Слить воду из гидроаккумулятора: Слив воды из гидроаккумулятора

Содержание

как правильно слить воду из гидроаккумулятора

Консервируя водопроводную систему загородного дома на зимний период, необходимо полностью слить воду из гидроаккумулятора. Эта предосторожность связана с риском возникновения неисправностей гидробака, если он останется в неотапливаемом помещении на все время зимних холодов.

Что нужно сделать для освобождения накопительного резервуара от остатков воды

Освободить гидроаккумулятор от воды может потребоваться еще и в следующих случаях:

  • при выполнении ремонтных работ (замена потерявшей герметичность и/или эластичность мембраны)
  • если водопроводом долго не пользовались, и в резервуаре гидробака застоялась вода. Воду сливают, чтобы заполнить гидроаккумулятор чистой водой из скважины.

Порядок действий:

  1. Обесточить насосное оборудование.
  2. Оставить в открытом положении любой из водоразборных кранов системы.
  3. Отсоединить шланг, подающий воду в накопительный резервуар.

Если гидроаккумулятор оснащен сливным вентилем (дренажной пробкой), остатки воды легче всего слить, открыв дренаж. Устройством слива воды в большинстве случаев оснащают вертикальные гидробаки. Если подобный вентиль не предусмотрен конструкцией, во время монтажа водопроводной системы рекомендуется предусмотреть способ простого отсоединения выходного патрубка. Часто применяется соединительный фитинг типа «американка».

Если вода попала в отсек для воздуха

При нарушении герметичности мембраны вода остается в полости, предназначенной для накачивания воздуха. Подобная неисправность может быть незаметна для потребителя, так как отверстие настолько мало, что не сказывается на функциональности  гидроаккумулятора. Но вода, накопившаяся в воздушной полости, замерзнув, разрушит резиновую мембрану.

Чтобы определить, есть ли вода в отсеке для воздуха, после слива воды из накопительного резервуара нужно покачать гидроаккумулятор. Освободить от воды воздушную полость можно только, сняв мембрану. Мембрана извлекается после снятия фланца, на котором расположен штуцер шланга подвода воды. Внимательно осмотрите внутреннюю поверхность отсека для воздуха. Вероятно, в месте, где скапливалась воды, образовался очаг коррозии. Просушите бак и ликвидируйте ржавчину.

Специалисты рекомендуют:

Устанавливая новую мембрану, не забудьте смазать герметиком место контакта фланца с мембраной, чтобы предотвратить утечку воздуха через негерметичный стык.

Как слить воду из гидроаккумулятора, установка гидробака

слить воду с гидроаккумулятора

Больше видео:

Водяная станция. Как слить воду с груши

3 г. назад

Сайт сервиса: http://gme-s.in.ua/ Сайт по продаже оборудования: http://gme.in.ua Полезная информация по гидроаккумуляторам:…

#10 Проблемы с гидроаккумулятором. Решение.

2 г. назад

Решение проблемы с Гидроаккумулятором. Стал часто срабатывать реле давления при разборе воды. Т.е. часто…

Подготовка к зиме водопровода на даче.Слить воду с насосной станции /гидрофор / Продуть трубопровод

3 мес. назад

Речь пойдет о том как подготовить дачный водопровод(абиссинская скважина)к зиме, правильно слить воду с…

Как сливается вода с Гидрофора,на Зиму

2 г. назад

Так делаю Я на даче,перед морозами нужно слить воду чтоб не замёрзла вода в гидрофора.

КАК СЛИТЬ ВОДУ ИЗ НАСОСНОЙ СТАНЦИИ ОСЕНЬЮ НА ДАЧИ

2 г. назад

СХЕМА ПОДВОДА ВОДЫ ИЗ СКАВЖЕНЫ В НАСОСНУЮ СТАНЦИЮ И СЛИВА ВОДЫ ИЗ НАСОСНОЙ СТАНЦИИ ОСЕНЬЮ НА ДАЧАХ .МНОГИЕ…

Откачка воды из труб на зиму с помощью автомобильного компрессора

4 г. назад

Стройка. Откачка воды из труб на зиму с помощью автомобильного компрессора. Миф или реальность? метод прове…

КАК ЗАМЕНИТЬ МЕМБРАНУ и СЛИТЬ ВОДУ ИЗ НАСОСНОЙ СТАНЦИИ

1 г. назад

ЗАМЕНА МЕНБРАННЫ ИЛИ КАК СЛИТЬ ВОДУ ИЗ НАСОСНОЙ СТАНЦИИ.Друзья помогите материально отправьте 10 руб на…

Как заменить мембрану гидроаккумулятора своими руками

5 г. назад

Как заменить мембрану гидроаккумулятора своими руками. Что нужно знать, чтобы увеличить срок службы мембра…

Как правильно закачать и создать давление в расширительном баке .

2 г. назад

How to upload and create the pressure in the expansion tank . Закачиваем давление в расширительный бак . Какое давление должно быть…

Как слить воду на зиму из скважины. Варианты

1 г. назад

Представляем вам обзор двух вариантов для автоматического и ручного слива воды в скважину на зимний период…

Как слить воду на зиму — ПРОМБУРКОМ

1 г. назад

«ПромБурКом» — бурение и обустройство скважин 8 495 984 08 89 https://promburcom.ru/ Как слить воду на зиму в кессоне.

ЗАМЕНА ГРУШИ В ГИДРОАККУМУЛЯТОРЕ. Правильное давление в расширительном баке, гидробаке, гидрофоре

6 мес. назад

Замена груши / мембраны в гидроаккумуляторе. Как правильно закачать и создать давление в расширительном…

Замена груши в гидрофоре

6 г. назад

Эмм… Некоторые технические советы по замене груши в гидрофоре (водяном насосе) в частных домах. Визуально…

Слив воды из дома в колодец — 1

2 г. назад

Кран для слива воды из системы водоснабжения должен находится в самой низкой точке. Обычно эта точка находи…

Как выдуть воду из системы на зиму компрессором?

2 г. назад

Как подключить компрессор в водопроводную систему?/How to connect air compressor to water pipe? Подключаю пневматический штуц…

как слить воду из труб на зиму

1 г. назад

слив воды из труб на зиму с помощью автомобильного насоса для подкачки шин.

Как слить воду и с системы частного дома.

2 мес. назад

Как продуть водяную систему частного дома с помощью пылесоса.

Легкая консервация водопровода

7 мес. назад

Система водоснабжения из колодца с легкой консервацией. На видео показано как законсервировать водопровод…

Как слить жидкость — САМЫЙ ХИТРЫЙ СПОСОБ / Полезные советы

2 г. назад

Как слить жидкость через шланг, а в нашем случае слить воду из расширительного бачка системы отопления,…

Насосная станция замёрзла.

10 мес. назад

Замена насосной станции в бане.

Как устроен гидроаккумулятор

5 г. назад

Как устроен и как работает гидроаккумулятор, какие они бывают. Устройство гидроаккумулятора (гидробака)…

Как подключить гидроаккумулятор в систему водоснабжения

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Установка гидроаккумулятора для системы водоснабжения: выбор агрегата и места размещения, порядок монтажа своими руками

Установка гидроаккумулятора в цепочку водоснабжения является ключевым моментом устройства автономного водопровода.

Это устройство призвано решить не только вопрос создания небольшого резерва воды, но и избавить владельцев дач и частных домов от переменного давления в сети.

За счет своей конструкции гидробак позволяет также сократить работу насосной станции, тем самым продлевая её срок службы.

Оборудование

Как показывает практика, минимально возможные по объему гидроаккумуляторы для установки в частном доме или даче не должны иметь объем меньше 24 л.

Желательно, чтобы это значение было несколько выше необходимой потребности, для создания небольшого запаса.

Основным моментом при выборе будет являться пиковые значение потребности воды, а также мощность насосной станции. При этом, количество воды, которое будет находиться в гидравлическом аккумуляторе должно хватать, чтобы даже при максимальной нагрузке, насос включался не более 30 раз за одну минуту.

Обычно объем необходимого гидравлического аккумулятора определяется, исходя из количества потребителей (ванна, стиральная машина, и т. д.). Чем больше их будет, тем соответственно выше должно быть значение объема.

А в случае установки варианта меньшего по объему чем требуется, можно докупить еще один гидробак и установить его в дополнение к первому, их объем будет суммироваться.

Важно знать: материал мембраны должен соответствовать предполагаемой на него нагрузке. Также во время выбора стоит учитывать, что объем воды внутри бака будет занимать не более половины от общего объема. Стоит учитывать также то, что для борьбы с гидроударами небольшие варианты гироаккумуляторов малоэффективны, а если установить чрезмерно большой, то в них возможен застой воды. Для моделей значительных размеров должно быть надежное основание, чтобы оно смогло выдержать немалый вес устройства и воды в нем.

Чтобы более оптимально выбрать гидробак, желательно проводить расчет, обратившись к специалистам.

Размещение

Некоторые варианты можно размещать в подвале или на первом этаже, здесь все будет зависеть от мощности варианта, и на какую высоту придется подавать воду.

Лучше всего проводить установку гидроаккумулятора на самой высокой точке дома, чтобы создать максимальное давление в сети. В этом случае можно использовать как чердак, так и второй этаж (в случае двухэтажного дома).

Место установки не должно иметь повышенную влажность. Причина в том, что в таком случае на поверхности бака будет образовываться конденсат. Он со временем сначала будет разрушать лакокрасочное покрытие гидробака, а после приведет к коррозии металла. Поверхность, на которой будет происходить установка должно быть надежной и ровной.

Перед монтажом агрегата необходимо сначала проверить уровень давления воздуха, соответствует ли он нужным значениям. Потому что в дальнейшем, после его установки, чтобы сделать такой замер, придется сливать воду и отключать насос.

Возможно, Вас заинтересует статья о расчете гидроаккумулятора для системы водоснабжения.

Статью о регулировке и настройке давления в гидроаккумуляторе читайте .

Порядок действий

Схема монтажа подключения данного устройства должна определяться различными конструктивными особенностями системы, к которой он подключается, а также типом насосной станции, применяемой для подачи воды.

Всего есть несколько вариантов подключения, которые зависят от типа используемого насоса:

  • погружной вариант, который необходимо разместить в воду;
  • поверхностный, крепящийся ближе к гидроаккумулятору.

За счет особенностей их конструкции разнятся схемы подключения накопительных систем.

Так, используя поверхностный насос, порядок действий будет следующим:

  1. Сначала производится измерение давления воздуха в состоянии, когда мембрана пустая.

    Показатели не должны быть выше, чем давление, при котором может включаться насос.

    Второй показатель необходимо задавать на реле управления, устанавливая его на одну атмосферу больше, чем полученное значение от уровня давления воздуха.

  2. Далее начинается сама сборка. Прежде всего монтируется коллектор, имеющий 5 разъёмов, к фланцевому штуцеру бака.
  3. Теперь последовательно подключается сначала труба, идущая от насоса, во второй включается сам водопровод. Далее реле управления, манометр и к последнему штуцер гидробака (он уже должен быть подключен).

Все резьбовые соединения садятся на ФУМ-ленту, согласно общепринятым правилам для таких соединений. После этого можно начинать эксплуатацию установленного гидроаккумулятора.

Примите во внимание: желательно устанавливать такие агрегаты ближе к насосным станциям, для большей эффективности.

Подключение с использованием погружного насоса происходит таким образом:

  1. Прежде всего сам насос необходимо погрузить в воду. После этого напорный шланг, идущий от него подключается к реле давления воды в такой же, как было описано выше, коллектор.
  2. Далее от этого же коллектора делаем отвод для гидроаккумулятора.
  3. Последний этап заключается в подключении еще одного патрубка к водопроводу, а остальные к системе управления насосом.

Но, здесь есть одна особенность в подключении.

Необходимо между коллектором и насосом разместить обратный клапан, для предотвращения сливания воды обратно в скважину после выключения подачи воды.

Желательно установить его прямо у горловины патрубка насоса. А вода от всей этой системы должна поступать в кран уже после фильтра. (Подробнее о подключении гидроаккумулятора к погружному насосу Вы можете прочитать в этой статье).

Смотрите видео, в котором специалист разъясняет, как осуществить установку гидроаккумулятора для системы водоснабжения своими руками:

Обеспечение максимального комфорта загородного дома в первую очередь зависит от водоснабжения. В основном в частных домах это создается автономной системой. Задача обеспечения водоснабжения на дачном участке является основной. В основном эту работу все стараются выполнить собственными силами, так как это не совсем дешевое удовольствие.

Изготовление и монтаж безмембранного гидробака своими руками

После установления системы и насосной станции, всегда хочется максимально сэкономить на потребляемой энергии. Это достигается минимизацией количества насосных запусков.

В этом случае отличным решением будет установление гидроаккумулятора. Он является ключевым элементом автономной канализации.

Гидробаком в водоснабжении выполняется такие задачи:

  1. поддержание уровня давления;
  2. предупреждение и снижение гидроударов, вызываемых насосом при включении;
  3. продление срока эксплуатации насоса;
  4. предотвращение поломок.

Из этого видно значимую роль данного устройства в системе водоснабжения.
Его вполне можно собрать из подручного материала, например из водонагревательного бака, и не обязательно тратиться на его приобретение.

Строение и принцип работы гидроаккумулятора

Прежде, чем начать сборку данного изделия, нужно познакомиться с его устройством.
Данное устройство представляет собой бак, имеющий резиновую мембрану (грушу), к которому подключены измерительные приборы. Благодаря мембране обеспечивается смешивание кислорода с водой и создается нужный напор.

Мембрана расположена в центре емкости и делит его пополам. Первая часть заполняется воздушными массами, а другая жидкостью. Чем сильнее будет сжиматься воздух, тем быстрее будет заполнение бака водой В момент открывания крана сжатый воздух давит на грушу, а она давит на воду. Так обеспечивается напор в водоснабжении.

Для того, чтобы система подачи воды нормально функционировала нам нужно знать давление устройства. К примеру, в городском водопроводе давление воды составляет полторы атмосферы. В самодельном устройстве данное число может изменяться на одну атмосферу в ту или иную сторону.

Зная необходимое давление, нужное для гидроаккумулятора, возможно собственноручно создать его в баке используя покупной компрессор, или с помощью шинного насоса.

Для этого можно использовать любой насос. Определение давления происходит с помощью манометра. Вообще, нужное давление создается при работе.

Главное нужно понять некое соотношение — чем большее давление оказывают воздушные массы, тем меньше жидкости уместится в бак.Но в тоже время, система будет иметь большой водный напор;

Соответственно чем меньше будет происходить давление воздушных масс, тем емкость будет больше вмещать воды и, как следствие, насос будет реже включаться.
Подбор рабочего режима происходит исходя из устройства водопроводной системы.

Конечно создать изделие своими руками подобное магазинным достаточно затратно. Для этого будет нужен бак с внутренней гладкой поверхностью, которая не может испортить растянутую мембрану(грушу). Можно просто все упростить, отказавшись от всех этих элементов.

Возможно возникновение такой проблемы, как смешивание воздушных масс с водой. Но в быту незначительное количество воздуха в потоке жидкости не значительно и не влияет на ее эксплуатацию.

Самостоятельное изготовление гидробака

В настоящее время на рынке представлен огромный выбор гидроаккумуляторов для систем водоснабжения различных типов и производителей, и не сложно выбрать устройство, соответствующее вашей системе. Многие могут самостоятельно изготовить без мембранный гидробак, и он ни сколько не

хуже магазинного.

Для выполнения данной задачи необходимо иметь:

  • алюминиевую или пластиковую емкость не менее тридцати литров объемом;
  • краны, тройники, четвертник;
  • манометр;
  • лист из резины для вырезания прокладки.

Нужно проделать несколько проемов — на дне, в крышке, и на боковой поверхности бака(чуть выше середины). Через дно, а точнее через проем в нем, вставляют 3/4 кран, закрепляют шайбой и гайкой. Производят накручивание тройника на кран.

Чтобы предотвратить протекание нужно использовать прокладку и все загерметизировать. С одного края к тройнику подключают подведение, со второго — отведение.

Через проем в крышке происходит вставка 1/2″крана с присоединенным четвертником. К четвертнику подключается датчик давления, ниппель и манометр.

Все места соединений хорошо заделывают и обрабатывают герметиком.

Включив насос нужно постепенно открывать боковой кран бака. Забор нужно будет остановить, когда из крана потечет вода. Кран закрывается.

Шинным насосом создается давление. При известных данных необходимого давления гидроаккумулятора, нужно просто догнать воздух накачиванием до нужного значения датчика. И все — устройство можно применять.

С помощью этого изделия экономятся средства за потребление электрической энергии. Кроме этого для создания такого устройства не нужно затрачивать большое количество средств по сравнению с покупкой нового устройства.

Подключение реле давления

Это является довольно важным моментом, так как от правильной установки реле будет зависеть работа всей системы.

Подключение к электрических приборов нужно проводить строго по инструкции во избежание неприятных моментов.

Схема подключения:

  1. Необходимо будет запастись двумя проводами из меди. При выборе сечения нужно отталкиваться от характеристики насоса.
  2. Один провод должен подключаться к реле и электросети,2-йбудет идти от реле до погружного насоса — главное не спутать клеммы.
  3. Затем настраивают реле с помощью двух гаек с пружинами.
  4. Завершив все работы производят пробное включение. При этом нужно открыть кран, по которому вода пойдет в гидробак.

При не срабатывании реле при достигнутом давлении воды,потребуется его корректировка. Таким же образом происходит проверка минимального порога.
После этого устройство можно считать полностью готовым к эксплуатации.

Как происходит монтаж гидробака

В общем это не составляет большого труда, но нужно учитывать некоторые тонкости:

  • Крепление емкости на основании должно быть прочным. Для этого лучшим вариантом будет анкерное крепление. Это нужно потому, что в процессе работы гидробак может подвергаться вибрации;
  • Подключениеего к водопроводной системе лучше производить с помощью гибкого шлага;
  • Расположение аккумулятора должно быть удобным для обслуживания.

Недопустимо касание электрического кабеля и поверхности металлического гидробака. При его пробое возможно возникновение короткого замыкания.

Подводя итоги, можно сказать, что для изготовления гидроаккумулятора своими руками не потребуется больших усилий.

Главным здесь является соблюдение правил — слежение за тем, что бы все было герметично и правильно подключить реле давления.

Популярные записи

  • Полка в прихожую

    В настоящее время существует огромное количество самых разнообразны вариантов полок в прихожую, причем это напрямую…

  • Утепление пола в деревянном

    Утепление пола в деревянном доме снизу: материалы и технология монтажа ПОДЕЛИТЕСЬВ СОЦСЕТЯХ Одной из распространенных…

7 мифов о гидроаккумуляторах — статья на ВОДОМАСТЕР.РУ

Разберем семь наиболее часто встречающихся мифов о гидроаккумуляторах и их функциональных возможностях.

Миф 1. Гидроаккумулятор предназначен для поддержания постоянного давления в системе водоснабжения.

Такую фразу можно достаточно часто найти в описаниях гидроаккумуляторов. Вариации – гидроаккумулятор создает постоянное давление и т.п.

Начнем с того что мембрана (резиновая груша) в металлическом корпусе никакое давление, ни постоянное, ни «переменное» создать просто не в состоянии. Давление создается только насосом. Какое давление обеспечивает насос, такое же давление будет в гидроаккумуляторе. Единственное, о чем можно говорить, так это о том, что гидроаккумулятор, в отсутствие расхода воды, поддерживает созданное в нем давление и способствует его плавному снижению с началом водоразбора и плавному повышению после закрытия всех кранов. Т.е. без него давление изменялось бы мгновенно, а с ним изменяется плавно, за счет изменения гидравлического объема путем растяжения-сжатия мембраны. В этом и есть основный смысл его использования. Для корректного функционирования системы с вездесущим реле давления требуется именно плавное изменение давления, что и обеспечивается с помощью гидроаккумулятора.

Говорить о постоянном давлении в стандартной системе с реле давления и гидроаккумулятором вообще не приходится. Весь смысл функционирования такой системы сводится к тому, что давление постоянно изменяется, за счет чего и автоматизируется работа насоса с помощью реле давления. Постоянное давление может быть только при неизменном расходе, но как только расход воды изменяется (открыли или закрыли дополнительный кран) давление мгновенно изменяется. Все что может сделать гидроаккумулятор — это задать системе инерционность, что от него собственно и требуется. Постоянного давления в системах с переменным расходом возможно достичь только при использовании преобразователя частоты, когда скорость вращения насоса изменяется в зависимости от расхода воды.

Миф 2. Чем больше объем гидроаккумулятора, тем лучше.

Тем лучше для чего? Для самого гидроаккумулятора, для надежности системы, для насоса? Гидробак большого объема стоит дороже, занимает больше места, стоимость замены мембраны выше. Одни минусы.

Но определенная логика в утверждении есть и заключается она в следующем: чем больше объем гидробака, тем реже будет включаться насос. А чем реже включается насос, тем дольше он проработает, так как ресурс будет сохраняться (режим пуска электродвигателя самый напряженный – скачок пускового тока, высокий пусковой момент, повышенная нагрузка на детали насоса).

Однако с другой стороны логично предположить, что есть определенный предел по объему гидроаккумулятора, на котором необходимо остановиться. Ведь никому не приходит в голову покупать для частного дома гидроаккумулятор объемом в тысячи литров. Хотя с таким баком насос может включиться всего один-два раза в день или вообще не включиться. Не забудьте, что полезный объем гидроаккумулятора составляет около 30%.

Заблуждение состоит в том, что даже если мы уменьшим количество включений насоса в час в два раза (увеличив объем гидроаккумулятора), насос не прослужит в итоге в два раза дольше. Даже зная количество включений в час мы не можем оценить общее время работы в каждом цикле, что гораздо важнее для ресурса. Точно также если вы используете насос только полгода, например, в дачный сезон, не нужно рассчитывать, что насос прослужит в два раза дольше чем у соседа, который пользуется насосом круглый год.

Производители двигателей не дают определенного лимита включений/выключений на весь срок эксплуатации, после которого двигатель выходит из строя или требует ремонта. На ресурс двигателя влияют общее время работы и тепловой режим. Но при этом действительно важно, чтобы количество кратковременных включений насоса в час не превышало, указанных производителем, значений (эти данные есть в технической документации на насос). Это и есть основной критерий, по которому подбирается объем гидроаккумулятора. А если насос снабжен устройством плавного пуска, то и количество этих самых пусков может быть увеличено. Т.е. объем гидробака можно уменьшить.

Миф 3. Все гидроаккумуляторы одинаковые. Если нет разницы, зачем платить больше?

Если обратить внимание только на внешний аспект, то с данным утверждением сложно не согласиться. Если мы говорим о стандартных гидробаках со сменной мембраной, то внешне они действительно похожи друг на друга как близнецы-братья.

Но как часто бывает, самое важное – внутри. Хотя у гидроаккумуляторов действительно простое устройство, но даже здесь есть место для нюансов. Именно поэтому в одних гидробаках уходит воздух, и мембрана выходит из строя через год-два, а другие держат давление и служат гораздо дольше.

Подробнее об отличии дорогих и дешевых гидроаккумуляторов.

Миф 4. Гидроаккумулятору необходима установка воздухоотводчика.

Система водоснабжения (не путать с системой отопления) без проблем обходится без воздухоотводчика. Воздушные пузырьки при правильно проложенных трубах удаляются через кран во время водоразбора. А при неправильно проложенных трубах (с возможностью образования воздушных карманов) воздухоотводчик дело не спасет.

Отметим, что реле давления могут работать и с воздушной средой (например устанавливаться на компрессорном оборудовании).

Установить воздухоотводчик можно для самоуспокоения, но реального эффекта это не дает.

Миф 5. Все гидроаккумуляторы синего цвета.

Помогая покупателю сориентироваться в многообразии расширительных баков, большинство производителей действительно выпускают гидроаккумуляторы (расширительные баки для систем водоснабжения) именно синего цвета. Работает стандартная цветовая ассоциация, в чем нет ничего плохого.

Однако гидроаккумулятор окрашен только снаружи, поэтому нет никаких технологических проблем для изменения цвета.

Гидроаккумуляторы являются неотъемлемой частью многих бытовых и промышленных насосных станций (идут с ними в комплекте). Производители насосного оборудования самостоятельно не выпускают расширительные баки и закупают их у специализированных предприятий. В целях маркетинга эти баки могут иметь не только другой шильд, с названием отличным от оригинального (что сегодня не редкость), но и другой цвет. По желанию заказчика производитель гидроаккумуляторов может их на заводе окрасить в любой цвет.

Например, Grundfos долгое время использовал гидроаккумуляторы зеленого цвета, у Pedrollo встречались красные баки, а DAB использовал белые. Причем даже разные партии товаров могли быть разного цвета. Иногда выбор цвета гидроаккумулятора зависит от общей цветовой гаммы производителя насосов.

Сам цвет никоим образом не влияет на технические характеристики гидроаккумулятора и по большому счету может быть любым.

Поэтому, если у вас вышел из строя, допустим, зеленый гидробак от станции Grundfos, нет смысла искать бак аналогичного цвета.

Безусловно, синий цвет является самым распространенным на рынке гидроаккумуляторов, но не единственным.

Миф 6. На зиму из гидроаккумулятора необходимо не только сливать всю воду, но и спускать воздух.

Действительно, если вы планируете еще попользоваться своим гидроаккумулятором в следующем году, то слить воду из бака необходимо. Однако спускать воздух после слива воды нет никакой необходимости. Мембрана сильно сжимается под давлением воздуха и выдавливает всю воду.

Есть мнение, что мембране легче в свободном состоянии и лучше и её на зиму снять. Не споря и даже не принимая во внимание трудозатраты, приведем лишь один важный контраргумент. Все гидроаккумуляторы поступают в продажу с предварительной заводской закачкой воздуха, которая сильно деформирует (сжимает) мембрану, поскольку в неподключенном состоянии нет противодавления воды. В таком виде новый бак может храниться не один месяц, а то и год, пока не найдет своего хозяина. И ничего страшного в этом нет. Гидроаккумулятор устанавливают, контролируют давление воздуха, запускают систему и все замечательно работает.

Наш опыт эксплуатации бытовых систем водоснабжения указывает на то, что положительный эффект от полного опустошение воздушной полости на зимний период не имеет практического подтверждения.

Конечно, можно дойти до крайности, разобрать половину системы водоснабжения на зиму и гидробак в придачу. Все промыть, просушить и сложить дома в теплом месте. Но этот вариант лучше оставить для «знатоков». Максимум из того что необходимо сделать это слить всю воду и продуть систему компрессором.

Миф 7. Мембрану лучше не заменять, а менять сразу целиком гидроаккумулятор.

При выходе мембраны из строя приходится решать вопрос о замене одной только мембраны или замене гидроаккумулятора целиком.

Хотите продлить жизнь мембране? Не забывайте контролировать давление воздуха.

Логично, что решение принимается на основании сопоставления стоимости новой мембраны и всего гидроаккумулятора в сборе. У некоторых дорогих европейских брендов стоимость мембраны составляет около 60% от общей стоимости товара. Конечно, это не реальная стоимость мембраны, а наглая политика производителя, старающегося заработать на запасных частях и сервисе, что сегодня вполне привычно. Кроме того, далеко не всегда можно найти аналогичную замену, так как производители могут специально изготавливать мембраны с нестандартной горловиной. Поэтому неудивительно, что покупателем принимается решение о покупке нового оборудования.

У других производителей стоимость мембран находится на уровне 30-35% от стоимости нового гидроаккумулятора. В данном случае мы бы посоветовали оценить состояние корпуса и фланца, и, в случае их удовлетворительного состояния, сделать выбор в пользу замены мембраны. Эта операция несложная.

Если гидроаккумулятор не находится все время во влажной среде, то его корпус и фланец может прослужить достаточно долго.

Как слить воду из насосной станции на зиму

На чтение 2 мин. Просмотров 3.1k. Опубликовано Обновлено

Такая необходимость возникает, когда насосное оборудование остается подключенным к системе водоснабжения дачи. Зимой, оставшаяся в полостях вода замерзнет, а лед расширится, и разорвет прибор. Но перед тем, как слить воду из насосной станции, нужно изучить, что по этому поводу советуют профессионалы. Процедура консервации простая, но имеет ряд особенностей.

Слив воды и консервация насосной станции

Последовательность действий следующая:

  1. Насосное оборудование отключается от электрической сети.
  2. Отсоединяется шланг, через который всасывается жидкость.
  3. Все клапаны и выпускные краны открываются, вода должна стечь полностью.
  4. Насосная станция отличается от трубопровода, из труб стекает остаток жидкости.
  5. Проверяется давление в гидробаке (норма – 1,5 бар, как указано в техпаспорте).

Когда давления недостаточно требуется при помощи другого насоса выкачать остатки воды из насосной станции. Если жидкость останется хоть где-нибудь, оснащение весной придется вбросить, и купить новое.

Помимо этого необходимо пройти по контуру системы, проверяя, чтобы воды не было ни в одном из узлов. Бойлер опустошается. Накопительный бак, циркуляционный насос, фильтры должны быть пустыми. В этот период удобно проверить картриджи, промыть сетки, провести профилактику. Весной, когда придется запускать систему, будет достаточно подключать насос, заполнить трубы и нажать кнопку пуска.

Большинство сантехнического оборудования имеет специальные отсечные клапаны, предназначенные для того, чтобы слить воду из рабочих камер. Но если клапан не предусмотрен, придется отсоединять оборудование не только от электросети, но и от труб, соединяющих прибор с другими приспособлениями.

Рекомендации

Имеет смысл оставить на время раскрытые аппараты и дать влаге просохнуть. Это можно делать в помещении, где нет ветра, и не летает пыль. Данное требование особенно значимо для оборудования, которое боится твердых частиц. Поломки не случиться, но абразив приведет к повреждению механических узлов.

Из гибких шлангов необходим вылить воду, которая может остаться в местах перегиба. Для этого шланг необходимо поднимать последовательно пока из торцевого отверстия не перестанет течь жидкость. Ничего сложного нет. Главное проявить чуточку внимания, и весеннее настроение ничем не будет омрачено.

Как слить воду из системы водоснабжения на зиму?

Как правильно слить воду из системы?

Как защитить систему от замерзания?



Слить воду из водопровода в загородном доме необходимо перед консервацией системы на зиму. В противном случае от замерзания могут пострадать практически все элементы системы водоснабжения — водоподводящие трубы, запорная арматура, сантехническое оборудование и т.д. В основном необходимость освобождения системы водоснабжения от воды нужна при сезонном, то есть летнем проживании. В отсутствии отопления дом довольно быстро промерзает насквозь, какими бы толстыми не были стены. Хорошим примером силы мороза может служить промерзающая зимой на глубину до 1,8 м земля в Московской области.


Хорошо известен простейший способ, как организовать слив системы водоснабжения на даче — использовать сливные краны. На трубе, по которой подается вода из скважины или колодца, ставится тройник, к тройнику подсоединяется сливной кран. В самой нижней точке разводки водопровода в доме также устанавливается сливной кран. В идеале каждая ветвь водопроводных труб в доме должна иметь сливной кран. Как производится слив воды?


Если у на участке был организован летний водопровод и вода поднималась из мелкой скважины или колодца, то кроме слива воды из системы внутренней разводки в доме необходимо вытащить насос, чтобы не замерзла вода в водоподающей трубе. В таких простых системах обычно не предусмотрено каких-либо специализированных способов для удобного слива. Если вода в дом подается из скважины с кессоном, то насос из скважины поднимать не надо — достаточно открыть сливной кран над оголовком и вода из системы водоснабжения вернется в скважину. Сливной кран располагается между обратным клапаном и гидроаккумулятором. В процессе слива воды все краны в точках водоразбора должны быть открыты. Если в доме есть накопительная емкость — слейте воду из нее. Не забудьте про летний водопровод, находящийся на улице — он пострадает от заморозков раньше всех.




сливной кран в летнем водопроводе


Для осуществления эффективного слива водопроводные трубы должны иметь определенный уклон, чтобы вся вода гарантированно ушла из системы и не задержалась где-то внутри. Небольшое количество воды, оставшееся в трубе и превратившееся в лед, способно порвать трубу и нарушить герметичное соединение. Даже труба из прочной стали не сможет противостоять силе давления образующегося льда. Вода из водонагревателя также отводится через сливной кран, подключенный к тройнику. Кран и тройник должный иметь насадку для шланга до обратного клапана на входящей водогрейной трубе. На отводящей от нагревателя трубе должен быть установлен другой тройник с краном для подачи воздуха при сливе воды.


Если по какой-либо причине краны для слива не были установлены при монтаже системы водоснабжения, а морозы вот-вот ударят, то удалить воду из труб можно с помощью компрессора. Попадая в трубы через тройник, сжатый воздух способен вытеснит всю воду наружу. Компрессор можно использовать даже при наличие сливного крана, если Вы хотите продуть систему и убедиться, что в ней не осталось ни капли воды. Продувка воздухом особенно важна, если внутренняя разводка водопровода в доме выполнена трубами из твердого пластика, которые в угоду дизайну смонтированы строго горизонтально. В этом случае полный слив из системы очевидно не гарантируется и использование продувки обязательно.




компрессоры для продувки водопровода


В случае, если Вы проживаете в загородном доме постоянно, а в системе отопления используется не антифриз, а обыкновенная вода, то перед длительным отъездом зимой ее также придется слить, чтобы трубы отопления и радиаторы не вышли из строя. Конечно, для подобных случаев разработаны различные по сложности и цене варианты дежурного подогрева системы водоснабжения, отопления, или помещения в целом до температуры несколько градусов выше 0 С. Но все эти способы не гарантирует полной защиты, ведь управление котлом или другим источником тепла в основном происходит с помощью электроники, а в Ваше отсутствие электричество могут отключить. Кроме этого постоянно включенное в отсутствие хозяев электрическое отопительное оборудование повышает риск возникновения пожара. Поэтому самая лучшая, дешевая и надежная защита системы отопления от замерзания — использование антифриза.


Но если случилось так, что вместо антифриза в качестве теплоносителя используется вода, то как правильно слить эту воду из системы отопления? Отключите котел или перекройте распределительный вентиль на трубе, отходящей от стояка. Перекройте вентиль, через который вода подводится в отопительную систему. Для слива воды из системы радиаторов используйте шланг необходимой длины для отвода воды к месту сброса в канализацию или на улицу. Откройте сливной клапан на радиаторе, а в отопительной системе откройте кран с воздушным клапаном — это ускорит слив воды.




слив воды из электрического водонагревателя


Где еще может остаться вода? Не забудьте слить воду из всех сифонов (гидрозатворов). Гидрозатворы есть в каждом доме, они располагаются в изогнутых участках сливной трубы под мойками, под ванными, в унитазах. Также вода остается в фильтре грубой очистки, в блоке фильтров основной очистки, в стиральной и посудомоечной машинах и в электроводонагревателе. Проще сказать, перед тем, как закрыть дачу на зимний сезон, проверьте все устройства, к которым летом подводилась вода.


Все работы по сливу воды и консервации системы индивидуального водоснабжения необходимо проводить при температуре не ниже + 5 С.


Кроме возможности слить воду, система должна быть защищена — хотя бы частично — от морозов. Спасти систему индивидуального водоснабжения от промерзания может не только простой слив воды — к Вашим услугам современные материалы и технологии. Для защиты водозапорной арматуры от замерзания остатков воды используйте смесители с керамическими деталями и краны с резиновыми уплотнителями. Наиболее устойчивы к замерзанию воды трубы, как мы уже сказали выше, не из стали, а из полиэтилена низкого давления (ПНД). Гибкий пластик способен выдержать некоторое увеличение объема внутреннего льда и не разрушиться при этом, но все же надежнее не проверять водопровод на прочность и убрать всю воду из системы водоснабжения до наступления холодов.




трубы с утеплением и подогревом


Прокладывайте водоподающие трубы от скважины до жилого дома по дну траншеи, вырытой на глубину непромерзания. Это гарантирует полную защиту наружной системы водоснабжения от любых морозов. Трубы должны иметь уклон в сторону источника воды, чтобы обратный слив проходил беспрепятственно. Трубы, выходящие на поверхность — например, короткий участок трубы из траншеи в дом — защищайте подогревающим кабелем.


Слить воду из системы водоснабжения на зиму не составит никакой сложности, если данная функция будет изначально заложена в конструкцию внешнего и внутреннего водопровода. Технически грамотное решение этой задачи возможно только в случае, если проектирование и разводка труб для индивидуального водоснабжения будут доверены профессионалам.

Гидробак вертикальный АКВАБРАЙТ ГМ-80 В

АКВАБРАЙТ ГМ-80 В

Объем — 80 литров

Высота — 830 мм

Диаметр — 370 мм

Толщина стенки — 1 мм (сталь)

Максимальное давление — 10 бар

Диаметр подключения — 1″

Рабочие температуры +1оС — +99оС



Гидроаккумулятор 80 литров вертикальный

Гидроаккумулятор вертикальный АКВАБРАЙТ ГМ-80 В предназначен для систем горячего и холодного водоснабжения. Гидроаккумулятор вертикальный АКВАБРАЙТ ГМ-80 В служит также для компенсации гидродинамических ударов от включения насоса и используется в диапазоне температур от +1 0С до +99 0С.

Рекомендуемый диапазон температур от +10 0С до +90 0С, максимальное рабочее давление — 10 bar, диаметр подключения — 1 дюйм.



Устройство гидроаккумулятора АКВАБРАЙТ ГМ-80 В

Гидроаккумулятор вертикальный АКВАБРАЙТ ГМ-80 В состоит из:

•• стального, сварного, окрашенного порошковой краской голубого цвета с последующим оплавлением, сосуда с контрфланцем, а так же приваренными ножками

•• стального оцинкованного фланца с резьбовым штуцером с наружной резьбой 1”, крепящегося к контрфланцу гидроаккумулятора шестью болтами

•• сменной мембраны, изготовленной из искуственного каучука EPDM

•• воздушного клапана с колпачком и крышкой из пластмассы



Принцип действия гидроаккумулятора вертикального АКВАБРАЙТ ГМ-80 В

После монтажа системы и подключения к электросети насос включается и начинает закачивать воду в мембрану гидроаккумулятора АКВАБРАЙТ ГМ-80 В, при этом объем воздуха, находящегося в воздушной камере, уменьшается на величину поступающего объема воды. При уменьшении объема воздуха давление воды в гидроаккумуляторе АКВАБРАЙТ ГМ-80 В возрастает.

После того, как давление воды в гидроаккумуляторе превысит давление отключения насоса, установленное на реле давления, насос отключается и находится в отключенном состоянии до тех пор, пока давление воды в системе не

упадет из-за расхода (вода при этом поступает потребителю непосредственно из гидроаккумулятора), после чего насос снова включается и т. д.

Так как давление воздуха уравновешено давлением воды, мембрана постоянно находится в свободном состоянии, не испытывая внутренних напряжений – она как бы “плавает” между водой и воздухом.

Давление в гидроаккумуляторе можно контролировать по манометру. По нему же происходит и настройка реле давления на требуемый рабочий диапазон.



Монтаж гидроаккумулятора АКВАБРАЙТ ГМ-80 В

Регулировка давления воздуха в мембране.

Гидроаккумулятор АКВАБРАЙТ ГМ-80 В должен быть смонтирован таким образом, чтобы в будущем обеспечить его беспрепятственное обслуживание. Соединительный трубопровод должен быть демонтируемым, чтобы в случае необходимости можно было заменить мембрану.

Диаметр соединительного трубопровода должен соответствовать диаметру напорного патрубка насоса, что позволит избежать лишних гидравлических потерь по длине трубопровода. При работе системы гидроаккумулятор АКВАБРАЙТ ГМ-80 В не должен быть изолирован от неё запорной арматурой.

Перед установкой гидроаккумулятора АКВАБРАЙТ ГМ-80 В следует проверить давление воздуха в его воздушной камере и при необходимости стравить часть воздуха, либо закачать автомобильным насосом до необходимого давления.



Величина давления воздуха в гидроаккумуляторе АКВАБРАЙТ ГМ-80 В расчитывается по формуле:



Vатм.=(Hmax+6)/10



где Hmax — высота в метрах от бака до верхнего крана.

Давление воздуха в гидроаккумуляторе АКВАБРАЙТ ГМ-80 В необходимо регулярно, не менее раза в 2-3 месяца, проверять.

При этом необходимо отключить насос от электропитания и слить воду из напорной магистрали.

Преимущества скважины с кессоном

После обустройства скважины с кессоном, в бак монтируют насосную установку и выводят коммуникации. Решение обладает рядом неоспоримых преимуществ:

• Защита механизма от промерзания. Правильно смонтированный герметичный кессон надежно защищает скважинное оборудование при температуре до -30-40 С.

• Экономия места в жилом помещении. Нет необходимости выделять часть дома для размещения насосного оборудования — нужно завести только подающую трубу в простенок.

• Многофункциональность. Из одного бака можно вывести несколько труб подачи воды в разные стороны участка: баню, дом, летнюю кухню, гараж. Это экономит средства на дополнительном наборе скважинного устройства.

• Удобство. Объема камеры достаточно для установки бака на 100 литров. Дополнительно в кессоне предусмотрено место для свободного доступа к оборудованию при необходимости ремонта.

• Сезонность. В домах с летним проживанием слить воду из системы на зимний период достаточно просто — нужно открутить специально предусмотренный кран в кессоне.

Установка кессона оправдана с точки зрения санитарной безопасности, что особенно важно при поверхностном залегании водозаборного слоя. В дне кессона предусмотрено отверстие для ввода и закрепления обсадной колонны. При нарушении герметичности, грязная вода из защитного резервуара попадает в почву и засоряет водоносный горизонт. Отсутствие защитной капсулы на вводном устройстве увеличивает риск попадания в воду фекалий животных, пестицидов, грязных талых вод, что приводит к плачевным результатам.

Пошаговая инструкция по обустройству

Технология водоснабжения с кессоном простая и понятная. При наличии начальных навыков, выполнить монтаж можно своими руками. Алгоритм действий следующий:

1. Подготовительные работы. Рытье котлована вокруг скважины диаметром, равным диаметру кессона и дополнительные 20-30 сантиметров зазора с каждой стороны. Запас расстояния необходим для утепления и гидроизоляции капсулы по окончанию работ. Глубина ямы зависит от высоты бака. Кессон устанавливают так, чтобы горловина возвышалась над землей на 20-30 сантиметров.

2. Установка резервуара на обсадную трубу. В днище кессона устраивают отверстие под обсадную трубу со смещением в сторону, для свободного доступа к насосу. Бак садят на трубу, выравнивают по уровню горизонта и герметизируют стык.

3. Монтаж патрубка для водопроводных труб и кабеля питания. На данном этапе вваривают выход для крана летнего полива в верхней части резервуара.

4. Насос опускается в бак и на поверхность выводится электрический кабель.

5. Герметичная установка насоса, настройка манометра, гидроаккумулятора и отладка узлов распределения воды.

6. Прокладка проводов и трубы подачи воды в дом ниже уровня промерзания грунта.

7. Гидроизоляция капсулы. Кессон изолируют от попадания талых и сточных вод. Котлован засыпают песком и грунтом.

После первого запуска скважины в эксплуатацию необходимо откачать поступившую грязную воду из резервуара для обеспечения санитарной чистоты воды.



Guthrie & Frey, Inc. | Как заправить забитый водой напорный бак

Затопление резервуара под давлением возникает из-за ограниченного пространства внутри резервуара с неправильным соотношением воды и воздуха (слишком много воды, недостаточно воздуха). Учитывая физические характеристики воды (несжимаемая), это условие приводит к быстрым колебаниям давления и слишком частому включению и выключению скважинного насоса.

Средство от заболачивания резервуара:

  1. Невыпадающие баллоны с воздухом / мочевым пузырем:
    Сбросьте напор воды, отключив электричество к насосу и открыв сливной кран на баке.Любое фильтрующее оборудование (умягчитель, железный фильтр, система обратного осмоса и др.) Должно быть отключено или отключено, так как опорожнение резервуара может вызвать образование отложений в трубах или резервуаре. После того, как вода будет слита из бака, необходимо проверить давление воздуха с помощью манометра. Если возможно, давление воздуха следует отрегулировать примерно до 30 фунтов на квадратный дюйм. В некоторых случаях бак имеет внутреннюю неисправность, что может потребовать его замены. Если воздух можно отрегулировать, систему следует повторно активировать и промывать, пока вода не станет чистой.После очистки все фильтрующее оборудование может быть снова введено в эксплуатацию.
  2. Емкости с воздухом над водой:
    Баки этого типа не имеют «постоянного» заряда воздуха, и многие из них нуждаются в регулярном добавлении воздуха. Описанная ниже процедура полезна во многих случаях, но, поскольку не все баллоны нуждаются в добавлении воздуха, она применима не во всех случаях, и мы рекомендуем вам обратиться за помощью перед запуском. Guthrie & Frey, Inc. не гарантирует, что воздушная зарядка решит вашу проблему, и это относительно сложная процедура, которую не все домовладельцы могут выполнить.Многие из наших клиентов предпочитают, чтобы один из наших технических специалистов по обслуживанию заправлял их бак воздухом, чтобы убедиться, что это сделано правильно и система находится в хорошем рабочем состоянии.

ЭТАПЫ НАПРАВЛЕНИЯ ВОЗДУХОМ В БАК ДАВЛЕНИЯ

  • Отключите питание насоса.
  • Обход всего оборудования для фильтрации воды.
  • Откройте кран на баке для стирки или другой кран без экрана.
  • Продолжайте подавать воду, пока давление не упадет до 0.
  • Оставить кран открытым; начать закачку воздуха в бак с компрессором.
  • Продолжайте закачивать воздух в резервуар, пока резервуар не станет почти полностью пустым.
  • Перекройте главный вентиль водопровода.
  • Продолжайте закачивать воздух в баллон, пока в баллоне не будет давления примерно 25 фунтов воздуха.
  • Прекратите подачу воздуха в резервуар и снова включите питание насоса.
  • Откройте главный водопроводный кран и налейте воду, пока она не станет прозрачной.
    Снова ввести фильтрующее оборудование в эксплуатацию.

97125 Аккумулятор конденсата — Shand & Jurs Biogas

Аккумулятор конденсата S&J 97125 предназначен для удаления и хранения жидкого конденсата из биогаза при сохранении целостности давления в системе.Конденсат — это типичный побочный продукт, который образуется в трубопроводе, когда горячий насыщенный биогаз охлаждается при движении по системе трубопроводов. Удаление конденсата из биогаза необходимо для поддержания работы газовой рампы за счет защиты оборудования и трубопроводов ниже по потоку от коррозии, засорения и скопления воды.

Установка 97125 обычно располагается сразу после варочного котла на самой низкой высоте, чтобы обеспечить подачу конденсата под действием силы тяжести в сборный резервуар.В большинстве случаев накопитель конденсата 97125 используется вместе с отстойником S&J 97120 для обеспечения оптимальной производительности системы.

Операция по удалению конденсата из 97125 управляется трубным соединением (отводом), проходящим через стенку резервуара, который простирается вниз до уровня слива. По мере того, как уровень конденсата поднимается до уровня слива, он будет откачиваться через отвод для сбора капель. Чтобы обеспечить надлежащее управление конденсацией из биогазовой системы, можно добавить дополнительный переключатель уровня жидкости и соленоид для управления отводом конденсата изнутри 97125.Этот переключатель уровня обеспечивает автоматическое срабатывание соленоида внутренней отводной трубы. Проконсультируйтесь с заводом по поводу этой опции

Для гидроаккумулятора конденсата 97125 доступны две стандартные емкости: 13 галлонов и 125 галлонов. Каждый блок может быть рассчитан на рабочее давление до 25 фунтов на квадратный дюйм и проходит тщательные испытания для подтверждения структурной целостности резервуара. По вопросам нестандартного дизайна обращайтесь на завод.

Shand & Jurs предлагает широкий выбор конструкционных материалов для гидроаккумулятора 97125.Стандартная конструкция состоит из углеродистой стали с грунтовочным покрытием. Доступны другие покрытия для защиты от коррозии. Кроме того, доступны конструкции из нержавеющей стали 316 и 316L. Стандартным входным соединением является 4-дюймовый фланец ANSI B16.5 (125/150 фунтов) с плоским торцом, установленный на верхней части резервуара. (Другие соединения доступны по запросу). Стандартный слив — это соединение с наружной резьбой 3/4 ″ NPT. Отверстие для продувки представляет собой соединение с наружной резьбой 2 ”NPT с крышкой. Модель 97125 оснащена двумя соединениями с внутренней резьбой NPT ½ дюйма для установки дополнительного смотрового стекла из нержавеющей стали 316, латуни или бронзы для визуальной индикации уровня конденсата.

Руководство по пониманию и обслуживанию гидроаккумуляторов

Гидравлические аккумуляторы есть практически на каждом промышленном предприятии. В большинстве заведений их несколько, но их часто неправильно понимают. Аккумуляторы могут быть самыми опасными гидравлическими компонентами мельницы не потому, что они опасны по своей природе, а из-за отсутствия понимания. Все гидроаккумуляторы, независимо от их назначения, накапливают энергию, поэтому к ним следует относиться с уважением.


А зарядная установка должна быть
используется для предварительной зарядки аккумулятора.

Функции аккумулятора

Гидравлический аккумулятор используется для одной из двух целей: либо для очень быстрого увеличения объема системы, либо для поглощения ударов. Какую функцию он будет выполнять, зависит от его предварительной зарядки. Если гидроаккумулятор будет использоваться для увеличения объема системы, его предварительная зарядка должна быть несколько ниже максимального давления в системе, чтобы в него могло попасть масло.Если гидроаккумулятор будет использоваться для амортизации ударов, его необходимо предварительно зарядить до максимального давления в системе, чтобы в нем было мало или совсем не было масла.

Предварительная зарядка аккумулятора

Аккумулятор обычно предварительно заряжается сухим азотом. Азот не вступает в неблагоприятную реакцию с гидравлическим маслом под давлением, и, поскольку он составляет почти 78 процентов атмосферы Земли, это наименее дорогой газ, который можно безопасно использовать. Следующим по количеству инертным газом является аргон, который составляет менее 1 процента земной атмосферы.

Ни при каких обстоятельствах нельзя предварительно заряжать аккумулятор кислородом или воздухом. Если сжатый кислород или воздух встречает даже небольшое количество любого углеводорода, он может бурно отреагировать, что приведет к взрыву, пожару, травмам персонала и материальному ущербу. На аккумуляторе должна быть наклейка с предупреждением о недопустимости предварительной зарядки любым газом, кроме азота. Новые аккумуляторы идут с такими наклейками, но они часто соцарапаны или закрашены.

Для предварительной зарядки аккумулятора следует использовать зарядную установку.Предварительная зарядка должна выполняться без масла в гидроаккумуляторе. Сбросьте давление на входе в гидроаккумулятор. У большинства гидроаккумуляторов есть сливной клапан, который можно открыть для слива масла в бак. Навинтите зарядную установку на клапан Шредера гидроаккумулятора и поверните рукоятку газового патрона по часовой стрелке, чтобы нажать на штифт. Текущая предварительная зарядка может быть считана на зарядном устройстве.


Если предварительная зарядка слишком высока,
Баллон в баллонном аккумуляторе
может ударить по тарельчатому клапану,
приводит к порезанию пузыря
или чрезмерный износ
тарельчатая пружина.

Если предварительная зарядка слишком высока, спускной клапан на зарядной установке может быть открыт для выпуска азота в атмосферу до тех пор, пока предварительная зарядка не упадет до рекомендованного уровня. Если предварительная зарядка слишком низкая, зарядная установка поставляется со шлангом для подсоединения ее к баллону с азотом. Подключив баллон с азотом, откройте клапан на баллоне и медленно добавляйте азот, пока предварительная зарядка не достигнет желаемого уровня.

Правильная предварительная зарядка зависит от области применения и типа аккумулятора.Большинство гидроаккумуляторов бывают баллонного, поршневого или диафрагменного типа. Следуйте всем рекомендациям производителя оригинального оборудования (OEM), если они доступны. В противном случае можно оценить правильную предварительную зарядку.

Когда гидроаккумулятор используется для измерения объема, например, для включения тормоза в случае сбоя питания, для увеличения производительности насоса или для поддержания постоянного давления в системе, большинство производителей рекомендуют предварительно заряжать баллонный аккумулятор до 80 процентов минимально допустимого давления и поршневой аккумулятор на 100 фунтов на квадратный дюйм (psi) ниже минимального давления.К сожалению, во многих случаях заводское давление предварительной зарядки недоступно, а минимально допустимое давление неизвестно. В этом случае предварительная зарядка до 50 процентов максимального давления в системе обычно дает приемлемый результат.


Если баллонный аккумулятор теряет заряд,
мочевой пузырь можно протолкнуть к
верхней части корпуса и стать
разорван
Узел клапана Шредера.

Самая частая причина выхода из строя аккумулятора — слишком высокая предварительная зарядка.Если предварительный заряд выше, чем должен быть, баллон в баллонном аккумуляторе будет ударять по узлу тарелки клапана во время каждого цикла, вызывая либо разрезание баллона, либо чрезмерный износ пружины в тарелке. В поршневых гидроаккумуляторах слишком высокая предварительная зарядка может повредить поршень и помешать ему удариться о дно в каждом цикле. Слишком низкая предварительная заправка (или повышение давления в системе без компенсирующего увеличения предварительной заправки) также может привести к рабочим проблемам, таким как снижение скорости и сваливание.Это может даже привести к повреждению аккумулятора.

В общем, лучше занижать, чем завышать. Однако баллонный аккумулятор, который потерял весь или большую часть своего заряда, может раздавить баллон в верхней части корпуса и разорваться клапаном Шредера в сборе.

Добавление тома

В объемных гидроаккумуляторах есть сбросная линия для сброса давления при отключении системы. Предварительную зарядку можно проверить без зарядного устройства, наблюдая за падением манометра, когда система выключена и разгрузочная линия открыта.Датчик будет медленно опускаться, потому что линия разгрузки обычно уменьшена, чтобы избежать турбулентности в резервуаре. Когда манометр достигнет текущего значения предварительного заряда аккумулятора, он сразу упадет до 0 фунтов на квадратный дюйм.

Это также хороший способ узнать, открылся ли автоматический сбросной клапан должным образом. Когда система выключена, если манометр сразу упадет до 0 фунтов на квадратный дюйм без постепенного падения сначала, вполне вероятно, что манометр изолирован от аккумулятора, и будет ли произведен сброс гидроаккумулятора, будет неизвестно.


Масло проходит мимо
поршневые уплотнения
в поршневом аккумуляторе,
вытесняя азот.

Амортизация

Когда аккумулятор используется для амортизации, нежелательно, чтобы в аккумуляторе было много масла во время работы. Аккумулятор будет быстрее реагировать на скачки давления, если процесс сжатия уже начался. По этой причине обычно рекомендуется предварительно заряжать гидроаккумуляторы примерно на 100 фунтов на квадратный дюйм ниже максимального давления нагрузки привода, который он защищает.

Не рекомендуется использовать поршневой аккумулятор для амортизации ударов. Баллонные и диафрагменные гидроаккумуляторы более отзывчивы, потому что им не нужно преодолевать статическое трение поршневого уплотнения, а масса поршня не требует ускорения или замедления.


Горизонтальная установка поршневого гидроаккумулятора
вызывают более быстрый износ поршневых уплотнений.

Поршневой гидроаккумулятор похож на гидроцилиндр без штока.Он предварительно заправлен азотом и не содержит масла на дне. Когда система находится под давлением, азот сжимается, так как нижняя часть аккумулятора заполняется маслом. Давление азота соответствует давлению в системе, поэтому любое понижение давления в системе приведет к сбросу масла из гидроаккумулятора в систему. Таким образом, гидроаккумулятор будет дополнять насос во время частей цикла, когда системе требуется больший поток, чем может обеспечить насос.

Со временем масло будет проходить через уплотнения поршня, вытесняя азот вверху.Первым признаком этого является повышение давления предварительной зарядки, когда азот не добавляется. Из-за обводимого сверху масла ход поршня уменьшается. Давление в системе падает, могут наблюдаться срывы, а поршень может быть поврежден из-за многократных ударов по дну гидроаккумулятора.

Масло можно удалить из верхней части гидроаккумулятора, прикрепив заправочную установку и открыв спускной клапан, когда система находится под давлением, удалив весь азот и масло. Когда масло перестает выходить, поршень находится вверху.Затем система может быть отключена, сливной клапан открыт для слива масла снизу, и предварительная зарядка восстановлена, восстанавливая уменьшенную емкость аккумулятора. Если масло не перестает выходить из спускного клапана, поршень сильно изношен и его необходимо заменить.


Если баллонный аккумулятор установлен горизонтально,
между мочевым пузырем и оболочкой может образоваться полость,
в результате чего жидкость может попасть в ловушку.

Монтаж аккумулятора

Как правило, аккумуляторы лучше всего устанавливать в вертикальном положении с помощью монтажного кронштейна примерно на две трети высоты корпуса.Установка поршневого гидроаккумулятора в горизонтальном направлении приведет к более быстрому износу поршневых уплотнений. Баллонные гидроаккумуляторы также могут быть повреждены, если они установлены горизонтально. Помимо неравномерного износа баллона, жидкость может задерживаться вдали от выпускного отверстия, если между баллоном и оболочкой образуется полость. Мембранные аккумуляторы обычно можно устанавливать в любом положении.

Проверка аккумуляторов

Гидравлические аккумуляторы следует тщательно проверять визуально не реже одного раза в год, чаще в средах, неблагоприятных для стали.Убедитесь, что на краске нет пятен ржавчины или трещин. Ищите незакрепленные точки крепления, изношенную резину и любые признаки движения во время работы. Проверить герметичность всей арматуры. Не реже одного раза в пять лет аккумулятор следует выводить из эксплуатации и проводить гидроиспытания. Наконец, никогда не пытайтесь ремонтировать корпус аккумулятора. Если есть какие-либо нарушения, оболочку следует выбросить и заменить.

Водный аккумулятор

— Team CoFH


Нет, с лавой не работает.Ты монстр.

Водный аккумулятор — это устройство, генерирующее
воду, извлекая ее из
окружение устройства.

Получение

Размещенный водный аккумулятор можно сразу же снять, разобрав его с помощью
гаечный ключ. Его конфигурация сохраняется в элементе. Может
также можно добыть с помощью кирки.

Ремесло

Использование

Размещение

При размещении водный аккумулятор обращен к игроку.Он может столкнуться с любым из
четыре стороны света и может вращаться с помощью гаечного ключа.

Операция

При размещении как минимум между двумя водными
блоки источников, водный аккумулятор начнет производить воду. Ставка на
какая вода производится, зависит от количества прилегающих источников воды.

Прилегающие источники воды Производительность
2 100 мБ / т
3 200 мБ / т
4 300 мБ / т
5 400 мБ / т
6 500 мБ / т

Вода на самом деле производится не при каждом тике, а партиями каждые 40 тиков (2
секунд).

Водный аккумулятор также будет производить воду, когда он
сверху идут дожди. В этом случае вода
производится из расчета 100 мБ / т.

Если включено, водный аккумулятор также будет производить воду без прилегающих
источники воды или дождь. В этом случае объем производства воды составляет 2 мБ / т. Этот
по умолчанию отключено.

Водные аккумуляторы не работают в
Пустота.

Выход

Вода может выходить из водного аккумулятора
через его стороны. Каждая сторона водного аккумулятора может быть сконфигурирована так, чтобы
способен выводить воду.

Водный аккумулятор может автоматически перекачивать воду из любого сконфигурированного
выходные стороны. Это называется автоматическим выводом и происходит каждые 40 тиков (2 секунды),
после того, как вода произведена.

С каких сторон можно выводить воду и включен ли автоматический вывод, можно
настраивается с помощью вкладки Configuration в графическом интерфейсе устройства.

Редстоун контроль

Водный аккумулятор может быть настроен для реагирования на
сигналы красного камня. Это может быть в одном
трех режимов:

Игнорируется
Управление редстоуном отключено.Водный аккумулятор работает по возможности.
Это режим «по умолчанию».
Низкий
Водный аккумулятор работает, когда не работает на . При включении останавливается
за работой.
Высокая
Водяной аккумулятор работает только при включенном питании.

Текущий режим можно установить с помощью вкладки Redstone Control в графическом интерфейсе устройства.

Безопасность

Водный аккумулятор может иметь сигнальную защиту
Блокировка установлена, чтобы ограничить доступ к ней.

Отпечатки

Конфигурация гидроаккумулятора может быть сохранена на
редпринт для копирования в другие водные аккумуляторы.

Интересные факты

  • В водных аккумуляторах используется то обстоятельство, что два
    блоки источников воды заполнят
    пустое пространство между ними, создав еще один источник воды, что делает его
    можно получить бесконечную воду.

Установка водяной системы для кемперов — Vandog Traveler

В этом посте подробно рассказывается, как у меня была проточная вода в моем доме на колесах…

Я сделал отдельные посты о душе и горячей воде, а также установил водяной насос Shurflo, так что этот пост расскажет обо всем остальном, что связано с водой:

  • Бак пресной воды и заливной патрубок
  • мойка и слив
  • серый бак для отходов
  • водяной насос и гидроаккумулятор (показаны на рисунке ниже)

[expand title = ”Показать список материалов”] Эта работа была завершена в течение нескольких недель, поэтому приносим свои извинения за очень разнообразный список поставщиков, но, надеюсь, это поможет людям, которые пытаются выяснить, что это за мелочи [table id = 7 /] [/ раскрыть]

Бак для воды

Свежий бак был первым, что я поставил в фургон, и все остальное было построено вокруг него, в некотором роде, как я помню.Я использовал обычный резервуар для пресной воды Fiamma на 70 литров (для использования на борту) от… как вы уже догадались, Amazon (самый дешевый, который я нашел в Интернете, здесь стоил 58 фунтов стерлингов, но их есть в большинстве крупных караванных магазинов — Magnum и O’leary).

Система водоснабжения началась с бака Fiamma на 70 литров. Я решил установить его (вероятно) нетрадиционным способом, стоя вертикально. В баке предусмотрено несколько точек для отвода воды на 20 мм. Я решил пройти треть пути вверх. Я мог бы сделать это прямо внизу, но меня немного беспокоило, что полный бак вытечет в случае утечки.Я снял часть облицовки и добавил несколько укрепляющих деревянных досок, чтобы прикрепить к ним 4 монтажных болта. Весь резервуар будет скрыт под раковиной / варочной панелью, а выпускной патрубок будет идти прямо к водяному насосу через 12-миллиметровый полужесткий Шланг Бак заполняется через крышку наливной горловины на задней стороне кухонного гарнитура, к которой легко получить доступ через боковую дверцу. Шланг представляет собой «заправочный шланг» для пищевых продуктов диаметром 40 мм, который хорошо подходит к горловине крышки заливной горловины, но требует хорошей стяжки или двух для надежной фиксации на входе резервуара для воды.Он стоит, глядя в фургон с открытой боковой дверью, чтобы обнажить наполнитель для воды. Я предпочитаю, чтобы это было внутри фургона, а не снаружи фургона.

Раковина и слив

Мойка / плита из трейлера-донора. Мэтт изготовил специальную раму, чтобы на ней можно было сидеть, а я делал дверцы шкафа. Я рассказал об этом, когда делал стойки для кухонных шкафов.

Отверстие было слишком маленьким для сливной раковины, которая у меня была, поэтому я немного приоткрыл его обернутым тканью ножовкой.Подходит красиво и гладко. Я даже не забыл обернуть полоску силикона вокруг нижней стороны выступа, чтобы не протекать. В этот момент я подключил к кранам красный и синий 12-миллиметровый полужесткий шланг. Смеситель представляет собой обычный бытовой смеситель, а это значит, что для надежного уплотнения шлангам понадобилась пара юбилейных зажимов. Я ограничил поток горячей воды до минимума, но его все же более чем достаточно! Слив идет прямо из раковины и вниз через пол Прямо через пол, где они затем соединятся со сливом душа через Y-образный соединитель и через сифон перед тем, как попасть в серый резервуар для отходов.

Этот резервуар будет использоваться для сбора дренажной воды из раковины и душа.Это не очень важно, но будет полезно, когда я припаркован в городе или в любом другом месте, где я хотел бы оставаться немного незаметным. Резервуар должен быть изготовлен по индивидуальному заказу и иметь входное отверстие (для установки сливной трубы диаметром 28,5 мм) и выходное отверстие, состоящее из крана, установленного непосредственно на нижней стороне резервуара для опорожнения. Однако в большинстве случаев я, вероятно, просто буду держать сливной кран открытым, чтобы вода стекала на пол, и просто закрываю его, когда это необходимо.

Я решил, что 20 литров будет более чем достаточно для сбора дренажной воды, так как я буду использовать только небольшое количество воды за раз.Я связался с резервуарами Barratt и отправил ему по электронной почте эскиз с моими размерами и примерным расположением входа и выхода. Он был самым дешевым и полезным человеком, которого я нашел (я нашел его после рекомендации на форуме SMBCC)

Вот эскиз моего танка. Я отправил это Шону в резервуары Barratt. Серый резервуар для отходов и соединения Y-образный соединитель идет прямо в сифон, а затем в резервуар через сливную трубу

Насос

Я буду использовать 30psi Shurflo Trail King 7

. Кажется, это отличный комплект — прочный, тяжелый и звучит так, будто он действительно знает, что делает.Сначала у меня были проблемы с шумом, но я решил их, повесив насос, вместо того, чтобы фиксировать его, как я объясняю здесь, — установив водяной насос shurflo. Я подключил насос к аккумулятору (Fiamma A20 от автодома O’leary) после неудовлетворительных стендовых (пульсирующих) испытаний без аккумулятора. Разница — день и ночь, и за 20 фунтов это очевидный выбор, чтобы вода хорошо протекала.
Насос играет ключевую роль в правильном функционировании системы водоснабжения, поэтому я убедился, что он исправен.Он сконструирован таким образом, чтобы его можно было обслуживать, и запасные части были легко доступны. Поскольку эти насосы полагаются на давление в системе для автоматического отключения, они имеют тенденцию колебаться, когда кран не полностью открыт. «Буфер» необходим для демпфирования системы и уменьшения колебательного поведения — они называют это аккумулятором. На мой взгляд, эти насосы всегда должны использоваться с аккумулятором, а также должны продлевать срок службы микропереключателя и диафрагмы насоса. Я решил назвать это «хозяйственным шкафом».Здесь водонагреватель, водонагреватель, водяной насос, клеммы 12В и холодильник.

Надеюсь, это даст вам представление о том, как установить водопроводную систему в свой дом на колесах. Пожалуйста, оставьте любые вопросы или комментарии ниже…

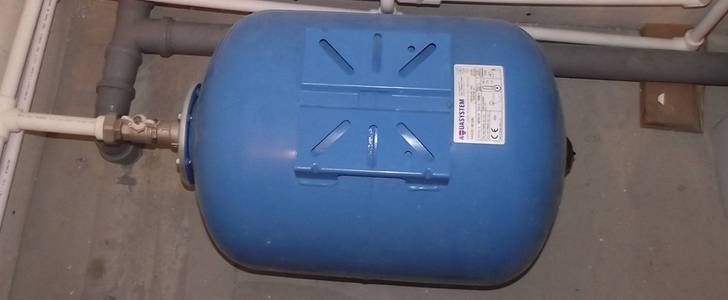

Как проверить и отрегулировать напорный бак

Если у вас есть собственная система водозабора, вероятно, у вас есть напорный бак. Важно время от времени проверять его, чтобы убедиться, что он работает должным образом.

Примечание. Перед проверкой бака важно полностью отключить питание системы и слить воду под давлением.Вы сбросите давление в своей системе, отключив прерыватель насоса и открыв кран в своем доме. Не выключайте выключатель, пока не завершите проверку резервуара. Регулировку нового бака необходимо выполнить перед установкой.

Для проверки давления в баллоне вам понадобится манометр, желательно циферблатный или цифровой. Стандартный датчик шин с клапаном Шредера также подойдет.

Для проверки и регулировки давления выполните следующие действия:

  1. При ВЫКЛЮЧЕННОМ выключателе насоса слейте всю воду из резервуара, открыв кран в системе.
  2. Снимите защитный колпачок воздушного клапана. Если вы обнаружите, что вода течет из клапана, у вас может быть разрыв мочевого пузыря, и необходимо заменить резервуар.
  3. Проверьте давление в баллоне с помощью манометра.
  4. Выпустите или добавьте воздух, если необходимо, чтобы давление на 2 фунта на кв. Дюйм ниже уставки включения насоса реле давления. Например, если вы настроили реле давления на 30/50 фунтов на квадратный дюйм, ваше давление, измеренное в верхней части резервуара, должно быть 28 фунтов на квадратный дюйм. Воздух можно добавить с помощью компрессора или велосипедного насоса.
  5. Заменить колпачок защитного воздушного клапана.

Совет 1. Если вы не знаете настройки реле давления в вашей системе, поищите манометр, установленный рядом с резервуаром или реле давления. Откройте кран и обратите внимание на показания манометра при включении помпы, это ваше давление включения.

Совет 2: Если вы подозреваете, что у вас есть разрыв мочевого пузыря в резервуаре, постучите по верхней и нижней части, когда система находится под давлением. Если с мочевым пузырем все в порядке, бак будет издавать глухой звук вверху и глухой глухой звук внизу.Вы проверяете наличие сжатого воздуха вверху и воды внизу.

Проверьте узел тройника RC Worst Tank на нашем веб-сайте, если вы хотите упростить свою систему и сократить время, необходимое для проверки резервуара высокого давления.

Ищете другие советы по продлению срока службы вашей помповой системы или другие советы по обслуживанию: посетите канал RC Worst на YouTube или позвоните нам сегодня в RC Worst & Company.

Установка системы водоснабжения Campervan [Схемы раковины и водопровода]

Постоянный запас воды — это, наверное, самое важное, что вам понадобится в вашем автофургоне.Поскольку вам нужно получать доступ к этой воде несколько раз в день, важно найти систему, которая вам подойдет. Некоторые фургоны (например, мы) просто хранят воду в контейнерах и при необходимости наливают ее в бутылку. Другие разрабатывают целые системы с подогревом воды и душевыми кабинами!

Эта статья представляет собой обзор распространенных методов транспортировки воды, который поможет вам решить, какую систему вы хотите использовать.

Что следует учитывать при хранении воды

Хранение воды — одно из самых необходимых вещей для vanlife.Поэтому важно сделать это правильно. Как минимум, вы должны упаковывать как минимум один галлон воды на человека в день. Это не учитывает приготовление пищи, уборку и домашних животных, которых вы берете с собой. Для хранения воды достаточно упаковать несколько недорогих пластиковых кувшинов. Контейнеры Aqua-Trainer на 7 галлонов и резервуары для воды Hedpack на 5 галлонов — два самых популярных типа.

Вес бака и удобство доступа

Вам также необходимо подумать, можете ли вы физически перемещать или наполнять емкости для воды.Нет смысла упаковывать 5-галлонный резервуар с водой, если вы не можете поднять почти 50 фунтов.

1 галлон воды весит более 8 фунтов. (3,78 кг)

Если вы будете перемещать емкости с водой в автомобиль и из него, мы рекомендуем выбрать бак объемом 5 галлонов или меньше. Если у вас есть контейнеры большего размера, имеет смысл хранить их так, чтобы к ним можно было легко добраться из шланга. Поставьте емкость с водой возле двери или входа. Ищите резервуары с ручками, чтобы их можно было легко перемещать.Наполнение большой емкости можно упростить с помощью безопасного для пищевых продуктов шланга и соединителя. Эти соединители изготовлены из резины и предназначены для плотного прилегания к патрубкам кемпинга.

Здоровье контейнера

Не все резервуары с пресной водой одинаковы. Внимательно прочтите спецификации вашего аквариума и выберите тот, в котором используется материал, одобренный FDA. То же самое верно для любых труб или водопровода, которые вы планируете добавить. Не все трубки безопасны для пищевых продуктов.

Некоторые люди вообще не хранят воду в пластиковых контейнерах.В таких случаях доступны резервуары для воды из нержавеющей стали.

Куда долить воду

К счастью, чистую воду найти относительно легко. Чем меньше ваш контейнер для воды, тем легче будет наполнить его в продуктовых или хозяйственных магазинах. Для больших контейнеров во многих национальных парках или государственных лесах будут центры для посетителей с водопроводными кранами.

В кемпингах легко найти воду, и иногда в городских туристических центрах также есть водопроводные краны.Когда дело доходит до платных опций, у большинства Walmarts есть станции заправки воды внутри (рядом со льдом), которые можно использовать по цене 0,37 доллара за галлон.

Фильтрация и очистка воды

Если вы решите много заниматься доковой или разбивать лагерь слишком далеко от сети, неплохо иметь при себе аварийный фильтр для воды. Мини-фильтр для воды Sawyer и MSR MiniWorks — это два варианта, которые позволят вам фильтровать воду из любого озера или ручья и использовать ее в качестве питьевой.

Вы также можете купить таблетки йода для дезинфекции сомнительной воды или кипятить ее в течение семи минут, чтобы убить нежелательные организмы.

Что такое резервуар для серой воды?

В резервуаре для сточной воды хранится неиспользованная или сточная вода, которая поступает из резервуара для чистой воды. Если вы решили построить умывальник для кемперов (или душ), вам понадобится бак для сточной воды. Чаще всего они хранятся под раковиной, но могут также храниться под автомобилем. Резервуары для серой воды не обязательно должны быть одобрены Управлением по контролю за продуктами и лекарствами, потому что вы не будете пить из них.

Мы не рекомендуем сливать серую воду из фургона прямо на землю, однако некоторые люди предпочитают, чтобы водопровод от их бака для сточной воды был выведен за пределы автомобиля с выпускным клапаном на тот случай, когда вы находитесь в области, которая это уместно сделать.

Используйте биоразлагаемое мыло при стирке вещей в фургоне, особенно если вы выбрасываете что-нибудь снаружи! И не сливайте воду в ручей или рядом с ним, так как все мыло вредно для водных организмов (даже биоразлагаемое).

Установка раковины в дом на колесах

Если у вас есть место, установка раковины в ваш дом для дома на колесах — хороший способ добавить немного дополнительного комфорта в жизнь фургона. Есть четыре основных способа слить воду из емкости в чашку или раковину:

  • Система подачи воды самотеком
  • Ручной ручной насос
  • Ручной ножной насос
  • Электрический насос

Система подачи воды самотеком

Использование системы подачи воды самотеком — самый простой и дешевый способ доступа к воде.В нем практически нет деталей, поэтому вы можете рассчитывать на его работу каждый раз. Мы рекомендуем найти кран, который подходит к верхней части емкости для воды. Все, что для этого нужно, — это разместить емкость выше раковины или бутылки с водой. Некоторые люди даже построили душевые из системы подачи воды самотеком.

Имейте в виду, емкости для воды тяжелые. Убедитесь, что ваши кувшины надежно закреплены, чтобы они не двигались во время вождения.

Ручной ручной насос

Ручной насос — еще один простой и недорогой способ получить воду.Все, что для этого требуется, — это кран для помпы и несколько гибких трубок. Благодаря давлению насосного механизма вода поднимается по трубке и выходит из крана.

Одна из наиболее популярных марок ручных насосов — это флиппер от Whale Water Systems. Ручные ручные насосы занимают немного меньше места, чем ножные, и при этом требуется значительно меньше трубок. Они тоже вполне! Как недостаток, вы не сможете контролировать эту воду, и давление не всегда будет самым сильным.

Ручной насос для дельфинов — это малобюджетный ручной насос со встроенной трубкой.Этот предмет подойдет к любому стандартному 5-галлонному резервуару и работает как дозатор мыла. За несколько долларов в Walmart вы можете приобрести стандартный 5-галлонный кувшин и установить это устройство сверху.

Емкости для воды, подобные этой, можно пополнить или поменять в любом магазине Walmart или продуктовом магазине за небольшую плату.

Водяная система с ручным ножным насосом

Раковины с ножным насосом имеют такую ​​же установку, что и ручной насос. Для них требуется всего несколько деталей, и если вы покупаете детали для кемперов, все должно хорошо сочетаться друг с другом.Ножные насосы просты в установке и очень не похожи на электрические. Разница между ручным насосом и ножным насосом заключается в том, что вы получаете немного больше контроля над потоком воды, а также работу без помощи рук.

Схема подключения педального насоса Campervan

Детали и установка ручного ножного насоса

Емкости для пресной и сточной воды
Емкости для пресной и стой воды должны быть надежно закреплены, чтобы они не соскользнули и не пролились во время движения.Мы рекомендуем использовать ремни, чтобы закрепить их, чтобы их можно было легко снять.

Смеситель с изливом
Смеситель с изливом должен поставляться с одним водопроводным краном, поскольку в этой системе нет встроенного водонагревателя. Смеситель с носиком должен быть подсоединен непосредственно к ножному насосу с помощью трубки 0,5 дюйма.

Раковина
Стальную мойку можно купить в готовом виде или сделать самодельную мойку с недорогой стальной чашей для смешивания. Большинство раковин имеют отверстие диаметром 2–2,5 дюйма, просверленное в дне, которое подходит для стандартного дренажного фильтра.

Сливной фильтр
Сливной фильтр 2–2,5 дюйма монтируется непосредственно в раковину или чашу. Выберите один с сетчатым фильтром, который можно закрыть, чтобы предотвратить попадание брызг на спинку при частых движениях во время вождения.

Сливной кран со шлангом
Сливной кран действует как мини-версия U-образной трубы под вашей домашней раковиной. В доме U-образная форма создает уплотнение, предотвращающее прохождение канализационного газа через дренажные трубы. В фургоне миниатюрная ловушка предотвращает появление запахов, позволяя образоваться небольшому бассейну с водой на дне.

Сливной кран Camco camper ввинчивается непосредственно в 2-дюймовый сливной фильтр, и к нему легко присоединяется шланг, который можно подсоединить к вашему резервуару для сточной воды.

Ножной насос
Ручной ножной насос должен быть установлен на стене или полу и укомплектован педалью и двумя точками подключения для трубки, пригодной для пищевых продуктов. Первая трубка ведет прямо к крану, а вторая — к резервуару с пресной водой. Ножной насос Gusher Galley — один из самых популярных насосов на рынке.Две точки соединения подходят для гибкой трубки 0,5 дюйма. Этот ножной насос может выпускать 4,3 галлона воды в минуту.

При покупке ножного насоса имейте в виду, что они поставляются с левым или правым рычагом. Отличие заключается в расположении входных и выходных отверстий для монтажа.

Трубка, безопасная для пищевых продуктов
Трубка, безопасная для пищевых продуктов, будет проходить от насоса к резервуару с пресной водой и кранам. Вы захотите приобрести гибкую трубку 0,5 дюйма. Трубку можно надеть прямо на ножной насос и кран и закрепить хомутами.

Электрический насос для мойки 12 В

Установка 12-вольтовой электрической мойки в автофургоне — отличный способ обеспечить постоянный водопровод. Благодаря этому типу раковины вы почувствуете себя как дома, а также ее можно подключить к водонагревателю, чтобы сделать установку большего размера, например, душ.

Хотя электрическую мойку не так просто установить, она состоит из нескольких частей и требует небольшого количества электроэнергии. К преимуществам электрической мойки относятся высокое и постоянное давление воды, а также простота эксплуатации.В качестве минуса электрическая помпа для раковины сама по себе может быть довольно громкой. Мы рекомендуем установить аккумулятор (поясняется ниже) для экономии шума и электроэнергии.

Прочтите наш пост о лучших 12-вольтовых электрических раковинных насосах для кемпинга!

Схема водопровода Campervan

Установка электрической мойки 12В

Емкости для воды
Ключевой частью любой системы водоснабжения являются резервуары для воды. Вы захотите закрепить свои баки под раковиной или в безопасном месте, где они не смогут передвигаться во время вождения.В баке с пресной водой должно быть два отверстия: одно для воздушного клапана, а другое — для трубки, подающей воду в раковину. Также может быть добавлено дополнительное заливное отверстие.

Для резервуара для сточной воды потребуется только одно отверстие для трубопровода для сточной воды.

Раковина со смесителем
В зависимости от того, какой тип смесителя вы выберете для покупки, будет один или два водопроводных крана. Обычные бытовые смесители поставляются с краном для горячей воды и краном для холодной. В приведенном выше примере установки мы не включаем водонагреватель, поэтому потребуется только один кран.Закройте кран горячей воды заглушкой, которая подходит к вашему диаметру трубы.

Интересный совет: вы можете установить выдвижной смеситель рядом с дверью или окном и использовать его как переносной душ!

Дренажный фильтр
Вы можете приобрести комбинированный комплект раковины и дренажа для автодомов или построить свою собственную раковину, используя металлическую чашу и стальной дренажный фильтр.

Сливной кран со шлангом
В автодоме сифон для походной раковины действует как мини-версия U-образных сифонов большего размера под бытовой раковиной.Это делается для того, чтобы собрать немного воды, создавая уплотнение, препятствующее проникновению запахов.

ЛУЧШИЙ ВЫБОР

Водяной насос на 12 В
Это жизненная сила раковины, которая сделает всю ручную работу за вас. Shurflo производит популярный водяной насос, который может перекачивать 3 галлона воды в минуту. Во время работы он потребляет максимум 7,5 А. Этот конкретный насос поставляется с проводом 16AWG, который следует подвести к блоку предохранителей с предохранителем на 10 А.

Прочтите наш пост о лучших 12-вольтовых электрических раковинных насосах для кемпинга!

Аккумулятор (опция)
Одна из претензий к водяным насосам 12 В заключается в том, что они могут быть довольно шумными при включении. Из-за этого вам не захочется, чтобы насос был постоянно включен (не говоря уже об экономии энергии). Аккумуляторы действуют как напорная камера, накапливая небольшое количество воды при каждом включении водяного насоса. Это означает, что раковина может работать и позже, когда двигатель выключен.Использование раковины без насоса будет огромным преимуществом среди ночи!

Аккумулятор большего размера даст вам больше воды в периоды, когда насос выключен. Аккумуляторы также делают поток крана более стабильным. Электрический насос сам по себе может испускать более неустойчивый источник воды, когда он работает для перекачивания.

Хотя эта деталь не является обязательной, поскольку аккумуляторы относительно недороги, мы рекомендуем установить ее, если вы собираетесь использовать электрическую мойку.

Трубки
Трудно найти расширяемые бессвинцовые шланги. Мы рекомендуем использовать для водопровода безопасные для пищевых продуктов трубки.

Выключатель
Вы можете установить выключатель в легкодоступном месте, чтобы вашему двигателю не приходилось работать 100% времени. Это также может служить в качестве аварийного отключения в случае утечки.

Подключение ваших систем водоснабжения

Соединения между трубками и компонентами системы водоснабжения будут сильно различаться в зависимости от того, что вы покупаете.Если вы решите приобрести детали для кемперов и стандартные размеры, перечисленные выше, не потребуется слишком много дополнительных затрат на строительство.

Если вы манипулируете резервуарами для воды с помощью нестандартных соединений, есть несколько советов:

  • Пластиковые фитинги следует использовать вместо металлических, чтобы ступени не повредили трубы
  • Пластиковый резьбовой герметик следует использовать для герметизации резьбы (используйте герметик, а не смазку!)
  • Хомуты для шлангов могут быть размещены сверху. трубки, чтобы все было плотно

Добавление водонагревателя

Вы зашли так далеко и должны хорошо представлять себе, как установить раковину с холодной водой.А как насчет горячей воды? Что ж, отсюда все становится немного сложнее… но не намного! Сначала нужно спросить себя, для чего вы собираетесь использовать горячую воду? Скорее всего, вы либо:

  • Просто хочу горячий душ
  • Нужен горячий душ и кран горячей воды на раковине

Если вам просто нужен горячий душ , прочтите наш пост о переносных водонагревателях. По сути, это отдельная душевая кабина. Они не могут быть встроены в раковину, потому что у них есть собственный водяной насос, шланг, смеситель, душевая лейка и обогреватель.Это лучшее решение, если вам нужен портативный душ, который практически не требует строительства. Просто подключите его и принимайте душ!

Если вы хотите, чтобы встроил водонагреватель в существующую систему мойки 12 В , прочтите наш пост об установке водонагревателя.

Добавить комментарий

Ваш адрес email не будет опубликован.
