к газобетону, к керамзитобетонным блокам, к кирпичной стене, к армопоясу, фотографии и видео
Содержание статьи:
1. Мауэрлат — крепление
2. Крепление мауэрлата к кирпичной стене
Мауэрлат используется как основание для стропил. Это связующий элемент между ними и несущими стенами. Зачастую этот элемент конструкции представляет собой сплошной крепкий брус или бревно, жестко зафиксированное к несущей конструкции. Крепление мауэрлата к газобетону является первым действием при создании стропильной системы крыши.
На поверхность крови могут действовать различные силы: ветер, нагрузка снега и дождя. Поэтому так важно надежно закрепить крышу к несущим стенам и равномерно перераспределить все эти силы. В ином случае крыша может быть легко сорвана сильным порывом ветра или покоситься в одном месте. Для того чтобы избежать всего этого, необходимо очень качественно и, главное, правильно провести крепление мауэрлата к стене (подробнее: «Какое крепление мауэрлата к стене выбрать – варианты и способы монтажа»).
Мауэрлат — крепление
Для создания этого элемента используют хвойные породы дерева. В основном применяют брус сечением 150*100, 150*150 или 80*180 мм. Помимо этого можно использовать обычное бревно диаметром 18 см, но его необходимо очистить от коры. Также для плотного прилегания мауэрлата к стене, одну сторону такого бревна необходимо подпилить.
Крепление мауэрлата можно проводить несколькими способами:
- с использованием кованных скоб;
- стальных или деревянных нагелей;
- металлических уголков;
- анкерных болтов;
- проволоки;
- закладных шпилек или арматуры.
Тот или иной способ крепления выбирают в зависимости от материала стен и текущих финансовых возможностей.
Способы крепления мауэрлата к стене из дерева
Если стены дома возведены из клеенного или оцилиндрованного бруса, то мауэрлат кладут по верхнему венцу стен. Крепление проводят так же как и остальные элементы стен. В домах из брусьев вместо мауэрлата можно использовать верхний венец. Также в домах с каркасом из дерева в качестве мауэрлата может использоваться верхняя обвязка.
Крепление мауэрлата к кирпичной стене
Укладку мауэрлата на такие стены проводят по всему периметру, с размещением ближе к внутренней стороне. Снаружи деревянный элемент защищается небольшим выступом стены. Место для укладки мауэрлата необходимо подготовить еще на этапе возведения стен. Также необходимо заранее определиться с методом крепления.
В зависимости от выбора, меняются некоторые операции подготовительных работ:
- Крепление мауэрлата проволокой. Проволоку катанку необходимо заложить между кирпичами за три ряда до края стенки. Ее вмуровывают в кладку. Длину проволоки подбирают такой, чтобы ее хватило для обвязки бруса. Количество мест закладки проволоки должно соответствовать количеству стропильных ног.
- Закладка деревянных пробок. В кирпичную кладку закладывают деревянные пробки, по размерам равные одному кирпичу. При этом эти элементы необходимо обязательно обработать антисептиками. Пробки можно закладывать непосредственно под мауэрлатом или через один ряд кирпича. Но делать это необходимо ближе к внешней плоскости стены. Мауэрлат фиксируют по заложенным пробкам с использованием металлических скоб. В этом случае количество креплений также должно соответствовать количеству стропильных ног (прочтите также: «Мауэрлат: размеры и особенности крепления»).
- Арматурные анкера для крепления мауэрлата. В кирпичную кладку вмуровывают арматуру на высоте не менее трех рядов до ее конца. Диаметр арматуры должен быть не менее 10 мм. Ее изгибают в форму буквы Г. Короткий край не должен быть меньше 25 см. Именно этот участок арматуры закладывают в кладку кирпича. Длинный край при этом вертикально торчит из стены. Размещают арматуру в места осевой разметки мауэрлата. Длина вертикального куска арматуры должна быть достаточной для того, чтобы пройти через мауэрлат и выступить из него на 25 см. В брусе высверливают отверстия, через которые его надевают на арматуру. Затем ее загибают и фиксируют гвоздем. Как и в предыдущих двух случаях, количество креплений должно быть равным количеству стропильных ног.
Крепление мауэрлата к армопоясу
Для зданий, которые строятся из ячеистых блоков бетона или сборных панельных конструкций, монтаж мауэрлата обязательно требует установку армопояса своими руками. Укладывая арматуру в опалубку, необходимо заложить шпильки диаметром от 10 мм с нанесенной резьбой и приваренной внизу поперечиной.
Шпильки размещают равномерно по площади армопояса. Их количество должно быть равным или больше количества стропильных ног. Из армопояса шпильки должны торчать на длину толщины мауэрлата и дополнительных 4 см для затяжки двух гаек. Нанося разметку расположения резьбовых креплений, на мауэрлате необходимо отметить места установки стропил. В идеальном случае крепление мауэрлата к керамзитобетонным блокам располагается ровно посередине между стропильным ногами. Также важно избегать совпадения крепления с местом установки опоры.
Перед заполнением опалубки бетоном, необходимо обмотать резьбу закладных шпилек малярным скотчем. Это поможет предотвратить загрязнения резьбы и прихода ее в негодность. После того как армопояс высохнет и приобретет прочность, можно приступать к закладке мауэрлата. Но перед этим в нем необходимо просверлить отверстия под шпильки. После этого брус фиксируется двумя гайками. Для того чтобы со временем соединение не ослабло, необходимо завершить его контргайкой.
Крепление мауэрлата на армопояс, подробнее на видео:
Независимо от выбранного способа крепления мауэрлата, под него обязательно укладывают слой гидроизолирующего материала. Сам брус обрабатывают антисептиками в несколько этапов. Это поможет получить надежную конструкцию, стойкую к воздействию влаги и пара.
Для того чтобы уменьшить количество стыков в конструкции мауэрлата, для его создания выбирают брусья максимальной длины. Отдельные элементы сращивают косым прирубом с фиксацией болтами, саморезами или гвоздями. На углах конструкцию мауэрлата усиливают металлическими пластинами или скобами.
Крепление мауэрлата — способы и возможности
Содержание статьи:
- 1 Крепление мауэрлата
- 1.1 Крепление к стене из дерева
- 1.2 Крепление к кирпичной стене
- 1.3 Крепление к армопоясу
Мауэрлат применяется в качестве основания любого вида крыш. Он является связующим элементом между стропильной системой кровли и стенами здания. Чаще всего этот элемент является сплошным крепким брусом или бревном, которое жестко фиксируется на несущую конструкцию. Более подробно о том, что такое мауэрлат и для чего он нужен вы сможете прочитать в соответствующей статье. Ссылка будет ниже. Здесь же мы посмотрим на крепление мауэрлата к стене.
На крышу дома воздействуют различные нагрузки – ветровая, нагрузка дождя и снега. Поэтому крайне важно надежно зафиксировать крышу к основным несущим стенам, а также равномерно распределять все прикладываемые нагрузки. В противном случае кровля может быть сорвана порывами ветра или со временем перекоситься в каком-либо месте. Во избежание этих проблем и нужно качественно, а главное – правильно произвести крепление мауэрлата к армопоясу или стене.
Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.
Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса:
- Кованными скобами;
- Деревянными или металлическими нагелями;
- Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;
- Анкерами;
- Проволокой;
- Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.
Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.
Крепление к стене из дерева
Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.
Крепление к кирпичной стене
На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.
В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:
- Крепление проволокой. Она должна быть заложена между кирпичами еще за 3 ряда до конца стенки. Она замуровывается в кирпичную кладку. Длина проволоки должна подбираться таким образом, чтобы ее хватило на обвязку бруса. Количество точек с закладными проволоками должно быть соответственно количеству стропильных ног.
- Крепление деревянными пробками. В кирпичную кладку замуровываются деревянные пробки, которые равны по длине 1 кирпичу. Эти закладки в обязательном порядке необходимо обрабатывать антисептиками. Пробка может быть заложена за один ряд кирпича до окончания кладки или непосредственно под конструктивным элементов. Выполнять это нужно поближе к внешней плоскости стены. Фиксируется он к этим пробкам металлическими скобами. И в этом способе крепления количество точек для фиксации обязано соответствовать количеству стропильных ног.
- Крепление арматурными анкерами. В кладку, не менее чем за 3 ряда до ее окончания, замуровывается арматура. Арматура подбирается диаметром не менее 10 мм и изгибается в форму буквы «Г». Короткий край этой арматуры должен быть не менее 25 см. Именно этой стороной она и закладывается в кладку. Вертикально будет торчать из стены длинный край. Арматура размещается в точках осевой разметки мауэрлата. Вертикальный кусок арматуры должен быть такой длины, чтобы его было достаточно, чтобы он прошел через весь брус и выступал на 25 см. В брусе проделываются отверстия, через которые и будет вдеваться арматура. После этого она загибается и фиксируется гвоздями. Как и в вышеописанных способах, точек креплений должно быть столько же, сколько и стропильных ног.
Крепление к армопоясу
Для сооружений, которые возводятся с помощью ячеистых блоков или панельных сборных конструкции, установка мауэрлата в обязательном порядке потребует изготовление армопояса. Поэтому изучить, как крепить мауэрлат к армопоясу следует обязательно. Армируя бетонный пояс, нужно закладывать металлические шпильки с резьбой диаметром не менее 10 мм. При этом у основания шпильки должна быть приварена поперечина.
Эти шпильки необходимо равномерно распределить по всей площади армопояса. Их число тоже должно быть равно или быть даже больше количества стропильных ног. Шпильки должны торчать из армопояса на всю толщину элемента плюс дополнительно на 4 см для того, чтобы можно было затянуть две гайки. Когда на брусе наносится разметка этих резьбовых соединений, то также должны быть отмечены и точки установки стропил.
Обращаем внимание! В самом идеальном случае крепление мауэрлата на газобетон должно находиться точно посередине между стропильными ногами. Поэтому необходимо следить и избегать совпадений мест креплений бруса с местами установки стропильных ног.
Если будет интересно изучить сразу и технологию кладки стен из газобетона.
До того, как вы станете заполнять опалубку бетоном, нужно резьбу заложенных шпилек замотать малярным скотчем. Это делается во избежание загрязнения резьбы и выхода ее из строя. После застывания армопояса можно начинать крепить. Для этого в нем также сверлятся отверстия под шпильки. После установки на место брус должен быть зафиксирован двумя гайками. А также для того, чтобы это соединение с течением времени не ослабело и не распустилось, нужно завершить фиксацию контргайкой.
Обращаем внимание! Не важно, какой способ крепления мауэрлата вы выбрали. В обязательном порядке под него нужно укладывать гидроизоляционный слой из какого-либо материала, например, рубероида. Сам деревянный брус нужно обрабатывать антисептиком несколько раз. Эти несложные операции помогут вам создать конструкцию, которая будет устойчива в воздействию пара и влаги.
Для того, чтобы снизить количество стыков по всей длине мауэрлата, необходимо подбирать брусья максимально возможной длины. Если все же это необходимо его сращивают путем косого прируба с одновременной фиксацией болтами, гвоздями или саморезами. По углам брус должен быть усилен металлическим скобами, пластинами или уголками. Вот и все основные способы крепления мауэрлата к стене. Надеемся, что вопрос, как закрепить мауэрлат к газобетону без армопояса или с ним больше не будет актуальным.
Стропильная система четырехскатной крыши: вальмовая, вальмовая
Многим нравятся дома с четырехскатной крышей. Несмотря на то, что они требуют больше всего материалов, а значит, и денег, они пользуются популярностью. Во-первых, потому что даже простой «коробке» они придают более интересный вид. Во-вторых, потому что они долговечны и надежны. И пусть стропильная система вальмовой крыши одна из самых сложных, ее можно разработать и изготовить своими руками.
Содержание статьи
- 1 Типы четырехскатных крыш
- 1.1 Полувальмовая
- 2 Угол наклона и высота крыши
- 3 Вальмовая стропильная система
- 3.1 Диагональные стропила
9 0007 3.2 Опора стропильной ноги
- 3.3 Крепление Манжеты и полувальмы
- 3.4 Способ крепления нижних концов стропил
Виды тазобедренный крыши
Шатровые крыши самые дорогие и сложные в изготовлении. Но, несмотря на это, они были и остаются популярными. А все благодаря тому, что они выглядят привлекательнее всех остальных видов крыш, обладают высокой механической прочностью, хорошо противостоят ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже с беседкой выглядит «солиднее» любого другого.
Даже простая «коробка» под 4-скатной крышей выглядит эффектно
Существует два основных типа 4-скатных крыш: вальмовая и вальмовая. Шатровая крыша подходит для квадратных зданий, вальмовая – для прямоугольных. В четырехскатной крыше все четыре ската имеют вид треугольников и все они сходятся в одной точке – в центре квадрата.
Общая конструкция вальмовой крыши
Классическая вальмовая крыша имеет два трапециевидных ската, сходящихся на коньке. Эти наклоны расположены вдоль длинной стороны прямоугольника. Два других ската представляют собой треугольники, примыкающие к крайним точкам конькового бруса.
Устройство вальмовой крыши в общих чертах
Несмотря на то, что скатов в любом случае четыре, конструкция и расчет этих крыш различны. Порядок сборки также отличается.
Полувальмовая
Вальмовая крыша встречается гораздо чаще – ведь прямоугольных зданий гораздо больше, чем квадратных. Есть еще несколько его разновидностей. Например, полувальмовые – датские и голландские.
Полувальмовые крыши — датская и голландская
Хороши тем, что позволяют установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом жилая площадь меньше, но и затраты на строительство не так велики.
Угол наклона и высота крыши
Уклон шатровой крыши определяется исходя из снеговой и ветровой нагрузки в вашем районе. Чем выше снеговая нагрузка, тем выше нужно поднимать конек — чтобы склон был круче и снег не задерживался в больших объемах. При сильном ветре, наоборот, конек опускают ниже – чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.
Даже при выборе угла наклона скатов крыши руководствуются эстетическими и практическими соображениями. С эстетикой все более-менее понятно — здание должно выглядеть пропорционально. И лучше смотрится с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.
Один из вариантов стропильной системы полувальмовой крыши
Практические соображения могут быть двух видов. Во-первых, если подкровельное пространство планируется использовать как жилое, обратите внимание на площадь, которая будет комфортной для использования. Более-менее комфортно в помещении с высотой потолков 1,9 м. И то, это для людей среднего роста. Если ваш рост выше 175 см, штангу придется поднять.
С другой стороны, чем больше высота крыши, тем больше материалов потребуется для ее изготовления. И это второй практический аспект, который необходимо учитывать.
Есть еще один момент, который следует учитывать: кровельные материалы имеют минимальный и максимальный угол уклона, с которым может «работать» данное покрытие. Если у вас есть определенные предпочтения к типу кровельного материала, учитывайте этот фактор. От этого зависит, на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).
Вальмовая стропильная система вальмовой крыши
Если выполняется четырехскатная крыша, то чаще всего это вальмовая. Давайте сначала поговорим об этом. Центральная часть стропильной системы повторяет систему попарно двускатной крыши. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше для такой работы достаточно двух человек. Стропильные фермы в виде треугольников можно собрать на земле, а затем в готовом виде поднять и установить. В этом случае работы на высоте меньше, а чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.
Стропильная система вальмовой крыши с наслонными стропилами
Основные отличия стропильной системы вальмовой крыши заключаются в тех местах, где укорачиваются стропила (стропильные полуноги) и образуется вальма — треугольные скаты. Здесь устанавливаются диагональные стропила, которые еще называют наслонными. Они опираются на внешние или внутренние углы здания и длиннее обычных стропильных ног. Особое внимание следует уделить диагональным стропилам, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными – их собирают из двух досок, сращивая их по ширине с помощью гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и скаты, которые называются стропильным блоком.
Стропильная система вальмовой крыши: устройство вальмовой крыши
Еще одна стропильная система вальмовой вальмовой крыши отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это и понятно – стропила располагаются по периметру, а не только с двух сторон, как в двускатной крыше.
Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.
Стропила диагональные
Как уже было сказано, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. Кроме того, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериала – она составляет более 6 метров, поэтому их делают сращенными и сдвоенными (спаренными). Это решает сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две парные доски выдерживают более высокие нагрузки, чем сплошной брус того же сечения. И еще: наращенные брусья для раскроя стропил изготавливаются из того же материала, что и обычные стропильные ноги. Это дешевле и не нужно искать специальный материал.
Как спарить стропила из досок
При использовании сращенных балок диагональные стропила обычно закрепляют установкой подкосов и/или ферм (столбов).
- При длине балки до 7,5 м достаточно одного раскоса, который упирается в верхнюю часть балки.
- При длине от 7,5 м до 9 м устанавливается дополнительная стойка или ферма. Эти подпорки ставятся внизу, на 1/4 длины стропила.
- При длине наклонного стропила более 9метров, необходима третья, промежуточная опора – стойка, поддерживающая середину прогона.
Шпренгель — специальная система, состоящая из балки, опирающейся на две смежные наружные стены. На эту балку опирается стойка, опирающаяся на скаты с двух сторон (скаты задаются при необходимости).
Стропильные балки, поддерживающие диагональные стропила
Стропильная ферма обычно не считается, но изготавливается из тех же материалов, что и стропильная система. Для самой балки 150*100 мм, стоек — 100*100 мм, для покоса — 50*100 мм. Это может быть брус подходящего сечения или сращенный брус.
Опора стропильной ноги
Диагональные стропильные ноги верхним концом опираются на коньковую балку. Точная конструкция этой сборки зависит от типа системы и количества прогонов.
При наличии одного прогона консоли делают на 10-15 см длиннее стропильного каркаса. Если такой выпуск слишком велик, то его обрезают. Но делать его короче не стоит – выращивать намного сложнее и дороже. Диагональные наклонные ноги в этой точке будут отдыхать.
Опорный узел для диагональных стропильных ног с одним коньковым прогоном
Стропила обрезаются под нужным углом, стыкуются на консоли. Крепится гвоздями. Соединение можно усилить металлическими накладками.
При наличии двух коньковых пролетов (делают, если планируется дом мансардного типа) способ соединения зависит от материала, из которого изготовлены стропила:
- При использовании срощенных досок необходим шпренгель который опирается на выходы коньковых балок. Диагональные стропила подрезаются и опираются на стропильный столб.
- При использовании бруса в месте опирания устанавливается грузило — кусок доски толщиной не менее 50 мм. Доска крепится гвоздями к двум прогонам, а к этой доске уже идут стропильные ноги, которые будут образовывать вальму.
С двумя коньковыми балками
Нижняя часть стропильных ног обрезается по горизонтали и крепится к мауэрлату или обвязочной доске. Для большей надежности узла можно установить дополнительную косую балку и закрепить к ней угловую балку (на рисунке ниже).
Крепление стропила к мауэрлату
Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.
Способ крепления манжет и полулаг
К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (также называемые полулагами), с другой стороны — стропила — стропила, которые сформировать бедро. Их необходимо располагать таким образом, чтобы стыки не совпадали. Иногда для этого приходится менять расстояние между стропилами (лучше — в сторону уменьшения шага).
Чтобы не считать размеры балок, можно воспользоваться таблицей
Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с обеих сторон. Этого крепления достаточно в большинстве случаев. Но, если вы хотите сделать это «правильно», нужно для каждого стропила сделать «прорезь» — насечку не более чем на половину толщины бруса. Стропила обрезаются, выставляются в нужном положении, на брусе чертится нужный контур (получается неровная трапеция за счет разных углов соединения). По полученному контуру вырезается углубление, в которое вставляется полуножка, после чего с двух сторон крепится гвоздями. Это сложный узел, и на его изготовление уходит много времени. Но несущая способность такого соединения гораздо выше. Есть еще один вариант, который в разы проще в исполнении, но мало чем отличается надежностью.
Способы крепления
Оптимальным способом крепления наручников и полуножек к опорной балке можно считать крепление на гвоздях с дополнительной установкой черепных перекладин (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю бруса между закрепленными стропилами. В этом варианте балка становится двутавровой, что значительно повышает ее упругость и увеличивает несущую способность.
Как крепить нижние концы стропил
Способ крепления нижних концов стропил зависит от того, какой тип стропильной системы выбран вальмовой крыши — с висячими или наслонными стропилами, какая схема применяется. Система с скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — дерево, каркас, легкий бетон) реализуется с помощью специальных металлических креплений. Они состоят из двух частей. Один устанавливается на закладную доску, второй на стропила. Они соединяются друг с другом подвижно — с помощью длинной прорези или пластины.
Скользящее крепление стропил
При таком устройстве при изменении нагрузки крыша «отыгрывает» — стропила перемещаются относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадки передаются на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, возникающие при сложной конструкции крыши (с примыканиями в виде буквы Г или Т).
Жесткое крепление может быть выполнено разными способами — с вырезом под мауэрлат/обвязочную доску или с подшивной опорной планкой. Крепление обычно гвоздями, можно усилить металлическими пластинами и уголками.
Несколько вариантов крепления стропил к мауэрлату
Соединение с вырезом производится, если вальмовая крыша имеет выход — свесы. Обычно свесы бывают довольно большими и, чтобы не покупать длинные балки, их наращивают – добавляют доски, которые прибивают насквозь к нижней части балок. Это позволяет делать свесы любой длины, не тратя много материалов.
Датская полувальмовая крыша
Стропильная система датской четырехскатной крыши отличается от классической вальмовой крыши. Отличие в конструкции вальмы – здесь на некотором расстоянии от конька набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные двойные стропила. Насколько низко опускать опорную доску, решать вам. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут осадки. При большой площади полувальма придется рассчитывать нагрузку и подбирать толщину стропил.
С другой стороны, низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если жилое помещение расположено под четырехскатной вальмовой крышей.
Чтобы грузило (доска, соединяющая две противоположные стропильные ноги) не прогибалась от нагрузок, направленных вниз, устанавливается коротыш — кусок той же доски, который прибивается гвоздями к стойке, поддерживающей коньковый брус. Такие же упоры делают по краям сверл, хорошо закрепив коротыш гвоздями (шаг установки делают в шахматном порядке через 5-10 см).
Стропильная система вальмовой крыши: датская полувальмовая
При таком устройстве необходимо усилить места крепления наслонных стропил, так как нагрузка от них передается на крайнюю пару стропильных ног. Применяются два способа усиления:
- Крайние стропила делают двойными.
- Установить распорки из двойных досок. Нижняя часть расчалки упирается в кровать или стойку. Их крепят гвоздями, стыки усиливают, устанавливая обрезки досок.
Если дом прямоугольный и вальма не слишком широкая, можно либо установить подкосы, либо сделать наружные стропила из двойного бруса. В остальном стропильная система четырехскатной крыши датского полувальмового типа собирается так же, как описано выше.
Устройство 4-х скатной четырехскатной крыши на примере беседки
Для квадратной беседки 4,5*4,5 метра выполнена четырехскатная крыша, покрытая мягкой черепицей. Угол наклона был выбран «материал пола» с учетом снеговой и ветровой нагрузки – 30°. Так как конструкция небольшая, было решено сделать простую систему (на картинке ниже). Расстояние между стропильными ногами 2,25 м. При длине стропил до 3,5 м необходима доска 40*200 мм. Луч 9Для обвязки использовали 0*140 мм.
Схема стропильной системы четырехскатной крыши для беседки
Стропильную систему собрали на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСП, после — обложили гибкой черепицей.
Сначала мы собрали обвязку, которая будет крепиться к опорным стойкам. Далее устанавливаем стропила, которые опираются на середину обвязки. Порядок действий здесь следующий: посередине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В этом варианте эта стойка временная, она нам нужна только на время – пока мы не соединим первые четыре стропила по центру. В других случаях — для больших домов — эта стойка может остаться.
Порядок сборки четырехскатной четырехскатной крыши: собрал обвязку, прикрепил к ней средние стропильные ноги
Берем доску нужного сечения, прислоняем к стойке в месте их стыковки (в зависимости от нужный угол наклона). Отмечаем, как его обрезать (вверху, на стыке и в месте примыкания к жгуту). Отрежьте все лишнее, примерьте еще раз, при необходимости подкорректируйте. Далее на этой заготовке делаем еще три таких же.
Теперь можно собирать стропильную систему четырехскатной крыши. Больше всего вопросов возникает по стыку стропильных ног по центру. Лучший способ — надежный и не слишком сложный — это взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для соединения восьми стропильных ног (четырех угловых и четырех центральных).
Размер ребер — по сечению среза стропильных ног
Зафиксировав гвоздями все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем один, примеряем , вырежьте его, сделайте три копии по сделанному шаблону и смонтируйте.
Стропильная система 4-х скатной вальмовой крыши собирается
По такому же принципу изготавливаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система вальмовой крыши будет надежнее и можно будет не бояться даже в самые сильные снегопады.
Испытания прошли успешно
Собранную систему ставим на столбы беседки, крепим гвоздями, уголками, скрепляем откосами. После этого можно монтировать обрешетку (в данном случае сплошную) и укладывать кровельный материал.
Монтаж стропил к мауэрлу своими руками
Для того, чтобы возводимая крыша была надежной, требуется очень прочная стропильная система, являющаяся несущей конструкцией крыши. Крепление соединений отдельных элементов влияет как на безопасность кровли, так и на ее характеристики. Обязательным условием прочной крыши является правильное крепление стропил к мауэрлату. Если при строительстве стропильной системы допустить ошибки, то в этом случае все может привести к скорому разрушению крыши дома. Именно поэтому очень важно соблюдать правила и требования СНиП, которые регламентируют устройство крыш.
Узлы крепления стропильной системы.
Что такое мауэрлат
Мауэрлат – это так называемая основа для конструкции кровли. Все потому, что он позволяет не только надежно зафиксировать стропила, но и равномерно распределить вес всей конструкции по периметру стен здания. Крепление стропил может осуществляться различными способами, однако следует учитывать, что при неправильном монтаже возникает перекос.
Виды крепления стропил к мауэрлату.
Мауэрлат монтируется непосредственно под самими стропилами. Для этого используют либо брус, либо бревно с обрезанной стороной. Таким образом стропила к мауэрлату позволяют равномерно распределить нагрузку на верхнюю часть стен дома. Всего крепление стропил к мауэрлату выполняет 2 основные функции: выдерживать временные и постоянные нагрузки. Сейсмические явления носят временный характер, а на опору постоянное давление веса кровельной конструкции.
Чтобы качественно выполнить монтаж стропил, необходимо приобретать исключительно качественные узлы крепления. Все вспышки должны быть очень четкими и плотно прилегать друг к другу. Кроме того, нельзя использовать различные подложки и прокладки. Все это нарушает крепление стропил к мауэрлату. Такие детали могут деформироваться и выпадать из общей конструкции из-за больших нагрузок. Все крепления стропил к мауэрлату выполняются исключительно с помощью металлических пластин, скоб, гвоздей и болтов. Болты и гайки требуют наличия шайб. Такие элементы позволят гайкам не врезаться в древесину стропил и мауэрлата.
Правила крепления стропил
Схема крепления мауэрлата к стене из блоков.
Существует всего несколько основных, очень важных правил крепления стропил к мауэрлату, несоблюдение которых может привести к скорому разрушению или перекосу крыши. Вот основные из них:
- Все стропила нужно крепить исключительно на металлические уголки или пластины. Многие игнорируют эту рекомендацию, а ее несоблюдение приводит к тому, что все насадки начинают все глубже и глубже проникать в структуру дерева. Именно поэтому приобретать эти плиты нужно заранее.
- Что касается монтажа бруса, то для этого лучше всего вместо саморезов и гвоздей использовать специальные стропильные крепления и болты.
- Перед непосредственным креплением стропил к мауэрлату необходимо залить специальные накладки, которые в дальнейшем обеспечат плотное примыкание деревянных элементов друг к другу.
- Чтобы сделать зазоры одинаковыми, примените шаблоны. В том случае, если угол наклона скатов разный, то и шаблоны, соответственно, нужно делать разные для каждого из скатов. В среднем глубина запила должна составлять 1/4 ширины стропильной ноги. Если под рукой нет шаблонов, то придется постоянно снимать мерки и следить за правильностью изготовления файлов.
- При установке необходимо использовать только качественный крепеж. На материалах экономить нельзя, так как впоследствии это приведет к тому, что конструкция крыши не будет долговечной. Запилы для стропил нужно делать очень аккуратно, не торопясь, чтобы не использовать вставки и другие доборные элементы.
- Если строится деревянный дом, то используется скользящий крепеж. Такая технология монтажа необходима для соединения как с мауэрлатом, так и с боковыми лагами. Для создания скользящих креплений используются специальные «ползунки». В этом случае их использование обязательно.
Все крепления должны быть очень прочными, чтобы выдерживать даже самые сильные ветровые нагрузки. Иначе может снести крышу.
Способы крепления стропил

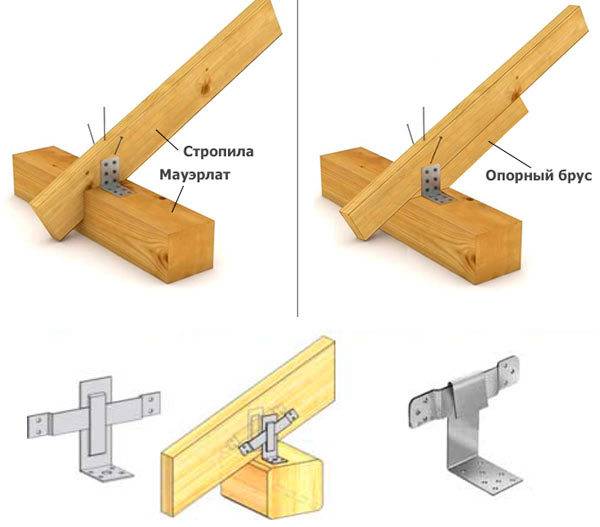

Крепление стропил к мауэрлату.
Всего существует два основных способа крепления: жесткое и скользящее.
Жесткие — такие крепления стропил к мауэрлату необходимы при креплении наклонных стропил, т.к. при этом очень плотно сидящая на основании нога для данного вида крепления не должна оказывать никакого усилия:. движение, скручивание, поворот и т. д. Чтобы добиться этого эффекта, вы можете выполнить одно из следующих действий:
- сделать вырез на стропильной ноге;
- заделайте фиксирующую планку на стропиле.
Для того, чтобы вырезать фрезу к мауэрлату, необходимо предварительно вырезать вырез на каждой стропильной ноге по шаблону. Затем каждое стропило вставляется в мауэрлат с накидкой и крепится гвоздями. Этот метод используется в любой конструкции и обеспечивает жесткое соединение.
Что касается второго способа, то его реализация осуществляется с помощью метрового бруса, который пришивается к стропильной ноге. Для крепления используются металлические уголки, которые препятствуют смещению линий в разные стороны.
Раздвижные — такие крепления применяются в случаях, когда дом строится из бруса или бревна, иначе говоря, когда дом из дерева. Впоследствии дерево меняет свои физические свойства, начинает усыхать и сохнуть. Вся конструкция здания начинает оседать. Стропила также имеют свойство давать усадку, поэтому в этом случае нельзя делать сплошные крепления.
Во избежание деформации здания крепление стропил обеспечивается со свободным ходом.
Сегодня производители крепежа выпускают для этой цели специальные элементы, называемые полозьями. Кроме того, можно использовать металлические уголки с продолговатыми отверстиями для крепежа.
Материалы и инструменты для крепления
- Уголки металлические;
- кронштейны;
- проволочные стяжки;
- косяк;
- стропила;
- болты с гайками;
- электролобзик;
- отвертки;
- дрель;
- ключ.
Как создать конек из ферменной пары своими руками
Схема крепления мауэрлата к армопоясу.
Всего используются три основных метода:
- Соединение встык. По этой схеме верхнюю часть стропильной ноги срезают под тем же углом, что и скат. После этого они соединяются. Для более точного угла наклона желательно использовать готовый шаблон. Для фиксации используются длинные гвозди.
- На коньковой балке. Этот способ аналогичен предыдущему. Отличается он только тем, что в этом способе присутствует коньковый брус. Такая конструкция очень надежна, но в некоторых случаях требует установки дополнительных опор. Это сильно снижает функциональность такого помещения, как чердак. Таким образом, такая конструкция не подходит для тех, кто планирует сделать из мансарды еще одно утепленное помещение. Основное преимущество этого метода в том, что для построения не требуется никакого шаблона.
- Перекрытие. При этом способе верхний стык стропильных ног накладывается внахлест на нижний.
Как крепить стропила к мауэрлату
С помощью описанной ниже схемы последовательного монтажа можно будет крепить стропила к мауэрлату. Последовательность:
- В первую очередь нужно поставить саму основную пластину. Это брус, который будет служить опорой для всей стропильной конструкции. Мауэрлат необходимо укладывать поверх стен на бетонный пояс. Стойки изготовлены из оцинкованного металла с шагом 120 см. Диаметр шпилек 10 мм.
