Динамический и статический уровень воды в скважине — что это такое?

Содержание статьи

Что такое динамический и статический уровень

Что такое техпаспорт

Технология измерения показателей скважины

Можно ли измерить показатели своими руками

Как правильно измерить?

Какие обсадные трубы лучше

Основные причины изменения дебита

Советы для владельцев

Уровень воды в скважине необходимо знать для проектирования водоснабжения дома. От уровня воды зависит подбор оборудования. Мы расскажем, какие показатели есть у каждой скважины, и как их правильно измерять.

Когда буровая установка разрушает верхний пласт, давление падает. По законам физики жидкость поднимается вверх, в зону пониженного давления. На определенной отметке разница давлений выравнивается. Там образуется статическое зеркало.

Если из скважины откачивают воду, то уровень жидкости снижается. Во время откачки определяют динамическую глубину. По статистическим данным, разница между двумя показателями связана с продуктивностью. Чем больше воды дает источник, тем меньше разница между значениями.

Форма документа произвольная. У каждой буровой компании свой образец. Документ необходимо аккуратно хранить, пока источник дает воду. Указанная в нем информация пригодится для замены оборудования, ремонта и ликвидации скважины.

Статический уровень воды измерить очень просто. Понадобится длинный шнур и грузило. Замер можно начинать через 60-90 минут после бурения или прекращения откачки. Мокрая часть шнура покажет дистанцию до дна, а сухая — дистанцию до статического зеркала.

При откачке уровень воды падает, не достигая дна. На некоторой отметке падение прекращается. Это динамический уровень воды в скважине. Его высота будет меняться при изменении скорости откачки. Измерять динамический показатель нужно через 30-60 минут после включения насоса. Если начать замеры раньше, результат будет неточным.

Когда вы заказывали бурение скважины в профессиональной компании, вам должны были выдать техпаспорт. Если у вас на руках нет техпаспорта, вы можете измерить уровень воды в скважине самостоятельно. Вам понадобится линейка, насос и шнур с грузилом.

Для определения динамического уровня включите насос. Снова подождите час и повторите процедуру. Будьте внимательны! Услышав громкие звуки, сразу отключите насос. Шум при работе служит признаком сухого хода. Работа насухую приведет к поломке двигателя.

При самостоятельных измерениях нет гарантии, что вы не ошибетесь. Также есть риск случайно уронить в ствол шнур с грузилом или насос. Это приведет к дорогостоящему ремонту. Лучше обратитесь в буровую компанию, чтобы получить расчет и оформить техпаспорт.

Насосная станция нужна для подъема жидкости на поверхность. Для песчаных и артезианских скважин подходят погружные модели. Поверхностные модели не поднимают жидкость с глубины более 8 метров. Погружные модели можно опускать на глубину более 100 метров.

Погружные модели устанавливают ниже статического зеркала. Корпус прибора погружают в толщу жидкости. Воздух не попадает в систему водоснабжения дома. Монтаж насосной станции требует профессионализма. При неаккуратной установке прибор может упасть и заклинить в стволе.

Для выбора модели нужно рассчитать необходимый напор и расход воды. Эти две характеристики зашифрованы в типоразмерах моделей. При заказе на водоснабжение дома под ключ подбор и монтаж техники проведет буровая компания.

Значение динамического уровня	Продуктивность	Что происходит
Повышается	Уменьшается	Поломка насосной станции
Постепенно снижается	Не меняется	Не меняется
Снижается и снова повышается	Не меняется	Сезонные факторы или влияние соседнего источника
Постоянно снижается	Уменьшается	Поломка фильтра или заиливание ствола
На одной отметке с насосом	Уменьшается, есть подсос воздуха	Поломка фильтра, чрезмерное заиливание, высокое потребление

Сезонное изменение дебита и заливание характерно для песчаных скважин. Работа артезианской скважины не зависит от сезона и погоды. Артезианская вода не содержит песчинок, поэтому ствол не заиливается. Дебита водоносного горизонта достаточно, чтобы обеспечивать несколько рядом расположенных источников.

Не выкачивайте за час больше воды, чем указано в техпаспорте. Превышение эксплуатационного дебита может стать причиной поломки оборудования. Чрезмерное потребление иногда приводит к исчерпанию водоносного горизонта. Возможно снижение дебита на вашем участке и на соседних.

С песчаными источниками нужно обращаться бережно, потому что они склонны к заиливанию. Не рекомендуется часто выключать и запускать насосную станцию. Нельзя и надолго оставлять ее выключенной. Если водоотдача снизилась из-за заиливания, закажите прочистку ствола в буровой компании. И подумайте о бурении артезианки, с которой не будет таких проблем.

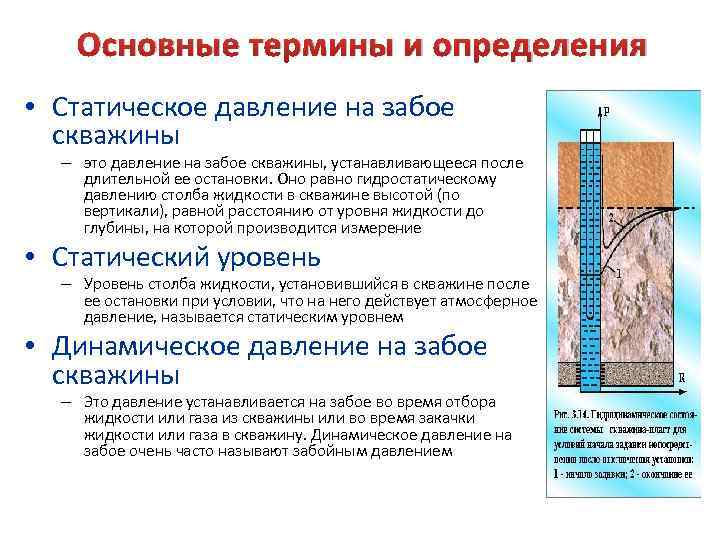

Статический уровень воды — дистанция от земли до поверхности жидкости. Он измеряется при выключенном насосе. Динамический уровень — это глубина водного зеркала при работающем оборудовании. Оба параметра могут изменяться при эксплуатации системы.

Для подбора техники нужно знать уровень воды в скважине. Необходимо измерить два значения: статическое и динамическое. Данные необходимы для подбора скважинного оборудования. Они указываются в техпаспорте. Рассмотрим, что такое статический и динамический уровень воды в скважине, и как измеряются эти показатели на практике.

При достижении водоносного слоя, вода поднимется по обсадной колонне. Движение происходит из-за разницы давления в почве и на поверхности. На определенной высоте вода останавливается. Формируется статический уровень воды в скважине. Замеряется через 1,0-1,5 часа после бурения или выключения насоса.

Высота водяного столба снижается после установки и включения насоса. Техника откачивает воду на поверхность. Образуется динамический уровень артезианской скважины. По законам физики, он всегда ниже статического. Замерять его можно через 30-60 минут после включения насоса.

Разница двух результатов не должна превышать 1 м. Эта разница называется дебитом источника. При артезианском бурении она составляет 2000-5000 литров в час. Если разница составляет 1,2-2,0 и более, техника подобрана неправильно. Нужно найти и устранить ошибку, чтобы оборудование не вышло из строя.

Оба показателя определяются по аналогичному принципу. Разница состоит в условиях измерения. Как определить статический уровень в скважине – при выключенном на полтора часа насосе. Как определить динамический уровень скважины – когда техника работает полчаса или час.

Рекомендуется повторять замеры не реже раза год. Это делается при сервисном обслуживании. Контроль позволит избежать сухого хода насоса (что может привести к его поломке). Результаты могут меняться со временем. Это происходит, когда водяной слой исчерпывается или меняется гидрогеология района. Рассмотрим подробнее все способы узнать уровень воды в скважине.

Не советуем выполнять измерения самостоятельно. Если в замерах будут допущены ошибки, то подобранная техника быстро выйдет из строя. Понадобится покупать новое оборудование. Чтобы избежать неоправданных затрат, поручите эту задачу специалистам.

В быту часто используется механический способ замеров. Он не требует специальных приборов. Необходим тяжелый грузик и длинная веревка. Грузик опускается на дно, а затем извлекается на поверхность. Замеряется длина мокрого участка веревки.

Существует еще один способ. Он дает менее точный результат. Необходимо заполнить водой тару с известным объемом. По времени наполнения вычисляется дебит за час. Результат зависит и от мощности насоса. Однако метод позволяет определить, достаточно ли дебита для потребностей дома.

После бурения мы измеряем статический и динамический показатели. При выполнении замеров может присутствовать заказчик (по желанию). Если на участке есть артезианская скважина с неизвестным уровнем воды, мы готовы приехать по заявке и выполнить измерения.

Для автономного водоснабжения в частном доме обычно выбирают скважину. Качество получаемой из него жидкости намного лучше, чем при заборе из открытого водоема или скважины. При создании и эксплуатации гидротехнического сооружения важно контролировать статический и динамический уровень воды в колодце.

Статический показатель равен расстоянию от земли’ s до уровня, на котором зеркало воды в глубоком колодце находится в состоянии покоя, то есть при неработающем напорном оборудовании. Знание этого показателя позволяет оценить запас подземных источников. На характеристику влияет величина давления внутри пласта, а не сечение шахты артезианского гидротехнического сооружения или его глубина.

Измерение проводят не позднее, чем через час после того, как утихли возмущения в скважине, например, отключился насос. Также не проводите замеры после сильного дождя, чтобы не получить неверную информацию. В поверхностных и песчаных водозаборах показатель обычно совпадает с уровнем грунтовых вод.

Динамический уровень зависит от статической характеристики, с помощью которой определяется глубина погружения скважинного насоса. Измеряется при включенном напорном оборудовании от поверхности земли до поверхности воды. Чтобы насосный агрегат не работал всухую, его необходимо устанавливать ниже определенной отметки с небольшим запасом.

Насосное устройство по отношению к забою шахты должно располагаться на расстоянии не менее одного метра. Минимальный динамический уровень для водозабора и насоса от второй откачки будет суммой этого значения и высоты устройства. При расстоянии от насосного устройства до дна менее полуметра устройство будет захватывать осадочный ил и песок, что скажется на сроке его службы и чистоте воды. Столб жидкости над оборудованием, работающим под давлением, также должен быть не менее полуметра, чтобы снизить риск работы всухую.

При замерах необходимо учитывать, что в период интенсивного водопотребления столб воды в стволе скважины опускается. При этом в гидроустановку поступает жидкость из водоносного горизонта. Чтобы значения были правильными, перед измерением необходимо выждать около часа при работающем насосном оборудовании.

Проверка значений уровня осуществляется через сутки после бурения гидротехнического сооружения и занесения данных в монтажный паспорт. Индикаторы нужны для того, чтобы определить дебит скважины. Он показывает, сколько воды может выдать источник за определенный период времени, например, 10 кубометров в сутки, или 3 кубометра в час.

Зная данные уровней и производительность напорного устройства, нетрудно рассчитать расход. Если рассматривать пример, то насос, способный поднять куб жидкости в час, дает межуровневый перепад в пять метров. Если столб воды чуть больше 15 метров, то реальный расход будет равен трем кубометрам в час или 200 литрам на метр. Так как не рекомендуется снижать динамический уровень менее чем на две трети от общей высоты водяного столба, то эксплуатационный расход составит около двух кубометров в час.

Если жидкость не откачивается, значение дебета всегда будет равно нулю. Это связано с тем, что забойный устье в стволе скважины выполнен равным пластовому давлению. При достижении этих условий поступление жидкости в шахту прекращается.

Для контроля высоты столба воды в источнике водозабора и отключения электродвигателя напорного оборудования при снижении показателя до критического уровня рекомендуется установить датчик уровня воды, что позволит избежать работы всухую.

Первые замеры проводятся после обустройства гидротехнического сооружения и монтажа напорного оборудования. Но затем проводятся дополнительные измерения для контроля дебита скважины. Уровневые показатели рекомендуется проверять при повышенном водоразборе и при отсутствии осадков не менее нескольких суток, когда жидкость в колодезной установке находится на минимуме. Обычно это отмечается в летний сезон, когда на полив насаждений тратится много воды.

Простейшими являются тросовые уровнемеры. Конструктивно представляют собой барабан с намотанным измерительным кабелем. Принцип работы уровнемера следующий – его опускают в шахту до зеркала воды, затем по меткам на тросе определяют необходимый уровень. Но есть устройства с более сложной конструкцией.

Счетчики лотов просты по конструкции и не требуют источника питания. Но при проведении точных замеров посторонние звуки мешают, особенно если вода в шахте находится на большой глубине. Оптимальное расположение уровня грунтовых вод для замеров многоаппаратной – до ста метров от уровня земли.

Для определения уровня воды в колодце используется звуковая волна. Волномер создает его пневматическим выстрелом из пневматической петарды. Далее фиксируется время распространения звука от устья скважины до поверхности воды. Для этого используется устройство, преобразующее время в расстояние.

Проще всего, если гидротехническое устройство создано профессионалами. Специалисты, занимающиеся пробивкой стволов скважин, выдают паспорт на скважину, где указывают результат расчетов уровней и дебитов. В дополнение к этим показаниям документ содержит данные о размерах и материале обсадных труб и рекомендации по использованию подходящего оборудования, работающего под давлением.
