Стена в полкирпича толщина: Стены из кирпича, толщина стен из кирпича по ГОСТу, толщина кирпичной стены — Блог

Особенности кладки стен в полкирпича

В строительстве кирпичного дома или другого объекта чаще всего используется кирпичная кладка в полкирпича, которая подходит для строительства внутренних перегородок, но не позволяет возводить несущие стены толщиной ≤ 380 мм согласно регламента СНиП II-22-81. Документ определяет, что минимальная толщина несущих стен для кирпичной кладки I группы ограничивается диапазоном 4%-5% от высоты дома или этажа. Если высота дома не превышает 5 метров, то несущая должна быть толщиной как минимум 250 мм, то есть, в один кирпич. Толщина же кладки в полкирпича составляет 120 мм, чего недостаточно, чтобы выдержать нагрузку веса дома. Поэтому с целью экономии материалов в регионах с теплым климатом строители идут на хитрость: несущая стена в полкирпича выкладывается с перпендикулярной перевязкой, что с учетом толщины растворного слоя 8-10 мм позволяет добиться стандартов толщины несущей стены в 250 мм.

Такая стена легко выдерживает нагрузки от веса малоэтажного дома, а внутренние стены и перегородки поднимаются обычной кладкой в полкирпича с толщиной стены 120 мм. Основные нагрузки такая стена не принимает, но легко выдерживает вес предметов декора, мебели и бытовой техники. Кроме того, кладка кирпича по такой схеме получается намного прочнее гипсокартонных или деревянных перегородок, а использование только кирпича и раствора – это экономия семейного бюджета, так как кирпича и раствора расходуется в 2 раза меньше, чем при кладке в кирпич, в полтора или два кирпича, и несомненная экономия в сравнении с расходом материалов для перегородок из других стройматериалов.

Строительство и перевязка стен в полкирпича

Основное преимущество, которое выявляет кладка кирпича – нет необходимости усиливать основание пола, даже деревянного. Сам процесс кладки основан на поднятии стен таким образом, чтобы лицевая сторона стены состояла из ложковых поверхностей кирпича. Ложок – это длинная боковая сторона кирпича, тычок – короткая боковая сторона, постель – широкая верхняя и нижняя поверхность изделия.

Кладка в полкирпича осуществляется в один ряд, в шахматном порядке, на цементно-песчаный раствор. Вертикальные растворные швы между кирпичами не должны выстраиваться в одну линию, чтобы не уменьшить прочность кладки и стены. Без штукатурного слоя толщина стены получится 120 мм. Несущая способность такой стены невелика, но, если существует необходимость использовать стену в полкирпича как несущую (например, для опирания стропильной системы или межэтажного перекрытия), нужна предварительная экспертиза и разрешение от архитектурных региональных или городских служб. Стандартное ограничение по весу для таких стен – до 130 кг.

Для перевязки кладки в полкирпича с несущей стеной примыкание выкладывается таким образом, чтобы торцовая поверхность несущей стены была тычковой, а внутренней — ложковой. Количество трехчетвертных кирпичей рассчитывается, исходя из толщины несущей стены. Примыкающие ряды выкладываются через один. Если толщина несущей стены — полтора или два кирпича, с уложенным по схеме «ложок – тычок» первым рядом, то следующий ряд укладывается по схеме «тычок — ложок», и т. д.

Где еще можно применять кладку в половину кирпича:

1. В качестве ограждений.
2. Как межкомнатные ненесущие перегородки с хорошими шумоподавляющими параметрами и возможностью декоративной отделки любыми материалами.
3. В строительстве хозяйственных объектов – сараев, веранд, павильонов, гаражей.
4. В строительстве ограничивающих конструкций: предотвращение оползней на участке, размежевание земельного надела, и т.д. В процессе строительства наружных ограждений нужно учитывать, что ветровая нагрузка кирпичных стен, толщина которых составляет 12 см, высотой 1,5 м и длиной ≥ 2 м составляет не больше 350 кг.

Подготовка к процессу кладки

Составляется схема стены и порядок укладки, со всеми необходимыми размерами и с привязкой к плану помещения или дома. Исходя из схемы, рассчитывается количество стройматериалов – раствора и кирпича. Практика показывает, что для 1 м2 кирпичной стены понадобится требуется 61 единица стандартных изделий, или 45 единиц полуторных. Также схема включает в себя прорисовку укладки с учетом толщины растворных швов.

При строительстве стены внутри дома поверхность пола и потолка на месте будущей перегородки выравнивается: строганием для деревянных полов и заливкой раствора для бетонных поверхностей.

Если стена возводится снаружи, то под нее необходим мелкозаглубленный фундамент, который закладывается так:

1. Роется траншея шириной ≈ 300-400 мм, и глубиной ≈ 500-600 мм, дно застилается песчаной подушкой, толщина которой должна быть не меньше 100 мм. Песок увлажняется и трамбуется.
2. Монтируется дощатая или металлическая щитовая опалубка.
3. Ров заливается раствором бетона (песок – 3 части, щебень – 3 части, цемент – 1 часть) без армирования.
4. После четырехнедельного затвердевания и высыхания бетона опалубка снимается.
5. Кирпич на основание фундамент нужно выложить таким образом, чтобы длинная ось фундамента совместилась с осью стены.

Затем готовятся инструменты и стройматериалы для кладки:

1. Бетономешалка или емкость для цементно-песчаного раствора.
2. Строительный миксер, шпатели и мастерки, печной молоток для раскалывания кирпича, прави́ло.
3. Строительный уровень, отвес, шнур, металлический угольник, приспособление для расшивки для швов.
4. Заготавливаются цемент, песок, кирпичи.

Как выкладывается стена в полкирпича

Песок должен быть чистым – речным или просеянным. Цемент для кладки в половину кирпича необходимо использовать не ниже марки M 500. Все кирпичи нужно пропитать водой, уложив их в резервуар и полностью залив их. Время нахождения в воде – не меньше часа. Влажный кирпич не будет забирать влагу из раствора, что позволит цементу схватываться равномерно, обеспечивая расчетную прочность стены.

Начало укладки: первыми выводятся угловые опоры. На первый кирпичный ряд укладывается второй, и процесс продолжается до верхнего ряда после арматурного сеточного каркаса. Угловая кладка имеет в высоту 5 кирпичей, уложенных таким образом, чтобы направляющий кирпич перекрывал (перевязывал) друг друга под углом 900. Каждый ряд необходимо контролировать на вертикальность и горизонтальность при помощи уровня. Кирпичи вдавливаются в раствор только по центру изделия, чтобы не допустить смещения в стороны.

После укладки кирпича до первого слоя армопояса вдоль первого ряда натягивается шнур для контроля укладки. Ровным слоем на весь ряд наносится раствор и укладываются кирпичи. После третьего ряда проверяется ровность стены. После укладки каждого последующего ряда шнур приподнимается на высоту кирпича. Чтобы обеспечить требуемую прочность, после пятого ряда рекомендуется сделать двух-трехчасовой перерыв в работе, чтобы дать раствору схватиться. Чтобы быстрее построить стену, разрешается использовать двойной кирпич марки M 150 высокой прочности, который имеет размер: 120 х 138 х 250 мм.

Так как двойной кирпич имеет большие размеры, есть смысл придать кладке бо́льшую прочность при помощи более частого сеточного армирования. В продаже есть готовые сетки с прямоугольным или зигзагообразным профилем, но можно изготовить стеку и своими руками. Прямоугольная армосетка должна укладываться горизонтально через каждые пять рядов. Сетка с зигзагообразным профилем прокладывается в присоединенных местах кладки, ее прутья соединяются сваркой или вязанием проволокой. При проведении армирования сетка укладывается так, чтобы концы прутьев на 5 мм выступали за стену. Это необходимо для контроля наличия армирования. После затвердевания раствора эти выступающие конца можно срезать или загнуть.

какая должна быть в зависимости от температуры зимой

• 1 Внутренние перегородки
• 2 Наружные стены
• 3 Внутренние и наружные несущие конструкции
• 4 Как подсчитать количество материала в зависимости от толщины конструкции
• 5 Заключение

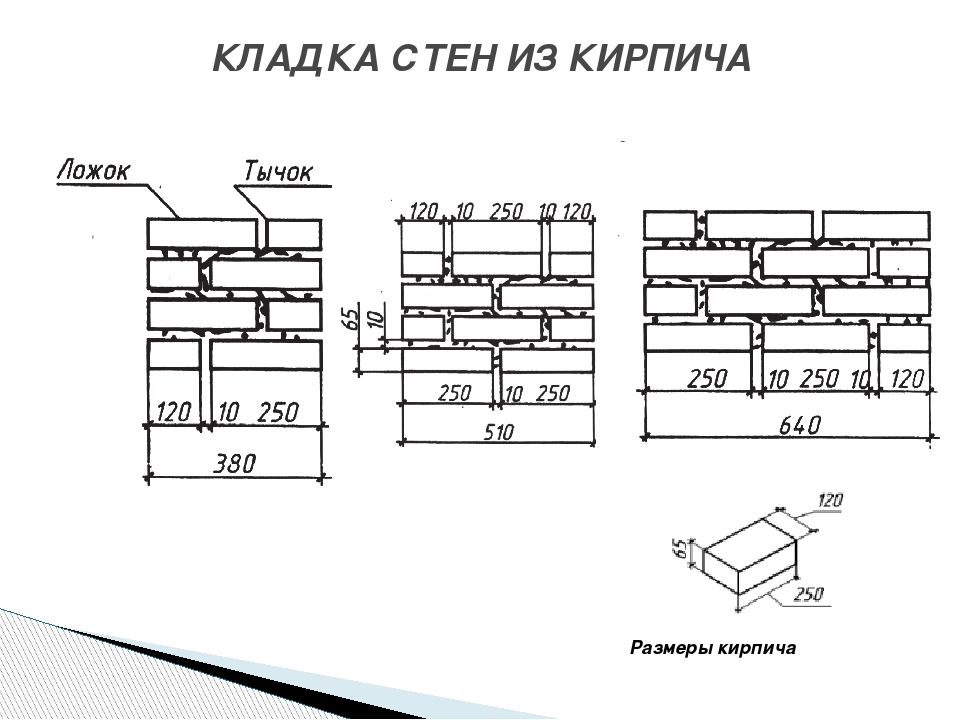

Определяется толщина кирпичной стены в зависимости от функционального предназначения конкретного сооружения. Наилучший выбор в этом вопросе очень важен.

Толщина кирпичных стен зависит от таких факторов, как качество постройки и расход материала.

Оптимально установленная толщина стены из кирпича позволяет решить 2 главные задачи: достичь высокого качественного уровня постройки и максимально точно рассчитать расходное количество материала.

Внутренние перегородки

Основное назначение внутренних перегородок — разделение пространства на локализованные части. Они, как правило, сооружаются по линиям самого удобного размежевания. Часто такие линии приходятся на слабые места перекрытий. Поэтому внутренние перегородки не должны быть громоздкими. При этом сохраняются высокие требования к их прочности.

Для уменьшения нагрузок минимальная толщина стены из кирпича сооружается кладкой на ребро. Этот вариант еще определяется понятием «в четверть». Толщина перегородки без отделочных материалов будет составлять 6,5 см. Она приемлема при небольших проемах — до 1,5 м или 2 м.

Сравнение толщины стен из различных материалов.

Если же длина перегородки превышает указанные цифры, то конструкцию желательно усилить армированной проволокой.

Оптимальная толщина перегородок дома составляет полкирпича (12 см). Такая конструкция обладает большей прочностью и устойчивостью. Особенно это важно при увеличенной высоте — 3 м и больше.

Перегородки в полкирпича способны перекрывать любую длину дома. Они обеспечивают хорошую звукоизоляцию.

При этих видах кладки ряды смещаются. Вертикальные швы предыдущего ряда должны перекрываться последующим рядом.

Применяется порядовая кладка.

Наружные стены

Толщина наружных стен увеличивается, поскольку они выполняют сразу несколько функций. Они должны обеспечить комфортное проживание во время зимнего и летнего периодов, а также должны быть достаточно прочными, с высоким уровнем звукоизоляции. При минимальных требованиях эти задачи выполняет конструкция в 1 кирпич (25 см).

Однако нужно обратить внимание на температурные показатели и найти ответ на вопрос, какой должна быть толщина стены соответственно с показателями морозостойкости. При использовании обычного кирпича кладка в 1,5 ряда (38 см) приемлема при температурах до -12°С.

Толщина в 2 кирпичные единицы (51 см) уместна при температурах до -20°С. Толщина стен в кирпичном здании, возводимом на территории с температурой до -32°С должна составлять 2,5 кирпича (64 см). Для других температурных режимов следует подбирать материал с повышенной морозостойкостью.

Этапы кладки кирпичей.

Минимальная тонкость наружных стен (25 см) не всегда обеспечит температурный комфорт и надлежащий уровень влажности внутри здания. При минимальной тонкости требуется их утепление. Поэтому в современном строительстве универсальными стали кладки 1,5-2 кирпича.

Внутренние и наружные стены дома из кирпича должны быть связаны между собой. Только тогда они смогут образовать единое целое.

Нарушение этого требования чревато отсутствием общей целостности и недолговечностью постройки, может привести к крушению здания.

Внутренние и наружные несущие конструкции

Прочность несущих конструкций не обязательно определяется их толщиной. Другими словами, самые толстые стены не всегда являются самыми крепкими, прочными и надежными. Поэтому нужно с максимальной точностью определить минимальную и максимальную толщину несущих стен в кирпичном доме.

Функциональное назначение несущих конструкций — выдерживать различные весовые нагрузки. Давление на несущие элементы здания увеличивается плитами перекрытия, верхними этажами, перегородками, крышей.

Чаще всего возникает необходимость возведения внутренних несущих опор под плиты либо под балки перекрытия. Как правило, хватает толщины стен в 1 кирпич. Если же стык между перекрытиями попадает на несущий элемент, то его необходимо сооружать в 1,5 кирпича.

Для создания прочного остова здания все несущие элементы, расположенные по внешним углам, при состыковке с внутренними несущими конструкциями желательно армировать сеткой либо арматурой. Делают это через каждые 5 рядов.

В наружной отделке здания используют подпорные колонны либо несущие углы. В таких случаях минимальная толщина — 1,5 кирпича. На более точное определение влияет вес нагрузки и размеры стенных проемов.

Как подсчитать количество материала в зависимости от толщины конструкции

Для того чтобы удачно подсчитать расходное количество материала при возведении стен, нужно учесть размеры конкретного вида кирпича и предполагаемые размеры сооружения.

Для примера обозначим толщину наружной стены из кирпича 25 см. Это стандартные параметры стен дома, сооружение которого допустимо в регионах с холодными температурами.

Расчет расхода для кирпичной стены.

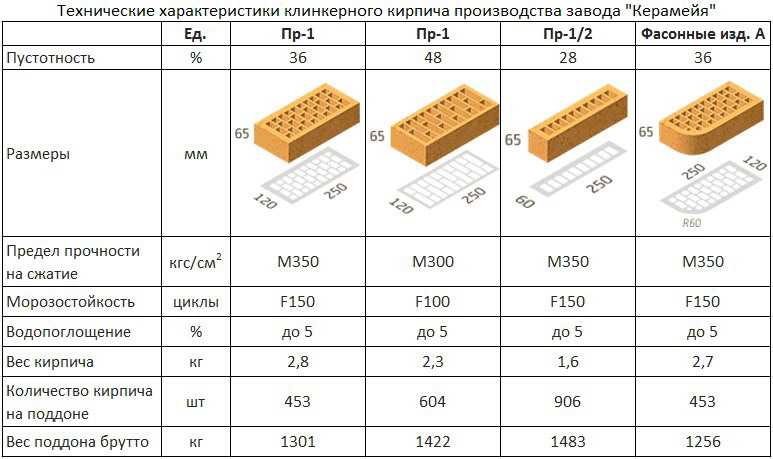

В подсчеты включаем обычный рядовой кирпич. Его размеры — 250x120x65 мм. Предполагаемая конструкция будет иметь 5 м при высоте 3 м. Вначале вычисляется площадь возводимой поверхности: 5 x 3 = 15 кв м.

Потом определяется число горизонтальных и вертикальных швов. Допустимая их толщина -1,2 см и 1 см соответственно. При 1 кв м кладки на швы отводится приблизительно 1 ряд по горизонтали и 1 по вертикали. Это равняется приблизительно 24 шт.

Далее проводятся несложные подсчеты, связанные с параметрами кирпича. В приводимом примере заданная толщина предполагает ее сооружение в один кирпич. Поэтому учитываемый размер вычисляется путем простого умножения высоты на ширину: 0,065 м x 0,12м=0,0078 кв м.

На завершающем этапе подсчетов площадь конструкции делится на площадь 1 кирпича: 15 кв м¸ 0,0078 кв м = 1923 шт. Это число без учета швов. Вспомнив, что 1 кв м стены швы «съедают» около 24 шт., определим число кирпичей: 24 x 15 = 360 шт. Столько нужно отнять от полученных грубых расчетов. В итоге нужно 1563 шт.

Для облегчения подсчетов можно использовать данные по расходам материала на 1 кв м кладки в зависимости от толщины сооружения:

• четверть кирпича — 26 шт;
• полкирпича — 52 шт;
• 1 кирпич — 104 шт;
• 1,5 кирпича — 156 шт;
• 2 кирпича — 208 шт;
• 2,5 кирпича — 260 шт.

Точность расчетов может корректироваться качеством продукции. Обычно к установленному числу добавляют еще порядка 10% от полученного количества. Этот показатель покрывает расходы на битый или некачественный материал.

Заключение

Удачно выбранная толщина стен из кирпича качественно повышает эксплуатационные характеристики здания или помещения. Кирпичные стены достаточной толщины обеспечат долговечность сооружения, комфорт и уют для его обитателей.

Отзывы и комментарии к статье

Важность толщины стенок — внутренние обследования

14 октября 2022 г. /в нашем блоге/от martincastreeSAMSUNG CAMERA PICTURES

Толщина стенок

Вдохновленные интересом к тепловым характеристикам и влиянию толщины стенок, мы сняли это видео. В результате мы должны углубиться в это. Это не считая каменных стен. Это будет сохранено на другой день. Итак, с точки зрения тепло- и водопроницаемости кирпичных стен. Основной строительный кирпич пористый. Это до некоторой степени противоречит здравому смыслу, поскольку вы предполагаете, что кирпичи водонепроницаемы. Разве что с использованием плотного инженерного кирпича их нет. Это одна из причин того, что вокруг дымоходов часто возникает сырость.

Полые стены.

Как мы говорили на видео, полая стенка обычно видна по ее толщине, более 300 мм. Полая стена представляет собой две стены толщиной в полкирпича, соединенные вместе. Это дает преимущество при проникновении влаги, поскольку вода может пропитать внешний лист, в то время как внутренний остается сухим. Есть вопросы по связям. В общем, это Роллс-Ройс в мире жилых стен. Они могут быть заполнены полостью для улучшения тепловых характеристик. Они считаются «средними» в соответствии с EPC. Они очень хорошо работают с этих двух точек зрения. Когда они изолированы, они считаются «хорошими» для целей EPC.

Сплошные стены.

Как показано на видео, они имеют толщину 9 дюймов, но немного больше, если их оштукатурить и оштукатурить. Они, как правило, имеют имперские размеры, поскольку они были до 1970-х годов. Во время сильных штормов в 2015 году мы видели, как многие из этих стен полностью промокли из-за сильного, продолжительного проливного дождя. Это очень странное явление; однако многие страховщики отклонили претензии, поскольку они были сочтены проникающей влажностью, а не событием. Хотя конструктивно они хороши, они очень тонкие и могут деформироваться по разным причинам. С точки зрения обслуживания повторное наведение является общей ошибкой. Они считаются «очень плохими» с точки зрения EPC.

Стены толщиной в полкирпича.

Это очень хлопотно. Мы сделали немного больше об этом в отдельном видео, которое можно посмотреть здесь. Когда их заносят в дома, они часто хорошо спрятаны глубокой сухой подкладкой и толстым слоем штукатурки, поэтому их трудно обнаружить. Они ужасно работают с тепловой точки зрения, а дефекты, связанные с конденсацией и плесенью, являются одним из признаков того, что стена может быть толщиной в полкирпича. Мы видели, как недвижимость отказывалась от ипотеки, например, если кухня находится в пристройке толщиной в полкирпича. Конструктивно стены очень тонкие и довольно легко деформируются и трескаются при минимальной нагрузке или изменении состояния почвы.

https://www.domesticsurveys.co.uk/wp-content/uploads/sites/1007/2022/01/logo.jpg
0
0

Мартинкастри

https://www.domesticsurveys.co.uk/wp-content/uploads/sites/1007/2022/01/logo.jpg

martincastree2022-10-14 10:01:192022-10-14 20:09:45Важность толщины стенки

Внутренние обследования

Внутренние обследования — это независимая служба по обследованию зданий, предоставляющая
высококачественные персональные услуги и удовлетворяющая потребности клиентов в Бристоле, Бате и Глостершире.

Часы работы

Понедельник — 09:00 — 17:00
Вторник — 09:00 — 17:00
Среда — 09:00 — 17:00
Четверг — 09:00 — 17:00
Пятница — 09:00 — 17:00

Последние блоги

• Новый стандарт обследования домов RICS 2021
  31 марта 2023 г.
• Анкетирование
  24 марта 2023 г.
• Преграды
  24 февраля 2023 г.
• Границы
  15 февраля 2023 г.
• Фехтование
  12 декабря 2022 г.

Облако тегов

чердак
бинокль
битум
блог
влажный
решение
настольный
домашний сюрвейер
внутренние опросы
двери
Истон
чувствовал себя
полное обследование здания
желоб
желоба
покупка дома
осмотр
внутренние стены
инвестиции
Лейнинг
притертый
расположение
чердак
чердаки чердаки
движение
предложение
подача
разбитый
свойство
имущество населенный пункт здания факторы освещение криминал парковка транспорт движение здание осмотр аншлаг покупка дома
исследовать
обследование жилых помещений
РИКС
крыша
крыши
войлок
вспомогательный танк
обзор новостей
геодезист
опросы
плитка
ГРАНИ
МОКРАЯ ГРАНИ
окна и двери
окна

Наши обзоры

© Copyright — Внутренние опросы

English Bond и Flemish Bond — особенности и различия

🕑 Время чтения: 1 минута

English Bond и Flemish Bond — два наиболее распространенных образца кирпичной кладки, используемых при возведении стен. Схема кирпичной конструкции с чередующимися рядами кирпичей, уложенных в виде подрамников и перемычек, образует английскую связь. Фламандская перевязка — это кирпичная конструкция, состоящая из чередующихся носилок и заголовков для каждого ряда.

Читайте также: Типы скреплений в кирпичной кладке

Подробные особенности английских и фламандских скреплений, а также их различия объясняются в этой статье.

Contents:

• English Bond
  • Features of English Bond
• Flemish Bond
  • 1. Double Flemish Bond
  • 2. Single Flemish Bond
• Difference between English and Flemish Bond

English Bond

Английская связка может быть изготовлена ​​практически для любой толщины стенки. Эта связь является самой прочной среди всех других связей. Эта связь состоит из чередующихся рядов коллекторов и носилок, как показано на рисунке 1.

Рис.1. Английский Связка в кирпичной кладке

Также читайте: Типы связки в кирпичной кладке

Как показано на рисунке выше, вертикальные швы накладываются друг на друга. Далее следуют вертикальные стыки носилочного ряда. Вертикальные стыки разбиваются, чтобы стыки не образовывались в линию, с помощью доводчика. Ближний ферзь помещается после заголовка квойна для каждого курса заголовка.

На рисунке 2 и 3 показаны английские связки для стен различной толщины.

Рис.2. Английская перевязка для толщины стены в один и полтора кирпича Рис.3. Английская связка для толщины стены в два и два с половиной кирпича

Особенности английской связки

Основные характеристики английской связки:

1. Непрерывные вертикальные швы не образуются.
2. На высоте альтернативный курс показывает либо жатки, либо носилки.
3. Каждая жатка в альтернативном ряду проходит по центру над стыком, образованным двумя носилками под ней.
4. Подрамники имеют нахлест минимум на четверть своей длины над жатками. Это относится к курсу на носилках.
5. Стены, состоящие из нескольких полукирпичей, выглядят одинаково с обеих сторон. Следовательно, курс, который показывает носилки на передней стороне, будет показывать носилки на задней стороне.
6. На стенах, состоящих из нескольких нечетных полукирпичей, видны носилки с одной стороны и перемычки с другой.
7. Средняя часть более толстых стен состоит из коллекторов.
8. Королева ближе не требуется для курса носилок. Он используется для курса заголовка, размещенного сразу после заголовка quoin. Ни один ход заголовком не должен начинаться с приближения ферзя.
9. Швы, образованные в гребневом ряду, больше (в два раза), чем в носилочном ряду. Следовательно, стык в верхнем ряду сделан тоньше по сравнению с стыками в ложковом ряду.

Фламандская облигация

Фламандская облигация состоит из каждого ряда чередующихся заголовков и подрамников. Каждый альтернативный курс начинается с заголовка quoin в углу. К следующему заголовку quoin, quoin close размещают чередующимися курсами, чтобы создать лицевой нахлест. Шаблоны расположены таким образом, что каждый заголовок поддерживается по центру над подрамником под ним.

Фламандские облигации могут быть:

1. Двойные фламандские облигации
2. Одинарные фламандские облигации

1.

Двойные фламандские облигации

На рисунке 3 ниже показана двойная фламандская облигация с чередующимися заголовками и растяжками в каждом ряду. Особенность двойной фламандской облигации в том, что она имеет одинаковый вид как на лицевой, так и на оборотной стороне. Следовательно, эта особенность дает лучший внешний вид по сравнению с английской связкой для всей толщины стенки.

Рис.4. Двойная фламандская перевязка в кирпичной кладке Рис.5. Двойная фламандская связь

Особенности двойной фламандской облигации

Основные характеристики двойной фламандской облигации:

1. На каждом ряду попеременно размещены жатки и подрамники.
2. Облицовка и обратная сторона стены имеют одинаковый вид.
3. В альтернативных рядах доводчики размещаются рядом с заголовками.
4. В стенах с нечетным кратным полкирпича применяются половинные и трехчетвертные биты.
5. Стены, кратные половине кирпича, не требуют бит.

2. Одинарная фламандская облигация

Одинарная фламандская облигация состоит из двойной фламандской облигации на лицевой стороне и английской облигации в качестве подложки с сердцевиной в каждом ряду.
