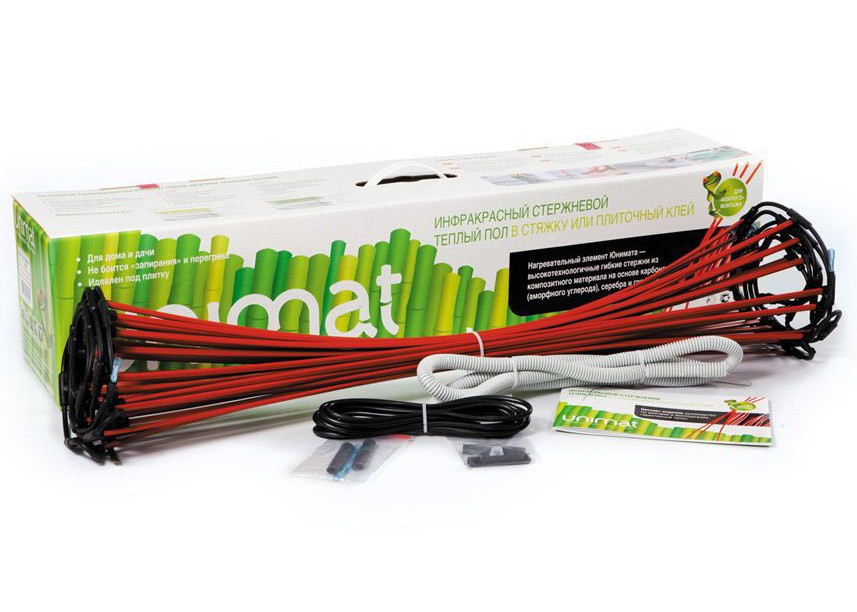

Стержневой теплый пол: Стержневой теплый пол UNIMAT RAIL 130 Вт/м2, 3 пог/м

Содержание

Стержневой теплый пол: что это такое на самом деле

Читайте в этой публикации:
Стержневой теплый пол: его преимущества и недостатки
Стержневой карбоновый теплый пол: а как же преимущества
Стержневой теплый пол под плитку: особенности установки
Стержневой электрический теплый пол: мифы от производителей

Примерно понять суть стержневых обогревателей пола несложно – исходя из названия, они выполнены в виде сравнительно небольшой длины тонких, отнюдь не гибких элементов. Как правило, это карбоновые трубки – то есть это изначально система, работающая по принципу инфракрасного подогрева. Как и все другие системы теплых полов, стержневые обогреватели имеют ряд своих особенностей – выражаются они не только в конструктиве, но и в преимуществах с недостатками и даже в технологии установки. В общем, изучить ее не только можно, но и нужно хотя бы для того, чтобы понять, чем она отличается от своих стандартных и привычных для всех людей собратьев. Этим мы и займемся в данной статье – вместе с сайтом stroisovety. org мы подробно разберемся с особенностями, которыми обладает стержневой теплый пол.

Стержневой карбоновый теплый пол фото

Стержневой теплый пол: его преимущества и недостатки

Начнем с недостатков, так как именно они решают, быть или не быть тому или иному материалу, системе, технологии признанными или нет. Недостаточно, чтобы технология работала. Очень важно, чтобы она делала это надежно, экономично и при этом стоила небольших денег, чего не скажешь о стержневом теплом поле. Уже изначально ее приобретение обходится в круглую сумму – это самый дорогой на сегодняшний день теплый пол, что и считается основным его недостатком. В принципе, если знать, за что платишь, то, возможно, он и будет стоить своих денег, но в данной ситуации это не совсем так. И это мы увидим дальше, изучая недостатки, которыми обладает стержневой инфракрасный теплый пол.

  1. Экономичность в работе. В принципе, она не больше и не меньше, чем у обычной пленочной инфракрасной системы – она точно такая же, и это уже само по себе можно назвать недостатком. Зачем создавать новую систему, если она ничуть не лучше своих существующих аналогов?
  2. Монтаж. Принцип установки стержневого пола практически такой же, как и у кабельной системы подогрева, за исключением несколько усложненной схемы электрической обвязки. Опять-таки, движения в лучшую сторону не наблюдается.
  3. Все та же мокрая технология установки, которая предусматривает монтаж стержневых нагревателей в стяжку пола. Как минимум такой подход к делу ограничивает область применения системы и делает ее непригодной к ремонту.
  4. Что касается гарантии производителя, которая должна бы исправить эту ситуацию, так ее тоже нельзя назвать длительной – все тоже самое, что и с кабельными и инфракрасными теплыми полами.

    Стержневой теплый пол фото

Странно как-то получается – покупая такой подогрев пола, человек платит заведомо большие деньги, как говорится, непонятно за что. По сути, за необычность системы. Осознание этого и отвергает современного покупателя от стержневого теплого пола. Именно по этой причине его производством практически никто не занимается – компаний-производителей совсем немного. Это южнокорейские предприятия CALEO со своим стержневым теплым полом UNIMAT и предприятие FELIX, производящее практически такую же систему с названием RHE (ширина стержней в их системе всего на 1см меньше и составляет 0,82м вместо 0,83м).

Стержневой карбоновый теплый пол: а как же преимущества

У вас, наверное, точно сложилось впечатление, что стержневая система подогрева отличается только стоимостью и никаких других преимуществ не имеет. Это не совсем так – на что-то ведь делалась ставка в процессе разработки этих нагревательных элементов. А делалась она на волновой диапазон излучаемого ими тепла – он находится в пределах от 8 до 14мкм. В отличие от остальных инфракрасных обогревателей, эти волны воздействуют не только на пол и его декоративное покрытие, но и на предметы в помещении. А это дополнительный нагрев – тепло в помещении будет идти не только от пола, но и от мебели в комнатах. Очень сомнительное заявление – скорее всего это приманка для несведущих людей, которым невдомек, что инфракрасное излучение не проходит через преграды, которыми являются и стяжка, и клей, и декоративное напольное покрытие. В общем, стандартная конвекция и ничего более.

В принципе, это мало сказывается на эффективности работы системы – этот момент по-прежнему зависит от мощности нагревательных элементов. Тот же CALEO со своим UNIMAT заявляет 116Вт на каждый метр длины теплого пола – на практике эти данные несколько отличаются отнюдь не в меньшую сторону. Энергопотребление такой системы доходит до 250Вт – наверное, наш электрический ток отличается от корейского аналога.

Стержневой теплый пол под плитку: особенности установки

Как и говорилось выше, монтаж стержневого теплого пола производится практически точно так же, как и установка любой другой подобной системы – схема их сборки примерно одинаковая. На черновой поверхности пола раскатываются маты, которые своими холодными концами подсоединяются к терморегулятору. Как и в других системах, предусматривается установка термодатчика. В общем, практически без изменений.

  1. Сначала создается ровный черновой пол – цементная стяжка пола.
  2. Потом после высыхания она накрывается отражающей теплоизоляцией. Здесь имеется один отличительный нюанс – карбоновые нагреватели не любят соседства алюминиевой фольги. Об этом моменте необходимо позаботиться при выборе теплоизоляции данного типа и отдать предпочтение простому изолону, отражающая поверхность которого изготавливается из полипропилена или лавсана.
  3. Дальше расстилаются маты, которые крепятся к отражающей теплоизоляции специальным скотчем.
  4. Устанавливается терморегулятор, к которому подсоединяется термодатчик и сами нагревательные маты.

    Стержневой теплый пол под плитку фото

После подключения всего этого дела к сети электроснабжения, система проверяется на работоспособность, после чего заливается стяжкой толщиной в 20-30 мм. Как вариант, сразу сверху нагревательных матов может быть уложена кафельная плитка с применением специального клея для теплого пола. Самое сложное во всей этой истории – это электрическое подключение. Корейцы, конечно, молодцы, но непрофессионалу разобраться со всем этим делом будет весьма и весьма сложно. В принципе, при желании возможно.

Стержневой электрический теплый пол: мифы от производителей

Среди всего прочего, в качестве достоинств инфракрасного стержневого подогрева пола производители указывают много моментов, которые, мягко говоря, не соответствуют истине – это кроме того, что уже было сказано выше. Они рассчитаны на простого человека – так сказать, несведущего в банальных физических законах и прочих вещах.

  1. Ионизация воздуха. Этого не может быть просто потому, что нагревательные элементы изолированы от воздуха, а плитка или декоративное напольное покрытие делать этого не может даже при нагревании.
  2. Нейтрализация посторонних запахов. Любой пол начинает выделять свой персональный запах при нагревании. Но дело даже не в этом – все присутствующие запахи попросту удаляются благодаря конвекции воздуха. Такой эффект наблюдается со всеми типами теплых полов.
  3. Не сушит воздух. Любое тепло приводит к испарению определенного количества жидкости.

    Стержневой инфракрасный теплый пол фото

  4. Подводя итоги, можно сказать только одно – это ничем не выдающаяся система. Мало того, все ее показатели говорят о том, что это простая разновидность кабельного теплого пола, основное отличие которого заключено в принципе соединения этого кабеля. И это еще не все – карбоново-углеродные трубки, несмотря на заявленный срок эксплуатации, как правило, не протягивают и малую часть этого срока. Спустя год-полтора они массово начинают выходить из строя. Поинтересуйтесь отзывами людей, уже успевших столкнуться с этим чудо корейской техники – по большому счету, она не стоит и выеденного яйца, не говоря о тех деньгах, которые за нее просят.

Вердикт только один – стержневой теплый пол в том виде, как его предлагают нам, является очередным навязыванием буржуйского империализма, старающегося продать человеку даже чистый воздух, которым мы все должны дышать свободно, а не вдыхать отравленный промышленностью городской смог.

Автор статьи Александр Куликов

устройство, монтаж своими руками, отзывы

Стержневой теплый пол обогревает помещение волнами инфракрасного диапазона. Это излучение характерно тем, что греет не воздух, а предметы, которые находятся в комнате, а те уже отдают тепло воздуху. Этого излучение обладает лечебными свойствами и положительно влияет на состояние нервной системы, уничтожает запахи и ионизирует воздух.

Структура и свойства

Этот вид инфракрасного обогревателя теплого пола имеет вид множества стержней, которые параллельно подключены при помощи гибких соединительных проводов. Они чем-то напоминают веревочную лестницу. В стержнях находится материал, состоящий их карбона, серебра и меди. Когда на карбон попадает ток, он интенсивно выделяет тепловую энергию. Чем хорош стержневой карбоновый пол, так это тем, что обладает свойствами саморегуляции: количество выделяемого тепла зависит от его температуры. То есть при местном повышении температуры (поставили на пол что-то, пол из-за плохой теплоотдачи нагрелся) он выделяет меньше тепла и температура понижается. Это свойство не говорит о том, что система со стержневыми нагревателями не нуждается в терморегуляторе. Терморегулятор управляет потребляемой мощностью (экономит деньги на отопление), а саморегуляция предотвращает от перегрева (продлевает срок «жизни»).

Стержневой инфракрасный саморегулирующийся мат

Система отопления с греющими стержнями, как и все системы электрического теплого пола, требует установки терморегулятора и датчика температуры пола. Без них обогревательные элементы работают, но постоянно на одной мощности. Ни о какой экономии в этом случае речь не идет, а срок службы становится намного меньше.

Недостатки стержневого пола

Главный недостаток — высокая цена. Она намного выше даже чем у инфракрасных пленочных теплых полов, которые тоже дешевыми не назовешь. Второй недостаток — довольно сложное электрическое подключение (для людей несведущих). И третий — «мокрый» монтаж в стяжку или плиточный клей. Это означает, что ни о какой мобильности или строчном устройстве речь не идет, а также о том, что при необходимости ремонта придется разбивать стяжку.

Монтаж

Начинается все с выбора места и установки терморегулятора. Его нужно расположить в удобном месте. Чаще всего это где-то в районе выключателя. Если пол будете делать в помещении с высокой влажностью (ванной и т.п.), то терморегулятор выносится в сухое помещение. При этом не забывайте, что датчик температуры и провода от нагревательных матов будете подключать к нему.

Затем рисуете план помещения в масштабе, выделяете на нем зоны, где установка обогревателей не нужна (под диванами, шкафами и т.д.). В оставшейся зоне разрабатываете план укладки инфракрасных стержней. Начинаться и заканчиваться маты должны 15-20см расстояние от стен. Ширина этого материала стандартная 83см. Потому тут особо ничего не придумаешь. Располагаться полосы греющих стержней могут на некотором расстоянии, а вот пересекаться и соприкасаться не должны.

Схема монтажа теплого стержневого пола

Для укладки стержневого нагревателя пол должен быть ровным и чистым, иначе одинаковую толщину стяжки, а значит, и равномерного нагрева поверхности вы не добьетесь. Еще одно условие нормальной работы: для хорошей эффективности обогрева и для того чтобы за электричество не пришлось платить много, нужно сделать хорошую теплоизоляцию пола. Толщина материала для теплоизоляции зависит от того, какой тип помещения у вас находится снизу. Если это квартира, в которой есть отопление, достаточно рулонного не очень толстого теплоизолятора. Если вы живете на первом этаже, нужны будут более серьезные материалы: плиты полистирола, маты минеральной ваты и т.п. — зависит от климата и материала перекрытия, того как сделан черновой пол и т.д.

Для уменьшения потерь тепла на обогрев стен, необходимо проложить теплоизолятор и вдоль стены (с заходом на нее). Это может быть и демпферная лента, которая одновременно не даст образоваться щели под влиянием теплового расширения. А можно уложить ленточный утеплитель или полосу пенополистирола высотой в десяток сантиметров. После того, как уложите стяжку или плитку излишки отрежете, а потом установите плинтус.

Стержневой теплый пол характеристики

Для теплоизоляции поверхности пола рекомендуют брать теплоизолятор с металлизированным верхним слоем. Обратите внимание! Не фольгированным, а металлизированным. При внешней схожести характеристики у материалов разные. Фольга и фольгированные материалы в стяжке очень быстро разрушаются, буквально рассыпаясь в труху. А металлизированные покрытия с лавсановым или другим напылением прекрасно себя в бетоне чувствуют многие годы.

О том, какие материалы лучше использовать при укладке теплого пола читайте тут.

Укладывать плиты или полотна материала нужно вплотную, без зазоров. Если есть какие-то щели их нужно заполнить. Стыки проклеиваем скотчем или металлизированной клейкой лентой (если используем такие же материалы). Теперь можно раскатывать стержневой рулон. Начинают от той стены, на которой располагается терморегулятор.

Монтаж теплого стержневого пола под мягкие напольные покрытия

Дойдя до отметки, где нужен разворот, берете ножницы или бокорезы, и разрезаете соединительный провод посередине между двумя стержнями (не возле одного из них, а именно посередине). Поворачиваете рулон на 180о и раскатываете в обратном направлении. Так повторяете до тех пор, пока не покроете всю площадь. Есть еще один способ — покупать не один большой рулон, а несколько маленьких подходящей длины. Тогда резать ничего не нужно. Например, стержневой теплый пол Unimat продается в комплектах от 1 до 7 метров (шаг при этом 1м). Есть также рулон на 25 метров. Например, если обогреваемая площадь в вашем помещении 6 метров, но вы планируете две полосы по три метра, то можно или купить один комплект на 6 метров и разрезать его в необходимом месте, или приобрести 2 комплекта по 3 метра и просто раскатать их рядом. Заплатите вы в обоих случаях одинаково (цены взяты с официального сайта Caleo, ведь «Юнимат» — это тоже их продукция).

Разложив маты на поверхности, фиксируете их скотчем к утеплителю и друг к другу. Затем в шахматном порядке вырезаете в утеплителе окошки для лучшей стыковки плиточного клея или стяжки с черновым полом (отсюда, кстати, следует, что черновой пол должен быть цементным или бетонным, о чем производители не говорят).

Электрическое подключение стержневых полов

Теперь настал черед сборки электрической схемы. В тех местах, где разрезали соединительные провода и требуется электрическое соединение, зачищаете изоляцию примерно на 0,7-1см. Берете коннектор, который идет в комплекте с нагревательным элементом, и в один из контактов вставляете оголенный проводник. При помощи клещей или пассатижей зажимаете его, проверяете на прочность соединения (дергаете).

Установка стержневого инфракрасного теплого пола

На провод надеваете термоусадочную трубку, также зачищаете его от изоляции и затем вставляете во второй контакт коннектора, зажимаете. Проверив на прочность соединения, берете строительный фен и нагреваете термоуадочную трубку, в которую вставлен коннектор. Потом натягиваете второую и тоже ее разогреваете до тех пор, пока она не обожмет соединение. Получили надежно заизолированный контакт. Таким образом собираете всю схему (смотрите пример схемы подключения стержневого теплого пола на рисунке). Те токоведущие провода, которые не используются изолируете концевыми комплектами (идут в комплекте).

Установка стержневого инфракрасного теплого пола

Собрав схему, приступаете к установке датчика температуры. Его желательно устанавливать в гофрошланге чтобы была возможность быстрой замены. Для скрытой установки нужно сделать штробу в полу (в стяжке). Укладываем в нее шланг и вставляем датчик, провода заводим на терморегулятор, подключаем к соответствующим гнездам. Также к терморегулятору заводим провода от стержневых матов и подключаем к нужным клеммам (схема подключения есть на каждом терморегуляторе). Теперь можно подавать питание. Но эту операцию должен делать специалист-электрик. После этого можно провести испытания — включить и проверить нагрев полос и отсутствие искры на контактах (выставить на терморегуляторе не более 30оС). Теперь можно приступать к финишной отделке.

Напольные покрытия

Самое удачное использование стержневого теплого пола — под плитку. Просто потому, что можно сразу использовать клей и плитку без каких-либо других операций. Только два условия:

  1. Использовать только специальные смеси для теплых полов.
  2. Толщина слоя клея и плитки не должна быть меньше 2см.

Если хотите сэкономить на клее — делайте стяжку, а когда она высохнет — сверху кладите плитку.

Монтаж теплого стержневого пола под плитку

Под все другие типы покрытия нужно делать стяжку минимальной толщины 2см. Первое включение  в любом случае возможно только после полного естественного высыхания раствора или клея. Использование греющих стержней для ускорения процесса недопустимо. Во-первых, потому что в сырой среде может нарушиться изоляция и произойдет короткое замыкание, что выведет систему из строя, а во-вторых, потому что искусственный подогрев вызовет образование трещин в стяжке, что сильно понизит эффективность теплого пола. Итак: ждем положенный срок и затем включаем теплый пол.

В этом видео материале снят весь процесс монтажа стержневых теплых полов Unimat «Юнимат». Очень подробно и доступно.

Производители стержневого теплого пола

В этом сегменте теплых полов в основном представлена продукция корейских производителей. Прежде всего, это кампания Caleo, которая производит стержневые обогреватели для пола Unimat. Они есть в двух мощностях — более мощные Boost (133Вт на погонном метре) и Rail (113Вт на погонном метре).

Стержневой теплый пол Unimat «Юнимат»

Есть еще фирма, выпускающая аналогичную продукцию HOTmat RHE и GT-mat. Есть южнокорейская фирма DYS Tech Co., Ltd, которая также стержневой теплый пол Starke.

Отзывы

Так как все названные выше производители в скобках указывают слово Unimat, то разобраться, кто, что купил практически невозможно. Теперь о самих отзывах. Почти все недовольны. Причем картина приблизительно одинаковая: первый год/отопительный сезон все нормально, на второй начинаются проблемы. Причем характер повреждений у всех одинаковый: прогорают места соединения стержней и питающего проводника. Видимо, это и есть слабое место таких систем. Но есть отзывы, судя по которым, у людей такие полы работают годами без происшествий.

Итоги

Идея с инфракрасным подогревом пола кажется очень привлекательной: не только греться, но и одновременно лечиться и расслабляться хочется, наверняка всем. Притом обещают, что стержневые нагревательные маты потреблять будут электроэнергии немного: они работают только 6-8 часов, остальное время находятся в выключенном состоянии. Но почитав отзывы, задумываешься, а стоит ли. Может, лучше инфракрасную пленку? Там отзывы нормальные. Или вообще кабельный подогрев? Ведь намного дешевле…



Инфракрасный стержневой теплый пол: Достоинства и недостатки

Ежегодно на потребительском рынке появляются новые разновидности систем в подаче тепла для помещений. В настоящее время усовершенствованной системой является инфракрасный стержневой теплый пол, который за короткое время завоевывал большую популярность. Для того чтобы узнать в чем же заключается его уникальность, необходимо ознакомиться с его устройством и принципом работы.

Особенности инфракрасного стержневого пола

В отличие от традиционных радиаторов, которые не способны обеспечить равномерным теплом помещение, стержневой инфракрасный теплый пол за счет своей конструкции, может гарантировано обогреть всю площадь. Состоит такая система из матов с карбоновыми стержнями, которые параллельно соединены друг другу силовыми проводами на расстоянии от 10 см. Таким образом, если какие — то стержни повредятся, параллельное соединение не даст системе обогрева выйти из строя.

Достоинства и недостатки теплого стержневого пола

Карбоновые маты имеют массу положительных качеств. И это не удивительно, разработчики при его конструкции старались не допустить тех недочетов и недостатков, которые имеют другие обогревающие системы.

По этим причинам, стержневые маты наделены следующими положительными качествами:

  1. Пожаробезопасность. Стержневые маты не перегреваются, они способны выдержать температуру в 60 градусов.
  2. Влагостойкость. Благодаря этим качествам инфракрасные полы можно укладывать в ванных комнатах и на балконах.
  3. Экологичность. Все комплектующие, из которых состоят маты, изготовлены из экологически чистых материалов.
  4. Совместимость с разными напольными покрытиями. Такие полы можно располагать как под всеми видами плиток, так и под линолеум, ламинатом, паркетом, мармолеумом и др.
  5. Экономичность электроэнергии. При нагреве помещения, мощность стержневого пола составляет 87 Ватт на один погонный метр, что позволяет сэкономить более 30 % затрат на электроэнергию.
  6. Саморегулировка температуры. Потребитель сам может выбрать желаемую температуру в помещении.
  7. Простота монтажа. Легкость в укладке теплого пола, позволяет произвести монтаж без помощи специалиста.
  8. Безопасное излучение. Инфракрасные лучи не влияют на здоровье человека.

Устройства стержневого пола

Так же такие маты можно укладывать в помещениях со сложной планировкой, под габаритную мебель, ковры и под другие предметы.

Но, несмотря на такие большие плюсы, у карбоновых матов все — же есть и свои недостатки:

  1. При монтаже теплого стержневого пола, понадобится произвести демонтаж и вскрыть бетонную стяжку.
  2. При укладке категорически запрещается применять фольгированную подложку. При контакте с щелочью алюминий начнет разрушаться, что приведет к сбою работы карбоновых матов.
  3. Маленькие эксплуатационные качества. По сравнению с другими обогревающими система, у которых срок службы доходит до нескольких десятков лет, стержневые маты прослужат менее 10 лет.
  4. На потребительском рынке, стержневой инфракрасный пол со всеми комплектующими имеет самую высокую цену.

Как видно, недостатков у карбоновых матов намного меньше, чем плюсов, но все — же они несут определенную важность, которую необходимо учесть.

Принцип работы карбоновых матов

Принцип действия стержневого теплого пола схож с пленочными полами и заключается он в излучении инфракрасных волн. Быстрый нагрев происходит за счет электричества, которое поступает в стержни. Далее тепловые лучи, просачиваясь через напольное покрытие, не тратя тепло на воздух, равномерно прогревают людей и предметы мебели. Такой принцип в подаче тепла является еще одной особенностью стержневого инфракрасного пола, от других обогревающих моделей.

Что понадобиться для монтажа

Перед тем как приступить к укладке стержневого пола, необходимо подготовить все необходимые материалы. В первую очередь нужно приобрести инфракрасные маты. В настоящее время существует большое количество производителей изделия, но более востребованы корейские фирмы. «Unimat Rail» — их систему можно монтировать под тонкий слой цементного раствора или под плиточное покрытие. Эта система проста в монтаже и применении. «Unimat Boost» — можно укладывать на балконах и в подвалах, так как у этой системы между нагревательными элементами расстояние большее, чем в первом варианте.

Но, несмотря на то, что эти системы имеют отличия, в состав их комплекта должно входить:

  • маты;
  • комплект концевой;
  • соединительные провода и элементы;
  • гофрированная трубка;
  • инструкция.

Так же для правильной укладки, необходимо приобрести такие инструменты, как: щипцы, кусачки, отвертка, ножницы, нож и строительный скотч.

Из материалов понадобятся:

  1. Подложка, для направления тепловых лучей вверх.
  2. Комплект термоусадочных трубок.
  3. Терморегулятор.
  4. Гофрированная трубка для термодатчика.
  5. Гильзы.
  6. Соединительный провод с двойной изоляцией.

Для того чтобы прогреть термоусадочные трубки, так же рекомендуется приобрести строительный фен.

Монтаж карбонового теплого пола

Укладка стержневого теплого пола под плитку, очень проста, но если необходимо установить терморегулятор, в этом случае придется обратиться за помощью к специалисту.

Началом монтажных работ является подготовка поверхности пола. Если на основании помещения есть наличия тещин, углублений, неровностей, его необходимо выровнять при помощи бетонной стяжки, а затем приступить к поэтапной укладке стержневого пола:

  1. Определить место расположения терморегулятор.
  2. Для датчика, под терморегулятором в полу делать паз.
  3. На пол, соблюдая расстояние от стен в 5 см. укладывается теплоотражающий материал, фольгированной стороной вверх. Затем чтобы исключить его подвижность, все элементы фиксируются к основе помещения строительным скотчем или клеем, при этом следя, чтобы не пересеклись карбоновые стержни.
  4. Инфракрасные маты укладываются на теплоизоляционный слой и фиксируются скотчем. Если есть необходимость, стержневой «ковер» разрезается по намеченным линиям, переворачивается и укладывается вдоль первой полосы, соблюдая расстояние между ними в 6 см.
  5. Специальный датчик с гофрированной трубой устанавливается в паз в полу.
  6. В заранее подготовленное место устанавливается терморегулятор. Далее к нему проводят провода матов.
  7. После того как будут выполнены все работы, необходимо проверить работу системы.

Заливка раствора в этом случае не требуется, плитка клеится прямо на маты. Если все же стержневые маты будут использоваться под другим напольным покрытием, тогда их необходимо залить раствором, толщиной не более 3 см.

Ознакомившись с устройством стержневого инфракрасного теплого пола и его принципом работы, можно с уверенностью его отнести к лучшим обогревающим системам. Но не стоит забывать, что эффективность в подаче тепла напрямую зависит от правильно выполненного монтажа. Поэтому, если вы сомневаетесь в своих способностях, для укладки теплых матов, лучше пригласить специалиста.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Стержневой теплый пол

Стержневой карбоновый инфракрасный теплый пол — новинка на рынке систем для напольного обогрева. Появившись относительно недавно, стержневой теплый пол уже успел зарекомендовать себя как надежная и эффективная система «теплого пола». Являясь одним из видов электрических теплых полов, карбоновые полы обогревают помещение волнами в инфракрасном диапазоне. Как и инфракрасный пленочный теплый пол, карбоновый мат нагревает напольное покрытие, который, в свою очередь, путем конвекции передает тепло помещению.

Выпускается стержневой теплый пол в виде рулонов. Ширина рулона составляет 0,83 м, а длина рулона от 1 до 24 метров. Стержни закреплены на расстоянии 10 см друг от друга. Толщина конструкции составляет порядка 0,3 см.

Конструктивно, стержневой теплый пол, выполнен из гибких нагревательных стержней и токонесущих шин в полимерной изоляции. Стержни заполнены композитный материалом, который состоит из карбона (амфорного углерода), графита и серебра. Соединяют стержни термостойкий провод с медной жилой, защищенный полимерной изоляцией. Нагревательные элементы стержневого теплого пола работают совершенно автономно, и, благодаря параллельной схеме соединения стержней, при выходе из строя одного или нескольких элементов, сохраняются рабочие качества пола в целом.

Отдельно стоит отметить такое свойство карбонового мата как саморегуляция. В процессе локального нагрева стержней (что-то поставили на пол и он нагрелся из-за плохой теплоотдачи) происходит увеличение расстояния между элементами композитного материала. Соответственно, увеличивается электрическое сопротивление стержня, а мощность, выделяемая стержнем, снижается. То есть нагрев каждого стержня зависит от температуры на каждом конкретном участке мата. При такой саморегуляции отсутствует риск перегрева — набрав максимальную установленную температуру, стержень «закроется». Благодаря такому свойству, в отличии от всех других видов электрического пола, стержневой теплый пол можно монтировать под мебелью.

Стержневой теплый пол достаточно прост в монтаже. Параллельное соединение элементов позволяет разрезать и уложить мат в нужном направлении.

Монтаж карбоновых матов производится на черновой пол, поверхность которого укрыта утеплителем с теплоотражающим слоем (во избежание ухода тепла в плиты перекрытия). Заливается карбоновый теплый пол небольшой стяжкой (2-3 см) или слоем клея, при укладке матов под плитку. К сожалению, такая капитальная укладка системы затрудняет замену вышедших из строя участков теплого пола.

Как и любая другая система электрического пола, стержневой теплый пол, требует подключения терморегулятора и термодатчика, не смотря на интеллектуальную систему саморегуляции. Ведь без этих элементов управления и контроля система обогрева будет работать постоянно и на одной мощности, что приведет не только к уменьшению срока службы нагревательных элементов, но и к значительным расходам на электроэнергию. И не забудьте про электробезопасность! Подключать теплый электрический пол лучше по отдельной электролинии 220В, с обязательной установкой защитных устройств (УЗО) в распределительном щите.

Несмотря на все свои плюсы, стержневой теплый пол является одним из самых дорогих вариантов «теплого пола». Кроме того, подключение системы к электросети дело довольно сложное и потребует от Вас неплохих знаний по электрике. Компания «Электромонтаж-ST» быстро, качественно и с гарантией произведет монтаж стержневого теплого пола в Вашей квартире или доме.

Материалы, близкие по теме:





Инфракрасный стержневой карбоновый теплый пол , GT (Ю.Корея)

Инфракрасный стержневой карбоновый теплый пол для укладки в бетонную стяжку или плиточный клей при укладке керамической плитки

                                        Инфракрасный  стержневой карбоновый мат ( теплый пол)

Стержневой карбоновый мат  —   это современная  инновационная система инфракрасного обогрева . Материалами, из которого изготовлены стержни мата  являются карбон (аморфный углерод),  серебро  и графит.  Стержни  мата   соединены  между собой параллельно, что практически сводит к нулю вероятность выхода из строя теплого пола при механическом повреждении.  У  стержневого   карбонового  мата очень  высокий коэффициент теплоотдачи, благодаря  чему    этот вид  инфракрасного  теплого пола  возможно применять в качестве как основной , так и дополнительной  системы  отопления в помещениях различного назначения  и  конфигурации.  Благодаря  свойствам  саморегуляции ( изменение потребления электроенергии  в зависимости  от температуры нагревательных элементов) карбоновый мат на 40-60% экономичнее  своих  кабельных  аналогов.   Стержневой карбоновый мат изготовлен из самых современных материалов, стойких к агрессивным средам, чем обусловлен длительный срок службы   (более 25-ти лет)



 «Интеллектуальность и адаптивность карбонового мата»

 Еще совсем  недавно невозможно  было представить,  что можно   приобрести и смонтировать  «умный» пол без установки дополнительной дорогостоящей автоматики! Монтаж   инфракрасного  карбонового мата экономит  Ваши  денежные  средства !  Этот «умный» пол сам почувствует сквозняк  и охлаждение  поверхности  пола  у входной двери и увеличит свою мощность  и температуру  нагрева , а ткже   уменьшит её под  радиаторами  или  каким-нибудь   объемным  предметом  ( коробкой, например),   который  Вы забыли убрать.  Перестановка мебели теперь не будет являться проблемой,  и Вы  не будете  опасаться  сильного  перегрева  и нежелательных  последствий   из-за  этого,  как это  могло  бы  произойти  в случае с кабельным или пленочным теплым полом. Под  мебелью  наш  «умный» пол  на основе  карбонового  мата    просто  перестанет работать,  определив в  этом  месте   ухудшение теплоотдачи.   Саморегулирующие свойства карбонового мата   определяются   материалами   из которого   изготовлены   нагревательные элементы. Нагревательным  элементом  является композиционный  материал,  в состав которого входит  карбон, серебро и  мелкодисперсный графит.   При ухудшении теплоотдачи и  при увеличении температуры  нагревательных  элементов   происходит расширение материала, то есть увеличивается расстояние между зернами графита, что приводит к  увеличению   сопротивления и уменьшению мощности. При уменьшении температуры  происходит  обратный процесс  с  точностью до наоборот.

Экономичность.

Максимальная  потребляемая   мощность карбонового мата  116 Вт/п.м.  По мере прогревания  бетонной  стяжки,  мощность мата снижается до 77 Вт/ п.м.,  что и будет являться его рабочей потребляемой   мощностью. Применение терморегулятора позволяет снизить энергозатраты еще не менее, чем на 30%. Среднее потребление 24 ― 30 Вт/п.м в режиме поддержания заданной температуры. В целом карбоновый мат экономичнее резистивных  теплых полов   не менее, чем на 50-60 %.



 «Живое тепло»

Довольно   часто задаваемым   вопросом  является  следующий : «А не вредно   ли инфракрасное излучение здоровью человека или животных?». Отвечая на этот вопрос,  важно  напомнить, что все мы с Вами являемся источниками тепла в длинном инфракрасном диапазоне  с длиной  волны 8-14 мкм.  Именно в этом диапазоне   теплового  излучения   человеческое тело  выделяет и поглощает тепло. Необходимо  еще  здесь  отметить, что именно инфракрасное тепловое  излучение  тепло используется  в  инкубаторах  родильных домов    для  недоношенных детей.   Это ли  не  является  убедительным  доказательством того,  что инфракрасный  обогрев  совершенно  безопасен!   В  последнее время  инфракрасное  тепло  нашло  широкое применение в  СПА салонах,  растет  популярность инфракрасных саун.  Еще одним положительным моментом  можно  считать  увеличение концентрации отрицательно заряженных ионов , где установлен  инфракрасный   теплый   пол.

Надежность.

Устройство, материалы из которых изготовлен  мат, саморегулирующиеся свойства карбонового  мата  ― все это  исключает  вероятность  возможности  перегрева, и  как следствие  этого , выхода  из строя всего  теплого пола и  порчи финишного  напольного  покрытия. Прочность материалов и  способ  соединения нагревательных элементов,  определяет   его устойчивость  к  механическим  повреждениям. Производитель заявляет, что  гарантийный срок эксплуатации карбонового мата более 25 лет.

Легкость установки.

Стержневой  карбоновый   мат  отрезается  на сегменты  кратно 10 см., при этом  максимальная длина полосы может достигать   30 п.м.,  что  и  обеспечивает  возможность его  укладки  в любых помещениях.  Правильный расчет  количества  карбонового  мата  позволяет приобрести необходимое количество ,  разрезав его  на  необходимую  длину  непосредственно на месте монтажа.

Инфракрасный стержневой теплый пол под плитку

В сфере отопительной техники больше всего новинок появляется среди электрических обогревателей. Одна из них — инфракрасный стержневой теплый пол, присутствующий на рынке всего несколько лет. О новых видах обогревателей рядовому пользователю мало что известно, людям приходится доверять продавцам, которые не всегда отличаются добросовестностью. Поэтому данная статья нацелена на освещение вопроса, что такое стержневые электрические нагреватели, как они функционируют и какими реальными достоинствами обладают.

Конструкция и принцип действия

Главный функциональный элемент этого вида теплых полов – электрический нагреватель в виде стержня, изготавливаемого с применением новых технологий на основе аморфного углерода (карбона) и графита с добавлением серебра. Каждый элемент для подключения к электрической сети снабжен контактами, расположенными на разных концах изделия. Максимальная температура, до которой может прогреться карбоновый стержень – 60 °С.

Элементы соединены в маты с помощью проводов, интервал между ними – 10 см, ширина матов (она же – длина стержня) – 0. 83 м. Максимально допустимая длина матов – 25 м, способ применения – замоноличивание в стяжку пола либо под клей для кафельной плитки. Полный состав комплекта стержневого напольного обогрева показан на рисунке:

Для справки. На данный момент продукция представлена всего несколькими производителями, самый известный из них – фирма из Южной Кореи под названием CALEO, она продает нагреватели под брендом UNIMAT. Есть и другой южнокорейский производитель FELIX, предлагающий практически такой же теплый пол RHE, его ширина на 1 см меньше (0.82 м).

Фирма – изготовитель декларирует, что каждый нагревательный элемент выделяет тепловую энергию в инфракрасном диапазоне, длина электромагнитных волн составляет от 8 до 14 мкм. В результате все поверхности в помещении воспринимают это тепло и передают его воздуху, при этом комната прогревается равномерно, а конвективная составляющая практически отсутствует. Максимальная тепловая мощность, выделяемая термоматами различной длины, отражена в таблице:

Монтаж стержневых теплых полов

Как уже было сказано выше, инфракрасные стержневые обогреватели укладываются поверх чернового пола и укрываются стяжкой с последующим напольным покрытием или же кафельной плиткой. Для того чтобы тепловая энергия не уходила в толщу бетонной подготовки или плиты перекрытия, перед монтажом матов поверхность застилается утеплителем. Причем поверхность материала должна быть покрыта теплоотражающим слоем.

Важно. Дело в том, что стержневой инфракрасный теплый пол под плитку или стяжку не терпит контакта с металлом или алюминиевой фольгой. По этой причине можно использовать только отражающий слой из полипропилена или лавсана, подобной пленкой покрыт утеплитель типа Изолон.

Поверх утеплителя раскладываются собственно термоматы, соединяются кабелем в соответствии с инструкцией и потом система подключается к терморегулятору и домовой электросети. Производится первичная проверка на работоспособность и в случае успеха выполняется устройство стяжки или наклеивание плитки. После полного отвердевания раствора стержневые маты включаются в сеть и производится регулировка температуры нагрева. Согласно действующим нормам поверхность пола может нагреваться до температуры не выше 35 °С.

Позитивные и негативные стороны

Рекламный проспект компании CALEO дает следующий перечень преимуществ стержневых теплых полов UNIMAT:

  • нагреватели имеют функцию саморегуляции и не боятся перегрева. При повышении температуры элементы самостоятельно снижают потребление электричества в полтора раза. Оттого могут прокладываться в местах, где позже будет стоять мебель;
  • электрические стержневые теплые полы Unimat на 60% экономичнее кабельных систем;
  • надежность: стержни присоединены к сети параллельно, если один из них выйдет из строя, то остальные продолжат работу;
  • наличие благотворного для здоровья человека инфракрасного тепла;
  • в комнате происходит ионизация воздуха, тоже положительно влияющая на организм человека;
  • нет негативного влияния на влажность в помещении в сторону осушения;
  • удаляет неприятные запахи, например, от курения или после окраски.

Если внимательно разобрать каждый пункт, то выяснится, что половина из них – информация для заманивания покупателей, не соответствующая реальному положению дел. Итак, по порядку: к саморегуляции претензий нет, технически это возможно. Экономия 60% по сравнению с кабелем – чистейшей воды вымысел, на обогрев одного и того же помещения эти 2 системы израсходуют одинаковое количество энергии.

Пункт по поводу надежности корректен, если не считать того, что на оставшиеся карбоновые стержни возрастет нагрузка по обогреву комнаты. Больше всего вопросов вызывает слово «инфракрасный» в названии и описании принципа работы. Производитель заверяет, что элементы выделяют волны в инфракрасном диапазоне, но не объясняют, как эти волны преодолевают препятствие в виде стяжки. На самом деле вся «плита» стяжки получает тепло от стержней, а затем отдает его воздуху комнаты. Это настоящая конвекция, ведь инфракрасное излучение не проходит через преграды.

Остальные пункты, говорящие, что электрический стержневой теплый пол создает ионизацию, нейтрализует запахи и не сушит воздух, рассчитаны на рядового пользователя, абсолютно не владеющего данным вопросом. Простыми словами, являются мифом. Вы спросите – а в чем же правда? Она заключается в том, что подобные теплые полы имеют право на существование и функционируют по принципу греющего кабеля, только нагревательный элемент сделан иначе.

Другая часть правды – горькая, поскольку такие полы с карбоновыми стержнями обойдутся дороже кабельной системы. В то же время на просторах интернета есть масса негативных отзывов о работе углеродных нагревателей. Отказы начинаются спустя год после начала эксплуатации, становятся холодными участки пола разной величины, а то и вся площадь комнаты. Нетрудно представить, сколько труда и средств нужно вложить, чтобы вскрыть стяжку и все переделать, используя более надежные средства обогрева.

Заключение

На данный момент техническое решение с теплым полом из углеродных стержней нельзя назвать удачным. И не имеет большого значения, каким способом происходит прогрев стяжки, и даже цена не всегда играет большую роль. Важно то, что сами карбоновые элементы оказались ненадежными, сырыми. А значит, требуют доработки.

Типовые вопросы про стержневые теплые полы

Основные вопросы перед покупкой стержневого теплого пола

Разрешен ли монтаж стержневого теплого пола во «влажных» помещениях?

Стержневой теплый пол выполнен в двойной изоляции и допускается к установке во «влажных » помещениях, таких как ванные комнаты, туалеты, кухни.
Для установки же в «мокрых» помещениях, таких как душевые, сауны, места вокруг бассейнов, стержневой теплый пол не предназначен.

Можно ли подключать стержневой теплый пол параллельно?

Стержневой теплый пол – параллельная электрическая система, в которой все стержни в мате изначально подключены параллельно. То есть, к концам каждого стержня подводится напряжение 220 В. Если говорить о подключении нескольких матов в одну единую систему, то возможно как последовательное, так и параллельное их подключение. Ведь, по сути, речь идет лишь о соединении токонесущих проводов. Главное, чтобы на каждый стержень, по-прежнему, подавалось напряжение 220 В. Необходимо помнить, что максимальная суммарная длина последовательно подключенных полос стержневого теплого пола не должна превышать 25 м. Причина данного ограничения – сечение токонесущего кабеля стержневого мата.

Можно ли использовать стержневой теплый пол без терморегулятора?

Производителем запрещено эксплуатировать теплый пол без применения терморегулятора, о чем указано в Паспорте изделия. В этом случае на систему теплого пола не будет распространяться гарантия.

Можно ли уложить стержневой теплый пол на всю площадь помещения?

Конечно можно, так как стержневой теплый пол UNIMAT, в отличие от кабельных систем обогрева, является саморегулируемой системой и не «боится» запирания мебелью и последующего перегрева. Особенно это актуально в помещениях, где возможна частая перестановка мебели (например, детские комнаты).

Можно ли укладывать теплоизоляционный материал под стержневой теплый пол?

Производитель рекомендует использовать его в целях уменьшения теплопотерь, а, следственно, и энергозатрат при эксплуатации. Но окончательный выбор делает покупатель.

Обязательно ли применение УЗО при создании системы теплого пола?

При монтаже любых типов теплых полов в цепь питания теплого пола в обязательном порядке должно быть подключено отдельное устройство защитного отключения (УЗО). Причем, на каждое помещение необходимо использовать отдельное УЗО.

Можно ли использовать стержневой теплый пол в качестве системы основного отопления?

Высокая надежность современных электрических теплых полов неизбежно подталкивают многих потребителей к возможному их нетрадиционному использованию, например, в качестве основного отопления дома. В разделе пленочных теплых полов на это вопрос был дан положительный ответ. А что со стержневым или кабельным теплым полом UNIMAT, предназначенными для укладки в стяжку/плиточный клей?
Ключевым аргументом для ответа служит следующее: когда мы говорим об основном отоплении здания, необходимо помнить, что речь идет о СИСТЕМЕ ЖИЗНЕОБЕСПЕЧЕНИЯ. Поэтому при построении необходимо обеспечить обязательный оперативный доступ к ней для возможного периодического контроля или оперативного ремонта. Можно ли обеспечить такой доступ для любоготеплого пола, укладываемого в стяжку? Ответ однозначный — нет. Поэтому, например, из-за небольшой небрежности при монтаже, целый загородный дом может остаться в лютый мороз без системы отопления. И, самое главное, оперативно этот вопрос уже не решить. Ведь придется снимать плитку, вскрывать стяжку и, по сути, проводить серьезные строительные работы. Поэтому любые теплые полы, предназначенные для укладки в стяжку, должны служить исключительно в качестве системы дополнительного комфорта, но никак ни в качестве системы жизнеобеспечения.

Панельные системы изолированного пола — лучистые полы

Теплоизолирующие панели из пенопласта для под бетонными плитами

Преимущества систем изолированных полов
Наши системы изолированных полов упрощают процесс установки водяных излучающих полов. Это модульная изоляционная плита, пароизоляция и удерживающая решетка для радиационных труб — все в одном, которое укладывается прямо на гравий или черный пол. Встроенный лист полистирола обеспечивает пароизоляцию без необходимости прикрепления ленты или скрепления отдельной пароизоляции.Заменяя отдельные изделия из излучающей пены, пароизоляции, линейной удерживающей сетки, стяжек и скоб, эти панели значительно упрощают установку бетонных излучающих полов , экономя ваше время, деньги и усилия . Time — сокращая трудозатраты на установку на 2/3. Money — за счет сокращения затрат на рабочую силу и, в отличие от пенопласта XPS, не требуется дополнительного топлива каждый год для поддержания той же температуры. Effort — предоставляя настоящий метод установки «без прохода», просто вставляя линии в ручки, вы сэкономите часы изнурительной работы на коленях.Применения включают в себя: подвалы, гаражи, проезды, плиты основного пола на уровне грунта, плиты поверх существующих плит и надземные сооружения, где обычно используется бетон или гипербетон.

Пена EPS по сравнению с пеной XPS
В наших изоляционных панелях из излучающего пенопласта используется изоляция из пенополистирола, в то время как в типичных розовых или голубых панелях из вспененного картона используется изоляция из вспененного материала XPS. Пена EPS имеет коэффициент удержания тепла 94%, а XPS — коэффициент удерживания 52%. Оба типа изоляции начнут с изоляционного значения R-10 для материала толщиной 2 дюйма, но со временем пена XPS потеряет около 48% своего рейтинга R-ценности, в то время как пена EPS потеряет только 6%.По сути, требуется 4 дюйма пенопласта XPS, чтобы обеспечить такую ​​же долгосрочную защиту с показателем R, как 2 дюйма пенополистирола. Эта значительная разница приводит к тому, что из года в год для обогрева с изоляцией XPS используется все больше топлива, а не из года в год при использовании пенополистирола. Очевидно, что пенополистирол, содержащийся в наших изоляционных панелях из пенопласта, является превосходным продуктом, который с годами сэкономит больше денег, чем другие типы пенопласта.

Бесплатный дизайн компоновки излучающих труб *
При покупке наших пенопластовых панелей мы включим наши индивидуальные макеты для вашего плана этажа.Эта конструкция обеспечивает расположение и длину каждой излучающей линии, чтобы обеспечить равномерное отопление для вашего проекта.

Размер панели и доступность
Наши панели доступны с различными значениями R и толщиной в соответствии с требованиями вашего приложения. Каждая блокирующая панель покрывает до 8 кв. Футов с ручками для крепления излучающих трубок 3/8 «, 1/2» или 5/8 «(стандартная панель) ИЛИ 3/4» и 1 «излучающих трубок для более крупных установок по толщине 1 дюйм, 2 дюйма и 3 дюйма.

Сопутствующие товары


Мы предлагаем комплексные решения излучающих полов для домашних хозяйств и подрядчиков, включая: EZ-Route, систему труб для прокладки излучающих линий от пола до стены; коллекторы; Гидравлические нагревательные панели Pex и индивидуальные нагревательные элементы, разработанные специально для удовлетворения ваших потребностей в отоплении.

* минимальная покупка 1000 кв. Футов системы излучающего панельного пола или излучающей панели отопления, необходимой для дополнительного дизайна

Где утеплить в доме

Если на чердаке достаточно теплоизоляции и надлежащей герметизации, а в доме по-прежнему сквозняк и холодно зимой или слишком тепло летом, скорее всего, вам нужно добавить теплоизоляцию к наружным стенам. Это дороже и обычно требует привлечения подрядчика, но это может окупиться, особенно если вы живете в очень холодном климате.Если вы заменяете наружный сайдинг в своем доме, подумайте о том, чтобы одновременно добавить теплоизоляцию.

В существующем доме рассмотрите возможность использования вдувной изоляции, которая при установке методом плотной упаковки обеспечит значительную герметичность. Его можно добавить к наружным стенам, не нанося особого ущерба законченным участкам вашего дома. Если вы проводите реконструкцию, и полости в ваших стенах будут открытыми, обратите внимание на двухкомпонентную пену или влажную целлюлозную изоляцию. Если полости в ваших стенах не будут открываться, вы можете использовать изоляцию из распыляемой пены.Если вы будете выполнять работу самостоятельно, утеплитель из одеяла (войлок и рулон), хотя и не способен обеспечить герметичность, как плотная упаковка и двухкомпонентная пена для распыления, является доступным вариантом.

В новом доме сначала ознакомьтесь с нашей информацией об утеплении нового дома, которая поможет вам выбрать один из множества типов изоляции, представленных на рынке. Если вы находитесь на этапе проектирования нового дома, подумайте о конструкционных изоляционных панелях, изоляционных бетонных формах и изолированных бетонных блоках.Эти материалы буквально имеют встроенную изоляцию, а дома, построенные с использованием этих продуктов, часто обладают превосходными изоляционными качествами и минимальными тепловыми мостиками.

Если вы строите традиционный дом с каркасом, подумайте об использовании передовых методов каркаса стен. Эти методы улучшают значение R для всей стены за счет уменьшения тепловых мостиков и увеличения площади изолированной стены.

Также подумайте об использовании изоляционной обшивки стен вместо изделий из дерева, поскольку они обеспечивают превосходное R-значение.Обшивка из пеноматериала:

  • Обеспечивает сплошной слой изоляции, который уменьшает тепловые мосты через деревянные стойки, экономя энергию и повышая комфорт.

  • Легче резать и устанавливать, чем более тяжелые изделия для обшивки.

  • Защищает от конденсации на внутренней стороне стены, сохраняя внутреннюю часть стены более теплой.

  • Обычно стоит меньше, чем фанера или ориентированно-стружечная плита (OSB).

Если вы замените фанеру или OSB обшивкой из пеноматериала, вашим стенам потребуются распорки или другое структурное усиление.

9 плюсов и минусов теплых полов, которые вас удивят

Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме использовались со времен Римской империи. В США электрические полы с подогревом стали популярной тенденцией как в новых, так и в модернизированных проектах. Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Какие плюсы и минусы у теплых полов? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы решили ответить, чтобы сократить время обучения.

Как работает теплый пол?

Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате. Системы лучистого отопления работают, непосредственно нагревая людей и предметы в комнате. Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его оттуда с помощью термостата. Этот тип обогрева часто ощущается как солнечное тепло, потому что лучистое тепло нагревается за счет теплового излучения.Это позволяет людям чувствовать тепло даже тогда, когда температура окружающей среды (воздуха) в комнате на самом деле ниже. Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

Лучистое тепло напрямую нагревает людей и предметы в комнате.

Может ли теплый пол принести пользу вашему дому?

Вы когда-нибудь заходили в комнату вашего дома, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или из-за других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж. Если вам интересно: «Может ли теплый пол обогреть весь дом?» Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из лучистого подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли теплый пол стать основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

Некоторые из наиболее распространенных помещений для лучистого тепла — это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

Электрический подогрев пола и гидроник

Какая система подогрева пола самая лучшая? Два основных типа лучистого тепла — это электрический и водяной (также называемый «напольное водяное отопление»). Оба работают одинаково — они создают тепло под полом и излучают его вверх, в комнату наверху, — но способ, которым они это делают, отличается.

В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, плетеные в виде змеевика. Системы электрического обогрева пола известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас есть под рукой) и они идеально подходят для проектов реконструкции.Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

В системах водяного теплого пола для обогрева пола используется горячая вода, перекачиваемая по пластиковым трубкам, расположенным в виде змеевика. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, поскольку для нее требуется бойлер, насос и газовые линии.Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (например, при обогреве нескольких комнат или всего дома). Водонагревателям для нагрева пола также требуется больше времени, поэтому большинству домовладельцев приходится оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

В целом, если вы рассматриваете возможность подогрева пола в ванной комнате или просто хотите добавить дополнительное тепло к небольшим участкам вашего дома, система внутрипольного подогрева подойдет вам. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях для плит, которые можно установить непосредственно в бетонную плиту, или о системе водяного отопления для пола.

Плюсы и минусы лучистого тепла

Выбираете ли вы электрическое или водяное лучистое тепло, у вас есть свои плюсы и минусы. Этот список разбивает их, отмечая при этом любые исключения между двумя типами.

Плюсы

1. Равномерное отопление

Самым большим преимуществом систем теплого пола является их способность равномерно нагревать комнату и пол. В системах приточного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, теплые полы нагревают весь пол, что приводит к равномерному обогреву помещения и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вам будет комфортнее при более низкой температуре окружающей среды, потому что вы не будете испытывать холодных сквозняков.

2. Не требует обслуживания

Системы электрического теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и отремонтировать. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку с подогревом пола.

3. Без шума

Системы теплого пола известны своей бесшумностью. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Следовательно, пока они включены, вы ничего не услышите.

4. Неаллергенный

Так как системы подогрева пола непосредственно нагревают людей и предметы в помещении за счет лучистого тепла, они не мешают существующей пыли и аллергенам.Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

5. Энергоэффективность

Электрические системы теплого пола по крайней мере на 25 процентов эффективнее, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла. Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, которые подвержены утечкам.

Эффективен ли теплый пол во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

Электрические системы теплого пола также являются энергоэффективными, потому что они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат Wi-Fi или вручную включать и выключать их (или вверх и вниз) по мере необходимости в помещениях, которые используются. Это дает вам возможность «настроить свой комфорт» для каждого номера. Системы водяного теплого пола обычно не могут этого сделать, и им требуется гораздо больше времени для нагрева, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии.Однако они по-прежнему эффективны с точки зрения удержания тепла.

Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

6. Простота установки

Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола.Они доступны в рулонах, в которых нагревательный кабель уже прикреплен к сетке в виде змеевика. Поэтому все, что нужно сделать установщику, — это развернуть их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

Еще одно преимущество систем лучистого теплого пола заключается в том, что они не требуют дополнительных работ по установке воздуховодов, что может быть как дорогостоящим, так и трудоемким.

Минусы

7. Полы необходимо заменить

Электрические или водяные системы подогрева пола требуют удаления любого существующего напольного покрытия перед установкой излучающего теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома.Это будет одним из основных недостатков лучистого теплого пола.

8. Немного увеличивает высоту этажа

В зависимости от выбранной вами системы высота этажа будет увеличена. WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что позволяет минимизировать высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом, в большинстве проектов электрического теплого пола высота пола обычно поднимается не более чем на ½ дюйма.С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

9. Стоимость

В зависимости от проекта водяной теплый пол может быть дорогостоящим. Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, прежде чем начинать свой проект.Повышает или понижает ваши расходы на электроэнергию лучистый пол с подогревом? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

В отличие от электрических систем, системы водяного теплого пола обычно дороже заранее, потому что для их работы требуется бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

Как приступить к работе

Чтобы узнать, сколько будет стоить теплый пол для вашей следующей реконструкции, воспользуйтесь конструктором расценок на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя Калькулятор эксплуатационных расходов WarmlyYours. Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом.Выберите профессионала, который установит вашу систему теплого пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вы так склонны, и нанимайте только профессионального электрика, который завершит работу, установив термостат. Вариант ваш.

Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы вам помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

Как работает теплый пол?

Теплый пол с подогревом сохраняет тепло в комнатах, не производит шума и является энергоэффективным. Вы можете обогреть весь дом или дополнить только одну или две комнаты.

Благодаря теплому полу тепло равномерно поднимается снизу, поэтому температура в комнате одинакова сверху вниз — и ваши пальцы никогда не простужаются. Это особенно приятно в ванных комнатах.

Также нет продувки воздухом, как в системах с принудительной подачей воздуха. Это означает, что меньше пыли и аллергенов.

Лучистое напольное отопление дороже, чем обычные системы с принудительной подачей воздуха, но со временем экономит деньги за счет повышения эффективности — отсутствуют каналы для утечки воздуха и потери энергии.

Вы не можете охладить свой дом лучистым теплом, поэтому вам понадобится отдельная система для кондиционирования воздуха в теплую погоду.

Существует два основных типа систем лучистого теплого пола: электрическая и водяная.

Электрический лучистый теплый пол использует электрические кабели сопротивления для производства тепла. Самый популярный стиль — это кабели, встроенные в тонкие маты, которые можно прокладывать под плиткой, камнем, паркетом или ламинатом.Электрические нагревательные маты подходят для модернизации.

Коврики подключаются к контроллеру термостата, где вы можете выбрать настройки температуры или установить таймер, чтобы полы были теплыми и гостеприимными по утрам. Некоторые типы сертифицированы как безопасные для использования в душевых.

Электрические излучающие напольные коврики нельзя разрезать так, чтобы они подходили к умывальникам и водостокам — их нужно заказывать у производителя и складывать, как головоломку.Решение — установка полноразмерных матов только на открытых участках с интенсивным движением.

Некоторые производители делают нагревательные маты, предназначенные для крепления скоб между балками пола, чтобы вы могли добавлять лучистое тепло для пола снизу, не снимая существующий пол. Затем под коврики устанавливается изоляция, чтобы тепло не рассеивалось вниз.

Опытные мастера своими руками справятся с установкой электрических тепловых матов.Стоимость ковриков, разъемов и контроллеров колеблется от 5 до 7 долларов за квадратный фут. Добавьте от 3 до 5 долларов за квадратный фут, если вы предпочитаете нанять профессионала.

Электрические однопроводные установки являются альтернативой матам. У них есть один сплошной изолированный провод, обвивающий металлические зажимы, прикрепленные к черному полу. Это позволяет вам настроить схему обогрева и разместить ее именно там, где вам нужно.

Однопроволочная система предназначена для встраивания в строительный раствор с укладкой финишного напольного покрытия над слоем раствора.

Водяные лучистые системы , также называемые водяным отоплением, используют нагретую воду, циркулирующую по трубкам из PEX (сшитого полиэтилена). Трубка заделана в строительный раствор или в фанерные панели повышенной толщины под полом, в которых есть предварительно вырезанные каналы для удержания трубки на месте. Метод фанеры нельзя использовать под гвоздями, например, под паркет.

Гидравлические системы присоединяются к водонагревателю, насосу, который циркулирует воду, и термостату для регулирования температуры в помещении.Система закрытая, то есть она не подключается к водонагревателю и системе, которую вы используете каждый день для стирки, приготовления пищи и купания.

Системы водяного отопления можно также использовать между балками перекрытий под существующими перекрытиями. Это делает их удобными для ремонта, но не рекомендуется для самостоятельной установки. Вы будете платить от 6 до 16 долларов за квадратный фут за профессионально установленную систему.

Излучающая панель Warmboard-S для установки непосредственно на балку или перекрытие

Warmboard-S — наша флагманская излучающая панель и ведущий продукт в отрасли, который предпочитают архитекторы, строители и домовладельцы. Это излучающая панель толщиной 1 1/8 дюйма, обеспечивающая непревзойденный отклик, энергоэффективность и комфорт. Толщина 7-слойной фанерной панели также означает, что вы можете установить ее в качестве структурного чернового пола. Да — для установки Warmboard-S можно использовать те же труд, навыки и инструменты, которые использовались для укладки чернового пола. По мере установки панелей модульная структура каналов автоматически создает схему трубопровода, процесс, который занимает гораздо больше времени с другими излучающими системами. Вверните трубку ½ дюйма по штампованному шаблону и присоедините к гидравлическому контуру.Этот плавный процесс экономит ваши деньги на протяжении всего процесса строительства.

  • Толщина панели : 1 1/8 “

    Размер панели : 4 ‘x 8’, гребень и паз

    Расстояние между трубками : 12 ”

    Размер трубки : 1/2 “

    Типы панелей : прямые, левые, правые и двойные

    Проводящий материал : толщина 0,025 дюйма 1060 Алюминий

Панели

Warmboard-S имеют степень воздействия 1, как указано APA — The Engineered Wood Association. Торговая марка APA — это гарантия потребителя того, что продукты, на которые нанесен этот штамп, соответствуют определенным производственным стандартам и стандартам качества продукции. Панели Warmboard-S, одобренные APA, могут выдерживать воздействие дождя, снега и льда. Фактически, алюминиевая верхняя поверхность Warmboard-S действует как «встроенный» погодный барьер, делая его даже более непроницаемым для дождя и снега, чем стандартная фанера Exposure 1. Во время строительства по панелям Warmboard-S можно ходить, распорки можно прибивать гвоздями и прямо к ним прибивать подоконники.В общем, Warmboard-S следует обрабатывать так же, как и любой другой фанерный черновой пол.

Warmboard сочетается со всеми типами отделочных полов, от широких деревянных досок до толстых ковров. Фактически, Warmboard — одна из немногих излучающих материалов, одобренных несколькими компаниями из твердых пород древесины. Мы также документально подтвердили разрешение Совета по плитке Северной Америки на использование Warmboard во всех основных сборках плитки.

Наша собственная команда разработчиков будет работать с вами (или архитектором, или строителем), чтобы спроектировать оптимальную компоновку панелей для вашего проекта, включая предпочтения вашей зоны.Предоставляются планы с цветовой кодировкой, показывающие, где устанавливается каждая панель, а также схемы расположения труб и расположение коллекторов. Каждый проект включает инструменты для обеспечения беспроблемной установки, в том числе установочные штифты и шаблоны маршрутизатора. Warmboard рада предложить трубы Pex Aluminium Pex, предварительно собранные коллекторы и другие аксессуары для вашего проекта. Поговорите с одним из наших представителей, чтобы узнать больше.

Щелкните здесь, чтобы просмотреть образцы планов компоновки панелей и трубок для проекта Warmboard.

С Warmboard – S все проще. В отличие от систем с большой массой, здесь нет необходимости в двойных порогах или дополнительных конструктивных элементах, чтобы выдержать большой вес заливки. Наши панели прочные и долговечные, в отличие от других маломассивных изделий. Благодаря нашему 12-дюймовому расстоянию между трубками, мы с большим отрывом обгоняем конкурентов, даже если у нас в два раза больше труб. С Warmboard вам потребуется меньше трубок, меньше коллекторов, более упрощенная система управления и меньше труда, что позволяет сэкономить время и деньги.

Warmboard-S и Warmboard-R обладают одинаковыми превосходными тепловыми характеристиками.Оба продукта изготовлены из одинакового толстого алюминия, покрывающего всю поверхность панели, включая все прямые и изогнутые каналы, в которых размещаются трубки. Термодинамически идентичны, оба продукта обеспечивают одинаковые преимущества комфорта и энергоэффективности. Как правило, при новом строительстве и новых дополнениях будет использоваться Warmboard-S, благодаря его двойной функции в качестве структурного чернового пола. В реконструированных частях дома обычно используется Warmboard-R. Наши сотрудники готовы помочь вам в этом процессе, если у вас возникнут дополнительные вопросы.

Warmboard-R

Узнайте больше о Warmboard-R и преимуществах, которые она дает для новых домов и реконструкций.

Система лучистого отопления подвала

Подвалы трудно поддерживать эффективно отапливаемыми по многим причинам. Природные свойства жилой площади в подвале существенно отличаются от жилой площади основного этажа. Подвальные этажи сделаны из бетона и обычно называются плитами, цементными плитами или бетонными плитами.Водяной пар проникает через пористую цементную плиту и стены, проникая в окружающую среду сыростью, влагой и влажностью.

Имеются изолированные формы для легкой установки водяного лучистого тепла под полом подвала.

Эффективные системы гидроизоляции, дренажные системы и отстойные насосы снизят угрозу просачивания воды и затопления. Однако они не будут бороться с проникновением испарений грунтовых вод через почву под бетонной плитой и за стенами подвала. Осушитель может улучшить ситуацию, но он действительно лучше для улучшения качества воздуха в помещении.

Системы лучистого обогрева пола подвала предназначены для обогрева бетонной плиты, используя ее для отвода тепла, которое поглощается окружающей средой подвала. Если вы когда-либо ходили босиком по подвальному этажу, вы знакомы с холодом и влажностью, которые могут быть почти невыносимыми для незащищенных ног. Благодаря системе лучистого обогрева пола в подвале полы останутся теплыми и сухими, а также будет поддерживаться постоянная комфортная температура во всей жилой зоне подвала.

Технологический прогресс

Несмотря на то, что некоторые производители могут утверждать, что лучистое отопление пола в подвале является новой и инновационной технологией, это не новинка. Теплый пол появился в 60 году нашей эры, когда римляне использовали эту концепцию для обогрева замкнутых пространств.

Это правда, что технология постоянно развивается, чтобы повысить рентабельность лучистого отопления, установки и эксплуатации пола в подвале. Теперь системы предлагают преимущества с точки зрения выбора, энергоэффективности, экологических соображений и простоты.

Общие сведения о теплопередаче
Конвективное тепло

Подумайте о тепле, исходящем от огня. Есть разница в основном источнике тепла между камином и костром. Камин нагревается в основном за счет конвекции, поскольку воздух, окружающий камин, является основным теплоносителем.

Пока очаг поглощает тепло, чем дальше вы путешествуете от тепла, излучаемого в воздух, тем он становится холоднее. Часто дымоход имеет холодные нисходящие потоки, создавая вакуум, который всасывает теплый воздух через дымоход.Такой же вакуум образуется при остывании горячих углей.

В традиционных системах конвективного воздушного отопления этот процесс стратификации воздуха, инфильтрации и результирующих потерь тепла за счет эксфильтрации известен как эффект дымовой трубы. Когда теплоносителем является воздух, теплый воздух поднимается к потолку, пока не остынет.

Как только воздух падает на пол, он возвращается в печь или заполняет конвективный вакуум, создаваемый этим процессом. При понижении наружной температуры инфильтрация и эксфильтрация воздуха увеличиваются пропорционально повышению внутренней температуры.

Перегретый воздух из конвективной системы течет к более холодным наружным стенам, втягивая холодный воздух в дом через любые трещины и циркулируя с нагретым воздухом. Уравновешивание термостатов конвективных систем занимает больше времени из-за времени, необходимого для передачи тепла, где можно измерить температуру.

Системы лучистого отопления для плинтусов отличаются более низким энергопотреблением по сравнению с традиционными системами с принудительной подачей воздуха. Однако тепло, выделяемое радиаторами плинтуса, не является действительно излучаемым.Эти типы лучистых систем по-прежнему передают основной источник тепла через воздух с помощью лучистых нагревательных элементов.

Лучистое тепло

Электрическое лучистое отопление для пола может быть получено в рулонах для легкой и быстрой установки на ваш черный пол.

Костры также нагревают окружающий воздух, но земля вокруг огня поглощает большую часть тепла. После того, как дрова сгорят дотла, раскаленные угли сохраняют тепло и продолжают нагревать землю иногда в течение нескольких дней.Это настоящее лучистое тепло, потому что земля нагревается и поглощается окружающей средой, а не воздухом.

Энергия истинного лучистого тепла известна как инфракрасное излучение (ИК). ИК-излучение равномерно поглощается со всех сторон; он не поднимается, как теплый воздух. В отличие от принудительного воздушного отопления, лучистое тепло всегда равномерное, что исключает сквозняки и холодные пятна.

Благодаря излучающим системам, инфильтрации, эксфильтрации, расслоению воздуха и стеклу потери тепла снижаются на 10-25 процентов по сравнению с конвективными системами.Настройка термостата обычно может быть понижена на пять-восемь градусов по Фаренгейту, что снижает потребление энергии. Тепловая нагрузка систем лучистого отопления снижается на 25-40 процентов.

Настоящая излучающая система поглощает тепло от источника тепла и способна поддерживать более постоянную температуру. По достижении заданной температуры, установленной на термостате, температуры будут оставаться более высокими. Разница температур на внешних стенах ниже, что снижает инфильтрацию, расслоение и эксфильтрацию воздуха.

Обзор систем лучистого отопления подвала

Системы лучистого обогрева пола в подвале работают по тому же принципу, что и тепло, создаваемое раскаленными углями от костра. Подобно тому, как раскаленные угли нагревают землю, пол тщательно нагревается, и окружающая среда поглощает тепло. Эти системы эффективны, экономичны и удобны. Стоимость вашего дома при перепродаже может возрасти с увеличением комфорта жилого помещения в подвале.

Как правило, большинство систем обогрева полов являются жидкостными.Эти типы сухих систем могут быть установлены как над, так и под черным полом или под бетонной плитой, обеспечивая тихий, чистый и эффективный обогрев, а также ряд других преимуществ.

  • Экономичный — Обеспечивает экономию затрат на электроэнергию до 40 процентов по сравнению с системами конвективного воздушного отопления. В результате настройки термостата на шесть-восемь градусов ниже, чем в традиционных системах отопления, с обратной стратификацией на два-четыре градуса разницы между температурами на уровне пола и потолка.Стоимость рассрочки очень доступна для среднего домовладельца.
  • Чистый и здоровый — Устраняет сквозняки и предотвращает циркуляцию обычных загрязнителей в помещении через воздух, таких как пыль, грязь и аллергены. Снижает количество внешних загрязнителей за счет сохранения ископаемого топлива.
  • Environmentally Friendly — Создает меньше парниковых газов и может быть поддержан самым чистым и наиболее возобновляемым источником энергии: усовершенствованной солнечной энергетической технологией.
  • Quiet — Устраняет шум вентиляторов, треск воздуховодов и стук труб традиционных конвективных систем.
  • Увеличенное жилое пространство — Призывает вас жить и наслаждаться ранее холодным и влажным подвалом с постоянным теплом, без циклов холода или жары и с более низкой относительной влажностью.
  • Практическое вложение — Увеличивает долгосрочную экономию затрат на электроэнергию и повышает интерес к вашему дому со стороны потенциальных покупателей.

Нагретая вода или смесь антифриза циркулирует в гибких трубках, проложенных по сети над или под черным полом.Большинство производителей гидравлических систем находят трубки из сшитого полиэтилена (PEX) или резиновые трубки с барьером диффузии кислорода, превосходящим более старые мягкие медные или стальные трубки.

Гидравлические системы излучающего пола перекачивают нагретую воду по трубам, эффективно нагревая поверхность пола и излучая тепло, которое поглощается окружающей средой. PEX и резиновые трубки гибкие и менее подвержены коррозии при перекачивании нагретой жидкости через трубки мимо других металлических компонентов, присутствующих в насосах, крепежных деталях и муфтах.

Гибкие трубки заполнены водой или комбинацией антифриза. Затем эта вода нагревается традиционным бойлером, водонагревателем или солнечным коллектором и перекачивается по трубопроводу. Гибкие трубы нагревают плиту, которая затем излучает тепло от плиты в жилую зону подвала.

Типы систем

У каждого типа системы есть свои преимущества и недостатки. Выбор типа системы будет в значительной степени личным выбором, основанным на ваших долгосрочных целях, затратах на установку и электроэнергию, количестве исследований системы продукта, любых приготовлениях, необходимых для гидроизоляции или ремонта фундамента, а также рекомендаций профессионального установщика.Возможно, наиболее важный фактор для принятия решения будет зависеть от того, устанавливается ли система в существующем доме или в новой строительной конструкции здания.

Независимо от того, какую систему лучистого отопления для пола в подвале вы выберете, следует помнить о нескольких вещах. Ощущение теплопередачи от системы лучистого теплого пола займет больше времени, чем у традиционной системы с принудительной подачей воздуха.

Теплый пол можно установить под бетон.Бетон можно заливать непосредственно поверх разводки лучистого тепла.

Скорость передачи тепла через тепловую массу пола превышает скорость передачи тепла через воздух. Однако, как только теплопередача полностью проникнет в бетонную плиту подвала, постоянство и устранение горячих и холодных точек значительно перевесит любые неудобства.

Надземные системы могут стать дорогостоящими и отнять много времени при модернизации. Часто существующий чистовой пол может нуждаться в удалении и замене впоследствии.Для подпольных систем требуется просверливание отверстий в балках пола, чтобы можно было пройти трубку PEX.

Разделы ниже должны помочь решить, какая система лучистого отопления пола в подвале является лучшим выбором для вашего дома. Настоятельно рекомендуется обратиться за советом и консультацией к нанятому по контракту профессионалу. Вы сможете лучше взвесить преимущества и недостатки предлагаемых систем.

Надземные системы

Системы лучистого отопления в подвальном этаже устанавливаются над черным полом из бетонных плит и под чистым полом.В надпольных системах используются деревянные панели с пазами, устанавливаемые под чистым полом. Трубки PEX помещаются в пазы панели, устанавливая заподлицо с поверхностью панели.

Площадь и ширина панели зависят от производителя. Некоторые производители предлагают панели типа «аккордеон» для больших площадей. Производители заявляют, что панели будут работать под различными напольными покрытиями: плиткой, мрамором, винилом, деревом и ковровыми покрытиями.

Под полом

Под черным полом установлена ​​система лучистого отопления цокольного этажа.Системы ниже пола включают прикрепление труб PEX к основанию черного пола или подвешивание их к основанию пола. Этот тип системы широко используется для модернизации, потому что установка менее дорогостоящая, чем надпольные системы и гидронные системы. Подпольные системы имеют недостаток эффективности по сравнению с надпольными системами. Для достижения такой же тепловой нагрузки требуется более высокая температура источника.

Панельные системы двойного назначения

Эта панельная система, которая считается панелью двойного назначения, сочетает в себе структурные требования, предъявляемые к каркасу черного пола и системе лучистого теплого пола.Система панелей сконструирована по технологии «шпунт-паз». На верхней поверхности спроектирована панель с модульным рисунком канавок по центру. Панель предназначена для труб PEX с алюминиевым листом из сплава, соответствующим рисунку канавок и прочно прикрепленным к поверхности.

Гидравлические системы бетонных перекрытий

Эта система лучистого отопления пола в подвале не является самой экономичной или практичной для существующих подвалов, если только бетонная плита не нуждается в замене.Тем не менее, этот тип системы идеально подходит для строительства нового дома или здания, о чем свидетельствует подавляющее большинство домовладельцев, выбирающих этот тип системы. При правильной установке он работает наиболее эффективно из всех систем лучистого отопления подвала.

Поскольку стоимость плиты цокольного этажа уже учтена в расходах на строительство, добавление системы лучистого отопления цокольного этажа только помогает быстрее окупить долгосрочную экономию энергии. Систему можно использовать отдельно или в сочетании с традиционным воздухонагревателем, плинтусом, водонагревателем, дровяной печью или водонагревателем.

Домовладельцы приятно удивлены бесшумной работой системы водяного водяного отопления. В отличие от традиционных конвективных систем, здесь нет постоянных шумов, связанных с воздуходувками, вентиляторами или скрипом труб. Водяной насос, используемый для циркуляции жидкости по гибким трубкам, находится в бетонной плите.

Воздушные потоки отсутствуют, в отличие от систем приточного воздуха. Устранение горячего воздуха, выходящего из регистров, исключает распространение пыли по дому.Постоянный и равномерный нагрев достигается благодаря тому, что в помещении не происходит немедленного охлаждения воздуха или продувки холодным воздухом, поскольку воздух нагревается с каждым циклом нагрева.

Установка систем теплого пола с бетонными плитами

Теплый пол можно установить под деревянным полом, добавив тепла, исходящего от пола.

Важнейшие факторы изоляции

Установка элементов системы лучистого теплого пола из бетонных плит очень мало меняет процесс заливки бетонного пола в подвальном помещении по сравнению с традиционным методом.Пароизоляция из полиэтилена толщиной 6 мил помещается поверх слоя заполнителя для предотвращения проникновения водяного пара через бетонную плиту. Использование пароизоляции стало стандартом в последние годы.

Слой изоляции укладывается поверх пароизоляции и вдоль краев фундаментной стены для предотвращения вымывания тепла через более холодные внешние края стены. Это самая важная рекомендация в процессе. Толщина изоляционного слоя должна составлять от одного до двух дюймов в зависимости от климатических условий.

В более холодных климатических условиях следует начинать с двухдюймовой изоляции на внешней стене фундамента и сужаться до дюйма к центру. Рекомендуется, чтобы длина изолированной площади составляла 12 футов от периметра к центру подвала. Кроме того, обеспечение надлежащей теплоизоляции фундамента увеличивает общую эффективность энергопотребления дома и сводит к минимуму потери тепла из системы лучистого пола из бетонных плит.

Компоненты системы

Затем в контурах между арматурным материалом бетона или поверх него наматывают трубку

PEX, управляемую коллектором контура.Армирующий материал защищает трубы и отводит тепло от трубы для более быстрой передачи тепла через бетонную плиту.

Стержневые арматуры предпочтительнее сетчатых из-за их долговечности. При использовании стержневой арматуры рекомендуется укладывать половину армирующего материала на блоки, кирпичи или другие возвышающиеся поверхности. Затем вставляется трубка PEX, а остаток армирующего материала помещается поверх трубки.

Гибкая трубка привязана проволокой к армирующему материалу на длине менее 400 футов, в зависимости от толщины трубки. Расстояние между трубками варьируется от 6 до 18 дюймов в зависимости от климата, тепловой нагрузки и зон, более подверженных потерям тепла. Внутренние зоны часто расположены на больших расстояниях, тогда как дверные проемы и по периметру более сконцентрированы.

Правильная длина, пропорциональная производительности насоса, приведет к минимальному потреблению энергии. Расположение трубок должно быть спиральным и без очень крутых поворотов. Цель состоит в том, чтобы выполнять плавные повороты, которые помогут снизить нагрузку на насос и сэкономить энергию.

Испытание герметичности полиэтиленовой или резиновой трубки на герметичность перед заливкой цокольного этажа может сэкономить значительные хлопоты и время. Это включает в себя накачивание трубки до 50 фунтов на квадратный дюйм и оставление ее на ночь. Если манометр показывает 5 фунтов на квадратный дюйм или ниже, указывается утечка.

Ремонт производится перед заливкой плиты. Во время заливки цементной плиты в трубке остается воздух, чтобы защитить ее. После заливки бетонной плиты перекрытия проводится еще один осмотр, чтобы определить, не произошла ли утечка.

Чтобы защитить гибкую трубку PEX от повреждений, ее оставляют в нижней трети бетонной плиты. На этой глубине трубы наиболее эффективно отводят тепло через бетонную плиту. Следует позаботиться о том, чтобы трубы не пробили дно плиты перекрытия подвала.

Источники энергии

Большинство систем лучистого обогрева пола в подвале называются гидравлическими системами. Это относится к работе системы, а не к самому источнику энергии.Для этих систем доступен ряд источников энергии.

  • Природный газ
  • Пропан (LP)
  • Масло
  • Уголь
  • Дерево
  • Электричество
  • Тепловые насосы
  • Земляные тепловые насосы
  • Солнечная энергия

Решение о том, какой источник энергии использовать, является личным. Соображения включают бюджет проекта, элементы архитектуры, желаемый уровень комфорта, региональный климат и соответствие вашим местным строительным нормам.

Лучистые полы с подогревом обеспечивают более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, самое главное, вас.

Последние штрихи

После того, как вы определились с системой лучистого отопления подвала и источником энергии, вы готовы к выбору последних штрихов. Практически любой тип напольного покрытия совместим с системами лучистого отопления. Для получения более полной информации о вариантах, пожалуйста, обратитесь к одному или обоим из этих разделов: Полы в подвале и Полы из твердых пород древесины.

Консультации со специалистом по системам лучистого отопления подвала — это первый шаг в выборе наиболее экономичной и практичной системы для ваших нужд. Может быть полезно проконсультироваться с подрядчиком по гидроизоляции, специалистом по ремонту фундамента или специалистами по отделке подвала, чтобы убедиться, что любые структурные проблемы решены до установки.

При наличии надлежащей информации и профессиональных рекомендаций домовладельцы и их семьи могут наслаждаться максимально комфортным и уютным дополнительным жилым пространством по экономичной цене!

Часто задаваемые вопросы | SunTouch

О обогреве пола

  1. Что согревает пол?
  2. Где большинство людей кладут полы SunTouch?
  3. Коврик SunTouch ослабляет или укрепляет мой пол?
  4. Эффективен ли электрический обогрев пола SunTouch?
  5. Моя ванная отапливается; мне нужно утепление пола?
  6. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?
  7. Какое напряжение мне нужно для пола SunTouch?
  8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?
  9. Какая гарантия на продукцию SunTouch?

1.

Что согревает пол?

Синие нагревательные элементы оранжевого переплетения мата SunTouch и кабеля WarmWire® нагреваются и передают тепло полу. Пол, в свою очередь, передает тепло остальной части комнаты. SunTouch UnderFloor ™ делает это с помощью алюминиевой поверхности теплого синего цвета, подвешенной между балками пола.

2. Где большинство людей кладут полы SunTouch?

Чаще всего идут ванные комнаты, за ними следуют кухни и прихожие. Грибы — еще и прекрасное место для теплого пола.WarmWire отлично работает на больших площадях, например в подвалах или больших комнатах.

3. Коврик SunTouch ослабляет или укрепляет мой пол?

Коврики

SunTouch были протестированы Советом по плитке Северной Америки (TCNA) в соответствии с ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Робинсона». Он проверяет на прогиб при возрастающих нагрузках на деревянный каркасный пол или бетонную плиту. Коврики SunTouch прошли эти тесты для ТЯЖЕЛЫХ классификаций, таких как торговые центры и коммерческие площади.Коврики SunTouch, по-видимому, добавляют прочности на разрыв сэндвичу из плитки и раствора. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).

4. Эффективен ли электрический обогрев пола SunTouch?

Теплые полы согревают людей и предметы напрямую, не перегревая воздух. Электрический луч преобразует почти всю свою энергию в пригодную для использования форму. Вы можете установить домашний термостат ниже и по-прежнему чувствовать себя комфортно. Используйте программируемый термостат SunStat, и система автоматически установит более низкую температуру, когда комнаты не используются.Изолируйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.

5. Моя ванная отапливается; мне нужно утепление пола?

Даже когда ванные комнаты отапливаются принудительным воздухом или плинтусом, кафельные полы остаются холодными. Представьте, что вы начинаете день с того, что выйдете из душа на теплый и удобный кафельный пол!

6. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?

№SunTouch и конкуренты передают на пол примерно одинаковое количество энергии. Они могут использовать меньшее напряжение, но для выработки такой же мощности (тепловыделения) требуется более высокая сила тока. SunTouch, однако, использует сетевое напряжение и меньшую силу тока для обеспечения необходимой мощности. Это позволяет устанавливать более крупную систему SunTouch с выключателем меньшего размера. В низковольтных системах используются шумные, горячие трансформаторы, которые трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к источнику питания 120 вольт (VAC), и по коду необходимо установить системы SunTouch с защитой GFCI.GFCI обнаруживает замыкания на землю и при необходимости отключает энергию от системы отопления в течение миллисекунд.

7. Какое напряжение мне нужно для пола SunTouch?

SunTouch рассчитан на 120 или 240 В переменного тока (для обогрева больших площадей).

8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?

Обе системы имеют одинаковую эффективность. Лучше всего посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока чаще встречаются за пределами США и в коммерческих приложениях.Термостат SunStat может контролировать до 150 квадратных футов пола с подогревом при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.

9. Какая гарантия на продукцию SunTouch?

На нагревательные элементы

SunTouch распространяется ограниченная гарантия на замену продукта двадцать пять (25 лет). SunTouch будет иметь ограниченную гарантию сроком от одного до трех лет в зависимости от приобретенной модели SunStat. Гарантия SunTouch может быть передана новому домовладельцу, в отличие от гарантий от большинства других компаний, занимающихся лучистым отоплением. Гарантии SunTouch распространяются на продукт, а не только на первоначального домовладельца.

Планировка пола

  1. Вы производите разные продукты, какой из них лучше всего подходит для моего применения?
  2. В частности, чем WarmWire отличается от ковриков SunTouch?
  3. Какое минимальное / максимальное расстояние между проводами для WarmWire?
  4. Сколько мне нужно мата SunTouch или WarmWire?
  5. Поднимет ли система SunTouch мою высоту пола? Если да, то на сколько?
  6. Сколько еще тонкослойного материала мне понадобится для пола SunTouch?
  7. Какие напольные покрытия я могу положить на мой новый светлый пол?
  8. Есть ли напольные покрытия, которые плохо смотрятся на сияющем полу?
  9. Нужно ли уложить изоляцию под пол SunTouch?
  10. Я устанавливаю SunTouch на бетонную плиту.Стоит ли добавить изоляционный барьер?
  11. Могу ли я установить теплый пол SunTouch в душевой пол?
  12. Вы порекомендуете систему управления моим лучистым полом?
  13. С какой нагрузкой может справиться SunStat?
  14. Где хорошее место для размещения элемента управления?
  15. Могу ли я покупать напрямую у производителя?

1.

Вы производите разные продукты, поэтому какой из них лучше всего подходит для моего применения?

Коврики

SunTouch отлично подходят для создания тонкого или самовыравнивающегося раствора на каркасных полах или плитах.Обычно лучше всего подходят для ковриков SunTouch комнаты, требующие менее 150 квадратных футов отапливаемой площади с квадратными углами. Их обычно покрывают плиткой и используют в ванных комнатах и ​​кухнях. Coated WarmWire делает то же самое, но стоит дешевле, крепится с помощью ремней и может использоваться в душе. (Примечание: старые версии WarmWire без покрытия не предназначены для использования в душе.) Помещения, требующие более 150 квадратных футов отапливаемой площади, и / или комнаты с углами или дугами подходят для WarmWire, который легко принимает необычные формы.Если у вас холодный пол и у вас есть доступ снизу через ползун или недостроенный подвал, вы можете установить маты SunTouch UnderFloor между балками пола, чтобы согреть плиточный, каменный или деревянный пол наверху.

2. Чем конкретно WarmWire отличается от ковриков SunTouch?

Custom TapeMat® — это скоростная опция для электрического теплого пола. Коврик заказывается точно по желаемому плану этажа. Изготовленные на заказ ленточные коврики изготавливаются по изгибам, углам и вырезам в соответствии с требованиями дизайна комнаты.

Стандартные ленточные коврики

быстрее укладываются в прямоугольные пространства. Все предустановлено для вас. Маты добавляют к тонкому раствору армирующие волокна, что делает пол более прочным. Нагревательные элементы вплетены на заводе в покрытый полиэфирным ковриком с оптимальным расстоянием 3 дюйма и выходной мощностью 12 Вт на квадратный фут.

WarmWire стоит меньше за квадратный фут, чем нагревательные маты, и установка хорошо подходит для помещений необычной формы. По этой причине WarmWire более популярен в больших помещениях или комнатах с углами, изгибами, укромными уголками или ограниченными пространствами, которые не подходят для ковриков. Вы можете отрегулировать расстояние между WarmWire в соответствии с потерями тепла из комнаты.

3. Какое минимальное / максимальное расстояние между проводами для WarmWire?

Ремешок WarmWire может удерживать нагревательные элементы на расстоянии 2,5 дюйма, 3 дюйма или 3,5 дюйма. Расстояние 2,5 дюйма рекомендуется для помещений с высокими потерями тепла и бетонными плитами. По возможности используйте изоляцию под полом. 3-дюймовый интервал — наиболее распространенный интервал для ванн, кухонь, гостиных и подвалов с умеренными потерями тепла. Расстояние 3,5 дюйма лучше всего подходит для помещений с низкими тепловыми потерями, коридоров или больших площадей, отапливаемых с помощью тепловых каналов.Никогда не используйте расстояние менее 2,5 дюймов или более 3,5 дюймов для WarmWire.

4. Сколько мне нужно мата SunTouch или WarmWire?

Используйте новый калькулятор продукта SunTouch (калькулятор WarmWire / калькулятор TapeMat). Для многих проектов достаточно одного мата, но в проекте можно использовать несколько матов, подключенных параллельно, для обогрева больших площадей с ограничением нагрузки 15 А на один элемент управления.

Это основной расчет:

1. Рассчитайте общую площадь комнат от стены до стены.Вычтите квадратные метры всех встроенных элементов (например, ванны, туалета и шкафов).

(Общая площадь — застроенные) = (___ — ___) = ___ кв. Футов

2. Умножить на 0,90. Округлите до ближайших 5 кв. Футов. Это отапливаемая площадь.

_____ x .090 = _____ кв. Футов отапливаемой площади

3. Исходя из площади обогреваемой площади в квадратных футах, выберите подходящий (-ые) мат (-ы) или WarmWire из каталога продукции.

5. Поднимет ли система SunTouch мой пол? Если да, то на сколько?

Ожидается, что высота пола увеличится на 1/8 — 3/8 дюйма, в зависимости от метода установки.Вот три примера:

Большинство монтажников используют шпатель с зубьями от до 3/8 дюйма для нанесения раствора с тонким слоем. При тонкой установке и укладке плитки непосредственно над нагревательными элементами, увеличьте высоту от 1/8 до 1/4 дюйма.

Если вы сначала наносите тонкий слой на систему отопления, дайте ему высохнуть, а затем разбавьте плитку. Нанесите от ¼ до 3/8 дюйма дополнительной толщины.

Или вы можете нанести самовыравнивающийся раствор от ¼ до 3/8 дюйма, чтобы покрыть нагревательные элементы, а затем покрыть готовым напольным покрытием, например ламинатом.

Если вы установите SunTouch UnderFloor между балками пола, высота готового пола не изменится.

6. Сколько еще тонкослойного материала мне понадобится для пола SunTouch?

Безопасная оценка — запланировать использование на 60% большего количества растворителя, чем обычно требуется для холодного пола.

7. Какие напольные покрытия я могу положить на мой новый светлый пол?

Если вы закладываете нагревательные элементы в строительный раствор или устанавливаете SunTouch Underfloor, вы можете использовать многие виды напольных покрытий.Самые популярные теплые полы — плитка и камень. Если вы накроете нагревательные элементы самовыравнивающимся тонким слоем, вы можете установить ламинат, плавающий или клееный паркетный пол.

8. Существуют ли напольные покрытия, которые плохо сочетаются с сияющим полом?

Полы с гвоздями не подойдут по понятным причинам. Виниловые полы могут деформироваться и обесцветиться поверх нагревательных элементов. Подкладка и ковер изолируют ваш сияющий пол, поэтому вы можете быть разочарованы его характеристиками.Резиновые и пробковые полы также обладают более высокими теплоизоляционными характеристиками, поэтому тепло может вас не порадовать. Обратитесь к производителю бамбукового пола (типа травы), чтобы убедиться, что он рассчитан на повышенные температуры. Хотя температура на поверхности излучающего пола не должна превышать 85 ° F, температура в нижней части готового пола может составлять от 90 до 110 ° F.

9. Нужно ли уложить изоляцию под пол SunTouch?

Изоляция

снизит потери тепла и улучшит время отклика во время прогрева.Если вы можете положить его под каркас пола или под тонкий слой (в соответствии с рекомендациями Совета Северной Америки), изоляция будет хорошей идеей. Существует ряд продуктов, предназначенных для работы под тонкими полами. Обратитесь к местному дистрибьютору или дилеру напольных покрытий. В случае SunTouch UnderFloor изоляция под матом между балками имеет важное значение.

10. Я устанавливаю SunTouch на бетонную плиту. Стоит ли добавить изоляционный барьер?

Изоляция значительно повышает производительность и эффективность систем обогрева полов.

11. Могу ли я установить теплый пол SunTouch в душевой пол?

Да. Как коврики SunTouch, так и WarmWire внесены в список UL для установки на индивидуальный пол для душа или скамейку. Дополнительные инструкции см. В руководстве по установке SunTouch TapeMat, руководстве по установке Custom TapeMat или руководстве по установке WarmWire.

12. Вы порекомендуете какой-либо элемент управления моим лучистым полом?

Да. Контроллер SunTouch SunStat имеет защиту GFCI и датчик температуры пола для установки температуры пола.Он имеет удобный переключатель включения / выключения системы, а некоторые модели имеют программируемые функции для автоматического включения и выключения системы в соответствии с введенным расписанием.

13. С какой нагрузкой может справиться SunStat?

SunTouch SunStats — это термостаты с двойным напряжением (120 В переменного тока и 240 В переменного тока), рассчитанные на работу до 15 А. Они могут обрабатывать до 150 квадратных футов отапливаемой площади при 120 В переменного тока (15 А) или 300 квадратных футов при 240 В переменного тока (15 А). Для больших площадей, которым нужен один элемент управления, просто добавьте реле SunStat для еще 15 ампер отапливаемой зоны.

14. Где лучше всего разместить элемент управления?

Поместите регулятор над (или рядом) местом, где провода питания выходят из пола. Поместите его в сверхглубокую распределительную коробку, внесенную в список UL, на высоте от 54 до 60 дюймов от пола или на высоте, предусмотренной местными строительными нормами. Выбирайте стену, на которую не попадают прямые солнечные лучи, или внешнюю стену.

15. Могу ли я покупать напрямую у производителя?

Нет, и это не потому, что мы не ценим ваш бизнес. Местные дистрибьюторы и дилеры предлагают реальную ценность в вашем регионе. Их опыт, здравый смысл, выбор инвентаря и аксессуары сделают ваш проект намного проще.

Устройство пола

  1. Могу ли я установить SunTouch прямо на фанеру?
  2. Какой тип тонкослойной машины / выравнивателя мне следует использовать при установке систем SunTouch?
  3. Могу ли я обрезать коврик по размеру моего участка?
  4. У меня в ванной необычное пространство. Как коврик может покрыть эту область?
  5. Можно ли отрезать нагревательный элемент, если у меня слишком много?
  6. Что делать, если у меня на работе слишком много нагревательного элемента?
  7. Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?
  8. Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?
  9. Шнур питания немного толще мата.Как мне это установить?
  10. Что такое LoudMouth ™ и нужен ли он мне?
  11. Почему я должен использовать и омметр (мультиметр), и громкоговоритель?
  12. Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра), и я получаю «OL» (обрыв линии) или I (бесконечное значение), или отсутствие значения между проводом заземления моего провода питания и каждым из других проводов. Это нормально?
  13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?
  14. Как избежать повреждения нагревательных элементов?
  15. Что такое CableTrowel?
  16. Нужен ли мне GFCI в моей печатной коробке для подачи питания на систему SunTouch?
  17. Забыл установить датчик.Что я могу делать?
  18. У меня есть коврик SunTouch, но я не могу найти датчик управления.
  19. Как прикрепить ремешок WarmWire к плите?
  20. Как мне изолировать существующую плиту перед установкой SunTouch?
  21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?

1. Можно ли установить SunTouch прямо на фанеру?

Да, SunTouch можно установить прямо на фанеру, если она покрыта раствором не менее 3/8 дюйма.Рекомендуется покрыть фанеру грунтовкой, совместимой с полимерно-модифицированным строительным раствором вашей марки. Если вы устанавливаете пол из тонкой плитки поверх фанеры, подумайте о том, чтобы сначала положить слой цементной плиты. Затем прикрепите SunTouch к заднему слою и покройте его латексным или модифицированным полимером раствором, а затем готовым кафельным или каменным полом. Во всех случаях укладывайте плиточные полы в соответствии с рекомендациями Совета по плитке Северной Америки.

2. Какой тип тонкослойной машины / выравнивателя мне следует использовать при установке систем SunTouch?

Используйте латексный или модифицированный полимером раствор для тонкого отверждения и нанесите его зубчатым шпателем на 3/8 дюйма.Вы также можете покрыть нагревательные элементы самовыравнивающейся смесью, которую вы смешиваете на стройплощадке. Держитесь подальше от предварительно смешанных растворов, клеев и быстросхватывающихся самовыравнивающихся смесей.

3. Могу ли я обрезать коврик по размеру моего участка?

Да. Раскатайте коврик до препятствия. Отрежьте оранжевую ткань и переверните циновку, чтобы покрыть следующую часть пола. Повторяйте, пока не покроете область, которую хотите согреть. Никогда не устанавливайте коврик на себя и ни по какой причине не обрезайте синий нагревательный элемент.

4. У меня в ванной необычное пространство. Как коврик может покрыть эту область?

Вы можете придать мату форму, вытащить нагревательный элемент и приклеить его к полу, чтобы заполнить небольшие участки.

5. Можно ли отрезать нагревательный элемент, если у меня слишком много?

Нет, это испортит коврик. Каждый кабель имеет определенное значение сопротивления (Ом), поэтому длину нельзя изменять.

6. Что делать, если у меня на работе слишком много нагревательного элемента?

Если вы обнаружите, что у вас слишком много нагревательного элемента, вы всегда можете использовать часть излишка рядом с туалетом или в других местах, которые вы планировали оставить неотапливаемыми.Вы можете разместить незакрепленные нагревательные элементы на расстоянии 2,5 дюйма друг от друга, но держитесь подальше от кольца унитаза. Если ваш коврик слишком велик для проекта, не закатывайте его в стену; это вызовет опасный перегрев. В этом случае верните коврик, если он идеально подходит для вашего проекта.

7. Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?

Да на оба вопроса. После того, как вы протянули экранированный шнур питания и белый провод датчика к блоку управления в стене, у вас, вероятно, останутся остатки.Вы можете отрезать лишнее и подключиться к SunStat. Никогда не обрезайте провода нагревательного элемента или датчик датчика (лампочку на конце провода).

8. Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?

Нет, не обрезайте их и никогда не оставляйте в стене. Никогда не обрезайте нагревательные элементы. Всегда заделывайте мат и нагревательные элементы WarmWire, включая заводское соединение, которое соединяет нагревательные элементы с проводами питания, в растворе в полу.Никогда не вставляйте в стену нагревательные элементы или заводские соединения.

9. Шнур питания немного толще мата. Как мне это установить?

Силовые кабели, включая заводское соединение с нагревательными элементами, прикреплены к полу. В стену и до распределительной коробки входят только экранированные провода питания. Вы можете использовать фрезер или долото, чтобы сделать паз в полу для проводов питания и, если необходимо, заводской сращивания, а затем приклейте заводской сросток проводов питания в паз горячим способом.

10. Что такое LoudMouth ™ и нужен ли он мне?

LoudMouth контролирует ваши нагревательные элементы во время установки. Если они повреждены, загорается свет и звучит сигнал тревоги, чтобы вы могли остановить работу и предпринять шаги для устранения проблемы. LoudMouth может контролировать три набора нагревательных элементов одновременно, и он должен оставаться включенным, пока нагревательные элементы находятся на рабочем месте. LoudMouth стоит своих денег.

11. Почему я должен использовать и омметр (мультиметр), и громкоговоритель?

Они хорошо работают вместе. Омметр сообщает вам, что сопротивление (Ом) соответствует заводским спецификациям, а LoudMouth подает звуковой сигнал, если вы повредите провод во время установки. Омметр также покажет изменение сопротивления, если провод оборван, но не подает сигнал тревоги. Мы советуем использовать оба устройства при укладке теплого пола.

12. Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра) и получаю «OL» (разомкнутая линия) или I (бесконечное значение), или отсутствие значения между заземляющим проводом моего провода питания и каждым из них. провода.Это нормально?

Да. Если какое-либо сопротивление измеряется между проводом с зеленой меткой (заземлением) и проводами нагрузки, это указывает на короткое замыкание, что означает повреждение нагревательных элементов. Имейте в виду, что мультиметры с автоматическим выбором диапазона будут считывать ваше тело как цепь, если вы дотронетесь до обоих наконечников щупов пальцами.

13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?

Ни в коем случае не обрезайте синий нагревательный элемент. Если вы повредите его во время установки, вы можете позвонить по нашему бесплатному номеру 1-888-432-8932 и приобрести ремонтный комплект для нагревательного провода.Комплект должен быть установлен квалифицированным электриком.

14. Как избежать повреждения нагревательных элементов?

Будьте особенно осторожны при нанесении раствора на SunTouch. Накройте SunTouch картоном, когда он открыт, чтобы свести к минимуму ущерб от движения на стройплощадке. Мы рекомендуем вам использовать пластиковый SunTouch CableTrowel ™ при нанесении строительного раствора.

15. Что такое CableTrowel?

CableTrowel — это легкое, прочное лезвие с зазубринами, которое наносит слой гребешкового раствора на нагревательные элементы толщиной 3/8 дюйма.Установщикам нравится вес и то, что он легко чистится. Самое главное, он не повреждает нагревательные элементы, как острые металлические мастерки.

16. Нужен ли мне GFCI в моей монтажной коробке для подачи питания на систему SunTouch?

GFCI не следует использовать, потому что наши термостаты поставляются со встроенным GFCI. Этот очень чувствительный GFCI может обнаруживать другой GFCI в цепи, вызывая то, что мы называем неприятным отключением.

17. Забыл установить датчик. Что я могу делать?

Вы можете разбить и аккуратно удалить одну плитку непосредственно под местом управления SunStat, а затем аккуратно вырезать место для датчика.Или вы можете осторожно удалить раствор между двумя плитками, а затем установить провод датчика и зонд в зазор и повторно залить шов. Не обрезайте нагревательные элементы зубилом и не устанавливайте зонд прямо поверх нагревательных элементов. Попытайтесь найти между ними зонд.

Или вы можете аккуратно просверлить небольшой карман в нижней части деревянного чернового пола ниже области нагрева и запечатать сенсорный зонд в этом кармане.

Вы также можете переключиться на встроенный датчик температуры воздуха в SunStat, изменив параметры на режим «Air Sensing» или режим «Регулятор» по времени.Это работает, но менее точно, чем при использовании датчика температуры пола. Обратите внимание, что датчик все равно необходимо подключить к задней части элемента управления SunStat, чтобы воздушный режим работал должным образом.

18. У меня есть коврик SunTouch, но я не могу найти датчик управления.

Ваш датчик находится в упаковке термостата SunStat. Это свёрнутый белый провод.

19. Как прикрепить ремешок WarmWire к плите?

Просверливание отверстий и закрепление ремня винтами является одобренным методом.Если у вас есть задняя панель поверх фанеры, вы можете использовать гвозди или шурупы, чтобы удерживать ремешок. Однако самый быстрый и простой способ — это нанести на обратную сторону ремешка высокопрочный клей-спрей. Горячий клей — хорошая альтернатива клею-спрею. Мы также включаем в наши комплекты двусторонний скотч (или вы можете приобрести его отдельно). Это хорошо работает, особенно по бетону.

20. Как изолировать существующую плиту перед установкой SunTouch?

Некоторые типы мембран, предотвращающих разрушение или изолирующие трещины, обладают минимальными изоляционными свойствами. Прикрепите их к плите, а затем положите сверху коврик WarmWire или SunTouch. По крайней мере, 1/4 дюйма изоляционного материала поможет снизить тепловые потери в плиту ниже. Более толстый изоляционный материал, как правило, имеет лучший коэффициент сопротивления теплопередаче. Уточняйте у местных дилеров, какие продукты подходят для излучающих полов.

21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?

Полимерный песок — хороший вариант.Некоторые производители полимерного песка заявляют, что дополнительное тепло не повредит их продукту. Тем не менее, всегда полезно проконсультироваться с производителем полимерного песка, который вы планируете, чтобы убедиться, что его продукт может использоваться над системой электрического снеготаяния.

Эксплуатация этажа

  1. В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить систему SunTouch. Почему?
  2. Сколько будет стоить эксплуатация моего лучистого пола?
  3. При какой температуре мне следует установить лучистый пол?
  4. Что предохраняет мой пол от перегрева?
  5. Долго ли прогревается пол?
  6. Что делает программируемое управление?
  7. Что может пойти не так с продуктами SunTouch?
  8. Какую поддержку вы оказываете?
  9. Как мне объяснить мой пол SunTouch моему соседу?

1.В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить систему SunTouch. Почему?

Раствор требует 28 дней для полного высыхания. Если вы включите нагревательные элементы до того, как он застынет, он сожмется, потрескается и всплывет на вашей плитке. См. Инструкции на мешке для кладки или позвоните производителю.

2. Сколько будет стоить мой теплый пол в эксплуатации?

Ваша стоимость будет зависеть от того, сколько часов вы утепляете пол и ваших затрат на электроэнергию. Калькулятор продукта SunTouch (калькулятор WarmWire / калькулятор TapeMat) даст вам оценку, основанную на среднем использовании.

3. При какой температуре следует укладывать теплый пол?

Используйте свой контроль, чтобы найти температуру, которая вам нравится. Начните с 80 ° F, а затем настройтесь на свой комфорт.

4. Что предохраняет пол от перегрева?

Элементы управления

SunTouch оснащены датчиками пола и ограничителями высокой температуры, чтобы пол не перегрелся.Большинство пользователей не хотели бы, чтобы температура поверхности превышала 85 ° F. Многие производители деревянных и ламинатных полов требуют ограничения в 82-84 ° F. Рекомендуемую максимальную температуру пола проконсультируйтесь с производителем материалов из дерева или ламината.

5. Долго ли прогревается пол?

Из холодного старта системе требуется время, потому что ей необходимо прогреть всю массу пола. Наши цифровые элементы управления помогают, «понижая» температуру до более низкого уровня, но не полностью. Когда комната будет готова к «комфортной» температуре, регулятор быстро нагреет пол. В среднем это занимает от 20 до 45 минут. Утеплитель под системой утепления пола сократит время прогрева.

6. Что делает программируемое управление?

Программируемый элемент управления SunStat позволяет вам установить 7-дневный график для вашего теплого пола. Обычно пол прогревается утром и вечером, когда вы пользуетесь комнатой. Программируемые элементы управления популярны, потому что они начинают нагреваться еще до того, как вы войдете в комнату, и снижают температуру пола, когда вы уходите.Таким образом, вам всегда комфортно, но вы не тратите впустую энергию.

7. Что может пойти не так с продуктами SunTouch?

В руководствах по установке перечислено несколько вещей, которые могут привести к повреждению продукта перед установкой. Как правило, SunTouch подвергается наибольшей опасности на стройплощадке, где острые инструменты и дорожное движение могут повредить нагревательный элемент. После того, как напольное покрытие установлено поверх мата SunTouch, мало что может повредить ему.

8.Какую поддержку вы оказываете?

Позвоните на наш бесплатный номер из США и Канады 1-888-432-8932 с 7:00 до 18:00 по центральному времени с понедельника по пятницу. Наши инженеры и сотрудники службы поддержки клиентов готовы ответить на ваши вопросы. Посмотрите видеоролики по установке, доступные в Интернете, и прочтите руководство по установке, в котором есть таблица устранения неполадок, если у вас есть какие-либо вопросы.

9. Как мне объяснить соседу мой пол SunTouch?

От Аляски до Флориды люди проводят много времени в ванных комнатах на холодных плиточных полах.SunTouch — это простой и недорогой способ начать день с теплых ног.

Ваши впечатления от SunTouch

У вас есть история или опыт, которыми вы хотели бы поделиться с вашим продуктом SunTouch?

Отправьте свою историю
.

Добавить комментарий

Ваш адрес email не будет опубликован.
