Столбчатые фундаменты и их применение

Опубликовано: 11.08.2012 Рубрика: Строительство Просмотров: 14100

Столбчатый фундамент

Столбчатый фундамент является наиболее дешевым и простым в возведении. Ему отдают предпочтение при строительстве как производственных и общественных зданий, так и одноэтажных дачных построек. Но по ряду причин применение столбчатых фундаментов имеет ограничения и не учитывать их нельзя.

Столбчатые фундаменты относятся к типу отдельных фундаментов на естественном основании и представляют собой столбы с развитой опорной частью (подошвой), передающие сосредоточенные нагрузки от колонн, углов зданий, опорных рам, балок, арок, ферм и других несущих конструкций сооружения. На столбчатых фундаментах возводят лишь достаточно легкие сборно-каркасные дома, из бруса и бревен, а также стойки заборов. При высокой неоднородности грунта основания или его большой просадоточности от использования такого типа фундамента для дачных строений лучше вообще отказаться. На слабо несущих грунтах столбы сильно и неравномерно проседают.

К разметке таких фундаментов предъявляются повышенные требования. Для просадочных грунтов и характеризующихся морозным пученьем они не годятся

Правда, этот тип фундамента широко используют для объектов промышленного и общественного назначения: большие одноэтажные здания, в которых несущими конструкциями служат колонны, а наружные стены — лишь ограждающим контуром. Но в этом случае столбчатые фундаменты имеют особо усиленную конструкцию, большое заглубление и сильно развитую подошву.

Столбчатые фундаменты делают сборными из готовых бетонных блоков, монолитными и из камня (кирпич, бути пиленый камень) на цементном растворе. В сечении они могут быть квадратными или круглыми: зависит от конструкции выбранной опалубки, в которой их отливают из бетона или формы уже готовых бетонных блоков для сборного варианта.

Если на столб должна опираться колонна (промышленные и общественные здания), то в его верхней части делаю углубление — «стакан». В отдельных случаях вместо «стакана» ставят анкерный крепеж для жесткого соединения столба с опираемой конструкцией. Столбчатые фундаменты, в зависимости от своей конструкции, подразделяются на стаканные и бесстаканные. Причем, стаканные выполняют только в бетоне, а бесстаканные — из бетона и камня.

Столбчатый фундамент стаканного типа оптимален для стоек забора. Столб можно отпито заранее или прямо в отрытом под него колодце. В опорной части (подошва) он имеет расширение.

Устройство столбчатого фундамента

Заложение такого фундамента под несущий каркас будущего строения, как правило, делают открытым способом, в предварительно отрытых колодцах или траншеях ниже глубины промерзания грунта: разжиженный грунт и воду удаляют со дна, делают подсыпку из песка или щебня толщиной не более 10 см и трамбуют. Сперва заливают в опалубке (или монтируют из блоков) подошву фундамента, затем — столб (можно сложить из камня).

Площадь подошвы выбирают (рассчитывают специалисты) в зависимости от передаваемой на грунт нагрузки и его просадочности. При больших нагрузках на столбчатый фундамент его армируют (усиливают). Для относительно легких построек (одноэтажных) и сооружений от армирования можно отказаться. Но конструкция столба должна быть такой, чтобы эпюра распределения в нем нагрузки имела угол наклона более 60°. Если угол меньше, неармированная подошва разрушится. Колодец (траншею) с готовым столбчатым фундаментом обратно засыпают песком, послойно и трамбуя.

Нагрузка на столбчатый фундамент определяет его размеры и конструкцию. Оптимальное восприятие нагрузки фундаментом и перенос ее на грунт основания показан на эпюре сопротивления: угол 60° и более гарантирует запас прочности даже не армированному фундаменту, менее 60° фундамент требует усиления армированием

Для столбчатого фундамента важно чтобы его подошва находилась ниже глубины промерзания грунта. Но при его возведении не всегда удается понизить уровень грунтовых вод ниже глубины промерзания. Поскольку бетонные работы в таких условиях весьма затруднительны, столбчатые фундаменты лучше делать сборными из готовых бетонных блоков, укладываемых на цементный раствор. Для подошвы следует использовать армированные блоки.

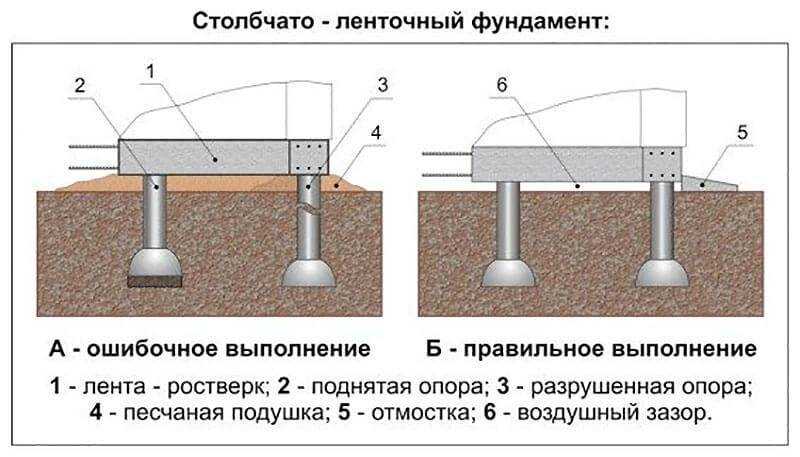

Ошибки при устройстве столбчатого фундамента

Коснемся лишь дачного строительства, где самой распространенной ошибкой в устройстве столбчатого фундамента является отсутствие в нем развитой опорной части (подошвы). Связано это с тем, что стремясь снизить трудоемкость работ, столбы фундамента заливают из бетона в выбранных в грунте вертикальных колодцах равного сечения: выкапывают или бурят вертикальный канал, стенки которого обкладывают рубероидом или погружают в грунт трубу обсадным способом и заливают туда раствор. Как правило, такие столбы начинают быстро и неравномерно проседать даже при весьма хорошем грунте основания.

Если вы выбрали именно эти технологии возведения столба, рекомендуем нижнюю часть колодца хоть немного расширить: аккуратно выбирая грунт из стенок небольшой лопаткой или трамбуя его ниже окончания обсадной трубы. Но форма и размеры всех таких колодцев для одной постройки должны быть идентичны. Иначе не избежать неравномерной осадки столбчатого фундамента даже в хорошем грунте.

Столбчатый фундамент на просадочных грунтах (илистых или торфяных) — дом интенсивно и длительный период погружается в грунт даже при развитых подошвах в основании столбов.

Столбчатый фундамент возводят на глинистых грунтах с морозным пученьем. Зимой такая постройка на таком фундаменте не в состоянии компенсировать выталкивающее действие сил даже от незначительного морозного пученья: столбы поднимаются из грунта и уходят в сторону, даже с подошвами, заложенными ниже глубины промерзания. Эго явление можно наблюдать после каждой зимы на стойках заборов, установленных на столбчатых фундаментах, но их подправить намного легче, чем заваливающийся дом.

Допускаются ошибки и при разметке столбчатого фундамента. Поскольку столбы заводят под места локальных нагрузок от несущих конструкций постройки (стойки колонны или балки опорной рамы), важно чтобы они имели центральное загружение и были строго вертикальны. В противном случае, в передаваемой на столб нагрузке возникает боковая составляющая, которая уводит его в сторону. К аналогичным последствиям может привести недостаточное количество столбов под нагруженной балкой: балка прогибается и передает на столбы боковое усилие.

Можно ли исправить допущенные ошибки, если дом уже построен?

Рекомендуется на столбчатом фундаменте возводить дома из бревен и бруса или сборно-каркасные и не более.

Во-первых, в силу своей конструкции, такие дома передают на каждый столб одинаковые нагрузки.

Во-вторых, если фундамент все-таки уходит в грунт, да еще и неравномерно, такие дома можно выправить:

• под нижний венец сруба или опорную раму подводят домкраты (над столбами) и приподнимают или выравнивают дом; столбы наращивают и выравнивают по уровню бетонным раствором или каменной кладкой;
• после набора бетоном необходимой прочности, дом равномерно опускают домкратами на столбы.

При необходимости, такие дома выдержат не один подобный ремонт. Эти работы доверяют только специалистам.

Метки: столбчатый фундамент

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Столбчатый фундамент — плюсы и минусы, ГОСТы и СНиПы

Столбчатый фундамент – это разновидность основания здания, в которой опорные конструкции (столбы) находятся в земле. Глубина залегания столбов определяется экспериментально, их вершины выступают над землей и связываются между собой бетонной лентой или ростверком. Это помогает равномерно распределить нагрузку ограждающих и несущих конструкций здания на грунт. Главное отличие между столбчатыми и свайными основаниями – глубина залегания столбов. Первый вариант используется на слабых и пучинистых грунтах, а также в местности с большой глубиной промерзания земли.

Содержимое

• 1 Разновидности столбчатого фундамента
  • 1.1 Преимущества и недостатки столбчатого основания дома
• 2 Нормативная документация для возведения столбчатого фундамента
  • 2.1 Вывод

Разновидности столбчатого фундамента

Классификация данного типа конструкции проводится в основном по типу используемого материала. Так, сегодня известны следующие столбчатые фундаменты:

• деревянные – это столбы из прочных пород дерева (с основном дуба). Перед закладкой бревно механически обрабатывают, на его поверхность наносят антисептик. Установка проходит следующим образом: согласно проектной разметки выкапывается котлован. На его дно устанавливается бетонная плита, на нее – бревна. При этом высота надземной части должна быть больше подземной. Бревна засыпаются и утрамбовываются. Сверху закрепляются ростверком;
• фундамент столбчатый каменный – выполняется на основе обожженного кирпича или битого камня. Принцип такой: в грунте выполняется яма определенного диаметра, которая и послужит формой для столбов. Далее кирпич или камни в нее укладываются и перемежевываются цементно-песчаным раствором. Эта конструкция идеально подходит для мелкозаглубленной и незаглубленной основы;
• бетонные – выполняются как в виде монолитной, так и сборных конструкций. Последние изготавливаются в заводских условиях;
• столбчатая конструкция с несъемной опалубкой – в качестве несъемной опалубки выступают полые железные или асбестоцементные столбы, которые помещаются в грунт, затем армируются и заливаются раствором.

Не знаете, какой выбрать столбчатый фундамент? Отзывы специалистов и нормативная литература помогут развязать данный вопрос и подобрать такой вариант, который максимально удовлетворит требования конкретной конструкции.

Преимущества и недостатки столбчатого основания дома

Как и любая строительная конструкция, так и столбчатое основание под здание имеет свои сильные и слабые стороны. Организовывая столбчатый фундамент, плюсы и минусы в обязательном порядке должны учитываться. Только в таком случае можно надеяться на возведение здания нужной конструкции.

Преимущества столбчатого фундамента:

• высокая скорость организации;
• достаточная экономия денежных средств;
• нет необходимости в привлечении дополнительной спецтехники и рабочей силы;
• устанавливается на нестабильных грунтах и земле с большой глубиной промерзания.

Столбчатый фундамент недостатки:

• нет возможности обустраивать подвальные и цокольные этажи;
• конструкция склонна к горизонтальному передвижению, а потому важно устанавливать достаточно надежный ростверк;
• не используется для тяжелых конструкций.

Нормативная документация для возведения столбчатого фундамента

Хотите организовать правильный столбчатый фундамент, размеры его, конструкция постройки и глубина ее залегания описываются в следующих нормативных документах:

• СНиП 3. 02.01-87 о различных земляных сооружениях;
• СП 50-101-2004 об организации оснований для различных зданий;
• СП 24.13330.2011 о свайных фундаментах.

Существует еще целый ряд специфической нормативной документации, который регулирует, какую структуру и размеры должны иметь столбчатые фундаменты. СНиП-2.02.01.83 предусматривает дополнительный расчет на деформацию. Столбчатый фундамент (ГОСТ24022-80) может закладываться под сельскохозяйственные постройки, под многоэтажные строения (ГОСТ 24476-80) и в каждом отдельном случае технические условия для строительства будут разными.

Вывод

Итак, столбчатый фундамент – это разновидность основы для здания, которая опирается на вертикальные структуры, расположенные глубоко под землей и связанные между собой ростверком. В зависимости от используемо материала, фундамент может быть деревянным, каменным, бетонным и с несъемной опалубкой. Следует помнить, что выбирая тот или иной столбчатый фундамент, цена вопроса напрямую зависит от используемого материала, применяемой технологии и размеров конструкции. Организовывая столбчатый фундамент, в обязательном порядке в расчетах и строительстве руководствуются нормативной документацией.

Видео по теме:

Понимание различных типов фундаментов зданий

08 февраля 2019 г. | 0 комментариев

Как мозгу нужен череп, кораблю нужен корпус, поезду нужны железнодорожные пути и станции, так и зданиям нужен фундамент. Прежде чем разбираться в различных типах фундаментов, давайте узнаем, что такое фундамент или основание.

Фундаменты (также известные как опоры) необходимы для поддержки всего, что построено на земле. К ним относятся красивые сооружения и здания, которые мы создаем на нем. Термин «фундамент» правильно используется для стальной конструкции , чтобы создать точку опоры на земле, чтобы равномерно выдерживать вес конструкции и оставаться неповрежденной. Большинство фундаментов состоят из двух частей:

Надстройка  – Фундамент, расположенный выше уровня земли.

Основание  – Фундамент ниже уровня земли.

Твердый грунт, на котором лежит фундамент, называется фундаментом. Фундамент передает нагрузку конструкции и ее собственный вес. Тип необходимого фундамента зависит от основания здания. Фундаменты делятся на две подкатегории в зависимости от передачи нагрузки на грунт – фундаменты мелкого заложения и фундаменты глубокого заложения.

Фундаменты мелкого заложения

Фундамент мелкозаглубленный — это тип фундамента здания, распределяющий нагрузки от здания на верхние слои грунта. Они выдерживают возложенные нагрузки, когда поверхностные грунты достаточно прочные и жесткие. Для участков с более слабой почвой может оказаться более экономичным улучшить грунт, если вы используете мелкозаглубленный фундамент.

Фундамент стены

Фундамент этого типа постоянно проходит параллельно направлению стены. Это помогает передавать и распределять вес нагрузки стены в землю по площади почвы. Основная цель этого фундамента состоит в том, чтобы распределить вес нагрузки так, чтобы почва могла выдержать нагрузку. Фундамент стены подходит в тех случаях, когда передаваемые нагрузки малы и экономичны в плотных песках и гравии. При этом ширина фундамента в 2-3 раза больше ширины стены на уровне земли.

Фундамент колонны

Фундамент колонны подходит и экономичен для поддержки колонн в стальных конструкциях. Фундамент колонны выполнен в виде плоской плиты и может быть выполнен из простого или железобетона. Фундаментная база колонны большая, чтобы поддерживать колонну здания. Этот тип фундамента распределяет вес, приходящийся на колонну, на более обширную площадь, что предотвращает погружение колонны в землю.

Комбинированный фундамент

Эти фундаменты предназначены для поддержки двух или более стальных колонн в ряд в стальной конструкции. Если основание для колонны выходит за границы участка, предпочтительнее использовать комбинированное основание. Он также подходит для близко расположенных колонн и при низкой несущей способности грунта. Изолированные фундаменты для каждой колонны, как правило, более экономичны.

Ленточный фундамент

Ленточный фундамент — разновидность комбинированного фундамента. Если краевой фундамент не может быть продлен за границу участка, он соединяется с другими внутренними фундаментами с помощью ленточной балки или балки уклона. Ременная балка распределяет внутренние усилия от одной опоры к другой по одной колонне на внецентренно нагруженную опору колонны. Чтобы распределить эти силы на ближайшую опору, требуется ленточная балка.

Плотный или матовый фундамент

Плотный или матовый фундамент — это тип фундамента, который распространяется по всей площади под зданием. Они помогают выдерживать тяжелые структурные нагрузки от колонн и стен. Это предотвращает дифференциальную осадку отдельных фундаментов. Таким образом, конструкция матового фундамента может нести нагрузку элементов конструкции здания при неблагоприятных грунтовых условиях.

Фундаменты глубокого заложения

Когда несущая способность грунта очень низкая, выбор мелкозаглубленного фундамента может оказаться нерентабельным или даже невозможным. В таких случаях глубокие фундаменты являются идеальным решением для передачи нагрузок конструкции по вертикали на более прочный слой, залегающий на значительной глубине ниже поверхности земли.

Свайный фундамент

Свая представляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Это тип глубокого фундамента, который используется для передачи тяжелых нагрузок от конструкции на слой твердой породы глубоко под уровнем земли во время стальной конструкции. Они могут передавать нагрузку либо подшипником, либо трением. Это также используется для предотвращения подъема конструкции из-за боковых нагрузок во время землетрясения и сил ветра.

Буровые шахты или кессоны

Буровая шахта (также известная как кессон) представляет собой тип глубокого фундамента, функции которого аналогичны свайному фундаменту. Он имеет монолитный бетонный фундамент повышенной емкости, залитый, образованный пробуренной выемкой. Он может противостоять нагрузкам от конструкции за счет сопротивления вала, сопротивления пальцев ног или их комбинации. Стальная конструкция предполагает бурение шахт или кессонов с помощью шнека. Пробуренные валы могут выдерживать большие нагрузки на колонны по сравнению со свайными фундаментами. Но этот тип фундамента не подходит, если существуют глубокие залежи мягких глин и рыхлый водоносный зернистый грунт.

Фундамент представляет собой достойную инвестицию, когда речь идет о стальной конструкции. Независимо от того, какой тип фундамента вы решите использовать для своего структурного здания, вам необходимо проконсультироваться со специалистом по стальным конструкциям , чтобы использовать сталь в ее наилучшей форме в стальной конструкции и безупречно завершить строительство.

Рубрика: Стальные конструкции | Комментарии к записи Понимание различных типов фундаментов зданий

Фундамент колонны — профессиональный инженер-строитель отключены. Ком

Фундамент колонны. Что означает термин «фундамент колонны»? Фундамент колонны обычно представляет собой бетонный блок, залитый на дно отверстия, чтобы вес, приложенный к колонне, можно было распределить по большей площади. Это помогает предотвратить погружение колонн в землю с течением времени.

Искать : Что означает фундамент колонны? Какие есть 3 типа столбцов? Древние греки были замечательными архитекторами. Они изобрели три типа колонн для поддержки своих зданий. Был стильный дорический, ионический с его завитками и причудливый коринфский.

Что такое фундамент колонны?

Что такое фундамент и плита Плитный фундамент. Как следует из названия, плита представляет собой один слой бетона толщиной в несколько дюймов. Плита утолщена по краям, чтобы образовалась цельная основа; арматурные стержни укрепляют утолщенный край. Плита обычно укладывается на подушку из щебня для улучшения дренажа.

Термин «фундамент» обычно используется в связи с мелкозаглубленными фундаментами. Фундамент представляет собой блок фундамента, построенный из кирпича, каменной кладки или бетона под основанием стены или колонны с целью распределения нагрузки на большую площадь.

Фундаменты из плит на уровне грунта или плавающие плиты представляют собой инженерно-строительную практику, при которой бетонная плита, которая должна служить основанием для конструкции, формируется из формы, вставленной в землю. Затем бетон помещают в форму, не оставляя пространства между землей и конструкцией.

Бетон затвердевает в течение трех-семи дней, в зависимости от типа используемого цемента, местоположения и температуры окружающей среды. Установите анкерные болты в бетон после недели отверждения, следуя инструкциям опытного плотника и специалиста по строительству в этом бесплатном видео о столярных работах.

Фундамент колонны

Что такое фундамент колонны?

Фундаменты под колонны предназначены для передачи или распределения нагрузки, поступающей от надстройки на нижний грунт, а также для обеспечения того, чтобы интенсивность опорного давления между фундаментом и грунтом находилась в допустимых пределах несущей способности грунта.

Что такое размер фундамента колонны?

В простом здании на цокольном этаже, используя эмпирическое правило, со стандартными стенами толщиной 9 дюймов, мы предложили, чтобы размер фундамента колонны был 3,5 фута × 3,5 фута × 3,5 фута (1 м x 1 м × 1 м) для изолированного основания мелкого фундамента из гравия. и песчаный грунт с предельной несущей способностью, ширина которого составляет 3,5 фута × 3,5 фута. Прочитайте Измерение как 3,5 фута в 3,5 фута.

Сколько существует типов фундаментов колонн?

Фундаменты, общие для нескольких колонн, называются комбинированными. Существуют различные типы комбинированного фундамента, в том числе плитный, плитно-балочный, прямоугольный, стропильный и ленточно-балочный.

Какие существуют 3 типа фундаментов?

Обычно используются три типа мелкозаглубленных фундаментов: одиночные, ленточные и стропильные. Индивидуальные фундаменты — это, вероятно, наиболее часто используемый тип в строительстве зданий, и они используются, когда колонны несут весовую нагрузку здания.

Какой коэффициент для фундаментов?

Какое соотношение бетонной смеси для фундаментов? Бетонная смесь 1 часть цемента : 2 части песка : 4 части крупного заполнителя (по объему) должна использоваться для фундаментов. Бетон необходимо укладывать в течение получаса после смешивания.

Какой глубины должны быть фундаменты колонн?

Фундаменты должны простираться на минимальную глубину 12 дюймов ниже ранее нетронутой почвы. Фундаменты также должны выступать не менее чем на 12 дюймов ниже линии промерзания (глубина, на которую земля промерзает зимой) или должны быть защищены от замерзания. Как правило, это 6 футов и более.

Каков типичный размер фундамента?

Под каждым домом есть фундамент, а под большинством фундаментов — фундаменты. Большую часть времени мы воспринимаем фундамент как должное, и обычно мы можем: для типичных почв обычный фундамент шириной 16 или 20 дюймов может более чем выдержать относительно легкий вес обычного дома.

Что такое толщина основания?

Толщина основания – от 8 до 12 дюймов. Глубина фундамента – варьируется в зависимости от линии промерзания и прочности почвы (некоторые фундаменты могут быть неглубокими, а другие должны быть глубокими)
