Какие бывают стропильные системы для деревянного домостроения?

Не только фундамент является залогом стойкости и крепости построенного здания. Большое значение при строительстве дома имеет стропильная система кровли и, непосредственно, само покрытие крыши, ведь они принимают на себя все капризы природы. В этой статье постараемся детально раскрыть всю информацию о стропилах, какие бывают виды, схемы и как правильно построить стропильную систему для будущего дома.

Содержание:

  • Какие требования предъявляют к стропильной системе
  • Составляющие стропильной системы
  • Какие бывают формы крыш и стропильных систем
  • Перечень типов стропильных систем и их отличия
  • Элементы, соединяющие конструкцию

Какие требования предъявляют к стропильной системе

Жесткость конструкции

В 95% случаев стропильную систему ставят в виде геометрической фигуры – треугольник. Рамы закрепляются параллельно друг другу, образуя форму треугольника, что позволяет увеличить жесткость фиксации и необходимую устойчивость крыши, ведь она не должна деформироваться ни при усадке дома, ни при ссыхании или рассыхании древесины. Поэтому должное внимание стоить уделить проверки жесткости и выборе соединительных элементов стропильных ферм, т.к. если они получатся подвижными, крыша не может считаться полноценной и может легко разрушиться, а в редких случаях и завалить стены дома.

Незначительная масса

Кровля дома должна иметь незначительную массу, поэтому стропила делают в большинстве случаев из дерева. Реже встречаются стропильные системы из металла или дорогих видов хвойных пород деревьев с относительной влажностью менее 18% — такие системы стропил выдержат более тяжелую крышу. Обязательным условием является обработка антисептиком и антипиреном для защиты от огня и вредителей. Это позволяет увеличить прочность и срок службы узлов крепления.

Качество материалов, используемых для возведения стропильных систем

возведения стропил по СНИП используют древесину со следующими характеристиками:

  • Древесина должна быть первого или третьего сорта, имеющая минимальное количество трещин (не по всей глубине и длиной до половины доски) и сучков (на каждый метр допускается не более трех сучков высотой до трех сантиметров).
  • Несущие конструкции делают из элементов, толщиной более 5 сантиметров и площадью более 40 см2.
  • Доски из древесины хвойных пород могут быть длиной до 6,5 метров, а из лиственных пород – до 4,5 м.
  • Обработанные антисептиком прогоны и подушки делают из твердых пород дерева – в частности лиственницы.

Из чего состоит стропильная система

Наши архитекторы, продумывая конструкцию опоры для крыши дома из клееного бруса, знают все составляющие, их названия, устройства и функции. А знаете ли вы? Давайте проверим:

  • Основа – это «мауэрлат». Самая нижняя опора стропил из бруса или бревна, уложенная по периметру стены. Служит для распределения нагрузки конструкции на стеновой комплект.
  • Балки, которые обшиваются обрешеткой, называются «стропильная нога». Это еще один важный элемент конструкции стропил. Сечение «ноги» зависит от предполагаемого веса обрешетки и материала кровли.
  • Между собой «ноги» стропил крепят с помощью «прогонов». Они бывают коньковые и боковые.
  • Чтобы стропильные ноги не разъезжались, используют затяжки.
  • Для распределения нагрузки кровли по всем стропилам используют обрешетку. Это брусочки, набитые перпендикулярно стропильным ногам.
  • На двухскатных крышах присутствует «конек», вдоль которого набивается усиленная сплошная обрешетка.
  • Если длина стропильных ног недостаточна, используют «кобылки» — они позволяют удлинить свес кровли, который служит для защиты стен здания от осадков.

Стропильная ферма состоит не только из элементов, описанных выше. В ней присутствуют стойки и раскосы. Они нужны для уменьшения нагрузки на внутренние стены дома. Только несущие стены будут и сдерживать всю нагрузку от кровли.

Какие бывают формы крыш и стропил

Крыша с одним скатом называется «односкатной». Это самая простая стропильная система, расположенная под углом от четырнадцати (14) до двадцати шести (26) градусов. Устройство стропильных ферм зависит от пролета дома. Детально рассмотреть устройство и виды односкатных стропильных систем вы можете на рисунке ниже.

Двускатная крыша чаще подразумевает под собой наличие чердака или мансарды. Скаты располагаются под углом от четырнадцати (14) до шестидесяти (60) градусов. Также на рисунках ниже можно детально рассмотреть конструкцию.

Вальмовая или полувальмовая крыша – это крыша имеющая 4 ската. Уклон скатов может варьируется в диапазоне, как у двускатной, от 14 до 60 градусов. Возведение такой крыши трудозатратный процесс, в котором используются множество внутренних опор. Но есть и плюсы – отсутствие фронтонных стен позволяет сохранить деньги в кошельке.

Мансардная или ломаная крыша с уклоном до шестидесяти градусов. Используют в сооружениях, где присутствует мансарда.

Перечень типов стропильных систем и их отличие

Тот или иной тип стропильной системы используется не просто по желанию клиента. Все зависит от размера дома и его конструкции. Далее постараемся детально разобрать каждый тип стропил.

Система с висячими стропилами

Данный тип рекомендуем для двускатных крыш с пролетом до шести метров и не имеющим внутренних стен. Нижняя опора – мауэрлат, в верхней части опоры держатся за счет друг друга. Затяжка уменьшает распор на стены, размещена в нижней части стропильных ног. Затяжка, расположенная повыше называется ригелем. Опорные стойки и раскосы применяются в случае большого пролета между стенами (более шести метров). Они позволяют поддерживать стропильные ноги. Максимальная длина стропил после подпорки 4.5 метра.

Рекомендации по данному типу конструкции:

  • Чтобы стропильная нога полностью упиралась на мауэрлат, необходимо использовать «кобылку» с сечением меньшим, нежели сечение ног.
  • Для увеличения жесткости крыши необходимо использовать ветровую доску, прибитую от конька к мауэрлату.
  • Для древесины, влажность которой более 18 процентов стоит использовать болты, которые в случае усыхания дерева можно подтянуть.

Наслонные системы

Этот тип стропильной системы используется в домах, где расстояние между внешними стенами находится в диапазоне между 10 и 16 метрах, которые имеют внутренние стены или столбы для удержания. Верхняя опора – коньковый прогон, который поддерживают внутренние стены или колонны, нижняя – мауэрлат. Отсутствует потребность в затяжке, по причине отсутствия нагрузки, кроме вертикальной.

Элементы, соединяющие конструкцию

Надежность крыши достигается путем использования качественных соединительных элементов и правильное их применение. Наши архитекторы рассчитывают силу статических и динамических нагрузок и их направление, предусматривают всевозможные деформации дерева и дают рекомендации по типам соединения узлов стропильных систем.

Для соединения узлов используют нагеля и болты, что способствует безопасному соединению конструкций, нежели используя врубки.

Для быстрого закрепления также используют накладки и крепежные уголки, которые крепятся гвоздями или утопленными в древесину зубцами, при этом уменьшает расход дерева и увеличивается прочность соединения.

Компания «Строй Коттедж» придерживается всех правил проектирования и возведения стропильных систем для здания из любого материала, в частности на дома из бруса, при возведении под ключ.

Стропильная система двухскатной крыши, ее виды, конструкция и устройство

Для того, чтобы отстроенный дом прослужил много лет, ему нужен хороший фундамент. Но не менее значимым элементом при строительстве является стропильная система крыши. Потому что именно она принимает на себя все превратности непогоды. И должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней.

Что такое стропильная система крыши

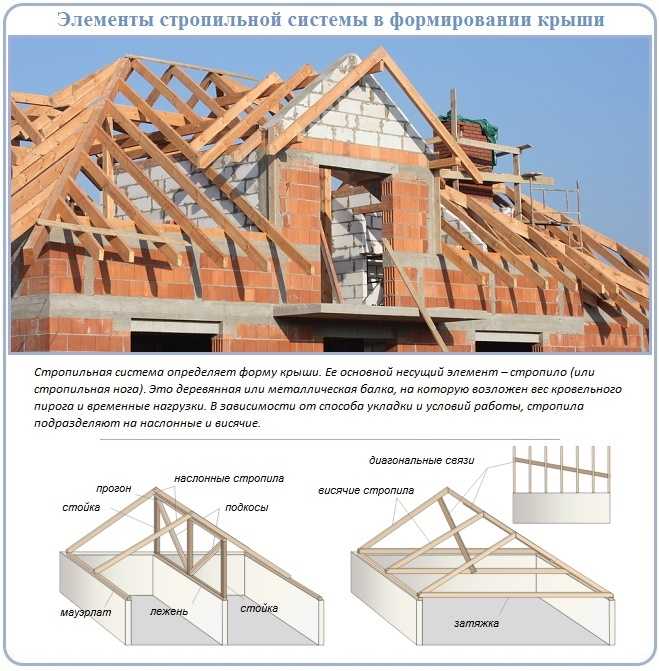

Стропильная система — это система скатной крыши, которая состоит из стропил. Или, можно сказать, это каркас скатной крыши, её основа (скелет).

Стропила выполняют несущую функцию в системе крыши. Вес от крыши через стропильную систему передаётся на несущие стены строения.

В зависимости от вида и типа строения крыши в состав стропильной системы могут входить стропила, мауэрлаты, подстропильные горизонтальные балки (ригеля), прогоны, лежни и стойки на них, а также подкосы и прочие элементы.

Поговорим о том, как устроена и как правильно построить эту систему.

Требования, предъявляемые к стропильной системе

Жесткость

Каждая деталь системы, а также места соединений обязаны быть жесткими. Они не должны деформироваться ни при усилии сдвига, ни при усилии распора.
Основа всей конструкции – треугольник. Именно такую форму имеет конструкция. Жесткая фиксация стропил обеспечивает крыше необходимую устойчивость.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева.
Можно взять хвойное дерево, но не ниже первого сорта, с влажностью ниже 18 процентов.
Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда материалы кровли прослужат долго.

Высокое качество материала

Дерево для стропил должно быть отличного качества:

  • Древесина берется 1 — 3 сорта.
  • Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
  • Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 кв.см .
  • Прогоны, подушки и мауэрлат делают из бруса сечением 150х150 либо из доски 50х150. Их обрабатывают антисептиком.

Стропильная система для четырехскатной крыши

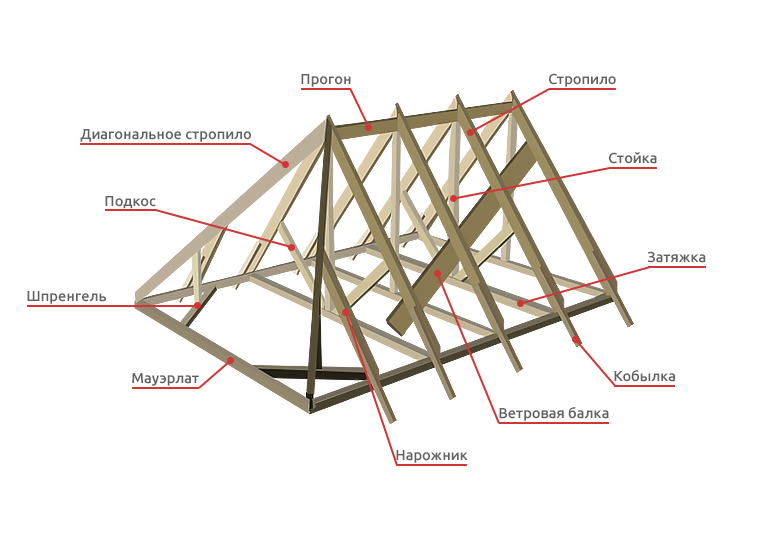

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

  • Мауэрлат – это фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.
  • Стропильная нога – определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.
  • Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.
  • Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.
  • Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).
  • Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.
  • Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.
  • Кобылки — применяют для создания свеса, в случае если длина стропильных ног не достаточна.
  • Свес крыши — это элемент, предназначенный для защиты от попадания на стены избыточного количества осадков.
  • Ендова – это соединительный элемент между двумя плоскостями сложной крыши в месте ее излома. Но, в отличие от конька, ее ставят там, где кровельные скаты стыкуются друг с другом, образуя отрицательный угол.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м, без внутренних перегородок.

Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания. Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м). Нога при таком решении передает нагрузку по всей своей плоскости мауэрлату.

Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть.

В висячих стропильных системах, в отличие от наслонных, стропильные ноги опираются только на мауэрлаты, расположенные на фасадных несущих стенах.

Наслонные

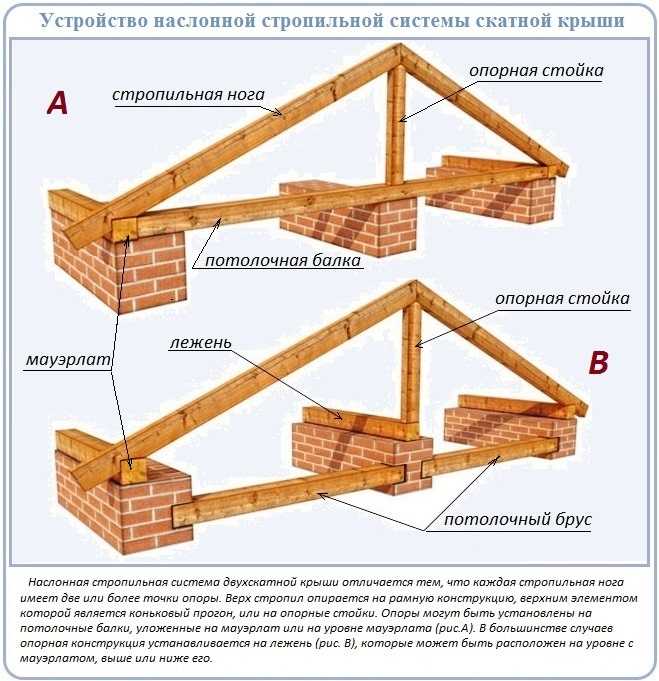

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Если пролет более 15 м, то вместо конькового прогона монтируются два боковых, которые дополнительно крепятся на стойки.

В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности, на которые нужно ОБРАТИТЬ ВНИМАНИЕ:

  • Любая конструкционная часть такой системы не должна быть толще 5 см.
  • Поверхности элементов должны быть максимально гладкими и обработанными.
  • Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
  • Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
  • Симметрии нужно придерживаться и при монтаже подкосов со стойками.
  • Качественная вентиляция чердака – залог того, что ваша система стропил не сгниет в будущем.
  • В точках соединения элементов с камнем или кирпичем нужна гидроизоляция.

Строительство кровли и стропил начинается с проектирования.

Основная задача— разработать внешний вид крыши и рассчитать типоразмеры конструкции с учетом различных нагрузок.

Работа эта непростая, требует внимания и знаний. Рекомендуем, по возможности, обратиться к специалистам.

Что такое ферма? Все, что вы должны знать о кровельных фермах

Получить бесплатную оценку

Введите свою информацию ниже, и мы свяжемся с вами, чтобы обсудить ваши потребности и цели, чтобы мы могли без проблем сделать вам оценку!

*Требуется обслуживание — выберите один из вариантов — RoofingSolarBackup Power

100% безопасность — Мы никогда не будем спамить вас или продавать вашу информацию.

В этом блоге мы часто обсуждаем кровельные материалы, такие как черепица, черепица и металлические листы, и это правильно. Это самый внешний уровень защиты вашей крыши от непогоды. Но сегодня пришло время рассказать о невоспетом герое крыши: ферме. Несмотря на толщину и толщину, ферма всегда поддерживает остальную часть крыши и придает ей структуру. Вы можете думать об этом как о скелете вашей крыши.

Независимо от того, являетесь ли вы домовладельцем или владельцем коммерческого здания, может быть полезно узнать ферму вашей крыши, узнать, как она работает и почему она спроектирована именно так. Ниже мы более подробно рассмотрим ферму, чтобы увидеть, что заставляет ее работать.

Типы ферменных систем

Фермы бывают треугольной или квадратной формы и бывают двух основных типов: независимые фермы, которые сами несут нагрузку на крышу, и связанные фермы, для удержания которых требуются другие каркасные материалы. Каждый из них может быть построен из различных материалов, таких как дерево или сталь. Независимо от того, является ли ферма независимой, связанной, деревянной или стальной, она может быть выполнена в различных конструкциях, чтобы наилучшим образом выполнять функции здания:

  • Система ферм с коньковой доской — В этой системе для поддержки верхних ферм используется коньковая доска.
  • Ферменные системы со стропилами — В этой системе используются стропила для поддержки веса ферм.
  • Системы ферм с прогонами — Эта система ферм состоит из горизонтальных элементов, которые проходят от стены к стене и поддерживают перемычки между ними, чтобы удерживать фермы крыши или потолочные балки в доме.
  • Ферменные системы с прогоном — В этой системе используются горизонтальные элементы, которые проходят от стены и потолка в доме и выдерживают вес ферм.
  • Системы ферм с использованием хомутов — Эта система прикрепляет верхнюю часть каждой фермы к стене или потолку с помощью деревянных ремней.
  • Системы ферм с использованием болтовых шпилек — Эта система прикрепляет каждую ферму к стене или потолку деревянными ремнями, но на разной высоте.

Факторы, влияющие на конструкцию фермы

Как мы упоминали выше, конкретный тип фермы, которую использует здание или дом, зависит от его функции и потребностей. Вот некоторые из факторов, которые архитекторы и подрядчики учитывают при выборе конструкции фермы:

  • Доступность — Тип ферм, доступных на рынке, зависит от региона. Таким образом, дома в разных штатах могут использовать очень разные конструкции ферм просто из-за доступности.
  • Weather —Фермы должны проектироваться в соответствии с регионом, где они будут установлены. Например, фермы должны выдерживать высокие скорости ветра в регионах, подверженных ураганам.
  • Допустимая нагрузка — В коммерческом здании с плоской крышей могут быть установлены мощные блоки ОВКВ и другие компоненты, поэтому его ферма должна быть намного прочнее, чем в жилом доме.
  • Тип крыши — Некоторые системы крыш больше подходят для ферм, а некоторые нет, если большое значение имеет пространство.
  • Дополнительные материалы — Некоторые фермы имеют другие материалы, такие как гвозди и клей, чтобы удерживать их, поэтому их конструкция будет скорректирована с учетом этого.

Key Takeaway

Фермы идеально подходят для работы, и люди используют их уже много лет. В настоящее время вы можете увидеть несколько типов ферм, изготовленных из разных материалов, в соответствии с назначением и требованиями здания. Понимание того, какую роль играет ваша ферма и как она устроена, может помочь вам лучше оценить этого невоспетого героя и невероятную работу, которую он выполняет, поддерживая вашу крышу!

Позвоните нам, чтобы записаться на прием

Остин / Сан-Маркос: (512) 995–7663

New Braunfels: (830) 947–7663

Рекомендуется для вас

Подкровельное покрытие: как выбрать толщину 9003 900

Надежна ли моя крыша?

Что такое стеклопластиковая черепица и подходят ли они вам?

Металлические кровли со стоячим фальцем: что это такое и чем они хороши

Вот как делают битумную черепицу

Чем отличается шиферная кровля от черепичной кровли?

Просмотреть все статьи

Какова функция стропильной фермы?

Перейти к содержимому

Крыша над головой — основная человеческая потребность, которую мы улучшили за столетия архитектурной изобретательности. Кровельная система претерпела кардинальные изменения с тех пор, как первые соломенные крыши состояли из соломы и тростника. Теперь мы говорим о ферме крыши, сложном архитектурном элементе, являющемся неотъемлемой частью поддержки кровельной системы.

Стропильные фермы повсеместно используются в строительных конструкциях. Даже если вы не знакомы с фермой крыши по ее названию, весьма вероятно, что вы заметили ее до того, как спрятали в повседневной архитектуре. Ферма представляет собой треугольную конструкцию, встроенную в крышу для поддержки нагрузки. Помимо поддержки и прочности каркаса крыши, они также соединяют пространство над комнатами.

Анатомия фермы крыши

Приступая к изучению конструкции фермы крыши, вы обнаружите, что она состоит из трех компонентов: верхних поясов, нижних поясов и распорок. Каркас фермы также состоит из трех элементов: столбов, подкосов и стропил. Компоненты фермы крыши в конечном итоге определяются такими вещами, как вес нагрузки и расстояние между ними, поскольку весь каркас находится под напряжением и в результате не должен изгибаться.

Из-за того, что стропильная ферма предназначена для поддержки и укрепления крыши, она должна быть изготовлена ​​из одинаково стабильного и прочного материала. Как правило, ферма крыши изготавливается из дерева или металла, что обеспечивает прочность, а также возможность относительной легкости настройки и перемещения.

Кроме того, ферма крыши должна быть легкой. Современная ферма крыши состоит из нескольких отдельных легких частей, рассчитанных на то, чтобы выдерживать вес тяжелой нагрузки, но не слишком тяжелой, чтобы ее нельзя было легко транспортировать. По сути, это делает фактическую реальность строительства фермы крыши сложной задачей, трудоемкой и требующей соединения этих устройств вместе для формирования каркаса. Однако, несмотря на иммерсивную конструкцию, стропильная ферма в долгосрочной перспективе более экономична, поскольку обеспечивает долговечность самой крыши.

Типы стропильных ферм

Возможно, вы удивитесь, узнав, что существуют десятки типов стропильных ферм. Например, есть ферма крыши с северным светом, возможно, самая старая и самая экономичная из всех. Он состоит из сложного набора решетчатых балок с опорными стойками длиной около 20-30 метров и обычно используется в промышленных или крупных инфраструктурах.

Выше уже упоминалась абсолютная сложность конструкции стропильной фермы, которую можно увидеть в виде четырехугольной стропильной фермы. Эта ферма крыши является одной из самых сложных конструкций фермы и может быть найдена в обширных пространствах, таких как зрительные залы и здания железных дорог. В таких сооружениях, как церкви и соборы, часто требуются ножничные фермы для поддержки сводчатых потолков. Эти ножничные фермы крыши имеют нижние стойки пояса, которые пересекаются друг с другом, соединяясь в верхних поясах под углом, что придает им вид пары ножниц.

Преимущества стропильной фермы

Стропильная ферма — это функциональный элемент кровельной системы, дающий домовладельцу многочисленные преимущества. Прочная крыша, поддерживаемая стропильной фермой, — это здоровая, функциональная крыша, и благодаря этому кровельная система способна должным образом отражать вредные ультрафиолетовые лучи, предотвращая проникновение ультрафиолетового излучения в дом. Это означает, что крыша будет работать оптимально в течение месяцев интенсивной погоды, жаркой или холодной, работая над регулированием внутренней температуры дома для создания комфортных условий жизни.

Различные типы стропильных ферм предлагают различные преимущества конструкции здания. Например, ферма крыши с параллельными поясами, созданная из двух параллельных поясов с опорами между ними, создает оптимальную пароизоляцию, которая препятствует образованию конденсата и плесени. Ферма крыши прэтт длиной всего около 6-10 метров предлагает строителям экономичный вариант фермы крыши, а ферма крыши с приподнятым каблуком полезна для энергоэффективности, изоляции и вентиляции чердака.

Многофункциональная кровельная ферма

Что касается строительных целей, кровельная ферма экономит время и экономит время. Когда-то стропила были традиционным средством поддержки крыши, построенным на месте и установленным профессиональным плотником, но с фермой крыши она портативна, легка и предварительно сконструирована.

Ферменная система выполняет несколько функций:

  • Поддерживает и укрепляет каркас крыши
  • Способствует повышению энергоэффективности
  • Уменьшает/предотвращает образование конденсата и появление плесени
  • Экономически эффективная и экологически чистая конструкция
  • Предотвращает повреждение открытой крыши
  • Обеспечивает укрытие и защиту от внешних факторов
  • Предотвращает проникновение УФ-излучения в дом

Из-за своей функциональности кровельная ферма необходима целостности здания и его кровельной системы.
