Подключение светильника с датчиком движения

Представляем вашему вниманию подробную пошаговую фото-инструкцию — установка и подключение светильника со встроенным датчиком движения.

В качестве примера возьмем светильник для внутреннего освещения со встроенным датчиком движения — Steinel RS 16L.

Что такое датчик движения, я подробно уже описывал ЗДЕСЬ.

Светильник подходит как для потолочного монтажа, так и для настенного. В своем корпусе он объединяет обычный светильник с ультразвуковым высокочастотным датчиком движения, а также сумеречный выключатель (датчик освещенности).

Подробнее о том какие бывают типы датчиков движения, их преимущества и недостатки мы уже подробно описывали в статье «Датчики движения | Основные виды и их особенности, области применения».

Основные характеристики светильника с датчиком движения Steinel RS 16L следующие:

Габаритные Размеры: 275 x 95 мм
Питание: 230 – 240 В, 50 Гц
Максимальная мощность ламп: 60 Вт / E 27
Дополнительная подключаемая мощность: до 100 Вт
Угол обзора датчика движения: 360° с углом раствора 160° сквозь стекло, дерево и тонкие стены
Дальность действия: 1 – 8 м, плавная настройка
Интервал установки светового порога: 2 – 2000 лк
Интервал установки времени свечения: 5 сек. – 15 мин.
Частота работы ультразвукового сенсора: 5,8 ГГц
Класс защиты: IP 44 / II
Излучаемая мощность: 1 мВт

Комплект поставки светильника с датчиком движенияSteinel RS 16L

Светильник поставляется в элегантной коробке, на которой отражена вся необходимая информация о его основных свойствах.

В комплект поставки входят следующие предметы:

— Корпус светильника, со встроенным датчиком движения

— Плафон из опалового стекла

— Набор крепежа и заглушек

— Набор дополнительных проставок, предупреждающие наклейки и т.д.

— Инструкция по применению, рекламные буклеты.

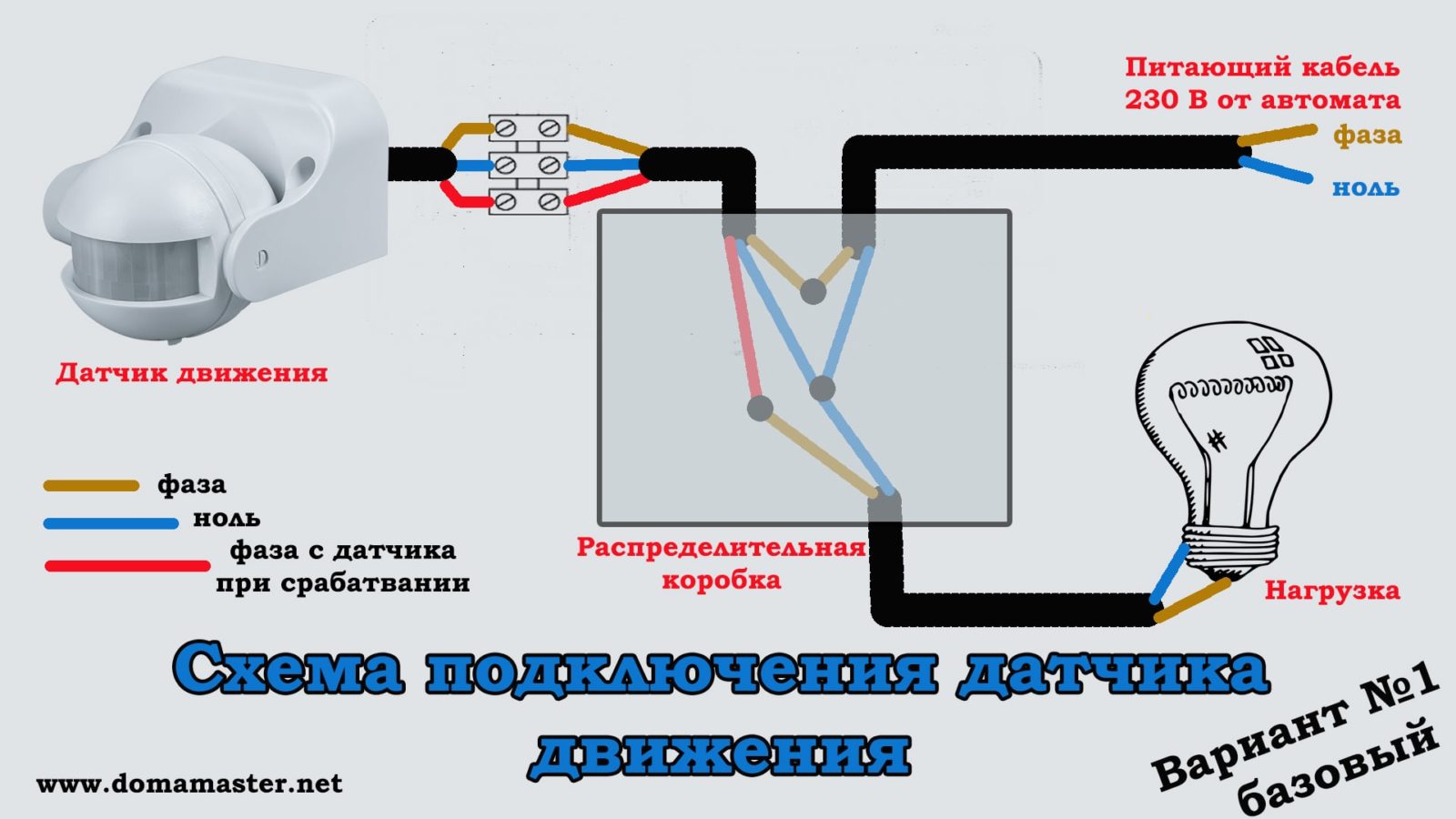

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения — выведен питающий кабель постоянно находящийся под напряжением.

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:

Установка светильника с датчиком движения

 1.Подготавливаем светильник к установке.В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2.Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки.   Ни в коем случае не начинайте установку не отключив электричество!

3.Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4.Фиксируем корпус светильникас датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5.Подготавливаем питающий кабель.Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6.Снимаем изоляцию с концов проводов, примерно на 5 — 7мм.


7. Подключаем провода, помещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый — ФАЗНЫЙ провод — в клемму с маркировкой L.

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.

Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8.Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9.Устанавливаем плафон. У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.


На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

Настройка (регулировка) светильника с датчиком движения

В нашем светильнике со встроенным датчиком движения присутствует три параметра доступных для регулировки, это:

1. Установка радиуса действия (чувствительности) датчика движения

2. Регулировка времени (продолжительность включения)

3. Установка порога срабатывания сумеречного выключателя

Все настройки выполняются с помощью трех регуляторов, спрятанных под плафоном светильника, на корпусе.


    Давайте разберемся за что отвечает каждый из них.

1.Установка радиуса действия (чувствительности) датчика движения
Эта регулировка позволяет настроить расстояние, на котором датчик движения, встроенный в светильник, сможет определять перемещения. Возможный диапазон регулировки от 1 метра (крайнее левое положение) до 8 метров (крайнее правое положение).

2.Регулировка времени (продолжительность включения)
Этот регулятор устанавливает продолжительность включения светильника. Диапазон регулировки от 5 секунд (крайнее левое положение) до 15 минут (крайнее правое положение). При обнаружении движения, в период, когда светильник уже включен, таймер сбрасывается и отчет времени начинается сначала.

3. Установка порога срабатывания сумеречного выключателя.
Требуемый порог срабатывания светильника устанавливается в диапазоне от 2лк (регулятор повернут влево) до 2000лк (регулятор повернут вправо).

Данной регулировкой, вы сможете настроить степень освещенности, при которой будет включаться светильник. Так, если помещение в дневное время освещается естественным солнечным светом, нет никакой необходимости в работе светильника и изменив порог срабатывания, вы заставите светильник включаться лишь в темное время суток.

На сегодняшний день существует великое множество различных модификаций светильников с датчиками движения, различных производителей, размеров и форм, предназначенных для разных условий эксплуатации, каждый найдет подходящий именно для него вариант.  Главное, что все они имеют схожий принцип работы, и вы, используя эту статью, сможете самостоятельно установить, подключить и настроить практически любой светильник со встроенным датчиком движения.

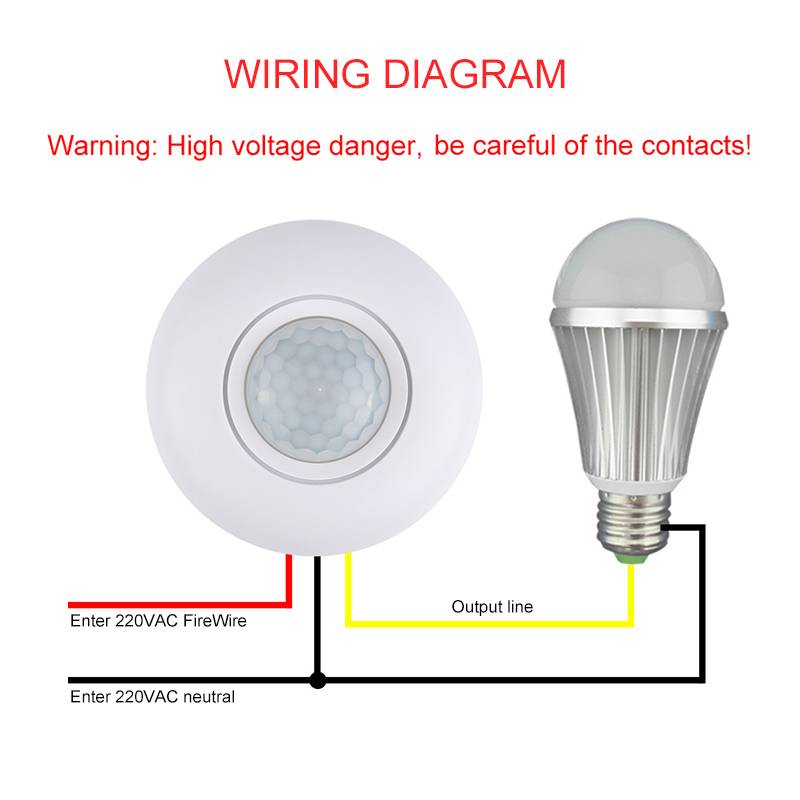

Как Подключить Датчик Движения, Датчик Движения к Лампе

Уличные светильники делают жизнь комфортнее. Но не только ради удобства их устанавливают. Осветительный прибор с детектором движения – отличный способ повысить безопасность территории и дома. Он помогает хозяевам ориентироваться в темное время суток, одновременно отпугивая нежелательных гостей.

Как установить уличный светильник с датчиком движения

Независимо от того, идете ли вы домой ночью, вынуждены ли вы перемещаться по темному, ледяному тротуару или удивляетесь странным шумам на заднем дворе, вам будет безопаснее, когда любое движение поблизости активирует уличные фонари. Освещение с датчиком доступно и легко устанавливается. Существует универсальный алгоритм монтажа, а также советы по размещению прибора. Рассмотрим их подробнее.

Шаг 1: Выберите расположение.
Решите, где вам нужно больше света ночью. Светильники, установленные возле входа в дом или гаражных ворот, идеально подходят как для автомобильного, так и пешеходного движения. Если у вас есть сарай далеко от дома, организуйте его освещение, чтобы держать на расстоянии любого потенциального злоумышленника. Многие модели оснащены датчиками, которые не только включают лампу при фиксации движения, но и автоматически включаются при заходе солнца. Монтируйте таким образом, чтоб траектория потенциального движения пересекала “поле зрения” сенсора, а не направлялась прямо к нему.

Шаг 2: Ориентируйтесь на ближайший источник питания.
Найдите ближайший источник питания – например, внутреннюю розетку или выключатель, от которого вы можете провести проводку наружу. Убедитесь, что электропроводка, к которой вы подключитесь, справится с дополнительной нагрузкой от нового источника света.

Проверьте, сколько приборов питается от этой сети. Суммируйте общую мощность всех устройств, чтобы посмотреть, сможет ли сеть справиться с дополнительной мощностью.

Если при новом освещении мощность превысит максимум, придется либо использовать другой источник питания, либо создать новую электроцепь (наиболее надежный вариант).

Шаг 3: Подготовьте место для светильника.
Для замены старой встроенной модели, используете существующее место установки, если оно вас устраивает. Если это новая точка размещения, а источник питания находится внутри помещения, необходимо вырезать отверстие на внешней стороне дома в том месте, которое вы выбрали. Сделайте отверстие достаточно большим, чтобы через него можно было подвести электрический кабель к распределительной коробке, из которой вы будете подавать питание на прибор. Протяните электрический кабель через внешнее отверстие к распределительной коробке, чтобы выполнить соединение, используя изоляционную ленту. Подключите проводку к устройству в соответствии с инструкциями производителя. Закрепите прибор на стене.

Зависимо от модели и расположения источника питания, необходимость вырезать отверстие может отсутствовать. Такая модель фиксируется к поверхности специальным кронштейном. С примером монтажа и настройки вы можете познакомиться в другом материале блога.

Шаг 4: Подключите устройство к питанию.
Сперва отключите питание в доме. Убедитесь, что питание отключено, воспользовавшись высоковольтным тестером: проверьте наличие напряжения в розетке, которая принадлежит цепи.

При соединении проводов изделия с проводами цепи, если для удобства необходимо больше оголенного провода, удалите часть оболочки съемником для изоляции. Соедините конец белого провода электроприбора с белым проводом, а черный – с черным проводом сети. Закрепите каждую группу проводов специальными колпачками или другими соединителями, обернув соединение изоляционной лентой.

Подключение осветительного прибора с датчиком аналогично подключению обычного выключателя, поскольку работа датчика связана с замыканием / размыканием цепи (первая половина верхнего рисунка). Если нужно предусмотреть возможность постоянной работы лампы, независимо от наличия или отсутствия движения, к схеме параллельно подключают выключатель (вторая половина рисунка). Проще это сделать для моделей, в которых источник света и датчик не являются единой конструкцией.

Если есть необходимость добавления к цепи дополнительного датчика для охвата большего пространства, используется другая схема подключения:

Шаг 5: Настройте работу датчика.
Если товар поставляется не со встроенным, а съемным источником света, установите лампочку необходимых характеристик. Включите питание цепи, удостоверившись в том, что устройство работает и свет включается от движения. Дальше займитесь регулировкой: выберите направление света, оптимальную рабочую область сенсора, ограничив ее при необходимости изолентой.

Чем выше расположено устройство, тем эффективнее оно будет работать. Идеальная высота для установки – 2-3 метра над уровнем земли:

Модель может обладать возможностью выбора чувствительности сенсора (переключатель или ручка регулировки). Чем выше чувствительность, тем от большего количества объектов будет активироваться лампа. Соответственно, при высокой чувствительности она может включаться от движения веток деревьев или если в “области зрения” датчика пролетит птица.

Советы по установке уличного светильника с датчиком движения

Если вы устанавливаете встроенную модель, убедитесь, что крышка ее электрической коробки водонепроницаема. Для этого при монтаже устанавливается резиновая прокладка. Если устройство прилегает к поверхности неплотно, обработайте отверстия герметиком.

Для того, чтобы лучше защитить прибор от влаги, крепите его под карниз. Если не хотите беспокоиться о работе устройства во время дождя, лучше купить модель высокой степени защиты. Оптимальный вариант – степень защиты IP65, как у модели HL-40/2W SMD ТМ Brille, или выше.

Если используется лампочка накаливания или газоразрядная, помните о том, что в процессе работы она сильно нагревается. Тепло от лампочки может влиять на работу детектор. Держите колбу как можно дальше от детектора или воспользуйтесь светодиодными источниками света, которые нагреваются очень слабо. Выбрать нужную модель вы можете на нашем сайте, а также в магазинах сети Brille.

Если у вас есть большая площадь, требующая значительного количества света, и вы хотите осветить ее одним фонарем или прожектором, можно воспользоваться натриевой лампой высокого давления. 70-ваттный натриевый светильник освещает более 800 квадратных метров, обеспечивает 6300 люмен света и будет работать в 12 раз дольше, чем прожектор с лампой накаливания. Brille рекомендует светодиодные источники: они потребляют меньше электроэнергии и, следовательно, более энергоэффективны, а также имеют более длительный срок службы, чем другие лампы.

Как настроить прожектор с датчиком движения?
Подробнее!

Советы по расположению устройства

Помимо организации освещения входных дверей, рекомендуется устанавливать светильник так, чтоб под его действие попадали другие участки: запасной вход в дом, калитка, ворота, окна, сад.

Есть как минимум два довода в пользу установки прибора в гараже:

• во-первых, кроме автомобиля, там находятся другие ценные предметы (например, инструменты или велосипед) и свет сделает этот объект более защищенным от злоумышленников;
• во-вторых, датчики в гараже позволяют работать в нем в любое время суток.

Полезно установить уличный светильник вдоль дорожек, которые ведут от ворот к входной двери дома, или подсветить им лестницу. Это сделает данный участок более защищенным, а также порадует вас и ваших гостей в темное время дня, облегчив передвижение.

Хорошие места для освещения те, которые неожиданны и непредсказуемы. Так как большинство датчиков движения могут работать практически под любым углом, обеспечьте себе максимальный охват, где бы это ни было, для достижения наилучших результатов и наивысшей безопасности территории.

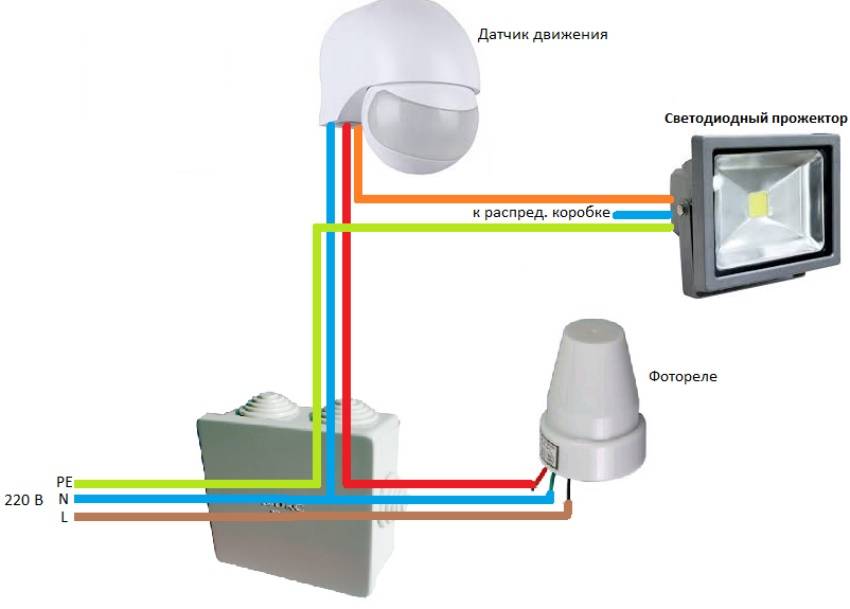

Сумеречные датчики

Довольно интересным и практичным решением является оборудование уличных светильников датчиками освещенности, так называемыми сумеречными. Сумеречный датчик представляет собой устройство, которое реагирует на окружающий уровень освещенности и, при определенных его параметрах, активирует светильник.

Подключение сумеречных датчиков широко используется для эффективного освещения придомовых территорий. Благодаря им удается сделать приусадебный участок более комфортным и ощутимо сэкономить электроэнергию и, соответственно, средства на ее оплату.

Иными словами, такие датчики выполняют функцию выключателя с интеллектом, который автоматически срабатывает при необходимости. К тому же, сумеречные датчики обладают возможностью регулирования определенных параметров, таких как чувствительность и уровень освещенности. Это позволяет настроить датчик на идеальный режим работы, обеспечить его срабатывание при наступлении, определенных вами, внешних условий.

Сумеречные датчики обычно устанавливаются на территории, которая днем имеет естественное освещение, а ночью – освещается электрическими осветительными приборами. Преимущественно, ими являются дворы частных или многоквартирных домов, тротуары, различные подъезды, витрины магазинов и прочее.

Датчики, реагирующие на уровень освещенности, классифицируются в зависимости от места установки, назначения и схемы подключения сумеречного датчика.

Сегодня на рынке такого оборудования предлагаются датчики для установки снаружи или внутри помещения. Соответственно, такие устройства имеют разный уровень защиты корпуса от попадания внутрь пыли и влаги. Высокий уровень защиты особенно важен для устройств, которые расположены под открытым небом и имеют прямой контакт с природными факторами в виде осадков и значительного запыления.

Сумеречные датчики также делятся по способу монтажа – накладной, применяемый при установке устройства вне помещения и в подрозетник, что применяется при монтаже внутри помещения.

Также сумеречные датчики отличаются по месту подключения фотореле, разделяясь на устройства с встроенным чувствительным элементом и выносным, расположенным отдельно. Выносной фотоэлемент является неотъемлемой составляющей сумеречного датчика, который устанавливается в защитный короб и, соответственно, имеет ограниченный контакт с окружающим пространством.

Важным параметром для выбора сумеречного датчика является его мощность. Она должна соответствовать той нагрузке, на который датчик рассчитан. То есть, суммарная мощность осветительных устройств, которые будут одновременно использоваться, не должна превышать его расчетные возможности.

Для длительной качественной и безотказной работы, следует выбирать сумеречный датчик с запасом мощности минимум 10-15% с учетом возможного подключения к нему всех потенциальных светильников. Учитывая, что расходы на приобретение сумеречного датчика незначительны по сравнению со всем бюджетом, необходимым для организации качественного освещения придомовой территории, советуем избегать приобретения дешевых моделей из-за их низкого качества и эффективности, а остановить свое внимание на высокотехнологичных моделях, которые представлены в сети магазинов Брилле.

Как установить светильник с датчиком движения

Как установить светильник с датчиком движения

Сделайте свой двор сияющим с помощью светильника с датчиком движения (или трех)

Фото: Источник изображения / Источник изображения / Getty images

Сложность

Эксперт

Не сделай сам, если не знаешь, что делаешь.

Время выполнения

6 часов 40 минут

Сколько времени потребуется, зависит от сложности работы.

50–300 долларов

Освободите место — для этого «сделай сам» требуется много материалов!

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

• Тестер напряжения
• Инструмент для зачистки проводов
• Отвертка 4-в-1
• Лобзик
• Зубило 90 004

ПРИНАДЛЕЖНОСТИ

• Резиновые перчатки
• Защитные очки
• Движение датчики освещения или датчики движения
• Распределительная коробка
• Провода
• Выключатели
• Электромонтажные коробки

Светильники с датчиком движения — отличный способ защитить свой дом и сэкономить на ежемесячных счетах за электроэнергию. Вы можете разместить их в любом месте снаружи, где вы хотите немного больше видимости, так что это может показаться отличным DIY. Однако, поскольку установка, вероятно, требует детальных электрических работ, она подходит не всем.

Другими словами, неопытные мастера должны нанять местный электрик для установки одного из этих огней. Этот процесс возможен для обычных домовладельцев, если у вас достаточно опыта работы с электрическими системами, но мы действительно рекомендуем профессионала.

Примечание: Не забудьте надеть соответствующие защитные средства, такие как резиновые перчатки и защитные очки, и действуйте с особой осторожностью.

Перед тем, как начать: Где должны быть лампы с датчиком движения

Фото: Каждый день лучше делать все, что вы любите / iStock / Getty Images Plus / Getty Images

Во-первых, этот — простая работа, если у вас уже есть прожекторы или другой тип наружного освещения, который интегрируется с датчиками движения. Если вам нужно проложить новую линию электропередач или установить новый выключатель, работа усложнится и усложнится. Для простого процесса установки ищите приспособления, которые устанавливаются путем простой замены старого приспособления на новое.

При этом лучшее место для размещения светильников с датчиками движения находится на высоте от 6 до 10 футов над землей. Направьте свет так, чтобы датчики улавливали максимальное количество движений, чтобы обеспечить безопасное освещение вашей собственности. Например, поместите светильники с датчиком движения, чтобы освещать путь от подъездной дорожки до входной двери, а другой — для освещения задней двери. Сделайте то же самое для любых других входов и приспособлений по вашему выбору, таких как террасы, бассейны и лестницы.

Если вы подключаете новые фары, имейте в виду, что это сложная работа, поэтому работайте осторожно и медленно и всегда надевайте защитное снаряжение при работе с электрическими компонентами. Если вы не чувствуете себя комфортно или не имеете опыта работы с электрооборудованием, пропустите этот пункт и наймите профессионала.

Проведите консультацию и получите разрешения

Электромонтажные работы требуют соответствующих разрешений и лицензий. Проконсультируйтесь с электриком или местными властями, чтобы узнать, требуется ли для этой работы специальное разрешение и проверка после завершения. Если вы работаете с профессионалом, он возьмет на себя всю бумажную работу. Профессионал также может посетить ваш дом, чтобы проверить любое ранее существовавшее наружное освещение, чтобы увидеть работу, необходимую для завершения работы. Они также составят список вариантов покупки датчиков движения.

Приобретите соответствующие датчики и лампы

Для уже существующих прожекторов используйте датчики движения, которые крепятся к осветительным приборам. Они стоят около $ 20 за датчик. Убедитесь, что вы покупаете датчики, которые работают с вашей уже существующей системой освещения, которая сводится к мощности. Сложите номинальную мощность ламп, которыми будут управлять датчики, и сравните их с номиналом, прикрепленным к датчику.

Мощность датчика движения должна быть не меньше общей мощности контролируемых приборов. Например, если ваш датчик активирует два 100-ваттных прожектора, мощность должна составлять 200 Вт или более.

Если вы собираетесь выполнить полную установку с нуля, не забудьте приобрести все необходимое электрооборудование, включая распределительные коробки, монтажные коробки, провода и т.п.

1. Выключите питание

   Перед началом работы отключите питание на сервисной или главной панели и выньте прожектор или прожекторы из розетки. Для доступа к сервисной панели может понадобиться отвертка. Теперь наденьте резиновые перчатки и очки. Для дополнительной безопасности используйте тестер напряжения, чтобы убедиться в полной остановке, потрите провод о землю, горячие и нейтральные провода.

2. Установка распределительной коробки

   Здесь в игру вступает опыт, поскольку установка распределительной коробки для новой проводки — непростая задача. В некоторых случаях уже существующие соединительные коробки выполняют свою работу, экономя время и деньги.

   • Иногда большие коробки вставляются в уже существующие отверстия, что является предпочтительным результатом, поскольку сокращает рабочее время.

   • Если нет, установите новую распределительную коробку, проделав отверстие в штукатурке с помощью долота и электролобзика. Виниловый сайдинг, дерево и цемент требуют разных подходов.

   • Для некоторых установок требуется несколько распределительных коробок для освещения и датчиков.

3. Установка освещения и датчиков

   Эта часть работы зависит от многих факторов, включая тип освещения и требования к датчикам движения. В большинстве случаев датчики движения лучше всего работают на высоте от 6 до 10 футов над уровнем земли. У фонарей больше места для маневра, особенно если их можно перемещать и перемещать. Просто установите светильники в соответствующем месте и прикрепите любые датчики движения.

4. Завершение электропроводки

   Варианты электропроводки зависят от вашей текущей электрической системы и потребностей датчиков движения. Здесь нет универсального варианта, но есть некоторые общие рекомендации, которые следует учитывать.

   • Самый простой способ? Это для подачи питания от распределительной коробки к датчику, а затем к осветительным приборам.

   • Это действительно зависит от того, насколько близко ваши датчики находятся к выключателю света. Это еще один момент процесса, который выигрывает от опыта.

   • При необходимости установите совершенно новый переключатель, чтобы удовлетворить дополнительные потребности в электроэнергии и использовании.

   • В некоторых случаях нет эффективного пути к выключателю от распределительной коробки или распределительной коробки. Если это произойдет, протяните провода через дом, чтобы добраться до нужного места.

5. Подключение датчика и освещения

   После того, как вы закончите установку проводки, пришло время подключить датчик и освещение.

6. Активируйте датчики и свет

   Теперь вы на финишной прямой. Активируйте датчики движения в соответствии с инструкциями производителя, установив желаемую чувствительность и частоту.

   • Найдите настройку под названием «время включения», которая относится к количеству минут, в течение которых свет остается включенным после включения.

   • Установите его на одну минуту, пять минут или даже 10 минут.

   • Некоторые датчики автоматически остаются включенными в течение определенного промежутка времени после наступления темноты, поэтому при необходимости внесите коррективы.

   • Конечно, многие современные светильники можно программировать с мобильных устройств.

7. Включение и проверка

   Теперь пришло время снова включить электричество и проверить вашу работу.

   • Вернитесь к служебной коробке или главной панели и снова включите электричество.

   • Многие датчики движения имеют тестовый режим, так что включите его прямо сейчас. В этом режиме выполняется некоторая диагностика для обеспечения правильной работы.

   • Наконец, наведите и отрегулируйте датчик и свет, пока они не заработают должным образом, повторяя любой шаг по мере необходимости.

Установка движущихся светильников своими руками или наем профессионала

Если у вас нет существующей установки наружного освещения и вы беспокоитесь об обращении с хрупкими электрическими компонентами, вам обязательно следует нанять профессионала для безопасной установки и благоприятный конечный результат. Наружное освещение само по себе является отличным проектом, поскольку оно повышает безопасность, но только при условии правильной установки. Вы заплатите около От 50 до 100 долларов в час на рабочую силу, но ваша безопасность того стоит. Для тех, у кого есть опыт, все же стоит повторить, что вы должны не торопиться, носить защитное снаряжение, в том числе защитные очки и перчатки, и соблюдать осторожность.

Дополнительные вопросы

Можно ли добавить датчик движения к существующему источнику света?

Да! На самом деле, есть много датчиков, которые добавляют движение к существующим наружным светильникам. Эти датчики движения прикрепляются к уже существующим прожекторам и другим наружным светильникам без каких-либо суетливых и потенциально опасных электрических работ. Кроме того, некоторые прожекторы и сопутствующие светильники поставляются со встроенными датчиками движения.

На какое время я должен планировать наружное освещение?

Это зависит от личных предпочтений, но для максимальной безопасности убедитесь, что освещение включено от заката до рассвета. Чтобы сэкономить на счетах за электроэнергию, настройте параметры в соответствии с каждым сезоном, чтобы свет не гас впустую в 16:30. летом. Некоторые ТСЖ и муниципалитеты предписывают использовать определенные часы, поэтому уточните у официальных лиц, прежде чем углубляться в настройки.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 6 лучших решений для ландшафтного освещения, которые не повредят вашему кошельку

  By Amber Guetebier • 5 января 2022 г. Очарованные вечера

  Эмбер Гетебье • Январь 19, 2022

• 5 проектов по благоустройству дома, которые можно реализовать менее чем за 1000 долларов

  Автор Nick P. Cellucci • 29 марта 2022 г.

Как установить светильник с датчиком движения

Датчик движения — это инструмент, используемый для обнаружения движения. Устройство содержит электронный датчик, который срабатывает при движении и обычно используется для предупреждения о наличии движущегося объекта в определенном поле зрения. Датчики движения часто используются для приложений безопасности, предприятий и домов, где пользователи хотят быть предупреждены о любом движении в определенной области. Детекторы движения обычно имеют небольшие размеры и обнаруживают движение с помощью инфракрасных волн; эти волны обычно представляют собой тепловые волны, которые исходят от движущихся объектов, таких как люди, автомобили и животные. Затем движение электронным способом включает осветительные приборы на установленный период времени, в зависимости от вашего таймера.

Датчики движения Access Fixtures обеспечивают автоматическое переключение или затемнение при использовании в сочетании с драйверами светодиодов с регулируемой яркостью 1–10 В. Их компактный размер делает их пригодными для использования с большинством светильников, а эти датчики движения имеют встроенный датчик дневного света и широкую зону обнаружения до 52 футов в диаметре. Датчики движения, используемые в светильниках Access Fixtures, можно обнаружить через стекло; пластик; и тонкие неметаллические материалы. Эти датчики позволяют экономить энергию и могут обеспечивать трехступенчатое затемнение, что делает их идеальными для использования в областях, где требуется уведомление об изменении освещения перед полным отключением.

Кроме того, каждое приспособление с датчиком может работать последовательно — вне одной линии — с внешним фотоэлементом. Фотоэлемент автоматически подстраивается под смену дня и ночи, обнаруживая изменение уровня освещенности, а датчик движения реагирует на любое физическое движение. Работая вместе, фотоэлементы и датчики движения будут управлять внешним освещением, чтобы отпугивать злоумышленников, создавая иллюзию присутствия людей.

Инструкции по установке

При установке датчика движения существуют инструкции, которых должны придерживаться вы и ваш электрик:

• Датчик движения должен устанавливаться квалифицированным электриком.
• Перед установкой или обслуживанием убедитесь, что питание отключено.
• Датчик не следует модифицировать. Это аннулирует любую гарантию.
• Датчик должен быть подключен к стабильному источнику питания.

Пошаговое руководство по подключению датчика движения:

1. Отключите питание на главном блоке предохранителей.
2. Используя тестер напряжения и цепи, проверьте каждый провод, чтобы убедиться, что питание отключено.
3. Прикрепите монтажный ремень датчика движения, чтобы можно было прикрепить каждый провод перед полной установкой прибора.
4. Соедините черный провод питания с черным проводом крепления.
5. Соедините белый провод питания с белым проводом крепления.
6. Соедините провод заземления с проводом заземления.
7. Соедините каждый провод с помощью разъемов и изоленты.
8. Если цвета проводов не совпадают, используйте вольтметр для определения положительного, отрицательного и заземляющего проводов.
9. Убедитесь, что соединения безопасны.
10. Прикрепите светильник к монтажной планке.
11. Завершите установку светильника, закрепив его надлежащим образом.
12. Включите питание.
13. Проверьте свой свет.

Высокие отсеки для магазинов

Светильники для фонарей для магазинов

Схемы подключения датчиков движения

Датчики движения имеют ряд методов обнаружения, используемых для обеспечения освещения определенной области. Существует ряд функций, которые можно установить на датчик движения, чтобы обеспечить полную точность и избежать ложных срабатываний. Схемы подключения этих функций см. далее.

Функция включения/выключения

Датчики движения могут включать свет при обнаружении движения и выключаться через заданный период времени, если движения не обнаружено. Чтобы установить эту функцию:

Функция 3-ступенчатого затемнения

Как только любой из датчиков обнаружит движение, сигнал будет передан на остальные датчики, поэтому все лампы включаются одновременно. Когда в области не обнаружено никакого движения, все лампы синхронно уменьшат яркость до низкого уровня освещенности по истечении времени удержания. Для подключения к ПРА с регулируемой яркостью 1–10 В используйте следующую схему подключения:

Элементы управления сбором дневного света

Используйте эту функцию для систем освещения, которые должны либо приглушаться, либо полностью выключаться при наличии дневного света. Уровень датчика дневного света датчика движения должен быть отключен, если он подключен к датчикам дневного света:

Щелкните, чтобы увеличить изображение

Shop Wall Packs

Shop Exit & Emergency

.

Датчик дневного света:

Датчик можно настроить так, чтобы лампа включалась в пределах определенного порогового значения уровня окружающего освещения. Настройки:

• I: 2 лк – работа только в темноте
• II: 5 люкс – работа только в темноте
• III: 10 лк – работа в сумерках
• IV: 25 люкс – сумеречный режим
• В: 50 люкс – сумеречный режим
• VI: 100 люкс – сумеречный режим
• VII: Отключить

При отключении датчик дневного света будет включать лампу при обнаружении движения независимо от уровня окружающего освещения.

Настройки датчика движения

Нажмите, чтобы увеличить изображение

Каждый датчик имеет возможность настроить зону обнаружения, время удержания и периоды ожидания с помощью DIP-переключателей. Важно отметить, что при уменьшении зоны обнаружения будет снижаться и чувствительность датчиков.

Зона обнаружения

Зону обнаружения вашего датчика движения можно легко уменьшить, выбрав соответствующую комбинацию DIP-переключателей.

Время удержания

Время удержания датчика движения относится к периоду времени, в течение которого лампа остается освещенной на 100 % после того, как движение не обнаружено.

Период ожидания

Период ожидания датчика движения относится к периоду времени, в течение которого лампа остается при слабом освещении, прежде чем полностью выключится.

Датчик дневного света

Датчик движения можно настроить так, чтобы лампа освещалась только ниже заданного порога яркости.

Для подробного ознакомления с каждой схемой подключения нажмите здесь.

Обратитесь к специалисту по освещению Access Fixtures

Access Fixtures — это ваш прямой поставщик всех осветительных приборов, необходимых для надлежащего освещения вашей собственности.
