Технология монтажа сип панелей: Монтаж сип панелей инструкция

Сборка и монтаж дома из СИП-панелей по Канадской технологии от компании «Термовилла».

Монтируя дом из СИП, строители ориентируются на схему сборки, которая подготавливается на предварительном этапе. Утвержденная в компании TERMOVILLA технология сборки дома строго отработана и гарантирует высокую надежность всей конструкции.

Цокольное перекрытие

Приступая к сборке, мы заботимся о гидроизоляции, так как деревянные элементы строения обязательно нужно изолировать от его металлических и бетонных частей. Это делается перед началом укладки нижнего обвязочного бруса. Гидроизолирующий слой из водонепроницаемого материала наносят на фундамент, а поверх него уже и укладывают нижний обвязочный брус.

При возведении каркаса, стен и перекрытий используются балки (могут применяться двутавровые балки перекрытия), непосредственно СИП-панели и крепеж. Установку обвязочного бруса производят в соответствии с чертежами в нулевой уровень, который определяется с помощью нивелира. Этот этап работ требует особого внимания, так как от него напрямую зависит качество сборки всего дома. Крепеж нижнего обвязочного бруса к фундаменту производится при помощи анкерных болтов, расположенных по центру обвязочного бруса, при шаге 500 мм. Головки болтов заподлицо утапливаются в верхнюю грань обвязки.

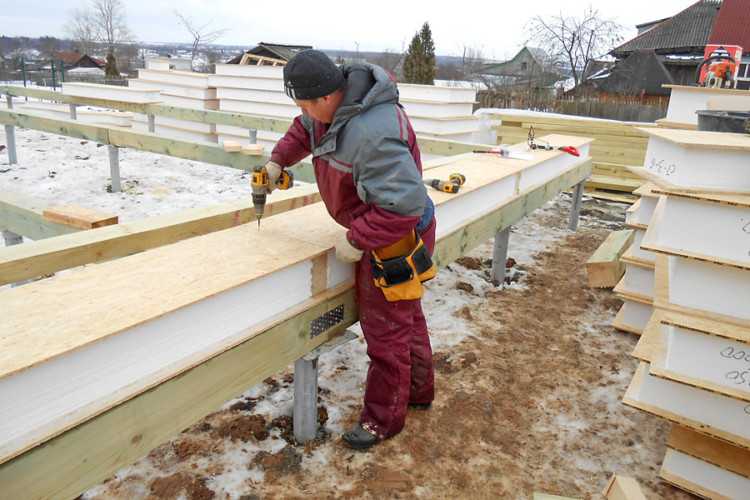

После этого на нижнем обвязочном брусе мы монтируем цокольное перекрытие из деревянных лаг и SIP-панелей. Лаги укладывают в пазы, подготовленные в СИП-панелях. Монтаж СИП-панелей производится следующим образом: сначала устанавливают угловую панель. К ней с другой стороны крепят следующую панель. Так выкладывается и сращивается по длине весь крайний ряд. После этого в боковой паз вставляют соединительный брус, к которому затем последовательно приращивают панели, и приступают к сборке следующего ряда. При этом важно строго придерживаться плана монтажа цокольного перекрытия.

Перед монтажом СИП-панелей все пазы в пенополистироле обрабатывают монтажной пеной. При соединении панелей с деревянными лагами перекрытия и брусом вставок используют шурупы по дереву. Лаги и соединительный брус соединяют по длине саморезами по дереву. Цокольное перекрытие к нижнему обвязочному брусу крепят сквозь соединительный брус шурупами с шестигранной головкой. Торцы полностью закрывают брусом.

Монтаж стен из СИП-панелей

Когда цокольное перекрытие готово, то переходят к монтажу стен из СИП-панелей на первом этаже. Начинают с нижней обвязки стен первого этажа, которую осуществляют также строго по разработанной схеме монтажа. Зазоры между обвязками по толщине равны OSB-плитам, являющимся частью СИП-панели. Это учитывается при подготовке схемы монтажа, которого затем неукоснительно придерживаются строители, дабы не возникло каких-либо проблем при сборке. Нижнюю обвязку первого этажа крепят к цокольному перекрытию с помощью саморезов при шаге 400 мм. Для упрощения монтажа и увеличения прочности нижняя обвязка даётся без разрывов в местах для дверных проёмов. Лишь после сборки стен первого этажа в ней делаются вырезы под дверные проёмы.

После подготовки нижней обвязки приступают к монтажу стен из СИП-панелей. Стены состоят непосредственно из панели и деревянного каркаса. В ходе монтажа также ориентируются на схему и маркировку стен, сделанную на производстве. Сначала устанавливают 2 угловые панели, проверяя их вертикальность с помощью уровня. Затем двумя саморезами к нижней обвязке крепят крайнюю стойку, закрывающую торец стены. К ней крепят стеновые СИП-панели. Стойка должна войти в сделанную в слое пенополистирола выборку, обработанную монтажной пеной. SIP-панель крепят к обвязке и стойке шурупами по дереву с обеих сторон панели при шаге 150 мм. Стойка и панель с другой стороны угла крепятся аналогично. Угловые панели стягивают друг с другом саморезами-глухарями при шаге 500 мм.

Последовательная установка всех остальных стоек и перегородок из СИП-панелей по периметру и для внутренних помещений ведётся так же — от первого угла в обе стороны. Стойки крепят к наружным стенам с помощью саморезов при шаге 400 мм, и двумя саморезами к нижним обвязкам. Панели крепят к нижним обвязкам и стойкам шурупами при шаге 150 мм. Места Т-образных стыков и углы между несущими стенами стягивают саморезами-глухарями при шаге 500 мм. Все выборки в слое пенополистирола обрабатывают монтажной пеной.

Заранее выбирают последний угол, на котором закончится монтаж стен из СИП-панелей первого этажа. В выборку СИП-панели вставляют последнюю стойку, закрывающую торец стены. К стойке пришивают шурупами панель и с помощью саморезов-глухарей стягивают последний угол при шаге 500 мм. После сборки стен первого этажа обрабатывают монтажной пеной верхние выборки в SIP-панелях и вкладывают в них верхнюю обвязку. К стойкам первого этажа она крепится саморезами, а панели первого этажа крепятся с обеих сторон к верхней обвязке с помощью шурупов при шаге 150 мм.

Монтаж стен из СИП-панелей остальных этажей производят аналогично. Балки перекрытия дома из СИП на чердаке и между этажами, а также другие элементы перекрытий собирают аналогично цокольному перекрытию.

Выберите оптимальную конструкцию и материалы

В компании TERMOVILLA у заказчика есть возможность выбирать особенности конструкции дома и различные материалы. Мы согласуем с заказчиком толщину панелей для наружных стен, толщину цокольных и балок межэтажных перекрытий, которая может быть 124 мм, 174 мм или 224 мм. Можно выбрать также и тип межэтажных перекрытий — использовать блочные либо перекрытия по деревянным балкам; стропильную либо панельную конструкцию крыши. Возможность такого выбора позволяет заказчикам не только реализовать свои идеи, но и планировать бюджет строительства в зависимости от своих финансовых возможностей.

Технология строительства из сип панелей. Технология монтажа сипСтроительство домов из СИП панелей — компания SIP Next

Сборка домов из СИП-панелей относится к каркасному строительству, но она более технологична, так как не приходится непосредственно на месте строительства подгонять большое количество мелких конструкционных деталей и каждую из них надежно раскреплять.

Канадская СИП технология исключает большинство деталей рамочного каркасного дома, кроме деревянных закладных стоек и обвязок, а заменяют их панели заводского изготовления.

Дома по сип технологии – это канадская разработка и уже более пятидесяти лет по ней строятся дома во всех странах холодного пояса северного полушария. В нашей стране еще двадцать лет назад об этой технологии не знали и только сейчас россияне начинают положительно воспринимать все преимущества «канадских» домов.

Особенности и преимущества

В наше время заводские СИП-панели изготавливаются на самом современном оборудовании с использованием надежных, экологически чистых и безопасных материалов. Панель изготавливается из двух листов OSP (ориентированно-стружечных плит) между которыми под давлением запрессовывается слой пенополистирола.

Полученное изделие обладает высокими характеристиками сопротивления вертикальным и горизонтальным нагрузкам, прочностью, долговечностью, и одним из самых низких коэффициентов теплопроводности.

Для упрощения проектирования и сборки домов, производители предлагают несколько типовых размеров СИП-панелей и достаточно широкую линейку толщины слоя пенополистирола. От правильного выбора панелей для стен, основания, перекрытий, утепленной мансардной кровли зависит устойчивость дома к ветровым и снеговым нагрузкам, а от оптимальной их толщины – энергоэффективность дома и комфортное тепло.

Технология сборки домов из сип

Технология монтажа сип: основание дома собирается из узких панелей с усилением их закладными брусками. Для того чтобы СИП-панели основания со временем не прогибались, обвязка под ними должна быть частой, и обязательно опираться на фундамент. При таких жестких требованиях к основанию удобней всего смонтировать свайно-винтовой фундамент – получится быстро, без трудоемких бетонных процессов и малозатратно.

Сип панели технология сборки

До начала сборки стен, на основание по периметру анкерами крепится закладной брус такой же ширины, как внутреннее расстояние между листами ОСП. При установке панелей, выполняющих функции несущих стен, в местах стыков и в угловых сопряжениях устанавливаются деревянные стойки, увеличивающие прочность стен и сопротивляемость нагрузкам. Вертикальные кромки ОСП, стыкующиеся на стойках, жестко фиксируются саморезами. Все стыки, зазоры и точки сопряжения обязательно запениваются. Верх стен укрепляется обвязочными брусами, на них укладываются панели перекрытия и по той же схеме собирается второй этаж, если он предусмотрен проектом.

Если второй этаж не планируется, из СИП-панелей собирается мансарда или скатная крыша с утепленным чердаком. Для этого, на коньковый брус, установленный по центру, укладываются панели, усиленные закладными стропилами, а их нижний край опирается на мауэлрат. Крышу можно крыть любыми кровельными материалами, но чтобы листы ОСП не прели и не разрушались, кровлю необходимо укладывать на слой пароизоляции и дополнительную обрешетку.

Правильно выбранная толщина пенополистирольного наполнителя панелей повышает энергоэффективность СИП-домов, но главным недостатком этого утеплителя является то, что он не пропускает воздух и стены не «дышат».

Отсутствие естественной вентиляции через стены, пол, перекрытия, что провоцирует повышение влажности и недостаток кислорода. Чтобы поддерживать в доме здоровый микроклимат требуются дополнительные расходы на устройство мощной приточно-вытяжной вентиляции.

Стены из СИП-панелей можно облицовывать по технологии «вентилируемый фасад» или непосредственно по гидро-, ветрозащитной мембране, а внутри штукатурить, оклеивать обоями и отделывать любыми декоративными материалами.

Такой способ строительства малоэтажных домов из СИП-панелей рассчитан на быструю сборку прочных и долговечных домов на недорогих фундаментах, без применения специальной техники, с невысокой сметной стоимостью, доступной людям с низкими доходами.

Наша компания производит и строит дома из СИП-панелей и мы уверены – за этим большое будущее.

Закажите строительство дома сейчас!

Заполните форму и нажмите отправить.

Перезвоним в течении 15 минут.

Телефон*

Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности.

Проектирование с использованием конструкционных теплоизоляционных панелей l SIPA

Индустрия SIP надеется сделать вашу работу по проектированию проще и эффективнее. Следующие документы были созданы специально для профессионалов в области дизайна производителями-членами Ассоциации производителей теплоизоляционных панелей (SIPA). Они подчеркивают важные соображения на этапе проектирования конструкции из структурных изолированных панелей (SIP). Десятилетия объединенных знаний от производителей SIPA помогут сократить время обучения и использовать исключительные качества SIP для достижения высокопроизводительных результатов, которые владельцы ожидают от построения с помощью SIP. Контент обеспечивает общую отраслевую платформу для проектирования SIP.

Проектирование с использованием SIP: ВОПРОСЫ ПРОЕКТИРОВАНИЯ

Нажмите здесь, чтобы загрузить ВОПРОСЫ ПРОЕКТИРОВАНИЯ с ключевыми моментами и контрольными списками для десяти наиболее важных соображений при проектировании здания SIP.

SIP DESIGN Best Practices Series

SIPA публикует серию «глубоких» исследований основных тем, кратко изложенных в КОНСТРУКЦИОННЫХ СООБРАЖЕНИЯХ. В серии SIP DESIGN BEST PRACTICES представлен технический анализ и объяснение основных аспектов проектирования SIP. На данный момент доступно для бесплатного скачивания:

• SIP Design BP-1: высокоэффективное конверт SIP здания
• Design SIP BP-2: Системы HVAC с SIP
• Design BP-3: SIP-структурные способности
• SIP BP-3. -4: размеры SIP
• Design SIP BP-5: Рисунки SIP магазинов
• Design SIP BP-6: изготовление/изготовление
• SIP Design BP-7: Установка SIP
• SIP Design BP-7: SIP. -8: Сборки крыш и стен SIP
• SIP DESIGN BP-9: SIP Electrical
• SIP DESIGN BP-10: Сантехника

Схема процесса проектирования SIP

1. Понять потребности клиента и.
2. Примите во внимание использование SIP. Энергоэффективные SIP часто идеально подходят для жилых и небольших коммерческих проектов, устраняя необходимость в дополнительной сплошной изоляции снаружи здания.
3. Отредактируйте и отправьте этот удобный универсальный Спецификация SIP с вашей следующей подходящей ставкой.
4. Проектирование здания. Для SIP-конструкций подготовьте свои обычные архитектурные чертежи. Производитель SIP преобразует вашу работу в рабочие чертежи SIP, в которых указаны размер SIP, компоновка, детали сборки и спецификации установки. При проектировании учитывайте следующее:

Советы по проектированию SIP

Несущая способность — См. таблицы нагрузки производителя для определения грузоподъемности в зависимости от высоты/длины и толщины SIP. Наслаждайтесь открытым пространством, так как крыши SIP обеспечивают возможность перекрытия больших расстояний. Крыши SIP могут выступать за стены, образуя свесы. SIP могут действовать как собственные заголовки, сводя к минимуму затраты и максимизируя тепловые характеристики.

HVAC — Храните все оборудование HVAC и воздуховоды внутри подготовленной оболочки SIP. Герметичная оболочка SIP обычно снижает нагрузку и позволяет использовать меньшее оборудование HVAC. Проверьте правильный размер оборудования с помощью модели энергопотребления с помощью ASHRAE Manual J или программного обеспечения для проектирования REM/Rate или Ekotrope. Рассмотрите возможность выбора вентилятора с рекуперацией тепла (HRV) или вентилятора с рекуперацией энергии (ERV), как указано в рекомендациях ASHRAE 62.2, для сбалансированного свежего подпиточного воздуха.

Электрический — Вертикальные и горизонтальные электрические каналы обычно поставляются производителем SIP. Заранее планируйте особое место для погони. Вместо встроенного освещения следует использовать светодиодные светильники, монтируемые на поверхность.

Сантехника — Дизайн внутренних стен.

Облицовка — Поскольку в SIP используется очень мало твердых пиломатериалов, при креплении внешней облицовки может потребоваться увеличенный список крепежных элементов. В некоторых климатических зонах может быть уместна сборка с задней вентиляцией.

SIP-стены | Панель Extreme

Высокопроизводительное здание

Стеновые панели Extreme

Структурно-изолированные панели (SIP) для стен

Стеновые панели Extreme представляют собой высокопроизводительную строительную систему для жилого и легкого коммерческого строительства. Панели состоят из изолирующего пенопластового сердечника, зажатого между двумя конструкционными облицовками, обычно ориентированно-стружечными плитами (OSB). SIP изготавливаются в условиях заводского контроля и могут быть изготовлены практически для любого проекта здания. Результатом является чрезвычайно прочная, энергоэффективная и экономичная система здания.

Экстремальные преимущества

Компания Extreme Panel Technologies адаптировала и усовершенствовала технологию SIP для создания как продукта, так и процесса, обеспечивающих превосходную производительность.

• Панель с нулевым газовыделением
• Конверт, не содержащий химикатов, «Красный список»
• Панели, не содержащие красителей, формальдегида и гидрофторуглеродов
• Конверты, устойчивые к влаге, грибкам, муравьям-древоточцам и термитам
• Однородный и удобный интерьер температуры со значительно сниженным энергопотреблением
• Устранение сквозняков из-за плохого уплотнения и зазоров
• Уменьшение проникновения загрязняющих веществ внутрь здания

Как стены Extreme вписываются в каркас здания?​

SIP-стены A Extreme заменяют каркасную изоляционную конструкцию, создавая структурную, чрезвычайно энергоэффективную оболочку здания. Стены SIP имеют сплошную деревянную поверхность, которая имеет решающее значение для прочной основы для гвоздей как для внешней, так и для внутренней отделки. Внутренняя отделка, такая как краснодеревщики, молдинги, напольные покрытия и многое другое, гораздо проще монтировать на SIP-стенах, чем на каркасных стенах, благодаря непрерывной поверхности крепления. Это обеспечивает большую гибкость дизайна для краснодеревщиков и плотников, поскольку они больше не ограничены расширениями, заканчивающимися шпильками.

Для Extreme главное — производительность и качество!

Базовая процедура монтажа стены​

• Всегда начинайте с угла
• Большие пролеты не требуют стропильных систем​
• Поместите первую панель поверх нижней плиты и заподлицо с внешним краем здания
• Удерживая панель примерно по отвесу , внутри и снаружи на лицевой стороне, отвесьте внешнюю панель точно вертикально и прибейте гвоздями с обеих сторон (в это время она легко встанет сама по себе)
• После нанесения надлежащего герметика на швы, расположите панель с другой стороны угла над ее нижней пластиной, плотно прижав к первой панели, и прибейте гвоздями (в это время две панели не прикреплены друг к другу)
• Выровняйте и прикрепите панели в углу
• Одна панель будет длинной, а другая будет упираться в предыдущую
• Затем панели прикрепляются «Большими SIP-шурупами» через более длинную панель (сразу внутри размерного пиломатериал, размещенный в углу) и в габаритный брус во второй панели
• Большие винты SIP размещаются примерно в 3″ от верха и низа стены, а затем на расстоянии не более 2 футов от центра, или в соответствии с техническими чертежами для конкретной работы

Испытайте лучший способ строительства.

Что мы строим

продукты со стоимостью

R-значения для стеновых панелей Extreme

Изоляция является одним из ключевых компонентов любого энергоэффективного дома или коммерческого здания. Поскольку на отопление и охлаждение приходится 50 процентов энергопотребления в среднем доме, хорошая изоляция экономит тысячи долларов на счетах за коммунальные услуги в течение всего срока службы дома.

Изоляция оценивается по значению R, которое измеряет тепловое сопротивление материала. Изоляционный материал с более высоким значением R образует более эффективный тепловой барьер между внешней температурой и кондиционируемым пространством внутри дома. Исследования, финансируемые Министерством энергетики США, подтверждают, что стены из SIP обеспечивают большее значение R, чем стены с каркасом того же размера.

909994

8

4″ — значение R = 33

Размеры панели Extreme при ширине 4 фута	Размеры панели Extreme при ширине 8 футов	R-значение панели Extreme при 25° на толщину	Extreme Panel R-значение при 75° на толщину
4’x8′	8’x8′	4 1/2″ — значение R = 17	4 1/2″ — значение R = 15	5	8’x10′	6 1/2″ — значение R = 26	6 1/2″ — значение R = 23
4’x10′	8’x12′	8 1/4″ — значение R = 30
4’x12′	8’x16′	10 1/4″ — значение R = 42	10 1/4″ — значение R = 37
4’x14′	8’x20′	12 1/4″ — значение R = 51	12 1/4 » — R -значение = 45
4’x16 ‘	8’x24′
4’x20 ‘
4’x20′
4’x20 ‘
4’x20′
4’x20 ‘
. ← Previous Next → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
