Укладка Катепала

Мягкая кровля приобретает все большую популярность в силу своей практичности. По внешнему виду ничего не может с ней сравниться, что также является одним из критериев выбора. Одним из производителей, который занимается выпуском мягкой кровли является компания «Катепал». В чем преимущество этого кровельного настила и какова технология его укладки? Об этом речь пойдет в статье.

Основные сведения

Производством одноименной мягкой черепицы занимается компания Katepal. Ее родиной является Финляндия. Завод занимается выпуском продукции начиная с 1949 года. Находится он недалеко от города Хельсинки. На российский рынок продукция этого завода начала поставляться только в 1994 года после ее сертификации в соответствующих инструкциях. Предприятие также имеет европейские сертификаты качества. Основой для мягкой черепицы «Катепал» служит стекловолокно. С двух сторон оно покрывается особым битумным составом, который придает полотну требуемую герметичность и эластичность. В некоторых коллекциях черепицы от этого производителя есть самоклеящаяся основа, которая облегчает процесс укладки. Среди основных достоинств материала стоит упомянуть:

• высокую прочность;
• хорошую герметичность;
• дополнительную шумоизоляцию;
• устойчивость к перепадам температуры;
• устойчивость к ультрафиолетовым лучам;
• минимальный вес;
• простота хранения и транспортировки;
• приятный внешний вид;
• возможность укладки на кровли сложной формы;
• длительный срок эксплуатации;
• простота проведения ремонтных работ.

Доставка битумной черепицы на место проведения ремонтных или установочных работ не составит труда. Она не крошится и не бьется, поэтому ее просто перевозить. Вес гонтов невелик, поэтому поднять черепицу на стропильную систему также довольно просто даже одному человеку. Благодаря использованию стекловолокна битумная черепица обладает хорошей прочностью на разрыв и на изгиб. Сверху битумная черепица имеет посыпку из минеральных составляющих. Они защищают ее от механического воздействия, а также от ультрафиолетовых лучей. Гибкая черепица способна принимать любые формы, поэтому ее можно укладывать на куполообразные кровли.

У производителя «Катепал» есть несколько коллекций, в которых можно выбрать наиболее подходящие варианты по цвету. Срок эксплуатации такого настила достигает 50 лет. И это не является пределом для мягкой черепицы. Технология укладки черепицы «Катепал» проста и понятна, больше вопросов возникнет в отношении стропильной системы.

Технология монтажа

Ниже описан поэтапный процесс монртажа.

Общие рекомендации

Битумная черепица «Катепал» подходит для укладки на стропильную систему, скаты которой имеют угол больше 12 градусов. При укладке кровельного настила нельзя располагать его непосредственно на слой утеплителя. Если это сделать, то влага может скапливаться под черепицей, что приведет к ее разрушению. Должен быть предусмотрен вентиляционный зазор, по которому будет свободно циркулировать воздух. Цветовая палитра в различных партиях может несколько отличаться. Чтобы кровля не выглядела пятнами, необходимо смешивать гонты из различных пачек при укладке, что позволит добиться хорошего результата. На обратной стороне листа располагается участок с клеем. Удалять защитную пленку с него следует только перед укладкой, иначе он теряет свою эффективность.

Чтобы при укладке листы было удобнее брать, необходимо немного согнуть упаковку перед тем, как ее открыть. Укладывать черепицу необходимо в таком порядке, чтобы по ней не приходилось перемещаться. Особенно это касается теплого периода года, т. к. на поверхности могут остаться следы, которые устранить можно только заменой гонта. Если обстоятельства вынудили осуществить укладку черепицы при температуре ниже +5 градусов, то она должна находиться в теплом помещении, а подавать ее наверх стоит непосредственно перед укладкой.

Основание

Мягкая черепица не обладает такой несущей способностью, как шифер или профнастил. Это означает, что обрешетка для нее должна отличаться от той, что монтируется для указанных выше материалов. Обычно она представляет собой сплошное прочное основание из листов ОСБ или влагостойкой фанеры. Листы монтируются на предварительно установленную стропильную систему. Каждый ряд должен идти со смещением, чтобы обеспечить переплетение швов. Древесина, на которую будет осуществляться монтаж битумной черепицы должна обладать влажностью, не превышающей 20%.

Вентиляционный зазор

Выше говорилось, что кровельный настил должен хорошо проветриваться для продолжительного срока службы. Такое устройство позволит своевременно отводить насыщенный пар, который поднимается из жилого помещения. Это необходимо также для стропильной системы. При конденсации влаги на древесине начинаются процессы гниения, которые выражаются в развитии плесени и полном разрушении древесины. Вентиляционный зазор должен быть не меньше 50 см. При этом забор воздуха обеспечивается с карнизов, а его вывод осуществляется через коньковый и точечные аэраторы.

Подкладочный слой

Подкладочным слоем является рулонный материал, который чаще всего также имеет битумную основу. Его задачей является усиление гидроизоляционных свойств финишного настила. Укладка материала производится параллельно карнизу. При этом соседние листы должны укладываться с перехлестом в 10 см. Швы в обязательном порядке проклеиваются битумной мастикой. Края подкладки фиксируются специальными кровельными гвоздями с широкой шляпкой.

Обратите внимание! Если угол ската кровли превышает 18 градусов, тогда нет необходимости в сплошной укладке дополнительного слоя.

Он располагается только в проблемных местах. Ими являются коньки, свесы карнизов, места примыкания скатов кровли к стенам, ендовы, места стыка битумной черепицы с дымоходами.

Карнизные и торцевые планки

Карнизные и торцевые планки крепятся для защиты кровли и подкровельного пространства. Карнизные планки представляют собой металлические изделия, которые фиксируются кровельными гвоздями. Последние располагаются зигзагом с шагом в 10 см. Торцевые планки укладываются до монтажа битумной черепицы на подкладочный материал. Отдельные элементы монтируются снизу вверх. При этом верхняя планка должна заходить на нижнюю на 2 см. Фиксация к обрешетке производится таким же образом, что и карнизных планок.

Монтаж черепицы

Укладка битумной черепицы начинается со стартового элемента. Его можно изготовить из обычного гонта. Если битумная черепица имеет лепестки, то они срезаются, чтобы осталась часть, на которой расположен клеящий слой. Чтобы прочно зафиксировать стартовую полосу битумной черепицы, только лишь клеящего элемента будет недостаточно. Потребуется использовать мастику. Она укладывается шириной в 10 см на участок гонта, где нет заводского клея. После подготовки стартовая линия черепицы укладывается с нахлестом на карнизную планку. При этом от изгиба необходимо отступить 10 мм.

Дополнительно стартовая линия битумной черепицы фиксируется кровельными гвоздями. Стартовый элемент должен перекрывать и торцевую планку. При этом верхний угол черепицы подрезается под углом, чтобы вода могла свободно стекать по кровле. Далее выполняется укладка остальных листов битумной черепицы. Предварительно необходимо удалить защитную ленту с клейкой полосы. Каждый лист фиксируется гвоздями. Для гонта битумной черепицы, который укладывается на скат кровли с углом до 45 градусов используется 4 гвоздя, если угол превышает это значение, тогда потребуется 6 гвоздей.

Обратите внимание! Если гонты у черепицы имеют лепестки, тогда каждый следующий гонт сдвигается на половину лепестка. Делается это для того, чтобы лепестки перекрыли гвозди, забитые в предыдущий гонт битумной черепицы.

Чтобы правильно обыграть вентиляционные или дымовыводящие каналы, необходимо изготовить выкройку из ендовного ковра. Состоит выкройка из четырех частей, которые должны пересекаться друг с другом. Нахлест на трубу должен составлять 30 см. Чтобы влага не попадала под выкройку, она промазывается битумной мастикой. Перед укладкой гонтов в ендову, необходимо зафиксировать на стыке ендовный ковер, который улучшит гидроизоляцию и обеспечит беспрепятственный сток жидкости.

Край гонта гибкой черепицы не должен доходить до середины ендовы на 5 см. При этом верхний угол гонта подрезается для отбоя воды. На обратную сторону гонта, который укладывается в ендову, необходимо нанести битумную мастику полосой в 10 см. Гонты фиксируются гвоздями, она должны располагаться не ближе чем в 30 сантиметрах от центральной части ендовы. Перед укладкой мягкой черепицы на конек производится монтаж конькового аэратора. Он представляет собой пластиковую конструкцию, которая собирается как конструктор. Она прибивается гвоздями в четко обозначенных местах.

Конек покрывается гонтами рядовой черепицы. При этом их необходимо разделить на несколько частей (обычно три). Часть, где нет самоклеящегося слоя, покрывается битумной мастикой. Гонты фиксируются четырьмя гвоздями: по два с каждой стороны. Их необходимо укладывать начиная со стороны, которая противоположна той, что является преимущественной для ветров. Видеоинструкция по укладке мягкой черепицы есть ниже.

Резюме

Как видно, монтаж мягкого кровельного настила может быть осуществлен самостоятельно. При этом важно следовать всем рекомендациям производителя. Преимуществом мягкой кровли является возможность фрагментарного ремонта. При этом нет необходимость демонтажа большого участка. Достаточно высвободить поврежденный гонт и заменить его на аналогичный.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Технология монтажа мягкой кровли — мои советы. Инструкция по укладке мякогой кровли

Мягкая кровля является полноценной альтернативой стандартным покрытиям, обладая более высокими техническими характеристиками, простотой монтажа и доступной ценой. В этой статье я опишу подробную инструкцию по укладке мягкой кровли.

Что из себя представляет мягкая кровля

Мягкая кровля бывает двух видов:

• Рулонная;
• Черепичная.

Рулонная кровля имеет вид мягкого полотна, которое режется на необходимые размеры. Черепичная имеет вид черепицы и укладывается аналогичным способом.

Изготавливается мягкая кровля из стекловолоконных листов, пропитанных с обеих сторон битумом.

Основные преимущества заключаются в следующем:

• Процесс монтажа – по сравнению с другими видами кровли он более прост и имеет четкую поэтапную последовательность;
• Герметичность – листы кровли после монтажа плотно прилегают к поверхности крыши и склеивают швы между собой;
• Отсутствие последствий от воздействия окружающей среды – поскольку кроме основного состава мягкая кровля имеет некоторые специфические добавки, направленные на защитные функции материала. Таким образом, она не подвержена плавлению и растеканию при воздействии высоких температур, а также сохраняет свои эластичные свойства в холод и мороз;
• Относительно невысокая цена – немаловажная составляющая, что имеет значение при любом виде ремонта и строительства.

Особенности монтажа мягкой кровли

Температура при укладке мягкой кровли должна быть выше ++5⁰ С, а в идеале чтобы погода была достаточно теплой и сухой. От этого зависит будущая герметичность всей конструкции.

Особенно важно соблюдать наличие теплой или жаркой погоды, если используется мягкая черепица с самоклеящимся слоем. В таком случае подразумевается склеивание поверхностей листов и крыши естественным путем от нагрева солнца.

Обратите внимание

При монтаже мягкой кровле в температурном режиме больше + 25º,   кровельный материал нужно прятать от попадания прямых солнечных лучей, при нагревании он размягчается   в свою очередь, существенно затруднит установку.

В остальных случаях предусмотрено использование битумной мастики и газовой горелки.

Обратите внимание

Запомните, монтаж мягкой кровли не позволительно проводить во время дождя, ведь её укладка должна осуществляться на абсолютно сухую поверхность.

Также это касается и наличия морозов. Имеются случаи укладки рулонной кровли при отрицательной температуре окружающей среды с использованием горелки. Однако, мы в своей команде не практикуем подобный вид деятельности, поскольку в первую очередь ценим качество выполненной работы, а нее ее скорость.

Наши работы с описанием и ценами

Технология монтажа мягкой кровли

Инструкция укладки мягкой кровли, которую я приведу ниже, будет на примере битумной черепицы и включает в себя несколько последовательных этапов, без которых невозможно добиться полноценного результата.

Монтаж обрешетки

Обрешетка – основа, на которую крепится мягкая черепица.

Изготовление обрешетки возможно из нескольких материалов:

• ДСП – довольно прочный и доступный материал. Его преимущество в плотности плит ДСП, в исключение образования прогибов и идеально ровной поверхности;
• Фанера – при выборе данного материала необходимо убедиться, чтобы он был влагостойким и имел обозначение ФСФ. Фанера весьма тонкая сама по себе, поэтому при исполнении обрешетки этим материалом расстояние между лагами должно быть сокращено в два раза;
• Доска обрезная – также достаточно прочный и доступный материал. При выборе следует обращать внимание на влажность материала, что в процентном значении должно быть не менее 20.

Подробнее об обрешетке для мягкой черепицы я писал в статье Обрешетка под мягкую кровлю.

Контробрешетка выполняется из того же материала, что и сплошная, но только с применением брусков.

Оборудование вентиляции

Состав и качество мягкой черепицы представляют собой полностью отсутствие пор. Это позволяет исключить любое проникание влаги от дождя или воздуха под кровлю, что, естественно, является большим плюсом. Но с другой стороны (в прямом смысле этого слова – с обратной стороны кровельного пирога) это будет способствовать образованию конденсата под крышей из мягкой кровли. Именно для этого и оборудуется вентиляция под крышей, чтобы обеспечить свободную подачу свежего воздуха естественным путем, во избежание образования плесени и грибка от избыточной влаги.

Оборудование вентиляции возможно несколькими способами. Зачастую оправдано применение нескольких вентиляционных вариантов одновременно:

• Продухи – открытые части в области соединения обрешетки и контробрешетки. Обеспечивают свежим воздухом нижние слои пространства под кровлей и прохождение его к верхней части;
• Специально оставленные отверстия между черепицей и утеплителем, который располагается над пароизоляционным слоем. Таким способом обеспечивается вентиляция самого утеплителя, не давая возможности образованию влаги;

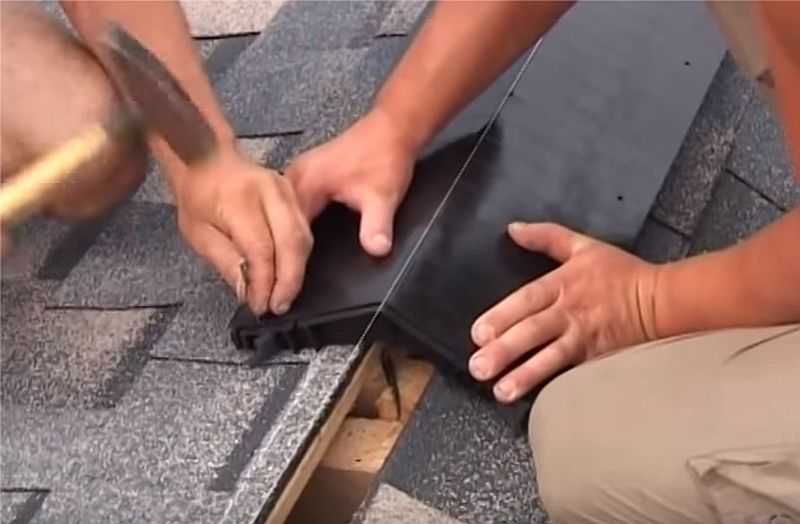

• Специальные отверстия в верхней части крыши. Их можно расположить в районе ската, оборудовав отверстие пластиковой трубкой соответствующего диаметра. Внешне это будет выглядеть как миниатюрная труба дымохода. В зависимости от площади поверхности кровли возможно оборудование нескольких подобных отдушин.

Подробнее о вентиляции мягкой кровли читайте в статье Вентиляция мягкой кровли

Пароизоляционный слой

Выбор материала для пароизоляции зависит от разновидности мягкой кровли и обычно поставляется в комплекте или прописывается в инструкции. Не существует единой пароизоляции для всех типов битумной черепицы. Рассмотрим два основных способа монтирования:

• Рулонная пароизоляция – монтаж начинается с нижнего ряда и продвигается вверх путем наложения пластов рулона внахлест примерно 10 см. Крепится материал к обрешетке с помощью гвоздей с широкими шляпками;
• Частичная изоляция – представляет собой монтаж пароизоляции лишь в местах стыков кровли – коньки, трубы и другие выступающие места. Кроме этого, частичный вариант предполагает прокладку пароизоляционного слоя по периметру крыши. Применение данного метода мало популярно и используется только при крутых и высоких скатах крыши. Но даже с таким видом кровли я всегда объясняю заказчику плюсы сплошного пароизоляционного слоя и пытаюсь склонить его к нему. Качество работы важнее экономии.

Технология укладки мягкой кровли

После того, как обрешетка и пароизоляционный слой готовы, наступает время непосредственной укладки мягкой кровли. Подробная инструкция зависит от выбранного материала, однако укладка битумной черепицы практически не отличается от других видов кровли:

• Первый ряд черепицы начинают от карниза и поэтапно ведут конструкцию вверх;
• Фиксация пластины происходит с помощью битумной мастики или собственной клеевой основы. Она защищена специальной пленкой, которая снимается непосредственной перед укладкой пластины;

• Постоянно проверяется уровень наклона и уход в сторону рядов – допускать этого нельзя, контролируя с помощью лазерного уровня;
• Конечным этапом укладки становится монтаж конька, который нередко исполняется тем же самым материалом. Однако, конструкция конька должна иметь собственный каркас.

 Если вы планируете строить крышу на дома, то я готов предложить воспользоваться для этого услугами моей бригады. Постороим быстро и качественно. Просто позвоните — дальше мы сделаем всё сами!

+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Дополнительные материалы по теме

Ниже я отвечу на все ваши вопросы по монтажу мягкой кровли — задавайте.

Добавить комментарий

Инструкция по монтажу (укладке) битумной черепицы Катепал :: Katepal Украина

Монтаж любого кровельного покрытия должен проводиться с точным соблюдением всех рекомендаций и, следуя пунктам инструкции по его укладке. Битумная гибкая черепица Katepal — не исключение из правил, поэтому если Вы хотите, чтобы Ваша битумная кровля прослужила Вам на протяжении долгих лет, не доставляя никаких проблем и хлопот, необходимо все работы по ее монтажу выполнять без каких-либо отклонений от пунктов инструкции.

Прежде всего, необходимо учесть тот факт, что кровля, для которой можно использовать такое кровельное покрытие, как битумная черепица, должна иметь уклон не менее — 1:5 (то есть не менее около 11,5 градусов)

Шаг первый: подготавливаем основание

Устройство битумной кровли начинатется после того, как будет подготовлено основание, которое должно быть максимально ровным, твердым и надежно зафиксированным. Кроме того, оно должно хорошо проветриваться, для чего отверстия для поступления воздуха размещаются в нижней части кровли, а вытяжные отверстия обустраивают как можно выше.

Правильно обустроенная вентиляция помогает предотвратить намокание утеплителя, самого кровельного материала и обрешетки, а, соответственно, зимой на кровле не будет образовываться лед, а летом она обеспечит прохладу внутри здания.
Монтаж гибкой черепицы производят на сплошную обрешетку, которая может быть изготовлена из влагостойкой фанеры, плиты OSB-3, устойчивой к влаге, или шпунтованной, обрезной доски. Материала для основания должен иметь влажность не более 20%. Каждая доска должна иметь длину минимум в два пролета между опорами, а все места стыков размещаются на опорах.

Так как под влиянием колебаний температур и влажности доски могут расширяться, то между досками необходимо оставлять небольшой зазор 1-3 мм (в зависимости от размера доски).

Шаг второй: монтируем подкладочный слой

На подготовленное основание в качестве укрепляющего подкладочного слоя под кровельное покрытие укладывается подкладочный кровельный ковер Такой слой укладывается обязательно на коньках в ендовах, на карнизных свесах и в торцевых частях кровли.

Если уклон кровли составляет менее 1:3, то подкладочным ковром необходимо покрыть всю площадь кровли. Слой подкладки монтируется в направлении снизу-вверх, нахлест каждой последующей полоски должен составлять около 15 см. Все швы должны быть проклеены при помощи клея K-36, а края с интервалом в 20 см. зафиксированы при помощи гвоздей.

Подкладочный ковер может быть уложен параллельно или перпендикулярно обшитому досками настилу крыши. Ковер разворачивается, укладывается точно по прямой линии, устраняются любые провисания. На крутых крышах вертикальная укладка выполняется легче, поскольку риск сморщивания

меньше. Чтобы избежать сморщивания ковер должен быть абсолютно прямым и достаточно плотно закреплен. Если монтажные работы проводились в холодную погоду, особое внимание должно быть уделено натягиванию ковров.

Подкладочный ковер можно укладывать как горизонтально, так и вертикально

Частичная схема укладки подкладочного ковра, допускается при уклоне кровли более 20 градусов

На коньке подкладочные ковры, уложенные вдоль первого ската, обрезаются по коньку, и затем верхний край гвоздями фиксируется к настилу крыши.  В местах подъема подкладочный ковер укладывается, по крайней мере, на 50 мм выше поверхности крыши, и, если необходимо, оборачивающая часть ковра фиксируется гвоздями и/или приклеивается к нижнему слою. — Если детали края крыши включают поднятую кромку, то блокирующие элементы должны быть установлены до монтажа подкладочного ковра, который затем укладывается по краю, формируя край карниза.

Подкладочный ковер противоположного ската перекрывает конек на 150 мм и соединяется с подкладочным ковром первого ската с помощью Битумного клея К-36.

Шаг третий: монтируем ендов, карнизы и торцевые части кровли

Карнизные поанки устанавливаются без исключений во всех случаях. Карнизная планка устанавливается сверху подкладочного ковра, и крепиться механически с помощью кровельных гвоздей с интервалом 10 см, в шахматном порядке. Если выход концов гвоздей в нижней части деревяного настила недопустим, то следует использовать короткие саморезы с широкими и плоскими головками (с пресс шайбой). Рекомендуется, чтобы на кромках край карниза завальцовку. Карнизная планка устанавливается с перекрытием в 50 мм. Прошивка двумя гвоздями нахлест двух металлических планок, обеспечивает их надежное соединение. При наличии в конструкции кровли водосточной системы, в карнизную часть необходимо вмонтировать кронштейны для крепления водосточного желоба.

Аналогично устанавливаются торцевые планки. Монтируя торцевые части кровли, вместо карнизных листов из металла можно применить деревянные планки и треугольные рейки.

Ендовный ковер Pintari устанавливается также поверх подкладочного ковра. Края ендового ковра приклеиваются к подкладочному ковру Битумным клеем К-36, а любое проскальзывание ковра во время работы предотвращается фиксацией ендового ковра к настилу гвоздями. Важно, на карнизах ендовный ковер устанавливается сверху карнизных планок. Все соединения промазываются клеем К-36. Снизу, где ендовный ковер заканчивается, его фиксируют гвоздями.

Шаг четвертый: монтируем кровельное покрытие

Начинать устанавливать битумную плитку Katepal следует с карнизных полос.

Начинать укладку черепицы следует с того, что нужно перебрать кровельные плитки из нескольких упаковок вперемешку, чтобы избежать каких-либо отклонений в цвете. Укладывать битумное покрытие нужно, начиная от центра карнизного свеса, направляясь к торцевым частям кровли. Первый ряд битумной черепицы укладывается таким образом, чтобы нижняя ее кромка оказалась на 4-5 cм. выше нижнего края следующего ряда черепицы. Снимите с нижней части листов черепицы защитную пленку и приклейте их (помните: после отклеивания защитной пленки нельзя складывать отдельные плитки друг на друга), затем при помощи гвоздей прибейте каждую плитку чуть выше линии паза в четырех местах.

Если кровля имеет очень крутой уклон (около 1:1), то каждую плитку для надежности лучше прикрепить при помои шести гвоздей. Монтаж всех последующих рядов нужно проводить таким образом, чтобы концы язычков плиток оказались на одном уровне с вырезами предыдущих плиток. На торцевых частях кровли битумную черепицу обрезают по краю, а затем на ширину около 10 см. проклеивают специальным клеем для битумной черепицы. При укладке гибкой черепицы в ендовах, ее обрезают так, чтобы на дне ендовы полоса Pintari осталась открытой на 15 см. в ширину. Затем вдоль линии отреза при помощи клея К-36 необходимо проклеить края черепицы на ширину около 10 см.

Чтобы сделать процесс обрезки черепицы более удобным, а швы между плитками получились аккуратные и прямые, по линиям швов можно использовать разметку мелом; а чтобы не повредить нижний слой кровельного ковра, под плитку подкладывайте фанерку.

Шаг пятый: монтируем кровельные проходки

Для монтажа кровельных проходок небольшого диаметра (антенны, вентиляторы, аэраторы и т.п.) можно использовать резиновые уплотнители. А вокруг тех элементов, которые нагреваются (например, дымовые трубы), необходимо обустраивать теплоизоляцию. Монтируя битумную черепицу около дымовых труб, в тех местах, где труба соединяется с кровлей, по периметру необходимо прибить треугольную рейку.

Лист битумной черепицы заводится на вертикальную поверхность, а затем при помощи клея К-36 приклеивается. Труба по всему периметру при помощи того же клея оклеивается полосой Pintari таким образом, чтобы полоса Pintari закрывала трубу сверху не менее чем на 25 см., а на скат полоса должна зайти минимум на 20 см. Затем закрываем примыкание при помощи металлического фартука и герметизируем швы при помощи клея К-36. В тех местах, где кровля примыкает к вертикальным стенам, монтаж биумной черепицы выполняется таким же образом. Более подробно про герметизацию дымоходов написано в статье: Вентиляция битумной черепицы, и Инструкция по герметичной установке дымохода.

Шаг шестой: производим монтаж конька

В качестве примыкания может выступать стена или кирпичный дымоход, и обычно примыкание выполняют из ендовы Pintari. Высота поднятия ендовы на стену примыкания 30 см. Чтобы сгладить угол преломления, в угол прибивается трехугольная рейка. Все стыки промазываются клеем К-36, а верхний край подъема закрыт наружной обшивкой стены или металлическим фартуком.

Шаг седьмой: производим монтаж конька

Монтаж битумной черепицы на конек кровли выполняют при помощи специальной коньковой черепицы (изготавливается в результате деления карнизной плитки, размеры 0,25×0,33 м.). Каждый элемент карнизной плитки по местам перфорации разделяется на три части. После удаления пленки, плитка приклеивается на конек, а затем одна ее сторона прибивается четырьмя гвоздями так, чтобы каждый следующий элемент черепицы перекрывал гвозди предыдущего с нахлестом в 5 см. На вальмовых четырехскатных крышах монтаж верхних коньковых гонтов начинается с концов карниза ребер, затем устанавливаются коньковые секции. В точках стыковки ребер последние верхние коньковые гонты сворачиваются таким образом, чтобы дождевая вода не попадала под них и чтобы они были перекрыты коньковыми гонтами.

Монтаж мягкой кровли Katepal | Стоимость работ и инструкция

Востребованность кровельного покрытия Катепал имеет разумное объяснение из-за высокого качества и прочностных характеристик материала. Эти параметры являются неоспоримыми достоинствами при выборе и монтаже Катепала. Они позволяют получить надёжную защиту частного дома и одновременно продлить время эксплуатации всего здания. Битумная черепица финского производства отличается высокой прочностью и водонепроницаемостью, устойчивостью к возгоранию. Представленная здесь, гибкая черепица имеет эргономичное и удобное исполнение в виде фигурной формы плоских листов.

Это позволяет эффективно и добротно закреплять ее на крышах разнообразной формы и сложности. Важно также правильно уложить мягкую кровлю. Это по силам только профессиональным кровельщикам. Покрытие крыши Катепалом в первоклассном исполнении нашими специалистами – это то, что поможет вам получить уверенность в надёжности покрытия. А также сэкономить средства на будущий ремонт и обслуживание крыши. Цена за м² монтажа мягкой кровли достаточно приемлема, если учесть, что вы получите неоценимые выгоды, гарантию от нашего предприятия и высокое качество от Катепал.

ПРАЙС-ЛИСТ

Даем гарантию до 7 лет

Выезд мастера бесплатно

Выезд мастера в день обращения

Описание

Основа гибкой черепицы Катепал – стеклохолст в виде нетканого прессованного волокна, которое сохраняет форму длительное время и не подвержено гниению. Эти свойства важны для того, чтобы укладка мягкой кровли, которая производится на наклонные поверхности крыш, была максимально надёжной. Такой подход позволит в будущем выдержать Катепал любые продольные нагрузки, которые бывают при сходе с крыш снега и иных оледеневших масс. Также стеклохолст даёт возможность ровно обрезать все края и придать чёткую форму ячейкам.

Дополнительную прочность обеспечивает специальная пропитка стеклохолста битумным составом, при которой материал становится единым целым. В производстве Катепал применяют толстый стеклохолст с высокими характеристиками плотности – 125 г/ м². Битум изготавливают из Венесуэльской нефти. Её особая вязкость позволяет создать битум высокого качества.

Технология производства гибкой черепицы Катепал предполагает нанесение на поверхность базальтовой посыпки. Она сможет предотвратить разнообразные механические повреждения, поможет сохранить первозданный цвет мягкой кровли. А также защитить её от влаги и резкого перепада температур. Нижняя часть покрыта самоклеящимся морозостойким составом, что даёт герметичное сцепление крыши и черепицы.

Широкий ассортимент мягкой кровли Катепал даёт возможность исполнить неограниченное количество всевозможных вариантов оформления крыш. Их можно укрыть любой разновидностью покрытия из представленного ассортимента с различными параметрами форм, текстур и цветовых решений. Ваша дача, иные постройки на участке будут одинаково отлично выглядеть с Катепал.

Коллекции

Каждый отдельный образец мягкой кровли имеет уникальный внешний вид. Но только лично увидев их, вы сможете оценить степень исключительности и индивидуально подобрать вид фасада, его стилевое оформление. Все следующие варианты моделей Катепал имеют несколько оттенков:

AMBIENT и RUFLEX придадут крыше двуслойности благодаря особому наложению разной величины прямоугольников

AMBIENT

FOXY имеет ромбовидную форму с оригинальными плавными линиями в виде лепестков. Черепица создаст красивый волнообразный рисунок;

FOXY

JAZZY. Особое совмещение чёрных и цветных гранул придаёт рисунку мягкой кровли необыкновенный эффект переливающегося мерцания;

JAZZY

KATRILLI создана для тех, кто сможет оценить шестигранную форму по достоинству и желает использовать именно такое объёмное и рельефное покрытие для своего дома;

KATRILLI

CLASSIC KL – это одновременно простота и изысканность дизайна. Шестигранные гонты однотонного исполнения всегда в моде

CLASSIC KL

ROCKY представлен в образе прямоугольных пластин, которые при укладке напоминают гонтовую кровлю из прошлой эры;

ROCKY

ОФИЦИАЛЬНЫЙ САЙТ КОМПАНИИ

Выполнение работ компанией Важный Дом

НАШИ РАБОТЫ

Что говорят заказчики о нашей работе?

«Я высказываю им свои пожелания, мы все обсуждаем и они выполняют всю работу, не трогая меня. Я в огромном восторге!»

Подробнее

«Для меня главное — профессионализм: если они делают, то делают все по требуемым стандартам.»

Подробнее

Выезд специалиста бесплатно

Получить рекомендации или заказать
выезд мастера по тел.

Монтаж

Монтаж мягкой кровли Катепал требует определённых знаний от мастеров, достаточного опыта в подобных работах и точного выполнения всех инструкций, предписаний и последовательности в процессе укладки покрытия.

Катепал успешно применяют в случаях:

• устройства практически горизонтальных крыш;
• имеющих 11 градусов наклона и более;
• при обустройстве отвесных конструкций.

Технология укладки Катепал предполагает её монтаж на жёсткую основу, которая имеет сплошную гладкую поверхность. Это могут быть ОСБ плиты, влагоустойчивая фанера или шпунтованные доски. После установки стропильной системы вместе и обрешёткой можно приступать к подготовке основания. Далее надо строго придерживаться определённой очерёдности действий:

• обустройство зазора для вентиляции;
• настил подкладочного слоя;
• устройство металлических карнизных планок;
• монтируются торцевые планки;
• укладка ендового битумного ковра;
• нанесение разметки;
• монтаж карнизной черепицы;
• крепление плит;
• укладка рядовой черепицы;
• устанавливается мягкая кровля в ендовах;
• монтаж лабиринтов;
• оснащение коньков;
• обустройство кровельных примыканий.

СКАЧАТЬ ИНСТРУКЦИЮ ПО МОНТАЖУ

Монтаж гибкой черепицы не рекомендуется производить непосредственно на теплоизоляционный материал. А только с обязательным обустройством сквозного пространства для вентиляции.

При установке желательно одновременно брать листы из разных пачек, чтобы по окончании работы не проявилось даже малейшее несоответствие оттенков.

Для того чтобы листы лучше отделялись, перед открытием упаковки немного её согните. Не забывайте снимать на черепице изолирующую плёнку перед монтажом.

Если работа по обустройству кровли происходит в жаркую погоду, не стоит ходить по уложенным листам. Потому что вмятины и следы могут остаться навсегда, испортив внешний вид крыши.

В прохладную погоду, чтобы максимально правильно уложить черепицу и для большей надёжности скрепления гонтов с основой кровли стоит применять для подогрева материала термофен.

Компания «Важный Дом» выполнит монтаж мягкой кровли Катепал на любое здание, придерживаясь поэтапности во всех процессах. Квалифицированные мастера нашей компании специализируются на надёжной укладке высококачественной гибкой черепицы. Цена за работу зависит от сложности конструкции кровли, её площади и общего объёма работ. Гарантируем оперативное и добросовестное выполнения заказа по покрытию крыши Катепалом в кратчайшие сроки.

Технология укладки, установка и оборудование

Продукция компании Технониколь уже более двадцати лет слышна жителями России, в основном это материалы для устройства кровли, а также утеплитель, пленки — все, что можно использовать в работах на кровле. Прежде всего, потребителю хорошо известна репутация производителя качественных покрытий компании Технониколь, рулонная кровля которой пользуется заслуженным авторитетом и значительным спросом.По соотношению цена / качество сварная кровля «Технониколь» не уступает продукции известных финских производителей.

Что предлагает Технониколь для мягкой кровли на плоской кровле

Варианты мягкой кровли «Технониколь» для укладки гидроизоляционных покрытий очень много. Только технониколь предлагает несколько десятков видов рулонных материалов. Не отвлекаясь на тонкости конкретной марки, гидроизоляцию кровли «ТехноНИКОЛЬ» можно выполнить одним из основных видов рулонного материала:

• На основе армирующей сетки или полотна из полиэфирного волокна.Самое дорогое, прочное и долговечное рулонное кровельное покрытие. Эти марки демонстрируют высокую прочность и гибкость даже при очень низких температурах. Стоимость рулона примерно на 30-40% выше, чем у обычных материалов со стеклянной основой;
• Покрытие на основе стекловолокна и тканей. Недорогой и качественный материал для утепления кровли, технология производства отличается от предыдущей за счет использования более толстых и менее гибких стекловолоконных нитей;
• Базовые материалы, не имеющие тканевой основы.В этом случае битумно-полимерная масса раскатывается на валковых прессах и заклеивается пленкой. В этом случае технология укладки мягкой кровли «Технониколь» сводится к плавке и раскатке массы специальным приспособлением;

Мембрана ПВХ

• для кровли «Технониколь» — относительно новый вид кровли для нашего рынка. В отличие от предыдущих версий, в качестве гидроизоляционного слоя мембраны используется фактурный ПВХ, армированный полиэфирными волокнами.

Примечание! Полимерные мембраны на сегодняшний день считаются наиболее прочным и практичным видом кровельного покрытия.Пластифицированный поливинилхлорид очень устойчив к ультрафиолетовому излучению, атмосферным осадкам и колебаниям температуры воздуха. При соблюдении технологии производитель гарантирует, что мягкая кровля из ПВХ мембраны ТехноНИКОЛЬ не потеряет своих свойств в течение 40 лет эксплуатации.

Все рулонные материалы для гидроизоляции от компании Технониколь имеют поверхностный порошок из базальтовой или сланцевой крошки. Это позволяет создать защитный слой для крыши и снизить чувствительность материала к царапинам, проколам, порезам от обуви, рабочих инструментов, мусора, птиц и любых предметов, застрявших на поверхности крыши.

Гидроизоляция плоской кровли «Технониколь»

Рулонные версии применяются в основном для гидроизоляции кровель с плоской кровлей. Это может быть плоская крыша гаража или многоэтажного дома, в любом случае основным преимуществом рулонного материала является высокая скорость укладки покрытия при обеспечении высокой степени гидроизоляции.

В отличие от гибкой битумной черепицы рулонная кровля, как правило, не имеет фактурной или окрашенной поверхности, объемного рисунка, имитирующего черепицу или кладку.Цвет материала чаще всего ограничивается черным или серым.

Укладка мягкой рулонной кровли «Технониколь»

Как и любой другой подобный материал, рулонное покрытие ТехноНИКОЛЬ укладывается в следующем порядке:

1. Основание под будущую кровлю тщательно очищается от пыли и грязи, камней, отслоившихся кусков старого покрытия. Если монтаж выполняется на бетонную плиту, важно максимально очистить цементную поверхность от влаги и пыли.Уборка проводится только сухая;
2. Узлы и участки примыкания к стенам и вентиляционным трубам при их наличии проклеиваются расплавленной мастикой или рулонным безосновным материалом;
3. Газовая или солнечная горелка используется для обогрева участка кровли, с которого начнется укладка мягкой кровли. Далее устанавливается валок и, нагревая поверхность и материал пламенем до температуры плавления, материал постепенно раскатывается. Наплавка осуществляется раскатыванием валка на себя.Каждый следующий рулон мягкой кровли укладывается внахлест на край предыдущей панели.

Мягкий рубероид, как правило, укладывается в два слоя. Первый слой можно накатать на битумную мастику, второй необходимо расплавить, причем расположение панелей выбирается так, чтобы верхний слой смещался вдвое меньше и полностью закрывал шов на нижнем слое. Техника укладки мягкой кровли наглядно продемонстрирована на видео:

Следует отметить, что кровельные работы, «ТехноНИКОЛЬ» или любые другие, следует проводить только в самую засушливую погоду. Принято считать, что наиболее благоприятные условия создаются поздней засушливой осенью, когда влажность воздуха невысока, но температура все еще держится в пределах 5-7 o C.

Осталось установить карнизы и аэраторы.

Зачем нужен кровельный аэратор

Основная проблема любого гидроизоляционного слоя — наличие водяного пара в бетоне или любом другом основании, на которое укладывается рубероид. Убрать влагу и высушить поверхность практически невозможно.Со временем водяной пар проникает через поры в бетоне под установленной битумной гидроизоляцией, что чаще всего приводит к появлению пузырей или отслаиванию крупных кусков кровельного листа от основания. Причины, по которым требуется сборка аэратора, достаточно наглядно описаны на видео.

После появления на отечественном строительном рынке мягкой кровли ТехноНИКОЛЬ она стала востребованной при строительстве малоэтажных домов. Технические характеристики этого рубероида позволяют использовать его во многих регионах страны с разными климатическими условиями.

Особенности мягкого кровельного покрытия ТехноНИКОЛЬ

Высокое качество кровли ТехноНИКОЛЬ подтверждено сертификатом ISO 9001, который гарантирует надежность производителя этой марки. Для изготовления мягкой кровли используется битум.

В продаже имеются следующие виды продукции ТехноНИКОЛЬ:

• рулонные материалы;

Полимерная мембрана

• ;
• битумная черепица.

Структура кровельных покрытий ТехноНИКОЛЬ отличается высокой устойчивостью к механическим воздействиям и погодным условиям.

При производстве черепицы в качестве основы используется стекловолокно, которое с обеих сторон пропитано модифицированным битумом.Снаружи изделия защищены от базальтовой грубо фракционированной крошки. Это покрытие окрашивает плитку в самые разные оттенки и цвета.

На обратной стороне изделия битумно-полимерное покрытие — оно защищено слоем пленки. Снимается перед укладкой ТехноНикола.

Полимерная мембрана выпускается в трех модификациях:

• на основе пластиковых полиолефинов;
• из синтетического каучука;
• с добавлением пластификаторов.

Наибольшим спросом пользуется мембрана на основе ПВХ с добавлением пластификаторов, придающих кровельному покрытию эластичность и устойчивость к воздействию отрицательных температур. Для увеличения прочности на разрыв основание армировано полиэфирной сеткой.

Как правильно укладывать ТехноНИКОЛЬ

Кровля мягкая рулонная ТехноНИКОЛЬ укладывается на плоские кровли зданий производственного и административного назначения. Наплавленные изделия изготовлены на синтетической основе, имеют пятислойную структуру.

В процессе производства битумное покрытие наносится на обе стороны армированной основы, такой как стекловолокно. Сверху материал защищен минеральной перевязкой с цветными гранулами, а с обратной стороны самоклеящийся слой прикрывается полиэтиленовой пленкой.

Достоинством этого кровельного продукта является абсолютная гидроизоляция, устойчивость к отрицательным температурам и наличие звукоизоляционных качеств.

Еще один положительный момент: технология мягкой кровли ТехноНИКОЛЬ не предусматривает использования сложного оборудования.Поскольку наплавленный материал легко принимает форму крыш различной конфигурации, в том числе куполообразной, его часто используют дизайнеры для воплощения своих оригинальных идей.

Большой ассортимент мягкой кровли, особенно гибкой черепицы, которая выполняется в различных цветовых решениях, позволяет разнообразить внешний вид частного дома.

Последовательность монтажа рулонной кровли

При устройстве покрытий из материалов Технониколь используется один из двух методов:

Первый из них применяется при устройстве скатной кровли… Для крепления полотен используется специальная мастика и оцинкованный крепеж. Во втором случае плавка производится с помощью газовой горелки.

Данная технология укладки ТехноНИКОЛЬ применяется для работы на плоских кровлях:

1. Укладку листов следует начинать с самой нижней точки кровли.
2. Сначала рулон материала раскатывается и регулируется по форме поверхности, обеспечивая попадание покрытия на выступающие части крыши.
3. Чтобы в процессе примерки и при расправлении полотно не сдвигалось, один край необходимо зафиксировать тяжелым предметом. Кровельщики рекомендуют за несколько дней до начала работы перевернуть рулон, чтобы материал приобрел круглую форму.
4. При наплавке кровли применяют метод «натягивания». Этот прием позволяет следить за тем, насколько прогрелся битумный слой. В результате кровельщик видит, нужно ли еще использовать горелку. При этом движения нужно делать плавно и равномерно.В местах укладки мягкой кровли ТехноНИКОЛЬ внахлест требуется дополнительный обогрев.
5. Горелку необходимо держать так, чтобы битумный слой материала покрытия и основание нагревались одновременно. При неправильном нагреве перед раскатанным рулоном появится битумный валик.
6. В процессе работы необходимо следить за равномерностью плавления битумного слоя, чтобы не допустить появления холодных и перегретых зон.
7. Момент, когда рисунок всплывает, является сигналом строителю о том, что ему следует раскатывать материал. Когда битум расплавляется, он начинает выступать по краям полотна. В результате получаются швы шириной около 25 миллиметров (читайте также: «»).

Есть еще вариант, как правильно уложить ТехноНИКОЛЬ с нанесенными на него минеральными гранулами. Сначала хорошенько расплавьте поверхность материала, затем с помощью шпателя утопите присыпку в слое горячего битума.Только после этого переходите к стандартному способу наплавки покрытия.

Подготовка кровли к работе

Кровля сварного типа укладывается либо по железобетону, либо по плитам из минеральной ваты без заливки выравнивающей стяжки, либо по асфальтобетонному покрытию, либо по сухому основанию из цементно-цементных блоков или асбестоцементных листов.

Подготовительный этап предполагает ряд мероприятий по устранению выступающих элементов на крыше. Вертикальные трубы, вентиляционные каналы, парапеты предварительно заштукатуривают цементным раствором, размещая его на высоте, откуда будут выноситься материалы для мягкой кровли ТехноНИКОЛЬ.

На кровле, подготовленной под покрытие поверхности, не должно быть твердых кусков бетона, ям, острых выступов, остатков арматуры, следов масла, так как они негативно скажутся на качестве и долговечности кровельного ковра.

Острые углы удалить, пыль удалить промышленным пылесосом или компрессорным агрегатом, масляные следы выжечь. Выбоины и трещины больших размеров заделываются цементно-песчаной смесью, в состав которой входит цемент М 150, мелкие трещины заполняются нагретым битумом.

Технология мягкой кровли

Положите покрытие на ровное основание. Площадь постепенно увеличивающихся неровностей на поверхности не должна превышать 2 на 4 метра. Монтаж осуществляется на сухое основание, а для проверки уровня влажности используется влагомер.

Если такого устройства нет, то на поверхность кладут кусок полиэтиленовой пленки. Если через 4 часа на нем не останется влаги, то можно приступать к устройству кровли.

Перед установкой основание тщательно очищается, после чего грунтуется битумной грунтовкой — покупается или изготавливается вручную из битума и бензина в соотношении 1: 3.

Обеспечить долговечность эксплуатации мягкого покрытия на кровле собственного дома поможет инструкция производителя, в которой подробно описано, как правильно приклеить ТехноНИКОЛЬ и обустроить перекрытый тип кровли. Его нужно неукоснительно соблюдать и тогда будет обеспечен отличный результат.

Традиционные кровельные материалы сегодня все чаще заменяются мягкой кровлей Технониколь. Качество проверено годами; этот производитель обладает уникальными характеристиками.

Устройство кровли «Технониколь»: гибкая черепица

Устройство мягкой кровли «Технониколь», технология укладки «Технониколь» — это два вопроса, которые должны заинтересовать потребителя, желающего использовать этот материал в своих целях. крыша его дома. Перед покупкой важно ознакомиться со структурой плитки. Он состоит из основы, битума, внешнего слоя, самоклеящейся поверхности и защитной пленки. Плотность стекловолокна, составляющего основу, составляет 125 г / м 2.В процессе изготовления используется битум, а снаружи укладывается базальтовая повязка. Пленка необходима для защиты и изготавливается из силикона, но самоклеящийся слой представляет собой полимерно-битумную массу. Каждый домашний умелец, который планирует использовать описанный в работе материал, должен знать, какова конструкция мягкой кровли. Технология укладки ТехноНИКОЛЬ тоже должна быть известна мастеру, только так он сможет провести работу, чтобы добиться положительного результата.

Основа для плитки — стеклопластик, квадратный метр которого весит 110 кг.В процессе производства он пропитывается и покрывается битумом, общая масса последнего на 1 м 2 составляет 3 кг.

Что еще нужно знать о составе

Поверх материала крупнозернистая посыпка, а верхний слой помимо защиты от механических и климатических воздействий играет декоративную роль. Нижняя поверхность покрыта морозостойким самоклеящимся компаундом и силиконовой пленкой.

Особенности гибкой черепицы «Технониколь»

Устройство мягкой кровли, технология укладки «Технониколь» — это два важных вопроса, которые мастер должен изучить перед началом работы.Помимо прочего, следует ознакомиться с основными особенностями материала, среди них: незначительный вес

• ;
• способность выдерживать сложные погодные условия;
• возможность установки в холодное время года;
• Экологическая безопасность;
• практичность;
• отличные шумопоглощающие характеристики;
• способность удерживать снег;
• рентабельность.

Практичность выражается в том, что материал отлично переносит транспортировку и прост в установке.Примечательно, что материал можно укладывать даже в холодное время года; во время эксплуатации снег будет задерживаться на поверхности из-за его шероховатой структуры. В этом случае кровлю не нужно будет дополнять снегоуборочными устройствами, которые удешевляют конструкцию. Материал полностью безопасен для здоровья человека; в процессе установки практически не образуются отходы. Вы можете самостоятельно провести устройство мягкой кровли, технология укладки «ТехноНИКОЛЬ» будет рассмотрена ниже.Помимо прочего, следует знать, что этот рубероид имеет вид различающейся внешне черепицы, а структура их одинакова.

Декоративность

Созданы изделия коричневого, синего, красного и зеленого цветов. Края имеют темные края и эффектно выделяют каждую плитку, создавая ощущение объема.

Способы укладки

Монтаж мягкой кровли, технология укладки ТехноНИКОЛЬ, советы — все это вы найдете в статье.Мягкую кровлю можно укладывать одним из двух способов, первый предполагает использование крепежа, а второй осуществляется оплавлением. Первая технология применяется для наклонных крыш, панели фиксируются скобами, гвоздями, шурупами или мастикой. Крепежные детали должны быть оцинкованы, так как они не подвержены коррозии. Для повышения порога прочности сегменты прибивают рядом с предыдущим изделием, важно обеспечить перекрытие и укрепить его несколькими гвоздями.

Довольно часто домашние мастера самостоятельно проводят монтаж мягкой кровли, технология укладки Технониколь, фото которой представлено в статье, может предусматривать монтаж наплавленного материала, который используется исключительно на ровных поверхностях.Они могут эксплуатироваться или не эксплуатироваться. Такая крыша имеет форму рулонов, которые на первом этапе прокатываются по поверхности, а затем нагреваются горелкой. Перед началом работ подготавливается основание, для этого оно выравнивается, очищается и хорошо просушивается. Монтажные работы не рекомендуется проводить в дождливую, сырую или туманную погоду, иначе материал может разбухнуть.

Если мы говорим о не частных домах, то основа для мягкой кровли делается из листов влагоотталкивающей толстой фанеры. В результате должна получиться надежная и прочная обшивка, способная выдержать вес кровельного покрытия.

Если ознакомиться с нюансами, можно самостоятельно реализовать устройство мягкой кровли. Технология укладки ТехноНИКОЛЬ, инструкция по монтажу которой представлена ​​в статье, под силу любому домашнему мастеру. Следует помнить, что перед укладкой мягкой кровли деревянные элементы обрабатывают антипиреном и антисептиком.Рулоны подлежат сварке и не должны штабелироваться при высоких или низких температурах. Оптимальные условия работы ограничиваются пределом от -5 до +24 ° С. Лучше всего заниматься обустройством кровли с середины весны до начала лета.

Такая кровля имеет долгий срок эксплуатации, однако для его продления следует предусматривать вентиляцию подкровельного пространства. Для этого используются аэраторы, с помощью которых можно обеспечить потоки воздуха и быстрое выветривание конденсата. Чтобы исключить задержку на поверхности воды, элементы плитки укладывают, начиная с угла, при этом двигаться нужно снизу вверх.

Строительство кровельного пирога

Если вы более подробно ознакомитесь с методом проведения работ, то можете проводить устройство мягкой кровли. Узлы и технологию укладки ТехноНИКОЛЬ стоит изучить более подробно. Следовательно, нужно знать, что это такое. Это многослойная конструкция, задача которой — защитить дом от холода, осадков, ветра и других воздействий внешней среды. Устройство кровли будет зависеть от материала и основания.Если придется работать с деревянной кровлей, то внизу будет располагаться пароизоляционный слой, за ним — обрешетка для крепления теплоизоляции, самого утеплителя и гидроизоляции. Последний иногда заменяют мембраной SDM. А на следующем этапе необходимо будет оборудовать обрешетку и уложить фанеру, а затем — мягкую кровлю. Иногда основание представляет собой горизонтальную бетонную плиту, при этом кровельный пирог немного меняет свои конструктивные особенности. Первый — это утеплитель и керамзитобетон.Его можно заменить на цементно-песчаную стяжку. На завершающем этапе монтируется чистовая кровля.

Подготовка основания перед укладкой мягкой черепицы «ТехноНИКОЛЬ»

Монтаж мягкой кровли, технология укладки ТехноНИКОЛЬ, монтаж материала — все это нужно знать, если вы хотите самостоятельно укладывать мягкую черепицу. Его можно использовать для крыш с уклоном более 12 °. Материалом можно отремонтировать старую кровлю, уложив ее поверх битумных покрытий. Этот материал хорошо будет смотреться на многоэтажных жилых домах и коттеджах.

Конфигурация может быть абсолютно любой, так как гибкая черепица отлично закрывает даже куполообразные крыши, при этом герметичность остается на высоте. Важно подготовить инструменты, среди которых:

• рулетка;
• ножовка по металлу;
• острый нож;
• молоток;
• канат с покрытием;
• маркер;
• мастер ОК.

Поверхность должна быть чистой и сухой, обрешетка не требуется, так как основание будет прочным.Для устройства можно использовать влагостойкую фанеру, конструкция должна быть жесткой, так как образование прогибов может стать причиной протечек.

Особенности укладки

Перед началом работ следует изучить устройство мягкой кровли, технологию укладки «ТехноНИКОЛЬ». Стыки в процессе можно формировать с помощью дополнительных элементов. Работа будет состоять из трех этапов, первый из которых — установка карнизного ряда, его укладывают после первого листа. Далее можно проводить монтаж всех последующих рядов, а на завершающем этапе укладывается коньковый лист.Карнизный ряд должен располагаться в самом низу, необходимо снять пленку с первого листа и уложить материал на несколько сантиметров ниже изгиба карниза. После этого еще один лист укладывается максимально плотно к первому. В месте, где предусмотрена перфорация, устанавливаются гвозди. Эта технология также применяется для монтажа всех последующих рядов.

Заключение

Вы должны знать, что установить мягкую и гибкую кровлю не так уж и сложно. Технология укладки ТехноНИКОЛЬ предусматривает обрезку торцевых кромок, затем их нужно проклеить мастикой для улучшения герметичности.

На сегодняшний день существует большой выбор кровельных материалов. Мягкая кровля — листы стеклопластика, пропитанные битумом и покрытые слоем резины. Он герметичный, прочный, недорогой, а простая технология укладки мягкой кровли позволит сделать это своими руками.

Перед укладкой мягкой кровли участок под основанием необходимо выровнять, вымыть и просушить, подготовить необходимые инструменты (долбление, острый нож, карандаш, рулетка). Положите водостойкую фанеру на ровную сухую поверхность.Перед началом монтажа необходимо проверить все листы мягкой кровли на соответствие цвета друг другу.

Бикрост — улучшенный аналог рубероида, рулонный материал на битумной основе. Технология укладки бикроста мягкой кровли предполагает использование газовой горелки для оплавления нижнего слоя, поэтому ее рекомендуется использовать на поверхностях, устойчивых к возгоранию.

Прокладка бикроста

Сначала необходимо измерить количество рулонного материала, необходимого для покрытия поверхности.Затем одновременно прогреваем нижний слой бикроста и поверхность кровли. Раскатываем рулон по нагретой поверхности, одновременно прижимая валиком для плотного крепления. На стыки кладем детали по отдельности, прогревая сначала на вертикальных, затем на горизонтальных поверхностях. Ряды рулонов желательно клеить с нахлестом 10 см. Для финишного покрытия рекомендуется использовать специальный рубероид с крупной пудрой. Бикрост — недорогой и качественный гидроизоляционный материал.

Мягкая кровля ТехноНИКОЛЬ отличается высокой шумоизоляцией, прочностью и прочностью. Мягкая черепица способна воплотить в жизнь любую идею с кровельным покрытием, от цвета до формы. Технология мягкой кровли ТехноНИКОЛЬ не предполагает использования каких-либо дополнительных инструментов.

Устройство для мягкой кровли

Это тот же рулонный материал, что и бикрост. На крышах со скатными конструкциями материал закрепляют механическим способом, на плоских — наплавкой газовой горелкой.

Для качественного монтажа мягкой кровли ТехноНИКОЛЬ нужно тщательно очистить и просушить, затем положить фанеру или деревянную обрешетку. Работы следует проводить в теплое время года, без осадков. Для продления срока службы необходимо создать условия для вентиляции; для этого под крышей необходимо установить аэратор. Крыша стелена снизу вверх, места для ловли рыбы нахлыстом дополнительно крепятся гвоздями.

Требуемый уклон, позволяющий укладывать мягкую кровлю катепала, составляет 11 градусов.Технология укладки мягкого кровельного катепала начинается с устройства основания, офис должен быть ровным, чистым и сухим — для этого подойдет водостойкая фанера или обрезная доска. Необходимо провести монтаж воздушной прослойки, от устройства которой зависит срок службы рубероида.

Рулонный изоляционный материал укладывается под кровлю катепала по всему периметру снизу вверх. Затем монтируются металлические планки карниза и фронтона, защищающие края обшивки.

Черепица катепал

После этого укладывается карнизная плитка шов по всему карнизу. Обычная черепица укладывается от центра карниза к концу крыши.

Мягкая кровля Тегола — битумная черепица с защитным покрытием из базальтового гранулята, обеспечивающим влагостойкость. Очень прочное кровельное покрытие, срок службы гарантирован до 50 лет. Технология укладки мягкой тегол кровли довольно проста, как и при работе с любой мягкой черепицей.

Для начала необходимо сделать качественную разметку по всей длине откоса, от ее ровности будет зависеть уровень укладки плитки. Затем укладываем гидроизоляцию.

Битумная черепица Тегола

Первый ряд мягкой кровли тегола укладывают по линии карниза битумной черепицей с обрезанными краями, на которую сверху прибивают следующие листы. Каждый лист мягкой кровли имеет специальные обозначения, позволяющие их выравнивать в случае смещения.

Мягкая кровля появилась на строительном рынке сравнительно недавно и в последнее время быстро набирает популярность благодаря своей практичности и долговечности. Она отлично зарекомендовала себя в сложных климатических условиях России, поскольку обладает повышенными шумо- и теплоизоляционными свойствами.

Основные характеристики и преимущества

Это рубероид на основе битума. Его производство основано на пропитке стекловолокна модифицированным битумом с последующим нанесением на него крупнозернистой базальтовой повязки.

Эта технология позволяет придавать материалу разные цветовые оттенки и обеспечивает отличную защиту от механических и погодных воздействий. Повышенную морозостойкость придает нанесение слоя битумно-полимерной массы с последующей защитой ее силиконизированной пленкой.

Мягкая кровля благодаря своей практичности легко переносит транспортировку и при этом не ломается. Отличные гидроизоляционные свойства обеспечиваются способностью нагреваться на солнце и прочно прилипать, обеспечивая тем самым двухслойную сплошную изоляцию.

Основные отличия

• Простота монтажа, когда нет необходимости использовать специальные инструменты и оборудование: сварочный аппарат, газовую горелку.
• Может использоваться для покрытия крыш самых сложных архитектурных и дизайнерских решений не только благодаря желаемому цвету, но и различным вырезам по краю черепицы.

ТехноНИКОЛЬ Технология мягкой кровли

Зависит от уклона самой кровли и от материала, из которого создано основание для укладки мягкой кровли.Это может быть влагостойкая фанера, OSB или ДСП, также может использоваться гладко строганная плита.

Кровлю ТехноНИКОЛЬ рекомендуется монтировать при температуре окружающего воздуха не ниже 5-7 градусов. В этом случае плитки склеиваются прочнее, а поверхность не должна быть влажной. Работы ведутся в сухую теплую погоду.

Необходимо избегать попадания прямых солнечных лучей на плитку, это убережет ее от прилипания и не создаст затруднений при снятии с нее защитной пленки… Укладывать плитку рекомендуется снизу вверх, причем начинать нужно с любого угла. При кладке внахлест для обеспечения повышенной прочности необходимо дополнительно скрепить оцинкованными гвоздями.

Кровля ТехноНИКОЛЬ цены

Выбор мягкой кровли зависит от выдвигаемых требований: срок службы, безопасность, возможность ремонта в зависимости от воздействия атмосферных осадков. Все эти показатели напрямую зависят от технологии производства, поэтому на закупаемую продукцию всегда необходимо требовать сертификат, который является гарантией их качества.

Только фирмы с большим опытом работы на строительном рынке помогут сделать правильный выбор и предоставят качественный товар. Цены зависят от многих показателей: производителя и его репутации на строительном рынке, типа кровли и ее состава, технических характеристик кровли.

В зависимости от таких показателей цены очень существенно отличаются друг от друга. Так, цена 1 кв.м самого бюджетного покрытия (стеклоизол) составляет 40–56 рублей; более устойчивое к атмосферным осадкам покрытие (бикрост, бикроэласт) стоит 70–80 руб. за кв.м. м; Стоимость самого прочного и качественного покрытия (унифлекс, техноэласт) достигает 145 руб. / кв.м.

Стоимость работ определяет стоимость материала и комплектующих, установленные сроки монтажа и его сложность.

Таким образом, мягкая кровля ТехноНИКОЛЬ на сегодняшний день — лучший материал для кровли дома. Он позволяет полностью подчеркнуть его индивидуальность и воплотить любое, даже самое смелое дизайнерское решение.

Ученые разработали бетонную крышу, которая генерирует и накапливает энергию

Группа исследователей из Швейцарии разработала уникальный тип формованной бетонной кровли, которая может генерировать солнечную энергию. Гениальность дизайна заключается в том, что в нем используется материал, который обычно не ассоциируется с солнечными батареями или солнечными технологиями.

Прототип был создан исследователями из ETH Zurich, известного университета дизайна и технологий. Идея проекта заключалась в том, чтобы создать структуру, которая могла бы производить энергию быстрее, чем она расходуется.

Источник: BRG

Эта оболочка на самом деле является частью большего пространства: многоквартирного дома под названием HiLo, строительство которого запланировано на следующий год.HiLo будет частью структуры NEST (Next Evolution in Sustainable Building Technologies), в которую входят здания Empa и Eawag в Дюбендорфе (где расположены Швейцарские федеральные лаборатории материаловедения и технологий и Швейцарский федеральный институт водных наук и технологий. там).

Источник: BRG

Большая конструкция, спроектированная как «… генеральная репетиция строительства крыши по проекту NEST HiLo», включает в себя пару самонесущих кровель.

Источник: BRG

Дальнейший взгляд показывает, как слои работают вместе для выработки энергии:

Первый внутренний бетонный слой покрыт изоляцией, а также змеевиками, регулирующими температуру. В тонком втором бетонном слое находится тонкопленочный слой фотоэлектрических элементов. Строение имеет высоту 7,5 метров и занимает площадь 160 м ² . Сужающиеся бетонные слои имеют толщину всего от 3 до 12 см, от края крыши до несущей конструкции.

Команду возглавили профессор архитектуры и конструкций ETH Zurich Филипп Блок и профессор архитектуры и строительных систем ETH Zurich Арно Шлютер, которые оба намеревались доказать, что нетрадиционные материалы могут быть использованы в создании устойчивая энергетика.

Источник: BRG

Команда выбрала структуру стальной тросовой сети вместо дерева или пенопласта, чтобы обеспечить большую гибкость при новых экспериментах по дизайну, а также получить альтернативу из более дешевых материалов. В свете этого конструкция уже была быстро разобрана, и ведутся работы над другими подобными экспериментами.

Источник: BRG

Технология алгоритмов была использована для обеспечения надлежащего распределения усилий между тросами и всей конструкцией крыши. Еще одним захватывающим аспектом проекта стало сотрудничество между Bürgin Creations и Marti. Им была поставлена ​​задача создать распыляемую бетонную смесь, которая могла бы покрыть все поверхности, но при этом оставалась бы относительно жидкой.Относительно легкий, общий вес каркасной конструкции составляет всего 800 кг, включая кабельную сетку и текстиль: это скромное количество позволило успешно выдержать 20 тонн бетона.

Блок выразил свое удовлетворение успехом прототипа, на создание которого потребовалось шесть месяцев:

«Мы показали, что с помощью легкой и гибкой опалубки можно построить интересную тонкую бетонную оболочку, тем самым продемонстрировав эту сложную бетонные конструкции можно создавать, не тратя больших затрат материала на их возведение… Поскольку мы разработали систему и шаг за шагом построили прототип с нашими партнерами из отрасли, теперь мы знаем, что наш подход будет работать на строительной площадке NEST ».

Крыши

Используйте директивы для крыши, чтобы автоматически создавать условия вальмы, фронтона, навеса, гамбреля, крыла чайки, полубедра или голландского фронтона. Создайте полутораэтажную структуру и разместите автоматические слуховые окна. Вручную нарисуйте пользовательские плоскости крыши и соедините их вместе, чтобы программа произвела вычисления за вас.

Основы крыши

Узнайте, как создавать крыши в программе «Главный архитектор» с помощью инструмента автоматического построения крыши, и как использовать ручные инструменты для создания крыш для создания и редактирования плоскостей крыши, изменения свойств стен для двускатных и шатровых крыш, узнайте о двухскатных, односкатных и других стилях крыш.

Видео № 5447

Вальмовая крыша

Создайте скатную крышу в диалоговом окне «Построить крышу».

Видео № 6123

Двускатная крыша

Создайте двускатную крышу, выбрав параметр «Двускатная стена» в Спецификации стены, а затем построив крышу.

Видео № 6124

Односкатная крыша

Используйте настройку High Shed Gable Wall в дополнение к Full Gable Walls, чтобы создать отдельно стоящую односкатную крышу, или просто настройку Full Gable Wall, чтобы создать односкатную односкатную крышу.

Видео № 6125

Gambrel Roof

Используйте параметр «Верхний уклон» в «Спецификации стены», чтобы задать параметры верхнего и нижнего уклона для создания крыши в стиле «гамбрель».

Видео № 6126

Крыша крыла чайки

Используйте параметр Upper pitch в Спецификации стены с шагом, противоположным уклону двускатной крыши, чтобы создать крышу в виде крыла чайки.

Видео № 6127

Полуавтоматическая крыша

Использование настройки Upper Pitch на фронтальной стене позволяет создать стиль полубедра или обрезанного фронтона.

Видео № 6128

Голландская двускатная крыша

Используйте параметр «Голландская двускатная крыша» в спецификации стены для автоматического создания такой крыши.

Видео № 2420

История с половиной крыши

Используйте параметр «Игнорировать верхний этаж» в диалоговом окне «Построить крышу», чтобы крыша располагалась на стенах первого этажа.

Видео № 6130

Слуховые аппараты автоматические

Инструмент Auto Dormer имеет другие требования, чем инструмент Auto Floating Dormer.

Видео № 6131

Стратегии проектирования крыш

Используя как автоматическое создание крыши, так и методы ручного рисования и редактирования, вы можете быстро спроектировать системы крыш с широкими возможностями настройки.

Видео № 703

Рисование крыш вручную

Сложные стили крыш, включая изогнутые плоскости крыши, можно создавать вручную.

Видео № 25

Соединение плоскостей крыши

Две плоскости крыши или потолка можно соединить на смежных кромках как в 2D, так и в 3D с помощью кнопки редактирования «Соединить плоскости крыши».

Видео № 724

Советы и хитрости для крыши

Крыши могут быть одним из самых сложных компонентов дома, проектировать их не следует.Мы рассмотрим, как инструменты главного архитектора могут создать крышу любого стиля. Если вы настраиваете или вручную создаете крыши, особенно для проектов реконструкции, проецирование точек пересечения крыш может сэкономить вам много времени. На этом занятии мы рассмотрим советы и методы, позволяющие сэкономить время и создать идеальную крышу.

Видео № 10202

Определение пересечений плоскостей крыши

Установите флажок «Архитектурное предпочтение для автоматического размещения точек пересечения крыши», чтобы программа генерировала временные точки САПР, соответствующие точкам пересечения плоскости крыши.

Видео № 728

Строительство мансардных окон

Есть несколько методов создания мансардных окон у главного архитектора. Инструменты слухового окна позволяют легко создавать слуховые окна.

Видео № 26

Базовые полилинии крыши

Если вы хотите построить крышу, которая отличается от контура вашего здания, а также от директив крыши для внешних стен, вы можете использовать полилинии базовой линии крыши.

Видео № 706

Frieze Molding

Фризовые молдинги, также известные как фризовые доски, устанавливаются под карнизами плоскостей крыши и могут быть созданы автоматически с помощью диалогового окна «Построить крышу».

Видео № 708

Установка минимального размера ниши

Любая ниша, глубина и ширина которой меньше минимального значения ниши, обрабатывается так, как если бы внешняя стена продолжалась прямо поперек.

Видео № 716

Базовые линии наклонной крыши

Направление уклона и начальная высота любой плоскости крыши, вручную или автоматически, определяется ее базовой линией.

Видео № 733

Чертеж бочкообразной крыши

Один из способов сделать цилиндрическую крышу — использовать одну плоскость крыши, которая начинается плоской (нулевой уклон) и покрывает все здание.

Видео № 746

Криволинейные крыши и основания

Составные кривые могут быть созданы с использованием двух или более изогнутых плоскостей крыши или комбинации прямых и изогнутых плоскостей крыши.

Видео № 748

Блокировка и защита плоскостей крыши

Если план крыши правильный, плоскости крыши можно заблокировать, чтобы предотвратить случайные изменения, используя параметр в настройках отображения для слоя Плоскости крыши.

Видео № 1501

Использование инструмента «Линия двускатной крыши»

Инструмент «Линия фронтона / крыши» можно использовать для автоматического создания фронтона над несущей стеной вальмовой крыши. Его лучше всего использовать только в тех случаях, когда директивы крыши в стенах невозможны.

Видео No.1503

Крыши над изогнутыми стенами

Укажите значение для параметра «Угол сегмента на изогнутой стене» в диалоговом окне «Построить крышу». Меньший угол дает больше плоскостей крыши.

Видео № 1508

Группы крыши

Программа рассматривает разные группы крыш как отдельные здания с целью автоматического создания крыш, предотвращая их влияние друг на друга.

Видео № 1512

Соответствие отметкам конька крыши

Измените плоскости крыши, используя настройки в диалоговом окне «Спецификация» в сочетании с инструментами редактирования, чтобы они соответствовали отметкам коньков крыши.

Видео № 1514

Рисование голландской двускатной крыши вручную

Голландская вальмовая крыша, иногда называемая голландской двускатной крышей, представляет собой комбинацию стилей вальмовой и двускатной крыши, в которой фронтон расположен в конце конька, на вершине плоскости вальмовой крыши.

Видео № 1517

Рисование мансардных окон вручную

Во многих случаях вы можете захотеть создать свои собственные слуховые окна вручную. Вот советы, как их заполнить.

Видео № 1521

Фокус: Слуховые окна с ручным управлением

Если автоматические слуховые аппараты не создают нужного слухового окна, вы можете создать его вручную.

Видео No.9923

Усовершенствованные крыши — трехскатная надстройка

Третья двускатная крыша соединяется с основной крышей в ситуации перестройки надстройки. Продемонстрировано использование стропил, ферм и полилинии основания фермы

Видео № 1955

Чертеж плоской крыши с центральным водостоком и парапетными стенами

11:26

5447 — Основы крыши

4:57

6123 — Вальмовая крыша

4:07

6124 — Двускатная крыша

4:01

6125 — Односкатная крыша

3:29

6126 — Крыша Gambrel

3:25

6127 — Крыша крыла чайки

4:10

6128 — Полуавтоматическая крыша

5:10

2420 — Голландская двускатная крыша

10:46

6129 — Создание крыши на нескольких уровнях конструкции

6:27

6130 — История с половиной крыши

13:42

6131 — Слуховые аппараты автоматические

2:11

703 — Стратегии проектирования крыш

5:54

25 — Рисование крыш вручную

11:49

724 — Соединение плоскостей крыши

1:49:34

10202 — Советы и хитрости крыши

4:44

728 — Определение пересечений плоскостей крыши

1:48

26 — Строительство мансардных окон

6:22

706 — Базовые полилинии крыши

5:40

708 — Фриз Молдинг

2:46

710 — Создание крыши над домом L-образной формы с фронтоном

2:34

714 — Использование опции увеличения уклона вниз

1:35

716 — Установка минимального размера ниши

7:08

726 — Ручное устройство кровли дома L-образной формы с двускатными концами

4:36

733 — Базовые линии плоскости наклонной крыши

11:58

737 — Взрывающиеся слуховые окна, созданные с помощью автоматических слуховых аппаратов

1:50

746 — Чертеж бочкообразной крыши

4:25

747 — Рисование куполообразной крыши на круглом здании

2:56

748 — Криволинейные крыши и основания

7:50

1500 — Диалоги, влияющие на дизайн крыши

3:20

1501 — Блокировка и защита плоскостей крыши

9:19

1502 — Софиты, фасции и желоба

8:56

1503 — Использование инструмента «Линия двускатной крыши»

7:47

1507 — Крыши над заливными, коробчатыми и носовыми окнами

5:32

1508 — Крыши над изогнутыми стенами

5:42

1510 — Проектирование опоры крыши Кейп-Код на стенах 2-го этажа

9:01

1511 — Проектирование опоры крыши Кейп-Код на стенах 1-го этажа

2:07

1512 — Группы крыш

6:42

1514 — Соответствие отметкам конька крыши

4:02

1515 — Плоскости подъема и опускания крыши

6:05

1517 — Рисование голландской двускатной крыши вручную

3:39

1520 — Создание проемов в крышах для мансардных окон, нарисованных вручную

16:11

1521 — Рисование слуховых аппаратов

вручную

10:40

1522 — Создание декоративного слухового окна вручную

5:32

1527 — Создание вальмовой крыши с изогнутыми карнизами

8:08

1530 — Чертеж плоской крыши с центральным водостоком и парапетными стенами

7:49

1532 — Размещение и изменение мансардных окон

2:54

1533 — Редактирование бордюра и вала светового люка

28:49

9923 — Фокус: Слуховые аппараты с ручным управлением

9:07

1955 — Усовершенствованные крыши — трехскатная надстройка

7:12

1956 — Усовершенствованные крыши — Расклешенная крыша

11:21

505 — Создание сборки крыши из SIP

15:05

1030 — Автоматическое обрамление — Открытые хвосты стропил — Подфасция и обшивка

13:54

10016 — Совет главного архитектора — Проект крыши

10:25

10019 — Совет главного архитектора — Киоск с изогнутой крышей

.
