Наплавляемая кровля Технониколь: технология укладки и монтажа

С момента своего появления наплавляемая кровля Технониколь начала пользоваться спросом в области малоэтажного строительства.

Сегодня высокое качество реализуемой продукции подтверждает сертификат ISO 9001 – данный стандарт указывает на надежность производителя.

А самое главное – то, что технические характеристики наплавляемой кровли Технониколь отлично подходят под погодные условия российских регионов.

Характеристика кровельных материалов Технониколь

Мягкие материалы для обустройства кровли Технониколь изготавливаются из битума.

Такими изделиями являются:

• гибкая черепица;
• полимерная мембрана;
• рулонные покрытия.

Структура указанных материалов отличается устойчивостью перед погодными и механическими факторами.

В основе мягкой черепицы лежит стеклохолст, пропитанный с обеих сторон модифицированным битумом.

Внешняя сторона изделия имеет защитный слой в виде базальтовой посыпки крупной фракции. Именно посыпка придает кровельному ковру из мягкой черепицы разные цвета.

Внутренняя сторона изделия покрыта битумно-полимерной смесью, в свою очередь ее защищает пленочный слой, который снимают перед монтажом.

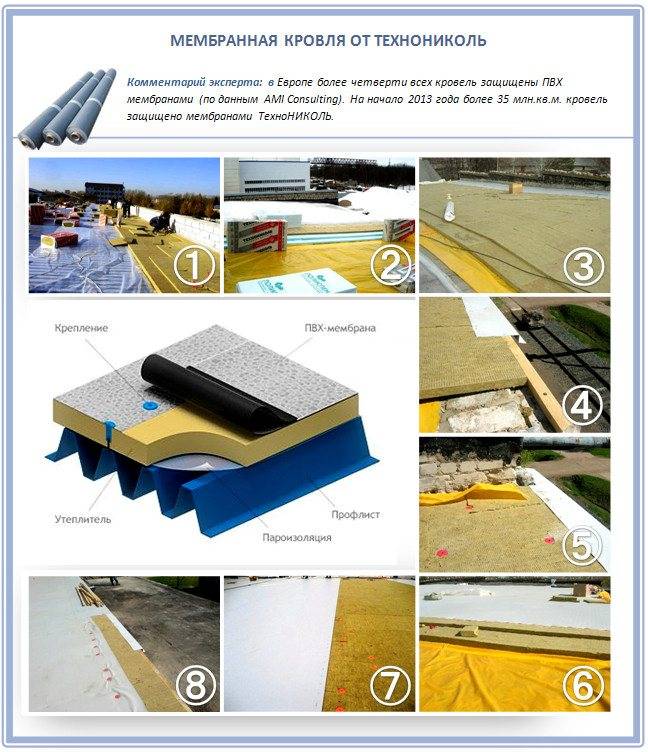

Полимерная мембрана бывает трех видов: с добавлением пластификаторов, изготовленная на основе пластичных полиолефинов или синтетического каучука.

Мембрана на основе ПВХ с пластификаторами считается самой распространенной.

Пластификаторы делают кровельное покрытие эластичным, придают ему устойчивость перед воздействием отрицательных температур. Прочность на разрыв повышают армированием основы полиэстеровой сеткой.

Рулонная кровля применяется для обустройства плоских крыш зданий гражданского и производственного назначения.

Наплавляемые материалы изготавливаются на синтетической основе, их структура является пятислойной.

Она состоит из нескольких слоев битумного покрытия, которое наносится на армированную основу, например, стеклохолст, двух защитных слоев: внешний – минеральная посыпка, внутренний – полиэтиленовая пленка.

Преимущества мягкой кровли, реализуемой производителем Технониколь, заключаются в 100 % гидроизоляции материала, в высоком уровне морозостойкости и шумоизоляции.

Кроме того, монтаж любого типа мягкой кровли Технониколь не требует применения специального оборудования.

Так как наплавляемый материал легко может принимать форму любой крыши (от скатных до куполообразных конструкций), его в своих задумках всегда готовы использовать дизайнеры.

Широкий ассортимент мягкой кровли Технониколь позволяет разнообразить крыши загородных домов, особенно если речь идет о гибкой черепице, которая производится в большой цветовой палитре и может приобретать при производстве различную форму.

Особенности обустройства кровли Технониколь

Монтаж кровельного рулонного покрытия Технониколь может осуществляться механическим путем и методом наплавления.

Первый вариант крепления применяют для кровли со скатами: полотнища фиксируют с помощью специальной кровельной мастики и оцинкованных крепежных элементов.

При наплавлении мягкой кровли происходит расплавление битума под воздействием газовой горелки.

Такая технология укладки применяется для плоских крыш. Стелить полотнища начинают с самой низкой точки крыши.

Вначале рулон раскатывают и расправляют, подгоняют под место, обеспечивают заход материала на выступающие части крыши.

Чтобы при расправлении и в момент подгонки полотно не смещалось, один его край фиксируют чем-то тяжелым.

Опытные кровельщики знают, что наплавляемая рулонная кровля будет ложиться ровно тогда, когда рулонный материал за несколько дней до начала работ оставить стоять торчком. Таким образом, полотно принимает круглую форму.

Наплавляют рулонную кровлю способом «на себя» – такой подход позволяет контролировать степень прогревания битумного слоя.

Видео:

Раскатывая рулон «на себя», кровельщик видит, в какой момент нужно продолжать работать горелкой дальше.

Движения газовой горелки должны быть плавными и равномерными, очень важно проводить дополнительный прогрев в тех местах, где материал уложен внахлест.

Газовую горелку нужно держать так, чтобы одновременно прогревалось основание и битумный слой кровельного полотна.

Если нагрев выполнен правильно, то перед раскатываемым рулоном будет появляться битумный валик.

В процессе наплавления мягкой кровли Технониколь важно контролировать, чтобы расплавление битумного слоя происходило равномерно, что исключит появление холодных и перегретых зон.

Упрощает монтаж наплавляемых материалов наличие рисунка на их внутренней стороне, который помогает контролировать степень расплавления битума.

Когда рисунок поплывет, это послужит сигналом кровельщику о том, что ему пора дальше раскатывать рулон.

Если битум расплавлен правильно, то он начнет проступать по краям полотна, после чего должны остаться ровные швы шириной примерно в 25 мм.

Если при монтаже рулонной наплавляемой кровли требуется наплавить полотно поверх минеральной посыпки, то просто разогреть поверхность и уложить материал будет недостаточно, такой метод грозит крыше протечкой.

Правильнее будет вначале тщательно растопить поверхность с посыпкой, потом с помощью шпателя утопить ее в слое горячего битума. После такой процедуры можно приступить к стандартному методу наплавления полотна.

Подготовка крыши под наплавляемую кровлю

Основанием под наплавляемую кровлю Технониколь может служить железобетон, теплоизоляционные минераловатные листы без применения выравнивающей стяжки, асфальтобетонное или цементно-песчаное покрытие, сухой тип стяжки, собранной из цементно-стружечных блоков, асбоцементных или стекломагниевых листов.

Этап подготовки основания включает в себя работу с выступающими элементами крыши.

Вертикальные конструкции в виде парапетов, печных труб и вентиляционных коробов предварительно оштукатуривают, применяя цементный раствор на высоту, на которую затем нужно будет наплавить кровельный материал.

Видео:

Подготовленная под наплавляемую кровлю Технониколь крыша не должна иметь выбоин и затвердевших кусков бетона, острых выступов в виде арматуры и масляных пятен.

Все эти факторы негативно отразятся на качестве и сроке эксплуатации кровельного ковра.

Поэтому острые углы срубаются или спиливаются и зачищаются, маслянистые пятна выжигаются, пыль сдувается компрессорной установкой или промышленным пылесосом.

Крупные трещины и выбоины заделываются цементно-песчаным составом, приготовленным на основе М 150, мелкие щели заливают горячим битумом.

Наплавляемый материал должен укладываться на ровное основание. Чтобы проконтролировать его ровность, используют двухметровую рейку.

Допускается наличие на поверхности крыши постепенно нарастающих неровностей, но их количество не должно превышать 2 на 4 м².

Обустраивая стяжку под наплавляемое полотно, необходимо позаботиться о наличии 5 мм температурно-усадочных швов, но они не должны находиться над стыком несущих бетонных плит и стыком теплоизоляционных блоков.

Видео:

Монтаж наплавляемой кровли Технониколь должен проводиться на сухую основу. Проконтролировать уровень влажности позволит поверхностный влагомер.

При отсутствии прибора можно на поверхность крыши уложить квадратный метр полиэтиленовой пленки, и если на ней в течение четырех часов не появилась влага, то работы по укладке кровельного ковра можно начинать.

Непосредственно перед монтажом наплавляемого материала основание очищают, затем грунтуют битумным праймером, который можно купить в готовом виде или приготовить самостоятельно из битума и бензина в соотношении 1:3.

Укладка мягкой кровли из стеклоизола ТехноНиколь

Для защиты плоских кровель зданий от атмосферных осадков применяются различные материалы. Эти материалы позволяют делать покрытия кровель устойчивыми к атмосферным осадкам, ультрофиалету, механическим повреждениям.

Раньше применялись мягкие кровельные материалы на основе строительного картона. Их эксплуатационные характеристики оставляли желать лучшего. Но мир не стоит на месте.
Появился современный рулонный кровельный материал – стеклоизол. Это битумный материал на основе стекловолокна. Он очень эластичный и легко укладывается. Его гидроизоляционные характеристик вне всякой конкуренции. Перепады температур не приводят к его растрескиванию и расползанию. При правильной укладке срок службы измеряется десятками лет.

Приведем краткий обзор технологии укладки стеклоизола компании ТехноНиколь.

Прежде всего необходимо припасти все необходимые инструменты, список которых ниже:

1. Рулонный кровельный материал – стеклоизол ТехноНиколь (предпочтительные марки Линокром или Унифлекс).
2. Нож для раскройки рулона
3. Праймер или битумная мастика
4. Малярный валик
5. Кельма каменщика

Температурный диапазон укладки очень широкий. Единственное ограничений, при температуре ниже -10С укладывать не рекомендуется, возможна порча рулонного ковра.

Первый этап – это подготовка основания для монтажа мягкой кровли. Основание должно быть ровным и целым. Убирается весь мусор, подметается пыль. Если обнаруживаются трещины, их необходимо затереть цементно-песчаным раствором. Бетонное основание грунтуется. В качестве грунта рекомендуется использовать праймер, на основе битума. Его разбавляют с соляркой в соотношение 3 к 1 (3 составные части праймер, 1 составная часть солярки). Затем с помощью малярного валика поверхность грунтуют и дают высохнуть в течение 2- 3 часов.

Второй этап – это подгонка или раскройка рулона. Рулон раскатывают на необходимую длину, при необходимости обрезают ножом. Затем рулон сворачивают обратно.

Край рулона нагревают газовой горелкой и приклеивают к основанию. Затем постепенно прогревают нижний слой рулона и основания, раскатываю стеклоизол.

Раскатывают стеклоизол внахлест. Не менее двух слоев. Ширина нахлеста с боку 10 см. Нахлест с торца не менее 15 см.
Нужно учитывать направление течения воды с кровли. Нахлест всегда должен быть со стороны водного потока. Это не даст воде затечь в стыковочный шов.

Проблемным местом при укладке стеклоизола своими руками на кровле считается примыкание. Их заделывают не менее чем в 3 слоя. Все примыкания должны быть полукруглыми. Никаких острых углов. Все углы сглаживаются при помощи строительного раствора. Стыки кровельного ковра со стеной обрамляются оцинкованными отливами.

Самое главное при проведение любых работ на высоте это соблюдение элементарных правил безопасности.

ТН-КРОВЛЯ Авто

Система крыши для загрузки автомобиля.

1. Грунтовка битумная ТЕХНОНИКОЛЬ №01
2. Техноэласт ЭПП
3. Пенополистирол экструдированный ТЕХНОНИКОЛЬ CARBON SOLID 500
4. Пленка полиэтиленовая ТехноНИКОЛЬ
5. Распределительная железобетонная плита толщиной не менее 100мм
6. Два слоя асфальтобетона
7. Склонообразующий слой из керамзитобетона
8. Армированная цементно-песчаная стяжка толщиной не менее 50мм

Описание

В инверсионной системе ТН-КРОВЛЯ Авто используются высокотехнологичные, надежные гидро- и теплоизоляционные материалы Техноэласт и ТЕХНОНИКОЛЬ CARBON SOLID500, устойчивые к высоким физическим и механическим нагрузкам.

Откосообразующий слой из керамзитобетона. Для защиты теплоизоляционного материала от попадания цементного молока и создания скользящего слоя поверх утеплителя необходимо предусмотреть разделительный слой из полимерной пленки, поверх которого устраивается распределительная железобетонная плита с последующим укладыванием укладка асфальтобетона.

Система имеет высокую защиту гидроизоляционного ковра от механических повреждений и УФ-излучения за счет использования распределительной железобетонной плиты и двух слоев асфальтобетона.

Область применения

Система ТН-КРОВЛЯ Авто применяется на кровлях современных многофункциональных комплексов, где кровля является эксплуатируемой площадкой, предполагающей постоянное движение автотранспорта, а также обустройство парковочных мест.

Основные преимущества

• Выдерживает большие транспортные нагрузки
• Высокая защита гидроизоляционных материалов от механических повреждений и УФ-излучения
• Хорошая ремонтопригодность верхних слоев системы

В инверсионной системе ТН-КРОВЛЯ Авто используются высокотехнологичные, надежные гидро- и теплоизоляционные материалы Техноэласт и ТЕХНОНИКОЛЬ CARBON SOLID500, устойчивые к высоким физическим и механическим нагрузкам.

Откосообразующий слой из керамзитобетона. Для защиты теплоизоляционного материала от попадания цементного молока и создания скользящего слоя поверх утеплителя необходимо предусмотреть разделительный слой из полимерной пленки, поверх которого устраивается распределительная железобетонная плита с последующим укладыванием укладка асфальтобетона.

Система имеет высокую защиту гидроизоляционного ковра от механических повреждений и УФ-излучения за счет использования распределительной железобетонной плиты и двух слоев асфальтобетона.

Система ТН-КРОВЛЯ Авто применяется на кровлях современных многофункциональных комплексов, где кровля является эксплуатируемой площадкой, предполагающей постоянное движение автотранспорта, а также обустройство парковочных мест.

• Выдерживает большие транспортные нагрузки
• Высокая защита гидроизоляционных материалов от механических повреждений и УФ-излучения
• Хорошая ремонтопригодность верхних слоев системы
