Теплоизоляция труб отопления на улице: Утепление труб отопления на улице своими руками

утепление, теплоизоляция на улице, как выбрать утеплитель, как правильно изолировать в земле

Содержание:

Необходимость теплоизоляции
Используемые материалы
Минеральная вата
Пенополистирол
Пеноизол
Вспененный полиэтилен
Вспененный пенополиуретан
Пенофол с теплоотражающим слоем из алюминиевой фольги

Система отопления – неотъемлемая составляющая жилища человека, будь то загородный коттедж или квартира в многоэтажном доме. Чтобы обеспечить надёжную бесперебойную работу всех элементов контура теплоподачи, включая трубы, необходимо обеспечить их термоизоляцию; о том, как правильно изолировать трубы отопления, будет рассказано дальше.

Необходимость теплоизоляции

Перед мастером, решившим заняться оптимизацией отопительного контура, неизбежно встают два вопроса: зачем это делать и чем утеплить трубы отопления?

Теплоизоляция труб отопления на улице и дома крайне желательна по следующим причинам:

1. Эта мера помогает в значительной степени снизить потери тепловой энергии при переносе теплоносителя (обычно горячей воды) от места первичного нагрева до радиаторов и прочих устройств.
2. Утепление труб отопления на улице позволяет предотвратить оттаивание с последующим проседанием слоя почвы в местах прохождения линии теплоподачи.
3. Покрытие элементов отопительного контура изолирующим слоем – отличное средство предотвращения коррозионных процессов (если для подачи тепла используются металлические трубы).
4. Поскольку, как свидетельствует статистика, при переносе на большие расстояния теплоносителя (в том числе воды) теряется до 25% тепловой энергии (в некоторых случаях и больше), своевременная качественная термоизоляция труб позволяет снизить расходы на оплату тепла.

Используемые материалы

На сегодняшний день, благодаря развитию химической промышленности, приводящему не только к улучшению качества конечной продукции, но и созданию новых материалов повышенной эргономичности, на рынке представлено огромное количество материалов, позволяющих утеплить трубы отопления на улице и в доме.

Кроме того, большой выбор позволяет каждому мастеру подобрать товар, идеально подходящий ему по всем технологическим характеристикам – от условий эксплуатации до стоимости.

Утеплитель труб отопления на улице или в доме должен отвечать следующим требованиям:

• невысокая теплопроводность материала – необходима для сведения теплопотерь к минимуму;
• негорючесть, стойкость к возгоранию – позволяет не только использовать материал на самых горячих трубах, но и обеспечить дополнительную пожарную безопасность здания и прилегающих участков;
• простота использования – должна быть возможность устанавливать и менять элементы отопления без приложения особых усилий.

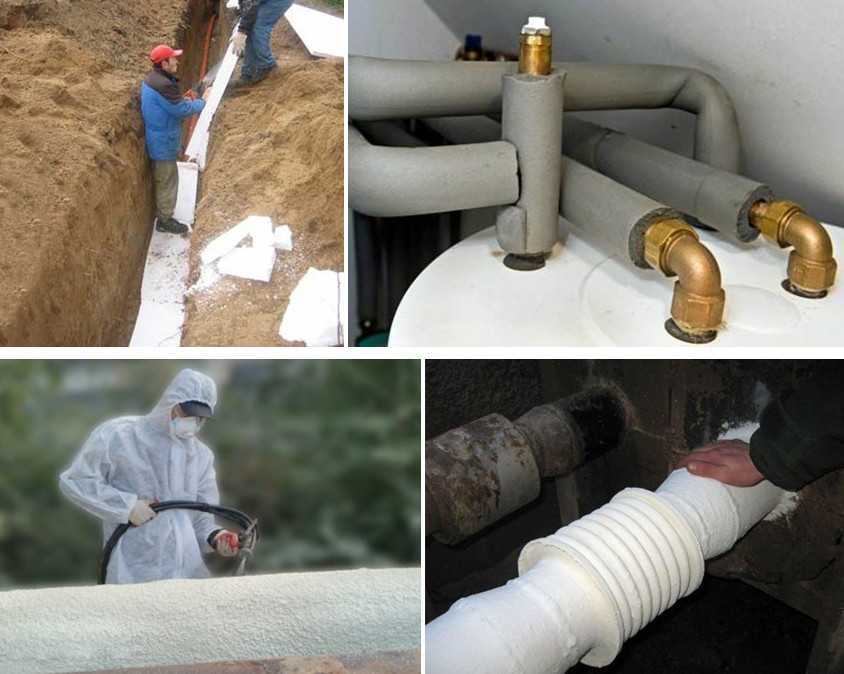

Материалы для утепления отопительного контура по способу применения и форме выпуска подразделяются на следующие категории:

1. Листовой (штучный) материал.
2. Утеплитель в рулоне.
3. Кожуховые утепляющие элементы.
4. Заливочные утеплители.

Ниже будут рассмотрены самые популярные виды утепляющих материалов.

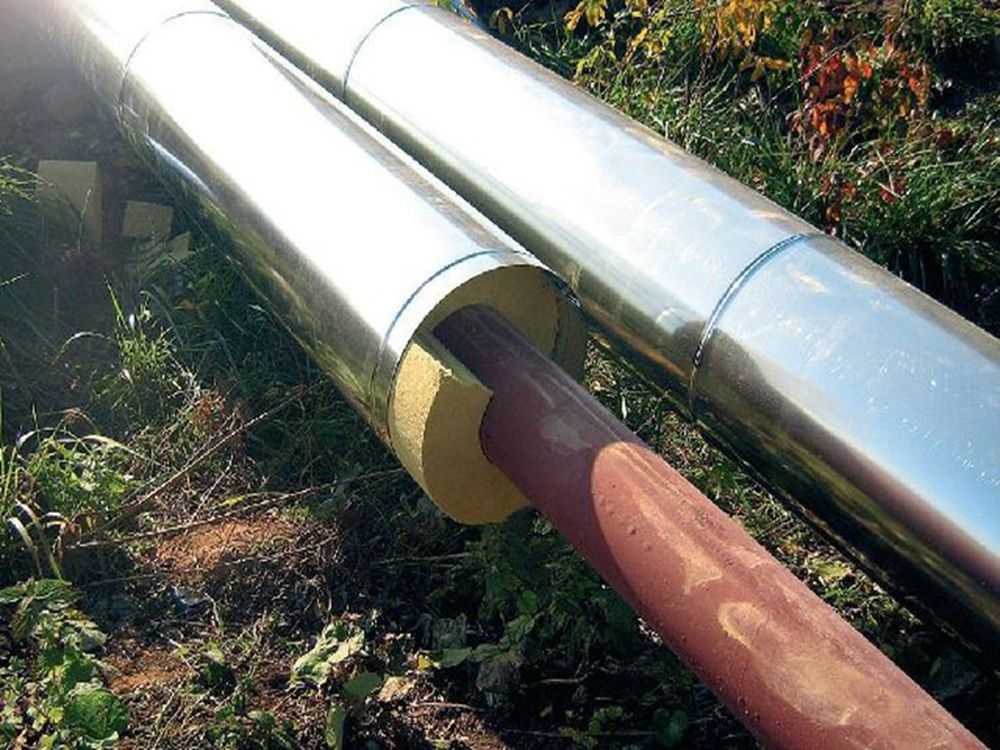

Минеральная вата

Многим хозяевам, задающимся вопросом, как сделать теплоизоляцию труб, в первую очередь приходит в голову этот вариант, как один из традиционных.

Преимущества минеральной ваты:

• подходит для термоизоляции труб, переносящих рабочую среду с самой высокой температурой;
• отличается негорючестью;
• химически устойчива, не реагирует со многими кислотами, щелочами, органическими растворителями и т.д.;
• не подвержена тепловой деформации.

Самый главный недостаток материала, существенно затрудняющий его использование, – гигроскопичность (способность впитывать воду), сопровождающаяся потерей изоляционных свойств. Поэтому в большинстве случаев необходимо будет дополнительно изолировать саму изоляцию, что экономически невыгодно и замедляет процесс.

Пенополистирол

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Также ставший традиционным полимерный материал, называемый, из-за жёсткости, «скорлупой». Утеплитель представляет собой две полусферы с выемками под размер изолируемых элементов трубопровода.

Достоинства материала:

• невысокая стоимость;
• небольшое значение теплоотдачи;
• влагостойкость – пенополистирол не впитывает жидкость;
• лёгкость;
• простота монтажа;
• возможность совмещения с металлами и полимерными материалами.

Основной недостаток – недопустимость использования на чрезмерно горячих трубах.

Пеноизол

Более современный вариант предыдущего утеплителя, выпускаемый в виде жидкости и при помощи специального устройства распыляемый на требующую изоляции поверхность. В результате получается абсолютно герметичное покрытие.

Самое существенное неудобство использования пеноизола – необходимость прибора для его распыления.

Вспененный полиэтилен

Очень популярный материал, обладающий такими плюсами, как:

• негорючесть;
• долгий срок службы;
• невысокая цена;
• безопасность для здоровья человека и окружающей среды;
• простота установки – для работы с материалом требуется только наличие ножниц и качественного скотча;
• широкий типоразмерный ряд.

Выпускается в рулонах.

Вспененный пенополиуретан

Обычно называется монтажной пеной. Материал удобно распылять, однако со временем под воздействием солнечных лучей он разрушается; кроме того, достаточно дорого стоит, что не позволяет использовать его на протяжённых участках.

Пенофол с теплоотражающим слоем из алюминиевой фольги

Этот рулонный утеплитель представляет собой алюминиевую фольгу с нанесённым слоем вспененного полиэтилена. Материал лёгок, надёжен и прост в использовании.

Какой бы материал ни выбрал домашний мастер, размышляющий, как утеплить трубы отопления в земле, ему следует помнить, что важен не только тип утеплителя, но и качество проведённых работ; в противном случае затраты на материал окажутся напрасными.

Важность утепления труб отопления на улице и в доме

Последнее время тему утепления всего и вся стали затрагивать очень часто. На этом строится целый бизнес у многих компаний. Все предлагают уникальные решения, которые лучше, чем у Вашего соседа и всей «деревни» в целом. Не обошли стороной так же утепление труб отопления. Но так ли Важно это делать сегодня? Давайте разберемся подробно.

Утепление труб отопления на улице

Построили Вы себе дом. Котельную поставили отдельно. Собрались Вы делать отопление в доме. Подходит к Вам монтажник и говорит: «Знаете, магистрали труб отопления желательно бы утеплить». А Вы ему в ответ: «Зачем, если они лежат ниже глубины промерзания. Ничего с ними не случится. Пусть так и остаются». И здесь будет Ваше крупное упущение…

Если раньше никто с утеплением как таковым не заморачивался. Все энергоносители стоили копейки и никто не обращал внимание на чуть больше обычного приходящие счета. То сейчас ситуация кардинально поменялась. Коммунизм кончился и теперь приходится выгадывать каждую копеечку. Потому что свет, газ и уголь стали стоить на несколько порядков дороже.  Сэкономить эту копеечку помогает утепление.

Важный момент! Ошибочно полагать, что трубы отопления утепляют только для того, чтобы они не замерзли. На самом деле все куда глобальнее.

Самый важный фактор утепления труб – это максимально сохранить тепло, которое транспортируется от котельной до дома. И важно не просто утеплить чем-нибудь, абы было. Важно сделать расчеты и понять, какой материал с какой толщиной и плотностью нужно использовать.

Посмотрите подробное видео про утепление труб отопления на улице (не забудьте подписаться на канал)

Интересный факт. Старые магистрали ТЭЦ (а у нас они все старые) теряют 30-50% тепла при транспортировки теплоносителя до Вашего дома.

Утепление труб в доме

В доме ситуация немного меняется. Разница температуры между теплоносителем в трубах и температурой в доме значительно меньше, чем на улице. Но разница все равно сохраняется. Поэтому в доме трубы отопления так же важно утеплять.

Основной задачей эффективного отопления является доставка теплоносителя до прибора отопления (радиаторы, теплые полы, конвекторы и тд.) с минимальными теплопотерями. Тогда и деньги будут экономиться, и в доме будет тепло.

Часто слышу возражение, что зачем утеплять трубы в доме. Пусть отдают тепло. Все равно все останется в доме. Отчасти само собой правда. Но опять же

1. Если есть потери на магистрали, значит прибор отопления может недополучить нужного тепла. Соответственно нужное помещение не будет достаточно прогрето
2. Трубы у Вас могут идти в стяжке, в стене, по потолку. Вы действительно уверены, что Вас устроит получать капельки тепла оттуда?
3. Утеплители для труб отопления и не только стоят не так дорого. На чем собственно экономим то?

Чем утеплять трубы?

Вариантов массы: минеральная вата, базальтовое волокно, пенопласт, вспененная резина, вспененный полиэтилен, стекловата. И еще с десяток вариантов

В доме вполне достаточно воспользоваться вспененным полиэтиленом. Он и по цене доступный и по свойствам достаточно хорош. На улице ситуация более индивидуальная. Тут пользуйтесь простым правилом: чем толще утеплитель, тем лучше.

Как-то так.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Изоляция труб отопления и горячего водоснабжения

В настоящее время мы все чувствуем трудности с ростом счетов за электроэнергию, поэтому стоит потратить некоторое время на изоляцию труб отопления и горячего водоснабжения, которые, если оставить их открытыми, отдают не только тепло, но и ваши деньги. Изоляция ваших труб не должна стоить дорого и сэкономит вам деньги на долгие годы.

Изоляция труб горячего водоснабжения не сложная работа, большинство людей, имеющих опыт работы своими руками, смогут выполнить ее без особого труда. В этом блоге мы будем предполагать, что трубы работают при 60ºC при температуре окружающей среды 15ºC. Это параметры, изложенные в Руководстве по соответствию требованиям TIMSA HVAC, копию которого можно найти здесь: Руководство по соответствию TIMSA HVAC. .

Первый вопрос, на который мы должны ответить, это какой материал использовать? Climaflex, безусловно, будет одним из самых простых и экономичных вариантов. Это серый полиэтиленовый материал, обладающий хорошей теплопроводностью, предварительно расщепленный, с ним легко работать. Вы можете закрепить его на месте с помощью зажимов, клея или ПВХ-ленты; хорошая установка – это всегда такая установка без каких-либо зазоров в изоляции, через которые может уходить тепло.

Вы также можете использовать нитриловый каучук, такой как Eurobatex или Armaflex Self-Seal. Эти материалы обладают той же теплопроводностью, что и Climaflex, но они более гибкие и с ними легче работать на углах и изгибах. Эти материалы дороже, чем полиэтиленовые материалы, такие как Climaflex, поскольку они имеют
Класс огнестойкости 0, который может потребоваться в определенных случаях, например, при работе в жилищных ассоциациях или в муниципальной собственности. Однако чаще всего этот рейтинг не требуется, поэтому выбор будет зависеть от личных предпочтений.

В следующей таблице, взятой из Руководства по соответствию TIMSA HVAC, указана правильная толщина изоляции труб отопления и горячего водоснабжения в жилых помещениях:

Таким образом, используя эту таблицу, Climaflex, Eurobatex и Armaflex подпадают под диапазон 0,040 Вт/м·К (поскольку средняя температура принимается при 40ºC). Все три продукта обычно доступны толщиной 9 мм.мм, 13 мм, 19 мм и 25 мм, а Eurobatex и Armaflex дополнительно доступны с толщиной стенки 6 мм и 32 мм (хотя ни одна из толщин не применима к этому столу, если только вы не хотите получить дополнительную эффективность с толщиной стенки 32 мм).

Если бы мы взяли в качестве примера три распространенных размера труб в домах большинства людей (15 мм, 22 мм и 28 мм), то подходящая толщина изоляции для использования была бы 20 мм, 23 мм и 25 мм соответственно, что означает, что вам нужно будет использовать 25 мм Толстый для каждого; Обычно вы масштабируете до следующей доступной толщины стенки, чтобы соответствовать этим направляющим линиям.

Если размер трубы больше 54 мм, то для расчетов предполагается, что он равен 54 мм. Эти показатели тепловых потерь относятся к стальным, медным и пластиковым трубам, а также к другим менее часто используемым типам.

Особое внимание следует уделить трубам, проложенным в неотапливаемых помещениях дома, для предотвращения замерзания. В этих случаях вам следует обратиться к таблице защиты от замерзания в Постановлении о воде 49 (где средняя температура берется при 0ºC), приведенной ниже:

Дополнительную информацию по этой теме можно найти в нашем блоге о защите от замерзания бытовых труб.

Если указаны две толщины, всегда следует полагаться на изоляцию трубы с более толстыми стенками. Например, для трубы диаметром 15 мм вы должны применить изоляцию толщиной 19 мм для предотвращения потери тепла или 25 мм для защиты от замерзания. В этом случае вы должны позволить 25 мм изоляции покрыть оба случая.

Общее практическое правило для защиты от замерзания заключается в том, что чем тоньше труба, тем толще изоляция, но для теплопотерь все наоборот; чем толще труба, тем толще изоляция.

Для получения дополнительной информации об ассортименте изоляционных материалов посетите наш веб-сайт по ссылке ниже.

Изоляция труб

Изоляция труб котлов теплоизоляцией, включая поверхности котла…» Это также включает в себя дверцы котла, крышки паровых барабанов, смотровые люки и т.

д. В дополнение к основному корпусу котла следует также изолировать трубы, подсоединяемые к вашему котлу. В этой статье мы определим, что такое котельные трубы, почему они должны быть изолированы и как лучше всего изолировать трубы вашего котла.

Что такое котельные трубы?

Котел с трубами котла

Котел представляет собой закрытый сосуд, в котором нагревается жидкость (вода или пар). Жидкость, предназначенная для нагрева, транспортируется и поступает в котел по трубе. Затем жидкость проходит через процесс нагрева и уносится по трубам к месту назначения. Трубы, несущие жидкость, которые входят в котел и выходят из него, называются трубами котла.

Почему котельные трубы должны быть изолированы

Сокращение расходов при сохранении производительности является ключом к успеху вашей организации. Установка изоляции труб котла повысит энергоэффективность, что приведет к снижению затрат на коммунальные услуги, а также обеспечит безопасное и продуктивное рабочее место.

Процесс нагрева жидкости внутри котла требует энергии. Подача энергии для питания котла для нагрева жидкости может быть дорогостоящей. Поэтому необходимо принять все меры для предотвращения утечки дорогостоящей тепловой энергии из системы.

Неизолированные трубы котла, по которым течет нагретая жидкость, могут излучать тепло в окружающее пространство, что требует дополнительных затрат энергии на компенсацию потерь тепла. Покрытия для котельных труб обеспечивают поддерживающий слой, который помогает котельным трубам удерживать тепло, снижая ваши счета за электроэнергию и углеродный след.

Горячая жидкость, протекающая по трубам котла, нагревает и сами трубы. Трубы горячие на ощупь во время работы котла, и это тепло потенциально может представлять опасность для сотрудников, которые могут задеть горячие трубы котла и обжечься. Изоляция служит буфером между горячими трубами и вашей рабочей силой.

Как изолировать трубы котла с помощью многоразовой изоляционной пленки

Изоляция труб котла с помощью изоляционного кожуха выполняется быстро и легко. Thermaxx еще больше упрощает процесс, настраивая изоляцию в соответствии с вашим котлом и любыми другими компонентами, которые сложно изолировать с помощью традиционной жесткой изоляции труб. Мы разрабатываем, проектируем и производим кожухи для оптимальной посадки на определенные детали, такие как трубы, клапаны, уровнемеры, конденсатоотводчики или любые другие обслуживаемые компоненты.

Наши изоляционные куртки оснащены ремнями, D-образными кольцами и клапанами на липучках, что упрощает установку и повторную установку. Вы можете установить свои изоляционные кожухи, обернув их вокруг компонента, который вы хотите изолировать, а затем протянув ремни через D-образные кольца. Завяжите ремни, протянув их через D-образные кольца, чтобы они не мешали. Крючки на липучках составляют последнюю систему, которая удерживает изоляцию на месте, поэтому прикрепляйте их в последнюю очередь при установке и расстегивайте первыми при снятии изоляции.

Процесс установки такой же быстрый и простой для любого компонента котла, который обеспечивает возможность экономии энергии, в том числе:

• Паровые коллекторы
• Конденсатоотводчики
• Крышки тепловых клапанов
• Фланцевые компоненты
• Уровнемеры
• Трубопровод уровнемера
• Люк сверху котла

Наилучшая изоляция для труб котельных

Трубопроводы котельных с изоляцией кожухами Thermaxx

Как упоминалось выше, по котельным трубам транспортируется пар и другие горячие жидкости, температура которых превышает 200 градусов по Фаренгейту. Лучшим решением для простого бытового применения может быть дешевая обертка для труб из большого магазина. Однако наилучшей изоляцией для труб промышленных котлов являются съемные изоляционные маты Thermaxx Jackets по следующим причинам:

• Изготовлены из устойчивых к высоким температурам огнестойких материалов: Наши изоляционные кожухи изготовлены из специальных композитных материалов PTFE/стекловолокна, таких как EJ 1650, которые могут выдерживать температуры до 550 градусов по Фаренгейту.
• Легко снимается для обслуживания трубопровода: Традиционная изоляция труб, такая как обертка из стекловолокна, не рекомендуется Министерством энергетики, поскольку изоляция часто повреждается или снимается и никогда не заменяется во время ремонта паровой системы.
• Повышает безопасность на рабочем месте: Травмы на рабочем месте могут возникнуть слишком легко, если высокотемпературные компоненты остаются открытыми. Съемная изоляция труб котла защищает сотрудников от ожогов от высоких температур прикосновения и снижает температуру окружающей среды в помещении.

Наши изоляционные материалы

Компания Thermaxx осознает, что потребности каждого объекта уникальны, поэтому мы предлагаем широкий выбор вариантов кожухов котлов. Вы можете настроить изоляционное покрытие, используя один из наших многочисленных изоляционных материалов. Каждый материал обладает уникальными свойствами, которые отличают его от другого как идеального продукта для конкретной ситуации. Наши изоляционные материалы включают:  9№ 0003

• Аэрогель кремнезема: Наша изоляция Pyrogel ^® XT содержит гидрофобный термостойкий материал, идеально подходящий для морских трубопроводов и других теплых и влажных помещений.
• Стекловолокно с иглами E: Мы используем стекловолокно с иглами E для изоляции Lewco Sil Mat, которое выдерживает температуру до 1800 градусов по Фаренгейту, что делает его идеальным для использования с самым горячим промышленным оборудованием, таким как бойлеры.
• Массовый винил: Этот материал борется с шумом, создаваемым громким промышленным оборудованием.
• Керамика: Наши одеяла Fiberfrax ^® — это легкие энергосберегающие изделия для рабочих температур от 1800 до 2450 градусов по Фаренгейту.
• Листы с закрытыми порами: Лист INSUL-SHEET ^® с самоклеящимся клеем, чувствительным к давлению (PSA), содержит полиолефин и стекловолокно для защиты от тепла и влаги.

Выберите Thermaxx для изоляции труб котлов

Thermaxx является ведущим разработчиком изоляции труб котлов, обладающим навыками и ресурсами для разработки индивидуальных решений для вашего объекта. Мы будем работать с вами, чтобы определить ваши потребности, выбрать правильную изоляцию и рассчитать вашу экономию. Наши варианты изоляции труб котла имеют пятилетнюю гарантию, чтобы вы остались довольны. Работайте с нами, чтобы увидеть экономию энергии, которая принесет впечатляющую отдачу в течение 24 месяцев.
