Буронабивные сваи своими руками: технология возведения.

30 Сентябрь 2016      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:
5428

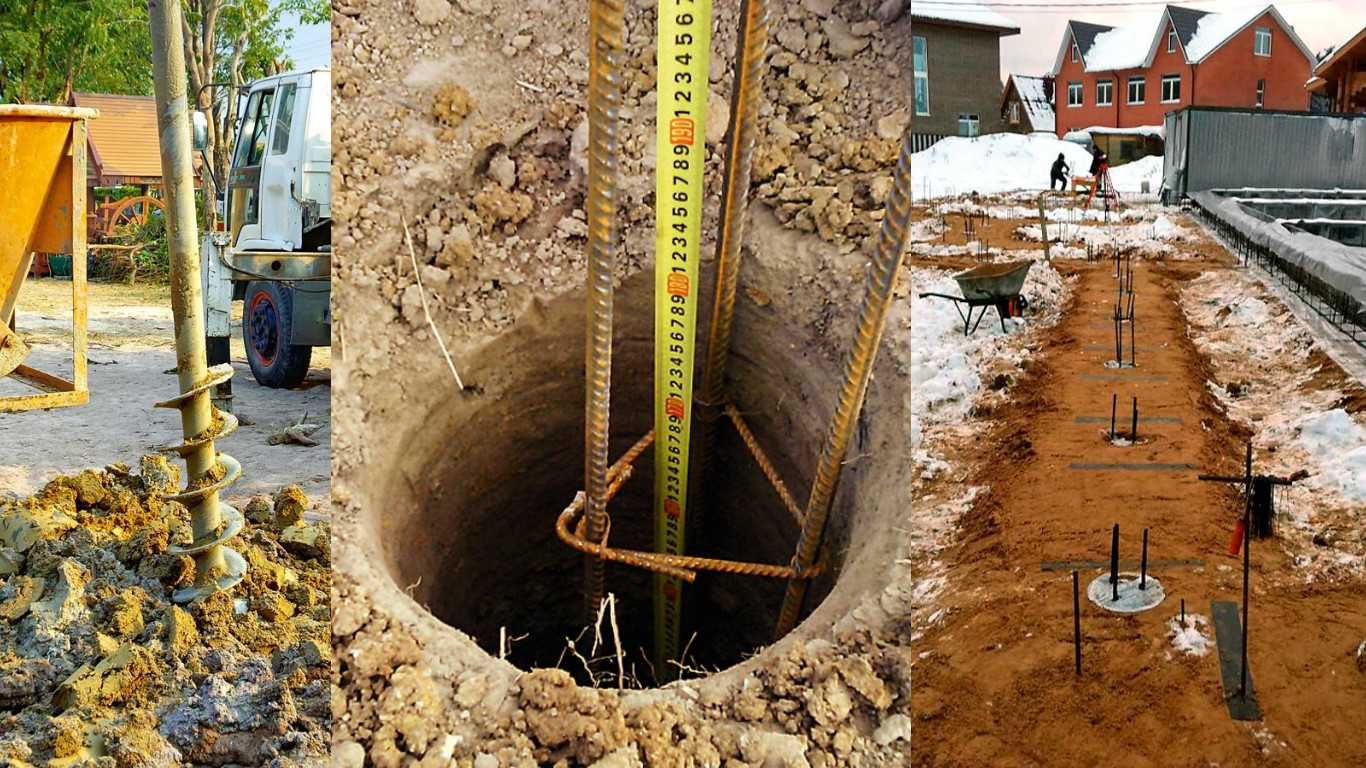

Буронабивной свайный фундамент

При строительстве частного дома при наличии хотя бы одного из факторов: высокого уровня грунтовых вод, слабой несущей способности грунта, незначительного уклона на участке застройки, большой глубины промерзания грунта, большого веса возводимого здания – более 350т – становится невозможным устройство обычного ленточного монолитного железобетонного фундамента. Также, если на участке очень тяжелые грунты и устройство ленточного фундамента связано с большой трудоемкостью земляных работ, становится предпочтительным устройство свайных фундаментов. Единственным минусом устройства свайных фундаментов под дом является отсутствие подвального помещения.

• Расчет свайного фундамента
• Виды свайных фундаментов
• Инструмент, применяемый для устройства свай
• Технология устройства фундамента из буронабивных свай
• Разметка свайного фундамента
• Бурение скважин под сваи вручную
• Установка опалубки
• Армирование свай
• Заливка бетона
• Устройство ростверка
• Заключение

Расчет свайного фундамента

При проектировании свайного фундамента обязательно выполняется его расчет на предполагаемые нагрузки. Для этого необходимо знать вес всего здания, почвенный состав основания и его несущую способность на глубину хотя бы до 4 метров. Если основание состоит из слабого грунта, то желательно пройти его до более прочного слоя грунта. В случае, если сваи не достигают прочного слоя, они называются висячими, если доходят до него, – сваями-стойками. По принятому диаметру сваи, и ее длине определяется ее несущая способность в данном грунте.

При проектировании свайного фундамента обязательно выполняется расчет на предполагаемые нагрузки.

Далее, зная общую нагрузку на грунт и несущую способность одной сваи, можно найти количество свай для данного дома. Сваи устанавливаются под несущими стенами с шагом не менее 2 м. Сверху свай устраивается железобетонный ростверк, который может быть как малозаглубленным, так и полностью возвышающимся над землей.

к оглавлению ↑

Виды свайных фундаментов

На данный момент существует большое разнообразие свайных фундаментов. По способу устройства они подразделяются на следующие основные виды:

• забивные;
• винтовые;
• буронабивные.

Забивные сваи могут быть металлическими, деревянными и железобетонными. Они монтируются специальными ударно-забивочными механизмами, молотами. Наиболее распространенные сваи этого типа – железобетонные квадратного или многогранного сечения, конец у таких свай имеет заостренный вид. Сваи этого типа обычно используются в промышленном строительстве, а также при возведении крупных зданий культурно-бытового назначения.

Винтовые сваи обычно представляют собой стальные трубы с винтовыми лопастями на конце. Они покрыты прочной антикоррозионной защитой, которая обеспечивает их долговечность. Такие сваи применяются во многих видах строительства, также они приобрели большую популярность при возведении частных домов и других не очень больших сооружений. Отличительной чертой этого типа свай является то, что их можно смонтировать самостоятельно, не прибегая к сложной строительной технике.

Забивные и буронабивные сваи для свайного фундамента

Буронабивные сваи – это название буровых свай, которые выполняются путем бурения скважин и заполнения их монолитным бетоном с уплотнением при предварительно установленных арматурных каркасах. Привлекательность данного вида свай заключается в возможности их устройства своими силами и с небольшими затратами. Современные буронабивные сваи для частного дома могут быть установлены двумя работниками в течение нескольких дней.

к оглавлению ↑

Инструмент, применяемый для устройства свай

Чтобы сделать буронабивной фундамент своими руками, понадобится определенный инструмент:

• лазерный уровень;
• рулетка 10 и 50 м;
• ручной бур ТИСЭ-Ф или бензобур;
• растворомешалка;
• глубинный вибратор-булава;
• ящик для приготовленного бетона;
• тачка;
• лопаты и ведра;
• шнур каменщика;
• болгарка и сварочный аппарат;
• вязальная проволока;
• деревянная опалубка для устройства ростверка;
• циркулярная пила или лобзик для устройства опалубки;
• молоток, топор, ломик, нож для рубероида.

Помимо этого инструмента для каждого конкретного случая может дополнительно понадобиться еще что-нибудь. Обычно при строительстве частного дома большая часть подобного набора инструментов есть у каждого домашнего мастера.

к оглавлению ↑

Технология устройства фундамента из буронабивных свай

Разметка свайного фундамента

Практически всегда работа по устройству фундаментов любой постройки, в том числе и частного дома, начинается с перенесения размеров с чертежа на участок застройки. Для этого необходимо иметь определенные навыки работы с чертежами и измерительными приспособлениями. В самом простом случае, если здание в плане имеет прямоугольную форму, нужно сначала найти угловые крайние точки и закрепить их на местности деревянными колышками. Очень важно, помимо размеров сторон в метрах, которые отмеряются рулеткой, чтобы все углы, образуемые сторонами дома на плане, были прямыми, т. е. 90 градусов. В геодезии это выполняется с помощью теодолита, а на строительстве частного дома пользуются замером диагоналей нашего прямоугольника. Они должны быть одинаковыми с высокой точностью, тогда все углы будут 90 градусов. Это очень простой и эффективный способ разбивки здания в плане без использования теодолита.

Как проходит разметка свайного фундамента

После закрепления на местности четырех углов прямоугольного здания, натягивают между ними шнур, – это можно сделать с помощью толстой лески или тонкой нержавеющей проволоки. Затем с помощью рулетки определяют места расположения каждой сваи, согласно строительного чертежа плана свайного поля, который входит в общий проект частного дома.

Перед началом строительства проект на все возводимое здание должен быть на руках. После определения точек под все сваи, выполняется жесткое закрепление осей здания в двух взаимоперпендикулярных направлениях. Это делается с помощью так называемой обноски, которая располагается на 1,5–2 м дальше от отмеченных точек для свай. Приспособление для обноски – это п-образная конструкция, две ноги которой закапываются в землю, на них крепится горизонтальная поперечина. На ней закрепляется гвоздем или штырем расположение оси здания. Такая обноска выполняется со всех четырех сторон здания напротив каждой разбивочной оси. Натянув осевые шнуры между штырями на обносках, получим расположение на местности всех свай, которые необходимо установить.

к оглавлению ↑

Бурение скважин под сваи вручную

Перед началом бурения должны быть определены диаметр свай, глубина погружения в грунт и способ бурения. В частном домостроении используют как ручные буры, так и механические, которые установлены на специализированных машинах. Помимо этого есть также бензобуры, которые намного ускоряют процесс бурения, используя бензиновые двигатели. Однако самый простой вариант – это ручной бур ТИСЭ, дающий возможность пробурить скважину под сваю диаметром 280 мм и длиной до 2 м. Для строительства обычного двухэтажного дома этого бура вполне достаточно. В этом ручном буре, который изобрел конструктор из Москвы, есть дополнительное приспособление, называемое плугом и позволяющее сделать расширение в нижней части сваи – пятку – до 500 мм диаметром.

Бурение скважин под сваи вручную

Конечно, вручную процесс бурения идет довольно медленно, что также зависит от прочности грунта. За одну смену можно пробурить от 2 до 6 скважин глубиной до 2 м. Однако этот вид фундамента намного легче выполнить, и в том числе с экономической точки зрения, чем традиционный ленточный глубокого заложения.

к оглавлению ↑

Установка опалубки

После выполнения земляных работ – пробуривания скважин под все сваи – приступают к изготовлению и установке опалубки под сваи. Обычно используют самый экономный вариант – это рубероид, свернутый в трубку и закрепленный скотчем. Такие трубы делаются для всех скважин. Для участков свай, расположенных над землей на высоту 300–400 мм, используют рубероид, обвязанный снаружи вязальной проволокой или штукатурной сеткой, а также могут использоваться пластиковые трубы соответствующего диаметра. На всем промежутке времени от бурения скважин до установки опалубки строго контролируют с помощью осей точность расположения свай согласно разметке. Чтобы в процессе бетонирования верхняя часть сваи, которая расположена над землей, не ушла в сторону, используют две направляющие из деревянных брусков, которые по концам закреплены к обноскам гвоздями и являются направляющими для верхних частей опалубки свай. Перед бетонированием можно подготовить опалубку для одного ряда свай. После их бетонирования переходить с следующему ряду.

к оглавлению ↑

Армирование свай

Все буронабивные сваи являются монолитными железобетонными конструкциями, которые изготавливаются непосредственно на строительной площадке. Каждая свая армируется каркасом из стальной арматуры класса АIII, обычно продольная арматура имеет диаметр от 10 до 14 мм, а поперечная распределительная от 5 до 6 мм. Поперечная арматура может выполняться из гладкой проволоки в виде хомутов. Каркасы обычно варятся и изготавливаются параллельно с бурением скважин, чтобы после установки опалубки быстро установить арматуру и приготовиться к бетонированию. Каркасы изготавливаются таким образом, чтобы был выпуск арматуры примерно 350-400 мм поверх поверхности бетона после бетонирования. Это необходимо для связи каркасов ростверка и свай.

Армирование и опалубка свай фундамента

к оглавлению ↑

Заливка бетона

Для бетонирования фундамента на площадке в бетономешалке готовится бетонная смесь из песка, щебня и цемента с водой в пропорции для получения бетона М300. Пропорции легко найти в справочниках или интернете. Тачкой подвозят готовый бетон к сваям и с помощью ковшика или мастерка забрасывают бетон в опалубку, при этом вибрируют с помощью глубинного игольчатого вибратора, – это касается той части сваи, которая расположена в земле. Часть сваи над землей бетонируют без вибрирования. Чтобы процесс бетонирования прошел успешно, устройство свай лучше выполнять весной, летом или осенью при положительной наружной температуре.

к оглавлению ↑

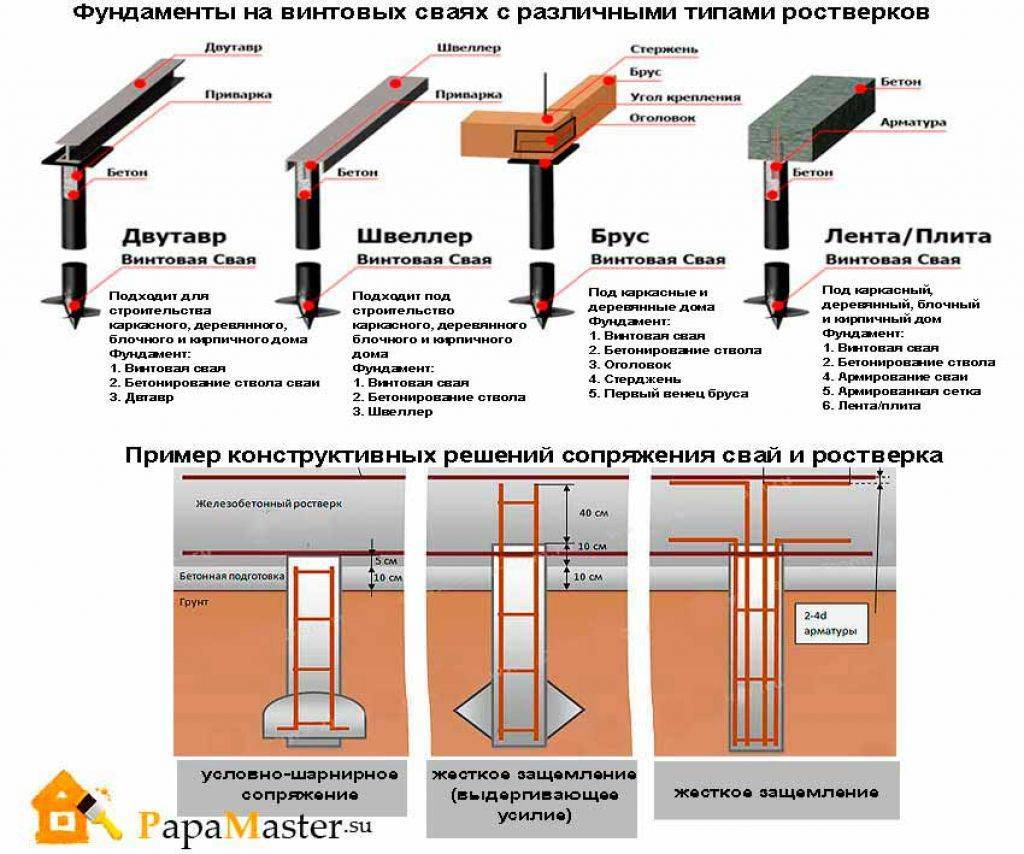

Устройство ростверка

Все свайные фундаменты при строительстве дома завершаются устройством ростверка по верхней части свай. При этом арматурный каркас ростверка соединяется сваркой с рабочей арматурой свай. Опалубка ростверка выполняется из деревянных щитов. Ширина и высота берется из проекта. При этом ширина равняется 400- 500 мм, чтобы по верхнему срезу ростверка можно было выполнять кирпичную кладку несущих стен дома. Такой фундамент по расходу бетона и арматуры более экономичный, чем обычный ленточный фундамент с заложением ниже уровня промерзания грунта. Если ростверк делается малозаглубленный, опалубка устанавливается с двух сторон – внутренней и наружной. Если ростверк по проекту должен располагаться выше поверхности земли, тогда опалубка ставится и на нижнюю часть ростверка. После установки опалубки производится монтаж арматурных каркасов с привязкой к каркасам свай. После всех работ по установке опалубки и каркаса производится отбивка верхнего уровня бетона. После этого приготавливается бетонная смесь М300 и производится заливка с вибрированием. После выдержки бетона хотя бы неделю, производится разборка опалубки и выполняется обмазочная гидроизоляция ростверка битумной мастикой. Теперь практически все готово для возведения стен и устройства полов первого этажа. Таким образом выполняется буронабивной фундамент своими руками.

к оглавлению ↑

Заключение

Из всех видов фундаментов для частного дома, фундамент с применением буронабивных свай является оптимальным с экономической точки зрения и довольно простым, чтобы его можно было выполнить своими руками. Наряду с фундаментами домов, с помощью свай можно выполнить устройство заборов, ворот, веранд, различных пристроек. Производство работ при этом заключается в разработке минимального количества грунта и не будет причиной подтопления близлежащих построек в случае продолжительного дождя.

    Метки: Буронабивные сваи

Буронабивные сваи: технология изготовления и устройство

Устройство буронабивных свай при монтаже фундамента является оптимальным вариантом на участках с небольшой площадью, находящихся вблизи водоемов, на обрывах, каменистых, слабых грунтах, подверженных подтоплению.

Целесообразно применение такой технологии из-за минимального динамического воздействия на почву и постройки, находящиеся вблизи места проведения работ. Из этой статьи можно узнать, что такое буронабивные сваи, важные технологические моменты и методы устройства основания по буровой методике.

Методы монтажа буронабивных свай

Технология устройства буронабивных свай выполняется тремя методами, выбор которых зависит от характеристик грунта:

1. При наличии неустойчивых насыщенных водой грунтов используется метод циркуляции глинистой смеси плотностью 1,2-1.3 г/см3. Раствор бентонитовой глины подается по шлангу под давлением в шахту. Когда скважина наполнилась, раствор, смешиваясь с грунтом, поднимается наружу, попадается в отстойник, из него снова с помощью насоса передается в скважину. На стенках буровой шахты образуется корка из глины, препятствующая проникновению внутрь влажности. После образования глинистой корки монтируется каркас из металлических прутьев, и начинается подача бетонной смеси, которая по мере заполнения скважины выталкивает из нее глину. Бетон должен подаваться без перерыва до полного заполнения шахты. Если на время прекратить его подачу, то между слоями бетона образуется глиняный слой, который снизит прочность сваи. Такой метод позволяет обойтись без применения обсадной трубы.

   Монтаж буронабивной сваи

2. Сухой способ используется в том случае, когда стенки скважины не требуют укрепления при наличии на строительном участке полутвердых, тугопластичных, твердоглинистых грунтов. Скважина проектной глубины (до 30 м) и диаметра (400-1200 мм) бурится с использованием ковшевого бура или шнековой колонны. Основание шахты может быть расширено с помощью специального устройства, имеющего на конце механизм по типу раскрывающегося ножа (диаметром до 3 м), взрывным методом или технологией усиленного трамбования нижней части шахты. Бетонируется свая с использованием опалубки, которая по мере заполнения раствором поднимается и после окончания работ убирается. Голова опоры формируется в инвентарном кондукторе, в зимнее время необходимо провести ее утепление. Такой метод неприменим при наличии на участке агрессивных или промышленных вод.
3. Использование обсадной трубы для обустройства свай, устанавливаемых буронабивным методом, приемлемо в любом типе грунта. Шахта бурится ударным или вращательным способом, при необходимости нижняя часть ее расширяется взрывным методом или с участием техники с расширителем на конце. Обсадные трубы, соединенные между собой, опускаются в скважину методом забивки, вибрационного погружения или с помощью гидродомкратов. Погруженный в шахту каркас из обсадной трубы заполняется бетоном. Чтобы утрамбовать бетонную смесь и выпустить из нее воздух, трубе придается полувращательное и возвратно-поступательное движение, за счет этого бетон дополнительно уплотняется.
4. В условиях строительства на сейсмически неустойчивой почве сваи обустраиваются без динамического воздействия по методу фундекс. Бурение скважины происходит методом вдавливания без выемки грунта. Раскатчики или конические катки устанавливаются на валу, в шахту опускается чугунный наконечник, который вдавливает грунт. По окончании работ он остается внутри скважины, к нему крепится нижний конец трубы с помощью замка. Если внутри трубы вода отсутствует, то монтируется металлический каркас и происходит подача пластичной бетонной смеси. По мере заполнения раствором труба поднимается на поверхность.

Способ установки выбирается в зависимости от особенностей грунта, месторасположения, планируемой нагрузки и финансового состояния застройщика.

Что нужно знать при работе с глинистым раствором

Отработанный раствор глины уходит по желобам к отстойнику

Для приготовления глинистого раствора применяются смесители, грязевые насосы, отстойники для чистой и отработанной смеси.

Используется только плотная бентонитовая или местная комковая глина.

Для предохранения строительной площадки от загрязнения по ее периметру устанавливаются желоба, изготовленные из древесины, с уклоном 1:100.

По этим желобам подается к отстойнику отработанный раствор, выходящий из скважины.

Технология расширения нижнего конца скважины

Сваи с расширенным концом более устойчивы

Расширенный нижний конец на опоре придает ей значительную прочность и устойчивость. Рассмотрим методы и способы устройства расширенного основания:

• механическим способом скважина с расширенным основанием бурится с помощью специального устройства с раскрывающимися на конце лопастями до 3 м в сечении. Управляется с поверхности земли с помощью гидравлического устройства. При монтаже расширения бурение ведется одновременно с подачей циркулирующей глиняной смеси, которая предохраняет стенки от осыпания;
• метод взрыва детонатора в полости шахты. В скважину опускается взрывное вещество, обсадная труба заполняется бетонным раствором на 1,5-2 м, трубу поднимают на 0,5 м вверх, приводят в действие детонатор, провода от которого находятся на поверхности. Образуется воронка сферической формы, она быстро заполняется бетоном, подающимся из обсадной трубы;
• расширение можно создать путем утрамбовки грунта с помощью специальных устройств. Но качество изготовления опоры по такому методу трудно оценить с поверхности.

Буронабивные опоры нужно заполнять бетоном непрерывно до полного наполнения и монтажа головы сваи. Опоры, находящиеся на близком расстоянии друг от друга (менее 1,5 м), обустраивают через одну. Если заливать их по порядку, то нарушится целостность только что залитой, не успевшей подсохнуть опоры.

Преимущества

Монтаж фундамента с использованием буронабивных свай имеет множество преимуществ:

• минимальный объем земельных работ;
• возможность монтажа свай большого диаметра и длины;
• можно установить сваи на большой глубине, достав до плотных грунтов с высокими несущими способностями;
• буронабивная свая может выдерживать на себе значительную нагрузку;
• возможность выполнять работы в густо застроенных районах;
• нет большой динамической нагрузки на почву и близко расположенные постройки.

В густо застроенных районах при обустройстве фундамента не получится загнать технику для выполнения земельных работ, а если постройка находится недалеко от природного источника воды, то устройство буронабивных свай может быть единственно правильным вариантом при закладке фундамента.

Недостатки

При монтаже бронабивных свай тратится много бетона

Существуют у данного метода и недостатки:

• достаточно сложно контролировать все ступени технологического процесса при производстве свай непосредственно в грунте;
• на уплотнение грунта рядом с обустраиваемой сваей расходуется много бетонного раствора;
• большая часть работ используется с применением ручного труда;
• однотипные опоры в одинаковых условиях могут иметь различную несущую способность, тяжело просчитать средний коэффициент нагрузки на опору.

Метод экономически выгоден по сравнению с обустройством других видов оснований, но не находит повсеместного применения за счет вышеперечисленных особенностей.

Монтаж буронабивных свай

Представляет собой сваи, погруженные в грунт и объединенные между собой бетонными балками или плитой.

Количество и расположение свай определяется в зависимости от общей массы постройки, мебели, предметов, людей, которые будут находиться в доме.

Технология устройства буронабивных опор

Согласно СНиПа 2.02.03-85 применяются следующие методы устройства буронабивных опор:

• буроинъекционное строительство основано на методе нагнетания мелкодисперсного бетона в заранее подготовленную скважину. Инъекционным способом устанавливаются сваи диаметром до 250 мм.
• обустройство свай диаметром более 800 мм основывается на принципе погружения сердечника в шахту, частично заполненную раствором из цемента и песка;
• сплошное бетонирование скважины с расширением нижней части;
• погружение с использованием вибрационного сердечника, полой обсадной трубы с наваренной пяткой в виде конуса и набивания ее бетоном;
• сплошное бетонирование производится как с использованием опалубки, так и без нее. В случае использования опалубки извлекается по окончанию работ.

В качестве опалубки применяют обсадные трубы. Допускается обустройство свай без использования опалубки, углубленных ниже расположения источников подземных вод.

Этапы монтажа буронабивных опор

Перед бурением сделайте разметку расположения свай

Установка буронабивных свай происходит в следующей последовательности:

1. Согласно проекту отмечаются места расположения свай.
2. Бурится скважина по технологии: первые 1500-2000 мм почвы выбирается буровой насадкой, далее бурение проводится с использованием шнека.
3. На дно будущей сваи насыпают слой песка толщиной 300-400 мм, песчаная подушка способствует повышению несущих свойств.
4. Затем, используя кран, в скважину вводят металлический арматурный каркас. Он изготавливается из вертикальных прутьев диаметром 1-1,6 см с горизонтальной обвязкой.
5. Скважина заполняется бетоном, вследствие чего обсадная труба по мере наполнения раствором поднимается к поверхности. Беспрерывно вводится раствор бетона до полного заполнения скважины.
6. Обсадная труба удаляется, формируется голова сваи. О том, как бетонируют буронабивные сваи с рубероидной рубашкой смотрите в этом видео:

Чаще всего сваи монтируют через одну рядом стоящую опору, каждую из которых обустраивают только после того, как предыдущая затвердела на 25%.

Этапы монтажа опор с использованием раскатчика

Раскатчик устанавливают на нижний край бура

Возведение буронабивных свай с помощью раскатчика относится к нетипичным элементам строительства фундамента, которое осуществляется в следующей последовательности:

1. На нижний край бура устанавливают раскатчик, являющийся аналогом воронки, выполненной в форме конуса. Раскатчик опускается на необходимую глубину, затем приступают к обустройству скважины методом вдавливания почвы в стенки скважины.
2. Когда отверстие под сваю готово, вал вынимается, а раскатчик остается внутри и служит пятой будущей опоры.
3. Погружаются трубы, которые выполняют функцию опалубки.
4. В них устанавливают металлический каркас, выполненный в форме цилиндра.
5. Полость заливается бетонным раствором.

Метод используется без выемки грунта. Максимальная длина опоры до 45 м, диаметр до 600 мм. Сваи можно обустраивать на сейсмически неустойчивых грунтах.

Монтаж свай с применением полого шнека

Полый шнек

Обустройство опор с использованием полого шнека предполагает сборку надежной конструкции любой необходимой глубины залегания опоры. Этапы устройства свай:

1. Полый бур с рабочего торца закрывается забурником, с помощью него в грунте бурится отверстие под опору. До необходимой длины бур наращивается с помощью специальных вставок.
2. Когда бур достигает проектной глубины, начинается подача бетона. Буровую установку включают на реверс, по мере наполнения скважины бетоном бур выкручивается, поднимаясь на поверхность.
3. С помощью вибровдавливателя в свежий бетонный раствор погружают стальной каркас.

Этот метод характеризуется минимальным уровнем вибрации, передающейся на почву при погружении установки, это позволяет уменьшить расстояние между опорами до диаметра сваи.

Зависимость несущей способности от сваи длиной 1500 мм от диаметра

Расчет количества опор, необходимых для постройки дома

Для того чтобы рассчитать, сколько понадобится свай при строительстве, необходимо учитывать следующие параметры:

• общий вес постройки;
• несущая способность одной опоры кроме других факторов зависит от марки бетона, используемого для устройства сваи.

Порядок расчета опоры на различный поперечник

Берется расчетная высота сваи 2000 мм, горизонтальное армирование прутом в диаметре 6 мм, вертикальное 12 мм, расстояние между сваями 1 м.

Чаще всего используются буронабивные опоры с несущей способностью от 200 до 400 тонн, при повышенных нагрузках применяют современные технологии, позволяющие добиться увеличения показателя до 600 тонн.

Высокая несущая способность приобретается при укреплении стенок шахты под опору, укреплении нижнего края скважины с помощью его расширения, увеличении глубины залегания и диаметра сваи.

Палю вейди | Tilts Sia

Буронабивные сваи представляют собой цилиндрические бетонные конструкции (с армированием или без него), которые забиваются в землю различными способами. Они передают большие структурные нагрузки в более глубокие, несущие слои почвы. Образует подпорную стенку для котлована, топографические изменения или уплотнения грунтовых вод. Длина, диаметр, материал, конфигурация и расположение несущих свай могут варьироваться в зависимости от предполагаемого использования.

ДСП

Остается на дне острого кончика
FDP «Потерянный бит»

FDP ​​

Сваи полного смещения

FDP ​​

Сваи полного смещения
«Потерянное долото»

Kelly-Casing

CFA

Шнек непрерывного действия

CCFA

Капли CFA обсаженные

Келли технология строительства

Келли

Классическая система буронабивных свай — с использованием телескопической штанги Келли,

Стенка скважины усилена специальной обсадной трубой. Труба проталкивается в скважину и скважина очищается до проектной отметки глубины. В очищенный колодец погружается арматурный каркас специально для скважины и скважина заполняется бетоном.
Когда скважина полностью заполнена бетоном, обсадные трубы вытягиваются и скважина пропорционально заполняется оставшимся бетоном.

​

Диаметры: 620 / 750 / 880 / 1000 / 1180 / 1200 / 1300 / 1500 / 1800 / 2000 мм      _cc781905-5cde -3194-bb3b-136bad5cf58d_Длина: 96 м

Преимущества:

• Может использоваться на всех типах почвы.

• Возможно изготовление буронабивных свай как отдельно стоящих, так и буронабивных стен.

• Вибрации при сверлении не возникают.

• Благодаря обсадной трубе стенки скважин защищены от взаимного перемешивания оползней и слоев грунта.

• Позволяет визуально сравнить состав пробуренного грунта с указанным в проекте.

CFA

Одноколонное перемешивание (Сваи SCM)

Метод SCM является наиболее распространенным методом бурения одной сваи.

При бурении на заданную глубину буровое долото вращается и вдавливается в землю с определенной скоростью.
После извлечения бура из отверстия его заливают бетоном. Когда яма полностью заполнена бетоном, в нее запрессовывается арматурный каркас, специально предназначенный для ямы. Благодаря технологии BAUER мы можем бурить скважины в различных типах грунта.

Диаметр: 450 / 550 / 600 / 750 / 880 / 1000 / 1200 мм
Длина: 31 м

Преимущества:

• Может использоваться практически на всех типах почвы

• Высокая эффективность бурения свай

• Вибрации при сверлении не возникают

• Бетонирование свай производится давлением со дна скважины

• В зависимости от типа грунта длина применяемых арматурных каркасов может достигать до 18 м

Шнековая свая с непрерывной спиралью (CFA)

Метод CFA является наиболее распространенным методом бурения одиночных свай.

При бурении на заданную глубину буровое долото вращается и вдавливается в землю с определенной скоростью.
После извлечения бура из отверстия его заливают бетоном. Когда яма полностью заполнена бетоном, в нее запрессовывается арматурный каркас, специально предназначенный для ямы. Благодаря технологии BAUER мы можем бурить скважины в различных типах грунта.

Диаметр: 450 / 550 / 600 / 750 / 880 / 1000 / 1200 мм
Длина: 31 м

Преимущества:

• Может использоваться практически на всех типах почвы

• Высокая эффективность бурения свай

• Вибрации при сверлении не возникают

• Бетонирование свай производится давлением со дна скважины

• В зависимости от типа грунта длина применяемых арматурных каркасов может достигать до 18 м

Система обсадных шнековых свай (CCFA)

CCFA

Строительство буронабивных свай и стен из буронабивных свай с непрерывным шнеком и обсадной CCFA.

По сравнению с традиционными системами с буронабивными сваями Келли или стандартными технологиями строительства CFA, система CCFA имеет преимущества с точки зрения стоимости и времени.
Улучшено время установки и вертикальная устойчивость.
Благодаря обсадной трубе стенки скважин защищены от взаимного перемешивания оползней и слоев грунта.
Последовательное выполнение процессов бурения и бетонирования с использованием вспомогательных систем. Снижение расхода бетона за счет бетонирования сваи
происходит при напоре со стороны забоя скважины.

Диаметр: 420 / 510 / 620 / 710 / 750 / 880 / 1000 мм
Длина: 22,9 м

Преимущества:

• Может использоваться на всех типах почвы

• Вибрации при сверлении не возникают

• Высокая эффективность бурения свай

• Сверление можно использовать в труднодоступных местах

• Возможность изготовления буронабивных свай как отдельно стоящих, так и
  свайных стенок.

Система свай полного смещения (FDP)

FDP

Изготовление буронабивных свай FDP без удаления грунта — Бурение происходит за счет крутящего момента и силы сжатия. Грунт разрыхляется буровым инструментом и выталкивается в сторону скважины. В скважине со специально размещенным арматурным каркасом происходит бетонирование свай специальными инструментами FDP, подачей бетона под давлением со дна скважины.

Диаметр: 320/410/450/520/620 мм

Длина: 40,2 м​

Преимущества:

• Обеспечивает возможность установки свай без удаления грунта

• Рекомендуется применять в грунтах, где сопротивление грунта
  под конусом qc ниже номинального значения 10 МПа

• Вибрации при сверлении не возникают

• Высокая эффективность бурения свай

• Благодаря тому, что бурение происходит без удаления грунта, строительная площадка остается чистой

• Минимальный перерасход бетона

• Повышенная несущая способность свай

• Возможность изменения длины свай в процессе строительства

• Бетонирование свай производится давлением со дна скважины

• В зависимости от грунта длина применяемых арматурных каркасов может достигать 18 м.

Сваи полного смещения (FDP — Lost Bit System) или известные как

DSP — бурение системой вставных свай ) с небольшим количеством оставшихся в почве. FDP — Технология «Потерянное долото» также известная как Бурение с забивной сваей DSP — происходит благодаря

для крутящего момента и силы сжатия.

Почва разрыхляется с помощью бурового инструмента FDP/DSP (с долотом) и выталкивается по бокам отверстия. С помощью телескопического стержня Келли и контролируемого давления инструмент FDP/DSP бурят в землю до проектной отметки глубины. Затем в инструмент ЦСП вставляется арматурный каркас (обсадная труба с закрытым концом), который может быть как полной, так и частичной длины сваи.

При использовании инструмента FDP — «Потерянное долото» наконечник «Потерянное долото» остается в скважине, а скважина заполняется подачей бетона под давлением со дна скважины.

FDP — «Потерянный долото» (DSP) — возможно строительство свай в различных типах грунта, включая глину, отложения, торф, песок, морену. Возведение свай ЦСП возможно и в плотных песках до коренной породы.

​

Диаметр: 510 / 550 / 620 / 710 мм
Длина: 40,2 м

Преимущества:

​

• Обеспечивает возможность установки свай без удаления грунта

• Рекомендуется использовать в грунтах с сопротивлением грунта
  по конусу qc ниже номинального значения 10 МПа

• Вибрации при сверлении не возникают

• Свая большого диаметра
  Эффективность производства

• Минимальный перерасход бетона

• Повышенная несущая способность свай

• Возможно применение арматурного каркаса по всей длине сваи

• Возможность изменения длины свай в процессе строительства

• Высокая производительность строительства

• Увеличение несущей способности сваи за счет уплотнения грунта и трения сваи о грунт;

Фронтальная технология (FoW)

Благодаря специальной конструкции двух вращающихся головок, фронтальная технология (FoW) позволяет бурить очень близко к зданиям с минимального расстояния, тем самым экономя ценное пространство, особенно в городских условиях, между существующими зданиями.

Устройство не имеет выступающих краев, выходящих за диаметр корпуса. Метод FoW представляет собой бесшумный и безвибрационный метод забивки свай. Монтажное оборудование такое же, как и в системе CCFA.

КОНТАКТЫ

SIA TILTS

Регистрационный номер: 50103005351

Адрес: Spilves iela 18, Rīga, LV 1055, Латвия

9000 2 Банк: OP Corporate Bank plc Latvia

Код SWIFT: OKOYLV2X

Номер банковского счета : LV82OKOY0005100035077

+371 28361116

Чтобы получить ценовое предложение по вашему индивидуальному проекту, свяжитесь с нашими специалистами по телефону или электронной почте.

с высоким и низким ростверком, свая-лента

Далеко не всегда и не во всех ситуациях можно применять традиционные фундаменты — ленточные и плитные. В некоторых ситуациях они становятся слишком дорогими: на их обустройство может уйти до 40-50% стоимости всего здания. Обычно это происходит при строительстве в зонах с большой глубиной промерзания (менее 2 метров) или на неустойчивых, слабонесущих грунтах. В таких случаях часто оптимальным решением является свайно-ростверковый фундамент.

Содержание статьи

• 1 Что такое свайно-ростверковый фундамент
  • 1.1 Как устроен ростверк и что он дает
  • 1.2 Ленточный фундамент на сваях
• 2 Когда можно применять
• 3 Какие сваи использовать

9 0053 4 расположение свай в ростверке

• 4.1 Как разместить на плане дома самостоятельно
• 5 Расчет свайно-ростверкового фундамента
• 6 Технология строительства
  • 6.1 Разметка
  • 6.2 Искл продувка и заливка свай
  • 6.3 Устройство ростверка
  • 6.4 Монтаж закладных деталей
  • 6.5 Заливка бетоном

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляет себе каждый: это определенное количество свай, заглубленных в грунтуют до уровня несущего слоя или ниже уровня промерзания. В чистом виде такой тип фундамента используется редко. Это связано со своеобразной конструкцией, не позволяющей перераспределять нагрузку от дома между сваями. Поэтому свайный фундамент в основном делают для срубов из бревен или бруса, иногда для каркасных построек. Эти виды стройматериалов в силу своих характеристик сами перераспределяют нагрузку. Они плохо сочетаются с домами из других материалов.

А вот их усовершенствованная форма – свайный фундамент с ростверком – лишена многих недостатков и может применяться как для кирпичных, так и для блочных построек. В них все опоры связываются лентой из металла или железобетона (бетона) в единую конструкцию. Эта лента называется ростверком.

Выглядит как вынутый из земли свайно-ростверковый фундамент

Ростверк — часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, а за счет закрытой конструкции перераспределяет нагрузку, передавая ее на сваи. Это может быть металл, дерево, бетон или железобетон. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Существуют свайные фундаменты с высоким и низким ростверком

Высокий ростверк над уровнем земли. Чаще всего изготавливается из металла – швеллера большого сечения или металлических труб квадратного сечения. Такой ростверк тоже делают из бетона, но его устройство сложнее: нужно придумать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, сантехника, прочие вещи расставлены неравномерно. Следовательно, нагрузка с разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. На сваи уже передается «выровненная» нагрузка.

Чем отличаются свайные фундаменты от свайно-ростверковых (чтобы увеличить размер картинки, щелкните по ней правой кнопкой мыши)

Чем это хорошо? Дело в том, что при одинаковой загрузке свай меньше шансов, что они будут усаживаться неравномерно. А неравномерная усадка, как известно, приводит к трещинам в фундаменте и стенах. Поэтому свайно-ростверковый фундамент более устойчив. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, какой грунт находится под каждой из свай. Поэтому предсказать их поведение нереально. Именно поэтому архитекторы их не очень любят: гарантировать длительную эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Низкие ростверки в этом плане более предсказуемы. Они обычно начинаются ниже уровня земли и отливаются из армированного (или не зависящего от проекта) бетона. Причем армирование свай связано с армированием ростверка.

В данном случае ростверк представляет собой мелкозаглубленный ленточный фундамент и выполняется он по той же технологии. Отличается тем, что имеет жесткое соединение со сваями, что значительно повышает надежность и устойчивость конструкции. Такие фундаменты еще называют ленточными на сваях или свайно-ленточными. Эта конструкция практически идеальна: она сочетает в себе достоинства свайного и ленточного фундаментов, во многом компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки, щелкните по ней правой кнопкой мыши)

Как он работает? Нагрузка от дома передается на ремень. Благодаря наличию продольной арматуры она перераспределяется по всей площади. Поскольку лента тоже опирается на землю, часть нагрузки передается на нее, остальная приходится на сваи. В этом случае нагрузка и усадка равномерны: они «выравниваются» лентой.

О монолитных ленточных фундаментах вы можете прочитать в этой статье.

Зимой, когда на фундамент начинают воздействовать силы пучения, проявляются все преимущества свайно-ленточного фундамента. Если дом стоит на пучинистых грунтах, их глубина ниже уровня промерзания, очень сложно представить условия, при которых дом будет гибким или даст неравномерную усадку.

Когда можно применять

Свайно-ростверковые фундаменты рекомендуется устанавливать в следующих случаях:

Иногда даже проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как принято считать, а 1,4. И все равно никто ничего не может гарантировать.

Какие сваи использовать

В свайно-ростверковых фундаментах можно использовать любые сваи. Их выбирают исходя из грунта, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда из дерева. Они могут быть круглыми или квадратными. Отличаются они и способом установки:

В частном строительстве чаще всего применяют буронабивные сваи. Они особенно популярны при строительстве дачных участков или бань. Также их можно использовать при строительстве небольших домов. Но если дачи и бани можно сделать без расчета, то при строительстве дома очень желательно заказать проект.

Сваи бывают разной формы: квадратного или треугольного сечения, круглые заполненные и круглые пустотелые, иногда специально для проекта разрабатываются сложные формы. По способу передачи нагрузки на грунт сваи бывают:

Висячие сваи имеют большую боковую поверхность и значительная часть нагрузки (до 60-70%) передается с ее помощью. Их применяют, если несущей способности грунта на достигнутом уровне недостаточно, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основную нагрузку несет поверхность, а не острие сваи.

Сваи стойки, наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки получаются неразвитыми и гладкими, и имеет смысл расширяться в конце сваи. Одна из разновидностей этого типа – сваи ТИСЭ . Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пята препятствует поднятию фундамента силами пучения.

Расположение свай в ростверке

В большинстве случаев опоры в грунте ставятся вертикально. Иногда может потребоваться наклонная установка, при этом несколько штук в одном месте. Этот метод используется, если могут возникнуть горизонтально направленные силы. Например, при строительстве на склонах.

Расположение свай на плане дома

Сваи могут располагаться точечно — под опорами (столбами, стойками). Такое расположение характерно для сооружения навесов или кровли над открытыми площадками. Затем опоры ставят точно под столбы, удерживающие крышу.

Для частных домов небольшой этажности сваи ставят в виде ленты. Их размещают в один ряд, иногда в два-три, смещая друг относительно друга. Иногда в наиболее нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их размещают кустами: по несколько штук на небольшом расстоянии друг от друга.

Как разместить на плане дома самостоятельно

При проектировании свайного фундамента самостоятельно обычно поступают следующим образом. На плане здания, вычерченном с соблюдением масштаба, сваи должны быть заложены в углах и в местах пересечения со стенами. Если они находятся на расстоянии более 3 метров друг от друга, между ними ставятся промежуточные опоры. Желательно, чтобы сваи располагались на расстоянии от 2 до 3 метров одна от другой.

Сначала сваи ставятся по углам, затем под примыкание несущих стен

Принцип прост, но нужно еще определить необходимую площадь сваи. И его нужно вычислить (вернее, подобрать).

Расчет свайно-ростверкового фундамента

Чтобы быть хотя бы частично уверенным в надежности фундамента, желательно хотя бы приблизительно его рассчитать. Для этого вам нужно будет произвести некоторые не самые сложные расчеты.

1. Рассчитывается масса дома (учитываются все материалы и примерный вес «начинки»).
2. На основе веса и коэффициента безопасности определяется необходимая опорная площадь.
3. Поскольку сваи уже расставлены, мы можем подсчитать их количество.
4. Далее выбираем площадь сечения сваи. Так как мы знаем их количество, умножив на выделенную площадь, узнаем общее количество.
5. Полученный результат сравнивается с рассчитанной ранее (точка 4) опорной площадью.
6. Если площадь, найденная на шаге 4, больше рассчитанной на шаге 2, то выбранные параметры сваи нам подходят.
7. Если меньше, увеличиваем планируемое сечение свай, снова умножаем и сравниваем. Так находим искомую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а ставить их чаще. При этом метод расчета не меняется.

Несущая способность свай разного диаметра в разных грунтах (для увеличения изображения щелкните по нему правой кнопкой мыши)

Площадь опоры, необходимая для нормального распределения нагрузки, рассчитывается по формуле:

Где Н — несущая способность грунта (можно взять из таблицы). Коэффициент 1,4 применен в связи с тем, что свайные фундаменты требуют большего запаса прочности: мы не знаем, какой грунт находится под всеми сваями. Поэтому лучше перестраховаться.

Технология строительства

Итак, у вас есть готовый проект, либо вы сами определились с расположением свай, их параметрами, типом и высотой ростверка. Вы можете начать строить.

Разметка

Сначала снимают весь плодородный слой земли, выносят в сад или складывают в одном из углов участка. Площадь фундамента выравнивается. Затем с помощью колышков и шнуров отметьте границы домика. Причем натягивают два шнура, размечающие наружную и внутреннюю поверхности стен. Обязательно проверьте геометрию, измерив и сравнив все диагонали попарно.

После завершения разметки можно отметить места установки свай. Их чертят на плане и рассчитывают, определяют расстояния между ними.

Схематическое изображение порядка работ при строительстве свайно-ростверкового фундамента своими руками (для увеличения размера рисунка щелкните по нему правой кнопкой мыши)

Выемка и заливка свай

Как именно работа будет проходить, зависит от типа используемых свай. Чаще всего при строительстве дома используют винтовые или буронабивные сваи.

Винты можно вкручивать вручную. При скручивании их головки устанавливаются на одном уровне. Его удобнее размечать шнурами.

Для расточенных потребуется либо специальная техника, либо ручная дрель подходящего диаметра. Этими приспособлениями просверливаются отверстия в нужных местах. В готовые колодцы опускают выбранную опалубку, устанавливают арматуру (четыре стержня ребристой арматуры, соединенные между собой). Если фундамент свайно-ленточный, то арматура должна иметь выход не менее 60-70 см. Затем он будет контактировать с ростверком. Последним шагом на этом этапе является заливка бетона.

Свайный фундамент готов к установке опалубки ростверка. В этом случае опалубка из рубероида или рубероида, скатанная несколько раз

Устройство ростверка

Если выбран металлический ростверк, то он приваривается к свае головы. При работе важно соблюдать строгую горизонтальность: тогда нагрузка будет передаваться равномерно.

Для устройства заглубленного железобетонного ростверка (низкого) потребуется подсыпка щебня фракцией 20-60 мм и уплотнение его виброплощадкой. Минимальный слой щебня – 15 см. Для повышения несущей способности грунта под пояс необходимо засыпать щебень небольшими слоями (по 5 см) и тщательно уплотнить его виброплощадкой. Хорошо утрамбовать вокруг свай не получится, но это и не столь важно.

На этой засыпке установлена ​​опалубка. Ширина ленты чуть больше ширины стен, высота досок делается с учетом необходимой высоты цоколя. Сборка щитов и установка упоров в точности повторяет технологию монтажа опалубки для ленточного фундамента.

Схема армирования свайно-ростверкового фундамента железобетонным ростверком (свая-лента)

Армирование проводят в большинстве случаев так же, как и при сооружении ленточного: двумя поясами вверху и внизу ребристая арматура, поперечные и вертикальные стойки из гладкого прутка меньшего диаметра. Все правила армирования сохраняются. Добавляется только ворсовая стяжка. Выгибают арматурные выпуски из свай: один ряд привязывают к нижнему поясу, второй — к верхнему (не забудьте сделать выпуски разной длины). Они должны быть не менее 50 диаметров прутка (если арматура 12 мм, нужно гнуть 600 мм (50*12 мм)). Схема армирования устоя сваи показана на рисунке.

О том, как армируется ленточный фундамент, читайте здесь.

Монтаж закладных деталей

На данном этапе необходимо оставить вентиляционные каналы и проложить трубы и каналы, по которым будут подведены инженерные коммуникации (водоснабжение, отопление, электричество, канализация).

Не забудьте про прокладку труб для вентиляционных отверстий, подключение инженерных систем

Если этого не сделать, то потом придется долбить бетон. А это большое зло для фундамента, ведь нарушается целостность монолита. Так что подумайте все хорошо: возможности переделать не будет.

О выборе бетона для фундамента читайте здесь.

Заливка бетона

Бетон не просто заливают. Он также вибрирует. Без этого процесса очень сложно добиться однородности и высокой прочности. Поэтому обработку бетонного основания вибратором можно считать обязательным процессом.
