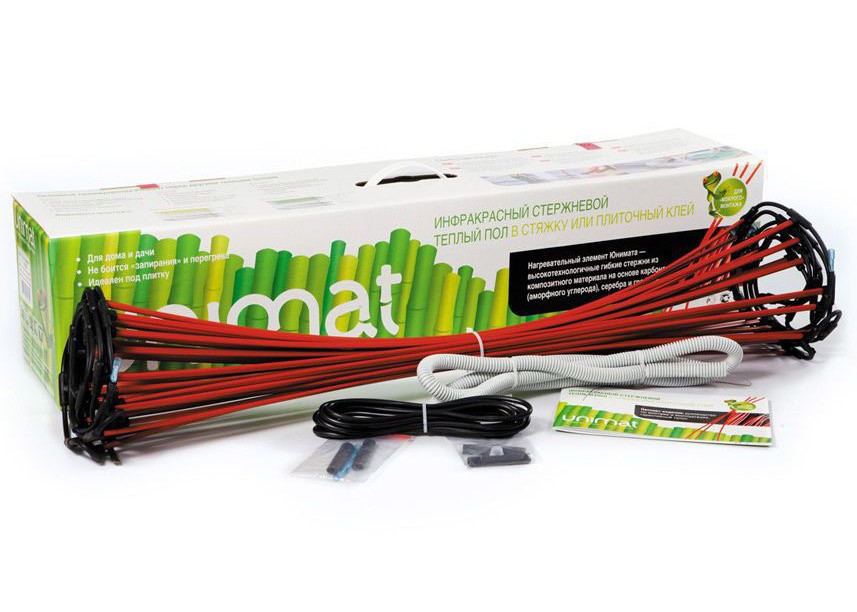

Теплые полы стержневые: Стержневой теплый пол UNIMAT RAIL 130 Вт/м2, 3 пог/м

Содержание

Инфракрасный стержневой теплый пол: Достоинства и недостатки

Ежегодно на потребительском рынке появляются новые разновидности систем в подаче тепла для помещений. В настоящее время усовершенствованной системой является инфракрасный стержневой теплый пол, который за короткое время завоевывал большую популярность. Для того чтобы узнать в чем же заключается его уникальность, необходимо ознакомиться с его устройством и принципом работы.

Особенности инфракрасного стержневого пола

В отличие от традиционных радиаторов, которые не способны обеспечить равномерным теплом помещение, стержневой инфракрасный теплый пол за счет своей конструкции, может гарантировано обогреть всю площадь. Состоит такая система из матов с карбоновыми стержнями, которые параллельно соединены друг другу силовыми проводами на расстоянии от 10 см. Таким образом, если какие — то стержни повредятся, параллельное соединение не даст системе обогрева выйти из строя.

Достоинства и недостатки теплого стержневого пола

Карбоновые маты имеют массу положительных качеств. И это не удивительно, разработчики при его конструкции старались не допустить тех недочетов и недостатков, которые имеют другие обогревающие системы.

По этим причинам, стержневые маты наделены следующими положительными качествами:

  1. Пожаробезопасность. Стержневые маты не перегреваются, они способны выдержать температуру в 60 градусов.
  2. Влагостойкость. Благодаря этим качествам инфракрасные полы можно укладывать в ванных комнатах и на балконах.
  3. Экологичность. Все комплектующие, из которых состоят маты, изготовлены из экологически чистых материалов.
  4. Совместимость с разными напольными покрытиями. Такие полы можно располагать как под всеми видами плиток, так и под линолеум, ламинатом, паркетом, мармолеумом и др.
  5. Экономичность электроэнергии. При нагреве помещения, мощность стержневого пола составляет 87 Ватт на один погонный метр, что позволяет сэкономить более 30 % затрат на электроэнергию.
  6. Саморегулировка температуры. Потребитель сам может выбрать желаемую температуру в помещении.
  7. Простота монтажа. Легкость в укладке теплого пола, позволяет произвести монтаж без помощи специалиста.
  8. Безопасное излучение. Инфракрасные лучи не влияют на здоровье человека.

Устройства стержневого пола

Так же такие маты можно укладывать в помещениях со сложной планировкой, под габаритную мебель, ковры и под другие предметы.

Но, несмотря на такие большие плюсы, у карбоновых матов все — же есть и свои недостатки:

  1. При монтаже теплого стержневого пола, понадобится произвести демонтаж и вскрыть бетонную стяжку.
  2. При укладке категорически запрещается применять фольгированную подложку. При контакте с щелочью алюминий начнет разрушаться, что приведет к сбою работы карбоновых матов.
  3. Маленькие эксплуатационные качества. По сравнению с другими обогревающими система, у которых срок службы доходит до нескольких десятков лет, стержневые маты прослужат менее 10 лет.
  4. На потребительском рынке, стержневой инфракрасный пол со всеми комплектующими имеет самую высокую цену.

Как видно, недостатков у карбоновых матов намного меньше, чем плюсов, но все — же они несут определенную важность, которую необходимо учесть.

Принцип работы карбоновых матов

Принцип действия стержневого теплого пола схож с пленочными полами и заключается он в излучении инфракрасных волн. Быстрый нагрев происходит за счет электричества, которое поступает в стержни. Далее тепловые лучи, просачиваясь через напольное покрытие, не тратя тепло на воздух, равномерно прогревают людей и предметы мебели. Такой принцип в подаче тепла является еще одной особенностью стержневого инфракрасного пола, от других обогревающих моделей.

Что понадобиться для монтажа

Перед тем как приступить к укладке стержневого пола, необходимо подготовить все необходимые материалы. В первую очередь нужно приобрести инфракрасные маты. В настоящее время существует большое количество производителей изделия, но более востребованы корейские фирмы. «Unimat Rail» — их систему можно монтировать под тонкий слой цементного раствора или под плиточное покрытие. Эта система проста в монтаже и применении. «Unimat Boost» — можно укладывать на балконах и в подвалах, так как у этой системы между нагревательными элементами расстояние большее, чем в первом варианте.

Но, несмотря на то, что эти системы имеют отличия, в состав их комплекта должно входить:

  • маты;
  • комплект концевой;
  • соединительные провода и элементы;
  • гофрированная трубка;
  • инструкция.

Так же для правильной укладки, необходимо приобрести такие инструменты, как: щипцы, кусачки, отвертка, ножницы, нож и строительный скотч.

Из материалов понадобятся:

  1. Подложка, для направления тепловых лучей вверх.
  2. Комплект термоусадочных трубок.
  3. Терморегулятор.
  4. Гофрированная трубка для термодатчика.
  5. Гильзы.
  6. Соединительный провод с двойной изоляцией.

Для того чтобы прогреть термоусадочные трубки, так же рекомендуется приобрести строительный фен.

Монтаж карбонового теплого пола

Укладка стержневого теплого пола под плитку, очень проста, но если необходимо установить терморегулятор, в этом случае придется обратиться за помощью к специалисту.

Началом монтажных работ является подготовка поверхности пола. Если на основании помещения есть наличия тещин, углублений, неровностей, его необходимо выровнять при помощи бетонной стяжки, а затем приступить к поэтапной укладке стержневого пола:

  1. Определить место расположения терморегулятор.
  2. Для датчика, под терморегулятором в полу делать паз.
  3. На пол, соблюдая расстояние от стен в 5 см. укладывается теплоотражающий материал, фольгированной стороной вверх. Затем чтобы исключить его подвижность, все элементы фиксируются к основе помещения строительным скотчем или клеем, при этом следя, чтобы не пересеклись карбоновые стержни.
  4. Инфракрасные маты укладываются на теплоизоляционный слой и фиксируются скотчем. Если есть необходимость, стержневой «ковер» разрезается по намеченным линиям, переворачивается и укладывается вдоль первой полосы, соблюдая расстояние между ними в 6 см.
  5. Специальный датчик с гофрированной трубой устанавливается в паз в полу.
  6. В заранее подготовленное место устанавливается терморегулятор. Далее к нему проводят провода матов.
  7. После того как будут выполнены все работы, необходимо проверить работу системы.

Заливка раствора в этом случае не требуется, плитка клеится прямо на маты. Если все же стержневые маты будут использоваться под другим напольным покрытием, тогда их необходимо залить раствором, толщиной не более 3 см.

Ознакомившись с устройством стержневого инфракрасного теплого пола и его принципом работы, можно с уверенностью его отнести к лучшим обогревающим системам. Но не стоит забывать, что эффективность в подаче тепла напрямую зависит от правильно выполненного монтажа. Поэтому, если вы сомневаетесь в своих способностях, для укладки теплых матов, лучше пригласить специалиста.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Типовые вопросы про стержневые теплые полы

Основные вопросы перед покупкой стержневого теплого пола

Разрешен ли монтаж стержневого теплого пола во «влажных» помещениях?

Стержневой теплый пол выполнен в двойной изоляции и допускается к установке во «влажных » помещениях, таких как ванные комнаты, туалеты, кухни.
Для установки же в «мокрых» помещениях, таких как душевые, сауны, места вокруг бассейнов, стержневой теплый пол не предназначен.

Можно ли подключать стержневой теплый пол параллельно?

Стержневой теплый пол – параллельная электрическая система, в которой все стержни в мате изначально подключены параллельно. То есть, к концам каждого стержня подводится напряжение 220 В. Если говорить о подключении нескольких матов в одну единую систему, то возможно как последовательное, так и параллельное их подключение. Ведь, по сути, речь идет лишь о соединении токонесущих проводов. Главное, чтобы на каждый стержень, по-прежнему, подавалось напряжение 220 В. Необходимо помнить, что максимальная суммарная длина последовательно подключенных полос стержневого теплого пола не должна превышать 25 м. Причина данного ограничения – сечение токонесущего кабеля стержневого мата.

Можно ли использовать стержневой теплый пол без терморегулятора?

Производителем запрещено эксплуатировать теплый пол без применения терморегулятора, о чем указано в Паспорте изделия. В этом случае на систему теплого пола не будет распространяться гарантия.

Можно ли уложить стержневой теплый пол на всю площадь помещения?

Конечно можно, так как стержневой теплый пол UNIMAT, в отличие от кабельных систем обогрева, является саморегулируемой системой и не «боится» запирания мебелью и последующего перегрева. Особенно это актуально в помещениях, где возможна частая перестановка мебели (например, детские комнаты).

Можно ли укладывать теплоизоляционный материал под стержневой теплый пол?

Производитель рекомендует использовать его в целях уменьшения теплопотерь, а, следственно, и энергозатрат при эксплуатации. Но окончательный выбор делает покупатель.

Обязательно ли применение УЗО при создании системы теплого пола?

При монтаже любых типов теплых полов в цепь питания теплого пола в обязательном порядке должно быть подключено отдельное устройство защитного отключения (УЗО). Причем, на каждое помещение необходимо использовать отдельное УЗО.

Можно ли использовать стержневой теплый пол в качестве системы основного отопления?

Высокая надежность современных электрических теплых полов неизбежно подталкивают многих потребителей к возможному их нетрадиционному использованию, например, в качестве основного отопления дома. В разделе пленочных теплых полов на это вопрос был дан положительный ответ. А что со стержневым или кабельным теплым полом UNIMAT, предназначенными для укладки в стяжку/плиточный клей?
Ключевым аргументом для ответа служит следующее: когда мы говорим об основном отоплении здания, необходимо помнить, что речь идет о СИСТЕМЕ ЖИЗНЕОБЕСПЕЧЕНИЯ. Поэтому при построении необходимо обеспечить обязательный оперативный доступ к ней для возможного периодического контроля или оперативного ремонта. Можно ли обеспечить такой доступ для любоготеплого пола, укладываемого в стяжку? Ответ однозначный — нет. Поэтому, например, из-за небольшой небрежности при монтаже, целый загородный дом может остаться в лютый мороз без системы отопления. И, самое главное, оперативно этот вопрос уже не решить. Ведь придется снимать плитку, вскрывать стяжку и, по сути, проводить серьезные строительные работы. Поэтому любые теплые полы, предназначенные для укладки в стяжку, должны служить исключительно в качестве системы дополнительного комфорта, но никак ни в качестве системы жизнеобеспечения.

Стержневой теплый пол: что это такое на самом деле

Читайте в этой публикации:
Стержневой теплый пол: его преимущества и недостатки
Стержневой карбоновый теплый пол: а как же преимущества
Стержневой теплый пол под плитку: особенности установки
Стержневой электрический теплый пол: мифы от производителей

Примерно понять суть стержневых обогревателей пола несложно – исходя из названия, они выполнены в виде сравнительно небольшой длины тонких, отнюдь не гибких элементов. Как правило, это карбоновые трубки – то есть это изначально система, работающая по принципу инфракрасного подогрева. Как и все другие системы теплых полов, стержневые обогреватели имеют ряд своих особенностей – выражаются они не только в конструктиве, но и в преимуществах с недостатками и даже в технологии установки. В общем, изучить ее не только можно, но и нужно хотя бы для того, чтобы понять, чем она отличается от своих стандартных и привычных для всех людей собратьев. Этим мы и займемся в данной статье – вместе с сайтом stroisovety. org мы подробно разберемся с особенностями, которыми обладает стержневой теплый пол.

Стержневой карбоновый теплый пол фото

Стержневой теплый пол: его преимущества и недостатки

Начнем с недостатков, так как именно они решают, быть или не быть тому или иному материалу, системе, технологии признанными или нет. Недостаточно, чтобы технология работала. Очень важно, чтобы она делала это надежно, экономично и при этом стоила небольших денег, чего не скажешь о стержневом теплом поле. Уже изначально ее приобретение обходится в круглую сумму – это самый дорогой на сегодняшний день теплый пол, что и считается основным его недостатком. В принципе, если знать, за что платишь, то, возможно, он и будет стоить своих денег, но в данной ситуации это не совсем так. И это мы увидим дальше, изучая недостатки, которыми обладает стержневой инфракрасный теплый пол.

  1. Экономичность в работе. В принципе, она не больше и не меньше, чем у обычной пленочной инфракрасной системы – она точно такая же, и это уже само по себе можно назвать недостатком. Зачем создавать новую систему, если она ничуть не лучше своих существующих аналогов?
  2. Монтаж. Принцип установки стержневого пола практически такой же, как и у кабельной системы подогрева, за исключением несколько усложненной схемы электрической обвязки. Опять-таки, движения в лучшую сторону не наблюдается.
  3. Все та же мокрая технология установки, которая предусматривает монтаж стержневых нагревателей в стяжку пола. Как минимум такой подход к делу ограничивает область применения системы и делает ее непригодной к ремонту.
  4. Что касается гарантии производителя, которая должна бы исправить эту ситуацию, так ее тоже нельзя назвать длительной – все тоже самое, что и с кабельными и инфракрасными теплыми полами.

    Стержневой теплый пол фото

Странно как-то получается – покупая такой подогрев пола, человек платит заведомо большие деньги, как говорится, непонятно за что. По сути, за необычность системы. Осознание этого и отвергает современного покупателя от стержневого теплого пола. Именно по этой причине его производством практически никто не занимается – компаний-производителей совсем немного. Это южнокорейские предприятия CALEO со своим стержневым теплым полом UNIMAT и предприятие FELIX, производящее практически такую же систему с названием RHE (ширина стержней в их системе всего на 1см меньше и составляет 0,82м вместо 0,83м).

Стержневой карбоновый теплый пол: а как же преимущества

У вас, наверное, точно сложилось впечатление, что стержневая система подогрева отличается только стоимостью и никаких других преимуществ не имеет. Это не совсем так – на что-то ведь делалась ставка в процессе разработки этих нагревательных элементов. А делалась она на волновой диапазон излучаемого ими тепла – он находится в пределах от 8 до 14мкм. В отличие от остальных инфракрасных обогревателей, эти волны воздействуют не только на пол и его декоративное покрытие, но и на предметы в помещении. А это дополнительный нагрев – тепло в помещении будет идти не только от пола, но и от мебели в комнатах. Очень сомнительное заявление – скорее всего это приманка для несведущих людей, которым невдомек, что инфракрасное излучение не проходит через преграды, которыми являются и стяжка, и клей, и декоративное напольное покрытие. В общем, стандартная конвекция и ничего более.

В принципе, это мало сказывается на эффективности работы системы – этот момент по-прежнему зависит от мощности нагревательных элементов. Тот же CALEO со своим UNIMAT заявляет 116Вт на каждый метр длины теплого пола – на практике эти данные несколько отличаются отнюдь не в меньшую сторону. Энергопотребление такой системы доходит до 250Вт – наверное, наш электрический ток отличается от корейского аналога.

Стержневой теплый пол под плитку: особенности установки

Как и говорилось выше, монтаж стержневого теплого пола производится практически точно так же, как и установка любой другой подобной системы – схема их сборки примерно одинаковая. На черновой поверхности пола раскатываются маты, которые своими холодными концами подсоединяются к терморегулятору. Как и в других системах, предусматривается установка термодатчика. В общем, практически без изменений.

  1. Сначала создается ровный черновой пол – цементная стяжка пола.
  2. Потом после высыхания она накрывается отражающей теплоизоляцией. Здесь имеется один отличительный нюанс – карбоновые нагреватели не любят соседства алюминиевой фольги. Об этом моменте необходимо позаботиться при выборе теплоизоляции данного типа и отдать предпочтение простому изолону, отражающая поверхность которого изготавливается из полипропилена или лавсана.
  3. Дальше расстилаются маты, которые крепятся к отражающей теплоизоляции специальным скотчем.
  4. Устанавливается терморегулятор, к которому подсоединяется термодатчик и сами нагревательные маты.

    Стержневой теплый пол под плитку фото

После подключения всего этого дела к сети электроснабжения, система проверяется на работоспособность, после чего заливается стяжкой толщиной в 20-30 мм. Как вариант, сразу сверху нагревательных матов может быть уложена кафельная плитка с применением специального клея для теплого пола. Самое сложное во всей этой истории – это электрическое подключение. Корейцы, конечно, молодцы, но непрофессионалу разобраться со всем этим делом будет весьма и весьма сложно. В принципе, при желании возможно.

Стержневой электрический теплый пол: мифы от производителей

Среди всего прочего, в качестве достоинств инфракрасного стержневого подогрева пола производители указывают много моментов, которые, мягко говоря, не соответствуют истине – это кроме того, что уже было сказано выше. Они рассчитаны на простого человека – так сказать, несведущего в банальных физических законах и прочих вещах.

  1. Ионизация воздуха. Этого не может быть просто потому, что нагревательные элементы изолированы от воздуха, а плитка или декоративное напольное покрытие делать этого не может даже при нагревании.
  2. Нейтрализация посторонних запахов. Любой пол начинает выделять свой персональный запах при нагревании. Но дело даже не в этом – все присутствующие запахи попросту удаляются благодаря конвекции воздуха. Такой эффект наблюдается со всеми типами теплых полов.
  3. Не сушит воздух. Любое тепло приводит к испарению определенного количества жидкости.

    Стержневой инфракрасный теплый пол фото

  4. Подводя итоги, можно сказать только одно – это ничем не выдающаяся система. Мало того, все ее показатели говорят о том, что это простая разновидность кабельного теплого пола, основное отличие которого заключено в принципе соединения этого кабеля. И это еще не все – карбоново-углеродные трубки, несмотря на заявленный срок эксплуатации, как правило, не протягивают и малую часть этого срока. Спустя год-полтора они массово начинают выходить из строя. Поинтересуйтесь отзывами людей, уже успевших столкнуться с этим чудо корейской техники – по большому счету, она не стоит и выеденного яйца, не говоря о тех деньгах, которые за нее просят.

Вердикт только один – стержневой теплый пол в том виде, как его предлагают нам, является очередным навязыванием буржуйского империализма, старающегося продать человеку даже чистый воздух, которым мы все должны дышать свободно, а не вдыхать отравленный промышленностью городской смог.

Автор статьи Александр Куликов

Стержневой теплый пол — виды и особенности монтажа

На чтение 6 мин Просмотров 344 Опубликовано Обновлено

Гоняясь за комфортными условиями в доме и созданием необходимого микроклимата, жильцы ищут более эффективные и современные методы обогрева. Это обусловлено еще и тем, что устаревшие радиаторы и регистры не способны равномерно прогреть комнаты. Пол будет холодным, что приводит к некоторым заболеваниям. Избежать неприятной ситуации можно, установив теплый пол стержневой.

Технические характеристики системы способны впечатлить. Карбоновый обогрев не боится перегрева, он обладает саморегуляцией. Такую конструкцию можно уложить без учета расположения мебели, ковров. Он легко прячется за стяжкой или под плиточным клеем.

Стержневой теплый пол, что это такое?

Конструкция представляет собой термические маты, оборудованные токопроводящими шинами с закрашенными в оранжевый цвет нагревательными элементами. Стержни расположены с шагом в 10 см. Типичная для изделия ширина – 820 мм. Сейчас производители предлагают конструкции до 25 м. При этом изделие не прерывается. Такой длины вполне достаточно, чтобы обеспечить обогрев даже самого большого помещения в доме.

Стержневые электрические полы функционируют по простому принципу. Их работа базируется на излучении элементов, которые находятся в спектре от 8 до 14 мкм. Это напоминает инфракрасный пленочный обогрев. Таким образом, обеспечивается равномерное прогревание напольного покрытия, под которым они находятся. Расход электричества примерно равен 70–160 Вт на каждый квадрат в зависимости от мощности.

Если сравнивать с прочими модификациями, то показатель энергопотребления на 60% экономичнее.

Примечательно, что каждый элемент системы функционирует независимо от других. Здесь стоит отдать должное конструкторам, которые предположили, что параллельное соединение стержней будет более эффективным. Потому при выходе из строя одной составляющей другие элементы будут работать в прежнем темпе. Чаще всего потребители руководствуются именно этой характеристикой изделия при его покупке.

Уникальность изделия в том, что на нем можно располагать мебель. При этом перегрева не будет. Это очередное сходство с инфракрасными пленочными конструкциями. При сроке службы в 50 лет это позволит не думать о расположении вещей в доме. Мебель можно будет установить, где заблагорассудится.

К достоинствам изделия стоит отнести следующее:

  • Стержневой электрический пол характеризуется свойством саморегулирования. Так, во время отопительного сезона он способен изменить свое энергопотребление в меньшую сторону в зависимости от нужд потребителей;
  • Допускается смена расстановки вещей в доме. Элементы декора могут размещаться непосредственно на матах. Любое расположение не навредит конструкции отопительного прибора;
  • При возникновении повреждений из строя выходит только определенная область. Остальные комплектующие работают исправно. Потому можно не опасаться за тепло в доме;
  • Может применяться в качестве дополнительного локального обогрева или эксплуатироваться, как основное отопление;
  • Маленький шаг реза. Он составляет всего 10 см. Это говорит о том, что электрические стержневые теплые полы подстраиваются под любую архитектуру.

Кроме всего прочего, карбоновая конструкция характеризуется универсальностью. Изделие можно совмещать с любым напольным покрытием. Качественная продукция отвечает требованиям пожаробезопасности. Малый вес обогрева даст незначительную нагрузку на плиты перекрытия. Стержневые маты можно использовать в комнатах с повышенной влажностью.

Важно отметить, что изделие не безупречно. Обогрев имеет и существенные недостатки:

  • Относительное отсутствие мобильности. Если предусмотреть укладку изделия под плитку или стяжку, то перевозить конструкцию или отремонтировать будет невозможно без демонтажа напольного покрытия.
  • Высокая ценовая политика компаний-производителей. Не все желающие модернизировать отопление в квартире могут позволить себе стержневой теплый пол.
  • Изделие нельзя применять комбинированно с утеплителем, покрытым фольгой. В результате химической реакции щелочи с алюминием могут возникнуть массовые повреждения нагревательных элементов.
  • Система прекращает работу, если ее покрытие будет мокрым. Функционирование обогрева возобновляется, когда промежуточный слой полностью высохнет.
  • Фирмы-изготовители заявляют о длительном сроке службы (свыше 10 лет, в некоторых случаях – все 30, а то и 50). На деле же, по отзывам потребителей, конструкция выполняет свои функции на протяжении 3-5 лет.

Важно! Обогрев имеет более низкую эффективность нагрева в сравнении с инфракрасной пленкой, где, благодаря равномерному нанесению карбонового покрытия, достигается почти 100% прогревание поверхности.

Стержневые теплые полы Unimat

Стержневой теплый пол Унимат – корейский производитель электрического панельного отопления. Под брендом выпускается 2 типа обогрева:

  1. Стержневой теплый пол RHE Unimat. Это простая конструкция с шириной 830 мм. Мощность изделия – 120 Вт. Рекомендуется проводить установку в клейкую жидкость под плитку или в тонкую стяжку. При этом толщина напольного покрытия не должна быть менее 2 см.
  2. Стержневой теплый пол Unimat Boost. Этот вид характеризуется более коротким шагом между нагревательными составляющими. Расстояние между стержнями равно 9 см. Номинальная мощность обогрева – 160 Вт. Подходит для обогрева помещений с большими теплопотерями. Используется в неотапливаемых подвалах, балконах и пристройках типа лоджия.

Выпускаются такие полы партиями. В состав каждого комплекта входят: маты, соединительные элементы, провода, гофру для подсоединения термодатчика, комплект «Концевой». Прилагается гарантийный талон, печатная инструкция и видеоматериалы. Этого вполне достаточно, чтобы провести самостоятельную укладку обогрева.

Карбоновый стержневой теплый пол производства Калео

Компания Caleo – ведущий производитель систем обогрева помещений. Продукция фирмы отличается высокой надежностью, приемлемой стоимостью и продолжительностью эксплуатации (по словам представителей компании). Высокотехнологичные методы производства обеспечивают высокую защиту от перегрева, а, следовательно, и пожаробезопасность.

Стержневой теплый пол Калео – это быстрый монтаж без помощи специалистов. Установка отопительной системы не займет более 2 часов.

Определенные типы изделий компании носят гордое имя «умный пол». Такие виды способны самостоятельно регулировать температуру на поверхности напольного покрытия. Их целесообразно применять с целью большей экономии. Наиболее популярны в офисных помещениях и загородных домах.

Устройство стержневого теплого пола, как укладывать?

Установка системы теплый пол стержневого типа – несложная процедура. При желании с ней справится даже неопытный пользователь.

Для начала необходимо определиться с местом установки терморегулятора. Нужно позаботиться, чтобы он находился в доступном месте. Чаще всего идеальным расположением для жильцов является место возле выключателя. В случае, когда проектируется отопление ванной или бассейна, устройство стоит вынести в сухое помещение.

В отличие от других методов обогрева, монтаж стержневого теплого пола не требует эскиза помещения с делением на зоны. Это обусловлено тем, что на матах можно разместить элементы декора. Если же есть желание предварительно увидеть, как будет смотреться обогрев, то черчение эскиза не запрещено.

Маты должны располагаться на расстоянии 15-20 см от стен.

Полосы греющих стержней нужно разместить так, чтобы они находились немного отдаленно друг от друга. Не допускается никаких пересечений и соприкосновений между ними. Укладка проводится на ровный чистый пол, чтобы выдержать равномерность стяжки.

С целью уменьшить теплопотери, можно проложить теплоизолирующий материал вдоль стен. Лучше всего использовать демпферную ленту или полосу пенополистирола.

После стяжки или укладки плитки нужно зачистить комнату от излишков и прочих загрязнений. В конце работы нужно установить плинтус.

Монтаж стержневого теплого пола видео

Инфракрасный стержневой теплый пол под плитку

В сфере отопительной техники больше всего новинок появляется среди электрических обогревателей. Одна из них — инфракрасный стержневой теплый пол, присутствующий на рынке всего несколько лет. О новых видах обогревателей рядовому пользователю мало что известно, людям приходится доверять продавцам, которые не всегда отличаются добросовестностью. Поэтому данная статья нацелена на освещение вопроса, что такое стержневые электрические нагреватели, как они функционируют и какими реальными достоинствами обладают.

Конструкция и принцип действия

Главный функциональный элемент этого вида теплых полов – электрический нагреватель в виде стержня, изготавливаемого с применением новых технологий на основе аморфного углерода (карбона) и графита с добавлением серебра. Каждый элемент для подключения к электрической сети снабжен контактами, расположенными на разных концах изделия. Максимальная температура, до которой может прогреться карбоновый стержень – 60 °С.

Элементы соединены в маты с помощью проводов, интервал между ними – 10 см, ширина матов (она же – длина стержня) – 0.83 м. Максимально допустимая длина матов – 25 м, способ применения – замоноличивание в стяжку пола либо под клей для кафельной плитки. Полный состав комплекта стержневого напольного обогрева показан на рисунке:

Для справки. На данный момент продукция представлена всего несколькими производителями, самый известный из них – фирма из Южной Кореи под названием CALEO, она продает нагреватели под брендом UNIMAT. Есть и другой южнокорейский производитель FELIX, предлагающий практически такой же теплый пол RHE, его ширина на 1 см меньше (0.82 м).

Фирма – изготовитель декларирует, что каждый нагревательный элемент выделяет тепловую энергию в инфракрасном диапазоне, длина электромагнитных волн составляет от 8 до 14 мкм. В результате все поверхности в помещении воспринимают это тепло и передают его воздуху, при этом комната прогревается равномерно, а конвективная составляющая практически отсутствует. Максимальная тепловая мощность, выделяемая термоматами различной длины, отражена в таблице:

Монтаж стержневых теплых полов

Как уже было сказано выше, инфракрасные стержневые обогреватели укладываются поверх чернового пола и укрываются стяжкой с последующим напольным покрытием или же кафельной плиткой. Для того чтобы тепловая энергия не уходила в толщу бетонной подготовки или плиты перекрытия, перед монтажом матов поверхность застилается утеплителем. Причем поверхность материала должна быть покрыта теплоотражающим слоем.

Важно. Дело в том, что стержневой инфракрасный теплый пол под плитку или стяжку не терпит контакта с металлом или алюминиевой фольгой. По этой причине можно использовать только отражающий слой из полипропилена или лавсана, подобной пленкой покрыт утеплитель типа Изолон.

Поверх утеплителя раскладываются собственно термоматы, соединяются кабелем в соответствии с инструкцией и потом система подключается к терморегулятору и домовой электросети. Производится первичная проверка на работоспособность и в случае успеха выполняется устройство стяжки или наклеивание плитки. После полного отвердевания раствора стержневые маты включаются в сеть и производится регулировка температуры нагрева. Согласно действующим нормам поверхность пола может нагреваться до температуры не выше 35 °С.

Позитивные и негативные стороны

Рекламный проспект компании CALEO дает следующий перечень преимуществ стержневых теплых полов UNIMAT:

  • нагреватели имеют функцию саморегуляции и не боятся перегрева. При повышении температуры элементы самостоятельно снижают потребление электричества в полтора раза. Оттого могут прокладываться в местах, где позже будет стоять мебель;
  • электрические стержневые теплые полы Unimat на 60% экономичнее кабельных систем;
  • надежность: стержни присоединены к сети параллельно, если один из них выйдет из строя, то остальные продолжат работу;
  • наличие благотворного для здоровья человека инфракрасного тепла;
  • в комнате происходит ионизация воздуха, тоже положительно влияющая на организм человека;
  • нет негативного влияния на влажность в помещении в сторону осушения;
  • удаляет неприятные запахи, например, от курения или после окраски.

Если внимательно разобрать каждый пункт, то выяснится, что половина из них – информация для заманивания покупателей, не соответствующая реальному положению дел. Итак, по порядку: к саморегуляции претензий нет, технически это возможно. Экономия 60% по сравнению с кабелем – чистейшей воды вымысел, на обогрев одного и того же помещения эти 2 системы израсходуют одинаковое количество энергии.

Пункт по поводу надежности корректен, если не считать того, что на оставшиеся карбоновые стержни возрастет нагрузка по обогреву комнаты. Больше всего вопросов вызывает слово «инфракрасный» в названии и описании принципа работы. Производитель заверяет, что элементы выделяют волны в инфракрасном диапазоне, но не объясняют, как эти волны преодолевают препятствие в виде стяжки. На самом деле вся «плита» стяжки получает тепло от стержней, а затем отдает его воздуху комнаты. Это настоящая конвекция, ведь инфракрасное излучение не проходит через преграды.

Остальные пункты, говорящие, что электрический стержневой теплый пол создает ионизацию, нейтрализует запахи и не сушит воздух, рассчитаны на рядового пользователя, абсолютно не владеющего данным вопросом. Простыми словами, являются мифом. Вы спросите – а в чем же правда? Она заключается в том, что подобные теплые полы имеют право на существование и функционируют по принципу греющего кабеля, только нагревательный элемент сделан иначе.

Другая часть правды – горькая, поскольку такие полы с карбоновыми стержнями обойдутся дороже кабельной системы. В то же время на просторах интернета есть масса негативных отзывов о работе углеродных нагревателей. Отказы начинаются спустя год после начала эксплуатации, становятся холодными участки пола разной величины, а то и вся площадь комнаты. Нетрудно представить, сколько труда и средств нужно вложить, чтобы вскрыть стяжку и все переделать, используя более надежные средства обогрева.

Заключение

На данный момент техническое решение с теплым полом из углеродных стержней нельзя назвать удачным. И не имеет большого значения, каким способом происходит прогрев стяжки, и даже цена не всегда играет большую роль. Важно то, что сами карбоновые элементы оказались ненадежными, сырыми. А значит, требуют доработки.

Карбоновый (стержневой) теплый пол: укладка под плитку

Электрические теплые полы, при всем своих достоинствах, отличаются и определенными ограничениями. Это, в первую очередь —  чрезвычайная требовательность к качеству монтажа, а также ограничения в последующей расстановке мебели. Поэтому южнокорейскими специалистами предложена конструктивное решение — стержневой теплый пол, работающий по принципу инфракрасного обогрева. Сущность решения в том, что покрытие является съемным, а потому может использоваться практически для любых условий.

Конструкция и принцип действия

Типовой комплект покрытий HotMat или UniMat (так именуется стержневой инфракрасный теплый пол в коммерческой практике и каталогах) состоит из следующих компонентов:

  • Карбонового мата, свернутого в рулон.
  • Монтажных проводов различной длины (она определяется типоразмером комплекта, и колеблется в пределах 3-21 м).
  • Соединительного комплекта, предназначенного для последовательной сборки отдельных нагревательных элементов специальным кабелем. Для повышения безопасности соединения кабеля, комплект снабжен соединительными гильзами и трубками с предварительной термоусадкой, что компенсирует последующее тепловое расширение материала.
  • Концевого комплекта, который применяется при монтаже теплого пола под конкретные размеры помещения. Изоляция мест отреза кабеля также производится при помощи термоусадочных трубок.
  • Гофрированной пластиковой трубки, для последующего монтажа датчиков контроля температуры пола (в комплект не входят, и приобретаются отдельно). Впрочем, указанные датчики могут устанавливаться не в трубку, а непосредственно в стяжку или в клеевой слой, предназначенный для приклеивания плитки покрытия.

Тепловой эффект инфракрасного обогрева в случаях, когда используется карбоновый теплый пол, заключается в  постепенном прогревании электрическим током греющих стержней, которые передают инфракрасное тепловое излучение плитке, керамограниту или иному типу покрытия с хорошей теплопроводностью. Наоборот, если использовать стержневой теплый пол на покрытиях, отличающихся малой теплопроводностью (паркет, ламинат, линолеум и т.п.), то конечный результат будет весьма незначительным.

Подготовительные работы перед укладкой

h3_2

Карбоновый теплый пол укладывается только на пленочную подложку, причем ее материал должен обладать высоким коэффициентом отражения тепла (лавсан, полипропилен, пленочный полиэтилен низкого давления).  Поверхность под монтаж карбоновых матов должна быть ровной и тщательно очищенной от загрязнений.

Использовать фольгированный пленочный материалы, в частности, алюминиевую фольгу, недопустимо по соображениям электробезопасности.

Подбор оптимальных параметров терморегуляторов производится исходя из максимальной мощности, которую потребляет система. Мощность определяет также допустимые параметры электрического тока и сечение монтажных кабелей.

Совет! При использовании монтажных проводов значительной длины (более 20 м) карбоновый теплый пол потребляет ток, превышающий 10А. Поэтому предварительно стоит сопоставить это значение с характеристиками тепловых выключателей системы электроснабжения жилья.

Перед монтажом карбоновых матов теплого пола необходимо выбрать место и установить на стене терморегулятор. Лучше, если это будет рядом с выключателем.

Последовательность монтажа

Производителем рекомендуется следующий порядок установки:

  1. Выбирается поверхность (или ее часть) под укладку матов. Под нее укладывается пленочный паро- и гидроизолятор, которая надежно скрепляется с первичным покрытием. Поскольку карбоновый теплый пол не боится «запирания», то покрытие может быть сплошным;
  2. Стержни матов подрезаются в необходимых местах, и тщательно изолируются с использованием концевых комплектов. Разрезку кабелей рекомендуется проводить примерно посредине расстояния между карбоновыми стержнями;
  3. Укладку матов начинают от места расположения терморегулятора, при этом необходимо обеспечивать тщательную фиксацию полос, во избежание перекрещивания греющих стержней, из которых собирается теплый пол;
  4. Собранную полосу подключают к терморегулятору, используя инструкцию фирмы-изготовителя прибора.

Особенности укладки финишного покрытия

Преимуществом использования описываемой системы инфракрасного обогрева относительно полов под плитку, является то, что гофрированную трубку можно размещать непосредственно в клеевом слое. Для этого необходимо лишь проштробить паз соответствующего сечения. Там же устанавливаются и дополнительные датчики перегрева.

Укладку плитки производят в следующей последовательности:

  1. Между греющими стержнями в шахматном порядке выполняются отверстия под заливку клеевого слоя.
  2. Производится заливка стяжки толщиной не более 30 мм. У стен при этом оставляют термический зазор, учитывающий тепловое расширение материала.
  3. Выполняется проверка собранной системы. Для этого она подключается через терморегулятор к питающей сети на 1-1,5 часа. Если нагрев равномерен, можно продолжать укладку окончательного покрытия.
  4. Стяжку под плитку выравнивают. Инструмент не должен иметь острых фрагментов, которые могут повредить изоляцию.
  5. Укладывая плитку или керамогранит, необходимо выбрать специальный плиточный клей для теплого пола, он более стойкий к постоянному термическому воздействию.

Включение пола в эксплуатацию допускается не ранее, чем через 4 недели после высыхания клеевой основы на которую ложили плитку. В финишное покрытие запрещается вводить любые токопроводящие элементы (гвозди, саморезы, дверные ограничители и т.д.).

Стержневой теплый пол под различные покрытия

Последней находкой в утеплении дома стал способ использования инфракрасного излучения, источником которого являются, в числе прочих, и стержневые теплые полы. Принципиально не отличаются от них и пленочные инфракрасные излучатели, но порядок их применения и обустройства иной.

Особенности

ИК-излучение имеет характер электромагнитного, однако подчинено законам оптики, следовательно, его происхождение аналогично спектру видимого света. Такие лучи занимают область спектра от видимого красного с длиной волны 0,74 мкм до микроволнового спектра – 100 мкм. Оптические свойства такого излучения отличаются от характерных видимому спектру.

Вода практически непроницаема для ИК-лучей, а изделия из кремния, совершенно непрозрачные в видимом спектре, свободно пропускают их. Металлы не пропускают или сильно ослабляют ИК-излучение, причем эта способность возрастает по мере увеличения его частоты. Эта способность используется для создания рефлекторов в инфракрасных излучателях, где, используется алюминий.

Сквозь слой воздуха излучение проникает почти беспрепятственно, не нагревая его и практически не рассеваясь молекулами азота и кислорода. Примеси, всегда имеющиеся в воздухе в виде озона, водяных паров, пыли и других составляющих, способны значительно ослабить интенсивность ИК-лучей, рассеивая их в пространстве. Действует инфракрасное излучение подобно солнечному свету.

Инфракрасное излучение и влияние на человека

Наше тело также является источником такого теплового потока в определенных границах частот, при этом наибольшая интенсивность проявляется при частоте 9,3 мкм. Поэтому организм активно поглощает внешние потоки энергии в этом диапазоне. При этом происходит повышение потенциальной энергии клеток организма, по причине удаления несвязанной воды, повышается иммунная защита организма. Уменьшение потока такого излучения приводит к быстрому старению организма человека, сопровождающегося устойчивым ухудшением здоровья.

При наличии ИК-излучения дальнего спектра нормализуется обмен веществ, происходит устранение не только симптомов различных заболеваний, но и причин их происхождения.
Используя отопления такого типа можно навсегда избавиться от головной боли, причиной которой может быть перегретый воздух в верхней части помещения, из-за чего приходится открывать окно, выпуская тепло в атмосферу.

Инфракрасное излучение при интенсивности 70 – 100 Вт/м2 помещения повышает активность биохимических процессов в организме, улучшая общее состояние организма человека.

Монтаж

Установка такого обогревательного устройства требует повышенного внимания, поскольку в конструкции применяется излучающий карбоновый стержень в виде трубки длиной около метра. Сам по себе этот элемент конструкции представляет собой хрупкое изделие, поэтому подготовка к установке системы обогрева пола требует тщательности и старания.

Непосредственно над нагревателями впоследствии нельзя размещать тяжелую мебель или мощные электроприборы (камин и пр.). Поэтому нужно заранее определить расстановку таких деталей интерьера и использовать эту информацию при раскладке схемы элементов обогрева.

Подготовительные мероприятия

Основание для монтажа нагревательного устройства – черновая бетонная стяжка. Если уровень верховодки в критические моменты (весеннее половодье или осенние ливни) поднимается высоко, нужно озаботиться устройством гидроизоляции.

Для этого необходимо:

  • подготовить материал – глину, замочив ее за сутки до применения водой;
  • размешать глину до консистенции густой сметаны, при этом в процессе добавлять армирующую добавку, каковой, в данном случае, может быть фибровая стружка. Это позволить
  • избежать растрескивания слоя гидроизоляции;
  • равномерно поместить замес слоем 20 – 25 см по заранее выровненному и притрамбованному слою грунта;
  • сушить заливку нужно 23 – 25 дней, при необходимости увлажнять водой, чтобы избежать растрескивания;
  • уложить поверх гидроизоляции паровую защиту из полиэтиленовой пленки, при этом ее края должны закрывать и стены до высоты готового пола. Швы на пленке заклеить строительным скотчем, им же закрепить ее на стенах.

Черновую стяжку пола нужно делать из бетона слоем порядка 25 см, армированную металлическими прутками диаметром 8 – 10 мм. При этом:

  • По периметру помещения наклеить на стену демпфирующую ленту толщиной 15 – 20 см, по высоте до уровня пола. Ее назначение – компенсировать тепловые деформации стяжки.
  • По поверхности пола разложить подкладки («стульчики») толщиной 5 см, для чего нужно использовать битый кирпич.
  • Прутки арматуры уложить накрест на расстоянии 15 – 20 см, скрепить вязальной проволокой.
  • Таким же образом уложить второй ряд арматуры на расстоянии 10 см от первого.
  • Поверх арматуры уложить и закрепить маяки, определяющие уровень поверхности стяжки. Толщина маяков 50 мм, материал – деревянный брусок или стальная труба.
  • Бетонную смесь (марка не ниже 300) приготовить с применением гравия мелкой фракции, поскольку стержневой пол требователен к качеству поверхности.
  • Бетонировать от дальнего угла помещения к двери, тщательно выравнивая поверхность по маякам.
  • Срок сушки стяжки не менее 28 – 30 суток. В теплое время года ее нужно сбрызгивать водой ежедневно и укрывать пленкой, защищая от пересыхания. Вода в бетоне нужна для его кристаллизации, и преждевременное высыхание приведет к растрескиванию стяжки впоследствии.
  • За неделю до готовности стяжки желательно произвести затирку поверхности, добиваясь окончательного выравнивания стяжки.

Может быть интересно

На этом подготовку к монтажу можно считать законченной.

Монтаж излучателя

При производстве работ нужно соблюдать все требования инструкции, прилагаемой к устройству. Порядок операций может выглядеть следующим образом:

  • Определить место пульта управления устройством. От этого места к полу выполнить штробу к полу для размещения проводки от датчика температуры.
  • На полу также сделать канал для этого провода к месту установки датчика.
  • Датчик завести в металлический (или пластиковый) гибкий шланг, закрыть конец специальной пробкой, провода от него протянуть через шланг и подключить к пульту управления. Все перечисленные материалы входят в комплект изделия.
  • Поверхность бетонной стяжки укрыть специальной термоизолирующей подложкой с нахлестом между стыками не менее 10 см, стыки проклеить скотчем.
  • Раскатать на полу рулон со стержнями теплоизлучателя. Расстояние о стен до нагревательных элементов должно быть 30 – 40 см.
  • Сборку схемы нужно производить в соответствии с требованиями инструкции к изделию.
  • По окончании электромонтажа нужно подключить нагревательное устройство к сети и выполнить пробный запуск. При этом обязательно проверить, чтобы работали все секции нагревателя.

Работы не представляют особой сложности для выполнения своими руками. Однако использование любого напольного материала предполагает демонтаж пола при выходе нагревателей из строя.

Установка финишного покрытия

Порядок установки чистового пола зависит от вида покрытия. Стержневой теплый пол под плитку или другие покрытия устанавливается следующим образом:

Плитка или керамогранит

Для таких чистовых покрытий не нужно изготовления дополнительной стяжки. Достаточно использовать специальные клеевые составы для теплого пола.

Стержневой теплый пол под плитку – наиболее простое технологическое решение для финишного покрытия, выполняемое самостоятельно. Обязательно выполнение требований инструкции по применению клеевого материала.

Ламинат или линолеум

Для данных покрытий нужно сделать стяжку поверх уложенного пола. Толщина ее должна составлять порядка 30 мм. Для бетона (марка не ниже 300) нужно использовать щебень мелкой фракции и армирующие добавки в виде фибровой стружки. Укладку производить от дальнего угла к выходу по выставленным маякам.

Время сушки стяжки не менее 28 дней. За 7 дней до окончания выстойки бетона нужно произвести затирку поверхности, в противном случае возможна необходимость выполнения нивелирующей стяжки. Инфракрасный пол со стяжкой вполне подходит и для такого покрытия, как ковролин.

Недостатки

Среди главных недостатков можно выделить:

  • высокая стоимость изделия, стержневые системы даже дороже пленочных аналогов;
  • многие отзывы ссылаются на сложность электромонтажа. Нужно доверить эту работу специалисту, владеющему соответствующими знаниями и навыками. Рост затрат при этом окупится длительной работой системы.

Стержневой теплый пол из семейства инфракрасных обогревателей все прочнее вписывается в строительные технологии, как надежное устройство.

Могу ли я сократить нагревательный элемент короче или удлинить нагревательный элемент, соединив два вместе?

Быстрый ответ — нет. Но давайте объясним почему.

Нагревательный элемент внутри каждого отдельного мата и кабеля рассчитан на выработку заданного количества тепла: 12–15 Вт / кв. Фут или 41–51 БТЕ (мера энергии). Укорочение длины нагревательного элемента приведет к тому, что он будет производить больше тепла, чем установлено. Так можно:

  • Уменьшить срок службы системы
  • Аннулирование гарантии
  • Вызывает несоответствие системы требованиям (согласно нормам электрооборудования Северной Америки)

Мы рассмотрим основы работы с электричеством, чтобы объяснить, почему нагревательный элемент нельзя укорачивать.

Базовых единиц электроэнергии:

  • Напряжение ( В, )
    • Измеряется в вольтах и ​​определяет электрическую мощность
  • Ток ( I )
  • Сопротивление ( R )
  • Мощность ( P )

Чтобы лучше понять эти термины, подумайте о водопроводных трубах. Напряжение (V) эквивалентно давлению воды, ток (I) эквивалентен расходу воды, а сопротивление (R или Ω) соответствует размеру трубы.

Другой способ подумать об этом — представить водяной шланг, направленный на водяное колесо. Вы можете увеличить мощность (P или ватт), создаваемую водяным колесом, двумя способами.

  • Если вы увеличите давление воды, выходящей из шланга (V или вольт), она ударяет по водяному колесу с гораздо большей силой, и колесо вращается быстрее, генерируя больше энергии.
  • Если вы увеличиваете скорость потока (ток или ток), водяное колесо вращается быстрее из-за веса дополнительной воды, попадающей на него.

Как это относится к электрическому лучистому теплому полу? В системах электрического лучистого теплого пола используются элементы «устойчивого нагрева». Ключом к пониманию этого является знание каждого мата и кабеля с определенным сопротивлением или числом Ом.

В начале этой статьи мы заявили, что каждый коврик и кабель рассчитаны на выработку 12–15 Вт / кв. Фут или 41–51 БТЕ. Применяя основы электричества, мы знаем, что определенное количество тепла означает, что у нас есть требуемого сопротивления . Выработка правильного количества тепла для вашего пола зависит от количества сопротивления и напряжения, работающих вместе. Укорачивая или удлиняя нагревательный элемент, вы меняете величину сопротивления.

Нагрев пола отличается от обогрева воздуха, потому что пол поглощает и удерживает тепло на месте, в то время как воздух, нагретый в комнате, движется и распространяется.

Помните: горячий воздух (не тепло!) Поднимается вверх, но ваш пол остается на одном месте, поскольку он нагревается и создает тепловую массу (представьте себе горячую сковороду на плите).

Если сопротивление нагревательных элементов в вашем полу может быть увеличено или уменьшено, как в обогревателе или электрической плите, он может стать слишком горячим или нагреваться слишком быстро.

Наши производители создают каждый мат и кабель с определенным сопротивлением, чтобы ваш пол с подогревом был удобным, эффективным и, прежде всего, безопасным. Укорачивание или удлинение нагревательных элементов поставит под угрозу тщательно спроектированные и проверенные конструкции.

12v отопительная техника | Система теплых полов 12в



ДЛЯ ПАРТНЕРОВ

Система отопления Salmerk — уникальная технология.Экономичность, долговечность и простота использования делают систему Salmerk одним из наиболее экономичных и рациональных решений для отопления объектов различного специального назначения.

Системы отопления Salmerk широко используются в частном жилищном строительстве, промышленном и коммерческом строительстве, сельском хозяйстве, автомобилестроении и других отраслях промышленности.

Компания-производитель приглашает к сотрудничеству партнеров во многих странах мира:

◦ Дистрибьюторы

◦ Торговая сеть

◦ Специализированные сайты электронной торговли

◦ Строительные и специализированные магазины

◦ Девелоперы и строительные компании

◦ Подсобные помещения и здания строительных модулей производит

◦ Рулевая рубка и монтажные дома производит

◦ И прочие оптовые покупатели

Для специализированных объектов, таких как:

◦ Открытые и закрытые спортивные центры и стадионы

◦ Агрокомплексы, тепличное хозяйство

◦ Тепловые трубопроводы

◦ Склады и производственные помещения

◦ Школы, детские сады и т. Д.

, а также объектов площадью более 500 м2 Salmerk предлагает дизайнерские решения и подготовку индивидуальных коммерческих предложений с использованием отопительной техники Salmerk.

Предложение сделано на основании предоставленной вами проектной документации.

Присылайте свои предложения о партнерстве на [email protected]

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление помещения), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу
Пример 3-х зонного индивидуального дизайна с сохранением пространства
3 зона закрытая с электрическим блоком

Одна закрытая зона (Radiant Ready A)
Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные рекомендации:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух,… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.
Красивая закрытая шестизонная система Polaris
Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический бойлер («Электрокотел», показанный выше), может иметь термостатическое регулирование, очень похоже на обычный водонагреватель резервуарного типа, направляя воду низкой температуры (120-135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом
Пример вертикального нестандартного дизайна
Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»
Схема закрытой системы «Radiant Ready»
Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фото выше наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для установки своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная, красивая установка своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по требованию, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны

Разделение на три зоны
Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладная возвратная вода из лучистого пола может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в радиаторную трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для одной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны. Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют мелкие детали этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их в сочетании с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подающую и обратную линии вашего котла ниже линии замерзания . Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в бойлере исключается расслоение. Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншеи в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подключения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа прилагаются к каждой системе Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критический процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи петлевого коллектора, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждой цепи в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов (7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО РАЗМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Коммунальный насос Насос — Отстойник НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке замкнутой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по запросу, (скорее всего) связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шума отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… . . вы можете снять его, так как он предназначен для простого «отлома» от черной крышки, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной целостности и качеству, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней. Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Нагревательные стержни — теплые полы-Словакия.eu

Нагревательные стержни

Спирали с подогревом используются для питания лестничных радиаторов. Они вставляются непосредственно в радиатор через специальный тройник, адаптированный к комбинации электрической спирали и классической отопительной воды. Преимущество таких решений заключается, главным образом, в обогреве лестницы, даже когда котел не работает, например, летом или в переходный период. Электрические спирали делятся по мощности от 200 Вт до 900 Вт, рассчитаны на большие лестничные радиаторы. Также к электрической спирали можно подключить розеточный термостат (устройство для установки температуры), который может регулировать время нагрева и, конечно же, температуру. Электрический стержень также снабжен переходником для подсоединения к радиатору с лестницей.

Нагревательный стержень 300 Вт

Электрический нагревательный стержень для лестничных радиаторов без термостата.Мощность 300 ..

Наша цена: без НДС

27,00

Описание продукта

Купить

Нагревательный стержень 400 Вт

Электрический нагревательный стержень для лестничных радиаторов без термостата. Мощность 400 ..

Наша цена: без НДС

27,72

Описание продукта

Купить

Нагревательный стержень 500 Вт

Электрический нагревательный стержень для лестничных радиаторов без термостата. Мощность 500 ..

Наша цена: без НДС

27,98

Описание продукта

Купить

Нагревательный стержень 600 Вт

Электрический нагревательный стержень для лестничных радиаторов без термостата. Мощность 600 ..

Наша цена: без НДС

28,51

Описание продукта

Купить

Нагревательный стержень 700 Вт

Электрический нагревательный стержень для лестничных радиаторов без термостата.Мощность 700 ..

Наша цена: без НДС

29,04

Описание продукта

Купить

Розетка термостата

Торцевой термостат для нагревательных стержней, используемых для . .

Наша цена: без НДС

24,24

Описание продукта

Купить

Нагревательный стержень с термостатом, 150 Вт — белый

Электрический нагревательный стержень с термостатом для лестничных радиаторов..

Наша цена: без НДС

43,12

Описание продукта

Купить

Нагревательный стержень с термостатом, 300 Вт — белый

Электрический нагревательный стержень с термостатом для лестничных радиаторов ..

Наша цена: без НДС

45,08

Описание продукта

Купить

Нагревательный стержень с термостатом, 600 Вт — белый

Электрический нагревательный стержень с термостатом для лестничных радиаторов. .

Наша цена: без НДС

47,04

Описание продукта

Купить

Нагревательный стержень с термостатом, 900 Вт — белый

Электрический нагревательный стержень с термостатом для лестничных радиаторов ..

Наша цена: без НДС

49,00

Описание продукта

Купить

Нагревательный стержень с термостатом, 1200 Вт — белый

Электрический нагревательный стержень с термостатом для лестничных радиаторов..

Наша цена: без НДС

50,96

Описание продукта

Купить

Эл.

нагревательный стержень с термостатом, 150 Вт — хром

Электрический нагревательный стержень с термостатом для лестничных радиаторов ..

Наша цена: без НДС

45,08

Описание продукта

Купить

Эл.нагревательный стержень с термостатом, 300 Вт — хром

Электрический нагревательный стержень с термостатом для лестничных радиаторов ..

Наша цена: без НДС

47,04

Описание продукта

Купить

Эл. нагревательный стержень с термостатом, 600 Вт — хром

Электрический нагревательный стержень с термостатом для лестничных радиаторов..

Наша цена: без НДС

49,00

Описание продукта

Купить

Эл.

нагревательный стержень с термостатом, 900 Вт — хром

Электрический нагревательный стержень с термостатом для лестничных радиаторов ..

Наша цена: без НДС

59,06

Описание продукта

Купить

Эл.нагревательный стержень с термостатом 1200 Вт — хром

Электрический нагревательный стержень с термостатом для лестничных радиаторов ..

Наша цена: без НДС

52,92

Описание продукта

Купить

Термины Жидкость незамерзающая,
5 литров

Незамерзшая жидкость, смесь для солнечного контура или отопление

Наша цена: без НДС

18,33

Описание продукта

Купить

zuzana pred 2 mesiacmi
Добр Вецер,
chcela by som порадит охладом пирлы к радитору ребрковму облму 750 x 1290. Ak pirla by k tomuto raditoru bola najvhodnejia? Мала, автор: som zujem o
pirlu с термостатом bielej farby, len neviem, ak vkon by bol najvhodnej.
Просм против раду, Дакуджем за одповед.
ОдповедайЗдиелат
Обжок
podlahove-vykurovanie.sk zuzana pred 2 mesiacmi
Добр день, со скености Vm mem poradit, aby ste si kpili pirlu o
велкости 600Вт. Predsa obsahuje aj termostat, take v prpade potreby si
vkon viete ubrat.
http: //www.atria.sk/el-tyc-s-t ….Пекн ден
ОдповедайЗдиелат
Обжок
sabo pred 3 mesiacmi
Добрый день, Мам зауем о эл.тыц с термостатом 300Вт, радиатор 450/730. Staci kupit tieto dve veci, aby sa radiator dal na stenu, strcil do zasuvky a грибовал? Alebo treba na druhu stranu radiatora dat nejaky ‘zaslepovaci alebo iny vent …. «, prip.nieco ine? V kupelni nemam CK ani priamy pripoj na vodu.
ОдповедайЗдиелат
Обжок
подлахове-выкурование.sk sabo pred 3 mesiacmi
Добр день, ак chcete pouit rebrkov raditor len na elektrick, teda
непрпаять ай на котол потребовать теда ребрк, электрик пирлу а
jednu tto ztku http: //www. atria.sk/zatka-ivar ….
Rebrk ma tri otvori, jednu na odvzdunovac vent, druh na elektrick
pirlu a tretie muste заслепить.

Пекн ден.
ОдповедайЗдиелат
Обжок
sabo podlahove-vykurovanie.sk pred 3 mesiacmi
dakujem a elektricku spiralu si mozem namontovat aj na pravu aj na lavu stranu? je to lubovolne?
ОдповедайЗдиелат
Обжок
подлахове-выкурование.sk sabo pred 3 mesiacmi
нет, чтобы Je plne jedno, aj dolava aj doprava. Teda zo spodku.

Пекн ден
ОдповедайЗдиелат
CO JE TO?
Галстук NA PODLAHOVE-VYKUROVANIE.SK
underfloor-heating-sofa.eu — Ребрков радиаторный ровн
21 коментров пред 3 мезиакми
Обжок
Адриана Добр ден. Ребрков радитор са мус напл нить вд до плна. Nemuste sa bt, e ho roztrhne, je na to predsa stavan. Aj v
underfloor-heating-s Slovakia.eu — Rozdelovace pre podlahovku s cerpadlom
4 коментров пред 4 мезиакми
Обжок
АТРИЯ.СК «Добр день, всего самозрэйме ние правда». Co viem, tak rzne materily by sa nemali naprklad dotkat priamo seba.
underfloor-heating-s Slovakia. eu — термостат Manulne
2 коментров пред 3 мезиакми
Обжок
podlahove-vykurovanie.sk Dobr den, ku kotlu Berreta Mynute moete pouit akkolvek termostat z tejto ponuky
underfloor-heating-s Slovakia.eu — Rozdelovace pre podlahov vykurovanie
22 коментров пред 4 мезиакми
Обжок
podlahove-vykurovanie.sk Добр рно. Так ако степ попсали в Ниеже.Proste kad termostat sa d nastavit tak, e

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.
комментарии предоставлены

Системы водяного отопления и принадлежности от Pexheat.com

Предоставление решений для теплого пола и сантехники
Сделай сам и профессиональный установщик

Добро пожаловать в Pexheat

Здравствуйте, покупатель,

Pexheat — это компания по проектированию и продаже систем теплого пола с полным комплексом услуг. Мы предлагаем наши услуги профессиональным подрядчикам, домовладельцам и всем, кто нуждается в высококачественном, но доступном по цене оборудовании излучающего и электрического отопления полов. Просмотрите наш онлайн-каталог, чтобы получить полный список продуктов и приобрести их в нашем интернет-магазине.

Почему Radiant? Простая правда в том, что; люди этого хотят.

  1. Комфорт — ноги остаются теплыми, голова остается прохладной, идеальная кривая нагрева.
  2. Эффективность — горячий воздух поднимается вверх, но теплые полы сохраняют тепло там, где мы живем.
  3. Качество воздуха — в помещении не разносится пыль или микробы.
  4. Свобода дизайна — не слышу, не вижу. Поместите мебель где угодно, везде тепло.

Выполнение проекта системы лучистого отопления с первого раза может оказаться сложной задачей, поэтому мы предоставляем полный комплекс услуг по проектированию системы, гарантируя, что вы правильно завершите проект с первого раза. Поскольку для нас важно безупречное обслуживание клиентов, мы делаем каждый проект «нашим».

Почему Pexheat? Потому что «мы это понимаем».

  1. Опытный дизайнерский персонал — Проекты разрабатываются сертифицированными опытными дизайнерами в соответствии с отраслевыми стандартами. Ваш проект — это наш проект.
  2. Гибкий дизайн в соответствии с вашими потребностями.
  3. Мы предлагаем бескомпромиссную целостность и продукцию высочайшего качества.

Для получения дополнительной информации о наших продуктах или услугах, а также для БЕСПЛАТНОЙ оценки свяжитесь с командой Pexheat сегодня!

Pexheat — Radiant Done Right.

Оценка

Бесплатная полная консультация по установке вашей системы теплого пола

Независимо от того, являетесь ли вы профессионалом в области теплого пола или хотите сделать это самостоятельно, Pexheat может помочь вам определить, что вам нужно для дизайна вашего лучистого пола. Заполните нашу форму запроса сметы и получите бесплатную смету материалов.

Скидки

Pexheat.com представляет Watts Radiant ProMelt Systems

Электрические коврики и кабели для плавления снега

Pexheat.com с гордостью сообщает, что теперь мы поставляем электрическую систему снеготаяния ProMelt от Watts Radiant. Избавьтесь от работы по стрижке снега с проездов и пешеходных дорожек .

Если вы когда-либо хотели установить систему снеготаяния на ступеньках и проездах, но обнаружили, что установка гидронной системы снеготаяния является слишком дорогостоящей и сложной.Тогда электрические нагревательные маты и кабели для таяния снега Watts Radiant ProMelt могут быть именно тем, что вам нужно.

Красота зимнего снегопада приносит еще:

  • Риск поскользнуться и упасть на лестнице и переходах
  • гусеница по соли / льду / снегу
  • увеличивает затраты и усилия на лопатку и вспашку.

Система снеготаяния может сэкономить:

  • время
  • деньги
  • предотвратит повреждение вашей прогулки, проезжей части и полов.

Что такое электрическая таяние снега?

Электрическое таяние снега включает установку нагревательного элемента под внешними поверхностями. При активации поверхность нагревается, а снег или лед растапливаются. Это так просто.

Кабель

ProMelt предварительно настроен на заводе на мощность 38 Вт / кв. Фут. для систем 120 В переменного тока и 50 Вт / кв. фут. для системы на 208, 240 и 277 В переменного тока.

Системой таяния снега можно управлять с помощью таймера или множества автоматических датчиков.

Коврик для таяния снега ProMelt в бетонной плите
Кабель для таяния снега ProMelt в бетонной плите

Коврики и кабели ProMelt могут быть установлены в:

  • Бетонные плиты
  • Асфальтовые приводы
  • Под камнем или брусчаткой
  • Под керамическую плитку

Электрический снеготаятель может быть установлен в:

  • Лестница
  • Дорожки
  • Тяговые полосы на холмах
  • Парковочные места
  • Патио

Два разных метода установки

Простота отличает коврики ProMelt от других продуктов для снеготаяния. Ватты разместили провода за вас, поэтому установка выполняется быстрее и без проблем.

  • Коврики легко подогнать под поверхности любой формы и размера.
  • Легко обрезанные коврики для перемещения по углам и поворотам.
Универсальность делает кабель ProMelt фантастическим выбором для вашего проекта по таянию снега. Любой размер, любая форма

  • Прост в установке и подходит для поверхностей любых форм и размеров.
  • Разместите кабель в зависимости от ваших потребностей в обогреве.
  • Более низкая стоимость
Свяжитесь с нами, чтобы узнать, подходит ли ProMelt для таяния снега на вашей следующей работе.

Pexheat.com объявляет о выпуске

Вт Radiant SmartTrac Radiant Panel Solution

Модульная неструктурная излучающая система чернового пола

Pexheat. com с гордостью объявляет о выпуске решения SmartTrac Radiant Panel Solution от Watts Radiant. Radiant, умный путь.

Существует множество решений для панелей черного пола. Watts Radiant выполнили свою домашнюю работу и разработали одну из самых простых спальных систем в отрасли. Если вы не можете залезть под пол для системы лучистого пола, то верхний пол — ваше единственное решение для лучистого теплого пола. Если ваша излучающая труба должна быть установлена ​​поверх чернового пола или существующей бетонной плиты, либо на стенах или потолке.SmartTrac подойдет под ваш проект.

SmartTrac компании Radiant мощностью

Вт — это неструктурная модульная плата, предназначенная для чернового пола,
настенное и потолочное лучистое отопление и охлаждение. Изготовлен из
МДФ (древесноволокнистая плита средней плотности) толщиной 5/8 дюйма (15,88 мм) и предназначен для использования
с 3/8 дюйма (9,5 мм), ASTM F876 PEX или ASTM F2623 PERT.

Характеристики системы SmartTrac:

ПРОСТОЙ
Однопанельное решение

ЧИСТЫЙ
Не требует грязного силикона

ЛЕГКИЙ
2-1 / 2 фунта. (1 кг) на квадратный фут

ГИБКИЙ
Настроить под любое пространство

ОТВЕТСТВЕННЫЙ
Реагирует быстрее бетона

ТОНКИЙ
Сверхнизкий профиль, 5/8 дюйма (16 мм), разработан для труб 3/8 дюйма

ПРОСТОТА УСТАНОВКИ
Значительно сократить время установки

БЫСТРО
Устранение задержек в расписании и лечении

ЗЕЛЕНЫЙ
Минимум 92% вторичного сырья, исключение из CARB ULEF

Панели SmartTrac SmartTrac работает с трубками RadiantPERT ™ компании Watts Radiant и трубками RadiantPEX + ™ .
Черновой пол SmartTrac, сияющий под паркетным полом Черновой пол SmartTrac Radiant под плиткой

SmartTrac, простой в настройке и быстрой установке, является гибким решением для любого нового строительства или проекта реконструкции. С выпуском системы подпольных панелей SmartTrac вы получаете:

  • Обеспечивает тихое, равномерное и комфортное тепло
  • Настроить под любое пространство
  • Быстрая и простая установка
  • Работает с любым напольным покрытием
  • Разработан для трубок из PEX / PERT 3/8 дюйма

Свяжитесь с нами, чтобы получить бесплатную смету теплого пола и узнать, как использовать панели SmartTrac в вашей следующей работе.

Pexheat.com представляет

Вт Radiant RadiantPERT Tubing

Вторичная переработка только в промышленности

Pexheat. com с радостью объявляет о выпуске труб RadiatPERT Radiant Floor Tubing от Watts Radiant. Эта трубка изменит отрасль.

Вы думали, что знаете все типы труб Radiant Floor Tubing, подумайте еще раз. PERT Tubing составляет около 25% радиационных трубок, установленных в Европе. Теперь это здесь, в США.

RadiantPERT имеет те же свойства теплопередачи и кислородного барьера, что и стандартный промышленный излучающий PEX, но с некоторыми дополнительными преимуществами.

  • Больше гибкости
  • Проверенная производительность
  • Рекорд за 30 лет
  • Рассчитан на 180 ° F при 80 фунт / кв. Дюйм
  • ПОНИЖЕННАЯ ЦЕНА
RadiantPERT Труба излучающего пола

«Ангел на плече» Гарантия

Помимо всех этих характеристик, Watts Radiant Heat предоставляет лучшую гарантию в отрасли.Pexheat.com с гордостью предлагает RadiantPERT с заводской гарантией на ЗАМЕНУ 25 лет. Это означает, что если через 25 лет трубка выйдет из строя, Watts Radiant оплатит затраты на рабочую силу и материалы для замены системы. Например, трубка в плите выходит из строя, Уоттс заменит плиту. Вы не получите такой гарантии больше нигде. Для получения гарантии не обязательно быть обученным профессионалом. Просто установите его в их руководство, и вы «как Флинн». Это как ангел-хранитель на плече.

Гарантия на излучающие трубки мощностью

Вт

Почему бы вам выбрать другую марку трубок из полиэтиленгликоля для вашего проекта лучистого теплого пола?

Свяжитесь с нами, чтобы узнать, какое решение для трубок лучше всего подходит для вас.

объявляет о выпуске новой излучающей гибкой теплообменной пластины Watts

Pexheat. com с радостью объявляет о выпуске нового продукта из нашей линейки продуктов Radiant Floor Heating — Watts Radiant FlexPlate, революционно нового типа плит для теплого пола. Основным материалом пластины является специально обработанный натуральный графит, придающий FlexPlate уникальные свойства теплопроводности.Обширные испытания производительности показывают, что FlexPlate превосходит стандартные алюминиевые пластины. Такое повышение производительности максимизирует термический КПД любой излучающей системы под полом за счет использования более низких температур воды на входе. В некоторых случаях FlexPlate разрешает использование источников с более низкой температурой, таких как модулирующие конденсационные котлы, насосы

для теплоносителя и солнечные тепловые системы. FlexPlate легкий, гибкий, легко режется до нужной длины и отличается простой установкой скобами.

FlexPlate — это революционно новый тип плит для теплого пола.
Основным материалом пластины является специально обработанный натуральный графит, обеспечивающий теплопроводность FlexPlate на 50% выше, чем у алюминия. Обширные испытания производительности показывают, что FlexPlate превосходит экструдированные алюминиевые пластины.

Планшеты

FlexPlates легкие, гибкие, легко режутся ножницами или универсальным ножом, легко скрепляются скобами и не имеют острых краев, требующих шлифовки.

Графитовые пластины FlexPlate устанавливаются на 40% быстрее, чем алюминиевые.

Выучить

Хотите узнать больше о лучистом тепле?

Требуются инструкции по установке?

Загрузите их здесь. — Это руководства, предоставляемые производителями продаваемой нами продукции. Наши сияющие конструкции

Проблемы с чтением руководств и форм? Загрузите последнюю бесплатную версию Adobe Reader.

Бетонные полы с подогревом — Теплый пол

Современный бетон в Восточном Провиденсе, Род-Айленд

Обогрев дома с помощью печи с принудительной подачей воздуха — не единственный вариант, когда у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную жилую среду, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого теплого пола, довольно проста: в бетонную плиту во время заливки устанавливаются трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Бетонный пол с подогревом дает следующие преимущества:

  • Ваши ноги всегда горячие
  • Температура стабильная, и ее легко контролировать
  • Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
  • Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы, как правило, будете платить более низкие коммунальные расходы, чем при использовании системы с принудительной подачей воздуха, потому что лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое излучающее напольное отопление, как оно работает, о преимуществах излучаемого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и ощущайте тепло.Логичный вывод — жар нарастает. Возможно, это логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло чашки кофе, если приложите к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность отдает тепло более холодной поверхности.

Подумайте, как солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества внутрипольного отопления

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы водяного теплого пола в бетонные полы.

Помимо экономии на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу бетонного пола в вашем доме больше не будет горячих или холодных точек — просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточного воздуха, которое быстро поднимается к потолку, тепло от теплого пола равномерно распределяется по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Лучистое напольное отопление — более здоровая альтернатива традиционному воздушному отоплению, потому что воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому.Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта беспыльная операция может быть особенно полезной для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его незащищенным, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон — здоровая альтернатива).

Сияющее тепло невидимо и бесшумно

Одним из самых больших плюсов лучистого тепла является то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов приточно-вытяжной системы или лязг труб настенного радиатора. Кроме того, что вы чувствуете тепло и комфорт, вы даже не заметите, что система работает.

Экологичность с лучистым теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают многочисленными экологическими преимуществами.Вот некоторые из них:

  • Меньше энергии требуется для достижения лучшего теплового комфорта при более низких настройках термостата.
  • Пропускная способность воды в 3500 раз превышает способность переносить энергию.
  • Может использоваться с различными энергоэффективными источниками тепла, такими как солнечные и геотермальные.
  • Улучшение качества воздуха в помещении.
  • Излучающие системы, в которых вместо медных труб используются трубы из полиэтиленгликоля, ускоряют подачу горячей воды и сокращают потери воды. Стенки труб из PEX обеспечивают лучшую изоляцию, чем медь.
  • Уменьшает количество строительных материалов, необходимых для скрытия воздуховодов и компенсации высоты потолка.
  • Обеспечивает большую полезную площадь, что позволяет использовать меньшее пространство без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED (Лидерство в энергетике и экологическом дизайне) для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации домостроителей. Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем лучистого панельного отопления и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными методами теплого пола являются:

  • Электрически через нагретые кабели, сетку, предварительно отформованные маты или элементы, залитые в пластиковые пленки
  • Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта.По данным Ассоциации излучающих панелей, электрические системы обычно дешевле, чем гидронные системы, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты энергоснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако доступны низковольтные системы, которые могут работать от напряжения всего 24 В, с использованием трансформатора для снижения сетевого напряжения, согласно RPA. Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

Гидронные системы дают больше гибкости в выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию.Однако не всегда нужно покупать отдельный бойлер. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от него двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубка PEX vs. металлическая труба:

Обогрев бетонных полов с помощью воды — не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.В тысячах домов-трактиров, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовалась система, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и в конечном итоге корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному, гибкому пластику, изготовленному из сшитого полиэтилена.PEX обладает свойствами, которые делают его идеальным для систем водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук текущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы лучистого теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

  • Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
  • Котел — водонагреватель
  • Насос — для циркуляции воды по трубке, расположенной под полом.
  • Трубы — вода будет циркулировать по трубам, проходящим под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
  • Квалифицированный установщик системы — Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
  • Квалифицированный проектировщик систем — как и любая механическая система, квалифицированный и опытный дизайнер должен разрабатывать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощность различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.

Проектировщик должен провести анализ потерь тепла в вашем доме или здании для каждой комнаты, а также пошаговый процесс определения размеров системы.

Источники информации:

2018 Radiant Comfort Guide, Radiant Professionals Alliance

Теплый пол Технические характеристики и порядок монтажа

By SunTouch® Подразделение Watts Water Technologies, Inc.

Идеальное решение практически для любого типа напольного покрытия.

Представляем

Коврики

UnderFloor — идеальное решение практически для любого типа напольного покрытия.

Эти специальные маты согревают существующие полы без необходимости замены напольных покрытий.

Если у вас есть доступ под полом, просто закрепите коврики UnderFloor между балками.

SunTouch UnderFloor — это безопасный и эффективный электрический обогреватель пола для внутренних помещений. Он предназначен только для установки под деревянным черным полом в жилых и легких коммерческих помещениях. Он не предназначен для других целей, таких как таяние снега на крышах.

Любое использование или установка этого продукта, отличное от того, что указано в данном руководстве по установке, аннулирует Ограниченную гарантию.

SunTouch UnderFloor рассчитан на мощность около 10 Вт / кв. футов площади пола. Температура теплого пола зависит от того, насколько хорошо утеплен пол, а также от изоляционных свойств напольных материалов. Если пространство балок герметизировано от утечки воздуха, внешние балки обода изолированы, а нижняя сторона пола изолирована, большинство полов можно нагреть на 15 ° F выше, чем в противном случае.

Из-за изоляционных свойств ковра, полы с ковровым покрытием могут не нагреваться так же, как и раньше.Пол может достигать или не достигать такого повышения температуры, и не делается никаких заявлений относительно производительности какой-либо системы.

Для достижения наилучших результатов установите под матом стекловолокно без облицовки R-1 9 или R-1 3 (или аналогичное).

Не используйте изоляцию под ковриком с более чем R-1 9 и не более чем R-1 1 наверху черного пола, включая все напольные покрытия, коврики и другие предметы, размещенные сверху. SunTouch UnderFloor можно использовать для обогрева комнаты, а также для обогрева пола при условии, что теплопотери в комнате находятся в пределах возможностей мата.Дизайнер должен определить, достаточно ли выходной мощности SunTouch UnderFloor для соответствия теплопотери конструкции.

Коврик для пола SunTouch

Коврик состоит из нагревательного кабеля, фольгового «радиатора» для создания излучающей поверхности и набора силовых кабелей для подключения к контроллеру пола. Эти маты производятся в размерах, подходящих для обогрева секций балок, расположенных на расстоянии 12 дюймов, 16 дюймов и 19 футов 2 дюйма по центру.

Коврики

рассчитаны на 120 или 240 В переменного тока. Выберите длину мата, чтобы она соответствовала доступному пространству балок.Для заполнения большей площади можно использовать несколько матов, однако они должны быть соединены вместе параллельно (а не последовательно), если они должны быть подключены к одному контроллеру. НИКОГДА не комбинируйте коврики 1 на 20 В переменного тока с матами на 240 В переменного тока.

Часть 1: Проектирование подпольной системы SunTouch

Как правило, SunTouch UnderFloor следует устанавливать на всех участках пола, где требуется утепление пола. Его можно установить как для обогрева пола, так и для обогрева помещения. Если SunTouch устанавливается для обогрева помещения, сначала выполните расчет теплопотерь.Используйте RadiantWorks® или аналогичную программу для расчета теплопотерь комнаты (комнат).

Ожидается, что

SunTouch обеспечит около 34 БТЕ / час / кв.фут. мат. Это предполагает, что маты установлены в соответствии с данным руководством, включая использование надлежащих методов изоляции.

Убедитесь, что изоляция установлена, как показано на стр. 10. Для эффективности матов UnderFloor необходимо наличие «мертвого воздушного пространства». Этот результат также предполагает наличие напольного покрытия, отличного от ковра и подкладки. Производительность значительно снизится из-за коврового покрытия пола и / или отсутствия надлежащей теплоизоляции.

Определите, сколько мата необходимо для установки

Чтобы определить необходимое количество мата, воспользуйтесь одним из двух подходов:

1. Для приблизительной оценки умножьте площадь от стены до стены на 75% — 80%. Преобразуйте это в погонные футы мата и выберите длину мата, показанную на следующих страницах.

2. Для точного измерения загляните под черновой пол, чтобы увидеть, где можно скрепить коврики. Внимательно осмотрев каждый отсек для балок, измерьте длину открытого пространства в этом отсеке, на которое может поместиться мат, и выберите из таблицы мат, который подходит для этого места.

Помните, что эти маты нельзя укоротить, чтобы они поместились, или каким-либо образом модифицировать их для соответствия нескольким отсекам балок. Не включайте в эти измерения области, содержащие предметы, которые могут помешать установке мата (воздуховоды возвратного воздуха, каналы подачи, осветительные приборы и т. Д.).

Там, где не установлены маты, пол наверху не сильно нагревается.

Соединение нескольких матов вместе

Каждый мат предназначен для установки только в одном отсеке для балок.

Коврики нельзя обрезать короче, чтобы они соответствовали более коротким пролетам балок, или модифицировать каким-либо образом для заполнения нескольких отсеков балок; более одного мата можно установить в отсеке балки, где есть барьеры, такие как поперечные распорки. Типичная установка показана ниже.
Поскольку для обогрева зоны пола может потребоваться несколько матов, они должны быть соединены параллельно (а не последовательно) в распределительной коробке под полом, а затем оттуда подан электрический провод к блоку управления датчиком пола.Выбирайте маты для упрощения электромонтажа. Если все провода питания окажутся в одном конце комнаты, будет намного проще соединить их в распределительной коробке.

Распределительная коробка должна быть доступна после завершения всех отделочных работ. Убедитесь, что коврики установлены так, чтобы это было возможно

Требования к напряжению коврика

Контроллеры

SunStat работают на двойное напряжение 120/240 Вольт.

Выберите либо программируемый элемент управления SunStat Pro, либо непрограммируемый элемент управления SunStat с матами на 120 В переменного тока или на 240 В переменного тока. НО НИКОГДА не смешивает маты на 120 В переменного тока с матами на 240 В переменного тока.

Соблюдайте эти общие рекомендации по напряжению:

1. Для площадей общей площадью около 190 кв. Футов (около 15 ампер) используйте маты на 120 В переменного тока с 1 SunStat

на 20 В переменного тока.

2. Для областей, превышающих приблизительно 190 кв. Футов и до приблизительно 350 кв. Футов, используйте маты на 240 В переменного тока с любым из SunStat, чтобы получить маты общей мощностью 14 А или меньше.

3. Используйте маты на 240 В переменного тока с системой управления SunStat с двойным напряжением 240 В переменного тока SunStat Relay для матов общей мощностью более 14 А при 240 В переменного тока.
Независимо от требований к напряжению в конкретной установке, убедитесь, что автоматический выключатель выдерживает нагрузку. Следуйте всем электрическим правилам для определения размера прерывателя.

Органы управления с датчиком пола

Для управления системой SunTouch UnderFloor установите программируемый или непрограммируемый элемент управления, датчик пола SunTouch SunStat или SunStat с системой Relay. Датчик должен быть установлен в соответствии с инструкциями.
См. Каталог SunTouch или свяжитесь с нами по адресу contact @ flooringsupplyshop.com для получения дополнительной информации.

Эти эффективные коврики, внесенные в список UL, обеспечивают мощность 10 Вт / кв. футов площади пола (около 34 БТЕ / час / кв. фут).

Коврики UnderFloor согреют деревянные, виниловые, ламинатные или кафельные напольные покрытия.

С матами UnderFloor большинство полов можно нагреть на 12–15 ° F выше, чем в противном случае.

Полы с ковровым покрытием не нагреваются так сильно, как другие напольные покрытия, из-за высокой теплоизоляции ковра и набивки. Вы можете почувствовать повышение температуры пола всего на 6–10 ° F, что может вас удовлетворить, а может и не удовлетворить.Изоляция, установленная под матами, необходима для завершения установки.

Обратите внимание на преимущества матов UnderFloor:

1. Простая установка скоб между балками пола.

2. Произведено почти 40 различных длин с шириной 12 дюймов, 16 дюймов и 19,2 дюйма. Коврики любого размера (одинакового напряжения) можно комбинировать для обогрева помещения любого типа.

3. Модели на 120 и 240 В переменного тока для малых и крупных проектов.

4. Нагревательная проволока высочайшего качества с армированием из арамида, высокотемпературной изоляцией из ETFE и бескислородными медными сплавами, обеспечивающими коррозионную стойкость, термостойкость, стойкость к истиранию и долговечность.

5. Экранированный и полностью заземленный 10 футов. шнур питания для безопасности и долговечности на стройплощадке (более длинные по запросу). Провода питания имеют цветовую маркировку для 120 В переменного тока и 240 В переменного тока.

Осторожно: Не укладывайте маты UnderFloor в растворе или цементе и не устанавливайте их в той же контролируемой зоне, что и маты SunTouch или кабели WarmWire. Эти изделия имеют разную тепловую мощность и изготавливаются для различных целей.

Часть 2: Предварительная подготовка электрооборудования

Защита от перегрузки по току цепи и защита GFCI

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).Если коврики получают питание напрямую через элементы управления SunStat Pro или SunStat, они уже имеют встроенный GFCI для защиты матов ( не устанавливают автоматический выключатель типа GFCI для питания системы SunStat или SunStat Relay, потому что соответствующие GFCI могут конфликтовать и вызвать проблемы).

Если используется другой тип управления или реле, не имеющее встроенного GFCI класса A, для защиты матов необходимо использовать автоматический выключатель GFCI с индикацией.
Этот выключатель GFCI служит локальным разъединителем.

ПРИМЕЧАНИЕ. Соблюдайте все местные строительные и электрические нормы.

Рекомендуется устанавливать систему на отдельной выделенной цепи, непосредственно с панели автоматического выключателя.

Однако небольшие системы могут подключаться к существующей цепи. Проконсультируйтесь с электриком.

Убедитесь, что имеется достаточная емкость для коврика (ковриков), а также любых других предметов, которые могут использовать эту цепь.

Коврик (и) не следует устанавливать в цепи с другим GFCI (выключателем или розеткой), цепью освещения (низкое напряжение, галоген или другие типы, в которых используются балласты или трансформаторы, которые могут создавать помехи) или цепью двигателя (вытяжной вентилятор, джакузи и т. д.) из-за возможных помех, которые могут вызвать

GFCI на контроле ложного срабатывания. Автоматический выключатель, защищающий мат (-ы), должен быть не более 20 ампер.

Нагрузите автоматический выключатель не более чем следующим: 12 ампер на автоматический выключатель на 15 ампер, 16 ампер на автоматический выключатель на 20 ампер.

Для большей нагрузки потребуются дополнительные автоматические выключатели.

Подбирайте маты так, чтобы через устройство управления SunStat проходило не более 15 ампер.

120 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления.- 12 О.

12 ″ x 5,5 футов

12 ″ x 8 футов

0,6

167–204

12 ″ x 10,5 футов.

0.9

121–148

12 ″ x 13 футов

1,1

91-119

12 ″ x 16 футов

1,3

80–98

12 ″ x 19 футов

1.5

67 — 82

120 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления — 16 O. C.

Размер мата

Сила тока

Диапазон сопротивления (Ом

16 ″ x 4 фута.

0,4

258 — 315

16 ″ x 6 футов

0,6

173 — 211

16 ″ x 8 футов.

0,8

126–154

16 ″ x 9. 5 футов

1,0

101 — 123

16 ″ x 12 футов

1,3

82–101

16 ″ x 14 футов

1,5

69–85

16 ″ x 16 футов

1.7

63–78

16 ″ x 18 футов

1,9

53 — 65

16 ″ x 19,5 футов

2,1

45–56

120 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления. — 19,2 О. С. .

Размер мата

Сила тока

Диапазон сопротивления (Ом

19,2 ″ x 4,5 фута

0,7

170–207

19,2 ″ x 6,5 футов

0.9

127–155

19,2 ″ x 8 футов.

1,0

103–126

19,2 ″ x 9,5 футов

1,3

83-102

19,2 ″ x 11,5 футов

1. 5

71–87

19,2 ″ x 13 футов

1,7

63–78

19,2 ″ x 14,5 футов.

1,8

54 — 66

19,2 ″ x 16 футов

2.1

45–56

Большие системы на одной системе контроля уровня пола

Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним элементом управления датчиком пола, используйте SunStat с элементом управления Relay для лучшей производительности.

Для получения дополнительной информации обратитесь на сайт flooringsupplyshop.com или на завод.

Можно также использовать контактор (реле).Проконсультируйтесь с электриком по поводу использования контактора и обязательно защитите его выключателем GFCI.

Установить электрические коробки

Поле SunStat .

Определитесь с местом для управления датчиком пола. Обычно это будет в той же комнате, что и обогреваемый пол, но его можно установить практически в любом месте, если только он не находится в замкнутом пространстве, где поток воздуха ограничен. Чтобы добраться до этой коробки с матами, провода питания мата и провода датчика можно при необходимости удлинить с помощью провода соответствующего размера в распределительной коробке.

Электрический шкаф управления может быть пластиковой глубокой коробкой с одной секцией, но при выборе правильной коробки для конкретного применения обязательно соблюдайте все электрические требования к заполнению коробки, заземлению и т. Д.

Блок управления должен располагаться на внутренних стенах, обычно на расстоянии 60 дюймов от пола, в соответствии с требованиями норм.

ПРИМЕЧАНИЕ. Длина провода датчика SunStat может составлять до 50 футов с удлинением провода 22 или 24 AWG.

240 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления.- 12 О.

Размер мата

Сила тока

Диапазон сопротивления (Ом

12 ″ x 10,5 футов.

0,4

500–611

12 ″ x 16 футов

0. 6

336–411

240 В — Размеры матов под полом, сила тока и диапазоны сопротивления — 16 O.C.

Размер мата

Сила тока

Диапазон сопротивления (Ом

16 ″ x 8 футов.

0,4

521 — 636

16 ″ x 12 футов

0,6

362–443

16 ″ x 16 футов

0,8

253 — 310

16 ″ x 19. 5 футов

1,0

207–253

240 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления — 19,2 О. С. .

Размер мата

Сила тока

Диапазон сопротивления (Ом

19.2 ″ x 6,5 футов

0,4

526–643

19,2 ″ x 9,5 футов

0,6

359–439

19,2 ″ x 13 футов.

0,9

256 — 313

19.2 ″ x 16 футов

1,0

207–253

19,2 ″ x 19 футов

1,3

167–204

Другие распределительные коробки: Настоятельно рекомендуется установить отдельную стальную электрическую распределительную коробку под черным полом или в стене в месте, к которому могут быть проложены провода питания мата.

Отдельный отвод проводов
может быть проведен от блока управления до этой распределительной коробки. Это значительно упрощает установку системы.

Работа нижней плиты

Просверлите отверстие в нижней пластине стены, чтобы проложить силовую проводку от блока управления к матам под полом.

Черновая проводка

Установите электропроводку от выключателя источника питания к распределительной коробке управления, а затем к распределительной коробке под полом для проводов мата.

Оставьте 6–8 дюймов дополнительного провода на блоке управления и распределительной коробке. Обратитесь за помощью к электросхемам в Части 6.

Схема, показывающая метод 1 установки датчика температуры пола на черный пол.

Установите датчик SunStat Sensor

Датчик температуры пола поставляется с системой управления SunStat и должен быть правильно установлен для контроля температуры пола.

Не забудьте разместить датчик на полу, где находится коврик.

Ниже приведены рекомендуемые методы установки датчика.Могут использоваться другие эквивалентные методы.

Перед установкой датчика обязательно проверьте его омметром.

Метод 1. Поскольку датчик может быть трудно установить на некоторых существующих этажах, датчик можно разместить под черным полом.

Однако имейте в виду, что температура, которую дает датчик, не будет истинной температурой поверхности пола, и может потребоваться соответствующая регулировка контроля пола.

Просверлите отверстие в нижней пластине стены, чтобы пропустить провод датчика.

Протяните провод датчика вниз от блока управления через пол. (Для этого может потребоваться рыболовная лента.)

Самый точный метод — просверлить отверстие длиной 3/4 ″ –1 ″ под углом в основании чернового пола (сверление под углом предотвращает прокалывание поверхности пола). Найдите это отверстие в отсеке для балок прямо над местом, где будет установлен мат, примерно в 2 дюймах от балки. Вставьте датчик в угловое отверстие и заклейте его клеем. Изолируйте датчик дополнительной изоляцией «blueboard» или стекловолокном, толщиной 1-2 дюйма и квадратом 6 дюймов, приклеенной и запечатанной под датчиком. Это изолирует датчик от обогреваемого пространства балок и обеспечит более точную температуру поверхности пола.

Метод 2 . Если невозможно просверлить отверстие для установки датчика на черновом полу, его можно прижать к черному полу с помощью нейлоновой проволочной скобы.

Разместите датчик в отсеке для балки прямо над местом установки мата, примерно в 2 ″ от балки. Изолируйте датчик дополнительной изоляцией «blueboard» или стекловолокном, толщиной 1-2 дюйма и квадратом 6 дюймов. Это поможет изолировать датчик от обогреваемого пространства балок.

Метод 3: Удалите раствор на глубину от 1/4 до 1/2 дюйма. Установите датчик. Снова нанесите раствор на датчик и провод датчика.

Метод 3 . Если возможно, установите датчик непосредственно в зону покрытия пола или под ним.

Если поверхность пола облицована плиткой, можно удалить линию раствора и поместить датчик в эту линию.

Просверлите отверстие в стене за обшивкой плинтуса и непосредственно под распределительным щитом управления.

Пропустите датчик через заглушку вниз к просверленному отверстию рядом с полом и выведите его в пол над ним, где будет установлен нагревательный мат.

Разместите датчик на расстоянии не менее 1 фута от внешних стен и около центра пространства балок.

Завершите оставшуюся часть установки перед закрытием или повторной заливкой раствора по датчику.

Пример планировки кухни с использованием ковриков

Каждый коврик UnderFloor предназначен для установки только в одном отсеке для балок.Коврики нельзя обрезать короче, чтобы они соответствовали более коротким пролетам балок, или модифицировать каким-либо образом, чтобы заполнить несколько отсеков балок.

Однако более одного мата можно установить в отсеке с балками, где есть препятствия, такие как поперечные распорки или блокировки.

В этой планировке кухни для обогрева пола требуются четыре коврика 9,5 × 16 ″ и восемь 4 ′ × 16 ″.

Коврики соединяются параллельно (а не последовательно) в распределительных коробках под полом, затем электрический провод подается к контроллеру FloorStat.

Выберите маты для упрощения электромонтажа. Если все провода питания окажутся в одном конце комнаты, будет намного проще соединить их в соединительных коробках. Распределительные коробки должны быть доступны после завершения всех отделочных работ.

Часть 3: Установка коврика для пола

Важно — прочтите

Не позволяйте устанавливать фольгированный радиатор мата так, чтобы он контактировал с металлическими предметами, такими как

гвоздей, скоб, металлических труб, каналов отопления и балочных ремней.Держите коврик на расстоянии не менее 2 дюймов

от встроенных светильников (светильников и т. Д.), Вентиляционных и других отверстий.

Держите мат на расстоянии не менее 8 ″ от краев розеток и распределительных коробок, используемых для крепления поверхностных осветительных приборов.

Держите коврик на расстоянии не менее 2 дюймов от утопленных светильников (светильников и т. Д.), Вентиляционных и других отверстий.

Держите коврик на расстоянии не менее 6 дюймов. от термочувствительных предметов, таких как туалетные кольца, гибкие воздуховоды и другие предметы, рассчитанные на температуру ниже 194 ° F (90 ° C).Проконсультируйтесь с производителями этих товаров.

ПОМНИТЕ:

Обращайте особое внимание на места, где воздуховоды, проводка или другие предметы не позволяют установить коврик. Имейте в виду, что там, где не установлены коврики, соответствующая площадь пола выше

сильно не нагреется.

Перед установкой мата осмотрите все балки, а также нижнюю сторону черного пола на предмет гвоздей, шурупов или других острых предметов, которые выступают в полость балки.

Эти предметы могут повредить коврик, поэтому их необходимо удалить, отрезать или согнуть до нижней стороны чернового пола или боковой балки (балок).

Не используйте скобу , не обрезайте и не повреждайте фольгированную нагревательную часть мата.

Волокнистая сетка мата — это часть, которая будет использоваться для прикрепления мата к полости балки.

1. Измерьте расстояние между балками пола, где будет установлен мат (и).

Измерьте ширину коврика, выбранного для размещения между этими балками. Разница между этими измерениями определяет, сколько матовой сетки осталось для прикрепления скоб к каждой стороне балок.

Поскольку расстояние между балками пола может варьироваться, выполнение этих измерений поможет обеспечить центровку коврика между балками. Также целесообразно проверить соответствие коврика, удерживая

.

мат в полость балки.

2. Если мат начинается около балки обода, отмерьте примерно 6 дюймов от балки обода.

Это обеспечит достаточно места для силовых проводов коврика и предотвратит ненужный нагрев полости стены над полом.

3. Отмерьте 2 дюйма ниже чернового пола и отметьте балки с обеих сторон полости балки.

4. Чтобы удерживать провода питания во время установки мата, закрепите один гвоздь над проводами питания

5. Удерживая мат вдоль одной балки, начните прикреплять сетку мата скобами вдоль отметки 2 дюйма от основания. Для начала сшивайте каждые 4–6 дюймов примерно на 2 фута.

6. На другом конце мата вставьте гвоздь в балку на 2 дюйма ниже основания.Повесьте сетку коврика на ноготь. Это упростит прикрепление остальной части мата.

7. Продолжайте скреплять сетку мата на 2 дюйма ниже основания, через каждые 4-6 дюймов.

Затем удалите гвоздь с того конца, который удерживал его.

Установка кабеля питания

Если это еще не сделано, установите распределительную коробку под черным полом в пределах досягаемости силовых проводов мата.

При необходимости установите более одной распределительной коробки для больших работ.

Распределительная коробка должна оставаться доступной в соответствии с электротехническими нормами, поэтому тщательно продумайте расположение распределительной коробки, если потолок будет отделан после установки мата (ковриков).

Проложите провода питания от коврика (ковриков) к распределительной коробке, соблюдая все электрические и строительные нормы, используя

.

Распределительная коробка с несколькими наборами матовых выводных проводов, подключенных параллельно и подключенных к

блок питания. кабелепровод и дополнительные электрические коробки, где это необходимо.

Распределительная коробка с несколькими наборами матовых выводных проводов, подключенных параллельно и подключенных к источнику питания.

При использовании нескольких матов соблюдайте все электрические нормы, касающиеся максимальных значений «заполнения коробки».

Подключите провода параллельно (черный к черному, белый к белому), а не последовательно.

Подключите провода мата к падению мощности от распределительного щита управления или

Субуправление SunStat или контактор.

Опять же, не перегружайте управление.

Контроллер SunStat и Relay не должен быть нагружен матами более 15 ампер.

Часть 4: Окончательная разводка

Провода питания мата и провод датчика, подключенные к блоку управления в распределительной коробке.

Установите Control

Установите элементы управления для матов в соответствии со схемами подключения, прилагаемыми к элементам управления.

(см. Электрическую схему части 6).

Подключите провода источника питания, падение мощности к распределительной коробке мата, а провод датчика температуры пола к SunStat.Соблюдайте соответствующие процедуры подключения.

Рекомендуется обернуть проволочные гайки изолентой, чтобы закрепить провода в гайках, прежде чем вставлять элемент управления обратно в электрическую коробку.

Проверить систему

После того, как элементы управления установлены и подключены, ненадолго включите систему, чтобы проверить работу всех компонентов.

См. Инструкции по установке, прилагаемые к SunStat, для правильной настройки.

Без утеплителя коврик не нагреет пол.Когда SunStat запрашивает нагрев коврика, коврик начинает казаться теплым на ощупь в течение 1-2 минут или около того. Если это не

, проверьте настройки SunStat, соединения проводки и источник питания.

Наклейте предупреждающую этикетку

Наклейте этикетку с предупреждением о поверхностном нагреве (прилагаемую к данному руководству) на блок управления или поблизости от него.

Часть 5: Установите изоляцию

ПОМНИТЕ: Правильная изоляция и герметизация полости пола необходимы для работы матов SunTouch UnderFloor.

Установите изоляцию из стекловолокна с R-13 на R-19 под мат. Осторожно прижмите изоляцию к мату для достижения наилучшего результата и закрепите на месте стержнями, скобами или другим способом.

Зазор между изоляцией и матом допустим, но не дает наилучших результатов нагрева.

Обязательно выполните изоляцию в конце всех полостей обогреваемых балок. Установите изоляцию вертикально в этих областях, чтобы герметизировать концы нагретых участков балок, или через 6 дюймов после того, как мат «остановится» в пространстве балок, плотно прижмите изоляцию к черному полу и прикрепите скобами к черному полу.

Это гарантирует, что нагретый воздух не может выходить из обогреваемого пространства балок. Если этого не сделать, много тепла будет «уходить» по горизонтали через ленточные балки, балочные балки, внешние стены и открытые концы балок, и пол не будет нагреваться должным образом.

Закройте отверстия вокруг труб, канализационных трубопроводов, каналов, перекрытия балок и все другие зазоры силиконовым герметиком или уретановой пеной.

Схема подключения

Типовая электрическая схема подключения с FloorStat Control (120 В)
Выделенная цепь на 120 В, 20 А
(максимум) (должна иметь защиту GFCI, если только GFCI SunStat не используется
)

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормами и правилами, а также Национальным электротехническим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA70 и разделом 62 CEC, часть 1. .

Типовая электрическая схема подключения с функцией управления FloorStat (240 В)

Выделенная цепь 240 В, 20 А (максимум) (должна иметь защиту GFCI, если не используется GFCI SunStat).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами, и

Национальный электротехнический кодекс (NEC), особенно статья 424, часть IX NEC, ANSI / NFPA70 и раздел 62 CEC, часть 1.

Типовая электрическая схема подключения с контроллером SunStat и контактором (-ами) (240 В)

Выделенный 240-В. Цепь контактора имеет защиту GFCI класса A или B.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами, и

, Национальный электротехнический кодекс (NEC), особенно статья 424, часть IX NEC, ANSI / NFPA70 и раздел 62 CEC, часть 1.

Как подключить монитор LoudMouth Monitor к проводам питания коврика

На иллюстрациях показано, как подключить монитор LoudMouth к двум коврикам (слева) и как подключить LoudMouth к трем коврикам (справа).LoudMouth может контролировать не более трех матов одновременно.

ЗАПРЕЩАЕТСЯ оставлять кабели питания подключенными «последовательно» таким образом при окончательном подключении проводов; коврики недостаточно нагреваются. При окончательном подключении проводов маты необходимо соединять параллельно.

Часть 7: Руководство по поиску и устранению неисправностей

Если возникают проблемы с матом SunTouch UnderFloor или соответствующими электрическими компонентами, обратитесь к этому руководству по поиску и устранению неисправностей.
Если вы не обладаете квалификацией для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.

Любые работы по поиску и устранению неисправностей, связанные с электрооборудованием, должны выполняться при отключенном питании от цепи, , если не указано иное.
Хотя данное руководство по поиску и устранению неисправностей предназначено для помощи в решении проблем, возникающих при использовании системы обогрева пола SunTouch, результаты никогда не гарантированы. SunTouch не несет никакой ответственности за повреждения или травмы, которые могут возникнуть в результате использования данного руководства.

Проблема

Возможная причина

Решение

Элементы управления

Блоки

Измерение сопротивления матов вне диапазона, указанного на табличке с паспортными данными. Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой). Приобретите цифровой омметр, показывающий от 0 до 20 000 Ом, и повторно измерьте сопротивление.
Если измерение показывает обрыв или короткое замыкание, нагревательный провод поврежден. Запишите сопротивление между всеми проводами и обратитесь к производителю.
Если результат измерения немного ниже или выше, значит, на сопротивление повлияла комнатная температура. Установите температуру в помещении 75–85 ° F или обратитесь к производителю.
Измерение сопротивления может производиться более чем с одного мата, соединенного последовательно или параллельно. Любой из них даст ложные показания сопротивления. Убедитесь, что сопротивление измеряется только для одного мата за раз. При подключении к контроллеру более одного мата необходимо подключить несколько матов параллельно (т. Е. Черный к черному, белый к белому).
Омметр может быть настроен на неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом. Омметр обычно должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинальное сопротивление выше 200 Ом на табличке с паспортными данными. Если значение сопротивления выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.
Пол не греется. Мат поврежден. Измерьте сопротивление мата. Проверьте наличие «разрыва цепи» и «короткого замыкания», как подробно описано ранее в этом руководстве.В случае повреждения зафиксируйте сопротивление между всеми проводами и обратитесь к производителю.
Сработал GFCI, о чем свидетельствует световой индикатор на элементе управления. Индикатор может быть помечен «GFI», может быть под словами «Ожидание» или на кнопке с пометкой «Тест». Проверьте надежность соединения проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте коврик на предмет короткого замыкания, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и обратитесь к производителю.Если коврик не поврежден, замените элемент управления GFCI. Также см. «Конфликты GFCI» ниже.
Подача неверного напряжения или несоответствующие электрические компоненты. Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. Коврики на 120 В и элементы управления имеют черный и белый провод. Коврики на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
Пол Бетонная плита. Температура поверхности плиты медленно повышается.Если после 5-8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на предмет повреждений (см. «Коврик поврежден» выше). Измерьте «нагрузочное» напряжение / силу тока до мат.
Пол постоянно нагревается. Коврики соединяются «последовательно» или «гирляндой» (сквозной). Несколько матов должны быть подключены «параллельно» (или черный к черному, белый к белому).
Датчик ослаблен или сломан. Если у элемента управления есть цифровой дисплей, он может показывать «LO». SunTouch имеют датчик температуры пола. Отсоедините провода датчика от блока управления и снова вставьте их. Если это не решит проблему, измерьте сопротивление на проводах датчика. Для управления SunTouch сопротивление должно быть от 17 000 Ом (при 55 ° F) до 8 000 Ом (при 85 ° F). См. Значения сопротивления провода датчика в данном руководстве
Неправильная проводка. Управление было «шунтировано», когда оно было подключено к источнику питания. Убедитесь, что электрические соединения выполнены правильно.Проконсультируйтесь со схемой подключения на задней панели устройства управления, инструкциями, прилагаемыми к устройству управления, или схемой подключения в данном руководстве.
Неисправность управления. Верните управление дилеру для замены.
Температура пола показывает «HI» или может показывать температуру выше 100 ° F. Датчик температуры пола неправильно подключен или расположен неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола.Также см. «Датчик ослаблен или сломан» выше.
Управление работает неправильно. Если это программируемое управление, программирование может быть неправильным. Внимательно прочтите инструкции по программированию системы управления и следуйте им.
Подача неверного напряжения или использование несоответствующих компонентов. Проверить напряжение, проверить детали. См. «Подача неправильного напряжения» выше.
Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Ослабленное соединение (-и) на стороне линии и / или на стороне нагрузки блока управления. Снимите и снова установите гайки проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения с выключателем.
Неисправность управления. Верните управление дилеру для замены.
Управление вообще не работает . Нет питания. Проверить автоматический выключатель. Измерьте напряжение на регуляторе. Проверьте все соединения между выключателем и блоком управления.
Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Неисправность управления. Верните управление дилеру для замены.
Конфликты и ложные срабатывания GFCI . В цепи более одного GFCI. GFCI иногда отключаются, когда с оборудованием в цепи все в порядке, но когда имеется более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI.
Электродвигатель или источник света с балластом разделяют цепь с ковриком. Электродвигатели и другие электрические устройства могут вызывать ложное срабатывание GFCI. Подключите специальный контур к системе обогрева пола.

www.suntouch.com

Щелкните здесь для просмотра видео библиотеки SunTouch

SunTouch против продукта A — SunTouch против продукта B

Коврики для обогрева пола SunTouch Ссылки

Технические характеристики и установка матов SunTouch — Технические характеристики матов SunTouch — Технические характеристики и установка напольных покрытий

SunTouch Нагревательные звенья для обогрева полов

Инструкции по установке SunTouch WarmWire — Ремешок SunTouch WarmWire — Инструкции по установке WarmWire — Инструкция и информация по заказу WarmWire

Связи управления нагревом

Programmable SunStat Spec — Руководство пользователя Programmable 500670-SB — Руководство пользователя Непрограммируемое 500675

— Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

Разные ссылки SunTouch

SunTouch 25-летняя ограниченная гарантия — ЭМП Электромагнитные поля — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены Suntouch

Публикация «Характеристики напольного отопления» и процедура установки впервые появились в блоге магазина напольных покрытий.

Добавить комментарий

Ваш адрес email не будет опубликован.
