Ленточный фундамент — особенности и виды
Ленточный тип фундамента считают одним из наиболее популярных для загородного домостроения. Это не удивительно, так как такое основание подходит для любых типов грунтов, долговечное и надежное. На нем можно сооружать здания с различными характеристиками, так как несущие способности легко изменяются при помощи увеличения ширины или высоты ленты. Кроме этого, ленточный фундамент под дом позволяет обустроить цокольный этаж и подвальные помещения.
Разбираемся в достоинствах и недостатках решения, схеме обустройства и нюансах, которые стоит учесть еще на стадии проектирования.
Характеристики и виды
Начнем с характеристик такого основания — и самая главная особенность отражена в названии конструкции. Фундамент состоит из замкнутой по контуру ленты, которая обустраивается по периметру будущего здания и под всеми перегородками. Именно из-за этого такой вариант конструкции предпочтителен на грунтах с повышенной несущей способностью и не пригоден для болотистой местности.
Основание отличается хорошей прочностью. На устойчивых грунтах оно может использоваться для возведения многоэтажных домов — примерно до 10–12 этажей. Но, как правило, используется в частном домостроении, потому что как нельзя лучше подходит для дач или коттеджей с 1–3 этажами.

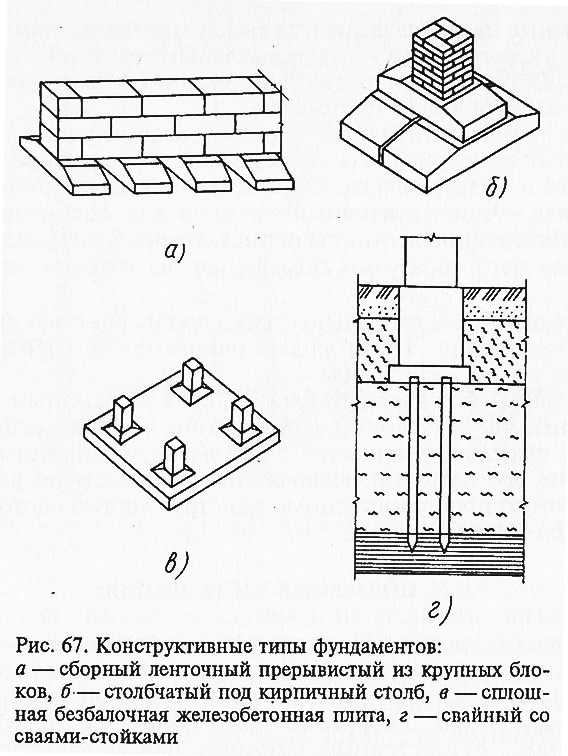

Различают два типа ленточных оснований — монолитные и блочные. Монолитный вариант требует создания траншеи соответствующей геометрии и засыпания ее дна песчано-щебневой «подушкой». Именно эта подушка становится базой для нижней части фундамента. После этого обустраивается опалубка, в ней создается металлический каркас, а после — все заливается бетоном.
Блочная «ленточка» (как ее называют многие профессионалы) изготавливается из железобетонных изделий, которые собираются по типу конструктора. В готовую траншею укладываются необходимые элементы, которые соединяются при помощи сварки.
Разница между двумя видами ленточных фундаментов для дома заключается в несущей способности. Монолитный вариант считается более прочным, однако требует больших трудозатрат на изготовление, да и в целом достаточно материалоемкий. Блочное основание обходится в разы дешевле, но подходит для строений с небольшим весом.
Другая классификация фундаментов ленточного типа выполняется с учетом глубины их залегания. Выделяют:
-
Мелко- или незаглубленные. Основания мелкого заложения, которые чаще всего обустраиваются на песчаных или известковых грунтах для нетяжелых домов (например, каркасных или одноэтажных строений). Глубина такого основания составляет не более 50 см, иногда обустраиваются варианты без заглубления. -
Заглубленные (глубокозаглубленные). Фундаменты глубокого заложения, которые обустраиваются на пучинистых грунтах. Используются для зданий с большим весом (например, для двухэтажных кирпичных домов). Глубина такого ленточного фундамента составляет более 50 см.
Схема строения ленточного фундамента
Преимущества и недостатки
Основание типа «ленточка» имеет ряд преимуществ перед другими фундаментами. Стоит отметить следующее:
-
Высокая несущая способность. Даже мелкозаглубленные решения обладают лучшей несущей способностью, чем большинство существующих типов оснований. -
Равномерные нагрузки. Несущая нагрузка от здания на грунтовое основание равномерно распределяются по всему периметру, что позволяет избежать проседания дома, трещин в фундаменте и т. д. -
Различная глубина заложения. Можно подобрать оптимальные параметры, учитывающие особенности грунта и конкретные условия. -
Долговечность. При качественном выполнении тепло- и гидроизоляционных работ удается достичь высокой прочности всей конструкции и предотвратить разрушение фундамента из-за веса здания. -
Простая технология обустройства. Методика возведения основания достаточно простая, поэтому практически всегда проходит без нарушений.
Но стоит понимать, что устройство ленточного фундамента потребует больших вложений, поэтому может быть нецелесообразным при возведении небольших дачных домиков или строительстве зданий для летнего отдыха. Кроме этого, такой тип основания невыгодно использовать для беседок, сараев и различных хозяйственных построек. Если говорить о других минусах «ленточки», то стоит отметить:
-
Невозможность возведения на слабонесущих грунтах. -
Большое количество земляных работ для обустройства. -
Необходимость длительного «созревания» бетонного раствора после заливки.
Материалы для создания
Перед началом строительных работ потребуется грамотно рассчитать нагрузки на фундамент, чтобы подобрать необходимый вариант конструкции. Также дополнительное внимание стоит уделить закупке необходимых материалов. При обустройстве фундамента потребуется следующее:
-
Гидроизоляционные составы для обработки поверхностей. -
Железная арматура для каркаса. -
Обрезная доска для создания опалубки. -
Песок и щебень для обустройства подушки. -
Бетонный раствор для ленты.
Расчет материалов для ленточного фундамента производится с учетом периметра дома и количества внутренних перегородок. Важно подобрать подходящие материалы для тепло- и гидроизоляции основания, чтобы предотвратить его размывание.
Есть ряд нормативных и технических документов, которые контролируют выбор материалов для ленточного фундамента. В частности, в них указаны допустимые виды бетонных блоков, бетона и арматуры. В том числе, есть конкретные размеры элементов.
При расчетах фундамента учитывается не только глубина заглубления, но и высота надземной части конструкции. Рекомендуется принимать ее равной ширине, умноженной на 4. Также следует помнить о том, что надземная часть по своей высоте не должна быть больше подземной.
Ширина ленты напрямую зависит от несущих способностей грунта. Именно за счет изменения ширины можно добиться оптимального распределения нагрузок на основание. В соответствии с нормативами ширина должна составлять не более 70% показателя несущей способности грунта на единицу его площади.
Где использовать ленточное основание
Мы уже отметили, что ленточный фундамент может быть обустроен на различных грунтах. Но эксперты советуют использовать такой вариант основания на почвах с так называемой средней плотностью. К ним относится сланец, известняк, песчаник и т. д. Если на участке преобладает «плывущий» грунт (особенно, в заболоченных районах), то скорее всего придется подобрать другой тип фундамента.
Хорошо для «ленточки» подходят скальные и песчаные типы грунта. Они отличаются повышенной несущей способностью и обеспечивают правильный дренаж. Благодаря этому основание не деформируется и разрушается.
Допустимо возведение ленточного фундамента на глинистой почве. Однако в большинстве случаев потребуется создание песчаной прослойки, так как глина считается пучинистым грунтом. Без слоя песка в зимний период будет происходить пучение грунта, что в конечном счете приведет к повреждению основания. Кроме этого, на глинистом грунте заливка ленточного фундамента выполняется с заглублением, что позволяет придать дому большую устойчивость.
Стоит помнить о том, что для некоторых грунтов такое основание просто противопоказано. Например, это касается торфяников. Несущая способность подобного грунта очень плохая, поэтому он не выдерживает даже минимальные нагрузки. В крайних случаях возможен вариант с укреплением и уплотнением грунта, но это достаточно дорогостоящая процедура.
Этапы строительства
Процессу обустройства ленточного основания должно предшествовать исследование грунта на участке. Это позволит определиться с глубиной заложения фундамента, подобрать необходимую ширину и вид конструкции.
Следующий этап — это подготовка строительной площадки. В том числе, на участке потребуется убрать мусор, деревья и кустарники, которые могут помещать строительным работам.
Строительство фундамента «ленточка» подразумевает комплекс работ, направленных на создание долговечного основания для жилого здания. Одним из важнейших этапов подготовки является разметка участка, так как именно от нее зависят эксплуатационные характеристики будущей конструкции.
На всей площади строительства снимается поверхностный слой почвы (на глубину около 300 мм). После этого при помощи деревянных колышков и шнуров выполняется разметка. После натягивания нитей обязательно производится проверка диагоналей, чтобы исключить отклонения. На следующем этапе можно приступать к выборке грунта — этот процесс выполняется вручную или при помощи спецтехники.
При строительстве ленточного фундамента большое внимание уделяется этапу обустройства дренажной системы. Именно благодаря ей удается минимизировать неблагоприятное действие грунтовых, ливневых или талых вод. Дренаж обустраивается за счет использования специальных труб, которые монтируются на глубину ниже ленты. Трубы располагаются под наклоном — обычно угол составляет 3–4 градуса в одну сторону от здания.
Создание фундаментной подушки считается одним из главных условий успешного залива ленточного фундамента. Для этого необходим песок мелкой или средней фракции и щебень, которые укладываются послойно в равных количествах.
На следующем этапе можно приступать к выставлению опалубки. Она может быть съемной или несъемной. Второй вариант применяется при строительстве незаглубленных или мелкозаглубленных оснований, создается из пенополистирола.
Но чаще всего обустраивается деревянная опалубка, которая собирается из колышков, досок или брусов. Внутрь конструкции обязательно укладывается гидроизоляционный материал, который препятствует вытеканию цементного раствора.
На этапе укладки арматуры устанавливаются специальные объемные каркасы, которые состоят из продольных прутков и поперечных стержней. После этого можно приступать к заливке бетона.
Обычно заливку фундамента выполняют непрерывно, то есть за один раз. Так как в случае частичного схватывания бетона при поэтапной заливке можно получить основание со сниженной прочностью. Специалисты рекомендуют во время заливки придерживаться нескольких правил:
-
Подавать бетонный раствор лучше сразу из нескольких мест, чтобы избежать потери свойств материала во время перегонки. -
Необходимо регулировать и высоту сброса раствора — она не должна превышать 1,5–2 метров. -
Опалубка должна быть выше горизонтальной плоскости ленты. -
После завершения заливки потребуется уплотнение бетонного раствора, обычно для этого применяется глубинный вибратор.
Стоит отметить, что на этом процесс строительства основания не заканчивается. Необходимо, чтобы бетонный раствор полностью затвердел. В течение этого времени важно поддерживать определенный температурный режим. Для того чтобы избежать растрескивания фундамента, потребуется постоянно увлажнять его поверхность. Процесс увлажнения начинают примерно через 8 часов после заливки раствора. В зависимости от температуры процедуру повторяют с периодичностью от 2 до 5 часов. Например, в жару увлажнение надо делать чаще.
После затвердевания бетонного раствора требуется выполнение гидроизоляционных работ. Правильный ленточный фундамент должен быть обработан оклеечными или обмазочными материалами, которые помогут изолировать поверхность конструкции от воздействия влаги. Причем гидроизолировать нужно все поверхности (боковые и верхние).
Подведем итоги
Ленточное основание можно назвать одним из самых популярных и востребованных при загородном строительстве. Но при выборе такого фундамента важно понимать, что его устройство требует соблюдения определенной технологии. Даже использование хороших материалов не является гарантией отсутствия скрытых дефектов в фундаменте. Поэтому перед строительством взвесьте все «за» и «против» и произведите правильные расчеты, которые помогут обустроить прочный и качественный фундамент.
Что такое ленточный фундамент, виды и особенности
Содержание статьи
- 1 Что такое ленточный фундамент
- 2 Виды ленточных фундаментов
- 2.1 Незаглубленный ленточный
- 2.2 Мелкозаглубленный ленточный
- 2.3 Заглубленный ленточный
Фундамент — очень ответственная конструкция здания. На проведение работ ниже отметки пола первого этажа может быть затрачено до трети всех финансовых вложений в строительство. К тому же ситуация осложняется тем, что после того, как рабочие перейдут к возведению коробки доступ к фундаменту будет ограничен, а его ремонт очень трудоемок. Выбор типа опоры под здание зависит от его конструкции, наличия подвала и характеристик грунта основания. Одним из наиболее распространенных типов является ленточный фундамент.
Что такое ленточный фундамент
Конструкция представляет собой каменную ленту, которая служит опорой стенам и может изготавливаться из следующих материалов:
- железобетон;
- кирпич;
- бутовый камень.
Наиболее распространенный вариант — изготовление из бетона с армированием. Такое решение может быть исполнено по двум технологиям:
- сборный ленточный фундамент;
- монолитная конструкция.
При использовании кирпича необходимо обращать внимание на его марку по прочности и по морозостойкости. По возможности, лучше остановиться на других материалах (бетон, бут). Лента фундамента предусматривается под все стены, как несущие, так и ненесущие. Под перегородки закладывать фундаменты не нужно.
Ленточный тип подходит для строительства массивных зданий на грунтах с достаточно хорошими показателями. Для болотистых почв он не подойдет. При наличии насыпных грунтов их нужно заменить на песок средней крупности с послойным виброуплотнением. Если грунт обладает высокой прочностью, некоторые виды ленточного фундамента можно применять даже для возведения многоэтажных зданий. На прочном основании можно без проблем возводить здания в 9-12 этажей. При использовании сборных блоков потребуется устройство монолитного железобетонного пояса жесткости.
Виды ленточных фундаментов
Существует несколько вариантов конструкции ленточного фундамента, каждый из которых применяется для определенных случаев и имеет свою несущую способность. В качестве общей классификации можно привести следующее разделение:
- незаглубленные фундаменты;
- мелкозаглубленный ленточный фундамент;
- заглубленные фундаменты.
Эти типы применяются в зависимости от определенных обстоятельств. При выборе необходимо обращать внимание на:
- нагрузку от здания на ленту;
- уровень расположения грунтовых вод;
- глубину промерзания грунта;
- необходимую высоту цоколя.
Незаглубленный ленточный
Схема незаглубленного ленточного фундамента.
Применяется для небольших построек из легких материалов. Для каменных зданий (из кирпича, газобетона, железобетона) использовать нельзя. Существует двух видов:
- железобетонный пояс;
- железобетонное ребро.
Эти типы могут возводиться только по монолитной технологии. При использовании бетонных блоков (блоки ФБС) возможно разрушение конструкции при незначительных подвижках грунта. Бетон в этом случае воспринимает сжимающие нагрузки. Для восприятия изгиба в конструкцию закладывают арматурные стержни. Обязательно устройство под ленту подушки из песка средней крупности или песчано-гравийной смеси.
Железобетонный пояс имеет высоту меньше ширины, а ребро наоборот. Применение ребра в качестве ленточного основания позволяет приподнять цоколь и обеспечить большую надежность. При одинаковой площади сечения ребро выдержит большие изгибающие нагрузки по сравнению с поясом.
Это можно объяснить тем, что лента рассчитывается как балка на упругом основании. Для определения прогиба необходимо вычислить момент инерции, который находится по формуле:
I = (b*h4)/12,
где b — ширина сечения, а h — его высота. Из формулы видно, что сильнее всего на величину момента инерции влияет высота сечения. Чем большее значение по формуле получается, тем больший изгиб выдержит конструкция.
Данный тип фундамента применяется при высоком уровне грунтовых вод (вода находится на расстоянии менее 1 метра от поверхности земли). Подходит для возведения каркасных пристроек, веранд, террас и тому подобных.
Важно! Для любого типа ленточного фундамента необходимо предусмотреть опорную подушку. Ее выполняют из песка (крупный или средний) или песчано-гравийной смеси. Толщина подушки принимается в зависимости от характеристик грунта (чаще всего 30-50 см).
Подробнее: Незаглубленный ленточный фундамент: своими руками.
Мелкозаглубленный ленточный

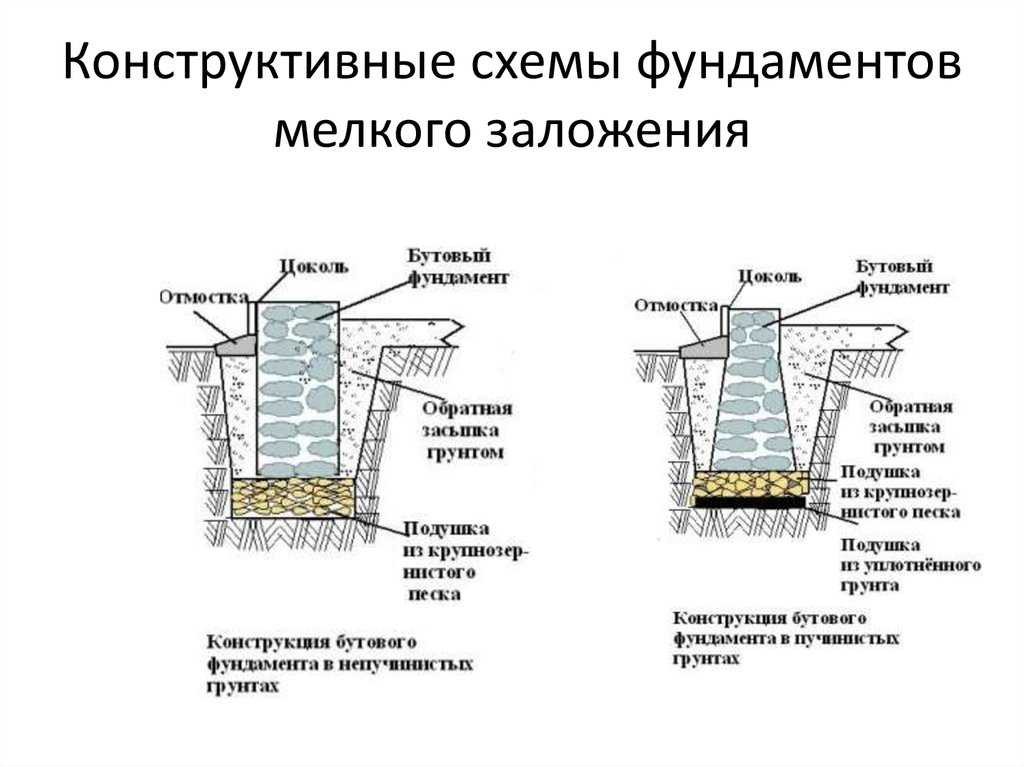

Схема мелкозаглубленного ленточного фундамента.
В отличие от предыдущего данный тип фундамента имеет небольшое заглубление в землю. Глубина опирания располагается в пределах 0,5-0,6 м от поверхности. Может быть двух видов:
- прямоугольного сечения;
- т-образного сечения.
Второй вариант имеет большую несущую способность, но требует увеличения расхода материалов и повышает трудоемкость. Т-образное сечение совмещает в себе пояс и ребро, поставленное на него. Нижняя уширенная часть воспринимает изгиб и увеличивает площадь опирания, т.е. распределяет нагрузку, а верхняя вертикальные нагрузки от здания.
Схема Т-образного мелкозаглубленного ленточного фундамента.
Оба этих вида могут быть возведены монолитным или сборным способом. При выборе т-образного сечения из сборных элементов под бетонные блоки укладывают специальные подушки заводского изготовления (плиты ФЛ).
Важно! При опирании фундаментов выше глубины промерзания грунта (принимается по СП «строительная климатология») необходимо предусмотреть их утепление и замену пучинистого грунта на песок средней крупности. В противном случае по конструкции пойдут трещины.
Мелкозаглубленные виды применяются при расположении уровня грунтовых вод на расстоянии 1 метра и более от поверхности земли. На такие основания можно ставить каркасные или деревянные дома (брус, оцилиндрованное бревно). Каменные дома ставить можно только на ленту т-образного сечения, поскольку при прямоугольном сечении и небольших подвижках грунта по стенам могут пойти трещины.
Подробнее: Мелкозаглубленный ленточный фундамент.
Заглубленный ленточный
Схема заглубленного ленточного фундамента.
Этот тип является самым надежным. Он позволяет проектировать в здании подвал. Глубину заложения определяют исходя из:
- высоты помещения подвала;
- глубины промерзания грунта;
- расположения слоев грунта и их несущую способность;
- уровень расположения грунтовых вод.
Необходимо опирать конструкцию на слой грунта с нормальной несущей способностью, это можно узнать только проведя геологию на участке застройки. Уровень грунтовых вод должен быть на 50 см ниже подошвы. При наличии подвала нижний край бетонной стены опускают на 200-300 мм от уровня пола подвала.
Фундаменты глубокого заложения, так же как и мелкозаглубленные могут быть двух видов: прямоугольного и т-образного сечения. Для возведения многоэтажных домов применяют т-образные, для частного домостроения возможно использование прямоугольных. Для изготовления используют монолитный и сборный железобетон.
При использовании сборных элементов по обрезу ленты выполняют монолитный пояс, который свяжет отдельные блоки в единое целое и равномерно распределит нагрузку от стен. Блоки необходимо монтировать с перевязкой не менее 250 мм. Толщина подбирается в зависимости от толщины стен коробки здания. При монтаже т-образных фундаментов сборные подушки под блоки подбирают расчетом. С помощью вычислений находят необходимую площадь подошвы опирания.
Заглубленные ленты могут подойти для строительства домов из бетона, кирпича, газобетона или других материалов. При высоком уровне грунтовых вод их использование возможно, но необходимо предусмотреть надежную гидроизоляцию и дренажную систему.
Обобщить материал статьи можно в таблице.
Тип фундамента | Виды сечения | Область применения |
Незаглубленный (на поверхности земли) | Пояс | Небольшие легкие постройки, каркасные одноэтажные здания при высоком уровне грунтовых вод(УГВ) на прочных основаниях |
Ребро | ||
Мелкозаглубленный (опирание подошвы на глубине 50-60 см от поверхности) | Прямоугольное | Каркасные и деревянные здания в 1-2 этажа при УГВ ниже 1 м от поверхности земли |
Т-образное | Каркасные, деревянные, газобетонные дома до трех этажей при УГВ ниже 1 м от поверхности земли | |
Заглубленный | Прямоугольное | Каркасные, деревянные, газобетонные дома более 2 этажей, кирпичные и бетонные здания до 3 этажей |
Т-образное | Кирпичные и бетонные здания в 3 этажа и более |
» src=»https://www.youtube.com/embed/A_xLkPzzbWM?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Подробнее: Технология строительства ленточного фундамента.
При грамотном выборе основания для коробки здания оно не вызовет проблем при эксплуатации и не потребует серьезного ремонта несущих конструкций, поэтому к выбору типа ленточного фундамента необходимо подойти со всей ответственностью.
Ленточный фундамент или ленточный фундамент
Ленточный фундамент на сегодняшний день является наиболее популярным типом фундамента. Ленточный фундамент представляет собой полосу бетона, которая проходит под всеми несущими стенами, как следует из названия. Ширина полосы определяется допустимым несущим давлением грунта и строительной нагрузкой. Полоса должна быть достаточно длинной, чтобы опираться на твердую поверхность. Более слабые почвы и большие нагрузки потребуют более широких фундаментов для распределения веса по необходимой поверхности земли.
Качество почвы также определяет глубину. Например, на глинистых почвах фундамент должен быть заложен достаточно глубоко, чтобы на него не повлияли изменения объема, вызванные сезонным движением деревьев. Он должен быть достаточно глубоким в песке, гравии и некоторых илах, чтобы свести к минимуму движение морозного пучения.
Типы ленточного фундамента
По своим характеристикам ленточный фундамент может быть двух типов; они следующие:-
Глубокий ленточный фундамент
Наиболее распространенным типом фундамента является глубокий ленточный фундамент, который также является самым дешевым при условии подходящих грунтовых условий. Стены поддерживает железобетонная полоса. Траншея может быть любой глубины, но она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Бетон должен иметь минимальную глубину 9 дюймов.
Фундамент широкий ленточный
Фундамент широкий ленточный применяется на участках с грунтами с низкой несущей способностью. Обычный ленточный фундамент нельзя реализовать в грунтах низкого качества. Чрезмерное расширение и углубление конструкции для предотвращения сдвига стены экономически не оправдано.
Использование железобетона для строительства фундамента может быть подходящим решением. Арматурные стержни придают фундаменту свойство растяжения, позволяя всей конструкции выдерживать напряжения и сжатия.
Как определить, подходит ли ленточная основа?
Строительные нормы и правила для фундаментов установили несколько конкретных правил, касающихся пригодности ленточного фундамента. Правила следующие:-
1. При планировании любого строительного проекта учитывайте требуемую ширину полосы фундамента, как указано в строительных правилах.
2. Бетонный раствор должен обеспечивать совместимость с химическими веществами почвы.
3. Толщина бетонной полосы должна быть равна или больше внешней стороны расчетной стены, но не менее 6 дюймов.
4. Высота ступени не должна быть больше толщины фундамента.
5. Насколько он выглядывает за поверхность стены, фундаментная полоса будет расширяться, а дымоход образует сторону стены.
Подготовка перед Stip Foundation
Перед возведением ленточного фундамента необходимо провести некоторые приготовления; они следующие:-
1. Перед устройством ленточного фундамента после отделки траншей уложите на дно песчано-гравийную смешанную основу.
Чтобы узнать больше, посмотрите следующий видеоурок.
Видео Источник: The Dynamic Engineers
2. Каркас ленточного фундамента необходимо делать из плановой деревянной доски толщиной около 50 мм. В момент построения каркаса кто-то должен следить за его вертикальностью. Средняя оценка каркаса над землей должна быть 12 дюймов. При сооружении ленточного фундамента необходимо подготовить небольшое основание.
3. Следующим этапом является армирование фундамента. Арматурные стержни могут быть как стальными, так и стеклопластиковыми. Следует использовать армирующие стальные стержни от 10 до 12 мм со специально разработанной вязальной проволокой, чтобы квадратные ячейки были равны максимум 16 мм. Постепенно укладывайте арматурные стержни в траншею и наблюдайте за ее вырезом с краев. Убедитесь, что оптимальная прокладка не должна превышать 50 мм.
Ленточный фундамент: все, что вам нужно знать
Переключить навигацию
Поиск
p01283 205919 / 07727 643 526
Иногда называемый ленточным фундаментом, ленточный фундамент представляет собой тип мелкозаглубленного фундамента, часто используемый в жилых домах малой и средней этажности. Подходит только там, где грунтовые условия стабильны и имеют хорошую несущую способность, а ленточные фундаменты строятся быстро и экономично.
Когда подходят ленточные фундаменты?
Вообще говоря, фундаменты классифицируются как глубокие или неглубокие, и выбор типа фундамента для любого строительного проекта зависит от ряда факторов, включая само здание, состояние грунта, доступ, бюджет и сроки.
Ленточный фундамент — это лишь один из нескольких типов мелкозаглубленного фундамента. Их можно использовать для поддержки несущих стен, если несущая способность подстилающего грунта оценена и признана достаточной для проекта. Ленточные фундаменты также можно использовать для поддержки тесно сгруппированных колонн.
Тщательная оценка состояния грунта по всей площади здания имеет жизненно важное значение для определения общей несущей способности участка, любых более слабых участков и любых других факторов, таких как ограничения доступа, потоки воды или другие факторы. условия, которые могут повлиять на фундамент. Например, на участках площадки, где несущая способность грунта снижена, может потребоваться более широкий ленточный фундамент, а также армирование бетона соответствующими стальными арматурными изделиями.
Как упоминалось ранее, ленточный фундамент подходит только для малоэтажных и среднеэтажных зданий с очень хорошим грунтовым состоянием. Обычно они используются только для внутренних жилых проектов, включая новостройки и пристройки. Для участков с неблагоприятными грунтовыми условиями, а также для высотных или крупных зданий требуются глубокие фундаменты, и ленточные фундаменты никогда не должны использоваться (Cons, 2020).
Ищете стальную арматуру?
У нас есть все необходимое для армирования бетона; от незакрепленной и изогнутой арматуры до сборных каркасов, сетки и всех аксессуаров, которые вам понадобятся для правильного выполнения работы.
Преимущества ленточных фундаментов
При правильном использовании ленточные фундаменты обладают значительными преимуществами. Они относительно недороги с точки зрения конструкции и материалов, хорошо разбираются как профессионалами в области строительства, так и работниками ручного труда. Строительство ленточного фундамента выполняется быстро и просто, требуется лишь простейшая опалубка и установка арматуры.
Ограничения ленточного фундамента
Как мы уже говорили, ленточный фундамент подходит только для относительно небольших строительных проектов с относительно низкой нагрузкой. Там, где состояние грунта слабое или неравномерное, использование ленточного фундамента может иметь очень серьезные последствия, потенциально приводя к проблемам с целостностью конструкции или даже к обрушению. Ленточные фундаменты также могут быть непригодны на участках с уклоном или на участках, где требуется подпорная стенка.
Пошаговое руководство по использованию ленточного фундамента
- Определите и разметьте расположение всех несущих стен
- Выкопайте траншеи, используя осевую линию каждой стены в качестве ориентира залитого бетона
- Расположите стальную арматуру, стержни или сетчатые панели, в зависимости от ситуации, и закрепите подходящими стяжками и растяжками
- Залейте бетоном траншею, обеспечив уровень, равномерное покрытие и плотность
- Перед снятием опалубки дайте бетону застыть в течение рекомендуемого времени.
- Вынутый грунт можно использовать для обратной засыпки пространства, где была снята опалубка.
Рис. 1 Ленточные фундаменты (программное обеспечение, 2022 г.)
Ленточные фундаменты подходят только для проектов с достаточной несущей способностью грунта. Поскольку типы грунта могут включать гравий, песок, глину и ил, каждый из которых имеет свои уникальные свойства, несущую способность и слабые места, перед началом строительного проекта необходимо провести геотехническое обследование всей площадки. Стандартное испытание на проникновение (SPT) может быть проведено для определения типа и состава грунта, и результаты этого испытания должны быть использованы в процессе проектирования, чтобы гарантировать, что для проекта выбран наиболее подходящий тип фундамента. Соответствующие стандарты глубины и ширины фундамента также должны учитываться и соблюдаться на этапе общего проектирования. Рекомендуемая ширина ленточного фундамента показана на диаграмме ниже: (Инженеры, 2022)
Пример конструкции ленточного фундамента
Вот примерный расчет минимальной ширины для заданного веса конструкции (q допустимый )
q предельный максимальный вес конструкции, умноженный на коэффициент безопасности.
Приведены данные:
Удельный вес грунта γ = 19,5 кН/м³
Прочность сцепления грунта c = 10 кН/м²
Угол внутреннего трения Φ = 20°
Глубина грунтовых вод = ниже зоны влияния
Глубина основания Df = 1 м
q допустимая = 125 кН/м
Коэффициент запаса прочности FOS = 3
Ширина полосового основания B = ?
Уравнения:
Q Ultimate = SC × C × NC + Q × NQ + 0,5 × S2 × γ × B × Nγ
Q ULTIME = Q Пользовательский 70003
Q Ultimate = Q Пользовательский 70003
Q Ultimate = Q . Пользователь
Q 9. 125 кН/м × 3 = 375 кН/м
q = Df × γ = 1 × 19,5 кН/м³ = 19,5 кН/м³
Уравнение несущей способности Терцаги: qu =C/Nc + γ Df Nq + 0,5 γ B N γ
Решение:
Из таблицы выше
При Φ = 20°, Nc = 17,5, Nq = 7,4, Nγ = 5,0
Для ленточного фундамента, из таблицы выше
Sc = 1, Sγ0 = 3 90 1
Подставив все значения в вышеприведенное уравнение
375 = 1×17,5×10 + 19,5×7,4 + 0,5×1×19,5×5×B
B = 1,14 м
ПРИМЕЧАНИЕ: Это пример1.
