Системы заземления TN-S, TN-C, TNC-S, TT, IT

При проектировании, монтаже и эксплуатации электроустановок, промышленного и бытового электрооборудования, а также электрических сетей освещения, одним из основополагающих факторов обеспечения их функциональности и электробезопасности является точно спроектированное и правильно выполненное заземление. Основные требования к системам заземления содержатся в пункте 1.7 Правил устройства электроустановок (ПУЭ). В зависимости от того, каким образом, и с каким заземляющими конструкциями, устройствами или предметами соединены соответствующие провода, приборы, корпуса устройств, оборудование или определенные точки сети, различают естественное и искусственное заземление.

Естественными заземлителями являются любые металлические предметы, постоянно находящиеся в земле: сваи, трубы, арматура и другие токопроводящие изделия. Однако, ввиду того, что электрическое сопротивление растеканию в земле электротока и электрических зарядов от таких предметов плохо поддается контролю и прогнозированию, использовать естественное заземление при эксплуатации электрооборудования запрещается. В нормативной документации предусмотрено использование только искусственного заземления, при котором все подключения производятся к специально созданным для этого заземляющим устройствам.

Основным нормируемым показателем, характеризующим, насколько качественно выполнено заземление, является его сопротивление. Здесь контролируется противодействие растеканию тока, поступающего в землю через данное устройство — заземлитель. Величина сопротивления заземления зависит от типа и состояния грунта, а также особенностей конструкции и материалов, из которых изготовлено заземляющее устройство. Определяющим фактором, влияющих на величину сопротивления заземлителя, является площадь непосредственного контакта с землей составляющих его пластин, штырей, труб и других электродов.

Виды систем искусственного заземления

Основным документом, регламентирующим использование различных систем заземления в России, является ПУЭ (пункт 1.7), разработанный в соответствии с принципами, классификацией и способами устройства заземляющих систем, утвержденных специальным протоколом Международной электротехнической комиссии (МЭК). Сокращенные названия систем заземления принято обозначать сочетанием первых букв французских слов: «Terre» — земля, «Neuter» — нейтраль, «Isole» — изолировать, а также английских: «combined» и «separated» — комбинированный и раздельный.

• T — заземление.
• N — подключение к нейтрали.
• I — изолирование.
• C — объединение функций, соединение функционального и защитного нулевых проводов.
• S — раздельное использование во всей сети функционального и защитного нулевых проводов.

В приведенных ниже названиях систем искусственного заземления по первой букве можно судить о способе заземления источника электрической энергии (генератора или трансформатора), по второй – потребителя. Принято различать TN, TT и IT системы заземления. Первая из которых, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Для понимания различий и способов устройства перечисленных систем заземления следует рассмотреть каждую из них более детально.

1. Системы с глухозаземлённой нейтралью (системы заземления TN)

Это обозначение систем, в которых для подключения нулевых функциональных и защитных проводников используется общая глухозаземленная нейтраль генератора или понижающего трансформатора. При этом все корпусные электропроводящие детали и экраны потребителей следует подключить к общему нулевому проводнику, соединенному с данной нейтралью. В соответствии с ГОСТ Р50571.2-94 нулевые проводники различного типа также обозначают латинскими буквами:

• N — функциональный «ноль»;
• PE — защитный «ноль»;
• PEN — совмещение функционального и защитного нулевых проводников.

Построенная с использованием глухозаземленной нейтрали, система заземления TN характеризуется подключением функционального «ноля» — проводника N (нейтрали) к контуру заземления, оборудованному рядом с трансформаторной подстанцией. Очевидно, что в данной системе заземление нейтрали посредством специального компенсаторного устройства — дугогасящего реактора не используется. На практике применяются три подвида системы TN: TN-C, TN-S, TN-C-S, которые отличаются друг от друга различными способами подключения нулевых проводников «N» и «PE».

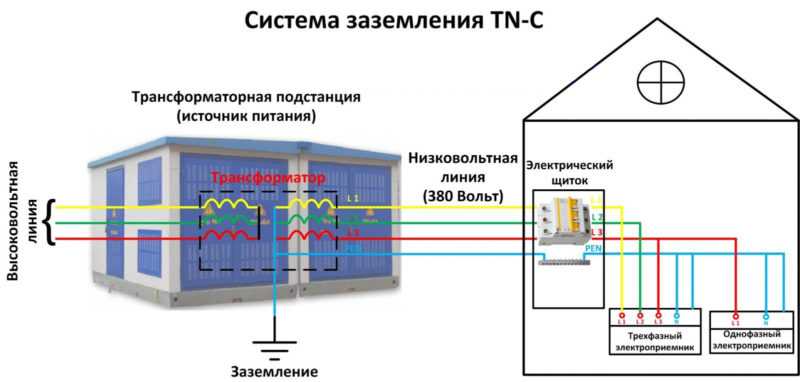

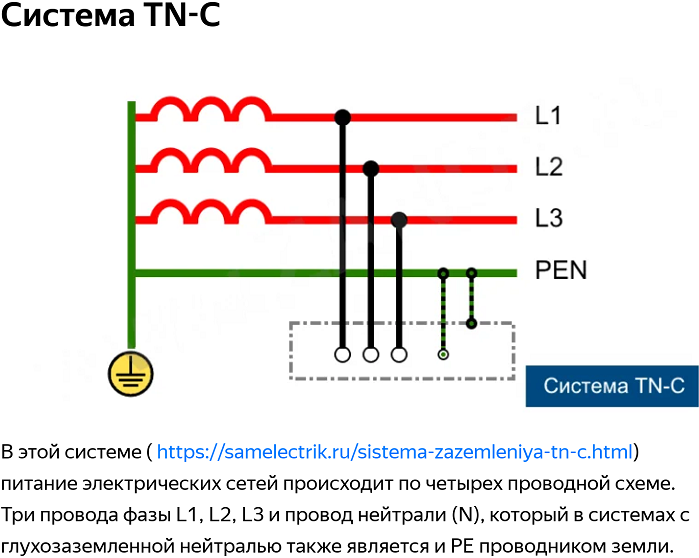

Система заземления TN-C

Как следует из буквенного обозначения, для системы TN-C характерно объединение функционального и защитного нулевых проводников. Классической TN-C системой является традиционная четырехпроводная схема электроснабжения с тремя фазными и одним нулевым проводом. Основная шина заземления в данном случае – глухозаземленная нейтраль, с которой дополнительными нулевыми проводами необходимо соединить все открытые детали, корпуса и металлические части приборов, способные проводить электрический ток..

Данная система имеет несколько существенных недостатков, главный из которых – утеря защитных функций в случае обрыва или отгорания нулевого провода. При этом на неизолированных поверхностях корпусов приборов и оборудования появится опасное для жизни напряжение. Так как отдельный защитный заземляющий проводник PE в данной системе не используется, все подключенные розетки земли не имеют. Поэтому используемое электрооборудование приходится занулять – соединять корпусные детали с нулевым проводом. .

Если при таком подключении фазный провод коснется корпуса, из-за короткого замыкания сработает автоматический предохранитель, и опасность поражения электрическим током людей или возгорания искрящего оборудования будет устранена быстрым аварийным отключением. Важным ограничением при вынужденном занулении бытовых приборов, о чем следует знать всем проживающим в помещениях, запитанных по системе TN-C, является запрет использования дополнительных контуров уравнивания потенциалов в ванных комнатах.

В настоящее время данная система заземления сохранилась в домах, относящихся к старому жилому фонду, а также применяется в сетях уличного освещения, где степень риска минимальна.

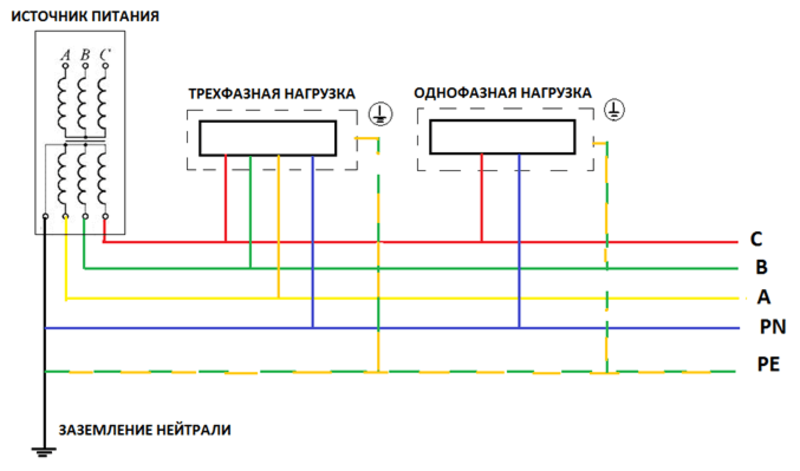

Система TN-S

Более прогрессивная и безопасная по сравнению с TN-C система с разделенными рабочим и защитным нолями TN-S была разработана и внедрена в 30-е годы прошлого века. При высоком уровне электробезопасности людей и оборудования это решение имеет один, но достаточно очень существенный недостаток — высокую стоимость. Так как разделение рабочего (N) и защитного (PE) ноля реализовано сразу на подстанции, подача трехфазного напряжения производится по пяти проводам, однофазного — по трем. Для подключения обоих нулевых проводников на стороне источника используется глухозаземленная нейтраль генератора или трансформатора.

В ГОСТ Р50571 и обновленной редакции ПУЭ содержится предписание об устройстве на всем ответственных объектах, а также строящихся и капитально ремонтируемых зданиях энергоснабжения на основе системы TN-S, обеспечивающей высокий уровень электробезопасности. К сожалению, широкому распространению и внедрению системы TN-S препятствует высокий уровень затрат и ориентированность российской энергетики на четырехпроводные схемы трехфазного электроснабжения.

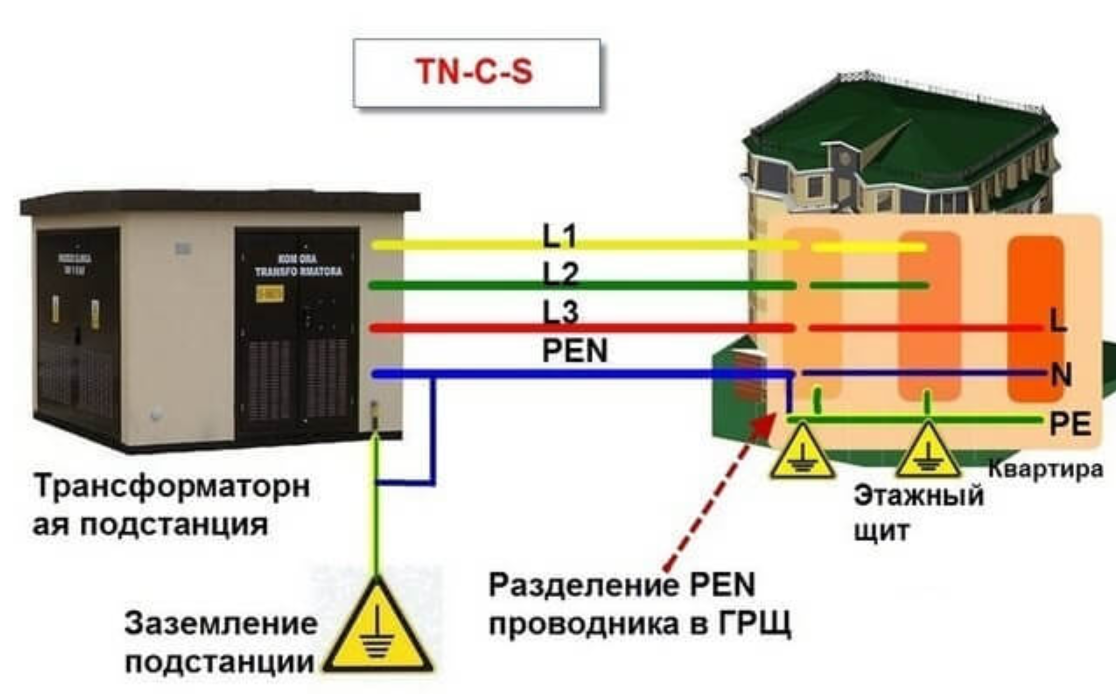

Система TN-C-S

С целью удешевления оптимальной по безопасности, но финансово емкой системы TN-S с разделенными нулевыми проводниками N и PE, было создано решение, позволяющее использовать ее преимущества с меньшим бюджетом, незначительно превышающим расходы на энергоснабжение по системе TN-C. Суть данного способа подключения состоит в том, что с подстанции осуществляется подача электричества с использованием комбинированного нуля «PEN», подключенного к глухозаземленной нейтрали. Который при входе в здание разветвляется на «PE» — ноль защитный, и еще один проводник, исполняющий на стороне потребителя функцию рабочего ноля «N».

Данная система имеет существенный недостаток — в случае повреждения или отгорания провода PEN на участке подстанция — здание, на проводнике PE, а, следовательно, и всех связанных с ним корпусных деталях электроприборов, появится опасное напряжение. Поэтому при использовании системы TN-C-S, которая достаточно распространена, нормативные документы требуют обеспечения специальных мер защиты проводника PEN от повреждения.

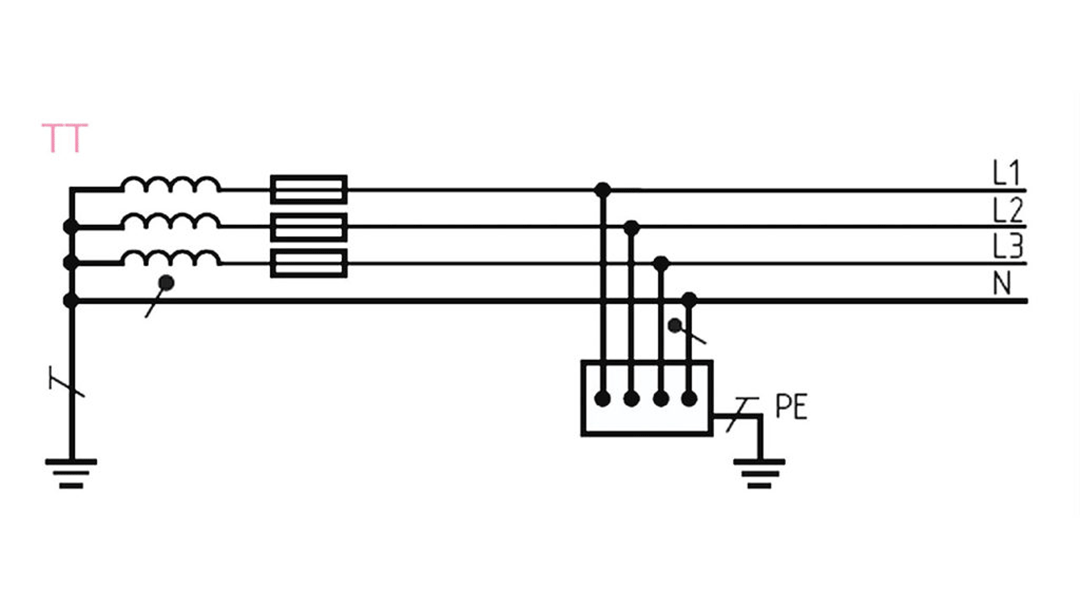

Система заземления TT

При подаче электроэнергии по традиционной для сельской и загородной местности воздушной линии, в случае использования здесь небезопасной системы TN-C-S трудно обеспечить надлежащую защиту проводника комбинированной земли PEN. Здесь все чаще используется система TT, которая предполагает «глухое» заземление нейтрали источника, и передачу трехфазного напряжения по четырем проводам. Четвертый является функциональным нолем «N». На стороне потребителя выполняется местный, как правило, модульно-штыревой заземлитель, к которому подключаются все проводники защитной земли PE, связанные с корпусными деталями.

Совсем недавно разрешенная к использованию на территории РФ, данная система быстро распространилась в российской глубинке для энергоснабжения частных домовладений. В городской местности TT часто используется при электрификации точек временной торговли и оказания услуг. При таком способе устройства заземления обязательным условием является наличие приборов защитного отключения, а также осуществление технических мер грозозащиты.

2. Системы с изолированной нейтралью

Во всех описанных выше системах нейтраль связана с землей, что делает их достаточно надежными, но не лишенными ряда существенных недостатков. Намного более совершенными и безопасными являются системы, в которых используется абсолютно не связанная с землей изолированная нейтраль, либо заземленная при помощи специальных приборов и устройств с большим сопротивлением. Например, как в системе IT. Такие способы подключения часто используются в медицинских учреждениях для электропитания оборудования жизнеобеспечения, на предприятиях нефтепереработки и энергетики, научных лабораториях с особо чувствительными приборами, и других ответственных объектах.

Система IT

Классическая система, основным признаком которой является изолированная нейтраль источника – «I», а также наличие на стороне потребителя контура защитного заземления – «Т». Напряжение от источника к потребителю передается по минимально возможному количеству проводов, а все токопроводящие детали корпусов оборудования потребителя должны быть надежно подключены к заземлителю. Нулевой функциональный проводник N на участке источник – потребитель в архитектуре системы IT отсутствует.

Надежное заземление — гарантия безопасности

Все существующие системы устройства заземления предназначены для обеспечения надежного и безопасного функционирования электрических приборов и оборудования, подключенных на стороне потребителя, а также исключения случаев поражения электрическим током людей, использующих это оборудование. При проектировании и устройстве систем энергоснабжения, необъемлемыми элементами которых является как функциональное, так и защитное заземление, должна быть уменьшена до минимума возможность появления на токопроводящих корпусах бытовых приборов и промышленного оборудования напряжения, опасного для жизни и здоровья людей.

Система заземления должна либо снять опасный потенциал с поверхности предмета, либо обеспечить срабатывание соответствующих защитных устройств с минимальным запаздыванием. В каждом таком случае ценой технического совершенства, или наоборот, недостаточного совершенства используемой системы заземления, может быть самое ценное — жизнь человека.

Смотрите также:

Система TN-S: определение, особенности, примеры выполнения

Система TN-S — это система распределения электроэнергии, в которой заземлена одна из частей источника питания, находящихся под напряжением. Открытые проводящие части электроустановки здания присоединены к заземленной части источника питания, находящейся под напряжением, посредством защитных проводников (PE) (определение на основе СП 437.1325800.2018).

Особенности

При типе заземления системы TN-S (см. рис. 1) заземлена одна из частей источника питания, находящихся под напряжением, обычно – нейтраль трансформатора. Открытые проводящие части электроустановки здания имеют электрическое соединение с заземлённой частью источника питания, находящейся под напряжением. Для обеспечения этого соединения во всей системе распределения электроэнергии – и в низковольтной распределительной электрической сети, и в электроустановке здания – используют защитные проводники PE.

Рисунок 1. Система TN-S трехфазная четырехпроводная

На рисунке 1 обозначено:

1. заземляющее устройство источника питания;
2. заземляющее устройство электроустановки здания;
3. открытые проводящие части;
4. защитный контакт штепсельной розетки;
5. ПС — трансформаторная подстанция;
6. КЛ — кабельная линия электропередачи;
7. ВЛ — воздушная линия электропередачи.

Харечко Ю.В. в своей книге [1] детализирует:

« При применении типа заземления системы TN-S в электроустановках зданий можно обеспечить более высокий уровень электрической безопасности, чем при использовании типа заземления системы TN-C. Больший уровень электробезопасности, прежде всего, достигается вследствие использования отдельных защитных проводников, по которым в нормальных условиях протекают токи утечки. Их значения существенно меньшие значений токов нагрузки, которые обычно протекают по PEN-проводникам. »

Незначительные электрические токи оказывают меньшее негативное воздействие на электрические контакты в цепях защитных проводников. Поэтому вероятность потери непрерывности электрической цепи у защитного проводника существенно меньше, чем у PEN-проводника.

В настоящее время систему TN-S практически не используют на территории России. В будущем она также будет иметь ограниченное распространение из-за более дорогих распределительных электрических сетей. Для реализации системы TN-S в низковольтной распределительной электрической сети следует использовать воздушные и кабельные линии электропередачи, имеющие на один проводник больше, чем это необходимо при реализации систем TN-C, TN-C-S и TT.

Однако если трансформаторная подстанция встроена в здание, то система распределения электроэнергии не будет иметь линии электропередачи. Поэтому указанную систему целесообразно выполнить с типом заземления системы TN-S. Электроустановку индивидуального жилого дома, которую подключают к собственной трансформаторной подстанции, расположенной рядом, также легко можно выполнить с типом заземления системы TN-S.

Харечко Ю. В. проведя анализ действующей нормативной документации заключил следующее [1]:

« Однако требования некоторых действующих нормативных документов рекомендуют использование системы TN-S. Напри­мер, в ГОСТ Р 50669 указанный тип заземления системы установ­лен в качестве дополнительного для системы распределения элек­троэнергии, состоящей из низковольтной распределительной электрической сети и электроустановки мобильного здания из ме­талла или с металлическим каркасом.

В п. 7.1.13 главы 7.1 «Электроустановки жилых, общественных, административных и бытовых зданий» ПУЭ 7 указано: «Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3*220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S».

Первым требованием все электроприёмники электроустановки здания предписано подключать к распределительной электрической сети. Однако к ней подключают электроустановку здания, а не отдельные её элементы. В обоих требованиях упомянута сеть с системой заземления TN-S или TN-C-S. Однако в требованиях следовало указать, что электроустановка здания должна соответстовать типу заземления системы TN-S или TN-C-S. Вместо напряжения 380/220 В здесь следовало указать напряжение 230/400 В согласно ГОСТ 29322-2014. »

Примеры выполнения

Рис. 2. Система TN-S однофазная двухпроводная с разделёнными заземлённым линейным проводником и защитным проводником по всей системеРис. 3. Система TN-S трехфазная трехпроводная с разделенными заземленным линейным проводником и защитным проводником по всей системеРис 4. Система TN-S трехфазная четырехпроводная

Список использованных источников

1. Харечко Ю.В. Основы заземления электрических сетей и электроустановок зданий. 6-е изд., перераб. и доп. – М.: ПТФ МИЭЭ, 2012. – 304 с.
2. ГОСТ 30331.1-2013
3. СП 437.1325800.2018

Что такое система заземления TNS?

Основной целью системы заземления TNS (TN-S) является обеспечение безопасности электроустановки и защита людей и имущества от поражения электрическим током. Это достигается за счет соединения с землей с низким сопротивлением, что помогает рассеивать электрический ток и предотвращает поражение электрическим током или возгорание.

В системе заземления TNS источник электропитания подключается к «нейтральному» проводнику (N), а провод заземления (S) подключается к металлической конструкции, такой как металлическая водопроводная труба или металлический стержень, который заглубляется в земле. Электроустановка подключается к проводу «под напряжением» (Т). Если в электроустановке имеется неисправность (например, короткое замыкание), то ток неисправности будет течь через заземляющий провод на землю, а не через электроустановку или людей, ее использующих. Это помогает предотвратить поражение электрическим током и повреждение электроустановки.

Важно отметить, что система заземления TNS не предотвратит возникновение неисправности или короткого замыкания, но поможет обеспечить безопасный отвод тока короткого замыкания на землю, защищая людей и имущество от поражения электрическим током.

Система заземления TNS VS TN-C, TN-C-S, IT

Существует несколько различных типов систем заземления, которые используются в электроустановках, включая TN-S, TN-C, TN-C-S и IT. Каждая из этих систем имеет свои специфические характеристики и используется в различных ситуациях в зависимости от потребностей электроустановки и требований местных электротехнических норм и стандартов.

Система заземления TN-C аналогична системе TN-S, но в этом случае заземляющий проводник (C) также используется в качестве нейтрального проводника. Это означает, что заземляющий проводник подключен как к нейтральной точке электроснабжения, так и к металлической конструкции, заглубленной в землю. Системы TN-C обычно используются в небольших установках, например, в однофазных жилых домах.

Система заземления TN-C-S представляет собой комбинацию систем TN-C и TN-S. В этом случае заземляющий проводник (C) используется в качестве нейтрального проводника, а также имеется отдельный заземляющий проводник (S), который соединяется с металлической конструкцией, закопанной в землю. Системы TN-C-S часто используются в более крупных установках, например, в многофазных коммерческих или промышленных зданиях.

Система заземления IT (изолированная нейтраль) — это тип системы заземления, который используется в системах с высоким уровнем напряжения (более 1 кВ). В системе IT нейтральный проводник не соединен с землей или какой-либо другой металлической конструкцией. Вместо этого нейтральный проводник изолирован от земли, а электроустановка подключена как к токоведущему проводнику (T), так и к нейтральному проводнику (N). ИТ-системы обычно используются в системах производства и передачи электроэнергии, а также в некоторых промышленных приложениях.

Системы заземления TNS, как правило, дешевле в установке и обслуживании, чем другие типы систем заземления, такие как IT-системы. Существует несколько причин, по которым системы заземления TNS могут быть менее дорогими в установке и обслуживании.

1. Простота : Системы заземления TNS относительно просты и понятны, с меньшим количеством компонентов и более простым процессом установки. Это может сделать их менее дорогими в установке и обслуживании, чем более сложные системы.
2. Совместимость : Системы заземления TNS совместимы с широким спектром электрических устройств и приборов, в том числе с нейтральным проводником. Это означает, что их можно использовать в различных областях без необходимости в специальном оборудовании или материалах.
3. Материалы: В системах заземления TNS обычно используются недорогие материалы, такие как медные или алюминиевые проводники и металлические конструкции (например, металлические стержни или водопроводные трубы) для заземления. Это может сделать их менее дорогостоящими в установке и обслуживании, чем системы, в которых используются более дорогие материалы.
4. Труд: Системы заземления TNS относительно просты в установке и обслуживании, что может привести к снижению трудозатрат по сравнению с другими типами систем заземления.

Важно отметить, что стоимость установки и обслуживания системы заземления будет зависеть от множества факторов, включая размер и сложность электроустановки, используемые материалы и трудозатраты. В некоторых случаях системы заземления TNS могут быть дешевле в установке и обслуживании, чем другие типы систем заземления, но это будет зависеть от конкретных обстоятельств каждой установки.

Проектирование системы заземления TNS

При проектировании системы заземления TNS (TN-S) для конкретного места или типа здания необходимо учитывать несколько особых моментов:

1. Местные нормы и правила и стандарты: При проектировании системы заземления TNS важно соблюдать местные электротехнические нормы и стандарты. В этих нормах и стандартах будут указаны минимальные требования к системам заземления в данном районе, включая материалы, которые можно использовать, размер заземляющего проводника и заземляющего электрода, а также предельные значения сопротивления заземления. Для Индии см. IS 3043 (2018 г.) – Свод правил по заземлению и Национальные строительные нормы и правила (2016 г.) при проектировании систем заземления.
2. Почвенные условия: Почвенные условия на месте электроустановки могут повлиять на конструкцию системы заземления TNS. Например, если почва имеет высокое сопротивление (например, сухая песчаная почва), может потребоваться использование заземляющего электрода большего размера или принятие специальных мер (например, использование химического заземления), чтобы гарантировать, что сопротивление заземления находится в допустимых пределах. .
3. Строительные материалы: Материалы, использованные при строительстве здания, также могут повлиять на конструкцию системы заземления TNS. Например, если здание построено из непроводящих материалов (таких как бетон или кирпич), может потребоваться использование заземляющего электрода с большей площадью поверхности, чтобы обеспечить соединение с землей с низким сопротивлением.
4. Размер и сложность электроустановки: Размер и сложность электроустановки также влияют на конструкцию системы заземления TNS. Для более крупных или сложных установок может потребоваться более надежная система заземления с более крупным заземляющим проводником и заземляющим электродом, а также могут потребоваться дополнительные защитные устройства (такие как автоматические выключатели или предохранители).

Компоненты системы заземления TNS

К основным компонентам системы заземления TNS (TN-S) относятся:

1. Заземляющий провод : Это проводник (обычно сделанный из меди или алюминия), который используется для соединения электроустановки с землей. В системе заземления TNS заземляющий проводник (S) соединяется с металлической конструкцией (например, металлической водопроводной трубой или металлическим стержнем), закопанной в землю.
2. Нейтральный проводник : Это проводник (обычно сделанный из меди или алюминия), который используется для подключения электроустановки к нейтральной точке электроснабжения. В системе заземления TNS нейтральный проводник (N) подключается к источнику электропитания.
3. Проводник под напряжением : Это проводник (обычно сделанный из меди или алюминия), который используется для передачи электрического тока от источника электропитания к электроустановке. В системе заземления TNS проводник под напряжением (T) подключается к электроустановке.
4. Электрод заземления : Это металлическая конструкция (например, металлический стержень или водопроводная труба), которая закапывается в землю и используется для обеспечения соединения с землей с низким сопротивлением. В системе заземления TNS заземляющий проводник (S) соединяется с заземляющим электродом.
5. Защитные устройства : Это устройства (такие как автоматические выключатели или плавкие предохранители), которые используются для защиты электроустановки от перегрузки по току или короткого замыкания.
6. Электропроводка : Это проводник (обычно сделанный из меди или алюминия), который используется для соединения различных компонентов электроустановки.

Заземление TNS, установленное в здании/сооружении

Установка системы заземления TNS (TN-S) в здании или другом сооружении обычно включает следующие этапы:

1. Проект : Первым шагом в установке системы заземления TNS является проектирование системы в соответствии с соответствующими электротехническими нормами и стандартами, а также с учетом размера и сложности электроустановки, условий грунта на площадке, и материалов, использованных при строительстве здания.
2. Установка заземляющего электрода : Заземляющий электрод представляет собой металлическую конструкцию (например, металлический стержень или водопроводную трубу), которая используется для обеспечения низкоомного соединения с землей. Электрод заземления обычно устанавливается путем рытья ямы в нужном месте и вставки электрода в землю.
3. Соединение заземляющего провода: Заземляющий провод — это проводник (обычно из меди или алюминия), который используется для подключения электроустановки к заземляющему электроду. Заземляющий проводник обычно устанавливается путем прокладки его от электроустановки к заземляющему электроду и подключения его к электроду с помощью подходящего соединителя.
4. Подключение нейтрального проводника: Нейтральный проводник – это проводник (обычно медный или алюминиевый), который используется для подключения электроустановки к нейтральной точке электроснабжения. Нейтральный проводник обычно устанавливается путем прокладки его от электроустановки к главному электрощиту и подключения его к нейтральной точке электроснабжения.
5. Подключение токоведущего провода: Токоведущий проводник — это проводник (обычно сделанный из меди или алюминия), который используется для передачи электрического тока.

Потенциальные опасности, связанные с заземлением TNS

1. Поражение электрическим током : Если система заземления TNS не работает должным образом, существует риск поражения электрическим током людей, пользующихся электроустановкой. Это может быть вызвано различными факторами, такими как повреждение заземляющего проводника или заземляющего электрода или выход из строя защитных устройств (таких как автоматические выключатели или предохранители). Чтобы снизить этот риск, важно регулярно проверять и обслуживать систему заземления TNS, а также следить за тем, чтобы она была правильно спроектирована и установлена ​​в соответствии с применимыми электротехническими нормами и стандартами.
2. Пожар: Если система заземления TNS не работает должным образом, существует риск возгорания электрооборудования, вызванного накоплением электрического тока в электроустановке. Чтобы снизить этот риск, важно регулярно проверять и обслуживать систему заземления TNS, а также следить за тем, чтобы она была правильно спроектирована и установлена ​​в соответствии с применимыми электротехническими нормами и стандартами.
3. Коррозия: Материалы, используемые в системе заземления TNS, такие как медные или алюминиевые проводники и металлические конструкции (например, металлические стержни или водопроводные трубы), со временем могут подвергаться коррозии. Это может повлиять на работу системы заземления TNS и увеличить риск поражения электрическим током. Чтобы снизить этот риск, важно использовать коррозионно-стойкие материалы при проектировании и установке системы заземления TNS, а также регулярно проверять и обслуживать систему, чтобы убедиться в ее правильном функционировании.

Вот почему очень важно правильно обслуживать любую систему заземления, которую вы реализуете для своего сооружения.

Техническое обслуживание системы заземления

Существует несколько шагов, которые можно предпринять для надлежащего обслуживания системы заземления TNS (TN-S):

1. Регулярные проверки: Система заземления TNS, чтобы убедиться, что они находятся в хорошем состоянии и правильно функционируют. Это должно включать проверку состояния заземляющего проводника, заземляющего электрода и любых защитных устройств (таких как автоматические выключатели или плавкие предохранители).
2. Проверка сопротивления заземления: Сопротивление заземления системы заземления TNS следует периодически проверять, чтобы убедиться, что оно находится в допустимых пределах. Это можно сделать с помощью тестера сопротивления заземления.
3. Ремонт или замена поврежденных компонентов: Если какие-либо компоненты вашей системы заземления TNS повреждены или не работают должным образом, их следует отремонтировать или заменить как можно скорее, чтобы обеспечить безопасность и надежность электроустановки.
4. При внесении изменений в электроустановку соблюдайте надлежащие процедуры: Любые изменения или модификации электроустановки должны выполняться квалифицированным электриком в соответствии с применимыми электротехническими нормами и стандартами.
5. Соблюдайте надлежащие процедуры при использовании электроприборов: Важно использовать электроприборы в соответствии с инструкциями производителя и отключать их от сети, когда они не используются.

Как узнать, установлена ​​ли в моем доме система заземления TNS?

Есть несколько способов определить, установлена ​​ли в вашем доме система заземления TNS (TN-S):

1) Проверить электрический щит: Электрический щит обычно располагается в центре здания, Например, подсобное помещение или подвал. Панель будет содержать автоматические выключатели или предохранители, которые используются для защиты электроустановки от перегрузки по току или короткого замыкания. Панель также будет иметь клемму заземления, которая используется для подключения заземляющего провода (S) к заземляющему электроду. Если в вашем доме установлена ​​система заземления TNS, вы сможете найти клемму заземления на электрическом щите.

2) Проверьте электропроводку: Если у вас есть доступ к электропроводке в вашем доме (например, если у вас есть открытая электропроводка в недостроенном подвале или чердаке), вы должны быть в состоянии идентифицировать заземляющий провод (S), нейтральный проводник (N) и проводник под напряжением (T). В системе заземления TNS заземляющий проводник (S) будет подключен к заземляющему электроду, в то время как нейтральный проводник (N) будет подключен к источнику электропитания, а проводник под напряжением (T) будет подключен к электроустановке.

3) Ознакомьтесь с электрическими схемами объекта: Электрические планы вашего объекта должны содержать информацию об установленной системе заземления. Обычно вы можете получить копию электрических планов у предыдущего владельца собственности или у местных властей.

4) Обратитесь к квалифицированному электрику: Если вы все еще не уверены, установлена ​​ли в вашем доме система заземления TNS, или если у вас есть какие-либо опасения по поводу безопасности или надежности системы заземления, рекомендуется проконсультироваться с квалифицированный электрик. Квалифицированный электрик сможет осмотреть электрическую установку и определить тип установленной системы заземления, а также выявить любые проблемы или недостатки, которые, возможно, необходимо устранить. Они также смогут дать рекомендации по любому необходимому ремонту или модернизации для обеспечения безопасности и надежности системы заземления.

Заключение

В заключение следует отметить, что системы заземления TNS являются жизненно важным компонентом любой электроустановки, и важно понимать их роль в обеспечении безопасности людей и имущества.

Компания Axis может предоставить ряд услуг, помогающих клиентам разработать и установить систему заземления TNS, в том числе: система заземления, отвечающая специфическим требованиям и характеристикам их электроустановки. Это может включать в себя выбор подходящих материалов, определение размеров заземляющих проводников и выбор наиболее подходящих заземляющих электродов.

Поставка оборудования: Axis Electricals также может предоставить оборудование и материалы, необходимые для проектирования и установки системы заземления TNS. Это могут быть заземляющие электроды, такие как медные пластины, стержни или трубы, а также заземляющие проводники, защитные проводники, соединительные проводники и другие компоненты.

Предоставляя как оборудование, так и услуги, необходимые для установки системы заземления, Axis предлагает комплексное решение для клиентов, которым необходимо спроектировать и установить систему заземления TNS.

Система заземления TNS: описание, преимущества, схемы

Система заземления TN-S (или система TN-S): распределительная система, в которой одна часть источника питания, находящаяся под напряжением, заземлена, а открытые проводящие части электроустановки соединены с заземленной частью источника питания с помощью провода защитного заземления (PE) [этот термин определен в IEC 60364-1].

BS7671 дает следующее определение: система, имеющая отдельные нейтральный и защитный проводники по всей системе.

Значение букв T, N, S

Буквенные коды, используемые для обозначения типов систем заземления, имеют следующие значения.

Первая буква  определяет наличие или отсутствие заземления токоведущих частей источника питания:

• Т  – заземлена одна токоведущая часть источника питания.

Могут быть предусмотрены дополнительные заземляющие проводники PEN, PEM, PEL и защитный заземляющий проводник (PE) в электрической распределительной сети (при наличии).

Вторая буква указывает на наличие заземления открытых токопроводящих частей электроустановки или наличие электрического соединения между открытыми токоведущими частями и заземленной токоведущей частью источника питания:

• N — открытые -токопроводящие-части имеют непосредственную связь с заземленной токоведущей частью источника питания, выполненную проводниками PEN, PEM, PEL или защитными заземлителями (PE).

Следующие за Н буквы указывают, как выполняется электрическое соединение между заземленной токоведущей частью источника питания и открытыми токопроводящими частями электроустановки в распределительной сети, а также назначают особенности расположения проводников, осуществляющих функции защитного заземляющего провода (PE) и нейтрального (N), среднего (M) или заземленного провода (LE) в распределительной системе:

• S – указанное подключение осуществляется по всей распределительной системе с помощью защитного заземления (PE). Функции защитного заземляющего проводника и нулевого, среднего или заземленного линейного проводника обеспечиваются во всей распределительной сети с помощью отдельных проводников – защитного заземляющего проводника и нейтрального, промежуточного или заземленного линейного проводника;

Описание системы заземления TN-S

В системе заземления типа TN-S (см. рис. 1) заземлена одна часть источника питания, находящаяся под напряжением, обычно нейтраль трансформатора. Открытые токопроводящие части электроустановки здания имеют электрическое соединение с заземленной частью источника питания, находящегося под напряжением. Защитные провода PE используются для обеспечения этого соединения во всей системе распределения электроэнергии – как в распределительной сети низкого напряжения, так и в электроустановке здания.

С заземлением системы типа TN-S можно достичь более высокого уровня электробезопасности в электроустановках зданий, чем с заземлением системы типа TN-C. Более высокий уровень электробезопасности обусловлен в первую очередь применением защитных проводников, по которым в нормальных условиях протекают токи утечки. Их значения намного ниже токов нагрузки, которые обычно протекают по PEN-проводникам.

Слабые электрические токи оказывают меньшее негативное влияние на электрические контакты в цепях защитных проводников. Поэтому вероятность потери электрической непрерывности в цепи защитного проводника значительно ниже, чем в PEN-проводнике.

В настоящее время в некоторых странах мира (например, в России) система TN-S практически не используется. Он также будет иметь ограниченное проникновение в будущем из-за более дорогих сетей распределения электроэнергии. Для реализации системы TN-S в распределительной электрической сети низкого напряжения следует применять воздушные линии и подземные кабельные распределительные сети, имеющие на один провод больше, чем это необходимо при реализации систем TN-C, TN-C-S и TT.

Однако, если трансформаторная подстанция встроена в здание, система распределения электроэнергии не будет иметь распределительной линии. Поэтому целесообразно выполнять рассматриваемую систему с заземлением системы типа TN-S. Электромонтаж частного дома на одну семью, подключенного к собственной близлежащей трансформаторной подстанции, также может быть легко выполнен с системой заземления типа TN-S.

В электроустановках зданий, содержащих большое количество оборудования для обработки технологической информации, международными нормами рекомендуется использовать систему заземления типа TN-S. Та часть электроустановки здания, которая имеет собственное электроснабжение, используемое в основном для питания аппаратуры обработки информации, должна соответствовать системе заземления типа TN-S.

Примеры схем системы заземления TNS

Схема 1. Система TN-S 3-фазная 4-проводная

На схеме 1 показаны:

• 1- заземление источника питания
• 2 – устройство заземления электроустановки здания
• 3 – открытые проводящие части
• 4 – защитный контакт розетки
• ТС – трансформаторная подстанция
• UC – подземный кабель
• ВЛ – ВЛ

Схема 2.
