Толщина утеплителя под теплый водяной пол: Утеплитель под теплый пол. Тонкости подбора и монтажа

Утеплитель под теплый пол. Тонкости подбора и монтажа

Системы теплых полов занимают уверенную позицию на рынке отопительных приборов. Электрические, жидкостные системы могут служить как дополнительным источником тепла, так и основным, полностью заменив классическое радиаторное отопление при соответствующем расчёте этих систем. При этом очень важно подобрать эффективный утеплитель под теплый пол.

Критерии выбора утеплителя для пола

Чтобы понять, какой утеплитель под теплый пол подойдет лучше, необходимо обратить внимание на ряд требований.

Высокая степень теплозащиты

Ориентироваться при выборе стоит на коэффициент теплопроводности. Чем он ниже, тем лучше изолирующие качества утеплителя. Лидером в этом вопросе являются фольгированные плиты PIR с рекордно низким коэффициентом теплопроводности 0,022 Вт/м*К.

Стабильность геометрических размеров и теплотехнических характеристик в течение всего срока службы

Структура качественного утеплителя, который планируется укладывать под систему теплого пола, должна быть максимально плотной, чтобы выдерживать статические и динамические нагрузки, а также воздействие щелочной среды бетонной стяжки без какой-либо деформации.

Качественный материал для теплоизоляции обладает прочностью на сжатие не менее 120 кПа и степенью водопоглощения по объему не более 1%.

Минимальная гигроскопичность — гарантия возможности применения материала во влажных помещениях, отсутствие риска разбухания утеплителя при воздействии конденсата, проникающего сквозь плиты перекрытия.

Стоит отметить, что фольга, которой с обеих сторон покрыты PIR плиты, выступает в роли пароизоляции, надежно защищающей от воздействия влаги и “сердечник” утеплителя, и всю систему теплого пола.

Экологичность, биологическая стойкость и долговечность

Эти параметры логично связаны между собой. Утеплитель, стойко противостоящий развитию плесени, априори будет долговечнее материалов, в которых заводится плесень и мелкие вредители.

Не стоит забывать и про экологичность. Важно, чтобы даже при максимальной температуре эксплуатации теплого пола не возникала эмиссия токсичных веществ.

Удобство монтажа

Какой утеплитель выбрать, зависит от специфических особенностей укладки — чем их больше, тем сложнее неподготовленному человеку будет стелить его под теплый пол.

К разряду DIY (от англ. Do It Yourself, то есть “сделай сам”) можно отнести плитные утеплители, которые удобно стыкуются между собой, легко режутся, не требуют применения узкоспециализированного оборудования, дополнительного настила изоляционных мембран.

Например:

• пенополистирол
• полиизоцианурат
• относительно удобно укладывать пенофол, рулонную пробку

Справиться самостоятельно с задувкой эковаты или нанесением напыляемых утеплителей может быть затруднительно.

Утеплители, применяемые при обустройстве теплых полов

Листовая фольгированная пробка

Натуральная листовая пробка успешно применяется в качестве утеплителя под теплые полы в многоквартирных домах. Толщина листового материала небольшая, соответственно, экономится полезная жилая площадь помещения (актуально для квартир с низким потолком).

Экологически чистый утеплитель не деформируется под толщей бетонной стяжки, сохраняет первоначальный объем при перепадах температуры и влажности.

Алюминиевая фольга позволяет эффективнее отражать тепло от нагревательных элементов, в результате энергоэффективность теплого пола увеличивается.

Главный недостаток фольгированной пробки — высокая цена.

Если для звуко- и теплоизоляции полов в многоэтажках достаточно одного слоя толщиной 30 мм, то для утепления первого этажа над неотапливаемым подвалом в частном доме необходимо настилать слой 70-100 мм, что фактически теряет смысл для этого материала, имеющего толщину 1-1,2 см.

Пенофол

Еще один рулонный фольгированный утеплитель, который часто настилают под инфракрасные, а также кабельные системы теплых полов.

Теплоизоляция из вспененного полиэтилена — достойная альтернатива пробке по цене и удобству монтажа: на верхнем слое фольги предусмотрена разметка для правильного размещения нагревательных элементов.

Область применения пенофола обширна, но для теплоизоляции полов над холодным подвалом он применяется только в связке с пенополистирольными плитами.

Главные недостатки утеплителя — малая толщина, низкая плотность, невысокая прочность.

Пенофол легко сминается, деформируется, а любые повреждения сильно отражаются на качестве теплоизоляции. (Теплопроводность 0,037 — 0,038 Вт/м°С)

Эковата

Если теплый пол монтируется поверх деревянного перекрытия, между лагами пола допустимо использовать в качестве утеплителя эковату — смесь целлюлозных волокон с антисептиками, антипиренами.

Материал невоспламеняемый, с хорошими показателями шумопоглощения и долговечности. Но для качественной теплоизоляции необходимо либо специальное оборудование, либо знание тонкостей распределения утеплителя.

Пенопласт

Пенопласт ПСБ — универсальный материал, которые легко укладывается своими руками, под стяжку, а также между лаг деревянного перекрытия.

Для утепления частного дома рекомендовано настилать слой толщиной 150 мм для деревянного межэтажного перекрытия и 100 мм для железобетонного, в квартире слой можно уменьшить до 50 мм.

Пенопластовые утеплители укладываются с разбежкой торцов (так, чтобы четыре угла соседних плит не сходились в одной точке). Поверх рекомендуется настилать пароизоляционную пленку.

На фото показан пример утепления пола пенопластом. Поверх утеплителя настелены: плотная пленка с нахлестом; сетка, к которой крепятся витки контура теплого пола; завершающий слой “пирога” — бетонная стяжка по маякам.

Чтобы упростить задачу монтажа труб теплого пола, можно приобрести специальные пенопластовые маты с бобышками или параллельными выемками (выбор зависит от способа укладки теплового контура).

Полимерное покрытие позволяет отказаться от настила пароизоляции, а особая форма утеплителя специально предназначено для быстрого монтажа (по сравнению с процессом крепления труб к арматурной сетке).

Но, как показывает практика, лучшими изоляционными свойствами обладают именно фольгированные утеплители.

Фольгированный пенопласт с разметкой — хорошая влагостойкая экранирующая основа под теплые полы.

Витки теплового контура фиксируются якорными клипсами (скобами). Это ускоряет процесс монтажа, но нарушение целостности теплозащитного слоя негативно отражается на изоляционных характеристиках.

Стоит отметить, что фольгированное покрытие у пенополистирольных плит только с одной стороны, а не с двух как у инновационного продукта LOGICPIR, о котором пойдет речь далее.

LOGICPIR Пол от ТЕХНОНИКОЛЬ

Утеплитель производится из жесткого пенополиизоцианурата (PIR) с закрытой ячеистой структурой, сверху и снизу каширован алюминиевой фольгой, благодаря этому у плит толщиной 20 мм тепло- и звукоизолирующие (ударные шумы) свойства выше, чем у иных материалов большей толщины.

Для герметичности теплового контура плиты с отформованными прямыми или четырехсторонними L-образными кромками плотно стыкуются, проклеиваются по швам алюминиевым скотчем.

Дополнительного настила пароизоляционных мембран не требуется, эту функцию выполняет фольгирование.

Благодаря высоким изолирующим свойствам и минимальной толщине пенополиизоциануратные фольгированные плиты (система ТН-ПОЛ Термо PIR) успешно применяются при интеграции всех типов систем теплого пола в сухих, влажных помещениях частных домов, квартир, производственных комплексов, а также местах общественного назначения (офисах, банных комплексах и т. д.).

LOGICPIR Пол — абсолютно безопасный для здоровья утеплитель с улучшенными техническими характеристиками и сроком службы более 50 лет, в течение которых эксплуатационные качества материалы остаются стабильно неизменными.

Для монтажа утеплителя требуется:

• строительный нож
• метровая линейка
• самоклеящаяся демпферная лента из вспененного полиэтилена
• алюминизированный скотч

Для изоляции сложных мест прохода коммуникаций (труб водопровода, канализации, стояков отопления) через полы может потребоваться клей-пена ТЕХНОНИКОЛЬ.

Выполнить укладку под силу любому человеку. Утеплитель легко режется и отличается очень небольшим весом.

Кстати! Благодаря малому весу LOGICPIR Пол не оказывает повышенных нагрузок на перекрытия, но при этом равномерно распределяет нагрузку от сухих и тяжелых мокрых стяжек, не деформируясь.

Подробную инструкцию по монтажу можно посмотреть в других статьяx или получить информацию по ссылке ЗДЕСЬ на типовую систему ТЕХНОНИКОЛЬ для полов ТН-Пол Термо PIR.

Как выбрать правильно размеры всех слоев теплого водяного пола

• Общие черты
• Разновидности стяжки
• Минимальные показатели
• Максимальные пределы
• «Пирог» теплого пола
• Советы по заливке
• Рекомендации производителей

Для теплого пола в итоге в любом случае придется устраивать финишное покрытие, в том числе и стяжку. В их качестве могут быть использованы самовыравнивающиеся смеси, а также растворы на цементно-песчаной основе. Все будет зависеть от финансовой возможности и выбранного варианта устройства. В любом случае поверхность должна получиться идеально ровной, в том числе и относительно уровня контура водяного теплого пола. В таком случае прогрев основания пола будет равномерным по всей поверхности в комнате. При этом стоит обращать внимание на один очень важный момент, которым является оптимальная толщина будущей стяжки.

Общие черты




Типичные нарушения. Неправильно делать толстую стяжку над трубами и без подложки

Толщина стяжки для водяного теплого пола будет оказывать влияние на коэффициент полезного действия системы, ее эффективность, а также на эксплуатационный период. Тонкий слой не позволит равномерно прогреваться основанию пола, да и к тому же такая стяжка очень быстро потрескается из-за постоянных перепадов температурных режимов. Очень быстро придет в негодность и выбранное напольное покрытие по очень тонкой стяжке.

Но и толстые слои заливки не принесут положительного результата. С таким основанием значительно повысятся затраты на отопление, так как придется тратить много энергии на прогрев всего полученного «пирога». Следовательно, надо выбирать оптимальные показатели уровня заливки бетонной стяжки для системы водяного теплого пола. Но даже специалисты не смогут дать ответ об универсальности толщины заливки раствора. Многие условия могут оказывать влияние на этот параметр:

• Тип основания пола, тип грунта. В большей степени это относится именно к частному строительству при обустройстве помещения бетонным полом с самого основания.
• Параметры всего помещения, где устраивается стяжка поверх теплого водяного пола, его конфигурация.
• Предназначение будущего помещения.

Эти пункты относятся к числу основных. Дополнительно может быть и еще несколько нюансов, на которые стоит обратить особое внимание. Их можно назвать как маркировка используемого цемента, выбор конкретной смеси для работы, арматура и ее характеристики и т.д.

Разновидности стяжки

Всего можно выделить три основных типа стяжки, которые могут быть применимы для создания ровной поверхности поверх смонтированного водяного теплого пола. Но даже это классификация считается условной.

1. Толщина теплого пола водяного пола, а точнее стяжки над всей системой в районе 20 мм. Это больше минимальный показатель для заливки поверх контура трубопровода теплого пола. В работе чаще всего применяются самовыравнивающиеся смеси, которые позволяют получить действительно тонкую поверхность, способную выдержать весомые нагрузки и механическое воздействие. Данный этап устраивается без применения слоя армирования или армирующей сетки.
2. Средние показатели уровня заливки, которые колеблются в пределах 70 мм. Дополнительно для придания конструкции прочности и надежности используется арматурная сетка или специальные сетки для армирования стяжки.
3. Максимальные пределы уровня будущей стяжки по трубам теплого пола доходят до 150-170 мм. Система получила название монолитной, в которой в обязательном порядке применяется армирование. Подходит для случаев устройства целостной опорной системы, выступающей не только в качестве основания пола, но и фундамента будущего строения. В таком случае следует предварительно узнать о том, какие именно нагрузки может выдержать перекрытие в доме.

Но нельзя относить все показатели к минимальному или максимальному значению уровня заливки стяжки. Ведь если в работе дополнительно используется щебенка, то о пороге в 20 мм стоит забыть. Итоговая толщина заливки теплого пола будет куда больше. Самовыравнивающиеся составы обычно используются непосредственно перед тем, как произвести настил напольного покрытия. Сделать надо именно так, что весь контур теплого водяного пола был покрыт стяжкой. Это говорит о том, что при выборе труб диаметром около 2.5 см, достаточно будет слоя заливки в 50-70 мм. Именно до 50 мм толщины стяжки должно быть над уложенными трубами.

Минимальные показатели

По общепризнанным стандартам есть минимальные показатели толщины стяжки над системой теплого пола водяного типа. Согласно им, в случае применения самовыравнивающихся смесей, как говорилось ранее, стяжка должна быть минимум 20 мм. Но если же в работе готовится раствор из песка и цемента, то, как минимум 40-50 мм. В последнем случае это касается заливки без дополнительного слоя армирования. Если сделать ее меньшей, то эти параметры, то вряд ли получится достичь эффективности работы системы, а также получить желаемые характеристики.

Есть несколько случаев, при которых можно думать о минимальных значениях уровня стяжки над теплым полом. В обязательном порядке должен быть устроен черновой пол, который выравнивал основание до горизонтального положения. Все существенные неровности таким образом устранены и остается лишь создать слой над контуром теплого пола. Кроме этого во всей конструкции не должно быть никаких элементов армирования. Это лишь увеличит общий слой заливки. Вместо арматуры есть современное средство для придания раствору прочности и текучести – фиброволокно. Оно обладает большим количеством положительных качеств, на которые стоит обратить внимание.

Если при этом в помещении в последующем при эксплуатации будут создаваться существенные нагрузки на основание пола, то минимальные значения толщины стяжки должны уйти в сторону. Такими помещениями могут считаться коридоры, ванные, туалеты, кухни, любые технические помещения.

Строительные нормы и правила утверждают, что трубы теплого пола будут наиболее эффективно передавать тепло внутрь помещения при наличии стяжки в 65 мм вместе с напольным покрытием.

Максимальные пределы

Никаких стандартов в заливке стяжки по максимуму не предусмотрено. Технологически можно его устраивать на высоту до 10-15 см. Если же делать слой больше, то никакой эффективности он не принесет. Все проведенные работы окажутся бессмысленными. Но такая стяжка может выполняться лишь в исключительных случаях. Такими ситуациями могут быть следующие моменты:

• Если устраиваемый слой выступает не только в качестве заливки стяжки, но и в качестве фундамента строения.
• Устройства заливки бетонного пола в помещениях со значительными нагрузками (гараж).
• Осуществление монтажа стяжки на проблемных грунтах, что больше подходит для частных домов.

Если основания пола имеют значительные перепады высот, то некоторые исполнители решают сделать как можно большую заливку, чтобы все привести к горизонтальному положению. Но целесообразности в этом никакой нет. Лучше всего предварительно сделать засыпку сухими материалами (керамзит), после чего произвести заливку раствора. Такие действия сэкономят время на проведение работ, а также средства на материалы. Правда, это все лучше всего делать до устройства водяного теплого пола. Теплотрасса требует ровной поверхности для равномерного распределения тепла по всей основанию пола в комнате. При наличии больших выступов над поверхностью, их можно вовсе сбить при помощи молотка или другого оборудования.

Большое количество заливаемого бетона будет тратиться в пустую. Если у нас будет помещение в 10 метров квадратных, а слой стяжки составит всего 100 мм, то уйдет как минимум метр кубический бетона, а это неоправданные затраты.

Могут с толстой стяжкой над водяным теплым полом появиться и другие сложности:

• Длительный период нагрева поверхности.
• Снизиться эффективность работы системы.
• Возрастут затраты на обогрев комнаты.

Это все говорит о том, что следует выбирать оптимальные показатели толщины стяжки для теплого водяного пола, чтобы все характеристики системы проявлялись и хорошо сохранялись на протяжении всего срока эксплуатации.

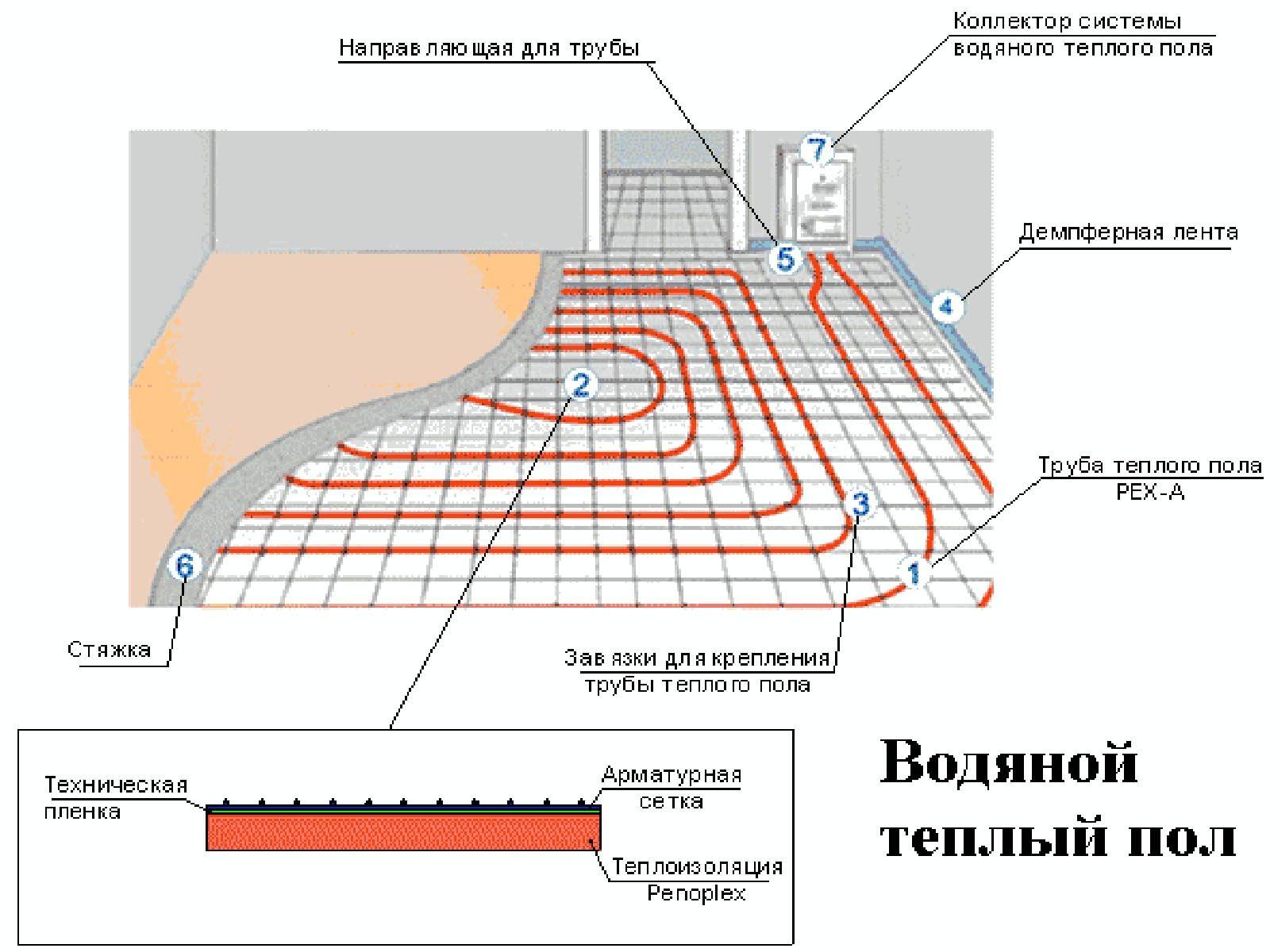

«Пирог» теплого пола

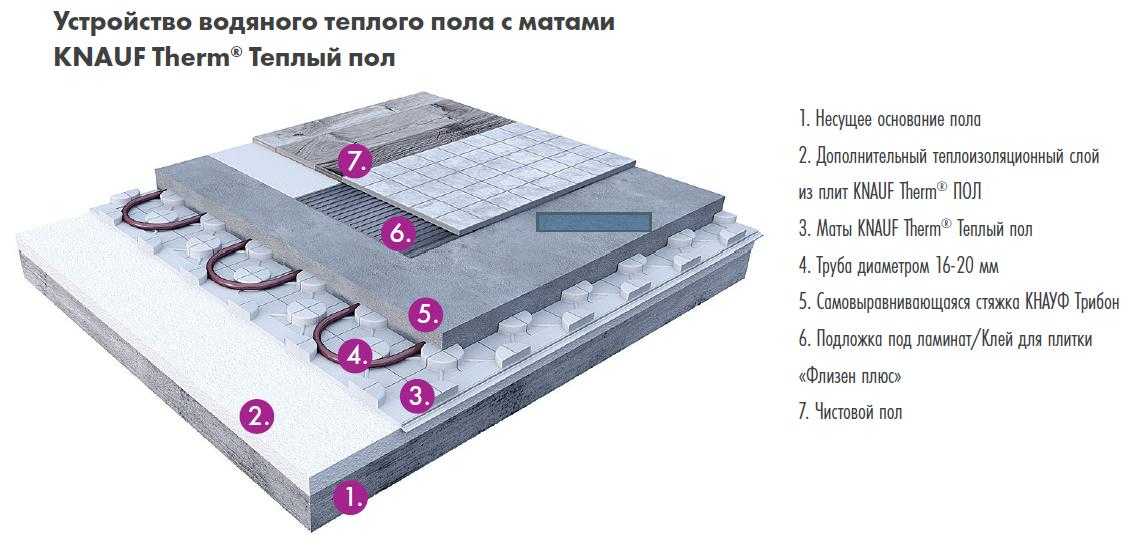

В «пирог» теплого пола, а, следовательно, в общую толщину входят и другие параметры, кроме самой стяжки:

1. Теплоизоляция. Чаще всего в ее качестве применяется полистирол. Слой необходим для того, чтобы не тратить лишнее тепло, не отдавать его вниз, а перенаправлять к основанию пола. Работа системы становится менее затратной и более эффективной. Если это холодные регионы, то оптимальная толщина полистирола должна быть около 100 мм. В более теплых условиях достаточно будет и 50 мм. Многое при этом будет зависеть от расположения помещения (над подвалом, отапливаемой комнатой и т.д.).
2. Гидроизоляция. В общую толщину ее можно вообще не учитывать по причине того, что чаще всего это обычная пленка из полиэтилена. Ее толщина настолько незначительна, что смысла нет брать ее в расчет.
3. Сетка МАК позволяет качественно и равномерно распределить трубы теплого водяного пола. Ее оптимальная толщина составляет 4 мм. Но без нее можно обойтись в том случае, если под систему производиться укладка монтажных матов с соответствующими выступами для контура теплого пола.
4. Используемая труба. Именно от нее и будет разноситься тепло по всему основанию. Обычно ее высота составляет не более 20-25 мм, в зависимости от диаметра внутренней части.
5. Бетонная стяжка. Для приготовления раствора лучше всего делать не очень крепкий раствор до марки М300. Уровень заливки стоит вымерять от верхней части уложенного трубопровода. В таком случае система теплого водяного пола будет работать с наибольшей эффективностью.
6. Чистовое покрытие. Кроме самого напольного покрытия в общую толщину добавляется клей, если это кафельная плитка.

Можно сделать определенные предварительные расчеты по толщине стяжки для водяного теплого пола, в зависимости от выбранного варианта напольного покрытия. Для теплоизоляции достаточно будет 50 мм, если только это не холодный регион страны. Труба вместе с сеткой МАК, необходимой для надежной фиксации контура займет в среднем 25 мм. Все будет зависеть от диаметра трубопровода. В некоторых случаях сетка МАК не нужна будет, если выбираются монтажные маты, специально предназначенные для настила под теплый пол. Оптимальная толщина всей стяжки получится 50 мм, а для чистового покрытия останется примерно 20 мм. Итого мы получаем, что общая толщина системы получится в пределах 140-145 мм. Такой слой необходим для устройства на первом этаже дома. Если же это второй и последующий этажи, то будет некоторое уменьшение конструкции за счет меньшего слоя утеплителя. Его много там точно не потребуется.

Советы по заливке

Для заливки стяжки по системе водяного теплого пола следует придерживаться рекомендаций от специалистов, имеющих опыт выполнения такого вида работ. В первую очередь это касается марки цемента, которая в оптимальном режиме будет равна М200-М300. Не лишним будут различные добавки в состав раствора, для улучшения качества заливки. Пластификатор позволит смеси отлично растекаться по всей поверхности и по итогу избежать появления трещин и других дефектов.

После заливки должно быть выдержано время до полного высыхания раствора. В течение этого периода нельзя включать в рабочее состояние водяной теплый пол, так как он окажет негативное воздействие на процесс высыхания и качества стяжки. Чтобы основание получилось крепким, следует осуществлять уход за стяжкой после заливки. Это заключается в поддержании оптимальных температурных режимов, исключения сквозняков, а также увлажнения поверхности в течение почти недели.

Нагревать «теплый» пол не следует, чтобы ускорить процесс высыхания. Если сроки поджимают, то лучше воспользоваться уже другими вариантами устройства основания пола, как например самовыравнивающиеся смеси, где на высыхание тратиться порядка 9-11 дней. В момент монтажа стяжка температура окружающей среды не должна опускаться ниже +10. В противном случае положительного результата получить не удастся.

Нельзя забывать не только про демпферную ленту, служащую компенсатором температурного расширения стяжки, но и про все остальные слои, которые создадут надежную конструкцию над системой теплого водяного пола. До начала выполнения заливки следует принять меры по проверке систему на работоспособность и герметичность всех соединений. Иначе могут возникнуть сложности после включения в стяжке.

Рекомендации производителей

Каждый производитель по-разному оценивает свои смеси и другие материалы для устройства самого контура теплого пола, а также стяжки из бетона. Кроме этого они выставляют свои рекомендации по выбору качественного и оптимального уровня заливки, чтобы система имела наибольшую эффективность.

Rehau. Для них от верхней части трубы системы теплого пола должна выдерживаться толщины раствора в пределах 45 мм. А вся конструкция – не более 61 мм. Следовательно, надо правильно подобрать для всей заливки необходимый диаметр трубопровода. Но если дело касается промышленных помещений и наличием постоянных максимальных нагрузок, то минимальная бетонная стяжка должна быть 75 мм и доходить максимум до 92 мм.

Kan. Она также относится к числу производителей из Германии. Они также указывает на необходимость заливки раствора по верхнему краю труб системы теплого водяного пола на высоту 45 мм. Если же считать эти показатели непосредственно от теплоизоляции, то 65 мм. Можно обратиться к продукции этой компании и добавить в состав раствора их фирменный пластификатор. В таком случае можно уменьшить высоту стяжки из бетона до 25 мм. В каталоге отображаются все рекомендации в зависимости от используемого материала и общей площади.

Видео:

Видео:

Видео:

Видео:

Правильная изоляция для влажного теплого пола

Введение

Влажное напольное отопление состоит из системы труб, которые нагреваются с помощью бойлера в пол. В качестве альтернативы электрическим системам влажный теплый пол является более доступным вариантом в долгосрочной перспективе, поскольку он стоит около 6 пенсов за кВтч, тогда как электрическое отопление может стоить 13 пенсов за кВтч. Именно по этой причине многие люди предпочитают этот тип напольного отопления.

Влажный теплый пол может достичь такого уровня энергоэффективности только в том случае, если он правильно изолирован. Это сократит дополнительные затраты на отопление и обеспечит внутреннее пространство комфортным фоновым теплом. Чтобы установить наилучшую изоляцию для вашей системы мокрого теплого пола, давайте рассмотрим некоторые из наиболее распространенных вопросов по изоляции для мокрого теплого пола.

Общие вопросы

Какие напольные материалы лучше?

Несмотря на то, что как электрические, так и мокрые системы подогрева пола могут успешно использоваться почти со всеми типами напольных покрытий, существуют определенные типы, которые обладают лучшей теплоотдачей.

Деревянные полы могут хорошо работать, тем более что они устойчивы к перепадам температуры. Чтобы этот тип напольного покрытия работал лучше всего, его толщина должна быть менее 22 мм, а отношение ширины к толщине не должно превышать 4:1. Температура пола также не должна превышать 28 градусов по Цельсию, а влажность должна быть в пределах от 6% до 8%.

Керамическая плитка, бетон и камень также хорошо подходят для обеспечения равномерного фонового тепла при влажных полах с подогревом.

Как предотвратить движение?

Поскольку все материалы расширяются и сжимаются при нагревании и охлаждении, следует также учитывать воздействие тепла на напольное покрытие. Необходимо предусмотреть компенсационный зазор и краевую изоляцию. Напольное покрытие также должно иметь возможность расширяться с другой скоростью, чем стяжка. Компенсационный зазор можно добавить по периметру комнаты и закрыть плинтусом с гибким клеем, чтобы обеспечить свободу движений.

Где должна располагаться изоляция?

Все Изоляция должна быть установлена ​​под полом, чтобы предотвратить потерю тепла вниз. На сплошном полу это может быть между бетонной плитой и слоем теплого пола или под бетонной плитой. В подвесном деревянном полу это может быть поверх половиц, под половицами или между балками пола.

Сколько требуется изоляции?

Для полов с подогревом обычно требуется значение коэффициента теплопередачи от 0,13 до 0,25, чтобы соответствовать действующим строительным нормам, в зависимости от типа конструкции. Чтобы достичь значения коэффициента теплопередачи 0,13 с типичной изоляцией из жесткого пенопласта, потребуется прибл. Толщина 125 мм и более. SuperFOIL может помочь уменьшить общую толщину наплавки, чтобы помочь совместить уровни пола или дверных порогов и т. д.

Решение

Чтобы убедиться, что вы установили оптимальную изоляцию для вашего пола с подогревом, обратитесь в SuperFOIL, чтобы обсудить с ними ваши потребности в изоляции и отоплении. Прежде чем покупать изоляцию, выберите высококачественную продукцию, которая соответствует требованиям строительных норм. Кроме того, убедитесь, что вы соответствуете требованиям U-Value после установки системы подогрева пола.

Какой толщины пол с подогревом?

При рассмотрении вопроса об установке напольного отопления вопрос «Какова толщина напольного отопления?» входит в тройку наиболее часто задаваемых вопросов. Для этого есть веская причина. Если вы домовладелец, мысль о том, чтобы увеличить высоту этажа, заставит вас чувствовать себя несколько некомфортно. Я имею в виду, кто хочет зайти в ванную? Однако в последнее время технологии шагнули далеко вперед, и существует множество доступных систем, которые оказывают минимальное влияние на высоту пола.

В этой статье мы развеем некоторые мифы о теплых полах и высоте пола, уделив особое внимание электрическим теплым полам. Вы также ознакомитесь с ключевыми соображениями и вариантами при выборе того, какая система электрического пола подходит для вашего проекта.

Что мы подразумеваем под высотой пола?

В этой статье, когда мы говорим о высоте пола, мы будем иметь в виду необходимое расстояние между основанием (бетон или древесина) и отделкой пола с помощью клея (плитка, дерево, ковер и т. д.). Это как сосредоточиться на начинке сэндвича, а не на двух ломтиках хлеба.

Какой тип системы теплого пола лучше всего подходит для различных типов проектов?

Независимо от того, какой тип системы теплого пола вы выберете (жидкий теплый пол или электрический теплый пол), нагревательный компонент обеих систем лишь минимально увеличивает общую высоту пола. На что влияет высота пола, так это на процесс установки и на то, какие составные части входят в сборку пола. Например, толщина изоляционной плиты или добавление разделительной мембраны для защиты плитки или каменного пола будут влиять на общую высоту пола.

Влажные полы с подогревом

Системы влажных полов (иногда называемые водяными или водяными полами) чаще используются в новых проектах или проектах расширения, потому что система может быть спроектирована на стадии проектирования и планирования до начала любых строительных работ. Трубопровод укладывается в толстый слой стяжки. Как правило, толщина слоя стяжки не должна превышать 65 мм, но если вы используете проточную стяжку, вы можете достичь глубины стяжки 40 мм. Наиболее распространенный диаметр трубы составляет 16 мм, а ширина участка трубы 200 мм. Нагреваемая часть системы (трубопровод) толще, чем ее электрический аналог, что затрудняет ее использование в проектах модернизации.

Электрические теплые полы

Электрические теплые полы тоньше, чем водяные, и меньше влияют на рост высоты. Диаметр нагревательного кабеля варьируется в зависимости от производителя и типа выбранной вами системы электрического теплого пола. Там, где некоторые системы имеют более тонкий нагревательный кабель, важно отметить диаметр соединения холодного конца. Почему? Это повлияет на высоту пола, так как он должен быть засыпан гибким клеем для плитки в процессе укладки. Таким образом, чем толще холодный хвостовой шов, тем большая толщина плиточного клея вам понадобится, что увеличит высоту наращивания пола. Однако есть способ обойти это. Вы можете выкопать «траншею» из изоляционного слоя, чтобы заложить холодный хвостовик, но это не идеально.

Проекты модернизации, такие как зимние сады, модернизация ванных комнат и влажных помещений, идеально подходят для электрического подогрева пола, поскольку его можно легко установить на существующий черный пол без необходимости углубления.

Примеры устройства полов с электрическим подогревом

Лучшие устройства для устройства пола с электрическим отоплением для бетонных оснований

Теперь мы познакомим вас с некоторыми из наиболее системы теплого пола. Помните, что высота наращивания будет исключать как основание (черновой пол), так и покрытие пола клеем.

Сетка ThermoSphere

1. Плитка 2. Клей для плитки 3. Сетка 4. Изоляционная плита без покрытия 5. Клей для плитки 6. Бетонное основание. Высота: 17 мм (исключая подложку, слой 1 и 2).



Мембрана ThermoSphere

1. Плитка 2. Клей для плитки 3. Мембрана 4. Клей для плитки 5. Изоляционная плита без покрытия 6. Клей для плитки 7. Бетонное основание. Высота: 21 мм (без подложки, слоев 1 и 2).



Фольга ThermoSphere

1. Инженерная древесина 2. Амортизирующая прокладка 3. Пленка 4. Амортизирующая подложка 5. Изоляционная плита без покрытия 6. Бетонное основание. Высота: 20,5 мм (без подложки и слоя 1).



Кабель стяжки

1. Плитка 2. Клей для плитки 3. Стяжка 4. Кабель стяжки 5. Фольгированная изоляция 6. Бетонное основание. Высота: 100 мм — 150 мм в зависимости от проточной стяжки и слоев изоляции (исключая подложку, слой 1 и 2).



Лучшие системы электрического обогрева пола для деревянных оснований

Теперь мы познакомим вас с некоторыми из наиболее распространенных систем напольного отопления для деревянных оснований с использованием трех различных систем электрического отопления полов. Как и в приведенных выше примерах, помните, что высота наращивания не включает в себя как основание (черновой пол), так и финишное покрытие пола с клеем.

Сетка ThermoSphere

1. Плитка 2. Клей для плитки 3. Сетка 4. Изоляционная плита с покрытием 5. Деревянная основа. Высота: 14 мм (исключая подложку, слой 1 и 2).



Мембрана ThermoSphere

1. Плитка 2. Клей для плитки 3. Мембрана 4. Клей для плитки 5. Изоляционная плита с покрытием 6. Деревянная основа. Высота: 19 мм (без учета подложки, слоев 1 и 2).



Фольга ThermoSphere

1. Инженерная древесина 2. Амортизирующее покрытие 3. Пленка 4. Амортизирующее покрытие 5. Деревянная основа. Высота: 10 мм (без подложки и слоя 1).



Хотите уменьшить высоту нароста? Не снимайте изоляционную плиту!

Удаление изоляционной плиты из настила пола является ложной экономией. Да, вы уменьшите высоту общей надстройки пола, однако это будет в ущерб домовладельцу.

Вот почему.

Возьмем в качестве примера красиво выложенный плиткой пол. У вас есть подложка под нагревательным кабелем и эластичный клей для плитки с красивыми плитками сверху. При установке теплого пола без изоляционной плиты нагревательный кабель будет нагревать как нижний, так и верхний слой с одинаковой скоростью. Это означает, что пол будет нагреваться до необходимой температуры в два раза дольше, потому что вы будете терять тепловую энергию вниз. Поскольку для достижения желаемой температуры требуется больше времени, эксплуатация электрической системы теплого пола будет стоить намного дороже.

Если вы включите изоляционную плиту в конструкцию пола, вы значительно уменьшите потери тепла вниз к основанию. Вместо этого большая часть тепла будет нагревать этаж выше, а это означает, что у вас будет меньше времени, чтобы система была включена для достижения оптимальной температуры, и это экономит деньги на общих эксплуатационных расходах. Установив изоляционную плиту, можно повысить эффективность системы электрического теплого пола на 50% и более.

Использование изоляционной плиты дает и другие преимущества:

• Добавляет прочности конструкции пола
• Помогает снизить ударный шум
• Очень легкий, поэтому не перегружает дизайн пола

При заказе изоляционной плиты мы обычно рекомендуем изоляционную плиту минимальной толщины около 10 мм. Это также, как правило, средний показатель по отрасли.



Какой тип изоляционной плиты выбрать?

Существует два типа изоляционных плит; без покрытия и с покрытием.

Изоляционные плиты без покрытия

Этот тип изоляционных плит обеспечивает экономичную теплоизоляцию бетонных оснований и стяжек.
