Септик Топас 5 — принцип работы и устройство

Рекомендации владельцам: 55 самых частых вопросов с ответами по септику Топас

Принцип работы септика «Топас 5» обеспечивает два цикла очистки (прямой и обратный) с прерывистой аэрацией, фазами отстаивания стоков. Схема устройства также включает усреднитель отработанной жидкости, стабилизатор ила. Подачу сжатого воздуха на аэрацию и насосы-эрлифты обеспечивают мембранные компрессоры, характеризующиеся малым энергопотреблением и уровнем шума. Технология эксплуатации станции позволяет смешивать бактерии поступающих стоков и воздуха, обеспечивая биологическую очистку сточных вод. Вода на выходе очищена до 98 %. Необходимость использования дополнительных биодобавок исключена.

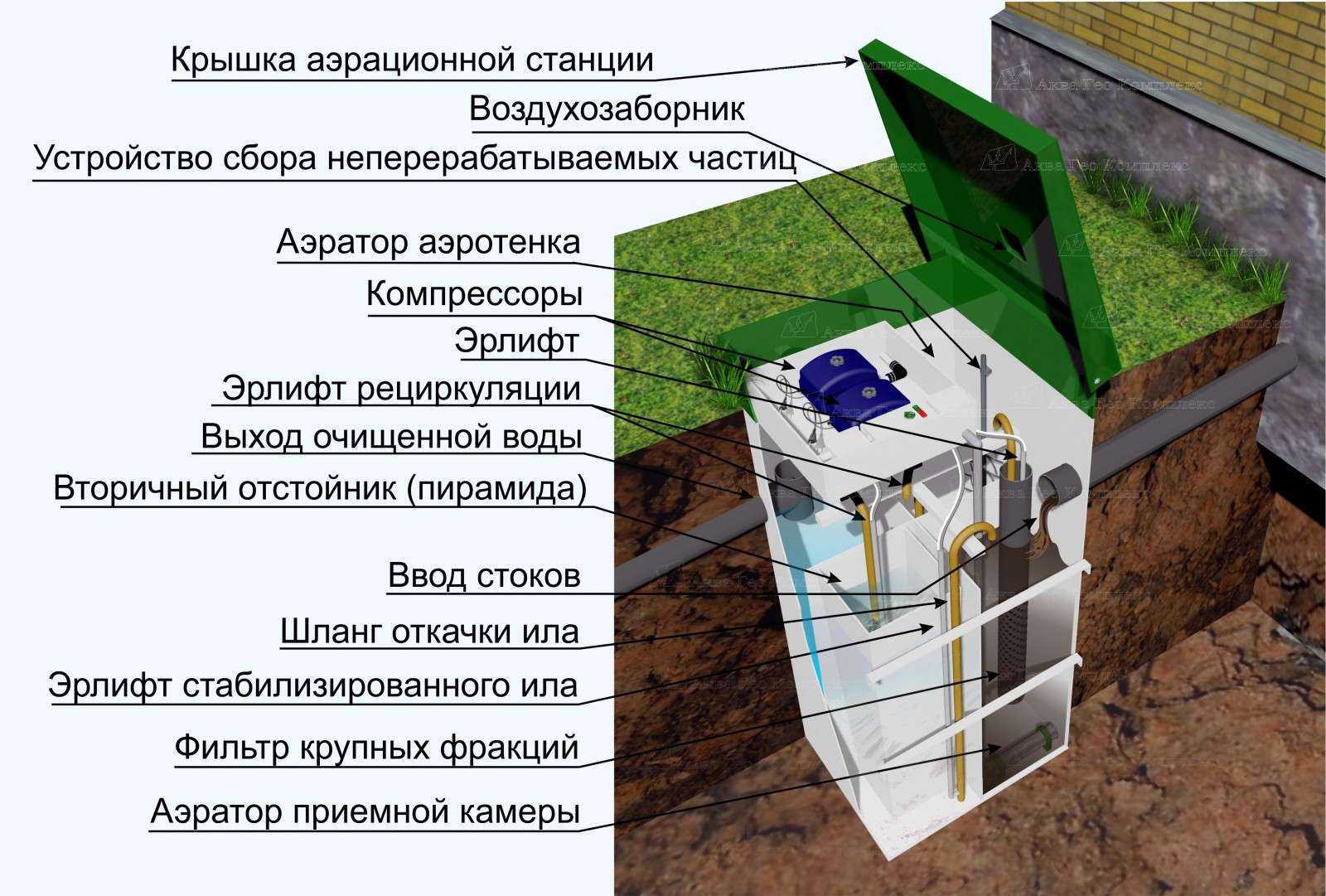

Устройство септика «Топас 5»

Устройство септика «Топас 5» включает пластиковый корпус, разделенный четырьмя блоками, электрооборудованием. Корпус «Топас 5» выполнен из листового полипропилена толщиной 18 мм, внутренние перегородки, отсек для монтажа электрооборудования имеет меньшую толщину стенок. Соединение полипропиленовых листов осуществляется методом сварки. Энергозависимые элементы, включая компрессоры Airmac, поплавковые датчики, блок управления, тщательно подобраны, отлично справляются с поставленными задачами на протяжении более 10 лет.

Принципиальная схема септика «Топас 5» включает 4 отсека:

А. Приемную камеру.

Б. Аэротенк.

В. Второй отстойник.

Г. Стабилизатор ила.

Детальный обзор септика «Топас 5» позволяет определить наличие 14 конструктивных элементов:

1. Вводящий патрубок.

2. Фильтр грубой очистки.

3. Эрлифт, выполняющий функции главного насоса.

4. Эрлифт обратной циркуляции.

5. Эрлифт перекачки ила.

6. Эрлифт отстоянного ила.

7. Компрессорные устройства.

8. Уловитель волос.

9. Вывод чистой воды.

10. Поплавковый датчик.

11. Камера для подсоединения электрического проводника.

12. Блок управления септиком.

13. Розетки, питающие компрессорные установки септика «Топас 5» .

14. Кнопка ВКЛ/ВЫКЛ.

Главное преимущество, определяющее популярность «Топас 5» — простота конструкции, взаимозаменяемость деталей, возможность самостоятельного ремонта.

Принцип работы септика «Топас 5»

Принцип работы септика «Топас 5» включает ряд этапов:

Канализационные стоки проходят по подводящей трубе в приемный отек (А). Первичная камера «Топас 5» оснащена аэратором, обеспечивающим смешивание, насыщение отходов кислородом. Аэрация в приемнике запускается мере снижения уровня воды до установленного минимума. Мера предупреждает отстаивание и загнивания осевших фракций, стоки в приемнике усредняется по составу, молекулы органических соединений под воздействием ферментов, производимых бактериями, распадаются.

Загрязнения, прошедшие фильтр грубой очистки (2), поступают в главный эрлифт септика. Крупные фракции проходят повторную переработку в приемнике «Топас 5» . Эрлифт, подающий воздух компрессором, поднимает стоки по трубе, направляет в аэротенк.

Контроль режимов работы «Топас 5» в приемнике реализуется поплавковым датчиком. В первой фазе, по мере наполнения приемника отходами, датчик поднимается, срабатывает первый компрессор, направляющий поток сжатого воздуха в аэротенк (Б), основной насос (4), рециркуляционный эрлифт (6), насос перекачки иловой массы (8) в стабилизаторе.

При достижении стоков рабочего минимума, поплавковый датчик опускается, срабатывает второй компрессор, насыщающий воздухом:

• приемник;
• эрлифт транспортировки ила из аэротенка в камеру стабилизации ила;
• эрлифт сбора жирной пленки во втором отстойнике;
• вторичный отстойник септика.

Основную очистку стоки проходят под воздействием бактерий в аэротенке. Аэрация жидкости в септике способствует поддержанию воды во взвешенном состоянии, насыщая кислородом. На этапе отстаивания ил выпадает на дно септика, мелкие частицы объединяются в хлопья. Количество кислорода в жидкости снижается, микроорганизмы задействуют для дыхания соединения азота – нитраты преобразуют в нитриты, затем в молекулярный азот.

Второй отстойник (Г) размещен в аэротенке. Пирамидальная камера «Топас 5» способствует осаждению крупных фракций, проникающих сквозь нижнее отверстие септика в аэротенк. Дополнительная смесь воды с илом поступает из аэротенка в отстойник сверху посредством эрлифта обратной циркуляции (6). Интенсивность выпадения осадка и осветления жидкости повышается. Жирная пленка взмучивается барботером, возвращается эрлифтом пирамиды в аэротенк. Чистая жидкость выходит наружу по отводящему патрубку.

Запускается вторая фаза очистки:

легкая иловая масса из аэротенка «Топас 5» транспортируется эрлифтом (8) в успокоитель (Г). Чистая вода возвращается в приемник через верхний перелив, замыкает внутреннюю циркуляцию. Камера, стабилизирующая ил, оснащена насосом, взмучивающим иловый осадок под напором воздуха, образование плотного осадка на дне сведено к минимуму.

Важно! Предупредить появление плотного пласта на дне стабилизатора поможет ежеквартальная откачка ила штатным насосом.

Видео о септике Топас

Устройство котлована и траншеи

Монтаж септика

Принцип работы септика Топас — Septikland

Несколько десятилетий назад многие владельцы частных домов и каких-либо земельных участков даже и не подозревали бы, какие удобные варианты очищения канализационных стоков могут в будущем придумать инженеры и изобретатели современных канализационных технологий.

Именно поэтому раньше для большинства людей, которые желали бы соорудить автономную канализацию у себя дома с биологической очисткой, наличие и использование септика последних поколений.

На сегодня одним из таких замечательных канализационных очистительных сооружений является септик Топас, который имеет свои особенные характеристики.

• Устройство
• Схема
• Видео: Схема работы
• Как работает септик, и как очищаются стоки
• Видео: принцип работы септиков Топас
• Что такое активный ил
• Видео: как часто обслуживать

Септики Топас относят к канализационным станциям глубокой биологической очистки. Преимущественные характеристики септиков серии Топас от крупнейшей компании-производителя ТОПОЛ-ЭКО, существенно отличаются от технических характеристик септиков других отечественных производителей.

Эти отличия состоят в следующем:

• высокая степень очистки до 95-99%;
• компактные и удобные для монтажа модели;
• небольшое потребление электроэнергии;
• бесшумная работа в процессе эксплуатации;
• обслуживание септика Топас является самым простым и неприхотливым;
• полная автоматизация оборудования;
• не издает неприятных запахов;
• полная герметичность корпуса и всего оборудования.

Септик Топас устроен таким образом, что подобрать модель под любые запросы того или иного покупателя не составит особого труда.

Фото:  Топас 5, Топас 8 и Топас 10

Весь достаточно большой модельный ряд такого плана канализационного очистного оборудования представляет собой широкий ассортимент установок, которые с успехом обслужат семьи с постоянным проживанием от 3-5 до 150 человек.

Это говорит о том, что решить любую проблему с тем или иным количеством или объемом обрабатываемых стоков септикам серии Топас по плечу.

Среди множества конструкций есть как однокорпусные, так и двухкорпусные установки. Именно такое техническое решение открывает большие возможности для применения таких канализационных установок как септик Топас.

Фото: двухкорпусная установка септика Топас

Ведь некоторые модели спокойно могут очищать большие объемы стоков, которые они принимают от нескольких домов сразу. Это те септики, высокая производительность которых позволяет принимать залповый сброс стоков от 1000 до 4500 литров.

А также обрабатывать канализационные жидкие отходы объемом от 4 до 24 кубических метро за одни сутки.

Такие показатели позволяют сделать вывод о том, что септики Топас предназначены для обслуживания не только маленьких и больших семей (от 5 до 10-20 человек), но также и целых поселков, курортных баз, кварталов, промышленных предприятий и организаций и прочих наиболее масштабных точек сброса канализационных стоков, которые требуют тщательной обработки.

Очистное сооружение работает исключительно от электрического питания, а потому при случайном отключении электричества, запрещается пользоваться септиком, во избежание создания аварийной ситуации в автономной сети канализации.

Фото: технические характеристики серии септиков Топас

Такие септики глубокой биологической очистки канализационных жидкостей, как Топас имеют сложное внутреннее устройство. Особенно, если сравнить такой септик с обыкновенными пластиковыми емкостями.

Ведь конструкция очистного сооружения оснащена насосным оборудованием, встроенным внутрь одной из камер, а также рядом других приспособлений, которые связаны с наиболее глубокой очисткой стоков.

Важно! Весь процесс внутри септика происходит по определенному циклу благодаря именно четкой структуре и схеме внутреннего устройства канализационного оборудования.

Схематически внутреннее устройство септика состоит из четырех камер, в каждой из которых применяется свой способ обработки стоков. Камеры оснащены всевозможными приспособлениями и оборудованием, очищающие и перерабатывающие стоки.

А также в емкостях септика в обязательном порядке присутствую еще и живые микроорганизмы, способные преобразовать стоки на активный ил и воду.

Все приспособления в отдельности участвует в одном мощном очистительном процессе, благодаря которому канализационные стоки очищаются на 95-99%.

Фото: устройство септика Топас

Приемная камера, как следует из названия, принимает и обрабатывает первичные канализационные стоки, которые имеют наивысшую степень загрязнения.

Суть работы аэротенка заключается в том, чтобы при помощи потоков воздуха отгонять в сторону всплывшие частицы. Фильтры для различного размера фракций предназначаются для того, чтобы улавливать и удерживать твердые плохо растворимые включения.

Во вторичном отстойнике происходит та же активная переработка стоков при помощи бактерий. С той только разницей, что камера имеет форму пирамиды, стенки которой позволяют осадку наилучшим образом осаждаться.

Эрлифт – это приспособления, которые транспортируют ил, очищенную воду и другие включения в специальные для каждого вида стоков отведенные места и емкости.

Весь принцип работы септика и очищения стоков можно разделить на четыре этапа, которые происходят в четырех отсеках канализационной установки Топас.

Первичные канализационные стоки попадают в первую камеру, сектор которой на рисунке отмечен цифрой – (1), где стоки сразу же подвергаются обработке активными бактериями и под влиянием аэратора преобразовываются на ил, воду и всплывающие легкие вещества, типа нефтепродуктов или маслосодержащих частиц и включений, которые имеют вес меньше, чем у массы воды.

По большому счету в первой камере происходит очищение стоков от наиболее крупных или плохо растворимых частиц.

Фото: принцип работы септика Топас

Вторая камера принимает стоки уже прошедшие первичную обработку на 45-50%. В этом отсеке (2) вода продолжает подвергаться воздействию аэробных бактерий и также аэрационному полю, которое способствует поднятию оставшихся мелких включений подниматься поверх воды.

Здесь емкость камеры имеет пирамидальную форму, а потому образовавшийся ил очень быстро осаждается на дно камеры. Далее через эрлифт при помощи насосных установок вода, которая очистилась еще на 20-30%, поступает в третью камеру (3).

Третья камера представляет собой такой же отстойник, где при помощи бактерий вода снова преобразовывается на ил и воду. Некоторые модели имеют две пирамидальные камеры – 2 и 3, а некоторые по одной – только вторую или только третью.

Но чаще всего емкостью в форме пирамиды является именно третья камера. Именно пирамидального вида камеры необходимо регулярно откачивать от скопившегося ила.

Важно! Это необходимо делать вовремя иначе переполнение таких емкостей выведет из строя всю канализационную установку. Также через эрлифт под давлением насосной установки практически полностью очищенная вода через фильтры попадает в последнюю камеру доочистки (4).

Здесь вода достигает полноценной очистки до 98% и также при помощи дренажного насоса выводится в почвенные слои.

Любой септик для дачного дома, загородного участка с домом или коттеджем из серии Топас всегда внутри своей установки будет иметь иловую массу, которая является наиболее оптимальным вариантом глубокой биологической очистки.

Фото: иловая масса в септике топас

Активный ил уже присутствует в каждой установке и любой покупатель. Приобретая ту или иную модель септика Топас.

Активный ил представляет собой определенные микроорганизмы, которые под воздействием воздуха, обеспечивают биологическое разрушение, разложение и преобразование канализационных масс в воду и ил.

Такие простейшие микроорганизмы называются еще аэробными бактериями.

Существует вообще две группы бактерий, которые часто используются в производстве и последующей эксплуатации современных септиков – анаэробные и аэробные бактерии.

Фото: бактерии для септика

Аэробные микроорганизмы живут и действуют под воздействием кислорода, а анаэробные – эффективны лишь в отсутствии активного кислорода. В случае с конструкцией Топаса, которая содержит в себе аэрационные установки, пускающие мелкие воздушные пузырьки.

Внутри емкостей находится активный ил исключительно только с аэробными бактериями.

Эти микроорганизмы могут погибнуть, если часто использовать в хозяйстве агрессивные химические вещества, которые могут часто выбрасываться в автономные сети канализации.

Важно! Поэтому желательно не использовать какие-нибудь растворители, моющие с щелочами, кислотосодержащие чистящие и моющие средства. Также желательно не сбрасывать в канализацию стеклянные, керамические, пластиковые, полиэтиленовые и прочие твердые, волокнистые или любые другие нерастворимые вещества.

Ведь в септике насосная установка не имеет режущих элементов, которые могли бы измельчить все эти предметы, а потому они могут засорить и вывести из строя все механизмы внутри септика.

Перед выбором той или иной модели септиков Топас, нужно как следует ознакомиться с его моделями, принципом работы канализационной установки, а также с его устройством.

Важно! Очень важно знать все технические характеристики и особенности септиков Топас для того чтобы предотвратить образование аварийных ситуаций и избежать неправильной эксплуатации.
