изготовление топорища и проведение заточки

Топор считают по праву «королем» плотницкого инструмента. Настоящий плотник, относящийся профессионально к своему ремеслу, знает, как сделать топор, идеально подходящий для той или иной операции. У мастера, как правило, несколько топоров, всегда готовых к работе. Однако этот инструмент нужен не только плотникам, но и обычным людям, живущим за городом в частных домах, а также горожанам, выезжающим на лето или в выходные на дачи. Наколоть дров, чтобы протопить печь в доме или в баньке, приходится каждому хозяину. Чтобы этот процесс шел быстрее и не доставлял неприятностей в виде слетевшего топора, затупившегося лезвия или поломавшегося топорища, надо уметь правильно подготовить данный инструмент к работе и поддерживать его в «боевой готовности» в течение всего срока эксплуатации. Форма топорища может быть разной. Важно, правильно насадить топор, расклинить, а затем заточить лезвие под нужным углом.

Содержание

1 Покупка топора или как выбирать колющую часть?
2 Выбор заготовки и изготовление топорища
3 Как насадить топор на ручку?
4 Как и под каким углом затачивается лезвие топора?
5 Как правильно хранить топор?

При покупке топора, а вернее его колющей части, стоит обратить внимание на качество металла, взятого для изготовления инструмента. Ищите на топоре знак ГОСТ, что подтверждает соответствие металла государственным стандартам и требованиям. Будьте настороже, если вместо данного знака будет стоять ТУ, ОСТ или МРТУ. В этом случае производитель может вносить изменения в технологию. Топоры советских времен, отличающихся высоким качеством металла, можно приобрести на блошином рынке.

Качество металла можно проверить и опытным путем, взяв два топора и ударить лезвием одного из них по лезвию другого. На менее качественном изделии останутся зазубрины после ударов. Также качество металла проверяется по характерному звуку, который издается при постукивании топора. При этом инструмент должен находиться в подвешенном состоянии.

Также следует заострить внимание на следующих моментах:

на хорошо оттянутом лезвии не должно быть изгибов и вмятин;
конусообразность формы проушины;
соосность проушины и лезвия топора;
небольшая толщина обуха и перпендикулярность его торцов лезвию.

Не стоит расстраиваться, если не удастся найти топор, отвечающий всем названным требованиям. Ведь выявленные отклонения можно устранить путем заточки заусенцев, расточки проушины и придания обуху симметричной формы.

Также будет полез материал о том, как сделать приспособление для переноски дров: https://diz-cafe.com/tech/perenoska-dlya-drov-svoimi-rukami.html

Длина топорища выбирается, исходя из роста и силы мастера. Не последнюю роль при этом играет и качество древесины. Облегченные топоры, имеющие вес около 800-1000 г, имеют ручки длиной от 40 до 60 см. У тяжелого инструмента (1000-1400 г) длина топорища варьируется от 55 до 65 см.

От длины топорища зависит сила удара. Чем длиннее ручка топора, тем легче колоть деревянные чурки. Сила и рост человека также имеет значение

Не каждая порода древесины подходит для изготовления ручки топора. Для этой цели настоящий мастер исходит весь лес, прежде чем найдет подходящее дерево. Чаще всего заготовку для топорища делают из прикорневой части березы, а лучше из наростов на ее стволе, отличающихся особой свилеватой и очень плотной древесиной. Вместо березы можно использовать клен, дуб, акацию, ясень и другие лиственные деревья твердых пород. Заготовки необходимо хорошо просушить в естественных условиях, на что уйдет немало времени.

На подготовленной заготовке очерчивают по выбранному шаблону контуры будущего топорища. На конце ручки топора должно быть предусмотрено утолщение, предназначенное для «торможения» руки в случае выскальзывания инструмента. Затем излишки древесины, находящиеся вне контура, удаляются ножом, топором с идеально заточенным лезвием, стамеской или электролобзиком, что намного быстрее. Выполнив примерочную насадку топора на топорище с помощью киянки, и, убедившись в плотном прилегании этих деталей, можно продолжать дальнейшую чистовую обработку ручки инструмента. Для циклевки используют стекло, а для шлифовки – мелкозернистую наждачную бумагу.

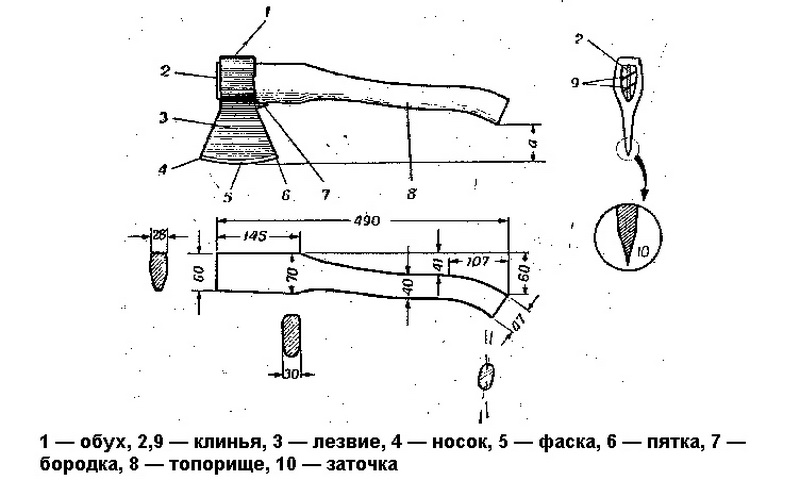

Сверху изображен чертеж топорища (а), отвечающего требованиям ГОСТ 1400-73, а снизу – ручка походного топора (б) с зоной ненарушенных волокон, составляющей 40 мм

Важно! Если топорище легко входит в проушину, то это означает, что мастер допустил ошибку в расчетах и неправильно вычертил шаблон. В этом случае даже вбитый клин не исправит ситуацию, обеспечив непродолжительную плотную посадку топора на топорище.

Ниже приведен алгоритм проведения операций, показывающий, как насадить топор на выточенное и отшлифованное топорище. Это один из возможных способов:

Подгоните верхнюю часть топорища под проушину топора. При этом лишнюю древесину состругивайте ножом. Напильником пользоваться не стоит, так как он «размахряет» дерево.
На топорище, размещенном в горизонтальном положении на столе, положите сверху топор, и карандашом поставьте на ручке метку, до которой он будет насаживаться. Поделите отрезок пополам и поставьте вторую метку.
Зажмите топорище в вертикальном положении в тисках, чтобы широкий конец был расположен вверху. Возьмите ножовку по металлу и сделайте пропил до второй метки под клин.
Купите в магазине металлический клин или выстругайте деревянный аналог, толщина которого должна составлять от 5 до 10 мм. Длина клина, сделанного для топора своими руками, должна быть равна глубине пропила, а ширина – величине проушины топора.
Положите на стол доску и поставьте на нее топор, расположив его вверх ногами. Наденьте топор на топорище и начинайте постукивать им об доску. Затем переверните и постучите об доску рукояткой топорища, при этом процесс насаживания продолжается. Переворачивания и постукивания надо сделать несколько раз. В итоге топорище войдет в проушину.
Далее поставьте топорище вертикально и вставьте в пропил выструганный клин, забивайте его киянкой до половины или почти до конца. Ножовкой по металлу отпилите все, что останется торчать сверху.
Нанесите масло (моторное, льняное, подсолнечное и др. ) на топорище, дайте стечь излишкам и оставьте для просушивания. Протрите топор и ручку ветошью.

После примерки топора к топорищу, показанной на рисунке (а), производят его насадку (б) и расклинивание ручки (в): 1- топор, 2 – топорище, 3 – клин

Чтобы инструмент не доставлял хлопот, надо правильно заточить лезвие топора. Согласно требованиям ГОСТа величина угла заточки строительного топора должна составлять 20-30°. Инструмент для плотницких работ затачивают под чуть большим углом, равным 35°. Рекомендуемые углы надо выдерживать, так как более тонкие лезвия будут увязать в древесине. Для их вытаскивания придется приложить дополнительные усилия. На сучках тонкое лезвие может запросто согнуться. Заточенное под углом в 35° лезвие, подламывая отделяемую от основного бревна щепу, не увязает в древесине.

Сначала выполняется «черновая» первичная заточка топора, во время которой удается устранить вращающимся точильным кругом все щербинки, мелкие повреждения и крупные выбоины. При этом идет формирование новой четкой режущей кромки топора. Затем заточенное начерно лезвие подвергают «чистовой» заточке. Шлифовку проводят по всей длине лезвия с обеих сторон мелкозернистым бруском, который удаляет все заусенцы.

Три способа заточки лезвия топора: а) точильный круг; б) брусок, смачивают водой; в) правка оселком, смоченным машинным маслом

Важно! Блеск лезвия топора и отсутствие на режущей кромке заусенцев говорит о том, что процесс заточки прошел успешно.

После работы рекомендуется на лезвие топора надевать чехол, сделанный из толстой кожи, бересты или иного материала. Нельзя оставлять топор, воткнутым в бревно. Настоящий мастер заботится о своем инструменте, ведь топор является «продолжением» его рук.

Попробовав хоть раз порубить дрова самодельным топором, вы не сможете работать магазинным инструментом. Если вы сомневаетесь в своих силах, то воспользуйтесь услугами мастеров, которым известно, как сделать удобное топорище для топора из выбранной и высушенной заготовки.

Автор: marika

Топор – один из инструментов, которые необходимо иметь в хозяйстве. Конечно же, его можно приобрести в магазине, но, при желании иметь надежную и удобную вещь, орудие труда лучше сделать самостоятельно. В статье пойдет речь о том, как смастерить топорище дома своими умелыми руками и правильно насадить металлическое полотно.

Топорище – это ручка рабочего инструмента. От того, насколько с ним будет легко работать, полностью зависит продуктивность труда. Поэтому обычная прямая палка в этом случае никак не подойдет. Настоящее топорище представляет собой изогнутый брус с овальным сечением и прямыми участками. Хвостовая же часть должна быть расширенной и отогнутой книзу. Только при таком варианте рука выполняющего работу человека сможет надежно удерживать инструмент, при этом долго не испытывая усталости.

Заготавливать древесину нужно осенью. Для плотницких инструментов отлично подойдет береза, а для походного варианта чаще используют клен. Его ударная вязкость меньше, чем у березы. Идеальным вариантом считается очень прочный и редко меняющий форму ясень. Сделать топорище лучше из участка дерева, расположенного возле корня, причем заготовка должна быть на 15 см шире и длиннее будущего изделия.

Внимание! До того как подготовленные брусья пойдут на изготовление топорища они должны минимум год просушиться в сухом, темном месте, например, на чердаке. Это нужно для того, чтобы в готовом виде ручка не усохла и не начала болтаться в проушине.

Выбранным средством смазывают дерево и оставляют до подсыхания. Обработку повторяют еще несколько раз до тех пор, пока жир не будет впитываться. Лыжная смола способна проникать в более глубокие слои заготовки, но ее сложно найти в магазинах. Поэтому чаще пользуются двумя первыми вариантами.

Просмотр видео и фотоматериалов поможет получше разобраться в методике изготовления. Сделать топорище своими руками сложнее, чем купить его в готовом виде. Однако при наличии желания и некоторых навыков вполне можно получить качественное орудие труда.

Если вы подумываете о том, чтобы сделать рукоятку топора своими руками, вы обнаружите, что есть два основных варианта материала: ясень и гикори. К сожалению для меня, ни один из этих материалов не был доступен на складе 3 x 3, как мне было нужно. Следовательно, я выбрал кусок дуба 3 х 3. На самом деле я купил две таких стандартных детали и оставил одну для резервного копирования на случай, если что-то пойдет не так с первой.

А затем взял кусок квадратного материала к ленточной пиле и начал вырезать форму ручки топора. Я начал с того, что сначала вырезал боковой профиль, а затем повернул его на 90° и начал резать верхний и нижний профиль. На данный момент я просто набрасываю форму рукоятки топора и не пытаюсь сделать очень точные разрезы. Просто убрал большую часть материала.

Наклонная часть в нижней части рукоятки топора известна как «лапчатая лапка». Не обрезайте основание ленточной пилой. Нижняя часть рукоятки топора должна оставаться квадратной, чтобы по ней можно было стучать молотком, когда вы подвешиваете топор.

Ленточная пила очень быстро удаляет много материала. Если вы повторяете этот проект, будьте очень осторожны, чтобы случайно не отрезать слишком много материала. Работа с мелкими деталями может быть выполнена менее агрессивными инструментами.

Существует множество инструментов, которые могут обрабатывать детали рукоятки топора. К сожалению, мне пришлось сделать вторую ручку, потому что я сделал ошибку на первой ручке. Для второй ручки я выбрал ленточный шлифовальный станок, чтобы отшлифовать черновую форму до почти готовой формы. В качестве альтернативы можно использовать шпатель или бритвенный станок. Отшлифовав грубую форму, я перешел к ручной шлифовке ручки до зернистости 220.

Верхняя часть топора, на которой висит голова, известна как «ушко рукояти». Я использовал электроинструменты для придания формы проушине первой рукоятки, и было трудно точно контролировать съем материала. Для второй рукоятки я выбрал ручные инструменты, которыми было гораздо легче управлять. Инструменты, к которым я потянулся на второй ручке, были «рашпиль» и «4 в руке».

Подобно формированию глаза, вывешивание головы требует большого терпения. Вам придется повесить головку на ушко до тех пор, пока она не сядет на место, затем постучите ею по уху, осмотрите следы трения на ушке рукоятки, а затем удалите еще немного материала, пока не получите красивые ровные следы натирания от проушины. голова топора.

Как только я был удовлетворен рисунком следов трения, я взял ручку ленточной пилы и прорезал прорезь в проушине для клина. Глубина клинового вруба должна составлять три четверти звеньев самой головки топора; в моем случае это было около 3 дюймов.

Перед тем, как вбить клин, я покрыл его столярным клеем, чтобы убедиться, что он хорошо приклеится к ушке рукоятки. Затем я повесил голову в последний раз. Медленно, но верно я вбивал клин в проушину до тех пор, пока он не въезжал дальше. Головка топора теперь полностью установлена и закреплена на рукоятке топора.

Последним шагом в формировании рукояти топора является вырезание нижней части угла на ступне оленя. Теперь легко понять, что вырезание этой формы на раннем этапе не обеспечило бы хорошую квадратную поверхность, по которой можно было бы стучать при подвешивании головы.

В Garrett Wade мы сотрудничаем со множеством экспертов и мастеров, чтобы помочь им поделиться своим опытом с нашими клиентами. Один из наших мастеров по дереву решил поделиться своим приключением с ручкой топора своими руками, чтобы вы тоже могли научиться делать рукоять топора. Следите за их историей здесь!

Примерно через год своего путешествия по резьбе этот эксперт решил, что им нужен топорик получше. Они использовали дешевый с пластиковой ручкой, который они купили в местном хозяйственном магазине. Спросив его отца, заядлого коллекционера антиквариата, они нашли несколько ржавых топориков, которые он получил в бесплатном ящике с инструментами. Они выбрали один, сделанный Sandvik, с инициалами JRG, вырезанными сбоку.

С самого начала создания ручки топора своими руками этот мастер выпал из колеи. Они с трудом выковывали рукоять из бревна гикори и переделывали головку, но в тот момент, когда все было закончено, несмотря на несколько ошибок новичка, их одолело мощное осознание: они успешно сделали свой собственный инструмент!

Независимо от того, есть ли у вас в гараже топорик со сломанной ручкой или вы с тоской смотрите на ведра с ржавыми наконечниками топоров в антикварных магазинах, знание того, как поставить новую рукоятку на инструмент, является важным навыком. Мало что может принести такое же удовлетворение, как восстановление старого инструмента со сломанной ручкой до его прежней функциональной славы.

В этой статье мы покажем вам, как сделать и прикрепить новую рукоятку топора для рубящего инструмента (топора, топора, тесла, кувалды и т. д.). Не стесняйтесь следовать всем шагам или просто купите рукоятку и используйте последующие шаги, чтобы изучить технику хвата.

Не беспокойтесь о совершенстве! Хотя эта первая рукоятка топора, сделанная нашим нынешним экспертом, не была идеальной, она оставалась прочной и полезной, пока не была модернизирована несколько лет спустя. Ручка топора своими руками в этой статье — это модернизация этого апгрейда.

Для этого руководства мы предпочитаем очень короткую ручку (около 10 дюймов), чтобы она не зацепилась за угол колоды. Хорошая длина рукояти составляет от 12 до 24 дюймов для топориков, от 20 до 28 дюймов для походных топоров и от 28 до 38 дюймов для колунов.

Когда вы просматриваете это руководство о том, как сделать ручку топора, мы будем использовать некоторую техническую терминологию. Ознакомьтесь с некоторыми из этих терминов, чтобы убедиться, что вы все понимаете в нашем руководстве.

Металлическая верхняя часть топора называется головкой. У него есть каплевидное отверстие, называемое ушком, к которому прикрепляется ручка. В проушине деревянная ручка прикреплена деревянным клином, который приклеен и вбит в разорванный спил, идущий от лезвия к задней части, известный как пропил. Ушко топора часто бывает шире в верхней части, поэтому этот клин увеличивает боковое давление на соединение и обеспечивает очень плотную посадку.

Убедитесь, что на вашем инструменте нет ржавчины (особенно внутри проушины инструмента). Ржавчина является побочным продуктом химической реакции окисления, для запуска которой требуется вода. Ржавчина портит железо в вашем инструменте, вызывая со временем все более и более глубокие карманы, пока инструмент не станет непригодным для использования.

Нарисуйте карандашом форму ручки топора. Вы можете сделать это от руки или обвести существующую ручку топора, который вам нравится. Обратите внимание на ориентацию волокон, убедитесь, что ваши линии волокон не выходят за край ручки. Прочная ручка будет иметь несколько слоев зерна по всей длине ручки. Посмотрите на длину заготовки, чтобы убедиться, что рисунок ровный, а центральные точки совпадают.

Мы рекомендуем вам добавить дополнительный дюйм длины к головному концу, чтобы у вас было достаточно места для крепления. Отметьте плечо (где будет сидеть головка топора) и обведите ушко ручки топора, сделанной своими руками, на головном конце заготовки. Полезно добавить немного ширины к трассировке проушины, потому что гораздо проще снять больше дерева, чем пытаться надеть его обратно.

Будьте очень осторожны, чтобы не ударить по дереву дальше стопора, иначе вы рискуете отколоть кусок рукоятки. Чем увереннее вы будете делать топорную резьбу, тем ближе к линиям вы сможете получить. Если вам неудобно пользоваться топором или у вас пока нет топора с ручкой, вы можете вырезать профиль на ленточной пиле или спилить его с помощью пилы.
складной нож.

Начиная с рашпилей, скруглите все острые углы и края на ручке топора своими руками. Общая форма ручки должна удобно лежать в руке. Удаляйте все следы рашпиля с помощью спицы, пока ручка не приобретет желаемую форму и ширину.

Используя обводку глаз в качестве ориентира, сформируйте верхнюю часть ручки топора, сделанной своими руками, которая будет закреплена на головке топора с помощью рашпиля. Верхний дюйм будет находиться над головой и будет обрезан в конце, чтобы вы могли рассматривать его как тренировочную зону.

Попробуйте придать форму всей головной части сразу, делая длинные равномерные движения рашпилем. Головка должна максимально ровно и плотно прилегать к ручке. Как только головка окажется на плече ручки в нужном месте,
обведите верхнюю часть головы на ручке и отпилите по этой линии, чтобы удалить лишнюю древесину ручки.

Гораздо проще закончить ручку топора своими руками до того, как она будет прикреплена к головке топора. Начиная с наждачной бумаги с зернистостью 80, отшлифуйте всю ручку, кроме той части, которая будет соединяться с головкой. Когда вы удалили все следы инструмента и получили желаемую форму, увеличьте зернистость. Продолжайте увеличивать зернистость наждачной бумаги, пока она не станет настолько гладкой, насколько вы хотите. Некоторые люди предпочитают гладкие ручки, в то время как другие намеренно текстурируют свои ручки, чтобы обеспечить лучший захват.

Нарисуйте линию через глаз от задней части к передней и вниз по передней и задней стенкам, пока она не окажется чуть ниже линии плеч. Используя
тянущая пила или ленточная пила, разрежьте вдоль волокон от верхней части головки рукоятки до плеча. Разрез должен быть на одной линии с топором от лезвия к задней части.

Поместите головку топора на ручку. Наклоните топор в сторону и ударьте молотком по нижней части ручки топора. Это приведет головку к ручке через ошеломляющее отображение физики. Затем зажмите ручку топора в вертикальном положении
тиски и выровняйте головку топора, постукивая по головке куском дерева и молотком по обе стороны от проушины.

Когда вы будете удовлетворены выравниванием рукоятки, склейте обе стороны клина тонким равномерным слоем столярного клея. Вбивайте клин в пропил молотком, пока ручка не зафиксируется. Отпилите излишки материала клина и рукоятки над ушком с помощью чистовой пилы. Вытрите лишний клей и дайте ему высохнуть в течение ночи. После высыхания отшлифуйте верхнюю часть ручки и клина.
