При протекании электрического тока через проводник, неизбежны
его потери, обусловленные нагревом токоведущей жилы.
Допустимая длительная токовая нагрузка кабеля или провода
ограничена максимально допустимой (опять же — длительной) температурой изоляции.
Если сравнивать материалы, применяемые для изготовления жил проводов и кабелей, то можно заметить, что медь
во-первых, обладает меньшим удельным сопротивлением (меньшие потери и нагрев при передаче эл. энергии), во-вторых
— большей механической прочностью.
В свою очередь, алюминий имеет свои преимущества — это легкий и относительно дешевый материал.
В данный момент, согласно ПУЭ, вся электрическая проводка
в жилых(дома,квартиры) и служебных помещениях выполняется
проводами и кабелями с медной жилой,
по причине фактически меньшей пожароопасности последних.
Расчет сечения жил и проводов производится, исходя из максимальной
вероятной токовой нагрузки сети.
Зная мощность возможных приемников эл. энергии и напряжение
сети, токовую нагрузку легко вычислить с помощью Калькулятора закона Ома.
Вычислив величину токовой нагрузки, сечение жил провода или
кабеля находятся с помощью специальной таблицы.
Потерями напряжения в небольших электрических сетях, как правило, весьма незначительными, в большинстве случаев можно пренебречь.
Mаркировка проводов и кабелей.
Маркировка отечественных проводов а так же кабелей производится с
помощью букв кириллического алфавита и цифр.
В обозначении провода,первая буква, обозначает материал жилы.
Буква» А» в начале названия обозначает — алюминий.
При отсутствие там такой буквы — жилы из меди.
Вторая буква в названии провода -«П», указывает на то, что
данное изделие и является, собственно, проводом.
Две буквы «П» следующие одна за другой, означают здесь,
что провод — плоский, двух или трех — жильный.
Далее, следуют буквы обозначающая материал изоляции:
П — полиэтилен, Р — резина, В — пластикат ПВХ и.
т. д.
После этого идут цифры, означающие количество жил и площадь
их поперечного сечения, а так же рабочее напряжение, на
которое рассчитан провод.
Например, АППВР 2*2,5-380 — это провод с алюминиевой жилой, плоский, с двойной
изоляцией — слой ПВХ и слой резины, двух — жильный, с площадью
поперечного сечения жилы -2,5 кв.мм.
ППВР2*2,5 — провод с точно такой же изоляцией, но уже — с медными жилами.
В обозначении кабеля, первая буква, обозначает материал жилы.
Буква» А» в начале названия обозначает — алюминий.
При отсутствие там такой буквы — жилы из меди.

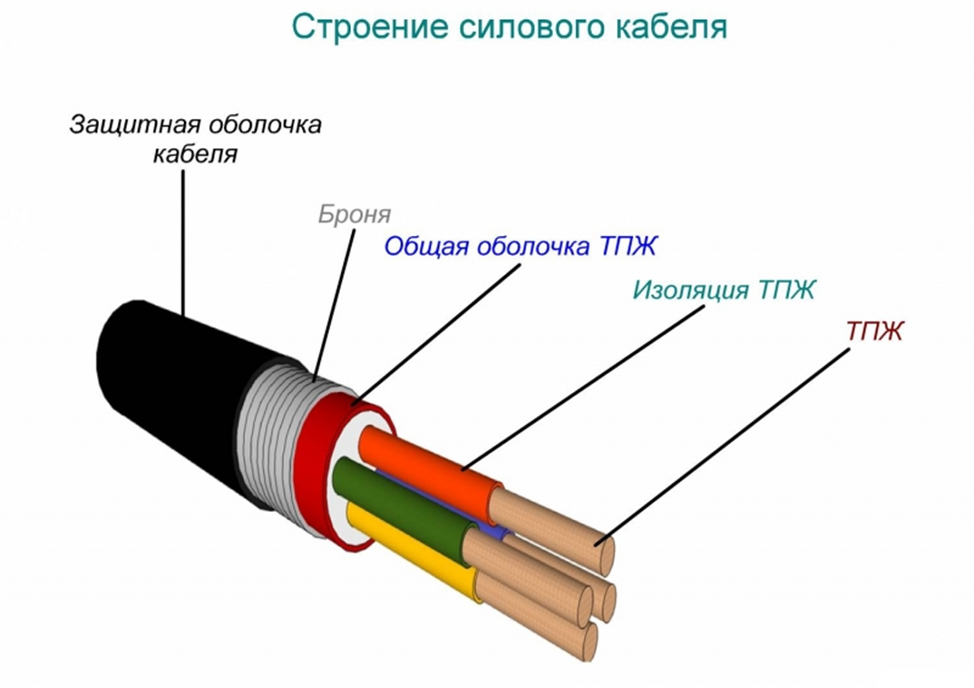

Вторая буква в названии кабеля — материал оболочки.
Далее, следуют буквы, обозначающие материал изоляции жил.
После этого идут цифры, означающие количество жил и площадь их поперечного сечения, а так же — рабочее напряжение, на
которое рассчитан кабель.
Первые провода и кабели.
Самая первая металлическая проволока, была изготовлена человеком
очень давно — еще в бронзовом веке.
Считается, что на протяжении многих столетий, применение
ее, ограничивалось изготовлением в основном, ювелирных изделий.
Применение металлической проволоки в качестве эл. проводника
отмечено примерно, с середины 17-го столетия, в Европе и США.
Эта граница, конечно, весьма условна — история не донесла
до нас упоминания о первых электрических опытах многих,
никому неизвестных естествоиспытателей.
По одной из неподтвержденных теорий, еще жрецы
древнего Египта могли применять электричество
для освещения, используя в качестве источника
питания примитивные гальванические элементы.
Если это могло иметь место на самом деле,
то и приоритет использование металлической проволоки,
в качестве электрического проводника, вполне мог принадлежать им.
Ничего сверхъестественного в этом нет, история
движется по спирали и очень многие открытия
забывались, а после многократно повторялись разными
людьми, в более поздние эпохи.
Открытия в области электричества, совершенные на
протяжении 18 — 19 веков, нашли широкую поддержку
мировой общественности, как весьма своевременные.
Промышленное производство и урбанизированное (городское)
общество остро нуждались в новом источнике
энергии для своего существования и развития.
Электрические машины должны были заменить паровые,
электрическое освещение прийти на смену газовому,
а телеграф и телефон послужить началу информационной
революции.
Все это требовало изготовления электрических проводов
и кабелей в промышленных масштабах.
Если технология производства металлической проволоки
к тому времени более-менее была уже отработана, то изоляционные технологии
пришлось развивать, практически — с нуля.
В первую очередь, изолированные провода в большом количестве
потребовались для создания трансконтинентального телеграфа.
Как вы сами понимаете, требования к изоляции телеграфного кабеля,
проложенного по морскому дну должны быть весьма высоки.
Изолированные провода требовались для производства
электрических машин и устройств, а так же, для прокладки
под землей и внутри жилых помещений.
Сначала, для производства изоляции применялись
такие естественные материалы, как шелк, пенька, пропитанные пчелиным
воском, растительный каучук, смола.
В дальнейшем, на смену им пришли хлопчатобумажная ткань,
вулканизированная резина, промасленная бумага.
Так же, весьма к месту, пришлось
изобретение технологии, покрытия кабелей бесшовной металлической
оболочкой
— с помощью специального пресса.
Конец 19-го, начало 20-го века отмечены бурным ростом выпуска электротехнической
продукции в целом. Особенно выросло производство различных электродвигателей и генераторов.
Изоляция обмоточных проводов электрических машин, первоначально
имела матерчатую основу, что не всегда благотворно сказывалось
на температурном режиме, при их эксплуатации.
С развитием промышленной химии были синтезированы минеральные смолы
и эмали, по своим качествам более подходящие, для изготовления изоляции обмотки.
Это привело к снижению габаритов и увеличению К. П. Д. малоразмерных
эл. двигателей и генераторов.
Очень многие изоляционные технологии разработанные
в то время, успешно используются и по сей день.
На главную.
Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».
Правила маркировки при электромонтаже
Один из важных компонентов кабельных систем – маркировочные элементы. Они применяются практически везде для распознавания кабелей и проводов. Маркируются все линии электроснабжения – от трансформаторных подстанций до конечного потребителя – в распределительных шкафах, во вводных щитах.
Задачи маркировки кабельных линий
Электропроводка маркируется для упрощения монтажа, ремонтных работ, дальнейшего технического обслуживания объектов.
Кроме того, данное мероприятие обеспечивает безопасность, уменьшает вероятность аварий, травм среди сотрудников.
Во время монтажа в распределительных шкафах и щитах кабельно-проводниковая продукция дополнительно маркируется. Эта маркировка содержит характеристики кабеля либо провода и его функции в конкретной сети. Отображается список главных характеристик:
- Марка изделия;
- Наименование производителя;
- Длина;
- Назначение;
- Если требуется — дополнительная информация.
Способы маркировки кабельно-проводниковой продукции
Исходя из конкретных условий, наличия соответствующих приспособлений и материала монтажные бригады выбирают наиболее подходящие способы маркировки.
Чаще всего провода маркируются после завершения монтажных работ, но иногда это затруднительно — при ограниченном пространстве, при высотных работах и т. д. В этих случаях обозначения накладываются перед укладкой.
Для этого обычно применяются:
- Трубки из ПВХ разных диаметров с нанесённой на них информацией. Для надёжности фиксации их иногда обматывают скотчем;
- Термоусадочные трубки;
- Кусочки бумаги с маркировкой, обмотанные скотчем.
Если маркировочная информация наносится после укладки, используются следующие средства:
- Трубы из ПВХ и термоусадочных материалов — для подсоединения к контактам;
- Самоламинирующиеся пластинки, стойкие к повышенным температурами и воздействию агрессивных сред;
- Полимерные бирки, размеры которых определяются требованиями нормативно-технической базы;
- Для тонких кабелей — маркировочные флажки, выполненные из полимера;
- Самоклеющиеся маркеры из нейлона;
- Двухкомпонентные пластиковые контейнеры, маркировка на которых наносится специальным принтером.
Главные требования к маркировке проводов распределительного оборудования
В соответствии с ПУЭ, кабели в распределительных устройствах должны иметь буквенную и цветовую маркировку.
В трёхфазных электросетях фазы маркируются коричневым, чёрным и серым цветом (для этого используются кембрики или трубки), ноль — синим. Фазы должны быть обозначены литерами A, B и C.
В однофазных сетях эти буквы не используются. Ноль также обозначается синим цветом, а фаза — коричневым. Кроме того, наносится следующая буквенная информация:
- На фазный проводник — буква L;
-
На нейтральный проводник — буква N; -
Заземляющий проводник помечается соответствующим значком; -
Если в схеме TN-C-S заземляющий провод подключён к нейтральному, ставится обозначение PEN.
Нюансы цифровой маркировки проводов
В ПУЭ содержатся указания по разделению цепей электроснабжения в распределительных щитах на группы. От каждой группы провода идут к различным инженерным сетям:
- Осветительная подсистема;
- Силовая электрика;
- Кондиционирование;
- Тёплые полы;
- Водонагреватель;
- Электрическая плита;
- Электрика для вспомогательных помещений.
В сетях с напряжением 220 В на вход автоматов подаётся одна фаза L1 – 1, L1 – 2, L1 – 3, где 1, 2, 3 — цифровая маркировка различных линий. На выходе из автомата провода обозначаются по номеру группы и линии (например, Гр — 1.2)
Кабели, входящие в распределительные щиты и исходящие из них, маркируются с указанием следующих данных:
- Марка кабеля, число жил в нём, размер сечения, материалы проводников и изоляции;
-
Предназначение; -
Места входа и выхода; -
Длина.
Рассмотрим специальные маркировочные изделия ведущих российских производителей.
Маркировочные бирки от EKF
Маркировочные бирки EKF PROxima применяются для обозначения кабелей и проводов. Благодаря нанесённой на них информации можно легко идентифицировать кабельную линию без специальных инструментов. В зависимости от моделей бирки имеют разные формы.
Большой и маленький квадрат помечают кабели в сетях до 1000В, круглые бирки — в сетях с напряжением больше 1000В, а треугольными маркируются контрольные кабели.
Бирки выполнены из полипропилена. Благодаря белому цвету и матовому покрытию на них легко наносить информацию подручными средствами (маркерами, фломастерами и т. д.).
Кабельные маркеры от EKF
Гибкий кабельный маркер сделан из пластика. У него на поверхности есть цифровые и буквенные обозначения, которые не стираются. Надевается на кабели и провода для их маркировки. При помощи сочетания букв и цифр кабельными маркерами можно нанести любую нужную информацию.
Наборные маркеры MH от TDM Electric
Наборные маркеры применяются для маркировки кабелей и проводов в распределительных щитах и электроустановках. Сделаны из огнестойкого полиамида, который устойчив к высоким температурам и агрессивным средам. Маркеры легко и надёжно закрепляются на кабеле.
Открытый профиль даёт возможность нанесения на уже подсоединённые магистрали.
Приобрести маркеры и бирки для кабелей и проводов Вы можете в нашем интернет-магазине. Наши менеджеры окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или отправьте заявку на адрес [email protected] и мы Вам перезвоним сами!
Руководство по изоляции электрических проводов: почему это важно
Нельзя переоценить важность изолированной проводки, поскольку она защищает вашу проводку от повреждения и от опасностей, которые электропроводка причиняет окружающей среде. Узнайте о том, почему вам нужно изолировать провода, а также о типах материалов, используемых в качестве изоляции, и о некоторых типах электрических кабелей, которые необходимо изолировать.
Зачем нужна изоляция проводов?
Вы можете знать о важности изолированной проводки, но точно не знать, почему она так важна.
1. Безопасность
Изоляция электрических проводов необходима для обеспечения безопасности на рабочем месте и предотвращения поражения электрическим током. Управление по охране труда и здоровья (OSHA) считает оголенные провода, изношенную изоляцию и удаленную изоляцию опасными для жизни. Во влажных условиях, от ванных комнат до дождя, возрастает риск удара током.
2. Долговечность и защита
Электропроводка изготовлена из металлов, подверженных коррозии под воздействием воды. Изоляция защищает такие материалы, как медь и сталь, от воздействия элементов, поэтому они могут выдерживать окружающую среду и служить дольше. Если бы проводка не была изолирована, она бы не прослужила так долго и не была бы такой эффективной. Хотя ни один материал не может идеально изолировать провод, любая изоляция лучше, чем ничего.
3. Предотвращение утечки
Электрическая утечка возникает, если энергия передается таким компонентам, как каркас или другие провода.
Изоляция защищает провода от соприкосновения друг с другом и от контакта с каркасом или элементами заземления. Это гарантирует правильную работу электрической системы.
4. Цветовая маркировка
Электрические провода имеют цветовую маркировку в соответствии с определенными стандартами для соответствия. Это помогает электрикам и другим специалистам, работающим с проводами, понять назначение проводов и напряжение, которое они несут. Цветовые коды обеспечивают быструю идентификацию, упрощая монтаж проводки. Вы можете увидеть такие цвета, как:
- Белая изоляция обозначает провода калибра 14, рассчитанные на 15 ампер.
- Изоляция серого цвета предназначена для кабелей, рассчитанных на 15 ампер.
- Черная изоляция предназначена для проводов шести и восьми калибров, рассчитанных на 40–60 ампер.
- Оранжевая изоляция предназначена для проводов 10 калибра, рассчитанных на 30 ампер.
- Желтая изоляция обозначает провода калибра 12, рассчитанные на 20 ампер.
Какие материалы используются для изоляции электрических проводов?
Существует множество материалов для изоляции электрических проводов. В этом разнообразии есть три основные категории, которые все разбиваются на более конкретные стили.
Пластмассы
Существует несколько методов изоляции пластмасс, в большинстве из которых используется широко распространенный поливинилхлорид (ПВХ). Провода с изоляцией из ПВХ выдерживают воздействие кислот, растворителей, газа и озона. Существуют и другие формы пластиковой изоляции:
- Полиэтилен (PE): Этот тип изоляции часто используется в коаксиальных кабелях. PE легко воспламеняется, поэтому его следует хранить вдали от горячих поверхностей. Это отличный вариант для кабелей, которым требуется высокоскоростная передача. ПЭ не гибкий, что важно учитывать при выборе изоляционного материала.
- Полиуретан (PUR): Огнестойкий PUR может выдерживать широкий диапазон температур, что делает его идеальным для изоляции проводов в тех местах, где он должен быть прочным и гибким. Это хороший выбор для низкотемпературных военных нужд и применения вблизи загрязненной солью влаги.
- Хлорированный полиэтилен (ХПЭ): Этот материал обычно используется для изоляции силовых кабелей и кабелей управления и часто используется на промышленных электростанциях. Это экономичный, а также огнестойкий и химически стойкий вариант.
- Нейлон: Нейлон — отличный выбор, если вам нужен гибкий изоляционный материал. Несмотря на свою гибкость, нейлон прочен и устойчив к химическим веществам, порезам и истиранию.
Фторполимеры
Фторполимеры характеризуются высокой устойчивостью к растворителям, кислотам и основаниям. Они часто используются в автомобилях и самолетах из-за их непревзойденной химической и температурной стойкости.
Существует несколько типов фторполимеров, которые имеют свои преимущества:
- Перфторалкокси (PFA): PFA — это невероятно эффективный вариант с электрической эффективностью, поскольку он имеет очень низкое рассеивание. Он стоит дороже, но имеет невероятно высокие температурные характеристики.
- Политетрафторэтилен (ПТФЭ): ПТФЭ представляет собой синтетический материал, устойчивый к воде, маслу, химикатам и теплу, а также имеет невероятно высокие температурные характеристики.
- Фторированный этиленпропилен (FEP): Этот материал обычно используется для изоляции кабелей нагнетательной камеры и часто используется в военных целях. Он имеет качественные характеристики обработки и может использоваться для различных применений.
- Этилентетрафторэтилен (ЭТФЭ) и этиленхлортрифторэтилен (ЭТФЭ): Под действием облучения ЭТФЭ и ЭТФЭ становятся термореактивными. По сравнению с PFA и FEP этот материал более гибкий и прочный.
- Поливинилиденфторид (ПВДФ): ПВДФ обычно имеет низкую цену, что позволяет использовать его в различных отраслях промышленности. Он также имеет широкий спектр преимуществ, таких как гибкость, легкий вес, термическая стабильность и устойчивость к химическим веществам, погодным условиям, истиранию, теплу и огню.
- Термопластичные эластомеры (TPE): TPE изготавливается из смеси полимеров. Он часто используется как в автомобильной, так и в бытовой технике.
Каучуки
Резина — отличный выбор для электроизоляции, поскольку она выполняет именно то, что и является целью изоляции — удерживает электричество внутри материала. Как и другие материалы, существует множество типов каучука:
- Термопластичная резина (TPR): Этот материал обладает хорошей окрашиваемостью, высокой скоростью обработки и широким диапазоном рабочих температур. Он защитит провод от отверждения даже от жары, погоды и возраста.
- Полихлоропрен или неопрен: Неопрен представляет собой синтетический термореактивный каучук. В отличие от TPR, он устойчив к проколам. Он также устойчив к истиранию, маслам и растворителям. Он известен своей долговечностью и способностью выдерживать широкий диапазон температур. Неопрен также может быть самозатухающим.
- Бутадиен-стирольный каучук (SBR): SBR имеет широкий диапазон температур и обычно используется для изоляции кабелей Mil-C-55668.
- Силикон: Силикон – классический вариант. Материал термостойкий и огнестойкий. Он также обеспечивает уровень гибкости, который полезен при прокладке кабелей в труднодоступных местах.
- Стекловолокно: Стекловолокно является обычным выбором в местах, где необходимо выдерживать экстремальные температуры. Он чаще всего используется для термообработки, печей, литейных цехов и различных применений при обработке алюминия из-за его устойчивости к влаге и химическим веществам.
- Этиленпропиленовый каучук (EPR): Еще одна резина с широким диапазоном температур, ЭПР бывает термической и электрической. Чаще всего он используется в высоковольтных кабелях. Он устойчив к теплу, окислению, спирту, щелочи, погодным условиям, воде и кислоте.
- Резина: Традиционная резина обеспечивает гибкость при низких температурах, устойчивость к воде, истиранию и спирту.
- Хлорсульфированный полиэтилен (CSPE): CSPE, который иногда называют Hypalon, работает в условиях низкого напряжения и устойчив к ультрафиолетовым лучам и химическим веществам. Это делает его хорошим вариантом для наружных кабелей и проводов. Часто используется в бытовой технике.
- Этилен-пропилен-диеновый мономер (EPDM): Этот каучуковый материал также имеет широкий температурный диапазон и остается гибким независимо от температуры, которой он подвергается.

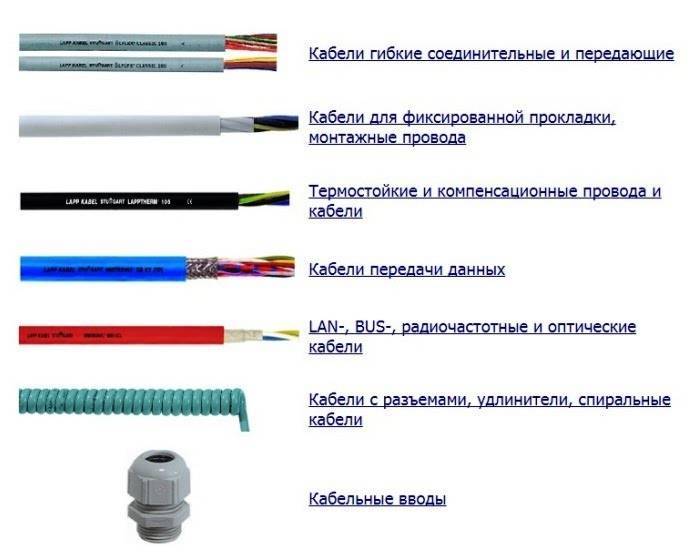

Различные типы электрических кабелей
Существует множество электрических кабелей.
Знание того, какой из них вам нужен для вашего проекта, может помочь вам понять, с какой изоляцией поставляются кабели или какую изоляцию вам нужно будет использовать. Вот некоторые распространенные кабели, которые вы можете использовать в своих проектах.
Кабель NM-B
Эти кабели неметаллические, гибкие и являются наиболее распространенной формой электропроводки в жилых помещениях. Кабель NM-B предназначен только для использования внутри помещений, где он не подвергается воздействию влаги или прямого нагрева. Кабель NM-B следует прокладывать не снаружи стен, а за ними, в полостях пола или потолках. Внутри здания эти кабели обычно используются для подачи питания к светильникам и приборам. Кабели NM-B часто имеют изоляцию из поливинилхлорида (ПВХ) или резины.
Кабель UF
Кабель UF в UF обозначает подземный фидер. Эти кабели лучше всего прокладывать под землей или в других влажных местах. Они встроены в группу из твердого термопластика.
Они очень похожи на кабели NM-B, но лучше всего подходят для подземной прокладки. Их также можно использовать в определенных условиях внутри помещений. Кабели UF могут иметь изоляцию из ПВХ или нейлона с цветовой маркировкой.
Кабель в металлической оболочке
Эти кабели используются в жилых, коммерческих и промышленных условиях. Кабели с металлической оболочкой или кабели MC также используются для внутреннего и наружного применения. Обернутые в медь, они могут служить более широкому спектру целей.
Кабель SE-R
Кабель SE-R можно использовать в панелях и ответвлениях цепей. Он изготовлен из материалов, которые делают его устойчивым к солнечному свету и воде, а также огнестойким. Это позволяет использовать его как в помещении, так и на открытом воздухе, хотя при использовании на открытом воздухе его не следует закапывать напрямую без кабелепровода. Вы найдете кабели SE-R с нейлоновой изоляцией.
Солнечный провод USE-2
В последние годы потребность в солнечном проводе USE-2 возросла, поскольку возобновляемые источники энергии и солнечная энергия становятся все более и более распространенными.
Этот провод предназначен для различных сред, но чаще всего используется в фотоэлектрической энергетике и под землей. Провод УЗЭ-2 может иметь гибкую, устойчивую к воздействию солнечных лучей резиновую изоляцию.
Какой тип изоляции проводов лучше?
Ответ на этот вопрос зависит от вашего приложения. Каждый тип изоляции проводов обеспечивает совершенно уникальный набор преимуществ, и каждый из них лучше всего работает в уникальной ситуации. Вот разбивка по ситуации, какую изоляцию проводов лучше выбрать.
Легковоспламеняющиеся зоны
В ситуациях, когда температура становится очень высокой и существует риск воспламенения, для изоляции проводов лучше всего использовать определенные материалы. Из пластиковых материалов хорошими вариантами являются поливинилхлорид (ПВХ) и полужесткий ПВХ. Если вы ищете резиновый изолятор, неопреновый полихлоропрен можно сделать огнестойким и самозатухающим. Силикон также является хорошим вариантом огнестойкой резины. Из фторполимеров FEP и PVDF являются огнестойкими.
Открытые площадки
Если вы прокладываете кабели и провода снаружи, есть материалы, которые намного лучше подходят для противостояния природе. Если вы собираетесь использовать пластиковую изоляцию, CPE устойчив к атмосферным воздействиям. Что касается резины, хорошими вариантами являются TPR, EPDM и EPR. Ваш лучший вариант из фторполимера — ПВДФ.
Влажные помещения
Существует множество изоляционных материалов, которые плохо противостоят воде, поэтому, если вы изолируете помещение, которое может намокнуть, важно выбрать правильный материал. Полиэтилен и полужесткий ПВХ — лучшие варианты пластика. Все варианты резины хорошо противостоят воде, но EPR — особенно хороший выбор. Из фторполимеров ПТФЭ обладает хорошими водостойкими свойствами.
Химические вещества
Если вы прокладываете электропроводку в зоне, которая будет подвергаться воздействию химических веществ, вам необходимо выбрать вариант, который может их выдержать. Пластиковые варианты, такие как полиуретан и нейлон, обеспечат хорошую химическую стойкость.
Стекловолокно и CSPE являются хорошими вариантами резины с химической стойкостью. Изоляция из фторполимера с химической стойкостью включает PTFE и PVDF.
Низкотемпературные зоны
Полиуретан — хороший выбор пластика для низкотемпературной среды. Большинство резиновых материалов хорошо выдерживают низкие температуры. Для фторполимера PFA хорошо выдерживает низкие температуры.
Как выбрать?
Все доступные вам варианты могут показаться ошеломляющими. Вот факторы, которые необходимо учитывать при выборе типа изоляции:
- Электрические свойства: Знание электрических свойств изоляционного материала поможет вам определить, какой тип изоляции выбрать. К ним относятся такие факторы, как диэлектрическая прочность, сопротивление изоляции, зарядный ток, сопротивление дуги и чувствительность к трекингу.
- Механические свойства: Также важно, чтобы вы знали такие параметры, как ударная вязкость, гибкость, предел прочности при растяжении, растяжении и сжатии, сопротивление истиранию или влаге, а также хрупкость каждого изоляционного материала.
- Химические свойства: Узнайте, насколько хорошо ваш изоляционный материал может впитывать влагу, насколько он устойчив к маслам, газам, кислотам и щелочам, а также его стойкость к воздействию солнечного света, озона или пламени. Знание этого в сочетании с внешними факторами вокруг места, где вы проводите проводку, поможет вам принять решение.
- Тепловые свойства: Термические свойства вашего изоляционного материала, такие как сжатие и расширение, температура текучести и размягчения, а также совместимость с условиями эксплуатации и короткого замыкания, важны.
Изучив перед изоляцией проводов как изоляционный материал, так и условия проводки, вы обеспечите свое пространство максимально безопасным вариантом, который защитит как вас, так и вашу проводку.
Магазин электроники WesBell для электромонтажа
Компания WesBell Electronics существует с 1988 года, когда мы начали свою деятельность как дистрибьютор гибких кабелей и соединительных проводов для контрактных производителей, OEM-производителей и организаций по техническому обслуживанию и ремонту.
С тех пор WesBell добавила услуги в дополнение к нашим продуктам.
Мы хотим, чтобы вы получали то, что вам нужно, как можно быстрее, и стараемся выполнять наши производственные заказы в течение двух-трех недель после размещения заказа. Мы также предлагаем бесплатную доставку при заказе на сумму более 500 долларов США. На протяжении всего процесса наша служба поддержки клиентов всегда рядом, чтобы помочь вам сделать лучший выбор в соответствии с вашими потребностями. WesBell стремится экономить время и деньги наших клиентов. Свяжитесь с нами сегодня, чтобы задать вопросы или узнать больше о том, как мы можем предоставить вам наилучшие возможности.
Изолированный провод. Что защищает ваш кабель?
Что такое изолированный провод?
Изолированные провода или кабели состоят из непроводящего материала, стойкого к электрическому току. Он окружает и защищает провод или кабель внутри.
Каковы преимущества изолированного провода?
Очевидным преимуществом изолированного провода является цвет.
Хотя это может показаться простым, это очень важно, особенно в сложных приложениях для проводов и кабелей. Цветная изоляция может помочь вам определить разницу между проводами, когда их много. Выделенные провода для различных приложений могут помочь проводной сети оставаться организованной.
Провода с изоляцией также устойчивы к коррозии и ударам. Обеспечение долговечности вашего провода имеет важное значение для долговечности вашей установки.
Свяжитесь с нами и получите предложение!
Что вызывает коррозию проволоки?
Химическое воздействие, давление окружающей среды, погодные условия и проблемы с гибкостью могут привести к коррозии провода.
Химические вещества – Для многих бытовых приборов и подземных кабелей используются вредные химические вещества.
К счастью, компания Performance Wire & Cable предлагает кабель с катодной защитой HALAR. Этот изолированный провод обладает высокой устойчивостью к хлору, газообразному водороду и другим химическим веществам, вызывающим коррозию.
Проволока HALAR обычно используется непосредственно в воде и влажной среде из-за ее свойств. Кабели с изоляцией KYNAR
также являются хорошим выбором, если вам нужна химическая стойкость.
Погода – Существуют изолированные провода, специально предназначенные для работы при высоких температурах, и те, которые лучше всего подходят для очень низких температур. Сшитый полиэтилен, также известный как кабели из сшитого полиэтилена, идеально подходит для таких применений. Кроме того, изолированный провод обеспечивает защиту от влаги.
Гибкость – Если кабель будет часто изгибаться, он должен иметь надлежащую изоляцию, обеспечивающую свободу движения. В противном случае провод не протянет.
Давление – Ни для кого не секрет, что провода также широко используются под землей. На провод может оказываться невероятное давление от веса земли над ним. Чтобы сохранить максимальную производительность, провода нельзя сдавливать.
Кабели с катодной защитой HMWPE обеспечивают исключительную устойчивость к сдавливанию и давлению.
Изоляция проводов представляет собой материал из полиэтилена с высокой молекулярной массой, защищающий медные кабели.
Почему стоит выбрать изолированный провод?
Изолированные провода не только устойчивы к коррозии, но и экономичны. Лучше купить изолированный провод, чем провод, который нужно отремонтировать или заменить. Замена или ремонт провода приведет к перебоям в обслуживании и затратам, что не идеально.
Безопасность очень важна при подключении проводов. По проводам проходит ток, который может привести к поражению электрическим током при прикосновении или вызвать электрические взрывы, короткое замыкание в проводных системах и многое другое. Изолированный провод — самый безопасный выбор.
Изолированный провод. Что защищает ваш кабель?
Существуют различные виды изоляции для проводов и кабелей. Изолированный провод или кабель покрыт непроводящим материалом, устойчивым к электрическому току, который окружает и защищает провод и кабель внутри.
Изоляция кабелей и проводов предотвращает контакт тока провода с другими проводниками, предохраняет материал провода от воздействия окружающей среды и препятствует утечке тока. Существует три основных категории изоляции проводов, каждая из которых имеет различные стили. К ним относятся пластик, фторполимеры и каучук.
Пластик
| Поливинилхлорид (ПВХ) | Это недорогой и простой в использовании материал. Этот тип изоляции проводов может использоваться в различных приложениях. Диапазон температур составляет от -55°C до 105°C, он устойчив к огню, влаге и истиранию. Провод с изоляцией из ПВХ устойчив к бензину, озону, кислотам и растворителям и безопасен для медицинских и пищевых целей, так как не имеет запаха, вкуса и нетоксичен. |
| Полужесткий ПВХ (SR-PVC) | Форма изоляции кабелей из ПВХ, которая в основном используется в качестве первичной изоляции и очень устойчива к истиранию. Полужесткий ПВХ устойчив к воздействию тепла, воды, кислот и щелочей, а также является огнестойким. |
| Пленум Поливинилхлорид (Пленум ПВХ) | Пленум ПВХ, еще один материал для изоляции проводов из поливинилхлорида, отлично подходит для использования в помещениях за подвесными потолками или фальшполами, которые остаются открытыми для обеспечения циркуляции воздуха. |
| Полиэтилен (ПЭ) | Этот изоляционный материал для проводов чаще всего используется в коаксиальных кабелях и кабелях с низкой емкостью. Он обладает образцовыми электрическими свойствами, хотя и легко воспламеняется. Во многих случаях эта кабельная изоляция используется в определенных приложениях, потому что она доступна по цене и может снизить диэлектрическую постоянную, что делает ее привлекательным вариантом для кабелей, требующих высокоскоростной передачи. Полиэтилен также может быть сшит, чтобы обеспечить высокую устойчивость к растрескиванию, прорезанию, пайке и растворителям. Полиэтилен можно использовать при температуре от -65°C до 80°C. Все плотности полиэтилена жесткие, твердые и негибкие. Performance Wire and Cable предлагает HMWPE в качестве популярной изоляции для продуктов. |
| Полипропилен (ПП) | Очень похожий на полиэтилен, полипропилен имеет более широкий температурный диапазон от 30°C до 80°C. Эта изоляция проводов используется в основном внутри тонких стен. |
| Полиуретан (PUR) | От экстремально низких до очень высоких температур полиуретан известен своей исключительной прочностью, гибкостью и долговечностью при изгибе. Благодаря превосходным показателям устойчивости к химическим веществам, воде и истиранию, этот материал хорошо подходит для изготовления втягивающихся шнуров и может быть хорошим вариантом для использования в солевых брызгах и при низких температурах в военных целях. |
| Хлорированный полиэтилен (CPE) | Изоляция кабелей CPE, обычно используемая в силовых и контрольных кабелях, а также в промышленных электростанциях, демонстрирует очень хорошую термо-, масло- и атмосферостойкость. В большинстве случаев CPE служит более дешевой и экологически чистой альтернативой хлорсульфированному полиэтилену. |
| Нейлон | Нейлон, очень гибкая изоляция проводов, обычно экструдируется поверх более мягких изоляционных компаундов. Он служит прочной изоляцией, демонстрируя сильную стойкость к истиранию, прорезанию и химическому воздействию. |
Фторполимеры
| PFA | Хотя более дорогой, чем другие изоляционные материалы, PFA имеет температурный диапазон от 250°C до 65°C. Провод с изоляцией из PFA является электрически эффективным вариантом благодаря низкому коэффициенту рассеяния. |
| Политетрафторэтилен (ПТФЭ) | ПТФЭ устойчив к воде, маслу, химическим веществам и теплу и может использоваться в широком диапазоне температур от -73°C до 204°C. |
| Фторированный этиленпропилен (ФЭП) | Обычно используемый в кабелях для нагнетания воздуха и в военных целях, этот материал широко используется благодаря своим технологическим характеристикам и разнообразию применений. |
| ETFE Tefzel и ECTFE HALAR | Более прочные и гибкие, чем PFA или FEP, эти материалы могут термоотверждаться под действием облучения. Вспенивание ECTFE HALAR и ETFE улучшает передачу данных и снижает вес. |
| Поливинилиденфторид (ПВДФ) | ПВДФ также обычно называют KYNAR и используется в самых разных отраслях промышленности из-за его низкой стоимости. Он гибкий, легкий и термически стабильный, а также устойчивый к химикатам, теплу, погодным условиям, истиранию и огню. |
| Термопластичные эластомеры (TPE) | Термопластичные эластомеры состоят из смеси полимеров, обычно пластика и каучука. TPE, обычно используемый в автомобильной и бытовой технике, можно формовать, экструдировать и повторно использовать, как пластик, сохраняя при этом гибкость и эластичность резины. |
Каучуки
| Термопластичная резина (TPR) | Во многих приложений, TPR используется для замены настоящего термореактивного каучука. Он имеет улучшенную окрашиваемость, более высокую скорость обработки и более широкий диапазон рабочих температур. Он также демонстрирует отличную устойчивость к теплу, погодным условиям и старению без отверждения. TPR не устойчив к проколам, но может использоваться там, где предпочтительны другие свойства резины. |
| Неопрен (полихлоропрен) | Этот изоляционный материал для проводов представляет собой синтетический термореактивный каучук, обладающий превосходной стойкостью к истиранию, прорезанию, воздействию масел и растворителей. Неопрен также известен своей практичностью, длительным сроком службы и возможностью использования в широком диапазоне температур. Он удивительно огнестойкий и самозатухающий. |
| Стирол-бутадиен-каучук (SBR) | Подобно неопрену, имеет широкий диапазон температур от -55°C до 9°C.0°С. SBR в основном используется для изоляции кабелей Mil-C-55668. |
| Силикон | Силикон термостойкий, огнестойкий и может использоваться при температурах до 180°C. Он также чрезвычайно гибок и хорош во многих электрических приложениях, где необходима изоляция проводов/кабелей. |
| Стекловолокно | Стекловолокно можно использовать при экстремальных температурах до 482°C. Этот изоляционный материал для проводов/кабелей устойчив к влаге и химическим веществам. Его обычные области применения включают термообработку, печи для обжига стекла и керамики, литейные производства и широкое применение в обработке алюминия. |
| Этиленпропиленовый каучук (EPR) | EPR обычно используется при температуре от -50°C до 160°C. Он обычно используется в высоковольтных кабелях. EPR также устойчив к теплу, окислению, атмосферным воздействиям, воде, кислотам, спиртам и щелочам. |
| Резина | Из-за разнообразия формул, которые можно использовать для создания резиновой изоляции, диапазоны температур также различаются. Некоторые хорошие характеристики резиновой изоляции включают гибкость при низких температурах, устойчивость к воде и спирту, электрические свойства и отличную стойкость к истиранию. |
