Угольник stanley инструкция: Угольник комбинированный STANLEY 300 мм/12 » — цена, отзывы, характеристики, видео, фото

Косинець STANLEY 1-45-530 Купити по ціні виробника в Харкові та Україні Офіційний дилер «BULATOCHKA»

ПослугаКосинець STANLEY 1-45-530

559 грн

+380 (99) 642-39-79

VIBER

• +380 (96) 901-70-77

  Відділ продажу (роздріб)

• +380 (93) 536-41-20

  Відділ продажу (роздріб)

• +380 (99) 249-67-78

  Відділ запчастин та ремонту

• +380 (66) 109-97-79

  Гуртовий відділ

Опис

Інформація для замовлення

• Тип: Кутник для покрівельних робіт
• Матеріал: Сталь
• Розміри: 600х400 мм

Технічні характеристики 1-45-530

Особливості 1-45-530

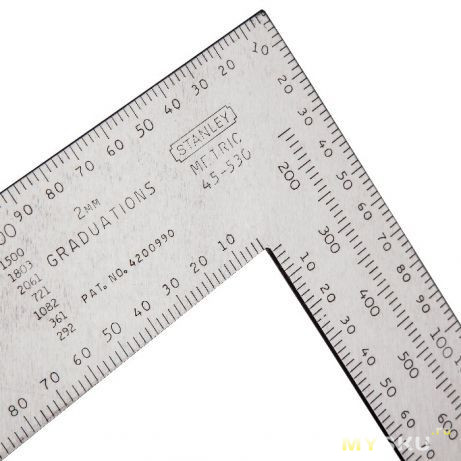

• Кутник сталевий, полірований з лаковим покриттям для захисту від корозії
• Реверсивні шкали і велика градуювання для легкого зчитування показань
• Шкала з поділками через 2 мм
• В комплект не входить інструкція з експлуатації

Уход, использование и инструкция на термосы Stanley

Уход и использование термосов Stanley

Спасибо за покупку термоса Stanley! Ниже представлена информация относительно того, как получить максимум от вашего нового термоса Стенли.

Внимание!

• Не мойте Термос Стэнли в посудомоечной машине
• Перед использованием вымойте все части в теплой воде с мылом и затем прополощите. Не ставьте термос Stenley в микроволновую печь!
• Не наливайте в термос Stanley слишком много горячей жидкости. Она может пролиться и обжечь Вас.
• Когда термос наполнен горячей жидкостью, держите его в недоступном для детей месте.
• Чтобы не разлить жидкость, перед использованием убедитесь, что крышка и пробка плотно закрыта.
• Не используйте для газированных или бродящих напитков или продуктов.

Для минимизации роста бактерий не используйте для хранения: теплое молоко, продукты, а также детское питание.

Для достижения лучших результатов

Предварительно подогрейте или охладите термос, наполнив его горячей водопроводной водой или холодной водой.Дайте постоять пять минут.Вылейте воду из термоса и  сразу же налейте ваш любимый горячий или холодный напиток.

Уход и использование вашего нового термоса Stanley

1. Для очистки термоса, вымойте его теплой водой и щадящим моющим средством.
2. Дайте постоять 5 минут.
3. Вылейте и помойте чистой теплой водой.
4. Вымойте, щадящим моющим средством. Вытрите насухо мягкой, влажной тканью или губкой.
5. Если внутренняя часть покроется пятнами, используйте смесь двух чайных ложек пищевой соды и теплой воды.
6. Термос должен постоять открытый в течение одного часа, прежде, чем тщательно прополоскать его.
7. Для удаления стойких пятен, оставьте термос Стенли заполненным раствором теплой воды и пищевой соды на ночь, со свободно закрытой крышкой термоса или пробкой термоса для вентиляции.
8. Действие раствора в течение ночи приводит к превосходным результатам.
9. Не используйте для очистки отбеливающие средства или чистящее средство, содержащее хлор.
10. Чтобы налить напиток, отверните пробку на один полный оборот в направлении, указанном стрелкой, убедившись, что пробка не выпадет при наливании.

Гарантия Stanley

Stanley PMI гарантирует отсутствие у своей продукции любых дефектов производства или материалов, а также ее температурное соответствие при условии эксплуатации согласно инструкции. Данная гарантия не распространяется на комплектующие или не исправности, возникшие вследствие переделки либо аварии. Использование посудомоечной машины приводит к аннулированию данной гарантии.

ЕСЛИ У ВАС ВОЗНИКНУТ КАКИЕ- ЛИБО ВОПРОСЫ, относительно этой или иной термопосуды STANLEY, пишите: [email protected]

Thermos STANLEY – зарегистрированная торговая марка
STANLEY, торговая марка компании PMI

← Берегитесь серых дилеров!
 |
Уход, использование и инструкция на термопосуду Aladdin →

STANLEY FAT MAX S2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Скачать Pdf

Скачать

Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки

Руководство будет автоматически добавлено в «Мои руководства»

Распечатай эту страницу

Содержание

21

• страница

  из
  21

• Содержание

• Оглавление

• Закладки

Table of Contents

• Operation

• Safe Operating Procedures

• Environment Protection

• Specifications

• Warranty

• Operación

• Protección Ambiental

• Especificaciones

• Fiche Technique

• Garantie

Реклама

Доступные языки

• RU

• Франция

• ЕС

• АНГЛИЙСКИЙ, стр. 3

• ФРАНЦИЯ, стр. 14

• ESPAÑOL, страница 8

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

77-188

77-198

Содержание

Предыдущая страница

Следующая страница

Содержание

Краткое содержание для Stanley Fat Max S2

Это руководство также подходит для:

Жир макс s2xl

Метрический стропильный квадрат и способ его использования

Уровень техники

В течение многих лет стропильные квадраты использовались для установления угловых соотношений вырезов для концов элементов, используемых для каркаса крыш. Такие квадраты, которые используются в Соединенных Штатах, Канаде и Англии, использовали градуировку в футах и ​​​​дюймах и часто включали таблицы, которые позволяли бы определять различные угловые отношения и длины на основе первичного ввода длины стропил на фут прогона. Часто в этих таблицах будут записи, выровненные по шкале в футах и ​​дюймах на язычке или корпусе, что служит фактором для введения значения подъема в уравнение. Такие квадраты оказались чрезвычайно полезными при обрамлении крыш, поскольку установить соотношение между дюймами и футами несложно.

Примерами квадратов этого типа являются квадраты, показанные в следующем патенте США №№: Howard 247 353 выдан 20 сентября 1881 г .; Робертс 651 057 выдан 5 июня 1900 г .; Николлс 672 455 выдан 23 апреля 1901 г .; Смит и др. 691,192 выданы 14 января 1902 г.; Кейлор 1 196 519 выдан 29 августа 1916 г .; Bick 1 236 817 выдан 14 августа 1917 г .; Холм 1 241 976 предоставлен 2 августа 1917 г .; Уолтерс 1 463 605 выдан 31 июля 1923 г . ; и Crandlemere 1,704,462, выданный 5 марта 1929 г.

Хотя были предложены и использованы различные квадраты метрических значений, ни один из них не предлагал гибкости и простоты угловых определений, обеспечиваемых некоторыми из вышеупомянутых патентов США. Иллюстрацией метрических квадратов являются квадраты, показанные в Swiss Pat. № 299 404; Британский патент. № 1 253 680; и французский патент. № 820790.

Как легко понять, метр является значительно большей единицей измерения, чем фут. В результате попытка использовать миллиметры и полные метры в качестве средства определения угловых соотношений представляет собой существенную проблему с точки зрения размера. Сокращение длины используемой шкалы до менее метра представляет собой проблему с точки зрения попытки сориентировать определяющие положение точки на язычке и лезвии.

Целью настоящего изобретения является создание нового квадрата стропил с использованием метрических шкал и метрических соотношений, позволяющих определять различные угловые соотношения и длины элементов каркаса и их разрезов.

Также целью является создание такого стропильного квадрата, который был бы относительно компактным и при этом позволял бы с высокой точностью устанавливать такие разрезы, размеры и угловые соотношения.

Другой задачей является создание такого квадрата стропил, включающего таблицы для удобного определения длин элементов каркаса крыши для различных величин подъема на метр прогона и для определения прилежащих углов для боковых срезов.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

В настоящее время обнаружено, что вышеуказанные и связанные с ними цели и преимущества могут быть легко достигнуты в метрическом квадрате стропила, который имеет элементы корпуса и шпунта, пересекающиеся под прямым углом на одном конце. Тело и язык имеют длину не менее 400 и 300 миллиметров соответственно и имеют чешуйки, отградуированные в миллиметрах вдоль их внешних краев, которые начинаются на пересечении их внешних краев. Между продольными кромками корпуса расположена прямолинейно проходящая таблица погонных метров, а на язычке нанесена шкала погонных метров с делениями и числовыми значениями, возрастающими от пересечения к противоположному или свободному ее концу. Таблица высоты на метр основана на предварительно выбранной точке поворота по шкале тела, которая находится в диапазоне 175-225 миллиметров, а шкала высоты на метр на языке совместно сжата и имеет числовые значения по ее длине, которые больше чем фактические значения для единицы длины шкалы, обозначенной таким образом, и взаимодействуют со значениями, указанными в таблице высоты на метр, чтобы установить требуемые углы между предварительно выбранной точкой поворота на шкале тела и взаимодействующей точкой на шкале языка, совмещенной с градуировка по шкале подъема на метр, указанная в таблице подъема на метр.

В предпочтительном варианте шкала подъема на метр расположена между продольными краями язычка, а точка поворота шкалы корпуса находится на отметке 200 миллиметров. Таблица подъема на метр включает в качестве основной записи ряд числовых значений подъема в миллиметрах на метр длины прогона стропил, а в качестве второй записи включает параллельный ряд числовых значений длины в миллиметрах для обычных стропил на метр длины. пробега.

Таблица подъема на метр желательно включает в себя ряд числовых значений для миллиметров длины вальмовых или ендовных стропил на метр прогона, и эти значения выбираются для взаимодействия со второй предварительно выбранной точкой поворота на шкале тела, которая находится в пределах диапазона 250-310 мм. Наиболее желательно, чтобы таблица подъема на метр дополнительно включала хотя бы один ряд числовых значений в миллиметрах разницы длин нарожников при заданном межосевом расстоянии по длине вальмы или ендовы на метр прогона стропила.

В оптимальном варианте таблица высоты на метр также включает параллельный ряд числовых значений для определения ориентации бокового среза нарожника. Он также включает параллельный ряд числовых значений для определения ориентации бокового среза вальмового стропила или ендовы.

Предпочтительные квадраты метрических стропил также включают вторую таблицу, определяющую углы срезов для нескольких элементов крыши, в которой первичная запись представляет собой ряд числовых значений миллиметров подъема на метр прогона, а параллельные серии записей обеспечивают определение углы отвесных и нижних врезов обычных стропил и определяющие углы боковых врезов для нарожников и вальмовых и ендовных стропил.

В способе устройства крыши в соответствии с настоящим изобретением образуется стропильный квадрат с телом и шпунтом, пересекающимся под прямым углом на одном его конце, причем тело и шпунт имеют длину не менее 400 и 300 миллиметров соответственно. Чешуя формируется вдоль внешних краев тела и языка и градуируется в миллиметрах, начиная с пересечения внешних краев. В корпусе между его краями сформирована шкала подъема на метр, а на язычке сформирована шкала подъема на метр, как указано выше. Таблица подъема на метр используется для получения числового значения длины элемента каркаса для желаемой длины прогона стропила. Шкала стропил затем ориентируется на удлиненный элемент каркаса с точкой поворота, расположенной вдоль одной продольной кромки элемента каркаса, и с точкой на шкале внешнего края шпунта, совмещенной с градуировкой на шкале подъема на метр, определяемой от подъема. за метр стола, расположенного вдоль той же кромки элемента каркаса. Когда шкала стропила выровнена таким образом, внешний край, по крайней мере, одного из язычка и тела используется для разметки желаемой угловой ориентации выреза относительно продольных краев элемента каркаса.

При использовании шкалы подъема на метр длина элемента каркаса, полученная по отношению к миллиметрам длины простых стропил на метр длины прогона, умножается на длину прогона и половину толщины конькового элемента вычитается из продукта. При использовании таблицы подъема на метр для определения длины вальмовых или ендовных стропил значение, указанное в шкале, просто умножается на длину прогона.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид сверху метрического стропильного квадрата согласно настоящему изобретению;

РИС. 2 — сильно увеличенный частичный вид в плане пяточной части противоположной стороны;

РИС. 3 — вид в плане противоположной стороны метрического стропильного квадрата, выполненный в том же масштабе, что и на фиг. 1;

РИС. 4 представляет собой схематическую иллюстрацию, показывающую метрический квадрат стропила по фиг. 1 используется для ориентировки пропилов на обычном стропиле; и

РИС. 5 представляет собой аналогичный вид, показывающий метрический квадрат стропила, используемый для ориентации нижнего и вертикального разрезов на вальмовом стропиле.

ПОДРОБНОЕ ОПИСАНИЕ ИЛЛЮСТРИРОВАННОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

Обращаясь сначала к ФИГ. 1-3 прилагаемых чертежей, на которых показан метрический стропильный квадрат, воплощающий настоящее изобретение и состоящий из тела, обычно обозначенного цифрой 10, и шпунта, обычно обозначенного цифрой 12, которые пересекаются на одном конце под прямым углом. Пересечение внешних краев корпуса 10 и язычка 12 образует пятку 14, а метрическая шкала 16 расположена вдоль внешнего края корпуса 10 с обеих сторон и увеличивается в числовом значении по мере удаления от пятки 14. Аналогично, метрическая шкала 18 расположена по внешнему краю обеих сторон язычка 12 и увеличивается в размере от пятки 14.

На одной стороне корпуса 10 находится таблица подъема на метр, обычно обозначаемая цифрой 20, в которой в качестве основной записи указан текст «В мм ПОДЪЕМ НА МЕТР ПРОБЕГА» стропила и ряд числовых значений для каждого из колонны от 250 до 1500 мм. Следующая строка таблицы состоит из текста «ДЛИНА ОБЫЧНЫХ СТРОПИЛ НА МЕТР ПРОБЕГА, мм» и ряда числовых значений, определенных для соответствующего значения «ВЫСОТА» в заголовке столбца. Третья строка содержит текст «[мм ДЛИНА] ВАЛЬМА ИЛИ ВАЛЛА [СТРОИЛА] [НА МЕТР ПРОБЕГА]» и ряд числовых значений, определяемых для соответствующего значения «ВЫСОТА» в заголовке столбца. С помощью этих нескольких записей можно быстро определить длину элементов каркаса либо для обычных стропил, либо для вальмовых и ендовных стропил.

Как будет понятно, вальмовые и ендовные крыши используют домкраты по всей длине, а следующие две строчные записи позволяют определить разницу в длине этих элементов на основе межосевого расстояния 400 и 600 мм. Как видно, эта строка содержит текст «РАЗНИЦА В ДЛИНЕ ДОМКРАТОВ [в] ЦЕНТРАХ 400 [или 600] мм в мм» и ряд числовых значений, определенных для соответствующего значения «ПОДЪЕМ» в заголовке столбца. За этими двумя записями следует запись для определения бокового среза нарожника, когда он крепится к вальмовому стропилу или ендове, включая текст «БОКОВОЙ ОБРЕЗ ДОМКРАТ», за которым следует инструктивный текст «ИСПОЛЬЗУЙТЕ ОПП. 200 мм ЛИНИЮ» и ряд числовых значений, определяемых для соответствующего значения «ПОДЪЕМ» в заголовке столбца. Последняя строка в таблице предназначена для определения бокового среза вальмового или ендовного стропила и включает текст с помощью тех же отметок в части «[БОКОВОЙ ОБРЕЗ] ВАЛР ИЛИ ВАЛЛ [СТРОЛИЛА]» и инструкцию с помощью тех же отметок «ИСПОЛЬЗУЙТЕ OPP. 200 мм LINE» и ряд значений, определенных для соответствующего значения «ПОДЪЕМ» в заголовке столбца.

На обратной стороне корпуса 10 находится таблица углов срезов стропил, обычно обозначенная цифрой 24 и аналогичная таблице 20. Однако она позволяет определять прилежащие углы для вертикальных, нижних и боковых срезов, которые используются с электроинструментами. и т.п., которые позволяют регулировать угол их режущего действия. Эта таблица используется в сочетании с угловой диаграммой, показанной слева от таблицы, как показано на фиг. 3.

Как и в случае с таблицей 20, основной записью является «ПОДЪЕМ НА МЕТР ПРОБЕГА, мм» кровли и ряд соответствующих числовых значений. Запись второй строки состоит из текста «УГОЛ ОТРЕЗАНИЯ ПО ОТВЕРСТИИ A» и ряда значений угла, определенных для соответствующего значения «ПОДЪЕМ». Третья строка состоит из текста «НИЖНИЙ УГОЛ ОТРЕЗАНИЯ B» и ряда значений углов, определенных аналогичным образом. Четвертая и пятая строки состоят из текста «УГОЛ РЕЗКИ СТОРОНЫ ДОМКРАТА» и «УГОЛ РЕЗКИ СТОРОНЫ ВАЛКА ИЛИ ВАЛИНА» и соответственно определенного ряда угловых значений.

Для возможности использования метрической шкалы с числовыми значениями, определяемыми по таблице 20, обе стороны язычка 12 снабжены прямолинейно продолжающимся подъемом на метровую шкалу 22, расположенную между ее продольными краями, с делениями и числовыми значениями, возрастающими от пятка 14. Эта шкала сжата, т. е. числовые значения, указанные по длине шкалы для ее градуировки, больше, чем фактические значения, представленные обозначенной им единицей длины шкалы, и согласуются со значениями, указанными в таблица подъема на метр для определения угловых соотношений между числовым значением вдоль него и опорными точками A или B по шкале 16 вдоль корпуса 10. Как видно, обе стороны корпуса 10 имеют метрическую шкалу 16 и стрелочные отметки на уровне 200 мм. и 283 мм, чтобы обеспечить точки поворота A и B соответственно. Кроме того, на лицевых сторонах корпуса 10 нанесены надписи «ОБЩАЯ ЗАДАННАЯ ТОЧКА СТРОПИЛ» и «ЗАДАННАЯ ТОЧКА ВАЛЬМОВЫХ СТРОИЛ» рядом с обозначениями для точек А и В соответственно.

Как корпус 10, так и язычок 12 имеют метрические шкалы вдоль их внутренних краев на каждой их поверхности, обозначенные цифрами 26 и 28 соответственно, и эти шкалы начинаются на пересечении внутренних краев и увеличиваются в размере от них. Для удобства все шкалы 16, 18, 26 и 28 имеют градуировку с интервалом 2 мм.

Чтобы использовать угольник, отмечают прогон и подъем крыши. Как принято, подъем — это расстояние от верхней поверхности плиты или боковой стенки до центра коньковой доски, а прогон — половина пролета или расстояние между внешними сторонами плит двух стен. Путем деления подъема на длину пробега определяется подъем на метр пробега, который обеспечивает первичную запись в любой из таблиц 20 и 24. Числовые значения для заголовка «ПОДЪЕМ НА МЕТР ПРОБЕГА» в каждом столбце приведены в 50. мм с шагом, который будет охватывать наиболее часто встречающиеся условия, а для других значений может использоваться интерполяция.

При определении необходимой длины элемента каркаса для обеспечения общего стропила в соответствующем столбце определяется запись второй строки, и значение умножается на количество метров прогона для получения общей длины от плиты до конька . Поскольку принято использовать коньковую доску, необходимо вычесть половину ее толщины и добавить длину любого выступа или карниза, чтобы получить общую длину стропила перед обрезкой. При этом мерная линия проходит по продольной осевой линии стропила.

После определения фактической длины концы элемента каркаса 32 отмечаются с помощью угольника, как показано на РИС. 4. Как указано ранее, линия измерения проходит вдоль продольной центральной линии. Для выполнения нижнего пропила точка поворота А на корпусе 10 располагается вдоль края элемента 30 каркаса, а точка на внешней шкале 18 шпунта 12 совмещена с отметкой на шкале подъема на метр 22, определяемой по шкале 22. стол 20 также помещается на внешний край, и шкала перемещается вдоль элемента каркаса до тех пор, пока внешний край элемента корпуса не пересечет «мерную линию» на определенной длине. Как видно на левой стороне фиг. 4, затем делается нижний срез, как показано, для установки стропила на пластину.

Вертикальный или верхний срез устанавливается, как показано в правой части РИС. 4, с точкой поворота А, расположенной вдоль того же края и направленной к нижнему срезу, и точкой на язычковой шкале 18, совмещенной с соответствующей меткой на шкале 22 подъема на метр, пересекающей «линию измерения» на определенной длине. Как показано, квадрат настроен на резку с учетом толщины ребра. Пунктирная линия справа указывает разрез по отвесу, если не будет использоваться коньковая доска.

На фиг. 5 показано использование угольника для выполнения нижних и отвесных пропилов для вальмовых или ендовных стропил. При измерении этих стропил измерительной линией является внешний край, а не центральная линия, как в случае обычных стропил. В первую строку таблицы вносится значение подъема на метр прогона крыши, а длина, определенная из третьей строки, умножается на прогон обычного стропила для получения общей длины. Квадрат ориентирован по оси вращения В, а точка на язычковой шкале 18, совмещенная с определенным знаком, который находится на шкале 22 подъема на метр, также ориентирована по краю. Точка поворота В расположена на определенной отметке длины на краю каркасного элемента 32, а внешний край корпуса 10 определяет нижний срез. При той же ориентации угольника язычок 12 находится на другой отметке длины, и это определяет разрез по отвесу.

Для разметки боковых пропилов определяется значение из соответствующей строки таблицы 20. Здесь угольник помещается на край стропила, а точка поворота А и отметка на шпунтовой шкале 18, определенная по таблице, размещаются на той же стороне края элемента каркаса 32, чтобы установить угол бокового среза. . Очевидно, точка на язычке 12, отстоящая наружу от определенного знака, совмещена с пересечением противоположной стороны кромки и ранее сделанного концевого надреза.
