Технология строительства ТИСЭ.

• Низкая цена строительства при сохранении высокого качества
• Высокая прочность стен и фундамента
• Теплопроводность стен эквивалентна 3 метрам кирпичной кладки (при строительстве 3х-слойной стены)
• Возможность возведения фундамента на пучинистых грунтах
• Высокая морозостойкость и прочность блока более 100 тонн на сжатие
• Возможность строить в стеснённых условиях , без электричества
• Доступность для индивидуального застройщика , без строительных навыков
• Низкие затраты на строительные материалы.
• Возможность начать строительство с низкого стартового капитала.
• В результате Ваших усилий получится капитальный и тёплый дом , который будет радовать Вас долгие годы.
  За 25 лет внедрения технологии строительства ТИСЭ дома своими руками себе построили тысячи людей ,  и до сих пор нет ни одного значимого отрицательного отзыва.

Подробнее…

ТИСЭ (TISE) — технология индивидуального строительства , которая считается наиболее экономичной на сегодняшний день.

Прежде всего ее относительная доступность связанна с применением недорогих строительных материалов и обычных инструментов , без использования строительного оборудования и машин. Также технология строительства ТИСЭ позволяет строить постепенно в своё «свободное» время.

Прежде чем отдать предпочтение какой-либо технологии строительства , в том числе и технологии строительства ТИСЭ следует провести анализ грунта , так как от его особенностей зависит тип фундамента. При этом его конструкцию образуют из опор , расположенных ниже линии промерзания и ленты-ростверка , находящейся в надземной части. Такой фундамент называется столбчатым и не требует организации подушек из гравия или песка. При этом применяется ручной фундаментный бур «ТИСЭ-Ф».

При устройстве фундамента определяют число и размер столбов , а также шаг их установки , принимая во внимание несущую способность грунта , вес здания и его эксплуатационную нагрузку , а также распределение веса по несущим конструкциям. Кроме того , необходимо знать глубину промерзания грунта в конкретном регионе , а также тип грунта , глубину поверхностных вод и пр. Этой информации достаточно , чтобы не только построить надежный фундамент для дома , но и сократить сроки его монтажа до десяти дней.

Что же касается следующего этапа — возведения стен ТИСЭ , то необходимо отдать предпочтение ручной опалубке , поскольку она позволяет формовать на стене пустотелые цементно-песчаные блоки , без использования подстилающего раствора. При этом используют модули трех типов: ТИСЭ – 1 , ТИСЭ — 2 и ТИСЭ — 3 , которые отличаются между собой размерами , весом и местом применения. ТИСЭ – 1 используют для укладки внутренних стен дома , ТИСЭ — 2 универсальный модуль , ТИСЭ — 3 — для несущих внешних стен с применением засыпного утеплителя.

Технология строительства ТИСЭ предлагает решения для строительства фундамента на пучинистых грунтах, что является преимуществом по сравнению с некоторыми другими технологиями строительства.

В процессе строительства , благодаря опалубке , получаются ровные стены , которые требуют минимальных отделочных работ в последующем , что будет несомненным преимуществом для экономных хозяев , поскольку уменьшит материальные и трудовые затраты.

Для лучшей теплоизоляции рекомендуется использовать утеплитель для наружных стен ТИСЭ. К слову , в этой технологии строительства важное значение имеет состав бетонной смеси для кладки — цемент марки М400 , песок и вода в соотношении 1:3:0,5.

Также следует позаботится о прочности внешних стен , для этого каждый четвертый ряд кладки после засыпки и трамбовки утеплителя , армируют стеклопластиковой сеткой. С ее помощью удается избежать образования трещин и просадки утеплителя.

Также необходимо сказать о преимуществах технологии индивидуального строительства.

Технология строительства ТИСЭ позволяет:

• — снизить финансовые затраты в несколько раз по сравнению с другими методами строительства;
• — исключить привлечение специализированной строительной техники и оборудования;
• — возводить здание при отсутствии электричества на строительной площадке;
• — возводить гладкие стены , не требующие последующего оштукатуривания;
• — сократить время строительства. К примеру возведение дома ТИСЭ общей площадью 150 м. кв. занимает около 3 месяцев.

Приблизительные расчеты стоимости стен по технологии ТИСЭ 3

Более подробно технология строительства ТИСЭ описана в книгах:

• «Новые методы строительства — Технология ТИСЭ»
• «Универсальный фундамент — Технология ТИСЭ»

У нас Вы можете заказать книги по низкой цене с доставкой по почте, или купить с самовывозом.

Услуги строительства

+7 (916) 533-11-69

Строительство по технологии ТИСЭ

+7 (916) 533-11-69

• Вы здесь:
• Главная

• Технология ТИСЭ

• О создании технологии ТИСЭ

• Технология строительства ТИСЭ

Услуги строительства

Строим фундаменты по технологии ТИСЭ.

Строим дома по технологии ТИСЭ.

Оказываем услуги в проектировании домов.

Шеф-монтаж.

Геодезическое картирование.

Консультативные услуги.

Проект бани «Баня» по технологи ТИСЭ

Подробнее…

Возведение домов по традиционным технологиям

На сегодняшний день существуют несколько традиционных технологий строительства домов. Прежде всего стоит отметить каркасное , монолитное строительство и возведение домов из древесины.

Для строительства частных домов применяют следующие строительные технологии:

• каркасное строительство;
• строительство домов из деревянного сруба;
• модульное строительство;
• возведение домов из газо- и пенобетона;
• термодом.

Подробнее. ..

Услуги проектирования домов

Красивый , надежный и комфортный дом — мечта многих людей. Однако , к сожалению , не каждый может себе позволить стать обладателем даже скромной квартиры , не говоря уже о коттедже , поскольку цены на недвижимость иногда вызывают не просто удивление , а шок. Правда благодаря использованию строительной технологии ТИСЭ для многих людей мечта о собственном доме стала реальностью. ТИСЭ позволяет за короткие сроки без применения специального строительного оборудования и транспорта построить дом по доступной цене. Однако прежде чем приступать к строительству необходимо разработать проект будущего здания.

Прежде всего , проект дома позволяет получить разрешение на строительство , гарантировать надежность всех конструкций и строительных элементов , а также соблюдение норм пожаробезопасности и техники безопасности. Кроме того , благодаря проекту вы сможете наиболее наглядно увидеть , как будет выглядеть дом после постройки.

Подробнее…

Проект двухэтажного дома «Азов»

Хотели бы вы жить в доме с просторными комнатами и балконами , где у каждого члена семьи был бы свой уголок , где каждому бы было уютно? Наверняка , вы ответили «да».

Подробнее…

Проект трехэтажного дома «Надежда»

Когда человек хочет стать обладателем частного дома , прежде всего стремиться , чтобы он соответствовал основным трем требованиям: надежность , простор и комфорт.

Подробнее…

Проект двухэтажного дома «Мечта»

Представляем вашему вниманию проект двухэтажного дома «Мечта» , который был разработан специалистами нашей компании «ТИСЭ».

Подробнее…

Яковлев Р.Н. Универсальный фундамент. Технология ТИСЭ

• формат djvu
• размер 13.52 МБ
• добавлен
  09 февраля 2010 г.

«Аделант», 2006, 256с.
— общие сведения о грунтах
— нагрузки, испытываемые фундаментами, и расчет их несущей
способности
— столбчатые и столбчато-ленточные фундаменты
— поведение фундаментов в различных условиях эксплуатации
— причины проседания и разрушения фундаментов
— восстановление фундаментов
Подробно описано возведение заглубленного фундамента повышенной
несущей способности по технологии ТИСЭ с применением фундаментного
бура ТИСЭ-Ф, разработанного автором. Простота технологии,
незначительные затраты труда и средств, высокие эксплуатационные
характеристики возведенного фундамента позволяют рассматривать
технологию ТИСЭ как перспективную в этой области строительства.
Для новичков в строительстве и профессионалов, для архитекторов и
проектировщиков индивидуального жилья.

Похожие разделы

1. Прикладная литература
2. Досуг
3. Домашнему мастеру
4. Строительство и ремонт

Смотрите также

• формат djvu
• размер 1. 26 МБ
• добавлен
  27 декабря 2010 г.

Фундамент — основа любого здания, поэтому от правильности расчетов, качества выбранных материалов и соблюдения технологических процессов зависит долговечность всего строения. Между тем большинство пособий по индивидуальному строительству освещают этот важнейший вопрос поверхностно, что приводит к ошибкам, которые приходится исправлять с большим трудом и издержками. Автор, профессиональный архитектор с огромным опытом, подробно, шаг за шагом, опис…

Практикум

• формат pdf
• размер 6.14 МБ
• добавлен
  16 апреля 2011 г.

Одесса, 1987 год, ОГАСА Алгоритм 1 — Сбор нагрузок на фундаменты многоэтажного бескаркасного здания. Алгоритм 2 — Сбор нагрузок на фундамент одноэтажного промышленного здания с крановой нагрузкой. Алгоритм 3 — Сбор нагрузок на фундамент многоэтажного каркасного здания. Алгоритм 4 — Определение размеров ленточного и столбчатого фундаментов в плане. Алгоритм 5 — Расчет осадки фундамента по схеме линейно-деформируемого полупространства (метод послой…

• формат djvu
• размер 13.93 МБ
• добавлен
  28 октября 2010 г.

М.: Транспорт,1985. -223 с. Ил.129, табл.30, библиограф.67 назв. Описаны конструкции, приведён расчёт и изложена технология строительства фундаментов.

Статья

• формат docx, xlsx
• размер 1.26 МБ
• добавлен
  25 июля 2011 г.

Лекции МГРИ-РГГРУ, специально для инженер-геологов + решение задач Лекции Нормативы(16.02.11) Оценка ИГ условий площадки строительства Вариантность решений Конструкции фундаментов Основные типы фундаментов на естественном основании Параметры фундаментов Материалы применяемые для фундаментов Фундаменты глубокого заложения(лекция 16.03) Защита конструкций фундаментов от агрессивного воздействия окружающей среды Гидрозащита 30/03 Учет отдел…

• формат pdf
• размер 2.01 МБ
• добавлен
  13 марта 2010 г.

Учебное пособие. Киров: ВятГУ, 2005г. -60с. Содержание: Фундамент мелкого заложения — определение глубины заложения фундамента — определение размеров подошвы фундамента — проверка давления фундамента на слабый подстилающий слой — определение осадки фундамента — определение крена фундамента Свайный фундамент Справочные приложения

software

• формат exe
• размер 241. 68 КБ
• добавлен
  05 октября 2010 г.

Программа предназначена для расчета фундамента зданий с подвалом и без. Расчет выполняется в соответствии с СНБ 5.01.01 «Основания и фундаменты».rn

• формат doc, txt, htm, rtf, dwg, gif, jpg
• размер 18.31 МБ
• добавлен
  04 ноября 2009 г.

Ростровский государственный строительный университет. По специальности 270102 «Промышленное и гражданское строительство». Кафедра «Технология строительного производства».

• формат pdf
• размер 3.63 МБ
• добавлен
  12 октября 2009 г.

М.: АСТ; Донецк: Сталкер, 2006г. -77с. Подготовительные работы. Материалы и растворы. Гидроизоляция. Фундамент — основа дома, от правильной закладки строения зависит прочность и продолжительность его службы. О различных видах фундамента, анализе грунта, необходимом инструментарии для закладки фундамента и дальнейшей выгонке стен из различных материалов. Для широкого круга читателей.

• формат docx
• размер 32.14 КБ
• добавлен
  25 ноября 2011 г.

Устройство опорно столбчатого фундамента Столбчатый фундамент представляет собой ряд столбов, на которые опирается «коробка» гаража. Они размещены на расстоянии 1,2 – 3 м друг от друга и в обязательном порядке фиксируют точки пересечения внешних и внутренних стен гаража.

• формат pdf
• размер 4.05 МБ
• добавлен
  18 июня 2010 г.

Москва, 2003г. -47с. Приведенные в книге материалы в удобном для применения виде (таблицы, чертежи) позволят застройщикам подобрать экономичный, надежный фундамент; книга успешно может быть использована проектными и строительными организациями.

недостатки оснований, технология возведения свайной конструкции фундамента своими руками, работа бура и тонкости расчета

Одним из видов свайного или свайно-розверкового фундамента является основание, выполненное по технологии ТИСЭ. Отличительной его особенностью является то, что к концу сваи они утолщаются и принимают форму купола, благодаря чему свайные фундаменты можно использовать на пучинистых грунтах.

Особенности

Фундамент ТИСЭ не зря называется универсальным, он предназначен для различных грунтов, за исключением только горных пород. Здание может иметь несколько этажей и железобетонный перекрытие, но на прочность и надежность конструкции это никак не повлияет. Но это не значит, что у него совершенно нет недостатков.

Эта конструкция хорошо зарекомендовала себя на легкоплавких грунтах. , на котором другие типы фундаментов треснут через несколько лет. Фундамент ТИСЭ целесообразно применять на участках, расположенных вблизи железнодорожных путей или магистрали грузовых автомобилей. Обычный столбчатый фундамент при вибрациях разрушается, а для фундамента ТИСЭ они совершенно незаметны.

Расчет фундамента следует начинать с тщательного изучения и анализа участка. После этого территория размечается и бурится. Для этого используется ручной фундаментный бур ТИСЭ Ф300, Ф250, Ф200 — диаметр соответствует цифре в названии. Сваи можно углублять на максимальную глубину 2,20 метра. Отзывов против ТИСЭ практически нет, все владельцы остались довольны своим выбором.

плюсы

По мнению профессионалов, фундамент построенный по технологии ТИСЭ, имеет огромное количество преимуществ:

• Приемлемая цена — такая конструкция обойдется в 2 раза дешевле традиционного ленточного фундамента. При монтаже сокращается масштаб земляных работ и стоимость бетона, кроме того, не нужно задействовать спецтехнику.
• Монтаж такой базы можно производить в любое время года и при любых погодных условиях.
• Работа по обустройству не займет много времени. Такой фундамент отлично подходит для индивидуального строительства, поэтому его быстро сможет установить даже мастер-самоучка.

Специалисты также отмечают тот факт, что по возводимому строению можно без затруднений провести коммуникации, и это еще одно неоспоримое преимущество фундамента.

Минусы

Как и любое изделие, конструкция, построенная по технологии ТИСЭ, Имеется ряд недостатков:

• Такой фундамент нельзя строить на илистом или обводненном грунте. При больших нагрузках сваи изгибаются и повреждаются.
• Необходим ручной труд — бурение на твердых и каменистых участках производить сложно, также появляются проблемы со скважиной. Но даже в такой ситуации можно обойтись без помощи специалистов.
• Нельзя делать подвал под всю площадь дома.
• Необходимо выполнить широкую отмостку.

Учитывая все характеристики фундамента, выполненного по технологии ТИСЭ, можно с уверенностью сказать, что он идеален для частного строительства, к тому же он экономичен.

Платеж

Для правильного расчета фундамента необходимо определить нужное количество свай.

Для этого выполните следующую последовательность:

• Рассчитайте общую нагрузку на фундамент с учетом проекта строительства. Необходимо учитывать вес конструкции с ростверком и всеми стенами, массу кровли, перекрытий и перекрытий. Все эти показатели складываются и умножаются на 1,2, результат умножается на 1,3. Результат является мерой нагрузки на сваи.
• После необходимо рассчитать несущую способность буронабивной сваи. Для этого нужно обратиться в архитектурный отдел города, чтобы узнать геологические особенности участка и какие грунты находятся ниже глубины промерзания. Работники таблицы быстро рассчитают и скажут вам максимальную загрузку.

• Скопируйте план фундамента проекта. Разделите максимальную нагрузку здания на нагрузку свай. Так вы узнаете необходимое количество столбов.
• На копиях планов отметьте расположение всех свай. Сначала указываются сваи по углам поля, затем по стыкам, а оставшийся объем равномерно распределяется по участку.

Таким образом, вы получаете базовый план, по которому вы можете продолжать работать.

В среднем для кирпичного дома или постройки из известняка на каждый квадрат территории допустима нагрузка 2400 кг, для домов из различных видов бетона (пенобетон или газобетон) — 2000 кг, а для деревянные и каркасные конструкции – 1800 кг. По этим показателям можно ориентироваться примерно.

Строительный

Универсальный фундамент, возводимый по технологии ТИСЭ, пользуется спросом, так как стоит недорого, а его возведение не занимает много времени, к тому же все можно сделать своими руками. Изначально тщательно подготовьте участок, а именно снимите верхний слой грунта и смонтируйте тряпку.

Затем отметьте расположение свай и сечения. Для этого примените гидроуровень. Затем немного обрежьте колышки и поместите гвозди на внешние углы квадрата, закрепив на них веревку, также можно использовать прочную леску. Когда эта работа будет выполнена, установите колышки для несущих стен.

Для монтажа каркаса обрезного кругляка используется из доски толщиной 50 мм. Рекомендуется использовать садовый бур. Экономичнее и удобнее делать полунепрерывную обноску, на которой необходимо определить нулевой уровень.

Затем установка гладких брусков, которые крепятся к доскам. Верх должен быть равен нулю. Обратите внимание, что кожух устанавливается для контроля, затем его демонтируют. На участке выкапывают яму и начинают бурение. Для начала рекомендуется обустроить примерно 5 колодцев, после чего их нужно расширить.

При наличии в почве небольшого количества песка бурение будет затруднено и эта работа займет много времени. Чтобы облегчить процесс, в каждую лунку налейте на ночь по 5 ведер воды, это смягчит почву и на следующий день расширить лунку будет легче. Таким образом, вы справитесь без специального оборудования.

Устанавливая основание ТИСЭ, не забывайте об армировании. Узнать длину стержня можно исходя из глубины опоры. Если арматура немного заметна из-за столба, ее можно в дальнейшем эксплуатировать как виброуплотнитель для бетонирования, который удалит из бетона остатки воздуха.

Следующая процедура – ​​гидроизоляция, для которой используется рубероид. Для монтажа материал нужно разделить на куски и скрутить в цилиндр. Изделие помещается в колодец, но только при установленном штуцере. Видимый конец рубашки покрывается грунтовкой. Установка фундамента ТИСЭ требует максимально быстрого бетонирования.

Специалисты рекомендуют заливать несколько колодцев одновременно.

Когда засыпаете столбы и зальете опоры, приступайте к изготовлению ростверка. Для этого устанавливаются щиты, они покрыты прочным полиэтиленом. Опалубку закрепляют шпильками, а в брусе с двух сторон делают отверстия. Один конец штифта загибают за другим, на котором закрепляют шайбу и гайку. Арматура крепится на шпильки, фиксируется пластиковыми стяжками.

Неоспоримым преимуществом этого фундамента является отсутствие дренажа. Не обязательно выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушительно на участки, прилегающие к отмостке, водосточные желоба устанавливают снаружи.

Советы

Фундамент по технологии ТИСЭ можно наносить на многоэтажные дома и не беспокоиться об их просадке. Но помните, что дома средней площади весом около 380 тонн на слабом грунте нуждаются в большом количестве опор ТИСЭ, что очень сложно сделать самому, но все же возможно.

Чтобы работы по возведению основания были выполнены быстро и качественно, необходимо учитывать следующие рекомендации:

• Прежде всего, цилиндрические части всех колодцев лучше пробурить, а уже потом их расширять. Такая последовательность сократит время на монтаж и демонтаж бурового плуга.

• Камни могут затруднить работу при сверлении. Маленькие автоматически попадут в накопитель, а вот до больших придется добираться мотыгой. Поэтому, если вам попался крупный валун, то начинайте бурить немного дальше. Максимальное смещение составляет 500 см.
• Если при наращивании колодца грунт начинает осыпаться, как можно быстрее приступайте к бетонированию. Мы пробурили одну скважину и сразу забросили. Эту процедуру следует выполнять на песчаных грунтах и ​​при повышенном уровне грунтовых вод.
• Если участок с неровным рельефом, ростверк следует делать либо с переменной высотой сечения с малыми уклонами, либо ступенчатый с большими уклонами.

Не все сваи фундамента ТИСЭ нужно забивать. Технология винтовых свай позволяет быстро возвести фундамент. Винтовые сваи работают как винт. Представляет собой металлическую трубу диаметром 108 мм с винтовой лопастью. Отвал имеет такую ​​конструкцию, что при вкручивании в землю грунт уплотняется. Полость бетонируется, а полученная опора имеет грузоподъемность до 5 тонн. Фундамент на сваях уместно строить на заболоченных грунтах и ​​торфяниках, но только при строительстве деревянных построек.

Срок службы конструкции зависит от толщины металла сваи и интенсивности образования коррозии на поверхности, но, как правило, значительно больше, чем у других видов оснований.

В индивидуальном строительстве, как и в любом другом, хозяева в первую очередь хотят сэкономить, не нанеся ущерба строению. Основа технологии ТИСЭ отвечает всем требованиям потребителей, кроме того, позволяет бережно относиться к природным ресурсам. А монтаж фундамента может выполнить каждый, даже не обладая специальными знаниями и навыками. Расходы и так сведены к минимуму, поэтому экономить на качестве бетона или армирующего материала специалисты категорически не рекомендуют.

Фундамент ТИСЭ заслужил только положительные отзывы, что еще раз подтверждает его высокое качество, долгий срок службы, долговечность и надежность.

О том, как сделать своими руками фундамент ТИСЭ, смотрите в следующем видео.

Фундамент ТИСЭ: технология строительства | Строительный портал

Занявшись строительством собственного дома, нельзя игнорировать особенности грунта на строительной площадке. Есть такая вещь, как злоупотребление почвой. Он характеризует способность почвы изменять объем при сезонных изменениях температуры. Показатели меняются в зависимости от влажности почвы и перепада температур. Строительство обычного свайно-многоярусного фундамента в данной ситуации не совсем оправдано, так как есть риск выталкивания опорных столбов. А использование фундамента по технологии ТИСЭ позволяет избежать подобных проблем. Столб с расширением внизу надежно укреплен в земле, и промерзающая земля не сможет оказать на него давление с необходимой силой, чтобы он изменил свое положение. Это далеко не единственное его преимущество. В статье пойдет речь о том, как сделать фундамент ФИСЭ своими руками.

Содержимое:

1. Принцип выбора фундамента в зависимости от типа грунта
2. Фундамент ТИСЭ
3. Свайный фундамент ТИСЭ
   • Фундамент буровой техники ТИСЭ
   • Как правильно армировать
   • Бетонирование свай
   • Монтаж ростверка ТИСЭ
4. Порядок устройства фундамента по технологии ТИСЭ

Принцип выбора фундамента в зависимости от типа грунта

Фундамент малого размера (МЗФ) — единственное доступное решение, если залегание грунтовых вод проходит слишком близко, а возможность их отведения или устройство дренажа невозможны в силу различных обстоятельств. При его строительстве возникает еще одна проблема: на протяжении всего холодного времени года сила морозного пучения будет поднимать фундамент. А весной, после прогрева почвы, основание вернется на место, но с небольшими сдвигами. Это явление не считается особенно разрушительным для деревянных домов, но каменным постройкам такие смещения категорически противопоказаны.

• С учетом вышеизложенного мелкозернистая основа для использования на песчаных почвах. А уж если устраивать на почвах, склонных к пушистости, то только в том случае, если планируемая конструкция не отличается большими габаритами и весом. Без армирования стен и самого фундамента не обойтись.
• Универсальный фундамент по технологии ТИСЭ позволяет не учитывать описанные особенности грунта. Близкое залегание грунтовых вод и высокая степень цветения зимой не повлияют на прочностные характеристики дома, возведенного на фундаменте такого типа.

Фундамент ТИСЭ

• Индивидуальное строительство из любого материала требует качественной основы. Большинство существующих видов предполагают значительные денежные затраты, при этом бюджет зачастую совершенно на них не рассчитан. Поэтому главными принципами были цена (которая ниже аналогов в три-четыре раза) и экологическая безопасность. При этом экономичность совершенно не повлияла на комфорт.
• Датой рождения ленточного фундамента ТИСЭ можно считать 90-х годов ХХ века. Затем был разработан бур, который позволяет создавать углубление под сваи с нижним вылетом, а все затраты при установке были сведены к минимуму. Расширение в основании колонны значительно увеличивает ее несущую способность и повышает устойчивость к разрушительной силе промерзания грунта. Дальнейшее развитие технологии ознаменовалось тем, что разработчик предложил поднять ростверк, соединяющий сваи, на расстояние 10-15 см от земли. Это позволяло освободить его от нагрузок, неизбежно обеспечиваемых вспученной почвой.

Его надежность позволяет строить здания на разных типах грунта:

• глина;
• суглинок;
• песчаные почвы;
• люкс.

Только наличие купальни на сайте накладывает определенное ограничение в ее использовании. Он не позволит вам создать качественную основу для укладки свай.

Назначение постройки роли и назначения не играет: дом, гараж, баня или сарай для универсального фундамента ТИСЭ по этим параметрам нет препятствий, как и по используемому материалу. Можно строить из кирпича, пеноблоков, бруса одинаковая устойчивость будет обеспечена в любом случае. Эта технология идеальна для малоэтажного частного строительства.

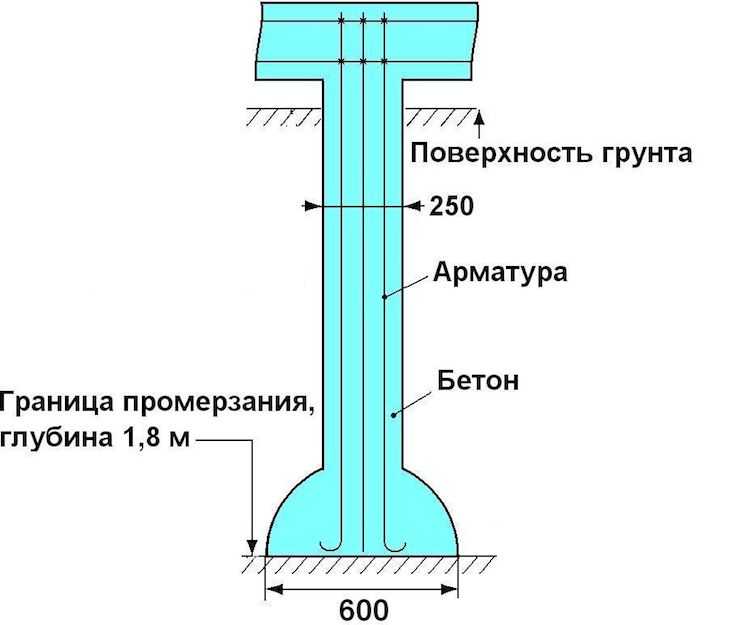

Свайный фундамент ТИСЭ

• Свая имеет один признак удлинения по низу равный 60см. С появлением бура, способного выполнять необходимое углубление в грунте, процесс установки перестал считаться сложным и трудоемким. Наоборот, скорость строительства стала одним из преимуществ фонда FISE.
• Называть такие сваи инновационной разработкой было бы ошибкой. Столбы для фундамента, увеличивающиеся по радиусу в опорной части, известны строителям с середины XXVIII века. Другое дело, что увеличение скважины снизу достигалось не самыми удобными и безопасными способами от специальных насадок до применения взрывных работ.

Произведя необходимые расчеты фундамента ФИСЭ, можно приступать к его установке.

Фундамент буровой техники ТИСЭ

• Проще всего работа в песчаных грунтах. Глина и суглинок более твердые и их труднее бурить. А вот твердый грунт не потребует значительного расширения.
• Бурение происходит на необходимую глубину, но опорная часть сваи должна полностью располагаться ниже уровня промерзания. Определенные трудности может создать значимый камень, попавшийся на пути. Тогда дрель не сможет его пройти. В этом случае вам придется устранять препятствие вручную.
• При заметном уровне грунтовых вод сделанный колодец необходимо сразу залить бетоном во избежание обрушения.

• Само сверло имеет простую конструкцию, но позволяет легко создать углубление необходимой формы и глубины. Элементы механизма:
  • подставка вертикальная с ручками;
  • складной нож с тягой;
  • Емкость для сбора грунта и расположенные внизу резцы для ввода грунта.
• Оператор начинает процесс бурения, который на первом этапе не отличается от обычного, и, по достижении нужного уровня глубины, нож откидывается. Благодаря тяге он продолжает выбирать грунт, который в свою очередь собирается в емкости и легко извлекается.

Среди распространенных моделей бура можно выделить ТИСЭ Ф300, Ф250 и Ф200. Цифры после буквенного обозначения показывают диаметр приямка в мм.

Как правильно армировать

Для укрепления потребуется как само столбчатое основание, так и ростверк.

Придание прочности сваям

• Назначение данной процедуры для предотвращения разрушения расширенного основания и самой опоры в процессе промерзания и набухания грунта. Для армирования берется арматура диаметром 10 12 мм, сформированная в П-образных стержнях. Они соединены сверху проволокой.
• Перед монтажом арматура обязательно очищается от загрязнений, проявлений коррозии и краски (при ее наличии). Эта процедура выполняется с помощью металлической щетки. Он нужен для того, чтобы остатки старого покрытия и грязь не мешали сцеплению стержней и раствора.

• Для армирования подойдет любой длинномерный материал подходящего диаметра. Главное условие – в нем не должно быть полости. То есть использование труб считается недопустимым, так как случайно попавшая в них жидкость при морозе вызовет растрескивание арматуры, а затем и разрушение столба.
• При укреплении самой сваи необходимо следить за тем, чтобы армирующий материал проходил по центру, а не смещался к краям.

Принципы армирования ростверка

• Диаметр применяемой для этого арматуры 10-14 мм. Это тот случай, когда уже не значит лучше. Нецелесообразность использования более толстого в обхвате материала объясняется тем, что он будет намного хуже контактировать с бетоном. Можно рассчитать количество стержней в зависимости от их диаметра. Данные приведены в таблице.

Диаметр арматуры (мм)	Количество стержней (шт. )
14	4
12	6
10	8

• Стержень нарезается по длине так, чтобы он не доходил на пару сантиметров до поперечных сторон опалубки. При формировании Т-образных соединений и при создании углов элементы армирования не требуют крепления. Нарастить недостающее по длине довольно просто: два куска просто накладываются друг на друга.

Монтаж осуществляется следующим образом:

• выполняется гидроизоляция опалубки;
• по изоляционному слою с интервалом 1 или 1,5 метра набрасывают лепешки из раствора. Они не должны быть большими, будет достаточно 5-6 см;
• на сформированные лепешки укладывается нижний слой арматуры;
• заливается бетоном, немного не доходя до края опалубки;
• на раствор укладывается второй слой арматуры;
• заливка заканчивается до самого верха.

Бетонирование свай

Некоторые сложности возникнут, если уровень грунтовых вод достаточно высок. Как уже говорилось, такая особенность потребует заливки раствора сразу после проведения работ по бурению. В случае, когда сделать это быстро не удалось, или вода успела наполнить колодец, ее придется откачивать насосом или черпать.

Заполнение будет происходить поэтапно:

9расширение 0030 усилено;
• заливается широкий элемент сваи;
• усилена сама колонна;
• устанавливается рубашка из рубероида;
• окончательное бетонирование сваи.

Монтаж ростверка ТИСЭ

Завершающим этапом создания фундамента по технологии ТИСЭ является ростверк. К его монтажу приступают после окончательного затвердевания свай (примерно через 3 дня). Его высота для домов из дерева или щитовых построек составляет 20 см, для кирпичных 40 см. Ширина в любом случае рассчитывается по толщине стен. О необходимости подъема ростверка уже говорилось выше. Конструктивных отличий между ним и обычным вкопанным вариантом нет. Разница только в уровне укладки. Такое подвешенное состояние обеспечивает преимущества фундамента по следующим показателям:

• экономия на материалах для гидроизоляции. Вы можете выполнить всю работу, обходя обычную ценовую категорию помещения с пятью-шестью рулонами рубероида;
• подъем над уровнем земли не позволит фундаменту пробиться на склонных к сезонному пучинистости грунтах;
• такой зазор создает прекрасно вентилируемое пространство. Прекрасное профилактическое средство от плесени, сырости и размножения грибков;
• объем земляных работ сведен к минимуму.

Если строение расположено на участке с большим уклоном, то элемент будет иметь ступенчатый вид, а небольшой подъем подразумевает ростверк с переменной высотой.

Этапы работ

• Сначала пространство между сваями засыпается грунтом, шлаком или песком до уровня бетонных оснований. Ширина насыпи должна соответствовать толщине ленты фундамента с припуском 200 мм. Все тщательно уплотняется. Сверху укладывается рубероид или полиэтилен.

• Опалубка выполняется с помощью кольев и обвязки. Материала потребуется немного больше, чем при возведении опалубки по другой технологии, но это условие нельзя считать существенным недостатком.
• Процедуру цементирования целесообразно проводить в кратчайшие сроки, не более двух суток. Предпочтительнее все-таки встретить начинку в течение дня. Гладкого основания можно добиться, если опалубка ослаблена. Нельзя выполнять работы при отрицательных температурах.
• На 22 сутки после заливки снимается опалубка и можно снимать насыпь из-под ростверка. Брус можно покрыть слоем жидкой гидроизоляции. Если в дальнейшем планируется возведение стен по технологии ТИСЭ, то обшивается вся поверхность ростверка кроме той, которая будет непосредственно соприкасаться со стеной.

Порядок возведения фундамента по технологии ТИСЭ

Все действия укладываются в десять основных этапов

• Необходимо будет разметить ось фундамента.
• Проект расположения свай.
• Хорошо сломался.
• Укладка гидроизоляции стен.
• Установить подготовленные рамки в колодцы по технологии.
• Залить колонны фундамента.
• Наметить уровень будущего ростверка.
• Установить опалубку.
• Создание гидроизоляционного слоя стен опалубки.
• Выполнить армирование и заливку ростверка.

Фундамент ТИСЭ видео

Индивидуальное строительство, как и любое другое, преследует цели экономии средств без потери качества. Фундамент по технологии ТИСЭ, отвечающий этим требованиям, также позволяет бережно относиться к природным ресурсам, и с ним справится домашний мастер со средними строительными навыками. Затраты уже сведены к минимуму, поэтому экономить на качестве бетона или армирующего материала категорически не рекомендуется.
