Установка стропил мансардной крыши: расчет, конструкция и монтаж

Навигация по странице

Стропильная система мансардной крыши

Все больше и больше появляется архитектурных, оригинальных домов, украшенных эркерами, надстройками, мезонинами. Входят в моду мансарды, расширяющие полезную площадь дома. Но мансардные кровли, в отличие от простой двухскатной крыши, требуют сложных стропильных систем. Правильно рассчитать их и провести монтаж совсем не просто. Ниже постараемся вкратце осветить этот вопрос и привести полезные рекомендации специалистов. [toc>

Разновидности стропильных систем

На стадии проектирования дома должна быть рассчитана кровельная конструкция. Расчеты, использующие сложные формулы, должны дать значение нагрузки на один метр квадратной стропильной системы. Для жилых домов нормативной нагрузкой является 50 кг/м2.

Виды стропильных систем

В соответствии с расчетами выбирается тип стропильной конструкции мансарды. К основным разновидностям следует отнести:

• висячую стропильную систему;
• систему стропил ломаной крыши;
• наслонную систему двухскатной крыши;
• комбинированную.

Наиболее распространёнными являются комбинированные стропильные системы скатных крыш. Рекомендуется расчет сложных стропильных систем поручить профессиональным проектировщикам.

Комбинированная стропильная система

Совет! Для увеличения полезной площади здания, следует выбирать конструкцию многоскатной мансардной крыши.

Элементы стропильной крыши

Опытные специалисты прекрасно поймут, о чем идет речь в статье, поскольку знают все термины и названия конструкций. Для того чтобы понятно было всем, приведем распространенные названия элементов конструкции мансардной крыши:

• Мауэрлат — балка, крепящаяся по верхнему венцу или по стене дома, на которую опирается стропильная система;
• Балки перекрытия — деревянная конструкция, играющая роль мансардного пола и, одновременно, потолка нижерасположенного помещения;
• Стойки — вертикально установленные столбы, на которых крепятся стропила и балки.
• Прогоны — балки (доски) расположенные горизонтально, служат опорой стропилам;
• Ригеля —горизонтальные балки в П-образной ферме. Служат опорой и стягивают скатные стропила, имеют другое название «затяжки»;
• Стропила — брус или доски, создающие основу конструкции кровли;
• Подвеска — стойка, задача которой поддерживать ригель, облегчая его работу, устанавливается также горизонтально;
• Обрешетка — дощатая или фанерная основа, на которую укладывается кровельный материал;
• Кобылка — доска, служащая основанием для монтажа свеса, устанавливается по низу стропильной системы.

Элементы стропильной системы

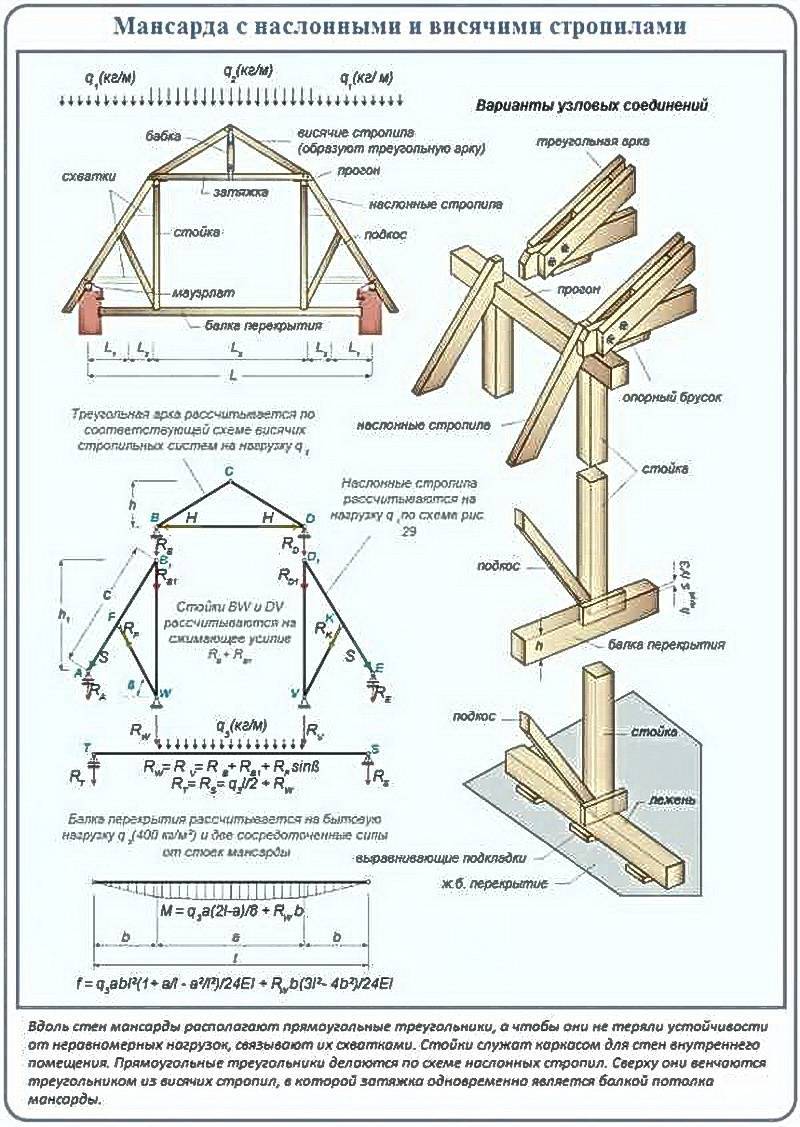

Расчеты стропильной системы

Выбор стропильной конструкции во многом зависит от размеров здания, в соответствии с которыми определяется длина пролета, т.е. дистанция между основными стойками. Для небольших домов предпочтение можно отдать двухскатной конструкции.

Стропильная система двускатной крыши с мансардой

Расчеты конструкции проводятся с целью определения нагрузки, в соответствии с нормативами и строительными правилами. Основным правилом для мансардной крыши является ограничение ее высоты, которая не должна составлять менее 2.5 метров внутри помещения. Таким образом, кровля должна иметь минимум 2.80 м в высоту, поскольку требуется укладка утепляющего слоя, и отделка внутри самой мансарды.

Конструкция двускатной мансардной крыши

Обязательно следует изготовить чертеж конструкции, на котором следует проставить все размеры и максимально отобразить элементы каркаса. На чертеже должны быть отображены габариты дома, угол наклона стропил, высота кровли.

Проект дома

Совет! Чтобы провести точные расчеты по всем нагрузкам на кровлю и ее элементы, рекомендуется воспользоваться калькулятором, размещенном на многих сайтах, посвященных строительству крыш.

Достаточно внести вид кровельного покрытия, материал каркаса мансардной крыши и размеры. Программа рассчитает углы сечения и шаг стропил, даст рекомендации по конструкции обрешетки.

Расчет стропильной системы

Технология монтажа мансардной кровли

Начинать следует с монтажа мауэрлата, который укладывается по периметру верхнего края стен, если дом кирпичный или блочный. В домах из бруса или рубленных мауэрлатом может служить верхний венец. Брус, из которого изготавливается мауэрлат, должен иметь в сечении размеры 100х100 мм или 150х150. Древесина хвойных пород для бруса должна быть хорошо высушенной. Балки мауэрлата фиксируются анкерами или шпильками к стенам с шагом примерно два метра. Под мауэрлат заводят гидроизоляцию, как правило, рулонного типа (рубероид).

Монтаж стропильной системы

Далее следует приступать к монтажу перекрытия. Балки 150х200 мм, положенные на мауэрлат должны выступать за стены дома примерно на 0.3-0.5 м. Крепят балки уголками и винтами (саморезами по дереву), начиная с крайних, затем промежуточные.

Важно! При укладке следует с помощью шнура контролировать горизонтальный уровень, чтобы балки лежали в одной плоскости.

Расстояние между ними, как правило, 0.5-1.0 метра, если планируется укладка утеплителя, стандартная ширина листа которого 0.6 м, то удобнее будет выдержать такой же шаг балок. Монтаж стропильной системы крыши https://www.youtube.com/watch?v=gm9xv9JLozQ

Установка опорных стоек и прогонов

Следующий этап — монтаж стоек. Для них используется брус 100х150 мм, крепление которого производится на фронтальных балках перекрытия. Необходимо, с помощью отвеса, выверить вертикальность каждой опоры и зафиксировать укосинами. Промежуточные опоры устанавливаются на балках также строго вертикально, образуя два параллельных ряда.

Промежуточные опоры стропильной системы кровли

Далее следует установка прогонов, сделать которые можно из доски шириной 100-150 мм и толщиной 40-50 мм. Фиксация прогонов производится с помощью гвоздей и уголков на винтах. Затем поверх прогонов укладываются дощатые ригеля, для жесткости, устанавливаемые на торец.

Балка прогона формирует консоль для опирания диагональных стропил крыши

Совет! Временно, для монтажа кровли под ригель рекомендуется завести черновые стойки, дабы не допустить изгиба. Также временно, можно сделать крепление затяжки рейкой или доской, чтобы получить устойчивую основу стропильной системы.

В результате образуется контур будущего мансардного помещения. Для придания дополнительной прочности следует укрепить опоры подкосами и схватками.

Стропильная система кровли

Монтаж стропильных элементов

Установка стропил, начинается с нижних. Для них подойдет доска 40-50 мм толщиной и 150 мм шириной. Одним концом опираем на мауэрлат вплотную с балками перекрытия, а другой крепится на прогонах с помощью уголков, винтов и гвоздей. Для установки стропил в верхней части кровли следует разметить центральную линию кровли. Все стропила должны иметь одинаковую длину. Для этого следует изготовить шаблонную доску, проделав на ней запилы с обоих концов. После чего по шаблону можно отпиливать остальные стропила.

Стропильные ноги

Стропила монтируют на прогонах, фиксируя в верхней части металлическими пластинами. На прогонах балки закрепляются запилами в упор и фиксируются уголками на саморезах.

Крепление стропильной системы

Нижние стропила для прочности следует укрепить подкосами (доска 50×150 мм). После закрепления подкосов, временные упоры можно снимать.

Часто элементы соединяют не только плотницкими узлами, но и с помощью крепежа

Установка стропил https://www.youtube.com/watch?v=Bsnszk5bSUk

Обрешетка

В случаях, когда балки перекрытия укладываются в стенных карманах, следует на нижних стропилах закрепить кобылки для устройства свеса кровли. Если же перекрытия лежат на мауэрлате, то кобылки не нужны, поскольку балки должны выступать за стены образуя свес.

Обрешетка является важной частью конструкции кровли

Обрешетка устанавливается в зависимости от предполагаемого покрытия мансардной крыши. Либо обрешетка будет сплошной, либо с просветами. Поверх обрешетки следует уложить гидроизоляционный слой, после чего можно приступать к зашивке фронтонов и укладке кровельного материала — металлочерепицы, профнастила или шифера.

Обрешетка крышиподметаллочерепицу

Утепление мансарды

Если крыша мансарды имеет ломаную конструкцию, то, как правило, она не утепляется, поскольку воздушная прослойка под стропилами защищает помещения, одновременно вентилируя подкровельное пространство. Для этого, зашивая фронтоны, следует оставить вентиляционные окна (отверстия) над перекрытием мансарды. Теплоизоляцию следует сделать лишь внутри помещения мансарды.

Утепление мансардной крыши

Устройство теплоизоляции мансарды имеет свои особенности, поскольку комнаты имеют треугольные или трапециевидные потолки. Строители считают утепление одной из сложных технологических задач в устройстве мансардных помещений. Главное уложить теплоизоляцию так, чтобы на наклонном потолке и на ограждениях она не давала усадку в процессе эксплуатации. Утепление мансарды https://www.youtube.com/watch?v=x6qsXAYnctA

Стропильная система двухскатной мансардной крыши, расчет стропильной системы

Стропильная система двухскатной крыши, наряду с мауэрлатами, — наиболее важная часть конструкции здания с двухскатным типом крыш.

Содержание:

• Особенности монтажа мауэрлатов и стропильных систем двухскатных крыш
• Типы стропильных систем двухскатных крыш и их расчет

В двухскатных крышах обе кровельные поверхности наклонены к наружным стенам здания, благодаря чему обеспечивается естественный сток дождевых вод и талого снега. Уклон таких крыш должен превышать 5 градусов, а на некоторых участках кровли может достигать 90 градусов.

Стропильная система двухскатной крыши

Наклон скатов крыши зависит от его материала, архитектурных требований к постройке, а также климатических условий региона. Крутые скатные поверхности устанавливают при использовании неплотного кровельного материала (например, металлочерепицы), а также при строительстве в местностях с большим количеством осадков. Более пологая кровля монтируется в районах с сильными ветрами в целях уменьшения их давления на конструкцию крыши.

Устройство мауэрлатов и стропильных систем крыш более трудоемкое и требует значительных затрат материала и времени. Но это не то место, где следует экономить – необходимо вычислить оптимальный угол наклона крыши, который обеспечит надежность и прочность конструкции в соответствии со всеми строительными стандартами и нормами безопасности.

Двухскатная крыша считается наиболее оптимальным вариантом конструкции крыш в загородном строительстве. Данный тип крыш с его простой формой и незамысловатой конструкцией возводится легко и достаточно быстро, а если бюджет ограничен, это можно сделать даже без привлечения специалистов-строителей со стороны. Другими словами, двухскатную крышу можно смонтировать собственноручно, имея желание и базу знаний по строительству.

Двускатная крыша состоит из двух прямоугольных плоскостей – скатов, наклоненных к внешним стенам здания, а также треугольных (боковых) элементов – фронтонов. Такой тип крыш наиболее часто устанавливают на малоэтажных постройках.

Конструкция двухскатной крыши предполагает наличие несущих (мауэрлат и стропильная система крыши) и ограждающих (кровельное покрытие) элементов. Кроме того, в конструкциях двухскатных крыш присутствуют также различные стойки, ригели, распорки подкосы и другие крепежные элементы, которые придают стропильной системе дополнительной жесткости.

Основную часть внешних погодных воздействий на здание, а также всю массу конструкции крыши, принимают на себя несущие элементы, которые распределяют нагрузки на опоры и стены постройки. К ним предъявляются особо жесткие требования прочности. Есть два элемента несущей конструкции крыш — стропильная система и мауэрлат.

Особенности монтажа мауэрлатов и стропильных систем двухскатных крыш

1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – перекрытие.

Прежде чем подробно проанализировать стропильную систему крыши, рассмотрим немного другой, но не менее важный несущий элемент – мауэрлат.

Мауэрлат – своеобразный фундамент для крыши дома; опорный брус для наклонных стропил, главной функцией которого является сбалансированное распределение нагрузок, создаваемых крышей здания. Этот конструкционный элемент крыши представляет собой брус с сечением не менее 10х10 см (обычно 15х15 см).

Мауэрлат подкладывают под стропильную ногу или же устанавливают по всей длине постройки. Он монтируется на верхнем стенном обрезе, а в зависимости от конструкционных особенностей стены и крыши здания может устанавливаться или по оси, или ближе к краю стены (внутреннему или внешнему, но не менее 5 сантиметров от наружного грани).

При изготовлении мауэрлатов обычно используют дерево. Но если строится металлический кровельный каркас, могут применяться швеллерные, двутавровые и другие металлопрофильные мауэрлаты. Фактически крыша являет собой большой парус, поэтому во избежание его деформации ветром мауэрлатный брус нужно как можно более надежно прикрепить к стене.

Мауэрлат прокладывают поверх рубероида или другого гидроизоляционного материала на расстоянии не менее 40 сантиметров от верхней части чердачного перекрытия. Прогоны опираются на врубленные в лежни стойки с интервалом в 3-5 метров. Угол между стропильной ногой и подкосом должен быть близок к прямому (90 градусов). Дополнительные опорные подкосы, которые упираются на лежни, устанавливают при большей длине стропильных ног.

В общем, мауэрлат является системой связанных между собой звеньев, которые крепятся к стропилам, создавая тем самым по периметру кровли очень надежную и устойчивую скатную конструкцию. Отдельными сегментами мауэрлат может подкладываться под сами стропила.

Если были использованы неширокие стропильные ноги, то это подвергает конструкцию риску провисания. В целях предотвращения этого применяют специальную укрепляющую решетку, которая состоит из стойки, ригеля и подкосов. Для ее изготовления используют доски толщиной 25 и шириной 150 миллиметров, или же деревянные пластины из бревна диаметром не менее 130 миллиметров.

Стропильная система крыши представляет собой несущую конструкцию скатной кровли, которая состоит из стропильных ног, наклонных подкосов и вертикальных стоек. При помощи крепежных элементов (стоек, ригелей, распорок, подкосов и т. д.) стропила соединяются в собственно стропильную систему. Материал, из которого изготавливают стропила, может быть самый разнообразный: дерево, метал, железобетон или смешанный.

В основе конструкции крыш и стропильной системы двухскатного типа лежит треугольник, так как это самая жесткая и устойчивая геометрическая фигура.

Сечение бруса для стропил, рекомендуемых для простой конструкции крыши, может колебаться в пределах от 40х150 мм до 100х250 мм. Этот показатель зависит от шага установки стропил, длины стропильных ног, а также расчетной величины снеговых и ветровых нагрузок для данного региона.

Ниже приведены сечения брусов других элементов стропильной системы двухскатной крыши (все показатели – в миллиметрах).

• мауэрлат: 100х100, 100х150, 150х150;
• диагональные ноги и енды: 100х200;
• прогоны: 50х150;
• стойки: 100х100, 150х150;
• опорные ригели для стоек: 100х150, 100х200;
• кобылки, подкосы, доски карнизного короба: 50х150;
• затяжки: 50х150;
• лобовые и подшивочные доски: 22…25х100…150.

Основой стропильной системы крыши являются стропильные ноги или просто стропила. Они укладываются под углом, который равен наклону ската крыши, а нижними концами крепятся металлическими скобами или планками к мауэрлату.

Также следует уделить внимание материалу, из которого будет строиться крыша. Прежде всего, какой бы материал бы вы не выбрали, он не должен иметь трещин и гнили. Сучки также нежелательны, но если идеально ровный материал для вас недоступен, допустимая длина сучков не должна превышать треть толщины доски.

Стропильная доска должна быть в поперечнике не менее 50 миллиметров. Ширина материала зависит от его длины. Например, если доска 6 метров в длину, ее ширина должна составлять 15 сантиметров (150 миллиметров). Если длина бруса превышает 6 метров, то и его ширина, соответственно, должна быть не меньше 180 миллиметров. Оптимальное соотношение всех параметров исходного материала для стропил предотвратит прогибание и излом всей конструкции.

Завершающим этапом монтажа стропильной системы крыши является соединение всех ее элементов с помощью крепежных изделий. Для этих целей чаще всего используют металлические уголки или скобы, хотя в последнее время набирает популярность и болтовое крепление.

Возведение «теплой» двухскатной крыши имеет свои особенности. В таком случае стропильные ноги должны устанавливаться друг от друга на таком расстоянии, чтобы как можно меньше обрезать теплоизоляционный материал, который укладывают в межстропильное пространство.

Типы стропильных систем двухскатных крыш и их расчет

Конструкционные особенности стропильной конструкции двухскатной крыши зависят от ряда факторов, таких как: форма крыши, количество внутренних опор, размера пролета между опорами, характера и интенсивности действия нагрузок и внешних факторов на обрешетку и т. д.
Стропильные ноги являются главным элементом стропильной конструкции. Они кладутся вдоль ската кровли и исполняют функцию опоры для обрешетки. Обрешетка двухскатной крыши монтируется из досок и реек, при этом более экономичным будет второй вариант.
Стропила для крыши в таких конструкциях имеют две разновидности – висячие (опираются на стены здания только концами, без промежуточных опор) и наслонные (на стены здания опираются концами и средней частью). Кратко рассмотрим особенности каждого из двух типов стропил.
Висячие стропила для крыш используются при строительстве зданий с легкими стенами. Одним из главных достоинств этого типа стропил является то, что с их помощью можно перекрывать длинные пролеты. Этот элемент стропильной системы работает на сжатие и на изгиб.

Стропильная система двухскатной крыши

Из-за своих конструкционных особенностей висячие стропила могут передавать нагрузку только на две крайние опоры, которыми зачастую являются стены постройки. На стропила действует сильный горизонтальный распирающий эффект.
Для того, чтобы уменьшить это и предотвратить разъезжание стропильных ног, используются деревянные или металлические затяжки. Они крепятся у основания стропил. При величине пролета более 8 метров параллельно затяжке устанавливается балка с подкосами. Если пролет меньше 8 метров – между вершиной стропил и затяжкой параллельно последней врезают ригель.
Чем выше установлена скрепляющая затяжка, тем более надежным и долговечным должно быть ее соединение со стропилами, независимо от того, из какого материала они исполнены. Все это направлено на уменьшение прогиба и сдерживания расползания стропильных ног. Такая схема опор наиболее часто применяется в стропильных системах мансардных крыш.
Наслонный тип стропил применим в зданиях, где есть столбчатые промежуточные опоры или средняя несущая стена. Их можно устанавливать при величине пролета между опорами не более 6,5-7 метров. Монтаж дополнительных опор позволит увеличить ширину перекрытия: одной опоры – до 11,5-12 метров, двух опор – 15-15,5 метров. Для повышения жесткости стропильной системы и расширения проема между боковыми опорами под коньковый прогон устанавливают стойку с подкосами.

Схема наслонных стропил

В зависимости от материала, из которого построен дом и конструкции самого здания, зависит характер опоры стропил для крыш. В каркасных домах они опираются на мауэрлат, в рубленых или брусчатых – на верхние венцы, в каменных постройках – на верхнюю обвязку.

К стропильным системам двухскатных крыш домов с газовыми котлами или печным отоплением предъявляются требования пожарной безопасности. Минимальная дистанция, на которой должны быть расположены внешние стенки печных труб и дымохода от деревянных элементов постройки, составляет 40 сантиметров. Таким образом, средняя часть стропил передает нагрузку на внутренние стены или опоры, а концы – на внешние стены сооружения.

Кровельная система, в основе которой лежат наслонные стропила для крыши, по сравнению с аналогичными системами, при тех же параметрах более проста в сборке и более легкая. Кроме того, использования наслонного типа стропил экономит пиломатериалы и, соответственно, финансовые средства застройщика. Если в рамках одной кровельной конструкции наслонные и висячие стропила устанавливаются над несколькими пролетами сразу, то в таком случае допускается вариант их чередования в разных комбинациях.

Установка стропильной системы является самой трудоемкой и важной частью всего процесса возведения двухскатной крыши. Она требует точных вычислений размеров и количества стропил, а также наиболее оптимального их соединения с другими элементами крыши. Поэтому расчет стропильной системы крыши требует к себе внимательного и ответственного подхода, так как от его точности зависит безопасность и долговечность всей возводимой конструкции.

Существуют различные справочники и веб-ресурсы, которые могут помочь строителю в вычислении стропильной системы. Но эту часть монтажа двухскатной крыши все же рекомендуется отдать в руки специалистов, учитывая то, что проект дома все равно нужно заказывать. В готовом проекте будут и все нужные расчеты, и сама схема крыши.

Для расчета стропильной системы крыши нужны следующие условия. Во-первых, крыша должна быть прочной. Это требование обусловлено тем, что на крышу будут воздействовать как вес кровли, так и внешние погодные факторы (ветер, атмосферные осадки). Сюда можно отнести также и вес человека-ремонтника. Во-вторых, легкость конструкции крыши. Она определяется потребностью уменьшить ее давление на стены, перекрытия и фундамент дома.

Похожие статьи

• Установка стропил двухскатной крыши своими руками — расчеты и подробная иллюстрированная инструкция


  Возведение крыши – один из наиболее ответственных этапов строительства. От надежности «зонтика» сверху, от его устойчивости к атмосферным осадкам и любым…

• Стропильная система вальмовой крыши — особенности конструкции и проведения расчетов


  Крыши вальмовой конструкции обретают все большую популярность среди владельцев частных домов. Это – неудивительно, так как подобная схема отличатся целым…

• Крыша на балконе панельного дома, советы по монтажу, выбор типа конструкции крыши балкона, как сделать ремонт старой крыши на балконе


  Установленная крыша на балкон всегда ассоциируется с получением дополнительного комфорта для хозяев и является надежной защитой самому балкону . На…

План двускатной крыши 10×10 | HowToSpecialist

Этот пошаговый проект по деревообработке примерно 10×10 планы двускатной крыши . Это ЧАСТЬ 2 проекта сарая, где я покажу вам, как построить двускатную крышу для сарая. Сарай имеет выступы со всех сторон и прочные фермы. Мои планы сопровождаются пошаговыми инструкциями, и вы можете легко настроить все размеры в соответствии со своими потребностями. Смотрите мои другие проекты DIY ЗДЕСЬ .

Мы рекомендуем инвестировать в лучшие материалы, которые вы можете себе позволить. Поэтому следует покупать атмосферостойкие пиломатериалы, например, сосну или кедр. Всегда делайте точные измерения, прежде чем регулировать размер компонентов до нужного размера. Просверлите направляющие отверстия в компонентах перед тем, как вставлять шурупы, чтобы предотвратить расщепление древесины. Посмотреть все мои Премиум планы в магазине.

Сделано по этому плану

План двускатной крыши 10×10

Здание 10× 10 двускатный навес

Материалы

• G – 4 шт. сайдинга Т1-11 – длина 31 3/4″x48″, 2 шт. – длина 24″x38 3/4″ 90 003 САЙДИНГ
• H  – 2 куска бруса 2×4 – длина 84″, 1 кусок – 120″ длиной 6 x ФЕРМЫ
• H – 2 куска бруса 2×4 – длина 11 3/8″, 2 куска – длина 25 1/4″, 1 кусок – длина 31 1/8″ 6x ОПОРЫ ДЛЯ ФЕРМ
• I — 8 кусков бруса 2×4 — длина 84″, 16 кусков — длина 3 3/4″ СВЕЧ
• J – 2 шт. – длина 48″x96″, 2 шт. – длина 24″x48″, 2 шт. – длина 36″x96″, 2 шт. – длина 24″x36″, 4 шт. бруса 1×8 – длина 84″ КРЫША
• К — 180 кв. футов толя, 180 кв. футов битумной черепицы КРОВЛЯ
• L  – 4 шт. пиломатериала 1×6 – длина 85 1/4 ″, 2 шт. – 134 1/2 ″ длиной ОБИВКИ

• 12 пиломатериалов 2×4 – 10 футов
• 20 пиломатериалов 2×4 – 8 футов
• 7 кусков фанеры 3/4″ – 48″x96″
• 3 шт. T1-11 – 48″x96″
• 4 пиломатериала 1×8 – 8 футов
• 4 пиломатериала 1×6 – 8 футов
• 2 куска пиломатериала 1 × 6 – 12 футов
• 1/2″ фанера
• 180 кв. футов толя, 180 кв. футов битумной черепицы
• стропильные стяжки
• Гвозди 8d, винты 2 1/2″, винты 1 1/4″, винты 1 5/8″
• наполнитель для дерева, клей для дерева, морилка/краска

Инструменты

• Защитные перчатки, очки
• Торцовочная пила, электролобзик
• Меловая линия, рулетка, спиртовой уровень, столярный карандаш
• Буровое оборудование и буровые долота

Время

• Один день

Убедитесь, что вы  следите за мной на YOUTUBE и Facebook  , чтобы быть первым, кто получит наши последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на меня в Pinterest , чтобы получить много идей для вашего двора со всего Интернета! Узнайте, как вы можете  Поддержать меня  без дополнительных затрат.

Как построить двускатную односкатную крышу 10×10

Изготовление стропил

Первым этапом проекта является изготовление стропил для ферм из бруса 2×4. Сделайте угловые надрезы на стропилах с помощью торцовочной пилы, чтобы получить точный результат. Положите стропила на ровную поверхность и выровняйте края заподлицо. Не оставляйте зазоров между краями.

Установите торцовочную пилу на 30 градусов для стропил. После того, как вы сделаете надрезы, конец будет иметь угол 60 градусов.

Установите торцовочную пилу под углом 60 градусов для нижних поясов. После того, как вы сделаете надрезы, концы будут иметь 30 градусов.

Установка опор для ферм

Продолжайте проект, изготовив опоры для ферм. Сделайте угловые разрезы на опорах, а затем установите их на фермы. Выровняйте края вровень.

Установка косынок

Используйте фанеру толщиной 1/2″ для косынок. Сделайте точные замеры, а затем сделайте разрезы. Установите косынки на стыки, а затем прикрепите их к стропилам шурупами 1 5/8″.

Установка стропил

Установка ферм в верхней части сарая. Расположите фермы через каждые 24″ по центру для профессионального результата. Используйте спиртовой уровень, чтобы отвесить фермы, а затем закрепите их на месте стяжками для стропил.

Торцевые панели фронтона

Используйте сайдинг T1-11 для торцевых панелей фронтона. Отметьте линии разреза над панелями и выполните работу с помощью циркулярной пилы. Сгладьте края наждачной бумагой для получения аккуратного результата. Выровняйте края заподлицо и вставьте 6-8d гвоздей через каждые 8 ​​дюймов вдоль рамы.

Изготовление свесов

Соберите свесы из стропил 2х4 и брусьев 2х4. Просверлите направляющие отверстия в стропилах и вставьте шурупы 2 1/2″ в блоки. Разместите блоки на равном расстоянии друг от друга для профессионального результата.

Установка выступов

Закрепите выступы спереди и сзади навеса. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 3 1/2″.

Монтаж кровельных листов

Вырежьте листы крыши из 3/4″ фанеры и положите их на стропила. Выровняйте края вровень и не оставляйте зазоров между ними. Просверлите направляющие отверстия в листах и ​​вставьте шурупы 1 5/8″ через каждые 8″ вдоль стропил. Установите планки 1×8 на свесы.

Боковые накладки крыши

Прикрепите накладки 1×6 к боковым сторонам крыши. Выровняйте края заподлицо и вставьте 2-дюймовые гвозди, чтобы плотно закрепить планки на месте.

Передняя и задняя обшивки крыши

Используйте пиломатериалы 1×6 для передней и задней обшивки крыши. Сделайте угловые надрезы на планках, а затем закрепите их на месте 2-дюймовыми гвоздями.

Монтаж кровли

Вы можете установить битумную черепицу для защиты сарая, так как это простое решение. Поэтому установите рубероид поверх кровельных листов, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него. Перед укладкой битумной черепицы уложите начальный слой в нижней части крыши. Всегда читайте инструкции по изготовлению перед началом установки, так как есть несколько отличий.

Умный совет: Первый ряд должен начинаться с 3 выступов, второй ряд — 2 1/2 выступа, третий ряд — 2 выступа, четвертый ряд — 1 1/2 выступа, пятый ряд — 1 выступ, шестой ряд — 1/2 выступа. Повторите процесс сначала, начиная с седьмого курса. Не забывайте, что черепица должна выступать над капельником примерно на 1/4″. Кроме того, прикрепите битумную черепицу к настилу крыши с помощью гвоздей.

Планы навесов 10×10

Это отличное дополнение к заднему двору, так как вы можете спрятать инструменты и спортивный инвентарь в профессиональном исполнении.

Планы сарая 10×10 — вид сзади

Если вы хотите построить каркас для этого сарая, обязательно просмотрите ЧАСТЬ 1. Прочтите ЧАСТЬ 3, чтобы узнать, как построить дверь для этого сарая для хранения на открытом воздухе. Если вам понравился мой проект, не забудьте ПОДЕЛИТЬСЯ им на Facebook и Pinterest.

Умный совет:  Не забывайте делиться со мной своими проектами, так как мне нравится видеть, над чем вы, ребята, работаете. Пришлите мне фото ЗДЕСЬ . Кроме того, взгляните на остальные мои проекты DIY ЗДЕСЬ .

Спасибо, что прочитали наш проект о бесплатных планах двускатной крыши 10 × 10 , и я рекомендую вам ознакомиться с остальными проектами. Не забывайте ставить НРАВИТСЯ и ПОДЕЛИТЬСЯ нашими проектами с друзьями с помощью виджетов социальных сетей. ПОДПИСЫВАЙТЕСЬ, чтобы получать наши последние проекты первыми.

<< Предыдущая  | Далее >>

Стропила и фермы (отличия, которые следует знать)

Для каждой крыши требуется каркасный материал, чтобы закрепить гонты и черепицу по краю крыши. И мы, конечно же, не можем пропустить стропила и фермы крыши для прочного и доступного каркаса. Но какой из двух обеспечит более длинный пролет и чистое чердачное пространство?

Мы проанализируем все особенности стропил и ферм крыши и сравним их, чтобы помочь вам выбрать лучший вариант для вашего чердака. Итак, приступим!

Ключевые выводы

• Стропила крыши имеют короткие пролеты и малый уклон, а фермы — длинные и прочные.
• Стропильные фермы толстые и тяжелые, тогда как стропила сравнительно тонкие и легкие. Так, вам могут понадобиться более толстые стены, балки и опоры с фермами.
• Стропила дороже и сложнее в установке, чем фермы. Поэтому вам может понадобиться профессиональная установка стропил крыши. Напротив, фермы можно сделать своими руками.
• Перемычные фермы перекрывают чердак, тогда как плоские стропила создают чистое чердачное помещение. Но это не все! Давайте сравним некоторые другие различия в статье ниже.

Что такое стропила?

Стропила представляют собой тонкие наклонные стержневые балки, идущие от вершины крыши к нижней стене. Они соединяются, создают прочную сетку и, таким образом, поддерживают различные гонты и плитки сверху.

Стропила измеряются и строятся на месте по линии крыши. Таким образом, они более индивидуальны, чем фермы, но требуют рабочей силы для монтажа и транспортировки. Им нужно много элементов — планки, прогоны и балки, чтобы эффективно передавать нагрузку.

Им также нужна балка от стены до стены, чтобы защитить их от провисания во время сильного ветра и дождя. Поэтому они довольно дороги и сложны в обслуживании.

Тем не менее, стропила имеют лучшую теплоизоляцию, чем стропильные фермы, и имеют четкие зазоры для заполнения пеной. А так как они толстые, то контролируют тепло и вибрации, уменьшают сырость и делают чердак более обитаемым.

Когда следует использовать стропила?

• Используйте их для более коротких пролетов или сводчатых крыш
• Компактные площадки или небольшие навесы
• Низкие крыши
• Сложные кровельные настилы или сады

Усильте стропила, промыв 2 X 6 дюймовый кусок цельного дерева и используйте ¾-дюймовые винты для крепления.

Что такое ферма крыши?

Ферма крыши представляет собой треугольную раму, которая собирает нагрузку с вершины крыши и передает ее на нижнюю стену. Он имеет несколько наклонных элементов, которые поддерживают различные плитки и черепицу сверху.

Фермы представляют собой сборные рамы с центральными стяжками и анкерами. Таким образом, они не так настраиваемы, как стропила, и для их установки требуются фиксированные размеры и высота.

Кроме того, фермы более доступны по цене и могут охватывать большие площади благодаря своей высокой прочности на растяжение. Они также более гибкие, и вы можете использовать различные типы ферм для односкатных, криволинейных и треугольных крыш.

Но фермы толще и тяжелее стропил. Таким образом, вы должны иметь стены или стальные стойки толщиной не менее 230 мм, чтобы легко выдерживать их вес. Вы можете добавить стальную распорку или стяжку для поддержки фермы. Но это может привести к еще большей сырости и испортить чердачное пространство.

Когда следует использовать кровельную ферму сэс?

• Выбирайте их для длинных пролетов и криволинейных или нестандартных крыш
• Большие гаражи и склады
• Высокие или тяжелые крыши
• Кессонные, наклонные или соборные потолки

Нанесите строительный клей по краям фермы и соедините их со сплошными стальными пластинами для большей прочности.

Различия между стропилами и фермами

Стропила и фермы поддерживают крышу, но различаются по грузоподъемности и пролетам. Итак, давайте сравним их и выберем лучший для вашего дизайна крыши.

1. Конструкция

Фермы крыши треугольные и перепончатые. Таким образом, они обычно имеют крестообразную конструкцию в центре и простую крышу по краям. Таким образом, их комплекс может заблокировать ваш чердак и уменьшить место для хранения.

Стропила крыши, напротив, имеют простую конструкцию с двумя наклонными элементами и горизонтальной затяжкой. Они не имеют дополнительных элементов жесткости и обеспечивают чистое чердачное пространство.

Приклейте несколько дополнительных деревянных валиков и планок на нижнюю сторону стропил, чтобы укрепить их без каких-либо распорок.

2. Материалы

Вы можете строить фермы 2 X 6 из деревянных полос, клееных балок и даже профилей из оцинкованной или легированной стали. Но стропила изготавливаются только из древесины кедра или дуба с болтами из нержавеющей стали.

3. Грузоподъемность

Фермы прочные и могут выдерживать до 5 фунтов на фут. Они переносят дополнительный вес с вершины крыши на внешние стены. Таким образом, им не нужны никакие поддерживающие стены или колонны между ними.

С другой стороны, стропила могут нести около 2-2,5 фунтов на фут и могут прогибаться при более тяжелых крышах. Таким образом, рекомендуется добавлять столбец после каждых 3-мегапиксельных интервалов.

Используйте центральную анкерную балку и добавьте вертикальные сжимающие стойки, чтобы укрепить стропило и помочь ему выдержать нагрузку до 3 фунтов на фут.

4. Простота установки

Стропильные фермы изготавливаются заранее. Таким образом, вам просто нужно поднять и разместить их вдоль линии крыши на месте. Вы также можете получить все его машины и инструменты от подрядчика.

С другой стороны, стропила должны быть изготовлены на месте и скошены для установки на опоры. Так, они требуют больше времени для установки и создают много отходов и опилок на месте.

Распылите немного воды или смажьте стропила силиконовой смазкой, чтобы уменьшить сколы и опилки во время установки.

5. Стоимость

Фермы стоят около 3-12 долларов за квадратный фут или 5000-15000 долларов за небольшой дом. Но стропила дороже на 30-40% и стоят около 7500-24000 долларов за тот же проект.

Вот еще несколько точек для сравнения стропила крыши и фермы крыши:

Параметр	Стропила крыши	9000 3 Ферма крыши
Аксессуары	Для поддержки необходимы коньковая балка, коньковая доска и потолочные балки.	Нужна простая анкерная балка и дополнительная распорка в ветреных районах.
Строительство	Строительство на месте в соответствии с размерами крыши.	Это можно сделать за один день с помощью соответствующих кранов или автопогрузчиков.
Скорость установки	Может занять 2-3 недели, так как каждый элемент измеряется и вырезается индивидуально.	Это можно сделать за один день с помощью соответствующих кранов или автопогрузчиков.
Тип рабочей силы	Может быть установлен любым квалифицированным или неквалифицированным работником.	Требуется квалифицированный персонал для поддержания надлежащего шага, вырезов и канавок.
Стоимость	7500 – 24000	5000 – 15000
Доступное расстояние 900 04	12, 16, 24, 32 и 36 дюймов	12, 16 и 24 дюйма
Уклон крыши	12–30 градусов	30–45 градусов и более
Декор	Классический или средневековый	Современный, деревенский и скандинавский
9 0003 Пролет	10 – 12М Дома, сараи и гаражи.	9 – дома 30М, двухэтажные дома и квартиры.
Материал покрытия крыши	Легкая черепица и черепица	Черепица, черепица, кровельные панели или листы

Какое обрамление лучше всего подходит для тропического климата?

Ферма с высоким наклоном и теплоизоляцией лучше всего подходит для тропического климата. Он обладает отличной устойчивостью к ветру и погодным условиям и может рассеивать воду без образования луж. Таким образом, вам не придется беспокоиться о сырости или росте грибка на чердаке.

С другой стороны, стропила крыши имеют более широкое расстояние, что может привести к просачиванию воды или снега внутрь. Кроме того, они довольно тонкие и не удерживают более тяжелую пенопластовую изоляцию или герметики. Они также могут деформироваться от сильного дождя и деформировать линию крыши.

Добавьте пароизоляцию или используйте герметик или гидроизоляционный материал вокруг ферм для лучшей защиты и терморегуляции.

Какой тип каркаса требует дополнительного обслуживания?

Стропила крыши необходимо часто смазывать маслом для защиты их частей от термитов и вредителей. И им может понадобиться эмалевое покрытие или порошковое покрытие, чтобы противостоять повреждению водой и деформации.

Но фермы требуют меньшего обслуживания и нуждаются только в смазке соединений для оптимального функционирования.

Покройте стропила маслом нима или распылите немного уксуса и отбеливателя, чтобы отпугнуть вредителей.

Какое обрамление легко сделать своими руками?

Кровельные фермы проще сделать своими руками, к ним прилагается инструкция, крепеж и винты для быстрой сборки на месте. Кроме того, они также будут иметь несколько отмеченных канавок и отверстий для винтов, чтобы облегчить работу энтузиастов-любителей.

Стропила, напротив, очень сложны в изготовлении своими руками и должны быть измерены, отполированы и протестированы перед использованием. Поэтому для них лучше нанять профессионального подрядчика.

Используйте стропильные ригели или подвесы и поместите между ними стяжку, чтобы определить положение винтов и других соединений.

Какое обрамление дает вам чистый чердак?

Стропила крыши не имеют дополнительных связей, стоек или наклонных элементов. Так, они не загромождают чердак и увеличивают жилую площадь вашего дома. Но ферма крыши имеет много стоек и лямок, которые могут заблокировать вход на чердак и уменьшить место для хранения.

Для увеличения чердачного пространства используйте стойку ферзя, мансарду, чердак или укороченную ферму.

Советы по выбору наилучшего каркаса крыши

• Стропила можно использовать с простыми односкатными и односкатными крышами. Но, вы должны использовать ферму со сложными формами крыши или вальмовыми крышами.
• Для больших или двухэтажных домов выбирайте более толстые стропильные фермы, а для небольших навесов или гаражей предпочтительнее использовать стропила.
• Выберите стропила, если у вас мало fsi (индекс площади пола) и вы хотите увеличить жилое пространство в вашем доме.
• Используйте кровельные фермы для лучшей защиты от погодных условий и влаги в тропических или прибрежных районах.
• Стропильные фермы для служебного чердака и стропила для жилого чердака.

Можно ли заменить фермы стропилами?

Да, в малоэтажных крышах можно заменить фермы стропилами. Но вы должны добавить центральную анкерную балку и достаточно опор на обоих концах для надлежащей прочности.

Можно ли повесить гипсокартон на фермы и стропила?

Вы можете повесить гипсокартон толщиной ¼ или ½ дюйма на фермы крыши с помощью специальных шурупов диаметром ⅜ дюйма. Напротив, стропила не выдержат вес вашего гипсокартона и могут легко прогнуться.

Подвески для стропил лучше обычных шурупов?

Да, стропильные подвесы обладают большей прочностью, чем шурупы, и значительно уменьшают смещение и провисание. И они не ржавеют легко и намного более долговечны, чем стандартные железные винты.

Стропила и фермы крыши являются отличными элементами каркаса и усиления. Но стропила крыши более индивидуальные и невысокие, тогда как фермы фиксированные и более прочные. И стропила обеспечивают чистый чердак, тогда как фермы хорошо адаптируются к более высокому уклону крыши.

Итак, теперь вы можете сравнить различия и легко выбрать лучший вариант для вашего типа крыши и уклона. Но это не все! Вам также нужно будет добавить правильное вентиляционное отверстие на крыше, чтобы они оставались сухими и вентилируемыми.
