Хотите, чтобы крыша не текла, хорошо сохраняла тепло и долго радовала вас своим внешним видом? Тогда ее необходимо обустраивать в соответствии со всеми правилами. Но нужно учитывать, что для разных кровельных материалов существуют свои особенности и технологии монтажа.
В этом материале мы разберем устройство кровли из металлочерепицы во всех деталях.
СОДЕРЖАНИЕ:
- Как устроена теплая кровля и почему она так называется
- Отличия холодной кровли
- Обрешетка — важный элемент кровли
- Элементы конструкции кровельной системы
- Монтаж металлочерепицы
- Завершающие детали кровельной системы
- Устройство вентиляции и проходных элементов
- Устройство и назначение элементов безопасности
- Водосточная система
Специалисты выделяют два принципиально разных варианта утепления крыши дома: теплая кровля и холодная кровля. В зависимости от того, какой тип кровли будет выбран, ее устройство также будет отличаться. Для начала выделим особенности каждого из указанных типов крыш, а потом рассмотрим элементы, являющиеся одинаковыми для них.
Как устроена теплая кровля и почему она так называется
Такая кровля имеет утепленные скаты крыши, благодаря чему на чердаке вполне можно устроить комфортное жилое помещение – мансарду.
Но для этого требуется выполнение ряда операций по созданию целой кровельной системы. Изучим устройство такой крыши.
Защита от воды
На обратной стороне металлочерепицы может собираться конденсат, и для того, чтобы он не попал на утеплитель и не промочил его, необходимо продумать гидроизоляцию. Хорошо для этих целей подходят мембраны, они лучше полиэтиленовой пленки, так как проницаемы для пара. Соответственно, влага будет спокойно уходить наружу, нигде не скапливаясь. Благодаря таким супердиффузионным свойствам мембраны функциональны, к тому же они экономят пространство (их можно укладывать прямо на утеплитель без всякого зазора).
Первой нужно изолировать ендову. Начиная сверху, мембрану прокладывают по всей ее длине, а стыки на ендове и примыканиях проклеивают строительной лентой того же производителя, что и мембрана. По стропилам гидроизоляцию укладывают, начиная от карниза до конька, рулоны раскатывают горизонтально. Нужно следить, чтобы стыки отдельных рулонов приходились на стропила, рулоны кладут с нахлестом 15 см.
Нельзя допускать провисания мембран, их нужно хорошо натягивать.
Утепляем крышу и кладем пароизоляцию
Продолжаем работать над созданием кровли из металлочерепицы. С внутренней стороны, после гидроизолирующей мембраны, укладывается утеплитель. Как правило, для этого применяют маты базальтовой ваты, но возможно и использование других видов утеплителей.
Утеплитель укладывается между стропилами крыши. При укладке более чем одного слоя стыки между матами первого слоя нужно перекрывать матами второго, иначе могут появиться мостики холода. Сверху кладется пароизоляционная мембрана. Она необходима для того, чтобы испарения из внутренних комнат не аккумулировались на утеплителе.
Защита утеплителя от проникновения влаги как изнутри, так и снаружи.
Общее устройство теплой кровли из металлочерепицы.
Отличия холодной кровли
Основным отличием такой кровли является отсутствие утепления на скатах.
Утеплитель кладется только на нижнюю часть чердака. Благодаря этому в доме всегда тепло, а скаты при этом проветриваются.
Как защитить утеплитель от влаги?
Помимо мембран, которые уже были упомянуты выше, холодная кровля из металлочерепицы дозволяет также использование водостойкой пленки. Но она, в отличие от мембран, должна немного провисать между стропилами (приблизительно на 20 мм), для того, чтобы конденсат мог стекать. Гидроизоляцию, так же, как и для теплой кровли, необходимо прокладывать горизонтально, от карниза к коньку, делая нахлест в 15 сантиметров.
Общее устройство холодной кровли из металлочерепицы.
Обрешетка – важный элемент кровли
При создании обрешетки используются деревянные бруски сечением 50х50 мм, а также обрезная доска размерами 32х100 и 50х100 мм. В нижней части ската кровли, вдоль карнизного свеса нужно прибить две доски 50х100 мм. Далее из брусков 50х50 мм поверх гидроизоляции нужно набить контробрешетку, прибивая бруски вдоль стропил, начиная от конька к низу.
Поверх нее с равным шагом горизонтально закрепляют доски обрешетки. Шаг крепления зависит от того, какой вид профиля металлочерепицы, которой будут покрывать крышу, будет выбран.
Обрешетка под конек
Самую верхнюю часть крыши необходимо укрепить. С этой целью с каждой стороны коньковой планки прибивают по паре досок.
Торцы кровли
С торцевой стороны кровли на высоту профиля металлочерепицы необходимо прибить доски — большие, чем сама обрешетка.
Обрешетка под ендову
Ендова – это внутренний стык двух скатов крыши. На участках прохождения ендовы обрешетку нужно делать сплошной.
Ограждение кровли
Такое ограждение должно быть надежным, поэтому его делают выше свеса карниза. В качестве ориентира может использоваться высота несущей стены. В этих местах также нужна сплошная обрешетка, поэтому между обычной обрешеткой добавляют несколько дополнительных досок, чтобы получилось сплошное основание.
Элементы конструкции кровельной системы
Конструкция кровли из металлочерепицы предполагает, что все элементы кровельной системы крепятся к смонтированной обрешетке. Рассмотрим эти элементы подробнее.
Карнизная планка, желоб и держатель для желоба
Первым делом закрепляются держатели желоба, а затем – желоба для стока воды. После этого можно закреплять карнизную планку. Ее прикрепляют к обрешетке с помощью саморезов таким образом, чтобы край желоба не выступал из-под нее.
Ендовы кровли из металлочерепицы
Количество таких элементов зависит от формы крыши. Нижнюю ендову прикрепляют к обрешетке под кровлей, а верхнюю ендову (декоративную планку) – над кровлей. При стыковке планок нижней ендовы нужно сделать нахлест порядка 10 – 15 см.
Примыкания
Такие элементы нужны для плотного примыкания кровли к трубам и стенам. Так же, как и ендовы, примыкания состоят из верхних и нижних планок.
Из нижних планок делается так называемый фартук, после чего под него подводится галстук, необходимый для отвода воды в ендову или к внешнему карнизу. После этого закрепляют кровельное покрытие, а уже поверх него монтируют верхние планки примыкания.
Монтаж металлочерепицы
В тех случаях, когда лист металлочерепицы полностью закрывает весь скат крыши, монтаж начинают от конька. Нужно проверить расположение первого листа по отношению к торцу и карнизу (он должен выступать над карнизом сантиметров на 5). Монтировать металлочерепицу можно как справа налево (делая нахлест следующих листов на предыдущие), так и слева направо (с нахлестом предыдущих листов). После укладки 3 листов нужно проверять их параллельность карнизу. Саморезы надо вкручивать в боковую часть нахлеста (в верхнюю точку), но не допуская при этом захватывания обрешетки.
Рассмотрим схему кровли из металлочерепицы для ситуаций, когда скат крыши длиннее листов материала.
Сначала нужно состыковать листы по длине, а потом выравнять первые 4 листа по торцу. Каждый квадратный метр черепицы крепится саморезами (с ЭПДМ прокладкой) – необходимо 6 или 8 шт. В местах, где материал прилегает к обрешетке, нижнюю часть листа нужно закрепить в изгиб волны. Монтаж производится через волну, а последующие ряды саморезов должны сдвигаться в шахматном порядке.
Завершающие детали кровельной системы
Торцевые планки
C торцевой стороны крыши устанавливают торцевые планки. Их крепят саморезами через каждые 50-60 см. Нужно делать нахлест между соседними планками примерно в 50 мм.
Коньковые планки
Такие элементы могут быть плоскими или закругленными. Последние нужно дополнительно крепить к своему торцу заглушки. Она может быть простой или конусной, ее крепят с помощью саморезов или заклепок. Перед тем как устанавливать планки, под конек нужно положить универсальный или фигурный уплотнитель. Эти планки монтируют с использованием коньковых саморезов.
Устройство вентиляции и проходных элементов
Перечисляемые ниже дополнительные элементы кровли из металлочерепицы необходимы для простоты монтажа воздуховодов, антенн и прочих элементов.
Вентиляционный выход
Для нормального воздухообмена в каждом пролете стропил необходимы вентиляционные выходы. Однако если самой крышей есть неутепленный «холодный треугольник», достаточно будет и одного выхода на каждые 60 м2 крыши. В металлочерепице нужно проделать отверстие и закрепить узел к его краям с помощью саморезов. Если в комплект вентиляционного выхода не входит силиконовый герметик, его наносят дополнительно.
Канализационный выход
Канализационный выход должен быть соединен со стояком, обычно для этого используют гофрированную трубу. На крыше для монтажа такого проходного элемента нужно вырезать фрагмент металлочерепицы. Выход канализации нужно вставить в проходной элемент и прикрепить к металлочерепице саморезами после окончания монтажа гидроизоляции, герметика и уплотнителя.
Выходы для антенн и электрокабелей
Для того чтобы герметизировать места стыковки антенн, кабелей и дымоходов типа «сэндвич», нужно использовать особые антенные выходы. Нужно срезать резиновую верхушку антенного выхода так, чтобы она была на 20% меньше диаметра проходящей трубы, и натянуть ее на трубу. Придав основанию антенного выхода форму профиля металлочерепицы, его промазывают силиконовым герметиком и прикрепляют к металлочерепице саморезами.
На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный
Устройство и назначение элементов безопасности
Лестница
Для подъема на крышу нужна устойчивая лестница, состоящая из стенового и кровельного фрагментов с кронштейнами. Необходимо 4 кронштейна на секцию. Их монтируют на участке нижнего волнового изгиба, там, где идет сплошная обрешетка. Сами кронштейны и верхнюю часть кровельной лестницы закрепляют болт-шурупами.
Стеновую лестницу монтируют таким образом, чтобы ее верхняя ступенька была расположена напротив края карниза. Стеновую лестницу нужно располагать в створе с кровельной.
Кровельное ограждение
Такие металлические ограждения необходимы для работ на крыше. Их крепят специальными опорами к сплошной обрешетке сквозь нижнюю часть волны и уплотняют резиновыми прокладками.
Переходной мостик
Для того чтобы безопасно ходить по крыше от окна мансарды, люка или лестницы, необходимы переходные мостики. Их крепят так же, как и ограждения, но сплошная обрешетка в этом случае не обязательна.
Снегозадержатели
Наиболее популярны трубчатые снегозадержатели из металла, их обычно окрашивают в черный, коричневый, зеленый или красный цвета. Их монтируют по всему периметру кровли выше карнизного свеса. Также их обязательно размещают над входом, мансардными окнами и над каждым уровнем многоярусной кровли.
Схема кровельной системы
Ниже можно увидеть схему кровельной системы. На ней все узлы, рассмотренные выше, соединены в единую крышу.
Водосточная система
Грамотное устройство крыши под металлочерепицу невозможно без надежной системы водостока. Она состоит она из нескольких элементов.
Водосточный желоб
Согласно правилам для одной водосточной трубы необходимо не более 10 метров желоба. На нем выпиливают V-образное отверстие шириной 10 см, в которое будет вставляться выпускная воронка. Закреплять ее нужно в 15 см от края желоба.
Держатели для желоба
Они должны устанавливаться до того, как карнизы крыши и металлочерепица смонтированы окончательно. Держатели закрепляют через каждые 0,4-0,5 м. Разметить их нужно так, чтобы вышел уклон до 5 мм на метр, после чего их сгибают полосогибом. Можно также изогнуть уже установленные держатели, разметив их, используя натянутый шнур.
Заглушки для желоба
Их устанавливают с обоих торцов желоба и плотно забивают внутрь с помощью киянки.
Выпускная воронка
Передний край выпускной воронки подводится под внешний отогнутый край водосточного желоба и фиксируется резным фланцем, который пригибают к задней кромке желоба.
Соединители
При скреплении желоба или их углов между собой необходимо делать перехлест от 2,5 до 3 см. Для этого применяются соединители. Они имеют прокладки из резины, а также замок, который состоит из язычка спереди и заднего фланца. Используя такой замок, желоба нетрудно соединить как в ряд, так и под углом.
Паук
Данную деталь устанавливают в воронку водосточной трубы. Он призван не пропускать внутрь мусор и листья. Минимум раз в год паука нужно чистить, чтобы он продолжал выполнять свои функции.
Труба для соединения и ее колено
Между воронкой и водосточной трубой устанавливают два переходных колена и соединительную трубу.
Их отпиливают непосредственно на месте, определив нужный размер.
Водосточная труба и ее держатели
Встречаются два вида держателей. Они универсальны и подходят для любых поверхностей и материалов. Их нужно крепить к стене через каждый метр. Также нужны крепления на трубных стыках. При монтаже отрезаются куски трубы необходимой длины, их вставляют в держатели и защелкивают замками. Внизу водосточной трубы, в 30 см от отмостки, крепится колено для слива воды.
Тройник водосточной трубы
Он необходим, если для двух воронок предусмотрен один слив. В нижней части его обжимают, а сбоку он имеет достаточно широкий раструб, позволяющий менять угол входа боковой трубы.
Воронка для сбора воды
Фальцевая и другая кровля сложных видов предполагает использование воронки вместо желоба. Ее вставляют в трубу, которая крепится на карнизе хомутом. Его изготавливают из полоски металла и соединяют саморезом.
Ограничитель для предупреждения перелива
Его устанавливают на угол желоба или на желоб там, где вода стекает все время, а временами и в больших количествах (например, под ендовой).
Выше упомянуты, пожалуй, все базовые элементы, которые предусматривает технология устройства кровли из металлочерепицы. Если они смонтированы правильно, то крыша выйдет крепкой, красивой и непромокаемой.
Ок
Устройство крыши из металлочерепицы: конструкция и монтаж
Металлочерепицу можно назвать универсальным материалом для покрытия крыш. Использовать ее можно в любых климатических условиях, форма крыши, также, может быть любой. Единственным исключением являются плоские крыши, у которых углы наклона скатом менее 14 градусов. Кроме того, материал имеет доступную цену, а устройство крыши из металлочерепицы вполне можно произвести самостоятельно, сэкономив на оплате услуг кровельщиков-профессионалов.
Среди современных кровельных материалов металлочерепица занимает одно из ведущих мест. Дело в том, что именно этот вариант покрытия для кровли чаще всего выбирают владельцы коттеджей и застройщики, планирующие постройку зданий небольшой этажности.
Популярности материала способствует и то, что технология его укладки несложная, поэтому для проведения кровельных работ не обязательно нанимать профессионалов. Провести монтаж вполне можно и самостоятельно, но для этого, конечно, следует изучить инструкции и посмотреть, как проходит устройство крыши под металлочерепицу – видео материалы обучающего характера легко найти на сайтах строительной тематики.
Содержание
- Как следует обращаться с металлочерепицей?
- Основные правила транспортировки
- Основные правила хранения
- Основные правила обращения с материалом при монтаже
- Состав пирога кровли
- Правила строительства обрешетки
- Установка внутренних доборов
- Установка карнизных планок
- Устройство ендов
- Обход вертикальных надстроек
- Правила укладки листов
Как следует обращаться с металлочерепицей?
Металлочерепица – материал достаточно прочный, но при работе с ним нужно соблюдать ряд правил.
Важно, чтобы в процессе перевозки, хранения и монтажа материала не было повреждено защитное покрытие стальной основы.
Так как такие повреждения становятся очагом распространения коррозии, разрушающей материал. Кроме того, очень важно, чтобы листы не были деформированы, иначе их не удастся хорошо состыковать при укладке.
Основные правила транспортировки
- Перевозить пачки металлочерепицы рекомендуется в заводской упаковке.
- При погрузке используются механизированные средства с мягкими стропами.
- Важно, чтобы при перевозке пачки металлочерепицы не свешивались за пределы кузова автомашины.
- При переноске отдельных листов необходимо брать их за кромки по длинной стороне. Запрещается переноска листов длиной более 1,5 метров в одиночку.
Совет! Кромки листов металлочерепицы достаточно острые, поэтому для переноски листов обязательно нужно использовать защитные перчатки.
Основные правила хранения
- Хранить материал следует в сухих помещениях с хорошей вентиляцией.
- При хранении материала менее месяца пачки можно не распаковывать. Для более длительного хранения листы вынимают из пачек и складывают штабелями на решетчатом настиле, перекладывая листы деревянными рейками.
- При невозможности хранить материал в помещении можно организовать временный склад на улице. Для этого строят настил в виде решетки и навес. Пачки с металлочерепицей устанавливают на настил в наклонном состоянии.
Основные правила обращения с материалом при монтаже
- Перед началом монтажа следует распаковать материал и разложить стопками отдельно для каждого ската крыши.
- Незакрепленные на кровле листы могут быть сорваны порывом ветра, поэтому в процессе сборки блоков из листов на кровле нужно следить за этим.
- Для подъема листов на кровлю следует использовать простейшее приспособление – сходни из двух досок.
- Для резки металлочерепицы следует использовать инструмент, который в процессе работы не разрушает защитное покрытие материала. Обычно применяют ножницы по металлу – ручные или с электроприводом, можно использовать ножовки или циркулярную электропилу. Запрещается применять для резки болгарку.
Обычно применяют ножницы по металлу – ручные или с электроприводом, можно использовать ножовки или циркулярную электропилу. Запрещается применять для резки болгарку.Совет! Одним из наиболее удобных инструментов для резки металлочерепицы следует признать высечные ножницы с электроприводом. Этим инструментом можно работать и на земле, и по месту, подрезая уже уложенные листы на крыше.
- При необходимости передвижения по уже уложенной кровле нужно использовать обувь с гибкой и мягкой подошвой. Наступать следует в прогиб волны.
- Крепить листы металлочерепицы следует при помощи специальных метизов – кровельных саморезов. Это винты с самонарезающей резьбой, шестигранной шляпкой и эластичной прокладкой. При креплении листов к основанию их вкручивают строго перпендикулярно в местах понижения профиля, отступив около 10 мм от линии штамповки.
- Если саморез закручен правильно, то эластичная прокладка под шляпкой будет слегка сжата. Пережимать прокладку нельзя, но и недокручивать саморезы запрещено.
- В процессе крепления и резки материала образуются опилки и стружки, их рекомендуется сразу же убирать, сметая мягкой щеткой. В противном случае, на местах, где осталась лежать стружка, вскоре появятся ржавые пятна.
Пережимать прокладку нельзя, но и недокручивать саморезы запрещено.Состав пирога кровли

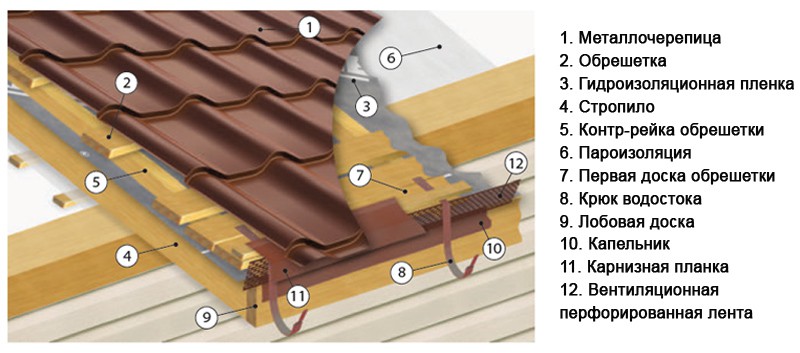

Кровля – это всегда многослойная конструкция. В ее состав входят слои утеплительного, пароизолирущего, гидроизоляционного материала. Как правило, конструкция крыши под металлочерепицу состоит из следующих слоев (по направлению из дома наружу):
- Обшивка внутренняя;
- Пароизоляция;
- Теплоизоляция;
- Зазор вентиляционный;
- Гидроизоляция;
- Зазор вентиляционный;
- Обрешетка;
- Металлочерепица.
Гидроизоляция кровли должна быть выполнена из современных мембранных материалов, которые расстилаются по брусьям обрешетки с провисом. Для того чтобы пространство под кровлей проветривалось обязательно предусматривают устройство вентиляционного зазора, путем строительства контробрешетки.

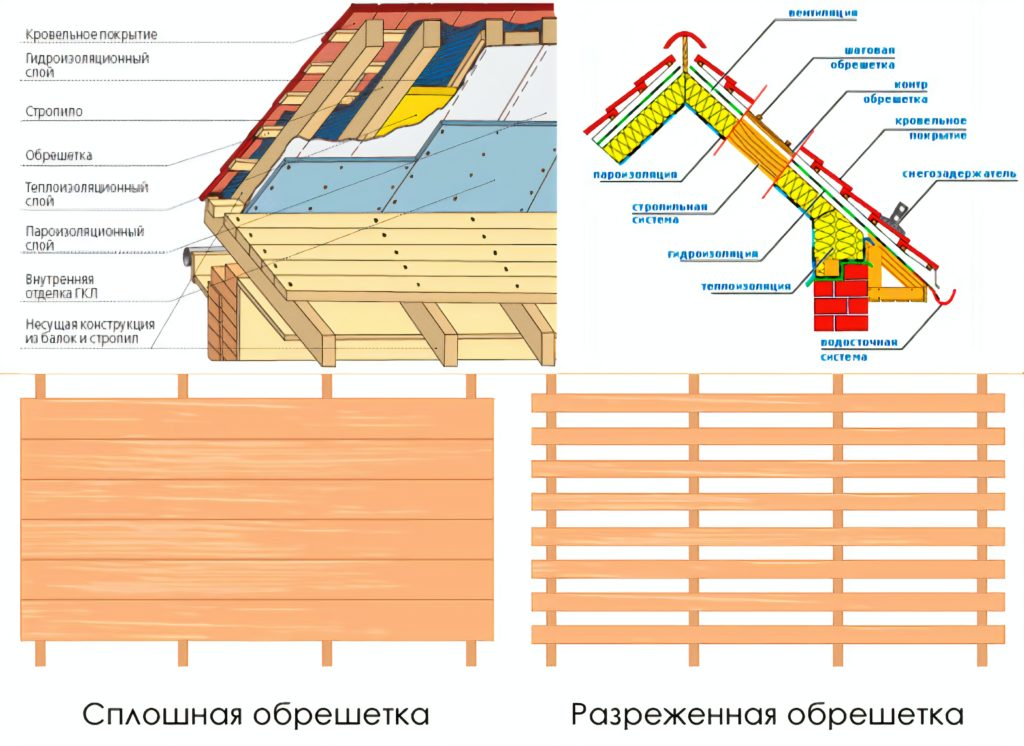

Правила строительства обрешетки
Правильная конструкция крыши из металлочерепицы предусматривает грамотное сооружение обрешетки. Настил, на который укладывается металлочерепица, должен быть максимально ровным и плоским. Поэтому для изготовления этой конструкции крыши необходимо использовать калиброванную доску.
Совет! Обычно, для сооружения обрешетки под укладку металлочерепицы рекомендуется брать доски толщиной 32 мм.
Важным моментом является правильное определение шага обрешетки. Этот показатель определяется в зависимости от типа материала и должен быть равен шагу волны профиля металлочерепицы.Чтобы вода, стекающая с кровельного покрытия, не затекала в подкровельное пространство, а поступала сразу в желоб водосточной системы крыши, при укладке листов металлочерепицы формируется карнизный свес. Чтобы выступающая часть листа со временем не провисла, необходимо при сооружении обрешетки вдоль карниза уложить доску с большим сечением, обычно, используется доска толщиной 50 мм.
Кроме того, нужно будет сократить расстояние между первыми двумя элементами обрешетки на ширину карнизного свеса, обычно, это 5 см. В самых сложных участках кровли необходимо собирать сплошной настил обрешетки.
К таким сложным узлам относят:
- Углы внутренние – ендовы;
- Места у вертикальных надстроек крыши, например, у дымоходных труб;
- Места вокруг мансардных окон, если их установка предусмотрена проектом.
Установка внутренних доборов
Прежде чем начинать укладку основного покрытия, необходимо выполнить установку внутренних доборов.

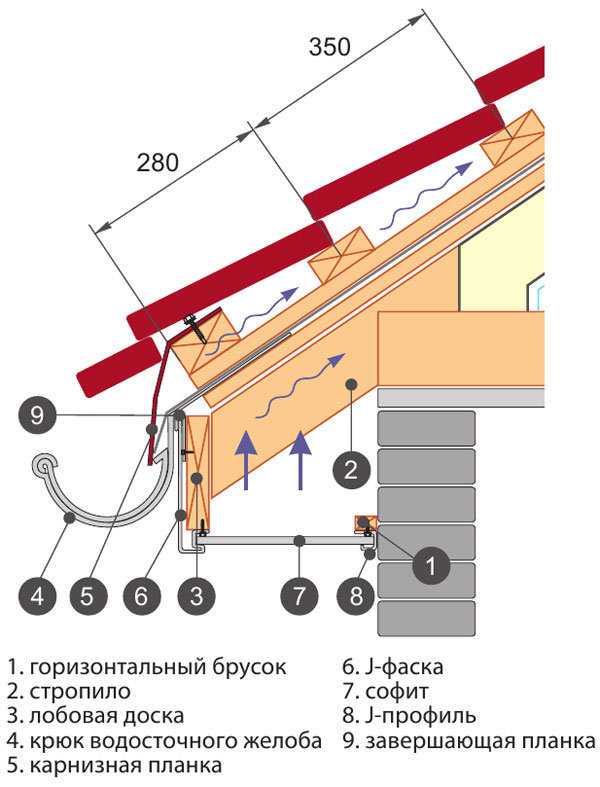

Установка карнизных планок
Карнизная планка – это металлическая деталь с полимерным покрытием, которая устанавливается на карнизные торцы крыши. Назначение этих планок – защита торцов от попадания влаги, стекающей с кровли, поэтому эти детали иногда называют капельниками.
Устанавливают планки по всей длине карниза, крепят саморезами, размещая винты с шагом 30 см. Одна планка имеет длину 2 метра, монтируют их с нахлестом шириной 10 см.
Совет! Важно следить, чтобы планки были прикреплены к торцам плотно, чтобы в веретенную погоду они не создавали дополнительного шума.
Устройство ендов
Внутренние углы на кровле – это одно из наиболее уязвимых мест, поэтому устройство ендовы крыши из металлочерепицы необходимо производить с соблюдением всех правил технологии.
- Внутренние планки ендовы представляют собой фасонные элементы, выполненные из металла с полимерным покрытием.
- Элементы начинают устанавливать от угла карнизной планки по направлению верх. Нахлест между отдельными элементами должен составлять 20-30 см.
- По боковые стороны внутренних планок ендовы устанавливается специальный уплотнитель.
- Крепят внутренние планки саморезами, располагая их с шагом 30 см.
- При выполнении укладки основного покрытия из металлочерепицы листы обрезаются на расстоянии 6-10 см от осевой линии внутренней планки ендовы.
- При прикручивании листов металлочерепицы саморезы вкручивают на расстоянии 1,5 см от линии реза.
- После укладки листов в ендовы устанавливают наружные планки, которые перекрывают места крепления.
Обход вертикальных надстроек
При укладке листов металлочерепицы вокруг труб прямоугольного сечения и других вертикальных надстроек используют планки примыкания и покрывающие фартуки – внутренние и наружные.
- На вертикальные поверхности заводится гидроизоляция на высоту около 30 см.
- В вертикальной стене выполнят штробы для установки внутренних планок примыкания.
Совет! При установке планок рекомендуется использовать герметик.
- Далее производится установка внутреннего покрывающего фартука.
- При укладке листов, металлочерепицу обрезают над линией штамповки так, чтобы расстояние до стены вертикальной надстройки было не более 15 см.
- После завершения укладки покрытия устанавливают наружные планки примыкания (без штробления) и наружные фартуки.
Правила укладки листов
- Схема укладки листов зависит от формы и размеров крыши. На прямоугольных скатах длиной до 4,5 метров используется однорядная укладка, на скатах большей длины листы укладывают в два ряда по горизонтали.
- На скатах треугольной формы монтаж начинают от верхнего угла (от конька).
- Перед тем, как закреплять листы на обрешетке, рекомендуется собрать блок из 3-4 листов, соединяя их между собой. Выровняв собранный блок, производят крепление листов к обрешетке.
- Закончив укладку основного покрытия, нужно будет установить наружные доборы. К их числу относят коньковые элементы и ветровые планки.
- Коньковые элементы устанавливают поверх покрытия, их назначение – замыкание верхних кромок основного покрытия на обоих скатах. Ширина полок коньковых элементов должна быть не менее 15 см, в противном случае, во время метели под покрытие может попадать снег.
- При установке коньков под полки следует укладывать специальный уплотнитель. Фиксируются коньковые элементы длинными саморезами.
- Фронтонные планки монтируются по торцам крыши. Они не только придают покрытию более эстетичный вид, закрывая края покрытия, но и защищает листы металлочерепицы от заворачивания ветром.
Итак, устройство металочерепичной кровли – задача далеко непростая, но вполне решаемая.
Изучив инструкции по работе с этим материалом, произвести монтаж покрытия кровли можно и самостоятельно, сэкономив средства на оплату труда профессиональных кровельщиков.Металлочерепица Met-Tile — Стальная черепица
Металлочерепичные панели Met-Tile
Кровельная панель McElroy Metal Met-Tile обеспечивает внешний вид кровли из керамической черепицы со всеми преимуществами и характеристиками металла.
Плитка Met-Tile легкая, энергоэффективная и эстетически привлекательная. Крыша Met-Tile настолько похожа на черепицу, что большинство людей с удивлением узнают, что на самом деле это металлическая черепица.
Щелкните здесь, чтобы просмотреть цвета Low Gloss Kynar 500 (PVDF)
Просмотреть связанные файлы
Щелкните изображение, чтобы увеличить его
Отлично подходит для
Стены
Крыши
Жилой
Коммерческий
Поскольку Met-Tile представляет собой панельную кровельную систему, ее установка занимает гораздо меньше времени, чем установка настоящей керамической плитки. Многие преимущества Met-Tile делают Met-Tile таким популярным вариантом среди владельцев недвижимости и поставщиков услуг, которым нужно что-то быстрое, простое, эффективное, доступное и привлекательное.
Визуализации
Нажмите на изображение, чтобы увеличить
Профили
Нажмите на изображение, чтобы увеличить
Технические характеристики и детали
| 1 1/2:12 |
| 3:12 |
| Должен быть над сплошным настилом |
| Саннивейл, Техас |
| Масляные консервы — это естественное явление в металлических панелях, которое не является причиной брака панелей |
| Класс А |
| 17905.1 |
Для получения доступных тестовых данных, свойств сечения или таблиц нагрузок посетите наш раздел загрузок. |
| 2–20 футов (с шагом 1 фут) |
| 1 дюйм по центру |
| 38 5/16″ |
| 36 3/16″ |
| Низкий глянец, Kynar 500 ® (ПВДФ) |
| 26 GA Galvalume ® только штукатурка с тиснением |
Связанные файлы
Технические характеристики
Чертежи CAD
PDF -чертежи
Цветные диаграммы
Брошюры
Отдел и подложки.
Информация
MANE
MANLITATION
MANS
MANS
MANS
MANLITATION
MANS
MANS
MANS
MANS
MANS
MANS
MANS
MANE
MANS
MANS
MANS
MANE
MANS
MANS
MANLITATION
MANS
.
Технические бюллетени / Разрешения
Технические бюллетени / Строительные номера UL 580
Получить пакет документов
Запросить
Образцы и таблицы цветов
Запросить физические образцы и таблицы цветов. Все товары будут отправлены через UPS Ground, если не указано иное.
Профилегибочная машина для металлочерепицы, Машина для производства металлочерепицы для продажи
- Главная
- Продукция
- Профилегибочная машина для холодной прокатки
- Профилегибочная машина для производства кровельных и стеновых панелей
- Формовочная машина для металлочерепицы
Эта серия оборудования для производства металлических кровель используется для изготовления металлочерепицы. В основном, включая систему ступенчатого прессования, наши стальные кровельные машины могут эффективно прессовать металлические панели, сформированные системой профилирования.
Являясь одним из опытных производителей оборудования для производства металлических кровель в Китае, компания Hangzhou Roll Forming Technology Co., Ltd. предлагает оборудование для производства металлических крыш оптом по разумным ценам. Свяжитесь с нами для получения дополнительной информации.
Особенности и преимущества профилегибочной машины для металлической кровли
Эта серия машин для производства металлической кровли предназначена для непрерывного профилирования и прессования листов ступенчатой черепицы. Длина шага этих стальных кровельных машин может быть настроена, а глубина каждого шага регулируется.
Производственная скорость этой серии составляет около 8 м/мин.
Подобно имеющимся в наличии машинам для профилирования кровельной черепицы, эта серия машин для производства металлической кровли также имеет несколько патентов в соответствии с сертификатами CE и ЕВРОПЕЙСКИМ стандартами качества.
Возможна срочная доставка этой модели.
Сырье для профилегибочной машины для металлической кровли
Тип материала: Сталь с полимерным покрытием, алюминиевый лист
Толщина: 0,4–0,6 (мм)
Предел текучести: 230–350 МПа опционально
Ширина: 1250 (мм)
Компоненты производственной линии и параметры профилегибочной машины для металлической кровли
| 1. Разматыватель | 5T/8T/10T/15T Мотор/гидравлический двигатель/пассив (необязательно) | ||||||||||||||||||||||||
| 2. Устройство съемки | Опционально | ||||||||||||||||||||||||
| 3. ПРИМЕНЕНИЕ | |||||||||||||||||||||||||
9999.9.9.9009. 4.9.9.9009 4. 4.9. 4. 4.9.9.. 4. 4. 9.9.9009 4. 4.9. 4. 4. 9. 4. 4. 9.9009 4. 4. 9. 4. 4. | 5. Профилировочная система | индивидуальная стойка | 6. Защитная крышка | опционально | 7. Пошаговая нажатие блок | Длина шага, глубина, головка и длина конца регулируют | 8. после резки | Гидравлический | 9. Система выхода | Manual Supporter/ Automatic Sacker (опцион) | Manual Supporter/ Automatic (опцион) | . 10. Гидравлическая система0039 | . до высокоскоростной машины для изготовления кровельной черепицы, рабочий процесс машины для производства металлических кровельных панелей также проходит следующие этапы: Тележка для загрузки рулонов (дополнительно) — Разматыватель (пассивный/автоматический) — Передние ножницы (дополнительно) — Подача и направляющий стол — пленочное покрытие (дополнительно) — система профилирования Применение профилегибочной машины для металлической кровлиМеталлочерепица подходит для любого архитектурного решения, она намного удобнее и требует меньше времени для монтажа. На следующих фотографиях показаны несколько случаев цветной металлической черепицы. Глазурованная плитка Применение
Чрезмерные чертежи профиля кровельных профилей металлической машины для формирования рулона на крышеЦветные плитки с металлической крышей.0002 Спецификация металлической машины для формирования рулона на крыше
|
youtube.com/embed/8SISzd3__fM» allowfullscreen=»»>
