3 фазы цвета проводов: Цветовая маркировка проводов — Сам электрик

Содержание

Маркировка проводов по цветам.



Маркировка кабеля — нанесение на кабель цветовой разметки. Требования к маркировке согласно ГОСТ и ПУЭ указывают, где находятся фаза, ноль и земля.



Цветовая маркировка проводов повышает уровень безопасности и применяется для удобства проведения регулярного обслуживания и профилактики электропроводки.





Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.



Раньше при расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли ноль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.




Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.



Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.



Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.



Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.





Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.



Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.



  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
  • Если нулевой и защитный проводник объединены, то согласно п. 1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.



Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

  1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
    Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
  2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
  4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.



Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.



Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.



Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.



Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

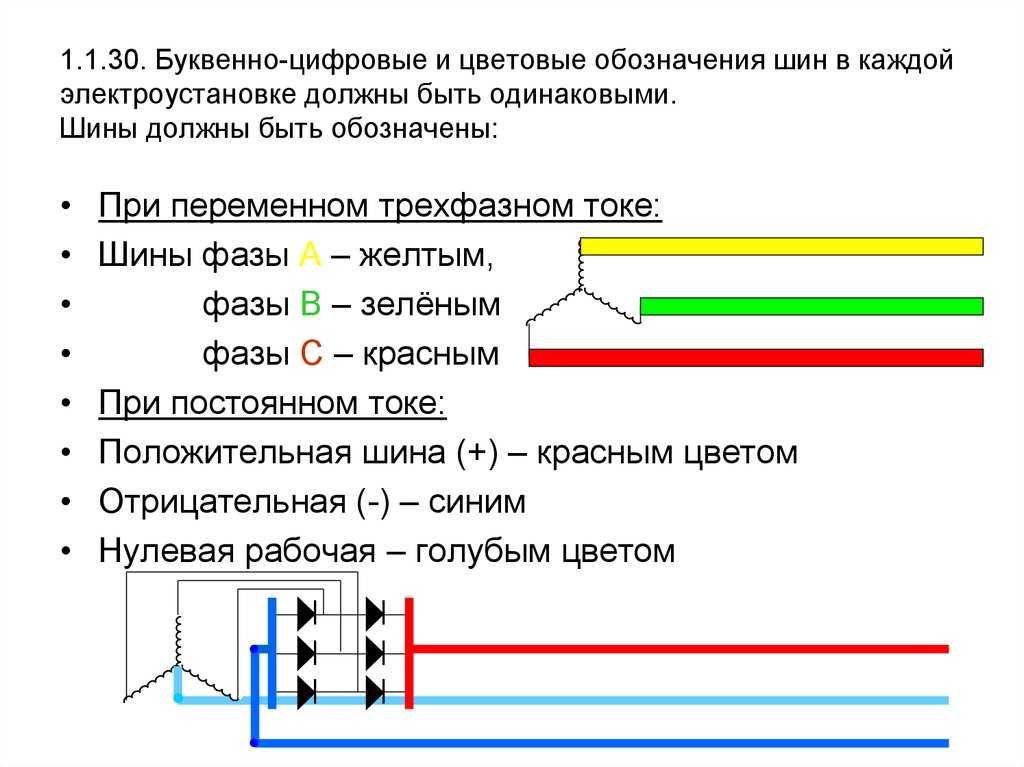

Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

  • Фаза «А» – окрашена в желтый цвет;
  • Фаза «В» – окрашена в зеленый цвет;
  • Фаза «С» – окрашена в красный цвет.



Для сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.



Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.



Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:

  1. Нулевой рабочий провод (N) – маркировка синим цветом;
  2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
  3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.





Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.



Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.



Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.



Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.



Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.



Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.



Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

  1. синий – ноль;
  2. желто-зеленый проводник – заземление;
  3. черный проводник – фаза А;
  4. коричневый проводник – фаза В.



Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.



Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.



Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.



В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

  • Фаза А – L1, желтый – рекомендован коричневый.
  • Черный рекомендован в фазе В – L2, зеленый.
  • Фаза С – L3, красный – рекомендован серый.
  • Нулевой проводник – N синий.
  • Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
  • Заземляющий проводник – PE, желто-зеленый.



Данная комбинация не подразумевает ни направление вращения, ни фазировку.



Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».



На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.



Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.



Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т. д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.



В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.



Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Какого цвета провода фазы, ноля, заземления

В электрике существует три вида проводов: фаза, ноль и заземление. Неправильное подсоединение электропроводов может привести к возникновению короткого замыкания или удару током.

Ранее цвет проводов был черным или белым, что не только доставляло неудобства, но и затягивало работу: чтобы определить ноль и фазу, необходимо было подать питание в проводники и проверить их тестером. Принятая сегодня цветная маркировка позволяет даже человеку с отсутствием опыта достаточно быстро определить фазу, ноль и заземление и подключить контакты правильно и безопасно.

Маркировка разными цветами осуществляется в соответствии с Европейскими стандартами и Правилами устройства электроустановок. Она наносится по всей длине проводника, обеспечивая удобство работы.

Цветовая маркировка позволяет быстро идентифицировать провода


Читайте также: Маркировка проводов

Цвет провода заземления

Провод заземления может маркироваться следующими цветами:

  • желтым;
  • зеленым;
  • желто-зеленым;
  • желто-зелеными полосами в продольном или поперечном направлении.

Обратите внимание, что заземление также называют нулевой защитой, не следует путать его с рабочим нулем.

На схемах заземление обозначается как PE.

Цветовая маркировка ноля

Ноль также называется нейтральным или нулевым рабочим контактом. Он маркируется синим или голубым цветом, иногда имеет одну или несколько белых полос.

На схемах указывается как N.

Маркировка фазного провода

Наибольшую опасность при работе с электропроводкой представляют именно фазные провода, так как в ряде случаев прикосновение к ним может привести к летальному исходу. Провод фаза (плюс) маркируется разными, но всегда яркими цветами:

  • черным;
  • серым;
  • белым;
  • коричневым;
  • фиолетовым;
  • оранжевым;
  • бирюзовым;
  • красным;
  • розовым.

На схемах обозначается как L. При наличии нескольких фаз к букве добавляют цифру: L1, L2, L3. На некоторых схемах трехфазных сетей первую фазу обозначают как А, вторую – В, третью – С.

В связи с большим количеством вариантов цветовых решений найти фазу проще, если сначала исключить ноль и заземление.

Цветовые обозначения проводов в разных странах. По данным wikipedia.org

Определение правильности маркировки

Цвета проводов позволяют ускорить их определение, но полагаться только на них может быть опасно, так как не исключена возможность ошибочного подключения. Перед началом любых работ необходимо удостовериться в правильной идентификации проводников с помощью измерительных приборов: мультиметра или индикаторной отвертки.

При прикосновении к фазе на отвертке загорится светодиод. Если провод двужильный, вторым проводником будет ноль. Если же провод трехжильный, потребуется прозвонить кабель тестером или мультиметром.


Читайте также: Как прозвонить кабель

Для определения ноля и заземления необходимо дотронуться одним стержнем к фазе, вторым – к проводнику, который предположительно является нулевым. Если на экране тестера высветится 220 В или текущее напряжение, которое по факту может быть меньше – это ноль. Если значение сильно меньше, то проверку необходимо продолжить.

Одним стержнем нужно снова прикоснуться к фазе, вторым – к предполагаемому заземлению. Если показания ниже, чем при первом измерении, то это действительно заземление. Если выше, то провода подключены неправильно и это ноль. В этом случае нужно найти, где именно ошибка в подключении, или же двигаться дальше, запомнив этот момент, но предпочтительнее будет, конечно, первый вариант.


Читайте также: Чем отличается зануление и заземление

Цветовой код трехфазного провода

Цветовой код электрического провода для трехфазного применения обеспечивает стандартные средства идентификации отдельных проводов. Трехфазное питание использует четыре или пять проводов. В конфигурации используются три линии под напряжением, заземляющий провод и иногда нейтральный провод. В этой статье мы рассмотрим, что такое цветовой код трехфазного провода, его преимущества и часто задаваемые вопросы по концепции.

Что такое цветовой код трехфазного провода?

Цветовые коды проводов различаются в зависимости от региона в соответствии с действующим стандартом. Один цвет в одном регионе может иметь другое значение в другом регионе. Даже в пределах одного региона/стандарта могут быть разные цветовые коды между однофазным и трехфазным, а также между высоким и низким напряжением.

Таким образом, необходимо быть в курсе всех используемых стандартов, чтобы избежать катастрофических последствий неправильного подключения. Например, в США Национальный электротехнический кодекс (NEC) отличается для низкого напряжения (120/208/240 В) и высокого напряжения (277/480 В), как показано в таблице.

Function Label Color (120/208/240V) Color (277/480V)
Line L1 Black Brown
Line L2 Red Orange
Line L3 Blue Yellow
Neutral N White Gray
Заземление (дополнительно) PG Зеленый/зеленый с желтой полосой/оголенный провод Зеленый/зеленый с желтой полосой/оголенный провод

Цветовой код трехфазного провода для низкого и высокого напряжения 9 от NEC0002 Другим распространенным цветовым кодом провода для трехфазных систем является код Международной электротехнической комиссии, более известный как IEC. Этот код соблюдается в большинстве стран Европы, и в приведенной ниже таблице содержатся сведения о коде.

Function Label Color
Line L1 Brown
Line L2 Black
Line L3 Gray
Neutral N Blue
Ground (Optional) G Green

Three Phase Wire Color Code from IEC

Benefits of Wire Color Code

Как правило, электричество поступает в здания в одной точке, а затем распределяется по другим частям с помощью ряда проводов. Каждый из этих проводов выполняет определенную функцию в цепи, а цветовой код обеспечивает точное соединение даже при трехфазном подключении, где легко запутаться. Вот некоторые из преимуществ цветового кодирования:

  • Снижает риск повреждения имущества из-за неправильного подключения.
  • Сокращает время простоя из-за перебоев в работе и повреждения оборудования при неправильном подключении.
  • Ремонт обходится дорого, если провода подключены неправильно. Цветовой код помогает устранить это, особенно в сложных цепях, таких как трехфазные приложения.
  • Система в целом безопаснее при использовании цветового кодирования.

Часто задаваемые вопросы

В этом разделе рассматриваются некоторые распространенные вопросы, касающиеся цветового кода трехфазного провода.

Какого цвета провода для трехфазной сети?

Цвета трехфазных проводов различаются в зависимости от региональных кодов или стандартов. Более того, на рисунке ниже показаны некоторые из этих общих стандартов.

Предоставлено: Фаза 3

Какой цветовой код для трехфазной сети 240 В?

240 В считается источником низкого напряжения в США и имеет цветовой код, отличный от источника высокого напряжения. Цвета для 240 В: черный, красный, синий, белый и зеленый для линии 1, линии 2, линии 3, нейтрали и заземления соответственно. С другой стороны, для однофазного напряжения 240 В используются коричневый, синий и зеленый/желтый (двухцветные) цвета для обозначения напряжения под напряжением, нейтрали и земли соответственно.

Что произойдет, если перепутать фазу и нейтраль?

Подключение фазы и нейтрали меняет полярность выхода, что создает опасность. Потому что это заставляет электричество течь из розетки, даже если выключатель выключен. В результате любой электроприбор, подключенный к такой розетке, может шокировать ничего не подозревающего пользователя.

Что произойдет, если нейтраль и земля соприкоснутся?

В идеале все три фазы электропитания должны быть сбалансированы, но в большинстве случаев это не так. Таким образом, необходима нейтральная линия для возврата несимметричного тока нагрузки к распределительному трансформатору. Как правило, этот ток минимален, но в ненормальных сценариях может быть высокий уровень дисбаланса, что приводит к значительному току. С другой стороны, линия заземления имеет наименьшее сопротивление среди других и устраняет токи короткого замыкания из цепи.

Итак, если нейтраль и земля соприкоснутся, ток пойдет по пути наименьшего сопротивления, то есть по земле. В результате земля берет больше тока, чем предполагалось, и больше не защищает пользователей от поражения электрическим током. Это особенно верно, если фазовый дисбаланс высок. Это то, что цветовые коды призваны устранить в трехфазных системах, где несколько проводов делают систему склонной к неправильному подключению.

Сколько проводов у трехфазного?

Количество проводов в трехфазной системе зависит от типа используемой конфигурации. Кроме того, существует два основных типа трехфазных конфигураций: звезда и треугольник.

В конфигурации треугольника для передачи требуется только три провода. Конфигурация звезда часто имеет четвертый, нейтральный провод, который соединяется с землей у распределительного трансформатора. Каждая из этих конфигураций относится к питанию, потому что в здании всегда есть заземляющий провод.

Полное руководство ATI по ​​цветовым кодам электропроводки

Делиться:

25 августа 2022 г.

Джонатан Годи

Почему все электрические провода и кабели разного цвета? Если вы ветеран электрики или даже ученик, вы, вероятно, знаете ответ на этот вопрос и даже можете подумать, что он очевиден. Но если вы любитель, у которого нет большого опыта в электротехнической промышленности, вероятно, все это для вас совершенно новое, и это нормально.

Давайте будем честными, вы видели какие-то электрические кабели раньше, будь то в вашем домашнем электрощите, на катушке с проводом, когда вы проезжали мимо строительной площадки, на земле на концерте или на любом другом мероприятии. ситуация. Но опять же, почему они все разного цвета? Ну, основная причина — безопасность.

Эти цвета представляют напряжение, которое эти конкретные провода несут по всей электрической цепи. Это стандартизация, которой следуют торговцы, чтобы лучше понять, с каким типом схемы они работают. Это делает мир более безопасным местом для электрика, а также для будущего техника, который будет выполнять техническое обслуживание или ремонт. Тем не менее, хотя безопасность является основной целью цветных проводов, вы должны всегда использовать мультиметр напряжения, чтобы точно определить, сколько вольт проходит через цепь. Никогда не предполагайте.

Цвет оболочки электрических проводов и кабелей (или разъемов камлоков для временного питания) зависит от количества вольт, проходящих через цепь. Значение этих цветов проводов также будет варьироваться в зависимости от того, где вы находитесь в мире. Например, США, Канада и страны Европы используют разные цветовые коды для обозначения своих электрических кабелей.

Наши специалисты расскажут об этом подробнее и объяснят, что означает каждый цвет провода. Мы надеемся обучить людей, заинтересованных в изучении этого предмета, чтобы обеспечить более безопасное рабочее место для тех из нас, кто ежедневно имеет дело с электрическими проводами. Эта статья также должна помочь тем, кто просматривает веб-сайт ATI и нуждается в помощи в выборе правильных цветовых кодов, соответствующих вашим требованиям к напряжению.

Конфигурации цветов электропроводки США

США Подрядчики-электрики и электрики обязаны следовать Национальным стандартам электротехники (NEC) во всем, что касается установки электрических устройств. Это включает в себя цветовые коды для электрических проводов в ответвлениях части электрической системы, которая берет свое начало на главном сервисном щите и подает электричество через структуру. Например, это относится к проводам, подводимым от инженерных сетей к розетке счетчика, и в первую очередь к средствам отключения всей электрической нагрузки, такой как освещение, розетки и бытовые приборы.

Цветовые коды проводов переменного тока 120/208/240 В в США

Это наиболее распространенные конфигурации напряжения на большей части территории США.

120/240 В — это однофазная электрическая конфигурация, включающая (2) горячие точки, нейтраль и землю. Это чаще всего используется в стандартных жилых домах, включая дома на одну семью и многоквартирные дома. (черный, красный, белый, зеленый)

120/208 В — трехфазная электрическая конфигурация, включающая (3) горячие точки, нейтраль и землю. Это чаще всего используется в крупных коммерческих зданиях, офисах и других жилых помещениях. (черный, красный, синий, белый, зеленый)

  • Линия 1 — черный
  • Линия 2 — красный
  • Линия 3 — Синий
  • Нейтральный — белый
  • Заземление — зеленый или неизолированный провод

Это обычная конфигурация напряжения, которую ATI использует для своих портативных силовых кабелей, в том числе для наших ленточных комплектов и других развлекательных или сценических кабелей.

Цветовые коды проводов переменного тока 277/480 В в США

Это более высокое напряжение обычно используется для питания крупных промышленных двигателей, оборудования и светодиодного освещения в коммерческих и промышленных условиях.

277/480 В — это трехфазная электрическая конфигурация, включающая (3) горячие точки, нейтраль и землю.

  • Линия 1 – Коричневый
  • Линия 2 — оранжевый или фиолетовый
  • Линия 3 — желтый
  • Нейтральный – Серый
  • Заземление — зеленый или неизолированный провод
Цветовая кодировка проводов напряжения постоянного тока в США

Напряжение постоянного тока чаще всего используется в устройствах с батарейным питанием и использует поток энергии постоянного тока, поэтому ток всегда будет течь в одном направлении, в отличие от тока переменного тока. Возможно, вы помните, что видели такую ​​электрическую систему под капотом вашего автомобиля.

  • Положительный — красный
  • Негатив – черный
  • Пол – белый

Конфигурации цветов электропроводки в Канаде

Электрики в Канаде обязаны следовать стандартам, установленным Канадским электротехническим кодексом (CEC), а не стандартом США Национального электротехнического кодекса. Эти системы аналогичны цветовым конфигурациям, которые мы используем в Соединенных Штатах, но с небольшим отличием. Они используют конфигурацию напряжения 347/600, которая меняет местами черный и красный цвета. Вы можете найти пример, переключив падение напряжения на нашей странице Generator Docking Station.

  • Линия 1 — красный
  • Линия 2 – черный
  • Линия 3 — Синий
  • Нейтральный — белый
  • Земля – зеленый

Европейские (IEC) цветовые схемы электрических проводов

Европейские цветовые коды электрических проводов немного отличаются от тех, к которым мы обычно привыкли здесь, в США. Однако это стандарт, которому следует практически весь остальной мир. Эти стандарты были установлены Международной электротехнической комиссией (МЭК) для параллельных цепей. Опять же, это включает в себя провода, подведенные от инженерных сетей к главному электрическому щиту к устройствам перегрузки по току, таким как автоматические выключатели, и по всей электрической системе для питания нагрузки.

  • Линия 1 — Коричневый
  • Линия 2 – черный
  • Линия 3 – серый
  • Нейтральный – Синий
  • Земля — зеленый с желтой полосой

Возможно, вы уже видели этот тип конфигурации на некоторых продуктах ATI, поскольку мы являемся международным бизнесом с несколькими офисами здесь, в Соединенных Штатах, и часто отправляем нашу продукцию за границу. См. наши однофазные кабели генератора и панель camlock ниже, включая однофазные цвета IEC на 120 В.

Вопросы о цветовых конфигурациях ATI Voltage

Если после прочтения нашего блога у вас возникнут какие-либо вопросы, не стесняйтесь обращаться к нашим экспертам по портативным источникам питания, и мы будем рады предоставить дополнительные разъяснения по любой информации, касающейся электрического цвета. коды проводов и кабелей. Мы часто получаем запросы на индивидуальные цветовые коды для таких обстоятельств, как военные требования, и мы рады удовлетворить вас и предоставить вам именно то решение, которое вы ищете.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
