Устройство насоса фекального: Фекальный насос — устройство, принцип действия, виды

admin

Содержание

виды и устройство насосов принудительной канализации.

Во время переустройства и ремонта квартир, а также при строительстве домов частного домовладения, выполняемого в соответствии с индивидуальными проектами, нередко возникает необходимость установки или переоборудования канализационных систем, предусматривающих возможность принудительной канализации.

Эксплуатация фекальных насосов дает возможность воплотить в жизнь любые инженерные и дизайнерские замыслы и решения. Конечно, удобно разместить санузел или кухню можно и без использования фекальных насосов, но при этом придется выдерживать необходимые уклоны, что не всегда возможно. Традиционный способ является не только трудоемким, но и довольно дорогостоящим, поэтому лучше будет использовать фекальный насос для организации принудительной канализации.

Содержание

  1. Что такое и как работает
  2. Насос без измельчителя для горячих стоков
  3. Насос с измельчителем для горячих стоков
  4. Насос с измельчителем для холодных стоков
  5. Насос без измельчителя для холодных стоков

Что такое и как работает

Любой фекальный насос представляет собой компактный агрегат (мини-насосную станцию), позволяющий накапливать, перерабатывать, а затем перекачивать загрязненные сточные воды в центральную канализацию либо канализацию, осуществляющую сброс в септик и другие очистные сооружения.

Основным преимуществом устройства систем принудительной канализации является возможность перекачки сточных вод не только в горизонтальной плоскости, но и в вертикальной. В зависимости от мощности используемого фекального насоса есть возможность осуществлять прокачку горизонтально до 100 метров и вертикально – до 7 метров. УКПС реализуются в готовом к эксплуатации виде. Единственные требования – это наличие розетки электросети с напряжением 220 В и частотой 50 Гц, обязательно наличие заземления и защиты установки в виде УЗО.

Фекальный насос своим внешним видом очень сильно напоминает стандартный сливной бачок унитаза. Для изготовления корпуса, чаще всего, используется ударопрочный пластик белого цвета. Небольшие габариты дают возможность размещения УКПС непосредственно за подключаемым сантехническим оборудованием, что позволяет не портить внешний облик помещения и избежать использования дополнительных декораций.

Единой классифицирующей системы фекальных насосов не существует, но используемое оборудование для принудительной канализации может быть условно разделено на отдельные группы по следующим признакам:

  • Время непрерывной работы установки;
  • Отсутствие или наличие измельчителя;
  • Производительность;
  • Температурный диапазон работы.

Условно установки можно классифицировать по двум основным характеристикам – наличию измельчителя и возможности перекачки горячих и холодных сточных вод.

Насос без измельчителя для горячих стоков

Установки данного типа способны перекачивать относительно «чистые» сточные воды значительной температуры из стиральной или посудомоечной машины, кухонной мойки, ванны. Использование системы принудительной канализации без измельчителя для горячих стоков является актуальным в случае значительного удаления кухни, прачечной или ванной комнаты от основного стояка, что часто бывает при переносе обозначенных помещений на цокольный этаж либо в подвал.

Установка является достаточно компактной, что позволяет ее максимально удобно разместить в любом месте – спрятать под умывальник, в шкаф или просто повесить на стену. Откачка сточных вод осуществляется мощным насосом принудительной канализации, выдерживающим температуру до 90 градусов. Стоимость данной установки находится в диапазоне от 400 до 900 долларов, в зависимости от производителя.

Насос с измельчителем для горячих стоков

Фекальный насос с измельчителем для горячих стоков является высокопроизводительной установкой, способной выдерживать воздействие температур до 95 градусов и при этом производить измельчение густых отходов. Оснащение измельчителем позволяет произвести подключение к стиральной и посудомоечной машинам, душевой кабине, раковине, биде и унитазу.

Измельчитель оснащен достаточно мощными ножами, что дает возможность установке без особенных трудностей перемалывать мелкие предметы, оброненные в унитаз или раковину, а также измельчать предметы личной гигиены. Даже твердые вещи в случае попадания в систему не в состоянии нанести существенный вред – они просто скапливаются на дне корпусного покрытия. Цена такой установки колеблется от 600 до 1200 долларов.

Насос с измельчителем для холодных стоков

Данная установка своим внешним видом напоминает компактную емкость, внутри которой надежно скрыты измельчитель и фекальный насос. Ее, обычно, устанавливают за унитазом. Измельчитель перемалывает все попавшие в него густые стоки, а потом транспортирует их при помощи насоса по отводной трубе к основному стояку канализации. В комплектацию установки данного типа входит резиновая муфта, предназначенная для надежного подключения системы к унитазу.

Долговечность эксплуатации и надежность работы устройства во многом зависят от температуры прокачиваемых сточных вод, если они будут превышать 40 градусов, то скорая поломка неизбежна.

Измельчитель в подобных установках располагается в верхней части корпуса. При попадании в УКПС сточные воды проникают в корзину измельчителя, что приводит к задерживанию густой массы и перетеканию жидкости непосредственно в корпус устройства. Определенный объем жидких сточных вод побуждает к работе мембранное пусковое устройство двигателя, приводящего в движение фекальный насос и запускающего ножи измельчителя.

Фекальный насос производит откачку содержимого устройства и обеспечивает его продвижение по трубам в систему канализации либо непосредственно в септик, фильтрующий колодец или другое место. Напорный патрубок должен быть оборудован обратным клапаном, который препятствует возврату в корпус устройства сточных вод. В данной группе можно найти устройства, одновременно подключаемые к унитазу и еще какому-то сантехническому устройству (раковина, душевая кабинка, мойки и т.д.).

Насос без измельчителя для холодных стоков

Такая установка является достаточно компактной, ее можно одновременно подключать к душевой кабинке и умывальнику. Установка является довольно мощной и позволяет производить прокачку сточных вод в вертикальной плоскости до 5 метров, а в горизонтальной – до 100 метров. Нужно учесть, что температура сточных вод при использовании устройств данного типа не должна превышать 40 градусов. Такая установка является наиболее дешевой, ее стоимость составляет около 400 долларов.

Выбирая насосы принудительной канализации следует предварительно произвести расчет производительности установки с учетом желаемой емкости. Если нагрузка на УКПС окажется незначительной, то можно вполне ограничиться одним универсальным устройством.

Если же в доме планируется проживание значительного количества людей, либо просто частого посещения гостей, то потребуется установка дополнительного сантехнического оборудования, что значительно увеличит объемы сточных вод. В этом случае одна, даже очень мощная установка, не сможет справиться с потоком сточных вод, поэтому оптимальным решением будет разделение откачиваемых потоков между несколькими установками.

устройство, принцип работы, как выбрать

фекальный насос с измельчителем: устройство, принцип работы, как выбрать

Оборудование частного дома надежной системой канализации довольно часто сталкивается на первый взгляд с неразрешимой проблемой – невозможностью в силу различных причин подключения постройки к централизованной системе отвода сточных вод и трудностями установки автономной канализации на участке. Однако для современных технологий такая ситуация совсем не является неразрешимой, решение проблемы здесь довольно простое – установка системы принудительного удаления сточных вод, вот только для этого нужно правильно подобрать фекальный насос.

Содержание

Принцип работы и конструкция фекальных насосов
Способ установки фекальных насосов и особенности дополнительного оборудования
Как правильно выбрать фекальный насос с режущим оборудованием

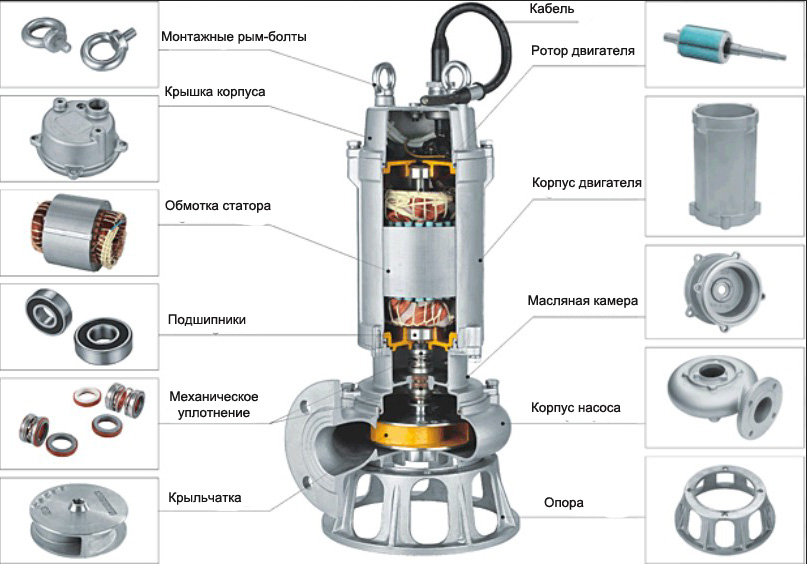

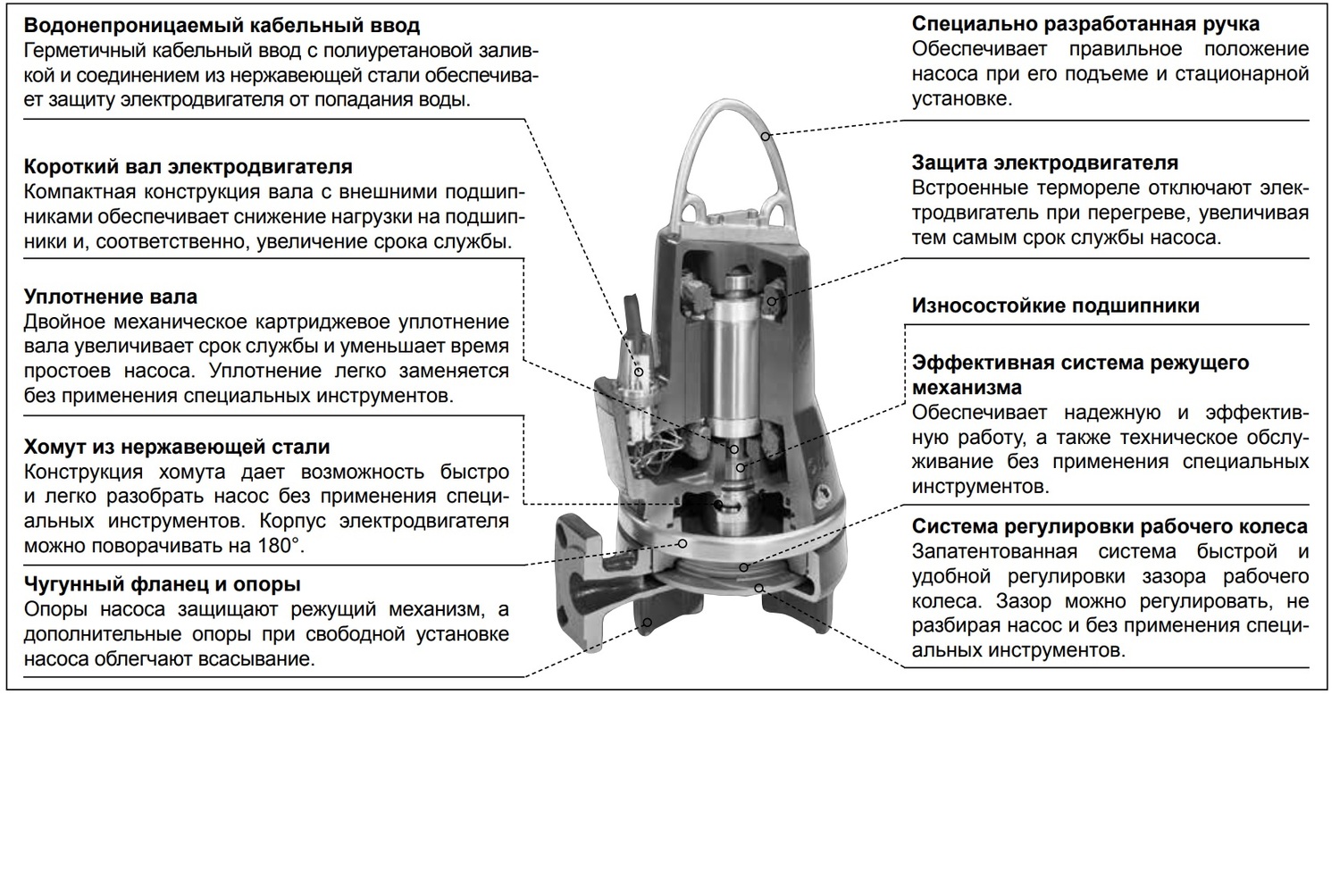

Принцип работы и конструкция фекальных насосов

Установка принудительной перекачки фекальных масс в частном домовладении во многом вещь необходимая и дающая возможность решить несколько проблем всего одним комплектом оборудования. Фекальные насосы в отличие от обычных циркуляционных, применяемых для водоснабжения дома или полива участка, имеют  возможность перекачивать жидкости, имеющие более вязкую консистенцию и содержащие, кроме всего прочего, твердые вкрапления различных размеров и структуры.

Фекальные насосы применяются:

  • Для откачки нечистот из септиков и выгребных ям автономной канализации;
  • Для принудительного отвода стоков из накопителей в систему централизованной канализации;
  • Для осушения подвалов, цокольных этажей, гаражей и других помещений при подтоплении грунтовыми водами;
  • Для полива участка из источника водозабора, содержащего твердые вкрапления.

Возможность перекачки загрязненной воды реализуется при помощи установки в корпус насоса дополнительного оборудования в виде режущих ножей, которые измельчают твердые вкрапления до размеров, которые могут быть откачаны насосом. Для классификации используются буквенно-цифровые обозначения, в которых зашифровано предназначение насоса и его класс.

Фекальные насосы различаются:

  • По мощности оборудования;
  • По размерам перерабатываемых твердых вкраплений;
  • По способу установки;
  • По назначению.

Насосы малой мощности предназначены для установки в дренажных системах и зданиях, для откачки загрязненных вод и способных перекачивать небольшое количество жидкости. Такое оборудование имеет небольшие габариты, низкий уровень шума и рассчитан на непродолжительный режим работы.

Насосы средней мощности обеспечивают более продолжительный режим работы и соответственно больший объем перекачиваемых стоков. Их основное назначение – это установка в автономных системах канализации, откачка грунтовых воды из дренажной системы.

Насосное оборудование большой мощности устанавливается в канализационно-насосных станциях и предназначено для постоянной работы с большими объемами сточных вод. Как правило, в таких агрегатах устанавливаются мощное режущее оборудование, способное разрезать вкрапления до 35 мм.

По фракциям оборудование делится:

  • для переработки крупных вкраплений до 35 мм;
  • средних вкраплений до 15 мм;
  • мелких вкраплений до 5 мм;
  • для перекачивания загрязненных стоков, не содержащих нерастворимых примесей.

По способу установки насосы могут быть:

  • погруженные;
  • полупогруженные;
  • поверхностные.

По назначению:

  • бытовые;
  • промышленные.

Способ установки фекальных насосов и особенности дополнительного оборудования

 Правильный выбор насосного оборудования во многом зависит от многих факторов, в том числе и от конструкции фекального насоса и способа его установки. Для канализационных систем с большим объемом перекачивания сточных вод предпочтительнее установка мощных насосных станций погруженного типа. Такие установки обычно устанавливаются для перегонки фекалий с накопительного резервуара в центральную систему канализации и обычно применяется в качестве узловой насосной станции для нескольких домовладений или многоквартирного дома.

   Погруженный насос устанавливается непосредственно в самом резервуаре ниже уровня воды. Постоянное пребывание оборудования в агрессивной среде, а сточные воды могут содержать как кислоты так и щелочи, иметь примеси фосфатов и органических веществ отражается на компоновке оборудования и специфике его комплектации. Корпус, такого погруженного фекального насоса, изготавливается из чугуна или стали, имеет многослойное защитное покрытие. Ножевое оборудование выполняется из высококачественных марок стали и имеет не один, а, как правило, несколько режущих элементов. Для погруженных насосов большой мощности установка проводится на фермы или монолитное бетонное основание, а вот насосы средней мощности и маломощные экземпляры могут быть установлены при помощи подвеса на тросах или цепях. Установка при помощи подвеса обеспечивает удобство монтажа и обслуживание, но подключение к магистральной лини канализации при этом должно учитывать вибрацию насоса при работе, и обычно для этого применяется гофра. Выбор погруженного насоса проводится с учетом объема необходимых для перекачивания стоков и высоту подъема. Для отдельных моделей, кроме всего прочего, существует возможность установки дополнительного оборудования для измельчения отходов. В стандартной комплектации для насосов мощностью 40 кВт подъем стоков обеспечивается на 20 метров, при этом размер твердых вкраплений может достигать 35 мм.

   Полупогруженные насосные станции обеспечиваются оборудованием, рассчитанным на работу в полупогруженном состоянии, когда под поверхностью находится турбина и измельчитель, а электродвигатель находится над поверхностью жидкости в резервуаре. Такое несколько нестандартное расположение корпуса насоса имеет свои особенности – насосы такой компоновки обычно слабее погруженных моделей, работа измельчителя и турбины рассчитывается на перекачку слабозагрязненных или первично отстоянных вод, когда крупные частицы осели на дно резервуара. Традиционно измельчитель на такие модели не устанавливается, но крыльчатка насоса из нержавеющей стали, без труда пропускает частицы до 15 мм, в том числе и имеющие длинные волокнистые структуры. Установка фекальных полупогруженных насосов обычно в стационарные септики или коллекторы частных домовладений обычно не делается, они чаще всего применяются для оперативных задач по откачке фекалий и стоков из подвалов, погребов, затоплении полуподвальных помещений.

Фекальные насосы наружного способа установки обычно используются для работы со слабозагрязненными стоками, в которых вкрапления могут быть не более 5 мм. Это небольшие по размеру и мощности насосы, которые можно установить недалеко от края резервуара или ямы, забор жидкости при этом осуществляется при помощи гибкого шланга, опущенного в жидкость. Такие агрегаты очень мобильны, не требуют специальных условий установки, правда, и это необходимо учитывать при эксплуатации, наружные фекальные насосы не обладают специальными защитными свойствами от проникновения вовнутрь воды, и поэтому должны эксплуатироваться только в сухую погоду в теплое время года. Для дач и приусадебных участков, на которых полив осуществляется с открытых водоемов, такой насос отлично справится с задачей поставки на участок воды для полива.

Как правильно выбрать фекальный насос с режущим оборудованием

Плоскость практического применения фекальных насосов для обслуживания частных домовладений чаще всего не требует слишком выдающихся технических характеристик, объем стоков для одной усадьбы относительно невелик. Но вот критерии, по которым необходимо проводить выбор все-таки следует учитывать достаточно точно.

Рассматривая варианты подбора оборудования для септика необходимо учитывать:

  • высоту подъема перекачиваемой жидкости;
  • дистанцию транспортировки стоков трубопроводом от насоса;
  • производительность насоса и мощность электродвигателя;
  • место установки и глубину монтажа оборудования;
  • размер и характеристики твердых частиц, которые может перемалывать измельчитель;
  • пропускная способность трубопровода для транспортировки стоков.

При выборе оборудования необходимо обратить внимание на тип измельчителя – для недорогих версий и насосов, рассчитанных на перекачивание загрязненной воды с небольшими вкраплениями твердых частиц, обычно роль измельчителя отводится заточенным краям зубчатого колеса. Отдельный нож или даже несколько ножей в измельчителе не только дает возможность перемалывать большие по размерам вкрапления, но и обеспечивает более продолжительную работу оборудования.

 При выборе фекального насоса следует обратить внимание на мощность и производительность насоса – оборудование, устанавливаемое в стационарном варианте, должно обеспечивать не только подъем стоков на необходимую высоту, но и транспортировку их на заданное расстояние к месту сброса. Приблизительно определить параметры насоса здесь можно по простой формуле: глубина установки насоса (метров) + длина трубопровода от точки выхода на поверхность до точки сброса (метры) деленная на 10. Так, если насос устанавливается на глубине 3 метра, а сброс осуществляется на расстоянии 30 метров, то 3+30/10=6. Значит, для этого случая при выборе насоса необходимо ориентироваться на модели, способные производить перекачивание стоков на высоту минимум 6 метров.
