Мембранные расширительные баки для отопления – устройство, принцип работы и советы по выбору
Всякая система отопления подвержена резким перепадам температуры, приводящим к изменению объема теплоносителя. Последнее чревато авариями, ввиду чего нужно сделать все возможное для предупреждения подобных ситуаций. Для этого производится монтаж особого агрегата — мембранного расширительного бака, встраиваемого в отопительный контур.
Расширительный бак: ликбез
Когда температура теплоносителя повышается, в контуре системы отопления и котлах происходит увеличение давления; динамика обуславливается повышением объемов проходящих жидкостей. Поскольку вода не может сжиматься, а система отличается герметичностью, следствием становится выход из строя трубопроводных конструкций.
Нередко устанавливают клапан, который выдавливает лишний объем нагретого носителя. Однако охлажденная вода сжимается, и вместо нее попадают воздушные массы, из-за чего возникают проблемы с циркуляционными процессами.
Воздушные массы нужно будет регулярно выводить.
Из-за подобных проблем с отоплением рекомендуется установка в систему расширительного бака. По конструкции —это емкость, которая с помощью трубопроводной линии подключается к системе. Лишний напор компенсируется за счёт объема, что и обеспечивает бесперебойную и беспроблемную работу контура.
Расширитель «берёт на себя» некоторое количество воды при возрастании объема и давления; когда показатели возвращаются к норме, жидкость отправляется обратно.
Среди преимуществ:
- Возможность применения вне зависимости от типа рабочей жидкости (даже в случае, если состав содержит много кальция).
- Возможность синхронизации с системами, с циркулирующей питьевой водой.
- Большой полезный объем вытеснения (если сравнивать с обычными агрегатами, не имеющими мембранных элементов).
- Подкачка воздушных масс практически не требуется.
- Незамысловатая установка и простой уход, не требующий серьезных расходов.
Конструкционные особенности
Выделяют отопительные системы открытого и закрытого типа. Вторые считаются более надежными, поэтому используются чаще. При анализе мы будем ориентироваться на них.

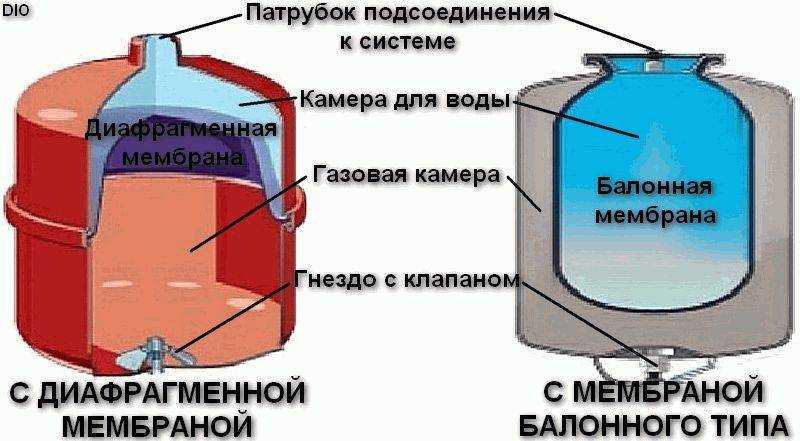

На системах закрытого типа расширительный бак с мембраной устанавливается внутри. Он представляет собой устройство, включающее емкость для жидкости и изготовленную из резины мембрану; выделяют баллонный и диафрагменный типы мембран.
В первом случае теплоноситель находится во внутренней части баллона (а снаружи — азот либо воздушные массы). Преимущество — возможность замены при износе элемента. Диафрагменный тип не отличается подобным достоинством: тогда изделие представляет собой не подлежащую демонтажу перегородку, сделанную из тонкого металла либо отличающегося высокой эластичностью полимерного материала.
Диафрагменные мембраны не отличаются большой емкостью, обеспечивают компенсацию лишь небольших изменений уровня давления. Однако стоят они существенно дешевле, чем баллонные.
Принцип работы
Уровень газового давления выставляется согласно инструкции к устройству. Вид мембраны не оказывает принципиального влияния на принцип работы оборудования, однако если последнее относится к баллонному типу, в агрегат можно поместить большее количество теплоносителя (жидкости).
Можно выделить общие принципы работы:
- При возрастании напора жидкости ввиду расширения происходит растягивание мембранного элемента.
- Затем происходит сжатие газа, который находится на противоположной стороне, ввиду чего остатки воды попадают вовнутрь расширительной емкости (бака).
- При падении давления сети — жидкость остывает, что обеспечивает обратный эффект.
Регулировка постоянного напора в системе происходит автоматически. Для обеспечения стабильности работы важно разумно выбрать бак, предварительно рассчитав его характеристики в соответствии с системой.
Подходящего уровня давления нельзя будет достичь, если бак будет иметь слишком большой объем.
Наоборот: если он будет обладать слишком малым объемом, то не сумеет вместить излишки теплоносителя. В обоих случаях есть риск столкнуться с аварийной ситуацией.
Выбор оборудования
Естественно, для обеспечения бесперебойной работы расширительного бачка необходимо принимать во внимание не только объем, но и другие параметры, характеристики.
Среди основных критериев:
- Мембранный элемент должен отличаться стойкостью к серьезным перепадам температуры и давления.
- Мембранный элемент должен отвечать гигиеническим и санитарным нормам.
- Способ монтажа бака (учитывайте, что расширительное оборудование может монтироваться как на пол, так и на стену).
В рыночном пространстве есть немало моделей, при том как от отечественных, так и от зарубежных брендов. Не стоит отдавать предпочтение излишне дешевым устройствам, поскольку они могут быть изготовлены из материалов низкого качества.
Не нужно полагать, что зарубежная продукция всегда превосходит отечественную по характеристикам.
При потребности приобрести недорогой бак в Москве, обратите внимание на такое расширительное мембранное оборудование, как представленные в нашем каталоге бак расширительный мембранный для котлов CP387/10 Л CIMM и мембранный для водоснабжения 20 Л STOUT: цены на них сравнительно невысоки.
Выше уже было указано, что одним из ключевых критериев выбора будет объем. Специалисты советуют отдавать предпочтение бакам, размер которых находится в пределах десяти процентов от суммарного объема жидкости отопительной системы. Подобная рекомендация обусловлена тем, что коэффициент теплого расширения даже при самом серьезном нагревании не превышает восемь сотых.
В одном случае оказывается достаточно такой модели, как мембранный бак для водоснабжения WAO 50 Л WESTER. В другом требуется серьезное оборудование, как агрегат для водоснабжения 750 Л STOUT.
Расчеты производят с учетом следующих характеристик:
- Предельное допустимое давление.
- Суммарный объем рабочей жидкости (теплоносителя).
- Изначальный уровень давления в бачке.
- Коэффициент теплового расширения.
Перед покупкой необходимо принять во внимание все элементы системы, просмотрев документы (почти всякий серьезный спецпроект имеет подробное техническое описание). Можно выполнить подробный расчет, учитывая, что на один киловольт приходится порядка пятнадцати литров жидкости. Коэффициент теплового расширения при необходимости можно определить за счёт анализа состава воды. Подчас она может содержать гликоли, которые влияют на ее свойства.
При необходимости коэффициент вычисляется по температурным показателям рабочей жидкости. Предельное давление высчитывается с учетом минимальной величины, которая допустима для узлов. Изначальное давление, в случае с охлажденным теплоносителем, равняется минимальному давлению. Иногда происходит регуляция при помощи накачки либо стравливания воздушных масс. Уровень давления в баке можно контролировать посредством прибора, позволяющего проводить анализ, — манометра.
Также нужно учитывать, что имеющий мембрану бак можно использовать далеко не всегда: принимайте во внимание конструкционные особенности, лежащий в основе расширительного бачка материал. Например, продукция некоторых брендов ориентирована на конкретные условия эксплуатации (которые могут касаться состава рабочей жидкости, циркулирующей по системе). Не всегда допустимо наличие теплоносителя с высоким уровнем антифриза и этиленгликоля в составе. Воспрещается применение расширительных баков, когда превышения максимальных показателей уровня давления. Важно установить группу безопасности, обеспечивающую ограничения и контроль работы.
Установка
Конечно, всегда лучше обратиться к компетентному мастеру, который выполнит монтаж; однако при наличии базовых навыков осуществить установку можно самостоятельно.
Среди базовых правил, которые нужно принимать во внимание:
- Нельзя устанавливать расширительный бак в помещениях, температура которых может опускаться ниже нуля.
- Устройство может быть установлено в любом узле системы отопления до разветвления.
- Важно грамотно зафиксировать бачок, поскольку после наполнения резервуар становится достаточно тяжелым.
- Необходимо обеспечить герметичность всех сочленений; при этом воспрещается использовать герметики, ухудшающие трение между корпусной частью и мембраной.
- Бачок нельзя располагать на выходной трубе невдалеке от котельного оборудования.
- Если суммарный объем емкости превышает тридцать литров, нельзя закреплять ее на несущих конструкциях (подобное оборудование предполагает напольный монтаж).
Также можно дать несколько более конкретных советов по монтажу:
- Патрубок должен иметь в окружности три четверти, а значит, необходимо присутствие аналогичного канала резьбы в обратке.
- Установку производят лишь после того, как объект подготовлен: другие составляющие системы или сторонние предметы не должны мешать монтажу.
- Необходимо свести к нулю внешнее давление.
- Полезными будут специальные прокладки, отличающиеся стойкостью к колебаниям температуры и давления.
- Для обеспечения возможности регуляции давления в газовом отсеке желательно, чтобы расширитель имел воздушный клапан.
Важно проводить монтаж грамотно, поскольку в противном случае придется столкнуться с серьезными неполадками впоследствии — вплоть до критичных аварий.
Важно правильно подсчитать предельное давление в газовом отсеке, которое составляет около 9/10 от критического. Если отопительная система относится к типу закрытых, сразу после включения на мембранный элемент будет оказано высокое давление.
Первое первые пару лет использования системы желательно регулярно производить проверку и при необходимости производить замену.
Установка мембранного расширительного бака в системе отопления – строение и принцип работы устройства
24 Марта 2022
Просмотров:
152604671
Время чтения:
12 минут
Содержание
Из чего состоит мембранный бак
На чем основан принцип работы устройства
Среди имеющихся конструкций, различаются разборные и неразборные модели
Какой объем емкости выбрать для отопления
Самостоятельный монтаж расширительного устройства
Подготовка емкости к установке
Коротко о главном
Нагрев теплоносителя в системе отопления, вызывает его расширение.
Вследствие чего повышается давление в контуре и излишки жидкости, превращенные в пар, выталкиваются в установленную емкость. Качество работы системы отопления, во многом определяется местом расположения накопительной емкости. Поэтому, для начала, необходимо выяснить, как проводится установка мембранного расширительного бака в системе отопления и что при этом нужно учитывать.
Место установки расширительного бака
Из чего состоит мембранный бак
Строение накопительной емкости:
- Корпус – это стальной кожух обтекаемой формы в виде цилиндра или таблетки. Так как основная задача конструкции в том, чтобы удерживать вытесненную под высоким давлением жидкость, то корпус выполнен из металла высокого качества. Постоянный контакт с водной средой, повышает риск разрушения коррозией. Поэтому производителями наносится специальное покрытие, защищающее от появления ржавчины. Изделие для системы отопления, покрывается защитным слоем красного цвета. Это указывает на работу с горячей жидкостью.
- Резьбовой патрубок. В зависимости от типа конструкции, он может располагаться снизу или с боковой части изделия. Некоторыми производителями для облегчения задач во время монтажа, производится комплектация расширительного бака дополнительными фитингами. Прежде чем приобретать изделие, нужно проконсультироваться о диаметре входного отверстия. Несоответствие с диаметром трубопровода, вызовет сложности во время установки.
Это указывает на работу с горячей жидкостью.Строение мембранного расширительного бака
- Ниппель. Монтируется с противоположной от входного патрубка, месте. Необходим для автоматического и механического спуска воздуха. При достижении системой критических значений давления, теплоноситель выталкивается в накопительную емкость, но превышение допустимого объема вмещаемой жидкости, приводит к автоматическому вытеснению воздуха. Также, чтобы достичь максимальной отдачи расширительного бака, после того, как отопление будет смонтировано, в некоторых случаях возможно понадобится предварительная настройка внутреннего давления. Подкачку можно выполнить, подключив насос или газовый баллон к ниппелю.
- Мембрана. Выполнена из резины специального состава – более эластичной и износоустойчивой. Основная задача – разделение камеры на две половины. Верхняя с газом, нижняя пустая. Именно низ бака необходим для приема вытесняемого теплоносителя при повышении давления.
Подкачку можно выполнить, подключив насос или газовый баллон к ниппелю. Два типа мембраны для емкости
На чем основан принцип работы устройства
- При первичном заполнении системы рабочей жидкостью, мембранный бак остается по-прежнему пустым. После запуска приборов системы отопления, часть теплоносителя вытесняется в накопительную емкость. Работа в таком режиме некоторое время, выравнивает давление в камерах и остается в статичном положении до появления критических моментов.
- Поворот вентиля до максимальных значений температуры, приводит к росту значений теплоносителя, а значит и увеличению объема. В тот момент, когда система отопления достигнет значений давления, недопустимых для правильной работы отопления, через входной патрубок вода начнет вытесняться в накопительную емкость. Чрезмерное наполнение отсека под жидкость, приводит к подъему разграничительной мембраны и увеличению давления внутри камеры.
- Как только владельцем будет обнаружена критическая ситуация и устранены ее последствия, давление в системе упадет, а вытесняющей силы в камере с воздухом, будет достаточно, чтобы вытолкнуть скопившуюся жидкость обратно.
В тот момент, когда система отопления достигнет значений давления, недопустимых для правильной работы отопления, через входной патрубок вода начнет вытесняться в накопительную емкость. Чрезмерное наполнение отсека под жидкость, приводит к подъему разграничительной мембраны и увеличению давления внутри камеры. Схематическое изображение вытеснения жидкости в бак и назад в трубопровод
Внимание! При достижении критического порога, первоначально срабатывает группа безопасности, которая сбрасывает лишний теплоносителя. После чего реагирует сбросник на расширительном баке, вытесняя излишки воздуха.
Среди имеющихся конструкций, различаются разборные и неразборные модели
- Разборные. Оснащены мембраной грушевидной формы, которая может быть при необходимости заменена новую. Изготавливается из более прочной резины, хотя практика показывает, что мембраны такого типа подвержены более быстрому износу. Чтобы вынуть резиновый разделитель из емкости, на торцевой части расширительного бака имеется фланец, зафиксированные несколькими болтами. В отличие от неразборной конструкции, данная модель не имеет четкого разделения на две камеры. Груша фиксируется только верхней части, остальная остается подвижной. Установка разборного расширительного бачка в системе отопления, рекомендована для владельцев, пытающихся найти в каждой мелочи хоть малую выгоду.
Оснащены мембраной грушевидной формы, которая может быть при необходимости заменена новую. Изготавливается из более прочной резины, хотя практика показывает, что мембраны такого типа подвержены более быстрому износу. Чтобы вынуть резиновый разделитель из емкости, на торцевой части расширительного бака имеется фланец, зафиксированные несколькими болтами. В отличие от неразборной конструкции, данная модель не имеет четкого разделения на две камеры. Груша фиксируется только верхней части, остальная остается подвижной. Установка разборного расширительного бачка в системе отопления, рекомендована для владельцев, пытающихся найти в каждой мелочи хоть малую выгоду.Расширительный бак разборный съемной мембраной
- Неразборные. В данном случае разделение на камеры производится четко посредине. Достигается это путем объединения двух одинаковых по размеру металлических деталей цилиндрической формы, установкой резинового клапана поверх одной из них и завальцовыванием бортов для достижения герметичности. К сожалению, такие модели, в случае повреждения мембраны, не поддаются ремонту и должны быть заменены на новые. Место установки неразборного расширительного бака в закрытой системе отопления, выбирается с таким учетом, чтобы иметь свободный доступ для аварийного демонтажа устройства.
К сожалению, такие модели, в случае повреждения мембраны, не поддаются ремонту и должны быть заменены на новые. Место установки неразборного расширительного бака в закрытой системе отопления, выбирается с таким учетом, чтобы иметь свободный доступ для аварийного демонтажа устройства. Какой объем емкости выбрать для отопления
Среди мастеров сантехнических работ, можно наткнуться на мнение, что для определения рабочего объема расширительного бака, достаточно знать, что он равен 10% от объема отопительной системы. Отчасти их правоту можно признать, потому что данные показатели являются усредненными, и порой, чтобы удостовериться в правильности проведенных монтажных работ, этого достаточно.
Но что делать, если система довольно габаритная и рассчитана на обогрев двух или даже трех этажей жилого помещения. В таком случае подобный расчет мало чем поможет, так как будет иметь большую погрешность.
Выходом из сложившейся ситуации послужит формула Vб = Vс × k / D
Где:
- Vб – вместимость емкости;
- Vс – количество теплоносителя, помещенного в контур;
- k – до каких значений увеличивается в объеме тепловой носитель при нагреве;
- D – КПД емкости.
Как разобраться с формулой и где взять величины:
- Для определения количества циркулируемой жидкости, используют один из способов:
- При заливке жидкости в трубопровод, пользуется популярностью метод визуального определения. То есть, заливая ведро воды, учитывать его объем и количество раз. Таким образом после арифметических действий, можно будет получить точное количество теплоносителя. Но данный метод подходит только если система заполняется при помощи насоса.
- Определить вместимость трубопровода. После этого, нужно прибавить к полученным данным вместимость теплообменника и радиаторов отопления.
В таблице указаны размеры различных труб и их водоемкость в последнем столбце
- Существует еще один метод, но он менее точен, так как полученные показатели, будут усредненными. Необходимо запомнить, что на каждый 1 кВт мощности котла, допускается до 15 литров теплоносителя. Основываясь на этом, не сложно произвести расчет, умножив мощность отопительного прибора на 15.
- Чтобы определить коэффициент теплового расширения теплоносителя, нужно найти соответствующую таблицу. Это необходимо потому, что при нагреве, данный параметр изменяется под действием температурных показателей и процентного содержания добавок.
- Коэффициент эффективности накопительной емкости, можно высчитать по формуле D = (Qm – Qб) / (Qm + 1).
Необходимо запомнить, что на каждый 1 кВт мощности котла, допускается до 15 литров теплоносителя. Основываясь на этом, не сложно произвести расчет, умножив мощность отопительного прибора на 15. Qm – давление, допускаемое для нормального функционирования отопления. Чтобы определить эту величину, нужно зафиксировать порог, при котором срабатывает предохранительный клапан, размещенный в группе безопасности. Для облегчения этой задачи, достаточно заглянуть в паспорт устройства. в нем, производителем оставляется вся необходимая информация, в том числе и допустимое давление.
com/embed/73L37Eoegyk?rel=0″>
Qб – эта величина определяет давление в расширительном баке после предварительной или заводской подкачки. Показатели можно найти на корпусе устройства или в документации. Для уверенности. Можно воспользоваться манометром и с точностью определить значения. При необходимости, величина может быть изменена – стравливанием воздуха через ниппель или подкачкой с помощью автомобильного насоса. Оптимальными значениями, рекомендуемыми специалистами, являются 1-1.5 атмосферы.
Самостоятельный монтаж расширительного устройства
Если у человека есть минимальные знания сантехнических работ, то он вполне способен справиться с установкой расширительного бака отопления частного дома. Для остальных, нужно следовать поэтапному плану:
- Куда ставится расширительный бак в системе отопления закрытого типа? В отопительном контуре выбирается участок обратного возвращения теплоносителя в котел. Монтировать бак нужно как можно ближе к отопительному прибору, но за циркуляционным насосом.
Монтировать бак нужно как можно ближе к отопительному прибору, но за циркуляционным насосом.Расположение накопительной емкости по отношению к отопительному котлу
- Производится надрез трубы на выбранном участке. Если контур смонтирован из пластика, то удобнее резать специальными ножницами, для металла подойдет болгарка, а вот в случае с металлопластиком, лучше воспользоваться ножовкой по металлу или той же болгаркой.
- Врезка производится также с учетом используемого при монтаже трубопровода материала. Независимо от этого, выбирается тройник, чтобы иметь возможность продолжить движение теплоносителя по контуру в котел и направить часть вытесняемой жидкости вверх к расширительному баку.
- В нижней части емкости нужно отыскать входной патрубок. на него устанавливается резьбовой переходник на отрезок небольшой трубы.
- Через небольшое расстояние, снизу устанавливается сливной кран. Чуть ниже запорная арматура. Эти два элемента необходимы, если понадобится провести обслуживание накопительного устройства. вначале перекрывается подача теплоносителя запорным вентилем, после чего открывается сливной кран и из емкости удаляются остатки скопившейся жидкости. После съема бака, нужно не забыть закрыть сливной вентиль.
вначале перекрывается подача теплоносителя запорным вентилем, после чего открывается сливной кран и из емкости удаляются остатки скопившейся жидкости. После съема бака, нужно не забыть закрыть сливной вентиль.- От арматуры прокладывается небольшой отрезок трубы до расположенного на линии обратки тройника. Эта часть делается максимально прямой с минимальным количеством изгибов. Хотя, особого значения наличие и количество поворотов, не имеет.
Подготовка емкости к установке
После приобретения и доставки расширительного бака до дому, его необходимо распаковать. Подготовить все необходимые инструменты, расходные материалы и приготовится к работе с устройством.
- Повернув бачок резьбовым патрубком к себе производим подготовку резьбового соединения. Для этого можно воспользоваться помощью одного из материалов: фум-лентой, пастой для герметизации резьбовых соединений или паклей с герметиком. Любой из выбранных материалов наносится таким слоем, чтобы добиться максимальной надежности соединения.
- Поверх подготовленной резьбы завинчивается переходник. В зависимости от типа труб он может иметь различия. Поэтому, прежде, чем приобретать изделие, лучше проконсультироваться у продавца об используемой конфигурации переходника для приобретенного расширительного бака.
Любой из выбранных материалов наносится таким слоем, чтобы добиться максимальной надежности соединения. Один из способов размещения расширительного бака
- Следом на переходник, монтируется запорный кран. Надежно усадив его на резьбовое соединение подтянув гаечным ключом, нужно убедится, что положение барашка в свободном доступе.
- Заключительным этапом в сборке дополнительного узлового соединения расширительного бака, можно считать подключение еще одного переходника, но уже на трубу.
Внимание! Остальные действия сводятся к подготовке самого бака к правильной работе в отоплении.
- Проводится проверка в накопительной емкости. Для этого, с обратной от входного патрубка нужно найти ниппель. По внешнему виду, он очень похож на автомобильный. Для защиты от попадания мусора и случайных механических повреждений, ниппель прикрывается пластиковой крышкой. Если возникнет необходимость открыть доступ к спускному клапану, то колпачок можно просто открутить.
По внешнему виду, он очень похож на автомобильный. Для защиты от попадания мусора и случайных механических повреждений, ниппель прикрывается пластиковой крышкой. Если возникнет необходимость открыть доступ к спускному клапану, то колпачок можно просто открутить. Проверка давления автомобильным манометром
- Для проверки давления подготавливают автомобильный манометр. Установив соответствующим концом прибор, слегка нужно надавить. Повернувшаяся на табло стрелка, покажет точные значения давления. Если они превышают допустимые нормы, то в таком случае стравливается воздух нажатием на клапан ниппеля. Если обнаруживается низкое давление, то подключив автомобильный насос, воздух подкачивается.
В конце остается лишь закрепить емкость. Здесь также зависит от конфигурации изделия. некоторые модели оснащаются припаянными подставками либо они идут в комплекте с устройством в отдельном виде. После подключения такого прибора к отопительной системе, останется только установить его на треногу.
Помимо установочных площадок, может применяться крепеж – например, кронштейны или хомутная вязка. И в первом и втором случае, потребуется предварительно крепить элементы к стене. Для этого, прислонив кронштейн к стене, ставятся метки. Перфоратором пробуриваются отверстия, чтобы иметь возможность установить дюбель-пробки или анкера. Приставив кронштейн, в отверстия ставятся пробки и вкручивается винт. Остается закрепить емкость.
Внимание! Крепление на кронштейны выбирается в случаях, когда накопительная емкость в виду особенностей помещения, размещения приборов в системе отопления или строения контура, не может быть установлен на ножки-подставки или другой тип площадки для монтирования на пол.
Коротко о главном
По завершению статьи и подводя итоги, нельзя не подметить, что закрытая система отопления, обязательно оснащается баком резервного расширения.
От правильности выбора устройства, установленных настроек и многих других необходимых мер, зависит качество работы котла отопления и всего отопления в целом. Для контроля за работой накопительной емкости, в непосредственной близости, нужно установить манометр.
Как думаете – можно ли обойтись совсем без расширительного бака – что произойдет если его не установить?
Автор
Марк Соловьев
Специальность:
Инженер
Все статьи
Поделиться
Поделиться
Китайский производитель напорных баков, расширительный бак, поставщик мембранных напорных баков
Новое поступление
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Рекомендуется для вас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Горячие продукты
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Профиль компании
{{ util.
each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
| Вид бизнеса: | Производитель/фабрика и торговая компания | |
| Основные продукты: | Резервуары под давлением | |
| Площадь завода: | 15726 квадратных метров | |
| Сертификация системы менеджмента: | ИСО9001:2015, ИСО14001:2015, ОХСАС18001:2007 | |
| Основные рынки: | Северная Америка, Южная Америка, Европа, Юго-Восточная Азия/Ближний Восток, Африка, Восточная Азия (Япония/. .. | |
| Доступность OEM/ODM: | Да |
Информация отмечена
проверяется
БВ
Taizhou Tianyang Electrical Co., Ltd расположена в промышленной зоне Шанма, город Шитан, город Вэньлин, провинция Чжэцзян, на площади 15 000 квадратных метров. Наша компания имеет более чем 30-летний опыт проектирования и эксплуатации пресс-форм. «ДЕЖИ» — собственная торговая марка нашей компании. Имеем опыт проектирования и эксплуатации пресс-форм.
«ДЕЖИ» — собственная торговая марка нашей компании. Мы производим гидроаккумуляторы уже более 20 лет. Доступные объемы варьируются от 0,5 до 500 литров. Наша продукция применяется…
Просмотреть все
Сертификаты
8 шт.
сертификат
сертификат
сертификат
сертификат
ИСО9001
Сертификация систем управления охраной труда и промышленной безопасностью
Отправить сообщение этому поставщику
* От:
* Кому:
Мистер Чарльз
* Сообщение:
Введите от 20 до 4000 символов.
Это не то, что вы ищете?
Опубликовать запрос на поставку сейчас
Расширительные баки — Pirobloc
Расширительные баки предназначены для использования в замкнутых контурах воды или других жидкостей, чтобы обеспечить их расширение при повышении температуры теплоносителя.
Расширительный бак Pirobloc DE-2500-V-HP представляет собой резервуар, пригодный для работы под давлением, с диафрагмой, разделяющей бак на две части (воздушную и жидкостную). Это поддерживает постоянное заданное давление за счет изменения объема жидкости внутри бака, а затем, по мере его опорожнения от жидкости, подачи воздуха без масла через компрессор, до тех пор, пока снова не будет достигнуто установленное или желаемое рабочее давление.
Таким образом, он отвечает за компенсацию увеличения объема жидкости и предотвращение превышения давлением контура номинального давления его компонентов.
Общие характеристики
Резервуар, изготовленный из стали, спроектирован и изготовлен в соответствии с нормами проектирования ASME BPVC VIII Div.1 Ed. 2015.
Имеет вертикальную ориентацию и опирается на 4 металлические ножки L-образного профиля, приваренные к 4 опорным плитам с просверленными отверстиями для фиксации в заданном положении.
Устройство состоит из двух торисферических концов типа KLOPPER, соединенных между собой цилиндрическим листовым металлом, сварными швами в соответствии с официально утвержденными процедурами и персоналом в соответствии с вышеупомянутыми нормами проектирования.
В соответствии с требованиями эксплуатации и техники безопасности бак оборудован предохранительным клапаном избыточного давления, патрубком, показывающим давление в баке, а также входом и выходом жидкости.
Бак содержит мембрану из этилен-пропиленового каучука, закрепленную на дне бака через фланцевое соединение, обеспечивающее поступление жидкости внутрь бака.
Эта мембрана полностью изолирует воздух внутри и обеспечивает практически полную емкость бака в виде расширительного объема.
Технические характеристики расширительных баков указаны на паспортной табличке: год изготовления, объем в литрах, максимальная и минимальная допустимая температура (TS), максимально допустимое давление (PS), группа, к которой относится жидкость (воздух, вода или другой жидкости), категорию предварительного давления, к которой он относится, и испытательное давление (PT). Технические характеристики, указанные на паспортной табличке расширительного бака, должны быть предварительно проверены на совместимость с техническими характеристиками установки, а также на то, чтобы предписанные пределы никогда не превышались.
Герметичность и устойчивость резервуара к давлению проверяются гидростатическим испытанием продолжительностью не менее 60 минут. Согласно коду ASME BPVC VIII Div.1 – UG-99, это испытание должно быть как минимум равно PS x 1,3 x LSR, где PS – расчетное давление оборудования, а LSR – отношение напряжений материалов, из которых изготовлен контейнер.
.
Эксплуатация
Увеличение объема жидкости в результате повышения ее температуры приводится в действие и направляется в сторону резервуара.
Когда жидкость попадает в резервуар, она делает это внутри диафрагмы или мембраны, которая разделяет воздух и жидкость. Поступление жидкости увеличивает объем мембраны, вызывая уменьшение первоначального объема воздуха, содержащегося в резервуаре, и, как следствие, повышение давления.
Установка
Перед установкой расширительного бака уполномоченным техническим персоналом должны быть выполнены надлежащие расчеты в соответствии с правилами точного расчета в соответствии с правилами, действующими в стране назначения.
Установка устройства, работающего под давлением, несоответствующего размера, может нанести ущерб людям, домашним животным или имуществу, а также самому устройству. Все устройства, работающие под давлением, должны устанавливаться и обслуживаться квалифицированным персоналом в соответствии с национальными правилами страны, в которой установлено устройство.
