Как бригадиру мне часто приходится самому выезжать на новый объект и разговаривать с заказчиками об особенностях фасадной отделки и применяемых технологиях. Многие из них не совсем разбираются в этом вопросе, путая вентилируемый и мокрый фасад. Когда дело доходит до выбора между вентилируемой и мокрой системой, меня часто спрашивают, а как вентилируется мокрый фасад?

Приходится объяснять, что это два разных способа, методы крепежа отличаются, а материалы финишной отделки чаще всего используются совершенно разные. Об этом и расскажу далее.

{autotoc}

Подробно о методах фасадной отделки

Чтобы понять основные различия мокрых и вентилируемых фасадов, рассмотрим обе технологии.

Мокрый фасад

Так называемый фасадный пирог внешней отделки по мокрой технологии состоит из таких слоев:

• Утеплитель, который крепится на несущую внешнюю стену дома или другого строения при помощи клея с последующей фиксацией дюбелями. В качестве теплоизолятора применяются листовые материалы с плотностью от 15 кг/м³: пенопласт, пенополистирол, прессованная минеральная вата.
• Армирующий слой из клеевого состава и мелкоячеистой сетки.
• Финишная отделка. Используются различные штукатурные смеси: декоративные, фактурные, цементные и другие составы.

Все слои с соблюдением технологии монтируются последовательно друг на друга. Таким образом, получается прочная и монолитная конструкция, закрепленная на фасаде. Мокрая технология внешнего утепления обладает следующими преимуществами:

• Повышается пожаробезопасность дома: штукатурные и клеевые составы не горят и защищают утеплитель, расположенный под ними.
• Такая отделка имеет незначительный вес, поэтому может применяться для стен и фундамента со слабыми несущими способностями.
• Простая технология монтажа.

Вентилируемый фасад

Под вентилируемым фасадом подразумеваются системы (конструкции), которые монтируются на стену при помощи специальных кронштейнов и направляющих. Это целая система из анкеров и профилей, для монтажа которых требуются определенные знания и навыки. Все крепления выполняются механическим способом, клеевые или другие составы не применяются.

Общая технология такой системы заключается в следующем:

• На фасад крепятся кронштейны для крепления облицовки.
• Затем при помощи дюбелей с тарельчатыми шляпками монтируется утеплитель. Чаще всего используются плиты минваты: они обладают хорошей паропроницаемостью.
• Минеральная вата сверху накрывается специальной пленкой, пропускающей воздух в одном направлении: ветровой защитой.
• После этого монтируются вертикальные и горизонтальные профили, на которые крепится декоративная отделка: панели из различных материалов. Например, панели из негорючего пластика или оцинкованного железа, фиброцементные или керамогранитные плиты.

Отличие вентилируемого фасада от мокрой системы заключается в следующем. Между утеплителем и панелями отделки остается 2–3 см воздушного зазора. Такая особенность навесной системы позволяет эффективно отводить влагу и конденсат за счет восходящих конвекционных потоков, возникающих за облицовкой. Из-за этого такие системы и получили название вентилируемых фасадов.

Есть вопросы?
Звоните, Спрашивайте!
+7 495 649-49-90

Или напишите нам
Задать вопрос

Из-за того, что такие системы имеют значительный вес (особенно при облицовке керамогранитом или плитами на основе цемента), монтаж навесных конструкций ограничен несущей способностью стен. Чаще всего такое утепление применяется для бетонных стен. Пеноблоки и другие ячеистые бетоны могут не выдержать значительной нагрузки, даже если кронштейны крепить насквозь с фиксацией при помощи шайб с внутренней стороны.

Я думаю, теперь понятны основные различия между мокрым и вентилируемым фасадом.

Давайте рассмотрим еще несколько вопросов, которые возникают при выборе технологии отделки.

Примеры наших работ

Отделка фасада в г. Покров

Отделка фасада фин. учреждения в Москве

Отделка фасада в КП Бабенки

Услуги ландшафтного дизайна в КП Поздняково

Ответы на некоторые вопросы

Один из вопросов, который возникает у людей, решивших утеплить свой дом и выбирающих способ это сделать: что лучше мокрый фасад или вентилируемый?

Однозначного ответа на этот вопрос не может дать никто: все зависит от конкретного случая. Иногда лучше использовать мокрый метод, а в других случаях эффективнее будет навесная система. По степени теплоизоляции оба способа одинаково эффективны, но при мокром методе можно использовать практически любой теплоизолятор. А для обустройства вентфасада подходят только негорючие материалы – это основное требование пожарной безопасности. Поэтому вопрос чаще решается на месте исходя из выделенного бюджета и особенностей здания (материала стен, типа фундамента и многого другого).

Получив ответ на предыдущий ответ, люди сразу спрашивают, а что дешевле: мокрый или вентилируемый фасад?

Здесь я однозначно отвечаю: мокрая технология дешевле. В стоимость мокрой отделки входит клеевая смесь, утеплитель и фасадная штукатурка. А вентфасад включает в себя утеплитель, навесную систему и облицовку. Причем облицовка и система креплений – наиболее дорогостоящие элементы. Приведу пример: утепление минеральной ватой по мокрой технологии стоит от 2500 тыс. руб/м². Стоимость утепленного минватой вентфасада зависит от облицовки. Например, при использовании керамогранита цена материалов и работ составит от 3600 руб/м², а при обшивке композитными панелями – от 4400 руб/м². Я считаю, что именно фактор цены, а также более легкая во всех смыслах технология мокрой отделки делает этот метод наиболее востребованным.

Иногда возникает вопрос, что лучше для пожаробезопасности вентилируемый фасад или мокрый?

Здесь обе системы одинаково безопасны, но это достигается различными методами. Отделка мокрым методом более пожароустойчива изначально, по самой сути технологии. Пожаробезопасность вентилируемого фасада достигается за счет применения огнеупорных и негорючих материалов: как утеплителя, так и облицовки. К тому же пожары чаще возникают внутри зданий, чем снаружи.

Подводя итоги еще раз отмечу, что вентилируемый и мокрый фасад – это совершенно разные способы внешней отделки зданий с утеплением. Поэтому монтаж вентилируемого фасада поверх мокрой штукатурки не практикуется, я думаю, никем.

• Во-первых, это еще больше поднимет стоимость материалов и работ,
• во-вторых, совершенно бессмысленно наносить клей или штукатурку поверх утеплителя, чтобы затем смонтировать еще один защитный слой.

Вся технология вентфасада заключается в том, чтобы естественным образом удалялась влага из утеплителя, а не из штукатурного слоя.

Надеюсь, что этот материал ответит на самые разные вопросы и поможет вам определиться, какому способу отделки отдать предпочтение.

Планируете отделку фасада?
Вам стоит только позвонить, дальше мы все сделаем сами!

+7 (495) 649-49-90

Многоканальный телефон

Добавить комментарий

Вентилируемый фасад как дождевой барьер

Наружные стены любого здания представляют собой его оболочку, которая должна обеспечивать надежную защиту от любых воздействий окружающей среды.

Климатические воздействия на наружные стены

Важнейшей задачей проектирования любого здания, по крайней мере, если здание не находится где-нибудь в центре пустыни, является контроль проникновения дождя. Без решения этой задачи все остальные характеристики стены, например, теплофизические, теряют свой смысл.

До появления вентилируемых фасадов в строительстве применяли три фундаментальных принципа контроля проникновения дождя внутрь здания.

Стена как накопитель для влаги

Самым древним является подход, который заключается в применении массивных строительных материалов с большой способностью впитывать влагу. Такими материалами являются, например, некоторые природные камни и глиняные кирпичи (рисунок 1). Главная функция таких наружных стен — служить резервуаром для дождевой воды. Эти стены выполняют достаточно толстыми, чтобы они могли поглощать достаточное количество влаги, но не давать ей проходить внутрь помещения. Такие стены удерживают влагу внутри себя, пока она не высушится с удалением влаги как наружу, так и внутрь здания.

Рисунок 1 — Наружные стены как накопители влаги [1]

Не пустить влагу в стену

Второй, более современный, подход заключается в применении в конструкции стены «абсолютно» герметичного барьера от проникновения дождя. Этот барьеры выполняют из высококачественных и дорогих, материалов. Их помещают снаружи или внутри стены. Примеры таких стен представлены на рисунке 2. К сожалению, стыки между этими идеальными элементами нельзя сделать абсолютно и навсегда герметичными, например, даже с применением самого лучшего силиконового герметика.

Рисунок 2 — Стены с абсолютной герметизацией [1]

Стена с дренажной полостью

Третий подход, весьма остроумный, заключается в том, чтобы пропускать сквозь наружную поверхность стены только небольшую часть дождевой воды и быстро удалять ее через встроенную в стену систему дренажа.

Стена с дренажной полостью контролирует только часть сил, которые воздействуют на ее наружную поверхность, а именно, гравитацию, поверхностное натяжение, капиллярное движение, а также динамику движения дождевых капель. Несколько десятилетий этот способ применяется для кирпичных конструкций для снижения влажности на внутренних поверхностях стен. Чтобы прервать капиллярное движение влаги такая кирпичная стена имеет довольно большую полость (шириной 50-75 мм) между наружным и внутренним слоями кирпичной кладки (рисунок 3). Поэтому вода, которая проникает через наружный слой кладки, уже не может достигать противоположной стенки этого воздушного зазора. Вода, которой «удалось» попасть в эту дренажную полость, по специальным каналам благополучно выходит наружу.

Рисунок 3 — Стены с дренажной полостью [1]

«Дождевой барьер» или «дождевой экран»?

Концепцию «дренажной полости» позднее применили к другим типам стен, а не только к кирпичным стенам. Когда на строительный рынок вышли водонепроницаемые облицовочные панели — еще не вентилируемые фасады, то важным стал вопрос правильного проектирования стыков между ними, чтобы контролировать все силы, которые «заставляют» дождь проникать сквозь наружные стены.

Первые фасады с панельной облицовкой уже имели дренажные полости сзади облицовки, но могли вообще не иметь зазоров между облицовочными панелями. Позже обнаружили, что такие фасады не способны эффективно предотвращать проникновение дождя внутрь стены. Дело оказалось в том, что они игнорировали важную движущую силу для проникновения воды, а именно, разность давления воздуха между наружной и внутренними поверхностями облицовки. Если давление воздуха снаружи стены больше, чем внутри, то это заставляет воду проникать через любые несплошности стены, которые только есть в фасадной облицовке или которые возникают в течение срока ее службы: стыки, малые поры, зазоры, трещины и отверстия.

Считается, что полностью выровнять давление воздуха снаружи и внутри фасадной облицовки практически невозможно. Поэтому вместо термина «выравнивание давления» часто применяют термин «модерация давления».

Вентилируемый фасад

Защиту от проникновения дождя, которая включает как применение дренажных полостей, так и выравнивание давления снаружи и внутри наружных стен называют английским термином «rainsсreen», что по техническому смыслу соответствует термину «дождевой барьер». Кроме того, этот термин можно перевести и как «дождевой экран», что, по нашему мнению, плохо отражает суть дела.

Этот принцип дождевого экрана реализуется в стенах с навесным вентилируемым фасадом. Каждый навесной вентилируемый фасад (НВФ) включает обычно, как минимум, следующие компоненты (рисунок 4):

• подконструкцию — несущий каркас для облицовочных панелей;
• кронштейны для крепления подсистемы к стене, на которую устанавливается вентилируемый фасад;
• крепежные изделия — винты, саморезы, дюбеля, заклепки для крепления элементов подконструкции друг с другом, подконструкции — к стене, облицовочных панелей — к подконструкции;
• утеплитель.

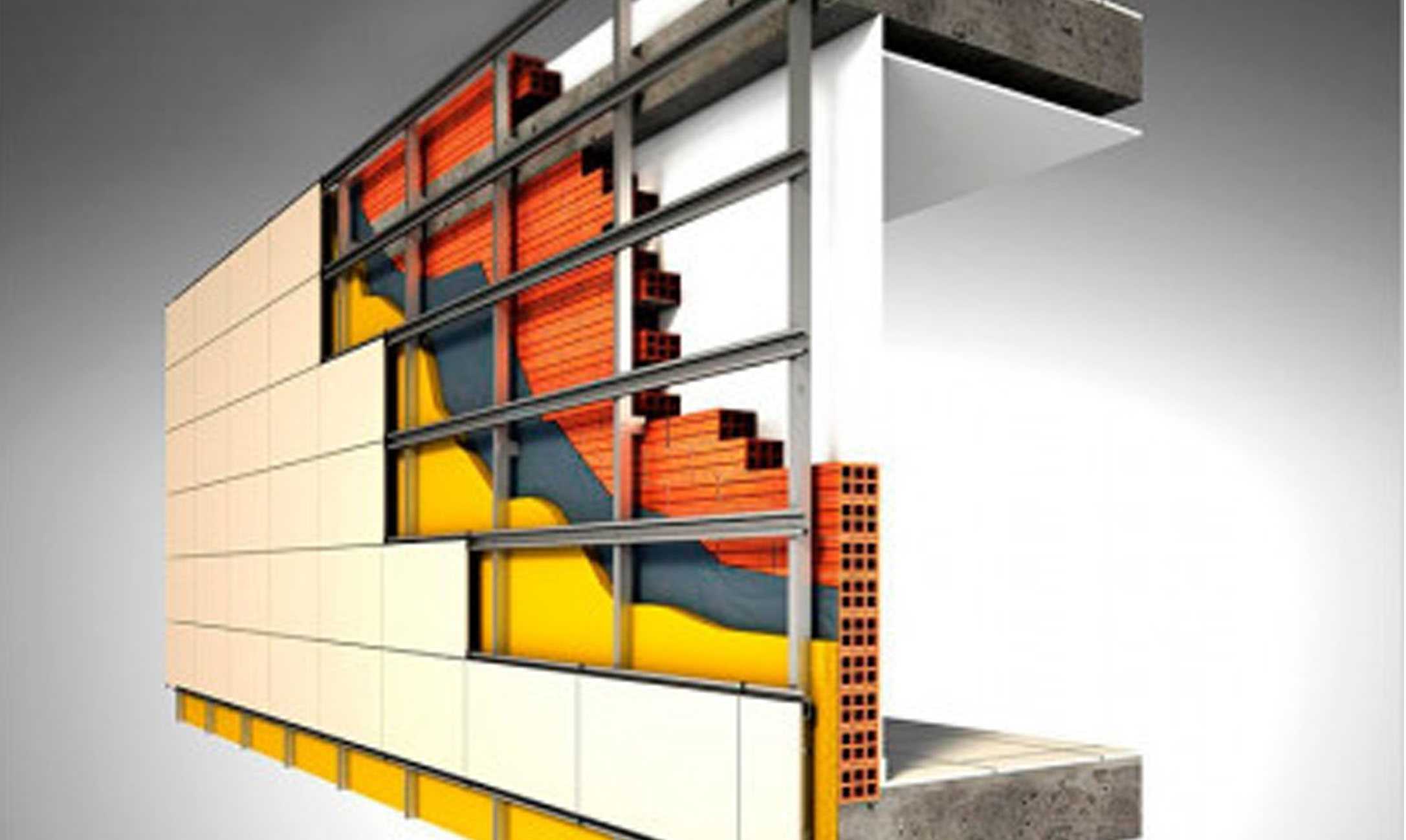

Рисунок 4 — Стена с навесным вентилируемым фасадом [2]

Правильно спроектированный вентилируемый фасад обеспечивает надежный контроль над такими «силами природы», как:

• проникновение дождевой воды;
• ультрафиолетовое излучение солнца;
• давление ветра;
• передача тепла в здание и из него;
• проникновение воздуха;
• движение водяного пара в здание и из него.

Панели облицовки

Облицовочные панели являются первой линией защиты стен здания от различных климатических воздействий. Поэтому их конструкция, материалы и качество изготовления являются очень важными для способности вентилируемого фасада выполнять свои функции. Кроме того, что облицовка защищает конструкцию стены от дождя, она защищает ее от воздействия давления ветра и ультрафиолетового излучения.

Читайте также: Классификация облицовки навесных вентилируемых фасадов

Подконструкция

Подконструкция (подсистема) вентилируемого фасада не только служит несущим каркасом для крепления облицовочных панелей, но и обеспечивает возможность эффективной вентиляции в полости позади облицовочных панелей. Этот вентиляционный зазор обеспечивает дренаж воды, которая попала внутрь фасада, и вентилирование воздуха вдоль задней стенки облицовки. В результате этого происходит эффективное высушивание всей воды, которая просочилась сквозь облицовку, а также вентилирование влажного воздуха, который может скапливаться в воздушном зазоре.

Теплоизоляция

Одной из особенностей вентилируемого фасада является то, что он может быть спроектирован для различных требований по энергопотреблению за счет установки теплоизоляционного материала заданной толщины. Это позволяет добиваться выполнения практически любых требований по сопротивлению теплопередаче, которых требуют современные строительные нормы, особенно для жилых зданий в зимнее время. С другой стороны, это обеспечивает комфортные условия в летнюю жару и экономию энергии на кондиционирование воздуха.

Защита от дождя

По DIN 4108-3 вентилируемые фасады принадлежат к третьему, самому высокому, классу по защите наружных стен от косого дождя. Незначительная влага, которая попадает за облицовочные панели, быстро удаляется через вентилируемое пространство между теплоизоляционным материалом и наружной облицовкой.

Вентиляционный зазор работает как компенсатор наружного давления, обеспечивая, в самых критических условиях, то, что проливной дождь дренирует по задней стенке облицовочных панелей и, таким образом, защищает теплоизоляцию от намокания. Это дает возможность устанавливать вентилируемые фасады с открытыми горизонтальными стыками без снижения степени защиты от дождя.

Читайте также: Дождевая нагрузка на здание

Защита от влаги и конденсации

Благодаря конструкции вентилируемого фасада снижается сопротивление диффузии пара от внутренней стороны стены к наружной. Любая влага, которая образовалась в результате конденсации пара или накопилась в ходе строительства, быстро выводится через вентилируемый зазор. Это, в свою очередь, способствует созданию здорового и комфортабельного внутреннего климата внутри здания.

Огнестойкость

Выбор материалов для различных компонентов вентилируемого фасада зависит от назначения здания. Поэтому по требованию заказчика всегда есть возможность применить материалы, которые относятся к «негорючим» или «трудно горючим», чтобы выполнить требования нормативных документов по пожарной безопасности здания с навесным вентилируемым фасадом.

Молниезащита

В последние годы требования по экранированию и защите IT-систем в зданиях становятся все более важными. Это связано с дополнительными расходами, которые можно значительно снизить за счет применения вентилируемых фасадов. Использование алюминиевой подконструкции может заменить применяемые обычно проводники заземления. Если заказчик выбирает электропроводящую наружную облицовку фасада, то тем самым обеспечивается надежная молниезащита как самого здания, так всей электроники внутри его. Она является очень эффективной как с точки зрения установки, так и с точки зрения технического обслуживания.

Звукоизоляция

Вентилируемые фасады положительно влияют на звукоизоляционные свойства наружной оболочки стены. В зависимости от толщины теплоизоляции, размеров облицовочных плит и доли открытых стыков коэффициент понижения звука может повыситься на 8-14 децибел.

Читайте также:

Защита стен от дождя
Дождевая нагрузка на здание
Механизмы проникновения воды

Источники:

1. http://buildingscience.com/documents/digests/bsd-013-rain-control-in-buildings

2. http://www.vpi-nrw.de/backstage/bks_vpi/documentpool/vpi/aktuell/22-2-vorgehaengte-fassaden.pdf

Почему вентилируемые фасады?

Вентилируемый фасад представляет собой систему наружной ограждающей конструкции сухого монтажа. Он может быть установлен на новых строительных площадках или в зданиях, подвергающихся реконструкции.

Вентилируемые фасадные системы, также известные как двухслойные фасады или экраны от дождя, в значительной степени помогают защитить здания от ветра, дождя и перепадов температуры, сохраняя здание сухим и энергоэффективным.

Система вентилируемого фасада состоит из двух слоев различных фасадов, разделенных воздушной полостью, которая предотвращает проникновение дождевой воды и рассеивает водяной пар изнутри. В то время как внешняя облицовка защищает от дождя и ветра, воздушная полость играет главную роль в системе вентилируемого фасада.

Фасад с естественной вентиляцией приводит к разности температур между лицевой стороной облицовочной панели и воздушной полостью за ней. Это, в свою очередь, создает изменение плотности воздуха, заставляя воздух течь вверх внутри полости, что приводит к эффекту дымохода. Воздушный поток переносит тепло из полости наружу через отверстия в верхней части стены, снижая влажность и повышая эффективность изоляции.

Вентилируемый фасад летом

Повышение температуры внутри полости в летние месяцы создает «эффект дымохода», который выталкивает воздух вверх, тем самым снижая температуру стены, обращенной внутрь здания. Другими словами, он сохраняет здание холоднее.

Вентилируемый   Фасад   Зимой

В холодные зимние месяцы проем в вентилируемом фасаде уравновешивает температуру стены, обращенной внутрь здания, что снижает риск проникновения влаги из конденсация.

Преимущества вентилируемых фасадов

Тепловые

Значительное снижение потребности в ОВК за счет:

• тепло, поглощаемое зданием в жарких погодных условиях за счет частичного отражения солнечной радиации наружный фасад и естественно вентилируемая воздушная полость.
• В холодную погоду вентилируемые стены сохраняют тепло, что снижает потребность в отоплении. Потребление электроэнергии HVAC обычно составляет около 40% от общего потребления здания.

Акустика

Вентилируемые фасадные системы обеспечивают увеличение отражения внешнего шума, при этом в некоторых проектах достигается среднее снижение до 8 дБ. Поскольку основными внешними источниками шума, воздействующими на здания, являются шумы дорожного движения, снижение этого уровня может значительно улучшить комфорт жильцов.

Конструкционный

Вентилируемые фасады не подвержены плесени, грибкам и гниению, что делает их чрезвычайно прочными и практически не требующими ухода. Естественный поток воздуха снизу вверх через полость способствует устранению скопления влаги на фасадах, помогая продлить структурную целостность и, в конечном итоге, срок службы здания.

РЕШЕНИЯ ДЛЯ ВЕНТИЛЯЦИОННОГО ФАСАДА ОТ FAIRVIEW

Облицовочные материалы и системы Fairview соответствуют австралийским стандартам AS4284 и прошли испытания на высокую производительность, энергоэффективность и минимальное техническое обслуживание.

Благодаря тому, что система крепления и тип облицовки являются двумя наиболее важными элементами эффективного вентилируемого фасада, преимущество надежного опыта Fairview предлагает беспрецедентный уровень знаний и понимания систем вентилируемого фасада для австралийских условий.

Команда Fairview готова помочь вам на любом этапе вашего нового проекта сборки или исправления, предоставив непревзойденный процесс контроля качества, технические консультации, совместимые и безопасные продукты и всегда доступные запасы.

УЗНАТЬ БОЛЬШЕ: https://explore.fv.com.au/genesis-fibre-cement-cladding

Полное руководство по строительству

Архитекторы и дизайнеры интерьеров постоянно ищут инновационные решения для улучшения эстетики и повышения энергоэффективности. и продвигать устойчивость в своих проектах. Откройте для себя вентилируемый фасад — передовую технологию ограждающих конструкций, быстро набирающую популярность в архитектуре.

В этом исчерпывающем руководстве рассматриваются многочисленные преимущества, наиболее часто задаваемые вопросы и будущее вентилируемых фасадов. Итак, пристегнитесь и приготовьтесь исследовать увлекательный мир вентилируемых фасадов.

Что такое вентилируемый фасад?

Вентилируемый фасад, двухслойный фасад, дождезащита или система облицовки – это технология ограждающих конструкций, состоящая из наружного и внутреннего слоев, разделенных воздушной полостью.

Этот зазор обеспечивает непрерывный поток воздуха, эффективно снижая теплопередачу и накопление влаги, повышая общую производительность здания и предоставляя различные преимущества.

Компоненты вентилируемого фасада

Система вентилируемого фасада обычно состоит из трех основных компонентов:

• Наружная облицовка : Это внешняя обшивка из таких материалов, как металл, стекло, керамика или дерево, которая защищает здание от атмосферных воздействий и обеспечивает эстетическую привлекательность.
• Воздушная полость: Пространство между внешней обшивкой и внутренним изоляционным слоем, которое способствует циркуляции воздуха, управлению влажностью и регулированию температуры.
• Изоляционный слой: Самый внутренний компонент, обеспечивающий тепловой комфорт и энергоэффективность за счет снижения теплопередачи между внешней и внутренней частями здания.

Почему выбирают вентилируемые фасады?

Преимущество вентилируемого фасада № 1: энергоэффективность

Одним из самых значительных преимуществ вентилируемых фасадов является их способность повышать энергоэффективность здания.

Создавая непрерывный воздушный барьер и используя высокоэффективную изоляцию, эти системы могут эффективно снижать теплопередачу, снижая потребление энергии для обогрева и охлаждения.

Преимущество вентилируемого фасада

№ 2: управление влажностью

Воздушная полость в системе вентилируемого фасада помогает устранить скопление влаги, снижая риск образования плесени и грибка. Эта функция не только улучшает качество воздуха в помещении, но и продлевает срок службы строительных материалов за счет минимизации повреждения водой и коррозии.

Преимущество вентилируемого фасада № 3: эстетическая привлекательность

Вентилируемые фасады предлагают различные возможности дизайна, позволяя архитекторам и дизайнерам интерьеров создавать визуально эффектные экстерьеры, демонстрирующие творческий подход. Варианты бесконечны, от гладких металлических панелей до теплой деревянной облицовки.

Преимущество вентилируемого фасада

№4: акустические характеристики

Благодаря включению звукопоглощающих материалов в фасадную систему вентилируемые фасады могут значительно снизить шумовое загрязнение, создавая более комфортную и спокойную внутреннюю среду.

Вентилируемый фасад Преимущество № 5: Экологичность

Внедрение вентилируемых фасадов может способствовать общей устойчивости здания за счет минимизации энергопотребления, сокращения выбросов парниковых газов и поощрения использования перерабатываемых и экологически чистых материалов.

Раздел 3: Наиболее часто задаваемые вопросы о вентилируемых фасадах

Сколько стоит вентилируемый фасад?

Стоимость системы вентилируемого фасада может существенно варьироваться в зависимости от выбранных материалов, сложности конструкции и масштаба проекта. Однако долгосрочная экономия энергии, снижение затрат на техническое обслуживание и возможность увеличения стоимости имущества часто перевешивают первоначальные инвестиции.

Можно ли дооснастить вентилируемые фасады?

Да, вентилируемые фасады можно модернизировать на существующих конструкциях, предлагая практичное решение для повышения энергоэффективности, управления влажностью и эстетической привлекательности без необходимости капитального ремонта.

Вентилируемые фасады подходят для всех климатических условий?

Вентилируемые фасады очень универсальны и адаптируются к различным климатическим условиям. Благодаря индивидуальному дизайну и материалам эти системы могут эффективно адаптироваться к уникальным тепловым и влажностным условиям различных климатических условий, обеспечивая оптимальную производительность и комфорт.

Как вентилируемые фасады влияют на пожарную безопасность?

Пожарная безопасность является критическим фактором при реализации системы вентилируемого фасада. Хотя воздушная полость потенциально может способствовать распространению пламени, правильная конструкция и огнеупорные материалы могут значительно снизить этот риск. Для обеспечения пожарной безопасности важно проконсультироваться со специалистами и соблюдать местные строительные нормы и правила.

Как обслуживать вентилируемый фасад?

Вентилируемые фасады требуют относительно небольшого ухода из-за своей самовентиляционной природы и устойчивости к повреждению влагой. Периодические визуальные осмотры и очистка внешней оболочки могут помочь сохранить внешний вид и производительность системы. Однако требования к техническому обслуживанию будут различаться в зависимости от используемых материалов и местных условий окружающей среды.

Заключение: будущее за вентилируемым фасадом

Вентилируемые фасады преображают ландшафт архитектуры и дизайна интерьеров, предлагая множество преимуществ, включая повышенную энергоэффективность, управление влажностью, эстетическую универсальность и повышенную устойчивость.
