Плитный фундамент

На данной странице приведена информация о разновидностях плитных фундаментов, их расчетах и технологии обустройства. Вы узнаете, какими преимуществами и недостатками обладает каждый из них, и в каких случаях рационально строить дом на монолитной фундаментной плите.

Оглавление:

  • Что такое плитный фундамент
  • Монолитно плитный фундамент
  • Свайно — плитный фундамент
  • Плитный фундамент плюсы и минусы
  • Расчет плитного фундамента
  • Заказ фундаментных работ

Наша компания занимается возведением фундаментов из железобетонных свай, которые в плане несущей способности, надежности и долговечности превосходят плитные основания. Мы гарантируем оперативное проведение фундаментных работ в строгом соответствии с требованиями строительных стандартов, при этом наши цены значительно ниже, чем стоимость аналогичных услуг у конкурирующих организаций.



Что такое плитный фундамент

Плитный фундамент представляет собой сплошную железобетонную плиту под всем зданием. Он имеет большую опорную площадь и обеспечивает надежную устойчивость здания. Те кто решил предпочесть для постройки дома плитный фундамент, во многом выигрывают, так как экономят свои силы и время. Плитный фундамент хоть и дорогой в своем возведении, но надежен и прочен, требует минимум затрат на земельные работы.

Плитный фундамент еще называют плавающим. В данной статье вы сможете узнать особенности плитного и свайно — плитного фундамента, для каких зданий предназначены эти фундаменты, плюсы и минусы плитного фундамента, а так же вы узнаете как правильно рассчитать бетон для заливки данного фундамента.

Монолитно плитный фундамент

Монолитно плитный фундамент изготавливается из высоко прочного бетона. Для армирования используются металлические прутья диаметром от 12 до 16 миллиметров.

Такого типа фундаменту не страшны сезонные перепады температуры и передвижения грунта, поскольку фундамент двигается вместе с ним, в свою очередь дом имеет сплошное основание и таким образом защищен от разрушений.

При всех своих достоинствах монолитная фундаментная плита является одним из самых дорогостоящих видов фундамента, что обуславливается большим количеством затрат расходных материалов — бетона и арматуры, необходимых для ее возведения.

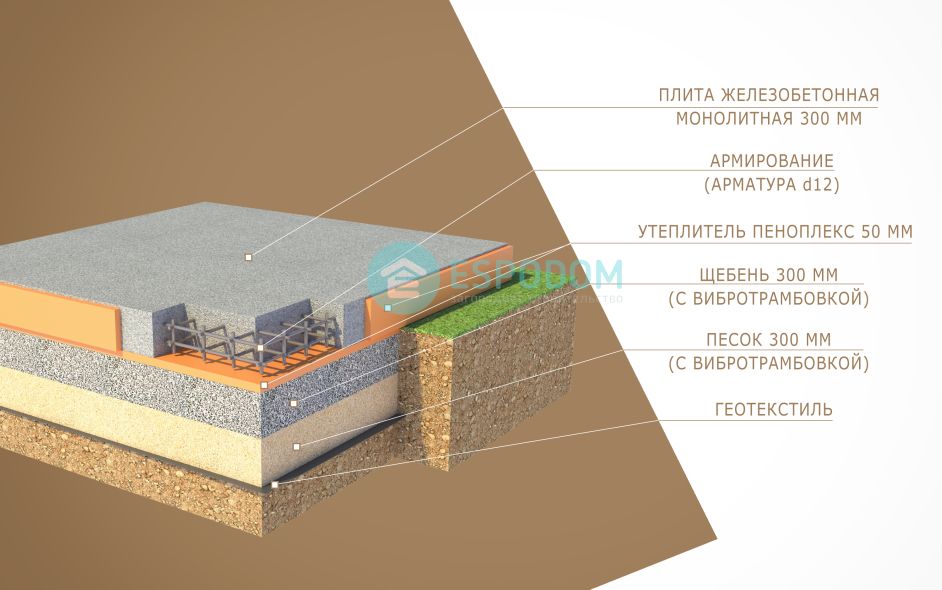

Рис: Плавающий плитный фундамент

Плитный фундамент рационально возводить при строительстве домов в грунтовых условиях, где классический ленточный фундамент не будет обладать требуемой надежностью и устойчивостью:

  • В заболоченной, илистой и торфяной почве;
  • В склонной к морозному пучению почве, обладающей высоким уровнем грунтовых вод;
  • В подвижном грунте, оказывающем на фундамент горизонтальные нагрузки.



Важно: минимальная толщина фундаментной плиты составляет 30 сантиметров, она может доходить до 1 м., однако обустройство плиты таких размеров требует больших вложений финансовых средств, ввиду чего рациональнее предпочесть фундамент на железобетонных сваях.

Рис: Схема заглубленного плитного фундамента

В зависимости от расположения фундаментная плита может быть плавающей (размещенной на поверхности грунта), что применимо лишь в условиях высокоплотной, не склонной к усадке почвы, либо заглубленной (опущенная в грунт на 3/4 своей толщины). При таком подходе под плитой насыпается слой песка толщиной 20-30 см, который препятствует усадкам почвы под весом здания и защищает фундамент от выталкивающего воздействия пучения.

При обустройстве подвального этажа фундаментная плита формируется на дне котлована, а по ее боковым контурам размещаются железобетонные плиты, выполняющие функцию стен подвала и несущей конструкции под цокольное перекрытие.

Рис: Строительство плитного фундамента с подвальным этажом

Процесс возведения монолитного плитного фундамента осуществляется в следующей последовательности:

  • Выполняется разметка контуров плиты с помощью досок обноски либо арматурных колышек, между которыми натягивается бечевка;
  • Производится вертикальная разработка грунта — котлован под малозаглубленную плиту может создаваться вручную, при закладке углубленной плиты под подвальный этаж для рытья котлована привлекается спецтехника;
  • На дне котлована формируется песчаная подушка, состоящая из двух слоев — песка и щебня. Толщина слоев должна быть одинаковой (от 10 до 20 см., в зависимости от плотности и степени пучинистости почвы). Первым слоем подсыпается песок, который увлажняется и уплотняется трамбованием;

Рис: Уплотняющая подсыпка под плитный фундамент

  • Из строганных досок толщиной 3-4 см. создается опалубка, которая устанавливается по периметру котлована. Отдельные доски сбиваются в щиты, которые при установке фиксируются с помощью откосов и подсыпки грунтом;
  • К внутренним стенкам опалубки прибивается клеенка, которая будет предотвращать утечку бетонного молочка сквозь щели между досками;

Рис: Опалубка под фундаментную плиту

  • Клеенкой также устилается дно котлована, после чего на нем заливается и выравнивается слой бетона толщиной 2-3 см. После того как бетон отвердеет, его поверхность покрывается битумной мастикой, что необходимо для гидроизоляции при заливке основной фундаментной плиты;

Рис: Подбетонка плитного фундамента



  • На подбетонке формируется пространственных армокаркас, состоящий из двух продольных контуров арматуры, соединенных между собой вертикальными перемычками. Шаг продольных прутьев в каркасе составляет 20 см. Между боковыми контурами каркаса и стенками плиты должно быть расстояние как минимум в 5 см. Для фиксации армокаркаса применяется сварка либо вязальная проволока;

Рис: Армокаркас плитного фундамента



  • Производится заливка фундаментной плиты бетоном класса М200-М300, после заполнения опалубки смесь уплотняется вибрированием и выравнивается по одному уровню.

Рис: Заливка фундамента бетоном

Свайно — плитный фундамент

Свайно — плитный фундамент — это фундамент в основе которого лежат сваи, а поверх свай жестко закреплена монолитная железобетонная плита. Такого типа фундамент выделяется на фоне других своей высокой прочностью, устойчивостью и используется при возведении многоэтажных домов. Возведение подобного фундамента требует специализированных знаний и расчетов.

Смотрите так же:

Винтовый сваи, плюсы и минусы       Ленточный фундамент, технология

Использование свай в качестве опор под монолитную плиту позволяет строить такое основание в любых типах грунтов. Плита в данном случае выполняет функцию ростверка — обвязки, которая соединяет отдельно стоящие сваи в единую конструкцию и препятствует их наклонам под воздействием горизонтальных сдвигов почвы.

Свайные опоры переносят нагрузку, исходящую от здания и веса самой плиты, на глубинный пласт высокоплотного грунта, тем самым предотвращая риск усадки фундамента из-за недостаточного сопротивления поверхностной почвы. За счет того, что опорная подошва свай располагается ниже пласта пучинистого грунта, плитный фундамент не подвергается выталкивающим воздействиям морозного пучения.

Рис: Схема свайно-плитного фундамента





Важно: инженерные расчеты показывают, что около 80% всей приходящейся на фундамент нагрузки распределяется между сваями и лишь 20% приходится на железобетонную плиту. В качестве опор используются забивные сваи квадратного сечения от 30*30 до 40*40 см.

Рис: Забивка свай для фундаментной плиты

Технология обустройства свайно-плитного фундамента выполняется в следующей последовательности:

  • Производится разметка фундамента — отмечаются точки погружения каждой сваи, их нулевой уровень (высота по которой будут выравниваться сваи после забивки) и боковые контуры плиты;
  • Сваи распределяются на расходные склады по периметру фундамента с помощью стрелового крана;
  • Копровая установка перемещается на место забивки первой сваи и лебедкой подтягивает к себе железобетонную конструкцию;
  • Вспомогательный персонал осуществляет строповку сваи стальными канатами, после чего копр поднимает столб и устанавливает его на точку забивки;
  • Свая закрепляется в направляющих узлах копровой мачты и сопрягается с наголовником дизель-молота;
  • Молот начинает наносить по свае удары, под воздействием которых конструкция погружается в грунт. Забивка ведется до наступления проектного отказа, после чего свая отсоединяется от молота и копр переезжает на место следующего погружения;
  • По завершению монтажа свайного поля выполняется выравнивание опор по нулевому уровню с помощью сваерезки, при этом их арматура остается неповрежденной, разрушается лишь бетонное тело сваи;

Рис: Обрезка железобетонных свай

  • По периметру фундамента устанавливается опалубка, стенки которой устилаются гидроизоляционным материалом;
  • Подсыпается уплотняющая песчаная подсыпка толщиной 10-20 см. На подсыпке размещается гидроизоляция и заливается слой подбетонки толщиной 2-3 см;
  • Создается армокаркас плиты, к арматуре которого привариваются выступающие из свай стержни;
  • Фундаментная плита заливается бетоном, после заливки смесь уплотняется вибрированием.

Рис: Заливка бетоном свайно-плитного фундамента

Важно: на свайно-плитном фундаменте возведено большинство жилищных и промышленных зданий высотой свыше 5-ти этажей — это один из наиболее надежных и долговечных видов железобетонных оснований.

Плитный фундамент плюсы и минусы

Монолитно — плитный фундамент это самый затратный по количеству используемого бетона и арматуры. По этой лишь причине он редко используется в частном строительстве, так ка каждый застройщик стремится к экономии на материалах. Это единственный минус плитного фундамента.

Положительные стороны плитного фундамента:

  • такой фундамент долговечен,
  • требует минимум земляных работ,
  • располагается под всем зданием,
  • предохраняет здание от разрушений,
  • может нести нагрузки нескольких этажей возводимого здания,
  • ему не страшны сезонные перепады температур и движения грунта.

Расчет плитного фундамента

Расчет фундаментной плиты заключается в определении ее толщины исходя из нагрузок, которые будет испытывать фундамент во время эксплуатации и несущей способности почвы на строительной площадке.

Важно: согласно действующим СНиП минимально допустимая толщина плиты под дома из среднетяжелых стройматериалов — пенобетона, газосиликата, бруса и сруба, составляет 25 см. , под здания из кирпича — 30 см.

Чтобы собрать нагрузки на фундамент необходимо определить массу здания, которая состоит из веса конструктивных элементов дома — стен, перекрытия и кровли.

Рис: Удельный вес конструктивных элементов дома



Также нужно знать несущую способность грунта на строительной площадке. В идеале данная величина определяется в результате геодезических изысканий, однако при невозможности их проведения можно воспользоваться нижеприведенной нормативной таблицей.

Рис: Нормативная несущая способность разных видов грунтов



В качестве примера произведем расчет толщины фундаментной плиты под двухэтажный дом из кирпича площадью 9*9 м. общей массой в 210 тонн, возводимый на песчаной почве с несущей способностью в 3.6 кгс/см2.

  • Исходя из площади здания и характеристик почвы рассчитываем требуемую нагрузку на грунт (совокупный вес дома и фундаментной плиты): 81000 см2 *3,6 кгс/м2 = 291,6 тонн.  Если фактическая нагрузка окажется меньше расчетной, фундамент может деформироваться из-за неуравновешенных сил пучения, большей — велик риск усадки грунта под весом строения;
  • Высчитываем, какой вес должна иметь фундаментная плита, чтобы обеспечивалась требуемая нагрузка на почву: 291,6 — 210 = 81,6 тонн;
  • Определяем количество кубометров бетона, необходимых для заполнения плиты данной массы (вес 1 м3 бетона — 2.7 тонн): 81,6/2,7 =  30,2 м3 бетона;
  • Объем в 30,2 м3 при размерах фундаментной плиты в 9*9 м., согласно формуле кубатуры бетона, заполнит толщину в 36 см.

В результате расчетов мы получаем требуемую толщину плитного фундамента в 36 см.

Полезные материалы

Особенности проектирования ЖБ фундаментов

Правильное проектирования фундамента на железобетонных сваях — основополагающее его надежности.



Усиление фундамента сваями

Укрепление фундаментного основания сваями, позволят продлить эксплуатационный срок сооружения.



Фундамент под беседку

Возведение беседки обусловлено необходимостью обустройства недорогого, универсального и надёжного фундамента.





Заказ фундаментных работ

И так, если же вы предпочли плиточный фундамент для постройки своего дома, вам необходимо обратится за помощью профессионалов. Наша компания предоставляет услуги по строительству свайных фундаментов частным лицам и организациям. Специалисты нашей компании произведут все необходимые замеры под будущее строительство, составят проектную документацию и смету, а также определят необходимую плотность бетона и необходимую для строительства арматуру.

Обращайтесь!

  1. Видео наших работ
  2. Наши контактные данные





Наша компания занимается фундаментными работами — обращайтесь, поможем!



ПЛИТНЫЙ ФУНДАМЕНТ — технологии строительства коттеджей от «Миллениум»

Плитный фундамент представляет собой плиту из железобетона, толщина которой колеблется от 20-ти до 40-ка см. Укладывают эту плиту на своеобразную «подушку» из песка или щебня (предварительно очень хорошо утрамбованного), причем грунт под ней должен быть выровнен вручную.

Плитный фундамент возводят при постройке как небольших и легких, так и массивых зданий, несмотря на то, что он относится к виду мелкозаглубленных или незаглубленных фундаментов. Он великолепно выполняет свою функцию на самых сложных, неустойчивых грунтах. Чаще всего при устройстве плитного фундамента монолитную плиту делают прямо на месте постройки. Существует и другой способ – возведение сборного плитного фундамента. В этом случае приобретаются готовые дорожные плиты, укладываются и укрепляются с помощью цементной стяжки. Но сборный фундамент используют нечасто – ведь, помимо того, что приходится идти на излишние затраты (транспортировка плит, строительная техника для их монтажа, и так далее), сборный плитный фундамент значительно уступает монолитному в прочности и долговечности.

Монолитный плитный фундамент особенно популярен в частном строительстве и при постройке небольших зданий. Он относительно прост в изготовлении, хотя и является одним из самых дорогих. Кроме того, так как такой фундамент опирается на грунт практически всей своей площадью, он обладает серьезной несущей способностью.

Еще одно неоспоримое достоинство плитного фундамента – это почти 100% -ая гарантия того, что здание не начнет разрушаться при самых неприятных погодных условиях. Дело в том, что даже если в холодное время года неровный грунт начнет вспучиваться, монолитная плита фундамента может двигаться вверх и вниз вместе с грунтом. Обитатели дома этого даже не заметят – амплитуда движений минимальная.

Но главное достоинство плитного вида фундамента – это, конечно, возможность возведения его на сложных, непредсказуемых грунтах. Подобная конструкция не требует трудоемких и глубоких земляных работ, что приходится очень кстати там, где грунт глубоко промерзает или наличествуют близкие грунтовые воды.

Устройство плитных фундаментов оптимально в следующих случаях:

  1. В проекте сооружения не предусмотрен подвал и высокий цоколь. В этом случае устройство именно плитного фундамента является наиболее целесообразным.

  2. Сложные грунты – болотистые, глубоко промерзающие или просто неустойчивые, считаются серьезным основанием для возведения плитного фундамента.

  3. Нередко в частном строительстве такой фундамент предпочитают из-за его экономичности – ведь он одновременно является и основанием пола.

Если при заливке бетона для устройства плитного фундамента вовремя позаботиться о его морозоустойчивости (с помощью специальных присадок или других известных способов), он сохранит прочность даже в самую морозную и затяжную зиму. Такой тип фундамента считается не плохим вариантом для северных областей европы.

Непосредственно под плитой фундамента обязательно устраивается тепло- и гидроизоляция. Для этой цели используют различные материалы, но самым популярным на сегодняшний день является экструдированный пенополистирол. Этот материал – отличная альтернатива применявшемуся раньше пенопласту. Он очень долговечен, не подвержен распаду, и прекрасно сохраняет тепло. В основном применяют экструдированный пенополистирол в качестве наружного утеплителя для стен и полов подвальных помещений, а также из него изготавливают специальную теплоизоляцию непосредственно для плитных фундаментов.

Теплоизоляция фундамента производится по следующему принципу: на заранее выполненной бетонной или песчаной подготовке укладывают слой пенополистирола и гидроизоляционный слой, и только потом на нее устанавливают опалубку и заливают бетон. Таким образом, монолитная плита прекрасно защищена от замерзания и возможного воздействия подземных грунтовых вод.

Устройство монолитного плитного фундамента – этапы работы

  1. Расчет фундаментной плиты.

Расчет плитного фундамента должны производить исключительно специалисты – причем, в идеале, этот процесс требует участия как инженеров-проектировщиков, так и специалистов-геологов. Обязательно учитываются такие факторы, как распределение потенциальной нагрузки по плите, возможная усадка, крены, а также опасность деформации.

  1. Земляные работы.

С помощью строительной техники или вручную снимается рассчитанный слой грунта. Площадь и глубина выемки предусмотрена проектом.

  1. Изготовление «подушки» из щебня или песка.

Каждый укладываемый слой одного из этих материалов (толщина не должна быть менее 10 см) трамбуется с помощью вибрационного устройства и проливается водой.

Если имеется такая возможность, перед устройством песчаной подушки желательно установить барьер из слоя специального геотекстильного материала (например, «Дорнит»), препятствующего погружению песка или щебня в нижележащий слой грунта или глины.

  1. Монтаж коммуникационных систем.

На этом этапе монтируются вводные коммуникации, такие, как водопровод, канализация и так далее.

  1. Бетонная подготовка.

Подушка из песка или щебня укрепляется стяжкой, отлитой из цементного раствора. Толщина стяжки составляет около 10-ти см.

  1. Гидроизоляция.

Поверх бетонной стяжки настилают гидроизоляционный слой из специальных рулонных материалов, причем, во избежание просачивания влаги в будущем, швы непременно должны быть тщательно спаяны с помощью пропановой горелки или же паяльной лампы. Края гидроизоляционного полотнища должны быть достаточно велики для того, чтобы обернуть ими торцы фундаментной плиты по всему периметру (чтобы обеспечить герметичность, их тоже следует припаять).

  1. Теплоизоляция.

Далее, поверх гидроизоляционного ковра, укладываю теплоизоляционный слой (лучше всего выполнять его из экструдированного пенполистирола). Иногда, пытаясь сэкономить, заказчики отказываются от теплоизоляции фундаментной плиты. Но в результате, расходы на дополнительное отопление дома, скорее всего, превысят сэкономленную сумму.

  1. Каркас из арматуры.

Перед заливкой бетона для устройства монолитной фундаментной плиты, монтируется арматурный каркас. Состоит данный каркас из двух сеток, выполненных из арматуры 12-16 мм, верхняя из которых находится 5-ю см ниже, чем предполагаемая верхняя плоскость фундаментной плиты, а нижняя сетка расположена на 5 см выше, чем теплоизоляционный слой из экструдированного пенополистирола.

  1. И наконец, заключительный этап устройства монолитного плитного фундамента – это установка опалубки, и, собственно, заливка бетона.

Строительные материалы для плитных фундаментов.

Гидроизоляционные материалы.

Для защиты монолитного фундамента от проникновения влаги, обычно используются рулонные гидроизоляционные материалы. Существуют совсем недорогие варианты, такие, как обыкновенные гидростеклоизолы, выполненные из строительного битума. Но лучше предпочесть более дорогостоящие, но и более качественные битумно-полимерные материалы, которые не боятся ни жары, ни сильного мороза.

Арматура.

Арматуру для устройства плитного фундамента применяют самую стандартную. Однако, если планируется использовать при изготовлении арматурного каркаса электросварку, предпочтительна арматурная сталь класса не ниже, чем А500С.

Бетон.

Для бетонирования монолитной фундаментной плиты, рекомендуется применять морозостойкие марки бетона, класс прочности которого является не ниже, чем класс М300 (В22, 5).

Если для данной местности характерным явлением можно назвать высокие грунтовые воды, имеет смысл задуматься о применении сульфатостойкого типа бетона.

Мой ремонт фундамента | Можно ли отремонтировать плавучий фундамент

Независимо от того, говорите ли вы о плавающем или плитном фундаменте, определение одинаково. Плавающий или плитный фундамент — это фундамент, в котором не используются фундаменты, а фундамент представляет собой залитую бетонную плиту, которая простирается чуть ниже линии промерзания (глубина в почве, до которой грунтовые воды, скорее всего, промерзнут). Плитный фундамент также называют плавающим фундаментом, потому что фундамент «плавает» над землей и перемещается по мере того, как грунт под плитой расширяется и сжимается. Плитный фундамент очень распространен в гаражных полах, поэтому, если вы видите, что пол вашего гаража треснул, это может означать, что ваш плавающий фундамент нуждается в ремонте.

При заливке плитного фундамента инженерные коммуникации — водопровод, электричество, отопление, кондиционирование и т. д. — устанавливаются под плитой, а затем грунт засыпается для поддержки плавающего фундамента. Однако по мере того, как засыпанный грунт со временем уплотняется, плитный фундамент будет оседать, потому что он теряет поддержку, обеспечиваемую грунтом под ним. Когда ваш плавучий фундамент осядет, вы заметите несколько признаков, которые означают, что пришло время вызвать специалиста по ремонту жилого фундамента.

Признаки того, что ваш плавучий фундамент нуждается в ремонте

Когда ваш плавучий фундамент начнет оседать, вы можете заметить, что на вашем участке начинают появляться следующие знаки:

  • Двери заедают и заедают
  • Опасности споткнуться или наклонный пол
  • Зазоры плинтуса
  • Трещины в полу

Обычно плавучие фундаменты представляют собой один большой бетонный элемент, но в некоторых старых домах плитный фундамент не так усилен, как в более новых постройках. Это может означать, что одна сторона плавающего фундамента оседает быстрее, чем другая, вызывая опасность споткнуться, трещины в полу или ощущение «наклона» пола, потому что он больше не ровный.

Щели в ваших плинтусах (ссылка: https://www.myfoundationrepairs.com/gaps-spaces/) и торчащие двери (ссылка: https://www.myfoundationrepairs.com/door-window-problems/) также указывают на тонущий плавучий фундамент. Когда плита оседает, она отрывает полы от стен и дверей, в результате чего плинтусы, прикрепленные к стене, вытягиваются. Дверные заедания также становятся неравномерными, из-за чего ваши двери начинают заедать.

Решения для ремонта плавучих фундаментов

Хорошей новостью для решения проблем, вызванных оседанием плавучего фундамента, является то, что существует множество различных решений для ремонта плавучих фундаментов. К ним относятся:

  • Выравнивание бетона: Этот метод ремонта включает введение пенополиуретана под бетонную плиту для создания прочного поддерживающего слоя под бетоном.
  • Спиральные сваи: эти сваи напоминают большие винты, которые вкручиваются в бетонную плиту, чтобы укрепить ее и предотвратить дальнейшее оседание.
  • Гидравлические опоры для подъема плит: Когда у вас есть плита, которая проседает или оседает, гидравлические опоры для подъема плит используются для подъема и стабилизации фундамента путем переноса веса плиты с земли на опоры.
  • Стальные сваи: Стальные сваи или стальные нажимные сваи помогают с осадкой фундамента, поднимая фундамент на его первоначальную высоту, возвращая утраченную высоту и придавая фундаменту устойчивость, на которую можно опираться.

Свяжитесь с My Foundation Repairs сегодня, чтобы получить бесплатное предложение по ремонту фундамента жилого дома. Мы можем помочь вам определить проблемы с фундаментом, определить наилучший план действий и профилактические методы, соответствующие бюджету и ситуации вашей семьи.
