Вентиляция на мансардном этаже

Автор Евгения На чтение 25 мин. Опубликовано 01.03.2020

Вентиляция на мансардном этаже

Вентиляция мансарды

Вентиляция мансарды крайне необходима не только для комфорта в помещении, от её наличия зависит как срок службы крыши, так и жилого помещения. Итак, для чего необходимо вентилировать чердачное пространство? Как всем известно, любая жилая часть дома должна быть обеспечена доступом свежего воздуха. А это невозможно без хорошей вентиляции, особенно на чердаке.

Все люди в ходе своей жизнедеятельности выделяют в окружающую среду влагу. Зная законы физики, легко догадаться, что теплый и влажный воздушный поток стремятся подняться наверх. В данной ситуации к потолку комнаты. Такой воздух начинает проникать в мелкие расщелины, далее в подшивку и в утеплитель крыши. По большей части, для утепления используют минеральную вату, а она очень хорошо впитывает в себя влагу и становится мокрой. В таком виде утеплитель минимально выполняет свои исходные функции. Не осевшая в вате влага и пары поднимаются к кровельному материалу, а это приводит к коррозии и может разрушить кровлю.

В том случае, когда чердачное помещение не используется в качестве жилого, вентилировать его крайне необходимо. Поскольку без этого возникает риск развития микробов и различных грибков. Вентиляция мансарды требуется и тогда, когда само мансардное помещение соединяется с другим этажом лестничным проходом.

Вентиляция и её функции

Вентиляция важна для комфортного проживания дома в любое время года. Летом она помогает избавиться от духоты, а в осенне-зимний период спасает от лишней влаги и холода. Очень важно правильно установить вентиляцию, поскольку:

Она не допускает скопление под крышей влажности, благодаря чему теплоизоляционный слой остается полностью сухой и сохраняет свои изначальные свойства по сбережению тепла;
В хорошо вентилируемом помещении минимально возможно появление плесени и вредного грибка, которые могут сильно повредить деревянные обрешетки и стропильную систему крыши;
Правильно обеспеченная вентиляционная система не позволит кровельным материалам сильно нагреваться под палящим солнцем;
Хорошая вентиляция уберегает от коррозии металлочерепицу, так как не дает влаге скапливаться, особенно в дождливое время года;
В зимний период времени она препятствует образованию наледи и сосулек под карнизом мансарды и обшивкой крыши;
Хорошая вентиляция существенно экономит расходы на обогрев мансардного помещения в период холодов и на охлаждение в жаркий сезон.

Правильная вентиляция мансардного помещения

Если чердачное пространство является жилым, то крайне важно правильно оборудовать не только приток свежего воздуха, но и организовать его отток. Для вентилирования мансарды часто используются обычные окна или приточные клапаны. Их площадь должна быть 1:500 от площади самого помещения, исходя из строительных нормативов.

Но, к большому сожалению, метод естественного вентилирования пространства очень сильно зависим от погодных условий. К примеру, в зимний период из окон и клапанов может очень сильно тянуть холодный воздух, а летом вообще произойти его застой. Однако все это легко исправить с помощью принудительного воздухообмена.

Собственноручно обеспечить систему вентилирования кровли можно с помощью механики. В этом случае, все каналы вентиляции соединяются в один, который выводится через фронтон или крышу на улицу. Здесь тягу обеспечивает общий вентилятор. Его мощность напрямую зависит от площади мансардного помещения.

Такой способ вентиляции является весьма затратным, поскольку вентилятор придется держать включенным постоянно.

Крыша и её сборка

Крышу на мансардном этаже вентилирует движение потоков воздуха, расположенных под материалом кровли. Эти потоки поднимаются вверх, то есть к коньку крыши. Порой для хорошей вентиляции вполне достаточно правильной сборки крыши, но временами необходимо применить дополнительные устройства.

Правильную вентиляцию кровельного пирога обеспечивает создание вентиляционных зазоров. Помимо этого важно и расположение слоев. Если рассматривать кровельный пирог изнутри мансарды, то он должен конструироваться так:

Потолочная обшивка;
Пароизоляция, которая необходима для сохранения теплого воздуха внутри мансарды, также она не допускает попадание влаги на утеплитель. Важно оставить между обшивкой и пароизоляционной пленкой около 5 см, но к самому утеплителю пленка должна примыкать вплотную;
Утеплитель, который наиболее часто изготавливается из минеральной ваты, которая укладывается между стропилами;
Слои, состоящие из контробрешётки и обрешётки. Они и сформировывают зазор, необходимый для беспрепятственного прохождения потоков воздуха. При недостаточной толщине стропил пространство между ними наращивают, используя дополнительные бруски.
Пленка гидроизоляции. Такая пленка способна пропускать в пространство под кровлей испарения, идущие изнутри помещения, но при этом удерживать влагу, поступающую снаружи. Происходит это благодаря особой структуре плёнки, она микроперфорирована.
Завершающий слой – сам кровельный материал. Между ним и предыдущим слоем также оставляется зазор, необходимый для вентилирования кровли.

Очень важно оставить небольшой выход для потоков воздуха. Располагается он у конька крыши. Делается это при помощи дополнительных кровельных аксессуаров.

Дополнительные кровельные аксессуары

Коньковый аэратор является тем самым дополнительным устройством, которое способствует выходу воздушных потоков и находится у конька. Располагают такой аксессуар вдоль всего верхнего ребра крыши. Все щели аэратора прикрываются решеткой. Это не допускает проникновение внутрь различного мусора и насекомых. Коньковый аэратор совместно с карнизными продухами превосходно вентилируют пространство под кровлей.

Стоит помнить о том, что при закрытии карнизных свесов необходимо оставить небольшие зазоры для воздуха. Рекомендуется использовать в этих целях пластиковые или же металлические софиты с небольшими отверстиями. Такой способ один из самых простых, но довольно эстетичных с виду.

В ситуации, когда вентиляцию мансарды нужно монтировать самостоятельно у готового дома, в карнизные свесы монтируются вентиляционные сетки. Их можно приобрести в любом специализированном магазине. В том случае, если необходимо сделать верхние продухи в полностью собранной крыше, где конек закрыли, используют аэраторы.

Кровельный аэратор представляет собой трубу из пластика, наверху которой расположен зонтик. Его можно установить на любой крыше.

Кровельные продухи и их величина

Неверным является предположение о том, что кровельные продухи имеют площадь определенного размера. Это большое заблуждение, которое может сделать процесс вентилирования кровли неэффективным.

Необходимый размер и количество продухов напрямую зависят от площади и геометрического строения кровли. Их площадь должна быть не менее чем 200 см. кв. на один метр площади крыши. Однако и это лишь примерная цифра. Наиболее точно рассчитать эту цифру можно при помощи такой формулы: площадь вентиляционного продуха должна равняться 0,05% площади двухскатной крыши.

Число, получившееся в итоге, нужно немножко увеличить. Это необходимо, поскольку при монтаже кровельного пирога вентиляционный зазор может сузиться. А это препятствует прохождению воздушных потоков.

Следует учесть и тот факт, что сложные элементы на крышах также препятствуют нормальному воздухообмену в кровельном пироге. Для устранения и увеличивается изначальная ширина.

Способы вентилирования

Таких способов два:

Основное различие между способами заключается в системе раскладки и в типе гидроизоляционного материала.

При первом способе гидроизоляционный материал укладывается на слой утеплителя. Но при этом применяется гидроизолянт на основе мембранной ткани. Мембраны в этом случае должны пропускать не более 100 гр. влаги на 1 м.кв. за сутки.

Во втором случае гидроизоляционный материал укладывается с обеих сторон утеплителя, не прикасаясь к нему. Преимущество данного способа заключается в том, что влага, поступающая из жилых комнат, конденсируется на поверхности пленки и стекает вниз, а влажность, поступающая сверху, будет обсушиваться на ней воздушным потоком.

Способы и правила обустройства вентиляционной системы мансарды

Мансардой по сути называется жилое помещение, располагающееся на чердаке, как правило с наклонным потолком. Главное отличие от чердака – то, что мансарда является жилым помещением на последнем этаже здания, тогда как чердак обычно используется для хранения различных предметов.

Вентиляция даже небольшого мансардного помещения не менее важна, чем вентилирование комнат. Нарушение микроклимата в мансарде может привести к серьезным последствиям в частном доме в целом. Например, появление плесени в мансарде деревянного дома может привести к гниению древесины на низ стоящих этажах.

Обязательно ли нужна вентиляция мансардного этажа, и почему?

Обустроить вентиляционную систему в чердачном пространстве нужно обязательно, так как она позволяет решить сразу несколько весьма серьезных проблем с микроклиматом. При этом обустроить ее можно своими руками со сравнительно небольшим бюджетом на работы.

Последствия отсутствия вентиляции в мансарде

Правильно сделанная вентиляция чердака решает следующие проблемы:

Устранение излишней влаги и предупреждение появления сырости в теплоизоляционных (утеплительных) материалах. То есть вентиляция защищает теплоизоляционные материалы от износа и функциональных повреждений.
Существенное снижение вероятности появления и скопления колоний грибков и плесени, что создает дополнительную защиту для деревянных предметов кровли (а также защищает здоровье живущих в здании).
Защита от заноса слишком нагретых воздушных масс в здание в периоды с сильной жарой (зноем) во внешней среде (на улице).
Защита от скопления влаги, и, как следствие, защита коррозийных явлений, которые могут повредить металлические конструкции.
Защита от появления сосулек под карнизом в зимний период (особенно при лютых морозах).
Существенная экономия на электроэнергии, требующейся для оптимального прогрева мансарды на зимний и, иногда, осенний периоды (в общем, при холодном времени года).

Схемы и варианты вентиляции мансарды

Конкретный вид и масштаб вентиляционной системы (если быть точнее, его подбор) для мансарды зависит от нескольких факторов. Учитывать при планировании схемы того, как делать вентиляцию мансарды, нужно следующие факторы:

жилая ли это мансарда или нет;
утепленная она или нет;
как часто там будут находиться люди;
какой ее размер (большое это помещение или нет).

Никаких универсальных способов организации вентиляционной системы для чердака нет, в каждом конкретном случае следует исходить из перечисленных выше факторов.

Естественная, с аэраторами

Эффективность естественного вида вентилирования для мансарды напрямую зависти от того, насколько точно («по учебнику») были уложены изоляционные материалы. Основным и обязательным правилом укладки утеплительных материалов является оставление вентиляционных пространств в межслойных сегментах применяемого материала и непосредственно в подкровельной области.

Делать вентиляцию мансарды нужно еще на этапе строительства крыши

Проще говоря, должно оставаться свободное вентиляционное пространство и между каждым слоем применяемого утеплителя, и непосредственно под поверхностью крыши здания. Механизм работы естественного вентилирования основан на природной (что и есть естественная) тяге.

Природная тяга с легкостью обеспечивает постоянный приток свежего воздуха извне. При этом общая площадь вентканалов должна быть около 0,2% всей площади мансарды. В большинстве случаев целесообразно использовать вариант монтажа вентиляции, при котором вывод вентканалов проводится через фронтоны.

Данный способ организации вентиляционной системы может быть использован для некаменных сегментов кровли.

Естественная, со слуховыми окнами

Реализуя данный способ вентилирования и проводя монтаж слуховых окон, следует руководствоваться нормативами, предписанными в СниП 2-26 и СниП 21-01. Данные нормативы гласят:

установка слуховых окон допускается только при скате крыши не менее 35 градусов;
минимальные габариты створок должны составлять 0,6х0,8 метров;
регламентированные габариты слуховых окон – 1,2х0,8 метров.

Формы слуховых окон, монтируемых в частном здании, могут быть самых различных форм, и в конечном счете зависят от общего стиля постройки. Установка слуховых окон проводится с применением каркасов еще на этапе строительства крыши, вместе составляя единую конструкцию.

Вентиляционная система, выполненная на основе применения слуховых окон, существенно улучшает эстетический вид крыши, а также улучшает ее базовую функциональность. В большинстве случаев для односкатной крыши лучшим вариантом будет применение окон с 1 наклонной плоскостью.

Схема монтажа достаточно проста: 2 бруса крепятся на требуемом регламентом расстоянии и затем фиксируются за счет вертикальных стоек, которые стыкуются вверху перемычкой. Затем внешние боковые стороны должны быть обшиты облицовкой, а в конце по стороне фасада монтируется декоративная (с любым стилем на усмотрение владельцев здания) решетка.

Правила обустройства вентиляции мансарды (видео)

Принудительная, с вытяжным вентилятором

Учитывая сравнительно небольшую площадь подавляющего большинства мансард, принудительный приток им не нужен. Примерно в 95-99% случаев достаточно будет монтажа принудительной системы вытяжки.

Как сделать приток – зависит от ряда обстоятельств, но в большинстве случаев подходит классическая схема. При классической схеме приточная система организуется через зазоры, окна (за счет микропроветривания или просто открытия окна, через гребенку), оконные клапаны или же по системе воздуховода, если он есть.

Схема вентиляционной системы мансарды

Вытяжная система организуется в виде изолированной/отдельной прямо на улицу (труба с вентилятором, который выдувает воздух из мансарды на улицу), либо по системе воздуховода. Второй вариант актуален если в здании есть вытяжной воздуховод – на мансарду протягивается отдельная линия.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Вентиляция мансарды: особенности обустройства подкрышного пространства

Вентиляция мансарды необходима каждому дому, где предусмотрено это помещение. Уже на стадии проектирования и строительства вместе с планированием обустройства мансарды на чердаке необходимо разобраться и с системами вентиляции. Только они позволят сохранить элементы крыши в надлежащем состоянии долгие годы.

Мансарды, обустроенные под жилое помещение или комнату досуга, получили широкое распространение в коттеджных городках и при загородном строительстве. Это модное течение пришло к нам из Европы, где уже оценили уют и функциональность подкрышного пространства.

Жители России перенимают дизайны мансард с красочных картинок, предоставленных им с помощью сети интернета. Только по фотографии сказочной и загадочной мансарды невозможно увидеть и учесть все нюансы, касающиеся правильного монтажа всех инженерных сетей, в частности вентиляции. А ведь неправильное или некачественное устройство последней, неукоснительно приведет к ухудшению состояния чердачного помещения.

Вентиляционные системы крыши

Как и все помещения, в которых обитают люди, мансарда и чердак над ней требуют устройства приточной и вытяжной системы вентиляции. Чердачный отсек под кровлей предполагает постоянное проветривание для возможности правильного и надёжного функционирования крыши. Это необходимо для устранения избыточной влаги, которая может доставить много проблем в холодное время года.

По своему назначению вентиляция на мансарде подразделяется на:

По способу функционирования бывает:

естественная;
принудительная;
комбинированная.

Кроме общеотраслевых характеристик, мансардная вытяжка может реализовываться как:

комплекс устройств, обеспечивающих проветривание непосредственно мансардной комнаты;
совокупность устройств, выполняющих функции технологического проветривания крыши, позволяющих сохранить последнюю в целостности и значительно продлить срок службы.

Вентиляция подкровельного пространства

Проветривание пространства между основанием кровли и утеплителем необходимо по нескольким причинам.

В летний период в зависимости от типа кровли зона под крышей подвержена интенсивному нагреву (особенно при наличии металлочерепицы). При слабой вентиляции происходит накопление и застой влажного воздуха, который неблагоприятно влияет на состояние элементов кровли. Кроме этого, сильный прогрев воздуха под крышей способствует установлению жары в жилых помещениях частного дома.
В холодное время года, когда на улице минусовая температура, а на чердаке плюс, происходит таяние снежных осадков, скапливающихся на крыше. Это приводит к попаданию воды под кровлю и образованию наледи, которая может нанести механические повреждения частям кровли.
Повышенная влажность способна ослабить тепловые характеристики утеплителя или вовсе вывести его из строя.

Руководствуясь этими факторами, вентиляцию чердака над мансардой оборудуют притоком и вытяжкой.

Элементы вентиляции на крыше

Для устройства притока используют продухи, расположенные под карнизом или подшивкой крыши. Количество и размеры отверстий, обеспечивающих забор воздуха, рассчитываются в зависимости от площади и объёма крыши.

Объём крыши при одинаковой площади может отличаться. Это обусловлено тем, что разные формы скатов крыши имеют разные углы наклона. Данный фактор стоит учитывать при расчёте вентиляции.

Продухи закрывают вентиляционными решётками.

Вытяжка влажного воздуха происходит в верхней части кровли (у конька). Конёк – это завершающий элемент крыши и одновременно точка максимального скопления влаги и застоявшихся воздушных масс. Для вывода последних используют коньковые продухи, похожие по принципу действия на трубный дефлектор. Кроме этих устройств на скатах крыши также выполняют вентиляционные отверстия, называемые аэраторами. Их задача – обеспечение функции вытяжки. В зависимости от уклона ската эти отверстия закрываются специальной решёткой, выполненной из гибкой черепицы.

Вентиляция чердака может осуществляться и за счёт отверстий, расположенных по обе стороны дома во фронтонах. Такое решение подойдет для крыш с крутым уклоном ската. В этом случае требуется проветривание большего по объёму пространства.

В некоторых случаях вентиляция подкровельного пространства мансарды производится за счёт установки слуховых окон.

Вентиляция мансарды

При наличии в чердачном помещении мансарды вытяжная система приобретает двойной характер. Кроме того что вентиляция обеспечивает проветривание подкровельного пространства, добавляется еще одно помещение – между утеплителем крыши, и утеплителем мансарды.

При таком устройстве приточные отверстия в подшивке дополняются вторым рядом, который работает уже на новый участок. В коньке происходит объединение потоков воздуха и общий их вывод на улицу через коньковый аэратор.

Вытяжная система вентиляции в мансарде должна быть автономной, не зависящей и не пересекающейся с кровельной системой.

Для осуществления притока чистого воздуха в мансардное помещение используют оконные проёмы. Обычно их бывает достаточно для комфортного пребывания в помещении людей. Вытяжные функции мансарды выполняют отверстия, расположенные у потолка и соединенные с основной вытяжкой дома посредством воздуховодов. Воздуховоды, которые проходят под крышей, необходимо утеплить, для того чтобы зимой не создавалось конденсации теплого воздуха.

Часто встаёт вопрос, как сделать вентиляцию в мансарде и не ухудшить проветривание пространства под крышей. Для этого необходимо оставлять зазор для циркуляции воздуха под основанием, не менее 5 сантиметров.

Как сделать вентиляцию крыши над мансардой, жилого чердака и кровли своими руками

От наличия вентиляции в мансарде зависит не только комфорт ее обитателей, но и долговечность постройки. Причем вентиляция требуется и жилому пространству, и крыше. О том, почему необходим такой усиленный воздухообмен и как его обеспечить, мы расскажем далее.

Зачем в мансарде вентиляция

Полноценно использовать пространство жилого чердака, именуемое мансардой, будет невозможно без грамотно созданного воздухообмена. Жилое помещение должно обеспечиваться свежим воздухом, одновременно с этим необходимо удалять отработанный.

В процессе жизнедеятельности человека постоянно выделяется влага: с дыханием, во время приготовления пищи, мытья посуды и стирки. Согласно законам физики теплый и влажный воздух поднимается вверх, к потолку мансарды. Он «ищет» мельчайшие щели и проникает далее: за подшивку, в утеплитель. Здесь часть влаги оседает. Утеплитель – минеральная вата, отлично впитывает в себя воду как напрямую, так и из насыщенных водяных паров и тумана. Мокрый утеплитель практически не выполняет свою функцию. Оставшаяся часть пара поднимается еще выше – к кровельному материалу и здесь оседает в виде конденсата, вызывающего коррозию и разрушение кровли.

И даже если мансарда нежилая, вентилировать ее необходимо, иначе в застойном воздухе развиваются микробы, споры грибков, не регулируется влажность помещения. Зачастую, столкнувшись с массой неудобств проживания в невентилируемом пространстве, владельцы задумываются о том, как сделать вентиляцию в мансарде.

Вентиляция мансардного этажа нужна даже если он сообщается с нижним этажом открытым лестничным проемом. Для каждого уровня дома требуется отдельная система вентиляции.

Функции вентиляции мансарды

Чтобы жильцы не задыхались от духоты летом, не страдали от излишней влажности и холода зимой, требуется вентиляция кровельной системы мансарды.

Задача вентиляции мансардной кровли – не допустить скопления влаги в кровельном пироге. Утеплительный слой остается сухим, то есть сохраняются все его изоляционные качества;
В вентилируемом пространстве не заселяется плесень и грибок, уничтожающие деревянные стропила и обрешетки;
Хороший воздухообмен под кровельным материалом не дает ему раскаляться даже под очень жарким солнцем;
При постоянном движении воздуха на кровле не скапливается конденсат, быстро разрушающий металлочерепицу. Для керамической черепицы постоянный контакт с водой тоже плох: пропитанная водой, она может полопаться во время морозов;
При хорошей вентиляции карниз мансарды не покроется сосульками;
Воздухообмен в подкрышном пространстве обеспечивает равномерное таяние снега на крыше, предупреждая формирование наледи;
Уменьшаются расходы на обогрев помещения зимой и охлаждение летом.

Вентиляция мансардного этажа

В жилом помещении мансарды нужно оборудовать и приток, и отток воздуха также, как на любом другом этаже дома. Для подачи в помещение свежего воздуха можно использовать мансардные окна или специальные клапаны. Площадь приточных клапанов, согласно строительным нормам, должна быть 1500 от площади помещения.

Выведение теплого и влажного воздуха из санузла или ванной комнаты организуется посредством вентканалов. А воздухообмен в жилых комнатах будет осуществляться через вентиляционные каналы кухни, туалета и ванной.

Вентиляционные каналы проходят через крышу и устанавливаются по предлагаемой нами схеме. Выходы труб прикрываются зонтиками, чтобы внутрь не проникали атмосферные осадки (или в них не вили гнезда мелкие пернатые).

К сожалению, естественный метод вентиляции очень зависим от погоды на улице. Зимой тянуть может очень сильно, а летом не тянуть вовсе. Иногда же возникает обратная тяга, что еще хуже. Эти минусы отсутствуют при принудительном воздухообмене.

Есть варианты оборудования мансардной вентиляции своими руками с помощью механической тяги. Вентиляционные каналы объединяются в один. Он выводится сквозь фронтон или через крышу на улицу. Тяга в нем будет обеспечиваться одним общим вентилятором, мощность которого следует рассчитывать в зависимости от площади мансарды. Вентилятор должен быть постоянно включенным, что не очень удобно и довольно затратно.

Вентиляция мансардной крыши

Вентиляция крыши мансардного этажа осуществляется естественным движением воздушных потоков под кровельным материалом. Направление движения снизу (от карнизов) наверх (к коньку). Иногда для эффективной вентиляции достаточно только грамотной сборки крыши, иногда же приходится прибегать к дополнительным устройствам.

Вентиляция кровельного пирога мансарды обеспечивается правильным чередованием слоев и созданием вентиляционных зазоров.

перекрытые.
каркас здания.
карниз.
«подошвенная» доска.
стропильная система.
направление движения воздуха.

Кровельный пирог состоит из следующих слоев (если смотреть снизу, из помещения мансарды):

обшивка потолка;
пароизоляционная пленка, которую набивают на стропила и укрепляют с нижней стороны рейками. Пароизоляция служит для сбережения тепла в помещении, предохраняет утеплитель от попадания влаги. Между обшивкой и пароизоляцией оставляется около 5 см, а к утеплителю пленка примыкает вплотную;
утеплитель – чаще всего это минеральная вата, укладывается в промежутках между брусьями стропил;
обрешетка и контробрешетка – эти два слоя и формируют тот самый зазор для свободного прохождения воздуха в кровельном пироге. Если толщина стропил мала, ее наращивают за счет дополнительных брусков;
гидроизоляционная пленка. Обладает микроперфорированной структурой: идущие из помещения пары пропускаются в вентиляционное пространство, а сверху влага проникнуть не может. Предупреждается намокание деревянных конструкций. Поэтому специалисты рекомендуют сочетать утеплитель и гидроизоляцию. Подробнее об этом в видео о вентиляции мансарды в конце статьи;
материал кровли. Между гидроизоляцией и материалом кровли тоже оставляется зазор для вентиляции мансардной кровли.

Важно также оставить выход для воздуха наверху, у конька. Для этого используют дополнительные аксессуары.

Дополнительные устройства вентиляции мансарды

Выход воздуха у конька обеспечивается коньковым аэратором. Устанавливается он на верхнем ребре крыши вместо конька по всей длине. Чтобы в щели аэратора не проникал мусор, насекомые, листва деревьев, они прикрыты решетками. Сочетание конькового аэратора и карнизных продухов отлично вентилирует подкровельное пространство.

Закрывая карнизные свесы, тоже необходимо позаботиться о щелях для воздуха. Доски прибиваются с зазорами. Но более простой и эстетичный вид имеют пластиковые или металлические софиты с пробитыми отверстиями.

Если нужно монтировать своими руками вентиляцию мансарды уже готового дома, в карнизные свесы устанавливаются вентиляционные решетки. Они продаются в строительных магазинах, производятся разного цвета и небольшого размера. В закрытом карнизе выпиливаются отверстия для решеток, которые крепятся саморезами.

Сложнее обустроить верхние продухи в уже готовой крыше: конек – то уже закрыт. И в таком случае есть выход: это крышные аэраторы.

Крышный аэратор – это пластиковая труба с зонтиком наверху. Аэраторы можно устанавливать даже на полностью готовые крыши. Усиленный вариант аэратора – дефлектор он же вентилятор, создающий пониженное давление. Очень эффективно удаляет пары и влагу, что весьма актуально для жилых мансард.

О величине продухов крыши

Некоторые строители полагают, что площадь продухов – постоянная цифра. Это серьезная ошибка, приводящая к неэффективной работе вентиляции крыши мансардного этажа.

Размер и количество отдушин зависят от площади и геометрии крыши.

Общая площадь продухов должна быть не меньше 200 кв. сантиметров на метр площади. Это приблизительная цифра, которую нужно уточнять в каждом отдельном случае. Попытки монтировать вентиляцию мансарды на основании видео или других материалов могут быть успешными, но совет профессионала пригодится.

Более точно площадь продухов можно рассчитать так:

площадь конькового продуха должна составлять от 0,05% площади двух скатов крыши.

Полученные при расчетах результаты необходимо немного увеличить, так как во время возведения крыши и монтажа кровельного пирога вентиляционная щель частенько сужается, появляются препятствия для движения воздуха. Все потраченные средства и усилия на сооружение вентиляции мансарды своими руками будут бесполезными.

Поэтому минимальный зазор желательно делать от 5 см независимо от результатов расчетов. Следует также знать, что сложные элементы крыши (парапеты, аттики, мансардные окна) значительно ухудшают движение воздуха в кровельном пироге. Приходится увеличивать ширину зазора, значительно усложняя сборку кровли. Поэтому специалисты рекомендуют по возможности упрощать конструкцию крыши.

Двухслойная и однослойная системы вентиляции крыши

Вентиляцию мансардной крыши можно обеспечить двумя способами:

Разница в схеме раскладки и типе гидроизоляционной пленки.

Как делается вентиляция мансарды двухслойного типа, показано на схеме А. При двухслойной системе гидроизоляция укладывается так, чтобы образовался промежуток до утепляющего слоя с одной стороны и до кровельного с другой. То есть по обеим поверхностям гидроизоляционной пленки (снизу и сверху) проходят два потока воздуха, направляясь снизу вверх. Поэтому у карниза и возле конька оставляем щели или отверстия для вентиляции мансарды. Продухи можно сделать своими руками, просверлив отверстия в карнизном свесе и установив специальные решетки.

Преимущество двухслойной схемы вентиляции: влага, проникающая снизу, из жилого помещения, конденсируется на гидроизоляции и стекает вниз. Верхний же слой гидроизоляции будет осушаться воздушным потоком, не позволяя намокать деревянным балкам и утеплителю. Важно не допустить соприкосновения гидроизоляционной пленки и утепляющего слоя.

На схеме Б показано как сделать однослойную вентиляцию мансарды. Гидроизоляционная пленка укладывается прямо на слой минеральной ваты. Но для этого используется особый тип гидроизоляции – мембранная ткань. Она пропускает водяные пары, идущие из утеплителя (снизу), но не пропускает влагу, капающую сверху с кровельного материала. Подойдет лишь мембрана с проницаемостью 800 – 1000 грамм влаги на квадратный метр площади в сутки.

Сооружая вентиляцию мансарды своими руками, многие делают ошибку, оставляя слишком узкий вентиляционный зазор. Ширина его зависит от площади крыши, но не менее 2 см, чаще же оставляют около 5 см.

Видео о вентиляции мансарды дополнит информацию, которую вы получили из нашей статьи.

Эффективная вентиляция мансарды — от теории к практике

Полноценное использование мансарды невозможно без правильной и эффективной вентиляции этого пространства.

Мансарда – это жилой чердак, который нуждается в циркуляции воздуха, как и любое жилое пространство дома, но для создания вентиляции дома с мансардой следует знать некоторые нюансы.

Это помещение находится над основными жилыми комнатами дома: спальни, гостиной, кухни, душевой комнаты. В процессе жизнедеятельности человека, в окружающий воздух выделяется тепло и влага, которая по законам конвекции поднимается вверх к перекрытию. Основное количество влажных воздушных масс, вентиляционная система дома выводит в атмосферу, но некоторая его часть проникает сквозь микрощели в перекрытии и попадает на жилой чердак.

В мансарде, не оснащенной вентиляцией, влажные воздушные массы поднимаются к потолку, проникают через отделочные материалы и потолок, и попадают в утеплитель, а за ним и в подкровельное пространство. Попадая в более холодную зону воздух, насыщенный парами воды, превращается в конденсат, который оседает на кровельном материале, утеплителе и деревянных конструкциях, вызывая их коррозию и приводя к их разрушению.

Независимо от того, жилое чердачное помещение или нет, грамотная вентиляция предотвращает от:

Появления и накопления в подкровельном пространстве излишней влаги.
Намокания утеплителя, что предотвращает потерю им теплоизоляционных качеств.
Образований колоний грибов и очагов плесени на деревянных элементах кровли.
Образования коррозии на металлических элементах кровли.

Вентиляция чердака над мансардой спасает от ее перегрева в жаркое время года, а также предотвращает образование наледи на кровельных свесах, в зимний период.

Особенности правильного воздухообмена

Естественная вентиляция в пространстве жилого чердака осуществляется через приточные и вытяжные отверстия, площадь которых зависит от его площади, в соотношении 0,2 м 2 /100 м 2 . Приток может осуществляться через установленные в окнах чердака клапана. Удаление влажного воздуха осуществляется через аэраторы, монтируемые в плоскость кровли или в коньке крыши.

Соблюдая правило соотношения площади приточных и вытяжных отверстий к площади чердачного пространства, может осуществляться вентиляция мансарды через фронтоны. Приток воздуха осуществляется через стеновые приточные клапаны, установленные в нижней части фронтона, а вытяжка – через регулируемые вентиляционные решетки, смонтированные в верхней части противоположного фронтона.

Вентиляция кровли и подкровельного пространства, чаще всего делается с использованием софитов. Это приспособления есть не что иное, как перфорированная панель, изготовленная из металла или пластика, и предназначенная для обшивки свесов карниза. Их можно использовать, устанавливая по периметру дома, или чередуя с неперфорированными панелями.

Софиты в качестве вентиляционных элементов можно использовать, только в том случае, если при монтаже кровельного «пирога» были предусмотрены зазоры для движения воздушных потоков вдоль всей кровли.

Способы проветривания жилого чердака

На сегодняшний день существует несколько основных вариантов вентиляционных систем. Циркуляция воздуха может быть естественная и принудительная. Естественное движение воздушных масс происходит из-за разницы температур, атмосферного и внутреннего воздуха. Принудительное движение осуществляется при помощи вентиляторов, приточных и (или) вытяжных.

Наиболее простым вариантом является использование естественного притока и вытяжки воздушной смеси из чердачного этажа. Такой тип воздухообмена чаще всего выбирают те, кто делает вентиляцию мансарды своими руками.
При сложной геометрии мансарды можно использовать метод создания в ее пространстве избыточного давления при помощи принудительного притока. Благодаря такому решению, приточные воздушные массы будут вытеснять собой отработанные, через естественные вытяжные отверстия, аэраторы и пр.
При коротких вытяжных каналах, в них может отсутствовать достаточная тяга для эффективного удаления воздуха из жилого чердака. Именно поэтому многие застройщики оснащают вытяжки вентиляторами. Приток воздушных масс, в таком случае, также может осуществляться как с естественным движением воздушного потока, так и с принудительным.
Наиболее сложной вентиляционной системой является система с механическим побуждением. При таком решении, применяются мощные вытяжные вентиляторы, которые монтируются в пространстве над чердаком. Приток воздуха осуществляется приточными вентиляторами, монтируемыми в отверстиях фронтонов.

Для того, чтобы созданная принудительная вентиляционная система не создавала дискомфорта, следует знать, что производительность вытяжных вентиляторов должна быть равна производительности приточных механизмов.

Вентиляция мансарды: общие принципы устройства

Обустроенное чердачное помещение – мансарда получила свое распространение относительно недавно. Еще несколько десятилетий назад владельцы частных домов не задумывались о функциональности этого особенного места. Теперь все по-другому – полезная обитаемая площадь никому не помешает. Главное создать на ней правильный воздухообмен. Вентиляция мансарды позволяет не только снизить энергопотери, но и продлить срок службы крыши.

Функции вентиляции мансардного помещения

Жилая мансарда не может быть без хорошего воздухообмена

Система вентиляции в особо жаркий период она позволяет устранить духоту, а вот зимой эффективно противодействует попаданию в помещение холода и влаги. Именно поэтому важным моментом является правильный монтаж вентиляционной системы своими руками, поскольку:

система устраняет влагу и не допускает образования сырости в утеплительном материале – именно благодаря вентиляции теплоизолятор сохраняет свою функциональность на протяжении многих лет, препятствуя проникновению жары и холода;
при правильно созданной вентиляции образование грибка и плесени сводится к минимуму, тем самым устраняется возможность преждевременного разрушения деревянных элементов кровли;
в сильную жару она препятствует проникновению жаркого воздуха в дом;
препятствует скоплению влажности, тем самым препятствуя коррозийным проявлениям, негативно влияющим на металлочерепицу;
устраняет образование сосулек под карнизом в сильные морозы;
экономит энергоресурсы, тем самым снижая расходы, необходимые для обогрева жилой мансарды в зимний период.

Естественная вентиляция в мансарде

Естественная вентиляционная система напрямую зависит от правильности укладки изоляционных материалов. Обязательным условиям укладки утеплителя является наличие вентиляционных пространств между слоями используемого материала и под поверхностью крыши. Естественная вентиляция основывается на создании природной тяги, благодаря которой существует постоянный поток воздушных масс. Общая площадь вентиляционных каналов должна составлять 0,2% общей площади мансарды. Самым простым вариантом монтажа является вывод каналов через фронтоны. Данная технология может быть применена для некаменного элемента кровли.

Вариант естественной вентиляции подкрышного пространства

Размер зазора для свободного воздухообмена зависит от кровельного материала, который применяется для крыши:

при использовании металлочерепицы, черепицы, металлопрофиля зазор должен быть более 25 мм;
при применении мягким материалов и плоских изделий пространство для потока воздуха должно быть более 50 мм;
при монтаже гидроизоляции и утеплителя пространство между ними должно составлять от 20 до 30 мм.

Важно! Для создания высококачественной естественной вентиляции над мансардным помещением требуется создание герметичного разделения вентиляционных полостей, благодаря которому естественная вентиляция мансардного этажа будет осуществляться равномерно, без образования «мертвых» зон.

Монтаж естественной вентиляции

Создается система естественной вентиляции во время монтажа кровли. Для реализации воздухообмена потребуется установка специальных элементов, отвечающих за воздухообмен под крышей. Для притока воздуха используются софиты, которые устанавливаются по периметру здания. Благодаря перфорированной поверхности воздух поступает на чердак. Для вывода отработанного воздуха применяются точечные или непрерывные аэраторы, которые устанавливаются на склон крыши.

На крыше можно установить аэраторы

Специальные аэраторы монтируются на коньке. Именно благодаря коньковым аэраторам повышается эффективность всей естественной вентиляции, ведь площадь выпускных поверхностей элементов намного больше, нежели у обычных. Количество аэраторов рассчитывается в индивидуальном порядке и зависит от общей площади кровли. На 100 м2 площади, которая подлежит вентиляции устанавливается 2 аэратора.

Важно! Естественная вентиляция безукоризненно функционирует только в холодное время года, так как для воздухообмена необходимо разница в температурных показателях на улице и внутри помещения. Именно поэтому вентиляция мансардной крыши требует установки принудительной системы для воздухообмена.

Вентиляция жилой мансарды с помощью слуховых окон

Установка слухового окна выполняется в соответствии с СНиП II-26, СНиП 21-01:

монтаж слуховых окон возможен при скате крыши более 35 градусов;
минимальный размер створок составляет 0,6х0,8 м;
допустимый размер слуховых окон составляет 1,2х0,8 м.

Формы слуховых окон в частном доме могут быть разными и зависят от стиля здания. Монтируются слуховые окна с помощью каркасов при строительстве крыши, составляя целостную конструкцию. Вентиляция с помощью слуховых окон улучшает эстетику крыши, ее функциональность.

Формат слухового окна зависит от стилистики здания

Для односкатной крыши идеальным вариантом являются окна с одной наклонной плоскостью. Схема монтажа: 2 бруса располагаются на требуемом СНиПом расстоянии и фиксируются с помощью вертикальных стоек, соединенных вверху перемычкой. Внешние боковые стороны обшиваются облицовочным материалом, со стороны фасада устанавливается декоративная решетка.

Система с одним вентилируемым зазором

При обустройстве вентиляционной системы односкатной крыши стоит учесть, что размер вентиляционного канала напрямую зависит от длины скатов и угла крыши.

Вентзазор проектируется еще при разработке модели кровли

Согласно СНиП II-26-76:

высота зазора составляет не более 5 см, увеличение показателей которой может привести к образованию турбулентности, что существенно снизит воздухообмен;
при длине покрытия более 10 м требуется принудительная вентиляция;
отверстия вентиляционной системы должны быть надежно защищены от попадания мусора.

Принудительная вентиляция мансарды

При монтаже принудительного воздухообмена в вентиляционный канал устанавливается вентилятор. Особенно необходима установка прибора при наличии коротких вентиляционных каналов, которые не способны обеспечить качественную тягу. При установке вентилятора в загородном доме приток воздуха монтируется таким же образом, как и при естественной системе. Устанавливается крышный вентилятор с наружной стороны на расстоянии более 8 м от приточных отверстий. Также очень важно, чтобы установка вентилятора осуществлялась не близко к окнам, так как в них может засасываться отработанный воздух.

Схема принудительной вентиляции здания, включая мансарду

Производительность, установленного на крыше вентилятора зависит от:

габаритов крыльчатки: диаметр больше – выше производительность;
угла загиба лопаток: чем он больше, тем большее количество воздуха будет переработано;
мощности электродвигателя.

Повысить показатели производительности лучше всего методом установки нескольких вентиляторов. Использование мощного кулера для нецелесообразно.

Важно! Для предотвращения образования конденсата вентилятор требуется утеплить с помощью специальных материалов, к примеру, применив минеральную вату.

Система вентиляции мансарды является очень важным элементом создания комфортабельных условий в доме. Монтировать ее необходимо в соответствии с нормативными требованиями строительной отрасли. Как правило, система вентиляции разрабатывается на этапе проектирования самого здания и устанавливается в момент возведения крыши.

Навигация по записям

Вентиляция мансарды (мансардного этажа): как сделать своими руками?

Обязательно ли нужна вентиляция мансардного этажа, и почему?

Последствия отсутствия вентиляции в мансарде

Правильно сделанная вентиляция чердака решает следующие проблемы:

Устранение излишней влаги и предупреждение появления сырости в теплоизоляционных (утеплительных) материалах. То есть вентиляция защищает теплоизоляционные материалы от износа и функциональных повреждений.
Существенное снижение вероятности появления и скопления колоний грибков и плесени, что создает дополнительную защиту для деревянных предметов кровли (а также защищает здоровье живущих в здании).
Защита от заноса слишком нагретых воздушных масс в здание в периоды с сильной жарой (зноем) во внешней среде (на улице).
Защита от скопления влаги, и, как следствие, защита коррозийных явлений, которые могут повредить металлические конструкции.
Защита от появления сосулек под карнизом в зимний период (особенно при лютых морозах).
Существенная экономия на электроэнергии, требующейся для оптимального прогрева мансарды на зимний и, иногда, осенний периоды (в общем, при холодном времени года).

Схемы и варианты вентиляции мансарды

жилая ли это мансарда или нет;
утепленная она или нет;
как часто там будут находиться люди;
какой ее размер (большое это помещение или нет).

Естественная, с аэраторами

Делать вентиляцию мансарды нужно еще на этапе строительства крыши

Данный способ организации вентиляционной системы может быть использован для некаменных сегментов кровли.

Естественная, со слуховыми окнами

установка слуховых окон допускается только при скате крыши не менее 35 градусов;
минимальные габариты створок должны составлять 0,6х0,8 метров;
регламентированные габариты слуховых окон – 1,2х0,8 метров.

Правила обустройства вентиляции мансарды (видео)

Принудительная, с вытяжным вентилятором

Схема вентиляционной системы мансарды

Вентиляция мансарды своими руками: крыши, этажа, кровли

На чтение 8 мин Просмотров 264 Опубликовано 08.10.2014 Обновлено 10.08.2016

Зачем в мансарде вентиляция

Кабинет в мансарде

Вентиляция мансардного этажа нужна даже если он сообщается с нижним этажом открытым лестничным проемом. Для каждого уровня дома требуется отдельная система вентиляции.

Функции вентиляции мансарды

Важность правилньой вентиляции

Задача вентиляции мансардной кровли – не допустить скопления влаги в кровельном пироге. Утеплительный слой остается сухим, то есть сохраняются все его изоляционные качества;
В вентилируемом пространстве не заселяется плесень и грибок, уничтожающие деревянные стропила и обрешетки;
Хороший воздухообмен под кровельным материалом не дает ему раскаляться даже под очень жарким солнцем;
При постоянном движении воздуха на кровле не скапливается конденсат, быстро разрушающий металлочерепицу. Для керамической черепицы постоянный контакт с водой тоже плох: пропитанная водой, она может полопаться во время морозов;
При хорошей вентиляции карниз мансарды не покроется сосульками;
Воздухообмен в подкрышном пространстве обеспечивает равномерное таяние снега на крыше, предупреждая формирование наледи;
Уменьшаются расходы на обогрев помещения зимой и охлаждение летом.

Вентиляция мансардного этажа

Схематичное положение вывода вентканалов

К сожалению, естественный метод вентиляции очень зависим от погоды на улице. Зимой тянуть может очень сильно, а летом не тянуть вовсе. Иногда же возникает обратная тяга, что еще хуже. Эти минусы отсутствуют при принудительном воздухообмене.

Вентиляция мансардной крыши

Вентиляционные зазоры

Здесь:

перекрытые.
каркас здания.
карниз.
«подошвенная» доска.
стропильная система.
направление движения воздуха.

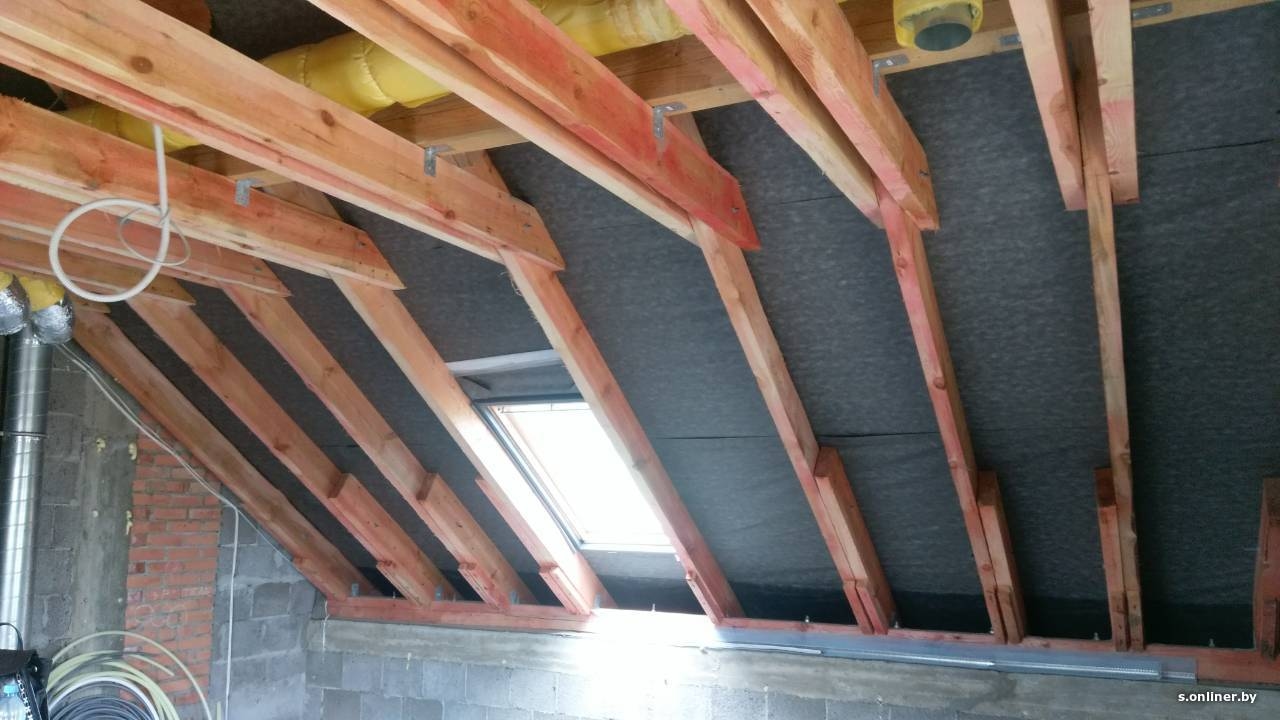

Кровельный пирог состоит из следующих слоев (если смотреть снизу, из помещения мансарды):

обшивка потолка;
пароизоляционная пленка, которую набивают на стропила и укрепляют с нижней стороны рейками. Пароизоляция служит для сбережения тепла в помещении, предохраняет утеплитель от попадания влаги. Между обшивкой и пароизоляцией оставляется около 5 см, а к утеплителю пленка примыкает вплотную;
утеплитель – чаще всего это минеральная вата, укладывается в промежутках между брусьями стропил;
обрешетка и контробрешетка – эти два слоя и формируют тот самый зазор для свободного прохождения воздуха в кровельном пироге. Если толщина стропил мала, ее наращивают за счет дополнительных брусков;
гидроизоляционная пленка. Обладает микроперфорированной структурой: идущие из помещения пары пропускаются в вентиляционное пространство, а сверху влага проникнуть не может. Предупреждается намокание деревянных конструкций. Поэтому специалисты рекомендуют сочетать утеплитель и гидроизоляцию. Подробнее об этом в видео о вентиляции мансарды в конце статьи;
материал кровли. Между гидроизоляцией и материалом кровли тоже оставляется зазор для вентиляции мансардной кровли.

Важно также оставить выход для воздуха наверху, у конька. Для этого используют дополнительные аксессуары.

Дополнительные устройства вентиляции мансарды

Коньковый аэратор

Сложнее обустроить верхние продухи в уже готовой крыше: конек – то уже закрыт. И в таком случае есть выход: это крышные аэраторы.

О величине продухов крыши

Кровельные продухи

Размер и количество отдушин зависят от площади и геометрии крыши.

Более точно площадь продухов можно рассчитать так:

площадь конькового продуха должна составлять от 0,05% площади двух скатов крыши.

Двухслойная и однослойная системы вентиляции крыши

Вентиляцию мансардной крыши можно обеспечить двумя способами:

двухслойным;
однослойным.

Разница в схеме раскладки и типе гидроизоляционной пленки.

Сооружая вентиляцию мансарды своими руками, многие делают ошибку, оставляя слишком узкий вентиляционный зазор. Ширина его зависит от площади крыши, но не менее 2 см, чаще же оставляют около 5 см.

Видео о вентиляции мансарды дополнит информацию, которую вы получили из нашей статьи.

Особенности вентиляции мансарды: от теории к практике

Автор Евгений Апрелев На чтение 4 мин. Просмотров 5.5k.

Полноценное использование мансарды невозможно без правильной и эффективной вентиляции этого пространства.

http://www.youtube.com/watch?v=jpZlTPHyFxk

Независимо от того, жилое чердачное помещение или нет, грамотная вентиляция предотвращает от:

Появления и накопления в подкровельном пространстве излишней влаги.
Намокания утеплителя, что предотвращает потерю им теплоизоляционных качеств.
Образований колоний грибов и очагов плесени на деревянных элементах кровли.
Образования коррозии на металлических элементах кровли.

Особенности правильного воздухообмена

Естественная вентиляция в пространстве жилого чердака осуществляется через приточные и вытяжные отверстия, площадь которых зависит от его площади, в соотношении 0,2 м²/100 м². Приток может осуществляться через установленные в окнах чердака клапана. Удаление влажного воздуха осуществляется через аэраторы, монтируемые в плоскость кровли или в коньке крыши.

Софиты в качестве вентиляционных элементов можно использовать, только в том случае, если при монтаже кровельного «пирога» были предусмотрены зазоры для движения воздушных потоков вдоль всей кровли.

Способы проветривания жилого чердака

Наиболее простым вариантом является использование естественного притока и вытяжки воздушной смеси из чердачного этажа. Такой тип воздухообмена чаще всего выбирают те, кто делает вентиляцию мансарды своими руками.
При сложной геометрии мансарды можно использовать метод создания в ее пространстве избыточного давления при помощи принудительного притока. Благодаря такому решению, приточные воздушные массы будут вытеснять собой отработанные, через естественные вытяжные отверстия, аэраторы и пр.
При коротких вытяжных каналах, в них может отсутствовать достаточная тяга для эффективного удаления воздуха из жилого чердака. Именно поэтому многие застройщики оснащают вытяжки вентиляторами. Приток воздушных масс, в таком случае, также может осуществляться как с естественным движением воздушного потока, так и с принудительным.
Наиболее сложной вентиляционной системой является система с механическим побуждением. При таком решении, применяются мощные вытяжные вентиляторы, которые монтируются в пространстве над чердаком. Приток воздуха осуществляется приточными вентиляторами, монтируемыми в отверстиях фронтонов.

Для того, чтобы созданная принудительная вентиляционная система не создавала дискомфорта, следует знать, что производительность вытяжных вентиляторов должна быть равна производительности приточных механизмов.

Вентиляция мансарды

Функции вентиляции мансардного помещения

Жилая мансарда не может быть без хорошего воздухообмена

система устраняет влагу и не допускает образования сырости в утеплительном материале – именно благодаря вентиляции теплоизолятор сохраняет свою функциональность на протяжении многих лет, препятствуя проникновению жары и холода;
при правильно созданной вентиляции образование грибка и плесени сводится к минимуму, тем самым устраняется возможность преждевременного разрушения деревянных элементов кровли;
в сильную жару она препятствует проникновению жаркого воздуха в дом;
препятствует скоплению влажности, тем самым препятствуя коррозийным проявлениям, негативно влияющим на металлочерепицу;
устраняет образование сосулек под карнизом в сильные морозы;
экономит энергоресурсы, тем самым снижая расходы, необходимые для обогрева жилой мансарды в зимний период.

Естественная вентиляция в мансарде

Вариант естественной вентиляции подкрышного пространства

Размер зазора для свободного воздухообмена зависит от кровельного материала, который применяется для крыши:

при использовании металлочерепицы, черепицы, металлопрофиля зазор должен быть более 25 мм;
при применении мягким материалов и плоских изделий пространство для потока воздуха должно быть более 50 мм;
при монтаже гидроизоляции и утеплителя пространство между ними должно составлять от 20 до 30 мм.

Важно! Для создания высококачественной естественной вентиляции над мансардным помещением требуется создание герметичного разделения вентиляционных полостей, благодаря которому естественная вентиляция мансардного этажа будет осуществляться равномерно, без образования «мертвых» зон.

Особенности вентиляции

Чтобы не допустить ошибок при проектировании вентиляции своими руками следует придерживаться следующих рекомендаций:

При проектировании циркуляции воздуха в теплом чердаке следует произвести расчет жесткости конструкции: сможет ли вентиляция справиться с напором ветра и перепадами температуры.
Софиты под карнизы следует выбирать пластиковые или алюминиевые. Эти материалы не подвергаются коррозии, поэтому прослужат долгие годы.
Если в вытяжке присутствует вентилятор, то приточное оборудование должно быть выведено на расстояние не менее 8 метров от него.
Чтобы избежать появления конденсата необходимо регулировать температуру воздуха при помощи рекуператора.
Рекомендуется пару недель понаблюдать, с какой стороны чаще всего дуют ветра. В данном направлении следует обязательно вывести вентиляцию. Иногда такого единственного направления бывает достаточно.

Очень важно правильно подобрать место под вентиляционные отверстия. Они должны располагаться в самой чистой зоне чердака, потому что они не должны засоряться, иначе это приведет к блокировке воздухообмена.

Очень важно понимать, что вентиляция требуется в любое время года. В летнее время предотвращает сильное нагревание жилого помещения, а в зимний период не позволит образоваться сырости. Поэтому, если правильно спроектировать вентиляцию, то в доме будет находиться удобно и комфортно.

Крыша и её сборка

Выступ с продухом на мансарде

Правильную вентиляцию кровельного пирога обеспечивает создание вентиляционных зазоров. Помимо этого важно и расположение слоев. Если рассматривать кровельный пирог изнутри мансарды, то он должен конструироваться так:

Потолочная обшивка;
Пароизоляция, которая необходима для сохранения теплого воздуха внутри мансарды, также она не допускает попадание влаги на утеплитель. Важно оставить между обшивкой и пароизоляционной пленкой около 5 см, но к самому утеплителю пленка должна примыкать вплотную;
Утеплитель, который наиболее часто изготавливается из минеральной ваты, которая укладывается между стропилами;
Слои, состоящие из контробрешётки и обрешётки. Они и сформировывают зазор, необходимый для беспрепятственного прохождения потоков воздуха. При недостаточной толщине стропил пространство между ними наращивают, используя дополнительные бруски.
Пленка гидроизоляции. Такая пленка способна пропускать в пространство под кровлей испарения, идущие изнутри помещения, но при этом удерживать влагу, поступающую снаружи. Происходит это благодаря особой структуре плёнки, она микроперфорирована.
Завершающий слой – сам кровельный материал. Между ним и предыдущим слоем также оставляется зазор, необходимый для вентилирования кровли.

Очень важно оставить небольшой выход для потоков воздуха. Располагается он у конька крыши. Делается это при помощи дополнительных кровельных аксессуаров.

Зачем нужна вентиляция чердака

Система вентиляции чердака в частном доме – это одна из главных частей всей конструкции, благодаря которой осуществляется обмен тепла. Летом, под лучами солнца металлическая кровля способна нагреваться до отметок свыше 150-ти градусов по Цельсию. Горячий воздух попадает в дом, что приводит к возникновению духоты.

Однако это не единственный минус отсутствия описываемой системы. Зимой, когда разница температуры на улице и внутри помещения достаточно высока, в вентиляции частного дома появляется конденсат. Только грамотно спроектированная система сможет обеспечить хорошее проветривание.

Вентиляция кровли при холодном чердаке

В любом помещении, где отсутствует вентиляция, невозможен нормальный микроклимат. Недостаточный воздухообмен является причиной застоя воздуха и повышенной влажности, на следующем этапе на элементах конструкции начинает расти плесень и заводится грибок. Все эти факторы негативно влияют на строение, со временем оно начнет деформироваться и утратит свое предназначение. В частном доме помещение под кровлей может быть теплым или холодным.

Отличия вентиляции холодной и теплой кровли

В первом случае вентиляционный канал обустраивается по всей площади ската с помощью обрешетки и контробрешетки. Теплые массы воздуха попадают в подкровельное пространство у карнизов, поднимается и выходит через аэратор в кровельной планке. Через него уходит и конденсат.

Многие владельцы частных домов, где помещение под крышей не отапливается, задаются вопросом, нужна ли вентиляция кровли при холодном чердаке, ведь там никто не живет? Такая система должна быть и в этом случае, поскольку обеспечит сохранность самого строения.

Только для неотапливаемого помещения она обустраивается иначе. В этом случае в подкровельном карнизе создаются продухи для поступления холодного воздуха, в то время как теплый – уходит в аэратор и слуховые окна на чердаке в частном доме.

Обустройство вентиляции кровли для холодного чердака

Для чердачного помещение – это уровень карниза. Здесь нужно создать отверстия

Очень важно правильно рассчитать размер продухов на чердаке, так, чтобы приток и отток воздуха был одинаков. Часто владельцы частных домов используют софиты с перфорацией

Для создания оттока воздуха из чердачного помещения есть такие элементы кровли, как аэраторы и конек. Направление движения потоков формируется в зависимости от особенностей конкретного дома:

если крыша дома имеет два ската, вентиляционные продухи делаются на фронтонах — неплотные зашивки свесов или отверстия в стене, площадь каналов должна составлять 0,2% площади чердачного помещения,
если в качестве кровельного материала используется шифер или ондулин и не была использована пароизоляция, то никаких дополнительных конструкций не нужно, поскольку воздух будет циркулировать вдоль волн покрытия, отточным элементом будет служить конек,
если кровля дома – гибкая или изготовлена из керамики, формируется «черепашка» (вентиль),
хорошо показала себя система из двух решеток, одна – устанавливается отверстиями по направлению вниз, другая – может регулироваться,
на вальмовой крыше вентиляцию можно создавать с помощью двух отверстий, одно из которых расположено внизу у подшивки, другое – у конька вверху,
также на вальмовой крыше, при условии, что свесы деревянные, можно размещать брусья с зазором в несколько миллиметров.

Последовательность работ

Расчет воздухообмена.Согласно СНиП в холодных чердаках, как и в подвалах, нужно для притока воздуха необходимы слуховые окна или продухи. Суммарно их площадь должна составлять 1/400 от общей площади помещения.
Выбор системы оттока и притока воздуха. После выполнения расчетов, нужно выбрать систему, которая будет оптимальна для вашего дома: аэратор или конек, окна или продухи. Далее составляется схема, то есть, сколько будет вентиляционных элементов, их размеры, как они будут расположены.
Выполнение работ. Создавая вентиляционную систему чердака, следует точно придерживаться схемы.

Резюмируем

Из вышесказанного понятно, что работы несложны для домашнего мастера, умеющего держать в руках инструмент и точно соблюдать рекомендации проекта. Но все же разработку документации лучше доверить специалистам. Они произведут расчеты размеров продухов на чердаке, их расположение и количество, согласно особенностям конкретного помещения. Профессионально созданный проект избавит вас от ошибок и недочетов, последствия которых могут быть плачевны.

Необходимость создания эффективной вентиляции кровли при холодном чердаке связана с формированием необходимого уровня комфорта в жилых помещениях. В противном случае неизбежны потери тепла и образование конденсата, а далее – появление грибка и плесени, и даже деформация дома.

Вентиляция холодного чердака

Вентиляция холодного чердака – это довольно легкая конструкция, которую без особых проблем можно сделать самостоятельно. Для проектирования и создания системы необходимо знать базовые аспекты теории и обладать основными навыками.

Создание системы вентиляции на холодном чердаке в частном доме – это легко выполнимая задача. Она работает за счет большого объема воздуха и отсутствия каких-либо препятствий для его нормальной циркуляции. Описываемый способ вентиляции может быть создан за счет обеспечения проветривания чердака с помощью нескольких конструкций: карнизный свес, фронтонные окна, решетки, конек и хребет кровли и т.д.

Для помещений с крышей двускатного типа наиболее оптимальным вариантом будет являться выбор фронтонных окон или карнизных свесов. Они лучше всего подходят для проектирования системы проветривания чердака с кровлей такого типа.

Если запасы ваших денежных средств достаточно скудны, то в качестве бюджетной альтернативы можно использовать вариант с использованием обычных решеток. Обычно, они устанавливаются в количестве двух штук, где одна может подвергаться регулировке, а вторая статична, но в то же время обращена продухами в направлении вниз. В качестве дополнительного аксессуара к ним может крепиться москитная сетка, которая будет закрывать доступ насекомым.

Конструкция крыш вальмового типа не имеет фронтонов. Поэтому, для создания системы вентиляции, на них можно устанавливать исключительно карнизные свесы. В таком случае, вывод воздуха осуществляется через конек крыши.

Самая сложная ситуация возникает в работе с ендовами. Из-за их специфической конструкции, при работе с ними достаточно сложно обеспечить проветривание. Однако это можно сделать с помощью точечных карнизных аэраторов.

Через слуховые окна

Сделать вентиляцию чердака можно многими способами. Одним из наиболее часто используемых является методика проектирования с помощью системы слуховых окон. Такая конструкция позволяет отказаться от дополнительных отверстий, продух и щелей и т.д.

Множество специалистов отмечают, что использование специальных слуховых окон недостаточно эффективно для обеспечения полноценной циркуляции воздуха на чердаке, однако их вполне хватает для борьбы с конденсатом.

Если вы желаете создать вентиляцию чердака своими руками, используя слуховые окна, то вам необходимо следовать следующим правилам:

минимальные размеры каждого окна должны составлять 60 на 80 см;
монтаж слуховых окон должен осуществляться строго на противоположных фронтонах;
относительно карниза и краев чердачного помещения они должны располагаться в середине;
минимальное расстояние между двумя отверстиями должно составлять как минимум одни метр;
каждое окно устанавливается непосредственно в саму решетку.

Описанный выше способ наиболее распространен в строительстве загородных коттеджей. Однако он обладает значимым недостатком. В случае использования некачественных строительных материалов, под и над слуховым окном будет скапливаться воздух, что в свою очередь будет мешать проветриванию. Выполнить монтаж слуховых окон можно самостоятельно. Достаточно немного изучить теорию и обладать базовыми навыками строительства.

Продухи

Продухи в крыше – это специальные отверстия, которые могут использоваться для создания вентиляции как на чердаке теплового типа, так и холодного. Существует две разновидности продух: коньковые и карнизные.

Вентиляция чердака дома, сделанная с помощью первого типа, представляет собой небольшие щели, шириной до 5-см. Они располагаются по периметру на расстоянии не менее восьми метров друг от друга.

Устройство вентиляции чердака с помощью продухов под карнизами представляют собой щели, располагающиеся между крышей и стеной. Их ширина составляет примерно 2 см. Альтернативный вариант – это точечное расположение.

Размер отверстия зависит от значения уклона ската, однако диаметр не может быть больше отметки в 2.5 см. Проектирование вентиляции чердака с помощью продухов – это единственная методика, выполнение которой возможно без использования слуховых окон.

Вентиляционные аэраторы

Кровельный аэратор – относительно других приспособлений, это достаточно новый вид продухов. Внешне, он представляет собой трубу, верхушка которой покрыта специальной «шляпой».

Система вентиляции чердака частного дома, основанная на них, отлично справляется с удалением пара, влаги и застойного воздуха, обеспечиваю качественную вентиляцию чердака холодного типа.

Аэраторы устанавливаются на скаты крыш, так как в этих местах перемещение воздуха происходит за счет имеющейся разницы между температурой и давлением. Тем самым они заменяют коньковые продухи. Аэраторы делятся на точечные и непрерывные. В конструкцию первых устанавливаются специальные вентиляторы.

Непрерывный тип представляет собой пластину с отверстиями, расположенную вдоль конька. Благодаря тому, что она прикрываются сверху кровлей крыши чердака, ее практически не видно, однако проветривание помещения осуществляется качественно.

В зависимости от материала, из которого изготовлена кровля крыши чердака, необходимо использовать разные аэраторы. Всего существует четыре вида, каждый из которых предназначен для конкретной кровли:

из битумной черепицы;
из металлокерамики;
из керамики;
а также для плоской кровли.

Устанавливать аэраторы нужно в тех местах, где предусмотрено расположение карнизных продухов. Помимо этого, при их монтаже необходимо соблюдать несколько условий:

уклон кровли должен находится в диапазоне значений от 15 до 45 градусов;
аэраторы должны устанавливаться на расстоянии как минимум 30 см от дымохода и стен;
они должны выпирать из прорези конька крыши на 25 см;
модели точечного типа устанавливаются на дальше чем на полметра от конька.

Вентиляция помещения мансарды

Непосредственно жилая зона мансарды нуждается в регулярной и качественной вентиляции, особенно если это место постоянного жительства, а не дачный дом. Норма воздухообмена для комнаты составляет 2 – 3 кратное полное обновление воздуха за час, если же под крышей есть санузел или кухня, коэффициент кратности возрастает до 8 – 12.

Для нормального функционирования вентиляции необходимо обеспечить пути притока и вытяжки воздуха, примерно равные по пропускной способности. На мансарде, как правило, необходимо позаботиться не только об отведении отработанного воздуха, но и о притоке свежего – открытой лестничной площадки будет недостаточно.

Кроме того, следует учесть, что длина воздуховода, выведенного через крышу, меньше, чем у вентиляции 1-го этажа, а потому естественная тяга значительно ниже.

Организация приточной вентиляции

Даже самая мощная вытяжка не сможет эффективно работать, если свежему воздуху неоткуда поступать. Для этого в мансарде необходимо предусмотреть отверстия, через которые свежая порция с улицы сможет свободно проникать.

Источниками притока могут служить мансардные или слуховые окна в скатах, расположенные в противоположных фронтонах вентиляционные окошки или обычные зарешеченные отверстия, приточные стеновые клапаны. Для регулировки потока их можно оснащать диффузорами.

Для продуктивной вентиляции мансардного пространства лучше использовать бризер. Он включает воздушный фильтр, москитную сетку, подогрев, позволяют регулировать подачу воздуха или полностью перекрыть его, изменить направление потока в помещении

Элементарное устройство для приточной вентиляции выглядит как круглая решетка, врезаемая в стену через трубу. Они используются там, где вентиляция через окна невозможна или недостаточна.

Воздух затягивается в клапан естественно, за счет разницы давлений, проходит через конструкцию, поглощающую шум потока, и подаётся в комнату. Есть и универсальные приточно-вытяжные клапаны, пропускающие воздух в обоих направлениях.

Приточный клапан со встроенным вентилятором необходим для создания принудительной подачи свежего воздуха. Это особенно удобно и эффективно для мансард сложной геометрической формы. Благодаря ему в помещении будет создаваться давление, которое самостоятельно вытеснит отработанный воздух, не оставляя зон застоя.

Как правило, приточные модели вентиляционных клапанов устанавливают непосредственно над батареей, чтобы поступающий воздух сразу мог нагреться. Кроме того, не стоит монтировать приточники слишком высоко, иначе воздух будет циркулировать только под потолком.

Установить приточный клапан своими руками несложно, главное – правильно выбрать место и найти или взять в аренду бур с алмазной коронкой для мобильного бурового станка или аналогичную насадку для дрели

Слуховые окна – это вентиляционные отверстия, закрытые глухими или распашными створками с остеклением или решётками-жалюзи. Роль слуховых могут выполнять и обычные окна со стеклопакетами, если их регулярно приоткрывать, либо снабдить клапанами проветривания.

Проще всего окна врезаются во фронтоны, и в домах малой и средней площади с двускатными крышами обычно так и поступают. Тогда воздух циркулирует как напрямую между двумя фронтонами, так и удаляется вентиляцией через потолок.

Однако не любая конструкция кровли подразумевает наличие фронтонов, а при большой площади помещения окон только в торцах будет недостаточно. В таком случае в кровлю вставляют мансардные окна или встраивают дормеры.

Панорамные окна врезаются непосредственно в скат, под наклоном, продолжая плоскость кровли. Они дают много света, могут быть установлены в уже собранную крышу без её демонтажа. Такие окна хорошо вписываются в экстерьер любой стилистики, а их сравнительно высокая стоимость компенсируется отсутствием затрат на дополнительные постройки на крыше.

Хоть это и наиболее популярное решение, оно имеет недостатки: мансардные панорамные окна склонны к протеканию, особенно бюджетные варианты или при неправильной установке.

Открывать панорамные окна для проветривания может быть неудобно из-за высокого расположения, а также не получится проветрить в дождливую погоду

Кроме того для проветривания можно использовать зенитные фонари. Правда это возможно, если они оснащаются открывающимися фрамугами. Эти конструкции послужат не только для улучшения естественного освещения, но и для удаления бытовых испарений, дыма, отработанного воздуха.

Дормеры – это небольшие выступы – «домики» на крыше для установки обычных, вертикальных окон. Такие «кукушки» делают крышу красивее и увеличивают внутреннее пространство, к тому же в мансарде добавляется стандартное окно с подоконником.

Сам дормер может быть разной формы и конфигурации:

Треугольный – с двускатной крышей под углом 64 градуса, спускающейся до основной кровли. Смотрится наиболее органично в большинстве случаев.
Квадратный – с двумя вертикальными стенами и односкатной крышей, наиболее простой в постройке и позволяет установить прямоугольное окно. А также с небольшими вертикальными стенками и двускатной крышей – в таких постройках бывает сложно выполнить гидроизоляцию стыков стен и основной кровли;
Арочный – с округлой крышей. Один из наиболее сложных в обустройстве, но на округлой крыше с мягкой кровлей хорошо смотрится только такой вариант.

Также вентилирование обеспечит антидормер – окно, «утопленное» в крыше. Эта конструкция дешевле, но для установки используется комнатное, а не уличное пространство. Особенно популярны в крышах с большим уклоном – например, ломаных.

В дормеры чаще всего устанавливают окна с остеклением, которые кроме проветривания обеспечат и освещение, и возможность выхода на крышу.

При необходимости можно зашить стену фронтона дормера и установить решетчатое слуховое окно, через которое будет поступать только воздух

Обустройство дормера – лучшее решение для мансарды большой площади либо под полувальмовой датской крышей. Однако их не получится установить на пологие скаты, с уклоном менее 350. Также нежелательно направлять окна на север – будет и темно, и холодно.

Если говорить о размерах и отступах, то не рекомендуют использовать окна меньше, чем 120×80см. Не стоит также устанавливать их ниже, чем в 1м от пола веранды или ближе 80см друг от друга. Чтобы вентиляция была эффективной, окна, а вернее, их открывающиеся части, должны быть на расстоянии 80 – 100см от потолка или крыши.

Обустраивать створки в дормерах необходимо на этапе проектирования и кровли крыши. Составляя план-схему кровли, пересчитайте суммарную ширину окон – она должна быть не меньше, чем половина длины мансарды. Также проверьте, чтобы вертикальная часть дормера располагалась точно над внешней стеной дома, а его каркас было возможно закрепить на основных стропилах без врезки в них.

Проще всего соорудить квадратный дормер с односкатной крышей, имеющей минимальный уклон. Главное – качественно заизолировать стыки с основными скатами

Касательно соотношения с остальными окнами дома, дормеры располагают точно над окнами предыдущего этажа – это и красиво, и безопасно.

Вытяжка через фронтон

При наличии в доме фронтонов, через них следует обустроить не только приточную вентиляцию, но и вытяжку. Сделать в них отверстие всегда проще и дешевле, чем в кровле, но не всегда это допустимо.

Во-первых, наверняка не подойдет этот вариант тем, у кого жилым является абсолютно все пространство под крышей – с открытыми ригелями и без холодного чердака сверху. Причина проста: вентиляционный канал проложить негде, а вытяжки непосредственно на фронтоне будет достаточно разве что для совсем небольшой однокомнатной мансарды.

Во-вторых, желательно избегать горизонтальных каналов тем, у кого под крышей есть санузел или кухня: эти помещения нуждаются в мощной вытяжке, а влага и копоть из них способна собираться конденсатом на чердаке, внутри вентканала и на его конце, на фасаде дома.

Результат – конденсат замерзает на чердаке и в трубе, а в оттепель заливает и утеплитель, и потолок мансарды, и фасад.

Если же вы обустраиваете жилую комнату на хорошо утеплённом чердаке, и над ней есть холодный треугольник хотя бы минимальной высоты – возможна эффективная вентиляция мансарды, выведенная через фронтоны, а не через крышу.

В зависимости от формы крыши, необходимости и дизайнерского решения, во фронтон можно встроить как остекленное, так и решетчатое слуховое окно

Лучшая схема устройства организована так. В каждой жилой комнате либо в дальней точке от подачи воздуха (если комната всего одна) в потолке вырезается отверстие. В это отверстие устанавливается решетка и выход вентканала – уголок или тройник.

На чердаке все эти отверстия соединяются вентиляционный каналом. При этом на разветвлении для каждой комнаты устанавливается обратный клапан, а также обратными клапанами окружается проход канала через наружную стену.

Желательно в последней части вентиляционной трубы, после соединения всех частей, установить канальный вентилятор для принудительной работы вытяжки. Чтобы свести к минимуму образование конденсата из-за перепада температур, все трубы вентиляционного канала утепляются.

На улицу нежелательно выводить вентиляцию вровень с фасадом: возможно, выступающая труба выглядит не особо эстетично, но подтёки конденсата на фронтоне будут ещё хуже. Также выход трубы необходимо закрыть специальным козырьком – фасадным выходом.

Коварность обустройства вытяжки через фронтоны из пространства мансарды в том, что сооружение качественной системы по всем правилам обойдётся практически в такую же сумму, как вывод через крышу.

Желание сэкономить, например, на утеплении канала или установке вентилятора приводит к низкой эффективности системы и проблемам с конденсатом, которые крайне проблематично устраняются (рис. выше)

Естественная вентиляция мансардного этажа через фронтоны будет качественно работать, если между атмосферным давлением за пределами конструкции и внутри будет ощутимая разница. В таком случае можно даже соорудить канал из гофрированной трубы с минимальным утеплением или без него: это дешевле и проще, чем использовать обычные трубы или плоские каналы.

Вариант с врезкой вытяжного стенового клапана или просто вентиляционного окна для жилой мансарды мы не рассматриваем, поскольку он подразумевает циркуляцию холодного воздуха напрямую через помещение, от приточных отверстий к вытяжным. Эта схема неприемлема для отапливаемого помещения: тепло будет попросту выдувать.

Вентиляция подкровельного пространства мансарды

Вентиляция подкровельного пространства мансарды обустраивается по принципу естественной циркуляции воздуха. Он заходит в специальные полости между гидроизоляцией и теплоизоляцией в районе карниза. Выведение производится на верхней части крыши в области конька.

Если кровля из металлочерепицы, удобно использовать специальные вентиляционные клапаны. Они располагаются в местах притока и вытяжки. Конструкция клапана позволяет эффективно решать несколько задач:

пропускать воздух;
обеспечивать защиту от прямого попадания осадков, пыли, грязи, насекомых и т. д.

Ещё одно преимущество использования клапанов для вентиляции крыши – простота монтажа и надёжность. Главное, произвести точные расчёты по количеству и выполнить детальные чертежи грамотного расположения.

Помимо клапанной системы воздухообмена подкровельного пространства, используется альтернативный вариант, не требующий применения специальных элементов (клапанов):

На нижних внутренних стенках карниза проделываются отверстия (карнизные продухи) с выходом в полости между утеплителем и слоем гидроизоляции. Это приточная часть вентиляции. Её расположение позволит обеспечить защиту от осадков и ветра.
Вытяжная часть оборудуется за счёт специальной конструкции конька, по бокам которого оставляются вентиляционные щели.
Воздух поступает через карниз, поднимается наверх и выходит в районе конька, обеспечивая проветривание.

Для выведения воздуха в районе конька оборудуется коньковый аэратор. Эта деталь обеспечивает качественную циркуляцию воздуха при сохранении эффективной защиты от осадков. Коньковый аэратор снабжён решёткой, защищающей внутреннее пространство кровли от пыли, грязи, листьев и насекомых.

Коньковый аэратор необходим для выведения воздуха в районе конька

Вентиляция подкровельного пространства может быть двух видов:

двухслойный;
однослойный.

Однослойный вид описан выше. Двухслойный вид позволяет обеспечить более качественную вентиляцию. Такая вентиляция условно объединяет клапанный и карнизный типы воздухообмена. Клапаны в кровельном материале обеспечивают вентиляцию пространства между кровлей и слоем гидроизоляции. Карнизный (внутренний) тип обеспечивает вентиляцию пространства между гидроизоляцией и пароизоляцией.

Продуктивность системы вентиляции подкровельного пространства зависит не только от конструктивных элементов, но и от соблюдения количественных и размерных параметров. Количество клапанов и продухов определяется особенностями конструкции и площадью кровли.

Обязательно наличие вентиляционных отверстий в каждой полости между стропилами. Размеры и количество вентиляционных отверстий увеличивается, если крыша имеет сложную архитектуру с парапетами, аттиками, мансардными окнами. Все эти конструктивные элементы существенно ухудшают циркуляцию воздуха.

Устройство и принцип работы мансардной вентиляции

Обустройство воздухообмена в мансарде производится по общим принципам монтажа вентиляции в доме, жилых и тёплых» помещениях. Это может быть естественная или принудительная система циркуляции воздушных масс.

Самый простой вид вентиляции мансарды – обустройство люков или окон непосредственно в крыше. За счёт их открывания обеспечивается необходимая циркуляция воздушных масс. Но такая вентиляция неудобна и не всегда эффективна.

Минусы естественной вентиляции через люки:

Создание сквозняков.
Высокие потери тепла зимой.
Перегрев воздуха летом в жаркую погоду.

Люки или окна отлично подойдут для создания приточной линии. Для обеспечения притока подойдут специальные клапаны. Расчет необходимого количества клапанов производится по установленным нормативам.

Вытяжные каналы выводятся через фронтон (треугольная, пятиугольная или закруглённая стена, в зависимости от формы скатов, закрывающая боковое пространство мансарды, между двумя скатами крыши) или конёк крыши.
Для вытяжки подойдут пластиковые трубы. Они вертикально монтируются в скат крыши. Нижнее окончание трубы размещается как можно выше.

Для обустройства вытяжки в мансардном помещении подойдут пластиковые трубы

Верхнее завершение трубы по стандартам должно возвышаться над коньком не менее чем на 50 см. При характерных обильных снегопадах в местности, где расположен дом, труба поднимается ещё на 10—20 сантиметров, чтобы её не занесло снегом. Она помещается в специальный пластиковый короб и утепляется. На её уличном окончании устанавливается дефлектор. Он позволит усилить циркуляцию, защитить трубу от пыли, снега, дождя и листьев.

Вытяжную трубу лучше ставить в противоположной стороне помещения относительно расположения приточных элементов. Для увеличения эффективности рекомендуется установить на вытяжку стандартный вентилятор. Он позволит контролировать поступление свежего воздуха.

Делаем вентиляцию мансарды самостоятельно

Прежде чем приступать к монтажу системы воздухообмена мансарды своими руками, нужно подготовить детальный план предстоящих работ и схему расположения всех элементов. При подготовке необходимо тщательно осмотреть помещение мансарды, зафиксировать все размерные параметры и особенности конструкции.

Если вентиляция будет принудительной, подбирается оптимальная модель вентилятора для вытяжки.

Последовательность действий:

В соответствии с обозначениями на схеме отмечаются места расположения клапанов и вытяжной трубы.
С помощью перфоратора или дрели с коронкой проделывается отверстие в кровле. Работы стоит выполнять аккуратно, проходя через все слои кровельного пирога (пароизоляция, утеплитель, гидроизоляция, обрешётка, кровельный материал). Для приточных клапанов отверстия проделываются во фронтоне или карнизе. Обязательно учитывать соотношение расположения приточных и вытяжных каналов (последние должны располагаться выше).
В стене монтируются клапаны: в отверстие вставляется трубка, с внешней стороны она закрывается решёткой, со стороны помещения на трубке закрепляется корпус клапана и фильтр. Все эти детали предусмотрены в комплекте клапана. Все щели герметизируются.
На крыше, в месте проделанного отверстия, устанавливается накладка для трубы и надёжно фиксируется. Предварительно проверяется герметичность стыков. Устанавливается труба и закрепляется в вертикальном положении с соблюдением всех расстояний.

В помещении к трубе устанавливается вентилятор. Снаружи производится установка дефлектора.

Схемы и варианты вентиляции мансарды

Конкретный вид и масштаб вентиляционной системы (если быть точнее, его подбор) для мансарды зависит от нескольких факторов. Учитывать при планировании схемы того, как делать вентиляцию мансарды, нужно следующие факторы:

жилая ли это мансарда или нет;
утепленная она или нет;
как часто там будут находиться люди;
какой ее размер (большое это помещение или нет).

Естественная, с аэраторами

Делать вентиляцию мансарды нужно еще на этапе строительства крыши

Данный способ организации вентиляционной системы может быть использован для некаменных сегментов кровли.

Естественная, со слуховыми окнами

Реализуя данный способ вентилирования и проводя монтаж слуховых окон, следует руководствоваться нормативами, предписанными в СниП 2-26 и СниП 21-01. Данные нормативы гласят:

установка слуховых окон допускается только при скате крыши не менее 35 градусов;
минимальные габариты створок должны составлять 0,6х0,8 метров;
регламентированные габариты слуховых окон – 1,2х0,8 метров.

Правила обустройства вентиляции мансарды (видео)

Принудительная, с вытяжным вентилятором

Монтаж системы вентилирования

Перед началом установки системы вентиляции мансардных помещений требуется сделать проект и рассчитать все необходимые параметры.

При этом на этапе проектирования следует тщательно измерить всю мансарду жилого дома и записать все важные размеры и параметры, требуемые для расчета и монтажа системы вентиляции.

Если выбор пал на систему, работающую по принудительному типу, важно выбрать соответствующий по мощности вентилятор. При монтаже следует придерживаться определенного порядка действий:

При монтаже следует придерживаться определенного порядка действий:

Ориентируясь на схему, отметить все элементы вентиляции, включая клапаны и вытяжную трубу.
Сделать отверстия в крыше, используя специальный инструмент. Для приточных клапанов сквозные отверстия необходимо проделать в карнизе или фронтоне

Важно учитывать, что приточные клапаны находятся ниже вытяжных.
Установить требуемые клапаны. Щели необходимо загерметизировать.
На крыше устанавливается накладка для трубы и прочно закрепляется

Перед установкой самой трубы требуется убедиться, что все стыки надежно загерметизированы.
Труба должна устанавливаться строго в вертикальном положении с учетом всех требуемых расстояний.
Внутри помещения на трубу монтируется вентилятор, а снаружи — дефлектор. После этого систему можно использовать.

В течение нескольких дней проводится тест на воздухообмен в помещении.

Правильный монтаж вентиляции обеспечит максимально эффективную подачу свежего воздуха, и оптимальный отвод отработанного. Любые нарушения при монтаже конструкции существенно снизят КПД.

Монтаж своими руками

Перед тем как приступить к обустройству вентиляции мансарды своими руками, необходимо создать ее проект, тщательно продумать схему размещения входящих в нее компонентов, записать на бумаге последовательность выполнения работ. В процессе подготовки обязательно нужно осмотреть все участки мансардного помещения, сделать необходимые замеры, отметить конструктивные особенности мансарды. При выполнении принудительной вентиляции необходимо подобрать вытяжной вентилятор с соответствующими техническими характеристиками. Последовательность выполнения монтажных работ:

На схеме согласно установленным обозначениям отмечаются точки фиксации клапанов и участок прокладки вытяжной трубы.
В крыше нужно дрелью или перфоратором просверлить отверстия. Эти работы выполняются очень аккуратно, чтобы не повредить слои кровельного пирога, конструкция которого включает кровельное покрытие, обрешетку, гидроизоляционные, утеплительные и пароизоляционные слои. Отверстия под приточные клапаны выполняются в карнизе или фронтоне. Обязательно стоит учитывать размещение приточных и вытяжных каналов. Первые оборудуются ниже.
Осуществляется монтаж клапанов в стене. В предварительно просверленное отверстие вставляется трубка, которая закрывается решеткой со стороны улицы. На внутренней стороне устанавливается фильтр, и крепится корпус клапана. Эти все элементы входят в комплект поставки клапана. Щели между элементами конструкции и поверхностью стены тщательно герметизируются.
На поверхности кровли, где просверлено отверстие под трубу, надежно фиксируется накладка, проверяется качество герметизации соединительных участков. Далее устанавливается труба строго вертикально. Обязательно нужно выдержать все расчетные расстояния.
С внутренней стороны здания к трубе монтируется вентилятор, а с наружной — дефлектор. Вентиляционная система готова к эксплуатации. На протяжении нескольких дней тестируется эффективность ее работы.

Важно понимать, что правильно оборудованная вентиляция мансардной крыши — это одно из условий комфортного проживания в загородном доме. При ее обустройстве своими руками обязательно необходимо соблюдать установленные строительные нормативы, проектировать вместе с конструкцией дома и обустраивать на этапе возведения крыши здания.. https://www.youtube.com/embed/VGCQE8ZgaSE

Заблуждения о вентиляции

Мало сделать вентиляцию чердачного помещения, важно чтобы она была сделана правильно. Однако среди людей, которые собираются заниматься этим вопросом, есть несколько распространенных заблуждений. На них следует остановиться более подробно.

Необходимость в вентиляции есть только в летнее время. На самом деле чердаку нужно не только проветриваться в жару, но и сглаживать большую разницу температур внутри чердака и вне его зимой. Если этого не делать, то неизбежно будет повышаться влажность — отличная среда для существования плесени, грибка. Бороться с этими явлениями крайне сложно, а в запущенных случаях плесень может проникнуть внутрь комнат — тогда ни о каком уюте говорить не придется.
Вентиляция выводит теплый воздух из помещения зимой. На самом деле если в доме плохо сохраняется тепло, то винить в этом надо не вентиляцию, а некачественную теплоизоляцию. Именно из-за нее создаются условия, при которых на чердак попадает влажный и холодный воздух.
Размеры вентиляционных отверстий значения не имеет. На самом деле площадь этих отверстий важна. При малой площади вентиляции эффект от нее будет практически нулевым. Чтобы помещение хорошо проветривалось, и при этом не допускались утечки тепла, на 500 кв.м. площади необходим 1 кв.м. вентиляционных отверстий.

Вентиляция в мансардном этаже

Вентиляция мансарды: особенности обустройства подкрышного пространства

Вентиляция мансарды необходима каждому дому, где предусмотрено это помещение. Уже на стадии проектирования и строительства вместе с планированием обустройства мансарды на чердаке необходимо разобраться и с системами вентиляции. Только они позволят сохранить элементы крыши в надлежащем состоянии долгие годы.

Вентиляционные системы крыши

По своему назначению вентиляция на мансарде подразделяется на:

приточную;
вытяжную;
общую.

По способу функционирования бывает:

естественная;
принудительная;
комбинированная.

Кроме общеотраслевых характеристик, мансардная вытяжка может реализовываться как:

комплекс устройств, обеспечивающих проветривание непосредственно мансардной комнаты;
совокупность устройств, выполняющих функции технологического проветривания крыши, позволяющих сохранить последнюю в целостности и значительно продлить срок службы.

Вентиляция подкровельного пространства

Проветривание пространства между основанием кровли и утеплителем необходимо по нескольким причинам.

В летний период в зависимости от типа кровли зона под крышей подвержена интенсивному нагреву (особенно при наличии металлочерепицы). При слабой вентиляции происходит накопление и застой влажного воздуха, который неблагоприятно влияет на состояние элементов кровли. Кроме этого, сильный прогрев воздуха под крышей способствует установлению жары в жилых помещениях частного дома.

В холодное время года, когда на улице минусовая температура, а на чердаке плюс, происходит таяние снежных осадков, скапливающихся на крыше. Это приводит к попаданию воды под кровлю и образованию наледи, которая может нанести механические повреждения частям кровли.
Повышенная влажность способна ослабить тепловые характеристики утеплителя или вовсе вывести его из строя.

Руководствуясь этими факторами, вентиляцию чердака над мансардой оборудуют притоком и вытяжкой.

Элементы вентиляции на крыше

Объём крыши при одинаковой площади может отличаться. Это обусловлено тем, что разные формы скатов крыши имеют разные углы наклона. Данный фактор стоит учитывать при расчёте вентиляции.

Продухи закрывают вентиляционными решётками.

В некоторых случаях вентиляция подкровельного пространства мансарды производится за счёт установки слуховых окон.

Вентиляция мансарды

Вытяжная система вентиляции в мансарде должна быть автономной, не зависящей и не пересекающейся с кровельной системой.

Часто встаёт вопрос, как сделать вентиляцию в мансарде и не ухудшить проветривание пространства под крышей. Для этого необходимо оставлять зазор для циркуляции воздуха под основанием, не менее 5 сантиметров.

Как сделать вентиляцию на мансардном этаже

Нас спрашивают: Как сделать вентиляцию на мансардном этаже частного дама. Есть санузел и три комнаты. Какие элементы должны быть. Мы отвечаем: Hачнем сразу с отсылки к статье о вентиляции чердачных помещений на нашем сайте.

Общие принципы вентиляции не меняются, чердак это, мансарда, подвал или промышленный цех — загрязненный воздух нужно удалить, а чистый подать. Для этого служит два типа вентиляции: — вытяжная и; — приточная.

При этом, она может быть организованное или не организованной, т.е. мы выбрасываем воздух (вытяжная) или закачиваем его в здание (приточная) и если каким образом он попадает в дом, или уходит нам не важно — это неорганизованная вентиляция. Если же мы обеспечиваем забор воздуха, или его удаление специальными каналами — организованная.

В Вашем случае, лучше всего сделать вытяжку в санузле, т.е. вывести вент короб на улицу, снабдив его регулировочным устройством. Это может быть жалюзи или конусный клапан. Как правило, сама архитектура пространства здания такова, что дополнительного вентилятора не нужно (впрочем, лишним он не будет). При этом, обеспечить в дверях санузла соответствующие продухи, для захода воздуха.

К сожалению не видя плана Вашего здания, что-то более конкретное сказать невозможно. Впрочем, представив себе, как должны двигаться воздушные потоки, чтобы обеспечить кислородом и удалить углекислоту из всех помещений. Обычно, для подобных, относительно небольших помещений, каких либо изысков делать не приходится, вполне достаточно открывающихся форточек или окон. Ну и, вент. каналов из тех помещений где оконные проемы отсутствуют.

Задать вопрос или прокомментировать

Вентиляция мансарды: советы, рекомендации

Система вентиляции является очень значимой составляющей кровельной системы мансарды. Ее значение нельзя недооценивать. Правильно организованный воздухообмен позволяет избежать существенных денежных затрат, связанных с ремонтом, способствует созданию здоровой атмосферы в пространстве мансарды и обеспечивает находящимся в помещении под крышей высокий уровень комфорта.

Роль вентиляции на мансарде
Кровельная вентиляция
Аксессуары для вентиляции

Какую роль в мансарде играет вентиляция

Правильно устроенная вентиляция обеспечивает создание условий необходимого проветривания и избавляет от накопления лишней влаги в подкровельном пространстве.
Вентиляция позволяет сохранить утеплитель сухим и тем самым не допустить снижения его теплоизоляционных свойств.

Правильный воздухообмен предотвращает размножение бактерий, появление разрушающей плесени и грибка на деревянных элементах кровельной конструкции.
Достаточная вентиляция защищает кровлю от перегрева при длительном воздействии солнечной энергии.
Хороший продув не допускает образование конденсата, приводящего к коррозии металлочерепицы. Также исключается напитывание влагой натуральной черепицы, которая от этого может полопаться при появлении заморозков.
Устройство системы вентиляции предотвращает образование наледи на кровельных свесах и карнизах.
Качественная вентиляция способствует значительному сокращению расходов, связанных с отоплением и кондиционированием.
Грамотный контроль за передвижением воздушных потоков позволяет существенно продлить период эксплуатации кровельной конструкции.

Отличное видео которое рассказывает о гидроизоляции и вентиляции кровли и мансарды:

Вентиляция между слоями кровли

Слои кровельной конструкции следует располагать в определенной последовательности.

1. Если двигаться со стороны помещения, то после слоя обшивки следует пароизоляция. Она прибивается к стропилам, снизу подбивается рейками.

2. После пароизоляционного материала следует слой укладываемого между стропилами утеплителя.

3. Затем идут контробрешетка и обрешетка.

4. После них слой гидроизоляции. Между теплоизоляцией и гидроизоляцией при этом формируется вентиляционный зазор, где свободно циркулирует воздух. На стропила при необходимости набиваются бруски, чтобы зазор получился достаточным.

5. Затем закрепляется слой кровельного материала. Между ним и гидроизоляцией также должен получиться вентилируемый зазор.

Общий принцип вентиляции крыши на одном рисунке

Аксессуары кровельной вентиляции

Вентилируемый воздух выводится из кровельного пространства с помощью аэраторов. Они обеспечивают создание тяги на основе показателей давления. Водяной пар уходит из-под кровельного пространства до того, как успеет нанести ущерб кровельной системе. Образование конденсата и его последующее стекание в утеплитель предотвращается.

Используются аэраторы разных типов. Часть из них – точечные, то есть предназначенные для вентиляции отдельных мест кровли. Они представляют собой трубы, накрытые сверху «зонтиком», защищающим от проникновения осадков.

Другая часть устройств – непрерывные аэраторы, устанавливаемые на протяжении всей длины кровли и служащие для общей вентиляции. К таким относится, например, длинный коньковый аэратор. Он монтируется на месте конька. Устройство имеет разделительные перегородки, структурные ребра, заглушки. Кроме того, аэратор содержит встроенные фильтры, защищающие подкровельное пространство от попадания в него насекомых и различного мусора. При применении конькового аэратора необходимо обеспечить приток воздушных масс от карниза.

Разные виды вентиляторов для проветривания помещений

На кровле также устанавливаются вентиляторы. Существуют разные их виды. Есть устройства, содержащие гаситель вибрации и встроенный шумопоглотитель. Некоторые виды крышных вентиляторов преобразуют естественную вентиляцию в принудительную.

Еще одно устройство – кровельный дефлектор. Это вентилятор пониженного давления. Он способствует удалению влаги из-под гидроизоляции и подкровельного пространства, препятствует образованию разрывов и отслоений покрытия кровли, увеличивая срок его эксплуатации.

Грамотно смонтированная система вентиляции поможет организовать правильный воздухообмен, что является важнейшей задачей в отношении эксплуатации кровли.

Вентиляция мансарды через фронтоны

Обустроенная мансарда – это жилое пространство, нуждающееся в свежем воздухе, как и любое другое помещение в доме. Правильно организованная вентиляция мансарды через фронтоны позволяет поддерживать конструктивные элементы крыши в нормальном состоянии. Регулярный воздухообмен защищает стропильную систему мансарды от преждевременного разрушения, предотвращая образование конденсата и появление грибка. Система вентиляция способствует просушиванию утеплителя, исключая возможность снижения его теплотехнических характеристик, чем продлевает срок службы всего кровельного пирога.

Особенности вентиляционной системы мансарды

Основная цель, преследуемая при устройстве системы вентиляции – это обеспечение регулярной циркуляции потоков воздуха, которые омывают элементы конструкции мансардного помещения. Одновременно с непрерывно движущимися воздушными потоками из внутреннего пространства мансарды, ограниченного фронтонами и скатами, выводится конденсат и другие испарения, образующиеся в процессе жизнедеятельности человека.

Устройство качественной системы вентиляции необходимо как для жилых мансард, так и для чердаков, используемых в качестве технического помещения. Планомерный воздухообмен создает внутри помещения благоприятный микроклимат, необходимый владельцам дома и стройматериалам. Выводя излишки влаги и отработанные воздушные массы, вентиляционная система выравнивает давление снаружи кровельной конструкции и внутри нее, препятствуя деформации связующих узлов и срыву кровли.

Согласно нормам, принятым в 1964 г. Госстроем, общая площадь сечений всех вентиляционных отверстий должна быть в пределах 1/300-1/500 площади мансардного перекрытия. Этим же документом предусмотрено обновление воздуха в неблагоприятную погоду 2 раза в час. Температура внутри нежилого чердака должна отличаться от внешней минимум на 5-6°С.

На сегодняшний день эти требования практически не изменились, но появилось большое количество современных стройматериалов и способов отделки, препятствующих естественному воздухообмену. Они надежно защищают мансарду от ветра и дождя, повышают герметичность конструкции, снижают теплопотери, но в то же время становятся непреодолимым барьером для прохождения потоков воздуха.

Методы устройства вентиляции мансарды через фронтоны

Существует несколько распространенных технологических приемов, обеспечивающих вентиляцию внутреннего пространства мансардного этажа и строительных конструкций, из которых он состоит:

Вентилируемый фронтон. Этот способ заключается в формировании вентиляционного зазора между материалами с разными теплотехническими характеристиками.
Вентиляционные решетки и окна. Эти элементы обеспечивают беспрепятственное движение воздуха через мансарду, что способствует снижению давления в помещении. Легче всего врезать решетки или окна на фронтон, но возможна установка и на скаты крыши.
Вентиляционные клапана. Используются в приточных и вытяжных системах вентиляции, движение воздушных потоков может быть естественное или принудительное, обеспечиваемое вентилятором. Функционально клапана приравниваются к вентиляционным окнам.

Перечисленные способы вентиляции можно использовать как по отдельности, так и совмещая друг с другом. Их также дополняют аэраторами, турборефлекторами и другими подобными устройствами.

Устройство вентилируемого фронтона

Вентилируемые зазоры, разделяющие материалы с разными теплотехническими характеристиками, создают установкой бруса на поверхности из кирпича или пенобетона. Обшивку деревянных стен фронтона производят без устройства зазора, исключение делается в случае наличия больших неровностей основания, которые корректируют сооружением фальш-стены.

Для сооружения каркаса используют деревянный брус сечением 20х20 мм или 30х30 мм, который монтируется двумя способами:

Вертикальное крепление применяется при горизонтальной обшивке фронтона отделочными материалами. Такое расположение реек каркаса наиболее приемлемо, поскольку обеспечивает естественное движение воздушных потоков внутри обшивки фронтона.
Горизонтальное крепление используется при вертикальной обшивке вагонкой, сайдингом, профлистами и другими видами отделки. В этом случае рейки, расположенные горизонтально, будут препятствовать естественному движению воздуха, поднимающемуся снизу вверх. Поэтому горизонтальный каркас монтируют из отрезков бруса с «разрывом» между ними.

При вертикальной обшивке фронтона рекомендуется делать двойную обрешетку, поскольку разрывы ослабляют основание для крепления обшивки. Установленный вертикально брус будет служить основанием для крепления горизонтальных элементов и способствовать нормальному движению воздуха, а на горизонтальный брус будет крепиться обшивка.

Вертикальное крепление реек каркаса используют также при диагональной обшивке фронтона вагонкой. В случае применения сложного вида отделки, когда элементы обшивки будут постоянно менять направление, рекомендуется монтировать двойной каркас.

Для сооружения обрешетки, одновременно выполняющей функцию вентиляционного канала, используют рейки из хвойных пород дерева или металлические профиля для монтажа гипсокартона. Специалисты рекомендуют пользоваться все-таки древесиной, поскольку по своей структуре она лучше сочетается с отделкой жилья.

Вентилируемый фронтон может быть:

С двумя вентиляционными зазорами, если при обустройстве конструкции используется ветрозащитная пленка. В этом случае зазоры формируют между пленкой и слоем утеплителя, а также между обшивкой и пленкой.
С одним вентиляционным зазором устраивается при использовании диффузионной мембраны, препятствующей проникновению влаги внутрь помещения, но способной самопроизвольно выпускать ее наружу.

Мембрану устанавливают вплотную к утеплителю, поскольку она пропускает пар и конденсат наружу, в отличие от пленки, которая становится для влаги непреодолимой преградой. Несмотря на более высокую стоимость диффузионной мембраны, ее использование более экономически выгодно, так как она позволяет уменьшить расход пиломатериала и продлить срок службы утеплителя.

Вентиляционные решетки и окна

Установку этих вентиляционных элементов производят в основном на фронтоны необорудованных чердаков. В мансардах, обустроенных под жилое помещение, устанавливают преимущественно остекленные деревянные рамы со створками и форточками для проветривания.

Вентиляционные решетки и окна продаются в виде готовых комплектов, в которые входят коробка и наличник для декоративной отделки проема. В качестве материала для изготовления используют древесину и более дешевый пластик. Конфигурация элементов может быть разной геометрической формы.

Вентиляционные окна для фронтонов разделяются на два типа:

Глухие – это решетки не предусматривающие возможности открытия для прямой вентиляции мансарды. Отверстие в глухих элементах закрыто планками, похожими на жалюзи. Планки могут быть нерегулируемыми и регулируемыми, для возможности изменения объема проходящего воздуха.
Распашные – имеют одну или две створки для периодического проветривания мансарды. Такие решетки изготавливают аналогично обыкновенным окнам, только меньше размерами.

Также существуют комбинированные варианты, имеющие створки для периодической вентиляции мансарды и жалюзи для регулярной циркуляции воздуха. Изготовить вентиляционные окна можно самостоятельно, взяв за основу заводские изделия. В этом случае изделие необходимо будет закрыть с тыльной стороны мелкой сеткой для защиты от насекомых и пыли.

Габариты вентиляционных окон для мансарды подбирают, руководствуясь описанными выше нормами. Для установки окна или решетки во фронтоне вырезают проем, вставляют в него конструкцию и закрывают щели наличником. При монтаже на бетонных или кирпичных стенах используют окна, оснащенные трубкой, которая вставляется в отверстие и подсоединяется в вентиляционному каналу или просто закрывается изнутри мансарды решеткой.

Для обеспечения нормальной циркуляции воздуха внутри мансарды, вентиляционные окна устанавливают таким образом, чтобы от их нижней грани до верха крыши было не меньше 80 см, но не больше 1 м.

Вентиляционные клапана

Вентиляционные клапана являются отличной альтернативой решеткам, только более дорогой. Их устанавливают на фронтоны мансард для замены отработанного воздуха на свежий в равнозначном объеме.

Кроме замены воздуха, вентиляционные клапана выполняют еще несколько полезных функций. Современные приточные устройства оснащены возможностью гасить шум, фильтровать и подогревать воздух, а также регулировать его объем в автоматическом режиме. Снаружи клапан ничем не отличается от вентиляционной решетки, а внутри мансарды представляет собой небольшую коробку, закрепленную под окном, как показано на фото.

Принцип работы вентиляционного клапана заключается в следующем:

Порция свежего воздуха поступает в клапан. В естественной системе вентиляции движение потока воздуха происходит за счет разницы давления снаружи и внутри мансарды. В механических устройствах при помощи вентиляторов.
Затем воздух поступает в шумопоглотитель, конструкция которого может быть разной в зависимости от производителя. На некоторых устройствах он представляет собой гофрированную полимерную трубку с установленной сеткой для защиты от насекомых.
Затем воздух выходит из устройства к радиатору отопления, нагревается и распространяется по пространству мансарды.

Для отведения отработанного воздуха используют обычные вентиляционные окна или вытяжки с вентилятором. Установка клапанов производится аналогично установке вентиляционных окон с удлиняющим патрубком.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Оцените статью: (Нет оценок) Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Вентиляция чердака 101 | IIBEC

1 ноября 2019 г.

Многие могут не осознавать, что вентиляция жилых чердаков была требованием в самом первом издании модельных строительных норм и правил Конференции строительных чиновников Америки (BOCA), опубликованных в 1948 году. модельные строительные нормы и правила сегодня. Но, учитывая, что вентиляция чердаков требуется более 70 лет, она по-прежнему остается одной из самых неправильно понимаемых концепций в кровельной промышленности.В результате многие чердаки не вентилируются должным образом.

Чтобы лучше понять чердачную вентиляцию, лучше всего начать с основ. В этой статье рассказывается, зачем вам нужна вентиляция, наиболее распространенный тип вентиляции, требования строительных норм и общие вопросы, связанные с вентиляцией.

Почему вентиляция чердака

Вентиляция чердака выполняет две основные функции: понижает температуру чердака и удаляет лишнюю влагу. Снижение температуры на чердаке может помочь снизить энергозатраты на кондиционирование воздуха и температуру настила крыши, оптимизировать срок службы кровельного покрытия и минимизировать образование обледенения.Некоторые преимущества удаления избыточной влаги включают снижение возможности роста плесени и грибка и минимизацию возможности гниения древесины.

Баланс — это ключ

Рисунок 1 — Сбалансированная система. Изображение предоставлено NRCA. Существует два метода вентиляции чердаков: статический и механический. Самый распространенный метод — статический. Этот метод основан на конвекции, которая представляет собой способ теплопередачи, вызванный тенденцией более теплого воздуха подниматься вверх. Другими словами, воздух проходит через чердачное пространство естественным образом, без использования механических средств.

Наружный воздух попадает в чердак через вентиляционные отверстия в потолке или карнизах, поднимается через чердак, когда он нагревается, и выходит через вентиляционные отверстия, расположенные наверху или рядом с ним. Чтобы этот метод был наиболее эффективным, примерно равное количество вентиляции должно быть размещено на уровне потолка или карниза, а также в верхней части чердачного помещения или рядом с ней. Это называется «сбалансированной системой». См. Рисунок 1 .

Рисунок 2 — Система механической вентиляции. Рисунок любезно предоставлен NRCA.Механический метод использует некоторые механические средства, такие как вентиляционные отверстия, для создания движения воздуха. Подобно статическому методу, необходимо обеспечить достаточное количество всасываемого воздуха в чердак. См. Рисунок 2 .

По данным Национальной ассоциации кровельных подрядчиков (NRCA), вытяжной вентилятор с расходом воздуха 1,0 куб. Фут в минуту на квадратный фут чердачного пространства, измеренный на чердаке, обычно считается эквивалентным соотношению вентиляции 1: 150.

Что требует кодекс?

В рамках данной статьи будет обсуждаться только издание Международного жилого кодекса (IRC) 2018 года.Большинство требований, касающихся вентиляции чердаков, не сильно изменились по сравнению с предыдущими редакциями.

Требования к количеству вентиляции и размеру отверстий можно найти в Разделе 806 «Кровельная вентиляция» главы 8 «Конструкция кровли и потолка». Ниже приведены требования, взятые непосредственно из IRC:

R806.1 Требуется вентиляция.

Закрытые чердаки и закрытые стропильные пространства, образованные там, где потолки устанавливаются непосредственно на нижнюю сторону стропил крыши, должны иметь поперечную вентиляцию для каждого отдельного помещения с помощью вентиляционных отверстий, защищенных от проникновения дождя или снега.Вентиляционные отверстия должны иметь минимальный размер 1/16 дюйма (1,6 мм) и максимум 1/4 дюйма (6,4 мм). Вентиляционные отверстия, имеющие минимальный размер более 1/4 дюйма (6,4 мм), должны быть снабжены экраном из коррозионно-стойкой проволочной сетки, аппаратной тканью, перфорированным винилом или аналогичным материалом с отверстиями, имеющими минимальный размер 1/16 дюйма (1,6 мм). ) минимум и 1/4 дюйма (6,4 мм) максимум. Отверстия в элементах каркаса крыши должны соответствовать требованиям Раздела R802.7. Необходимые вентиляционные отверстия должны открываться непосредственно для наружного воздуха и должны быть защищены от проникновения птиц, грызунов, змей и других подобных существ.

R806.2 Минимальная площадь вентиляции.

Минимальная чистая свободная вентиляционная площадь должна составлять 1/150 площади вентилируемого пространства.

Исключение: Минимальная чистая свободная вентиляционная площадь должна составлять 1/300 вентилируемого пространства при соблюдении обоих следующих условий:

В климатических зонах 6, 7 и 8 на теплой зимой стороне потолка устанавливается замедлитель парообразования класса I или II.
Не менее 40% и не более 50% требуемой площади вентиляции обеспечивают вентиляторы, расположенные в верхней части чердака или стропильного пространства.Верхние вентиляторы должны быть расположены не более чем на 3 фута (914 мм) ниже конька или самой высокой точки помещения, измеряемой по вертикали. Остальная часть необходимой вентиляции должна располагаться в нижней трети чердачного помещения. Если расположение элементов каркаса стен или крыши противоречит установке верхних вентиляторов, допускается установка более чем на 3 фута (914 мм) ниже конька или самой высокой точки помещения.

Несмотря на то, что основным требованием кода является соотношение 1: 150, обычно используется соотношение 1: 300.Чтобы использовать 1: 300, необходимо выполнить два условия исключения. Первое условие требует наличия замедлителя парообразования I или II класса для зданий, расположенных в климатических зонах с 6 по 8. Примером замедлителя парообразования класса I может служить полиэтиленовый лист, который должен быть установлен на теплой стороне изоляции чердака. Замедлитель парообразования класса II может представлять собой изоляцию из стекловолокна с крафт-облицовкой, установленную на чердаке стороной из крафт-бумаги вниз.

Рисунок 3 — Требования к расположению и количеству вентиляционных отверстий для второго исключения из Раздела R806.2 — Минимальная площадь вентиляции. Второе условие требует уточнения расположения вентиляционных отверстий для достижения сбалансированной системы, как показано на Рисунок 3 .

Заслуживающий внимания вывод из этого «исключения» состоит в том, что на уровне всасывания допустимо иметь от 10% до 50% площади вентиляции. Кроме того, можно интерпретировать, что нежелательно иметь более 50% площади вентиляции на уровне выхлопных газов. Площадь всасывания всегда должна быть равна или больше площади вытяжки, в противном случае всасываемый воздух может вытягиваться изнутри здания / жилого помещения через отверстия в потолке (например,г., может светиться, подъездные двери на чердак).

Как упоминалось ранее, эта статья касается только IRC 2018. Важно уточнить у чиновника строительных норм, где находится здание, какой кодекс был принят. Также имейте в виду, что государственные и местные юрисдикции могут добавлять или удалять части кода модели или вносить местные поправки.

Мне сказали, что математики не будет

Рисунок 4 — Пример здания для определения минимального объема вентиляции (рисунок любезно предоставлен ICC).Обсуждение вентиляции чердака не будет полным без подробных расчетов по определению минимально необходимой чистой свободной вентилируемой площади (NFVA). Ниже приведен пример, показанный в комментарии IRC для простой двускатной крыши с соотношением 1: 300. См. Рисунок 4 .

Площадь чердака = 20 футов x 50 футов = 1000 футов ²
Требуемый NFVA = площадь мансардного этажа x 1/300
= 1000 футов ²/300
= 3,33 фута ²

Преобразовать квадратный фут в квадратный дюйм: 3.33 фута ² x 144 дюйма ² / фут. ² = 480 дюймов ²

Ridge NFVA (50%) = 480 дюймов ² x 0,5 = 240 дюймов ²

NFVA каждого потолка (25%) = 480 дюймов ² x 0,25 = 120 дюймов ²

Следовательно, должно быть 240 кв. Дюймов NFVA, расположенного на гребне, и 120 кв. Дюймов NFVA, расположенных на каждом потолке.

Нужно ли вентилировать чердак?

Вентиляция чердачных помещений часто рассматривается как техническое требование для крутых крыш в сборе, а также требование строительных норм.Однако, начиная с IRC издания 2009 г., чердаки могут быть вентилируемыми или невентилируемыми. Итак, решение о вентиляции чердака не продиктовано строительными нормами; это действительно выбор дизайна.

Требования к невентилируемым чердакам можно найти в Разделе R806.5 IRC 2018. В этом разделе содержится обширный список требований и условий, которые должны быть соблюдены, чтобы иметь чердак без вентиляции. В этой статье они не обсуждаются, но читателям предлагается ознакомиться с этими требованиями.

Досадные проблемы с вентиляцией

Знать, что требует строительный кодекс, — это одно, а другое — как он выполняется в реальной жизни. Ниже приведены некоторые из наиболее распространенных проблем, с которыми можно столкнуться в этой области.

Отсутствие впускных или выпускных отверстий.

Как упоминалось ранее, для работы системы вентиляции необходимы как приточные, так и вытяжные отверстия. Одно невозможно без другого. Необходимо проверить вентиляционные отверстия на потолке, чтобы убедиться, что это не так:

Заблокирован изоляцией чердака из-за неиспользования изоляционных перегородок
Забита мусором
Устанавливается на твердую основу

При замене кровли частый запрос от домовладельца — это новый сплошной коньковый вентиль, или подрядчик порекомендует его, потому что на крыше его никогда не было.Однако иногда в резиденции нет вентиляционных отверстий на потолке или карнизе. Поскольку нет никаких условий для забора воздуха, коньковая вентиляция в основном неэффективна. Или, что еще хуже, вытяжные вентиляционные отверстия могут привести к попаданию теплого влажного воздуха из дома на чердак, что может быть проблематичным.

Рисунок 5 — Коньковая вентиляция и статическая вытяжная вентиляция. Изображение предоставлено Air Vent, Inc.

Недостаточно вентиляционных отверстий.

Глядя на крыши жилых домов, нет ничего необычного в том, чтобы увидеть двускатную крышу только с двумя или тремя статическими вытяжными отверстиями.Расчеты вентиляции показывают, что в большинстве случаев этого недостаточно. Чтобы проиллюстрировать это, давайте посмотрим на значение NFVA для приведенного выше примера. Расчеты показывают, что зданию необходимо 240 дюймов. ² для вытяжки. Типичный статический вытяжной вентиль обеспечивает от 50 до 60 дюймов. ² на штуцер. Три статических вентиляционных отверстия с NFVA 60 дюймов. ² обеспечат вентиляцию только 180 дюймов. ².

Другой способ взглянуть на это — сравнить статические вытяжные вентиляционные отверстия со сплошным коньковым вентиляционным отверстием.Графический пример, демонстрирующий, что требуется 15 статических вытяжных вентиляционных отверстий, чтобы равняться вытяжному вентиляционному отверстию 42 погонных фута конькового вентиляционного отверстия, можно увидеть на , рис. 5, .

Короткие замыкания.

Часто статические вытяжные вентиляционные отверстия устанавливают на крыше, которая также имеет коньковый вентиль. Это следует из убеждения, что «чем больше, тем лучше» или что вентиляции никогда не бывает слишком много. Однако такой конструкции следует избегать, поскольку статические вытяжные отверстия создают «короткое замыкание» предполагаемого воздушного потока.См. Рисунок 6 .
Рисунок 6 — Пример короткого замыкания в статической системе вентиляции. Рисунок любезно предоставлен NRCA.

Вальмовые крыши.

Частая проблема с вальмовой крышей заключается в том, что конек либо короткий, либо его вообще нет. И во многих из этих случаев вальмовая крыша образует на чердаке большое объемное пространство для вентиляции. Одним из методов является использование вентиляции чердака с электроприводом с гигростатом / термостатом, расположенным рядом с коньком или верхом крыши. Конечно, должны быть вентиляционные отверстия для обеспечения сбалансированной системы.См. рисунок 7 .
Рисунок 7 — Механическая вентиляция, применяемая с шатровой крышей. Рисунок любезно предоставлен NRCA.
Другой вариант — установка вальмовых дефлекторов по коньковым линиям вальмовой крыши. Не так давно такая практика не была рекомендована, потому что использовались традиционные коньковые вентилируемые изделия, и они были довольно склонны к инфильтрации погодных условий. Однако теперь доступны специальные продукты для гребня, специально разработанные для решения этой проблемы.

Фронтальные форточки.

Фронтальные форточки устанавливаются в вертикальных стенах по концам фронтонов.Они могут располагаться на остроконечной вершине или где-нибудь в области фронтальной стены ( Рис. 8, ). При использовании в сочетании с вентиляционными отверстиями на потолке они служат вытяжными отверстиями. Часто встречаются небольшие вентиляционные отверстия, которые явно не обеспечивают адекватного NFVA.

При использовании фронтальных вентиляционных отверстий без вентиляционных отверстий на потолке они функционируют как приточные, так и вытяжные, поэтому их эффективность зависит от направления ветра. Интересно отметить, что вентиляционные отверстия в щиколотке не упоминаются в строительном кодексе.Итак, если вентиляционные отверстия в фронтоне используются без вентиляционных отверстий на потолке, можно ли утверждать, что эта ситуация не соответствует нормам? Это вопрос к компетентному органу.
Рисунок 8 — Примеры форточок.

В закрытии

Вентиляция чердака служит важной цели и является ключом к хорошей работе кровельной системы. Любой, кто занимается кровлей жилых домов, должен ознакомиться с назначением вентиляции чердака и понять, как создать эффективную систему вентиляции при соблюдении требований строительных норм.

Джоан П. Кроу, AIA, является старшим менеджером GAF по кодексам и соблюдению нормативных требований. Кроу имеет степени бакалавра и магистра в области архитектурных исследований и является лицензированным архитектором. Имеет 30-летний опыт работы в строительной отрасли. Кроу ранее работала в NRCA и Wiss, Janney, Elstner Associates, Inc. Она является членом AIA, ARMA, CRCA, CSA, ICC, MRCA, NRCA, PIMA, IIBEC, RCMA, SEIA и SPRI.

Почему правильная вентиляция чердака важна для вашего дома

Вентиляция крыши, вероятно, не то, о чем вы очень часто думаете, но она играет важную роль во многих аспектах повседневной жизни в вашем доме.Правильная вентиляция на чердаке может положительно повлиять на срок службы вашей кровельной системы, комфорт и благополучие вашей семьи, ваши будущие расходы на ремонт дома и то, сколько вы платите за отопление и охлаждение.

Как работает вентиляция чердака

Эффективная вентиляция на недостроенном чердаке обычно включает воздухозаборники внизу вдоль потолков и вытяжные вентили вверху на пике или коньке крыши. Это обеспечивает непрерывный поток воздуха через пространство.Более холодный наружный воздух всасывается через вентиляционные отверстия в потолке, а теплый влажный воздух, который мигрирует в самую высокую точку, выходит через вентиляционные отверстия вдоль конька крыши.

Почему важна соответствующая вентиляция крыши

Правильная вентиляция на чердаке помогает избавиться от лишнего
тепло и влага, которые в противном случае могут нанести ущерб вашему дому. Тепло и
скопление влаги на чердаке вызывает предсказуемые, но разные проблемы в жарких
и холодный климат; районы с жарким летом и холодной зимой могут пострадать от
эффекты обоих.

Когда на улице жарко, солнце, падающее на крышу, может повысить температуру на чердаке. Воздействие этого чрезмерного тепла может деформировать кровельную обшивку, деформировать и преждевременно состарить черепицу. Если мансардный этаж не изолирован равномерно и должным образом, это тепло может излучаться в готовые жилые помещения, что затрудняет и удорожает поддержание комфорта в жилом пространстве.
В местах, где зимой температура опускается ниже нуля, теплый воздух, выходящий на чердак из отапливаемого жилого помещения внизу, поднимается на нижнюю часть крыши.По мере того, как настил крыши нагревается, нижний слой снега на крыше начинает таять, в результате чего вода стекает по крыше. Как только сток достигает холодного внешнего края, он снова превращается в лед. Когда это происходит неоднократно, вдоль карниза образуется ледяная плотина, блокирующая выход дальнейших стоков. Как только воде некуда деваться, она может скапливаться под черепицей. Правильно установленная самоклеящаяся подложка является окончательной защитой от обледенения. Этот прочный на разрыв гидроизоляционный продукт плотно прилегает к ногтям.Это помогает предотвратить попадание воды на внешние стены или чердак, где она может пропитать изоляцию пола, разрушить гипсокартон под ним или проникнуть во внутренние стены.
Влажность, создаваемая вашим жилым помещением или извне, которая попадает на прохладный чердак, конденсируется в жидкость, когда встречается с более холодными поверхностями. Со временем эта влага может вызвать повреждение кровельной системы и внутренних элементов конструкции или разрушить изоляцию чердака. В теплом чердаке влага может способствовать появлению плесени и грибка, что создает дополнительную нагрузку на охлаждающее оборудование в доме.

Определение признаков неправильной вентиляции

Неадекватная система вентиляции чердака может вызвать множество проблем, которые проявляются по-разному.

Вот несколько тонких и не очень тонких вещей, на которые следует обратить внимание:

Необъяснимый рост ваших счетов за отопление и охлаждение, который может произойти, если изоляция чердака намокнет и потеряет свою эффективность. Преждевременный выход из строя
Заметное нарастание льда по краю крыши в зимние месяцы.
Волнистость или рябь на линии крыши и черепицы вашего дома, вызванная деформацией настила, поврежденного влагой.
Ржавчина и коррозия металлических материалов на чердаке, таких как шляпки гвоздей, электрические коробки, осветительные приборы и компоненты системы отопления, вентиляции и кондиционирования воздуха
Влажность, водяные пятна или иней на чердачной стороне обшивки крыши или любые признаки износа разрушение структурных опор крыши
Усиление неприятных симптомов аллергии или респираторных заболеваний среди членов вашей семьи, что может быть связано с распространением спор грибов через систему подачи воздуха в помещении из-за роста плесени на чердаке.

Если вы решите проверить наличие этих знаков на своей крыше или
на чердаке помните о безопасности. Вместо того, чтобы взбираться на
крыша, обойдите свой дом снаружи и посмотрите вверх с уровня земли, используя
бинокль. Если вы поднимаетесь на чердак, убедитесь, что здесь достаточно свободного места.
хорошо освещены, у вас есть прочная пешеходная дорожка и вы носите соответствующее защитное снаряжение.

Что делать с плохо вентилируемым чердаком

Если вы обнаружите или обеспокоены каким-либо из вышеперечисленных предупреждающих знаков, было бы разумно, чтобы ваш чердак осмотрел сертифицированный кровельный подрядчик, который может оценить, достаточно ли вентиляции — строительные нормы обычно требуют 1 кв.футов чистой свободной вентиляции (NFVA) на 300 кв. футов площади недостроенного чердака. Если потребуется больше, они могут посоветовать вам, какие существуют варианты улучшения вентиляции и убедиться, что это эффективно. При этом они будут учитывать различные факторы, например:

Местный климат в вашем районе
Архитектура вашей крыши
Возраст вашей черепицы
Состояние настила и других компонентов крыши
Герметичен и хорошо ли изолирован чердачный этаж

Если ваша крыша приближается к концу срока службы, или настил или другие компоненты повреждены или изнашиваются, может быть рекомендован ремонт или замена, а также следующие шаги для надлежащей вентиляции вашего чердака:

Установка сплошных вентиляционных отверстий на потолке по внешнему краю карниза
Добавление конькового вентиляционного отверстия
Изоляция вдоль верхних пластин для соответствия или превышения R-значения уже в стенах
Герметизация чердачного этажа, чтобы сделать его воздухонепроницаемым, и убедитесь, что существует рекомендованное значение R для правильно установленной изоляции и что она не блокирует вентиляционные отверстия на потолке
Обеспечение воздушного пространства от одного до двух дюймов между установленной изоляцией и обшивкой крыши

Калькулятор вентиляции Owens Corning может предоставьте общее руководство по количеству вентиляции крыши, необходимой вашему дому.Для получения подробной оценки и совета экспертов обратитесь к независимому подрядчику по кровельным работам в сети подрядчиков по кровельным работам Owens Corning в вашем регионе.

11 лучших типов вентиляционных отверстий на крыше + понимание вентиляции чердака

Лучшие системы вентиляции крыши не только продлевают срок службы вашей крыши, они помогают снизить счета за электроэнергию в вашем доме и сделать ваш дом в целом более здоровым местом для жизни…

Различные типы вентиляционных отверстий на крыше более эффективны, чем другие, но каждый тип вентиляционных отверстий имеет основную задачу либо удалить застоявшийся воздух из вашего чердака (вытяжка), либо подать свежий воздух в ваш дом (приток) .

Если вы действительно хотите воспользоваться преимуществами надлежащей вентиляции крыши, то критически важно установить как приточную, так и вытяжную вентиляцию. Однако во многих случаях приточная вентиляция невозможна из-за архитектуры дома. В таких случаях лучше иметь только выхлоп, чем ничего! Но ради обсуждения, мы можем предположить, что конструкция вашей крыши может конструктивно справляться как с впуском, так и с выпуском.

Прежде чем рассматривать каждый тип кровельного вентиляционного отверстия, доступный на рынке в 2020 году, давайте сначала рассмотрим два типа вентиляции в целом…

Два стиля вентиляции

А что такое вентиляция? Согласно Оксфорду, вентиляция — это «подача свежего воздуха в комнату, здание и т. Д.».”

Это старое (воздух) и новое (воздух). В кровле, как и в жизни, это очень освежающая и важная стратегия!

Понимание того, как воздух движется естественным образом, помогает нам понять, почему воздухозаборник и вытяжка играют решающую роль в вентиляции крыши . И важно знать, как эти две системы работают рука об руку, прежде чем выбирать, какой из типов вентиляционных систем лучше всего подходит для вашего дома и бюджета.

Выхлоп; Выпустите этот несвежий воздух

По словам профессора физики Университета A&M Западного Техаса Кристопера Байрда, «тепло не поднимается, поднимается горячий воздух.( источник ) » Для вентиляции чердака это важно, потому что это горячий воздух, содержащий влагу, который вы хотите удалить из своего чердака.

Если дать горячему воздуху остыть, это может привести к появлению неприятного запаха плесени и, в конечном итоге, плесени. Это одна из основных причин, почему вентиляция важна для здоровья вашего дома, как упоминалось выше.

Поскольку горячий воздух поднимается вверх, вентиляционные отверстия вытяжного типа обычно располагаются ближе к верхней части линии крыши.Наиболее распространенное вытяжное отверстие, используемое в современных кровельных системах, — это коньковое отверстие. В Roof Hub мы устанавливаем коньковые вентиляционные отверстия для каждой новой крыши, если стиль дома не позволяет этого.

Помните: ребристые вентиляционные отверстия и другие подобные им вытяжки позволяют горячему, влажному, влажному затхлому воздуху выходить из вашего дома, но это только половина любой хорошей стратегии вентиляции!

Впускной; Принесите свежий воздух в

Горячий воздух, покидающий чердак, важен для здоровья вашего дома и долговечности крыши, но горячий воздух, как правило, довольно стойкий! Он не хочет уходить, пока его не вытеснят, поэтому нам нужно что-то, чтобы действовать как вышибала.Введите: более прохладный воздух.

Прохладный свежий воздух (в виде приточной вентиляции ) — вторая половина отличной стратегии вентиляции. Более холодный воздух поступает в чердак через воздухозаборники, расположенные ниже по линии крыши, чем упомянутые выше вытяжные отверстия. Поскольку более холодный воздух попадает под горячий воздух (и потому, что горячий воздух поднимается вверх), приточная вентиляция поможет вытолкнуть стойкий горячий воздух из чердака. Прохладный воздух через вентиляционные отверстия (например, на потолке) действует как наш шезлонг.

Если у вас есть вытяжные отверстия с достаточно большой площадью поверхности, этот более прохладный приточный воздух будет способствовать выталкиванию горячего воздуха из дома. В идеальном мире это полный цикл…

Холодный воздух поступает через впускные отверстия, а горячий воздух выходит через выпускные!

Что произойдет, если на моей крыше нет вентиляции?

Ледяные дамбы — частый результат плохой вентиляции кровли.

Быстрое разрушение вашего дома, имущества и всего, что вам дорого.Все, что для вас важно, погибнет самым ужасающим образом, который только можно представить. Просто шучу.

Несмотря на то, что без надлежащей вентиляции может не произойти бесконечных разрушений, есть существенные недостатки, которые повлияют на ваше чердак, вашу крышу, ваш дом и ваш образ жизни. В их числе:

Плохое качество воздуха в помещении из-за мертвого воздуха на чердаке (летом)
Перегруженные системы HVAC (кондиционирование воздуха) вынуждены усерднее работать для охлаждения второго (и третьего, если применимо) этажа вашего дома
Избыточная влажность ( в виде теплого воздуха) на чердаке
Ледяные плотины в зимние месяцы, если вы живете в более холодном климате
Сухая гниль кровельной обшивки

Наиболее распространенные типы вентиляционных отверстий на крыше

Теперь, когда мы рассмотрели важность вентиляции вашей крыши, а также различия в типах воздухозаборников и вытяжек, пришло время сделать обзор наиболее часто используемых систем вентиляции крыши.

7 Тип кровельных вытяжных отверстий

Если вы решите, какое кровельное отверстие лучше всего использовать в качестве вытяжки для вашего дома, , пожалуйста, проконсультируйтесь с опытным специалистом по кровле, прежде чем принимать окончательное решение .

Большинство людей устанавливают новую крышу, когда добавляют вентиляционные отверстия, поэтому в любом случае важно получить расценки у надежного кровельного подрядчика.

Мы добавляем этот отказ от ответственности, потому что невозможно охватить 100% плюсов и минусов каждого варианта, не зная точных настроек вашей текущей крыши, а также стиля вашего дома.

Коньковые вентиляционные отверстия (наиболее распространенная выхлопная система)

Вентиляционное отверстие устанавливается поперек козырька крыши.

Вентиляционные отверстия Ridge — это наиболее часто устанавливаемые вентиляционные отверстия. Если вы получаете расценки на крышу от подрядчика из Массачусетса, то велика вероятность, что этот тип вентиляции будет включен в вашу смету. Если конькового вентиляционного отверстия нет в списке, обязательно спросите, какое вытяжное отверстие планирует использовать подрядчик и почему оно наиболее подходит для вашего индивидуального кровельного проекта.

Коньковая вентиляционная решетка находится на пике вашей крыши и проходит через всю линию крыши.Поскольку вентиляционные отверстия конька расположены в самой высокой точке крыши, они лучше всего подходят для выхода горячего воздуха из чердака. А поскольку они проходят по всей линии крыши, они обычно имеют площадь поверхности, необходимую для вывода большого количества горячего воздуха.

Важно: при использовании в сочетании с воздухозаборными отверстиями, расположенными в нижней части линии крыши (например, вентиляционное отверстие на потолке), коньковое вентиляционное отверстие дает наилучшие возможности для вертикальной вентиляции.

Вертикальная вентиляция использует силу тяжести и естественный поток холодного и горячего воздуха. Холодный воздух выходит через нижнюю часть и выходит через верх. Эта стратегия намного превосходит горизонтальную или перекрестную вентиляцию, о которой мы поговорим позже.

Практически все кровельные компании хорошо знакомы с установкой коньковых вентиляционных отверстий. Процесс установки включает в себя использование пилы, чтобы вырезать зазор шириной 2 дюйма вдоль всего пика крыши. После того, как отверстие будет вырезано, гибкий коньковый вентиляционный канал сгибается и прибивается сверху.

После того, как вентиляционное отверстие гребня прибивается к только что вырезанному зазору на линии гребня, черепица конькового конька сгибается над вентиляционным отверстием и прибивается гвоздями.Этот особый тип черепицы более прочен и податлив, чем обычная битумная черепица, и бывает цветов, которые безупречно сочетаются с вашей новой крышей!

Большинство современных коньковых вентиляционных отверстий, таких как гребневые вентиляционные отверстия Cobra Snow Country от GAF, настолько прочны, что на них можно стоять! Их прочность обеспечивает дополнительную защиту от накопления снега на северо-востоке и в других заснеженных регионах США. То, как вентиляционные отверстия встроены в изделие, обычно защищает от накопления снега и льда, который в противном случае заблокировал бы выход из других вентиляционных отверстий.

Дизайн конькового вентиляционного отверстия, его расположение на линии крыши, покрываемая площадь, а также стоимость и универсальность — вот лишь некоторые из многих причин того, что это одно из самых популярных выхлопных отверстий, и мы очень рекомендую, если он соответствует архитектуре вашего дома.

Off Ridge Vents

Металлический вентиль вне конька, установленный на крыше с трехслойной битумной черепицей. Это конкретное вентиляционное отверстие — универсальное вентиляционное отверстие UV-45, доступное от Active Ventilation Products, Inc (обсуждается в конце этого раздела).

Хотя они звучат похожи по названию, вентиляционное отверстие вне конька похоже на коньковое отверстие только потому, что они оба расположены близко к гребню вашей крыши. Фактически, вентиляционные отверстия вне гребня гораздо больше похожи на вентиляционные отверстия короба, чем на вентиляционные отверстия гребня!

В целом, вентиляционные отверстия вне конька — не очень популярный вид вентиляционных отверстий, и мы не рекомендуем их по сравнению с другими, более эффективными вытяжными вентиляционными отверстиями на крыше. Вентиляционные отверстия вне конька не так эффективны, как воздухозаборники со сплошным коньком, потому что они намного меньше и не так высоко на крыше.Их размер не позволяет им испускать большое количество горячего воздуха, а их расположение ограничивает их способность выпускать самый горячий воздух, например, из гребня.

Самые популярные на рынке вентиляционные отверстия вне гребня имеют длину около 4 футов. Установка, часто выполняемая из оцинкованной стали, включает вырезание в крыше отверстия размером с вентиляционное отверстие примерно на один фут ниже линии конька.

Вентиляционные отверстия вне конька полезны, когда фактическая линия конька крыши небольшая.Это может произойти со сложными крышами и домами, у которых нет одной длинной непрерывной линии конька, через которую проходит традиционный коньковый вентиль. Добавление одного или двух вентиляционных отверстий вне конька к этим типам крыш может обеспечить дополнительную вентиляцию в тех местах, где их недостаточно.

Если в вашем доме много выступов, впадин и мансардных окон, это может быть тип вентиляции, которую следует включить в вашу систему вентиляции. Однако это не всегда , поэтому перед звонком обязательно поговорите с надежным кровельщиком.

Где купить вентиляционные отверстия в крыше

Компания Roof Hub, как подрядчик по кровельным работам, не может покупать вентиляционные отверстия для чердачных крыш. У Home Depot и Lowes есть несколько распространенных типов вентиляционных отверстий на крыше, но мы рекомендуем зайти на сайт roofvents.com, если вы ищете что-то более конкретное. У них есть вентиляционные отверстия на крыше, вентиляционные отверстия на крыше и многие другие варианты, которые бывают разных размеров. Если он вам нужен, похоже, он у них есть! Хотя мы сами не использовали этого продавца, кажется, что у него есть отличные обзоры и подробная информация о продукте.

Box Vents (также известные как Louver Vents)

Три вентиляционных отверстия поперек крыши, используемые для вытяжной вентиляции. Вентиляционные отверстия

похожи на вентиляционные отверстия вне гребня, но являются гораздо более популярным решением для вентиляции.

Одно из основных сходств с вентиляционным отверстием вне конька заключается в том, что первым шагом при установке является прорезание отверстия в крыше, чтобы вентиляционное отверстие могло закрыться. Еще одно сходство заключается в том, что вентиляционные отверстия обычно устанавливаются группами по крыше, чтобы добавить дополнительную вентиляцию.Одного или двух вентиляционных отверстий недостаточно, чтобы вентилировать всю крышу!

Коробчатая вентиляционная труба имеет более квадратную форму, чем ее внешний вид, отсюда и название; ящик вент. Доступен широкий диапазон размеров, которые подойдут для вашего помещения. Самый распространенный размер коробчатых вентиляционных отверстий на рынке сегодня составляет 18 на 18 дюймов.

Наряду с коньковыми вентиляционными отверстиями, вентиляционные отверстия являются одними из двух самых популярных вытяжных вентиляционных отверстий, которые вы можете увидеть на современной крыше. Их небольшой размер составляет , в основном , что является недостатком, но они обладают некоторой универсальностью по сравнению с коньковым вентиляционным отверстием.Поскольку им не нужно проходить через весь пик крыши, вентиляционные отверстия могут быть стратегически установлены в небольших помещениях, где требуется вентиляция воздуха, но не могут использоваться коньковые вентиляционные отверстия.

Как и в случае с вентиляционными отверстиями вне конька, использование коробчатых вентиляционных отверстий имеет смысл для более сложных линий крыши, которые имеют множество различных секций. Но если у вас большая линия крыши, то коньковый дефлектор чаще всего оказывается намного эффективнее. Тем не менее, вентиляционные отверстия очень часто используются на шатровых крышах, и если у вас шатровая крыша, то это отличный вариант.

Вентиляционные отверстия для чердаков с проводным подключением

Пример вентиляции чердака с жесткой проводкой, изображенный снаружи дома.

Вентиляционные отверстия чердака с электроприводом, также известные как вентиляторы чердака с электроприводом или вентиляционные отверстия чердака, представляют собой электрические вентиляторы, которые помогают вытягивать застоявшийся воздух из чердака. Они работают так же, как коробочный вентилятор, поставленный в окно в жаркий летний день. Они могут эффективно вытягивать горячий воздух, но требуют более высоких затрат на электроэнергию.

В целом, одна из основных причин вентиляции чердака — поддержание постоянной температуры на чердаке по сравнению с остальной частью дома.Летом в помещении может быть немного теплее и немного прохладнее зимой, но мы стараемся избегать экстремальных температурных колебаний от сезона к сезону. Это важно отметить при обсуждении вентиляции чердака с электроприводом, потому что их мощность часто может быть либо вредной для стратегии вентиляции, либо недостаточно мощной, чтобы вообще что-то изменить…

По словам Дэнни Паркера и Джона Шервина из Центра солнечной энергии Флориды, «вытяжные вентиляторы могут снизить измеренные пиковые летние температуры воздуха на чердаках более чем на 20 градусов по Фаренгейту.Тем не менее, влияние сезона охлаждения довольно скромное с хорошо изолированными чердаками ».

Еще один момент, упомянутый в реферате Паркера и Шервина, заключается в том, что исследование проводилось в районе, где дома сильно кондиционированы. . Это говорит о том, что форсунки с электроприводом на самом деле могут вытягивать более холодный воздух через основные этажи дома и из чердака, тем самым увеличивая затраты на электроэнергию и заставляя кондиционер работать сильнее. Если вы не разместите коробчатый вентилятор в окне, когда кондиционер охлаждает ту же самую комнату, то, возможно, нет смысла использовать электрическую вентиляцию на чердаке, если вы используете кондиционер для охлаждения всего дома.

Наконец, Паркер и Шервин отмечают, что существующие дома в исследовании изначально не имели вытяжной вентиляции, такой как коньковая вентиляция. Это важный момент, потому что добавление любого выхлопа к системе, в которой его нет, было бы полезно, независимо от того, работает ли этот вентиль с питанием или нет.

Вентиляционные блоки с более слабым питанием могут нанести такой же вред системе вентиляции вашего дома, как и упомянутые выше сильные. Согласно другим отчетам домовладельцев, более слабые вентиляционные отверстия имеют тенденцию циркулировать воздух, а не вытеснять воздух.Хотя постоянный поток воздуха важен для предотвращения накопления плесени, больше всего необходим отвод горячего воздуха с чердака. А слабые вентиляционные отверстия просто не режут.

Помимо очевидных сложных недостатков, упомянутых выше, у вас есть расходы на электроэнергию. Жесткие электрические вентиляционные отверстия на чердаке необходимо подключить к источнику питания вашего дома, что неизбежно приведет к увеличению ваших счетов за электроэнергию. Хотя дополнительные расходы могут быть небольшими в течение нескольких дней или недель, они начинают накапливаться в течение месяцев и лет.Более высокие эксплуатационные расходы являются важной причиной перехода традиционных проводных систем на солнечную энергию за последние несколько лет.

Вентиляционные отверстия для чердаков на солнечных батареях

Вентиляционное отверстие на чердаке, работающее на солнечной энергии, снаружи дома вдоль линии крыши.

Вентиляция чердака с питанием от солнечной энергии устраняет почти 100% затрат на электроэнергию, связанных со старыми жестко закрепленными вентиляционными отверстиями, но не устраняет недостатки, которые обычно имеют место с электрическими вентиляционными отверстиями чердака.

Простое сокращение затрат на электроэнергию не меняет способ работы устройства.Вентиляторы часто либо слишком мощные, либо недостаточно мощные. К сожалению, нет никакого способа гарантировать, что вы все сделаете правильно. А при добавлении к правильной стратегии вертикальной вентиляции (например, вытяжная вентиляция конька и вентиляция потолка), вентиляция с электроприводом может иметь разрушительные эффекты, которых в противном случае не было бы. Больше — не всегда лучше!

По этим причинам лучше всего использовать более естественные, проверенные временем методы вытяжки для вашей крыши. Если у вас уже есть надлежащая вентиляция на чердаке, вам лучше без дополнительного вентилятора, даже если он работает от солнечных батарей.

Крышные турбины (также известные как Whirlybird Ventilation)

Крышная турбина Whirlybird, изображенная на металлической крыше.

Whirlybird — забавное слово, и мы считаем это значительным преимуществом для приобретения крышной турбины. Вы можете встать на подъездной дорожке, указать на свой дом и воскликнуть соседям: «вы видите это, это мой вертолет». Ветряные турбины — это не только развлечения и игры, но есть существенные плюсы и минусы, которые могут повлиять на здоровье вашей крыши и вентиляцию чердака.

Вентиляционные отверстия Whirlybird были изобретены в начале 1900-х годов британским изобретателем Сэмюэлем Юартом. Устройство состояло из алюминиевых лопастей внутри алюминиевого «капота» или покрытия, которые вращались под воздействием ветра снаружи дома, а затем вытягивали воздух из чердака и из дома. Оригинальный дизайн Юарта соответствует современным моделям Whirlybird.

Крышным турбинам требуется ветер со скоростью не менее 5-6 миль в час для активации и вращения внутренних лопастей, а это означает, что они не будут эффективны в дни с легким ветерком или без него.Если это всего лишь выхлоп на крыше, то в жаркие летние дни без ветра у вас будут проблемы.

Даже в дни с сильным ветром эффективность вертолетов как средства вентиляции сомнительна. Они часто меньше, чем вентиляционные отверстия для коробок или вентиляционные отверстия вне конька, что ограничивает количество горячего воздуха, который они могут вытягивать из чердака. Для того, чтобы это была эффективная стратегия вентиляции, большинству домов потребуется несколько крышных турбин, которые окажут заметное влияние на выхлоп с крыши.

Кровельные турбины Whirlybird могут быть не самым эффективным способом вентиляции вашей крыши, но их использование дает некоторые преимущества. Во-первых, они экологичны и экологичны, потому что не требуют электричества. За исключением периодической смазки агрегата, обслуживание или уход, требуемый с владельцем, практически не требуются. И в отличие от упомянутых ранее вентиляционных отверстий, они совершенно бесшумны даже в ветреные дни, когда порывы ветра превышают 20 миль в час.

Купольные вентили

Красивый купольный люк с жалюзи и собственной металлической крышей, изображенный на красной металлической крыше.

Если вам интересно, что это за башенка на вашей крыше, возможно, вы являетесь счастливым обладателем купольного вентиляционного отверстия!

Купольные вентиляционные отверстия — один из наименее распространенных типов вентиляционных отверстий на крыше из-за их стоимости, сложности и потому, что не у всех есть основная проблема, для решения которой они были созданы.

Истоки купольных вентиляционных отверстий связаны с их использованием в амбарах. Изначально они были созданы, чтобы пропускать много воздуха в чердак сарая, чтобы помочь высушить сено и другие зерновые культуры, хранящиеся в конструкции.В первоначальном виде форточки купола выполняли функции одновременно вытяжной и впускной. Однако в современной кровле и дизайне одна из основных причин использования купольного вентиляционного отверстия — это пропускать дополнительный свет в область под вентиляционным отверстием.

Вентиляционные отверстия купола бывают разных форм и стилей. У некоторых есть деревянные решетки вокруг отверстий для защиты от элементов, в то время как другие широко открыты, чтобы максимизировать количество света и воздуха, попадающего в пространство внизу.

Многие дома в итальянском стиле имеют вентиляционные отверстия под куполом, встроенные в линию крыши для многоцелевого использования.Во-первых, потому что они являются формой вентиляции. Но что еще более важно, они добавляют привлекательный вид архитектурному дизайну дома. Красивый купол может добавить характера и очарования скучной линии крыши. В некоторых более сложных стилях купольных вентиляционных отверстий даже есть окна и достаточно места для входа человека или двух. Какое фантастическое место, чтобы шпионить за своими соседями!

Более высокие затраты, связанные со строительством совершенно нового вентиляционного отверстия купола в сочетании с аналогичной эффективностью по сравнению с более крупными коробчатыми вентиляционными отверстиями, делают вентиляционные отверстия под куполом ненужными расходами для большинства домовладельцев.Если ваша главная забота не будет дополнительной привлекательностью, вентиляционные отверстия купола не имеют особого смысла.

Однако, если вам нужна дополнительная вентиляция на крыше и вы не против доплатить, чтобы ваш дом выглядел лучше, тогда купольная вентиляция может быть для вас. В противном случае несколько больших вентиляционных отверстий сделают свое дело!

4 Приточные системы вентиляции для вашего дома

Со всеми способами, которыми вы можете избавиться от этого затхлого старого воздуха на чердаке, было бы упущением, если бы мы не попытались заменить его новым, свежим воздухом, выходящим на улицу.

Вытяжная вентиляция без всасывания — все равно что велосипед без педалей. Воздух может немного двигаться, но далеко не уйдет!

В сочетании с надлежащей вытяжкой (например, коньковой вентиляцией или большим количеством вентиляционных отверстий) соответствующая приточная вентиляция направляет свежий воздух на чердак и вверх через выхлоп. Это классическая вертикальная вентиляция в лучшем виде! Входит новый поток свежего воздуха, а старый горячий воздух выталкивается наружу.

В отличие от выхлопной системы, на вашей крыше меньше вариантов воздухозаборника.И в большинстве случаев мы настоятельно рекомендуем первый вариант в списке.

Вентиляционные отверстия под потолком (Наиболее популярные воздухозаборники)

Сплошная вентиляция софита вдоль карниза крыши.

Подвесная вентиляция, безусловно, самая популярная форма приточной вентиляции с крыши. Он составляет половину самого популярного сочетания впуска и выпуска; дефлекторы (для притока) с коньковым дефлектором (для вытяжки).

Вентиляционные отверстия

— фаворит среди строителей домов и кровельщиков, потому что они, несомненно, являются наиболее эффективным воздухозаборником по цене.Если стиль дома позволяет это, большинство строителей нового строительства включают в план своего дома вентиляционные отверстия на потолке.

Что такое люк в потолке?

Софиты — это воздухозаборники, которые устанавливаются непосредственно на карнизе и расположены непосредственно под линией крыши. Некоторые называют эту область «свесом крыши».

Существуют разные типы софитов, но почти во всех наиболее распространенных конструкциях есть небольшие отверстия, которые позволяют холодному воздуху поступать в чердак и выталкивать горячий воздух из дома через вытяжное отверстие.И не волнуйтесь, отверстия в потолке очень маленькие, поэтому нежелательные твари не могут проникнуть в ваш дом.

Поскольку не все дома одинаковы, существует два типа вентиляционных отверстий на потолке, которые подходят для большинства стилей: непрерывные вентиляционные отверстия на потолке и индивидуальные вентиляционные отверстия на потолке.

Сплошные вентиляционные отверстия на потолке длиннее и часто охватывают весь карниз дома. Подобно коньковому вентиляционному отверстию (которое проходит по всей вершине крыши), сплошные потолочные перекрытия обеспечивают большую отдачу от затраченных средств, поскольку они имеют большую площадь поверхности.Чем больше площадь поверхности, тем больше воздуха может пройти. Сплошные софиты обычно изготавливаются из винила с просверленными впускными отверстиями. Поскольку они виниловые, они бывают самых разных текстур и цветов, чтобы соответствовать внешнему виду и ощущениям практически любого дома.

Отдельные вентиляционные отверстия в потолке из алюминия, расположенные на расстоянии около шести футов друг от друга на карнизе под линией крыши.

Если непрерывные вентиляционные отверстия в потолке похожи на вентиляционные отверстия на коньке впускного мира, то отдельные вентиляционные отверстия в потолке (наш второй тип вентиляции софита) больше похожи на вентиляционные отверстия короба.Они меньше по размеру, обычно имеют прямоугольную форму и расположены на расстоянии 5–6 футов вдоль карниза. Поскольку отдельные потолочные перекрытия разнесены, они не так эффективны, как сплошные системы, поскольку обеспечивают меньшую площадь поверхности для забора воздуха.

Независимо от того, подходит ли вашему дому индивидуальный или сплошной стиль, вентиляционные отверстия под потолком являются основой любой отличной вертикальной системы вентиляции. В сочетании с коньковой вентиляцией потолки втягивают большое количество прохлады в дом из-под карниза, а затем помогают вытеснять горячий воздух.Когда дело доходит до эффективности, сравнивать со следующими воздухозаборными отверстиями невозможно.

Фронтальные вентиляционные отверстия

Сбоку на крыше изображена двускатная форточка треугольной формы.

Вентиляционные отверстия Gable — это более старый, несколько устаревший тип воздухозаборника, который также частично выполняет функции выхлопной системы. В отличие от вертикальной вентиляции, обсуждаемой в этой статье, в фронтальных вентиляционных отверстиях используется горизонтальная или перекрестная вентиляция, которая помогает воздуху проходить через чердак. Основная предпосылка заключается в том, что воздух поступает с одной стороны чердака, а затем выходит через другую.

Двускатная вентиляция в основном используется с двускатной крышей, потому что вентиляционные отверстия могут быть размещены с каждой стороны дома. Эти вентиляционные отверстия не так эффективны на более сложных крышах, потому что поперечный ветер может быть затруднен балками, пиками, впадинами, слуховыми окнами и другими частями крыши.

Фронтальные вентиляционные отверстия бывают всех форм и размеров, наиболее популярной из которых является треугольная форма, которая находится непосредственно под пиком кровельной системы. Иногда их делают из дерева или винила, но наибольшей популярностью пользуется металл.

Важно: хотя большая площадь поверхности для вентиляции, как правило, лучше, когда дело доходит до кровли, вам следует быть осторожными, комбинируя двускатное вентиляционное отверстие с любой стратегией вертикальной вентиляции. Мы даем это предупреждение, потому что поперечный ветер часто нарушает любой поток воздуха, идущий от вертикального воздухозаборника (например, софита) к вертикальному выпускному отверстию (например, через вентиляционное отверстие). Цель использования потолочного и конькового вентиляционных отверстий теряется, когда на снимке появляются фронтальные вентиляционные отверстия.

Вентиляционные отверстия над фасцией

Воздухозаборник над фасцией, изображенный прямо над желобом.Здесь сверху на вентиляционное отверстие кладут черепицу.

Вентиляционные отверстия на фасции, или вентиляционные отверстия на фасции, представляют собой новую форму кровельных воздухозаборников, которые предназначены в первую очередь для крыш, у которых нет карниза достаточного размера, чтобы соответствовать вентиляционным отверстиям на потолке. Вентиляционное отверстие фасции размещается в верхней части облицовки и водосточного желоба, а также непосредственно под стартовым рядом черепицы.

Основная идея за вентиляционными отверстиями на фасаде состоит в том, чтобы обеспечить воздухозаборник там, где ветер ударяет по крыше, в отличие от вентиляционных отверстий на потолке, которые зависят от подъема воздуха.

Эффективность вентиляционных отверстий над фасцией сомнительна из-за их небольшой площади. Хотя они обычно проходят через всю нижнюю часть линии крыши, их высота составляет всего около ½ дюйма. Это резкое уменьшение доступного воздушного потока по сравнению с площадью поверхности потолочной вентиляции.

Вентиляционные отверстия на фасаде рекомендуются для домов, где нельзя использовать вентиляционные отверстия на потолке, а также на более сложных крышах, где использование одних вентиляционных отверстий на потолке нецелесообразно.

Вентиляционные отверстия на кромке капель

Изображенное здесь отверстие для отвода капель очень похоже на обычное отводное отверстие, но со встроенной вентиляцией.

Плюсы и минусы отводного отверстия на лицевой панели справедливы для отводных отверстий на отливном крае, потому что они очень похожи по конструкции и эффективности. Имея как капельную кромку, так и облицовочные вентиляционные отверстия, воздухозаборник предназначен для попадания в крышу лобовой части, а затем втягивания холодного воздуха по внутренней стене крыши к любому вытяжному вентиляционному отверстию на пике крыши.

Отверстия по краю капель отличаются от отверстий на лицевой панели местом, где они установлены.Край водостока — это кровельный материал, который проходит непосредственно под первым рядом черепицы и предназначен для отвода воды в желоба. Обычно он сделан из ковкого металла. Вентиляционное отверстие на кромке отлива включает воздухозаборник в классический кровельный материал с небольшими отверстиями, просверленными в самом отливном крае или прикрепленными к отливному краю в качестве надстройки.

Как вы понимаете, установка очень сложна и должна выполняться только профессионалом.

Как и вентиляционные отверстия фасции, капельные вентиляционные отверстия отлично подходят для крыш, которые не могут использовать достаточное количество вентиляционных отверстий для забора воздуха, но не удерживают свечу для вентиляционных отверстий в потолке.

Какой тип вентиляционного отверстия лучше всего подходит для моей крыши?

В большинстве случаев мы рекомендуем вентиляционные отверстия на потолке для впуска и коньковые отверстия для выпуска.

Для домов, в которых нет коньковой вентиляции, вентиляционные отверстия обычно являются вторым лучшим вариантом для вытяжки. А для домов, в которых не может быть софитной вентиляции, вы обнаружите, что вентиляционные отверстия фасции будут вашим вторым лучшим выбором.

При всем вышесказанном, каждый дом индивидуален. Хотя лучший вентиляционный канал для вашей крыши будет зависеть от стиля вашего дома и формы крыши, мы можем согласиться по двум пунктам:

Во-первых, лучше иметь воздухозаборники и , а не только одно.Во-вторых, вертикальная вентиляция намного эффективнее горизонтальной или поперечной вентиляции.
Если вам нужна новая крыша и вы хотите обсудить, какая стратегия вентиляции лучше всего подходит для вашего дома, мы здесь, чтобы помочь. Позвоните нам по телефону 857-237-7648 или отправьте запрос на оценку крыши.

PA-1101: Ускоренный курс по вентиляции крыши

Вопросу вентиляции крыши было посвящено так много информации, что легко запутаться и потерять фокус. Итак, я начну с того, что может показаться спорным, но на самом деле это не так: вентилируемый чердак, где изоляция помещается на герметичный чердачный этаж, является одним из самых недооцененных строительных сборок, которые у нас есть в истории. строительная наука.С таким подходом сложно облажаться. Вентилируемый чердак работает в жарком, смешанном и холодном климате. Работает в Арктике и в Амазонии. Он работает абсолютно везде — при правильном исполнении.

К сожалению, нам удается снова и снова облажаться, и плохо построенный чердак или сборка крыши могут привести к чрезмерным потерям энергии, образованию ледяных плотин, плесени, гниению и множеству ненужных беспокойств домовладельцев.

Здесь я объясню, как правильно построить вентилируемый чердак. Я также объясню, когда имеет смысл переместить слои контроля температуры, влажности и воздуха на плоскость крыши и как правильно детализировать вентилируемые и невентилируемые крыши.

Теория вентиляции

Назначение вентиляции крыши зависит от климата, но это то же самое, если вы вентилируете весь чердак или вентилируете только крышу. В холодном климате основная цель вентиляции — поддерживать холодную температуру крыши, чтобы избежать ледяных плотин, образовавшихся в результате таяния снега, и отводить любую влагу, которая перемещается из кондиционированного жилого помещения на чердак. (Более подробную информацию о ледяных плотинах см. В разделе «Energy Smart Details» в FHB № 218.)

В жарком климате основная цель вентиляции — отвод нагретого солнцем горячего воздуха с чердака или крыши для снижения охлаждающей нагрузки здания и для уменьшения нагрузки на системы кондиционирования воздуха.В смешанном климате вентиляция выполняет любую роль, в зависимости от сезона.

Вентиляция чердака

Ключевым преимуществом вентиляции чердака является тот же подход, независимо от того, насколько творчески ваш архитектор использовал крышу. Поскольку крыша здесь не играет роли, не имеет значения, сколько там вальм, впадин, мансардных окон или фронтонов. Кроме того, для достижения целевых значений R на чердачном этаже проще и зачастую дешевле установить стекловолокно или целлюлозную изоляцию, чем добиться сопоставимого значения R в плоскости крыши.

Успех этого подхода зависит от того, чтобы потолок верхнего уровня дома был абсолютно герметичным до того, как будет установлена изоляция. (См. «Обновление изоляции чердака» в FHB № 200.) Также важно убедиться, что на чердаке нет ничего, кроме теплоизоляции и воздуха — ни рождественских украшений, ни смокинга, который вы носили в день свадьбы, ничего такого. Чердачное пространство можно использовать для хранения вещей, но только если над утеплителем соорудить приподнятую площадку. В противном случае изоляция будет сжиматься или раскачиваться, что снижает ее коэффициент сопротивления.Кроме того, люки на чердаке, как известно, негерметичны. Вы можете построить герметичный вход на чердак, но вы должны знать, что чем больше он используется, тем он становится герметичнее.

Как люди ошибаются в этом простом подходе? Они не соблюдают правила. Они пробивают кучу дыр в потолке, заполняют дыры встроенными светильниками, пропускающими воздух, и заполняют механические системы воздухоочистителями и змеевидным массивом воздуховодов на чердаке. Утечка воздуха из этих отверстий и систем является основной причиной образования ледяных плотин в холодном климате и основной причиной проблем с влажностью в жарком климате.Кроме того, это невероятная трата энергии, где бы вы ни жили.

Не думайте, что вам удастся установить воздуховоды на чердаке без кондиционирования только потому, что вы их герметизировали и изолировали. Герметизация воздуховодов — это работа, основанная на вере. Вам остается только надеяться, что вы делаете свою работу достаточно хорошо. Даже если вы очень стараетесь обеспечить герметичность, вы можете взять систему с утечкой 20% и снизить ее до 5%, но этого все равно недостаточно.

Что касается встраиваемых светильников и других потолочных проемов, было бы здорово, если бы мы могли рассчитывать на то, что строитель обеспечит герметизацию всех этих областей.К сожалению, мы не можем быть уверены, что строитель обеспечит хорошую герметичность или даже герметичность вообще. Поэтому нам нужно снять часть ответственности с рук строителя и подумать о других вариантах.

В ситуации, когда механические системы или воздуховоды должны быть на чердаке или когда в потолке под чердаком имеется много отверстий, лучше всего поместить всю чердак внутри тепловой оболочки. Таким образом, нет ничего страшного, если через потолок будет течь воздух или если воздуховоды негерметичны и неизолированы.

Вентилируйте настил крыши

Если чердак будет кондиционироваться для жилых или механических целей, или если дом требует сводчатого потолка, положение R806.3 Международного жилищного кодекса требует наличия настила на крыше. над пространством, который должен постоянно вентилироваться от карниза до конька. Это легко сделать на крышах простой конструкции и сложно, если вообще возможно, сделать на крышах, которые имеют шатры, впадины, слуховые окна или световые люки, которые прерывают стропильные пролеты.

Если вы решите вентилировать крышу, отнеситесь к этому серьезно и сделайте это по-настоящему. Кодекс требует, чтобы между верхней частью изоляции и задней частью обшивки крыши оставалось не менее 1 дюйма воздушного пространства. Этого не достаточно. Для наилучшей работы воздушное пространство в вентиляционном желобе должно быть не менее 2 дюймов в глубину. Если вы не заполняете балки между стропилами 2х10 или 2х8 баллонной пеной с закрытыми порами, этот подход, вероятно, потребует от вас отделки стропил мехом, чтобы обеспечить дополнительную изоляцию для достижения желаемых значений сопротивления теплопередаче.Это может быть неприятно, но вы не столкнетесь с проблемами, связанными с недостаточной циркуляцией воздуха под крышей. Чтобы убедиться, что ваша крыша имеет достаточную вентиляцию, вы можете выполнить простые расчеты (врезка, стр. 69)

Помимо уменьшения теплоизоляции при вентиляции крыши, вентиляции крыши или чердака есть другие недостатки стоит учесть. В холодном климате снег может попасть в люки софита и гребня, растаять и вызвать гниение.Точно так же в прибрежной среде или в регионах с сильным дождем и ветром влага может попадать в вентиляционные отверстия и в конструкцию крыши. В зонах, подверженных ураганам, с частыми сильными ветрами, обрушение вентилируемого потолка может создать давление в здании, что может привести к тому, что окна будут выбиты, а крыша снесена. Наконец, в зонах лесных пожаров плавающие угли могут попасть в вентиляционные отверстия и вызвать пожары на крышах. Если любой из этих. . .

Загрузите полный документ здесь.

Руководство по вентиляции чердака

Немногие аспекты вашего дома так же важны для долгосрочной эксплуатации вашей крыши, как вентиляция крыши и чердака непосредственно под ней.Вы когда-нибудь спрашивали себя: «Почему мой чердак так пахнет плесенью?» Во многих случаях отсутствие надлежащей вентиляции может привести к появлению этого затхлого запаха, а также к аннулированию гарантии производителя битумной черепицы, если повреждение крыши является прямым результатом недостаточной вентиляции.

Достаточная вентиляция

Вентиляция может выполняться с использованием различных средств и методов. Прежде чем мы исследуем, как вентилировать чердак, разумно понять, какая вентиляция необходима. Вентиляция чердачных помещений требуется большинством строительных норм и правил, а также производителями кровельных материалов и Национальной ассоциацией кровельных подрядчиков (NRCA).Большинство строительных норм и правил требуют соотношения 1/150 площади вентиляции и площади чердака. Вы также можете связаться с местным муниципалитетом, чтобы уточнить строительные нормы и правила в вашем районе. Давайте посмотрим на следующий пример:

У мистера Джонса есть чердак размером 23 на 48 футов. Это дает общую площадь 1104 квадратных фута.
Г-н Джонс берет это измерение и делит его на 150, получая в общей сложности 7,36 квадратных футов необходимого вентиляционного пространства.
Мистер Джонс теперь должен взять это необходимое вентиляционное пространство и сравнить его с общей вентиляцией, которая у него в настоящее время есть для своего чердака.

Вентиляция

Существует множество различных вариантов обеспечения надлежащей вентиляции вашего чердака. Как и в случае с любым другим набором продуктов, не существует единого решения, которое лучше всего подходит для всех ситуаций. Перед выбором окончательного решения для установки предлагается внимательное сравнение всех вариантов. Ниже приводится перечень вариантов установки вентиляции в жилое чердачное помещение:

Коньковая вентиляция: Коньковая вентиляция — это вентиляционная полоса, которая размещается вдоль линии конька дома.Перед установкой конькового вентиляционного отверстия вдоль обеих сторон гребня вырезается полоса кровельного настила шириной 1 дюйм, чтобы обеспечить движение воздуха через вентиляционное отверстие. Важно, чтобы движение воздуха происходило и ему не препятствовали какие-либо элементы, обрамляющие дом.
Вентиляционные отверстия под потолком / Изоляционные перегородки: Важной частью установки любой системы вентиляции в вашу кровельную систему является обеспечение наличия точки входа и выхода для воздушного потока. Как домовладелец, важно, чтобы вы проверяли области потолка дома на наличие вентиляционных отверстий.Вентиляционные отверстия на потолке обеспечивают конвективное движение воздуха от потолков жилого дома к вентиляционным отверстиям конька. Кроме того, изоляционные перегородки должны быть установлены в точке, где чердачный этаж встречается с линией крыши, чтобы предотвратить миграцию изоляции чердака в полости и ограничение воздушного потока из вентиляционных отверстий на потолке.
Вентиляторы для всего дома / Вентиляторы для чердаков с электроприводом: На крыше могут быть установлены вентиляторы и вентиляционные отверстия, которые будут вытягивать воздух из чердака и выводить его наружу.Этими вентиляторами можно управлять с помощью переключателя или термостата, который определяет накопление тепла в чердачном помещении и автоматически удаляет чердак. Существуют варианты с питанием от солнечной энергии, которые следует учитывать в зависимости от расположения вентилятора и дома.
Вентиляционные отверстия для фронтона: Эти вентиляционные отверстия устанавливаются на фронтальных концах дома или здания. Обычно это вентиляционные решетки, которые позволяют воздуху выходить из чердака, но предотвращают попадание дождя и снега обратно в дом.
Другие опции: Существуют различные другие опции, которые могут быть установлены в зависимости от конструкции дома. К ним относятся жалюзи-мансардные окна, вентиляционные отверстия в виде грибов и другие варианты, позволяющие вентилировать целевые области чердака.

Требования

Вернемся к примеру с мистером Джонсом. Он подсчитал, что ему нужно 7,36 квадратных футов вентиляционного пространства на чердаке.

Его следующий шаг — подсчитать общий объем вентиляции на чердаке.Его дом имеет длину 48 футов и имеет вентиляционное отверстие размером 46 футов. Вентиляционное отверстие срезается на 1 дюйм с каждой стороны от линии гребня, что дает общую площадь вентиляции 7,67 квадратных футов. У мистера Джонса есть соответствующая вентиляция вдоль конька, чтобы проветрить чердак.

Однако он еще не закончен. Теперь он должен искать вентиляцию через области потолка, чтобы создать перекрестную вентиляцию, необходимую для максимальной эффективности его конькового вентиляционного отверстия. При осмотре он понимает, что его потолки сделаны из цельного дерева и не обеспечивают вентиляции.В результате г-н Джонс должен установить вентиляционные отверстия на потолке. Кроме того, он должен проверить изоляцию в том месте, где чердачный пол встречается со стропилами крыши, чтобы убедиться, что есть достаточный воздушный поток и что вентиляционные отверстия потолка не загорожены.

Закрытие

Вентиляция важна для многих аспектов дома. Комфорт домовладельца, ожидаемый срок службы крыши и производительность систем отопления и кондиционирования воздуха могут зависеть от недостатка вентиляции во всей конструкции.

Как установить вентиляционные отверстия в потолке за 7 шагов

Если вы хотите установить новую вентиляцию в своем доме, вы можете подумать о вентиляционном отверстии под потолком.

Стоит ли добавлять вентиляционные отверстия под потолком?

Если ваш дом оборудован только небольшими вентиляционными отверстиями на щиколотке или вентилятором высоко на крыше, вы можете подумать о добавлении вентиляционных отверстий на потолке, чтобы увеличить поток воздуха. Эти вентиляционные отверстия позволяют наружному воздуху попадать на чердак в самой нижней точке крыши — вдоль нижней стороны карниза.Они наиболее эффективны при использовании в сочетании со сплошной вентиляционной решеткой.

Вентиляционные отверстия в потолке бывают разных размеров и стилей, включая маленькие круглые диски и прямоугольные решетки. Мы выбрали вентиляционные отверстия из алюминиевой ленты размером 3 дюйма в ширину и 8 футов в длину. Эта вентиляционная решетка обеспечивает быстрый способ вентиляции каждого стропильного пролета. Полоски вентиляционных отверстий бывают белого, коричневого и серебристого цветов; вы заплатите менее 3 долларов за 8 футов. длина.

Как установить вентиляционные отверстия на потолке

Шаг 1

Сделайте две параллельные линии

Начните с катушки с мелом, чтобы провести две параллельные линии по центру потолка.Разместите линии на расстоянии 2 дюйма друг от друга; это позволит вентиляционному отверстию перекрывать вырез на ½ дюйма с каждого края.

Шаг 2

Параллельные отрезки

Фото Мерле Хенкениус

Затем просверлите отверстие диаметром 3⁄4 или 1 дюйм. сделайте отверстие в потолке прямо между линиями и измерьте толщину потолочной панели (вероятно, 1⁄4 или 3⁄8 дюйма). Затем установите циркулярную пилу на эту глубину и разрежьте по меловым линиям.

Вырежьте две параллельные линии переносной циркулярной пилой. Отрегулируйте глубину лезвия так, чтобы он не прорезал тонкий материал софита.

Шаг 3

Соедините две прорези

Фото Мерле Хенкениус

Когда вы приблизитесь к концу потолка, остановитесь и соедините два разреза острым зубилом или сабельной пилой. После того, как все надрезы сделаны, используйте тонкую монтировку, чтобы удалить 2 дюйма. фанерная полоса.За гвозди, оставшиеся в обрамлении потолка, вытяните кошачью лапу.

Затем проверьте длину вентиляционного отверстия. Если какой-либо изолятор забивает слот, вытащите его или вставьте обратно.

Шаг 4

Поднимите дефлектор до потолка

Фото Мерле Хенкениус

Затем положите ленточный вентиляционный канал на плоскую деревянную поверхность, например, на лист фанеры или длинный лист 2 x 4, и просверлите 1⁄8 дюйма.-диа. отверстия для винтов через оба фланца. Расстояние между отверстиями составляет от 12 до 14 дюймов. С помощью помощника поднимите вентиляционное отверстие до потолка и отцентрируйте его над вырезом.

Шаг 5

Прикрепите вентиляционное отверстие к потолку

Фото Мерле Хенкениус

Используйте аккумуляторную дрель / отвертку, чтобы закрепить вентиляционное отверстие на потолке винтами для листового металла № 4 длиной ½ дюйма. Продолжайте устанавливать дополнительные ленточные вентиляционные отверстия, пока не дойдете до дальнего конца.Обрежьте последнюю вентиляционную трубу по длине с помощью авиационных ножниц.

Шаг 6

Удалите изоляцию с нового вентиляционного отверстия

Фото Мерле Хенкениус

Вентиляционные отверстия на потолке установлены, но вам все равно необходимо убедиться, что нет изоляции, блокирующей новые вентиляционные отверстия. Если чердак утеплен стекловолокном, просто оттяните все, что блокирует поток воздуха. Если есть вдуваемая изоляция, как у нас, сгребите пушистый материал с помощью 3 или 4 футов.-длинный 1 x 6, или используйте садовые грабли или мотыгу.

Шаг 7

Установите дефлектор вентиляции

Фото Мерле Хенкениус

Наконец, чтобы гарантировать, что воздуховод к вентиляционному отверстию остается открытым, прикрепите вентиляционную перегородку к фанерной обшивке в каждом пролете стропил. Перегородки из формованного полистирола, доступные в домашних условиях и на лесных складах по цене около 1 доллара за штуку, образуют каналы, которые удерживают изоляцию и направляют поступающий воздух вверх.

Может ли у вас слишком много вентиляции на чердаке?

Для большинства из нас чердак — это место для хранения одежды, багажа и старых семейных фотографий, но для исследователей энергетики это горячая тема для обсуждения. В последние несколько десятилетий строительные нормы призывают к усилению теплоизоляции чердаков.

Большинство экспертов утверждают, что хорошо вентилируемый чердак делает дом более комфортным летом и защищает от скопления влажного горячего воздуха зимой. Также есть несогласные, которые говорят, что преимущества вентиляции переоцениваются.

Кто прав? Очевидно, что необходимы дополнительные исследования, но вот что мы знаем:

Не избегайте проветривания чердака, опасаясь попадания холодного воздуха в дом. Ваше реальное жилое пространство запечатано и изолировано на чердаке — чердак находится за пределами этой оболочки.
Если на вашей крыше есть битумная черепица, чердак необходимо проветрить в соответствии с условиями гарантии производителя.
Одна из причин отсутствия согласия по поводу вентиляции чердаков — огромные колебания климата в Северной Америке.Редко вы найдете строительную практику, которая работает повсюду.

Например, вентиляция чердака широко используется в холодном климате для отвода теплого влажного воздуха, который выходит из жилого помещения внизу. Если этот воздух задерживается, он может конденсироваться на нижней стороне кровельного покрытия и сгнить. Здоровый воздушный поток также помогает с ледяными плотинами, которые начинают формироваться, когда теплый воздух на чердаке растапливает снег снизу и создает сток, который снова замерзает на более холодных карнизах. Отлично, но ни одна из этих проблем не возникает в более теплом климате.

Вентиляция чердака | HGTV

Чердак играет ключевую роль в долговечности дома и безопасности проживающих в нем людей. Если вы не уделяете должного внимания вентиляции чердака, влага может размножить плесень и привести к гниению древесины крыши.

Как лучше проветрить чердак?

Основная концепция заключается в том, чтобы обеспечить циркуляцию необходимого количества воздуха, не допуская попадания влажного воздуха внутрь.Правильная вентиляция создает воздушный поток, по которому водяной пар может двигаться по чердаку и выходить из него, что также помогает высушить имеющуюся влагу.

Лучше всего создать систему непрерывной вентиляции с коньком и потолком, которая создает непрерывный поток воздуха вверх от карниза или потолка через конек.

Перед тем, как начать, узнайте у местного представителя законодательства о любых особых требованиях, касающихся вентиляции чердака в вашем районе.

Вот как создать вентиляционную систему:

1. Во-первых, определите, какого размера должны быть вентиляционные отверстия, рассчитав «чистую свободную вентиляционную площадь» по следующему уравнению:

2. Выберите размер и тип материалов для вентиляционных отверстий на коньке и потолке в соответствии с требуемой зоной вентиляции без чистой вентиляции, а также местными нормативами.

3. Имейте в виду, что не менее 50–80 процентов этой площади вентиляции должно выходить из конькового отверстия. В приведенном выше примере площадь вентиляции гребня будет составлять от 216 до 346 квадратных дюймов.

4. Обрамление крыши такой вентиляцией по большей части является традиционным с небольшими отличиями.

5. У конька удерживайте обшивку крыши по 1 1/2 дюйма с обеих сторон, оставляя зазор 3 дюйма по всей длине, чтобы покрыть необходимую свободную площадь сетки.

6. Чтобы создать вентиляционное отверстие под потолком, прорежьте в стропилах крыши выемку, называемую «птичьим ртом», и позвольте им нависать над внешней стеной достаточно далеко, чтобы создать пространство, необходимое для свободного пространства от сетки.

7. Закройте крышу, как обычно, и установите вентиляционное отверстие конька в последнюю очередь, как заглушку, в соответствии с инструкциями производителя.

8. Завершите вентиляцию потолка, прикрепив J-образный канал и вставив перфорированный виниловый или алюминиевый материал для потолка.На этом строительство завершено.

9. Закройте любые отверстия в чердачном полу, такие как потолочные вентиляторы, встроенные светильники, вентиляционные отверстия или воздуховоды HVAC. Используйте герметик или расширяющуюся пену, чтобы закрыть отверстия.

10. Вставьте перегородки, похожие на W-образные листы полистирола, на карнизе возле потолка. Эти перегородки не позволяют изоляцией блокировать вентиляционную зону.

11.Наконец, изолируйте между балками перекрытия чердачного этажа, используя изоляцию со значением R от 25 до 38.

Многие строители использовали щипцовые вентиляционные отверстия или вытяжные вентиляционные отверстия для создания воздушного потока, но эти методы не обеспечивали циркуляцию воздуха по всем поверхностям конструкции крыши. Вместо этого они будут локализовать поток воздуха, оставляя участки чердака восприимчивыми к росту плесени.
