Схема подключения УЗО. Установка УЗО в однофазную сеть
Схема подключения УЗО (устройство защитного отключения)
Устройство защитного отключения – автоматический выключатель, размыкающий контакты в случае, если имеет место утечка тока на заземляющий проводник. УЗО предотвращает пожары в результате нарушения изоляции проводов и короткого замыкания, а также спасает жизнь человека от удара током через поврежденный корпус электротехнических приборов.
УЗО не защищает электроприборы от повышенного напряжения в сети, поэтому отдельно стоит установить автомат или приобрести УЗО со встроенной защитой от сверхтоков (так называемые дифференциальные автоматические выключатели, или дифавтоматы).[/su_box]
«УЗО» АВТОМАТЫ (Устройство защитного отключения)
Если в квартире, где производится ремонт, стандартная разводка для электроприборов и осветительной техники, можно обойтись одним-двумя УЗО на все помещение.
Если же это дом с нестандартной разводкой и сложным щитком, можно поставить несколько УЗО, разделив помещения на типы и выделив зоны. УЗО является необходимым для линий, питающих кухню, ванную комнату и другие помещения, где расположено много электроприборов.
Поскольку УЗО – достаточно сложное и дорогое устройство, следует сразу ознакомиться со схемой его подключения в сеть. В зависимости от типа устройства, могут быть различные схемы подключения. Как правило, производитель указывает схему в техническом паспорте изделия, и дополнительно дублирует ее на корпусе устройства.
Подключение нейтрали к УЗО
Если другое не предусмотрено производителем, для большинства самых распространенных двухполюсных УЗО нет разницы, к какой клемме подводить провод с нейтралью, а к какой – с фазой. Для других двухполюсных и всех четырехполюсных УЗО клемма, к которой должен быть подведен ноль, отмечается буквой «N».
Электрику же останется при подключении не перепутать входы и выходы соответствующих проводов (фаз и нуля).
По умолчанию, сверху подводятся провода питания, снизу симметрично располагаются провода защищаемой цепи. При неправильном монтаже возможна поломка или некорректная работа УЗО.
Возможное подключение нейтрали через УЗО
В первом случае мы наблюдаем отсутствие маркировки производителя, поэтому N может находиться как слева, так и справа. В двух других случаях производитель маркировал УЗО таким образом, что N должна находиться строго справа.
УЗО различают по количеству полюсов на двухполюсные и четырехполюсные.
Также различают УЗО с защитой от удара тока (такое устройство отключится при превышении тока утечки 10-30 мА) и с противопожарной защитой (30-300, а чаще 100-300 мА). Поэтому, если вам нужно не только защитить имущество от случайного пожара при коротком замыкании, но и уберечь себя от удара током при повреждении изоляции электроприборов, то следует использовать такой порядок подключения УЗО в квартире, когда в сети ставится несколько УЗО:
УЗО на ввод с номиналом 100-300 мА.
УЗО для ванной комнаты, кухни и детской номиналом 10-30 мА.
Подключение двухполюсного УЗО в однофазную сеть
Распространенный способ подключения в квартирах и домах со стандартной разводкой, невысокой протяженностью цепи и относительно небольшим количеством подключенных потребителей. Как пример, рассмотрим подключение УЗО для однофазной сети с нейтралью.
На входе стоит автомат защиты, его номинал должен равняться или немного превышать совокупную мощность электроприборов в доме. Далее идет однофазный счетчик, а за ним устанавливается противопожарное УЗО (100-300 мА), номинал которого немного ниже, чем номинал вводного автомата. Затем идет разбивка электроприборов по степени нагрузки на сеть, по типу и условиям эксплуатации.
Обычные потолочные осветительные приборы можно не оснащать УЗО, поскольку риск получить удар тока при случайном прикосновении ничтожно мал.
Осветительные приборы и розетки в ванной комнате оснащаются отдельным УЗО с порогом отсечения 10 мА, поскольку повышенная влажность и температура могут привести к аварийным ситуациям.
Отдельно подключаются основные потребители: электроплита, кухонные приборы, стиральная машина. Из основных потребителей формируются группы, которые распределяют на несколько УЗО.

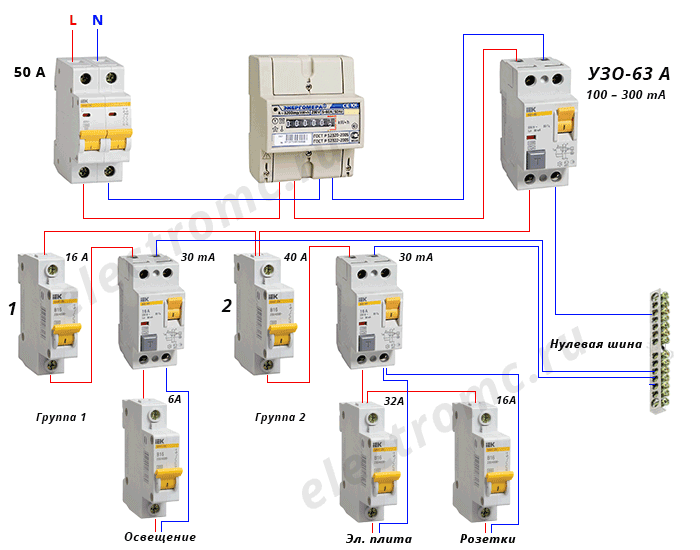

Если нет возможности использовать в квартире достаточное количество УЗО, возможно немного упростить схему. Поставив одно УЗО после счетчика на 100-300 мА, вы защитите ваш дом от случайного возгорания из-за неисправной электропроводки.
Определив основных потребителей, распределите между ними 1-2 УЗО с низким порогом отсечения 10 мА, чтобы избежать удара током при прикосновении. Такие УЗО желательно ставить в ванных комнатах, кухнях и детских.
Схема подключения двухполюсного УЗО в однофазную сеть
При сборке щитка для трехфазной сети с нейтралью, возможна следующая схема подключения. На входе обязательно ставится автомат защиты, мощность которого превышает мощность всех электроприборов в доме. После трехфазного счетчика подключается четырехполюсный дифавтомат, выполняющий одновременно функцию защиты от утечки и сверхтоков в сети.
Чувствительность общего дифавтомата лучше выбирать 300 мА.
Далее по схеме идет разделение электроприборов на группы. Освещение подключается без дополнительного УЗО на одну фазу. Для ванной комнаты подключается УЗО с минимальным порогом отсечения 10 мА. Для группы розеток подключается отдельное УЗО с порогом чувствительности 10-30 мА. Подключение трехфазной электроплиты (или любого другого электроприбора) возможно через трехполюсный автомат и УЗО, или один дифавтомат. Номинал этих устройств должен соответствовать значению максимальной мощности плиты. Хозпостройки и наружное освещение питаются от сети через отдельное УЗО.
Подключение четырехполюсного УЗО в трехфазную сеть с нейтралью
При подключении УЗО, стоит всегда придерживаться основных правил:
УЗО обязательно следует защищать от сверхтоков автоматом (или покупать готовый дифавтомат). При этом номинал автомата должен быть немного меньше, чем номинал УЗО (или равен ему).
Нельзя путать фазу и ноль, пропущенные через УЗО, при подключении щитка.
Если будет допущена ошибка, и для фазы будет подключен ноль после другого УЗО, возможна некорректная работа устройства.
Видео схема подключения УЗО
Что такое УЗО, применение, как подключить
Система электробезопасности и электрообеспечения для загородных и дачных домов является весьма актуальной проблемой. Возможность выхода из строя электропроводки или непредвиденные аварийные ситуации с бытовым электрооборудованием и приборами наводят на мысль об установке устройства защитного отключения (УЗО).
Содержание
- Что такое УЗО
- Принцип действия и конструкция
- УЗО однофазное и трехфазное
- Дифференциальные автоматы видео
- Схема подключения УЗО видео
- Где применяется УЗО или диффавтоматы
Что такое УЗО
Не секрет, что прикосновение к токоведущим частям работающих бытовых приборов представляет в некоторых случаях реальную угрозу жизни человека.
Специальное устройство защитного отключения (УЗО) предназначается для надежной защиты от возможности поражения электрическим током. Устройства осуществляют защиту от возможности возникающего возгорания и пожара.
Идеальным вариантом защиты помещений загородных и дачных домов от коротких замыканий и неисправности проводки, а также бытовых приборов и оборудования является установка УЗО автомата.
Принцип действия и конструкция
Принцип работы устройства защитного отключения основан на физическом явлении появлении ЭДС в обмотке управления и дифференциального трансформатора тока. Конструкция устройства защитного отключения представляет собой ферромагнитный сердечник, имеющий три обмотки. Первичные токовые обмотки («фаза» и «ноль») наводят противоположно направленные непрерывные магнитные потоки в сердечниках. Первичная обмотка включена в фазный провод, вторичная обмотка в нулевой провод, третья обмотка к пусковому реле. При благоприятном расположении, а это означает, что утечки тока отсутствуют, суммарная величина и мощность магнитных потоков нулевая.
В случае возникновения несимметрии в системе, когда в проводке появляется ток утечки, в обмотке управления возникает электродвижущая сила. Появление стремительной электродвижущей силы вызывает мгновенное срабатывание реле, которое в контролируемой цепи размыкает «фазу» и «ноль». Поэтому работу УЗО различают по компонентам пускового органа: на электромеханические и электронные устройства.
УЗО однофазное и трехфазное
Схем подключения устройства множество. Различают схемы подключения УЗО однофазное и трехфазное.
УЗО однофазное применяется по токам нагрузки до 63 А, и обладает способностью отключения тока нагрузки и дифференциального тока.
Особенности подключения однофазного УЗО:
• ограничивает коммутационные и грозовые импульсные напряжения уровня 2000 В
• позволяет подсоединять медные и алюминиевые проводники
• не теряет чувствительность также при повторном заземлении нулевого проводника
• имеет яркую световую индикацию наличия напряжения в сети
Наиболее распространенным однофазным устройством считается УЗО-ВАД2 с двумя полюсами, с номинальной включающей и отключающей способностью 3000А.
При этом устройства обеспечивают отключение при синусоидальном переменном и постоянном пульсирующем дифференциальном токе.
УЗО трехфазное работает идентично однофазной схемы УЗО. Единственная разница заключается в прохождении окна сердечника четырьмя проводниками: тремя фазными и одним нулевым. Корпус трехфазного устройства имеет четыре зажима и вывода.
Дифференциальные автоматы
И, наконец, универсальным устройством, объединяющим в едином корпусе автоматический выключатель и УЗО, являются диффавтоматы. Дифференциальные автоматы служат своеобразным «2 в 1». Оговоримся сразу, ничего общего с дифференциалами из курса высшей математики дифференциальные автоматы не имеют. Аналогично трехфазному УЗО, диффавтомат имеет четыре зажима.
Как научить отличать УЗО от диффавтомата непосвященным в тонкости электромеханики и далеким от этого людям? Невероятно просто: достаточно посмотреть предложенное видео, в котором в доступной форме рассказывают о маркировках и видах.
Тут необходимо отметить магазин электрики 220 Pro, в нем вы найдете автоматические выключатели ABB, дифавтоматы АББ.
Видео
Схема подключения УЗО
Владельцы загородных и дачных домов всегда заинтересованно интересуются: «Как подключить УЗО или диффавтомат?».
Наиболее благоприятным местом подключения устройства в загородном или дачном доме считается максимальная близость к точке ввода. С учетом постоянного контроля обслуживающих энергосетей своих электропотребителей, УЗО устанавливают после электросчетчика. При данном виде подключения происходит полное обесточивание участка, питающегося от линии.
Система устройства защитного отключения и ее принцип действия заключается в постоянном отслеживании заданного значения разности величины тока. Это разность тока между фазным и нулевым проводами. Однако, потребителю ничего отслеживать не придется.
Об этом позаботятся надежные устройства. Ток утечки является причиной появления разности, на которую реагирует УЗО. Устройство будет постоянно механически срабатывать до ликвидации неисправности электропроводки или аварийной ситуации. Поэтому возникает вопрос: «Как корректно подключить устройство?» Бесспорно, надежнее предоставить подключение защитных устройств профессионалам из специализированных фирм. Если вы чувствуете полную уверенность и достаточный уровень знаний, тогда монтаж и подключение защитных устройств можно осуществить самостоятельно.
Прежде, чем производить монтаж УЗО своими руками в загородном или дачном доме, предлагается ознакомиться с видео.
Видео
Где применяется УЗО или диффавтоматы
Вопросы применения устройств являются регламентированным мероприятием. Необходимость использования и последующего применения УЗО оговорено в официальном документе «ПУЭ 7-е издание.
Требования, предъявляемые к устройству УЗО. ГОСТ Р 50807-95». Поэтому рассматриваются в случае питания электропотребителей от сети 380/220 и стандартной системой заземления TN-S.
На сегодняшний день УЗО и диффавтоматы являются единственным быстродействующим средством защиты от поражения электротоком.
Благодаря универсальности и совершенству конструкции устройства защитного отключения и диффавтоматы успешно применяются практически повсеместно. Причем, качество работоспособности диффавтоматов не зависит от марки бренда изготовителя и стоимости устройства. Хотите убедиться в этом самостоятельно? Проверено экспертами!
