Виды реле давления: принцип работы + настройка и регулировка

принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

• Принцип действия и виды реле давления
  • Электромеханические модели датчиков
  • Электронные варианты реле
• Выводы и полезное видео по теме

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая — на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели — наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от «сухого хода».

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства — номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 — 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

• размеры присоединительной резьбы;
• уровень защиты от пыли и влаги;
• масса и размеры прибора;
• напряжение контактов;
• номинальные параметры тока;
• тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем — к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта — это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности — наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку — на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

• предельное давление;
• рабочее давление;
• норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки — против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 — 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом — механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления — прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях — блок для связи расположен ниже.

Реле давления в системе водоснабжения

Сайт «Дачный ремонт» подобрал для Вас подробную информацию по такому небольшому, но совершенно незаменимому элементу системы водоснабжения частного дома, как реле давления.

В данной статье мы рассмотрим:

• Что такое реле давления в системе водоснабжения?
• Функции реле давления в системе водоснабжения
• Виды современных реле давления
• Характеристики и подбор реле давления
• Монтаж реле давления
• Настройка и регулировка реле давления
• Выводы и полезные советы

Что такое реле давления в системе водоснабжения?

Зачастую система водоснабжения частного дома проектируется с учетом полной автономности. Одним из обязательных элементов такой системы является реле давления. Комплекс автоматики, в который входит реле, обеспечивает работу системы подачи воды к потребителю без участия и контроля со стороны человека. Различные модели реле давления могут отличаться формой корпуса и его цветом, методом настройки и регулировки, местом и способом подключения. Неизменными остаются только его функции – поддержание заданного давления в системе. Именно эта его функция и обеспечивает возможность настроить подачу воды таким образом, чтобы насос включался когда Вы открываете кран и непрерывно работал до того момента, когда Вы его закроете.

Функции реле давления в системе водоснабжения

Как было сказано выше, основная, но не единственная, функция реле давления – это поддержание заданного диапазона давления в системе. Сам прибор, конечно же, не нагнетает давление в трубы, этим занимается насос или насосная станция, а вот реле как раз таки анализирует давление и, исходя из заданных настроек, включает или выключает насос.

И так, реле давления в системе водоснабжения обеспечивает:

• Автоматическое включение насоса при падении давления ниже заданного придела
• Автоматическое отключение насоса при достижении верхнего предела в соответствии с заданными настройками
• Непрерывность работы на протяжении цикла водопотребления
• Увеличение срока службы оборудования за счет сокращения количества включений
• Существенную экономию электроэнергии;
• Защиту системы от утечек воды и скачков напряжения

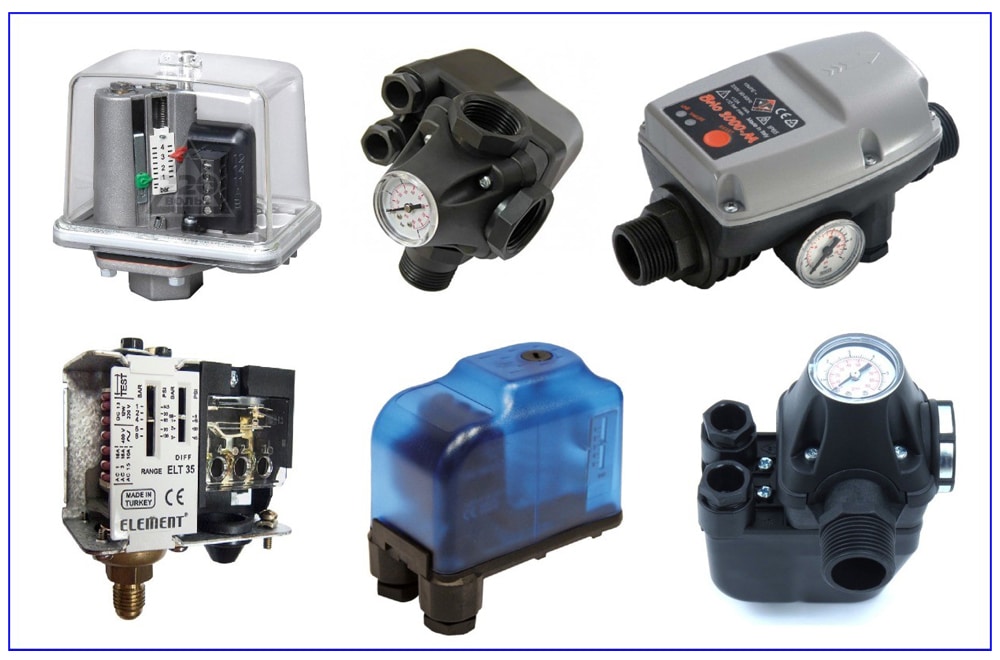

Виды современных реле давления

Современные реле можно условно разделить на две группы: электромеханические и электронные. При этом электронные реле являются таковыми только от части. Точнее они обычно выполняют гораздо больше функций и обеспечивают защиту системы и возможность настройки в различных режимах и диапазонах.
А теперь рассмотрим каждую группу более подробно:

Электронные реле давления

По сравнению с механическими реле, электронные считаются более простыми в монтаже и настройке. Большинство моделей обеспечивают настройку не только нижнего и верхнего пределов давления, поддерживаемого в системе, но так же и защиту от сухого хода, порывов и протечек системы. Так же они позволяют запрограммировать временной промежуток, через который, в случае срабатывания защиты, автоматика подаст питание на насос для проверки работоспособности системы. Электронные реле позволяют настроить различные режимы, включая режим полива и режим, ограничивающий постоянное время работы насоса, а так же регулирующей время повторного включения насоса после его отключения. Стоит отметить, что благодаря задержке включения электронное реле обеспечивает более щадящий режим работы для насоса. Все режимы и способы настройки понятны для рядового пользователя и разобраться в настройках можно даже интуитивно, однако лучше пользоваться инструкцией, чтобы настроить систему правильно.
К недостаткам электронных реле можно отнести их дороговизну и меньшую надежность, по сравнению с механическими аналогами. Так же их нормальная работа сильно зависит от качества воды и в системе, непосредственно перед реле, необходимо устанавливать фильтры.

Конструкция электронного реле давления

На рынке представлено достаточно много моделей и производителей электронных реле давления. Конструктивно можно выделить следующие основные элементы (на примере модели «Оptima ЕР-1»):

1. Резьбовое соединение для подключения в систему
2. Дисплей
3. Индикаторы
4. Кнопка включения/выключения рабочего режима
5. Кнопка настройки нижнего предела давления (включения насоса)
6. Кнопка настройки верхнего предела давления (отключения насоса)
7. Кнопка настройки режима защиты от сухого хода
8. Питающий кабель 220 V
9. Кабель, подающий питание на насос

Примечание

Предназначение кнопок у различных моделей может отличаться, ровно, как и положение входящего и выходящего кабелей. Так же встречаются модели без дисплея или индикаторов. В любом случае для правильного подключения и настройки всегда стоит изучить инструкцию, до того, как брать в руки отвертку или молоток.
Бытует мнение, что починить можно все что угодно, нужны только знания, инструмент и прямые руки. Однако такой подход зачастую не подходит к электронным реле. Если в нем что-то выходит из строя, то проще заменить прибор полностью, чем пытаться починить. Если кабель или мембрану еще можно заменить, то электронику трогать вообще бесполезно. А самое неприятное то, что вскрывая корпус, Вы рискуете нарушить гидроизоляцию, что впоследствии приведет к окислению и выходу из строя все той же электроники. В общем, любое вмешательство в электронное реле давления, кроме как посредством кнопок меню, чревато тем что «мозги» прибора сойдут с ума. А такого допускать нельзя, очень уж дорого обходятся сгоревшие насосы, порванные трубы, пробитые баки и потопы.

Принцип действия электронных реле давления

Понять принцип работы электронного реле давления не так уж и сложно. И так, в режиме ожидания (давление в системе соответствует верхнему пределу) краны на водопотребителях закрыты, насос выключен.
Как только какой-либо кран в системе открывается, давление начинает падать.
Реле давления фиксирует падение давления при помощи мембраны и передает актуальную информацию на дисплей.
Как только давление в системе падает ниже заданного нижнего предела, реле подает напряжение на насос. Насос включается, и давление в системе снова растет.
Насос продолжает работать до тех пор, пока открыт кран водопотребителя. При этом давление в системе находится в рабочем пределе и не достигает верхней отметки.
Как только кран перекрывают, давление в системе достигает верхнего предела, и реле давления отключает питание насоса. Система снова переходит в режим ожидания.
Именно так должна работать правильно настроенная система водоснабжения частного дома.

Электромеханические реле давления

Электромеханическое реле – крайне простой прибор с небольшим набором функций. Оно надежно выполняет свои функции, ломается крайне редко и достаточно легко поддается ремонту. Да и по цене – в разы дешевле электронных аналогов. Но, всегда находится «НО», которое испортит «бочку меда».
Во-первых, первичная настройка – механику не так уж просто настроить на правильную работу. Если электронное реле легко настроить по инструкции, а при наличии навыков работы с электронными системами вполне реально разобраться даже интуитивно, то механическое реле настроить «с наскоку» не получится. Здесь нужны знания и навыки, но об этом чуть позже.
Во вторых, систему периодически нужно проверять и «подгонять» настройки. Так как основную работу выполняют пружины, которые имеют свойства растягиваться в процессе работы, то регулировка просто необходима, обычно достаточно раз в полгода покрутить регулирующие винты.
Еще одна «ахиллесова пята» механики – контакты. Их тоже нужно чистить время от времени, так как они постоянно находятся в работе, то могут засоряться и подгорать.

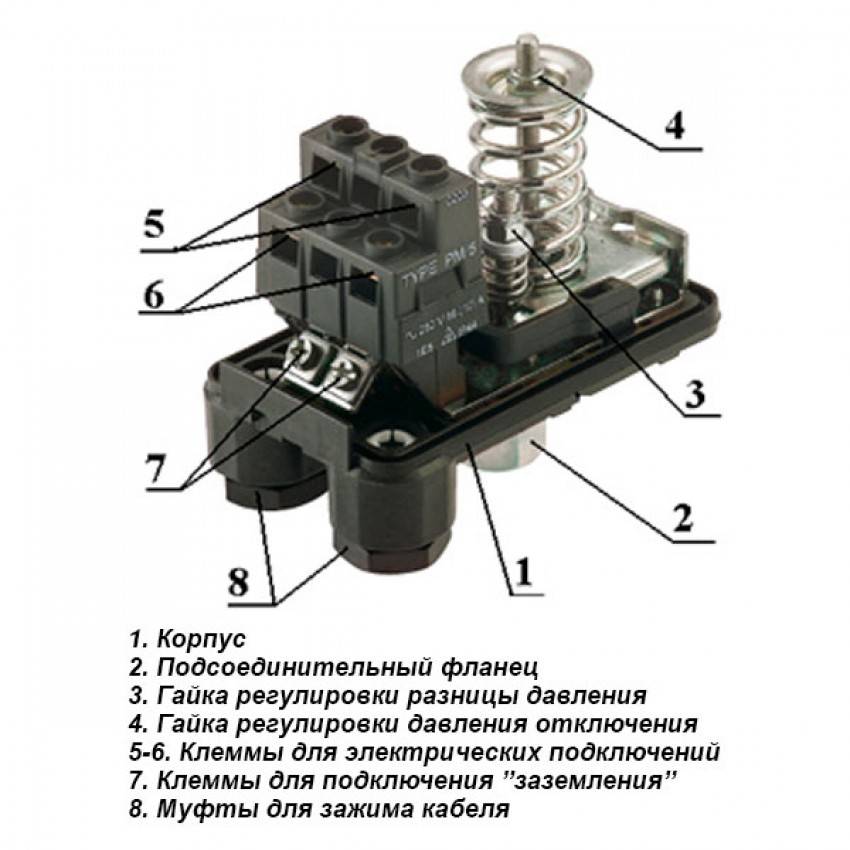

Конструкция электромеханических реле давления

Как говорилось выше, конструкция механических реле давления весьма проста, а главное ремонтопригодна. Прибор обычно выполнен в корпусе из прочного пластика и имеет неправильную обтекаемую форму, крышку которого легко снять. Снаружи различные модели могут иметь отличия и свои особенности, однако, они не существенны, ведь цвет и форма крышки имеют не такое уж большое значения. Главное что находится внутри прибора. А вот из общих элементов модели механики имеют:

1. Корпус
2. Подсоединительный фланец
3. Гайка регулировки разницы давления
4. Гайка регулировки давления отключения
5. Клемма для подключения насоса
6. Клемма для подключения питания
7. Клемма для подключения заземления
8. Муфта для зажима кабеля

Примечание

У различных моделей реле давления элементы могут быть выполнены со своими особенностями, однако принцип их действия и функции остаются неизменными.

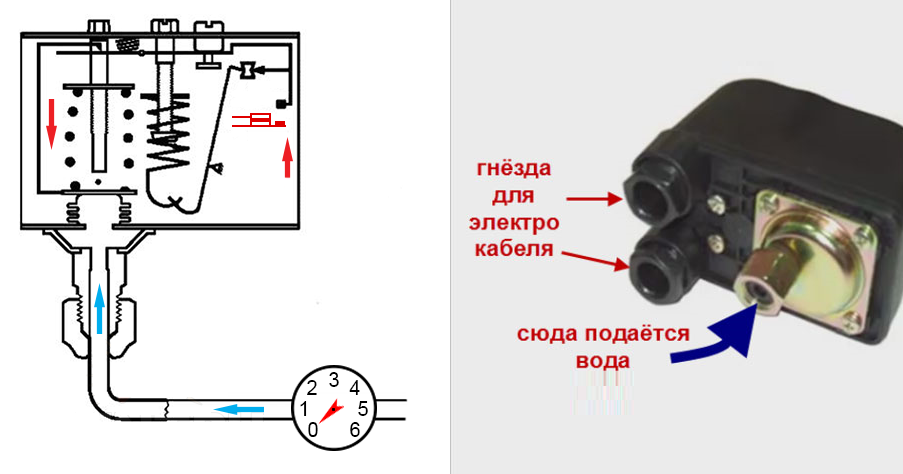

Принцип действия электромеханических реле давления

Механическое реле давления обеспечивает включение и отключение насоса или насосной станции в системе водоснабжения при помощи специальных пружин.
В нормальном положение система находится под давлением, большем или равном верхнему пределу. Насос отключен, давление воды в системе давит на пластину, контакты в реле давления разомкнуты.
При открытии крана давление в системе начинает падать. Большая пружина начинаете разжиматься и давит на пластину, которая замыкает контакты в момент, когда давление падает на установленный интервал от верхнего предела (дельта, с нормальным значением 1,4-1,6 бар). Этот интервал устанавливается при помощи малой пружины.
Как только контакты замыкаются, реле подает питание на насос, и он начинает нагнетать давление в систему.
Давление поднимается до рабочего и держится в этом положении до момента отключения потребителя воды.
Как только кран перекрывается, давление повышается, масса воды давит на пластину, она, в свою очередь, давит на пружину. Пружина сжимается, срабатывает и размыкает контакты. Система вновь переходит в режим ожидания.

Характеристики и подбор реле давления

Любое оборудование в системе водоснабжения необходимо подбирать таким образом, чтобы его характеристики соответствовали характеристикам других элементов системы. Если Вы решили самостоятельно собрать систему автоматики или заменить вышедшее из строя реле давления, первым делом необходимо изучить характеристики системы и выбирать прибор, ориентируясь на конкретные цифры. Все характеристики прибора можно найти в технической документации. Почти все модели универсальны, удобны при монтаже и обслуживании.
Место установки в системе водоснабжения, по сути, не имеет значения, главное чтобы прибор находился под постоянным давлением воды. Чаще всего его монтируют на вход в гидроаккумулятор, реже на трубы в непосредственной близости от оборудования.

Очень важно учитывать совместимость реле давления с остальным оборудованием в системе водоснабжения. Первое на что нужно обратить внимание – это номинальное давление. Не стоит забывать и про верхний придел рабочего давления, максимальную температуру воды и электрические показатели. В условиях работы в агрессивной среде важным показателем является класс IP, который характеризует пыле- и влагозащиту прибора (чем выше класс, тем лучше защита).
Диаметр и вид резьбового соединения для подключения в систему тоже нужно учесть. Диаметр, обозначаемый в дюймах (¼, ½, 1…), должен совпадать с размером штуцера для подключения. Вид резьбы («папа», «мама») тоже должен подходить. Существуют переходники, при помощи которых моно подключить в систему реле с другим видом резьбы, однако чем больше соединений, тем выше риск протечек.
На некоторых приборах предусмотрено подключение при помощи фланца, на других резьба вварена в корпус, этот момент важен при монтаже реле на гидроаккумулятор. Если реле с фланцем можно смонтировать достаточно просто, то реле с вваренной резьбой может, не провернуться на месте монтажа (помешает корпус).
Габаритные размеры и масса приборов различных моделей практически не отличается, и являются второстепенными характеристиками.
Заводские настройки реле давления подходят для работы в стандартной системе водоснабжения. Обычно давление в системе водоснабжения принято измерять в барах. Предел включения =1,5 бар; предел отключения =3 бар; предельное значение давления =10 бар. Однако даже небольшая коррекция настроек под конкретную систему может значительно улучшить работу системы и продлить срок службы оборудования.

Для заметки:

1 атм = 1,01325 бар
1 бар = 0,98692 атм

Как установить реле давления в системе водоснабжения?

Вариантов монтажа реле в системе водоснабжения может быть очень много, но чтобы понять основные принципы можно рассмотреть монтаж на примере классического реле РДМ-5. Общий процесс монтажа можно условно разделить на механическое подключение реле к системе и подключение электрической части. В нашем примере «Дачный ремонт» решил показать Вам подключения через фитинг-тройник.

Шаг 1.Выбрать место установки

Чаще всего место выбирают так, чтобы реле давления находился в непосредственной близости от насоса и гидроаккумулятора, и при этом было удобно с ним работать и производить настройку

Шаг 2.Установить фитинг в систему

Обычно это 5-ти вводный фитинг, в который так же монтируют реле давления и сухого хода

Шаг 3.Уплотнить резьбу

Все резьбовые соединения уплотняют при помощи ФУМ ленты, от 5 до 10 витков (в зависимости от толщины ленты).

Шаг 4.Вкрутить реле давления на место

На данном приборе внутренняя резьба диаметром 1/4 дюйма. Так же сразу необходимо вкрутить контрольный манометр в фитинг. Собранный элемент вкручивают в гидроаккумулятор и подключают к системе.

Шаг 5.Подключить электрику

Подключить электрику особого труда не составит, если вы умеете держать в руках отвертку. Специальные клеммы обеспечивают быстрый и простой монтаж. Главное не перепутать клеммы верхние (выход) для подключения насоса, нижние (выход) для сети 220. Еще ниже находятся клеммы для заземления. Фазировка при подключении значения не имеет.

Шаг 6.Настройка работы системы

После подключения необходимо опробовать работу реле под нагрузкой. Настройкой и корректировкой системы нужно заниматься отдельно и более подробно.

Для монтажа реле давления своими руками Вам понадобится:

• Реле давления
• Лента ФУМ или другой уплотнитель
• 5-ти вводный штуцер
• Пара ключей (лучше разводных)
• Отвертки (фигурная и прямая)

В общем на установку реле давления можно потратить до 150 минут чистого времени.

Примечание

Сечение провода необходимо подбирать в соответствии с мощностью насоса. Розетка должна обязательно иметь заземление, ровно, как и вилка должна обеспечивать его подключение.

Настройка и регулировка реле давления

Начнем с более простой настройки электронного реле. В этом случае вся настройка сводится к установке нужных параметров при помощи панели управления. У разных моделей и производителей разные панели и режимы. Одни обеспечивают только основные функции, такие как регулировка давления, в системы и защиту от сухого хода, другие дополнительно обеспечивают режим полива и режим, ограничивающий постоянное время работы насоса, а так же регулирующей время повторного включения насоса после его отключения. Все настройки, обычно, понятны интуитивно, а полное их описание есть в инструкции, поэтому останавливаться на них отдельно мы не будим.
Единственное что стоит упомянуть, это пределы давления. Для нормальной работы в домашней системе нижний предел (включения насоса) устанавливают на 1,4-1,6 бар, верхний предел 2,8-3,0 бар. Давление сухого хода устанавливают на показатель 0,2-0,8 бара. Но в любом случае такие настройки могут быть не идеальными, поэтому в процессе эксплуатации могут понадобиться корректировки.

Рассмотрим подробнее. Если Вас не устраивает напор в системе:

• слишком слабый напор – необходимо увеличить нижний предел
• слишком сильный напор – необходимо уменьшить верхний предел
• насос выключается слишком часто — необходимо увеличить верхний предел

Настроить механическое реле гораздо сложнее. Его конструкция обеспечивает быстрый доступ к «внутренностям». Настройка реле под определенную систему просто необходима, так как заводские настройки редко подходят под систему, в общем, и объем гидроаккумулятора в частности.
Иногда прибор имеет не корректную фабричную настройку, которая ни подходит не только к вашей системе, но и просто не годится к использованию. Итак, просто прикрутить и подключить реле не получится. Что же тогда делать?

Все достаточно просто, если знать что делаешь

• Вскрываем прибор. Для этого на крышке есть пластиковая гайка с пазом для отвертки.
• Находим регулировочные винты на пружинах
• При помощи винтов регулируем параметры давления системы. Обратите внимание, что регулировку производят при отключенном питании! Пружины достаточно чувствительны, поэтому крутить винты нужно аккуратно, понемногу изменяя их положение.

В зависимости от того как работает ваша система, необходимо сделать следующее:

• если насос отключается слишком часто и необходимо повысить верхний предел (давление отключения насоса), то необходимо закрутить гайку на большой пружине (крутить по часовой стрелке).
• для уменьшения напора, то есть снижения верхнего придела, гайку на большой пружине нужно ослабить.
• если нужно увеличить разницу (дельта) между показателем верхнего и нижнего пределов, тогда следует закрутить гайку на малой пружине, для уменьшения дельты нужно ослабить пружины.

Важно!

• Настраивать реле нужно только при полностью собранной системе при отключенном питании с возможностью включить и проверить работу системы в любой момент.
• Для корректной настройки необходимо наличие подключенного контрольного манометра
• До того, как приступить к настройке системы нужно прочистить или заменить фильтры, заполнить бак водой и проверить все оборудование в системе.
• Регулировать систему нужно только при наличии явных ошибок в работе или сильном снижении производительности. Иногда система перестает работать не из-за настроек реле давления, а по причине засорения фильтров или одного из узких патрубков.
• При помощи регулировки параметра дельта можно отрегулировать объем воды в баке гидроаккумулятора. Объем воды в баке прямо пропорционально зависит от разницы давлений. Так при разнице в 1 бар бак заполнен на ¼, а при разнице в 2 бара уже на ½.

Выводы и полезные советы

• Электронные реле давления лучше подходят для работы в агрессивной среде. Влагозащищённый корпус меньше подвержен воздействиям окружающей среды.
• Электронные реле проще настроить, а корректировка в процессе работы системы требуется гораздо реже.
• Электронные реле чувствительны к качеству воды. Если вода сильно минерализована и попадаются мелкие механические частицы, то перед реле необходимо устанавливать фильтр.
• Механические реле давления неприхотливы к качеству воды.
• В условиях работы во влажной среде механические реле могут быстро выйти из строя.
• Слабым местом механики является контактная группа. Они часто подгорают и окисляются, что приводит выхода реле из строя.
• В процессе работы механического реле рабочие пружины теряют свою упругость, что приводит к искажению изначальных пределов давления. Периодически реле необходимо настраивать.
• Механическое реле нужно чистить от скопившейся мелкой взвеси под резиновой мембраной.
• Для первичной настройки механического реле давления лучше привлечь мастера, а вот периодическую регулировку можно вполне производить самостоятельно.

Статьи по теме

Водоснабжение частного дома из скважины

Лучшие варианты водоснабжения для дома со скважиной во дворе. Что учитывать при проектировании?

Водоснабжение частного дома из колодца

Оптимальная система для дома с колодцем во дворе. Как лучше подать воду из колодца?

Водоснабжение дома из колодца или скважины?

Сравнение показателей и особенностей систем водоснабжения из колодца и скважины.

Описание реле давления

| Типы реле давления

В этой статье мы поговорим о различных типах реле давления и о том, как они работают. Хорошо… Поехали…

Семейство датчиков давления

В зависимости от того, с кем вы разговариваете, датчики давления относятся к категории датчиков давления.

Некоторые люди скажут вам, что датчик давления — это устройство для измерения давления газов или жидкостей. В эту категорию датчиков давления наряду с реле давления входят датчики давления, датчики давления и датчики давления, среди прочего.

Это может немного сбить с толку, потому что в мире контрольно-измерительных приборов и процессов мы определяем датчик как устройство, которое обнаруживает изменения в физических, электрических или химических свойствах и производит электрический выходной сигнал в ответ на это изменение.

И чтобы добавить еще больше путаницы, термины датчик давления, преобразователь давления и преобразователь давления, к сожалению, используются взаимозаменяемо в промышленном мире.

Теперь, когда вы почесали затылок, давайте углубимся в устройство, которому посвящена эта статья: реле давления.

Что такое реле давления?

Прежде всего, давайте начнем с определения того, что такое реле давления. Реле давления представляет собой устройство, состоящее из двух частей: чувствительного преобразователя и электрического переключателя.

Электрический переключатель открывается и закрывается при определенном давлении, часто называемом заданным значением.

В зависимости от переключателя и поставщика уставка давления переключения может быть фиксированной или регулируемой.

Преобразователь – это устройство, которое преобразует один вид энергии в другой. Таким образом, часть преобразователя реле давления — это часть, которая вступает в контакт с тестируемым процессом. Затем каким-то образом преобразователь должен управлять электрическим выключателем.

Поставщики производят реле давления с использованием различных типов преобразователей и различных типов переключателей.

Реле давления и датчик давления

Прежде чем мы двинемся дальше, давайте проясним все недопонимания, которые могут возникнуть у вас по поводу разницы между реле давления и датчиком давления.

Реле давления имеет преобразователь точно так же, как датчик давления. На этом сходство заканчивается.

Выход реле давления представляет собой цифровой сигнал включения и выключения. Этот сигнал может иметь только два состояния: включено и выключено.

Выход датчика давления, однако, является аналоговым электрическим сигналом напряжения или током, представляющим от 0 до 100% диапазона давления, воспринимаемого датчиком.

Таким образом, основное различие между реле давления и датчиком давления заключается в типе выходного сигнала. Первый дает вам цифровой сигнал включения и выключения на выходе, а второй дает вам аналоговый сигнал.

Типы реле давления

Хорошо… теперь, когда мы разобрались, давайте вернемся к реле давления. Существует два различных типа реле давления: электромеханические и полупроводниковые.

1) Электромеханический

Все электромеханические реле давления имеют традиционные механические переключатели с подвижными частями.

Существует множество различных типов преобразователей, которые используются для механического управления переключателем, таких как мембранный датчик и датчик типа Бурдона.

– Мембранные переключатели используют металлическую мембрану для управления переключателем.

– Переключатели с трубкой Бурдона используют трубку Бурдона для управления переключателем.

2) Полупроводниковые

Полупроводниковые реле давления не имеют движущихся частей. Электрическое переключение осуществляется с помощью полупроводникового устройства, такого как биполярный переходной транзистор или полевой транзистор.

Типичным преобразователем, используемым в полупроводниковом реле давления, является тензометрический мост Уитстона.

2-1) Электронный ( Твердотельный )

Термин «Электронное реле давления» постепенно заменяет термин «Твердотельное реле давления».

Электронное реле давления твердотельное, но гораздо более универсальное. Он предлагает такие опции, как программируемые функции, светодиодные дисплеи, множественные и регулируемые конфигурации выходных переключателей, такие как нормально открытый, нормально закрытый или оба.

Электромеханический или полупроводниковый?

Какой тип реле давления лучше, электромеханический или полупроводниковый? Как и в случае со всеми инструментами, выбор между ними зависит от приложения.

Полупроводниковые реле давления обладают рядом преимуществ по сравнению с электромеханическими реле, такими как более длительный срок службы, повышенная точность, устойчивость к ударам и вибрации.

Вообще говоря, электромеханические переключатели способны переключать более высокие токи и не зависят от напряжения.

Символы реле давления

Как и в случае с другими электрическими устройствами, для обозначения реле давления на схемах используется несколько различных символов.

Давайте посмотрим на символы реле давления, обозначенные двумя признанными в отрасли организациями по стандартизации.

Вот два символа Национальной ассоциации производителей электрооборудования (NEMA) и Международной электротехнической комиссии (IEC).

Ниже приведен символ нормально замкнутого реле давления SPST.

Переключатель слева — NEMA, а переключатель справа — IEC. Этот символ указывает на то, что переключатель размыкается при повышении давления.

Ниже приведен символ нормально разомкнутого реле давления SPST.

Опять же, переключатель слева — NEMA, а переключатель справа — IEC. Этот символ указывает на то, что переключатель замыкается при повышении давления.

Самое время упомянуть, что все реле давления на принципиальной схеме будут показаны в обесточенном состоянии, или, другими словами, в том состоянии, в котором они находились бы на полке.

Реле давления в действии

Давайте рассмотрим пару реле давления на схемах…

Пример №1:

PS101 — это нормально замкнутый переключатель, который размыкается при повышении давления выше 15 фунтов на квадратный дюйм.

Пример #2:

В этом примере реле давления тормозного масла нормально замкнуто и размыкается при снижении давления ниже заданного значения. Уставка не указана на схеме.

Что такое зона нечувствительности реле давления?

Прежде чем мы закончим, еще кое-что… Что такое зона нечувствительности реле давления?

Мы сказали, что реле давления Brake Oil Fltr нормально замкнуто и размыкается при снижении давления ниже заданного значения.

Предположим, что заданное значение равно 15 фунтов на квадратный дюйм, и переключатель сработал, что означает, что давление упало ниже 15 фунтов на квадратный дюйм. Если переключатель не замыкается снова до тех пор, пока давление не поднимется до 17 фунтов на квадратный дюйм, то мертвая зона будет равна 2 фунтам на квадратный дюйм.

Итак… что такое зона нечувствительности? Зона нечувствительности представляет собой разницу между заданным значением и точкой, в которой переключатель повторно срабатывает.

Резюме

Хорошо… давайте рассмотрим…

– Реле давления представляет собой устройство, состоящее из двух частей: чувствительного элемента и электрического переключателя, который размыкает или замыкает контакт при определенном давлении.

– Существует два типа реле давления: электромеханическое и полупроводниковое

– Существует несколько различных распознаваемых символов для реле давления

– Зона нечувствительности – это разница между заявленным давлением и фактическим давлением, при котором реле снова срабатывает.

Если вы хотите узнать больше, ознакомьтесь с двумя другими нашими статьями:

Что такое датчик давления?

Описание датчика давления | Принцип работы .

Не стесняйтесь, дайте нам знать в комментариях, если у вас есть какие-либо вопросы о реле давления или о датчиках в целом. Мы читаем каждый комментарий и отвечаем на него менее чем за 24 часа.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Реле давления — ОМЧ

Реле давления — это тип промышленного датчика, который может определять определенное давление и размыкать или замыкать электрический контакт. Существует два основных типа реле давления; электрические реле давления и механические реле давления.

В этой статье давайте обсудим, что такое реле давления, их конструкцию и работу, области применения и другие характеристики.

Что такое реле давления?

Реле давления — это специальный тип реле, который может работать с жидкостями или газами. В своей самой элементарной форме реле давления способно обнаруживать изменение давления. В соответствии с заданным/установленным уровнем давления эти переключатели активируют свои электрические контакты, чтобы имитировать действие реального переключателя.

Реле давления производятся в трех формах: электромеханические, полупроводниковые и электронные реле давления. В то время как электронные и полупроводниковые реле давления являются новейшими технологиями, реле давления электромеханического типа используются в отрасли с 1849 года..

Как упоминалось выше, реле давления могут использоваться как со стаканами, так и с жидкостями. Тип реле давления, совместимый с жидкостями, называется «гидравлическим реле давления». «Пневматические реле давления» работают с системами, в которых используется сжатый воздух.

Как работают реле давления

Реле давления доступны во множестве конфигураций. Простейшей формой реле давления является тип SPDT. SPDT расшифровывается как Single Pole, Double Throw типа . На рисунке ниже показано поперечное сечение механического реле давления.

Реле давления, показанное здесь, расположено в корпусе (F), электрические контакты которого показаны на (A). Он имеет два положения: нормально открытый (NO) и нормально закрытый (NC). Отверстие в нижней части (H) является впускным отверстием, через которое пневматическая/гидравлическая подача подключается к переключателю. Имеется поршень (D), который подпружинен и может двигаться вверх при достаточном давлении. Пружина имеет известную жесткость, которая позволяет точно определить давление срабатывания.

Когда гидравлическое/пневматическое давление превышает пороговое значение, плунжер толкается вверх, что вынуждает рабочий штифт (B) воздействовать на изолированную кнопку отключения, показанную на E. Это, в свою очередь, активирует переключатель и переключает контакт из положения NC в положение NO, замыкая контакты NO.

Для регулировки усилия срабатывания регулировочную гайку (G) можно отрегулировать для увеличения или уменьшения порогового значения. Это позволяет установить уровень давления, при котором микропереключатель переключается между нормально закрытым и нормально открытым положениями.

При обсуждении порогов переключения следует также упомянуть еще один фактор, называемый «гистерезисом». Как и когда переключатель срабатывает из-за увеличения/уменьшения давления, он должен возвращаться в исходное положение, когда давление снова снижается. Если эта точка переключения/сброса является единственным значением, переключатель может иметь тенденцию к колебаниям, если давление является предельным.

Для предотвращения этого состояния был введен механический/электрический гистерезис. Это гарантирует, что переключатель срабатывает при достижении определенного порога и сохраняет свое положение до тех пор, пока давление не упадет/поднимется ниже определенного значения. Это часто выражается в процентах от значения точки переключения. Для механических переключателей это не настраивается и часто составляет около 20%. Электронные реле давления обычно имеют настраиваемый гистерезис.

Типы реле давления

Существует два основных типа реле давления: механические реле давления и электронные реле давления. Механические реле давления также известны как электромеханические реле давления.

Механическое реле давления

Механические реле давления часто состоят из электрического переключателя мгновенного действия (щелчкового типа), приводимого в действие механическим чувствительным элементом. Механический узел перемещается в ответ на изменения давления в системе; жидкостный или пневматический.

Механические реле давления используются для обнаружения наличия или отсутствия давления жидкости/воздуха в системе. Одним из таких приложений является датчик давления масла в автомобиле, к которому подключен индикатор, показывающий, есть ли какие-либо проблемы в двигателе.

При достижении порога переключения механические реле давления активируют свои электрические контакты и тем самым сигнализируют о наличии/отсутствии давления.

Существует также другой тип механических/электромеханических реле давления; Датчики перепада давления. В отличие от датчиков с одним входом эти датчики имеют два входных отверстия. Когда давление с обеих сторон одинаковое, переключатель остается в нейтральном положении. Когда давление на одной стороне увеличивается, поршень перемещается в сторону низкого давления и активирует переключатель.

Существует несколько типов механических реле давления, классифицируемых по используемой технологии:

• Мембранные переключатели
  • В этих переключателях используется сварная металлическая мембрана (герметичная), которая воздействует непосредственно на сам переключатель. Они могут работать при давлении до 10,43 бар и вакууме, но рекомендуется использовать циклы с низкой производительностью, ограниченные примерно 25 циклами в минуту.
• Переключатели с трубкой Бурдона
  • Подобно диафрагменным переключателям, в них для приведения в действие переключателя используется сварная трубка Бурдона. Это также переключатели с низкой скоростью цикла, но они могут выдерживать давление до 1240 бар (124 МПа).
• Мембранные поршневые переключатели
  • В этих переключателях используется эластомерная диафрагма, соединенная с поршнем. Поршень приводил в действие переключатель. Мембранные поршневые переключатели работают при давлении от вакуума до 110 фунтов на кв. дюйм (750 кПа).
  • Они имеют более длительный срок службы, составляющий в среднем 2,5 миллиона циклов.
• Поршневые переключатели
  • Поршневые реле давления имеют поршни с уплотнительным кольцом, которые непосредственно воздействуют на реле мгновенного действия.
  • Они имеют более длительный срок службы, составляющий в среднем 2,5 миллиона циклов.

Электронное реле давления

Электронные реле давления были представлены компанией Barksdale в 1980 году. Они также известны как «полупроводниковые реле давления» или «цифровые реле давления», которые практически не имеют механических частей. Обычно они состоят из приклеенных тензометрических датчиков, соединенных с симисторами для имитации механических контактов.

Современные цифровые реле давления имеют программируемые точки переключения, регулируемый гистерезис и аналоговые/цифровые выходы для простой интеграции с программируемыми логическими контроллерами (ПЛК). Электронные реле давления могут выводить аналоговые сигналы (4-20 мА) и цифровые сигналы. Это позволяет контроллерам отслеживать не только пороговые значения давления, но и значения давления в системе.

По сравнению с механическими реле давления полупроводниковые реле давления имеют ряд преимуществ, в том числе:

• Увеличенный срок службы (~10 миллионов циклов)
• Повышенная точность (0,5%)
• Высокая устойчивость к ударам/вибрациям
• Долговременная стабильность

Критерии выбора реле давления

Чтобы выбрать реле давления, которое лучше всего подходит для конкретного применения, необходимо учитывать несколько факторов:

1. Тип среды

Не все датчики совместимы со всеми типами жидкостей/газов. Например, нитрил-бутадиеновый каучук (NBR) лучше всего подходит для воздуха и гидравлического/машинного масла, а этилен-пропилен-диен-мономерный каучук (EPDM) подходит для воды.

1. Давление

Давление, которому подвергается датчик, должно быть одним из основных соображений при выборе датчика. Датчики на основе диафрагмы подходят для применения в условиях вакуума и низкого давления, тогда как конструкции на основе поршня больше подходят для приложений с высоким давлением.

1. Термостабильность
2. Повторяемость (точность)

Надежность датчика зависит от его воспроизводимости. Возможность многократного переключения при одном и том же пороге имеет решающее значение для реле давления, чтобы обеспечить свое место в конкретном приложении.

1. Гистерезис

Проще говоря, как разница между уставкой и точкой сброса, гистерезис играет важную роль с точки зрения реакции переключателя на переключение. Слишком большой гистерезис приведет к тому, что переключатель будет оставаться зафиксированным дольше, в то время как значительно более низкий гистерезис приведет к тому, что переключатель будет часто переключаться между состояниями включения и выключения.

1. Физическая конструкция

Механические переключатели могут быть полезны там, где требуется менее частое обнаружение/приведение в действие. Электронные реле давления лучше всего подходят для применений, где требуется точное управление, например программируемость, аналоговые выходы и возможность регулировки заданных значений давления.

Схема реле давления

Большинство механических реле давления способны выдерживать высокое напряжение, например 110/220 В переменного тока. Следовательно, механическое реле давления может быть напрямую подключено к нагрузке, как показано на рисунке ниже.

Когда реле давления не активировано, нормально замкнутый выход подключается к красной лампочке. При этом загорается красная лампа. При обнаружении давления переключатель отключает свой нормально замкнутый выход и соединяет нормально открытый выход с общей клеммой. Это выключает красную лампочку и включает зеленую лампочку.

Для цифровых реле давления, таких как DP-M2A от Panasonic Automation Controls, проводку можно выполнить, как показано на рисунке ниже.

Этот датчик также имеет аналоговый выход, поэтому, подключив белый провод с нагрузкой в ​​диапазоне от 0 до 250 Ом, показания давления также могут быть получены с помощью ПЛК или микроконтроллера.

Реле давления Цена

Реле давления доступны в двух категориях, как указано выше. Между электронными и механическими реле давления механические, как правило, дешевле, чем электронные реле давления. Это связано с меньшей сложностью конструкции и самого процесса изготовления.

Механическое реле давления общего назначения может стоить от 10-20 долларов до нескольких сотен долларов.

Электронные реле давления, с другой стороны, обычно дороги из-за их характеристик, прочности и высокой надежности. Начиная примерно со 100 долларов США за базовые версии с меньшим количеством функций, очень сложные и изощренные реле давления, такие как реле давления Ashcroft DDS, могут стоить до нескольких тысяч долларов.

Что такое реле низкого давления?

Реле низкого давления подключаются к стороне низкого давления системы для определения давления всасывания. Эти датчики обнаруживают отрицательное давление и запускают переключатель.

Реле низкого давления в основном используются в системах HVAC (отопление, вентиляция, кондиционирование воздуха) для обнаружения неисправностей. В случае утечки хладагента в системе кондиционирования воздуха внутри трубопровода создается низкое давление. Это может быть обнаружено датчиками низкого давления, чтобы эффективно отключить муфту компрессора, чтобы отключить ее.

Эти датчики также используются в качестве контроллера работы в системах охлаждения для регулирования температуры с использованием соответствующей настройки давления. Реле низкого давления обычно доступны в электромеханических вариантах, хотя электронные также могут быть запрограммированы для работы в качестве детекторов низкого давления.

Применение реле давления

Реле давления находят свое применение в автомобильной, производственной и промышленной среде. Они широко используются в системах HVAC для обнаружения неисправностей и регулирования температуры.

В пневматических и гидравлических системах реле давления используются для регулирования уровня давления в безопасном и оптимальном диапазоне. Например, воздушный компрессор имеет сбрасываемое реле давления, которое гарантирует, что компрессор остановится, как только давление воздуха достигнет заданного значения.

В автомобильной промышленности реле гидравлического давления используются для определения давления масла и обеспечения безопасности двигателей.

В промышленных печах реле давления используются для безопасного включения/выключения печи путем контроля давления воздуха внутри.

В системах управления зданием используются датчики давления и датчики давления скважинных насосов для обеспечения достаточного давления в системе водоснабжения. Для автоматического регулирования давления воды используются регуляторы давления в сочетании с водяными электрическими насосами. Они активируют насос при обнаружении падения давления воды из-за интенсивного использования.

Вакуум (датчики отрицательного давления) используются в котлах, воздушных компрессорах и электронагревателях для измерения вакуума или низкого давления воздуха в указанных системах.

В чем разница между реле давления и датчиком давления?

Термины «реле давления» и «преобразователь давления/датчик давления/датчик давления» часто неверно истолковываются в системах автоматизации.

Датчик давления (также известный как преобразователь давления или датчик давления ) также представляет собой устройство, способное измерять давление. Однако датчики давления не имеют встроенного переключателя, который активируется при достижении порогового значения давления. Они могут только преобразовывать измерение давления в электрические сигналы для представления текущего значения давления. Это может быть аналоговый выход 4–20 мА или 0–10 В или поток цифровых данных.

Термины «преобразователь», «преобразователь» и «датчик» часто используются в промышленности как синонимы.
