Какой стороной крепить ветровлагозащитную мембрану: Какой стороной крепить пароизоляцию, ветрозащиту

Гидро ветрозащитная паропроницаемая мембрана, фото +видео примеры пароизоляционной пленки

Содержание статьи:

1. Основные характеристики пленок

2. Пароизоляционные материалы

3. Паропроницаемые материалы

Для того чтобы утеплитель не потерял свои свойства, его с двух сторон защищают пленками, причем разного назначения. Сверху находится паропроницаемая мембрана, а снизу помещают пароизоляцию. В то время как нижний пленочный слой препятствует проникновению водяного пара со стороны помещения, верхняя пленка выпускает пары из утеплителя и не позволяет попадать в него наружной влаге, которая образуется в результате появления конденсата на внутренней поверхности покрытия крыши либо протечки кровли.

Также верхняя пленочная поверхность, называемая мембраной, призвана защищать легкие материалы для утепления от продувания и как следствие выноса волокон, особенно это касается минераловатных плит, из которых накопившееся тепло легко уносится ветровым потоком, образующимся в воздушной прослойке.

Основные характеристики пленок

На длительность срока эксплуатации конструкции крыши влияет состояние кровельного «пирога», а оно в свою очередь зависит от характеристик пароизоляционной пленки и паропроницаемости мембраны.

Основные параметры, на которые следует обратить внимание, это:

• Паронепроницаемость – она может варьироваться в пределах от 0 до 3000 мг/м² за сутки. Данные цифры показывают, какое количество воды в граммах в виде пара способно проходить в течение 24 часов через «квадрат» площади пленки. Если паропроницаемость характеризуется всего несколькими граммами, тогда предлагаемая продукция является действительно пароизоляцией. Чем меньше цифра, тем меньше водяных паров проникнет в утеплитель. Если данный показатель показывает паропроницаемость, равную сотне или тысяче граммов, тогда это паропроницаемая мембрана.

• Прочность – такая характеристика относится к монтажным параметрам, способным значительно облегчить работу мастера. Качественный материал порвать руками вряд ли получится, также он останется целым, если по неосторожности на него наступить или уронить инструмент. Данный показатель имеет значение как для качества обустройства пароизоляции, так и для кровельных мембран.
• Давление водяного столба — показывает возможности пленки удерживать в себе влагу. Если даже во время монтажа теплоизоляции пошел дождь и накрыть крышу мембраной, имеющей высокий данный показатель, можно не бояться, что осадки сквозь пленку попадут в помещение. Пленку такого качества иногда используют как временное кровельное покрытие.

• Устойчивость к ультрафиолету – данный показатель варьируется в интервале всего от нескольких недель и до нескольких месяцев. Например, пролежавший на улице, на солнце полиэтилен делается ломким и легко рвется. Высококачественный материал способен сохранять уровень прочности на протяжении длительного периода. На эту характеристику следует обратить внимание в том случае, если пленке предстоит долго находиться под действием ультрафиолета, оставаясь без кровельного покрытия.

• Способ крепления — некоторые производители рекомендуют крепить пленки к каркасу исключительно при помощи деревянных реек, другие разрешают, в том числе, использовать степлер и скобы или кровельные гвозди, имеющие широкую плоскую шляпку. В местах стыковки полотнищ или монтажа их к крыше применяют односторонний или двухсторонний скотч. Специалисты советуют приобретать его того же производства, что и паронепроницаемая мембрана, поскольку материалы от разных компаний отличаются по химическому составу. Если приобрести скотч от иного изготовителя, чем пленка, то можно повредить места соединения.
• Сфера применения – сегодня на рынке масса предложений относительно мембран как пароизоляционных, так и паропроницаемых и не всегда потребитель может разобраться, для каких целей предназначена та или иная продукция: для крыш, стен, перекрытий, подвальных помещений или фундамента. Также надо читать инструкции, для чего следует обращать внимание на пиктограммы и рекомендации фирм-производителей.
• Стоимость — здесь важна не цена за один рулон, а то, сколько будет стоить один «квадрат» пленки, не забывая учитывать крепеж и скотч.

Пароизоляционные материалы

Как известно, в нижней части кровельного «пирога» (см. фото) монтируют пароизоляцию. Первоначально материалом для нее был пергамин, затем полиэтиленовая и полипропиленовая пленки, а сейчас производят специальную пароизоляционную продукцию, преимущество которой заключается в стойкости к ультрафиолету и температурным перепадам и в хороших прочностных характеристиках.

Пароизоляционные материалы бывают фольгированными (имеют с одной стороны покрытие из металлической фольги). Такие мембраны устанавливают фольгой в сторону помещения (детальнее: «Какой стороной крепить пароизоляцию»). Чтобы у них появились рефлекторные свойства, между слоем пароизоляции и внутренней обшивкой создают невентилируемый 2-3 сантиметровый воздушный зазор. Тогда пароизоляционная мембрана начинает отражать тепловое излучение и направлять его обратно в помещение.

Пленки некоторых торговых марок имеют антиконденсатные свойства: с одной стороны их поверхность гладкая, а с другой шероховатая. Если при монтаже такую мембрану смонтировать шероховатой стороной к водяным парам, тогда на ее поверхности не выпадает роса. Гладкая сторона – это гидроизоляция, предупреждающая возможность протечки воды. Мембраны с такими двойными свойствами относятся к универсальной продукции, их можно использовать в качестве подкровельного материала для холодных чердачных помещений.

Ветрогидрозащитная мембрана для кровли: рейтинг лучших и монтаж

Ветрогидрозащитная мембрана – зачем нужна?

Принципы работы

Классификация ветровлагозащитных мембран

Рабочие характеристики мембран

Расчет ветровлагозащитных мембран

Какой стороной укладывать?

Где применяется?

Фальцевая или любая другая металлическая кровля

Керамическая и другая черепица

Гибкая, мягкая, битумная черепица

Отличия от других мембран

От гидроизоляционных пленок

От диффузионных мембран

От ветрозащитных мембран

От пароизоляционных пленок

Монтаж ветрогидрозащитных мембран и пленок

Основные производители

Рейтинг лучших ветровлагозащитных мембран

DELTA-MAXX

DELTA-ALPINA

DELTA-VENT

TYVEK SOLID

ИЗОСПАН-АQ PROFF

GRAND LINE 170

ЮТАВЕК 115

ТЕХНОНИКОЛЬ АЛЬФА ВЕНТ 130

Рекомендации и советы

📖 Нормативная документация и источники

Эксперт ↘

Рецензент ↘

Ветрогидрозащитная мембрана – зачем нужна?

Ветровлагозащитная или ветрогидрозащитная мембрана — это рулонный материал, предназначенный для защиты теплоизолятора от воздействия ветра и от контактов с атмосферной влагой. Он входит в состав кровельного пирога как верхний элемент отсечки теплоизолятора от контактов с внешней средой.

Определяющее слово тут: мембрана. Что и отличает по названию от гидроизоляционных и прочих пленок.

Мембрана обладает важной способностью — она выпускает водяной пар из теплоизоляции, но не пропускает влагу внутрь кровельного пирога. Это обеспечивает постоянную работоспособность утепляющего слоя.

Укладывается непосредственно на теплоизолятор в системах вентиляции подкровельного пространства с одним воздушным зазором. Может применятся и в системах с двойным зазором, как верхняя, но паропропускаемость в таком случае становится не нужной и можно применить обычную гидроизоляционную пленку. СП 17.13330.2017 «Кровли» даже определяет материал исключительно для конструкций с одним вентиляционным каналом, называя его диффузионной ветрозащитной пленкой.

Материалом для изготовления мембраны чаще всего служит полипропилен, но есть пленки и из других материалов.

Принципы работы

Полотно ветровлагозащитной мембраны оснащено массой мелких отверстий. Сквозь них из теплоизолятора выводится водяной пар, если он как-то проник туда. При этом, размер отверстий таков, что вода снаружи не может преодолеть поверхностное натяжение и не попадает внутрь кровельного пирога. Поток воздуха в подкровельном воздушном зазоре подхватывает пар, выводимый из отверстий пленки, и выносит его за пределы пространства кровли.

Мембрана часто имеет две стороны — гладкую лицевую и изнаночную ворсистую. Ворсистая сторона предназначена для сбора конденсата, не давая ему стекать ручейками, пока он полностью не выветрится через мембрану.

Классификация ветровлагозащитных мембран

Ветровлагозащитные мембраны можно условно разделить на группы по нескольким признакам.
По паропроницаемости:

• псевдодиффузионные мембраны (с каждого квадратного метра испаряется около 300 г воды в сутки)
• диффузионные (от 400 до 1000 г/м²)
• супердиффузионные (более 1000 г/м²)

По составу:

• однослойные
• многослойные (2-4 слоя)

По наличию клеящего слоя:

• без слоя
• с клеящим слоем (часто ускоряет монтаж и экономит средства на лентах).

Поскольку изготовлением ветровлагозащитных мембран занимается большое количество производителей из всех уголков мира, предложений на рынке очень много. В продаже постоянно появляются новинки, материалы с увеличенными показателями по тому или иному параметру. Поэтому, в любой момент возможно появление новых групп с более удачным набором рабочих качеств.

Рабочие характеристики мембран

Технические характеристики ветровлагозащитных мембран и должны определять выбор материала для конструкции. В состав характеристик, которые обычно показывают производители, входят следующие показатели:

• плотность. Показатель, определяющий вес и косвенно степень прочности полотна.
• прочность на разрыв. Несмотря на то, что обычно доступа к мембране после финиша строительства нет, этот показатель важен не только во время монтажа (риск повреждения), но и в последующей эксплуатации. Иногда возникают ситуации, когда материал испытывает физическое воздействие в готовой конструкции. При усадке или даже образовании временных наледей из-за протечек или конденсата.
• паропроницаемость. С этим показателем большая путаница у производителей. Его могут показывать различными способами: сопротивление паропроницанию, проходимость водяного пара и т.п. Показатель важный, определяющий эффективность прохождения водяного пара сквозь слой пленки.
• влагонепроницаемость, водонепроницаемость, водоупорность. Здесь тоже названия могут быть разными. Характеристика, показывающая величину давления столба воды на поверхность пленки, при котором жидкость проходит сквозь отверстия.
• устойчивость к воздействию солнечного ультрафиолета. Это важный показатель, определяющий способность материала выполнять функции временной кровли в ходе монтажа. Чаще всего указывается для простоты в месяцах. Но это для кровельных мембран. Для мембран на стены иногда требуется постоянная стойкость к УФ, тот же планкен – это фасад со щелями и к нему необходимы особые мембраны.
• пожарная безопасность. Большинство мембран не проходят по нормативам пожаробезопасности для зданий верхних степеней огнестойкости и на таких следует применять специальные негорючие мембраны. Особенно пристально внимание к этому на фасадных конструкциях. Тем не менее есть документы, позволяющие применять и обычные мембраны, если нет каких-то особых случаев, например, СП 2.13130.

Кроме этого, к рабочим показателям мембран относят длину и ширину рулона, а также его общую площадь.

Расчет ветровлагозащитных мембран

Как правило, расчет ветровлагозащитных мембран производится для определения количества материала, необходимого для укладки на крышу. Для этого надо вычислить суммарную площадь скатов и вычислить потребное количество рулонов мембраны. К полученному значению рекомендуется прибавить 10-15 %, так как материал кладется внахлёст.

В зависимости от конструкции и материала кровли отдельно рассчитывают дополнительный материал на коньки и ендовы. Длину коньков делят на два, добавляют длину ендов и округляют в большую сторону до целого числа рулонов.

Если на здании много примыканий кровли к стенам, то это тоже стоит отдельно учесть. Мембрана должна подниматься на стену и крепится на ней.

Однако, при проектировании конструкций нередко возникает необходимость более глубокого расчета. Вся конструкция здания должна беспрепятственно выводить водяной пар наружу. Вопрос не самый простой, как может показаться, но в самом доступном виде это выглядит так, что материалы должны применяться по возрастанию паропроницания по мере близости к наружному воздуху.

Чтобы не вдаваться в расчеты многие пользователи поступают иначе — они используют мембраны с максимальной проницаемостью. Как правило, такой подход дает ожидаемые результаты.

Какой стороной укладывать?

Укладку мембраны чаще всего полагается делать гладкой стороной (с надписями) вверх, а ворсистой — вниз (внутрь кровельного пирога). Это обеспечит максимальную эффективность работы полотна. Но материал обычно работает и если вы ошиблись. Обычно – это не значит всегда. Внимательно ознакомьтесь с инструкцией производителя.

Материал довольно дорогой, и расходовать деньги, не получая ожидаемых результатов, нецелесообразно. Любые ошибки в данном случае — следствие неаккуратности и рассеянности. Если работа выполняется внимательно и сосредоточенно, никаких проблем не возникнет.

Где применяется?

Ветровлагозащитная мембрана используется в случаях, когда нужно защитить какую-либо конструкцию от влаги, при этом не препятствуя выходу пара из неё:

• для защиты кровельного теплоизолятора. Мембрана — стандартная составляющая «кровельного пирога» с одним воздушным каналом. Без неё решение работало бы плохо, так как чаще всего на кровлях применяется минераловатный утеплитель, «не любящий» воду. Важной становится не только паропроницаемость, но и водонепроницаемость. Конденсат или протечки будут на мембране.
• для защиты утеплителя стен. Здесь больше требуется ветрозащита и часто очень хорошая. К прочности материала могут быть тоже повышенные требования. На высоких зданиях в вентилируемых фасадах потоки воздуха часто очень сильные.

Фальцевая или любая другая металлическая кровля

Металлическая кровля нуждается в использовании специализированных материалов, способных к эффективному отводу конденсата. Металл очень быстро остывает, и в течение дня несколько раз он оказывается холоднее внутреннего воздуха. Водяной пар начинает конденсироваться на нём и стекает вниз на утеплитель. Мембрана в этом случае его и защитит.

В фальцевой кровле не редко устанавливают ещё объёмно-диффузионную мембрану (ОДМ) сразу за покрытием и тогда она выполняет функцию отвода конденсата. Металлочерепица или профнастил с таким решением не монтируются. Однако и для кровель с ОДМ рекомендуется установка слоя ветрогидрозащиты утеплителя.

С правильно установленной мембраной конденсата боятся не следует. Он или стечёт за карниз или прекрасно выветрится через подкровельную вентиляцию.

Керамическая и другая черепица

На черепичных кровлях обязательное наличие мембраны обусловлено вероятностью не только затечек из-за неплотностей в штучных деталях, но и возможности задувания сухого снега, затекания при наледях.

Особое внимание с черепицей нужно обратить на прочность мембраны и водонепроницаемость.

Гибкая, мягкая, битумная черепица

На таких кровлях чаще всего конденсата не возникает, заметания снега при правильном монтаже тоже. Однако наша рекомендация всё-таки её монтировать. Ветрозащита и дополнительная защита от протечек будут совсем не лишними. Затраты на ремонт при намокшем утеплителе значительно превысят затраты на мембрану.

Отличия от других мембран

Ветровлагозащитные мембраны — это универсальные рулонные материалы многофункционального назначения. Однако, присутствие на рынке большого количества подобных материалов, да и прочих плёнок, вносит немалую путаницу и усложняет выбор для неопытных застройщиков. Поэтому, правильнее будет сравнить ветровлагозащитные мембраны с другими пленками.

От гидроизоляционных пленок

Гидроизоляционные пленки предназначены для защиты строительных конструкций от влаги. В их задачу не входит организация вывода водяного пара. Как правило, это самые простые рулонные материалы, но могут быть и дорогие элитные материалы. Для защиты теплоизоляции они никогда не используются, а в кровле применяются исключительно как подкладочные под саму кровлю или при организации двойного вентиляционного канала, иногда как самостоятельное финишное гидроизоляционное покрытие.

От диффузионных мембран

Диффузионные материалы — это одно из названий ветровлагозащитных мембран.

Сам термин «диффузионный» определяет принцип их работы. В данном случае может возникнуть некоторая путаница, обусловленная спецификой подобных материалов. Нередко рассматривается только одна функция универсальной пленки, а остальным никакого внимания не уделяется. Однако, общий набор качеств у всех этих материалов не меняется.

Кроме этого, мешает отсутствие общей терминологии. Каждый производитель волен называть свою продукцию так, как ему захочется. Это создает путаницу и часто становится причиной ошибочного использования негодных материалов. Приобретая материал, необходимо внимательно изучать его технические характеристики и соотнести их с требуемым в вашем случае характере работы материала.

От ветрозащитных мембран

Ветрозащита — это полотно, отсекающее контакт утеплителя с порывами ветра. Мелкие частицы изоляции выдуваются и уносятся с потоками ветра, что понемногу снижает работоспособность кровельного пирога. Такая функция присутствует у большинства защитных пленок с минимальной воздухопроницаемостью. О ветрозащите чаще всего идёт речь на фасадах, а там могут быть дополнительные требования: негорючесть, постоянная стойкость к УФ.

Поэтому, под ветрозащитными мембранами чаще всего понимают упрощенные версии диффузионных мембран.

От пароизоляционных пленок

Несмотря на явное несоответствие названий мембрану и пароизоляцию путают частенько. Причём при монтаже. А это прямо фатальная ошибка. Пароизоляция не пропускает пар и должна стоять исключительно со стороны помещений. Мембрана выпускает пар и должна находится снаружи. Правило одно!

Есть, конечно, исключения. Адаптивная пароизоляция, например. Но чтобы применять исключения надо чётко знать правило!

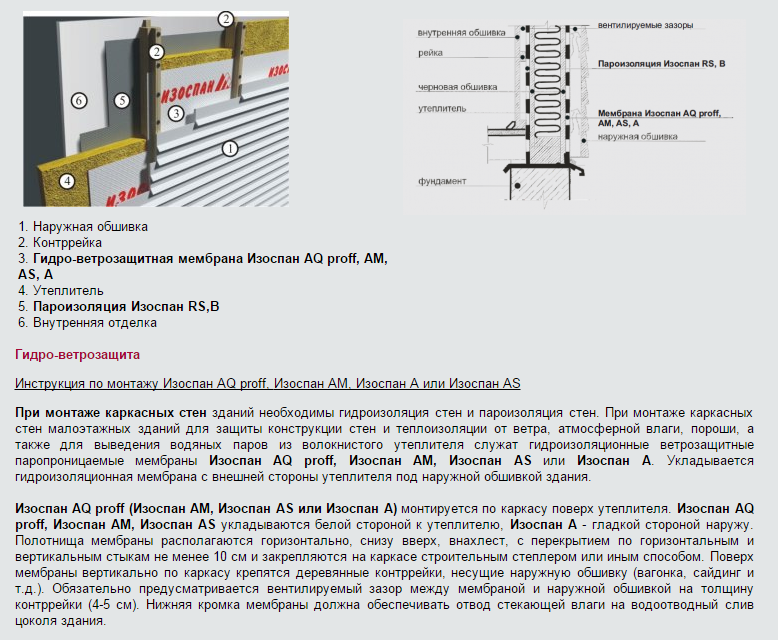

Монтаж ветрогидрозащитных мембран и пленок

Монтаж ветрозащитных полотен является одним из этапов строительства крыши. Обычно производится сразу после монтажа стропильных ног. Защитное полотно прикрепляют прямо к их верхним кромкам, используя кровельные гвозди или степлер.

Полосы материала начинают укладывать снизу, параллельно карнизному свесу. Внешний край пленки приклеивают к капельнику, используя собственный липкий слой, клей или специальный строительный скотч. Следующие полосы укладывают внахлест (10-15 см, которые чаще всего отмечены на материале производителем) и на кровле склеивают лентой, если у мембраны нет своего клеящего слоя. Сильно натягивать мембрану не следует, но и чрезмерно ослаблять полотно нельзя. Оно должно лежать ровно, без бугров и складок.

Полотно должно быть максимально герметичным. Для этого заклеивают все участки крепления, а чаще всего они перекрываются контробрешеткой, но важно чтобы на ней была уплотнительная лента. На коньках и участках ендов мембрану укладывают с перехлестом полотен. На ендовах ещё и дополнительной полосой. Но только полосой правильная гидроизоляция ендовы не ограничивается. Там много нюансов нуждающихся в отдельном рассмотрении.

Основные производители

Производителей ветровлагозащитных мембран в мире очень много — этот материал изготавливают все специализированные компании. Европа, Россия, Азия.

1. DELTA
2. TYVEK
3. Изоспан
4. Grand Line
5. Juta
6. Технониколь

Верхние две строчки занимают признанные лидеры, компании, вкладывающие много средств не только в рекламу и просвещение пользователей, но и в новейшие разработки в этой области. Конечно на рынке много и материала отечественного производства хорошего качества. Есть и нишевые производители (фасадные мембраны стойкие к УФ, негорючие мембраны).

Стоимость очень сильно колеблется, но в случае с мембранами все специалисты признают, что экономии тут не должно быть. Решение должно быть взвешено и оправдано. Слишком печальны могут быть последствия, а практика показывает низкое качество дешёвых мембран.

Рейтинг лучших ветровлагозащитных мембран

Рассмотрим наиболее популярные ветровлагозащитные мембраны, имеющиеся в продаже:

DELTA-MAXX

Очень прочная. При высокой паропроницаемости может «связывать» до 1000 г/м² влаги своей способностью абсорбации.

DELTA-ALPINA

Для сложных, пологих крыш. Сваривается в монолитное полотно и держит до 20 м водяного столба в отличии от 2-4 м обычных мембран.

DELTA-VENT

Качественная пленка для решения обычных задач.

TYVEK SOLID

Однослойная мембрана с отличными характеристиками.

ИЗОСПАН-АQ PROFF

Российская трехслойная мембрана с хорошими данными при цене значительно ниже лидеров.

GRAND LINE 170

Трехслойная мембрана от российского продавца кровельных материалов, произведенная в Польше.

ЮТАВЕК 115

Также трехслойная, чешского производителя. Бывает редкого для пленок красного цвета.

ТЕХНОНИКОЛЬ АЛЬФА ВЕНТ 130

Российский производитель наплавляемых кровель выпускает и линейки пленок для фасадов и скатных крыш. Трёхслойная супердиффузионная мембрана.

Материалов очень много, и перечислять их все нецелесообразно. Выбирать мембрану следует исходя из технических характеристик в первую очередь. Все материалы рассчитаны на работу в определенных условиях, а репутация компании будет только дополнительным подтверждением качества.

Рекомендации и советы

• Не стоит никогда затягивать с укрытием мембраны финишным кровельным покрытием. Во-первых, чем больше она будет на солнце – тем меньше прослужит вам, а во-вторых птицы бывает её быстро портят. Вот такой неожиданный фактор. По этой же причине и подшивку карнизов не стоит затягивать. Не уверены, что кровля закончится скоро – уложите поверх любую недорогую временную кровлю.
• Поднимая мембрану на стены учитывайте усадку конструкций. Стропильная часть часто деревянная и может «подвинуться» со временем, а это сильно натянет мембрану и либо порвёт её, либо соединение со стеной оторвёт. Про дома из бревён и бруса отдельная история. Там усадки космические для плёнок. В таких случаях делают складку на материале на величину предполагаемой усадки.
• Шлифовка внешних деревянных стен – беда для мембран. Мелкую пыль мгновенно засасывает в вентиляционный канал и поры материала могут перестать работать. Постарайтесь её провести раньше или закрывайте щели.

📖 Нормативная документация и источники

Нормативы

• СП 17.13330.2017 «Кровли»
• СП 2.13130 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»

Производители

• DELTA
• TYVEK
• Изоспан
• Grand Line
• Juta
• Технониколь

Эксперт ↘

Панин Анатолий Анатольевич

Главный инженер

Рецензент ↘

«Ваятель»

Строительное бюро

Как установить воздухопроницаемую кровельную мембрану

Здесь, в Roofing Superstore, у нас есть ряд воздухопроницаемых кровельных мембран для вашего последнего кровельного проекта, от воздухопроницаемой мембраны Tyvek Supro до воздухопроницаемой мембраны Cromar, воздухопроницаемого скатного кровельного материала TLX, Klober Permo и многого другого.

Если у вас есть какие-либо вопросы или вопросы по конкретному проекту, не стесняйтесь звонить нашей команде по телефону 01752 692760 или использовать чат в правом нижнем углу, и они будут более чем рады помочь.

Зачем нужна воздухопроницаемая кровельная мембрана?

Дышащие кровельные мембраны имеют решающее значение в проектах скатных крыш, поскольку они предотвращают накопление конденсата, который может привести к сырости, плесени и гниению. Они позволяют влаге выходить из подкровельного пространства, в то же время предотвращая попадание дождевой воды, гарантируя, что подкровельное пространство останется сухим.

Без дышащей мембраны влага будет проходить через наружный материал крыши, затем скапливаться на изоляционном слое, делая изоляцию неэффективной, или даже скапливаться внутри пространства крыши, вызывая сырость, плесень и гниение.

Как установить вентиляционную мембрану крыши

Установка вентиляционной мембраны крыши — относительно простой процесс, но необходимо соблюдать некоторые шаги, чтобы создать воздухопроницаемую и надежную поверхность.

Поддон для поддержки карниза

Во-первых, важно иметь поддон для поддержки карниза или устойчивую к ультрафиолетовому излучению мембрану, которая устанавливается вдоль карниза так, чтобы нижняя кромка заходила в желоб.

Укладка дышащей мембраны

Затем уложите дышащую мембрану параллельно карнизу крыши – обычно при установке дышащей мембраны печатная сторона должна быть обращена наружу. Убедитесь, что нижняя часть мембраны перекрывает опорный лоток карниза или устойчивую к ультрафиолетовому излучению мембрану не менее чем на 150 мм, но не настолько, чтобы она оставалась открытой при укладке черепицы.

Обеспечьте драпировку

Воздухопроницаемая кровельная мембрана должна слегка драпироваться между деревянными стропилами или контробрешетками, что означает прогиб около 10-15 мм. После того, как вы убедились, что это так, добавьте временные гвозди в верхнюю часть мембраны — постарайтесь убедиться, что они находятся выше линии, на которой будет перекрываться второй отрезок мембраны. Когда плитки или сланцы установлены, они обеспечат более надежную фиксацию.

Укладка остальной части вентиляционной мембраны

Продолжайте укладку отрезков вентиляционной мембраны, работая вверх по крыше. Каждый производитель должен указать величину нахлеста, необходимую между каждой длиной дышащей мембраны. Если нахлест не совпадает с деревянной рейкой, можно установить дополнительную рейку, чтобы обеспечить сохранение нахлеста и предотвратить соприкосновение плитки с мембраной. Их можно добавить поверх подложки, но драпировка подложки все еще должна существовать, чтобы дождевая вода могла проходить по поверхности мембраны.

Прочие соображения

Вентиляция конька

Если на крыше предусмотрена вентиляция конька, необходимо разрезать вентиляционную мембрану с каждой стороны конька, чтобы обеспечить свободный путь вентиляции. Если вентиляция хребта отсутствует, дышащая мембрана должна проходить над хребтом и перекрывать каждую сторону линии хребта на требуемый перехлест.

Разжелобки

На ендовах кровли убедитесь, что дышащая мембрана удлиняется не менее чем на 300 мм с каждой стороны, измеренной от центра ендовы. На примыканиях подложка должна быть загнута не менее чем на 100 мм – это создаст вторичный водоотталкивающий барьер.

Бордюры кровли

В случае мокрых бордюров, также известных как бордюры, в которых в качестве крепления используется строительный раствор, дышащая кровельная мембрана должна заходить на каменную кладку не менее чем на 50 мм. При использовании краев с сухим креплением мембрану необходимо укладывать так, чтобы она выступала за лицевую сторону фронтона.

Проемы

Для окон, канализационных труб и других проходов отрежьте мембрану и поверните ее так, чтобы она сгибалась к проему. Если вы работаете с круглыми отверстиями, разрежьте мембрану в форме звездочки, чтобы получились клапаны, которые можно загнуть вверх. При необходимости приклейте вырезанные секции к проему, чтобы они не сложились обратно.

Дайте нам знать, если вам понравился пост. Только так мы можем стать лучше.

Типы анкеровки с помощью кровельных мембран – Руководство по плоским крышам, часть 2

В первой части нашего руководства по плоским крышам обсуждались различия между скатными и плоскими крышами, схематическая структура плоской крыши и возникающие нагрузки. Во второй части будут рассмотрены различные типы крепления кровельных мембран.

​​​​​Кровельные мембраны и связанные с ними слои должны быть защищены от отрыва при сильном ветре. Это указано в «Технических регламентах для крыш с водонепроницаемым уплотнением – Руководство по скатным крышам». Спецификации в DIN EN 1991-1-4:2010-12 «Воздействия на конструкции – Общие воздействия – Ветровые воздействия» также необходимо учитывать. Существует три возможных подхода к анкеровке: нагрузки, склеивание и механическое крепление.

Анкеровка с использованием грузов

Гравий и озеленение крыш чаще всего используются для использования грузов для крепления слабо прикрепленных кровельных мембран. Во многих случаях озеленение крыш уже является частью плана развития. Внешний вид поверхности крыши можно улучшить, используя различные материалы для этого типа крепления. Материал нагрузки также защищает кровельную мембрану от ультрафиолетовых лучей. С другой стороны, однако, конструкция здания может подвергаться дополнительной нагрузке от этой нагрузки. Еще один риск заключается в том, что между нанесенным материалом может осесть пыль, а дождевая вода не будет стекать с годами. В случае утечки может быть трудно найти источник, и обычно только полная реконструкция может решить проблему. Проблемы возникают даже при нанесении нагрузочного материала: повреждение гидроизоляционного слоя кровли может быть вызвано используемым рабочим оборудованием, что не является редким явлением.

Анкеровка с помощью полиуретановых клеев

При креплении с помощью полиуретановых клеев самые большие недостатки связаны с креплением кровельных мембран. Склеенная система не имеет начальной адгезии и должна быть предварительно закреплена. При обработке возникает множество граничных условий, которые должны соблюдаться, но на практике редко встречаются на строительных площадках. К ним относятся температура обработки, правильный объем склеивания, влажность строительного материала и свойства поверхности несущей системы. Ограниченный срок годности клея и требующая много времени правильная утилизация пустых контейнеров из-под клея также означают повышенную рабочую нагрузку. Кроме того, тот факт, что каждая позиция должна быть закреплена индивидуально, требует огромных дополнительных усилий для подрядчика.

​​​​​Подрядчик должен обеспечить комплексную страховку на случай любого ущерба. Однако это возможно только в том случае, если они документируют сборку, что может быть большой задачей. Это означает, что все необходимые базовые условия, такие как температура, влажность, объем адгезии и свойства поверхности, должны быть задокументированы. На практике это сложно реализовать или не реализовать вообще. Следовательно, подрядчик почти всегда несет риск в случае повреждения. Тем не менее, растущая устойчивость общества вызывает озабоченность по поводу существующих аргументов против анкеровки склеиванием, потому что удаление, разделение и утилизация склеенных кровельных конструкций либо невозможны, либо возможны только с большими усилиями.

Анкеровка с использованием битумных связующих

Крепление кровельной мембраны с помощью битумных мембран всегда сопряжено с риском возгорания. Особое внимание следует уделять противопожарной защите, и не всегда возможно использовать горелку для приклеивания битумной кровельной мембраны на всех строительных площадках (например, на автозаправочных станциях). Кроме того, каждая позиция должна быть отдельно приклеена, как и в случае со всеми другими приклеиваемыми конструкциями крыш, а иногда также необходим дополнительный грунтовочный слой. 9№ 0003

Анкеровка с помощью механических креплений

Анкеровка с помощью механических креплений имеет множество преимуществ по сравнению с уже рассмотренными системами. Например, нет ограничений на обработку из-за температуры, погоды, свойств поверхности или использования в здании. Что касается пожарной нагрузки, то использование механических креплений разрешено без сертификации по DIN 18234, так называемой промышленной директиве, в отличие от клеевых конструкций. При механическом креплении весь пакет кровли крепится за один рабочий этап, что является наиболее экономичным решением для подрядчика, когда речь идет о времени сборки.

​​​​​Процесс установки механических креплений может быть выполнен либо с помощью монтажного инструмента, либо вручную вручную, и предлагает определенный и понятный тип монтажа. В случае повреждения предоставить доказательства крайне просто: если подрядчик установил необходимое количество креплений по первоначальному размеру, вины подрядчика нет.

​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​

Шовное крепление

​​​​​​Механическое крепление гидроизоляционных листов обычно выполняется в виде линейного крепления. При этом виде крепления устанавливается индивидуальный крепеж, как правило, в шов или зону нахлеста кровельной мембраны. Комбинация креплений всегда состоит из несущей пластины и застежки, которые могут различаться в зависимости от основания. Положение нагрузочной пластины всегда находится на расстоянии не менее одного сантиметра от края кровельной мембраны и определяется производителем кровли. Для герметизации конструкции кровельные мембраны свариваются между собой. Размер сварного шва составляет четыре-пять сантиметров, что означает, что нахлест кровельных мембран обусловлен шириной герметизирующего шва, размерами прижимной пластины и расстоянием от края прижимной пластины до кровельной мембраны.

Рельсовое крепление

​​​​​Другим вариантом механического крепления кровельных мембран является использование рельсового крепления. Здесь к сварной и герметизированной кровельной мембране крепится рейочный профиль, а также закрывается лентами мембраны для гидроизоляции. Большим преимуществом является то, что кровельные мембраны требуют минимального нахлеста, а зазор между креплениями может быть оптимизирован, так как с ним можно работать независимо от сетки фальцев кровли из трапециевидного профиля.

Преимущества механического крепления

Механическое крепление кровельных мембран имеет множество преимуществ. Свободная укладка мембран придает уплотнению определенную гибкость и способность перемещаться. Плоское разделение между уплотнением и подложкой также сохраняется. Движения и напряжение от субстрата не переносятся. Результирующее давление пара также уравновешено на плоской поверхности, что означает отсутствие образования пузырьков из-за влаги под герметизирующим слоем. Поскольку нагрузки нет, механическое крепление также идеально подходит для крыш с легким основанием, таким как деревянные конструкции или стальные трапециевидные профили. Процесс крепления является особенно быстрым и экономит ресурсы, поскольку все слои уплотнительной конструкции, а также крепление краев могут быть выполнены за один рабочий шаг. Неплотно уложенные мембраны также выгодны, если вы решите демонтировать кровельную мембрану позднее. Если укладывать неплотно, то демонтировать отдельные слои и переработать или утилизировать их по отдельности несложно.
