Виды щитов электрических: ГРЩ, ВРУ, АВР, ЩО, ЩЭ, ЩК

Содержание

Электрические щиты. Виды и назначение. Монтаж и особенности

Электроэнергия, дойдя до потребителя, проходит многие этапы. Среди них такие этапы, как генерирование и транспортировка линиями электрических сетей. Перед тем, как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества, устанавливается система защиты при аварийных ситуациях, связанных с перегрузками и короткими замыканиями.

Такие щиты используются для организации инфраструктуры зданий промышленного производства, жилых домов, общественных помещений. Монтируется электрический щит определенного типа в зависимости от назначения. В продаже имеется широкий выбор вариантов и моделей таких устройств, которые имеют свои различия по содержанию и форме.

В простом исполнении электрические щиты служат для создания сети, питающей приборы освещения, бытовые устройства, розетки и т. д. Спектр потребителей электроэнергии постоянно расширяется, поэтому может понадобиться модель сложнее, позволяющая создать разделение энергии на группы.

Это уже устройства с большими возможностями переключения энергии. Они работают с разными категориями стационарных электроприборов.

Для определения задач, которые выполняют электрические щиты, необходимо рассмотреть подробнее организацию энергоснабжения. Один щит может подавать электричество, как в отдельную квартиру, так и на здание в целом. В этом случае щит управляет электроэнергией, которая поступает на разные распределительные устройства, охватывающие другие локальные зоны обслуживания.

Виды электрических щитов

Существуют различные классы электрощитов. Они разделяют их конструкции, прежде всего, по целевому назначению. Такой вид оборудования, как электрощиты, может обеспечивать электричеством одну квартиру, либо несколько разных потребителей энергии.

Также щиты делятся по методу монтажа и материалу конструкции. По первому фактору наиболее популярны обычные подвесные и настенные конструкции. В эксплуатации очень удобны электрощиты, которые встраиваются в нишу стены. Но установка такого щита не всегда подходит по условиям расположения.

Если рассматривать материалы, из которых изготавливают электрощиты, то чаще всего изготовители комбинируют несколько материалов, например, металл с пластиком. Металлические щиты зарекомендовали себя надежными конструкциями, проверенными временем. Однако, новые материалы и композиты, появившиеся в последнее время, не хуже металла по долговечности и прочности, а в чем-то даже превосходят его. Существенной разницы между электрощитами из разных материалов не имеется.

Чтобы лучше понять назначение электрощитов в сети, рассмотрим их иерархию по типам, видам и подвидам.

Главный распределительный щит

Этот щит (ГРЩ) служит для ввода линий силового питания, распределения электричества по различным объектам, а также учета электроэнергии. В аварийных случаях он защищает от перегрузок, коротких замыканий в электрических сетях. В дереве иерархии ГРЩ расположен на самом верху. Главный щит обычно находится на участке трансформаторной подстанции, либо на производстве или в котельной.

Вводное распредустройство

Это устройство (ВРУ) служит для приема питания сети от силового кабеля, и дальнейшего распределения электроэнергии по линиям питания электрощитов низшего уровня, а также для учета расхода энергии, защиты от замыканий, перегрузок при авариях. В него входит система конструкций и электротехнической автоматики. Вводный электрощит располагают обычно в цехах производства, на вводе зданий общественных организаций, жилых домов.

Аварийный ввод резерва

Щит резервного ввода (АВР) укомплектован специальными автоматическими устройствами, которые переключают питание в случае аварии с главного источника на резервный источник электричества. После устранения причин аварийного режима АВР снова подключает основной источник питания на линию. Он применяется во многих местах: коммунальных зданиях, коттеджах, на производстве.

Этажный электрощит

Электрические щиты на этажах зданий (ЩЭ) служат для распределения подачи электричества по квартирам на одном этаже.

ЩЭ обычно разделен на 3 отсека:

Отсек распределения (автоматические устройства для групп потребителей).
Учетный отсек (счетчики энергии).
Отсек абонента (домофон, радио, телевидение, телефон).

Квартирный щит

Чаще всего такой квартирный щит (ЩК) находится в квартире возле входа, обычно в прихожей. Главным его назначением является учет энергии электрического тока, распределение электричества по линиям квартиры для питания в разных комнатах и для разных бытовых устройств. Модули автоматических устройств, расположенные в квартирном щитке, защищают сеть от коротких замыканий и перегрузок.

Квартирные распредщиты делятся по типу установки:

Внутренние.
Накладные.

По материалу изготовления:

Пластиковые.
Металлические.

Виды квартирных электрощитов по назначению:

Учетный (ЩКУ).
Распределительный (ЩКР).

Щит освещения

Осветительный щит располагают практически во всех существующих зданиях, оснащенных приборами освещения, для редких переключений осветительного оборудования с помощью автоматики щита. Щит освещения осуществляет защиту выходящих линий от замыканий и токовых перегрузок.

Электрические щиты освещения делятся:

Щиток освещения с выключателем (ОЩВ).
Щит освещения встраиваемый (утапливаемый) с выключателем (УОЩВ).

Щит управления

Этот вид щита (ЩУ) предназначен для осуществления управления автоматическими устройствами, отвечающими за приводы механизмов: отопления, сигнализации, вентиляции и т.д. Регулировка значений свойств производится вручную.

Щит автоматики

Этот вид щитка вмещает в себя программные контроллеры, следящие за функционированием приводов различных механизмов и систем.

Щит бесперебойной подачи

Этот щит (ЩБП) обеспечивает питание электричеством приборов и устройств систем управления, вычислительной техники, медицинского оборудования, и других систем, которые должны быть обеспечены постоянным питанием электроэнергией, и относящиеся к 1 категории электроснабжения.

Мы рассмотрели только некоторые электрические щиты, применяющиеся в электросетях, но их бывает еще много видов.

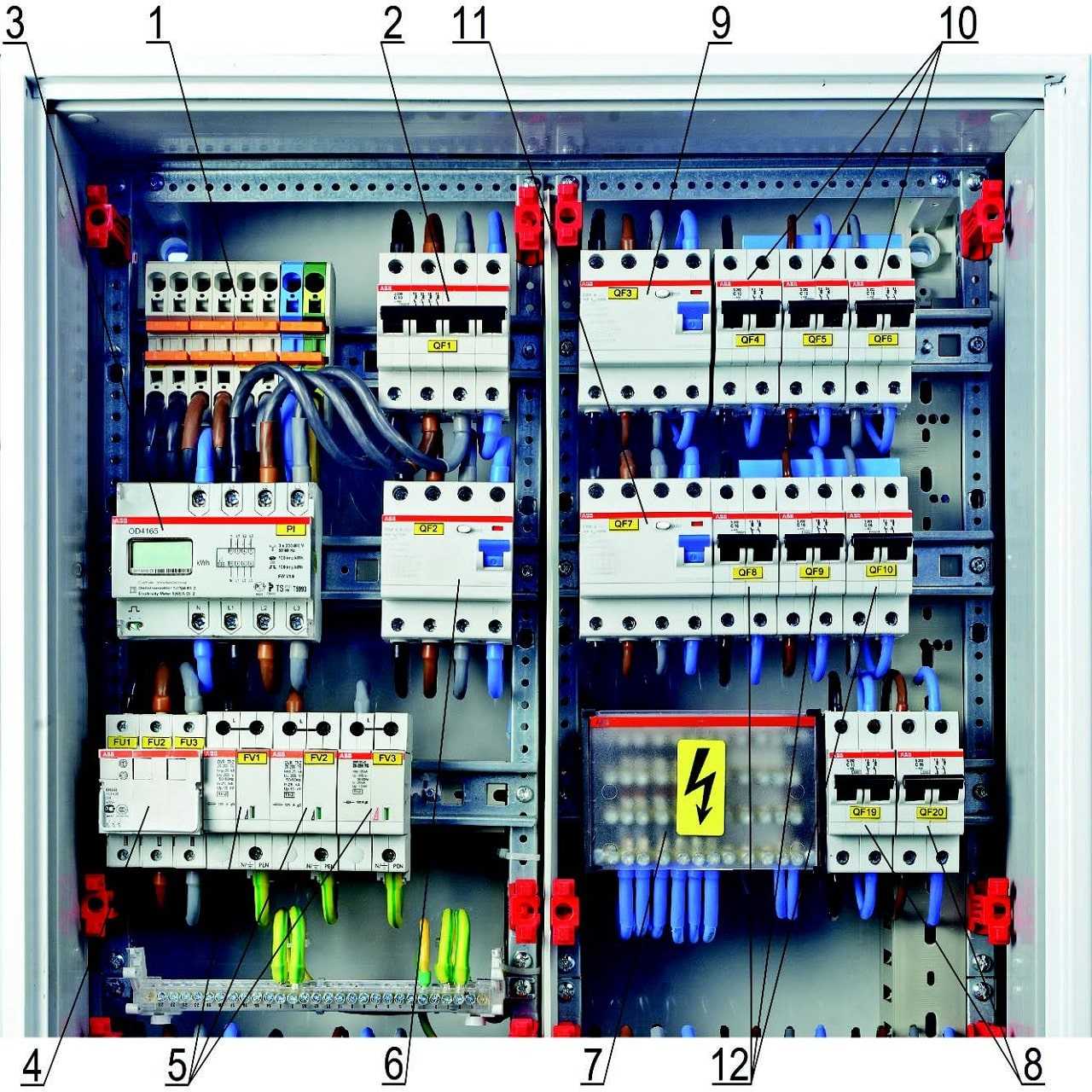

Сборка щита

Установочные работы по монтажу электрических щитов обычно начинаются со сборочной операции основной конструкции. Существуют щитовые устройства в виде собранных корпусов с монтажными панелями в комплекте. Однако чаще применяются укомплектованные панели, а для них уже разрабатывается проект и схема сборки.

Сначала готовят к сборке корпус, затем удаляют заглушки стен корпуса. Электрические щиты имеют разное число участков линий кабелей в зависимости от их конструкции. Поэтому нужно заранее рассчитать расположение и число отверстий для кабелей и проводов, с учетом возможности выполнения дополнительных отверстий.

Далее монтируются установочные рейки, шины заземления, монтажные кронштейны. Составляющие части щитка могут быть разными. Это зависит от вида распределительного щита. Но главное в сборке – это подготовка для окончательной установки.

Монтаж

От типа конструкции щита зависит и способ установки. Основную трудность вызывает конструкция встраиваемого электрического щита, так как для него нужно в стене выдалбливать пространство, необходимое для его установки.

После выдалбливания ниши в стене, щит устанавливают на место и закрепляют специальными кронштейнами. Заранее, перед выбором расположения щита рассчитывают возможность доступа к электропроводке. После окончательной установки осуществляют подключение к питанию и потребляющей нагрузке.

Внутрь щита заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, при этом учитывают размещение автоматических выключателей, их конфигурацию. Когда электропроводка соединена со всеми устройствами щитка, после этого производят подключение нагрузки потребителей и электроустановок. Далее, по очереди включаются все линии, для проверки работоспособности сети.

Ограничение доступа

При эксплуатации электрических щитов необходимо соблюдать правила электробезопасности. Их нужно выполнять и при установке щита. При монтаже в общественном помещении предусматривают ограждения и изоляцию токоведущих частей. Доступ к элементам распределительного щита защищается ограждениями, закрытыми на замок.

Распределение электрической энергии во все времена было одной из ответственных операций. От нее зависит эффективность расхода энергии, стабильность снабжения питанием потребителей. Поэтому производители заинтересованы в выпуске надежных и функциональных устройств, таких как электрические щиты.

Ассортимент бытовых устройств постоянно растет, поэтому распределительные щиты также должны модернизироваться, и расширять функциональные задачи. Увеличивается популярность моделей, которые рассчитаны на компоновку устройств внутри щита для индивидуального применения.

Так, применяя соединения резьбой, установочную панель щита можно оснастить практически любыми устройствами и модулями.

Виды электрических шкафов: как выбрать лучший

Из этого материала вы узнаете:

Зачем нужны электрические шкафы

На какие типы делятся электрические шкафы

Какие бывают виды электрических шкафов

Как выбрать электрический шкаф

Каковы особенности монтажа электрических шкафов

Чтобы электроэнергии, вырабатываемой на электростанциях, дойти от производителя до конечного потребителя, нужно несколько этапов. После генерирования происходит транспортировка по линиям электрических сетей. Когда электроэнергия доставляется в промежуточный или конечный пункт распределения, она попадает в специальные устройства, которые называются распределительными щитами или электрическими шкафами. Их предназначение — развод электричества по потребителям, понижение напряжения, защита от перегрузок, коротких замыканий и других нештатных ситуаций. Виды электрических шкафов мы рассмотрим в данной статье.

Назначение и типы электрических шкафов

Конфигурация электрических распределительных шкафов может быть различной – в зависимости от их функций.

Основным назначением таких устройств является:

распределение поступающего электрического тока по нескольким меньшим цепям и обеспечение таким внутренним соединениям защиты от перегрузки и сверхнормативного напряжения. Для защиты используются предохранители и автоматические выключатели;

защита от воздействий окружающей среды – атмосферных осадков, пыли, ветра;

защита обслуживающего персонала и посторонних людей от травм и смерти, связанных с поражением электротоком.

По типу комплектации электрический шкаф может представлять собой обширную единую панель или сборку с различными устройствами для контроля и защиты: трансформаторами, реле, изоляторами, переключателями для перенаправления энергии, контакторами, предохранителями, кабельными соединениями.

Электрощиты – это пункты распределения, принимающие ток от электростанции или генератора, и направляющие его меньшим потребителям – жилым домам, производственным цехам, подстанциям. Также их называют: распределительный бокс, шкаф, щит, электрическая или щитовая панель. В зависимости от их назначения, принято использовать определенные сокращения: ЩК, ЩО, ЩЭ, ГРЩ и прочие.

Монтаж электрических шкафов производится на внутренних или внешних стенах зданий или в отдельно стоящих сооружениях. Их корпуса делаются из прочного материала, предусматриваются закрывающие дверцы и специальные надписи — название щита и предостерегающие знаки. Распределительные щиты могут предназначаться как для одной квартиры или дома, так и для промышленных объектов и коммерческой недвижимости.

Условно можно разделить шкафы на встраиваемые и навесные. По своей конструкции, это накладная коробка, которая монтируется на стену. Только встроенный электрический шкаф монтируется в нише, полностью или частично, оставляя дверцы, которые открываются наружу. Частичное заглубление представляет собой более удобную компоновку для последующей эксплуатации и демонтажа оборудования. Накладной электрический шкаф часто монтируется также в небольшой нише для того, чтобы скрыть лапки фиксаторов, а также более эргономично разместить выступающие устройства.

При внешней установке используют навесные, напольные или накладные электрические шкафы. Такие корпуса имеют более внушительные размеры и предназначены для монтажа с внешней стороны зданий или внутри производственных помещений. По сравнению с ними, встраиваемые шкафы бывают меньшего размера и полезного объема.

Тип распределительного шкафа и способ его размещения обычно планируется еще на этапе проектирования помещения. Накладные щиты используют при наличии открытого пространства. Встраиваемые — если планируется скрытая проводка.

К материалу, из которого должен быть изготовлен корпус электрического шкафа, предъявляются особенные требования. Условия эксплуатации предусматривают, что корпус распределительного узла должен обеспечивать надежную защиту от внешних воздействий, обладать пожарной безопасностью и заземлением. Поэтому для его изготовления используют специальные марки негорючего пластика и металл. Современные конструкции часто комбинируют в себе металл и пластик.

В настоящее время в электрические шкафы монтируются многофункциональные системы, включающие в себя, кроме профильных устройств, также охранную сигнализацию и информационное оборудование.

Элементы стального корпуса соединяются с помощью сварки для того, чтобы осуществить эффективную защиту содержимого электрического шкафа от пыли, влажности, а также придать конструкции устойчивость к вибрации, которая возникает в процессе работы оборудования. Дверцы тоже комплектуют специальным эластичным уплотнителем, благодаря чему обеспечивается хорошая герметичность электрических щитов.

Существует особая классификация электрических шкафов, которая обозначает определенный уровень защищенности корпуса от неблагоприятных внешних условий. Разработан международный стандарт IEC 60529 (ГОСТ 14254-96), на основании которого всей электрической технике присваивается показатель IP. В технической документации, прилагаемой к оборудованию, можно встретить значения IP20, IP44, IP65 и прочие. Чем больше этот показатель, тем эффективнее защита от неблагоприятных воздействий. В обычной квартире это может быть, например, повышенная влажность. В производственных помещениях, при работе на открытом воздухе защита электрооборудования обязательна. Высокие цифры IP присваиваются оборудованию, которое эксплуатируется в агрессивных средах.

Устройствам, работающим в жилых помещениях, обычно присваивается IP 20, а использующимся для работы под водой – не менее IP 68 или IP 69, если оборудование будет работать при высоких температурах. Существует специальная шкала, по которой защита оборудования варьируется от полного отсутствия, с IP 00, до самых высоких степеней защиты.

Также распределительным шкафам присваивается буквенное обозначение, которое маркирует специальные условия эксплуатации:

А обозначает безопасное использование, если прикосновение к корпусу происходит тыльной стороной ладони;

В – пальцем;

С – инструментом;

D – проволокой или токоведущим проводником;

Бывает буквенная маркировка на корпусе, обозначающая, что в этом электрическом шкафу расположены токоведущие части и прочее оборудование:

Н — наличие высоковольтной аппаратуры;

К – сильный нагрев или регулярная мойка под давлением;

М – движение под влиянием воды;

S – определенная неподвижность в процессе защиты от воды;

W – качественная защита от любых неблагоприятных внешних условий.

Виды электрических шкафов

В зависимости от назначения электрического шкафа и его иерархии принята маркировка в виде сокращения, которая обозначает его основные функции.

1. Главный распределительный щит – ГРЩ

Такой распределительный щит располагается на территории трансформаторной подстанции (ТП), производственного цеха, котельной. Его задача — ввод силовых линий питания и распределение по более мелким подразделениям или объектам. Кроме того, на него возложена функция защиты от перегрузок сети и коротких замыканий, а также учет электроэнергии

Рекомендуем статьи по металлообработке

Требования к сварочному оборудованию: технологические особенности, специфика сварных конструкций

Отделка металлических изделий: пошаговая инструкция с ценными советами

Гибка нержавеющей стали: нюансы технологии и сфера применения

2. Вводное распределительное устройство — ВРУ

Устанавливается на входе электрической энергии в жилые, общественные здания, помещения производственного назначения. Предназначен для приема вводного силового кабеля и раздачи по питающим линиям для ЩЭ, ЩК, ЩО, ВРУ, защиты от перегрузок и короткого замыкания и учета электроэнергию. ВРУ может входить в комплекс электротехнической автоматики.

3. Аварийный ввод резерва — АВР

Монтируется в производственных, коммунальных, складских и торговых помещениях, частных домовладениях. В случае аварийной ситуации у поставщика электроэнергии специальная автоматика АВР переключает питание с основного источника на запасной (генератор). Когда подача электроэнергии будет восстановлена, происходит обратное переключение с генератора на главную линию и его остановка.

4. Щит этажный (ЩЭ)

Предназначен для установки в жилых и административных зданиях для распределения электроэнергии по квартирам (до 6 квартир) или по коммерческим пользователям.

ЩЭ обычно состоит из трех отсеков:

Распределительный отсек, в котором установлена модульная автоматика для групп электрических цепей.

Отсек учета, содержит электрические счетчики.

Абонентский отсек, в нем происходит подключение к каналам связи, телевидению и радио, домофону, системам видеонаблюдения.

5. Щит квартирный (ЩК)

Обычно устанавливается на вводе электричества в квартиру в районе входной двери. Функции ЩК – разводка по квартире, учет электроэнергии, защита от перегрузок и коротких замыканий.

Подразделяется на:

ЩКУ – щит квартирный учетный;

ЩКР – щит квартирный распределительный.

6. Щит освещения (ОЩ)

ОЩ располагают в офисных, торговых и административных помещениях. Его предназначение – достаточно редкие оперативные включения и выключения автоматики, а также защита отходящих линий от перегрузок сети и коротких замыканий.

Подразделяется:

ОЩВ (осветительный щиток с выключателем).

УОЩВ (утапливаемый осветительный щиток с выключателем).

7. Щит управления (ЩУ)

ЩУ предназначен для управления автоматикой, обслуживающей отопление, вентиляцию, пожарную сигнализацию и другое. Обычно в ЩУ переключения между режимами работы происходят вручную.

8. Щит автоматики (ЩА)

ЩА содержит программные контроллеры, осуществляющие мониторинг работы пожарной сигнализации, отопления, вентиляции.

9. Щит бесперебойной подачи питания (ЩБП)

ЩБП обеспечивает стабильную работу систем, относящихся к 1 категории групп электроснабжения: медицинских приборов, сигнализаций, вычислительных устройств.

Что нужно знать о выборе и монтаже электрического щита

Выбирая тип электрического шкафа, надо ориентироваться на конструкцию и материал стены, на которую планируется монтаж щита. Если материал стены — гипсокартон, можно выбрать встраиваемый шкаф — так он не будет выделяться в интерьере комнаты. Если же стена изготовлена из бетона, и в комнате не предусмотрено специальной ниши, придется монтировать накладной распределительный щиток.

При установке электрического шкафа на даче следует учитывать назначение помещения. В доме или бане из натурального дерева нужно обеспечить критерии безопасности, тут подойдет накладной щит. Если планируется установка электрического шкафа в гараже или другом нежилом помещении, то вполне подойдет навесной, который гораздо проще установить.

Чтобы определиться с размером электрического шкафа, необходимо заранее составить схему электропроводки и посчитать количество необходимых устройств — автоматов, дифавтоматов, УЗО, а также решить, где будет стоять счетчик. Когда схема будет готова, подбираются необходимые модули. Нужно учитывать, что ширина одного модуля составляет 18 мм (ширина однополюсного выключателя)

В среднем, количество 1 категории групп электроснабжения модулей, которое занимает одно устройство, следующее:

электросчетчик – от 6 до 8;

однофазное УЗО – 3;

трехфазное УЗО – 5;

двухполюсный автомат – 2;.

однополюсный автомат – 1;

трехфазный автоматический выключатель – 3-4.

Перед тем, как щит монтируется на стену, производится его сборка. Производители предлагают собранные корпуса, в комплекте с которыми идут монтажные панели, а также полностью укомплектованные панели. Второй вариант используется чаще, в этом случае проект и схема сборки разрабатываются конкретно для такой панели.

Корпус начинают готовить к сборке, для этого удаляют заглушки стен корпуса и рассчитывают количество нужных отверстий для кабелей и проводов и их месторасположение, при необходимости делая дополнительные отверстия.

После этого устанавливаются шины заземления, кронштейны и рейки для монтажа. Конфигурация шкафа будет различаться в зависимости от его вида.

Способ установки щитка также зависит от типа конструкции. Наиболее трудоемкой является установка встраиваемого электрического шкафа, так как для его установки необходимо подготовить нишу в стене.

Когда ниша готова, собранный щит монтируется в эту нишу и закрепляется специальными кронштейнами. Затем производится подключение к питанию и потребляющей нагрузке.

Для этого внутрь электрического шкафа заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, учитывая конфигурацию и месторасположение автоматических выключателей. После соединения электропроводки со всеми устройствами шкафа производят подключение нагрузки потребителей и электроустановок. Затем включают все линии по очереди и проверяют их работоспособность.

Какие существуют типы электрических панелей

Опубликовано: 1 сентября 2020 г.

Большинство жилых домов полагаются на услуги местной коммунальной компании для получения электроэнергии. Энергия, поступающая от коммунальной компании, проходит через электрический щит, который действует как главный распределительный щит, распределяющий потребность в электроэнергии в каждом доме. Это может быть освещение, бытовая техника и другие устройства, которыми пользуются члены домохозяйства.

Существует 4 различных типа электрических панелей – панель главного выключателя, блоки предохранителей, панели с главными проушинами и вспомогательные панели. Панель главного выключателя — это мать всех панелей в вашем доме. Он регулирует автоматические выключатели и потребление электроэнергии в доме. Блоки предохранителей состоят из небольших предохранителей, которые предназначены для предотвращения перегрузки в ваших цепях. Панели с главными наконечниками состоят из линейных проводов, которые входят в наконечники, что устраняет необходимость в основном выключателе. Подпанели — это электрические панели, которые получают энергию от главной панели через определенную цепь. Они позволяют контролировать потребление электроэнергии членами вашей семьи.

Можете ли вы определить, какие типы электрических панелей используются в вашем доме? Вы также задавались вопросом, когда следует заменить электрическую панель? В среднем электрические панели следует заменять каждые 20 лет. Старые электрические панели, такие как блок предохранителей, должны быть обновлены до тех, которые могут справиться с текущим потреблением электроэнергии. Однако, если вы испытываете мерцание света, запах горелого, исходящий от вашей электрической панели, частые срабатывания автоматического выключателя или если к вашим электрическим приборам и устройствам было добавлено серьезное дополнение, вам следует проверить и при необходимости заменить электрическую панель.

Как установить блок выключателя на 200 ампер?

Если вам необходимо перейти на блок выключателя на 200 ампер, вам необходимо получить разрешение на работу у местного инспектора по строительству, связаться с поставщиком коммунальных услуг и попросить их временно прекратить обслуживание в день установки. чтобы можно было продолжить установку. Это довольно сложная и опасная работа, поэтому мы настоятельно рекомендуем вам нанять профессионального электрика для выполнения этой работы. Мы здесь, в Arc Angel Electric, можем установить вашу коробку выключателя на 200 ампер, позаботимся обо всех разрешениях и проведем необходимую проверку в целях безопасности.

Если вы устанавливаете панель выключателя Square D на 200 ампер, это должно быть так же, как установка панели на 200 ампер любой другой марки. Единственное отличие состоит в том, что кабели подключаются через заднюю часть панели из-за конструкции обратной подачи. Опять же, мы рекомендуем оставить это профессионалам. Наши профессиональные электрики в Arc Angel Electric могут помочь вам со всеми вашими электрическими проектами.

200-амперное обслуживание даст вам гибкость в потреблении электроэнергии. Вы можете модернизировать свою панель на 100 ампер до панели на 200 ампер, чтобы соответствовать новым правилам и удовлетворить ваши растущие потребности в электроэнергии. Домовладельцы могут заменить свой электрический щит, если они хорошо разбираются в электротехнике. Однако лучше всего доверить работу профессионалам-электрикам Arc Angel Electric, чтобы гарантировать качество и безопасность работы.

Как отличить 100-амперный ток от 200-амперного?

100-амперная сеть обычно хороша для небольшого дома без электрического отопления. 200-амперная сеть является текущим стандартом для недавно построенных домов, чтобы обслуживать все электрические потребности современного оборудования. Физически 200-амперный выключатель больше, чем 100-амперный, потому что он содержит больше автоматических выключателей.

Как работает электрический щит?

Электрический щит получает электроэнергию от поставщика коммунальных услуг. Панель главного выключателя включает или выключает питание во всех ответвленных цепях в доме. Электрический ток проходит через горячие провода в ваших автоматических выключателях для питания ваших электрических устройств.

Где разместить электрический щит?

Национальный электротехнический кодекс гласит, что электрические панели должны быть размещены в просторном помещении со свободным рабочим пространством, доступным и хорошо освещенным. Панель главного выключателя должна быть размещена в месте, где обычно не бывают люди в вашем доме. Департамент пожарной охраны рекомендует размещать домашние электрические панели снаружи дома, чтобы им было легче отключить электричество в случае аварии. есть огонь. Вторичные панели можно размещать в других комнатах, например, в спальне, если до них не доходит вода. Поэтому не стоит размещать электрические панели в ванной или прачечной.

К чему нельзя прикасаться в распределительной коробке?

Всегда будьте осторожны при работе с любыми электрическими панелями. У него есть части, которые могут убить вас электрическим током, и он может быть смертельным. Не прикасайтесь к нулевой шине, нейтральному проводу, основному черному кабелю, сгоревшим или поврежденным частям, а также открытым металлическим частям. Помните, безопасно прикасаться к автоматическому выключателю только тогда, когда все питание отключено.

Сколько стоит замена электрического щитка?

Стоимость рабочей силы является основным фактором, определяющим, сколько вы потратите на замену электрической панели. Это также зависит от того, получаете ли вы услуги профессионала-электрика. Вам нужно будет получить разрешение от местного строительного инспектора. Обычно замена электрощита занимает целый день или 8-10 часов.

Покрывает ли страховка домовладельцев коробки выключателей?

Страхование домовладельцев покрывает некоторые виды неисправности электрических панелей при определенных обстоятельствах. Однако, если ваша коробка выключателя устарела или из-за неисправной проводки произошел пожар, возможно, ваша страховая компания не покрывает это.

Всегда держите электрическую панель в хорошем состоянии, чтобы обеспечить безопасность и эффективное использование электроэнергии. Соблюдайте Национальный электротехнический кодекс, чтобы предотвратить несчастные случаи и свести к минимуму свои риски. Регулярно проверяйте свои электрические панели и проводку, чтобы убедиться, что все безопасно и соответствует требуемым стандартам. Свяжитесь с Arc Angel Electric, если вам нужно обновить или заменить электрические панели. Мы гарантируем лучшие электротехнические услуги, чтобы обеспечить безопасность вашего дома в любое время.

Типы электрических панелей: классификация и опции

Электрическая панель является краеугольным камнем электрической системы вашего дома. Хотя все, что вы, возможно, захотите знать об этом, это то, что он распределяет электроэнергию в вашем доме, есть несколько типов электрических сервисных панелей, о которых вам может пригодиться знать.

Независимо от того, хотите ли вы модернизировать или заменить электрическую панель или просто разобраться в электрической системе вашего дома, это руководство по типам электрических панелей поможет вам. Важно отметить, что существуют разные способы классификации электрических панелей, от технологий и приложений до мощности или даже производительности и безопасности.

Типы электрических панелей: технологии и области применения

Существует 4 основных типа электрических сервисных панелей в зависимости от роли, которую они играют в системе энергоснабжения дома. Не во всех домах присутствуют все четыре типа, и сколько и какие типы вам понадобятся, зависит от ваших обстоятельств. Есть много факторов, которые вступают в игру, от размера вашего дома, вашего использования и ваших потребностей в энергии.

1. Главная электрическая панель

Панель главного выключателя используется для управления электричеством, которое распределяется по всему дому. Это наиболее часто используемый тип панелей. Он не только распределяет ток по разным зонам и комнатам в вашем доме, но также защищает цепи и определяет допустимую силу тока.

Главный выключатель, который является двухполюсным автоматическим выключателем внутри этого типа панели, может использоваться для отключения всего питания в доме в случае возникновения чрезвычайной ситуации или при проведении любых электромонтажных работ. На этой панели также размещаются шины заземления и нейтрали, которые выполняют функции безопасности и предотвращают перегрев цепей. Это может произойти из-за проблем с проводкой или неисправных приборов. Прерыватели также могут сработать при коротком замыкании — горячем проводе, непосредственно контактирующем с металлом.

Шина заземления является резервной для нейтрали на случай потери или неправильного подключения нейтрали. Провод заземления подключается к заземляющей шине, а нейтральный провод подключается к нейтральной шине. Ток поступает к прибору от «горячего вывода» выключателя и возвращается на нейтраль.

2. Панель основных проушин

Панель основных проушин аналогична приведенной выше, за исключением того, что здесь нет главного выключателя. Иногда эти типы панелей используются в качестве подпанелей. Линейные провода с такой панелью проходят к наконечнику, который представляет собой тип электрического разъема.

В панелях с проушинами главный выключатель представляет собой отдельный разъединитель, расположенный на счетчике, но его также можно подключить к выключателю на главной панели. В случае возгорания электричества вы сможете отключить электричество, не заходя в дом, благодаря отдельному отключению.

3. Субпанели

Если вам нужно несколько контуров в одной и той же части дома, то вам идеально подойдут субпанели. Это небольшие электрические панели, которые используются для обслуживания определенного помещения или зоны и содержат автоматические выключатели, которые отделены от основной панели. Они получают питание от главного электрического щита с помощью цепи.

Подпанели не имеют специальных разъединителей. Вы можете использовать их для регулировки распределения тока по всему дому, но в вашем доме не может быть больше вспомогательных панелей, чем доступных цепей в панели главного выключателя.

Важно отметить, что вы не можете увеличить доступную мощность с помощью дополнительных панелей. Они только помогают распределять ток, и они удобны, так как обычно расположены рядом с областью, к которой они питаются. Однако, если вам нужно увеличить электроэнергию, вам нужно поговорить со своим электриком или связаться с местной коммунальной компанией.

4. Переключатели

Переключатели, как следует из названия, преобразуют мощность генератора в электроэнергию. Они представляют собой тип субпанелей, которые в основном используются в районах, где обычны штормы или непредсказуемые погодные условия. У многих домовладельцев в этих районах есть резервные генераторы электроэнергии.

Резервное питание может быть подключено к щиту выключателя дома, чтобы обеспечить правильное переключение между электропитанием и резервным питанием в случае отключения. Электрогенераторы могут иметь такой же переключатель номинала, что и главная панель.

Автоматические переключатели также можно разделить на два типа:

Ручной: с ними вы должны вручную запустить генератор и переключить электрическую нагрузку на резервное питание;
Автоматический: при этом переключение с общего питания на резервное происходит автоматически при отключении питания.

Типы электрических панелей: Мощность

Другой способ классификации электрических панелей — по их мощности. Во многих старых домах до сих пор есть электрические панели небольшой силы тока, например, на 60 или 80 ампер. Во многих случаях они не соответствуют нормам, и они также не могут удовлетворить требования современного дома с точки зрения использования электроэнергии.

В зависимости от силы тока существует несколько вариантов основных электрических панелей:

Электрические панели на 100, 125 или 150 А — эти панели имеют более высокую мощность, чем старые, но они по-прежнему не рекомендуются сегодня ( и они не очень распространены). Они имеют ограниченное количество автоматических выключателей и плохо сочетаются с выключателями AFCI, которые становятся все более и более нормой.
Панели на 200 ампер — теперь они считаются эталоном того, что требуется современному дому.
400-амперные панели — они довольно редко встречаются в жилых домах, но бывают случаи, когда дома требуют такой высокой мощности. Если у вас есть теплица, домашний тренажерный зал с большим количеством оборудования, гидромассажная ванна или спа-центр или специальное оборудование, требующее большой мощности, то этот тип панели может подойти вам.

Типы электрических панелей: безопасность

Несмотря на то, что сила тока является важной характеристикой для классификации электрических панелей и ее рассмотрения при обновлении, производительность и безопасность панели имеют еще большее значение. Дома постройки до 19В 90-м все еще могут быть старые типы электрических панелей, которые устарели и даже небезопасны.

Когда вы исследуете различные категории или группы, вы должны иметь представление о том, какие электрические панели являются лучшими и худшими. Ниже вы найдете краткое руководство о том, что искать в лучших панелях и каких панелей держаться подальше.

1. Лучшие электрические панели — это те, которые обеспечивают все необходимое для правильной, эффективной и безопасной работы вашей электрической системы. Единого типа не существует, так как каждый дом уникален, и домохозяйства имеют разные потребности или требования к электроэнергии. Однако есть некоторые общие факторы, которые делают панели лучшим выбором:

- Достаточная сила тока: как упоминалось выше, лучшая панель для вас та, которая обеспечивает ваш дом силой тока, достаточной для работы всех ваших устройств, бытовой техники и электроники, а также любого оборудования, которое у вас может быть. Если сила тока слишком мала, электрическая система перегружается, что может привести к повреждению ваших устройств, а также к поражению электрическим током или возгоранию.
- Гарантия: ваш электрик должен порекомендовать лучшую панель для вас в зависимости от электрической схемы. Но если вы сами изучаете бренды и варианты, вам следует взглянуть на предлагаемую гарантию.

2. Наихудшими электрическими панелями являются те, которые больше не соответствуют нормам, старые, устаревшие панели, которые также могут быть небезопасными. Обычно их можно найти в старых домах, построенных где-то между 1950-ми и 1980-ми годами. Наиболее распространенными устаревшими панелями являются:

- Панели FPE – Панели Federal Pacific Electric были самыми популярными в период с 1950-х по 1980-е годы. Они были установлены повсюду в домах США, но на самом деле они крайне небезопасны. Автоматические выключатели внутри этих панелей не срабатывают при перегрузке цепи или коротком замыкании. Из-за этой неисправности в США участились электрические пожары.
- Панели Zinsco — эти панели были популярны в 1970-х годах, и хотя их больше не существует, они все еще есть во многих домах. Причина их небезопасности заключается в том, что автоматические выключатели внутри них приплавляются к главной «шине». Это означает, что в случае короткого замыкания или любой другой проблемы перегрузка по мощности плавила провода и вызывала пожары.
- Коробки предохранителей – это старые панели с предохранителями вместо автоматических выключателей. При перегрузке цепи предохранитель перегорает и требует замены. Они небезопасны, потому что предохранители не приспособлены для удовлетворения сегодняшних потребностей в электроэнергии, поэтому их нужно было модифицировать много раз.
- Электрические панели с разделенной шиной – отличаются от типичных современных панелей тем, что имеют две металлические шины и не имеют единого главного разъединителя. Они не являются небезопасными по своей сути, но они не использовались в течение 40 лет, что превышает их срок службы, поэтому автоматические выключатели могут не сработать. Кроме того, действующий электрический код больше не допускает множественных отключений.

Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что когда вы выбираете электрическую компанию для улучшения вашего дома, и вы решили довести свое улучшение до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно направлять вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца с минимумом суеты и беспокойства. Немедленно свяжитесь с нами по телефону 310-800-2401

Имя *

Фамилия *

Электронная почта *

Телефон * 90 182

Тип проекта * Тип проекта*КоммерческийЖилойПромышленный

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Детали проекта

9000 2 Этот сайт защищен reCAPTCHA, и к нему применяются Политика конфиденциальности и Условия обслуживания Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы являетесь домовладельцем или владельцем бизнеса в радиусе 20 миль от Хоторна и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.
