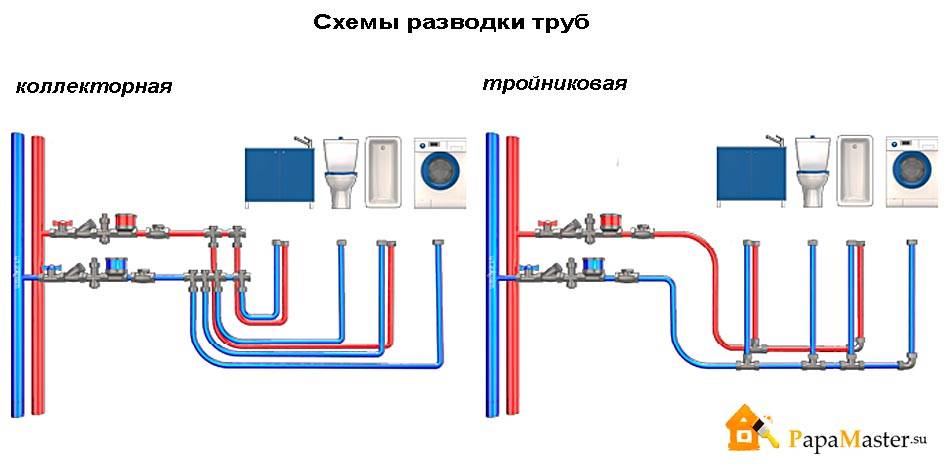

Водопроводная разводка с коллектором схема: Тройниковая схема и коллекторная схема

схема монтажа в системах отопления и водоснабжения

Коллекторный тип разводки труб в системах отопления и водоснабжения является более перспективным, чем классический вариант на тройниках. Ведь главная выгода коллекторной схемы – возможность точной регулировки напора транспортируемой жидкости – очевидна и специалистам по трубопроводам, и домовладельцам. Впрочем, лучевая схема (она же коллекторная разводка) имеет и оборотную сторону: она очень сложна и на ее реализацию потребуется намного больше труб и фитингов.

Поэтому, перед монтажом коллекторной схемы, каждый домовладелец должен задуматься о целесообразности  именно такого решения. Ведь острой необходимости использовать коллектор в системе отопления или водоснабжения  жилищ, по сути, не существует. А что важнее: эффективность функционирования или простота монтажа – должен решить сам заказчик.

Ну, а мы готовы лишь подтолкнуть процесс принятия окончательного решения, описав нашим читателям структуру коллекторных схем и схему монтажа подобных систем.

Содержание

1. Коллекторная разводка – что это такое?
2. Что дает подобный способ разводки?
3. Разводка коллекторная – схема монтажа
4. Водопровод на коллекторах
5. Отопление на коллекторах

Коллекторная разводка – что это такое?

Схема трубопровода с коллектором предполагает, что в системе находится особый водосборник, соединенный с каждым «потребителем» транспортируемой жидкости. Проще говоря, все радиаторы или краны подключаются отдельными трубопроводами к распределителю (коллектору).

Сам коллектор монтируется на каждом этаже дома в специальном шкафу. В отопительной системе нагретая жидкость подается не на батареи, а в коллектор. В свою очередь, радиаторы подключаются не к прямой или обратной трубе, а к соответствующим коллекторам. Водопровод на коллекторах функционирует по тому же принципу. То есть, центральная ветка не дробится на множество ответвлений, а заходит в единственный коллектор.

Что дает подобный способ разводки?

Такая схема обустройства водопровода или системы отопления предлагает пользователю важное преимущество —  стабильное давление в каждой точке трубопровода.

Кроме того, эта схема дает возможность регулировать напор в отдельных элементах трубопровода из одной точки – коллекторного шкафа.

Первое преимущество избавляет пользователя от нестабильного напора, когда спуск воды в унитазе приводит к перегреву воды в душевой кабинке (вследствие падения давления в холодной трубе душа из-за потребности наполнить сливной бачок).

Второе преимущество позволяет регулировать температуру в каждой зоне жилища из одного места — коллекторного шкафа. Ведь пользователь может уменьшить напор подачи воды буквально в каждую батарею. Причем общий напор от этого не изменится.

Разводка коллекторная – схема монтажа

Упомянутые выше преимущества, безусловно, заслуживают самого пристального внимания. Однако за будущий комфорт пользователю придется заплатить сегодняшними тратами времени и денег. Ведь лучевая разводка предполагает, что к каждому крану или к каждому входу в радиатор будет протянута отдельная труба от коллектора. Поэтому, для реализации такой схемы нам понадобится больше труб и больше времени на монтаж трубопровода.

Причем монтаж водопровода будет выполняться по одним правилам, а монтаж системы отопления – по другим. Давайте изучим оба варианта коллекторных схем.

Водопровод на коллекторах

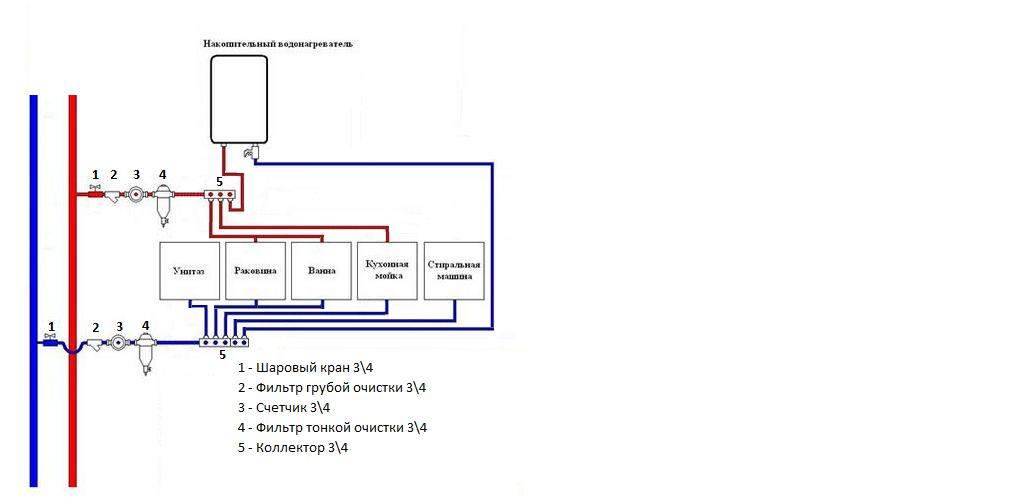

Процесс сборки коллекторного водопровода выглядит следующим образом.

К центральной трубе подключают запорный вентиль шарнирного типа. На вентиль монтируют фильтрующий элемент для  грубой очистки воды. К фильтру грубой очистки подключают счетчик, фиксирующий расход воды. После счетчика устанавливают фильтрующий элемент для более тонкой очистки воды.

За фильтром тонкой очистки монтируют клапан обратного давления – он препятствует оттоку жидкости в центральную трубу при отсутствии напора. К клапану подключают коллектор, из которого выходит несколько отводов с собственными или подключаемыми вентилями. К отводу коллектора подключаем трубопровод к конкретному потребителю (крану).

Поэтому, подбирая коллектор, нужно ориентироваться на число кранов в доме.

Указанную процедуру повторяют два раза – для трубы с холодной и трубы с горячей водой. Если центральная труба одна – только холодная, то к первому коллектору подключают ввод на водонагреватель. В свою очередь, вывод из водонагревателя вводят в отдельный коллектор, который будет раздавать горячую воду.

Важное замечание: выбирая место под коллектор, нужно учесть тот факт, что все трубопроводы будут стартовать от этой точки. Поэтому, в целях экономии труб, коллекторный шкаф монтируют поближе к месту с максимальной концентрацией источников потребления.

Например, в стандартной квартире коллектор лучше всего установить в туалете, за сливным бачком. В этом случае расстояние до первого потребителя (сливной бачок) и до второго потребителя (ванная  комната) будет минимальным.

Отопление на коллекторах

Сборка системы отопления с использование коллектора предполагает следующие действия:

• К подающему штуцеру котла крепят напорный трубопровод, транспортирующий жидкость к первому коллектору.
• От первого коллектора разводят трубы к верхним штуцерам радиаторов.
• Поблизости от первого коллектора монтируют второй, к которому подключают трубы от нижних разъемов радиаторов.
• Второй коллектор соединяют с нагнетательным насосом.
• Трубу от насоса вводят в принимающий штуцер котла.

Подобная схема может практиковаться и в открытой, и в закрытой системе отопления. И в первом случае открытый расширительный бак монтируют в верхней точке напорного трубопровода, подводящего теплоноситель к первому коллектору. Во втором случае в этом же месте врезают герметичный расширительный бачок.

Важное замечание: подающий и принимающий коллекторы нужно расположить в центре дома. Ведь кратчайшее расстояние до расположенных под окнами радиаторов — это расстояние от стены до центра комнаты.

Трубопроводы, в данном случае, лучше всего вмонтировать в пол, под заливку. В ином случае, расход труб будет намного больше, чем при центральном монтировании коллектора.

Что такое коллекторная разводка труб водоснабжения в квартире и каков принцип ее работы

Капитальный ремонт должен начинаться с хорошего плана. Между тем сантехника в квартире требует самого пристального внимания. Как правильно оформить и какой вариант предпочтительнее? Об этом придется задуматься тем, кто решил отремонтировать или заменить водопроводные трубы.

Неправильная разводка сантехники может стать причиной многих проблем. Если перед ремонтом обнаружена проблема с водопроводной системой, следует изучить имеющуюся проводку, чтобы найти и устранить неисправность. Для этого следует тщательно разобраться во всех тонкостях.

Содержание:

1. Тройниковые схемы разводки труб и их характеристики
2. Коллекторная разводка труб водоснабжения в квартире
3. Установка коллекторной разводки труб отопления
4. Принципы организации коллекторной системы
5. Монтаж коллекторной разводки труб водоснабжения
6. Коллекторное отопление

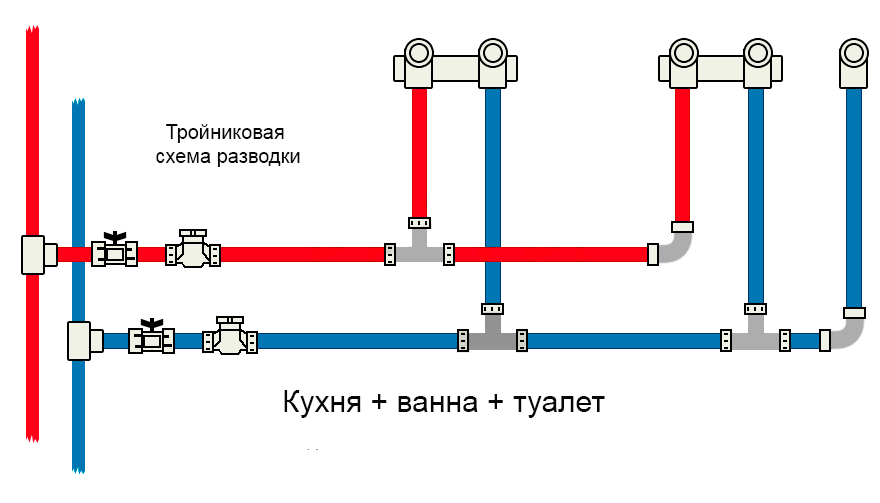

Тройниковые схемы разводки труб и их характеристики

Технически тройниковая схема, используемая для распределения воды по трубопроводам в квартире, представляет собой последовательное соединение – от стояка отходит одна труба, а другие водопотребляющие устройства подключаются к стояку через тройник.

Преимущества такой системы:

• экономичность (минимальное количество труб при последовательном соединении),
• простота монтажа.

Недостатки системы:

• много соединений и рядов затрудняют поиск протечек;
• всегда есть риск перепада давления в системе и перепадов давления в различных точках, наиболее удаленных от стояка;
• в случае проведения ремонта необходимо обеспечить полное отключение подачи воды, что является определенным неудобством, да и не всегда удобно устанавливать тройник на маленьком пространстве.

Для малогабаритных квартир рекомендуется водяной раствор Т-типа. Из-за малого количества точек потребления и их близкого расположения друг к другу большая часть минусов становятся не столь важными – в этом случае гораздо проще согласовывать потребление воды, а значит, риск перепада давления сводится к минимуму.

Коллекторная разводка труб водоснабжения в квартире

Коллекторная разводка труб в квартире может быть подключена к большому количеству точек потребления, в том числе расположенных далеко от стояков. Контуры коллектора соединены параллельно – каждый элемент (смеситель, душ, унитаз, биде и т. д.) подключается к коллектору с помощью отдельного выхода, оборудованного вентилем.

К преимуществам коллекторной схемы относятся:

• постоянное давление независимо от того, сколько сантехнических приборов открыто,
• простота и легкость определения мест, где произошло появление неисправности,
• высокая надежность связи за счет малого количества соединений в системе,
• возможность отключения воды на линиях, требующих ремонт и сохранение Возможность одновременного использования другой проводки (например, в душе можно помыть посуду, помыться и т. д.),
• места подсоединения коллекторной разводки труб легко закрыть, что дает место проведения привлекательный внешний вид.

Коллекторная разводка труб водопровода в квартире также имеет свои недостатки:

• использование большого количества труб,
• сложнее монтаж параллельных соединений (если вы не собираетесь делать это самостоятельно, а с участием специалиста, сложность напрямую влияет на стоимость услуги).

Коллекторная разводка труб водоснабжения в квартире дает возможность выполнить оптимизацию работоспособности каждого вида элемента, который входит в его состав. На каждый выход можно легко установить фильтры или регуляторы давления в соответствии с особенностями водопотребляющего оборудования и его требованиями к условиям эксплуатации.

Установка коллекторной разводки труб отопления

Принципы организации коллекторной системы

Разводка коллекторной схемы в квартире осуществляется по следующим принципам – центральная ветвь не имеет отводов, но подключается к коллектору, в свою очередь подключая шнуры питания каждого устройства. При монтаже системы отопления коллектор устанавливается в специальный шкаф (при реализации многоэтажной жилой схемы коллектор устанавливается на каждом этаже).

Система ГВС и ХВС устанавливается по одинаковому принципу. В квартирах коллектор эргономичнее установить за сливным бачком унитаза. Коллекторная разводка труб водоснабжения, подающая воду или теплоноситель, он же лучевой принцип работы, имеет свои особенности для систем водоснабжения и отопления.

Монтаж коллекторной разводки труб водоснабжения

Соединение коллектора с центральным трубопроводом оборудовано шаровым краном, позволяющим обеспечить возможность полного отключения подачи воды. Кран оснащен предварительным (грубым) фильтром, который обеспечивает задержку твердых нерастворимых частиц, из-за которых вырастает риск повреждения оборудования, входящих в систему.

Если проследить за тем, как протекает вода, то можно определить, что после фильтра грубой очистки в системе должен стоять расходомер жидкости, а после него – еще один фильтр для удаления более мелких (по сравнению с первым) включений.

Также неотъемлемым элементов, входящим в водопроводную систему в квартире, является обратный клапан, препятствующий протеканию жидкости из коллектора обратно в центральную трубу в случае резкого снижения воды в системе.

На заметку: Следует отметить, что установка вышеуказанного оборудования в начале трубы также является необходимым условием последовательной разводки труб в квартире.

Только после этого вышеуказанное устройство подключается к коллектору. Каждый выход коллектора имеет свой кран для перекрытия подачи воды в ответвление.

При выборе и установке водосборника одним из основополагающих факторов является количество точек потребления воды, которое должно быть равно количеству водоотводов, а для того, чтобы потом можно было выполнить подключение дополнительной сантехники, то следует выбирать коллектор с большим количеством отводов. Те, которые не используются в системе до определенного момента, снабжены заглушками.

Если в дом или квартиру заходят и центральные ветки ГВС и ХВС, то организация коллекторной труб для квартир – одинаковая. Если в квартире имеется только центральное ХВС, то я один отвод от коллектора холодной воды необходимо направить в водонагреватель, из которого ГВС поступает в отдельный коллектор – используемый для распределения горячей воды.

Проект водопровода балочного типа должен учитывать не только количество точек водоразбора, но и расстояние от водоприемника до каждого водоприемника. Лучшая точка установки коллектора – ближайшая к точкам максимального потребления, чтобы расстояние было примерно одинаковым, а разветвления не требовали большой сантехники.

Рекомендация специалиста: Многие специалисты оптимальным вариантом называют коллекторную разводку труб водоснабжения в квартирах, выполненную из полипропилена – материал прочный, устойчивый к внешним воздействиям и простой в монтаже.

Коллекторное отопление

Как создать грамотную схема – пошаговая инструкция:

• Штуцер подачи газа котла должен быть подключен к напорному трубопроводу, который отвечает за подачу теплоносителя в коллектор №1.
• Выход коллектора № 1 соединяется с верхним штуцером в радиаторе.
• Рядом с коллектором №1 устанавливается коллектор № 2, выход которого должен быть соединен с нижним патрубком радиатора.
• Коллектор № 2 подключается к напорному насосу, а затем к приемному штуцеру котла.
• В высшей точке контура в него врезается расширитель, соответствующий отопительному контуру (открытому или закрытому).

При наличии центрального водоснабжения и отопления схема коллекторной разводки труб выполняется аналогичным способом, за исключением случая, когда отсутствует котел, расширитель и насос.

Традиционные и коллекторные водопроводные системы: что эффективнее?

С годами наши дома стали больше, что по своей сути означает больше ванных комнат и более длинные водопроводные трубы. Это заставило больше домовладельцев критически относиться к эффективности своей сантехнической системы.

Если вы один из таких домовладельцев, возможно, вы исследовали и наткнулись на различные водопроводные системы. Мы поговорим о них подробнее ниже и оценим их эффективность по сравнению с традиционными сантехническими системами.

Традиционные и коллекторные водопроводные системы: в чем разница?

Ваша водопроводная система не будет самым гламурным аспектом строительства или ремонта вашего дома, но она будет важной. Ниже мы рассмотрим традиционные и коллекторные системы сантехники, а также некоторые важные моменты, которые следует учитывать перед внедрением той или иной системы.

Традиционная водопроводная система

В традиционной водопроводной системе используется труба диаметром ¾ дюйма или даже больше, если у вас большой дом. Затем он делает круг вокруг вашего дома с трубами меньшего диаметра ½ дюйма, которые отводят и питают отдельные приборы.

Некоторые преимущества традиционной конструкции водопроводной системы? Он существовал всегда, вы не найдете сантехника, который не знает, как его установить, и обычно он немного дешевле.

Однако традиционные водопроводные системы изначально несовершенны с точки зрения эффективности использования энергии и ресурсов. Основная труба большого диаметра потребляет более чем в два раза больше горячей воды для снабжения удаленного прибора, чем труба меньшего диаметра ½ дюйма. Особенно в сочетании с неэффективной системой водяного отопления это приводит к уравнению энергии и воды, которое работает против вас как домовладельца.

Коллекторная водопроводная система

В коллекторной водопроводной системе используются отводы диаметром ½ дюйма, расположенные рядом с системой горячего водоснабжения вашего дома. Это избавляет от необходимости прочищать трубу диаметром ¾” перед подачей горячей воды в отдельный прибор. Вот несколько фотографий того, как выглядит коллекторная водопроводная система:

Коллекторные водопроводные системы ни в коем случае не новы, но они новее, чем традиционная конструкция водопроводной системы. По этой причине их установка может быть немного дороже, но стоимость того стоит и окупается в долгосрочной перспективе.

Отдельные 1/2-дюймовые участки коллекторной системы потребляют намного меньше воды и экономят немало энергии. Это связано с тем, что пользователю не нужно очищать линию диаметром ¾ дюйма, прежде чем горячая вода достигнет арматуры. Экономия воды и энергии, необходимой для обогрева, приводит к ежемесячному снижению счетов за коммунальные услуги.

Является ли традиционная или коллекторная водопроводная система более эффективной?

Коллекторные водопроводные системы намного эффективнее традиционных водопроводных систем. Они потребляют меньше воды и требуют меньше энергии для нагрева указанной воды. Это небольшое, но мощное дополнение к любому индивидуальному дому или ремонту.

Эффективность трубопроводной системы коллектора Bolster с трубками PEX

Способ максимизировать эффективность вашей водопроводной системы коллектора? трубка PEX. Трубка PEX представляет собой тип пластиковой трубки, изготовленной из полиэтилена высокой плотности (HDPE). Он гибкий, кислотостойкий и менее склонен к накоплению минералов. Его гибкость позволяет использовать закругленные изгибы вместо 90-градусных углов, которые используются в традиционных сантехнических материалах. Эта гибкость создает меньшую турбулентность воды, чем другие формы труб, и, следовательно, более эффективный поток через трубы. Эти особенности делают его идеальным выбором для любой коллекторной водопроводной системы. Вы даже можете использовать PEX красного и синего цвета, чтобы обозначить горячую и холодную воду, и вы можете связать линии, которые извиваются через ваш дом.

Постройте экологичный дом вместе с Meadowlark

Если коллекторная водопроводная система кажется хорошим дополнением к вашему индивидуальному дому или реконструкции, свяжитесь с нашими экспертами по экологическому строительству из Meadowlark Design+Build. Мы здесь, чтобы предложить энергоэффективные и ресурсосберегающие решения, которые работают для вас и для нашей планеты.

У вас есть проект строительства или реконструкции дома, о котором вы думаете?

Давайте поговорим

Каковы преимущества сантехнического коллектора?

Перейти к содержимому

Предыдущий Следующий

Каковы преимущества сантехнического коллектора?

Преимущества сантехнических коллекторов

Знаете ли вы это или нет, владельцы домов в районе Шарлотт, которым нужны услуги сантехники, скорее всего, воспользуются преимуществами гибкой, распространенной технологии, которая совсем недавно стала краеугольным камнем отрасли: сантехнический коллектор. В то время как владельцы домов, у которых есть определенные проблемы или вопросы о системах водоснабжения их домов, должны постоянно обращаться за помощью к сертифицированному сантехнику, это руководство должно послужить полезным введением в концепцию.

Водопроводный коллектор явно полезен для домовладельцев. Коллекторы могут быть изготовлены из обычной меди, латуни, бронзы или более технологически совершенного материала, называемого PEX/сшитым полиэтиленом. В любом случае они действуют как важнейшие механизмы управления циркуляцией горячей и холодной воды. Обычно они интегрируются с гибкими пластиковыми водопроводными системами для надежной подачи потоков воды в разных точках температурного уровня. Таким образом, сантехнические коллекторы влияют на такие сантехнические работы, как ремонт водонагревателя, замена трубопровода и работы по модернизации.

Фундаментальная конструкция

Водопроводный коллектор не особенно сложен. Хотя эти устройства можно найти в нескольких типах, их основная структура включает в себя основную линию обслуживания, которая впадает в трубчатую камеру с несколькими соединениями с линиями оттока. Каждая линия оттока предназначена для определенного компонента водопроводной системы. Одна линия может подсоединяться к крану с холодной водой в главной уборной, а другая может вести к компоненту с горячей водой в гостевой ванной.

Простые коллекторы, многие из которых изготовлены из меди, функционируют с 4 или более соединениями от основной сервисной линии к каждой отводной линии для конкретного устройства. Для более старых систем могут потребоваться отдельные холодный и горячий коллекторы. Более новые, более сложные коллекторы обычно изготавливаются из PEX и функционируют как отдельные линии подачи холодной и горячей воды. В этих системах горячая вода поступает из водонагревателя системы и остается отделенной от холодной воды, поступающей из основного трубопровода.

Преимущества трубных коллекторов

Сантехнические коллекторы независимо от их типа обладают рядом очевидных преимуществ. Во-первых, они могут принимать линии подачи размером от 3/8 дюйма. В современных коллекторах используются средства защиты, которые снижают опасность падения давления и требуют меньшего количества компонентов. В то время как медные системы надежны и экономичны, системы PEX чрезвычайно универсальны и могут быть более энергоэффективными. Во время похолоданий они также сопротивляются замерзанию. Очевидно, что одним из основных преимуществ является возможность отключения линий питания от отдельных светильников. Это означает, что основная линия подачи, идущая в сооружение, не должна отключать воду во всем сооружении каждый раз, когда происходит ремонт или замена арматуры.

Нужны ли водопроводные коллекторы?

Сантехнические коллекторы занимают видное место в многочисленных задачах трубопроводов. По сути, для каждой современной бытовой водопроводной системы требуется как минимум один коллектор, а для более крупных систем может потребоваться несколько традиционных коллекторов. Для систем малого и среднего размера может быть достаточно одного коллектора PEX для основных компонентов. Многоквартирные жилые дома обычно рассчитываются на сети, которые включают один «первичный» коллектор и несколько «мини-коллекторов» на узлах, характерных для конкретных домов.

В одноквартирных домах сантехники обычно размещают водопроводные коллекторы в ближайшем возможном месте к входной линии обслуживания дома. Это может быть подвал или подсобное помещение на уровне земли. Чтобы обеспечить физический доступ для операций ручного отключения, коллекторы должны быть отделены от другого оборудования. Хотя они должны иметь не менее 18 дюймов горизонтального зазора и 36 дюймов вертикального зазора от нагревателя горячей воды системы, они редко находятся намного дальше от этого важного узла. Для удобства некоторые виды сантехнических коллекторов могут быть установлены между стенными стойками.

Малые медные коллекторы

Типы труб Коллекторы

В зависимости от требований данной водопроводной системы коллекторы бывают разных размеров и форм. Компрессионные коллекторы — это сложные элементы оборудования, которые регулируют поток воды в небольших домах и сооружениях. Наряду с обжимными коллекторами они обычно считаются наиболее удобными в использовании коллекторами на рынке. Между тем, медные потовые коллекторы функционируют как «традиционные» варианты современных коллекторов MANABLOC, которые могут управлять циркуляцией горячей и холодной воды в одной системе. Пресс-коллекторы PEX представляют собой гибридный вариант между более крупными устройствами PEX и более простыми медными проводами.
