Выключатель как монтировать: Монтаж выключателя — пошаговая инструкция с фото, видео и схемой. Установка одно и двухклавишного выключателя своими руками

Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

• Шуруповерт или отвертка.
• Нож.
• Перфоратор.

• Изолента.
• Зажимы.
• Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

• Соединяем медный и алюминиевый провода: как правильно?
• Укладываем проводку в доме: как правильно выбрать провод?

Теги

выключатели

электропроводка

Автор

Антон Гладышев

Как монтировать выключатель света — Статьи и обзоры — Экономстрой

Сложно представить себе электрические коммуникации в каком-либо помещении без выключателей света. Подключить их достаточно просто, однако для этого нужны минимальные знания об устройстве электропроводки, а также нужно четко определиться, где и какие выключатели будут нужны.

Подготовительный этап

Какие инструменты понадобятся:

• подрозетник;
• выключатель;
• провод двух- или трехжильный сечением 1,5 мм;
• соединительные зажимы;
• инструмент для снятия изоляции – стриппер или нож;
• длинногубцы;
• тестер напряжения;
• отвертка.

Поиск места

Как правило, при выборе точки для монтажа руководствуются тем, насколько удобно будет им пользоваться. Чаще всего его устанавливают рядом с дверной коробкой, однако таким образом, чтобы дверь в открытом состоянии не создавала препятствий при включении света.

Выключатели чаще всего монтируют на высоте 1-1,5 м от пола, иногда – на высоте человеческого роста, если есть мебель и другие элементы интерьера, которые могут загораживать выключатель снизу. Не следует размещать выключатели там, где на них может попасть вода. Например, выключатели для ванных комнат и туалетов обычно расположены снаружи.

Предустановка

1. Скрытая проводка. Если коммуникации зашиты в стены, предварительно для выключателей и розеток в стены вставляют подрозетники. Перфоратором с коронкой соответствующего диаметра делают отверстие, в которое крепится основание для розетки или распределительной коробки – части, которая соединяет осветительный прибор и выключатель. Далее штробятся кабель-каналы, в которые будет укладываться провод.
2. Открытая проводка. При монтаже такого типа коммуникаций стены не штробят, а закрепляют на них накладные кабель-каналы, в которые укладываются провода. Для подобной проводки выбирают накладные выключатели без подрозетников. Аналогично монтируется распределительная коробка. Сделать открытую проводку намного легче и быстрее, чем скрытую, но чаще всего такой вариант применяют в офисных помещениях или на даче, где дизайну не придается особое значение. Отдельно стоит отметить витую проводку – она также представляет собой открытый тип, однако отличается достаточно высокой стоимостью и используется в дизайне в стиле лофт или ретро.

Питающий кабель подключается в щитке к автоматическому выключателю и ведет к распределительной коробке, к которой от осветительного прибора протянут еще один провод.

Важно помнить о том, что перед работой с электропроводкой необходимо отключать питание – с помощью предохранителей в щитке.

Монтаж

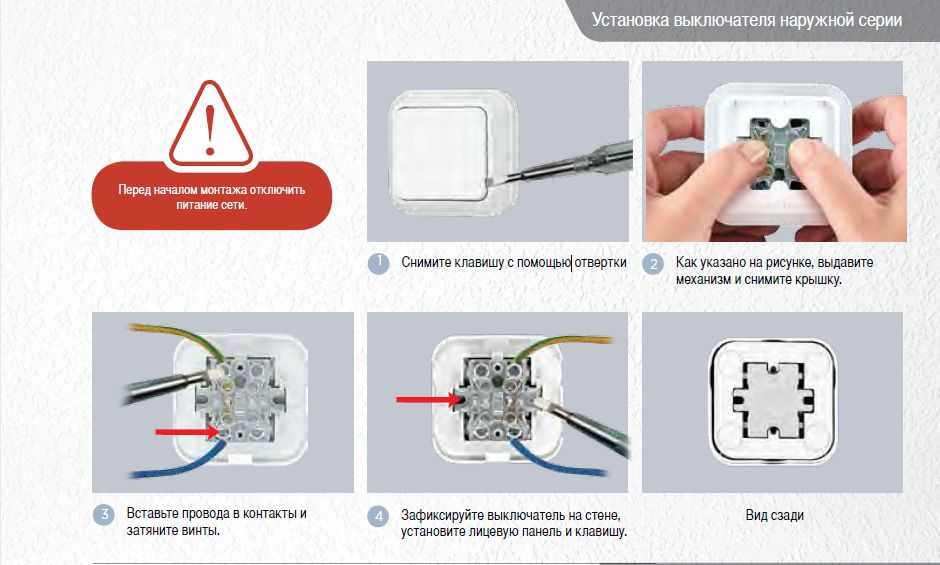

1. Снимите клавишу и внешнюю панель выключателя. Для этого аккуратно подденьте клавишу плоской отверткой.
2. Подключите провода, для этого зачистите их кончики на 2-2,5 см, затем вставьте в клеммы и зафиксируйте винтами. Чаще всего, на выключатель нанесена маркировка, чтобы было удобнее определять клемму для фазы и ноля.
3. Если выключатель ставится в скрытую проводку, в заранее сделанное отверстие на гипсовую штукатурку крепят подрозетник, далее в него ведут провода. Когда они подключены к выключателю, внутреннюю часть ставят в подрозетник и сверху прикрепляют панель с клавишей. «Начинка» выключателя может фиксироваться как двумя распорками, которые разгибают в стороны и завинчивают, так и саморезами, которые вкручивают непосредственно в подрозетник.
4. Для установки накладного выключателя при открытой проводке в стене делают отверстия, затем заднюю часть механизма фиксируют с помощью дюбель-гвоздей. Когда провода подключены, сверху устанавливается накладка с клавишей.

Стоит учитывать разницу в зачистке проводов для накладных и скрытых выключателей. Так, для скрытых оставляют запас проводов около 10 см, чтобы свободно разместить в клеммах и подрозетниках. Для установки накладного выключателя провод зачищают без запаса – четко под корпус выключателей.

Соединение проводов

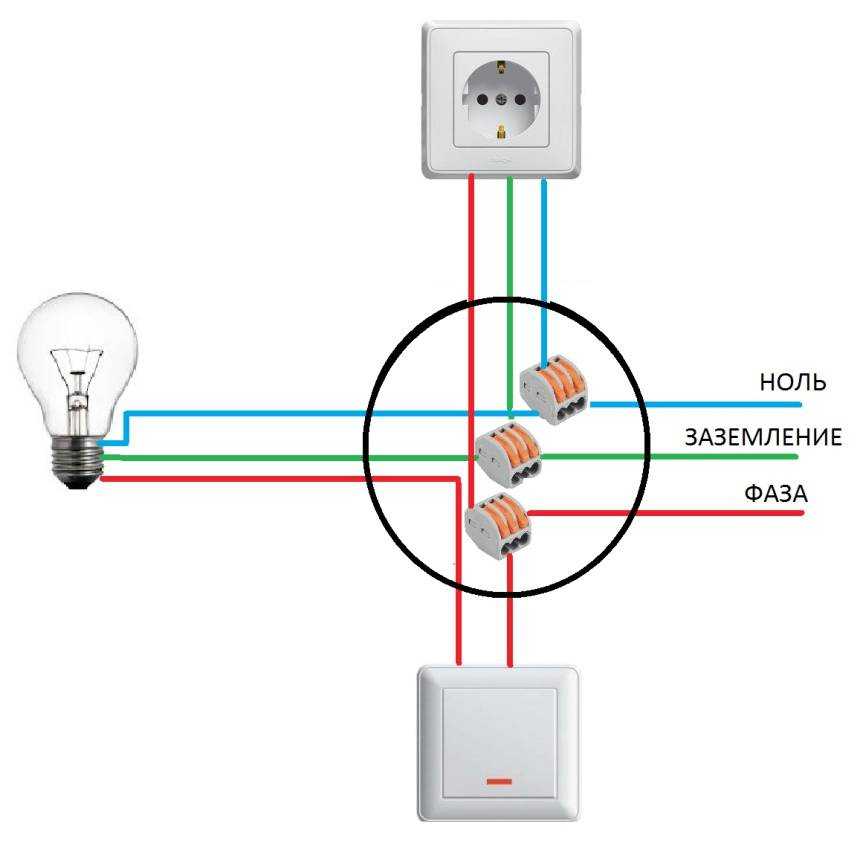

В распределительной коробке соединяются 3 провода – выключатель, осветительный прибор и питающий провод. Их заводят в коробку, затем снимают изоляцию – внешнюю оболочку, далее зачищают концы на 2-3 см с помощью стриппера или ножа. Прежде всего, делают разрез вдоль, раскрывают, потом режут по окружности оболочку. Стриппером делать это удобнее, поскольку оболочка легко срезается и стягивается, не повреждая провод. Однако если такого прибора нет, можно воспользоваться ножом.

Внутри оболочки двужильного кабеля есть 2 провода: синий – ноль, второй – фаза, он бывает коричневого цвета и других оттенков. В общей сложности в распределительной коробке расположено 6 проводов, и важно правильно подсоединить каждый из них. Кроме того, следует помнить, что они всегда соединяются скрутками. Чтобы закручивать концы проводов, используйте длинногубцы – с этим инструментов удерживать их будет легче.

Проверка

Чтобы убедиться в том, что все смонтировано верно, нужно проверить напряжение. Для этого применяют тестер: контактный наконечник прикладывают к скрутке проводов в распределительной коробке. Напряжение должно появиться только в точке соединения питающего провода и выключателя. Если это так, на тестере загорится лампочка индикатора. Попробуйте включить свет, нажав клавишу – если он появился, все сделано правильно.

Изоляция

Если цепь работает, можно приступать к изолированию соединений. Наиболее простой и доступный способ – поставить пластиковые колпачки. Они безопасны, так как изготавливаются из негорючего пластика. Пружина внутри плотно держит скрутку. Как правило, колпачки выбирают по цвету – серые для двужильного кабеля 1,5 мм, синие – трехжильного 1,5 мм, оранжевые – двухжильного 2,5 мм.

Концы проводов лучше немного вдавливать в металлическую часть колпачков, а не просто надевать их. Это обеспечит лучший контакт.

Для разных выключателей

Подготовительные работы приблизительно одинаковые для всех видов выключателей. Однако технология подключения, описанная выше, относится к стандартным одноклавишным. Если есть необходимость использовать другие виды – например, для более сложных систем освещения с различными уровнями и множеством осветительных приборов, то стоит изучить схемы подключения для различных моделей выключателей.

Монтаж выключателя требует определенной подготовки и минимальных знаний о том, как делается проводка внутри помещения. Если вы не уверены в своих силах, стоит обращаться к квалифицированным специалистам, имеющим соответствующие навыки.

Как установить электрический выключатель

Главная / Электрика / Как установить электрический выключатель

Электрика, розетки и адаптеры можете сделать это сами. Для крупных электромонтажных работ вам необходимо воспользоваться услугами лицензированного электрика, но мелкий ремонт, такой как установка электрического выключателя, может быть выполнен практически любым. Даже без какого-либо предыдущего опыта в основных электромонтажных работах несколько простых инструкций помогут вам сделать это как профессионал. Вам просто нужны правильные инструменты и соответствующие меры предосторожности.

Этапы установки электрического выключателя

1. Отключите питание.

Любой проект, связанный с электричеством, следует выполнять с большой осторожностью. Прежде чем начать, выключите электричество. Некоторые люди просто отключают предохранитель, который контролирует питание в этой части дома, лучше всего отключить питание всего дома с помощью автоматического выключателя, чтобы избежать поражения электрическим током.

2. Снимите крышку розетки или переключателя.

С помощью отвертки выкрутите винт и отложите его в сторону.

3. Знайте свои провода.

Провода электрического выключателя бывают трех цветов: черный или красный, белый и зеленый/оголенный. Когда вы определите, что есть что, пометьте их кусочком липкой ленты, чтобы вы заменили их на те же позиции на новом переключателе.

Обычно два черных или красных провода прикреплены золотыми винтами к более узкому разъему розетки, и один из них находится под напряжением. Другой черный или красный провод соединяет выключатель со светом. Белые провода находятся на более широкой стороне вилки и обычно крепятся серебряными винтами. Неизолированный или зеленый провод подключается к заземляющему винту, который является одним из монтажных кронштейнов розетки.

4. Проверьте свой коммутатор.

При покупке двухпозиционных переключателей они должны иметь 2 клеммных винта с одной стороны, которые будут подключаться к черному или красному проводу. В нижней части другого должен быть зеленый заземляющий винт, который будет подключен к зеленому/оголенному медному проводу.

5. Зачистите провода.

После того, как вы ознакомитесь с выключателем и проводами, вы можете зачистить от ½ до 5/8 дюйма изоляции проводов с помощью инструмента для зачистки проводов или острогубцев.

6. Замените старый переключатель в распределительной коробке на новый.

Вытащите старый переключатель из распределительной коробки. Он должен легко удаляться. Теперь возьмите новый и поставьте его на то же место.

7. Снова прикрепите провода к правым винтам.

Подсоедините все провода к нужным винтам. Для этого вам понадобится проволочная гайка (закручивающийся соединитель), которую можно недорого купить в любом хозяйственном магазине. Если вам это нужно, поместите концы проволоки внутрь гайки. Убедитесь, что все винты затянуты, а контакты проводов прочные.

8. Закончить работу.

Когда провода привинчены, установите на место крышку. Затем пришло время включить питание и щелкнуть выключателем, чтобы проверить, работает ли он. Если это не так, вернитесь к шагу один.

Вот оно!

Вы наверняка сэкономите время и деньги, выполнив простой ремонт электрооборудования, например, самостоятельно установив новый выключатель. Только будьте очень осторожны в обращении с проводами, потому что электричество опасно. А когда вы сталкиваетесь с более сложными электрическими задачами, всегда лучше нанять профессионала. Вы можете найти кого-то, на кого можно положиться, если вы позволите хорошему домашнему гарантийному обслуживанию предоставить направление. В American Home Shield, независимо от того, насколько велика работа, мы можем помочь вам получить надежное обслуживание, и вы всегда будете платить низкую плату, которую вы выбрали для вызова на дом.

Установка Smart Dimmer Switch
– Brilliant

Установка и настройка

В большинстве домов установка диммерного выключателя Brilliant представляет собой простой процесс, который занимает около 15–30 минут в зависимости от вашего опыта установки выключателя света. Прокрутите вниз, чтобы найти руководства по установке, электрические схемы, видеоролики по устранению неполадок и многое другое. Загрузите мобильное приложение Brilliant для пошаговой установки и простой настройки.

Инструкция по установке

Ваш дом должен соответствовать коду для использования устройства Brilliant с наличием нагрузки, линии, заземления и нулевого провода. Нейтральные провода обычно белого цвета. Они либо представляют собой один провод, либо связаны вместе с проволочной гайкой.

Требования

Brilliant Контроль: Хотя бы один Brilliant
Для Brilliant должен быть установлен Control
Переключитесь на работу.

Электрика:

• 120 В переменного тока
• Требуется нулевой и заземляющий провода
• Лампы накаливания и галогенные лампы мощностью до 500 Вт
• Светодиоды мощностью до 200 Вт и КЛЛ
• Номинальные нагрузки указаны для каждого положения переключателя
• Магнитное освещение не поддерживается

В коробке

Необходимые инструменты

• Крестообразная отвертка

• Отвертка с плоской головкой

• Изолента

• Плоскогубцы с иглами

• Инструмент для зачистки проводов

• Отличное мобильное приложение

ШАГ ЗА ШАГОМ

Приложение Brilliant предоставляет пошаговые видеоинструкции по установке, которые помогут вам установить диммерный переключатель. После установки универсальное приложение поможет вам подключиться ко всем вашим любимым продуктам для умного дома.

ШАГ 1: Загрузите приложение Brilliant из Apple Store или Google Play Store.

ШАГ 2: Следуйте пошаговым инструкциям по установке на экране запуска или в настройках приложения Brilliant.

Другие ресурсы по установке

Интеллектуальный диммер Brilliant устанавливается вместо любого стандартного выключателя света и доступен в четырех цветах, чтобы соответствовать любому декору настенной панели. Он подходит для любой стандартной электрической коробки и не требует каких-либо специальных модификаций или концентраторов. Вам понадобится нейтральный провод, и по крайней мере один Brilliant Smart Home Control должен быть установлен до установки каких-либо диммерных переключателей.

Можно установить Brilliant в «3-ходовой» или «многоходовой» конфигурации, когда один и тот же свет управляется более чем одним выключателем. Чтобы узнать больше об этом, читайте ниже.

Что такое «многосторонняя» конфигурация?

Трехпозиционный переключатель позволяет включать и выключать питание из нескольких мест. «4-позиционные» переключатели добавляются, когда есть три или более мест. «Многопозиционный» переключатель — это «3-позиционный» или «4-позиционный» переключатель, что означает, что одними и теми же источниками света можно управлять из нескольких мест.

Если у вас есть многопозиционный переключатель и вы планируете использовать умный диммер Brilliant, вам нужно будет заменить всю установку другими диммерами Brilliant Smart или элементами управления Brilliant. Чтобы узнать, как правильно установить коммутаторы, мы настоятельно рекомендуем выполнить установку в мобильном приложении Brilliant или посмотреть наши схемы здесь

.

Многоканальная конфигурация, в которой коммутатор находится на стороне нагрузки, а управление — на стороне линии

Поскольку на ваш блок управления подается питание (сторона линии), нам потребуется настроить блок управления для передачи питания на сторону нагрузки и переназначить ползунок для прибор, которым вы хотите управлять и который в данный момент контролируется вашим интеллектуальным диммерным переключателем.

Сторона загрузки Переключатель Конфигурация

1. Откройте приложение Brilliant Mobile и перейдите в Настройки —> Установить
2. Начать установку переключателя Smart Dimmer
3. На шаге, где спрашивается, сколько коммутаторов управляет вашей нагрузкой, обязательно выберите 1 . (Это связано с тем, что только переключатель на стороне нагрузки будет управлять нагрузкой… все остальные переключатели будут обмениваться данными с переключателем на стороне нагрузки через Bluetooth или Wi-Fi).
4. Завершите настройку этого переключателя 9 на стороне нагрузки.0086

Сторона линии Управление Конфигурация

1. Перейдите к Brilliant Control.
2. Нажмите «Настройки» —> «Свет» —> выберите #, соответствующий позиции (только для многоблочных устройств)
3. Нажмите «Перенастроить» в разделе «ИНФОРМАЦИЯ ОБ УСТРОЙСТВЕ» и выберите «Тип освещения» как «Всегда включен». Когда вас спросят, сколько переключателей управляют этой нагрузкой, выберите 1. (Это связано с тем, что только переключатель на стороне нагрузки будет управлять нагрузкой… все остальные переключатели будут обмениваться данными с переключателем на стороне нагрузки через Bluetooth или Wi-Fi).
4. После того, как ваш свет будет перенастроен как «Всегда включен», перейдите в «Настройки» -> «Ползунок» (только для управления несколькими группами) (для управления одной группой перейдите в «Жесты»)
5. Теперь вы находитесь в настройках ползунка управления. Прокрутите вниз до элемента управления ползунком и выберите «Обновить настройки ползунка» и обновите ползунок для управления нагрузкой (со стороны переключателя нагрузки).

Многоканальная конфигурация, в которой управление находится на стороне нагрузки, а коммутатор — на стороне линии

Поскольку ваш коммутатор получает питание (на стороне линии), нам потребуется настроить коммутатор для передачи питания на сторону нагрузки и переназначить ползунок для прибор, которым вы хотите управлять и который в настоящее время контролируется вашим Brilliant Control.

Сторона загрузки Управление Конфигурация

1. В Brilliant Control перейдите к настройкам
2. Нажмите на свет —> выберите #, соответствующий позиции (только для многоганговых устройств)
3. Нажмите «Перенастроить» в разделе «Информация об устройстве» и выберите «Тип освещения» в соответствии с вашим типом освещения. Когда вас спросят, сколько переключателей управляет этой нагрузкой, обязательно выберите 1. переключатель будет управлять нагрузкой…все остальные переключатели будут обмениваться данными с переключателем нагрузки через Bluetooth или Wi-Fi).0010

Сторона линии Коммутатор Конфигурация

1. Откройте приложение Brilliant Mobile и перейдите в Настройки —> Установить
2. Начать установку переключателя Smart Dimmer
3. При настройке типа освещения обязательно выберите Розетка питания (всегда включена)
4. На шаге, где спрашивается, сколько коммутаторов управляет вашей нагрузкой, обязательно выберите 1. (Это связано с тем, что только переключатель на стороне нагрузки будет управлять нагрузкой… все остальные переключатели будут обмениваться данными с переключателем на стороне нагрузки через Bluetooth или Wi-Fi) -Фи).
5. Завершите настройку этого коммутатора

После того, как переключатель на стороне линии будет настроен на постоянное включение, нам потребуется перенастроить ползунок для управления элементом управления на стороне нагрузки.
