Высота печной трубы над коньком таблица: таблица расположения и расчета минимального расстояния

таблица расположения и расчета минимального расстояния

Содержание

• Общие требования
  • Оптимальная длина и диаметр
  • Высота над коньком скатной кровли
  • Влияние на длину печного хода стоящих рядом высотных зданий
  • Где не рекомендуется делать канал для выхода дыма
• Требования к каналу
• Расстояние дымохода от конька
  • Технологический регламент
  • Графическая и математическая методика
• Расчет параметра с учетом зоны ветрового подпора
• Сечение трубы
• Важные нюансы расчета дымовой трубы
• Критерии определения высоты печной трубы над коньком с таблицей
• Что запрещено делать при сборке дымохода
• Высота и сечение – есть ли связь
• Габариты
• Видео о принципе математического метода
• Видеоматериал – пример расчета
• Заключение

Расположение и высота трубы дымохода относительно конька крыши напрямую влияет на эффективность и безопасность использования отопительной системы. При совершении ошибок во время строительства комфортная эксплуатация дома просто невозможна. Именно поэтому чрезвычайно важно определить точное значение еще до того, как начнутся ремонтно-строительные работы.

Общие требования

Сегодня строительные компании предлагают огромное количество архитектурных решений крыш. Естественно, что все они выполняются с учетом индивидуальных особенностей и предписанных норм. Но при определении какой высоты должен быть дымоход, существуют и условия, которые соблюдаются независимо от того, какой выбран проект.

Оптимальная длина и диаметр

Хорда дымоотводящей трубы должна быть больше или равна Ø патрубка отопительного прибора. Обычно эта информация указывается производителем в инструкции, которая прикладывается к прочей документации при покупке отопительного аппарата. СНиП выделяет общую длину дымохода в 5 метров и возвышение ее над верхним горизонтальным ребром в 50 сантиметров.

Эти требования к минимальной высоте трубы дымохода над коньком крыши обязательны к соблюдению. В противном случае использование конструкции будет небезопасно.

Наименьшее значение необязательно должно совпадать с реальным. При строительстве этот показатель может быть увеличен. В таком случае эксплуатация разрешается и не влияет на надежность труб, но вместе с тем снижается эффективность отопительной системы. Разница в результате может меняется на 20 или даже 30%. Показатель слишком велик, чтобы просто не обращать на него внимание, так что при строительстве лучше рассчитать все заранее или остановиться на подъеме, рекомендуемом изготовителем.

Высота над коньком скатной кровли

Такой тип крыши требует особенно внимательного подхода к определению правильного размера дымопровода. Дело в том, что верхнее горизонтальное ребро может стать препятствием для свободного движения воздушных масс. Натолкнувшись на него, ветер изменит свое естественное направление. В результате поднимающийся из печи газ не будет вытягиваться наружу. Наоборот, он вернется в помещение, заполонив его. Чтобы этого избежать, необходимо руководствоваться существующими нормативными документами.

Схема определения угла ската крыши.

СНиП, в свою очередь, предписывают пользоваться правилами:

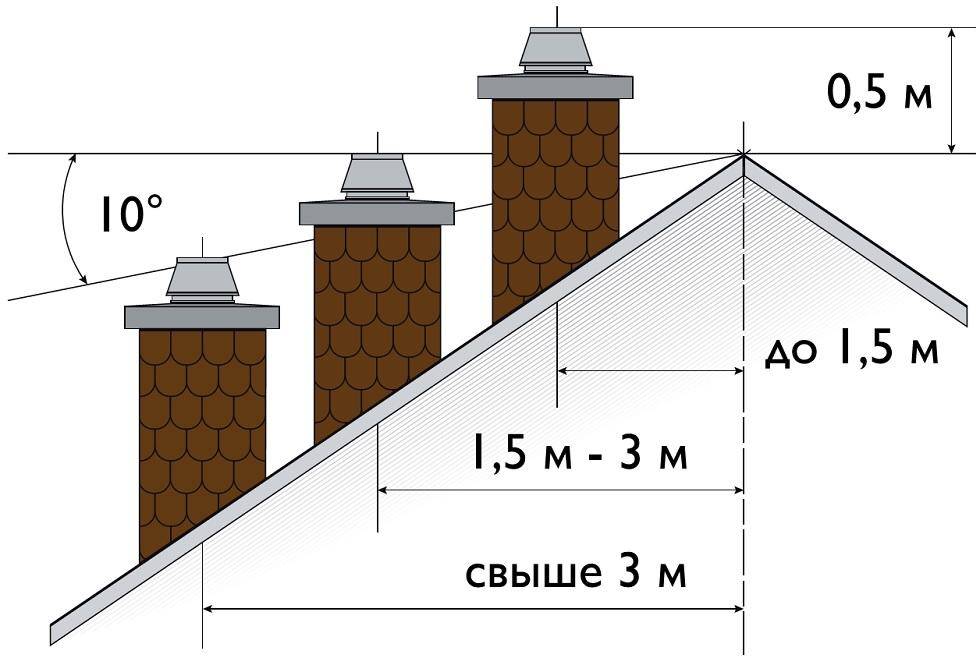

1. Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
2. Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
3. Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.

Правильное определение размеров позволит эффективно использовать отопительную систему, не создавая дополнительных проблем.

Влияние на длину печного хода стоящих рядом высотных зданий

Как уже говорилось ранее, скатные перекрытия сами по себе могут стать сильнейшим препятствием для нормальной работы дымового канала. Но кроме них таким барьером могут стать расположенные недалеко от дома высокие здания. Они точно также меняют движение воздушных масс, затрудняя нормальный вывод дыма.

Расчет высоты трубы дымохода над крышей должен проводиться с учетом окружающей архитектуры. Для этого применяются специально разработанные специалистами схемы. За помощью лучше обратиться к мастерам. Проведя измерения, они подготовят важные рекомендации.

Где не рекомендуется делать канал для выхода дыма

Чтобы обеспечить комфортное и безопасное использование дымоходных конструкций, следует учитывать некоторые общие правила о том, где их лучше не устанавливать. Среди прочего архитекторы советуют избегать монтажа в следующих местах:

1. В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
2. На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
3. При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.

Установка конструкции требует тщательного просчета. Не всегда удается сделать работу самостоятельно, так что лучше получить консультацию еще на стадии проектирования.

Требования к каналу

Расположение дымохода относительно конька – не единственный вопрос при строительстве. Важно учесть рекомендации и обратить внимание на то, что:

1. Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
2. Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
3. Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.

При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.

Расстояние дымохода от конька

Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.

Технологический регламент

Все правила и требования к отоплению прописаны в строительных нормах. В частности, от специалистов требуют, чтобы:

1. Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
2. Высота дымохода над плоской кровлей составляла не менее полуметра.
3. Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.

Графическая и математическая методика

Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.

Расчет параметра с учетом зоны ветрового подпора

Так называют участок, давление воздуха на котором увеличено, по сравнению с остальными. Воздушные массы здесь сталкиваются с препятствием, что уменьшает тяговую силу дымохода. В худшем случае обработанные газы начинают поступать обратно в помещение.

Если такая ситуация возникает, расчеты должны проводиться по иной схеме. Для начала рисуется эскиз, на котором учитывается высота обоих строений. Далее, определяется угол между ними.

Сечение трубы

Этот параметр конструкции имеет важнейшее значение для обеспечения эффективности работы отопительной системы. Он определяется в первую очередь формой дымохода.

При использовании классического цилиндрического или круглого канала достаточно следовать простому правилу: сечение трубопровода должно быть пропорционально топочной камере в размере 1 к 10. Если при строительстве применяется квадратная форма, пропорции должны составлять 1 к 1,5.

При соблюдении требований тепловая отдача будет достаточно результативной, чтобы обеспечивать правильную работу печного отопления. При этом сам котел не будет перегружен, работая на 100%, но без износа.

Важные нюансы расчета дымовой трубы

Даже с помощью, казалось бы, простой формулы, добиться желаемого результата удается не всегда. При строительстве необходимо учесть еще несколько важных деталей. Одна из них касается диаметра выходного отверстия. При его правильном подборе можно добиться дополнительных плюсов:

1. Уменьшить расход топлива.
2. Урегулировать работу отопительной системы.
3. Обеспечить абсолютную безопасность.

При совершении вычислений необходимо учесть используемый материал и существующую вентиляцию. Именно от них зависит, насколько качественно будет выводиться отработанный газ.

Критерии определения высоты печной трубы над коньком с таблицей

Условий, которые необходимо учесть, чтобы сделать расчет длины печной трубы, множество. Некоторые из них являются более важными, другие – менее. Вот на что следует обратить самое пристальное внимание в первую очередь:

1. Где будет располагаться дымоход относительно конькового ребра.
2. Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
3. Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
4. Какой угол наклона перекрытия планируется обустроить.
5. Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.

Все перечисленные факторы следует соотнести с видом топлива, которое планируется использовать для печного отопления и другими строительными особенностями.

Что запрещено делать при сборке дымохода

Некоторые действия при расчете высоты и последующем обустройстве дымовой трубы над крышей делать не рекомендуется, чтобы не создать дополнительных проблем или аварийных ситуаций.

Также не разрешается закреплять дымопровод на стропилах. Статичное положение трубы слишком легко нарушить, например, при воздействии на нее интенсивного порыва ветра. Если при этом дымоход повредит сами стропилы, дорогостоящего и крайне сложного ремонта будет не избежать. В худшем случае они будут разрушены полностью, сделав невозможной эксплуатацию дома.

Высота и сечение – есть ли связь

Длина канала и его диаметр связаны напрямую. Именно их правильное соотношение позволяет создать достаточную тягу для вывода газовых отходов. Дымоход меньшего размера способствует снижению температуры воздуха, а значит тяговая сила уменьшается. С другой стороны, слишком широкая труба тоже способствует быстрому охлаждению воздушного потока.

Результатом неправильного определения параметров может стать пониженная тяга, конденсат на поверхности и невозможность нормального отопления помещения, одновременно с выводом вредных веществ. Следовательно, на отопительный процесс будет уходить гораздо больше топлива, расходы существенно возрастут.

Габариты

Кроме длины и сечения, важно подобрать правильный размер и форму конструкции. Канал необходимо сделать строго вертикальным, без каких-либо поворотов. Допустимо лишь незначительное отклонение: до 30 градусов на погонный метр. При этом переход должен быть мягким, чтобы не оказать излишнего влияния на конструкцию и ее работу.

Видео о принципе математического метода

Видеоматериал – пример расчета

Заключение

Расстояние и высоту печной трубы дымохода относительно конька крыши можно доверить профильным специалистом, чтобы не тратить свое время впустую. Мастера обеспечат длительную эффективную эксплуатацию печного канала, с проведением редких и незначительных ремонтных работ. В результате использование отопительной системы станет комфортным и долговечным, а проживание в новом доме приятным.

расстояние трубы над коньком, какая должна быть высота над кровлей дома, на сколько печная труба выступает, расчет

Содержание:

Правильное расстояние от конька крыши до дымохода
Технологические требования высоты трубы относительно конька
Графический и математический способ определения высоты дымохода
Какая должна быть высота дымохода на кровле
Какие нюансы стоит учитывать при планировке дымохода

Правильно построенный дом, у которого все составляющие работают как единое целое, можно сравнить с живым организмом. Несоблюдение строительных норм в процессе возведения стропильной системы, так или иначе, повлечет за собой последующие затруднения в эксплуатации дома, а иногда и повреждения кровли. Чтобы не допустить в будущем таких последствий, нужно разобраться в правильности расчетов высоты дымохода над крышей, а также в том, как их осуществлять – об этом, собственно, и пойдет речь в этой статье.

Правильное расстояние от конька крыши до дымохода

Недочеты в определении высоты дымохода относительно конька крыши могут стать причиной возникновения больших проблем. Некорректные просчеты влекут за собой снижение силы тяги, а также задымление помещения, что становится сильной угрозой для жизни человека.

Если не следовать требованиям высоты трубы над коньком крыши, коньковое ребро, скорее всего, станет преградой для нормального циркулирования воздушных потоков, поэтому полноценный отвод отработанных газов не будет осуществляться должным образом.

Технологические требования высоты трубы относительно конька

Все нормы для оптимального определения высоты дымохода относительно конька прописаны в сборнике СНиП 2. 04.05-91 в подразделе, касаемом печного отопления.

В соответствии с техническими нормами:

• Общая длина дымоотводящего канала должна составлять более 5 м. В домах, в которых отсутствует чердачное помещение, высота трубы дымохода может быть менее 5 м, но это при условии стабильной тяги.
• Высота отрезка дымоотводящего канала, выходящего за пределы кровельной конструкции, должна превышать 50 см.
• Над коньком дымоотвод должен возвышаться на 50 см и больше, если промежуток между ним и коньковым ребром в горизонтальной плоскости не выходит за пределы 150 см.
• Устье дымовой трубы должно равняться высоте конькового ребра или слегка ее превышать, если отрезок горизонтальной плоскости от трубы до линии конька находится в пределах от 150 до 300 см.
• Верхний край дымохода должен находиться выше линии, идущей от конька к карнизному свесу под углом 10 градусов к горизонту.

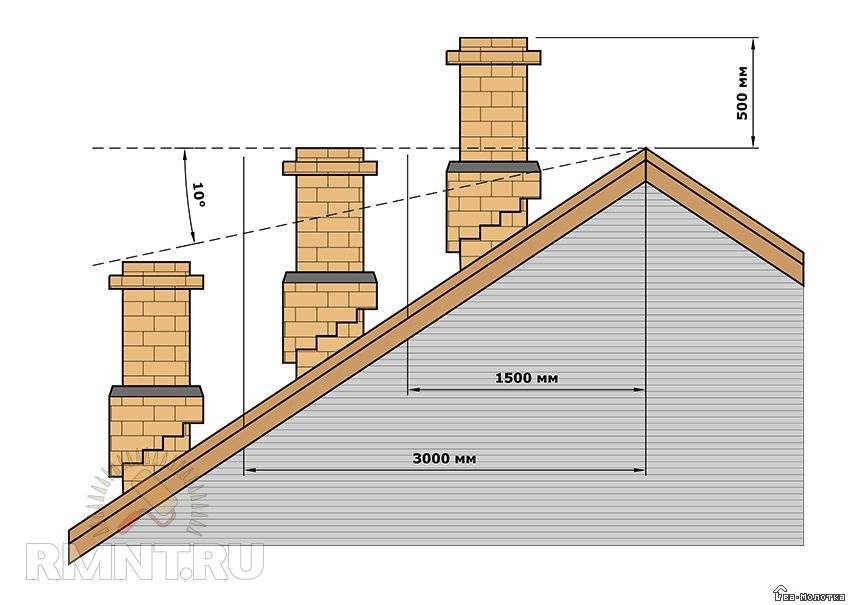

Если отрезок от конькового ребра до трубы составляет менее 150 см, то узнать высоту можно методом создания модели дома.

Для этого потребуется:

• На схеме параллельно плоскости земли начертить прямую линию.
• От этой линии, там, где кровля пересекается с дымоотводящим каналом, верх отсчитывают в таком же масштабе 50 см.
• В образованной точке чертим новую горизонтальную плоскость. Ей будет соответствовать минимальная высота, на которой может находиться устье дымохода.

По такому же принципу определяем предел высоты дымохода, если пространство между коньковым ребром и трубой по горизонтали превышает 150 см, но не достигает 300 см. От верхней части кровли откладываем горизонтальную плоскость, которая будет свидетельствовать о наименьшей высоте внешнего отрезка дымохода.

Стоит отметить, что завышать отрезок высоты трубы над кровлей, выходящий за пределы нормативов, настрого запрещено. Чрезмерный ветровой поток может попросту опрокинуть такой дымоход.

Графический и математический способ определения высоты дымохода

Данный метод определения расстояния дымохода от конька считается самым сложным, используется, когда дымоход удален от конькового хребта на 300 см и больше.

Довольно часто печь устанавливают почти в центре сложной постройки, в которой дымоход пересекает крышу в месте пристройки или очень близко к краю главного ската. Если отрезок от уровня колосника до спроектированного выходного отверстия дымохода равняется 500 или более сантиметрам, то произвести ее монтаж нет возможности. В этом случае потребуется определить высоту части дымоотводящего канала по отношению к коньку крыши.

Для определения наименьшего предела расстояния дымохода от конька крыши используют такие два метода: графический и математический.

Графические построения имеют некую схожесть с вышеуказанными методами определения максимальной величины высоты дымохода. В подходящем масштабе чертится схема дома с указанными размерами с учетом пропорций.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

В верхней части кровли чертят горизонтальную линию, а от нее вниз с использованием транспортира отмеряют и отмечают угол в 10º. Место, где предполагаемая ось симметрии дымоотвода пересекается с отчерченной под углом линией, будет указывать на определяемую величину. Полученный отрезок замеряют, а результаты в масштабе переводят в настоящие значения.

Если потребуется, проект можно немного изменить, двигая дымоход в горизонтальной плоскости. Таким образом, можно найти оптимальное его расположение. Помните, что расстояние между кровельным материалом и короткой частью дымоотводящего канала должно составлять, как минимум, 50 см. Это необходимо для обустройства выдры и возможности защиты крыши кровельным покрытием из металла.

Какая должна быть высота дымохода на кровле

В случае использования математического метода определения высоты трубы над крышей дома, понадобится воспользоваться тригонометрическими формулами.

Порядок вычисления в данном случае будет таковым:

• Сначала при помощи лазерного нивелира определяют ширину дома, его высоту в коньке, не забывая о высоте стен и кровли. Если такового приспособления нет, можно воспользоваться простой рулеткой. Таким же образом определяют высоту стены и фронтона, величины которых впоследствии потребуется сложить.
• Теперь замеряем промежуток от центра дома до центра проектируемого дымохода.
• Чертим схему нашего строения с той стороны, на которой располагается фронтон, в приемлемом для нас масштабе – как правило, берется 1:100. Таким образом, в будущем можно будет обезопасить себя от совершения ошибок во время перевода величин.
• Указываем на чертеже центр дымоотводящего канала.
• Далее через конек прочерчиваем дополнительную линию в горизонтальной плоскости. Она должна пересечься с центром дымохода.
• Используя транспортир, отмечаем вниз 10º в точке, отвечающей за коньковое ребро. Имея направление, чертим линию до пересечения с осью дымоотводящего канала.
• Теперь у нас есть прямоугольный треугольник, катет которого можно вычислить по формуле a = b × tgα.

По этой формуле: а – величина, по которой труба должна располагаться ниже конькового хребта; b – отрезок от центра дома до центральной части дымаря; α = 80º (90º — 10º, первая цифра – прямой угол, а вторая – угол, который указан в строительных нормах, начинающий свой отсчет от линии горизонта).

В итоге мы имеем величину, которую нужно вычесть из всей высоты дома (до самого конька). Стоит помнить о том, что полная высота дымохода должна равняться 500 см, а наименьшее расстояние от кровельного материала до устья – как минимум, 50 см.

Если полученные размеры соответствуют строительным нормам, можно считать, что такой метод расчета оказался верным, и можно переходить к установке дымохода в определенное место.

Какие нюансы стоит учитывать при планировке дымохода

Для разработки идеального проекта невозможно обойтись одними лишь вычислениями и построениями. Дымоход пересекается с внутренними элементами помещения, а это значит, что он наверняка повлияет на планировку. Даже если вы очень сильно хотите произвести его монтаж максимально ближе к коньку, при достижении этой цели вы можете столкнуться с рядом трудностей. И, как правило, в итоге дымоход приходится размещать на большом расстоянии.

То, какая должна быть высота дымохода над крышей, будет зависеть от таких нюансов:

• интерьер помещения;
• разновидность дымохода;
• количество этажей;
• удобство установки дымаря;
• возможности доступа для профилактических работ;
• тип материала, применяемого во время постройки стен и системы стропил;
• число подключаемых элементов к одному дымоотводу.

Стоит отметить, что согласно правилам обустройства отопительных систем в частных домах, к одной дымовой трубе возможно подсоединять лишь один агрегат. И лишь в особых случаях разрешается осуществлять отвод отработанных газов по одной трубе от двух печей. При этом для корректного функционирования системы, внутри нужно устанавливать рассечку.

Печи в двух- и трехэтажных домах устанавливают одну поверх другой, а их дымоходы располагаются таким образом, чтобы они могли выходить по одной шахте.

Исходя из конструкции, дымоходы бывают таких разновидностей:

• Стенные. Считаются максимально экономичным вариантом, их просто устанавливать и легко обслуживать. Монтируют такие дымоходы в кирпичные и каменные сооружения, в тех местах, где представляется возможным проложить канал в несущей стене.
• Коренные. Такие дымоходы возводят отдельно от печи. Такая конструкция является более дорогой, но в некоторых случаях есть возможность установить лишь ее. Их возводят при отсутствии технических возможностей для обустройства стенового канала. Выстраивают коренные дымоходы, как правило, в случае необходимости установки дымоходов в стопы, из бруса или бревна.
• Насадные. Устанавливают такой дымоход прямо на железобетонном перекрытии печки при обустройстве небольших построек, нуждающихся в грамотном распределении свободного пространства.

Большинство проектировщиков отдают предпочтение применению стояков, то есть дымовых каналов, которые возводятся в процессе постройки стен – они дают возможность в значительной степени сэкономить на строительных материалах. Однако если коробка не имеет капитальной стены, заложить стояки не представляется возможным. Тем не менее если вы все же решились устанавливать дымовые каналы, то лучше, если они будут расположены предельно близко к коньковому прогону.

Возведение стенового дымохода осуществляется с использованием шаблона-буйка, который со всех сторон обкладывают кирпичом. Он представляет собой особый ящик из дерева, диаметр которого равняется диаметру дымоотвода. Достигнув верхней части шаблона, его перемещают выше, после чего опять обкладывают. Действия продолжают до тех пор, пока не будет завершено возведение несущей стены.

Зачастую, трубы из кирпича размещают с внутренней стороны капитальных стен. Таким образом, достигается более эффективный обогрев дома, удается уменьшить затраты на отопление. Иногда стояки устанавливают во внешних стенах, но такой подход является более затратным и потребует больших усилий при последующей эксплуатации. В случае закладки дымовой трубы во внешней стене, толщина стенки трубы будет большей.

В любом случае делая трубу во внешней стене, обязательно потребуется определить высоту печной трубы над крышей одним из представленных выше методов. Высота внешней части дымохода, установленного внутри капитальной стены, по стандарту должна равняться 50 см.

Стоит знать, что стояки в стенах из пеноблоков или силикатного кирпича, должны возводиться лишь из простого красного кирпича без пустот. Об этом сказано в требованиях по пожарной безопасности. Там же указываются и промежутки от дымоходов до возгораемых элементов.

Отступ от необработанного конькового прогона и стропил должен составлять 50 см, а от обработанного (защищенного) – на 38 см. Металлические трубы должны быть отдалены от элементов, которые могут подвергнуться возгоранию, как минимум, на 70 сантиметров. Нужно обязательно придерживаться строительных норм при расчете расстояния от дымовой трубы до системы стропил.

Для разработки коренных и насадных труб таких строгих норм не существует. Определяясь с их размещением, больше отталкиваются от архитектурных предпочтений, легкости установки и специфики последующего обслуживания. То, на сколько труба выступает над крышей в данном случае, должно зависеть лишь от предпочтений хозяина, при этом не стоит пренебрегать нормами пожаробезопасности.

Тот отрезок дымохода, который выходит за пределы кровельного материала, нужно будет оштукатурить цементно-песчаным раствором, слой которого должен составлять 2-3 см. В месте, где дымоход проходит через чердачное помещение, его следует побелить для возможности в будущем максимально быстро найти возможную утечку газов и произвести ремонт.

Руководство по строительству | Полые стены

Введение

В каждом построенном доме, скорее всего, потребуется хотя бы один камин и дымоход. Камины могут быть сконструированы как для открытого огня, так и для закрытых приборов, то есть печей. Чтобы избежать будущих дорогостоящих мер по исправлению положения, важно следовать основным передовым методам строительства, изложенным на следующих страницах.

Каминные ниши

У стены для вечеринок

При установке каминов у стен для вечеринок толщина стены между каминами должна быть не менее 200 мм.

Обратите внимание: В домах, где в одном доме 2 камина, толщина стены между каминами и дымоходами должна быть не менее 100 мм по всей высоте.

Необходимо следить за тем, чтобы все отверстия в местах прохождения труб через блочную кладку были полностью герметизированы. Неправильная герметизация отверстий позволяет дыму проникать в воздуховод, что приводит к проникновению дыма в помещения первого этажа.

Диаграмма C103 — Типовое расположение дымохода

Камины на наружных стенах

Важно, чтобы толщина задней части ниши в камине составляла не менее 200 мм, либо любой материал внутри полости был негорючим. Размеры негорючей зоны показаны выше. Рис.0028

Диаграмма C106 — Типовая ниша для камина на внешней стене

«Зазубривание» не допускается; Блокировка дымохода должна быть построена с той же скоростью, что и другие блоки.

Отверстия для камина

Если горловина на камине плохо сформирована, будут сквозняки. В идеале горловина должна быть под 45 градусов. Кроме того, если отверстие в верхней части камина слишком высокое, дымоход не будет правильно тянуть.

Вкладыши дымохода

Рекомендации по установке вкладыша дымохода:

• Использование сборных сборщиков дымохода.

• Использование патрубков и вкладышей дымохода с притвором, раструбом вверх, для соединения вкладышей следует использовать огнестойкий раствор.

• Вкладыши дымоходов должны быть заполнены смесью песка, цемента и извести, чтобы никакие части вкладышей дымоходов не касались кладки. Песчано-цементная смесь должна быть следующей: 1 часть цемента, 1 часть извести и 12 частей песчаной смеси.

• Сухая смесь никогда не должна использоваться, убедитесь, что смесь смочена водой.

• Используйте только дымоход диаметром более 194 мм или квадратный дымоход эквивалентных размеров.

Схема C107 – Типовая установка сборных перемычек для сбора дымохода

Схема C108 – Типовая деталь дымохода на уровне первого этажа

900 02 И. С. EN 1457-1: 2012 Дымоходы. Глиняные/керамические вкладыши для дымоходов. Часть 1. Вкладыши для дымоходов, работающие в сухих условиях. Требования и методы испытаний, а также I.S. EN 1457-2: 2012 Дымоход. Глиняные/керамические вкладыши для дымоходов. Часть 2. Вкладыши для дымоходов, работающие во влажных условиях. Для выбора соответствующего класса вкладышей для дымоходов следует использовать требования и методы испытаний. Класс A1 N1 должен быть правильным классом в нормальных условиях.

И.С. В EN 1457: 1999 указано, что все вкладыши дымоходов должны быть маркированы: «EN 1457», идентификатором производителя и датой его создания, а также номером или номерами класса.

Конструкция камина

Настоятельно рекомендуется использовать предварительно отформованную перемычку для сбора дымохода, так как очень важно правильно сформировать горловину. Чтобы не допустить дымления, размеры камина следует проверять и контролировать таким образом, чтобы высота от верха колосниковой решетки до нижней стороны перемычки дымохода составляла менее 550 мм.

Диаграмма C109 — Типовой разрез камина и подвесного деревянного пола

Плиты — Установка

Существует 2 основных типа плит, а именно, жидкотопливные и твердотопливные. В обоих случаях кухонные плиты следует устанавливать, исходя из рекомендаций и требований, установленных производителем. Это важно для обеспечения достаточной тяги, а также для снижения риска образования конденсата в дымоходе.

Масляные плиты

Следует обратить внимание на инструкции производителя в отношении плит, работающих на жидком топливе, поскольку может потребоваться выравнивание стандартного 200-мм дымохода 150-мм дымоходом из нержавеющей стали для ограничения образования конденсата.

Твердотопливные плиты

При выборе твердотопливных плит следует учитывать два момента: расположение и конструкцию сажевого ящика и тип сжигаемого топлива. Некоторые материалы имеют большее содержание влаги, чем другие. Если в дымоходе образуется конденсат, это может привести к тому, что смолистое вещество будет стекать по дымоходу. Дерн или дерево с высоким содержанием влаги значительно увеличивают риск образования конденсата.

Работа печи на слабом огне, особенно для таких материалов, как древесина или торф, может привести к тому, что газы, поднимающиеся вверх по дымоходу, остынут и превратятся в жидкость. Это может привести к тому, что смолистое вещество будет стекать по дымоходу и повредить плиту. Когда это возможно, сжигание при высоких температурах предпочтительнее сжигания при низких температурах.

Газовые приборы

Устанавливать газовые приборы должны только квалифицированные специалисты. Газовые приборы должны быть установлены в соответствии с инструкциями производителя.

Примечание по вентиляции

Технический документ F Строительных норм и правил определяет требования к вентиляции помещений, которые необходимо соблюдать.

Отделка на уровне первого этажа

Горючие материалы вокруг кирпичного или блочного дымохода должны находиться на расстоянии не менее 200 мм от дымохода и 40 мм от наружной поверхности кирпичного или блочного дымохода или каминной ниши при условии, что ширина кирпичной или блочной кладки не менее 100 мм.

Все металлические крепления, используемые для крепления горючего материала, должны находиться на расстоянии не менее 50 мм от дымохода. Все лаги пола, которые упираются в дымоход, должны быть обрезаны.

Как показано на рисунке, при использовании двух балок для формирования обрезных и подрезных балок балки должны быть прибиты гвоздями на расстоянии 450 мм от центра и на расстоянии 20 мм от верха и низа балки. Балки также могут быть закреплены болтами на расстоянии 1 м от центра. Одна из проблем с использованием этого метода заключается в том, что может быть трудно получить подходящие подвесы для балок.

Диаграмма C110 — Минимальные зазоры, необходимые для установки дымоходов вплотную друг к другу

Диаграмма C111 — Типичная деталь балки перпендикулярно дымовой трубе

9000 2 Схема C112 — Типичная деталь балки, параллельная дымовой трубе

Обратите внимание

1) Всегда поддерживайте балки на одинарных стальных подвесах; никогда не встраивайте балки в стены для вечеринок.

2) Соблюдайте указанные размеры дымохода до кровельного покрытия. За кровельным покрытием расстояние между дымоходами может быть уменьшено с 200 мм до 100 мм, если это не повлияет на устойчивость конструкции.

3) Размер, отмеченный * выше, показан равным 200 мм для соответствия блочным рядам. Однако размер может быть 100 мм, если это необходимо/предпочтительно.

Обрешетка, используемая для поддержки балки триммера вместе с гвоздями, должна быть указана инженером. Назначенный инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма C113 — Типичная деталь балки перпендикулярно дымовой трубе — Фрагмент A и B

Диаграмма C114 — Типичная деталь балки перпендикулярно дымовой трубе — Альтернативная деталь B

Высота дымохода

Минимальная высота дымохода следующая:

• Если дымоход находится в пределах 600 мм конька, дымовая труба должна быть выше конька более чем на 600 мм при условии уклона кровли более 10 градусов.

• В других случаях выход дымохода должен находиться не менее чем на 1 м выше самой высокой точки контакта дымохода со скатом крыши.

• Для плоских крыш выход дымохода должен находиться на высоте 1 м над уровнем крыши.

Важное примечание – Дымоход, расположенный ниже уровня конька, может не тянуть должным образом.

Диаграмма C115 – Технический документ J Требования к высоте дымохода

Расширения плоской крыши idance Документ J Строительных правил.

Как указывалось ранее, для правильной вытяжки дымохода дымовая труба должна быть на уровне конька или выше. Высота и ширина дымохода должны быть достаточными для обеспечения устойчивости.

Диаграмма C116a – Типовые минимальные требования к высоте дымоходов на надстройках плоской крыши

Диаграмма C116b – Типовые требования к минимальной высоте дымоходов на надстройках плоской крыши 900 05

Диаграмма C116c — Типовые требования к минимальной высоте для дымоходов на надстройках плоской крыши

Высота и ширина дымохода

Дымоходы, как правило, не предназначены для установки спутниковых антенн или антенн.

Чрезмерно тонкие дымоходы могут опрокидываться при сильном ветре. В некоторых случаях, когда информация о местоположении и скорости ветра может указывать на необходимость изменения пропорций дымохода, пропорции могут быть изменены, а их стабильность подтверждена расчетами.

Диаграмма C117 — Высота дымохода

ПРИМЕР

Высота (H) при стандартной ширине (W) 440 мм, расположенной на площадке, где скорость ветра менее 26 м/с, должна быть менее 1760 мм (440×4,0) . Если на площадке было больше 26 м/с, то высота должна быть меньше 1540 мм (440х3,5).

Бунгало

Дымоходы в бунгало должны располагаться на высоте не менее 4,5 м над верхней частью камина, это обеспечит правильную тягу дымохода.

Диаграмма C118 — Типовые дымоходы бунгало

Антенны и сателлиты никогда не должны крепиться к дымоходам, если дымоход, о котором идет речь, не рассчитан на нагрузку. Как правило, дымоходы не рассчитаны на такие нагрузки.

Выход дымохода должен находиться более чем на 1 м выше и на расстоянии 2,3 м от любого открывающегося светового люка, как указано ниже.

Диаграмма C119 — Минимальная высота отверстия дымохода относительно отверстий

Заглушка дымоходов

DPC должен быть установлен под заглушкой дымохода, чтобы предотвратить попадание дождя в верхнюю часть трубы. Перед заливкой и укупоркой на месте рекомендуется использовать сборную заглушку. На приведенной ниже схеме показана типовая бетонная облицовка дымохода на месте.

Диаграмма C120 – Типовая облицовка дымохода – монолитный бетон

Оштукатуренная дымовая труба с сборным железобетонным колпаком дымохода и надлежащим образом загерметизированным сверху дымоходом является наиболее эффективным доступным методом предотвращения проникновения дождя.

При установке заглушки убедитесь, что между нижней стороной заглушки и расположенным ниже раструбом дымохода остается зазор, позволяющий удлинить дымоход из-за головки.

Металлический лоток DPC

Металлический лоток DPC требуется для сплошных дымоходов из кирпичной кладки. Лоток предназначен для предотвращения проникновения влаги, поглощаемой кладкой в ​​штабеле, вниз.

Металлический лоток должен быть изготовлен из цветного металла, свинца (код 5) или нержавеющей стали. Он ни в коем случае не должен быть изготовлен из оцинкованной стали или пластика. Во избежание коррозии и во избежание окрашивания окружающих материалов свинцовые лотки следует покрывать битумной краской в ​​местах соприкосновения с раствором.

Соответствующие ступенчатые свинцовые накладки должны быть установлены вместе с металлическим поддоном DPC. Металлический ЦОД должен быть установлен не менее чем на 150 мм выше самой нижней точки пересечения трубы с кровлей. Рис. старение воды, собранной в лоток, происходит через водоприемник. Проемы можно создать двумя способами. Один из способов — оставить открытыми перпендикулярные швы в кирпичной кладке или, в качестве альтернативы, можно использовать запатентованные пластиковые вентиляционные отверстия. Пластиковые форточки устанавливаются в прямоугольных швах при возведении рядов кирпичной кладки.

Когда сливные отверстия и водоотводные каналы свободны от раствора, вода стекает из лотка по свинцовой гидроизоляции на крышу. Однако, если дренажные отверстия и дренажные каналы засорятся, в поддоне будет скапливаться вода, что приведет к сырости, как показано на рисунке.

Для мансардных крыш, где задняя часть лотка находится в жилой зоне, необходимо предусмотреть дополнительный бортик, чтобы предотвратить попадание воды в помещение. Альтернативой этому является установка 2 лотков DPC.

Предотвращение задымления и дефектов

В приведенной ниже таблице выделены наиболее распространенные неисправности, связанные с конструкцией дымоходов и каминов. Перечислены дефекты, причины и методы профилактики.

Таблица C12 – Общие дефекты камина и дымохода и профилактические меры

Включение колпака дымохода в конструкцию дымохода может помочь в преодолении нисходящей тяги, как упоминалось выше. Проиллюстрированы некоторые типичные специально изготовленные капоты, которые доступны. Однако, если дымоход сконструирован правильно, таких мер не требуется.

Справочник по строительным нормам –

Все существующие дымоходы и дымоходы должны быть очищены и осмотрены, чтобы
убедиться, что они прочны, не имеют засоров и препятствий из-за упавшей каменной кладки или старых птичьих гнезд, и что он нужного размера? для установки новой печи, огня или камина. Также может потребоваться дымовая проверка дымохода с помощью дымовой шашки для проверки целостности облицовки дымохода и его газонепроницаемости. Если обнаружится, что футеровка пористая и негерметичная, вам нужно будет либо повторно футеровать дымоход, либо установить новую сборную футеровку, либо использовать изготовленную гибкую металлическую футеровку. Убедитесь, что вкладыш подходит для вашего нового камина или печи и подходит для топлива, которое вы будете сжигать.

Вы найдете следующую дополнительную информацию полезной и полезной!

Основы понимания размеров камина, дымохода и дымохода

Не знаю, я Fluless. Какой газовый огонь, какой дымоход (класс 1, класс 2 и т. д.)

Высота дымохода и тяга

Анатомия дымохода

Размер дымохода или дымохода (поперечное сечение)

Убедитесь, диаметр дымохода соответствует оборудованию, которое вы установили. Вы всегда должны обращаться к руководству производителя, чтобы найти рекомендуемый размер дымохода. Если вы устанавливаете печь, общее правило заключается в том, что размер дымохода никогда не должен быть меньше выпускного патрубка печи. В примечаниях к строительным нормам указано, что минимальный размер дымохода для печей составляет: 9.0005

До 20 кВт на бездымном топливе – диаметр 125 мм

До 30 кВт на любом топливе – минимум 150 мм

Если печь зарегистрирована как освобожденная от Дефра и имеет выпускной патрубок 125 мм, то можно использовать дымоход диаметром 125 мм. По сути, правила рекомендуют минимальный размер дымохода 150 мм для любой печи, включая печи, в которых можно сжигать дрова, за исключением тех случаев, когда печь не подпадает под действие Дефра. Многие печи изготавливаются с выпускным патрубком 125 мм, который при установке необходимо увеличить до 150 мм. По сути, любая печь, которая будет работать на любом другом топливе, кроме бездымного топлива, или на которую не распространяется действие Дефра, должна иметь минимальный размер поперечного сечения дымохода 125 мм, и многие установщики рекомендуют все печи оснащать дымоходом с минимальным поперечным сечением 150 мм. Даже если производитель вашей печи рекомендует дымоход и вкладыш диаметром 125 мм, перед покупкой убедитесь, что зарегистрированный в HETAS установщик готов установить вкладыш дымохода диаметром 125 мм, поскольку многие этого не делают, и выберите вкладыш диаметром 150 мм.

Если выходное отверстие печи диаметром 125 мм увеличено, чтобы соответствовать вкладышу дымохода диаметром 150 мм, в дымоходе может скапливаться много сажи и отложений до того, как работа печи будет затруднена, что повлечет за собой предупреждение домовладельца о необходимости чистки дымохода. Поэтому важно, если вы устанавливаете 150-миллиметровую трубу дымохода на 125-миллиметровое выходное отверстие печи, вы соблюдаете регулярный график очистки дымохода, чтобы предотвратить опасность возгорания дымохода. (см. Основные обязательные действия при сжигании твердого топлива)

Для открытых каминов размер дымохода или дымохода должен быть не менее 185 мм в квадрате или 200 мм в диаметре. При сжигании битуминозного угля в качестве основного топлива рекомендуется диаметр дымохода не менее 225 мм.

Важно, чтобы отверстие камина соответствовало размеру дымохода. Как правило, дымоход, каминный проем должен составлять не менее 1/7 — 1/8 площади каминного проема, если высота дымохода или дымохода превышает 6 метров. Дымоход диаметром 225 мм такой же высоты будет поддерживать камин размером не более 550 мм на 550 мм (22 дюйма на 22 дюйма). Для меньшей высоты дымохода или дымохода, например, в случае бунгало, соотношение должно быть уменьшено на 1/6 ^-й . Помимо высоты дымохода также необходимо учитывать и другие факторы, такие как конструкция дымовой камеры и расположение дымохода. Большие проемы для огня потребуют больших размеров дымохода, например, дымоход для двустороннего камина следует рассчитывать с учетом обеих сторон камина.

Размер дымохода или дымохода (высота)

В качестве минимальной высоты дымохода или дымохода рекомендуется высота 4,5 метра, хотя необходимо учитывать и другие факторы, такие как высота крыши, соседние здания, мансардные окна и материал, из которого построена крыша. Верх дымохода или дымохода должен быть выше высоты здания, чтобы любые завихрения ветра не мешали тяге дымохода и эвакуации дыма (см. схему 1 и соответствующую таблицу 1). Высота дымохода измеряется до окончания дымохода или дымохода и не включает в себя какие-либо колпаки от дождя, защиту от птиц или искрогасители и т. д., которые могут быть установлены.

Диаграмма 1: Высота дымовых и дымовых патрубков для стандартных кровельных материалов 2 Таблица 1. Высота выхода дымохода для стандартных кровельных материалов

^{Примечание.}

1. Поверхностная поверхность – это внешняя поверхность здания, например, черепица крыши или внешняя стена
2. Плоская крыша имеет уклон менее 10 градусов
3. Зазор, указанный для A или B, соответственно, также применяется

Таким образом, в соответствии со строительными нормами, если дымоход или дымоход выходит из крыши более чем на 600 мм от конька крыши, тогда горизонтальное расстояние от верха дымохода или дымохода должно быть не менее 2300 мм над крышей или коньком . Если дымоход или дымоход выходит на крышу в пределах 600 мм по горизонтали от конька, то дымоход или дымоход должен быть минимум на 600 мм выше конька. На диаграмме 2 показан участок крыши из негорючего материала традиционной конструкции, где дымоход не должен заканчиваться. Выход дымохода или дымохода должен быть выше и вне затененной зоны.

Диаграмма 2 Выделение дымохода или дымохода Небезопасная заштрихованная зона

Высота дымохода или дымохода определяется уклоном крыши. В Таблице 2 приведены данные о различных высотах дымохода и дымохода, необходимых для обеспечения обязательных требуемых зазоров между крышей, когда точка выхода дымохода или дымохода находится за пределами 600 мм от конька.

Таблица 2: Стандартная высота дымохода и дымохода в зависимости от угла наклона крыши

Для зданий с легковоспламеняющимися крышами, такими как войлочные, соломенные или гонтовые крыши, дымоход или дымоход имеют другие правила.
