Зачем нужен расширительный бак: Расширительный бак отопления. Принцип работы. Давление мембранного бака.

admin

Содержание

ℹ️ Для чего нужно ставить расширительный бак на отопление — Armashop.ua

3 июня 2021

Для того чтобы улучшить изменяющийся показатель объёма жидкости и стабилизировать значение давления на стенки внутри частей отопительных систем в структуру монтируют специальный мембранный бак. В элементах расширения тепловой части, показатель, который превышает показатель объема пространства внутри систем, начинает переходить в расширитель. После этого при падении температуры способен возвратиться обратно. Монтаж бачка в конструкции по отоплению должен осуществляться при соблюдении нюансов монтажа и параметров конструкции устройства.

Процесс монтажа расширительной емкости в открытой отопительной конструкции

Расширительные резервуары открытой категории следует монтировать в наивысшем месте конструкции по отоплению. Например, чердак. Препятствие расширению теплового носителя не будет являться единственной функцией такого устройства, так как оно препятствует кипению жидкости в трубах и восполняет ее запасы, если происходит утечка. Именно поэтому монтаж такого типа бака на отопление становится важным моментом.



Подключение бака расширительного типа в системах по отоплению

Монтаж бака расширительного типа будет варьироваться от типа отопительной системы и от того, какое назначение имеет сам бак. То есть не в каком случае он требуется, а где он скомпенсирует водяное увеличение. Например, в теплосети помещения может быть монтировано несколько таких ёмкостей. На расширительный сосуд возлагают следующие опции:

  • нормализует показатель теплового расширения жидкости в закрытой системе по отоплению;

  • в открытой конструкции бак способен воспринимать излишки показателя теплоносителя и исключить из системы воздушные массы в атмосферу;

  • в некоторых моментах бак является дополнительным элементом к расширительному сосуду штатного типа;

  • способен поглощать излишне нагретую воду в сетях по горячему водоснабжению.



Правила установки и процесса монтажа

Многих интересует момент, как установить расширительный бак? Перед осуществлением подключения расширительного бачка к системе по отоплению, нужно учитывать определённые правила.

Монтаж бачка проводится при соблюдении ряда правил:

  1. Надежная установка расширительного бака подразумевает то, что сосуд следует устанавливать над котлом. При этом он должен соединяться со стояком подающей конструкции вертикального типа.

  2. Корпус резервуара максимально утепляется, чтобы не происходило потерь тепла.

  3. Обязательная организация аварийного перелива, чтобы в сложный момент горячая вода не произвела залив помещения.

  4. Для упрощения  контроля уровня, необходимо осуществить проведение в котельную пару трубопроводов дополнительного вида.



Установка бака в закрытых системах

Установка мембранного бака проводится вертикальным или горизонтальным способом. Небольшие емкости закрепляют к стене при помощи хомутов или закрепляют кронштейном особого типа, большие баки монтируется на пол. Работа мембранного бака не будет варьироваться от его места положения, но повлияет на его срок эксплуатации. Закрытая ёмкость будет служить долго, если его установить вертикальным элементом кверху. Процесс горизонтального расположения бака даст возможность воздуху быстрее идти в тепловой носитель, а он займет его место. Если бак монтирован на кронштейне «вниз конструкцией», эффективность будет больше.

Процесс установки плоского расширительного бака

При монтаже следует выполнять определённые рекомендации. Бак необходимо размещать в котельной так, чтобы осуществлять его обслуживание было легко. Не нужно осуществлять закрепление расширительного бака близко к стенам.

На элемент бачка не должна осуществляться нагрузка от подводящего трубопровода и отсекающих частей арматуры. Трубы необходимо закрепить совместно с элементами кранов. Такой момент упростит смену резервуара при поломке.



На какой высоте устанавливать расширительный резервуар?

В процессе монтажа бака расширительного в системе по отоплению на стенах не следует его ставить высоко, так как во время обслуживания придется тянуться до крана золотника. Не стоит устанавливать трубу подходящего типа на проходах или монтировать над головой.

Если соблюдать все эти простые правила, то монтаж расширительной емкости пройдёт быстро и без лишних усилий.



Можно ли монтировать расширительную емкость на обратке

Процесс такого монтажа даёт возможность динамическому показателю давления при подходе к баку быть близким к значению давления статического типа. В процессе установки расширительной ёмкости системы отопления на обратку картина станет несколько другой.

Следует представить, что конструкция может быть одинаковой, может иметь одинаковые габариты и размеры. Единственным отличием является то, что бак смонтирован там, где находится выход насосной конструкции. Такая ситуация позволяет давить насосу сначала внутрь емкости расширительного типа.

Система снова может быть наполнена водой, создающей давление 1 бар. Что происходит после того, как насос включится? Он создаст давление 1,5 бар. Затем давление отправится в расширительный бачок. В данном месте, как и в ситуации с монтажом бака на подачу, давление динамического характера сравнивается со статическим. Но, когда происходит прекращение нагнетания в пределах расширительной ёмкости можно увидеть, что давление системы динамического характера понизилось по отношению к статическому.

При некоторых недостатках второго варианта монтажа, если неправильно рассчитана длина системы по отоплению, давление может упасть и станет меньше, нежели атмосферное. Это может привести к тому, что жидкость вскипит при низких показателях температурного режима, а это может привести к очень быстрому износу насоса. Лопасти устройства разрушатся за короткое время. Для того чтобы система работала надежно необходимо выбрать качественный бак.

В нашей компании Армашоп Вы можете приобрести запорную арматуру и все необходимые элементы для того, чтобы осуществить такой процесс, как установка расширительного бака на отопление.

Поделиться

Твитнуть

Pinterest

Telegram

Viber

Поделится

зачем нужен, место установки, расчёт объема

Расширительный бак — важное звено отопительной системы. В данной статье мы расскажем о предназначении этого устройства, принципе его работы и способе подключения, а также рассмотрим ключевые критерии выбора мембранного бака для частного дома.

  • Предназначение и принцип работы
  • Виды расширительных баков
  • Выбор мембранного бака
  • Расчет объема
  • Монтаж
  • Открытая система
  • Закрытая система
  • org/ListItem»> Обслуживание расширительного бака

Расширительные баки разных объемов

Предназначение и принцип работы

В процессе функционирования системы отопления наблюдаются частые изменения температуры теплоносителя: она то скачет вверх, то, наоборот, уменьшается. При этом изменяется и объем жидкости. Когда жидкость нагревается, показатели давления в сети увеличиваются, подобное явление может спровоцировать образование гидроударов и разрушение отопительного прибора.

Во избежание таких неприятных ситуаций, излишнее количество теплоносителя вытесняется в расширительный бак. Нужно установить предохранительный клапан безопасности, через который будет уходить лишнее количество воды.

Больше информации о предохранительном клапане в системе отопления можно найти тут

Для того, чтобы кислород не растворялся в воде и на стенках трубопровода не образовывались коррозийные процессы, вода в бачке отделяется от воздуха посредством эластичной мембраны.

Принцип функционирования расширительного бака базируется на том, что когда показатели температуры теплоносителя увеличиваются на 10°С, его объем возрастает на 0,3-0,4 %. Поскольку жидкость не сжигается, образуется избыток давления, который направляется именно в расширительный бак.

Виды расширительных баков

Для разных систем отопления применяются различные виды расширительных баков, которые отличаются между собой формой, габаритами и расчетом. Однако, главный критерий, на основе которого выделяются типы расширительных баков — тип отопительной системы.

Виды мембранных расширительных баков

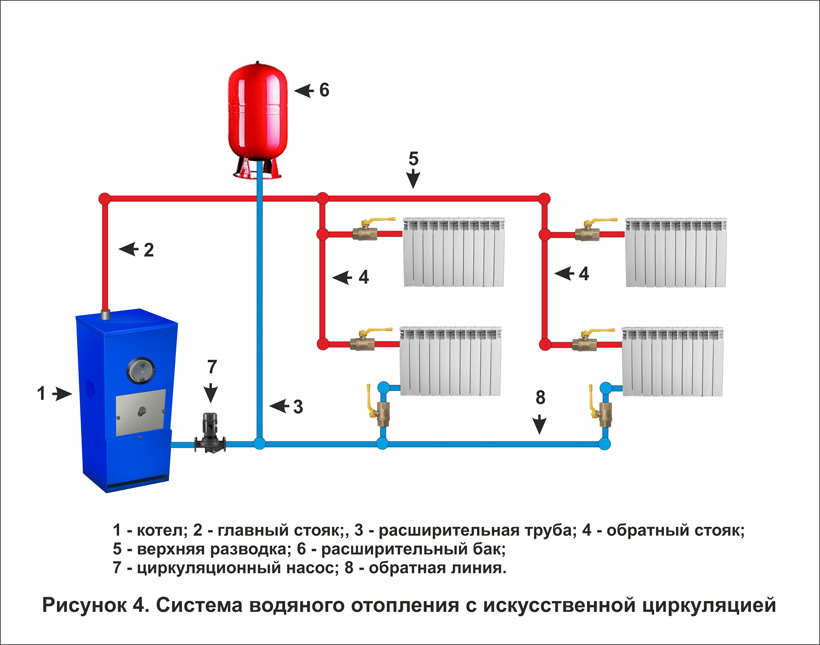

В закрытой системе отопления движение теплоносителя происходит благодаря циркуляционному насосу. Он не образует вспомогательного давления, а просто направляет воду по трубам. В подобной отопительной системе монтируется расширительный бак для отопления закрытого типа. Внешне он напоминает герметичную емкость, которая поделена на две части. Между ними расположена эластичная мембрана. В одном участке помещен воздух, другой предназначен для излишнего теплоносителя.

Из-за того, что в баке закрытого типа присутствует мембрана, его часто называют мембранным.

В открытой системе отопления циркуляционный насос отсутствует, поэтому здесь в качестве расширительного бака может выступать абсолютно любая емкость, к которой подведены трубы отопления.

Самый обычный вариант такого бака — это металлическая емкость, устанавливаемая на чердаке. Однако, у подобного варианта выделяется значительный изъян. Из-за того, что бак негерметичный, теплоноситель испаряется. Поэтому за ним постоянно нужно следить и в случае необходимости доливать. Вы можете осуществлять это собственноручно, но это не совсем удобно, потому что можно забыть пополнить запасы воды, что чревато поломкой системы.

Поэтому рекомендуется использовать автоматизированный контроль уровня воды.

Выбор мембранного бака

Чтобы подобрать наиболее оптимальный расширительный бак для системы отопления в вашем доме, следует учесть несколько рекомендаций, которые дают специалисты.

Если в вашем жилище смонтирована схема с естественной циркуляцией, то наиболее оптимальным вариантом станет — расширительный бак открытого типа. Открытую емкость можно как приобрести, так и изготовить собственноручно. Главное, произвести правильные вычисления объема бака.

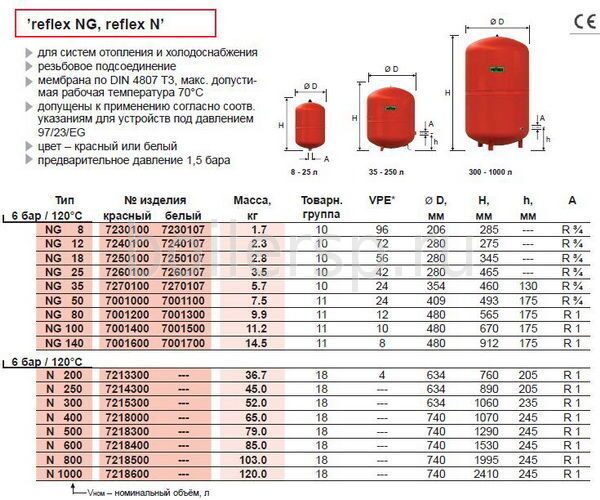

Расширительный (мембранный) бак на отопление 24 л

Вопрос с выбором мембранного расширительного бака немного сложнее. Выбирая емкость, главное не спутать бачок для отопления с гидроаккумулятором для водоснабжения. Внешних различий у этих емкостей практически нет, поэтому будьте внимательны и обязательно читайте надписи на шильдике. На отопительном баке будет указана рабочая температура до 120°С и давление до 3 Бар. На гидроаккумуляторе температура до 70°С и давление до 10 Бар.

Помимо вышеописанного, выбирая расширительный бак для системы отопления, следует обратить внимание на такую составляющую, как возможность заменить “грушу” в случае ее поломки. Габариты устройства выбираются только после предварительного расчета бака закрытого типа.

Расчет объема

Для того, чтоб ответить, какой объем расширительного бака нужен для отопления, следует прибегнуть к расчету. Для этого нужно высчитать 10 % от объема теплоносителя в системе. Эти данные обычно рассчитываются на этапе разработки проекта.

Калькулятор расчета объема расширительного бака находится по этой ссылке https://teplofan.ru/kalkulyatory/raschet-obema-rasshiritelnogo-baka

Если они отсутствуют, то значение объема можно получить следующим образом: необходимо слить теплоноситель, а затем заполнить бак новым, при этом произвести его замеры (пустить через счетчик). Другой вариант — можно просто высчитать объем труб в системе и приплюсовать объем радиаторов, полученный результат и будет объем системы отопления. И уже от этой цифры рассчитать 10 %.

Еще один способ вычисления объема расширительного бака для отопления — воспользоваться формулой.

Вам понадобятся данные:

  • объем системы — С;
  • максимальное рабочее давление системы — Pмакс;
  • начальное давление, с которого система начинает функционировать (этот показатель указан в паспорте) — Pмин;
  • коэффициент расширения теплоносителя (для воды 0,4, для антифризов показатель указывается на этикетке, чаще всего в пределах 01,-0,13) — Е.

Зная все вышеописанные показатели, можно произвести расчет объема расширительного бака по формуле:

V= E*C* (Pмакс + 1) / (Pмакс + Pмин)
Объём расширительного бака

Расчеты не сложные, но если вы имеете дело с системой отопления открытого типа, вы и без этих значений можете подобрать расширительный бак, поскольку объем подобных емкостей практически не влияет на стоимость.

А вот расчет объема расширительного бака для закрытых отопительных системы лучше произвести, т.к. цена напрямую зависит ото объема.

Выбирайте бак с запасом объема, т.к. из-за недостаточного количества, система может быстро износиться или вовсе перестать функционировать.

Монтаж

Процесс установки расширительного бака в системе отопления находится в непосредственной зависимости от того, открытый или закрытый тип отопительной системы.

Открытая система

По большому счету открытое отопление — это один большой сосуд, в котором осуществляются конвекционные потоки.

Монтаж расширительного бака должен выполнять следующие функции:

  • он должен быстро направлять нагретый теплоноситель вверх;
  • должен обеспечивать свободную циркуляцию воздуха.

Исходя из вышеизложенных требований к расширительному баку, его размещение должно быть выполнено вверху конструкции. Обычно в частных домах, в качестве места расположения для подобных емкостей выбирают чердак либо разгонный коллектор (в однотрубной системе).

Стоит отметить и основные особенности самого бака, применяемого в системе отопления открытого типа:

  • не предполагает наличие запорной арматуры;
  • нет необходимости в наличии резиновой мембраны и крышки.

В качестве расширительного бака используется обычная емкость, в которую в случае необходимости можно долить воду (например, когда она испарилась).

Закрытая система

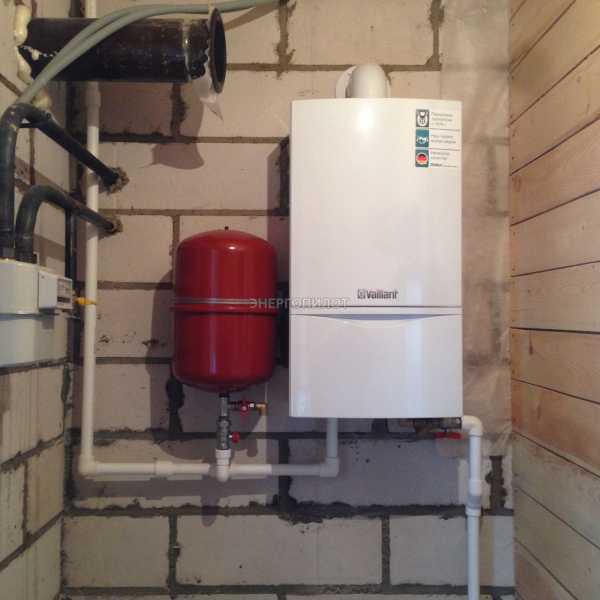

В случае, если в вашем доме система отопления закрытая, то установка расширительного бака характеризуется рядом особенностей:

  1. Наиболее подходящим местом для подключения устройства считается тот участок, где нет завихрений, течение теплоносителя ближе всего к ламинарному. Поэтому лучше всего монтировать бак перед циркуляционным насосом.
  2. Особое внимание стоит уделить размещению бачка в пространстве. Наиболее оптимальный вариант — когда жидкость попадает в емкость сверху. Это позволит полностью освободить от воздуха отсек с жидкостью.
  3. Объем бака должен быть равен 1/10 части и более от объема всей жидкости в системе.

Обратите внимание! Часто в комплект отопительного котла входит расширительный бак и циркуляционный насос. Поэтому прежде чем приобретать эти устройства, убедитесь в том, что они вам необходимы. Иначе вы попросту потратите деньги впустую.

На примере рассмотрим, как осуществляется установка мембранной емкости.

  1. Если вы подключаете расширительную емкость к функционирующей в данный момент системе отопления, то прежде всего нужно отключить оборудование и слить воду с батарей. Для того, чтобы вода стекала быстрее, рекомендуется открыть краны Маевского.

    Подробнее о кране Маевского можно прочитать в этой статье

  2. В случае использования пластиковых батарей, то монтаж должен производиться через разъемный элемент, именуемый «американкой». Первая часть этой детали прикручивается непосредственно к бачку, а другую нужно припаять к трубе. После чего обе части надо соединить между собой.
  3. На следующем этапе разрезается труба отопления и монтируется тройник. Именно к нему подсоединяется труба от бака.
  4. Далее осуществляется промывка и демонтаж фильтра грубой очистки.
  5. После того как все необходимые элементы установлены, надо открыть краны и заполнить батареи водой. Уровень давления должен подняться до 1,2-1,3 кПа.
  6. На заключительном этапе стравливается воздух и закрываются краны Маевского.

Перед расширительным баком установите кран. Благодаря этой детали вы сможете ремонтировать устройство, при этом не нужно будет спускать воду с радиаторов.

Обслуживание расширительного бака

Для того, чтобы расширительный функционировал максимально долго, без сбоев и неполадок, нужно соблюдать требования, выдвигаемые к обслуживанию устройства:

  • осуществляйте проверку бака на на случай образования возможных повреждений — подтеки, ржавления и т. д.;
  • раз в несколько месяцев нужно проверять начальное давление газового пространства на соответствие расчетному показателю;
  • следите за целостностью мембраны. Если обнаружите какие-либо нарушения, то сразу замените ее;
  • если вы не эксплуатируете бак на протяжении длительного времени, то слейте из него воду и храните устройство в сухом месте.

Для того, чтобы осуществить проверку расширительного бака отопления, первым делом отключите его от системы отопления, затем опустошите его и к ниппелю газовой плоскости подсоедините манометр. Если показатели давления ниже того, что было установлено в процессе установки расширительного бака, то через этот же ниппель надо накачать бак компрессором.

Мембрана — важный элемент, поэтому ее проверкой не стоит пренебрегать. Если во время проверки давления газового пространства, после того как вы слили воду, через дренажный кран продолжает поступать воздух, а давление в газовой полости уменьшилось до атмосферного, то вывод очевиден -мембрана пробита.

Для осуществления замены этой детали, в первую очередь, нужно отсоединить бак от системы отопления, а затем дренировать его. На следующем этапе надо сбросить давление газовой полости через ниппель и демонтировать фланец мембраны и достать саму мембрану. После этого, проверьте внутреннюю часть корпуса на наличие загрязнений и коррозийных процессов. В случае обнаружения — промойте корпус водой и высушите.

Подводя итог, можно прийти к выводу, что расширительный бак является неотъемлемым звеном отопительной системы. Для того, чтобы устройство максимально эффективно функционировало, не стоит пренебрегать правилами установки и эксплуатации.

Нужен ли мне расширительный бак на мой водонагреватель?

Требуется ли для работы вашего водонагревателя расширительный бак бака горячей воды , зависит от типа вашей водопроводной системы. В домах есть открытая или закрытая водопроводная система водонагревателя, и если у вас последняя, ​​то вам понадобится расширительный бак, чтобы ваш водонагреватель работал.

В большинстве новых домов используется закрытая водопроводная система, а не открытая, поэтому вполне возможно, что вашему водонагревателю нужен расширительный бак. Ниже мы ответим на другие вопросы, например, что такое расширительный бак, какую роль он играет и т. д.

Что такое расширительный бак?

Расширительные баки являются компонентом водонагревателя. Бытовые расширительные баки очень похожи на небольшие пропановые баллоны с воздушным клапаном наверху и резьбовым соединением на дне. Обычно они размером с баскетбольный мяч, но могут быть намного больше для больших водонагревателей.

Для чего нужен расширительный бак?

Для поддержания работоспособности системы водонагревателя часто требуется расширительный бак. Как мы уже упоминали, водопроводная система бывает открытой или закрытой. В открытой системе водонагревателя любая вода, которая увеличилась в объеме и давлении из-за нагрева, свободно проходит из накопительного бака в линию подачи холодной воды, в конечном итоге проходя через городскую систему водоснабжения, если давление достаточно высокое.

В открытых системах водоснабжения ничто не препятствует повышению давления воды, поэтому давление в открытых системах равно давлению подачи.

Однако в закрытой системе водонагревателя вода не может расширяться сверх того, что позволяют клапаны в системе. Эти значения обычно включают контрольное значение, редукционный клапан, предотвращение обратного потока, смесительный клапан и иногда другие. Закрытая водопроводная система препятствует обратному течению воды, то есть она не попадет обратно в городскую сеть после попадания в трубопровод вашего дома.

Итак, для чего нужен расширительный бачок водонагревателя? В замкнутой системе водоснабжения расширительный бак горячей воды содержит повышенное давление и расширенную воду.

Расширительный бак устанавливается на трубу подачи воды водонагревателя и предназначен для компенсации теплового расширения воды, возникающего при нагревании воды. Расширительный бак предотвращает слишком высокое давление воды, тем самым защищая вашу систему водоснабжения от перегрева, повреждения или даже взрыва.

Без расширительного бака бака для горячей воды в закрытой водопроводной системе давление воды может нарастать и нарастать, становясь достаточно высоким, чтобы повредить клапаны, сантехнические приборы, трубы подачи и даже сам водонагреватель, вызвав утечку воды из водонагревателя и другие серьезные вред. Правильно установленный расширительный бак поглощает избыточное давление и предотвращает подобные проблемы.

Как долго они служат?

Существует множество переменных, которые делают прогнозирование ожидаемого срока службы расширительного бака трудным или даже невозможным. Качество бака, навыки специалиста по установке, качество воды и правильная накачка — все это влияет на то, как долго прослужит ваш расширительный бак. Некоторые резервуары служат всего два года, а другие — целых восемь.

Всегда доверяйте установку расширительного бачка квалифицированному специалисту и заменяйте его не позднее, чем через год после истечения срока гарантии на расширительный бачок. В противном случае вы можете столкнуться с большим ущербом от воды и без гарантии, чтобы помочь вам.

Гарантия на большинство расширительных баков составляет от одного до пяти лет, поэтому рассчитывайте заменять свой каждые два-шесть лет и всякий раз, когда вам нужно заменить водонагреватель.

Расширительный бак какого размера мне нужен?

Вам может быть интересно, как установить расширительный бачок водонагревателя, но вы не сможете сделать это, не зная, какой размер вам нужен. Размер необходимого расширительного бака зависит от размера вашего водонагревателя. Чем больше водонагреватель, тем больше должен быть расширительный бак. Не существует варианта «один размер подходит всем».

Необходимо учитывать два фактора: мощность вашего водонагревателя (которая обычно указана на заводской этикетке водонагревателя) и давление воды в доме (которое измеряется в фунтах на квадратный дюйм и обычно определяется по счетчику воды в вашем доме). манометр).

После того, как вы определили мощность вашего водонагревателя и давление воды в доме, вы можете найти подходящий расширительный бак, используя графики размеров или проконсультировавшись с лицензированным сантехником. Обычно расширительный бак на 2 галлона работает с водонагревателем емкостью от 40 до 60 галлонов и давлением от 40 до 50 фунтов на квадратный дюйм. фунтов на квадратный дюйм

Если вам интересно , как установить расширительный бак водонагревателя, поговорите со своим сантехником, чтобы получить точную информацию для вашего конкретного водонагревателя.

Не ждите, пока обрушится вода

John C. Flood готов ответить на ваши вопросы, предложить вам качественные услуги и всегда предоставить лицензированных, обученных специалистов для всех ваших сантехнических проектов. Если вам нужен кто-то, кто продиагностирует вашу водопроводную систему, определит, какой расширительный бак вам нужен, или установит расширительный бак, не стесняйтесь обращаться к нам за дополнительной информацией.

Мы даже предлагаем скидку 75 долларов на любую установку водонагревателя.

Никогда не стоит ждать, пока произойдет повреждение водой, чтобы вызвать профессионала для осмотра вашей водопроводной системы.
