Прокладка кабеля без гофры — 6 причин почему нельзя. На потолке, в стене, под штукатурку.
Каждый, кто сталкивается с монтажом электропроводки в доме, обязательно задается тремя вопросами:
- нужна ли гофра на потолке
- нужна ли гофра в стенах
- и третий, самый главный, а можно ли прокладывать кабель вообще без гофры
Гофра в стенах
Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:
Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.
Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:
То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.
А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:
И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.
Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре — нужно.
При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.
Деформация стен
Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.
Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.
Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.
Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?
Сменяемость электропроводки
Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.
Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.
И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.
Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.
Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.
Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.
На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.
А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).
Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.
Следы от кабеля на обоях
Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.
Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.
Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.
Причем эффект может сказаться не сразу, а лет через 10-15.
Кроме этого, не забывайте:
- об увеличении естественных утечек тока голого кабеля под штукатуркой
- и про возможное влияние компонентов штукатурки на изоляцию
Гофра на потолке
Сторонники прокладки эл.проводов по потолку без защиты приводят три довода:
- монтаж кабеля на потолке без гофры допускается
- экономит кучу денег
- экономит время на саму работу
При этом практически всегда имеется в виду прокладка кабелей в пучках.
А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.
То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.
В итоге, получается нереализованный запас мощности на розетках, либо кабелях.
Наведенное напряжение
Наведенное напряжение это верный спутник проложенных пучками проводов. Оно может негативно сказаться на работе недорогих светодиодных ламп, вызвав подсвечивание, либо мерцание.
В этом случае неискушенному пользователю придется вызывать специалиста, чтобы разобраться с непонятным для него явлением. А за каждый вызов нужно платить.
Хотя конечно можно попытаться глубоко вникнуть в проблему и разобраться самому.
Поэтому один раз сэкономив на гофре у одного мастера, приготовьтесь платить в дальнейшем другим, либо тратиться на переделки и самостоятельную модернизацию.
Способ крепления
При прокладке без гофры, кабель как правило крепится стяжками, либо дюбель хомутами, имеющими в своем составе эти самые стяжки.
Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.
Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.
Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.
А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.
Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.
Преимущества
Коротко подытожим основные преимущества гофрированной трубки и ее применение:
- удобство крепежа
Присоединение и отсоединение трасс делается по щелчку.
- уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)
- защита от внешних воздействий
- сменяемость проводки
- читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробках
- полное соблюдение нормативно технической документации
Какой же вывод сделать из всего вышесказанного?
Прокладывать эл.
проводку без гофры действующие правила однозначно не запрещают.
Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.
Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.
Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.
Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.
Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.

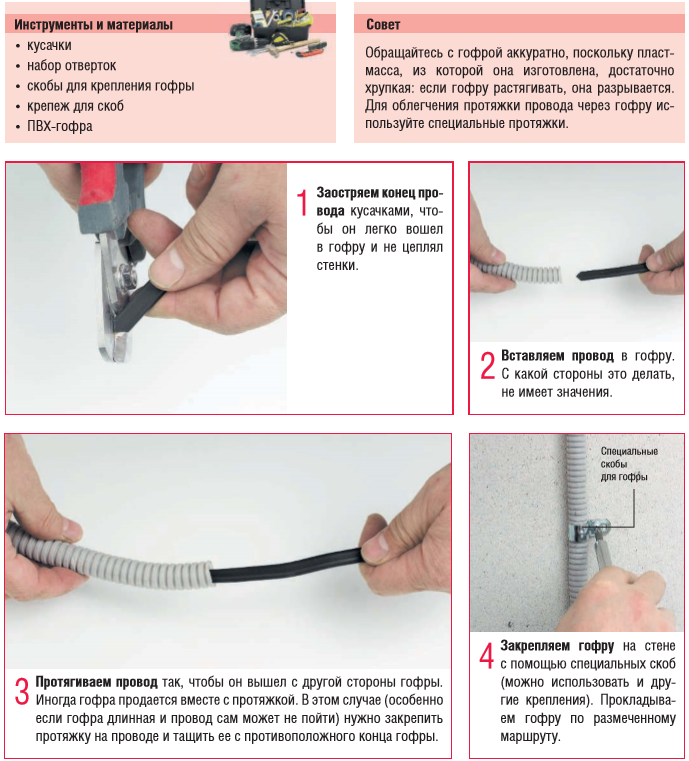

Как затянуть кабель в гофру правильно
Гофра для кабеля – это гофрированная труба с переменным поперечным сечением, в которой большое сечение (утолщенные стенки) чередуется с малым сечением (тонкие стенки).
Для прокладки кабеля обычно используются трубы из ПВХ (поливинилхлорида), ППР (полипропилена) или ПНД (полиэтилена). В трубу заводом-изготовителем помещается протяжка – тонкая стальная проволока, позволяющая затянуть кабель в трубу. Такая конструкция обеспечивает гибкость и прочность трубы и беспроблемную работу проводки. Гофрирование отличается универсальностью, так как подходит для различных типов проводов или кабелей, что дает надежную защиту от механических повреждений и попадания влаги. Также гофра из ПВХ защищает провод от возгорания, поскольку обладает свойством самозатухания. Благодаря повышенной прочности кабеля в гофре, он широко применяется при прокладке коммуникаций в бетоне, земле или на открытом воздухе: полиэтиленовая труба устойчива к перепадам температур и воздействию ультрафиолетовых лучей.
Зачем нужна гофра для кабеля?
Благодаря своим преимуществам гофрированная труба широко применяется в строительных, сантехнических и электротехнических работах. Монтаж кабеля в гофре чаще всего осуществляется при проведении электропроводки в конструкциях из гипсокартона, а также в стяжке пола, в условиях монтажа на открытом пространстве и в производственных помещениях (гараж, склад, сарай и т.
п.). Также гофротруба использетсят во время электромонтажных работ в деревянных домах. Гофрированная труба обеспечивает надежную защиту электрокабеля от механических, термических воздействий, осадков и ультрафиолета.
Какой бывает гофра для кабеля?
Гофра для кабеля и электрических проводов чаще всего изготавливается из пластика и металла. Пластиковая гофротруба обладает отличными электроизоляционными свойствами, что отменяет необходимость в заземлении, небольшим весом и пластичностью. Гибкость трубы позволяет прокладывать криволинейные трассы без дополнительных поворотных элементов, а благодаря стойкости пластика не требуется дополнительная защита, как металлическим трубам.
Платисковая гофра может быть полипропиленовой (ППР), по цвету такая гофра обычно синяя, материал обладает свойством самозатухания, он не поддерживает горение. Гофра из полипропилена отличается повышенной водостойкостью, поэтому может использоваться для прокладки кабеля на улице или в помещениях с повышенной влажностью.
Предназначена для прокладки электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, выполненных изолированными проводами, шнурами или кабелями.
Гофра для кабеля из ПВХ, поливинилхлорида, по цвету — серая, также обладает свойством самозатухания, что препятствует распространению огня, ее допускается применять по слабогорючим основаниям при устройстве открытой проводки в случае использования кабельно-проводниковой продукции с индексом «нг»,но не отличается водостойкостью, применяется только в сухих помещениях.
Гофрированная труба из полиэтилена низкого давления (ПНД)
эксплуатируется в довольно широком температурном диапазоне (-40°С – +90°С), а монтировать ее можно до -25°С. Материал устойчивее к воздействию ультрафиолета и предпочтительней ПВХ при эксплуатации в уличных условиях. Такая гофротруба используется для скрытой проводки в несгораемых конструкциях, в монолитном домах, в качестве защитного кожуха металлопластиковых труб при прокладке трасс водоснабжения внутри строительных конструкций, при закладке в бетонную стяжку, в том числе для размещения датчиков «Теплого пола», для прокладки и эксплуатации охранно-информационных коммуникаций при аномально низких и высоких температурах.
Металлическая гофротруба изготавливается из оцинкованной или нержавеющей стали. Также существует металлическая гофра с полимерным покрытием, она обладает лучшими характеристиками по защите от пыли и попадания влаги. Такую защитную оболочку еще называют металлополимерной. Металлическая гофра позволяет прокладывать электропроводку внутри легковоспламеняющихся конструкций, защищая их от возгорания. Идеально подходит для прокладки проводки в деревянных домах, а также зданиях с перекрытиями из древесины. Гофрированный металлорукав очень легко гнется без всяких приспособлений, не нарушая своего проходного сечения, а также не вызывая микротрещин и механических напряжений в металле.
Какой кабель затягивается в гофру?
Главное требование к кабелю заключается в том, что его обмотка должна быть выполнена из негорючего материала (маркировка нг-Ls). Качественная ПВХ-пленка имеет достаточно высокую пожаробезопасность, а значит заискрившая проводка вряд ли сможет устроить возгорвние.
Но если проводка сильно нагреется или будет искрить достаточно долго, то в пленке могут проплавиться дыры, и кабель закоптит всю комнату. Вспыхнуть и устроить пожар может лишь низкокачественная китайская пленка. Продукция европейских брендов, имеющая соответствующие сертификаты, имеет склонность к самозатуханию, поэтому поддерживать горение не сможет. Также важно учитывать мощность и нагрузку на гофрокабель.
Таблица соответствия размеров кабеля ВВГ и гофротрубы, трубы жесткой, металлорукава.
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
| Кабель ВВГ 2х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Кабель ВВГ 2х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 2х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 2х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
Кабель ВВГ 3х1. 5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Кабель BBГ 3х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 3х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 3х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель ВВГ 4х1.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 4х2.5 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 4х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 4х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель ВВГ 4х16 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель ВВГ 4х25 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель ВВГ 4х35 | Труба жесткая 63 | Металлорукав 50 | |
| Кабель ВВГ 4х50 | Труба жесткая 63 | Металлорукав 63 | |
Кабель ВВГ 5х1. 5 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 5х2.5 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 5х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 5х6 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель ВВГ 5х10 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель ВВГ 5х16 | Труба жесткая 50 | Металлорукав 50 | Гофротруба ПВХ 50 |
| Кабель ВВГ 5х25 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель ВВГ 5х35 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель ВВГ 5х50 | Труба жесткая 63 | Металлорукав 80 |
Таблица соответствия размеров кабеля АВВГ и гофротрубы, трубы жесткой, металлорукава.
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
| Кабель АВВГ 2х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 2х4 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 2х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 2х16 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 3х4 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х16 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
Кабель АВВГ 3х4+1х2. 5 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х6+1х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х10+1х6 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х16+1х10 | Труба жесткая 40 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х25+1х16 | Труба жесткая 50 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель АВВГ 3х35+1х16 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель АВВГ 3х50+1х25 | Труба жесткая 63 | Металлорукав 50 | |
| Кабель АВВГ 3х70+1х35 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 3х95+1х50 | Металлорукав 63 | ||
| Кабель АВВГ 3х120+1х70 | Металлорукав 80 | ||
Кабель АВВГ 4х2. 5 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 4х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 4х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 4х16 | Труба жесткая 40 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 4х25 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель АВВГ 4х35 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель АВВГ 4х50 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 4х70 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 4х95 | Металлорукав 80 | ||
| Кабель АВВГ 4х120 | Металлорукав 80 |
Таблица соответствия размеров провода ПВС и гофротрубы, трубы жесткой, металлорукава.
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
| Провод ПВС 2х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ПВС 2х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 2х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 2х1.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 2х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 2х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 3х0.5 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
Провод ПВС 3х0. 75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 3х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 3х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 3х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 3х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 3х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 4х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ПВС 4х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 4х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 4х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
Провод ПВС 4х2. 5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 4х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 5х0.5 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 5х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 5х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 5х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 5х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 5х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 5х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
Таблица соответствия размеров провода ШВВП и гофротрубы, трубы жесткой, металлорукава.
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
| Провод ШВВП 2х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 2х0.75 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 2х1 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 2х1.5 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ШВВП 2х2.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ШВВП 2х4 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 25 |
| Провод ШВВП 2х6 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
Провод ШВВП 3х0. 75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ШВВП 3х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ШВВП 3х1.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ШВВП 3х2.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х4 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
Сколько кабелей можно затянуть в одну гофру?
Все зависит от диаметра гофротрубы. Приблизительный подсчет, сколько кабелей можно проложить в одной гофре: при диаметре 16 помещается 3 кабеля, если он равен 20, поместится 4-5, а диаметр более 25 вмещает 5-6 кабелей.
Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.
Как протянуть кабель в гофру вручную?
Если Вы протягиваете кабель в гофротрубу первый раз, то бывает сложно понять, как правильно провести провод через трубу, гофрированную для электропроводки. Ниже приведен алгоритм, который поможет справиться с этой задачей. Сначала необходимо измерить нужную длину и нарезать трубу, затем бокорезами нарезать проволок. Далее следует удерживать протяжку, чтобы он не потерялась в трубе, сделать плотный жгут. Жгут, проводимый в гофру, необходимо прикрепить к металлической протяжке, а стыки обмотать изоляционной лентой.
После размещения проводки, гофрированную трубу фиксируют через каждые 20 см специальными крепежными элементами. Зажимы сначала крепятся на гофру, а потом и к поверхности. Для протягивания кабеля через гофру используется специальное приспособление.
Ошибки при затяжке кабеля в гофру
Самыми распространенными ошибками, допускаемыми при прокладке кабельных сетей, протянутых внутрь гофры, являются следующие.
- Создание острых углов. Нужно прокладывать трассы таким образом, чтобы угловые переходы были гибкими, нельзя допускать острых углов на поворотах, это приведет к повреждению гофротрубы и кабеля.
- Для увеличения длины не используются специальные комплектующие. Когда нужно сделать более длинным целостный отрезок проводки, нужно пользоваться тройниками, транзитными коробками и муфтами.
- Гофра соединена с помощью изоленты. По ПУЭ недопустимо соединять между собой 2 гофрированные трубы с помощью изолирующей ленты, для этого существуют соединительные комплектующие. Это касается поворотов, углов, середины длинного участка.
- Проложена одна гофра, в которую протянуто несколько линий из силовых кабелей. Согласно ПУЭ, правильно, когда каждая кабельная силовая линия протягивается в отдельную гофрированную трубу. Сразу несколько проводников прокладывать в гофре недопустимо.
Купить готовый кабель в гофре
Часто удобнее купить готовый кабель в гофре, чем протягивать его самостоятельно, потратив на это много времени и средств.
Вам не придется закупать отдельно гофру и кабель, заниматься достаточно сложным монтажом и тратить деньги на специальные инструменты и приспособления, наш кабель уже профессионально смонтирован и готов к работе прямо сейчас.
Важный компонент электроустановок
Гофрированная труба представляет собой гибкий трубчатый продукт, который используется в различных электроустановках. Наш неметаллический гофрированный кабелепровод в основном изготовлен из материала PA и предназначен для защиты электропроводки и кабелей. Этот продукт становится все более популярным в последние годы из-за его многочисленных преимуществ и универсальности.
Гибкость
Одной из главных особенностей гофротруб является их гибкость. Кабелепровод спроектирован таким образом, что может изгибаться и изгибаться, что упрощает его установку в различных областях применения. Это делает его идеальным выбором для электрических установок в ограниченном пространстве или в местах, где проводку или кабели необходимо прокладывать в обход препятствий.
Кроме того, гибкость кабелепровода позволяет устанавливать его в приложениях, где необходимо перемещать проводку или кабели, например, в автомобильной или морской технике.
Долговечность
Еще одной особенностью гофротрубы является ее долговечность. Кабелепровод предназначен для работы в различных условиях окружающей среды, включая экстремальные температуры, влажность и воздействие ультрафиолета. Это делает его пригодным для использования на открытом воздухе, где он подвергается воздействию элементов. Кроме того, кабелепровод устойчив к ударам и раздавливанию, что делает его идеальным для использования в местах, где он может подвергаться физическим нагрузкам или повреждениям.
Простота установки
Гофротруба также известна простотой монтажа. Кабелепровод легкий и простой в обращении, что делает его идеальным для установки одним человеком. Трубопровод можно обрезать до нужной длины, и его можно легко закрепить на месте с помощью фитингов и хомутов. Кроме того, кабелепровод доступен в различных размерах и цветах, что позволяет легко подобрать кабелепровод в соответствии с конкретными потребностями применения.
Хорошие электрические характеристики
Еще одной характеристикой гофрированного трубопровода являются его электрические характеристики. Кабелепровод обеспечивает превосходную защиту электропроводки и кабелей, помогая предотвратить попадание влаги и других загрязнений. Канал также помогает предотвратить излучение электромагнитных помех, которые могут вызвать проблемы в чувствительном электронном оборудовании. Кроме того, кабелепровод обеспечивает превосходную механическую защиту, помогая предотвратить повреждение проводки или кабелей.
Экологическая устойчивость
Гофрированные трубы также известны своей экологической устойчивостью. Трубопровод изготовлен из материалов, пригодных для вторичной переработки, что делает его экологически безопасным выбором для электроустановок. Кроме того, кабелепровод изготавливается с использованием процессов, которые являются энергоэффективными, что снижает углеродный след продукта. Трубопровод также легко утилизировать, поскольку он может быть переработан или утилизирован экологически безопасным способом.
В заключение отметим, что гофрированные трубы являются важным компонентом электроустановок. Кабелепровод обеспечивает превосходную защиту электропроводки и кабелей, является гибким и прочным, простым в установке и экологически безопасным. Независимо от того, прокладываете ли вы электропроводку или кабели в жилом, коммерческом или промышленном помещении, гофрированный кабелепровод — идеальный выбор для вашего применения. Свяжитесь с нами в ближайшее время, чтобы делать покупки.
Что такое гофрированный трубопровод? — АэросСША
Защита кабелей и проводов должна сочетать множество функций для оптимальной работы. Одной из наиболее распространенных проблем защиты кабелей является потребность в гибкости. Вот почему AerosUSA поддерживает огромный ассортимент гофрированных труб для любой отрасли.
Гофрированные трубы
имеют ребра, которые позволяют легко сгибать их без ненужного напряжения. Гофрирование позволяет кабелепроводу изгибаться по углам и в людных местах, защищая кабели.
Этот метод можно использовать для создания трубок из полиамида, нейлона или даже полиуретана. AerosUSA обслуживает компании, которые работают в самых суровых и специализированных промышленных условиях, и мы являемся одним из ведущих поставщиков гофрированных труб в Северной Америке.
Просмотреть гофрированный рукав
Содержание
Гибкая гофрированная пластиковая трубка
— одна из самых распространенных разновидностей трубопроводов. Благодаря гофрированной конструкции его можно использовать для придания гибкости различным материалам, в том числе:
Полиуретан/ПУ
Гибкая гофрированная труба из полиуретана
подходит для многих применений и широко используется благодаря естественным преимуществам материала. Водостойкий полиуретан устойчив к коррозии, истиранию, химическим повреждениям, устойчив к микробам и обладает выдающимися качествами при низких температурах. Легкая конструкция облегчает обрезку для идеальной установки. Полиуретановый кабелепровод — отличное решение для легких работ.
Полипропилен/ПП
Обладая полукристаллической структурой, полипропилен является гибким даже по стандартам пластика. Гофрированная гибкая неразрезная полипропиленовая труба обладает отличными изоляционными свойствами, что делает ее идеальной для защиты электропроводки. Его прочная конструкция, химическая стойкость и огнестойкость обеспечивают защиту в суровых условиях. Полипропиленовый кабелепровод также может быть разделен для легкой защиты при модернизации.
Полиамид/нейлон
Самозатухающий и нетоксичный гофрированный нейлоновый гибкий рукав является отличным методом защиты кабеля в зонах, связанных с пожароопасностью. Помимо устойчивости к проникновению жидкостей и газов, он обладает высокой устойчивостью к растворителям и кислотам. Нейлоновый гибкий кабелепровод легкий, но прочный, что позволяет использовать его в сложных промышленных установках, таких как защита кабелей машин.
AerosUSA закупает лучшие гофрированные трубы
AerosUSA предлагает широкий выбор гофрированных труб различных размеров для клиентов из различных отраслей.
