Зачем нужны датчики движения: Что такое датчик движения и для чего нужен

Что такое датчик движения и для чего нужен

Что такое датчик движения и для чего он

Различные охранные системы, предназначенные для обеспечения безопасности, а также освещение со специальным таймером, который регулирует расход электричества, не могут обойтись без использования датчиков движения.

Так, датчиком движения называется устройство, которое позволяет следить за передвижением объектов, в частности – людей, и своевременно передавать данные о передвигающихся объектах в так называемую электронную систему. Этот прибор помогает автоматизировать функции электроприборов и камер видеонаблюдения.

Датчики движения применяют в качестве охранных систем для защиты той или иной территории, для управления автоматическим освещением (в целях комфорта и экономии электричества), в системе «умный дом».

Принцип действия датчика движения

Принцип действия датчика движения основан на пересечении излучений. Так, по принципу работы с сигналом, различают три типа сенсоров: прерывающие, пассивные, отражающие.

•
  Прерывающие: это самая простая по реализации технология. Она основывается на излучателе, в качестве которого выступает лазерный луч, и приемнике. Пока фотодатчик фиксирует излучение – прибор в состоянии покоя. При пересечении луча движущимся объектом – устройство подает сигнал. Технология имеет существенный недостаток – одиночный луч достаточно просто обойти.

•
  Пассивные датчики движения имеют чувствительные сенсоры, которые улавливают волны от других предметов. Они являются самыми недорогими и простыми в эксплуатации. Их минус – они способны улавливать только живые объекты.

•
  Принцип работы отражающих датчиков заключается в том, что излучатель отправляет рассеянный или концентрированный сигнал (зависит от выбора заказчика). Если на пути сигнала нет препятствий, датчик остаётся в состоянии покоя, а если есть, то он отразит излучение. В этот момент приемник переведёт сенсор в состояние тревоги. К плюсам такого типа датчиков относятся: удобная система настройки, широкий угол обзора.

Виды датчиков: их достоинства и недостатки

•
  Инфракрасные датчики позволяют обнаруживать перепады теплового излучения объектов, которые присутствую в их зоне работы. Преимуществами такого типа датчиков являются: лёгкость в использовании, устойчивость к звукам и вибрациям, удобная и точная настройка параметров, невысокая чувствительность к внезапным изменениям вокруг, а также абсолютная безопасность для объектов. Инфракрасный датчик срабатывает именно на движение теплового пятна, не реагируя на нетеплокровные предметы типа робота-пылесоса или двигающейся шторы. Из отрицательных сторон можно отметить не слишком широкую зону охвата (до десяти метров), плохую работу на ветру, возможные сбои в работе при слишком высоких/низких температурах. Но один из самых существенных недостатков в том, что инфракрасный датчик не обнаруживает передвижение скрытых за стеной объектов. Этот тип находит своё применение в системе «умного дома», а также для более экономной системы освещения в подъездах, дворах, лестничных площадках.

•
  Микроволновые датчики предлагают потребителям расширенный функционал и имеют множество сфер применения. Устройства такого типа определяют перемещающиеся объекты при помощи транслируемых ими электромагнитных волн высокой частоты, функционируя по принципу локации СВЧ излучения на процесс отражения. Это устройство может внутри или снаружи управлять освещением, нередко применяется в целях управления бытовой электроникой и сигнализацией. Поскольку микроволновые датчики движения изготовлены из пластика, они безопасны при возгораниях. Ещё одна положительная сторона в том, что этот тип датчика умеет распознавать объекты даже через препятствия (например, тонкие стены), поэтому его можно очень удобно прятать в помещении. Среди минусов: возможность ложной реакции, небезопасность волн датчика для человека, завышенная цена.

•
  Ультразвуковые устройства применяются для включения освещения или вентиляции в автоматическом режиме. Это не только обеспечивает комфорт и упрощает жизнь людей, но и значительно экономит электрическую энергию. Такой тип датчиков функционирует по принципу излучения, восприятия и анализа ультразвуковых волн, отображающихся от располагающихся в области охвата объектов. Плюсы УЗ датчиков: они проявляют «чувствительность» к любым объектам вне зависимости от материалов, могут работать в любых условиях окружающей среды, обеспечивают бесперебойную работу за счёт проводного питания, а также не реагируют на природные явления. Однако ультразвуковое устройство может не отреагировать на очень медленные колебания и отрицательно сказаться на животных, которые улавливают ультразвук.

•
  Комбинированные датчики движения – самый дорогостоящий и функциональный тип, который сочетают в себе сразу несколько технологий считывания перемещающихся объектов. Одна из самых результативных моделей – это датчик, который объединяет инфракрасный тип и микроволновый тип. Комбинированный датчик проявляет мгновенную реакцию и минимальную вероятность ложного реагирования.

•
  Ещё один вид датчиков движения – акустический. Это устройство позволяет обнаружить посторонние шумы. Для того, чтобы его работа была эффективной, нужно установить пределы шума и включить фильтры, которые исключат ложное реагирование. Прибор создает в пространстве безопасное электрическое поле, поэтому на его установку не нужно разрешение. Чаще всего акустический датчик нужен для обнаружения разбивания окон. Плюсы: абсолютная безопасность, возможность контролировать сразу несколько окон. Недостатки: высокий риск ложного срабатывания, ограниченный диапазон действия.

Как выбрать

Зная основные параметры датчиков и разбираясь в маркировке, вы сможете самостоятельно выбрать датчик движения для своих целей:

•
  Первый показатель, который вы должны уметь расшифровывать – это степень защиты IP. Параметр обозначается двумя цифрами. Рынок электроприборов реализует различные датчики, каждый из которых подходит для тех или иных условий использования. Итак, первая цифра IP символизирует защиту от проникания вглубь устройства твёрдых предметов и пыли, а вторая – защиту от влаги. Таким образом, если вы выбираете датчик для офиса или дома, со своими задачами справится прибор с маркировкой IP20, где «2» говорит о том, что корпус обеспечит защиту от контакта с посторонними предметами, а «0» – нулевой показатель влагозащищённости, то есть её отсутствие. Для комнат, где предполагается контакт с влагой (например, ванная комната), необходимо приобретать датчик движения с маркировкой IP44.

•

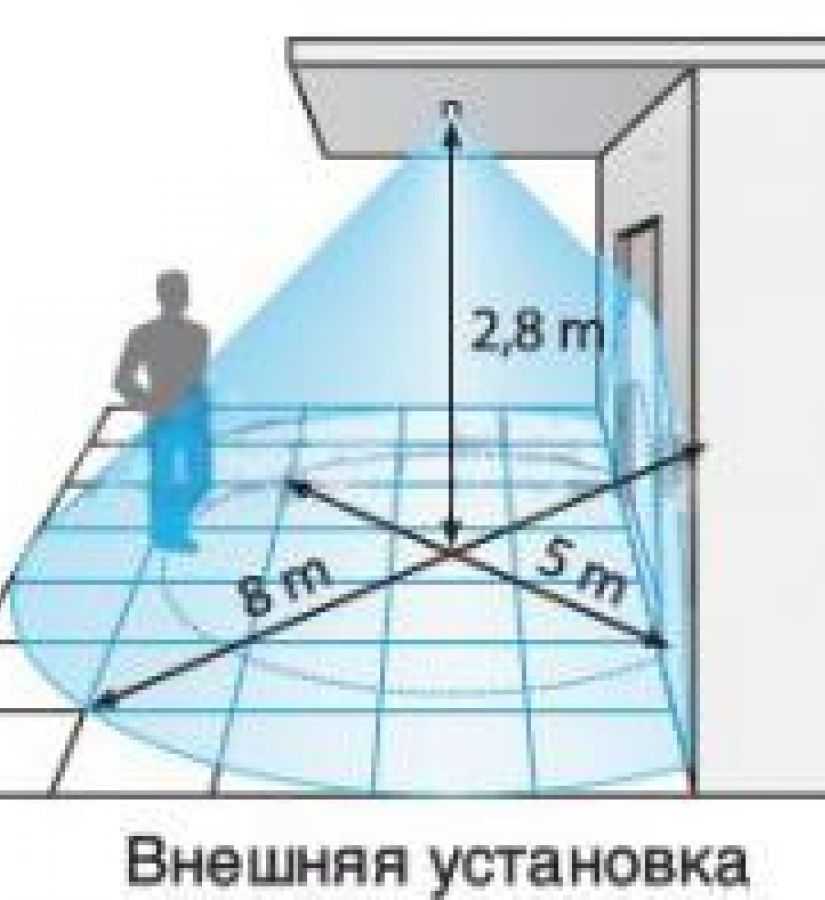

  Следующий параметр – это его диаграмма направленности. Обязательно проанализируйте геометрию пространства перед покупкой защитного устройства. Зачастую датчик может на находить те или иные объекты движения именно по причине ошибочно выбранной зоны его расположения. Обязательно проведите замеры, чтобы определить необходимый угол обзора и максимальную дистанцию, на которой датчик сможет уловить передвигающиеся объекты. На представленном ниже рисунке вы можете увидеть осветлённая область, которая показывает общую зона обзора датчика, а белая пунктирная линия показывает область точной фиксации движения.

Угол обзора измеряется в градусах и может составлять от 60 до 360°С в области потолка, 15-20°С в области стены. Для уличных устройств угол обзора составляет более 180°С, поскольку такие датчики применяются для широкого охвата территории.

Помните, что ключевым условием для эффективной работы датчика является правильное место его размещения. Если датчик устанавливает в целях освещения, то важно вмонтировать его в том промежутке, где человек входит и попадает в неосвещённый, темный участок. При перемещениях человека свет должен гореть во всех областях помещения, пока человек не выйдет из него.

Установка датчиков движения

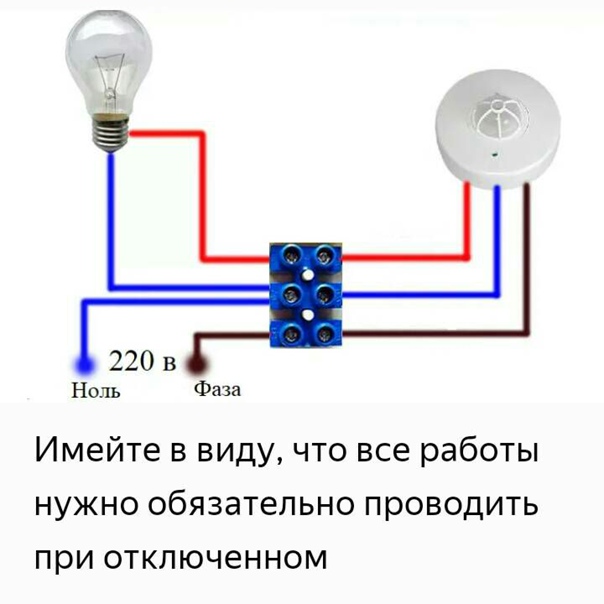

При подключении датчика важно понимать один ключевой момент. Если вы хотите управлять посредством датчика движения осветительными приборами (или одним прибором), они должны быть подключены в обособленный кабель.

Непосредственно в подключении нет ничего сложного. Первое, на что нужно обратить внимание, — количество проводов. Если датчик оснащён четырьмя проводами, значит он имеет два входных провода (фаза и ноль) и два выходных. В таком случае необходимо к входным проводам подключить электропитание, а к выходным – сам осветительный прибор.

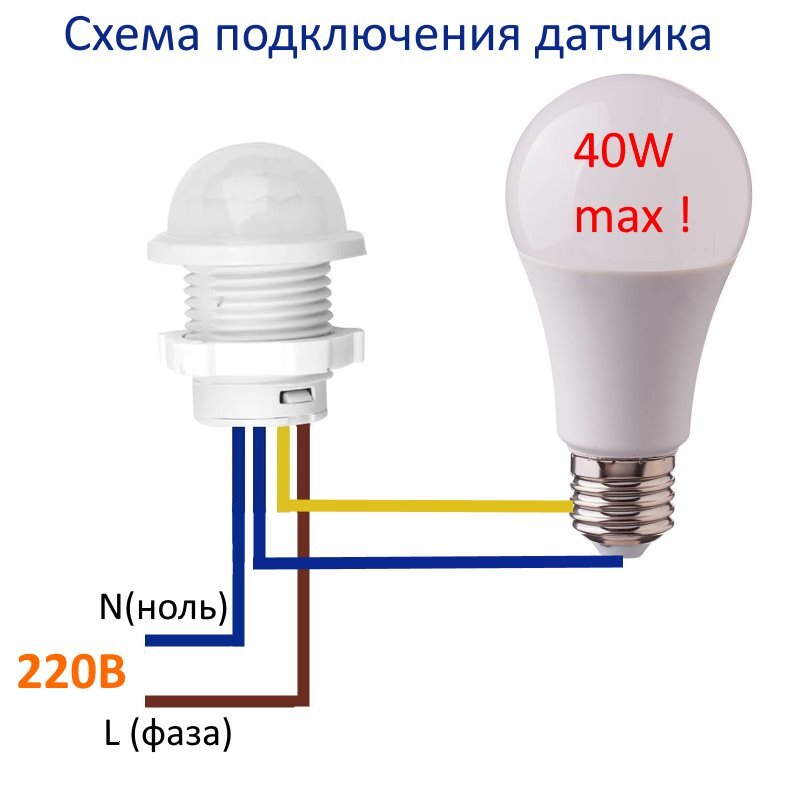

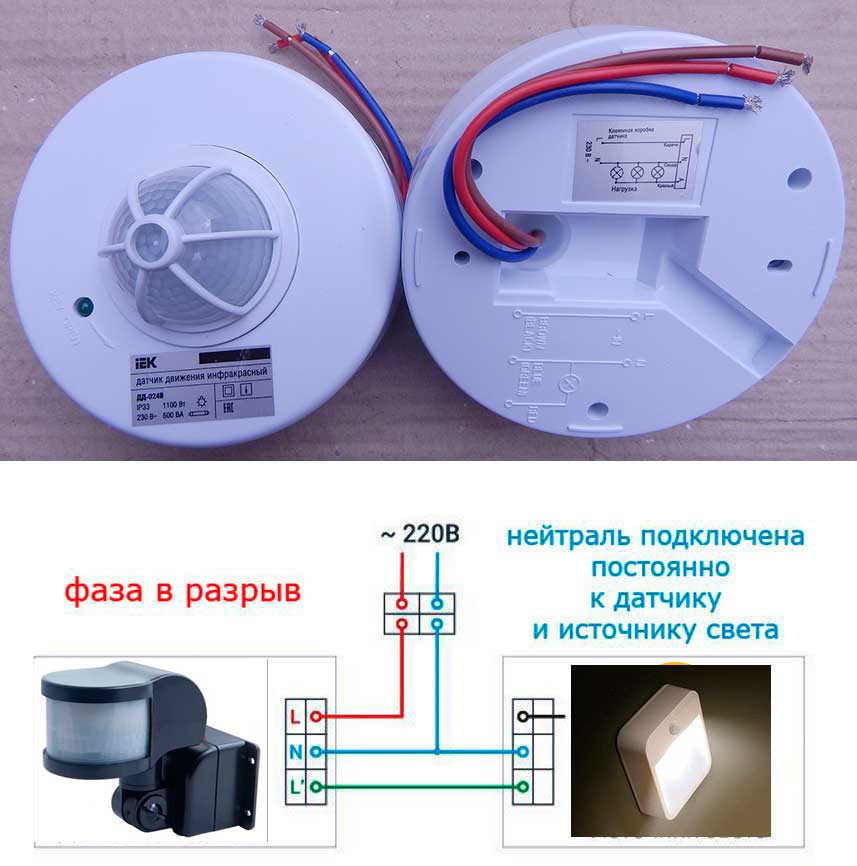

Если перед вам трёхпроводной датчик движения, значит один провод является выходным, а другие два – входными. Тогда осветительный прибор подключается к выходной фазе и к входному нулю.

Как различить провода между собой? Каждый провод имеет традиционной цветовое обозначение, которое поможет разобраться в подключении:

•
  Входную фазу означает провод сиреневого или коричневого цвета

•
  Нулевой провод окрашен в синий цвет

•
  Выходящая фаза представляет собой провод красного цвета

 Так, по месторасположению приборов есть модели:

•
  Корпусные датчики, которые применяются для наружного использования

•
  Настенные датчики охватывают определённую часть территории

•
  Датчики, которые устанавливаются на потолке – устройство сканирует более широкую зону, охватывая весь периметр по окружности.

Если вам нужно установить датчик на кухне, обязательно проверьте, что попадает в зону его обзора. Дело в том, что различные нагревательные приборы не позволят устройству функционировать нормально. Например, если под угол обзора датчика попадает чайник, тогда при каждом его закипании будет автоматически включаться свет, что, согласитесь, не очень удобно.

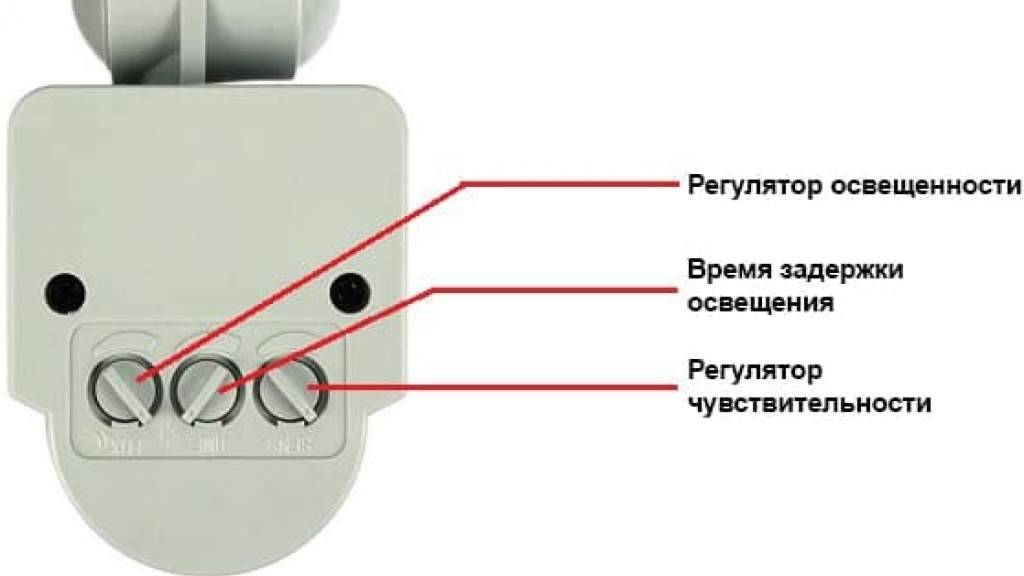

Настройка самих датчиков производится по трём параметрам.

•
  Уровень освещённости измеряется в люксах (LUX). Это тот предел освещенности, когда датчик движения либо начинает, либо перестаёт срабатывать. Грамотная настройка позволит сделать так, чтобы свет не включался автоматически в светлое время суток. Этот пункт можно легко установить вручную. Просто дождитесь времени, когда вам необходимо включить свет, и с помощью регулятора найдите на шкале такое положение.

•
  Следующий пункт настройки – уровень чувствительности или SENS. Этот параметр определяет дальность, на которой он сможет распознать перемещающиеся объекты. На рисунке ниже показано, когда датчик имеет самую высокую чувствительность, а когда – наименьшую.

• Следующий важный параметр – это поворотный механизм, который показывает время отключения и обозначается как «TIME». Это тот период времени, который показывает, через сколько минут освещение выключится в автоматическом режиме после остановки какого-либо движения в сканируемой датчиком области. Этот промежуток может быть разным – от одной до десяти минут в зависимости от прибора.

Что такое датчики движения и зачем они нужны ?

В этой статье я расскажу о том, что такое датчик движения, какие они бывают и чем отличаются друг от друга. Мы обсудим области применения, преимущества и недостатки, ну и конечно правила выбора, установки и использования этих устройств.

Для удобства навигации по статье, я подготовил её сводный план, все ссылки по главам активные.

Но я, все же, советую читать всю информацию подряд, обещаю, будет интересно и познавательно. Потратив всего 5 минут своего времени, вы узнаете все о датчиках движения, а перейдя по ссылкам, сможете погрузиться в необходимые детали.

I.Что такое датчик движения?

    • Объяснение, что такое датчик движения и для чего он используется;

II. Разновидности датчиков движения

    • Описание основных типов датчиков движения: инфракрасный, микроволновый и ультразвуковой;

    • Что видит датчик движения — Объяснение принципа работы каждого типа датчиков;

III. Применение датчиков движения

    • Для чего нужен датчик движения в доме: Обзор возможных областей применения датчиков движения: домашняя безопасность, автоматическое управление освещением и климатическими системами, автоматические двери и ворота, видеонаблюдение и т.д.;

    • Для чего нужен датчик движения в квартире или доме: Подробное описание использования датчиков движения в каждой из областей;

IV. Преимущества и недостатки датчиков движения

    • Основные преимущества датчиков движения: Обсуждение основных преимуществ датчиков движения: экономия электроэнергии, повышение безопасности, удобство использования и т.д.;

    • Основные недостатки датчиков движения: Рассмотрение основных недостатков датчиков движения: ложные срабатывания, сложность установки и настройки, ограниченный угол обзора и т.д.;

V. Как выбрать датчик движения

    • Советы по выбору датчика движения: учитывать цену и качество, определить область применения, выбрать правильный тип датчика, рассмотреть функциональность и т.д.;

    • Как установить датчик движения;

VI. Заключение

    • Подведение итогов и резюме основных преимуществ и недостатков датчиков движения;

    • Рекомендации по правильной установке и использованию датчиков движения;

Датчики движения — это электронные устройства, предназначенные для обнаружения движения в определенном радиусе или зоне.

Они могут быть установлены как внутри помещений, так и снаружи и их работа может быть основана на разных физических принципах, в зависимости от типа датчика и его конструкции.

Датчики движения используются для обнаружения движения в определенной зоне и передачи сигнала на управляющее устройство или сигнальную систему. Вот, что о них говорит википедиа.

Они широко применяются в различных сферах, включая домашнее и коммерческое использование, могут использоваться для автоматического включения и выключения света, систем охранной сигнализации, управления системами кондиционирования воздуха и т.д.

Чаще всего встречаются датчики движения трех типов, работа которых основана на разных физических принципах.

Каждый из описанных ниже устройств имеет свои преимущества и недостатки и я советую обязательно изучить их, прежде чем приобретать то или иное устройство, ведь для разных условий использования, идеально подойдет не каждый вариант.

Инфракрасный датчик движения

Одним из наиболее распространенных типов датчиков движения является пассивный инфракрасный (PIR) датчик. Инфракрасные датчики движения работают на основе излучения инфракрасного света.

Они имеют пару элементов — эмиттер (выпускает инфракрасный свет) и детектор (воспринимает отраженный инфракрасный свет).

Когда в зоне действия PIR-датчика происходит движение, устройство регистрирует изменения тепловой карты и генерирует электрический импульс, который затем может быть использован для управления другими устройствами. PIR-датчик обычно имеет две области детектирования, которые могут быть сконфигурированы для обнаружения движения в горизонтальной и вертикальной плоскостях.

Такие устройства обычно используются в домашних системах безопасности, для автоматического включения света и других устройств при обнаружении движения.

Микроволновый датчик движения

Другой тип датчика движения — микроволновой датчик, он использует микроволновое излучение для обнаружения движения объектов в своей зоне действия.

Такие устройства отправляют короткие импульсы микроволн и затем измеряют время, которое требуется для отраженного сигнала, чтобы вернуться к датчику. Когда датчик обнаруживает изменение в отраженных волнах (меняется время ответа), он генерирует электрический сигнал, который может быть использован для управления другими устройствами.

Микроволновые датчики движения обычно используются в системах безопасности для обнаружения движения на открытом воздухе или в больших помещениях, там, где нельзя использовать ИК, из-за меняющейся температуры окружающей среды или предметов.

Ультразвуковой датчик движения

Еще один тип датчиков движения — ультразвуковой датчик, он использует ультразвуковые волны для обнаружения движения.

Они отправляют короткие звуковые импульсы и затем измеряют время, которое требуется для отраженного звукового сигнала, чтобы вернуться к датчику.

Если объект движется в зоне обнаружения, время отражения изменится, и датчик активирует сигнал. Ультразвуковые датчики движения обычно используются в системах безопасности и автоматических дверях, например в магазинах или больницах.

Очень похоже на микроволновые, не так ли ? Но все же они отличаются, а чем, читайте ниже.

Также вы должны знать, что есть комибинированные датчики движения, совмещающие плюсы и невилирующие недостатки других технологий.

Что видит датчик движения ?

Как вы уже поняли, в зависимости от физического принципа, на котором основан датчик, он может «видеть» различные объекты, которые находятся в его поле зрения, по-разному.

Все они могут обнаруживать движущиеся объекты, например, человека, животное, автомобиль и т.д. Как вы поняли, они определяют на объекты сами по себе, а изменения, вызванные их перемещениями, никакого волшебного интеллектуального глаза в них нет.

Датчик движения может быть оснащен инфракрасным (ИК), ультразвуковым (УЗ) или микроволновым датчиком.

ИК датчики обнаруживают изменения температуры, вызванные движущимися объектами, а УЗ или микроволновые датчики используют звуковые волны для обнаружения движения.

Ультразвуковые датчики работают на частоте выше звукового диапазона, обычно в диапазоне 20-40 кГц, в то время как микроволновые датчики работают на частоте около 10 ГГц — это их основное отличие.

Все эти типы датчиков могут использоваться для обнаружения движения внутри помещения или на открытом воздухе.

Если вы хотите узнать продобнее, о каждом из видах датчкиов движения, сферах их применения и особенностях — читайте нашу статью «Все существующие Типы датчиков движения и особенности их применения»

Для чего нужен датчик движения в квартире или доме?

Датчики движения широко применяются в домашних условиях и могут использоваться для:

1. Безопасности: установка датчиков движения на входных дверях, окнах и внутри дома может обнаруживать несанкционированный вход в дом. Они также могут быть использованы для оповещения о движении внутри дома, когда там никого.

2. Управления освещением: датчики движения могут автоматически включать освещение в комнате, когда в нее заходят, и выключать его, когда движения нет. Это удобно и экономит энергию.

3. Управления кондиционером и системой отопления: установка датчиков движения может помочь определить, когда люди находятся в комнате, и включить или выключить кондиционер или систему отопления.

4. Управления автоматическими дверьми: датчики движения могут быть использованы для автоматического открытия дверей, когда кто-то подходит к ним.

5. Управления мультимедийными системами: датчики движения могут использоваться для управления мультимедийными системами, например, для автоматического включения телевизора или звуковой системы, когда кто-то находится в комнате.

6. Мониторинга пожилых и больных: датчики движения могут быть установлены для мониторинга пожилых и больных людей, чтобы определить, когда они движутся по дому, и оповещать заботящихся людей в случае чего.

7. Систем безопасности дома: датчики движения могут использоваться в системах безопасности для обнаружения движения нарушителей и сигнализации владельцам дома или службам охраны.

Это лишь несколько примеров того, для чего может использоваться датчик движения в доме. В целом, датчик движения позволяет автоматизировать различные системы, делая их зачительно более удобными и энергоэффективными.

Если вы ищете датчик движения к себе в квартиру или дом, для вас мы подготовили простые советы по выбору, их можно посмотреть — ЗДЕСЬ.

Основные преимущества датчиков движения:

1. Удобство использования: датчики движения могут автоматически управлять освещением, кондиционером, системой отопления и другими устройствами без необходимости вручную управлять ими.

2. Экономия энергии: автоматическое управление устройствами с помощью датчиков движения позволяет сократить расходы на энергию.

3. Безопасность: датчики движения могут помочь обеспечить безопасность дома, обнаруживая движение нарушителей и оповещая владельцев дома или службы охраны.

4. Удобство для пожилых и инвалидов: датчики движения могут помочь пожилым и инвалидам управлять устройствами и облегчить их жизнь.

Основные недостатки датчиков движения:

1. Ложные срабатывания: датчики движения могут срабатывать при движении животных, автомобилей или других источников движения, что может приводить к ложным тревогам, ошибочным включениям света или электроприборов и т. д.

2. Необходимость настройки: для правильной работы датчики движения, они должны быть правильно настроены, что может потребовать времени и усилий, а также специальных навыков и знаний.

3. Стоимость:  покупка и установка датчика движения стоит определенных средств, это всегда сильно дороже установки обычного выключателя, что может ограничить доступность этой для некоторых людей.

4. Ограниченный радиус действия: датчики движения имеют ограниченный радиус действия, что означает, что они не могут обнаружить движение за пределами своей зоны действия, а она, в некоторых случаях, непревышает 5-10 метров.

При выборе датчика движения нужно учитывать несколько факторов:

1. Тип датчика: существуют разные типы датчиков движения, такие как инфракрасные, ультразвуковые и микроволновые. Каждый тип имеет свои преимущества и недостатки, поэтому нужно выбирать тот, который лучше всего подходит для конкретных потребностей.

2. Радиус действия: в зависимости от размера помещения и расположения устройств, нужно выбрать датчик движения с достаточным радиусом действия, чтобы он мог обнаруживать движение в нужных зонах.

3. Чувствительность: некоторые датчики движения имеют возможность настройки чувствительности, чтобы минимизировать ложные срабатывания. Нужно учитывать, что более высокая чувствительность может привести к большему количеству ложных тревог.

4. Угол обзора: угол обзора датчика движения влияет на то, в какой зоне он может обнаруживать движение. Например, если датчик будет использоваться для обнаружения движения в узких коридорах или проходах, нужно выбирать датчик с узким углом обзора.

5. Надежность и качество: при выборе датчика движения нужно убедиться, что он надежен и имеет хорошее качество. Не стоит экономить на этом при использовании таких сложных технологий, так как ненадежные датчики могут приводить к ложным тревогам и сбоям в работе и немного сэкономив, вы получите, зачастую, нерабочую систему.

6. Дополнительные функции: некоторые датчики движения могут иметь дополнительные функции, такие как таймеры, режимы дневной/ночной работы, индикаторы состояния и т.д. Нужно выбирать датчик с дополнительными функциями, которые будут полезны в конкретной ситуации.

Как установить датчик движения ?

Подробно о том, как установить типовой датчик движения я подробно описывал, с множеством детальных фотографий — ЗДЕСЬ. Здесь, в рамках этой статьи, описать лучше неполучится.

Кроме того, если вы следите за нашим сайтом, а делать это можно, например, подписавшись на нашу группу вконтакте, вы должны были видеть пример типовой схемы подключения датчика движения – доступна по ЭТОЙ ссылке.

Подведение итогов и резюме основных преимуществ и недостатков датчиков движения.

Если коротко, обобщить и резюмировать всю информацию о датчиках движения, вы должны знать, что:

Датчики движения — это электронные устройства, которые используются для обнаружения движения в определенной зоне и передачи сигнала на управляющее устройство или сигнальную систему. Они широко применяются в различных сферах, включая домашнее и коммерческое использование.

Главные преимущества датчиков движения — это увеличение безопасности, энергоэффективности и удобства использования. Они могут использоваться для автоматического включения и выключения света, систем охранной сигнализации, управления системами кондиционирования воздуха и т.д.

Основными типами датчиков движения являются инфракрасные, ультразвуковые и микроволновые. Каждый тип имеет свои преимущества и недостатки, и выбор зависит от конкретных потребностей и условий эксплуатации.

Рекомендации по правильной установке и использованию датчиков движения

При выборе датчика движения нужно учитывать такие факторы, как радиус действия, чувствительность, угол обзора, надежность, качество и дополнительные функции.

Когда устанавливаете датчики движения, важно следовать рекомендациям производителя и рекомендациям специалиста по установке. Однако, вот несколько общих рекомендаций, которые могут быть полезны:

1. Выберите место установки:

Устанавливайте датчики движения в местах, где вы ожидаете движения людей или животных, например, в прихожей, коридоре, гараже или заднем дворе.

Убедитесь, что датчик не смотрит на окна, попадающие под прямое солнечное свет, а также не находится слишком близко к источнику тепла, например обогревателю или радиатору отопления.

2. Важно правильно настроить датчик:

После установки датчика убедитесь, что он правильно настроен. Регулируйте дальность, угол обзора и время задержки. Это поможет снизить ложные срабатывания и обеспечит более надежную защиту.

3. Проверьте область покрытия:

Прежде чем закончить установку, проверьте область покрытия датчика движения, чтобы убедиться, что он охватывает нужные области. Старайтесь установить датчик так, чтобы он охватывал максимальную область без пропусков или помех.

4. Используйте технологии снижения ложных срабатываний:

Современные датчики движения часто оборудованы технологиями, которые снижают ложные срабатывания, например, смарт-аналитикой и цифровой обработкой изображений. Более того, разнообразие физических принципов, на основе которых изготавливаются сенсоры, тоже существует не просто так.

Разберитесь в этих технологиях и выберите датчик, которые наиболее подходят для вашей ситуации, ваших условий эксплуатации.

5. Регулярно обслуживайте и проверяйте датчики:

Проверяйте работу датчиков движения, чтобы убедиться, что они функционируют должным образом. Также следите за чистотой датчиков, чтобы избежать проблем, вызванных загрязнением или повреждением.

Вот, в общем-то, вся основная информация о датчиках движения, которую вы должны знать.

В статье есть много ссылок, на уже более подробную, детальную информацию в конкретных вопросах установки, применения или объяснения принципов работы, переходите по ним. Специально для вас мы собрали лучшие, самые понятные и простые материалы, на наш взгляд, которые позволят вам быстро разобраться в любом вопросе о датчиках движения.

Если же у вас остались вопросы, советы, вы нашли ошибку или неточность в тексте – пишите в комментариях к статье, будем рады помочь всем!

Как работают датчики движения: руководство

Датчик движения или детектор движения — это электронное устройство, использующее датчик для обнаружения находящихся поблизости людей или объектов. Датчики движения являются важным компонентом любой системы безопасности. Когда датчик обнаруживает движение, он отправляет предупреждение в вашу систему безопасности, а в более новых системах — прямо на ваш мобильный телефон. Если вы подписались на службу мониторинга тревог, датчики движения можно даже настроить для отправки предупреждения вашей группе мониторинга.

Датчики движения обычно используются для:

• Обнаружения, когда потенциальный злоумышленник находится рядом или внутри вашего дома или офиса.
• Предупреждать вас, если люди входят в запретные зоны. В доме это может быть подвал или гараж.
• Экономьте энергию, включая освещение в помещении только тогда, когда это необходимо.

Существует два широко используемых типа датчиков движения: активные ультразвуковые и пассивные инфракрасные (PIR).

Активные ультразвуковые датчики и пассивные инфракрасные датчики являются двумя наиболее распространенными технологиями датчиков движения, обе из которых известны своей точностью и надежностью.

Активные ультразвуковые датчики излучают ультразвуковые волны с частотой выше диапазона человеческого слуха. Эти волны отражаются от объектов в непосредственной близости и возвращаются к датчику движения. Преобразователь внутри сенсора действует как путевая точка для сигнала — он посылает импульс и принимает эхо. Датчик определяет расстояние между собой и целью, измеряя время между отправкой и получением сигнала. Большинство датчиков движения позволяют настраивать чувствительность, то есть они не срабатывают, если расстояние до объекта слишком велико. Если полученный сигнал находится в пределах заданных параметров, датчик движения сработает, предупредив вас о том, что кто-то или что-то находится рядом с датчиком.

Датчики движения, установленные в точках входа, таких как окна и двери, могут быть настроены на срабатывание охранной сигнализации. Дверные и оконные датчики установлены специально для обнаружения злоумышленника, поэтому вам не придется иметь дело с ложными тревогами или чрезмерными уведомлениями.

Ультразвуковые датчики могут обнаруживать объекты независимо от их цвета, типа поверхности или типа материала (т. е. металлический или неметаллический). Они могут даже обнаруживать полупрозрачные объекты, хотя это обычно используется в промышленных целях.

Пассивные инфракрасные датчики обнаруживают колебания инфракрасной энергии, которую люди, животные и объекты выделяют в виде тепла.

Датчики PIR немного сложнее, чем активные ультразвуковые датчики, но результат тот же.

Стены, полы, лестницы, окна, машины, собаки, деревья, люди — что угодно — излучают некоторое количество тепла. Инфракрасные волны могут определять температуру. Инфракрасные датчики движения обнаруживают присутствие человека или объекта, обнаруживая изменение температуры в заданной области.

Давайте используем камеру обнаружения движения, чтобы проиллюстрировать, как это работает, хотя любой ИК-датчик движения работает одинаково.

В PIR-камере есть два датчика. Когда вокруг никого нет, PIR-камера обнаруживает окружающее ИК-излучение от фоновых объектов, таких как стены и двери. Когда человек (или животное, объект и т. д.) проходит мимо камеры, первый датчик перехватывает их тепловую сигнатуру, активируя камеру, которая включает сигнал тревоги и отправляет вам предупреждение. Если объект случайно покинет поле зрения камеры, сработает второй датчик, отметивший резкое падение температуры.

Датчик движения PIR использует эти изменения температуры для обнаружения присутствия человека или объекта. Как и активные ультразвуковые датчики, ИК-датчики можно настроить так, чтобы они игнорировали небольшие изменения в ИК-излучении, поэтому вы можете ходить по дому или на работе, не активируя сигнализацию днем ​​и ночью.

Существует несколько менее часто используемых технологий датчиков движения.

Томографические датчики движения состоят из нескольких узлов. Узлы соединяются вместе, образуя ячеистую сеть. Эти датчики обнаруживают присутствие человека или объекта при разрыве связи между двумя узлами.

Вибрационные датчики движения обнаруживают людей и предметы по небольшим вибрациям, вызванным такими вещами, как шаги.

Микроволновые датчики движения излучают микроволновые импульсы. Подобно активному ультразвуковому датчику, микроволны отражаются от объектов и возвращаются к датчику. На самом деле они охватывают большую площадь, чем датчики PIR, но более восприимчивы к электронным помехам.

Некоторые датчики движения считаются «двойными», поскольку они объединяют два типа датчиков в одной системе. Активные ультразвуковые датчики и датчики PIR часто объединяют в один блок с целью повышения точности обнаружения. Вы всегда можете поговорить со своим установщиком сигнализации, чтобы убедиться, что ваши датчики движения являются наиболее подходящими вариантами для вашего дома или бизнеса.

Датчики движения имеют ограниченный радиус действия. Обратитесь к профессионалу, чтобы определить, где лучше всего установить их, чтобы обеспечить максимальную защиту.

Типичные датчики движения имеют радиус действия до 80 футов, а это означает, что один датчик движения, вероятно, не покроет длинный коридор или открытое рабочее пространство. Вы можете нанять охранную компанию, например Bay Alarm, для установки вашей системы безопасности. Наши монтажники рассмотрят планировку вашего помещения, чтобы определить, где именно разместить датчики движения. Как и в случае с камерами видеонаблюдения, пожарной и охранной сигнализацией, наша цель — обеспечить максимальную безопасность вашего дома или бизнеса, размещая устройства и компоненты в наиболее стратегически важных местах.

После установки агент безопасности интегрирует датчики в вашу систему охранной сигнализации. У вас будет быстрый доступ ко всей вашей системе безопасности с телефона с помощью одного из двух приложений: SureHome by Bay Alarm или Bay Alarm Access.

Если вы решите пойти по пути самодельной безопасности, обязательно следуйте инструкциям, прилагаемым к датчику. Вот несколько советов по установке датчиков движения дома или в офисе:

1. Установите датчики рядом с входными дверями. Вы можете купить датчики движения, разработанные специально для дверей и окон.

2. Разместите их в местах с интенсивным движением. У вас больше шансов поймать злоумышленника, если вы установите датчик в коридоре, на лестничной клетке или в другом месте, через которое должны пройти люди. Также разумно размещать датчики рядом с комнатами с особо ценными вещами, куда воры могут зайти в первую очередь.

3. Не устанавливайте датчики PIR рядом с источником тепла. Датчики PIR анализируют колебания температуры в заданной области и могут вызвать ложную тревогу, если они установлены слишком близко к вентиляционному отверстию, печи или камину.

4. Не блокируйте датчик. Датчики не будут работать должным образом, если им будут препятствовать. Поначалу препятствие может быть неочевидным. Например, если вы устанавливаете свет с датчиком движения в своем доме над подъездной дорожкой, ваш припаркованный автомобиль может помешать его способности обнаруживать движение на тротуаре или на улице. Попробуйте установить датчик в месте, где окружающая среда свободна.

После завершения установки протрите датчик от пыли и мусора, чтобы обеспечить беспрепятственный доступ к линзам, и после этого периодически очищайте их.

Примечание: Домашние мастера! Интеллектуальные датчики движения с поддержкой Z-Wave подключаются к вашему телефону для быстрого доступа и немедленных уведомлений. Если вы только начинаете строить умный дом или у вас уже есть десятки подключенных устройств, датчики движения с поддержкой Z-Wave станут достойным дополнением к вашей системе. (Если вы не знакомы с технологией Z-Wave, мы ранее опубликовали подробную статью, в которой обсуждается, что такое технология Z-Wave и как она работает).

Настройте параметры чувствительности датчика, чтобы вас не засыпали предупреждениями и тревогами.

Вероятно, вы не хотите, чтобы ваш телефон взрывался уведомлениями о движении только для того, чтобы узнать, что это просто домашний питомец, прогуливающийся по комнате. Один из наших специалистов по безопасности может настроить параметры уведомлений детектора по вашему вкусу.

Если это самостоятельная установка, вам придется настроить параметры самостоятельно. См. инструкции к датчику движения. Скорее всего, он поставляется с приложением. После того, как вы загрузите приложение, вы можете изменить настройки, чтобы они были более или менее чувствительными.

Все еще не купили датчики движения? Изучите типы настроек и функций, предлагаемых различными датчиками. Некоторые из них больше похожи на датчик типа «установил и забыл» с минимальными настройками, в то время как другие датчики полны функций, на настройку которых вы можете потратить много времени. Выберите тот, который лучше всего подходит вам, или поговорите со специалистом в Bay Alarm, чтобы узнать больше.

Датчики движения являются неотъемлемой частью любой системы безопасности: они представляют собой один из лучших способов обнаружения злоумышленников и других подозрительных действий. Если вы готовы повысить безопасность своего дома или бизнеса, звоните нам! В Bay Alarm мы защищаем таких же людей, как и вы, уже более 75 лет.

Что такое датчики движения и нужен ли он мне?

Даже самые доступные камеры безопасности теперь могут похвастаться визуальным обнаружением движения, датчики движения — не первое, что приходит на ум, когда домовладельцы и арендаторы стремятся повысить безопасность своего дома. Но они по-прежнему могут быть действительно полезным и доступным способом наблюдения за особенно большими пространствами.

Какие бывают датчики движения и действительно ли они вам нужны? Читайте дальше, чтобы узнать все, что вам нужно знать об использовании датчиков движения для обеспечения безопасности.

Содержание

Как работают датчики?

Датчик движения используется для обнаружения присутствия нарушителя в контролируемой зоне, например, в доме, офисе или на рабочем месте. В то время как большинство из нас хорошо знакомы с обнаружением движения, используемым в IP-камерах безопасности, датчики движения уже много лет используются в полностью интегрированных системах безопасности.

Технология обнаружения движения используется во многих устройствах, включая осветительные приборы, камеры и системы сигнализации. Если в вашем доме не установлена ​​полноценная система безопасности, возможно, вы не совсем знакомы с последней, поскольку IP-камеры, по крайней мере, частично устранили необходимость в невизуальном датчике движения в обычном доме.

Предоставлено: Security.org

Тем не менее, вы сознательно или неосознанно сталкиваетесь с ними каждый день в супермаркетах и ​​других общественных местах. Они также могут быть удобны для домов, которые больше среднего, и могут использоваться для автоматического включения света, открывания дверей и даже вызова дверных звонков без необходимости нажатия кнопки посетителем.

3 типа датчиков движения

Датчики реального движения работают двумя способами, которые можно описать как «пассивные» и «активные».

Пассивный инфракрасный датчик

Тепловые сигнатуры объектов/субъектов в области, окружающей датчик, могут считываться пассивным инфракрасным (или PIR) датчиком. Различия в температуре при движении объектов/субъектов вызовут тревогу, если они превысят определенный порог (например, температуру человеческого тела).

Многие ИК-датчики могут различать людей и животных, избегая ложных срабатываний, вызванных домашними животными. Пассивное инфракрасное излучение также часто используется в камерах ночного видения для создания изображения из почти полной темноты; инфракрасное излучение невидимо для человеческого глаза.

Беспроводной датчик движения Eve Motion.

Этот водостойкий датчик движения IPX3 с питанием от батареи (доступен исключительно через Apple) идеально работает вместе с Apple TV или HomePod и может использоваться для управления освещением, техникой и сценами. Доступно в Apple Store. 39,95 долларов США.

Активная микроволновая/звуковая волна

Подобно сонару, микроволновые датчики посылают микроволны в контролируемую зону. Они отскакивают, отражая все в пространстве. Если что-то движется, срабатывает сигнал тревоги, поскольку измерения смещения отраженных микроволн указывают на движение.

Это менее распространенный и более дорогой метод, чем пассивные методы, хотя он может охватывать гораздо большую площадь, чем датчик PIR. Это может быть более полезно в качестве датчика движения на открытом воздухе.

В некоторых системах вместо микроволн используются звуковые волны высокой частоты, но принцип работы тот же. Они наиболее распространены в продуктах для обнаружения / предотвращения животных (где высокий звук им неприятен и отпугивает их) и датчиках гаражных ворот. Дети, как правило, способны слышать издаваемый звук.

Датчик движения SimpliSafe

Датчик движения SimpliSafe обнаруживает движение в пределах 30 футов по тепловым сигнатурам. Он способен отличить человека от не-человека. У вас есть возможность заплатить за центр мониторинга, который направит полицию. Доступно в SimpliSafe. Цены варьируются в зависимости от системы.

Двойной

В некоторых датчиках используются как пассивные (инфракрасные), так и активные (микроволновые) технологии. Идея заключается в том, что большая точность достигается за счет использования двух разных методов, работающих в разных диапазонах частот. Оба должны сработать, чтобы прозвучал сигнал тревоги, тем самым уменьшая количество ложных срабатываний.

Детектор движения Bosch TriTech

Детекторы движения Bosch TriTech достаточно надежны для коммерческого использования. Они сочетают в себе микроволновые и инфракрасные датчики для обеспечения превосходной точности и эффективного предотвращения ложных срабатываний. Доступно на Амазонке. 51,95 долларов США.

Для чего используются датчики движения?

Технологии обнаружения движения используются в различных продуктах, используемых как в сфере безопасности, так и в других областях. Ниже приведены некоторые из наиболее распространенных способов использования датчиков движения.

Светильники с датчиком движения

Инвестиции, основанные на эстетике, безопасности и эффективности, светильники с датчиком движения представляют собой альтернативу обычным выключателям, которые включаются и выключаются сами по себе.

Когда кто-то входит в комнату с движущимися огнями, свет включается сам. После определенного периода отсутствия движения они отключаются. «Датчик движения» — это не специальная лампочка, а выключатель света.

Представление об их энергоэффективности несколько преувеличено, так как они постоянно остаются включенными и потребляют энергию. Но в офисах и других общественных местах они в конечном итоге экономят энергию, потому что не допускают случайного включения света. В сочетании с фотодатчиком или таймером они в конечном итоге потребляют меньше энергии, чем стандартные источники света.

Они, безусловно, экономичны, экономят деньги в долгосрочной перспективе там, где свет обычно остается включенным, а также в помещениях со средней и низкой проходимостью.

Камеры с датчиком движения

IP-камеры безопасности часто оснащены технологиями обнаружения движения, которые делают их более эффективными в том, для чего они предназначены — обеспечивают вашу безопасность — AlfredCam не является исключением.

Обнаружение движения в камерах основано на восприятии ИИ движения по пикселям. То, что камера сочтет значительным движением, может затем запустить запись, которая либо будет длиться в течение установленного периода, либо будет продолжаться до тех пор, пока движение не прекратится на достаточно долгое время.

В то же время уведомление или тревога могут быть активированы, если пользователь решит это сделать.

Реже встречается обнаружение людей, в котором используются более совершенные алгоритмы или обнаружение тепла для идентификации людей в кадре. Это удобно, потому что эффективно устраняет ложные тревоги, вызванные домашними животными, дикими животными или объектами, демонстрирующими значительное движение (например, шум деревьев) на заднем плане.

Вы обнаружите, что многие камеры имеют эту функцию за платным доступом.

Аппаратная камера AlfredCam.

AlfredCam представляет собой простую и сложную аппаратную камеру безопасности, созданную с учетом простоты использования. Обнаружение движения точно обнаруживает движение с тремя уровнями чувствительности, записывая кадры и отправляя уведомление на сопряженное устройство. Доступно изнутри в приложении AlfredCamera за 34,99 доллара США.

AlfredCamera уже доступна для загрузки для iOS и Android устройств.

Датчики движения

В полноценных системах безопасности вы обычно найдете один или два датчика движения (или столько, сколько вы захотите, если выбранный вами пакет позволяет это). Подобно камере с датчиком движения, они будут обнаруживать движение и соответствующим образом реагировать.

Вы можете включить сигнализацию датчика движения в определенное время, например, когда вы выходите из дома, и отключить ее по мере необходимости. В этот период движение выше определенного порога, который либо является мерой по умолчанию, либо устанавливается пользователем, вызовет тревогу.

В настоящее время они, вероятно, будут отправлять уведомления на ваш телефон, а не просто бить тревогу в непосредственной близости. Многие теперь также будут включать голосовое управление, будь то изначально или через стороннюю поддержку, например Amazon Alexa.

Поскольку они обычно входят в комплекты систем безопасности, они также могут уведомлять правоохранительные органы, если пользователь платит за эту услугу.

Контактные датчики?

Контактные датчики, которые обычно ошибочно принимают за датчики движения, размещаются на двери или окне. Хотя их функция аналогична сигналу тревоги датчика движения, о вторжении сигнализирует установленный или разорванный контакт между двумя поверхностями. Они не обнаруживают движения.

Это довольно удобные устройства, особенно потому, что до 34% краж со взломом начинаются, просто проходя через дверь, а еще 23% совершаются через окно первого этажа.

Где разместить датчики движения?

Расположение определяет, насколько полезны датчики движения, поэтому очень важно найти правильное место. Может быть, более информативно сосредоточиться на том, где , а не , чтобы разместить ваши датчики, поскольку, безусловно, больше мест, которых следует избегать, чем мест, которые следует поощрять.

Следует избегать любых мест, расположенных низко над землей, если в этом месте часто бывают домашние животные, дети или какой-либо движущийся объект. Это также значительно сведет к минимуму то, что сенсор может «видеть».

Окна — это трудный путь, так как температура будет колебаться в зависимости от погодных условий, что может сбить с толку датчик (надувание занавески также поможет). Точно так же датчики следует держать подальше от обогревателей, блоков переменного тока или радиаторов. Также следует избегать дверей, так как это также ограничит диапазон действия датчика и, вероятно, будет подвержено колебаниям температуры.

Предоставлено: Safewise.com

Если вас интересует обнаружение на дверях и окнах, мы рекомендуем оставить его на контактные датчики, которые вы найдете гораздо более подходящими.

Как правило, цельтесь как можно выше от земли. Углы расширят точки обзора и, вероятно, будут поддерживать постоянную температуру.

Чтобы узнать больше о том, где разместить датчики движения, ознакомьтесь с блестящим руководством ADT.

Какой датчик движения лучше?

Лучшим датчиком движения является пассивный инфракрасный датчик (PIR). По крайней мере, это самая широко используемая и самая доступная форма обнаружения движения. Есть опасения по поводу воздействия микроволн на человека, в то время как звуковые волны будут неприятны для маленьких детей и домашних животных. Активные датчики — более дорогие технологии.

Часто задаваемые вопросы

Является ли датчик движения камерой?

Нет, датчик движения не камера, но иногда используется в камерах. Датчик движения — это любая технология, которая обнаруживает движение. Это делается либо путем считывания тепловых сигнатур (через инфракрасное излучение), либо путем отражения микроволн от пространства и измерения расстояний до отражений.

Датчики движения работают в темноте?

Да, датчики движения работают в темноте, потому что большинство из них использует пассивную инфракрасную технологию для обнаружения тепловых сигнатур. Инфракрасное излучение невидимо для человеческого глаза.

В чем разница между инфракрасными и пассивными датчиками?

ИК (инфракрасные) датчики излучают инфракрасное излучение и могут обнаруживать, когда что-то прерывает этот луч. Датчики PIR (пассивные инфракрасные) не излучают инфракрасное излучение, но могут обнаруживать его для измерения тепловых сигнатур, которые могут обнаруживать движение.

Эффективны ли датчики движения?

Да, датчики движения эффективно обнаруживают движение. Тем не менее, оптимальное размещение очень важно, если вы хотите получить от них максимальную отдачу. Датчики движения следует размещать высоко и в углах, где можно получить хорошую точку обзора. Не устанавливайте их рядом с окнами, дверями и объектами, подверженными перепадам температуры (обогреватели, кондиционеры и т. д.).

Какие существуют два типа детекторов движения ?

Активные и пассивные датчики — это два типа обнаружения движения. Активные (обычно микроволновые, звуковые или инфракрасные) излучают какую-то волну.
