Заземляющий кабель: Заземляющий провод: это поможет вам решить!

Заземляющий провод: это поможет вам решить!

Заземляющий провод является страховочным тросом. Он используется для обеспечения того, чтобы при утечке электроприборов, образовании тока короткого замыкания, чтобы автоматический выключатель или устройство защиты от утечки сработало для отключения электропитания, можно было избежать опасных несчастных случаев с поражением оператора электрическим током. Из-за регулярного использования заземляющего провода без тока выбор диаметра провода относительно невелик, а заземляющий провод в жилых домах на каждом распределительном ящике подключается к металлической оболочке распределительного ящика.

Поэтому, как только домохозяйство избавится от проблем из-за схемы тормоза нейтрального провода, замена нейтрального провода заземляющим проводом вызовет огромную скрытую опасность небезопасности. После отключения общего заземляющего кабеля жилого дома все распределительные коробки в здании и электроприборы, использующие трехпроводную металлическую оболочку, имеют опасные напряжения, в то же время при использовании медного заземляющего провода в качестве рабочего состояния электроприборов. .

В настоящее время электроприборы не могут работать, а играют только проводящую роль. Подайте электричество ко всем распределительным коробкам и электрическим шкафам, где оболочка соприкасается с заземляющим проводом. Несмотря на то, что общий заземляющий провод в здании не так просто отключить, он не может быть гарантирован в течение длительного периода времени, а после отключения он чрезвычайно опасен.

2. Что такое заземляющий провод?

Заземляющий провод напрямую соединяется с землей, которую также можно назвать страховочным проводом. Опасно, когда высокое напряжение непосредственно перенесенный на землю, считается спасательным проводом. Бытовое электрооборудование из-за плохой изоляции или влажной среды приведет к его оболочке с неизбежным электростатическим разрядом, серьезными авариями с поражением электрическим током. Чтобы избежать несчастных случаев, можно подключить провод над металлической оболочкой прибора, другой конец провода заземлить, после утечки прибора, когда заземляющий провод будет доставлен на планету для высвобождения статического электричества.

Кроме того, для электроремонтного персонала при использовании паяльной схемы паяльника иногда из-за заряда паяльника и повреждения интегральной схемы в приборе, что более важно. Друзья-компьютерщики иногда игнорируют заземление корпуса хоста. На самом деле, к корпусу компьютера, подключенному к земле, в определенной степени можно предотвратить появление мертвого явления.

Система питания, заземляющий кабель являются важным инструментом для обеспечения того, чтобы напряжение персонала на оборудовании и линиях было неожиданно отключено. Согласно положениям Министерства, заземляющий провод должен быть больше, чем заземляющий провод калибра 4.

3. Как заземлить провод?

1, розетка с тремя отверстиями подключена к заземляющему проводу. Слева — нейтральный провод, справа — FireWire.

2, со стальными трубами и другими металлическими предметами, закопанными в землю, точно в соответствии с выбранным значением сопротивления земли, подключенным к распределительной коробке проводом, а затем распределенным по каждой розетке.

3, семейная земля, стена трехфазной вилки только на верхней части фазы, является землей. Некоторые старые здания не имеют фундамента. Лучше всего разобрать его, чтобы увидеть, подключена ли эта фаза справа.

4, если это фабрика, общераспределительные шкафы имеют заземление, если оно поступает на основной корпус шкафа на линии, снаружи здания на землю, подземные металлические предметы стальные, некоторые стальные бары.

4. Как сделать заземляющий провод?

В системе заземления большое значение имеют производство и установка заземляющего провода. Далее следует изготовление и монтаж заземляющего провода или заземляющего электрода.

1, сопротивление меньше 4Ω.
Размер сопротивления заземления может определять величину тока заземления. Чем меньше значение сопротивления заземления, тем меньше напряжение заземления заземляющего устройства. Это означает, что размер значения сопротивления заземления указывает на хорошие и плохие характеристики заземления оборудования.

2. Измерение сопротивления
Сопротивление заземления обычно доступно для измерения амперметра-вольтметра, мостового метода, прибора для измерения сопротивления заземления и т. Д. В настоящее время для измерения используется падающее оппозиционное измерительное устройство, этот метод удобен и прост.

Вообще говоря, заземляющий провод, заглубленный в землю, должен быть не менее 2 м. В частности, места для установки заземлителей, если центр не достигает 2 м, следует вокруг заземлителя поместить 8 кг соли, около 30 кг древесного угля и добавить воды для снижения сопротивления заземления.

При использовании двух и более заземляющих электродов расстояние между полюсами должно быть менее 0.5 м для уменьшения сопротивления рассеяния земли. В сильнокоррозионной почве следует использовать омедненный или оцинкованный заземлитель. При этом заземляющий электрод не должен быть заглублен в зону слоя мусора и золы, а заземляющий электрод, уложенный в землю, не должен быть окрашен во избежание чрезмерного сопротивления заземления.

5. для чего нужен заземляющий провод?

При протечке оболочки оборудования ток будет быстро течь в землю, даже если провод PE размыкает цепь и из близлежащего заземляющего тела в почву. Обычно у людей путают нулевой провод и провод заземления. Некоторые люди думают, что нулевой провод — это заземляющий кабель.

Нейтральный провод и заземляющий провод — это не одно и то же. Нейтральный провод — это общее название нейтральной линии, которая является рабочей линией, предоставляемой энергоотделом, и представляет собой двухпроводную линию освещения, используемую каждым домом в нашем доме. Заземляющий провод — это аббревиатура заземляющего устройства, а заземляющий провод делится на рабочее заземление и защитное заземление. Защитное заземление можно разделить на защитное заземление, заземление от молнии и заземление от электромагнитного излучения.

1. Рабочее заземление используется для замыкания цепи с использованием оборудования для достижения требований к характеристикам заземляющего провода. Рабочее заземление представляет собой металлический токопроводящий блок, заглубленный в промышленный грунт. Точка его с выводом провода из земли, встроенная система заземления, требования к заземляющему проводу, сопротивление заземления меньше или равно 4 Ом.

2. Защитное заземление не позволяет людям использовать бытовую технику, офисное и другое электронное оборудование при поражении электрическим током и принимает меры защиты. Металлические корпуса бытовой техники и оргтехники имеют заземляющий провод, например, его корпус с повреждением изоляции заряжен, ток вместе с установкой заземляющего провода в землю для достижения цели безопасности. В противном случае это нанесет вред личной безопасности; с правилами электроснабжения, обеспечивающими защиту, сопротивление заземления должно быть меньше или равно 4 Ом. Повреждение изоляции током человеческого тела составляет лишь одну пятую от общего тока, таким образом играя защитную роль.

3. защитное заземление, в настоящее время предназначено для специального электронного оборудования, в общем семействе только двухпроводная розетка, без заземления, различные электроприборы небезопасны в использовании, в некоторых семьях даже заземляющий кабель корпуса прибора к водопроводной трубе или отопительная труба, когда водопроводная труба или отопительные приборы попали в аварию. Может сделать всю водопроводную трубу или трубу отопления здания справедливой, что довольно небезопасно.

6. почему заземляющий провод важен

Электричество — одно из величайших изобретений человечества, и теперь нам нужно электричество во всех аспектах нашей жизни. Но в то же время электричество невидимо и неприкосновенно. При поражении электрическим током ток мал и удачлив, но если ток слишком велик, он будет угрожать жизни человека для обеспечения личной безопасности. Люди добавили третий провод для электроприборов — кабель заземления.

Таким образом, когда изоляция прибора повреждена. Электричество течет из земли в землю, и людям не нужно беспокоиться о поражении электрическим током. Но кто-то может сказать: «Я видел много техники, но никогда не видел, какая линия в землю а?» Заземляющий провод, а не от каждого прибора подключать провод, а потом закапывать в землю.

Большинство устройств имеют заземление. Электроприборы общего назначения снабжены заземляющими устройствами на корпусе. При использовании прибора вилка заземлена. Вам кажется, что приборы не кажутся заземленными. Цвет заземляющего провода обычно желто-зеленый. в кабель промышленность, мы также назвали провод заземления.

Привет, я Ричард Зи, генеральный директор ZW Cable и эксперт в кабельной промышленности более 15 лет. Хочу поделиться своим опытом в кабельной сфере. ZW Cable является ведущим китайским производителем кабелей. Мы можем выбрать кабель правильного размера и решить все ваши проблемы с кабелем. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь со мной. Я сделаю все возможное, чтобы дать ваши кабельные решения.

5 признаков неисправности заземляющего провода и как его заменить

Заземляющий провод представляет собой толстый черный кабель, соединяющий отрицательную клемму аккумулятора с кузовом автомобиля. Его также называют отрицательным или «массовым» проводом. Заземляющий провод является основой электрической системы автомобиля.

Все токи, возникающие в ней, проходят через этот кабель. В случае неисправности заземляющего провода вы можете столкнуться с различными проблемами в работе электрики. Это может серьезно сказаться на управляемости автомобиля.

Пять основных признаков неисправности заземляющего провода

К счастью, определить неисправность заземляющего провода очень просто. Все может начаться с мелочей, однако, в дальнейшем проблема способна начать прогрессировать. Не стоит игнорировать ее первые признаки. Не оставляйте без внимания любые неисправности электрической системы.

Ниже приведены 5 наиболее распространенных признаков неисправности заземляющего провода.

1. Мерцание фар

Если заземляющий провод поврежден или изношен, то электрический ток, питающий фары, будет проходить через дополнительное сопротивление, в результате чего вы можете заметить, что фары начнут мерцать или тускнеть.
Такая картина будет наблюдаться постоянно, пока вы не устраните неисправность заземляющего провода. Иногда может оказаться, что крепление кабеля немного ослабло, поэтому достаточно его затянуть. В случае повреждения или износа провода его придется заменить.

2. Низкое напряжение в системе

Если электрическая система вашего автомобиля в работоспособном состоянии, однако, существуют признаки падения напряжения в ней, вы можете провести проверку напряжения. Для этого необходимо использовать цифровой мультиметр.
Показания около 12.6 В являются нормальными значениями. Если прибор показывает менее 11.5 В, то проблема, скорее всего, заключается в плохом заземлении. В этом случае начать необходимо с осмотра заземляющего провода.

3. Разряд аккумулятора

Если аккумулятор вашего автомобиля разрядился, не следует автоматически делать вывод о его неисправности. Работоспособность электрической системы автомобиля зависит от качества заземления. Если заземляющий провод неисправен, то аккумулятор не будет заряжаться.

Конечно, существуют и другие причины разрядки аккумулятора – например неисправность провода, соединяющего аккумулятор и генератор. Однако, если с этими элементами все в порядке, то существует вероятность, что причиной разрядки является именно неисправность заземляющего провода.

4. Невозможность запуска двигателя

Существует множество причин, по которым двигатель вашего автомобиля не будет запускаться. Однако, если вы столкнулись с симптомами, описанными выше, то в скором времени вы определенно испытаете проблемы с запуском двигателя. При попытке запуска в случае неисправности заземляющего провода вы, скорее всего, услышите щелчки. Это результат многократного срабатывания соленоида стартера. Из-за неисправности заземляющего провода к нему не поступает необходимое напряжение.

5. Видимые повреждения провода

Достоверную информацию о состоянии провода можно получить, проведя его визуальный осмотр. В случае обнаружения повреждений или признаков износа он подлежит замене.
Это тем более справедливо, если вы уже столкнулись с симптомами, которые были описаны выше.
Если ваш автомобиль долгое время хранится на открытом воздухе, то возможна еще одна неожиданная неприятность – грызуны. Мыши и иногда даже белки способны проникнуть в подкапотное пространство и устроить там жилище. В таком случае вам необходимо приобрести специальную отраву для грызунов.

Как заменить заземляющий провод

Если вы удостоверились в том, что «массовый» находится в плохом состоянии, то вам нужно будет его заменить. К счастью, эту процедуру очень легко провести, придерживаясь такой последовательности.

1. Найдите отрицательный провод аккумулятора. В большинстве случаев он (или его клемма) имеет черный цвет, тогда как положительный – красный. Помимо этого, отрицательный провод обозначается символом «минус» (-), а положительный – знаком «плюс» (+).
2. Отсоедините отрицательный провод. С помощью ключа-трещотки и головки (обычно 8 мм), ослабьте болт крепления заземляющего провода к клемме. Затем необходимо отсоединить провод, покачивая его. Если болт подвергся коррозии и не крутится, то необходимо обработать его средством WD-40 и оставить на несколько минут, после чего снова попытаться открутить.
3. Отсоедините положительный провод (опционально). Из-за того, что другой конец отрицательного провода в большинстве случаев труднодоступен, для снятия провода может потребоваться демонтаж аккумулятора. С этой целью необходимо отсоединить положительный провод. Процедура аналогично описанной в предыдущем пункте.
4. Снимите аккумулятор (опционально). Если аккумуляторная батарея фиксируется специальным кронштейном, то вам нужно просто открутить крепежные болты (обычно их два) и снять кронштейн. После этого аккуратно выньте аккумулятор из подкапотного пространства и поставьте его на землю.
5. Снимите старый провод. Проследите, куда крепится другой конец заземляющего провода. Открутите фиксирующий болт и снимите старый провод.
6. Установите новый провод. Убедитесь, что крепление и размеры нового провода идентичны аналогичным параметрам старого. Установите его и соберите все в обратном порядке.

Кабель заземления, P15 UX 600 В / 1000 В Кабель заземления Поставщик проводов

Честно: ваш лучший производитель кабеля заземления

Кабель заземления P15 UX имеет сертификаты одобрения типа ABS, DNV GL, CCS.

Он уже экспортируется в Великобританию, США, на Филиппины, в Таиланд, Сингапур, Индонезию, Индию и т.д.

Все клиенты уверены, что установят наш заземляющий кабель P15 UX на своих морских проектах.

Стандарты

IEC 60092-350: Электрические установки. Часть 350. Провод заземления низкого напряжения. Общие требования к конструкции и испытаниям.

IEC 60092-353: Электрические установки. Часть 353: Одножильный и многожильный нерадиальный заземляющий провод с экструдированной твердой изоляцией для номинального напряжения 1/3 кВ.

IEC 60332-1: Испытания провода электрического заземляющего кабеля в условиях пожара. Часть 1: Испытание одиночного вертикального изолированного заземляющего провода.

IEC 60754: Испытание на газы, выделяющиеся при сгорании заземляющего провода. Часть 1: Определение количества газообразной галогенной кислоты, выделяющейся при сгорании полимерных материалов, взятых из заземляющего провода.

IEC 61034: Измерение плотности дыма горящего провода заземляющего кабеля при определенных условиях. Часть 1: Испытательное оборудование; Часть 2: Процедура испытаний и требования.

Спецификация

Номер жилы: 1

Размер жилы: 1,5 мм², 2,5 мм², 4,0 мм², 6,0 мм², 10 мм², 16 мм², 25 мм², 35 мм², 50 мм², 70 мм², 95 мм².

Печать на оболочке

Производитель    P15 UX     Размер    0,6/1 кВ     IEC 60332-3-22   Год   Метр

Кабель заземления: Полное руководство по часто задаваемым вопросам

1. Что такое заземляющий кабель?

Под заземляющим кабелем понимается провод в электрической цепи, обеспечивающий безопасный путь к земле для избыточного тока в случае неисправности электрооборудования.

 Кабель заземления

2. Кабель заземления и провод заземления — это одно и то же?

Да. Заземляющий кабель аналогичен заземляющему проводу.

3. Каково назначение кабеля заземления?

Назначение кабеля заземления включает:

• Для обеспечения безопасности электростанции и электрооборудования.
• Отключение питания при несоответствии подачи тока
• Нейтрализация ударов молнии во время грозы.

4. Зачем нужен кабель заземления?

Кабель заземления необходим для предотвращения поражения электрическим током, которое может произойти, когда провод под напряжением касается металлического корпуса электрооборудования.

5. В чем разница между кабелем заземления, нейтральным кабелем и кабелем под напряжением?

• Функцией кабеля под напряжением является передача электрического тока к электрическому оборудованию. Обычно это красный, синий или желтый. На этом кабеле вы найдете все прерывания тока, такие как выключатель или предохранитель.
• Нейтральный кабель обычно имеет нулевое напряжение и замыкает токовую цепь электрического устройства. Он предлагает путь для тока, чтобы течь обратно в сеть. Его изоляционный материал черного цвета.
• Кабель заземления или кабель заземления — это кабель с небольшим сопротивлением. Вы можете найти его на металлической отливке вашего электрооборудования. Его функция заключается в отключении тока в случае электрической неисправности. Это зеленый и желтый.

Всегда выбирайте высококачественный кабель питания для оптимальной работы.

6. Какова рекомендуемая цветовая маркировка кабеля заземления?

Цветовая маркировка кабеля

Рекомендуемая цветовая маркировка кабеля заземления: зеленый с желтыми полосами.

7. Каким стандартам качества должен соответствовать заземляющий кабель?

Кабели заземления должны соответствовать следующим стандартам качества:

• Стандарт IEC
• Стандарты EN50173
• Стандарты Ассоциации телекоммуникационной промышленности (TIA)

8.

Чем отличаются двойной кабель и кабель заземления?

Двойной кабель представляет собой кабель, состоящий только из токоведущего и нейтрального кабелей.

Двойной кабель предназначен для подачи тока к электрическому оборудованию и обеспечения полного тока.

Заземляющий кабель разрывает цепь в случае неисправности электрооборудования, тем самым защищая электрооборудование.

Двойной и заземляющий кабель представляет собой кабель, состоящий из двух изолированных проводов, нейтрального и токоведущего проводов и неизолированного заземляющего или заземляющего провода.

9. Что такое трехжильный кабель с заземлением?

Трехжильный кабель с заземлением представляет собой кабель, состоящий из трех изолированных кабелей и одного неизолированного кабеля, покрытого внешней оболочкой из ПВХ.

Три изолированных кабеля: черный, коричневый и серый.

Это малодымный кабель, подходящий для использования в условиях пожароопасности или в офисах с интенсивным движением людей, например, в офисах.

Кабель устойчив к влаге, поэтому идеально подходит для использования во влажных и сухих помещениях.

10. Есть ли рекомендуемый диапазон рабочего напряжения для кабеля заземления?

Для заземляющих кабелей не существует рекомендуемого диапазона рабочего напряжения.

Рабочее напряжение зависит от диапазона напряжения вашей схемы.

11. Каковы характеристики кабеля заземления?

Кабели заземления имеют следующие характеристики:

• Низкое сопротивление
• Хорошая электропроводность
• Отличная коррозионная стойкость
• Хорошие характеристики эквипотенциального соединения
• Долговечность
• Способность выдерживать высокие токи короткого замыкания

12. Зачем использовать многожильный луженый медный провод в кабеле заземления?

Многожильный луженый медный провод, присутствующий в заземляющих кабелях, помогает противостоять коррозии, увеличивая срок службы заземляющего кабеля.

13. Имеют ли кабели заземления изоляционный материал? Какой лучший изоляционный материал для кабеля заземления?

Да.

Некоторые заземляющие кабели имеют изоляцию, обычно желтую с зелеными полосами.

К лучшим изоляционным материалам для заземляющего кабеля относятся:

· Поливинилхлорид (ПВХ)

Это широко используемый изоляционный материал из-за его долговечности, и он относительно дешевле.

Однако наличие хлора в ПВХ делает его опасным для здоровья, особенно при сжигании материала.

Диапазон рабочих температур составляет от 75°C до 105°C в зависимости от типа ПВХ.

·  XLPE

XLPE обладает низкими диэлектрическими свойствами по сравнению с ПВХ.

Он также чувствителен к влаге при использовании при низком напряжении. В результате лучше всего подходит для высокого напряжения.

· Термопластичная резина

Термопластичная резина предлагает различные варианты окраски в качестве изоляционного материала для ваших кабелей ЭМС.

Они также имеют широкий диапазон рабочих температур и высокую способность к отверждению.

14. В чем разница между коротким замыканием и замыканием на землю?

Под коротким замыканием понимается оголение провода, в результате чего он касается другого провода.

Это случай, когда горячий провод касается нейтрального провода, вызывая короткое замыкание.

Когда это происходит, через предохранитель протекает большой ток, что приводит к разрыву цепи.

Замыкание на землю происходит, когда горячий провод касается провода заземления. Когда это происходит, через предохранитель протекает большой ток, что приводит к его перегоранию.

15. Каковы общие требования к заземлению?

Общие требования к заземлению должны включать следующее;

• Заземляющий электрод, включая кольцевой заземляющий электрод и альтернативный заземляющий электрод
• Основные заземляющие шины или клеммы
• Защитные проводники
• Проводники уравнивания потенциалов, включая дополнительное и уравнивание потенциалов
• Хорошая коррозионная стойкость
• Низкий импеданс и сопротивление заземления. Оно должно быть меньше 1 Ом сопротивления.
• Высокая устойчивость к току короткого замыкания

16. В чем разница между соединением и заземлением?

Соединение означает соединение двух или более электрических проводников с помощью металлического проводника.

Целью соединения является обеспечение того, чтобы проводники несли равный электрический потенциал.

Соединение также снижает импеданс обратного пути к сети.

Заземление относится к соединению проводящего объекта с заземляющим кабелем.

Это достигается путем соединения нулевого провода с заземляющим проводом.

Суть заземления заключается в предотвращении возникновения электрической неисправности.

17.

Что такое методы электрического заземления?

Ниже приведены методы электрического заземления:

• Маты заземления включают использование нескольких стержней, соединенных медными проводниками, что снижает общее сопротивление. Обычно там, где есть большой ток короткого замыкания.
• Электрод заземления предполагает вставку любой трубы, провода или пластины горизонтально или вертикально в землю.
• Заземление трубы — распространенный метод заземления с использованием перфорированной трубы и оцинкованной стали. Вы помещаете его в постоянно влажную почву вертикально.
• Пластинчатое заземление включает в себя закапывание в землю оцинкованного железа или меди заданных размеров.
• Заземление через водопровод, где медный провод соединен с водопроводом с помощью стальной обвязочной проволоки.

18. Как вы проверяете качество кабеля заземления?

Вы используете мультиметр для проверки качества кабеля заземления.

Качественный заземляющий кабель не должен пропускать ток перед установкой.

Сопротивление заземляющего кабеля должно быть равно нулю.

19. Как работает кабель заземления?

Заземляющий кабель работает, предлагая путь для прохождения электрического тока на землю в случае электрической неисправности.

Кабель заземления, как правило, находится на металлическом корпусе электроприбора и имеет нулевое сопротивление.

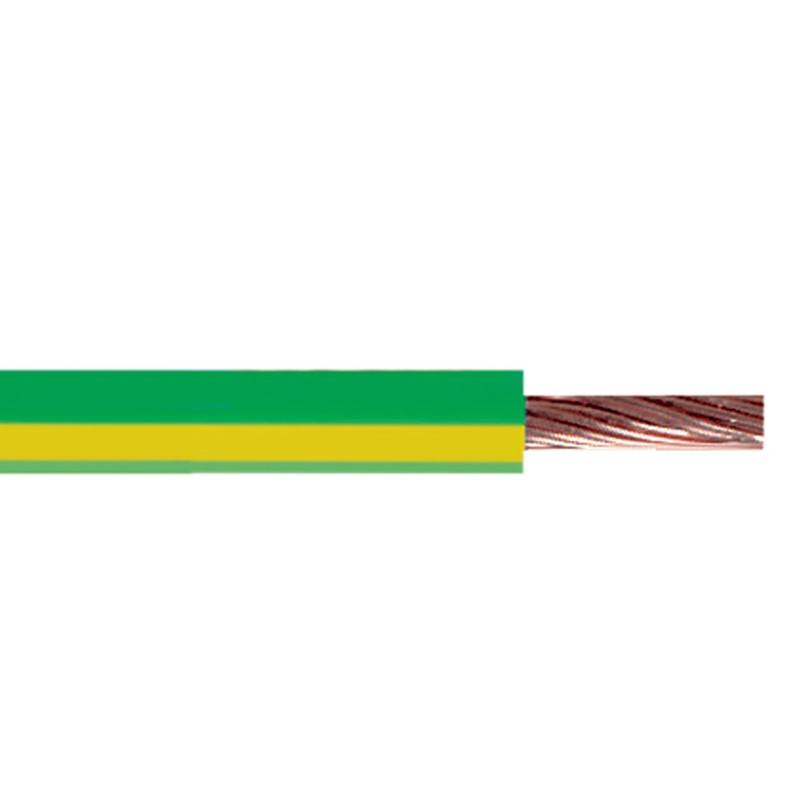

Кабель заземления 35 мм

Кабель заземления 35 мм

Спецификация кабеля заземления 35 мм

• Проводник

  Обычная отожженная медь класса 5 по BS EN 60228

• Изоляция

  ПВХ тип

• Ножны

  ПВХ тип

• Мин. рабочая температура

  -40°С

• Максимальная рабочая температура

  70°С

• Основные цвета

  Желто-зеленый

• Цвет оболочки

  Желто-зеленый

• Текущая пропускная способность

  Номинальные значения тока см. в таблице 4F3 стандарта BS7671 IEC

  .

Заявка:

Заземляющий кабель диаметром 35 мм подходит для прокладки в стационарных местах. Он широко используется для подключения силовых устройств, освещения, бытовых электроприборов, приборов и т. д. с номинальным напряжением переменного тока до 450/750 В (U0/U) включительно. Земля является контрольной точкой в ​​электрической цепи, от которой измеряются напряжения, общий обратный путь для электрического тока или прямое физическое соединение с землей.

Стандарт:

Продукт соответствует стандартам GB/T5023, эквивалентным IEC60 227. Он также может быть изготовлен в соответствии со стандартами ASTM, DIN, BS и т. д. Кроме того, мы можем разрабатывать и производить продукцию в соответствии с требованиями клиентов.

Краткая конструкция:

1) Проводник: Медь или алюминий, твердый

2) Изоляция: ПВХ

3) Количество ядер: Одноядерный

4) Другие специальные характеристики: Дизайн и производство в соответствии с требованиями клиентов.

Производительность службы:

1) Длительная рабочая температура: не выше 70°C

2) При прокладке кабеля температура окружающей среды должна быть не ниже 0°С

Структурная схема:

Кабель заземления 35 мм Параметр

Номинальное сечение (мм2)	№/диам. сердцевины (мм)	Средний диаметр (мм)	Справочный вес (кг/км)	Сопротивление проводника при 20℃(Ом/км)
1,5	30/0,25	3,5	20,6	12.1
2,5	50/0,25	4.2	33	7.41
4.0	46/0,30	4,8	48	4,61
6.0	84/0,30	5.6	68	3.08
10,0	80/0,40	7.6	115	1,83
16,0	128/0,40	8,8	176	1. ← Previous Next → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
