Зазор между цоколем и отмосткой: что такое узел (шов), каким должно быть расстояние, чем заполнить или залить зазор между, как заделать щель сопряжения?

что такое узел (шов), каким должно быть расстояние, чем заполнить или залить зазор между, как заделать щель сопряжения?

Цоколь к отмостке никогда жестко не примыкает. Это связано с тем, что при минусовых температурах воздуха возникает пучение грунта, из-за чего на стыке примыкания появляется трещина, которая с течением времени только увеличивается.

Для того чтобы воспрепятствовать этому разрушительному процессу для всего дома, создается узел примыкания отмостки к конструкции цоколя фундамента.

Его задача — защита от повреждений строительных конструкций и обеспечение надежной гидроизоляции соединения. Узел выполняется с применением современных стройматериалов: демпферной ленты и герметиков из однокомпонентного полиуретана.

Содержание

• 1 Что собой представляет деформационный шов?
  • 1.1 Каким должно быть это расстояние?
• 2 Почему важно сделать щель герметичной?
  • 2.1 Причины негерметичности
• 3 Чем можно заполнить или залить зазор между отмосткой и цоколем?
  • 3. 1 Пена строительная
  • 3.2 Битумная мастика
  • 3.3 Пенопласт
  • 3.4 Минвата
  • 3.5 Резинополимерные гидрошпонки
  • 3.6 Демпферная лента
  • 3.7 Однокомпонентные полиуретановые герметики
• 4 Какие инструменты потребуются для монтажа?
• 5 Как заделать?
• 6 Причины неправильной герметизации
• 7 Заключение

Что собой представляет деформационный шов?

Это специально выполненный деформационный шов, исполняющий защитную роль, и дает возможность отмостке выдерживать значительные температурные колебания грунта. Такие защитные элементы считаются обязательными к установке в сейсмоактивных районах и в домах, возведенных на ленточных фундаментах.

Категории деформационных швов по типу защиты:

• осадочные, от воздействия дождевых и паводковых вод;
• температурные, от скачков температур и морозного пучения;
• усадочные, от просадки конструкции;
• сейсмические.

Конструкции узла примыкания зависит от типа грунта, климатического района строительства и выполненного пирога отмостки.

Деформационные швы раньше выполнялись только из промазанных битумом досок шириною до 20 мм, сегодня стали применяться искусственные материалы в виде специальных лент и герметиков.

Каким должно быть это расстояние?

Размер деформационного шва определяют на проектной стадии, чтобы создать узел примыкания максимально надежным и долговечным. Шов выполняют во время монтажа отмостки до стадии заливки бетона, для этого по всему периметру закладывают на всю глубину бетонного пирога демпфирующий материал, который по технологии может оставаться там или выниматься для проведения гидроизоляционных работ.

Наименьшая ширина швов 6 мм, она устанавливается расчетным путем и зависит от ширины завершающего слоя пирога отмостки, по высоте шов равняется высоте бетонной заливки. По конструкции швы выполняются совершенно прямыми, разрешается их пересечение только под 90 градусов. Стыки рассечений не могут в плане создавать букву «Т».

Почему важно сделать щель герметичной?

Отсутствие герметичного примыкания отмостки к стенам ведет к формированию щелей через которые в последствие будет проникать к фундаменту вода. Она создает влажный режим, разрушающий строение.

При отрицательных температурах вода замерзает, в результате станет деформироваться фундамент, что создаст реальную угрозу обвала дома или отдельных его конструкций.

Заделка таких швов специальными гибкими материалами позволяет остановить развития таких негативных процессов. Варианты гидрозащиты выбирают исходя из конструкции цоколя и отмостки, среднестатистических объемов выпадающих осадков и предельной деформационной нагрузки.

Это могут быть:

1. Применение полимерных либо резиновых уплотнителей.
2. Вставка в шов гернитового жгута.
3. Защита разреза гидрошпонкой.
4. Установка профильных конструкций, изготовленных специально для такой цели.

Самым недорогим вариантом считается использование компенсаторов из рубероида или вспененного полиэтилена, имеющего повышенную эластичность, в связи, с чем могут легко и многократно сжиматься.

На бетонной отмостке такие швы пропитывают мастикой, которая после затвердевания, приобретает свойства резины. Для выравнивания смеси применяют мягкий шпатель.

Причины негерметичности

Главной причиной образования деформаций в отмостке с нарушением герметичности узла примыкания является неравномерная осадка дома.

Кроме того, негерметичность проявляется в следующих случаях:

1. В старых конструкциях при многократных процессах температурного расширения и сжатия.
2. Просадка отмостки из-за нарушения технологии возведения защитной конструкции.
3. Пучение грунта при минусовых температурах.
4. Тепловое воздействие на цементную стяжку дает удлинение 0.5 мм/м, в связи, с чем бетон нажимает на цоколь фундамента, с нагрузкой достаточной для образования трещин.

Чем можно заполнить или залить зазор между отмосткой и цоколем?

На практике подтверждено, что любая жесткая бетонная отмостка, установленная без компенсационных швов, способна разрушится сразу же после наступления морозов. Трещины уплотняют такими стройматериалами:

Пена строительная

Преимущества:

• многофункциональность,
• теплоизоляция,
• герметичность,
• устойчивость к перепадам температур.

Недостатки: разрушение под ультрафиолетом.

Битумная мастика

Преимущества:

• стойкость по отношению к агрессивным внешним факторам,
• простой способ обработки,
• допустимость работы в любое время года,
• большой срок эксплуатации,
• бесшовность покрытия,
• отличная влагостойкость и адгезия с поверхностью цоколя и отмостки,
• низкая закупочная стоимость.

Недостатки:

• пожароопасность при выполнении работ,
• требует время для полимеризации.

Пенопласт

Преимущества:

• хорошая теплозащита,
• влагостойкость,
• многофункциональность,
• простота установки,
• низкая цена.

Недостатки:

• огнеопасный,
• выделяет при горении ядовитые компоненты,
• создает паробарьер,
• боится ультрафиолетовых лучей,
• низкая механическая прочность.

Минвата

Преимущества:

• малая теплопроводимость,
• превосходная паропроницаемость,
• химическая, термическая и биологическая устойчивость,
• пожаробезопасность и низкая стоимость.

Недостатки:

• требует обработки водоотталкивающими средствами,
• большой вес.

Резинополимерные гидрошпонки

Преимущества:

• простой монтаж,
• надежность крепления,
• высокая гидрозащита,
• продолжительный срок эксплуатации,
• гибкость и высокопрочность.

Недостатки: высокая цена.

Демпферная лента

Преимущества:

• высокие изоляционные характеристики,
• устойчивость к температурным скачкам,
• водостойкость,
• простая укладка,
• большой срок применения,
• стойкость к температурным скачкам и ультрафиолету.

Недостатки: высокая цена.

Однокомпонентные полиуретановые герметики

Преимущества:

• высокая адгезия,
• температурный режим применения от -60 до + 80 С,
• стойкость по отношению ко всем агрессивным природным факторам,
• срок эксплуатации более 25 лет.

Недостатки:

• высокая цена,
• вредный материал,
• плохо поддается утилизации.

Какие инструменты потребуются для монтажа?

Лучше всего если узел примыкания будет выполняться вместе с устройством отмостки. В таком случае домашнему мастеру потребуется иметь набор инструментов для выполнения бетонных работ. Поскольку бетон никого ждать не будет, правильно подготовить инструментарий заранее.

Большинство необходимых инструментов и материалов являются стандартными и не потребуют значительных вложений:

1. Защитная одежда: костюм, перчатки, очки, респиратор, резиновые сапоги.
2. Строительное правило, шнур, колышки и уровень.
3. Тачка для перевозки раствора.
4. Миксер, лопаты и ведро.
5. Молоток.
6. Доски для опалубки
7. Крепеж.
8. Демпферная лента или другой изолятор.

Как заделать?

Наиболее современным вариантом устройства узел примыкания фундамента является применение демпферной ленты, укладываемой в шов в линии сопряжения вдоль периметра дома, до момента установки цементно-песчаного пирога.

Если по периметру будут присутствовать архитектурные элементы в виде колонн или других выступов, то ее выполняют и около них. Компенсатор кладут без разрывов. При необходимости кромки ленты соединяют внахлестку.

Алгоритм устройства узла примыкания с помощью демпферной ленты:

1. Перед началом наклейки тщательно готовится место, чтобы клеящая сторона ленты смогла капитально зафиксироваться.
2. Основание, на которое будет укладываться лента, хорошо высушивают и обезжиривают.
3. По окончанию наклейки по ней необходимо пройти валиком, чтобы усилить надежность склеивания и сгладить незначительные дефекты.
4. Лента идет в рулонах, ее разматывают по мере необходимости, при этом снимая защитный слой и закрепляя на стенку.
5. По СНиП допускаемая предельная площадь одноразовой стяжки равняется 10 м2, если она больше, ее делят на участки. Это согласуется с требованиями установки поперечных термических швов в отмостки через 2 м.
6. Ленту размещают немного выше точки заливки цементного раствора на 2 см.
7. После ее схватывания, ненужную часть ленты отрезают либо, отрывают по технологическим надрезам.
8. Монтаж начинают с угла опалубки отмостки дома. Отрезной угол должен быть ровным.
9. При установке нельзя натягивать ленту.
10. Толщина ленты применяется равной по всей конструкции.
11. Если лента не имеет клеящей основы, закрепляют ее жидкими гвоздями либо скотчем двухстороннего действия, что более предпочтительно, поскольку такой вариант обеспечит сплошной прижим.

Если по проекту отмостки предусматривается выполнение отделочного покрытия и установка планки, в таком случае выступающую часть ленты лучше не обрезать, поскольку она будет закрыта планкой.

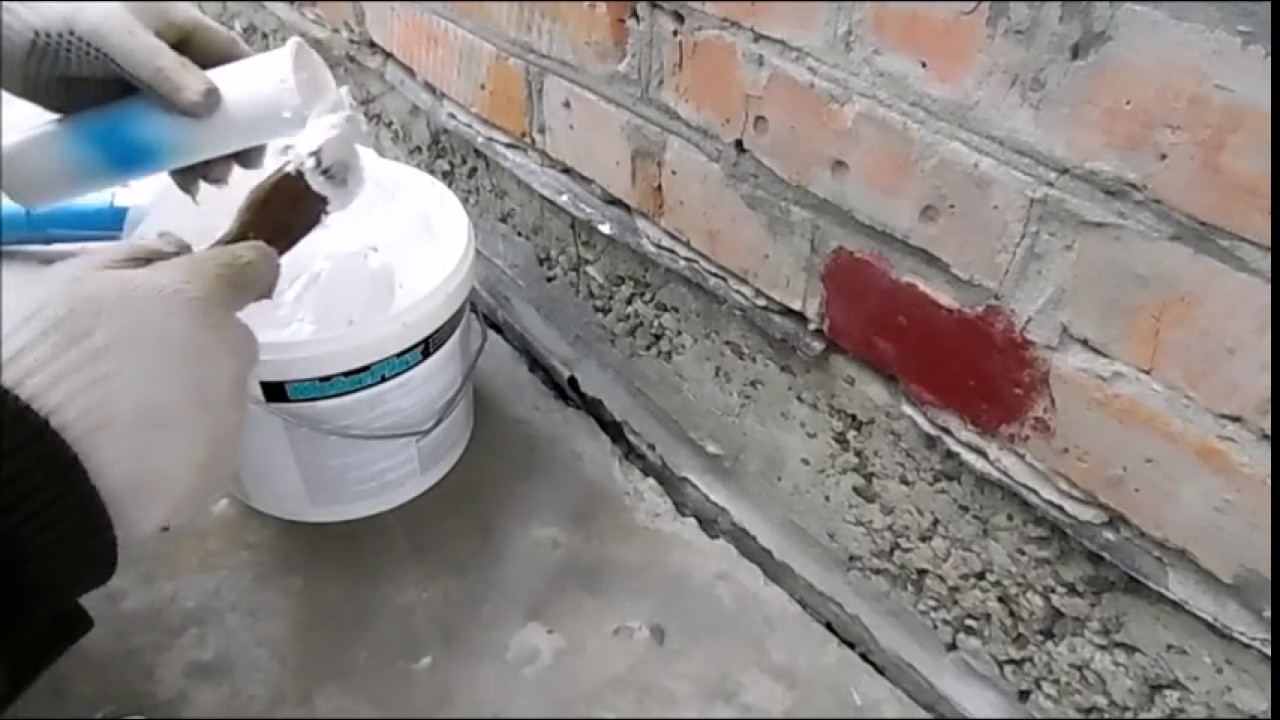

Герметизация шва между отмосткой и цоколем дома герметиком, видео-инструкция:

Причины неправильной герметизации

Случаются ситуации, когда, несмотря на то, что узел примыкания установлен, вода все равно проникает к фундаменту. Это, прежде всего, происходит из-за того, что неправильно выполнен расчет конструкции узла, ширина и глубина шва, в связи с чем он не способен компенсировать реальное движение бетона.

При этом толщина бетонного слоя отмостки не имеет значения, поскольку бетон равномерно реагирует только на линейное расширение.

Второй ведущий фактор, вызывающий растрескивание компенсирующих швов бетона, — это плохой выбор материала для самих швов. Материалы для узлов примыкания должны быть совместимы с типом бетона, с которым они соединены. Шовные материалы также должны выдерживать условия окружающей среды, для которых они предназначены.

Третий, не менее важный фактор работы узла примыкания, — правильный уход за компенсаторами. Профилактическое обслуживание продлевает межремонтный восстановительный период шва, который рано или поздно придется выполнять.

Для того чтобы поддерживать узел примыкания отмостки в рабочем состоянии, владельцу дома необходимо предпринимать следующие шаги:

1. Очистка: нельзя допускать попадания грязи и мусора в шов. Мусор может способствовать проникновению влаги в компенсаторы, вызывая их растрескивание.
2. Сушка: нельзя позволять стоячей воде оставаться на компенсационных швах слишком долго.
3. Сорняки и растения: если замечено, что в компенсационных швах растут сорняки и растения, немедленно их удаляют, поскольку корни быстро повредят узел примыкания и станут источником попадания влаги к фундаменту дома.

Много важной и полезной информации об устройстве отмостки представлено в данном разделе.

Заключение

Возводя отмостку к цоколю дома, исполнитель должен знать об особом зазоре между ними, который называется узлом примыкания и выполняется вдоль всего периметра дома.

Если зазора нет, либо он исполнен плохо, то отмостка, произведенная из плитки или бетона, под влиянием отрицательных температур окажет давление на цоколь, а при хождении по ней — продавливаться и повреждать внешний слой цоколя и отмостки.

С тем, чтобы предупредить развитие разрушительного процесса, устанавливают узел примыкания из компенсационного шва не менее 2 см, заполняя его по специальной технологии изоляторами, создавая гибкую герметичную структуру.

Чем заделать щель между фундаментом и отмосткой, чтобы предотвратить разрушение

Отмостка вокруг цоколя – обязательное для всех строений сооружение. Она защищает несущую конструкцию от разрушительного воздействия природной среды.

Но из-за ошибок в установке и по причине подвижности грунта, конструкция может отделиться от основания, образовав щель. Это опасно попаданием осадков на подземную часть фундамента и разрушением несущей конструкции.

Трещины нуждаются в заделке.

Содержание

1. Причины появления щелей
2. Необходимые инструменты
3. Заделка шва при обустройстве отмостки
4. Бетонная отмостка
5. Отмостка в виде тротуарной плитки
6. Отмостка из булыжника
7. Асфальтная отмостка
8. Как избежать появления трещин

Причины появления щелей

Разрушение и смещение отмостки может наблюдаться в старых домах и в новых постройках.

Основные факторы:

• Игнорирование гидроизоляции. Главный разрушающий фактор – это влага от осадков. Забыв при строительстве фундамента и устройстве тротуарной поверхности о гидроизоляции, конструкция будет постоянно подвергаться намоканию.
• Неправильная засыпка. Устройство цокольного тротуара начинается в укладке своеобразной подушки из песка и гравия. Если этот слой плохо утрамбован, декоративное покрытие будет держаться непрочно.
• Погодные условия. Делать отмостку в жару, дождь и мороз не желательно, так как строительные материалы ведут себя по-разному в соответствующих условиях. Это влияет на прочность конструкции далеко не в лучшую сторону.
• Нарушение технологии в приготовлении раствора и заливке. Слишком большое количество цемента или его недостаток приводит к скорейшему растрескиванию конструкции. Отсутствие армирования снижает прочность конструкции.
• Нельзя использовать при устройстве отмостки материал для внутренних работ или заливать конструкцию уже схватившимся раствором.
• Демпферный шов. Между цоколем и тротуаром обязательно наличие демпферного шва, который предотвращает разрушение конструкции от почвенных подвижек.
• Разрушение от времени. Если тротуарная поверхность не новая, прослужила уже не один десяток лет и прошла много циклов заморозки, появление трещин неизбежно. А со временем любая трещина без должного внимания превращается в траншею.

Тротуар может разрушаться от неравномерной усадки здания. Усадка – обязательное явление у любой новой постройки.

В течение первых нескольких лет (в зависимости от грунта) здание дает усадку и в случае, если осаживается строение неравномерно, на отмостке появляются трещины, которые со временем расширяются и превращаются в дыры.

Необходимые инструменты

Для ремонта отмостки фундамента, независимо от материала декоративной отделки, может потребоваться примерно один набор инструмента:

• Ведро;
• Лопата;
• Тачка;
• Емкости;
• Шпатель или мастерок;
• Валик или кисть;
• Уровень;
• Ручная трамбовка;
• Перфоратор.

Из материалов понадобится утеплитель и влагоизоляция, щебень, грунтовка, цемент, песок и арматура.

Заделка шва при обустройстве отмостки

Лучше всего позаботиться об отсутствии возможных трещин еще на этапе строительства конструкции. Заделка компенсационного шва производится мягкими пористыми материалами.

Алгоритм работы:

• Грунтуем стыковочное отверстие по периметру дома.
• Заполняем расщелину полиуретановым герметиком.
• Устанавливаем сетку и монтируем отделку.

В конструкции выполненной из брусчатки, шов скрывается этим же материалом. В случае с каменной отмосткой можно использовать тонкий бордюр.

Бетонная отмостка

Если образовалась трещина между фундаментом и цокольным тротуаром из бетона, расширяем ее перфоратором, убираем мусор, пыль и промываем водой. Покрываем поврежденный участок грунтовкой. На слишком большие трещины наносим слой битумной мастики.

Заполняется такая трещина по-разному, в зависимости от ее размера. Большие разломы заливаем бетоном. В случае небольших трещин, производим обработку жидким цементом.

Отмостка в виде тротуарной плитки

Плиточная отмостка может нуждаться в восстановлении при фрагментарном повреждении и частичном оседании опалубки.

В первом случае удаляем битую плитку, засыпаем пространство песком, утрамбовываем его и укладываем новые элементы. Во втором случае нужно разобрать весь пострадавший участок, качественно уложить песчано-щебневую подушку и затем смонтировать новую плитку.

Отмостка из булыжника

Если от цоколя отошла каменная отмостка, необходимо разобрать весь поврежденный фрагмент. Разбиваем старый цемент и вынимаем камни. Засыпаем освобожденный участок щебнем, тщательно утрамбовываем материал. Наливаем цементный раствор и укладываем булыжник.

Просветы между камнями заполняем цементом.

Асфальтная отмостка

Отмостка из асфальта ремонтируется похожим с остальными способом.

Полностью демонтируем покрытие на поврежденном участке. Очищаем место ремонта от загрязнений, покрываем площадь жидким битумом. Укладываем новый слой асфальта, утрамбовываем катком.

Вместо битума и асфальта можно использовать цементный раствор и щебень.

Как избежать появления трещин

Предотвратить образование трещин между цоколем и отмосткой, а также растрескиваний самой поверхности можно, в точности соблюдая технологию укладки конструкции при ее строительстве и реставрации.

Нужно регулярно следить за состоянием поверхности. Появившиеся, даже малейшие трещины лучше сразу устранять, не дожидаясь более серьезных проблем.

1-дюймовый зазор между базовыми блоками и цоколями

Привет, у нас есть зазор около 1 дюйма поперек кухни между цоколями и базовыми модулями, и этот зазор не является одинаковым для всех кухонных модулей, а также цоколя не полностью закреплены. По здравому смыслу так быть не должно. Если должен быть разрыв, то он должен быть, по крайней мере, постоянным и не должен быть таким большим?

4

4 ответа от сборщиков кухонь MyBuilder

Лучший ответ

LAR Home Renovations

Хартфордшир • Член с 21 мая 2021 г. •

9
рабочие места,
100% положительный
обратная связь

Зазор должен быть около 10 мм, кажется, что блоки были расположены слишком высоко, и, возможно, необходимо было прибить цоколь к полу. Если кухни уже оборудованы, столешницы и т. д., то можно и дешевле приобрести более широкий цоколь. На мой взгляд, плинтусы Howden составляют около 165 мм, а бенчмарки, например, 140 мм. Да, они также должны быть защищены.

Также, если пол не был уложен, можно было оставить зазор, чтобы приспособить его.

2021-05-26T12:19:15+01:00

Ответ получен 26 мая 2021 г.

Вестон Девелопментс

Дарем • На сайте с 3 марта 2016 г. •

50
рабочие места,
100% положительный
обратная связь

Я согласен с ремонтом дома Лар.

И он прав. Howdens определенно делает более глубокий цоколь.

2021-06-02T20:45:03+01:00

Ответ получен 2 июня 2021 г.

NC — Кухни

Blackwater • На сайте с 26 мая 2021 г. •
Пока нет отзывов

Цоколь следует оставить неразрезанным до тех пор, пока не будет уложен пол, а затем ремонт дома LAR будет выполнен правильно. на кухню).

Ваш лучший выбор — новый постамент и начните сначала.

Ник

2021-05-27T22:30:02+01:00

Ответ получен 27 мая 2021 г.

Моголов

Кройдон • На сайте с 8 ноября 2019 г. •

2
рабочие места,
100% положительный
обратная связь

Перед установкой кухни следует проверить высоту цоколя, чтобы было место для регулировки, чтобы знать, на какую высоту вы установите нижний шкаф и оставить зазор 10 мм.

2021-06-12T16:00:04+01:00

Ответ получен 12 июня 2021 г.

Неправильная установка откидных досок на кухонном гарнитуре — зазор между откидным щитком и кухонным гарнитуром

Привет, не мог бы ты дать мне совет. Чуть более 12 месяцев назад у меня была пристройка к кухне. Был уложен новый бетонный пол, на стяжку нанесено большое количество самовыравнивающейся смеси. Я только что заметил, что одна из откидных досок не прилегает к кухонному гарнитуру. Он начинается в одном углу, сидя заподлицо. Затем к тому времени, когда он достигает другого угла, между верхней частью откидной доски и нижней частью кухонного гарнитура остается зазор чуть более 1 см. Вы не можете заметить это с уровня глаз, поэтому я не уверен, как долго это было так, я случайно заметил это сегодня. (У меня пузырьковый кухонный винил, что хуже всего в этой области — пол будет проверен на наличие влаги). Есть ли у кого-нибудь комментарии, которые могут пролить свет на это. Вероятно ли, что это будет небольшое проседание/оседание? Я поговорю с геодезистом на следующей неделе, но меня это очень беспокоит, и мне интересно, что вы думаете? Спасибо

5

5 ответов от монтажников напольных покрытий MyBuilder

Лучший ответ

Inspire Property Services

Basildon • На сайте с 27 октября 2017 г. •

9
рабочие места,
100% положительный
обратная связь

Между модулями и цоколем обычно есть зазор. Обычно это происходит из-за того, что пол неровный, а блоки установлены ровно. Пока его не видно (если только вы не лежите на полу), вам не о чем беспокоиться. Надеюсь это поможет! Алан

2017-11-04T21:45:02+00:00

Ответ получен 4 ноября 2017 г.

Напольное покрытие CS

Manchester • На сайте с 5 июня 2015 г. •

64
рабочие места,
95% положительных результатов
обратная связь

здравствуйте, если вы поставите спиртовой уровень на кухонную столешницу и он покажет уровень, то при укладке черновой пол должен быть выступающим. монтажники выровняют кухню от чернового пола, а не наоборот. это не проблема, если вы не можете видеть это .

2017-07-18T14:45:02+01:00

Ответ дан 18 июля 2017 г.

RB Плотницкие и столярные изделия

Swadlincote • На сайте с 6 июня 2016 г. •

12
рабочие места,
100% положительный
обратная связь

Обычно оставляют небольшой зазор около 10 мм между цоколем и нижней частью нижних шкафов. Для простоты доступа обычно.

2017-07-09T08:30:01+01:00

Ответ получен 9 июля 2017 г.

RL Установки

Bicester • На сайте с 20 фев. 2019 •

1
работа,
100% положительный
обратная связь

Совершенно нормально иметь небольшой зазор в верхней части цоколя, это поможет вам в случае, если вам когда-нибудь понадобится их снять. Если плинтусы были правильно вписаны в неровный пол, зазор должен быть одинаковым по всему периметру.

2019-02-20T18:55:02+00:00

Ответ дан 20 февраля 2019 г.

Кухонный гарнитур JB

Гримсби • На сайте с 5 января 2017 г. •

8
рабочие места,
100% положительный
обратная связь

Обычно оставляют 5-10 мм для облегчения удаления.
