Железобетонный столб для электричества: описание, установка

28.07.2020

Для того чтобы электричество без перебоев доставлялось в любой дом, требуется прочная прокладка электросетей воздушным методом по пути от трансформаторных станций сразу к его заказчику.

Железобетонный столб для электричества предназначен как раз к этим целям и на данный момент является самым популярным видом среди столбов ЛЭП.

Из трех имеющихся разновидностей – металлические, деревянные и железобетонные, именно последние столбы лучше всего подходят для влажных и мягких почв, где другие окажутся подверженными коррозии или гниению. Но этим плюсы ЖБ столбов не исчерпываются.

Преимущества

Итак, столбы ЛЭП железобетонные представляют из себя опоры для проведения линий электропередач (воздушных), и как раз к ним крепят провода. Железобетон как материал отличается прекрасными характеристиками по эксплуатации. Продукция ЖБИ устойчива к разрушению и процессам коррозии, а также показывает отличную сопротивляемость к отрицательным влияниям окружающей среды. К остальным плюсам железобетонных столбов относятся:

Увеличенный уровень прочности;
Длительный срок эксплуатации – больше 50 лет;
Стойкость к высоким (пожаробезопасность) и низким (морозостойкость) температурам;
Простое техобслуживание и эксплуатация.

Разновидности

В большинстве случаев применяются железобетонные столбы с круглой или прямоугольной моделью сечения. Указанные элементы производят в соответствии с ГОСТом, в качестве наполнителя для бетона применяя гранитный щебень, который характеризуется отличной прочностью и стойкостью к морозу.

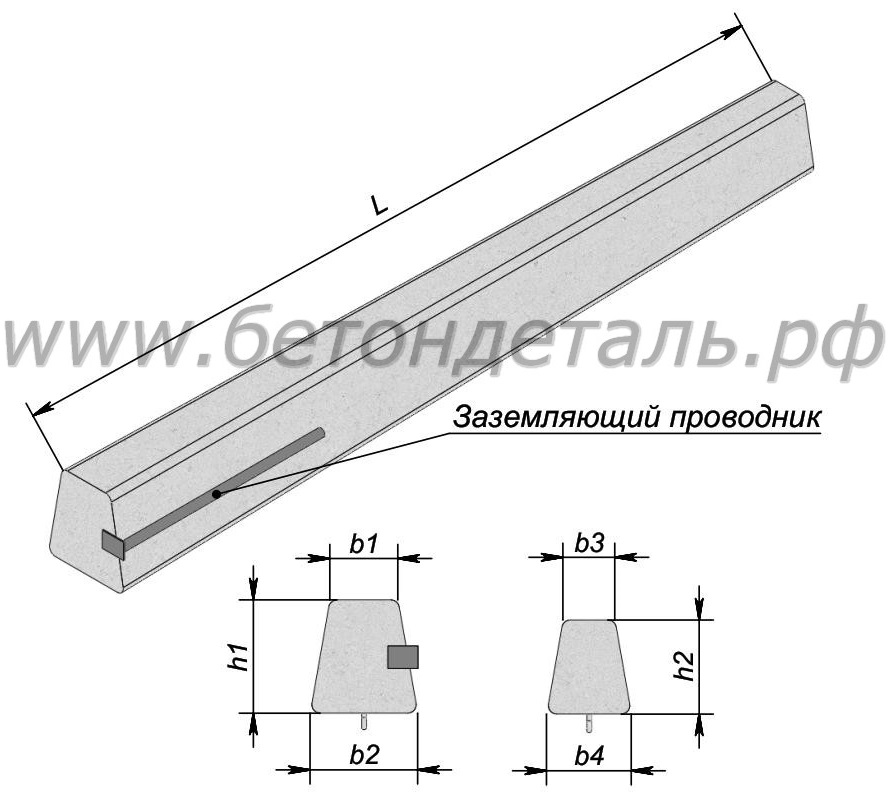

Сечения железобетонных столбов для электричества

На производстве ЖБИ наиболее встречающийся вид столбов ЛЭП – одностоечные элементы с промежуточным распределением и металлическими отвесами. Но в случае ЛЭП большого напряжения могут применяться и угловые анкерные столбы из железобетона с оттяжками.

Этапы и особенности возведения

Железобетонный столб для электричества должен быть правильно установлен, для чего важно предварительно учесть такие условия как природный ландшафт, промежуточные расстояния, нагрузка ветром и, в случае необходимости, плотность потока транспорта. Во время проведения работ по установке должны осуществляться проверки на безопасность и крепкость, на устойчивость и долговечность, а также на визуальную презентабельность.

Поэтапно установка ЛЭП столбов их железобетона обычно выглядит следующим образом:

Разметка территории

На этом этапе определяют требуемое здесь число столбов и места их размещения. Эти расчеты осуществляются исходя из характеристик ландшафта, параметров почвы и уровня нагрузок. Все рассчитывают, соотносясь со специальной технологией данного монтажа.

Пробуривание ямы

После размечивания участка приступают к процессу бурения, следуя этой самой разметке и учитывая все характеристики грунта. На этом этапе используется спецтехника, которая представляет из себя телескопические и земляные буры, поставленные на автоплатформу.

Монтирование столбов

Данный этап подразумевает установку ЖБ столбов ЛЭП в уже подготовленные участки, которая происходит с помощью манипулятора. Они закрепляются в отверстиях от бура бетонным раствором, а для наибольшей прочности могут еще использоваться подпорки.

Монтирование электрических проводов

Перед этим дополнительно производится установка металлоконструкций – под траверсы и изоляторы, которые не пускают сквозь себя ток, но необходимы для крепления проводов. В итоге получается сооружение, которое и станет без перебоев доставлять электричество.

Опоры ЛЭП (лини электро-передач): виды, вес, установка

Железобетонные опоры являются элементом несущего типа, который используется при прокладке системы электропередач. На улице они подвергаются серьезным природным нагрузкам, поэтому их изготавливают из бетона и арматуры. Установка железобетонных столбов производится с помощью специализированной техники, потому что монтажная технология осложняется весом изделий. А если вас интересует, как купить столб освещения, то мы вам поможем.

Виды опор ЛЭП

По технологии изготовления ЖБИ опоры могут быть двух видов:

Вибрированные. В опалубку закладывают армирующий каркас, который заливают бетонным раствором. Форма расположена на вибростоле, который вибрирует, уплотняя бетон;
Центрифугированные. Здесь та же комплектация, только опалубку вращают относительно своей оси, пока бетонная смесь не застынет. Именно так производят опорные столбы круглого сечения.

В зависимости от места расположения столбов в системе электропередач существует другая классификация:

Анкерные. Это стандартный электрический столб без выступов и закладных. Их используют чаще как промежуточный элемент опорной конструкции ЛЭП;
Угловые. Место расположения – поворот линии;
Концевые. Это два столба: один вертикальный, второй наклонный, выполняющий функции подпорки. После установки они образуют букву «Л».

На этом виды опор ЛЭП не ограничиваются. Существуют и другие классификации, где за основу берут характеристики ЖБ изделий. К примеру, тип армирующего каркаса, плотность используемого бетона, электропроводность опоры и прочее.

Все выше обозначенные опоры собираются из стоек марки «СВ». Аббревиатура обозначает, что это «С» – стойка, «В» – вибрированная. В маркировке также присутствуют и цифры. К примеру, марка СВ 95-2:

95 – это электрический столб с размером длины, равной 9,5 м;
2 – изгибающий момент.

Последняя характеристика важна, потому что электрические столбы под действием проводов, ветра и наледи изгибаются.

Сколько весит железобетонный столб ЛЭП

В таблице показано, сколько весит бетонный столб в зависимости от марки изделия.

Марка	Вес, т
СВ95	0,9
СВ105	1,17
СВ110	1,13
СВ164	3,55

Как устанавливают столбы для электричества

Правила установки электрических столбов основываются на тяжести железобетонного изделия. Поэтому в процессе монтажа пользуются спецтехникой:

подъемный кран для поднятия опоры и установки ее в подготовленную скважину;
трактор, который подвозит столбы к месту монтажа.

Существует две основные технологии установки в грунт:

Электрическую опору просто погружают в землю. Никаких дополнительных элементов для этого не используют;
С установкой на основу.

Вторая позиция – это два разных подхода к проведению монтажных работ. Один вариант – это вставление стойки в подготовленную скважину, которая на 20-30 см больше сечения ЖБ изделия. После выставления опоры по вертикали ее нижнюю часть внутри скважины заливают бетонным раствором. Такую конструкцию монтажники часто называют или каркасной, или рамной.

Второй вариант – это монтаж на металлические или железобетонные сваи. То есть, перед тем как установить электрический столб, в грунт вбивают сваю, на которую он и будет опираться.

Но сам монтажный процесс начинается со сборки опоры. То есть на нее устанавливается траверса и заземляющий спуск. На траверсу после этого накручивают изоляторы. Обязательно набивается трафарет, который дает информацию о том, когда электрический столб был установлен, и порядковый номер элемента в сети электрической системы.

Во всех технологиях в обязательном порядке присутствует процесс гидроизоляции части элементов электросети, которая погружается в землю. Для этого обычно используют горячий битум. В зависимости от типа грунта, от массы ЖБ изделия опорную конструкцию погружают на глубину в пределах 1,2-2,0 м.

Если используется традиционная технология установки, то есть не каркасная, то зазоры между стенками скважины и столба засыпают или выкопанным грунтом, или щебнем мелкой или средней фракции. Последний можно заменить гравием. При этом подсыпку хорошо утрамбовывают.

Установка столба для электричества концевого типа производится также, только сначала монтируется вертикальная опора, которая тут же закрепляется в земле. А после вторая наклонная. Обе стойки между собой соединяются хомутами, крестовыми связками или специальными траверсами. По технологии временно устанавливают распорки или растяжки.

Внимание! Производить засыпку грунта в зазор скважины или заливку бетонного раствора можно только после того, как была проведена проверка высоты установки опорной конструкции. Если высота больше требуемой, скважину углубляют. Если меньше, ее засыпают грунтом или щебнем с тщательным уплотнением.

Преимущества ЖБИ столбов

Изготовленные из железобетона опоры для линий электропередач обладают:

Высокой прочностью. Они спокойно выдерживают не только сильные ветровые нагрузки, но и удары при столкновении с автомобилями и другими транспортными средствами;
Стопроцентной экологичностью. В конструкции нет материалов, которые при изменяющихся влажности и температуры или под действием солнца выделяют в воздух вредные для человека вещества;
Сроком службы – 100-150 лет;
Минимальными финансовыми и трудовыми затратами на проведение ремонтных работ;
Диэлектрическими качествами.

Электрические опоры – элемент архитектуры городов, поселков и транспортных развязок. Не самый презентабельный внешний вид не отталкивает. Ведь понятно, что их основная задача – создать безопасные условия транспортировки электроэнергии.
