Из чего можно сделать электрозамок своими руками

Электрозамок — полезная вещь, которую в принципе можно сделать своими руками. Например, для щеколды калитки на вашем участке, скрытый замочек для сарайки. Есть ли в этом смысл при доступной цене китайских электромеханических замков, в том числе предназначенных для калитки, сомнительно. Но если вы любите мастерить, то почему бы и нет. Мы расскажем три способа сделать электрозамок своими руками.

Электромеханический замок из соленоида для АТС

В старой аппаратуре можно встретить соленоид, работающий как минимум от 24 В, лучше 36 или даже 48 В. Такие часто использовались связистами. При подаче напряжения рычаг выдвигается или задвигается. Например, вот такой.

Чтобы поднять тяжелую щеколду, придется сделать систему рычагов и пружин. Подать напряжение можно с двух соединенных аккумуляторов на 12 В из ИБП для компьютера.

Управлять электрозамком можно с обычной кнопки, которая подаст напряжение, или с контроллера СКУД. В последнем случае можно использовать считыватели карт, кодовые панели и так далее. Правда, если соленоид выйдет из строя, придется искать новый. Но если у вас таких много, скажем, от разобранной старой аппаратуры, то не проблема.

Электрозамок на автомобильном активаторе дверей

Еще один подходящий соленоид — автомобильный активатор двери.

Преимущества его использования:

• Работает от 12В, т.е. одного аккумулятора.




• Развивает мощное усилие.




• Легко найти замену в магазине автозапчастей.

Единственное ограничение — нельзя долго подавать ток на обмотку катушки соленоида активатора. Она довольно быстро перегорает.

Моторный замок из сервопривода

Еще один замок, управляемый электричеством, из серии “выкинуть жалко” — на сервоприводе от CD-дисковода или аналогичного. На этом моторчике можно сделать своими руками моторный электрозамок.

Потребуется сделать механизм, который будет выдвигать/задвигать ригель. При правильном соотношении передаточного числа шестеренок, можно автоматизировать обычный механический замок. Можно использовать пластиковые, которые установлены в самом приводе.

Создаваемое сервоприводом CD усилие составляет примерно 300 граммов. Напряжение питания и сила тока указаны производителем на корпусе. Необходимо использовать контроллер. Подойдет универсальный Arduino.

К нему можно скачать готовые прошивки, подходящие для разных сценариев использования. Ссылка на скачивание есть под видеороликом на нашем канале в YouTube.

Еще раз отметим, что этот материал предназначен для людей, которые любят мастерить различные механизмы или хотят автоматизировать какой-то ранее установленный механический замок. Для всех остальных лучшим выбором будет купить готовый электромеханический замок в нашем интернет-магазине.

Электромеханический замок на калитку своими руками

Каждый домовладелец стремится к тому, чтобы создать у себя дома комфортную атмосферу и обеспечить надлежащую безопасность. Для этого могут использоваться различные средства и приспособления, в том числе и электромеханический замок на калитку.

Стоит только представить на миг: за окном проливной дождь с сильным порывистым ветром, поэтому одна лишь мысль о том, что нужно выйти на улицу и открыть кому-то калинку, навевает ужас. Но если на воротах или калинке установлен своими руками электромагнитный или электромеханический замок, достаточно лишь нажать кнопку, и гости смогут пройти во двор.

Электромеханические запорные устройства, используемые для уличной калитки, — уникальны тем, что представляют собой гибридную конструкцию, объединяющую в себе механическую и электронную составляющие. Как правило, к каждому из них прилагается два ключа: электронный (карта или ключ-таблетка) и механический.

Принцип работы замочного устройства

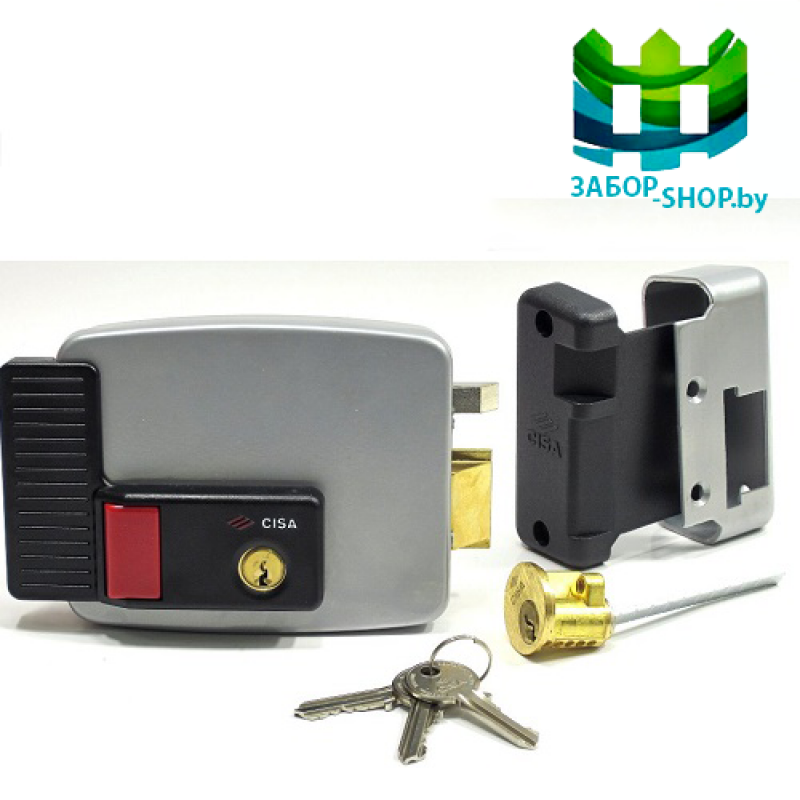

Обычно открывание электромеханического устройства, к примеру, Cisa, осуществляется с помощью соленоида: при подаче напряжения на контакты этого элемента происходит сбрасывание пружинного фиксатора, поэтому рабочий ригель под воздействием пружины входит в замок. При закрывании замка выполняются противоположные действия.

Открывание механизма изнутри происходит при помощи специальной кнопки, расположенной на калитке, или с управляющего механизма. Снаружи открывают замок с помощью механического ключа.

Особенности выбора

При выборе запорного устройства Cisa, установка которого осуществляться будет своими руками, следует обратить внимание, что замки бывают двух видов:

• врезной;
• накладной.

Накладной (равно как и врезной) электрозамок внешне ничем не отличить от обычного механического устройства. И еще, замочные механизмы могут быть левосторонними и правосторонними (в зависимости от типа открываемой конструкции выбирают тот либо иной вариант замка). Такими же особенностями обладает и электромагнитный механизм.

Кроме того, электрозамок на калитку в зависимости от особенностей блокировки и разблокировки может быть такого вида:

• моторным;
• электроблокирующим;
• с электрозащелкой;
• соленоидным.

Самостоятельный монтаж запирающих устройств

После того, как выбор сделан и замок приобретен, самое время приступить к его установке. Конечно, в идеале монтаж должен выполнять профессионал, ведь от правильности проведения подобных работ зависит безопасность. Однако если в наличие есть весь необходимый инструмент и домашний мастер обладает определенными навыками, установка электрозамка на калитку может быть осуществлена и своими руками.

Сложность выполнения монтажных работ зависит от типа выбранного запорного механизма. Если, к примеру, приобретен накладной замок Cisa, его установка своими руками не вызывает проблем.

Она выглядит так:

1. На калитке делают разметку (отмечают будущее месторасположение устройства).
2. Просверливают в полотне отверстия под крепежные элементы.
3. Устанавливают запирающее устройство и фиксируют его.
4. Выполняют монтаж ответной планки.
5. Проверяют работоспособность установленного механизма.

Сложнее выполнить монтаж своими руками врезного замка Cisa.

Такие работы своими руками выполняют следующим образом:

1. На торце делают разметку (размеры должны соответствовать торцовой части запорного механизма).
2. Вырезают нишу в металлическом полотне и вставляют в образовавшийся «карман» замочный корпус.
3. На полотне отмечают места крепления устройства.
4. Подобным же образом размечают и вырезают отверстие под квадратный стержень.
5. После того как все отверстия вырезаны, вставляют устройство в паз и закрепляют его с помощью саморезов.
6. В соответствующее отверстие помещают квадратный стержень, устанавливают дополнительные элемент конструкции.
7. Размечают месторасположение ответной планки и фиксируют ее.

Если монтаж выполнен правильно, все должно функционировать исправно.

Достоинства и недостатки

Все электрозамки на калитку обладают как достоинствами, так и недостатками.

К преимущественным особенностям устройств Cisa можно отнести следующие свойства:

1. Высокую надежность. Такой замок даже в случае отсутствия электричества отпереть никто не сможет. А вот электромагнитный запорный механизм более уязвимый.
2. Долговечность. Если обнаружена в работе запорного устройства Cisa неисправность, его ремонт может быть выполнен в кратчайшие сроки.
3. Некоторые модели Cisa снабжены резервной аккумуляторной батареей. Кстати, электромагнитный механизм для большей надежности тоже можно оснастить источником дополнительного питания.
4. Как и электромагнитный замок, электромеханический может сочетаться с другими системами безопасности, к примеру, с домофоном.

Среди недостатков выделить можно следующие особенности:

1. Возможные сбои в работе при низкой температуре или попадании влаги. Поэтому для моделей Cisa и других электромеханических устройств должна быть обеспечена надлежащая защита.
2. Проводку, идущую к запорному механизму, следует хорошо замаскировать, иначе злоумышленник до нее доберется и причинит вред механизму.
3. Выступающий из торца створки ригель может нанести травму или повредить одежду.

Конечно, все недостатки просто меркнут, если их сравнить с достоинствами этих устройств. Да и стоят такие запорные механизмы приемлемо. Впрочем, стоит ли экономить на безопасности? Не разумнее ли приобрести качественный замок, установить его своими руками и быть уверенным в том, что дом находится под надежной охраной?

Электрозамок своими руками: особенности, функционирование

Каждый человек задумывается о безопасности и сохранности собственного имущества. Для этого важно подобрать качественное запорное устройство. Многие выбирают электрозамок, который удовлетворяет любым требованиям и считается надежным устройством. Однако цена такого изделия выше, чем у механических аналогов. Поэтому не каждый человек готов выложить круглую сумму на покупку и установку электрической конструкции.

Наиболее простая конструкция электрического замка, доступная для самостоятельного изготовления и монтажа

Выход из ситуации есть – это самодельный электромеханический замок. Сделанный электрический вариант своими руками гарантирует надежную защиту, а также экономию средств, что немаловажно. При этом сделать электрозамок несложно. Достаточно определиться с моделью и придерживаться ряда рекомендаций.

Внимание! Одним из основных преимуществ считается отсутствие необходимости в выходе на улицу для открывания двери. Электрическая конструкция работает в автоматическом режиме, а ее механическая составляющая гарантирует и ручное открывание по мере необходимости. В качестве ключа применяется карта или обыкновенный вариант.

Принцип функционирования электромеханической конструкции?

Принцип открывания электромеханического устройства основан на использовании соленоида. Это происходит так:

1. На контакты соленоида подается напряжение.
2. Далее сбрасывается пружинный фиксатор.
3. Рабочий ригель входит в замок из-за воздействия на него пружины.
4. Замок открывается.

Для закрывания замка процесс проводится в обратном порядке. Изнутри помещения на механизм воздействуют при помощи специальной кнопки или с помощью управляющего механизма. Снаружи замок открывается механически. Для этого используется специальный ключом.

Установленный электрозамок, предназначенный для ворот или калитки

Как правильно подобрать изделие?

Выбрать электромеханический замок несложно. Для этого учтите некоторые особенности. Первое, на что обращают внимание, это вид механизма. Он бывает накладным или врезным. При этом внешний вид изделия аналогичен механической конструкции.

Также обращают внимание на тот момент, с какой стороны смонтировано изделие. В соответствие с этим конструкции бывают левосторонними и правосторонними. Стоит учесть предпочтительный способ разблокировки и блокировки, а также особенности процесса. Выделяют следующие варианты конструкций:

1. Электроблокирующий.
2. Моторный.
3. Соленоидный.
4. Электрозащелка.

Если замок приобретен или сделан своими руками, самое время приступить к установке. Лучше если работа доверена опытному профессионалу своего дела. Но при желании все делают собственноручно.

Составляющие качественного электрозамка, необходимые для монтажа

Советы по самостоятельной установке

Важно запомнить, что от корректности монтажных работ, напрямую зависит безопасность использования. Сложность установки определяется выбранным запорным элементом. Проще монтируется накладное изделие. Алгоритм работы в этом случае следующий:

• На калитке или дверном полотне выполняют разметку. Она предполагает определение мест, где расположены крепежи. Используют обыкновенный карандаш.
• В полотне в соответствии с выполненной разметкой просверливают отверстия, которые используются для установки крепежей.
• Монтируют запирающее устройство и тщательно фиксируют его.
• Устанавливают ответную планку.
• Проверяют правильность функционирования элемента и при необходимости корректируют положение.

На этом монтаж накладной электромеханической конструкции закончен. Врезной механизм имеет сложную установку, но справиться с ней самостоятельно можно. Алгоритм в этом случае сводится к следующим этапам:

• На торцевой части дверного полотна выполняют разметку. Для этого прикладывают замок, обводят его с учетом отверстий под крепежи.
• Далее вырезается специальная ниша в металлической конструкции. Получается специальный «карман».
• В его устанавливают замочный корпус.
• На полотне отмечают места крепления устройства и вырезают их.
• После того, как отверстия сделаны, замочный корпус закрепляют. Используют для этого обыкновенные саморезы.
• Дополнительные элементы конструкции и квадратный стержень располагают в специально подготовленных отверстиях.
• Выполняют разметку и установку ответной планки.
• Выполняют проверку функционирования изделия.

Электромеханический замок, имеющий электронное и ручное открывание

Внимание! Проверка работы устройства сводится к оценке качества работы электрической части. Важно убедиться в том, что замок и ответная планка смонтированы на одинаковой высоте. Ригели замка должны входить в подготовленные на них отверстия без проседания или «цепляния». Только в этом случае говорят о правильных монтажных работах.

Достоинства и недостатки электромеханической конструкции

Электромеханические изделия, монтаж которых выполнен своими руками, имеют достоинства и недостатки. К основным плюсам относят:

• Высокую надежность.
• Устойчивость к взлому. Без наличия электричества и ключа открыть механизм не удастся. Электромагнитная конструкция в этом плане уязвима.
• Долговечность службы.
• Простоту и высокую скорость ремонтных работ при необходимости.
• Наличие резервной аккумуляторной батареи, что удобно в процессе эксплуатации.
• Возможность дополнить изделие специальным источником дополнительного питания. Это повысить надежность устройство.
• Есть возможность сочетать изделие с другими системами безопасности, включая домофон.

Имеются и некоторые недостатки. Во-первых, вероятность сбоев в процессе функционирования. Они становятся возможными в тех случаях, если в изделие попадает влага или наблюдается низкая температура воздуха. В целом эти недостатки на сегодняшний день практически решены. Выполняется это с помощью установки защитных корпусов и вспомогательных элементов, что положительно сказывается на работе изделия.

Простая конструкция электромеханического замка, установленная своими руками на калитке

Простой и качественный электромеханический замок своими руками – посильная задача для каждого человека. Никаких сложностей в этом нет, поэтому можно смело делать все самостоятельно. Это также позволит гордиться собственными навыками и умениями. Электромеханическая конструкция обеспечит надежность и защиту жилища, а также комфорт эксплуатации. Теперь не придется выходить на улицу, чтобы открыть дверь.

Проголосовали более 291 раза, средняя оценка 4.8

Самодельный электромеханический замок своими руками

Любой хороший хозяин заботится о своем имуществе, обеспечивая его самостоятельную охрану от различных преступных посягательств. На сегодняшний день «с развитием технологий» совершения преступлений обычный механический замок перестал быть надежной преградой между вашим жилищем и злоумышленником.

Подобные замки вскрываются «интеллектуальным» способом за несколько минут, но, слава богу, прогресс не стоит на месте и уже сегодня рынок предлагает нам широкий выбор достаточно надежных электромеханических замков. Такие запирающие устройства хороши всем, кроме цены, поэтому умельцы давно уже задаются вопросом, как изготовить самодельный электромеханический замок? В рамках данной статьи мы постараемся на это вопрос ответить, попутно разобрав мотивацию самостоятельного изготовления подобного запирающего устройства.

Зачем изготавливать электромеханический замок самостоятельно?

Читая данную статью, многие могут задать вопрос, а зачем вообще мучатся и пытаться сделать электромеханическое запирающее устройство своими руками, когда его легко можно купить в магазине? Пусть даже цена на него не низкая, но всегда можно подкопить, отложить или взять в рассрочку, это все равно лучше чем, в конце концов, потерпеть неудачу пытаясь «склепать» нечто более или менее работающее.

Прежде всего, не следует сбрасывать со счетов пытливый ум наших российских умельцев-кустарей, которым может и сам замок не очень нужен, просто интересно разобраться и сделать. Второй момент – это нами уже упомянутая безопасность, любое заводское запирающее устройство имеет свои недостатки, о которых может быть известно злоумышленнику. Воспользовавшись этими знаниями, преступник быстро расправится с купленным в магазине навороченным электромеханическим замком и вынесет все ценное из дома.

А представьте, если вам удастся собрать стабильно работающее электромеханическое устройство. Его главным преимуществом станет то, что никто кроме вас не будет знать особенностей его конструкции, а значит, злоумышленник просто не станет рисковать, пытаясь вскрыть замок. Но даже если вы нарветесь на вора суперпрофессионала, которого не удержит ни один замок, все равно даже такой вор потеряет больше времени, возясь со вскрытием «самоделки», нежели если бы он вскрывал заводское устройство. В общем и целом некоторые преимущества у самодельных замков имеются.

Правда здесь обязательно нужно сделать оговорку, изготавливаемое своими руками устройство должно быть сделано на основе работоспособной схемы и неоднократно тестироваться.

Какой подход выбрать при изготовлении замка

На то, каким будет облик вашего электромеханического замка, во многом повлияет подход, который был избран при его изготовлении. Существует два основных подхода, которые используют умельцы при создании замков и систем управления ими.

1. Первый подход предполагает кустарное изготовление всех элементов защитной системы, включая электромеханическое запирающее устройство.
2. Второй подход предполагает комбинирование заводских и кустарно изготовленных элементов системы, включая замок.

Бывалые мастера советуют воспользоваться вторым подходом, поскольку изготовить абсолютно все детали самостоятельно очень сложно, да и незачем. Гораздо легче и эффективнее «усовершенствовать» заводские образцы запирающих устройств, посредством внедрения своих «кустарных примочек».

Изготовить «с нуля» электромеханический замок чрезвычайно сложно, ибо в своей конструкции он имеет элементы, изготовление которых требует специализированного оборудования. Однако никто не запрещает взять детали и комплектующие с других запирающих устройств и изготовить гибрид неизвестный ни одному профессиональному взломщику.

Требуемые инструменты и комплектующие

Состав необходимых комплектующих и деталей во многом будет зависеть от сложности конструкции вашего электромеханического замка. В рамках данного пункта мы опишем самые типичные детали и инструменты, которые могут потребоваться для изготовления электромеханического запирающего устройства и системы управления им. Начнем с деталей.

• Монтажная плата и радиодетали согласно схеме. Они нам понадобятся для изготовления блока управления замком, хотя никто не мешает вам приспособить готовый заводской блок.
• Детали механизма секретности механической части замка (ригель, сувальды, пружины).
• Готовый корпус для замка или материалы для его изготовления. Естественно, что чем качественнее будут материалы, тем лучше.
• Специализированный электропривод для электромеханических замков или стандартный привод для центрального замка автомобиля.
• Небольшой электромотор.
• Зубчатые колеса и венцы.
• Приводная спица.
• Небольшой металлический стержень с ручкой, который будет крепиться в корпусе замка и станет частью электрозащелки, если конечно она вам потребуется.
• Реле, рассчитанное на определенную нагрузку, крепеж для замка.
• Блок питания 12 вольт и электропроводка нужной длины и сечения. Мастера рекомендуют использовать разноцветную проводку, с тем, чтобы не допустить ошибки при подключении всех элементов защитной системы.
• Элементы управления электромеханическим замком, вызывная панель, трубка или монитор для видеодомофона.

Мы не зря рассматриваем не только детали самого запирающего устройства, но и элементов управления им. Поскольку поставить один только электромеханический замок без подключения его к сети и вспомогательным устройствам, значит проделать всю работу напрасно. Кроме деталей и комплектующих, нам потребуются и инструменты. Полный их перечень также обозначить довольно сложно, поэтому остановимся на типовых.

1. Паяльник, припой, бокорезы, плоскогубцы.
2. Набор разнообразных отверток.
3. Набор надфилей и напильников.
4. Дрель со сверлами по металлу диаметром от 1,5 до 15 мм. Если будите работать с печатной платой и деталями, то потребуются и более тонкие сверла.
5. Приборы для измерения напряжения.

Процесс самостоятельного изготовления электромеханического замка

Изготавливать электромеханический замок, мы начинаем с блока управления. В данном случае нужно либо приобрести готовую плату для блока управления с нужными параметрами, либо изготовить ее самостоятельно согласно прилагаемой схеме (рис 1).

Припаиваем необходимые радиодетали к специально подготовленной печатной плате и убираем ее пока что в сторону. Теперь приступаем к изготовлению корпуса замка. Отметим сразу, что корпус лучше изготовить с таким расчетом, чтобы в нем поместился и блок управления и механическая часть замка, за исключением случаев, когда запирающее устройство планируется использовать на улице.

Корпус лучше всего изготовить из металла, толщиной не менее 3 мм. Форма и величина корпуса будет зависеть от размеров комплектующих. Теперь можно перейти к монтажу элементов в корпус согласно схеме (рис 2). Коротко опишем порядок производства работ.

• Засверливаем 3 мм отверстия в корпусе замка для креплений электропривода. Надежно «садим» привод на болты по месту согласно схематичному изображению (рис 2).
• К выходному валу электромотора крепим металлическое зубчатое колесо.
• Крепим зубчатые венцы таким образом, чтобы они сообщались с зубчатым колесом.
• Перпендикулярно зубчатому колесу крепим маленькие металлические пластинки, которые будут играть роль блокирующих элементов.
• Устанавливаем возвратные пружины.
• Непосредственно у зубчатого колеса устанавливаем 2 подвижных элемента с радиальными пазами.
• Монтируем возвратные элементы.
• Устанавливаем запирающий элемент (ригель) соединяя его с приводным механизмом при помощи приводной спицы. В основание ригеля устанавливаем пружину.
• Устанавливаем вибрационный возвратный элемент (специальную пластинчатую пружину).
• Собираем и устанавливаем механический секрет, сообщая его с ригелем, не забыв просверлить отверстие под замочную скважину. В общем и целом все.

Подводя итог, отметим, что изготовить электромеханический замок самому вполне реально. Однако для этого требуется определенная сноровка, желание и умение обращаться с инструментами. Лучше всего использовать готовые комплектующие к электромеханическим запирающим устройствам, которые поставляют их производители. В этом случае ваше самодельное устройство получится несколько дороже, зато больше шансов, что оно будет надежным и стабильно работающим. Мастерите с удовольствием!

Электрозамок своими руками на автомобильном активаторе | Техническая Лаборатория

Тема сборки электрозамка своими руками понравилась нашим читателям, и мы решили предложить пример конструкции на автомобильном активаторе. Ее можно установить на калитку или дверь в заборе вокруг участка.

Автомобильный активатор центрального замка

Основной элемент активатора — электромотор, который тянет шток с пластиковой петлей на конце. Его мощности в принципе достаточно для перемещения ригеля и выполнять роль самостоятельного электрозамка. Но в этом случае сложно было бы реализовать возможность открытия двери механическим ключом. Предлагаемая нами схема решает эту проблему и способна работать с тяжелыми коваными элементами.

Купить активатор можно в магазине автозапчастей. Ему нужно питание с напряжением 12 В. Его можно запитать от обычного блока питания и управлять работой активатора с помощью контроллера СКУД или стандартный от автосигнализации. Например, Ironlogic Z5R, но шток необходимо выполнить подпружиненным, чтобы он выдвигался из активатора при отключении питания. Тогда можно организовать открытие двери по коду, карте или удаленно радиобрелком.

Нажимная ручка и электрический блокиратор

На рисунке внизу представлена конструкция самодельного электрозамка. Вид на плоскость двери со стороны участка.

Ригель-крючок в обычном положении опущен и удерживается приваренным к рамке двери крючком или скобой. В положении 1 (зеленая стрелка) рычаг удерживает активатор. При нажатии на ручку, рычаг поднимает крючок, дверь открывается.

Когда шток активатора выдвигается, под действием пружины рычаг переходит в положение 2 (красная стрелка). Ручка до него не достает, дверь не открывается. Даже если приложить к ней большое усилие, на механизм это не окажет никакого воздействия.

Если сделать самому электрозамок не получится или кажется сложно — звоните в интернет-магазин Техническая лаборатория. Мы подберем для вас готовый комплект замка на калитку или ворота.

Какие электромеханические замки лучше устанавливать на калитки: устройство, особенности, установка

На многих участках в составе ограждения присутствуют ворота. Для обеспечения безопасного проживания и исключения проникновения чужаков на частную территорию используются калитки, которые оборудуются замком. Какое запорное устройство установить — каждый владелец решает сам.

Электромеханический замок для калитки выбирается большинством владельцев. Он представляет собой защитное устройство, в котором объединена механическая и электронная часть. Это обеспечивает возможность для открытия такого замка электронным или механическими ключами. Этот замок имеет свои отличительные особенности. Одна из них — возможность использовать для открытия карты или ключа-таблетки. Своим внешним видом такое запорное устройство ничем не отличается от обычного механического замка.

Конструкция электрозамка

В настоящий момент на рынке предлагаются различные защитные устройства, которые можно использовать для обеспечения безопасности дома или участка в целом. Работы по установке таких замков и их обслуживанию выполняют специализированные компании. Однако установку электромеханического замка можно выполнить и своими руками.

Если говорить об электромеханическом замке на калитку, то, отметим, что он своим видом похож на механические запоры стандартного типа, причем как внешне, так и по своему внутреннему устройству. Присутствие электронной составляющей является главным отличительным моментом этого защитного механизма от обычного механического замка.

Благодаря электрическому механизму обеспечивается возможность управления разными способами. Чтобы открыть замок, можно использовать ключ. Отомкнуть его можно магнитной картой или воспользоваться клавиатурой, набрав кодовое слово.

Довольно простым является механизм работы такого защитного устройства.

Соленоид в большинстве конструкций используется для управления положением ригеля.

Когда происходит подача управляющего сигнала, соленоид выполняет оттягивание запорного ригеля из ответной части замка. Далее происходит фиксирование ригеля.

Его закрепление в таком положении осуществляется при помощи фиксатора. Таким образом, дверь становится открытой. При поступлении повторного сигнала или при включении электрического напряжения фиксатор перестает поддерживать ригель, и последний под воздействием пружины возвращается в закрытое положение.

Электромеханическое запорное устройство можно открыть изнутри нажатием кнопки, а снаружи —используя обычный ключ.

В настоящий момент на рынке представлены два типа электромеханических замков:

• врезной;
• накладной.

Защитные устройства первого типа можно установить на ворота или на входные двери в доме. Во втором случае они встраиваются во внутреннюю полость дверного изделия. Чтобы открыть такой механизм, можно воспользоваться ключом или подать управляющий сигнал. Своим внешним видом эти защитные изделия ничем не отличаются от механических замковых устройств.

Если владелец хочет изнутри открыть такой замочный механизм, то достаточно нажатия кнопки. Открыть его снаружи можно, если воспользоваться кроме ключа сигналом брелока. Приобретая такой замок, в комплекте потребитель может обнаружить:

• крепежные элементы;
• ответные части;
• ключи.

Характерные особенности

Если у вас возникла необходимость в установке на калитку электромеханического замка, то не стоит спешить с его покупкой. Необходимо внимательно ознакомиться с особенностями таких устройств и ассортиментом в магазинах. В настоящий момент на рынке доступны замковые устройства, которые могут иметь различные конструкции и назначение. Поэтому владелец может подобрать необходимый механизм на калитку в ворота или в свой дом.

Чтобы при покупке электрозамка деньги не были потрачены впустую, необходимо ориентироваться на определенные параметры. Во внимание следует принимать технические характеристики изделия.

Преимущества

Если говорить об особенностях электромеханических запорных устройств, то, отметим, что они обеспечивают удобство использования. Если необходимо, то можно осуществить его блокировку с внутренней стороны. В этом случае, даже используя ключ, человек, находящийся снаружи, не сможет открыть такой замок.

Надежность — одна из главных особенностей электромеханических замковых механизмов. Срок службы может быть довольно продолжительным без замены. Это особенно важно, когда защитные устройства устанавливаются на калитки ворот.

Видеодомофон является одним из элементов системы безопасности на участке. Эти системы предусматривают подключение замка.

Составные части, которые задействованы в одном контуре, обеспечивают контроль над территорией, и дают возможность для открытия и закрытия замка на калитке посредством дистанционного управления.

При установке электрозамка на калитку его можно смонтировать как в горизонтальном, так и в вертикальном положении. Перед тем как покупать электромеханическое запорное устройство, необходимо ознакомиться с различными типами конструкции, которые предлагаются покупателям, а потом сделать выбор в пользу подходящего варианта.

Виды замков

По такому параметру, как способ блокировки защитного механизма все устройства разделяются на следующие виды:

• электроблокирующие;
• соленоидные;
• моторные;
• электрозащелки.

Возможность для установки домофона имеется у каждой модели. Даже при выключении электрической энергии все механизмы, установленные на калитке, остаются в рабочем состоянии. Установка последнего подходит только в том случае, если имеется стабильное электроснабжение всего участка.

Установка электрозамка своими руками

Если вы решили выполнить установку замкового устройства накладного типа на калитку своими руками, то прежде, чем приступать к работам, необходимо осмотреть конструкция ворот и оценить её качество. На калитке не должно быть перекосов. Кроме этого, она должна хорошо открываться и закрываться. Открытие калитки должно быть плавным и без скрипов.

При выполнении таких условий можно самостоятельно выполнить установку замка без каких-либо затруднений. Ведь любой владелец умеет пользоваться электрической дрелью и вряд ли у кого возникнут сложности с использованием отвертки.

К работе по монтажу нужно переходить после предварительного ознакомления с инструкцией по установке. Если в дальнейшем планируется в один комплекс соединить замок и домофон, то необходимо подумать о способе коммутации и подключения к сети.

Первый этап в процессе установки электромеханического замкового механизма — определение мест монтажа на полотне калитки и на каркасе ворот. Необходимо взять запорное устройство и приложить его к месту установки, а затем при помощи фломастера обозначить точки. В них потом будет просверлено отверстие.

Следует знать, что расстояние между ответной частью, которая закреплена на каркасе ворота, и запорным устройством, смонтированным на калитке, не должно быть больше 5 миллиметров. Когда все отверстия выполнены, замок устанавливают на выбранное место, после чего выполняется его закрепление при помощи саморезов.

Таким же образом происходит крепление ответной части замка на каркасные части ворот. Выполнив это, можно переходить к следующему шагу, который заключается в проверке точности установки замка. Замковый механизм должен без проблем входить в ответную часть.

Следующий важный этап — это закрепление клавиатуры на замке или считывателя кода с карты. После этого необходимо протянуть кабель от электрического щита и подсоединить к клеммам замка.

Отметим, что схема подключения должна отличаться простотой и надежностью. Когда подключение выполнено, можно подать напряжение на замок. Этот этап очень ответственный, поэтому крайне осторожно нужно подходить к выполнению этой работы.

Во время тестового подключения необходимо выполнить проверку работоспособности замка на открывание и закрывание. Если он работает нормально, то на замок устанавливается крышка. После этого работы можно считать завершенными.

Особенности эксплуатации

Когда выполняется монтаж систем управления ворот, электрозамки врезного типа используются крайне редко. Связано это главным образом со сложностью их монтажа и большими трудозатратами во время выполнения работ. Такой элемент систем безопасности, как видеодомофон, обычно устанавливают специалисты. Для обеспечения высокой безопасности на калитку необходимо оборудовать не только видеодомофоном, но и электромеханическим замком. Эти два элемента составляют основу системы безопасности любой частной территории.

Чтобы установленное оборудование прослужило долго, необходимо периодически выполнять его осмотр и проводить техническое обслуживание.

По той причине, что закрепленный на калитке электромеханический замок постоянно подвергается воздействию атмосферных осадков, необходимо постоянно проверять его работоспособность и в случае необходимости выполнять ремонт.

Для защиты замка от осадков многие владельцы устанавливают металлический козырек или используют кожух. Прибегая к его использованию, можно существенно продлить срок службы электромеханического замка без необходимости частого его осмотра.

Заключение

Замок на калитку — отличное решение для того чтобы обеспечить безопасность своего участка. Его преимуществом является то, что он гарантирует надежную защиту участка от проникновения посторонних лиц. Владелец может использовать для открытия ключ, магнитную карту или выполнять открытие дистанционно. Модели электромеханических замков для калиток предлагаются в большом ассортименте, поэтому можно подобрать подходящее устройство. Его можно установить не только на калитку, но и на дверь дома. Использование такого защитного устройства вместе с видеодомофоном обеспечит безопасность проживания в своем домовладении.

Электрозамок на калитку

Обустраивая частный дом, каждый хозяин в первую очередь беспокоится о собственной безопасности и комфорте. Такой факт как наличие качественного и прочного забора с калиткой, играет в этом огромную роль. На сегодняшний день большой популярностью пользуется электрозамок на калитку.

Такой замок для калитки позволяет увидеть человека перед тем, как открыть ему дверь, что, кстати, можно будет сделать, не покидая пределы дома.

Преимущества электрозамков

Огромную популярность данные конструкции получили в первую очередь благодаря своим явным достоинствам, среди которых следует выделить:

1. Удобство. Жители частного дома не должны каждый раз выходить и открывать своим гостям двери;
2. Надежность. Такой замок совсем непросто открыть. Магнитные карты или ключи подделать практически невозможно;
3. Устойчивость к влаге или погодным изменениям. Поэтому, какой бы ни была погода, данное устройство будет работать долго;
4. Практичность. Такие затворы можно подключать как к простым домофонам, так и к сложным охранным системам.

Также есть некоторые недостатки этих механизмов, среди которых – необходимость постоянного наличия электричества и высокая стоимость. Но все эти минусы просто меркнут по сравнению с возможностью сделать свое проживание комфортным и уютным.

Принцип работы

Следует обратить внимание на то, что работа данного устройства осуществляется с помощью специального рабочего ригеля. Он входит в ответную часть замка, которая и позволяет держать дверь плотно закрытой. А вот открывается такая дверца под воздействием электричества.

Для таких конструкций наличие обычного ключа не требуется. В основном, они оснащаются обычными картами или магнитными ключами. Их достаточно только своими руками приложить к определенной части затвора, как дверь сразу же открывается.

Типы электрозамков

На сегодняшний день существует несколько видов электрозамков. Каждый из них имеет ряд своих достоинств, и выбор подходящего варианта зависит только от личных предпочтений, желаний и, конечно же, материальных возможностей покупателя.

Итак, самыми популярными типами являются:

1. Электромагнитный замок на калитку. Данный вид имеет самую простую конструкцию. Здесь есть мощный магнит и специальная обмотка, что и удерживает металлическую ответную пластину. Малое количество деталей обеспечивает минимальный риск поломок. Такая конструкция не боится различных погодных условий, поэтому ее лучше использовать на наружных дверях. Кроме того, такая устойчивость позволяет сделать срок эксплуатации устройства практически неограниченным. Единственным недостатком, точнее сложностью, можно считать то, что электронный затвор нуждается в постоянном электропитании. В противном случае открыть дверь не будет возможности.
2. Электро-механический затвор. Здесь используется целая система рычагов, которые подчиняются ключевому цилиндру. Согласно этим характеристикам, эта конструкция похожа на обычный механический замок. Но в ней есть небольшой электромагнит, который и запускает в работу всю систему. Снаружи такой затвор можно открывать своими руками с помощью самого обычного и простого ключа. А вот для открытия изнутри следует воспользоваться специальной кнопкой или же домофоном.
3. Электромоторные затворы. Отличие от предыдущего варианта состоит в том, что работать механизм заставляет не магнит, а небольшой электрический моторчик. Такой замок для калитки открывается плавно, что и обеспечивает длительный срок службы механизма.

Кроме этого, важно знать, что механический замок на калитку может быть двух видов:

1. Врезной замок для калитки. Это может быть узкий или широкий вариант, все зависит от самой дверцы;
2. Накладной затвор.

Оба эти варианта имеют одинаковую конструкцию, но поставить своими руками их достаточно сложно, и доверять такую работу лучше специалистам. Выбирать подходящий вариант, нужно исходя из собственных предпочтений и эстетических желаний.

Советы по установке электрозамка

Для того чтобы своими руками поставить электрозамок, необходимо особое внимание уделить следующим рекомендациям:

1. Зазор между рамой и полотном должен находиться в пределах 5-7 мм. Это оптимальное значение для качественной установки конструкции, которое обеспечивает равномерное распределение нагрузки, и, соответственно, длительный срок службы. Наличие меньшего зазора может привести к затиранию калитки, а большего – к худшей фиксации;
2. Фиксировать электрозамок на калитку нужно с помощью только металлических саморезов. Их диаметр должен соответствовать диаметру крепежных отверстий;
3. Надежное электропитание обеспечивает бесперебойную работу системы. Поэтому все кабели должны быть защищены от всякого рода механических повреждений. Чтобы избежать проблем при отключении света, лучше установить дублирующий источник тока;
4. Несмотря на внешнюю оболочку затвора, любая начинка страдает от попадания влаги. При низкой температуре она замерзает и приводит в неисправность весь механизм. Поэтому нужно устанавливать небольшой козырек или специальный защитный кожух. Это поможет значительно продлить жизнь конструкции.

Установка

Необходимо заметить, что установить замок на калитку, не имея при этом глубоких знаний в сфере строительства, своими руками может далеко каждый.

Перед тем, как поставить кодовый или другого вида электрозамок, нужно учитывать вес калитки, ее габариты и то направление, в которое она открывается. Также важна и проходимость дверцы.

Для тех заграждений, которые имеют дело с постоянным количеством посетителей, лучше всего выбирать механический затвор, который при необходимости можно открыть ключом.

Несмотря на то, что каждому хозяину так хочется в собственном доме сделать что-то своими руками, данную работу лучше доверить профессионалу. Только тогда можно быть полностью уверенным в бесперебойной работе конструкции.

Итак, для того чтобы поставить замок на калитку, специалисту нужны следующие материалы:

1. Замок;
2. Ответная часть;
3. Монтажный комплект;
4. Личина с ключами.

В зависимости от выбранного типа механизма, дополнительно могут понадобиться кодовые панели, если замок кодовый, портативный экран, телефонная трубка и домофон.

Безусловно, электрозамок на любую дверцу значительно упрощает процесс ее эксплуатации. При отсутствии электричества можно использовать обычный ключ. Такой механизм может быть и кодовый, и узкопрофильный – все зависит от пожеланий владельца. Наличие дополнительных требований к открытию двери позволяет значительно увеличить безопасность.

Электрический замок: 10 шагов (с изображениями)

Введение: Электрический замок

хороший рабочий печатный электрический замок

Добавить TipAsk QuestionCommentDownload

Шаг 1: Дизайн

после множества фигур в tinkercad Я сделал это

Добавить TipAsk QuestionCommentDownload

Шаг 2: Распечатайте

распечатайте файлы .stl (при необходимости измените детали для соленоидов и вала)

Добавьте TipAsk QuestionCommentDownload

Шаг 3: Детали

Мои соленоиды имеют диаметр 16 мм и высоту 20 мм.вал диаметром 6 мм, детали из старого лазерного принтера

Добавить TipAsk QuestionCommentDownload

Шаг 4: Приклейте их

приклейте эти элементы эпоксидным клеем

Добавьте TipAsk QuestionCommentDownload

Шаг 5: Вал

добавьте вал пружину, как на фото, затем добавьте эти детали цилиндра к валу (при необходимости приклейте их мгновенным клеем)

Добавьте TipAsk QuestionCommentDownload

Шаг 6: Другой вал

измените эту деталь для вашего вала, если необходимо

Добавьте TipAsk QuestionCommentDownload

Step 7: Lock-unlock

соедините эти части вместе несколькими винтами (они должны легко перемещаться)

Добавить TipAsk QuestionCommentDownload

Шаг 8: Другая пружина

добавьте, как на фото, часть для другой пружины

Добавить TipAsk QuestionCommentDownload

Шаг 9: Диоды

добавить диоды к катушкам для защиты вашей цепи управления

Добавить TipAsk QuestionCommentDownload

Шаг 10: Конец

Готово к работе с 24v dc.

спасибо за просмотр этого сообщения

сделайте его лучше и дайте мне знать о ваших советах и ​​предложениях

(если вы хотите, подписывайтесь на меня здесь и подписывайтесь на мой канал на YouTube, чтобы узнать больше)

Добавить TipAsk QuestionCommentDownload

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

8 комментариев

0

ОтветПроголосовать

привет !! Мне нравится tinkercad, потому что он очень простой, и я не знаю, как использовать autocad или что-то в этом роде…

соленоиды взяты из старого большого лазерного принтера, вы можете найти их много или похожие на них в лазерных принтерах, но они работают при 24 В постоянного тока. Я бы предпочел 12 В, но я нашел те, которые я нашел

0

AnswerUpvote

Очень красивый дизайн, и мне нравится, что вы сделали это в TinkerCAD. Я постоянно использую это!

Где вы брали катушки или делали их?

Bruster

0

ОтветитьПроголосовать

1

Ответить

0

ОтветитьПроголосовать

0

ОтветитьПроголосовать

Очень красиво! Спасибо, что поделился!

1

Ответить

0

ОтветитьПроголосовать

0

ОтветитьПроголосовать

Очень хорошо продумано.Единственная оговорка касается использования паяльника, это не дрель!

1

Ответить

0

ОтветитьПроголосовать

вы правы! для меня это было легкое решение! это было рядом со мной: p
да, право — дрель … МЫ НЕ ДОЛЖНЫ ДЫХАТЬ ДЫМ ГОРЯЩЕЙ ПЛАСТИКИ
спасибо

Комментировать

Руководство по покупке умных дверных замков — Easy DIY Project

Что такое умный замок для дома?

Умные дверные замки — это замки для входных дверей с засовом, которыми можно управлять разными способами: с помощью смартфона, сканера отпечатков пальцев, кодов доступа и комбинаций, или с помощью голосовой команды для Alexa или телефона Google для активации умных дверных замков.

Каждый, вероятно, в какой-то момент заперся из своего дома после того, как потерял свои ключи, и, возможно, был вынужден залезть в окно, если у вас не спрятан ключ. Умные дверные замки и простые комбинированные замки входных дверей, которыми можно управлять со смартфона или даже с паролем, означают, что вам никогда не придется беспокоиться о потере ключей — хотя теперь вам нужно хотя бы запомнить комбинацию:)

Дверной замок с кодовым кодом — не совсем умный замок, но все же умнее, чем забыть свой ключ!

Безопасны ли умные дверные замки?

Умные дома и домашняя автоматизация становятся обычным явлением и являются растущей тенденцией в строительстве экологически чистых домов из соображений безопасности, энергоэффективности и удобства , но возможность дистанционного открывания дверей действительно вызывает законные опасения у домовладельцев.Умные замки такие же прочные и безопасные, как и стандартные замки с ригелем, разница только в том, как они открываются.

Можно ли взломать умные дверные замки?

Да, умные дверные замки с возможностью дистанционного управления можно взломать, но в целом эксперты по безопасности не считают их более опасными для взлома дома по нескольким причинам — злоумышленник не узнает, посмотрев на ваш дверь, если это умный замок с поддержкой Bluetooth, и это вряд ли будет рассматриваться как самый простой способ открыть дверь.Поэтому в настоящее время не считается, что взлом умных замков подвергает вас большему риску вторжения в дом. Также не являются кодовыми дверными замками, маловероятно, что злоумышленник будет стоять у вашей двери, пытаясь угадать ваш пароль, чтобы открыть ее, поэтому фактические риски не так велики, как предполагаемые риски.

Нужна ли мощность для умных замков?

Да, умные дверные замки имеют электронные функции, для работы которых требуется питание. Они не подключены к вашему дому жестко (это было бы сложно, если дверь открывается и закрывается), в умных замках есть батареи, которые питают светодиодные индикаторы на клавиатурах с паролем, беспроводные микросхемы и, конечно же, двигатель, который включает и отключает ригельный замок.

Умные дверные замки Bluetooth

Умные дверные замки с поддержкой Bluetooth являются наиболее распространенными интеллектуальными замками на рынке, потому что они довольно дешевы, просты в установке , и после загрузки приложения на свой телефон вы готовы к работе.
Интеллектуальные замки Bluetooth работают на малой частоте и подключаются к вашему телефону только изредка, поэтому они являются наиболее энергоэффективными с точки зрения времени автономной работы. Батареи Bluetooth Smart Lock могут не заменяться до 2 лет.

На сколько хватает заряда батарей Smart Lock?

Bluetooth или Z-Wave обычно прослужат 1-2 года , прежде чем потребуется замена батареи, но замки, которые подключаются к вашему домашнему Wi-Fi, вероятно, необходимо будет заменять каждые 1-3 месяца.

Умные дверные замки с камерой

Некоторые умные замки имеют встроенные видеокамеры, которые записывают клип каждый раз, когда дверь открыта, а также могут предложить вам визуальную идентификацию того, кто находится у двери.
Есть множество функций, которые предлагают интеллектуальные замки с камерами. Ниже приведен список типов функций, о которых вам следует знать, прежде чем сделать свой выбор, чтобы вы могли найти тот, который лучше всего соответствует вашим потребностям.

У некоторых замков есть только камеры, у некоторых есть аудио, так что вы можете общаться с кем-нибудь у двери

• Ежемесячное хранение видео за дополнительную плату
• Инфракрасные камеры ночного видения
• Активация движения (экономия батарей за счет активации только в присутствии кого-то)
• Широкоугольные линзы типа «рыбий глаз» для наблюдения за посетителями, а также за посылками на дверном коврике.

Лучшие умные замки 2020 года

Arlo August Smart Lock Pro + Connect

Arlo August Smart Lock Pro с поддержкой Wi-Fi работает с Alexa для голосового управления, и для установки требуется только стандартная отвертка Philips. Вы можете контролировать, контролировать, блокировать или открывать входную дверь в любом месте прямо со своего смартфона.

Найдите онлайн-замок Arlo August Smart Lock Pro здесь, который работает с Alexa

.

August Home Smart Lock — Keyless Home Entry (темно-серый)

Как и Smart Lock Pro, August Home Smart Lock также работает с Alexa для голосового управления (требуется концентратор и, конечно, не входит в комплект)
Это обеспечивает безопасный вход без ключа в ваш умный дом.Вы можете запирать и открывать дверь, управлять доступом без ключа и отслеживать, кто приходит и уходит, и все это со своего телефона. Крепится к существующим засовам с помощью существующих ключей.
Он автоматически блокируется, когда вы уходите, и разблокируется, когда вы приедете. Установка умного замка своими руками выполняется отверткой примерно за 10 минут.

Сравните August Home Smart Lock с Alexa Voice Control онлайн здесь

Yale Assure Lock Сенсорная клавиатура (сатиновый никель)

Yale Assure Lock работает с Alexa для голосового управления (требуется концентратор Wink или SmartThings, устройство Alexa и концентратор в комплект не входят). Он подходит для стандартных дверей, заменяет существующие засовы и устанавливается с помощью только отвертки.
С помощью контроллера вы можете создать до 250 уникальных кодов доступа, которыми можно поделиться с друзьями и семьей, и 25 без контроллера. Он разблокируется с помощью кода доступа из 4-8 цифр, имеет сенсорную клавиатуру с подсветкой и может управляться со смартфона.

Проголосовал за 1 бренд умных дверных замков за 2017 год по версии CEPro

Сравните Yale Assure Lock онлайн здесь

August Smart Lock + Connect, Satin Nickel

Satin Nickel August Smart Lock имеет голосовое управление с помощью телефонов Google или Alexa.Он предлагает полный контроль над блокировкой или разблокировкой вашей двери, предоставляет доступ без ключа, отслеживает, кто приходит и уходит из приложения August Smart Door Lock.
Он легко прикрепляется к существующим засовам, поэтому вы можете продолжать использовать существующие ключи. Включает мост August Connect Wi-Fi, который соединяет ваш замок с облаком, так что вы можете получить полную функциональность голосовой связи и удаленного доступа прямо из коробки.

Сравните August Smart Lock Satin Nickel онлайн здесь

Ригель замка Schlage Sense Smart (сатинированный никель)

При загрузке приложения Schlage Home ригель Schlage Smart lock работает со смартфонами Android, iPhone, iPad, iPod touch, Apple Homekit через Apple TV, HomePod или iPad7
Он предлагает журнал активности пользователей и мгновенно отправляет уведомление на ваш смартфон, когда дверь открыта.
Для голосового управления без помощи рук также требуются WiFi-адаптер Schlage Sense и устройство Alexa или Google Assistant, которые не входят в комплект.

Найдите и сравните цены на ригель для замка Schlage Sense Smart онлайн здесь

Комплект для переоборудования смарт-замка Weiser Kevo (сатинированный никель)

Weiser Kevo Smart Lock Conversion Kit заменяет ваш существующий засов на интеллектуальный замок, которым вы можете управлять с помощью своего смартфона.
Kevo Convert имеет дополнительный автоматический замок, который запирает вашу дверь через 30 секунд после разблокировки.
Простая установка за считанные минуты с помощью отвертки, внешнее оборудование вашего текущего замка останется прежним.
Используйте свой телефон для блокировки / разблокировки Kevo Convert в пределах диапазона Bluetooth или используйте концентратор Kevo Plus для удаленной блокировки или разблокировки двери из любого места (доступно через приложение Kevo)
Kevo convert совместим со стандартными засовами Weiser, Kwikset, Baldwin Prestige, Baldwin Reserve, Baldwin Estate и Schlage.

Найдите и сравните комплект для переоборудования смарт-замка Weiser Kevo онлайн здесь

Team с умным дверным звонком с камерой

Для максимального контроля входной двери совместите свой умный дверной замок с умным дверным звонком с камерой и сиреной.Я объединил его с моим домашним хабом Alexa, так что я могу с легкостью проверять, кто звонит, и удаленно открывать дверь.

Сравните здесь умные дверные звонки с камерами — идеальный компаньон для умных дверных замков

DIY электронный дверной замок RFID с резервным аккумулятором

О взломщиках

Недавно Spiegel опубликовал статью о грабителях в Германии:

• Грабители предпочитают темных месяцев . В декабре страховые компании зарегистрировали в 3 раза больше квартирных вторжений, чем в июле.
• Полиция сообщает, что преступников найти очень сложно. В основном свидетелей и следов нет. Только в 2,6% вторжений виновник может быть осужден.
• Грабители проникают не только в дома богатых людей. Каждый может стать жертвой. Практически в каждом доме они находят подручные средства, ноутбуки или наличные деньги. Особенно наркоманы выбирали дома в ближайшем окружении.
• По опыту полиции лучшая профилактика — это механическая защита у дверей и окон и внимательные соседи. В большинстве случаев грабители пытаются проникнуть в дом всего за 2–3 минуты. Но в 60% случаев они успешны.
• В этой статье говорится, что немецкая полиция отмечает, что все больше и больше взломов домов организуют профессиональные банды из Сербии, Румынии, Турции, Албании и Грузии. Эти люди ходатайствуют о предоставлении убежища и путешествуют по разным странам Европы только для одного: воровать.
• Есть еще , артикул с картой Германии, на которой показаны города, в которых происходит больше всего взломов домов. В 2015 году полиция насчитала 152 тысячи случаев — тенденция нарастает.

Большинство дверных замков очень небезопасны

Защищает ли дверной замок вас от взломщиков?
Если ваш ключ выглядит так:

, конечно, нет.
Ваша дверь может быть открыта в течение нескольких секунд, и вы даже не заметите, что кто-то вошел, пока вас не было дома, потому что нет повреждений ни на двери, ни на замке. Кроме того, ваши соседи ничего не услышат, потому что взлом происходит абсолютно тихо.

Вы этому не верите?
Тогда посмотрите это видео:

Как вы видели: Взломать очень просто.
Вору даже не нужны специальные инструменты. Он может открыть твой замок двумя шпильками!
При поиске «взлома замков» на Youtube вы найдете 169 000 результатов.

При использовании электрических вибраторов (отмычка) для открытия замка требуется менее 10 секунд, как вы видите в этом видео.

Даже для поперечных замков есть специальные инструменты для взлома, которые открывают замок за 10 секунд, как вы видите в этом видео.

Замки улучшенные механические

Есть замки получше, в которых ключ имеет круглые отверстия, а не выемки, как этот ключ KESO 2000.

Эти замки очень дорогие. Тем не менее, их также можно открыть, взломав замок, хотя на то, чтобы открыть их, может потребоваться 3 минуты, как вы видите в этом видео.

Наконец, замки можно сломать большими плоскогубцами или открыть дрелью, как вы видите в этом видео.

Вывод: Вы не найдете действительно безопасного механического замка.

Копирование ключей

Если вы снимаете квартиру, ваш арендатор может сделать копии ключа и передать их другим лицам.Так что он может сдать вашу квартиру в субаренду. И если он когда-нибудь уедет, и вы захотите снять квартиру заново, вам придется сменить замок, потому что в противном случае предыдущий арендатор все еще может получить доступ к квартире.

Электронные дверные замки

Преимущество электронного дверного замка в том, что указанные выше вопросы безопасности не применяются.
Намного лучше иметь безопасный дверной замок, который предотвращает проникновение вора, чем иметь систему сигнализации, которая издает шум, когда вор уже находится. Пока не прибудет полиция, его не будет, и, вероятно, некоторые ценные вещи пропадут. .Надежные замки всегда лучше, чем сигнализация или камеры.

Какие варианты есть на рынке?
Я искал альтернативу в электронном виде, но то, что я нашел, меня не удовлетворил:

• Есть считыватели отпечатков пальцев, но водонепроницаемого я не нашел, поэтому не пригоден для наружной установки. Кроме того, вы выставляете на улицу электронное устройство, которое злоумышленник может легко уничтожить.
• Вот такие электронные дверные замки, которые вы, наверное, видели в отелях, открывают двери с помощью карты.
  Но они предназначены только для установки в помещении и зависят от крошечной батарейки в замке, срок службы которой скоро истечет.
• Ни одно из обнаруженных мной электронных решений не будет работать при отключении электроэнергии, потому что во всех них отсутствует мощная резервная батарея. Замок, который не открывается при сбое питания, бесполезен.
• В основном электронные решения слишком дороги.

Мой проект

Итак, я разработал собственное решение со следующими характеристиками :

1. Предназначен для входной двери здания: Ни одно электронное устройство не подвергается воздействию улицы или дождя.Вы просто устанавливаете RFID-считыватель на внутри дверцы , который считывает RFID-карту через закрытую дверцу.
2. Снаружи двери не видно ничего, что могло бы быть использовано злоумышленником.
3. Мощный резервный аккумулятор гарантирует, что устройство будет работать даже при отключении электричества продолжительностью более одной недели.
4. Процессор проверяет напряжение аккумулятора и предупреждает, если оно выходит за пределы допустимого диапазона.
5. Процессор проверяет, устарела ли батарея и предупреждает, когда батарею необходимо заменить.
6. Обеспечивает очень простой в использовании интерфейс , доступный через USB-кабель с помощью терминальной программы, которая позволяет добавлять или удалять пользователей в течение нескольких секунд. Даже новичок в компьютере может быстро управлять авторизацией пользователя.
7. Вы можете сохранить 64 пользователя с их картами в EEPROM микропроцессора. При изменении исходного кода возможно более 64 пользователей.
8. Доступ к интерфейсу терминала можно защитить паролем .
9. Если вы или ваш арендатор потеряете RFID-карту, вы можете легко удалить карту из EEPROM, не заменяя механический дверной замок.
10. Я разработал схему для платы, которую может паять новичок в электронике.
11. Все решение дешево по сравнению с коммерческими решениями.
12. Предположим, у вас есть безопасная дверь, которую нельзя открыть ломом , это решение намного дешевле, чем любая страховка , которую вы оплачиваете всю свою жизнь.Я больше не плачу страховку.
13. Весь проект был разработан и протестирован очень опытным инженером по аппаратному и программному обеспечению.

RFID-карты и жетоны

Что заменит ваш механический ключ?
Вы можете выбрать карту RFID или такой жетон:

Карты легко сгибаются, поэтому не носите их в кармане, потому что они могут сломаться.
Другие названия жетонов — «метка» и «брелок».

Каждая RFID-карта или жетон имеет уникальный идентификационный номер , который присваивается фабрикой и не может быть изменен впоследствии.56 возможных идентификаторов: гораздо больше, чем у любого механического ключа.

Мой проект поддерживает любые карты 13,56 МГц, которые соответствуют стандартам смарт-карт ISO 14443 A и B или ISO 18092. Подробнее в Википедии.

Вы можете скомпилировать исходный код для двух возможных режимов работы:

1. Для карт Mifare Classic : в этом режиме только идентификатор карты используется для распознавания пользователя и открытия двери. (не рекомендуется)
2. Для карт Mifare Desfire : в этом режиме криптографический ключ длиной 128 или 168 бит защищает доступ к вашей двери.56 возможных идентификаторов карт. Это невозможно, потому что код, запущенный в Teensy, делает задержку в 1 секунду после недействительной попытки открыть дверь. Злоумышленник не проживет достаточно долго, чтобы проверить все возможности, потому что это займет 140 лет.

   Карты Mifare Classic

   Можно было бы хранить секретное значение на картах Mifare Classic и защищать его с помощью ключа. Но это не имеет смысла, потому что шифрование Mifare Classic было взломано. Когда Philips разрабатывала карты Classic, они допустили ошибку, реализовав слабый криптографический алгоритм (Crypto-1) и доверившись принципу «сквозной безопасности».Причина того, что эти карты так широко распространены (продано более 4 миллиардов), заключается в том, что алгоритм держался в секрете в течение 14 лет. Но в 2008 году группа исследователей проанализировала чип под микроскопом, и алгоритм, реализованный на аппаратном уровне, можно было вывести. Они обнаружили, что ключ представляет собой 48-битный ключ с несколькими конструктивными недостатками. Более подробную информацию можно найти в Reverse Engineering Mifare Classic cards.pdf в ZIP-файле. В результате сегодня карты Mifare Classic можно клонировать за несколько секунд , включая все данные, хранящиеся в EEPROM, даже если данные защищены ключом.

   Обычно уникальный идентификатор RFID-карты назначается на заводе и не может быть изменен впоследствии. Но на eBay можно купить китайских клонов , которые позволяют записать на карту любой ID. (Ищите «Карточка со сменой UID»)

   Таким образом, теоретически возможно, что злоумышленник прочитает вашу карту Mifare Classic через ваш карман и клонирует ее, чтобы получить доступ к вашему дому. Это можно сделать с помощью приложения Android NFC, которое взаимодействует с картами RFID.Есть также устройства, такие как Tastic RFID Thief, которые могут считывать карты RFID с расстояния полуметра. Поэтому, если вы решите использовать карты Mifare Classic, вам следует купить кошелек из нержавеющей стали с металлическим экраном, который блокирует попадание любой внешней радиочастоты на вашу карту, поэтому клонирование карты становится невозможным:

   Старые карты Mifare Desfire

   В 2002 году Philips представила карты Desfire, которые больше не полагаются на собственный алгоритм.Desfire использует (как следует из названия) шифрование DES. Однако для первого поколения карт Desfire была опубликована атака, которая позволяет получать зашифрованные данные из EEPROM с помощью атаки по побочному каналу. С помощью сложного оборудования потребление энергии картой измеряется в процессе шифрования. Но эта атака намного сложнее, чем атака Mifare Classic, и занимает около 7 часов.

   Вы найдете видео на Youtube, где Тимо Каспар из Рурского университета в Бохуме, Германия, объясняет (на английском языке), как они взломали старые карты Desfire.В 18:20 он начинает рассказывать об атаке Desfire и о том, как извлекли все ключи шифрования с карты , но остальная часть видео тоже очень интересна.

   Вам больше не следует использовать старые карты Desfire. Мой проект не поддерживает их, потому что они требуют устаревшей аутентификации, которая не реализована.

   Карты Mifare Desfire EV1

   В 2009 году на рынок вышло следующее поколение: карты Mifare Desfire EV1 , которые были еще раз улучшены, и до сих пор не известно ни о каких атаках.Поэтому, если вы используете карты Desfire EV1, кошелек из нержавеющей стали вам не понадобится.

   Купить карты Desfire EV1 сложнее. Предложений не так много, а более дешевые требуют покупки в количестве 50, 100 или даже 500 карт. Я нашел эти две компании, которые продают также меньшие суммы: RyscCorp и Smartcard Focus. Вы также можете заказать в Smartcard America, которые продают через eBay, но их доставка в другие страны очень дорога.

   Будьте осторожны с предложениями подделок от China на eBay: нет гарантии, что китайские клоны соответствуют тем же критериям безопасности, что и оригинальные карты NXP.

   Карты Mifare Desfire EV2

   Карты

   EV2 — это улучшенные карты EV1. У них расширенная функциональность и пониженное энергопотребление. Самостоятельно карты EV2 я не тестировал. Но пользователи сообщают, что они используют карты EV2 от Karteo или ZutrittsShop и что они могут даже читать их на расстоянии до 8 см с помощью считывателя от Elchouse или Paradisetronic, который имеет меньшую антенну, чем считыватель Adafruit. Версия V4 от Elchouse имеет улучшенный дизайн печатной платы для большего расстояния чтения.
   ПРИМЕЧАНИЕ. Карта, поставляемая с устройством чтения Elchouse, не является картой Desfire.

   Сравнение Mifare Classic

   <-> Desfire

   	Mifare Classic	Mifare Desfire EV1
   Уникальный идентификатор	4 байта UID всегда можно прочитать без шифрования	7 байтов UID всегда можно прочитать без шифрования, но требует в обычном режиме Главный ключ PICC в режиме случайного идентификатора.
   Хранилище EEPROM	На карте с памятью 1 КБ: 16 секторов по 4 блока по 16 байтов каждый (блоки и секторы имеют фиксированный размер)	До 28 приложений, каждое из которых может содержать до 32 файлов переменный размер
   Ключи	Каждый сектор может быть защищен двумя ключами (ключ A и ключ B) с разными разрешениями на ключ	Каждое приложение может быть защищено с помощью до 14 разных ключей с разными разрешениями на ключ
   Шифрование	Собственное (Crypto-1, 48 бит)	DES (56 бит), 2K3DES (112 бит), 3K3DES (168 бит), AES (128 бит)
   Безопасность	Шифрование взломано в 2008	На сегодняшний день атаки не известны

   В то время как карты Classic полностью статичны, карты Desfire хранят данные в « файлах » динамического размера, которые содержатся в » заявок «.Что такое приложение? Приложение — это не что иное, как контейнер для файлов.

   Представьте себе RFID-карту, выданную студентам университета.
   С этой же карточкой студент может питаться в столовой и парковать свою машину.
   В этом примере на карте будет два независимых приложения: одно приложение для столовой и одно приложение для парковки.
   Студент может брать деньги за обед и за парковку, которые хранятся в файле в соответствующем приложении.
   Каждое приложение имеет один или несколько ключей шифрования (ключи приложения , ), которые позволяют изменять значение, хранящееся в соответствующем приложении.
   У каждого ключа может быть только разрешение на чтение, только разрешение на запись или и то, и другое.

   Кроме того, карта имеет еще один важный ключ: главный ключ PICC , который является «божественным ключом».
   Главный ключ PICC позволяет создавать и удалять приложения, назначать ключи каждому приложению или даже форматировать всю карту. Но что интересно, главный ключ PICC НЕ может получить доступ к данным, хранящимся в приложениях.

   Ни столовая, ни парковка не знают мастер-ключ PICC.
   У них есть доступ только к соответствующему приложению, но не за его пределами.

   Считыватель RFID

   Коммутационная плата PN532 от Adafruit (40 долларов США) имеет микросхему от NXP (бывшая Phillips).
   Когда вы заказываете эту доску, она поставляется уже с белой картой MIFARE.
   Доска имеет размер 12 см х 5 см и толщину 3 мм.
   Он работает от внутреннего напряжения 3,3 В, но может питаться от 5 В.

   Эта плата не только читает карты Mifare. Он также считывает ваш биометрический паспорт, карты FeliCa и выполняет NFC (Near Field Communication).Он также взаимодействует с Mastercard и Visa, в которые интегрированы RFID (PayPass, PayWave, ExpressPay), Calypso и многие другие …

   Основным преимуществом этой платы перед другим оборудованием является то, что антенна (напечатанная на плате) очень большая (размер RFID-карты). Это позволяет читать на больших расстояниях, чем другое оборудование с меньшими антеннами.
   Adafruit сообщает, что антенна обнаруживает карту с расстояния до 10 см .
   Это верно для белой карты Mifare Classic, которая поставляется вместе с игровым полем.
   Но у меня есть другая карточка (из общественного транспорта), для обнаружения которой требуется 7,5 см.
   И у меня есть жетон, для обнаружения которого требуется 5,5 см. (Антенна жетона меньше антенны карты)

   Для карт Desfire EV1 максимальное расстояние зависит от шифрования, поскольку шифрование увеличивает энергопотребление карты:

   • При компиляции в классическом режиме (без шифрования) расстояние может составлять до 6,3 см.
   • При компиляции в режиме Desfire с шифрованием DES расстояние может составлять до 5,3 см.
   • При компиляции в режиме Desfire с шифрованием AES расстояние может составлять до 4,0 см.

   ОБНОВЛЕНИЕ: Прочтите о картах EV2.

   Кроме того, я измерил, что карта потребляет больше энергии, чем больше у нее памяти .
   Карту 4 КБ можно прочитать с большего расстояния, чем карту 8 КБ. Разница составляет примерно 5 мм.
   Поскольку мой проект занимает всего несколько байтов EEPROM карты, вам следует покупать карты наименьшего размера, которые вы можете найти.

   Вы устанавливаете коммутационную плату на внутренней стороне двери.
   Сверху на него можно установить пластиковый или деревянный ящик, чтобы защитить его от механических повреждений.
   В эту коробку вы также устанавливаете двухцветный светодиод (красный / зеленый), который всегда показывает, правильно ли работает система.

   Длинный плоский кабель соединяет его с основной платой.
   Здесь вы видите фото коммутационной платы с подключенным шлейфом и двухцветным светодиодом:

   Сначала необходимо припаять две перемычки на плате, которые определяют режим связи.
   I2C слишком слаб для более длинного кабеля, потому что I2C — это шина с открытым коллектором с подтягивающими резисторами.
   Я использую связь SPI с низкой скоростью 10 кГц.
   Итак, вы должны установить перемычки: SEL0 = OFF и SEL1 = ON .
   Прочтите Википедию о SPI и I2C.

   Я намеренно не использую здесь заглушки, потому что паяное соединение намного надежнее на двери, которая может быть захлопнута.

   ВНИМАНИЕ :
   Если вы думаете, что можете сэкономить деньги, купив гораздо более дешевую плату PN532 из Китая, такую ​​как та, что справа, вы ошибаетесь.Эти платы предлагаются во многих местах, но НЕ работают с картами Desfire.

   Антенна этих плат слишком мала (4 см x 4 см), чтобы передавать на карту достаточно высокочастотной энергии. В результате вы увидите ошибок TIMEOUT в момент аутентификации.

   Вы должны заказать доску PN532 в Adafruit, иначе вы потратите впустую свое время и деньги.

   ОБНОВЛЕНИЕ: Прочтите, пожалуйста, о картах EV2.

   Кабельное соединение между платами

   Между коммутационной платой (установленной на внутренней стороне двери) и основной платой (которую вы кладете в безопасное место рядом с дверью) требуется более длинный кабель.Я использую плоский кабель из 10 проводов.
   Если вы не хотите использовать плоский кабель, вы также можете использовать сетевой кабель . Но в сетевых кабелях всего 8 проводов. В этом случае вы можете установить светодиод в другом месте (не на двери), и вам понадобится всего 8 проводов.

   Шины

   SPI нормально работают со скоростью в несколько мегагерц. Это не может передаваться по более длинным кабелям. Поэтому я использую SPI на скорости 10 кГц . Даже по кабелю длиной 3 метра сигналы выглядят на осциллографе абсолютно чистыми, .Полагаю, что даже 10 метров без проблем проработали бы.

   При использовании карт Defire вы даже можете подключить к кабелю шпион SPI, но вы никогда не увидите криптографический ключ, передаваемый по кабелю. Во время аутентификации передаются только зашифрованные случайные значения, а во время смены ключа отправляется новый ключ в зашифрованном виде с секретным сеансовым ключом, который никогда не покидает Teensy.

   Малышка 3,2

   Сердце основной платы — микропроцессор. Я использую Teensy 3.2 с сайта PJRC.com.
   Teensy имеет несколько преимуществ по сравнению с другими Arduino-подобными платами:

   1. Он очень быстрый (32-битный процессор ARM, работающий на частоте 96 МГц)
   2. Он очень крошечный (3,5 см x 1,5 см)
   3. Он имеет больше ОЗУ (64 КБ) и флэш-память для хранения программ (260 КБ) чем другие платы, и у него есть EEPROM.
      Новые платы Arduino (Due, Zero, 101) вообще не имеют EEPROM, что делает их бесполезными.
   4. Дешево (20 долларов)
   5. Энергопотребление низкое.
   6. Он работает от внутреннего напряжения 3,3 В, но может получать питание от 5 В.
   7. Библиотека Teensy (TeensyDuino) имеет больше функциональных возможностей, чем официальные библиотеки Arduino.

   Сначала вы должны уничтожить крошечный джемпер на нижней стороне Teensy с помощью резака для картона.
   В противном случае 5 В, идущие от USB-кабеля, будут напрямую подключены к 5 В питания основной платы.
   Это может привести к протеканию тока, если основная плата включена, а компьютер выключен, или наоборот.

   ВНИМАНИЕ :
   Если вы думаете, что можете сэкономить деньги, купив гораздо более дешевую плату Arduino, вы ошибаетесь. На этих платах не хватает памяти.

   Когда вы компилируете скетч для Teensy, вы получаете такой вывод компилятора:

   Это означает, что скетчу требуется 11% из 64 Кбайт = 7,6 Кбайт ОЗУ только для глобальных переменных. Кроме того, для стека, в котором хранятся локальные переменные, требуется больше ОЗУ.Этот дополнительный объем ОЗУ является динамическим и не может быть рассчитан ранее. У Arduino Uno невероятный объем оперативной памяти — 2 КБ. Скетч даже не работает на Arduino Mega с 8 КБ оперативной памяти. Вы должны купить Teensy 3.2 с 64 КБ ОЗУ, иначе вы потратите впустую свои деньги и время. Когда вы запускаете код на плате с недостаточным объемом оперативной памяти, следствием могут быть ошибки, искаженные сообщения в терминале или даже сбой . Вы замечаете сбой, когда плата больше не отвечает.Светодиод перестает мигать.

   Аккумулятор

   Чтобы дверь открывалась даже при отключении электричества, я использую свинцово-кислотную стационарную батарею на 12 В (батарея глубокого разряда). Батарея выдает большой ток (1..2 Ампера), необходимый для открытия двери.

   В случае сбоя питания аккумулятор может поддерживать работу системы более одной недели.

   Электроника постоянно держит напряжение аккумулятора 13,6В . При таком напряжении (так называемый «плавающий заряд») батарея имеет самый долгий срок службы.Если аккумулятор будет заряжаться и разряжаться с более длительными интервалами, срок службы сократится.
   Слишком высокое напряжение (> 14,4 В) приводит к коррозии сетки положительного электрода.
   Слишком низкое напряжение приводит к сульфатированию отрицательной пластины.

   При 13,6 В батарея имеет очень высокий импеданс. Когда вы отключите источник питания, вы увидите, что напряжение быстро падает (в течение 2 минут) с 13,6 В до 12,8 В, а затем очень и очень медленно до 12,0 В (в течение нескольких дней). Это нормально.

   На этой диаграмме показано состояние заряда свинцово-кислотной батареи, которое можно напрямую определить по напряжению.
   Вы видите, что при 12,8 В батарея заряжена на 100%.

   Есть разные типы свинцово-кислотных аккумуляторов:

   Есть разные технологии свинцово-кислотных аккумуляторов:

   Если вы хотите узнать больше об аккумуляторах, посетите сайт batteryuniversity.com.

   Я использую стационарную батарею AGM глубокого разряда емкостью 15 Ач (30 долларов США).12Ah тоже достаточно. Размер 94 х 151 х 98 мм. Это батарея MF (необслуживаемая), что означает, что никогда не потребуется заливать в нее дистиллированную воду, как в старые добрые времена. Когда вы покупаете его, он приходит уже заряженным и запечатанным.

   Поскольку содержимое батареи не жидкое, можно установить батарею в в любом положении . Вы можете положить аккумулятор на тыльную сторону и установить материнскую плату поверх него, чтобы сэкономить место.

   Свинцово-кислотные батареи

   не любят высоких температур, и их следует хранить только в заряженном состоянии, иначе срок их службы сократится.

   Будьте осторожны с аккумулятором! Если вы сделаете сокращение, ток будет более 100 ампер! Все, что находится между полюсами, превратится в облако дыма!

   ВАЖНАЯ ИНФОРМАЦИЯ: Свинец токсичен. Старый аккумулятор должен быть переработан .

   Основная плата

   При переключении реле дверь открывается. Реле активируется на 100 мс (интервал можно настроить в исходном коде).
   Второе реле не является обязательным и для простоты отсутствует на схеме. Но вы найдете его на макете платы (см. Ниже).

   Трансформатор имеет мощность как раз для зарядки аккумулятора. Батарею нельзя заряжать током выше 10% от ее емкости, иначе срок службы сократится. Для аккумулятора на 12 Ач это приводит к максимальному току зарядки 1,2 А, что больше, чем максимальный ток 7815, поэтому он никогда не будет достигнут. Трансформатор 16 В обеспечивает пиковое напряжение 16 В * √2 = 22,5 В.Когда батарея очень разряжена, это напряжение может упасть.

   7815 — регулятор напряжения со следующими характеристиками:

   Мин. Входное напряжение:	17,5 В
   Макс. Входное напряжение:	35V
   Выходное напряжение:	15V
   Макс.ток:	1A
   Падение напряжения (при 1A)	2V
   Защита от короткого замыкания
   Защита от перегрева	да

   Когда батарея полностью заряжена, 7815 подает ток только для Teensy и PN532 (в среднем 46 мА).Только после длительного перерыва в электроснабжении в аккумулятор будет поступать больше тока. Так что обычно 7815 не нагревается, и в охладителе нет необходимости. Если у вас в стране длительные перебои в подаче электроэнергии, рекомендуется использовать кулер. На фотографии выше вы видите кулер (алюминиевая пластина), который используется как в 7805, так и в 7815.

   Когда процессор обнаруживает, что что-то не так с напряжением (<13,0 В или> 14,0 В), красный светодиод будет мигать, указывая на наличие проблемы. Причиной может быть сбой в подаче электроэнергии или неисправность.

   Когда процессор обнаруживает, что напряжение батареи падает более чем на 1 В при открытии дверцы, это означает, что батарея старая и должна быть вскоре заменена. Новый аккумулятор может выдавать несколько ампер без падения напряжения. Но чем старше батарея становится, тем выше становится ее сопротивление. Когда аккумулятор необходимо заменить, поочередно мигают красный и зеленый светодиоды.

   Резистор, помеченный желтым восклицательным знаком , действует как предохранитель. В случае ярлыка (например,грамм. в 7805) он перестанет работать, и в цепи не будет протекать ток более 100 А. Этот резистор должен быть 1/4 Вт.

   Список деталей

   • 1 x Adafruit PN532 (поставляется с одной картой Mifare Classic)
   • 1 x Teensy 3.2
   • 1 x Стационарный аккумулятор 12 В, 12 Ач или 15 Ач (см. Главу о батарее)
   • 1 x Макет 13,5 см x 11 см
   • 1 x 7805
   • 1 x 7815 (опционально с охладителем, если в вашей стране длительные перебои в электроснабжении)
   • 1 x BC546
   • 1 x 1N4148
   • 2 x BY255
   • 1 x реле: соленоид 12 В, переключатель 220 В, 16 A
   • 1 двухцветный светодиод с 3 контактами (красный / зеленый)
   • 1 x выпрямитель минимум 80 В, 1 А или лучше 400 В, 3 А для очень длительного срока службы
   • 1 трансформатор 16 В (или 15 В) и 0,25 А (до 0,5A)
   • 1 предохранитель 30 мА
   • 1 x гнездо предохранителя
   • 1 x 0,22 Ом, 1 / 4Вт ( не более, не менее )
   • 2 x 820 Ом, 1 / 4 Вт
   • 1 x 10 кОм, 1/4 Вт
   • 1 x 220 кОм, 1%, 1/4 Вт
   • 1 x 15 кОм, 1%, 1/4 Вт
   • 1 x Rx (см. Следующую главу)
   • 1 х 100 п Ф, 63В (не более ! )
   • 1 x 330 нФ, 63 В
   • 2 x 1 мкФ, 50 В (срок службы электролита выше, чем у Tantal)
   • 1 x 10 мкФ, 35 В (срок службы электролита больше, чем у Tantal)
   • 1 x 1000 мкФ , 50 В
   • 1 x Разъем, 10-контактный, вилка, с золотыми контактами
   • 1 x Заголовок закрытой коробки, 10-контактный, розетка, с золотыми контактами
   • 1 x Длинный плоский кабель из 10 проводов
   • 1 x Длинный 2-проводной кабель для открывания двери (для тока 2A)
   • 1 x кабель питания с сетевой вилкой
   • 1 x толстый медный кабель, диаметр 1 мм, красный (для батареи)
   • 1 x толстый медный кабель, диаметр 1 мм, черный (для аккумулятор)
   • 1 x USB-микрокабель
   • 1 x термоусадочная трубка, диаметр 3 мм, длина 20 см (для светодиода)
   • 2 x винт M3 + гайка + шайба (для трансформатора)
   • Дополнительные карты или жетоны Mifare

   Если вы хотите открывать 2 двери самостоятельно, вам необходимо дополнительно:

   • 1 x реле: соленоид 12 В, переключатель 220 В, 16 A
   • 1 x 1N4148
   • 1 x BC546
   • 1 x 10 кОм
   • 1 x 330 нФ, 63 В

   Если вы хотите открыть дверь изнутри без карта вам понадобится дополнительно:

   • 1 x 1 мкФ, 50 В
   • 1 x 1 кОм, 1/4 Вт
   • 1 x кнопка

   Если у вас нет местного электронного магазина, вы можете заказать все из этого списка в DigiKey, Farnell, TME или Newark, которые являются очень хорошими онлайн-продавцами по почте, предлагающими сотни тысяч электронных компонентов.

   Макет платы

   В ZIP-файле вы найдете мой дизайн однослойной макетной платы, которую нужно припаять вручную. Эту плату очень легко паять даже новичкам в электронике. На то, чтобы все подключить, у меня ушло всего полдня.

   На плате вы видите два реле. Верхнее реле не является обязательным. Это позволяет независимо открывать две двери. Если вам это не нужно, вы можете опустить зеленые части.

   Как рассчитать Rx

   Резистор Rx ограничивает ток через соленоид открывания двери, который вы видите на рисунке ниже.
   Здесь вы видите, что замок открыт (нижняя пластина снята).
   Я устанавливаю этот замок на внутренней стороне двери. Я удалил прежний ключевой замок, чтобы ничем нельзя было манипулировать снаружи.

   Сначала вы подключаете соленоид к регулируемому источнику постоянного тока. Медленно повышайте напряжение с нуля до тех пор, пока не откроется замок.
   В моем случае это происходит при 2,8 В.
   Но это слишком небезопасно. Необходимо приложить более высокое напряжение, чтобы он всегда открывался.
   Я решил применить 3,5 В.
   Затем я измеряю ток, который протекает при 3,5 В, что составляет 1,3 А.

   Поскольку мне нужно открыть две двери одновременно, я последовательно подключаю оба соленоида.
   Значит, мне нужно 7В при токе 1,3А для обоих.

   На Rx будет напряжение 12 В — 7 В = 5 В, что дает резистор:

    R = U / I = 5V / 1,3A = 3,8 Ом

   Теперь посчитаем мощность резистора:

    P = U * I = 5V * 1,3A = 6,5W

   Если в вашем местном магазине электроники нет этого значения, вы можете подключить несколько резисторов параллельно.
   Например, 4 * 15 Ом, каждое из которых должно иметь мощность 2 Вт.
   Это приведет к общему сопротивлению 3,75 Ом на 8 Вт.

   Для расчета двух параллельных резисторов можно использовать формулу:

    R всего = (R1 * R2) / (R1 + R2)

   Значение светодиода

   Двухцветный светодиод следует устанавливать на внутренней стороне двери или в любом месте, где он виден.
   Постоянно показывает, все ли работает правильно.

   Зеленый светодиод постоянно быстро мигает	Все в порядке
   Зеленый светодиод мигает один раз на 1 секунду	Дверь открывается для уполномоченного лица
   Красный светодиод быстро	Напряжение аккумулятора вне допустимого диапазона.Причиной может быть сбой в подаче электроэнергии или неисправность.
   Красный светодиод мигает один раз в течение 1 секунды	Посторонний человек пытается открыть дверь с недействительной картой или жетоном.
   Красный светодиод постоянно очень медленно мигает	Указывает на проблему связи с платой PN532. Это серьезная ошибка.
   Зеленый светодиод и Красный светодиод попеременно мигают	Батарея старая и должна быть вскоре заменена.
   Светодиод постоянно выключен	Это указывает на неисправность.

   Оптимизация энергопотребления

   Сделано все для снижения энергопотребления:

   Наибольшее энергопотребление обеспечивает плата PN532: поскольку чип-карты и жетоны не имеют батареи, они должны получать питание от внешнего источника.
   PN532 должен генерировать РЧ-поле с частотой 13 МГц , которое подает питание на чип-карту через антенну.При создании этого поля PN532 потребляет 110 мА. Есть команда, позволяющая выключить ВЧ поле. Но без радиочастотного поля обнаружение карты невозможно. Итак, мой код включает поле RF на 100 мс, чтобы проверить, есть ли карта, а затем выключить поле на 1 секунду. Когда РЧ-поле выключено, PN532 потребляет всего 18 мА. Результат — среднее потребление 26 мА.

   Энергопотребление Teensy составляет 40 мА при частоте процессора 96 МГц. Поскольку такая высокая скорость не требуется, частота установлена ​​на 24 МГц, что снижает энергопотребление до 20 мА.

   Наконец, общий ток в среднем составляет 46 мА.

   Интервал питания реле оптимизирован. Через соленоид протекает сильный ток. Вы должны проверить, какой интервал работает для вашего соленоида. Вы можете изменить это в исходном коде. В моем случае соленоид уже работает с интервалом 20 мс. Но чтобы сделать его пуленепробиваемым, я запрограммировал 100 мс.

   Ожидания от жизни

   Сегодня мы привыкли, что электронные устройства имеют короткий срок службы, особенно те, которые производятся Китай .
   Но с тех пор этого не было.

   Жил-был старый добрый « Made in Germany », который всегда означал высокое качество и долгий срок службы. У меня есть усилитель от Grundig , который я купил в начале 90-х. Он все еще работает сегодня. Я ремонтировал его только один раз почти за 30 лет!

   Но уже в 80-х годах на рынке появились первые японские товары, которые были просто дешевле, но хуже по качеству. В те годы клиенты предпочли платить меньше за более дешевый японский продукт, чем за качественный немецкий бренд.В эти годы во всем мире наблюдалось резкое снижение качества. Сегодня Китай продолжает эти тенденции.

   Есть даже люди, которые подозревают, что компании создают свои устройства намеренно, чтобы иметь короткий срок службы (« Planned Obsolescence »). Но подтвердить это до сих пор не удалось. Правда в том, что отрасль находится в жесткой ценовой войне. Компании ДОЛЖНЫ разрабатывать свои продукты дешево, потому что в противном случае клиент их не купит. Клиент является виновником, потому что он не готов платить больше за более высокое качество.Вы помните войну между дешевыми японскими видеокассетами и гораздо более качественным немецким Video 2000? Худшая система выиграла войну, потому что клиент не хотел платить цену, которую стоит качество!

   Как компании снижают цену? В первую очередь за счет использования самых дешевых электронных компонентов. В результате часто детали занижены . Если, например, транзистор рассчитан на максимальное напряжение 1500 Вольт и постоянно работает с напряжением 1200 В, очевидно, что этот транзистор будет иметь короткий срок службы (около 5 лет), потому что он постоянно работает при напряжении. это пределы.С другой стороны, транзистор, рассчитанный на 100 В, но работающий при 5 В, будет иметь значительно более длительный срок службы (> 30 лет). То же самое касается токов .

   Также в большинстве случаев охладители для силовых транзисторов или ИС слишком малы (или даже отсутствуют), чтобы сэкономить деньги и место.

   Еще одной частой причиной отказов являются вилки и переключатели . С возрастом их контакты окисляются, и связь может полностью пропасть. Хорошие вилки имеют золотые контакты, но поскольку золото стоит дорого, компании в основном их не используют.

   Но существует и другая крайность. Подумайте о высококачественной электронике , которая не должна выходить из строя:
   Например, в медицине, на спутнике или в военном самолете.
   Здесь инженеры, конечно же, НЕ будут выбирать самые дешевые детали (которые работают на пределе своих возможностей), чтобы сделать электронику максимально отказоустойчивой, , , насколько это возможно. Они могут даже добавить электронные компоненты, которые берут на себя управление, когда другие части выходят из строя. Например, параллельно включили 5 конденсаторов, где хватило бы одного.

   Я ремонтировал электронные устройства в течение многих лет и имею большой опыт работы с электронными частями, которые выходят из строя первыми.Обычно это полупроводники, которые работают с высоким напряжением, большими токами и нагреваются. Также конденсаторы электролита, работающие с большими токами, часто выходят из строя (что является наиболее частой причиной выхода из строя импульсных источников питания).

   Я сконструировал этот открыватель дверей для с долгим сроком службы . Нет деталей, которые могут нагреваться при нормальной работе. Сильный ток соленоида открывания двери переключается с помощью реле, а не транзистора, потому что реле намного надежнее.

   Я рекомендую использовать выпрямитель , который выдерживает 3 ампера, хотя при полном заряде батареи расходуются только несколько мА.

   НЕ заменяйте трансформатор и выпрямитель блоком питания постоянного тока (например, для ноутбуков). Импульсные блоки питания из Китая содержат внутри дешевые электронные компоненты, которые подвергаются напряжению 220 В и скоро умрут. С другой стороны, обычный трансформатор имеет вечную жизнь. За десятилетия ремонта всякого электронного оборудования мне ни разу не пришлось заменять вышедший из строя силовой трансформатор.ЕДИНСТВЕННОЕ преимущество импульсных источников питания состоит в том, что они меньше по размеру и имеют меньший вес, но помимо этого они являются худшим решением, поскольку имеют короткий срок службы.

   По возможности избегайте пробок. На моем фото вы видите, что Teensy — это , припаянный прямо на плату , чтобы избежать проблем с контактом в будущем. Вилка шлейфа должна иметь золотые контакты. Я также припаял кабели прямо к батарее, чтобы избежать заглушек. Чтобы было легче отсоединить аккумулятор, я добавил 2 винтовых соединения.Другие модели батарей уже поставляются с винтовыми зажимами.

   Единственная деталь, которую необходимо заменить через несколько лет, — это батарея . Когда вы видите, что светодиодный индикатор попеременно мигает зеленым и красным, батарея разряжается.

   Наконец, я предполагаю, что ожидаемый срок службы электроники должен быть 20-30 лет или даже больше.

   Загрузка прошивки в Teensy

   1. Option A :
      Вы можете установить компилятор Arduino из Arduino.cc и библиотеку Teensyduino с сайта PJRC.com и скомпилируйте эскиз, который вы найдете в ZIP-файле выше. Вы должны настроить параметры компилятора следующим образом:

   2. Option B :
      Или вы ничего не устанавливаете и загружаете предварительно скомпилированную микропрограмму непосредственно на плату Teensy 3.1 или 3.2. Вы найдете HEX-файл и TeensyLoader.exe в ZIP-файле.

   Общение с Teensy

   Вам понадобится кабель Micro USB для подключения компьютера к Teensy.
   Сначала вы должны установить драйвер Teensy Serial , который заставляет Teensy отображаться как виртуальный COM-порт на вашем ПК.
   Вы найдете драйвер в ZIP-файле.

   Вы можете общаться с Teensy с помощью терминальной программы.
   Вы можете использовать бесплатную программу TeraTerm или Serial Monitor, встроенный в компилятор Arduino.

   Вам не нужно заботиться о скорости передачи , потому что Teensy игнорирует ее (в отличие от старых плат Arduino). Данные всегда передаются со скоростью USB.

   Если вы используете Serial Monitor , вы должны выбрать COM-порт (меню «Инструменты», см. Изображение выше) и настроить его для отправки LineFeeds:

   Если вы используете TeraTerm , вам нужно только выбрать COM-порт:

   ВАЖНО : Если у Teensy нет питания (если вы отсоедините аккумулятор) или если вы нажмете кнопку «Program» на Teensy, когда COM-порт открыт в терминальной программе, вам сначала нужно закрыть COM-порт, отсоедините USB-кабель, снова подключите его, а затем заново откройте COM-порт!
   Чтобы избежать этого, вы должны сначала закрыть COM-порт (меню «Отключить» в TeraTerm), прежде чем отключать питание от Teensy или нажимать кнопку «Программа».
   Причина в том, что Windows не удаляет COM-порт, пока у какой-либо программы порт все еще открыт (хотя Teensy уже был отключен).

   Управление пользователями

   После открытия COM-порта в терминальной программе вы сначала ничего не увидите.
   Если включена защита паролем , вы должны ввести пароль сейчас и нажать Enter, иначе вы нажмете только Enter .

   В обоих случаях появится главное меню:

   В меню показаны доступные команды и фактическое состояние.
   Вы можете сохранить в EEPROM более 64 пользователей, если уменьшите количество символов в имени пользователя.

   CLEAR
   Первое, что вы всегда должны делать на новой плате Teensy, это очистить EEPROM:
   Введите «очистить» и нажмите Enter.

   ДОБАВИТЬ
   Чтобы добавить разрешение доступа для нового пользователя, введите «добавить», затем имя пользователя и Enter.

   Как видите, эти карты используют 7-байтовый UID (Desfire).
   Помимо сохранения идентификатора карты и имени пользователя в EEPROM Teensy, на карте Desfire выполняется несколько шагов. См. ниже.

   Можно хранить несколько карт для одного имени пользователя.
   Если вы позже удалите этого пользователя с помощью команды DEL, все его карты будут удалены сразу.
   Если вы предпочитаете удалять карты по отдельности, вы можете дать каждой карте уникальное имя, например «Джон Хилтон 1», «Джон Хилтон 2» и т. Д.

   DOOR1, DOOR2, DOOR12
   По умолчанию новый пользователь может открыть только дверь 1.Вы можете дать пользователю разрешение открыть одну из дверей или обе.

   СПИСОК
   Чтобы отобразить всех авторизованных пользователей, используйте команду СПИСОК. Пользователи отсортированы по алфавиту.

   DEL
   Эта команда удаляет пользователя и его карту из EEPROM, поэтому он больше не сможет открывать дверь.
   Команда DEL не требует наличия карты, поэтому изменения, сделанные на карте, не будут отменены.
   Используйте эту команду, если пользователь потерял свою карту.

   RESTORE
   Команда RESTORE также удаляет карту и ее пользователя из EEPROM, но дополнительно отменяет все изменения на карте.
   RESTORE сбрасывает главный ключ PICC на заводской ключ по умолчанию и удаляет приложение, созданное на карте Desfire по умолчанию.

   RESET
   Команда RESET переводит линию RSTPDN PN532 в состояние LOW на 400 мс, что сбрасывает плату.
   После этого инициализация чипа выполняется заново, и возможности чипа считываются.

   Помимо этой команды, PN532 автоматически сбрасывается при обнаружении ошибки связи.

   MAKERANDOM
   Эта команда настраивает карту Desfire так, чтобы она всегда отправляла другой случайный идентификатор и скрывала его настоящий UID.
   Подробнее о различных режимах работы см. Ниже.

   TEST
   Выполняет самотестирование, которое проверяет все команды Desfire. (см. ниже)

   Протокол связи PN532

   PN532 использует очень сложный протокол связи.Вы найдете описание в руководстве в ZIP-файле.

   1. Сначала Хост отправляет один байт ( DW = Запись данных), который сообщает PN532, что теперь данные будут отправлены.
   2. Затем хост отправляет командный кадр , который содержит инструкцию, которая должна быть выполнена.
   3. Затем хост отправляет один байт ( SR = Status Read), который запрашивает статус PN532.
   4. Если PN532 еще не готов, он отвечает байтом 0x00.Это означает, что хост должен ждать. Когда PN532 готов, он отвечает байтом 0x01.
   5. Затем хост отправляет один байт ( DR = чтение данных), который сообщает PN532, что он ожидает пакет данных.
   6. Затем PN532 отправляет кадр ACK (подтверждение), который представляет собой фиксированную последовательность байтов (00, 00, FF, 00, FF, 00). Это подтверждает, что команда была получена правильно.
   7. Затем хост отправляет один байт ( SR = Status Read), который запрашивает статус PN532.
   8. Когда PN532 готов, он отвечает байтом 0x01.
   9. Затем хост отправляет один байт ( DR = чтение данных), который сообщает PN532, что он ожидает пакет данных.
   10. И, наконец, PN532 отправляет ответный кадр .

   Фреймы данных

   Кадры команды и кадры ответа выглядят следующим образом:

   Преамбула и Постамбула необязательны.
   Получатель пакета должен сначала найти начальную последовательность {00, FF}, которая отмечает начало пакета.
   Затем идет длина данных, за которой следует контрольная сумма длины.
   Идентификатор кадра (TFI) — 0xD4, если кадр отправляется с хоста на PN532, и 0xD5 для противоположного направления.
   После пакетных данных идет контрольная сумма.

   Библиотека Адафрута

   Для связи с PN532 требуется библиотека из 1000 строк кода.

   С сайта Adafruit вы можете загрузить код Arduino и образцы, демонстрирующие взаимодействие с PN532. Но, к сожалению, этот код можно использовать только для тестирования, но он неаккуратный и содержит ошибки, и его нельзя использовать в производственной среде.
   Мне пришлось полностью переписать код Adafruit. Вот список моих изменений:

   1. Удалены все предупреждения компилятора, которые появлялись при компиляции кода Adafruit.
   2. Исправление ошибки : (Серьезная ошибка) Adafruit использовал strncmp () для сравнения двоичных данных (которые содержат нули). Это совершенно неверно -> заменено на memcmp ()
   3. Исправление ошибки : (Серьезная ошибка) Код Adafruit не проверяет наличие действительных пакетов ответа. Контрольная сумма полностью игнорируется.Байты, полученные до стартового кода, не пропускаются!
   4. Исправление ошибки : (Серьезная ошибка) Код Adafruit использовал тайм-аут = 0 (ждать вечно). Это совершенно неверно. Если чип не отвечает, код зависает навсегда! Мой код — «самовосстановление», что означает, что даже после отключения платы PN532 и повторного подключения чип будет сброшен, а затем снова заработает.
   5. Исправление ошибки : код Adafruit не позволяет различить, почему readPassiveTargetID () возвращает false.(Из-за отсутствия карты или из-за проблем со связью?)
   6. Добавлена ​​поддержка блоков значений (в Mifare.cpp)
   7. Добавлен дамп памяти (в Mifare.cpp)
   8. Линия IRQ больше не требуется в режиме I2C . Теперь вместо этого используется программное рукопожатие.
   9. Добавлена ​​низкая скорость программного SPI (для получения тактовой частоты 10 кГц)
   10. Реализована правильная процедура пробуждения (отправка PN532_WAKEUP) вместо отправки getFirmwareVersion.
   11. Отладка выходила с ошибками: байты контрольной суммы отображались как 0xFFFFFFFC вместо 0xFC.Убраны бесполезные «0x» перед каждым байтом.
   12. Отсутствуют подробные выходные данные отладки.
   13. Добавлено отображение действительных байтов данных внутри пакета в отладочном выводе.
   14. Использование getFirmwareVersion () было очень неуклюжим -> полностью переписано
   15. writeGPIO () переписано -> больше нет предупреждений о неправильном использовании.
   16. AuthenticateDataBlock () , ReadDataBlock () и WriteDataBlock () переписаны.
   17. setPassiveActivationRetries () вообще не проверял ошибки.
   18. Уродливый код в writecommand () полностью переписан
   19. Дурацкий код вроде этого удален: int offset = _usingSPI? 5: 6;
   20. В библиотеке полностью отсутствует оператор new .

   Моя новая библиотека PN532, которую вы найдете в ZIP-файле, поддерживает 3 режима связи:

   1. Программный SPI:
      Этот используется, потому что он позволяет задросселировать шину SPI для работы на частоте 10 кГц для передачи по длинному кабелю.
      Преимущество Software SPI в том, что вы можете выбрать любой вывод Teensy для SCK, MISO, MOSI и SSEL.
   2. Hardware SPI:
      Это тоже работает, но с одним недостатком Teensy использует тот же контакт для аппаратного SCK, что и встроенный светодиод на плате. (Контакт 13) Таким образом, светодиод не может использоваться в этом режиме. Кроме того, библиотека Teensy не позволяет устанавливать частоту 10 кГц.
   3. I2C:
      Это тоже работает, но шина с открытым коллектором не может передаваться по длинному кабелю.Я изменил код I2C, так что строка IRQ больше не нужна.

   Прочтите Википедию о SPI и I2C.

   Библиотека Desfire EV1

   В дополнение к переписыванию кода PN532 я создал новую библиотеку Desfire (около 2700 строк кода). В настоящее время в Интернете нет кода для управления картами Desfire с помощью Ardiuno / Teensy.

   Это первая библиотека, которая когда-либо была написана для семейства Arduino . Вам нужно изменить только несколько строк в Utils.h, и вы можете скомпилировать библиотеку на Visual Studio, Linux или других платформах.

   Использовать мою библиотеку очень просто, а интегрированный Selftest дает живой пример того, как вызывать функции.
   В библиотеке полностью отсутствует оператор new .
   Это профессиональный код C ++, многоразовый, очень хорошо структурированный и прокомментированный.

   Библиотека не будет работать со старыми картами Desfire (устаревшими), поскольку устаревшая аутентификация не реализована.Вам действительно нужны карты EV1.

   Если вы выполните поиск в таблице данных для карт Desfire EV1, вы найдете только «сокращенную версию» на веб-сайте NXP, что совершенно бесполезно.

   Чтобы получить полную документацию, вы должны заключить с NXP Соглашение о неразглашении (NDA), в котором вы обещаете никому не передавать эту документацию. Этот NDA заключен только с компаниями. Невероятно, что NXP не извлекла уроки из собственных ошибок в прошлом. Разве катастрофа Mifare Classic не показала ясно, что «безопасность сквозь безвестность» не работает? Является ли Windows более безопасной, чем Linux, потому что Microsoft сохраняет в секрете исходный код? И действительно ли NXP считает, что сокрытие информации все еще работает в эпоху обмена файлами, Wikileaks и Эдварда Сноудена? Или NXP настолько наивен, что полагает, что китайская компания, которая хочет произвести поддельную карту, не может получить эту документацию? Какой бы ни была идея этого соглашения о неразглашении информации: любой здравомыслящий человек согласится, что это полная чушь.
   Однако я никогда не заключал этот контракт с NXP, поэтому у меня нет полной документации.

   Но эта документация вообще не нужна, потому что я нашел несколько проектов с открытым исходным кодом Desfire, размещенных на Github: easypay, libfreefare и liblogicalaccess. Изучая их код, исправляя их ошибки, экспериментируя с картой и с помощью Google, я написал свою собственную библиотеку Desfire:

   Функция	Описание
   GetCardVersion ()	Получает подробную информацию о карте Desfire, такую ​​как версия аппаратного и программного обеспечения, размер EEPROM, неделя и год производства, номер партии и т. Д..
   FormatCard ()	Удаляет ВСЕ содержимое с карты, кроме главного ключа PICC. на уровне PICC или на уровне приложения
   ChangeKey ()	Изменяет главный ключ PICC или любой ключ приложения
   GetKeyVersion ()	Получает версию ключа (дополнительное значение, сохраненное в key)
   GetKeySettings ()	Получает настройки ключа (разрешения)
   ChangeKeySettings ()	Изменяет настройки ключа
   Перечисляет все приложения на карте
   SelectApplication () 90 260	Выбирает приложение, которому будут отправлены следующие команды
   DeleteApplication ()	Удаляет приложение со всеми его файлами и ключами
   CreateApplication ()	Создает 3 нового приложения с 2K , 3K3DES или AES ключи.Вы можете смешивать разные типы ключей на одной карте.
   GetFileIDs ()	Перечисляет все файлы в приложении
   GetFileSettings ()	Получает информацию о файле (тип файла, шифрование, разрешения, размер и т. Д.)
   DeleteFile ()	Удаляет файл
   CreateStdDataFile ()	Создает стандартный файл данных (размер файла может быть определен во время создания, но не изменен позже)
   ReadFileData (ReadFileDataFile)	Считывает данные из файла данных
   WriteFileData ()	Записывает данные в файл данных
   ReadFileValue ()	Читает значение из файла значений	и	()	Включает режим случайного идентификатора, при котором карта каждый раз отправляет другой идентификатор (! Это не может быть отменен!)
   GetRealCardID ()	Получает настоящий UID карты.(Полезно в режиме случайного идентификатора)
   GetFreeMemory ()	Возвращает оставшуюся свободную память в EEPROM карты.
   Selftest ()	Выполняет самотестирование, которое проверяет ВСЕ приведенные выше команды на пустой карте. Вы найдете отладочные данные всего самотестирования со всеми отправленными и полученными байтами в ZIP-файле.

   Написание этой библиотеки было действительно сложной задачей , особенно из-за отсутствия документации.На завершение этого проекта у меня ушло несколько недель жизни. Самые сложные части — это аутентификация с криптографическим ключом и смена ключа. Во время аутентификации случайных значений шифруются и обмениваются между картой и хостом, чтобы доказать, что обе стороны используют один и тот же главный ключ. Из этих случайных значений создается сеансовый ключ . Все шифрование проходит через Cipher Block Chaining , где NXP различает шифрование / дешифрование и режим отправки / приема.Вектор криптографической инициализации ( IV ) сбрасывается только один раз при аутентификации, затем для всех последующих команд он должен поддерживаться в актуальном состоянии. Если ваш вектор IV не синхронизирован с тем, который карта рассчитала внутренне, вы получите ошибку целостности. Все данные, отправленные на карту, и все данные, полученные с карты, должны пройти через расчет CMAC (что-то вроде хеша). Некоторые функции вычисляют CMAC, другие — нет. При изменении ключа необходимо вычислить два значения CRC32 , а старый ключ и новый ключ подвергаются операции XOR, дополняются и затем шифруются с помощью сеансового ключа.Каждый тип ключа имеет свои особенности: AES шифрует блоки по 16 байт, в то время как DES использует блоки по 8 байт, а длина самого ключа может составлять 8, 16 или 24 байта. Как следствие, длина случайных значений и сеансового ключа зависит от типа ключа. Все это ОЧЕНЬ сложно, и у вас есть тысячи подводных камней. И что хуже всего, в Интернете практически нет полезной информации. Я чувствую себя пионером в разработке Defire EV1.

   Я выбрал самые маленькие криптографические библиотеки с открытым исходным кодом, которые мне удалось найти: AES128 от Texas Instruments и 3DES от Эрика Янга.Хотя весь исходный код Desfire насчитывает около 2700 строк, размер скомпилированного кода невелик:

   1. Скомпилировано для карт Mifare Classic, оно потребляет 18% флэш-памяти
   2. Скомпилировано для карт Mifare Desfire, оно потребляет 27% флэш-памяти

   Таким образом, весь криптографический материал занимает только 9% флэш-памяти . Обратите внимание, что компилятор исключает из компиляции все неиспользуемые функции.

   Три режима работы

   В зависимости от переключателей компилятора и типов карт у вас может быть 3 различных режима работы:

   1. Скомпилировано с #define USE_DESFIRE false вы получите Классический режим ,
   2. Скомпилировано с #define USE_DESFIRE true и картами Desfire по умолчанию вы получите Desfire Default mode,
   3. Скомпилировано с USE_DESFIRE 913_DREFIN 913_DREFIN 913_DREFINED 913_DREFINED 913 Случайный ID Desfire карты вы получаете Desfire Random mode.

   Только от карты зависит, работает ли система в режиме Desfire по умолчанию или в произвольном режиме Desfire. Таким образом, эти оба типа карт можно использовать одновременно.

   Чтобы преобразовать карту Desfire по умолчанию в случайную карту Desfire, вы должны выполнить команду MAKERANDOM .
ВНИМАНИЕ: Если карта однажды была преобразована для использования случайного идентификатора, NXP больше не позволяет отменить это. (Почему ??)

   Неподдерживаемые карты

   	Классический режим	Desfire Default Mode	Desfire Random Mode
   Поддерживаемые карты	Classic карты, Desfire карты с идентификатором по умолчанию	Desfire	Карты Desfire со случайным идентификатором	Классические карты	Классические карты
   Доступ к UID карты	UID можно получить всегда.	UID можно получить всегда.	Карта отправляет случайный идентификатор. Для получения настоящего UID требуется криптографическая аутентификация.
   Аутентификация пользователя	Только по UID карты.	По UID карты и мастер-ключу приложения.	По UID карты и мастер-ключу PICC.
   Безопасность	Не защищена , потому что карту можно очень легко клонировать.В Китае можно купить карты, позволяющие записывать любой UID. Чтобы этого не произошло, вам понадобится кошелек из нержавеющей стали.	Очень безопасный , потому что в настоящее время нет известных атак на карты Desfire EV1. Секретный главный ключ приложения (AES или 3K3DES) потребуется для клонирования карты.	Очень безопасный , потому что в настоящее время нет известных атак на карты Desfire EV1. Секретный главный ключ PICC (AES или 3K3DES) потребуется для клонирования карты.
   Персонализация карты	Классические карты не персонализированы.(Можно было бы хранить секретные данные на классической карте, но из-за неработающего шифрования это будет небезопасно.)	Когда карта персонализируется (с помощью команды ADD ), главный ключ PICC заменяется секретным ключом. и новый файл в новом приложении создается на карте, которая хранит 16-байтовое значение секретного хранилища. Файл и приложение защищены секретным главным ключом приложения. Мастер-ключ приложения заморожен, поэтому его нельзя будет изменить позже. И 16-байтовое значение секретного хранилища, и главный ключ приложения диверсифицируются за счет получения их из UID карты, имени пользователя и дополнительных случайных данных, которые хранятся в EEPROM Teensy.	Когда карта персонализируется (с помощью команды ADD ), главный ключ PICC меняется на секретный.
   Доступ к двери	UID карты сравнивается с UID, хранящимся в EEPROM Teensy.	UID карты сравнивается с UID, хранящимся в EEPROM Teensy. После аутентификации с использованием главного ключа разнообразного приложения значение секретного хранилища считывается из файла и сравнивается с ожидаемым значением.	После аутентификации с помощью главного ключа PICC считывается реальный UID карты и сравнивается с UID, хранящимся в EEPROM Teensy.

   В исходном коде вы можете дополнительно выбрать, какие мастер-ключи вы хотите использовать для карт Desfire:

   1. Скомпилировано с #define USE_AES true вы используете 128-битные ключи AES (макс. Расстояние считывателя: 4,0 см)
   2. Скомпилировано с #define USE_AES false вы используете 168-битные ключи 3K3DES (макс.расстояние считывателя: 5,3 см)

   В исходном коде вы найдете файл Secrets.h , который содержит:

   1. Главный ключ PICC (AES или 3K3DES),
   2. Криптографический ключ (3K3DES) для получения главного ключа приложения из идентификатора карты, имени пользователя и случайных данных (для режима Desfire по умолчанию),
   3. Криптографический ключ (3K3DES) для получения значения секретного хранилища из идентификатора карты, имени пользователя и случайных данных (для режима Desfire по умолчанию).

   Перед компиляцией исходного кода в первый раз вы должны изменить эти 3 ключа на что-нибудь еще.

   ВНИМАНИЕ: Если у вас уже есть персонализированные карты, а затем вы изменили главный ключ PICC в исходном коде, вы больше не сможете аутентифицировать эти карты. Поэтому важно, чтобы вы сначала выполнили команду RESTORE на всех персонализированных картах, а затем , а затем изменили главный ключ PICC в коде. Команда RESTORE сбрасывает главный ключ PICC к заводскому ключу DES по умолчанию, заполненному нулями.

   Уровень отладки 1

   Если что-то пойдет не так с коммуникацией, вы можете использовать отладку, которую я реализовал.

   Через терминал введите команду « debug 1 », чтобы активировать базовую отладку.
Здесь вы видите часть результатов отладки на уровне 1, когда карта Desfire по умолчанию персонализирована:

   ПРИМЕЧАНИЕ. Отладочные данные всего самотестирования можно найти в ZIP-файле.

   Уровень отладки 2

   Введите « debug 2 » , и дополнительно будут показаны пакеты данных:

   Теперь вы видите команды, отправленные на PN532, и ответы, полученные от PN532.
Байты данных помечаются символами «<» и «>» в ​​каждом допустимом пакете.

   Команда ReadPassiveTargetID включает поле RF и проверяет наличие карты.
Если карта отсутствует, возвращаются только 3 байта данных (D5 4B 00).
Команда SwitchOffRfField отключает РЧ поле для экономии заряда батареи.

   Если карта была обнаружена, ответ выглядит так:

   Вы видите, что теперь передается больше байтов.Они содержат уникальный идентификатор карты и дополнительную информацию о карте.
В этом примере код был скомпилирован для карт Mifare Classic . Длина ID составляет 4 байта.
Когда карта авторизована, дверь открывается и зеленый светодиод мигает 1 секунду.
Если карта не авторизована, красный светодиод мигает 1 секунду, и дверца не открывается.

   Если код скомпилирован для карт Mifare Desfire , то перед открытием двери выполняются дополнительные криптографические операции.

   Уровень отладки 3

   Введите « debug 3 », чтобы активировать подробную отладку:

   Теперь вы видите каждый байт, который передается между Teensy и PN532, включая пакет ACK и байты состояния.

   Ошибки

   Каждый раз, когда Teensy обнаруживает, что PN532 не отвечает должным образом, на терминал выводится сообщение об ошибке.

   В этом примере показан случай, когда PN532 вообще не ответил.Teensy переводит линию RSTPDN в LOW, чтобы сбросить чип, отправляет пакет WakeUp (см. Руководство) и снова пытается связаться с чипом.

   Кроме того, красный светодиод будет очень медленно мигать, так что вы сразу увидите серьезную ошибку.

   Если вы используете карты Desfire, вы, вероятно, время от времени будете видеть ошибку Timeout Error . Это происходит только тогда, когда карта находится слишком далеко от антенны PN532. Этот тайм-аут означает, что PN532 не получил ответа от карты.В этом случае любая последующая команда, отправленная на карту, вернет еще одну ошибку тайм-аута. Связь с картой прекращается. Единственный выход — вызвать SwitchOffRfField () и снова подключиться с помощью ReadPassiveTargetID () . Команды, выполняемые первыми ( GetKeyVersion () и SelectApplication () ), работают нормально, и когда дело доходит до аутентификации, связь прерывается. Причина в том, что шифрование увеличивает энергопотребление карты. Как ни странно, AES потребляет больше энергии, чем DES.При использовании AES карта должна находиться на расстоянии 4,0 см от PN532. При использовании DES расстояние может составлять до 5,3 см.

   Обратите внимание, что существует два основных типа тайм-аутов: (первый Teensy ожидает ответа от PN532, а второй PN532 ожидает ответа от карты) Если вы поместите карту прямо на антенну считывающего устройства, вы никогда не должны получить тайм-аут. ошибка. Включите отладку, чтобы увидеть, что произойдет.

   Больше проектов с Teensy

   Это мой третий электронный проект с Teensy, опубликованный на Codeproject.Вас также может заинтересовать:

   Что такое электрические дверные замки и как они работают?

   Вы когда-нибудь задумывались, каково это жить в мире, где вам больше никогда не придется беспокоиться о потере ключей от дома? Электрический дверной замок — это сбывшаяся мечта тех из нас, кто немного забывчив, но в этих новых гаджетах есть кое-что еще лучше: они могут сделать ваш дом более безопасным.

   Что такое электрические дверные замки?

   Электрический дверной замок — это замок с электрическим приводом.Но как они без ключа? И как, черт возьми, ты попадаешь внутрь?

   Большинство традиционных замков на входных дверях изготавливаются с помощью механизма, известного как штифт и тумблер. Внутри замка находятся штифты и подпружиненные цилиндры, которые активируются только тогда, когда правильный ключ вставлен в замочную скважину. Вставьте неправильное место, и замок не повернется, а значит, дверь не откроется.

   С другой стороны, электрический замок ничем не отличается от дверных замков с электроприводом на автомобиле. У них в замке закопан маленький моторчик, который приводится в действие электрическим импульсом.Это похоже на импульс, возникающий, когда вы нажимаете кнопку на брелке для ключей от машины, чтобы отпереть дверь, но, в отличие от автомобиля, вам не обязательно нужен брелок, чтобы это произошло. Более того, современные электрические замки для дома имеют сложные варианты запирания, от таймеров, которые будут открывать или запирать двери в определенное время дня, до возможности использовать ваш смартфон, чтобы открыть дверь из любого места.

   Какие типы электрических дверных замков существуют?

   Кодированный вход — Один из наиболее распространенных типов электрических замков — это кодированный вход.Клавиатура находится за дверью, и все, что вам нужно сделать, это ввести несколько цифр, чтобы попасть внутрь.

   Замок, управляемый смартфоном — Добавьте запирание и отпирание дверей в список того, что вы можете делать со смартфоном в наши дни. Замки, управляемые смартфоном, можно активировать откуда угодно, поэтому все, что вам нужно, чтобы попасть в ваш дом, — это ваш телефон.

   Но это еще не все. Они также предлагают возможность зарегистрироваться из офиса, чтобы узнать, не забыли ли вы запереть дверь, или открыть заднюю дверь, пока вы уезжаете в отпуск, чтобы художники могли войти в дом и привести в порядок вашу кухню.С помощью приложения интеллектуальной блокировки вы можете заранее установить время блокировки и разблокировки, а некоторые интеллектуальные блокировки также включают мониторинг, поэтому вы можете получать предупреждения, если кто-то пытается проникнуть в ваш дом, или просто чтобы вы знали, что дети благополучно вернулись домой после школа.

   Биометрический — Вы видели дверные замки типа «ваш отпечаток пальца — ваш пароль» по телевизору, но знали ли вы, что он может быть у вас дома? Большинство биометрических дверных замков хранят изображение вашего отпечатка пальца, поэтому все, что вам нужно сделать, это приложить палец к замку, чтобы войти в ваш дом.Есть и другие варианты, в том числе голосовые сканеры и сканеры глаз (хотя последние могут быть непомерно дорогими для покупки дома).

   Брелок — У вас нет смартфона или вы не хотите, чтобы к нему была привязана входная дверь? На рынке есть замки, приводимые в действие специальным брелком, который можно прикоснуться к замку (подумайте о том, как вы касаетесь телефоном терминала точки продажи, чтобы заплатить с помощью Apple Pay или Google Pay), чтобы открыть дверь.

   Pros

   • Вам не нужно запоминать свои ключи — Если вы не выберете вариант только с брелоком, большинство электрических дверных замков означают, что вам больше никогда не придется запоминать (или делать копии) ключи.Для забывчивых людей этого достаточно, чтобы переключиться и больше никогда не возвращаться.
   • Предоставить общий доступ легко. — Закодированная запись означает, что вам не нужно делать лишних домработниц … или беспокоиться о том, кто еще копирует ваш ключ от дома. Вы можете поделиться кодом со своими детьми, подрядчиком или кем-либо еще, чтобы они могли его получить. Доступ с помощью смартфона также легко разделить, так как члены семьи могут делиться приложением, а вы можете удаленно разблокировать и повторно запирать свои двери для кого угодно.
   • Отменить доступ легко. — Физические ключи легко скопировать, поэтому трудно узнать, кто использовал ключ от вашего дома и действительно его вернул. Но коды можно менять, а некоторые замки даже позволяют вводить одноразовые коды доступа, поэтому вам не нужно беспокоиться о том, что сантехник возвращается в ваш дом, когда вы не в курсе. Если вы удаленно отпираете дверь для кого-то (и снова запираете, когда они уходят), им даже не понадобится ключ или код.
   • «Взломать» сложнее — Взломать замок легко для людей, обладающих навыками, но электрические замки добавляют ряд дополнительных препятствий для воров … достаточно, чтобы они могли просто сдаться и искать другой дом, чтобы ударить .

   Минусы

   • Перебои в подаче электроэнергии — Если ваш дверной замок работает от электричества, что происходит, когда электричество отключается? Со многими электрическими дверными замками ответ таков: либо вы не можете попасть в свой дом, либо ваш дом может внезапно отпереться… и подвергнуться риску нападения воров.

   Если вы беспокоитесь о перебоях в подаче электроэнергии, вы можете приобрести электрический дверной замок с традиционным резервным ключом для входа, например, Kwikset Kevo 2.0 Touch-to-Open Smart Lock.

   • Взлом — Как и большая часть так называемого «Интернета вещей», умные замки привлекательны для хакеров, которые любят возиться с людьми… иногда просто для удовольствия.
   • Забывчивость — Если ваши дети склонны забывать свои ключи, каковы шансы, что они забудут код вашего дома или потеряют этот брелок? Эй, это может случиться, и было бы разумно иметь запасной на всякий случай.
   • Проблемы с отпечатком пальца — Если вы когда-либо боролись с доступом по отпечатку пальца к смартфону, чтобы заставить его открыться, вы знаете, что эта технология не совсем надежна.Вы можете обнаружить, что стоите с сумкой с продуктами у входной двери, пытаясь попасть внутрь, потому что замок не распознает тот самый большой палец, который у вас всегда был. Чтобы этого избежать, ищите блокировку с низким коэффициентом ложного отказа (FRR). Отпечатки пальцев также на удивление легко подделать, если кто-то сможет получить копию вашего отпечатка, так что будьте осторожны.
   • Дополнительные сборы — Хотя вы можете установить собственный электрический дверной замок, для некоторых функций может потребоваться ежемесячная плата, например за услуги мониторинга или доступ к приложениям.С другой стороны, дополнительный мониторинг может обеспечить душевное спокойствие.

   Эта статья была просмотрена и одобрена офицером Бантом.

   Офицер Банта является официальным экспертом SecurityNerd в области домашней безопасности и охраны. Сотрудник полицейского управления Билокси более 24 лет, офицер Банта просматривает все статьи, прежде чем предоставить свою печать одобрения. Щелкните здесь, чтобы получить дополнительную информацию об офицере Банте и остальной части нашей команды.

   Как выбрать правильный замок без ключа? Задайте себе эти вопросы

   Хотя большинство людей согласятся с тем, что замки без ключа предлагают множество преимуществ по сравнению с обычными замками, может быть трудно понять, какой замок без ключа вам подходит.В конце концов, на рынке есть всевозможные замки без ключа, и если вы не в настроении тратить время на анализ множества вариантов покупки, вы можете в конечном итоге полностью списать всю идею. Итак, как выбрать правильный замок? Не пытаюсь звучать здесь как «Дао Бесключевого», но ответ можно найти, задав правильные вопросы. Ниже приведены три ключевых вопроса (без каламбура), которые вы можете задать себе, чтобы сузить круг вариантов и найти подходящий замок.

   1.Каковы мои потребности в безопасности?

   Вам нужен замок для дома или для работы? Если вы хотите купить его для своего дома, вы, очевидно, захотите выбрать тот, который больше напоминает жилой, чем промышленный. Один из замков, который следует рассмотреть в этом направлении, — это замок Schlage Keypad FE575 «Camelot» с элегантным рычагом и широким спектром вариантов декоративной отделки, которые подходят практически к любому выбору домашнего декора. Но не заблуждайтесь… Schlage FE575 — это не просто еще один красивый замок; Он отличается прочной конструкцией и имеет защелкивающийся фиксатор для дополнительной безопасности.

   Если вы ищете замок без ключа для своего рабочего места, вам необходимо учитывать частоту использования, а также то, будет ли замок находиться на внешней или внутренней двери. Kaba E-Plex E2031LL626 — отличный выбор для любого типа коммерческого применения, такого как офисы, аэропорты, банки, школы, кинотеатры и т. Д. Kaba E-Plex рассчитан на 100 пользователей и оснащен технологией защиты от ударов и взломов. E2031LL626 более чем способен удовлетворить любые потребности в безопасности коммерческого уровня.

   2.Я предпочитаю электронный или механический замок?

   Электронные замки без ключа в основном работают от батарей, но некоторые из них работают от источника питания в здании. Механические замки без ключа идеальны для домов и предприятий, где электронные замки либо нежелательны, либо невозможны. Электронные замки более гибкие, когда речь идет о возможности запрограммировать несколько различных кодов пользователей для различных целей. Механические замки без ключа позволяют вводить только один код пользователя за раз, что не представляет большого труда для легких условий эксплуатации, но если вам нужен замок с возможностью использования нескольких кодов пользователя, вам понадобится электронный замок.

   3. Потребуется ли мне удаленный контроль доступа?

   Если для вас важно иметь возможность запирать или отпирать дверь с помощью удаленного доступа, вам нужно выбрать замок без ключа, который сможет выполнить эту задачу. В зависимости от того, какой диапазон вам нужен, вы можете выбрать дистанционно управляемый ригельный замок, такой как E-Digital E-910R, для работы на небольшом расстоянии, или вы можете зарегистрировать свой электронный замок без ключа в системе домашней автоматизации BeHome247 и управлять им с практически везде, где есть подключение к Интернету.

   Вот и все … все очень просто. Просто имейте в виду три приведенных выше вопроса, когда будете покупать следующий замок без ключа, и вы будете на правильном пути к выбору замка, подходящего для вашего бюджета и требований безопасности.

   SCHLAGE FE575 Camelot Блокировка клавиатуры с автоблокировкой

   Kaba E-Plex E2031LL626 Замок без ключа

   E-Digital E-910R Электронный ригель, возможность удаленного брелока

   Smart Home

   Сделайте самодельный электрический пистолет отмычки «Wonder How To

   Как к

   :

   Взломать дверной замок с помощью электрического отмычки

   В этом видео мы узнаем, как взломать дверной замок с помощью электрического отмычки.Для начала вам понадобится запертая дверь и электрическая отмычка. Когда они у вас есть, вставьте электрический отмычку в дверь и включите ее, поворачивая ручку. Продолжайте делать это несколько т … подробнее

   Как к

   :

   Изготовить отмычки для взлома замков

   Вы когда-нибудь теряли ключи от дома? Вот один из крайних способов решения проблемы — создать собственную отмычку! Чтобы создать собственную отмычку, вам понадобится дремель, электрическая шлифовальная машина и ножовки.Следуйте инструкциям по этому видео, чтобы вы … больше

   Как к

   :

   Взломать дверной замок самодельным инструментом

   В этом уроке мы узнаем, как взломать дверной замок самодельным инструментом.Этот инструмент изготавливается с помощью ножовки. Сначала возьмите запертую ручку двери и попробуйте ее открыть. Если вы не можете воткнуть булавку в нижнюю часть ручки, вставьте пилу в середину замка при повороте … подробнее

   Как к

   :

   Взломать замок

   В этой серии обучающих видео по взлому замков я объясняю и демонстрирую, как вскрывать защищенные замки.Защищенные замки можно распознать по уникальному шпоночному пазу. Замки с защитой имеют очень простую конструкцию. Это позволяет замку быть недорогим и сводить к минимуму заклинивание из-за грязи и … подробнее

   Как к

   :

   Взломать багажный замок с помощью скрепки

   Узнайте, как взломать багажный замок, с помощью этого руководства по взлому.Вам понадобится багажный замок и скрепка. С помощью тонких плоскогубцев согните скрепку в отмычку или самодельный ключ. Поворачивайте отмычку, пока замок не откроется. Простой учебник по взлому замков.

   Как к

   :

   Взять навесной замок с 5-ю штырями самодельными инструментами

   В этом уроке я покажу вам, как вскрыть пятиконтактный замок с помощью обычной скрепки.Используйте самодельный натяжной гаечный ключ и самодельную отмычку со скрепкой. Сначала возьмите натяжной ключ и вставьте его в нижнюю часть замка. Вам нужно будет продолжать давить на меня … больше

   Как к

   :

   Сделать самодельный графитовый порошок для отмычки

   Ты умеешь взламывать замок? Если да, то знайте, что иногда немного смазки может помочь.Из этого видеоурока вы узнаете, как сделать самодельный графитовый порошок для взлома замков. Графитовая пудра является предпочтительной смазкой для замков профессиональных слесарей, поэтому вы … подробнее

   HowTo

   :

   Создание отмычки с вибрацией с зубной щеткой

   Без ведома широкой публики, взлом замка может оказаться очень простым процессом, если вы освоите его (да, удивительно И пугающе).Набор вибрационных отмычек еще больше упрощает взлом за счет ускорения процесса. Теперь, с помощью Invent Geek, вы … подробнее

   Как к

   :

   Сделать серебро разных цветов путем анодирования

   Посмотрите этот научный видеоурок от Нурда Рэйджа о том, как сделать серебро разных цветов с помощью электрохимического анодирования.Без использования краски вы можете придать серебристой поверхности различные цвета, анодируя ее. ВНИМАНИЕ: Раствор для анодирования вызывает коррозию, поэтому всегда надевайте перчатки, когда … больше

   Как к

   :

   Чем заняться на WonderHowTo (22.02 — 28.02)

   WonderHowTo состоит из нишевых сообществ под названием Worlds.Если вы еще не присоединились к одному из них (или создали свой собственный), ознакомьтесь с тем, что происходит в сообществе ниже. Заходите каждую среду, чтобы узнать о новых мероприятиях и проектах. Спасибо всем нашим активным модераторам и … еще

   Как к

   :

   Чем заняться на WonderHowTo (18.01 — 24.01)

   WonderHowTo состоит из нишевых сообществ под названием Worlds.Если вы еще не присоединились к одному из них (или создали свой собственный), ознакомьтесь с тем, что происходит в сообществе ниже. Заходите каждую среду, чтобы узнать о новых мероприятиях и проектах. Еще больше удивительных вкладов сообщества в это … еще

   Как к

   :

   Сделайте простой диджериду из ПВХ

   Традиционные диджериду аборигенов делают из деревьев, выдолбленных термитами.Вскоре последовали отделочные работы по сглаживанию поверхностей и украшению диджериду. К счастью для вас, вам не нужно тратить много денег или искать выдолбленное дерево, чтобы создать … подробнее

   Как к

   :

   Побег из наручников

   Это уловка, которая не перестает удивлять.На вас надевают наручники, но одним движением руки вы свободны! Начните свою карьеру смелого мастера побегов, воспользовавшись этими простыми советами. Вам понадобится * пара наручников * ключ от наручников * заколка для волос или скрепка * помощник … больше

   Новости

   :

   Apple выпускает iOS 14 GM (Golden Master) для iPhone

   Apple представила разработчикам и публичным бета-тестерам GM (золотой мастер) для iOS 14 во вторник, 15 сентября.Обновление (18A373) появилось сразу после мероприятия Apple «Время летит» и через шесть дней после того, как Apple выпустила iOS 14 beta 8 как для разработчиков, так и для публичных тестировщиков. Apple выпустила … подробнее

   Новости

   :

   10 потрясающих (и бесплатных) темных тем для вашей Galaxy S9

   Одна из лучших функций Galaxy S9 — это возможность быстро применять новые темы из магазина тем Samsung.Ряд доступных тем доступен бесплатно. Если вы выберете правильную темную тему, вы даже сможете сэкономить заряд батареи в течение года … подробнее

   Как к

   :

   Приготовление сушеной фасоли за 1 час

   Когда есть выбор между консервированной и сушеной фасолью, многие из нас виноваты, что тянутся за банками.Это намного удобнее, чем тратить 5-6 часов своего времени на то, чтобы сделать сушеные бобы съедобными. К сожалению, консервированные бобы, хотя и удобны, отнюдь не лучше. Чем больше

   Новости

   :

   Коварно умная тюремная контрабанда

   Мы и раньше использовали временные службы, но мы думали, что они заслуживают полного распространения.В этот пост мы включили некоторые из их рисунков с практическими рекомендациями и примеры воссозданного тюремного искусства. Temporary Services — это: «… проект в сотрудничестве с Анджело, заключенным художником. … подробнее

   Вот как подключить ваш дом к замку без ключа

   По сравнению со стандартными замками, замки без ключа более удобны и надежны.Нет никаких физических ключей, которые можно было бы потерять или копировать воры. Нет и открытого шпоночного паза, который можно было бы подобрать снаружи. Этими гаджетами тоже приятно управлять.

   Установка замка без ключа или любого другого замка может показаться устрашающим. Особенно, если вы никогда раньше не пытались поменять его местами. Не волнуйся. Это руководство шаг за шагом проведет вас через процесс оснащения вашей двери засовом без ключа.

   Три веские причины отказаться от ключей

   Нет ключей, которые можно потерять

   Опираться на физические ключи — непросто.Если вы их потеряете, вы либо заблокированы, либо не сможете защитить свой дом, если уйдете. Замки без ключа, однако, не имеют ключей, которые можно потерять, или даже замочной скважины, которую нужно взломать. Модель Kwikset Obsidian, которую я выбрал для установки, является ярким примером этого. Это более загадочный стеклянный обелиск, чем стандартный замок. Глянцевый циферблат Obsidian является квадратным, черным и полностью пустым, пока вы не активируете его клавиатуру.

   Все под вашим контролем

   Самый простой способ открыть замок без ключа снаружи — это ввести цифровой код.Просто введите последовательность цифр на клавиатуре, и вы входите. Как владелец замка, вы получаете полный контроль над тем, какие коды он будет принимать.

   Если кто-то неавторизованный получит доступ к рабочему коду, не беспокойтесь. Просто скажите замку, чтобы он убил этот конкретный штифт. Точно так же, если все ваши коды были скомпрометированы, вы можете деактивировать все и создать совершенно новые.

   Пока, слесари

   В традиционных замках используются полностью механические детали. Для обслуживания этих устройств требуются специальные навыки квалифицированного слесаря.Замки без ключа не имеют цилиндров для приведения в действие засовов. Шоу правят кремниевые чипы, схемы и электродвигатели. Таким образом, после того, как вы замените один, шансы, что для его ремонта понадобится слесарь, невысоки.

   Когда бесключевой доступ — не ваш путь

   Переход на замки без ключа не для всех. Возможно, вам неудобно полностью доверять кодам и контактам, чтобы входить и выходить из дома. Может быть, вы хотите иметь надежный, отключенный от электросети способ открывания дверей в дополнение к интеллектуальным элементам управления.Если это похоже на вас, ознакомьтесь с нашим руководством по покупке смарт-замка. Там вы найдете все необходимое, чтобы выбрать подходящее вам обновление блокировки.

   Прощай, старый ключевой цилиндр.

   Тайлер Лизенби / CNET

   Шаг 1: Извлеките старый замок

   Если ваша дверь не сделана на заказ и не вырезана по стандартным размерам, подойдет любой коммерческий замок или засов. Тем не менее, прежде чем возиться с чем-либо, сделайте несколько снимков дверной фурнитуры.Это включает внешнюю и внутреннюю стороны, а также край двери. Таким образом, у вас будет запись о вашей функциональной настройке, прежде чем вносить какие-либо изменения.

   Теперь открутите болты на внутренней стороне двери. Они должны быть на защелке и на том, что удерживает цилиндр замка на месте. Вам также придется откручивать винты, удерживающие лицевую часть засова на месте на краю двери. Затем снимите старый засов и личинку замка. После этого вы можете вытащить старый засов из двери.

   Скорее всего, замок, который вы хотите установить, будет соответствовать определенным размерам вашей двери. Kwikset Obsidian требует, чтобы край двери был толщиной от 1,4 до 2 дюймов (от 35 до 51 мм).

   Круглое отверстие внутри края двери должно быть диаметром 1 дюйм. Вы также должны подтвердить, что диаметр отверстия замка (где подходят замок и цилиндр) составляет 2,3 или 1,5 дюйма (54 или 38 мм). Вы можете встретить меньший размер на старых дверях, но больший диаметр является текущим стандартом.

   Отвинтите старую переднюю пластину ригеля и снимите ее.

   Тайлер Лизенби / CNET

   Шаг 3: Установите новый ригель

   Сначала полностью выдвиньте плунжер ригеля. Для этого можно использовать отвертку с крестообразным шлицем. Вставьте наконечник отвертки в D-образное отверстие болта и поверните его по часовой стрелке.

   Убедитесь, что новый ригель совпадает с дверным отверстием.

   Тайлер Лизенби / CNET

   Теперь вставьте засов в дверь.Убедитесь, что D-образное отверстие для болта находится в центре дверного отверстия, а поверхность болта находится заподлицо с краем дверцы. Если болт слишком короткий, поворот его поверхности по часовой стрелке также приведет к удлинению всего болта в сборе.

   Не забудьте снять старую запорную планку на дверной коробке напротив засова. Ваш новый замок должен иметь соответствующий удар в коробке. Эта запорная планка не просто стилизована под замок. Поскольку замок и пластина являются парными, мы надеемся, что установка увеличит вероятность плавного закрывания и запирания двери.

   Прикрепите новый замок к двери.

   Тайлер Лизенби / CNET

   Шаг 4: Установите новый замок

   Наконец, пришло время установить замок без ключа на дверь. Используя инструкции Kwikset Obsidian, установка была простой. Я прикрепил монтажную пластину замка (внутреннюю поверхность двери) винтами к тачпаду, находящемуся снаружи двери. Затем я поместил внутреннюю сборку замка на монтажную пластину.

   Сборка содержит электродвигатель, аккумуляторную батарею (4 AA) и элементы управления для различных настроек безопасности. Подробнее о том, как работает эта модель, читайте в нашем полном обзоре Kwikset Obsidian.

   Установите внутренний блок замка на внутренней стороне двери.

   Тайлер Лизенби / CNET

   Я также подключил провод передачи данных, чтобы внешняя клавиатура могла взаимодействовать со сборкой внутри.Наконец, я сдвинул крышку сборки на место и закрепил ее винтами.

   Задвиньте внутреннюю крышку на место.

   Тайлер Лизенби / CNET

   Шаг 5: При необходимости отрегулируйте

   Теперь, когда все части вашего замка на месте, проверьте его. Плавно ли выдвигается и втягивается засов как когда дверь открыта, так и когда она закрыта? Если нет, то какая-то часть замковой системы вышла из строя.

   Возможно, одна из запорных планок немного смещена. В качестве альтернативы сам замок может быть не выровнен внутри монтажной пластины. Независимо от того, что вызывает проблему, может потребоваться немного повозиться. В идеале вы хотите, чтобы моторизованный замок без проблем запирал и отпирал дверь, когда она закрыта.

   Миссия выполнена!

   Тайлер Лизенби / CNET

   Наслаждайтесь жизнью без ключа

   Итак, у вас есть замок без ключа, что теперь? Во-первых, теперь маловероятно забыть запереть входную дверь.Многие электронные замки, такие как Kwikset Obsidian, автоматически блокируются, если их не запирать на короткое время.
