Фундамент под печь в бане своими руками пошаговое руководство: Фундамент под печь в бане своими руками

классификация, расчет, выполнение работ своими руками

В зависимости от опыта и знания того, как сделать фундамент под печку в бане, зависит срок службы печи и всей бани в целом. Поэтому важно уметь выполнить несложные расчеты по материалам и выбрать вид фундамента в зависимости от размеров печи, вида почвы и других факторов.

Свернуть

• Зачем нужен фундамент для печи в баню?
• Классификация
• По уровню заглубления
• По типу конструкции
• По материалу изготовления
• org/ListItem»>Как рассчитать количество необходимых материалов?
• Пример расчета
• Изготовление фундамента для банной печи своими руками
• Общие требования
• Монолитный
• Столбчатый с опорной плитой
• На сваях
• Из бутового камня
• Кирпичный
• org/ListItem»>Для металлической печи
• Какой вариант лучше всего выбрать?
• Вывод

Зачем нужен фундамент для печи в баню?

Для ответа на этот вопрос, разберемся с причинами, требующими обустраивать основание под печь в бане:

• размер фундамента под печь в бане и его конструкция напрямую зависят от ее габаритов и массы. Большая печка, выполненная даже из металла, потребует обустроить здание основанием под нее. Увеличиваются размеры, повышается вес. По правилам, если масса обогревателя менее 200 кг, можно не изготавливать отдельную подушку, а смонтировать каменку на готовый фундамент;
• материал пола. Если он выполнен из горючих материалов потребуется сделать негорючее основание под печку, работающую на твердом топливе. В этом варианте можно просто выложить подушку из кирпича, сделав ее больше габаритов печки минимум на 1 м;
• однозначно, под кирпичную каменку потребуется сделать отдельную конструкцию еще при закладке основного фундамента. Такое устройство убережет тяжелую конструкцию от разрушения при усадке или подвижках грунта;
• на конструкцию основного основания и само здание бани воздействует сила тяжести, сдвинутая от центра. При этом, нагрузка распределяется неравномерно, повышаясь в месте установки печки. К этому можно добавить то, что при работе выделяется большое количество тепловой энергии. Бетон, нагреваясь, передает тепло грунту, он высыхает, оседает, под фундаментом образуются пустоты.

Поэтому важно сделать хотя бы свайный или кирпичный фундамент под печь в бане.

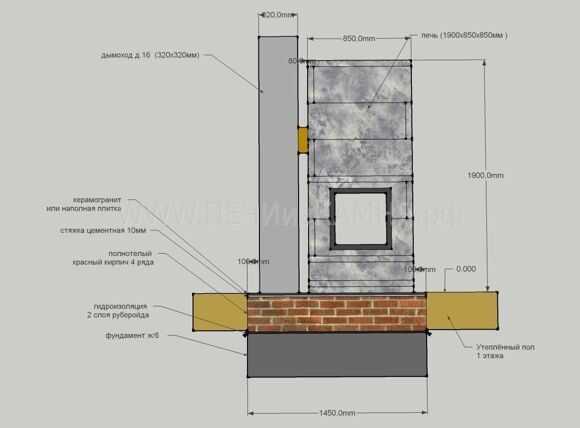

Стандартная схема

к содержанию ↑

Классификация

к содержанию ↑

По уровню заглубления

Основания подразделяются:

1. Мелкозаглубленные. Глубина такого основания максимум 700 мм, они способны обеспечить надежную основу печкам, массой полторы тонны. Для подушки отсыпается слой 150 мм из песка, щебня или гравия.
2. Для более массивных печей. выполняются основания с учетом промерзания и видов грунтов.

к содержанию ↑

По типу конструкции

Устанавливая разные по материалам каменки, укладывают:

• одна из самых востребованных конструкций под малогабаритные печки – основа, выполненная в виде ленты. Траншея под ленточный фундамент выполняют по габаритам печи;
• монолитный армированный слой из бетона и арматуры широко используется в капитальном строительстве. С помощью монолитной плиты можно оборудовать фундамент под банную печь большой массы при установке на нелучистых почвах;
• фундамент из опор с бетонным основанием. Можно производить работы на песчаных и лучистых глиняных почвах. Простой и надежный фундамент этого типа можно сделать на готовом основании, просверлив 4 отверстия большого диаметра;
• основание с бетонной плитой, которую устанавливают на винтовые сваи. В этом случае не требуется копать котлован и заливать большой объем бетона.

к содержанию ↑

По материалу изготовления

Для работ используют 3 вида материалов:

1. Самый распространенный, но недешевый материал – бетон. С его помощью изготавливается большинство видов фундамента в капитальном строительстве. Это оптимальное решение для промышленной печи в банном комбинате.
2. Кирпич. Его используют для создания основы под большинство фундаментов под небольшие стальные самодельные каменки для бани.
3. С помощью бутового камня делают основания здания бани и печи. Материал недорогой и прост в работе.

к содержанию ↑

Как рассчитать количество необходимых материалов?

Для расчета важно учитывать не только размер под печь в бане, но и уровень заглубления, и вид самого основания. При расчете в первую очередь необходимо знать:

• толщину слоя подушки из песка и гравия. Подсчитать количество песка можно по формуле расчета объема. Для этого потребуется замерить длину траншеи или котлована, ширину отсыпки и толщину слоя. Выполнив умножение, вы получаете необходимое количество кубов песка и щебня;
• расчет бетона производится по этой же формуле. Вычислив количество кубов, вы сможете заказать готовый бетон, его необходимо покупать с небольшим запасом;
• эта формула поможет посчитать количество кирпича. Зная его размеры легко определить количество в 1 кубе и высчитать необходимое число при выполнении фундамента из кирпича для металлической каменки;
• для запаса арматуры вам придется заранее определиться с конструкцией основания и, исходя из этого, вывести приблизительный метраж прутков. Но здесь следует учитывать остающиеся не мерные концы при резе длинных плетей.

к содержанию ↑

Пример расчета

Для наглядности разберем пример расчетов для бани, площадью 48 м², для монолитной плиты для общей площади совмещенной с основанием под печку. Для работы необходимо определиться с кубатурой основания, толщина которой 20 см. Перемножаем длину, ширину и толщину основания – 6 м ширина, 8 м длина и 0,2 м высота фундамента. Нам потребуется 9,6 м³ бетона.

Но необходимо учесть размеры армирующего слоя. Для его укладки используется 4 отрезка для размещения по длинной стороне – 32 м арматуры и 3 перемычки по ширине – 18 м. Теперь можно определить кубатуру армирующего слоя, он равен 1,5 м³.

В итоге для основания потребуется заказать 8 м3 готового бетона и 48 м арматуры.

к содержанию ↑

Изготовление фундамента для банной печи своими руками

Основание под печь в бане – несложная операция, не требующая большого опыта. Работу по силам сделать любому любителю пара. Как залить фундамент под печь в бане – для этого важно определить конструкцию основы, рассчитать и заказать необходимое количество материалов, подготовить инструменты. Вам необходимо изготовить фундамент под железную печь в бане своими руками – достаточно выложить несколько рядков огнеупорных кирпичей на готовое основание для всего здания.

к содержанию ↑

Общие требования

Здесь можно выделить несколько моментов:

1. Большой запас прочности и надежности конструкции.
2. Высокий уровень устойчивости к воздействию подвижек грунта.

При этом обязательно учитывается глубина промерзания грунта в вашей климатической зоне при выкапывании котлована, а также структуру и вид почвы. При выполнении рекомендаций, фундамент не подвергается растрескиванию или повреждению весь цикл его службы.

Для различных грунтов принята минимальная глубина котлована, не зависимо от условий климата в этом месте:

• сухие песчаный почвы – минимальная глубина котлована 50 см;
• скалистые почвы – до 400 мм;
• глинистый грунт, суглинок – потребуется сделать котлован глубиной до 1000 мм. Здесь еще учитывается глубины замерзания почв для вашего региона;
• влажные болотистые грунты – расстояние увеличивается и становится от 1000 мм.

Не рекомендуется делать мощные фундаменты на насыпных грунтах, особенно если при отсыпке использовались крупные фрагменты почв. Размер фундамента под печку в баню выполняется с учетом выступа за габарит печки минимум на 100 мм со всех сторон.

к содержанию ↑

Монолитный

Как залить монолитный фундамент под печь в бане, в каких случаях таким основанием требуется обустраивать каменку? В небольшой индивидуальной баньке делать такое отдельное основание нет необходимости.

Для работы потребуется:

• выкопать котлован по размерам печки, на глубину, необходимую для вашего региона;
• сделать песчаную подушку, толщиной 150-200 мм, утрамбовать слой;
• засыпать котлован керамзитом для теплоизоляционного слоя и укрыть сверху пленкой или рубероидом для гидроизоляции;
• сделать опалубку по контуру плиты из досок или другого подручного материала. В случае большого размера основания, опалубку раскрепляют несколькими ребрами жесткости, которые служат и как маяки для заливки ровного слоя бетона;
• выполнить слой усиления из арматуры, толщиной от 10 мм. Арматуру лучше вязать проволокой, для сварки потребуется подготавливать или покупать соединительные муфты;
• бетоном постепенно заполняем основание и растягиваем его излишки правилом из ровной доски или стального профиля;
• слой нужно уплотнить. Для этого лучше использовать вибратор.
• пока бетон застывает его необходимо поливать водой, в этом случае верхний слой не растрескивается.

Монолитный фундамент готов, поверхность можно укрепить, зажелезнив ее слоем цемента

к содержанию ↑

Столбчатый с опорной плитой

Фундамент под печь в бане такой конструкции можно устанавливать поверх основного. В этом варианте используют железобетонную плиту подходящего размера или придется залить ее, изготовив для нее несъемную опалубку из уголков или швеллера. Такая конструкция предохраняет печь и здание от повреждения при сдвигах пластов земли в разные сезоны. Рекомендуется монтировать на суглинках и глине. Все работы выполняются в несколько этапов:

• разметив 4 точки установки столбов, бурим в земле скважины для них на необходимую глубину. Минимальный размер столбов для больших печей 200 мм, для стальных небольших каменок используйте сечение 80-100 мм;
• дно засыпается и утрамбовывается щебнем. Размер слоя 15-20 см;
• из рубероида или другого прочного материала делаем несъемную опалубку, сворачиваем в рулон, необходимого размера и вставляем в отверстие;
• полости заполняем бетоном, уплотняем слой;
• через неделю, сверху столбов выкладываем несколько слоев гидроизоляции. Для этого можно использовать полиэтилен или рубероид, главное чтобы края выходили за габариты печи;
• укладываем готовую или заливаем участок раствором, изготавливая самодельную монолитную плиту.

Работа выполнена.  Наиболее подойдет такой фундамент под металлическую печь в бане.

к содержанию ↑

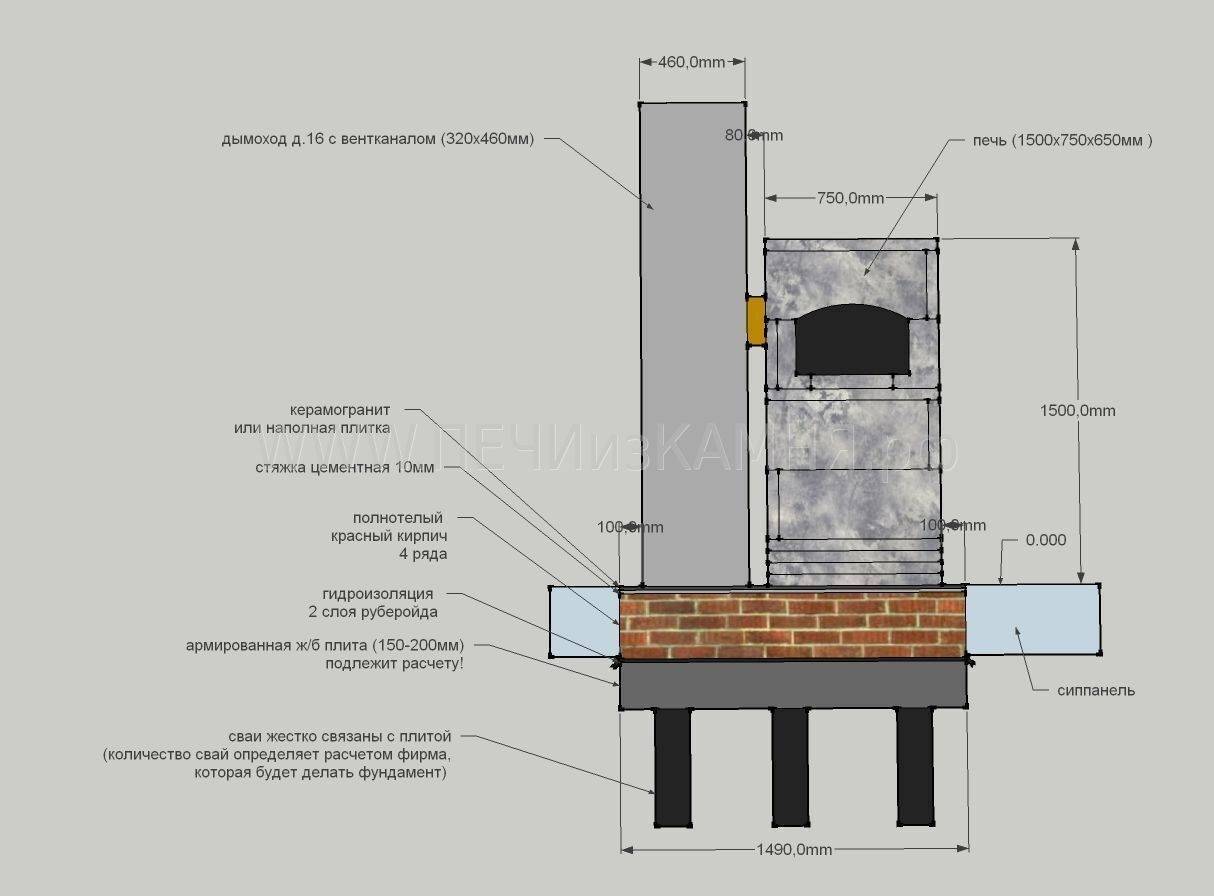

На сваях

Такой фундамент под печь в бане изготавливается также как предыдущий. С его помощью оборудуются парные на болотистых почвах и насыпном грунте. Для свай используют бетонные или стальные стержни необходимого размера. Для установки бурятся отверстия меньшего диаметра до основного грунта и затем сваи забивают в землю.

Сверху заливается монолитная плита из армированного бетона большего размера, чем печка минимум на 200 мм.

С помощью такого фундамента, любители охлаждаться после парилки в проруби могут оборудовать баньку недалеко от берега реки, главное, чтобы с этим согласилась природоохранная прокуратура.

к содержанию ↑

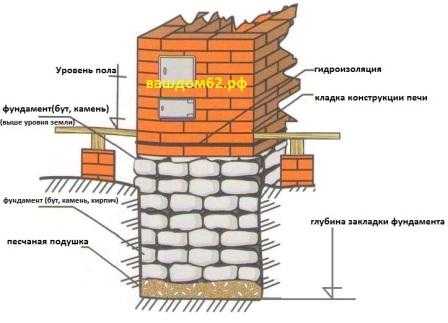

Из бутового камня

Фундамент под печь в бане с основой их бутового камня выполняется в такой последовательности:

• котлован делаем большим по размерам минимум на 15-20 см;
• делаем песчаную подушку;
• по контуру делаем опалубку и выставляем несколько распорок – маяков;
• изнутри укладываем слой пленки для гидроизоляции фундамента;
• выкладываем 1 слой бута и заполняем пустоты щебнем. Толщина слоя 150-200 мм;
• заполняем цементным раствором тонкий слой;
• после застывания цемента выкладываем 2 слой бута, наносим слой раствора. Операцию повторяем несколько раз;
• проверив уровнем, правильность укладки, выравниваем слой, добавляя раствор на необходимые участки;
• фундамент должен не доходить до верха опалубки 70-80 мм. Закрываем всю площадь слоем рубероида с растопленным битумом.

Далее можно начинать выкладывать кирпичную печь, сделав внизу зольник с поддувалом.

Фундамент под банную железную печь небольшого размера лучше выполнить из кирпича, выложив его рядами на готовое бетонное основания бани.

к содержанию ↑

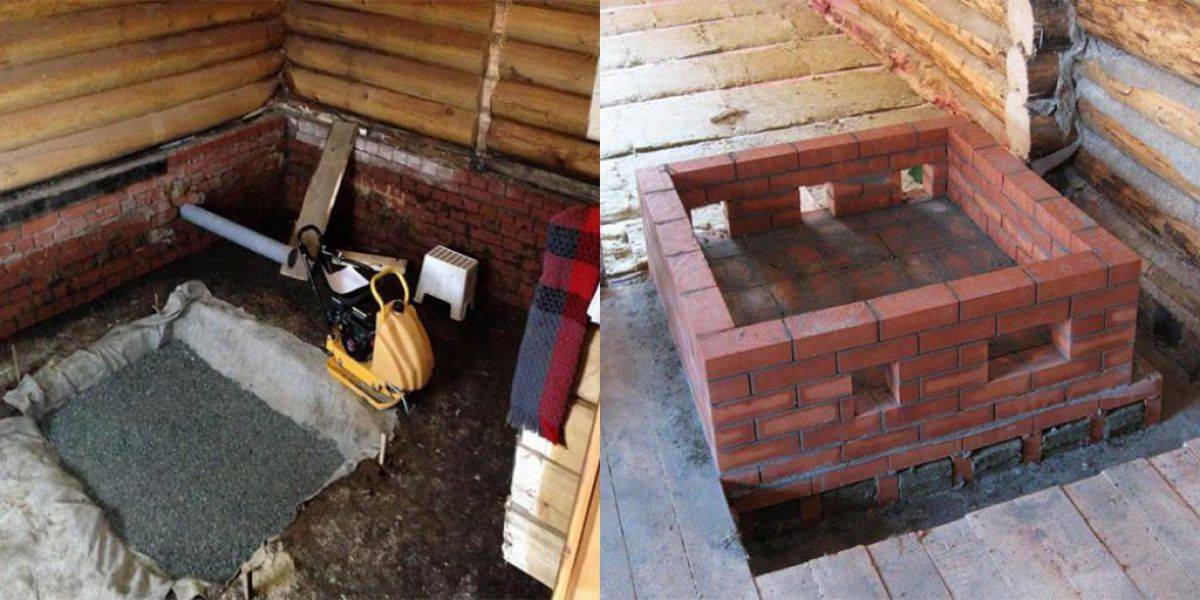

Кирпичный

Такой фундамент под железную печь в бане выполнить своими руками не составит труда. Разберем вариант изготовления основания под каменку из бочки.

Для этого:

• размечаем площадку под печь, делая ее больше на 300 мм;
• на раствор цемента и глину продольно выкладываем первый слой кирпича;
• второй ряд выкладывается поперек. Это делается для связки слоев.
• в средней части фундамента от середины лицевой части делаем нишу для зольника и поддувала. Эту полость закрываем дверкой.

к содержанию ↑

Для металлической печи

Фундамент под металлическую печь в бане делают на стадии основных работ по изготовления основания для помещения.

Для этого:

• на глубину 500 мм углубляем отдельный котлован в месте установки печи. При этом учитываем увеличение габаритов котлована на 20 – 1000 мм, в зависимости от материала будущего пола в бане. Если будет использоваться дерево, фундамент должен выступать минимум на 500 мм с каждой стороны;
• выровняв дно и удалив грунт, засыпаем основание ровным 200-300 мм слоем шлака;
• ручной трамбовкой уплотняем слой. Затем сверху засыпается керамзит для теплоизоляции;
• заливаем основание раствором цемента и песка и даем ему затвердеть;
• выкладываем слой рубероида, заливаем готовым или самодельным бетоном;
• уложив половое покрытие, приступаем к завершающим операциям. Выкладываем несколько рядов огнеупорного или обычного строительного кирпича. Первый ряд можно выложить на ребро, для увеличения зазора до деревянных полов.

Помните – если в бане стены и потолок выполнены из деревянных деталей, в этом случае фундамент под печку для бани из металла должен планироваться с учетом обязательных минимальных расстояний:

• до стен – от 700 мм;
• потолка – 1000 мм;
• пола – 140 мм.

Для защиты стен потребуется сделать экраны. С лицевой стороны их лучше сделать покрытыми фольгой. В этом случае тепло будет отражаться от экрана, распространяясь по помещению.

к содержанию ↑

Какой вариант лучше всего выбрать?

Здесь на выбор влияет несколько факторов. Для обустройства большого помещения общественной бани потребуется выполнение монолитного фундамента или свайного при строительстве на болотистых или насыпных почвах.

При этом не потребуется вообще делать основание, если устанавливается маленькая каменка для парной из стали или выложить 2-3 рядка огнеупорного кирпича сверху готового бетонного пола. Ускорит изготовление фундамента под большую печку на столбах. Такой конструкцией можно оборудовать парную в старой бане, убрав деревянный пол по контуру будущей основы и пробурив 4 отверстия в грунте.

к содержанию ↑

Вывод

Лучше сделать надежное основание для вашей печи, наслаждаться ароматным паром и неспешной беседой с друзьями, чем получить покосившуюся или даже сгоревшую баню, у которой не был сделан надежный и прочный фундамент для банной печи. Не следует лениться и экономить на собственной безопасности.

Фундамент в бане под печь своими руками: пошаговая инструкция

Дата: 1 марта 2017

Просмотров: 3097

Содержание

• О необходимости основы
• Главные требования
• Классификация
• Подготовка основы для металлической печи
• Основание для кирпичной печи
• Бетонно-бутовая основа

Некоторые застройщики задаются вопросом – нужен ли фундамент под печь в баню? Ведь в русских избах она традиционно устанавливалась на пол, для усиления которого применялись балки. Сегодня требования коренным образом изменились. Устаревший метод установки уже не применяется.

Безопасное и надежное функционирование печи зависит от прочной основы. Согласно действующим строительным нормам и правилам, обязательно должен выполняться фундамент под печку в баню, обеспечивающий устойчивость, длительный ресурс эксплуатации нагревательного агрегата.

Остановимся детально на видах фундамента для бани, зависящих от конструкции, массы печи. Рассмотрим последовательность выполнения операций по обустройству надежного основания бани, защищающего от пожароопасных ситуаций, связанных с появлением трещин.

Долговечность печи зависит от правильности изготовления фундамента

О необходимости основы

Для чего устраивают фундамент в бане под установку отопительного агрегата? Правильно изготовленное основание выполняет следующие функции:

• воспринимает нагрузки от массы, обеспечивая устойчивость. Установка массивной конструкции на обычном полу бани обеспечит неравномерную передачу усилий от массы агрегата на основу строения, вызывая его усадку, перекос;
• затрудняет промерзание почвы под нагревательным устройством. При значительном промерзании грунта в периодически отапливаемом помещении бани велика вероятность появления трещин в кирпичной конструкции;
• предохраняет покрытие пола от перегрева, предотвращает пожароопасные ситуации, воспринимая повышенную температуру при нагреве. Установка нагревательного устройства на деревянном полу может вызвать самовоспламенение древесины.

До начала земляных и строительных мероприятий определитесь с будущей конструкцией фундамента бани, которая может быть из следующих материалов:

• Кирпича. Общий вес может составлять от 400 кг до 10 тонн.
• Листовой стали. Суммарная масса конструкции – 150 кг и выше.

Вид фундамента под печь в бане зависит от веса постройки и свойств грунта

Обычное отопительное устройство, изготовленное из металла, массой порядка 200-250 кг, может быть установлено на прочном полу помещения, не нуждаясь в отдельной опорной поверхности. Однако для соблюдения требований пожарной безопасности целесообразно подготовить отдельную площадку, выполненную из асбеста и положенного сверху стального листа. Средняя масса печи, изготовленной из кирпича, устанавливаемой в частных банях, составляет порядка 1500 килограмм. Помните, что агрегаты, масса которых превышает 700 килограмм, требуют устройства дополнительного основания.

С целью принятия решения о необходимости строительства дополнительной опорной поверхности и ее виде, рассчитайте массу сооружения бани. Это несложно сделать, зная массу одного кубического метра кирпичной кладки, составляющего порядка 1,35 тонны. Умножив вес куба на объем устройства получите ориентировочный вес конструкции. Зная его, можно решить, нужен ли фундамент под печь в баню и, какому варианту отдать предпочтение.

Главные требования

Основные требования, которые предъявляются к печному основанию, следующие:

• высокая степень надежности;
• устойчивость к подвижкам почвы.

Для облагораживания его часто обкладывают кирпичом или толстой керамической плиткой

Глубина опоры должна соответствовать климатической зоне, особенностям грунта. Соблюдение этого требования предотвращает растрескивание, обеспечивает длительный ресурс работы, эффективную эксплуатацию устройства.

Определяя, какой фундамент для печи в баню будет установлен, ориентируйтесь на особенности почвы, ее глубину промерзания. Грунт может промерзать на разную глубину – от 50-80 см в центральных районах до 2-2,4 м в северных регионах.

Учитывайте тип грунта, определяя глубину заложения. Она составляет:

• 50 см – для сухих песчаных почв;
• 25-40 см – для сухих скальных пород;
• 75-100 см – для грунтов с высоким содержанием глины;
• 100 см – для почв с повышенной влажностью.

Насыпные грунты, состоящие из крупных фрагментов почвы, не рекомендуются для строительства опорных поверхностей.

Фундамент в бане под отопительное устройство должен иметь размеры, превышающие габариты агрегата с каждой стороны примерно на 10 сантиметров. Воздержитесь от расположения фундамента вблизи основных конструкций и стен бани. Соблюдайте интервал 0,5 м. Это позволит предотвратить их повреждение, вызванное подмывом или проседанием основы.

Правильно заложенная основа сбережет конструкцию от трещин, обеспечит безопасное пользование печью

Классификация

Основания, применяемые для установки в бане отопительных агрегатов, отличаются следующими моментами:

• уровнем заглубления в почву;
• конструктивными особенностями;
• материалом, применяемым для изготовления.

По степени заглубления опорные конструкции классифицируются на следующие виды:

• Заглубленные в почву не меньше, чем на глубину промерзания. Позволяют выполнить установку печи массой более 2 тонн. Представляют монолитный бетонный массив высотой около 1 метра, сформированный на уплотненной подушке из щебня.
• Глубина заложения составляет не более 0,7 м, позволяет обеспечить устойчивость конструкций массой до 1,5 тонн. Основание формируется в приямке, заполненном уплотненным песком, камнями, щебнем, бетоном, уровень которого превышает на 15 см нулевую отметку.

Фундамент для печи в баню отличается особенностями конструкции, может быть выполнен в виде:

• ленты, повторяющей конфигурацию отопительного устройства. Применяется для малогабаритных и массивных отопительных устройств. Строительство ленточной основы – трудоемкий и затратный процесс;

На осадочном грунте можно устраивать любой фундамент

• армированной монолитной плиты, строительство которой не требует значительных денежных вложений, трудовых затрат. Плита восприимчива к перемещениям почвы, применяется на непучинистых грунтах для установки печей с большим весом;
• бетонного основания, установленного на опорных элементах. Основа столбчатого типа позволяет обеспечить надежную установку на песчаной почве и грунте, подверженном пучению, имеющем высокую концентрацию глины;
• опорной поверхности, установленной на винтовых сваях. Конструкция позволяет сэкономить на земляных мероприятиях, бетонных работах. Обладает высокой несущей способностью, устойчивостью к сжимающим нагрузкам, характеризуется минимальной усадкой.

В качестве материала применяется:

• Бетон, представляющий оптимальный вариант материала для массивной печи.
• Кирпич, используемый для легких печных устройств с небольшими габаритами.
• Бутовый камень, являющийся бюджетным материалом для того, чтобы изготовить фундамент под печку в баню.

Рассмотрим детально, как самостоятельно построить различные типы фундаментов для установки отопительного устройства в бане.

Основу для печки удобнее закладывать в одно время с устройством фундамента бани

Подготовка основы для металлической печи

Приведенные рекомендации позволят сформировать основание для металлической печи, обладающей небольшим весом или легкой кирпичной конструкции. Данный тип фундамента является самостоятельным основанием, которое не имеет связи с основой бани. Планируя расположение, обеспечьте между ними гарантированный зазор порядка 10 см.

Производя работы, выполняйте их согласно приведенной последовательности:

• выполните разметку контура приямка, обеспечив превышение его размеров не менее 10 см по сравнению с габаритами устройства;
• извлеките землю внутри размещенного контура на глубину 0,6 метра для непучинистых почв и до 1 метра для грунтов, склонных к пучению;
• заполните котлован щебнем, обеспечивая толщину слоя 30 см, тщательно уплотните;
• подготовьте песчано-цементную смесь на основе цемента М200, придерживаясь соотношения 4:1. Добавляйте воду до жидкой консистенции раствора;
• произведите заливку раствора на щебень, обеспечьте возможность схватиться на протяжении трех суток;

Изготовив фундамент для печки самостоятельно, вы сэкономите внушительную сумму, которую пришлось бы платить мастеру за работу

• выполните гидроизоляцию подушки из цемента, используя разогретый битум или рубероид;
• подготовьте деревянную опалубку, соответствующую размеру приямка, зафиксируйте ее;
• подготовьте бетонный раствор, используя цемент, песок и мелкую фракцию гравия в пропорции 1:2,5:4. Для повышения тепловой изоляции основания возможно использование керамзита вместо гравия;
• заполните приямок бетоном, спланируйте поверхность массива;
• обеспечьте возможность затвердеть бетону на протяжении четырех недель. Периодически смачивайте поверхность для предотвращения растрескивания.

Основание для кирпичной печи

Фундамент в бане под кирпичную конструкцию изготавливается по следующему алгоритму:

Бетонно-бутовая основа

Фундамент под печку в баню, выполненный из бута и бетона, позволяет обеспечить надежную установку кирпичной конструкции. Порядок действий:

• извлеките землю, подготовьте приямок требуемых размеров;
• произведите подсыпку основания щебнем толщиной слоя не меньше 15 см;
• установите деревянную опалубку по периметру котлована;

• выполните гидроизоляцию опалубки, используя рубероид или пропитку на основе битума;
• заполните опалубку крупным бутовым камнем с заполнением свободного пространства щебнем;
• залейте камни со щебнем раствором цемента, обеспечив требуемую высоту основы, спланируйте поверхность;
• обеспечьте высыхание на протяжении 2 недель, накрыв сверху листом рубероида.Выводы

После ознакомления с материалом статьи вряд ли возникнет вопрос, нужен ли фундамент под печь в баню. Естественно, он необходим. Благодаря надежному основанию, помещение бани защищено от процессов, возникающих при деформации почвы, связанной с промерзанием и повышенной влажностью.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Здание как римская баня — Глобальное потепление

Последнее обновление: понедельник, 02 января 2023 г. |
Глобальное потепление

В римских банях полы обогревались с помощью системы подогрева полов, называемой гипокауст. Огонь зажигали под большими бассейнами, используемыми для нагрева воды для горячих ванн, а избыточное тепло от огня отводилось под твердые полы для обогрева самой бани. Итак, в таких системах есть источник тепла, тепловая масса для хранения тепла и регулирования его отвода в пространство, а также система распределения тепла. В этой идее используется конвективный теплоноситель, воздух или вода, к радиатору, который является частью здания. Это может быть горизонтальный гипокауст под полом или вертикальный гипокауст типа теплой стены, колонны или какклеовена.

Традиционный дом Нам в Латвии. Нам — центральная каменная комната с кухней и камином, вокруг которой расположены А, зал; B, малая камера; C, главная камера; и D, коммунальная и комната для прислуги. Наружные стены дома сложены из горизонтальных необрезных бревен (по рисунку Гунтиса Плесумса в Оливере, 1997, т. 2, с. 1263).

Дом Ту-мак-гып на отдаленном корейском острове Уллунгдо с горизонтальным гипокаустом под полом центрального помещения.

Даже в простых деревенских домах есть очень сложные системы дизайна, которые делают наши современные западные дома очень обычными. Одна из таких интересных форм дома находится на изолированном острове Уллунгдо в Корее (рис. 1.11). Он имеет конструкцию с двойной внешней стеной со съемной стеной внешней буферной зоны, «у-дэ-ги» (соломенная стена), добавленной для защиты от сильных ветров острова. Два центральных зимних помещения выполнены из бревен и глины с высокими тепловыми характеристиками и хорошими

Дом Ту-мак-гып на отдаленном корейском острове Уллунгдо с горизонтальным гипокаустом под полом центральной комнаты.

Схематический разрез Какклеовена, показанный на рис. 1.1.f, который действует как вертикальный гипокауст. Печь не только нагревает поверхности, которые она «видит», излучая, но и горячий воздух, конвективно поднимающийся вокруг нее, собирается под потолком, нагревая, таким образом, бетонный пол наверху. Дымоход проходит через бетонную стену наверху и нагревает соседние участки стены за счет теплопроводности.

контроль влажности. Толстая соломенная крыша обеспечивает защиту от зимнего снега и летнего солнца. По-настоящему хитрый трюк — это кухонный дымоход, который выведен под зимнюю гостиную, чтобы оптимизировать ценность скудных топливных ресурсов для жителей, используя их как для приготовления пищи, так и для отопления. В то время как средняя измеренная внешняя температура составила 1,2°C, средняя температура в буферном пространстве Чукдам составила 1,1°C, а во внутреннем помещении – комфортные 15,6°C при средней относительной влажности (RH) 44,9. процентов против внешней относительной влажности 71,2 процента. Средняя температура поверхности пола составляла 22°C. Это демонстрирует превосходную способность земляных стен контролировать относительную влажность в пространстве, в «дышащей стене» (Lee et al., 1994).

Продолжить чтение здесь: Воплощенная энергия различных строительных материалов

Была ли эта статья полезной?

7 бесплатных чертежей домика своими руками

К

Стейси Фишер

Стейси Фишер

Стейси — эксперт журнала The Spruce, который рассказывает о домашних проектах и ​​поделках. Она имеет более чем 18-летний журналистский опыт, выступая в качестве эксперта DIY на Dr. Oz Show и несколько радиопостановок. Она опубликовала сотни статей и стала соавтором книги.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 21.07.22

Ель / Марго Кавин

Воспользуйтесь одним из приведенных ниже бесплатных планов домика, чтобы построить домик своей мечты, которым вы и ваша семья сможете наслаждаться в отпуске, на выходных или даже в качестве постоянного дома.

Планы включают в себя чертежи, пошаговые инструкции по сборке, фотографии и списки материалов/раскроя, чтобы вы могли сразу же приступить к созданию своей хижины.

Вы можете использовать эти планы кабины, чтобы построить кабину именно так, как она обрисована в общих чертах, или внести некоторые изменения, чтобы вы могли создать ощущение индивидуальной кабины, которое идеально подходит для вашей семьи.

• 01
  от 07

  Оксбоу Тимбер Март

  Этот план кабины от Oxbow Timber Mart идеально подходит для родителей и некоторых детей, поскольку он компактен, но в нем также есть место для чердака для взрослых. Этот план койки идеально подходит для уединения ночных гостей или просто как место, где вы можете спрятаться от всего этого.

  Этот бесплатный план кабины представляет собой 17-страничный файл PDF, который содержит подробные инструкции, список материалов, список покупок и чертежи плана. Вы пройдете через процесс строительства пола, стен, чердака, крыши, окон, дверей и отделки/отделки.

  В отличие от некоторых других планов домиков из этого списка, в The Cottage Life Bunkie нет кухни или ванной комнаты.

  План коттеджа Life Bunkie от Oxbow Timber Mart

• 02
  от 07

  Инструкции

  Это бесплатный план хижины от Instructables, который показывает, как построить небольшую хижину с дверью и окном. После завершения кабина имеет размеры 12×20 футов. Он разработан с учетом бюджета и довольно хорошо справляется с его выполнением.

  Иллюстрации и реальные изображения показаны по всему плану, поэтому вы можете быть уверены, что строите его правильно. В общей сложности 15 шагов и почти 50 изображений помогут вам в этом строительном проекте.

  После завершения вы можете увидеть внутреннюю часть этой кабины для деталей проводки, советов по изоляции, отделки полов и стен, а также идей для мебели.

  Как построить хижину 12 на 20 футов с ограниченным бюджетом по инструкциям

• 03
  от 07

  Сегодняшние планы

  Этот бесплатный план домика описывает структуру площадью 460 квадратных футов, которая идеально подходит для строительства в пределах небольшого пространства и может стать отличным крошечным домом.

  Он имеет одну небольшую спальню и полную ванную комнату, а также наверху, туалет и балкон. Несмотря на то, что он небольшой, этот дизайн кабины создает привлекательный дом, который идеально подходит для одного человека или пары.

  План включает в себя детали каркаса крыши и стен, электрические планы, планы фундамента и этажа и многое другое. Файл PDF содержит все чертежи кабины, которые вам понадобятся для ее создания.

  Смотровая хижина из планов на сегодня

• 04
  от 07

  Сегодняшние планы

  Загрузите этот PDF-файл, чтобы получить бесплатный план каюты с двумя спальнями, мансардой и подвалом.

  Вы получите 6 страниц больших планов этажей для подвала, основного этажа и чердака, а также схему крыши, список электрических элементов и многое другое. Письменных инструкций нет, поэтому при сборке этой хижины вам придется полагаться только на схемы.

  План бесплатной каюты с двумя спальнями из сегодняшних планов

• 05
  от 07

  ЛСУ AgCenter

  Этот план кабины Chesterfield имеет гостиную, столовую и кухню открытой планировки на первом этаже, а также две спальни. Третья спальня находится на втором этаже.

  План — один из нескольких, предложенных LSU AgCenter — включает в себя камин, деревянные веранды и две ванные комнаты. Он имеет 1164 квадратных футов жилой площади.

  План домика с тремя спальнями от LSU AgCenter

• 06
  от 07

  Схемы салона 123

  Следуйте этому бесплатному плану каюты, и у вас будет каюта с гостиной, кухней, спальней, ванной и мансардой.

  Этот полный план кабины включает в себя список материалов и инструкции по выбору высоты, возведению стен и фундамента, а также калькуляторы для расчета балок перекрытия, стропил, балок крыши крыльца, балок настила крыльца и балок пола.
