Габион своими руками пошаговая инструкция: пошаговая инструкция, видео, фото, мастер-класс

Содержание

🚧 пошаговая инструкция из сетки и как сделать забор

Украшение и декорирование придомовой территории – забота каждого хозяина. Многие частники предпочитают обходиться простыми конструкциями, не требующими значительных вложений. Простое решение – габионы. Это декоративные многофункциональные системы, пригодные для обустройства заборов, грядок, малоформатных сооружений в виде скамеек и ограждений. Зная, из чего и как сделать габионы своими руками, можно декорировать участок без помощи профессионалов.

Что такое габионы?

Габион – сетчатая емкость из проволоки, заполненная камнями и другими природными материалами. В переводе с итальянского слово обозначает «большая клетка». Несложное устройство габионов позволяет обустраивать конструкции своими руками; в продаже есть массивные габаритные конструкции заводского изготовления.

Пошаговая инструкция: как сделать габионы из сетки своими руками

Популярный букмекер выпустил мобильное приложение для Андроид, скачать 1xBet можно по ссылке абсолютно бесплатно.

Делая габионы своими руками из сетки, учитывают ряд нюансов:

  1. Панели сцепляют проволочными скобами, металлическими спиралями или вязальной проволокой. Обязательно оставляют свободной одну из стенок – это будет открывающаяся крышка. После заполнения емкости крышку скрепляют с основным коробом обычным способом.
  2. К земле сетчатые ящики крепят прочными штырями с заостренными концами. Штыри изготавливают из металла или дерева, короба надевают на штыри сразу после сборки или оплетают стойки в процессе изготовления емкости.
  3. Наполнение коробов выполняют в два этапа. Укладывают камни примерно на треть высоты, стягивают боковые части расчалками – проволочными тросами. Количество расчалок пропорционально габаритам ящика. Они необходимы для устранения свойства выпирания свободных стенок после заполнения емкости камнями. После установки продолжают укладывать камни.

На заметку! Расчалки устанавливают с интервалом в 4-6 ячеек.

Чтобы сэкономить материалы, крупные камни выкладывают по периметру сетки, а в середину засыпают мелкие фракции, предварительно выстлав емкость геотекстилем. Плотный материал не допустит высыпания мелких камней наружу.

Инструменты для изготовления габиона

Начиная изготовление габионов своими руками, готовят следующие инструменты и материалы:

  • молоток;
  • лопату;
  • вязальную проволоку или скобу для скрепления стенок;
  • плоскогубцы;
  • прочные штыри;
  • расчалки из стали;
  • камни;
  • сетку.

Если изготавливают габион из сварной сетки своими руками, пригодится сварочный аппарат, средства индивидуальной защиты.

Выбор сетки для габиона

Для изготовления емкостей применяют оцинкованную проволоку плотностью 250-280 г/м2. В бытовых условиях берут сетку-рабицу, но ее плотность ниже в 5 раз. В продаже есть сетка с ПВХ покрытием толщиной 2-6 мм. Толщину слоя напыления выбирают по типу готового изделия – его величины, нагрузки.

Для сооружения небольших коробов берут сетку малого сечения. В качестве материала для обустройства фундаментов, оснований подходит только прочная толстая проволока двойного скручивания. Ее применяют в коробах для заборов, основания под хозяйственные постройки и пр.

Важно! Большие габионы оборудуют дополнительными перегородками для деления конструкции на секции. Это нужно для уменьшения деформации боковых стенок после загрузки камнями. Монолитные конструкции сооружают из отдельных секций, прочно скрепляя их между собой.

Изготовление обычного габиона из сетки

Начинают сооружать габион своими руками из рабицы с клетки. Для нее берут арматуру и сетку. Диаметр прутков 2-8 мм.

Что делают:

  • определяют размеры ящика;
  • нарезают сетку-рабицу по размерам стенок;
  • фиксируют на прутки;
  • соединяют элементы вязальной проволокой.

Совет! При изготовлении сетчатого ящика из оцинкованной проволоки сначала рассчитывают размеры ячейки. Параметры зависят от габаритов камней, засыпаемых внутрь ящика.

Несколько советов для изготовления габиона своими руками из кладочной сетки или рабицы:

  1. Полотно геотекстиля не допустит высыпания мелких камней через секции сетки. Материалом выстилают внутренний объем короба после укладки больших камней по периметру.
  2. Для изготовления ящиков больших размеров с крупными камнями используют проволоку двойного скручивания. Сечение прутков 2-4 мм.
  3. Для скрепления стенок используют стальные спирали или вязальную проволоку. Проволокой удобно фиксировать стальную сетку на каркасе, присоединять ее к стоечным штырям.

Пошаговая инструкция габионов из сетки своими руками поможет изготовить короба любого размера.

Соединяют готовые стенки различными способами:

  • боковые и нижние ребра фиксируют проволочной спиралью;
  • для крепежа применяют степлер, скобы устанавливают с шагом в 120-150 мм, чередуя так – одна скоба, затем две, снова одна и т. д.;
  • ребра жесткости придают конструкции прочность, их делают из той же проволоки, что и сетка, либо берут прутки аналогичного диаметра;
  • после заполнения емкости крышку габиона фиксируют к коробу кольцами-скобами или проволокой;
  • ребра жесткости устанавливают параллельно боковым стенкам или диагонально по углам с шагом в 150-200 мм.

На заметку! Готовые короба нанизывают на врытые в землю колья. Это придаст конструкции прочность и стойкость. Скрытые наполнителем, шесты не будут заметны.

Изготовление сварного габиона из сетки

Сетку из сплава кроят по заданным размерам как ткань. Применяют ножницы по металлу: отрезают нужные «полотна» и крепят по ребрам. При изготовлении прямоугольных коробов скрепляют сначала по 5 сторонам, шестую фиксируют после заполнения емкости.

Совет! Чтобы сделать сварной короб, выбирают полотна из прутка толщиной 6-8 мм.

Сварку габионов выполняют так:

  1. Определяют размер будущей конструкции. Выбирают параметры ячеек, диаметр прутка.
  2. Нарезают прутки на куски нужного размера. Укладывают элементы перпендикулярно друг другу с определенным шагом.
  3. В точках пересечения каркас сваривают. Получают сетку, которую используют для изготовления габионов.

Сварную сетку из прочного стального прутка делать дольше, но зато она пригодна для сооружения конструкций с высокой несущей способностью – заборов, фундаментов.

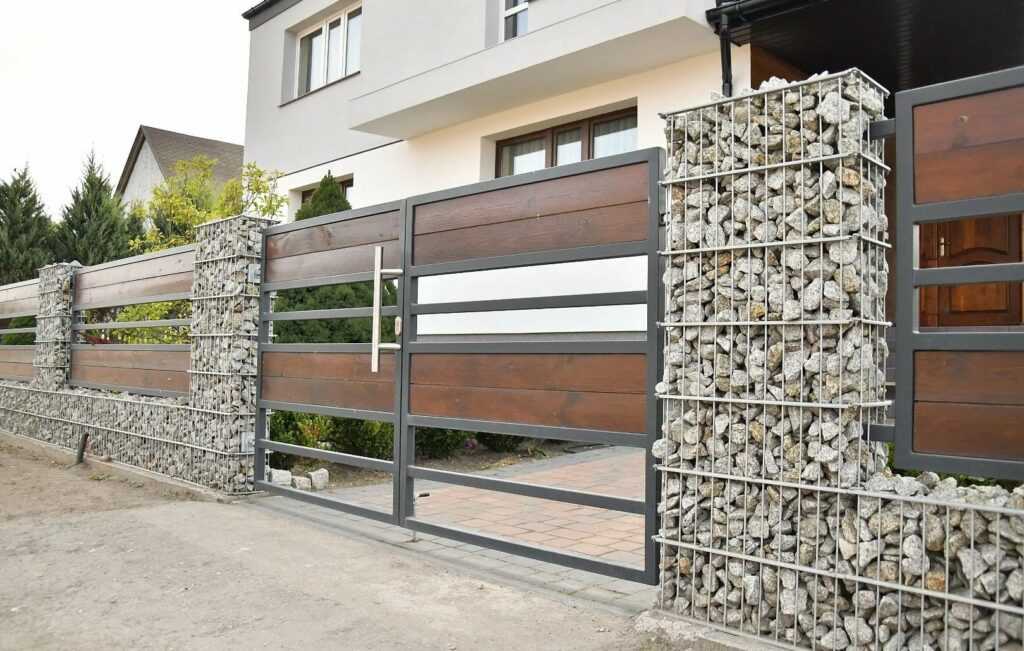

Забор из габиона

Чтобы соорудить забор из габионов своими руками, нужны материалы:

  • сетка, изготовленная сварным способом, – она прочнее и выдерживает больший вес наполнения;
  • трубы из стали для опорных столбов;
  • камни крупного размера;
  • мелкий щебень для внутренней засыпки;
  • геотекстиль;
  • ручной бур;
  • паста цинковая;
  • бетонная смесь для заливки ям;
  • вязальная проволока;
  • уголки металлические;
  • метизы.

Забор из габионов занимает немного больше места, чем обычные конструкции, при изготовлении требует немало времени. Преимущества ограждения – не заливают фундамент, а каркасное сооружение можно ставить на сложных грунтах.

Изготовление фундамента для забора из габиона

Сделать забор из габионов своими руками поможет пошаговая инструкция:

  1. Заранее размечают место под строительство. Определяют ширину и длину забора.
  2. Зону расчищают от сорняков, деревьев, корней.
  3. Поверхность выравнивают.
  4. Ручным буром делают в грунте ямы под опорные столбы. Глубина ямы до 500 мм, шаг не более 2,5 м. Частота вбивания опор зависит от нагрузки и декоративных особенностей сооружения.
  5. В подготовленные ямы ставят столбы, заливают готовой бетонной смесью. Оставляют состав набирать прочность не менее 4 суток.

Важно! Столбы ставят строго вертикально. Уровень проверяют лазерным инструментом или отвесом.

Монтаж сетки

Поэтапная техника натягивания сетки:

  • от рулона готовой сварной сетки отрезают куски нужной длины;
  • всего полотен будет не менее 6;
  • одно полотно – дно, остальные – стенки, крышка;
  • укладывают дно, затем поочередно боковые стенки;
  • связывают элементы проволокой;
  • готовый короб устанавливают между столбами и фиксируют металлическими штырями;
  • проволочную емкость прикрепляют к опорным столбам хомутами, гайками или болтами;
  • заполняют каркас камнями, выбирая наполнитель нужных фракций;
  • укладывают крышку, закрепляют ее проволокой;
  • углы готового забора дополнительно фиксируют уголками.

Важно! Крышку габиона укладывают после усадки камней, поскольку может потребоваться досыпка материала. Торцевые элементы обмазывают цинковой пастой или другими составами от ржавления.

Наполнение габиона камнями

Пошаговая инструкция установки габионов своими руками не будет полной без правил укладки камней.

Техника такая:

  1. При высоте короба более 500 мм секции заполняют камнями одновременно и постепенно. Сначала укладывают материал на четверть высоты, затем дают камням осесть, при необходимости выстилают геотекстиль, делают стяжку из расчалок и продолжают укладку.
  2. Матрасные габионы засыпают в 1-2 этапа. Сначала все секции наполняют на четверть, затем заполняют 1-2 секции полностью, третью и последующие засыпают наполовину. После стяжки расчалками продолжают укладку материала.
  3. Выкладку камней делают выше верхней линии короба на 5-7 см. После усадки лишние элементы убирают, но чаще всего камни сами опускаются до нужного уровня.
  4. Если рядом с первым коробом планируют установку (в длину) еще одного габиона, последнюю секцию первой конструкции оставляют пустой. Это нужно для последующего связывания габионов.
  5. При экономии камня, большие фрагменты укладывают по внешним сторонам конструкции. В середину (до 1/3 расчетного объема короба) засыпают мелкий камень, твердый строительный мусор. Предварительно середину застилают геотекстилем.
  6. Камни выкладывают плотно, чтобы не оставалось пустого пространства.
  7. Ребра жесткости или распорки, которые устанавливают внутри габиона, монтируют до начала заполнения сетки камнями или в процессе поэтапной засыпки. Опытные мастера ставят ребра жесткости до момента закладки. Засыпной материал размещают осторожно, чтобы не повредить стяжки из проволоки.

При установке коробов на суше допустимо использовать строительный мусор. В емкостях, предназначенных для укрепления оснований в воде (пирсы, станции лодочные и пр.), короба заполняют только камнями.

Какие камни можно применять для габиона?

Разобравшись с монтажом габионов, определяют качество и форму засыпного материала. Применяют различные куски – круглые голыши, дикий камень, пластины. Размеры определяют по параметрам ячейки, чтобы фрагменты не вываливались наружу. Варианты выкладки также зависят от предпочтений хозяина. Например, плоские камни размещают по типу кирпичной кладки со смещением швов. Если применяют разноцветные фрагменты, выглядит такая кладка особенно эффектно.

На заметку! Оптимальным размером считают камень больше параметров ячейки в 2-5 раз. Слишком крупные валуны не берут, они занимают много места и оставляют немало пустого пространства.

В соответствии с требованиями к материалу, для габионов выбирают камни с нужными характеристиками:

  • удельный вес для построек на улице 17,5/18 кН/м3, для строений в воде 23-25 кН/м3;
  • прочность от 400 кгс/см2;
  • морозостойкость от F350;
  • стойкость к воздействию внешних факторов с учетом потери общей массы за период эксплуатации не более 5-10%;
  • коэффициент влагопоглощения до 0,06%.

Чаще всего в качестве наполнителей применяют туф, плотный/мягкий известняк, трахиты, гранит, базальт, сланец. Декоративные габионы делают из стеклянного камня.

Грядка из габиона своими руками

Соорудить грядки из габионов просто:

  1. Берут прутки и сетку с проволокой. Выбирают наполнитель. Определяют размеры и место монтажа грядки.
  2. Стенки раскладывают на грунте, стыкуют и соединяют края с дном, связывая сеткой.
  3. Поднимают стенки вертикально, связывают торцевые грани.
  4. Полученные короба без крышки фиксируют на грунт металлическими прутками. Пруты заглубляют в почву до 0,5 м.
  5. Заполняют емкости камнями, фиксируют крышку.

Затем в пространство между засыпным материалом насыпают грунт, высаживают растения, цветы. Последующий уход за грядкой ничем не отличается от обычных работ в цветнике или огороде. Преимущество грядки из габионов – эстетика и высота. Хозяева получают приподнятые грядки, на которых удобнее работать.

Клумба из габиона

Зная, как сделать грядки, клумба из габионов не принесет никаких сложностей. Материалы для изготовления те же, а вот пошаговая инструкция немного другая:

  • сооружают два сетчатых короба (аналогично грядкам), причем один короб больше другого на ширину наполнителя;
  • устанавливают сначала большой габион, фиксируют на почве штырями;
  • внутрь первого ставят второй габион, также фиксируют штырями;
  • пространство между двумя коробами заполняют камнями;
  • устанавливают сверху крышку, скрепляют вязальной проволокой.

Простая пошаговая инструкция клумбы из габионов своими руками поможет сделать не только обычную конструкцию, но и обрамление по периметру беседки и пр. Внутрь второго габиона насыпают грунт, высаживают растения.

Совет! Если камни крупные, то внутри второго короба по стенкам и дну выстилают геотекстиль. Затем уже засыпают грунт.

Виды габионов

Различают 3 вида конструкций:

  • коробчатые – самые простые и востребованные;
  • матрасно-тюфячные или матрасные – применяют в строительстве;
  • цилиндрические – используют в ландшафтном дизайне.

Несколько советов профессионалов:

  1. Наполнитель выбирают по типу конструкции, месту ее расположения и выполняемых задач.
  2. Для декоративных габионов, которые монтируют на слабых грунтах, не используют тяжелые природные камни. Подойдет битый кирпич, стекло, черепица – материалы хорошо противостоят влаге, не деформируются при замерзании/оттаивании.
  3. При монтаже конструкций под водой выбирают камни в 2 раза больше размера ячейки.

Совет! Сооружения декоративного наземного типа заполняют материалом, характерным для данной местности.

Области применения габионов

Первые габионы использовались как фортификационные сооружения для защиты орудий. Сегодня кроме декораций короба служат как стабилизаторы эрозии грунта, укрепления склонов. Сетчатые системы удачно дополняют ландшафтный дизайн, из них делают заборы и ограждения, опоры для скамеек, садовых столов.

На заметку! Заливая габион жидким бетоном, получают прочное и надежное основание для строений. При сооружении конструкции учитывают вес всего строения, тип грунта и пр.

Матрасные габионы

Особенность системы в небольшой высоте. Сетку делают шириной до 300 мм, длина при этом доходит до 6 м.

Важно! Матрасные габионы делают в точности по рельефу местности.

Применение:

  • основания гидротехнических сооружений;
  • облицовка каналов, дамб, склонов;
  • фундаменты для коробчатых габионов.

Коробчатые габионы

Конструкции в форме параллелепипеда с шириной до 2 м, высотой до 1 м. Длина может быть 2-6 м. Для продолговатых систем делают внутренние перегородки, они увеличивают прочность готового изделия. Изготавливают коробчатые габионы двумя способами:

  1. Из оцинкованной сетки в виде проволоки с шестигранными ячейками. Полотно фиксируют на каркас и штыри.
  2. Из прутков способом сварки. Это более надежный вариант, пригодный для удерживания валунов большей массы.

Применяют коробчатые габионы в качестве подпорных стенок на подмываемых склонах, для укрепления дамбы, благоустройства придомовой территории.

На заметку! Коробчатые габионы используют как основание для строений небольшой массы, этажности.

Цилиндрические габионы

В таких конструкциях нет ребер, повышающих жесткость. Сами объекты напоминают тубус, поставленный на торцевую стенку. Боковые «хвосты» могут быть до 4 м, диаметром 0,65-1,00 м.

Важно! Цилиндрические габионы делают из проволоки двойного кручения с хорошей защитой от коррозии.

Применяют конструкции при ликвидации аварийных ЧП на дамбах, как элементы для укрепления береговой линии, защиту от подмывания грунта. В декоративных целях цилиндрические габионы хороши как опора для стола, стульев, клумб.

Габионы своими руками пошаговая инструкция

Содержание

  • Преимущества габионов
  • Разновидности габионов
  • Как изготовить габионы своими руками
  • Изготавливаем каркас
  • Наполняем габион камнями

Габион – это большая металлическая клетка, которая изготовлена из скрученной проволоки. Такая конструкция очень проста в  изготовлении и размещении на территории своего участка. Подобная конструкция не дорогая, и в то же время надежная в использовании. За ней не нужно дополнительно ухаживать.

Преимущества габионов

Если сравнить габионы с иными аналогичными конструкциями, то становится понятно, габионы обладают большими преимуществами. К их плюсам можно отнести:

  • высокую прочность, так как он способен выдержать большие нагрузки;
  • каждая сетчатая конструкция может крепиться с другой, для этого нужна лишь оцинкованная проволока, в итоге можно получить монолитное сооружение;
  • они неплохо сочетаются с остальным ландшафтом, поэтому со временем эффективность такого сооружения будет лишь расти;
  • низкие расходы на использование и установку;
  • простота установки за счет небольшого веса изделия.

У габионов есть много плюсов, благодаря которым они получили широкое распространение в различных сферах и областях.

Разновидности габионов

В зависимости от вида различают следующие габионы:

  • коробчатые;
  • цилиндрические;
  • плоские.

Из этого следует, что каркасная форма будет похожа на цилиндр, плоскую фигуру или же на форму коробки, она подлежит изготовлению из сетки или же из сварной конструкции.

В сварной конструкции прутья, которые укладывают перпендикулярно друг другу, свариваются в местах пересечения. Сварные короба имеют прямоугольную форму, для того, чтобы соединить стенки делают проволочную спираль.

Сетчатая конструкция создается благодаря креплению сетки из стали на жесткий каркас. Каждая ячейка такой сетки получается шестиугольной формы.

Как изготовить габионы своими руками

Перед тем как приступить к изготовлению габионов, следует позаботиться о наличии следующего материала, который вам обязательно понадобиться:

  • металлическая сетка, толщина которой должна составлять от 0.2 до 0.8 см, в зависимости от параметров изделия. При этом стоит учитывать особенности эксплуатации;
  • арматура. С помощью нее укрепляется каркас и придается ему жесткость;
  • скобы для проволоки и спирали из металла. Эти материалы используются для того, чтобы скреплять детали конструкции;
  • геоткань. Этот материал необходим для того, чтобы создать обратную фильтрацию, а также для сокращения расхода песка или другого материала для насыпи в ходе проведения работ по установке.

Обязательно запаситесь камнями. Если для вас внешний вид это главное, то выбирайте материал, разных цветов или необычных форм. Для этого вы должны дать волю своему воображению.

Для проведения работы по изготовлению и установке габионов, нужны простые инструменты, многие из которых у вас уже наверняка имеются: пассатижи или плоскогубцы, степлер для монтажа, монтировка, лопата и анкера.

Внимание! Если в процессе изготовления используют арматурные прутки, то необходимо использовать сварку, поскольку связывать детали проволокой это довольно тяжелый процесс, который к тому же не может гарантировать нужной жесткости каркасу.

Изготавливаем каркас

Поскольку вес даже небольшой конструкции будет значительным, изготовление и сборка каркаса габиона должна осуществляться на месте его установки.

Процесс изготовления габиона проходит в несколько этапов. Для начала подготовим основание, если это возможно, то лучше его усилить, к примеру, утрамбуйте почву или снимите верхний слой грунта. Используйте песок для изготовления подушки, толщина которой будет составлять от десяти до двадцати сантиметров. Все будет зависеть от того каков вес и параметры габиона.

Внимание! Если из габионов возводится забор, то на небольшой глубине необходимо обустроить ленточный фундамент. В особенности это необходимо в тех случаях, когда габионы сочетаются с секциями из традиционных материалов.

Чтобы трава и другие сорняки не зарастали на сетку для габионов, необходимо сделать вокруг всей конструкции неглубокую канаву. После чего канаву следует накрыть геотекстильным полотном или обычной черной пленкой, закрепить ее, подогнув один край под будущую конструкцию.

Затем необходимо раскроить сетку в соответствии с заранее рассчитанными размерами  и приступить к ее соединению.

В первую очередь необходимо установить низ конструкции, а к ней уложить боковые стороны и закрепит их между собой проволокой из металла. Оставшуюся проволоку необходимо крепко закрутить и зафиксировать, используя плоскогубцы.

Если ваш габион должен получиться довольно большой или с непропорционально длинной одной из сторон, вы должны продумать диафрагмы жесткости. Одна из сторон должна быть открытой, чтобы можно было заполнить конструкцию камнями.

Последнее сшивание следует произвести после того как все работы по монтажу будут закончены и полностью заполнен весь объем.

После окончания всех работ по изготовлению каркаса конструкции, его необходимо окончательно установить и зафиксировать. Для обеспечения прочности и надежности конструкции не только благодаря ее собственному весу, конструкцию следует закрепить с помощью анкеров или самодельных кольев. Также можно воспользоваться арматурой, диаметр которой не должен превышать 1 см.

При изготовлении конструкции, состоящую не из одного яруса, можно допустить возможность экономии материала, к примеру, при сооружении заборов. В данном случае габионная сетка нижнего яруса может стать дном для верхнего.

Наполняем габион камнями

После того, как готовые конструкции установлены и жестко зафиксированы между собой, можно приступать к следующему этапу – укладке камней.  Это не сложный этап, но требующий соблюдения определенных правил:

  • начинать заполнение нужно тогда, когда габион оказался на своем месте;
  • если для внутреннего наполнения выбраны камни различного размера, то крупные нужно укладывать вдоль краев, а центр заполнить камнями поменьше;
  • если вы используете небольшие камни, имеющие один размер и форму, то укладывать их нужно россыпью, в несколько шагов с уплотнением всех частей;
  • при высоте габиона более 1,5 метра следует укладывать камни в несколько слоев, толщина каждого из них должна быть от 15 до 25 см. Кроме того, после того как конструкция будет наполнена на 1/3, нужно будет сделать растяжки-распорки, которыми будет скреплены противоположные стороны для того, чтобы предотвратить деформацию;

Совет! Если конструкция имеет высоту больше чем метр, то данную процедуру следует проделать еще раз через определенный промежуток, к примеру, после заполнения двух трети и три четверти объема

  • если габион будет состоять из множества уровней, то нижний ряд следует заполнять камнями, учитывая их усадку под действием своего же веса, а также под действие внешней нагрузки, поэтому их нужно наполнять в среднем на 5-7 сантиметров выше верхнего края конструкции;
  • иногда можно допустить применение камней, имеющих меньшую фракцию, чем параметры ячейки, но тогда, укладывать их надо посередине конструкции или внизу конструкции, предварительно их нужно обернуть геотканью, которая не будет создавать препятствие для воды, просачиваясь сквозь габион, но при этом не даст ей вымыть из габиона наполнитель;
  • после того как завершаться работы по установке и заполнению габиона, нужно выполнить последнее действие – накрыть установленную конструкцию крышкой и зафиксировать ее, при помощи металлической спирали из проволоки.

Совет! Для того чтобы камни не смещались и изображение не потеряло своего вида, выполняйте действия в несколько этапов. Выкладывайте камни вручную, обязательно уплотняйте каждый слой в габионе.

Заключение

Габионы являются неплохим инструментом для того, чтобы дешево и сердито создать декор в вашем приусадебном участке или саду. Данный вид ландшафтного дизайна является гибким и мобильным. А это дает волю для вашей фантазии.

Ваши шедевры будут выглядеть респектабельно и красиво. А главное изготовление габиона можно осуществить своими руками и с минимальными затратами. Проявите немного воображения и фантазии, побудьте дизайнером, творите и дарите радость своим близким и окружающим. Ведь когда ваш взор будут радовать такие красивые элементы ландшафтного дизайна как габионы, у вас будет улучшаться настроение и на душе будет легко.

Что из себя представляет габион в ландшафтном дизайне? Уроки дизайнера по изготовлению

  • Как сделать правильные грядки на даче своими руками

  • Газоны на даче своими руками

  • Красивый дизайн и оформление цветников и клумб на даче

  • Оформление декоративного колодца на даче своими руками

Подпорная стена из габионов – Наши домашние проекты

Следите за нашим рассказом о том, как мы построили подпорную стену из габионов.

Наш дом на холме

Наш дом расположен на вершине холма, и подъездная дорога спускается к дому. Из-за отсутствия парковки во дворе из-за однопутной полосы у нас была только небольшая площадь старого, сумасшедшего наклонного асфальта, чтобы припарковать наши две машины. Каждый раз, когда вы открывали дверь, она во что-то упиралась — обычно в ногу или в другую дверь!

Однако у нас была лужайка сбоку от подъездной дорожки, которая была бы идеальным местом для расширения подъездной дорожки и постройки гаража. Однако банку потребуется серьезная подпорная стена.

Если вы хотите посмотреть видео об этом, перейдите на мой канал YouTube —

Лучший тип подпорной стены для нашей ситуации

Итак, какой тип подпорной стены мы должны построить?

Первый вариант, который, я уверен, интересует множество людей, — это стена из плотных блоков или стена из пустотелых блоков, армированная арматурой и бетоном. Однако из-за высоты, которая нам требовалась, необходимо было бы привлечь инженера-строителя, к тому же мы знали, что отделка кирпичом будет дорогостоящей. Рендеринг не подходил, поскольку требовал регулярного обслуживания из-за влажных условий.

Пример подпорной стены из блоков

Я также посмотрел на подпорную стену из железнодорожных шпал, так как они выглядят более естественно и соответствуют ощущениям, к которым мы стремились. Однако в какой-то момент его необходимо будет заменить из-за естественного старения и износа.

Mark’s Sleeper Wall (railwaysleepers. com)

Потом я наткнулся на корзины из габионов. Они были бы идеальными, так как они могли бы быть заполнены тяжелым материалом, иметь полугородской/естественный вид, оставаться проницаемой и не гнить в течение очень, очень, долгого времени.

Будущий образ проекта — подпорная стенка из габионов

Почему я решил сделать это сам!

Мы поговорили с несколькими строителями, но получили ответы от 10 000 до 20 000 фунтов стерлингов (!) за подпорную стену высотой 2 м и шириной 20 м.

Я знал, что могу сделать что-то за меньшие деньги, и ответом стала система подпорных стен из габионов. У нас было много кирпичного щебня, оставшегося от внутреннего ремонта дома, которым можно было бы заполнить габионы. У нас также было место для размещения корзин глубиной 1 м, что дало нам около 8 м полезной подъездной дорожки.

Кирпичный щебень от внутреннего ремонта дома

Какие габионные корзины купить?

Я решил купить габионы на gabionbaskets.co.uk (другое их название — Fine Mesh Metals). У них есть большой выбор, отличная информация по установке и множество тематических исследований, на которые стоит обратить внимание.

Распространенный вопрос: как долго служат габионы? Я обнаружил, что корзины с gabionbaskets.co.uk имеют покрытие Galfan, что означает, что они служат в 4 раза дольше, чем стандартные оцинкованные корзины. Поэтому убедитесь, что вы проверили это, так как некоторые из более дешевых доступных только оцинкованы без дополнительной обработки.

Я сделал макет нашей стены из габионов в Excel и отправил его на сайт gabionbaskets.co.uk, где мне смогли рассчитать стоимость. Это включало усиленную 4-миллиметровую переднюю поверхность на каждом габионе (чтобы уменьшить любую выпуклость), шнуровую проволоку, разделительные панели для декоративного камня и спиральные спирали для облегчения передних соединений. Спиральные спирали более заметны, чем проволока для шнуровки, но я думаю, что они придают каждой корзине красивый, обрамленный вид.

Макет корзины из габиона в Excel

Подготовка места для габионной подпорной стены

Как и в любом проекте «Сделай сам», планирование и подготовка места являются наиболее важными этапами всего процесса. Мы наняли человека и его экскаватор, чтобы убрать пни и вырубить берег вдоль линии нашей границы. Весь верхний слой почвы был удален, пока мы не достигли твердой, твердой земли. Фундамент из габионов может представлять собой слой уплотненного хардкора толщиной 100-200 мм. Или в нашем случае мы достигли слоя кремня и мела, который был достаточно прочным.

Фундамент под габионную подпорную стенку

Используя спиртовой уровень (или приложение на мобильном телефоне), я убедился, что земля ровная слева направо, но также наклонена на 5-6 градусов к берегу. Габионные корзины должны слегка наклоняться назад, чтобы усилить удерживающую способность.

Затем я положил лист тканого геотекстиля, чтобы стабилизировать землю, и добавил тонкий слой гравия, чтобы помочь найти окончательный угол 5-6 градусов к берегу.

Геотекстиль и гравий под габионами

Дренаж стеновой Габион

Как и в случае с любой подпорной стеной, вам необходимо подумать о том, как смягчить повышение давления, вызванное избытком воды в удерживаемом грунте. Строго говоря, поскольку метод габионных корзин полностью пористый, вы можете пропустить этот шаг, но не помешает добавить дополнительный дренаж за корзинами, если сможете.

Я добился этого, добавив 80-миллиметровую перфорированную дренажную трубу вдоль задней части нижнего ряда с небольшим уклоном в нужном мне направлении. Труба была обернута нетканым геотекстилем и засыпана слоем гравия толщиной 300-400 мм, подобно тому, как это делается для французского водостока или за другой подпорной стенкой.

Перфорированная дренажная труба за стеной габиона

Независимо от того, добавляете ли вы дополнительный дренаж за корзинами или нет, так как задняя часть габионов открыта, нетканый геотекстиль необходимо натянуть за корзины, чтобы предотвратить движение почвы в каменную засыпку.

Геотекстиль натягивается за габионами

Нажмите на этот пост, чтобы узнать больше о различных типах геотекстиля и их использовании.

Габионные стеновые конструкции

Наши корзины прибыли частично готовыми. Мне просто нужно было отогнуть клапаны и закрепить соединения либо шнуровкой, либо спиралью (только передние соединения).

Расположение корзины габиона:

Я использовал веревку, чтобы выстроить корзины в ряд поверх геотекстиля и гравия. Я убедился, что корзины откинуты назад на 5-6 градусов, прежде чем начать связывать их вместе. Вся структура должна быть «как единое целое».

Связывание корзин вместе

Как наполнить габионную корзину:

Самый дешевый способ наполнения габионной корзины – это габионные каменные мешки. Я нашел отличный выбор в Mainland Aggregates. Габионный камень — это просто другое название угловатого известняка. Чем причудливее цвет, тем дороже они становятся, поэтому придерживайтесь простого старого желтого или йоркского габиона. Их можно вручную разместить вдоль лицевой стороны корзины.

К сожалению, после того, как я опробовал габион, он показался мне недостаточно современным для нашего жилого помещения. Это было больше похоже на то, что можно увидеть на промышленных площадках или на обочине автомагистрали!

Габионный камень — угловатый известняк

Шотландский булыжник, с другой стороны, придаст подпорной стене более современный вид. Однако они очень дорогие! Одного биг-бэга не хватит даже на корзину объемом 1 м3. Итак, для снижения затрат я использовал панель перегородки, отстоящую на 100 мм от передней части корзины вместе с шотландскими булыжниками 80-120 мм.

Использование булыжника и панели также означало, что я мог использовать переработанный камень в качестве заполнения, который был даже дешевле, чем габион. У нас было много щебня, оставшегося после ремонта нашего дома, который идеально подходил для наполнения корзин. Я также заказал больше переработанного кирпича у Mainland Aggregates , чтобы закончить работу.

Переработанный кирпич для габионов

Добавление панели перегородки:

Перед добавлением булыжника я вырезал кусок черного тканого геотекстиля размером чуть больше 1 м2 для каждого габиона и поместил его в корзину напротив перегородки внутри основной секции. корзины, а не самой тонкой перегородки. Это закрывало вид на переработанные кирпичи, а корзины выглядели так, будто они были полностью заполнены булыжником.

Экономичная габионная панель

Крепление корзины габиона:

Крепление корзины габиона — шаг, который нельзя пропустить, так как он уменьшает выпуклость габиона.

Шнуровочная проволока разрезана на ок. 1,5 м длины, затем продет через одно и то же место в каждом габионе, например, 4 промежутка вверх, 4 промежутка слева, 4 промежутка вверх, 4 промежутка справа и т.д. проволоку вокруг себя посередине корзины, чтобы предотвратить ее ослабление. Набор плоскогубцев был использован, чтобы захватить середину проволоки и скрутить ее, чтобы она научилась.

Важно сделать это в обе стороны, хотя я должен сказать, что делал меньше из стороны в сторону, именно передняя и задняя стороны были наиболее важными, чтобы остановить выпуклость на передней поверхности.

Требуется распорка внутри габиона для уменьшения выпуклости

Добавление второго слоя к подпорной стене:

Поскольку наша подпорная стена была высотой 2 м, потребовался второй слой. Этот слой может немного отступать в банку, или, как в нашем случае, передние части корзин держались на одной линии.

Не забудьте убедиться, что корзины в нижнем ряду заполнены доверху, прежде чем добавлять второй слой. В противном случае вес материала в верхних корзинах осядет на нижний слой и деформирует крышку.

Я также зашнуровал крышки перед добавлением следующего ряда. При прикреплении передней спиральной катушки ее необходимо вплести в крышку нижней корзины и основание верхней корзины так, чтобы они полностью соединились. Верхний и нижний слои должны быть прошнурованы вместе со всех сторон шнуровочной проволокой, чтобы снова вся секция была «как одно целое».

Привяжите верхнюю корзину к нижней с помощью спиральной катушки.

Обратная засыпка за стенкой габиона:

По мере того, как второй слой наполнялся и становился более устойчивым, я начал засыпать габионы грунтом. Нетканый геотекстиль был натянут за корзины, чтобы грунт не попал в габионы. Почву можно вымыть через корзину вперед, и она выглядела бы неприглядно, если бы ее не было на месте.

Нетканый геотекстиль, натянутый за габионами Стена габиона с геотекстилем позади

Отделка габионов:

Что касается отделки габионов, убедитесь, что все стороны прошнурованы, а крышки закреплены спиралями. Я не стал в итоге засыпать вершины булыжником. Осенью они были ловушкой для листьев, и было трудно выловить мусор. В какой-то момент я планирую уложить сверху еще белый нетканый геотекстиль с тонким слоем почвы и по краю вырастить растения типа рокария, чтобы они со временем драпировались.

Сбор листьев в верхней части габионов

Если у вас есть сторона корзины, которая останется видимой после сборки, не забудьте приобрести для нее экономичную панель, используйте кусачки, чтобы уменьшить ее размер, и используйте ее, чтобы оставить декоративную отделку из булыжника.

Стена из габионов с лицевой стороной, отделанная декоративной брусчаткой

Альтернативный габионный наполнитель — мешки с гравием

К сожалению, у меня закончился кирпичный наполнитель для второй полутораметровой секции подпорной стены. Итак, я решил попробовать альтернативу переработанному кирпичу и заказал пару тонн 20-миллиметрового гравия из гальки и множество тканых мешков для щебня, больших и маленьких.

Я наполнил мешок гравием на ¾ и завязал его кабельной стяжкой. Большие мешки были слишком тяжелыми, чтобы их можно было поднять на место, поэтому я начал с нескольких ложек, а затем поместил их в габион, прежде чем наполнить их. Я использовал маленькие мешки, чтобы заполнить промежутки между большими мешками.

Это затруднило установку растяжек. Кроме того, я обнаружил, что некоторые из верхних корзин двигались, когда почва была засыпана обратно, так как веса гравия было недостаточно, чтобы удерживать их на месте. Я бы избегал этого метода, если только это не декоративная корзина габиона, а не подпорная стенка.

Обратная засыпка грунта вытолкнула верхние габионы (будущий образ проекта)

Стоимость габионной стены за метр

В общей сложности мы потратили 5207 фунтов стерлингов на подпорную стену из габионов шириной 20 м и высотой 2 м, что составило ок. 26,75 кубических метра, что дает общую стоимость чуть менее 200 фунтов стерлингов за кубический метр. Эти цифры включают человека, его копателя и хирурга по дереву (1250 фунтов стерлингов), поэтому вы можете исключить те расходы из своего проекта, которые еще больше снижают стоимость, ниже 150 фунтов стерлингов за кубический метр.

Общая стоимость проекта

Как видите, мы сэкономили от 5000 до 15000 фунтов стерлингов по сравнению со сметой строителей, сделав это сами!

Это определенно проект, который может сделать заядлый рукодельник.

Готовая подпорная стенка из габионов!

Готовая подпорная стенка из габионов!

Надеюсь, это было вам полезно. Пожалуйста, не стесняйтесь оставлять любые вопросы в комментариях, и я сделаю все возможное, чтобы ответить на них. Помните, что мы просто самодельщики, которые делают все по-своему в наших обстоятельствах. Пожалуйста, обратитесь за профессиональной консультацией для вашего собственного проекта подпорной стены.

Наша подпорная стенка из габионов!

DIY

Переключить навигацию

Поиск

Поиск

Счет



Думаете, установка габионов — это вызов? Подумайте еще раз!



Мы покажем вам, что строительство габионов не так сложно, как может показаться.

Габинова поставляет готовые и предварительно смонтированные габионы. Сверху оставим откидную крышку, чтобы через верхнюю часть можно было засыпать габионы бутовым камнем.



При установке необходимо учитывать несколько важных замечаний. Для фундамента габионов рекомендуем сделать полосу из щебня, а лучше из бетона. Таким образом, вы можете предотвратить опускание габионов. В случае небольших габионов с максимальной высотой 1 метр и максимальной шириной 30 сантиметров, которые вы будете использовать в качестве садового забора, вам не нужно использовать трубы для строительных лесов. Эти габионы можно укладывать на старую брусчатку размером, например, 30 х 30 см. Если вы работаете с габионами высотой более 1 метра, их необходимо стабилизировать с помощью деревянных опор или, предпочтительно, строительных лесов. Мы также можем проконсультировать вас по поводу установки габионов, хотя вы всегда несете ответственность за метод установки и строительства, потому что мы не можем оценить вашу ситуацию на месте.



Шаг 1:



Создание ленты фундамента:

Фундамент можно сделать из старых кирпичей или брусчатки. Другой вариант – сделать фундамент из бетона. Одновременно можно заливать любые необходимые трубы для строительных лесов.







Шаг 2.

После установки фундамента или затвердевания бетона можно приступать к укладке пустых габионов. Во время этого процесса необходимо разрезать несколько сеток в нижней части габиона. После этого вы можете просто положить габион поверх трубы лесов. После засыпки габиона бутовым камнем трубы лесов уже не будут видны.







Шаг 3:



Соединение габионов с помощью прилагаемых С-образных колец.

При соединении габионов с помощью прилагаемых С-образных колец они сразу же надежно соединяются. Вы также можете использовать тирапы, чтобы прикрепить обрешетку к внешней части габиона. При этом габионы будут располагаться по прямой линии. Тирапы должны оставаться прикрепленными к габионам во время процесса заполнения. После этого вы разрезаете тирапы и снимаете обрешетку. Это обеспечивает чистый конечный результат.





Шаг 4:



Размещение входящих в комплект крючков (скоб) на расстоянии +/- 30 см друг от друга.

Эти крючки предотвращают расширение габионов при заполнении их бутовым камнем.





Шаг 5:



Заполнение бутовыми камнями

Для наилучшего конечного результата рекомендуется равномерное заполнение всех слоев. В результате габионы останутся прямыми. Насыпать в габион более мелкий щебень можно с помощью ведер; более крупный бутовый камень необходимо укладывать в габион вручную максимально компактно плоской стороной наружу. Таким образом, вы получите правильно заполненный габион без слишком большого количества пустот. Когда вы заполните габионы, вы можете сразу же промыть камни с помощью напорного шланга или садового шланга, чтобы смыть с камней всю пыль, образовавшуюся в канавках.





Когда чистка будет завершена, красивые цвета выбранных вами камней будут видны сразу, и вы сможете непосредственно наслаждаться конечным результатом.



Если вы гордитесь своим новым садом, нам очень любопытно посмотреть на результаты. Мы были бы признательны, если бы вы прислали нам фотографию вашего сада по следующему адресу электронной почты: [email protected].







Создайте свой габион

1. длина
в метрах


+

2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
