Как сделать утепленный люк на чердак своими руками: Утепленный люк на чердак своими руками: описание трех основных конструкций

Люк на чердак своими руками

Итак, вводные: уже есть крыша над головой и потолок утеплён. При этом необходимо пользоваться чердачным помещением, столько места не должно пропадать даром. Должны же внуки и правнуки где-то выискивать украшения на ёлку? (см. Простоквашино) Раньше люди не заморачивались, делали в фронтоне дверцу, приставляли лестницу и пользовались чердаком.

На чердак очень часто заготавливали сено для скота, заодно оно являлось дополнительным слоем утеплителя для дома. Если вы дошли до этого этапа строительства самостоятельно, то сделать люк на чердак своими руками для вас не составит труда.

Начну с того, что речь пойдёт про люк, который будет расположен в потолке котельной. Это техническое помещение, там можно установить надёжную приставную лестницу не переживая особо за эстетику.

Вводные: нужен утеплённый люк на чердак, достаточно просторный для того, чтобы через него могли пройти достаточно крупные предметы. По идее, люк должен получиться достаточно тяжёлым, поэтому необходимо продумать как его открывать и закрывать с максимальным удобством.

Как сделать люк на чердак

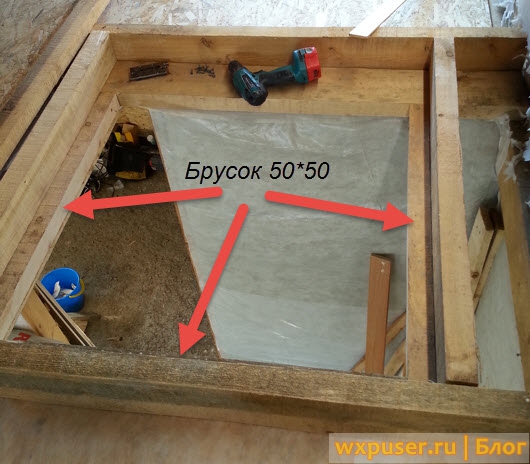

Напомню, что расстояние между потолочными балками составляет 55 см. Этого вполне достаточно чтобы протащить 250-литровую пластиковую бочку из которой я делал солнечный коллектор. Проверено! Длинной чердачный проём решили делать больше метра, а более точное значение определялось кратностью досок при подшивке потолка. В итоге размеры люка получились 55×115 см.

Обратите внимание, что доску проёма, которая находится на противоположной петлям стороне, необходимо слегка наклонить, чтобы толстый 20-сантиметровый люк не задевал своей нижней частью, верхнюю часть проёма чердака.

Для придания люку жёсткости необходимо сделать диагональную распорку.

Утепляем люк на чердак

Люк утепляется точно так же, как и весь остальной чердак, если он сделан по деревянным балкам, разумеется. Сначала укладывается слой пароизоляции на дно люка.

Далее, на пароизоляционный слой укладывается утеплитель.

Крупные белые пятна на фотке, это блики от летающей повсюду пыли. Пользуйтесь респираторами при работе с утеплителем, иначе кашель обеспечен.

Вот и все! Потолочный люк готов и останавливает его от падения вниз пока только небольшая планка, которую позже я заменю на лист толстой фанеры, отпиленной по размеру. По всему периметру необходимо проклеить оконный уплотнитель, чтобы не было щелей.

Вот так люк выглядит снизу

Система открытия потолочного люка

Открыть люк на чердак та еще проблема. Я решил ее при помощи двух вот таких блочков, карабинов и веревки, которая уже немного фигурировала на фотографиях выше.

Смысл в том, чтобы стоя внизу потянуть за веревочку и открыть потолочный люк на чердак. Блочки крепятся к стропильной системе в удобных местах. В потолке сверлится отверстие через которое походит шнур.

Открыть люк может женщина, приложив небольшое усилие. На видео ниже это видно))

После того как люк обшили снизу и утеплили, он стал весить немного больше, но особо сильно на открывании это не сказалось. Фиксируется люк достаточно просто. Кольцо, за которое необходимо тянуть, одевается на крючки.

Это мало напоминает кольцо))) Хотел стырить у дочи с тюбинга, но получил отказ в жесткой форме. Поэтому пока так, а в перспективе найду нормальное.

Таким образом получился теплый люк на чердак, сделанный своими руками.

Как сделать люк на чердак своими руками

Практически в любом загородном доме имеется обустроенное чердачное помещение, которое можно выгодно использовать. Чаще всего в нём хранят инструменты, стройматериалы, старые вещи или консервированные припасы, но также его используют и в качестве дополнительной жилой комнаты, если цокольный этаж достаточно утеплён для этих целей.

Обустройство чердачного люка из дерева

В любом случае, чтобы чердачное помещение эксплуатировалось, в него первоначально необходимо попасть. Зачастую вход организуется с уличной стороны, но такой вариант имеет массу неудобств, которые более чем очевидны в холодное время года.

В такие моменты становится ясно, что попадать на чердак было бы гораздо удобнее из внутреннего помещения. К тому же строительство безопасной для эксплуатации уличной лестницы требует больших финансовых вложений. И ко всему прочему, увеличивает риск, что недоброжелатели вздумают взломать замок и попасть внутрь.

Гораздо выгоднее с финансовой стороны и рациональнее из соображений безопасности, не говоря уже об удобстве, организовать лестницу на второй этаж из дома, используя для этих целей специальный люк на чердак, который к тому же может послужить и дополнительным средством противопожарной безопасности.

Конструкция и название элементов чердачного люка

Причём соорудить подобную конструкцию можно самостоятельно без привлечения квалифицированных мастеров.

Вернуться к оглавлению

Содержание материала

• 1 Изготовление люка своими руками
• 2 Установка чердачного люка
• 3 Противопожарные люки
• 4 Оригинальная система открывания чердачного люка

Изготовление люка своими руками

Перед тем как начать сооружать люк на чердак своими руками, необходимо продумать ряд моментов, которые будут касаться непосредственно конструкции люка, а также необходимости его утепления. Первое, что нужно продумать – это месторасположение.
Для того чтобы правильно разметить люк на чердак, нужно учитывать особенности кровли:

• угол наклона крыши;
• места, где располагаются каркасные балки.

Место для конструкции необходимо выбрать такое, чтобы утеплённый люк на чердак мог полноценно функционировать, не задевая никаких элементов и не мешая эксплуатации других объектов.

Пример утепленного люка для чердака

При этом нужно учитывать, что к люку будет вести лестница, которая также должна гармонично вписываться в помещение нижнего этажа. В целом люк, вне зависимости от своих особенностей и характеристик, должен соответствовать следующим основным критериям:

1. Максимально возможная простота не только монтажа, но и процесса эксплуатации. Механизмы открытия и закрытия люка должны быть лёгкими и не требовать выполнения множества длительных или сложных манипуляций.
2. Надёжность конструкция и гарантия безопасности при эксплуатации. Все детали и элементы должны быть хорошо закреплены, крышка обязана полностью открываться и при этом крепко держаться на петлях.
3. Дизайн люка и прилегающей к нему лестницы в доме должен соответствовать и гармонично вписываться в общий интерьер, не выделяясь на его фоне.

   Дизайн люка вписанного в интерьер чердачного помещения

4. Хороший люк, как правило, обладает теплоизоляцией, чтобы в помещении на постоянной основе поддерживался примерно одинаковый температурный режим.

После выбора подходящего места для люка и анализа всех вышеописанных факторов, можно приступать к процессу изготовления.
Давайте рассмотрим, как сделать люк на чердак.
Технология строительства будет состоять в следующем:

1. Необходимо собрать раму прямоугольной формы, которая будет иметь равные прямые углы. Для её изготовления лучше всего использовать доски с оптимальной толщиной до 2,5-3 см. Стандартные размеры составляют 60х120 см., но их можно менять в любую сторону, опираясь на личные предпочтения по размерам готового чердачного люка.

   Схема для монтажа чердачного люка

2. Вторым этапом станет изготовление проёма, который в итоговом варианте должен быть на 4-5 см. больше вырезанной рамы. Такой запас пригодится в дальнейшем для его обшивки и монтажа изоляционного слоя.
3. Внутри рамы нужно закрепить дополнительный материал. Если потолок в помещении деревянный, то можно использовать те же самые доски, из которых она и вырезалась. Доски можно заменить фанерой или же древесноволокнистой плитой, которую при необходимости легко покрасить в нужный цвет.
4. Пришло время утеплить чердачный люк, для этого крышка изнутри обшивается специальной пароизоляционной плёнкой, а поверх неё прокладывается утеплительная вата или пенополистироловая начинка. Всё это фиксируется деревянными планками и дополнительно закрепляется при помощи универсального клея. Реализуя действия на этом этапе, рекомендуется пользоваться респираторами во избежание несчастных случаев.

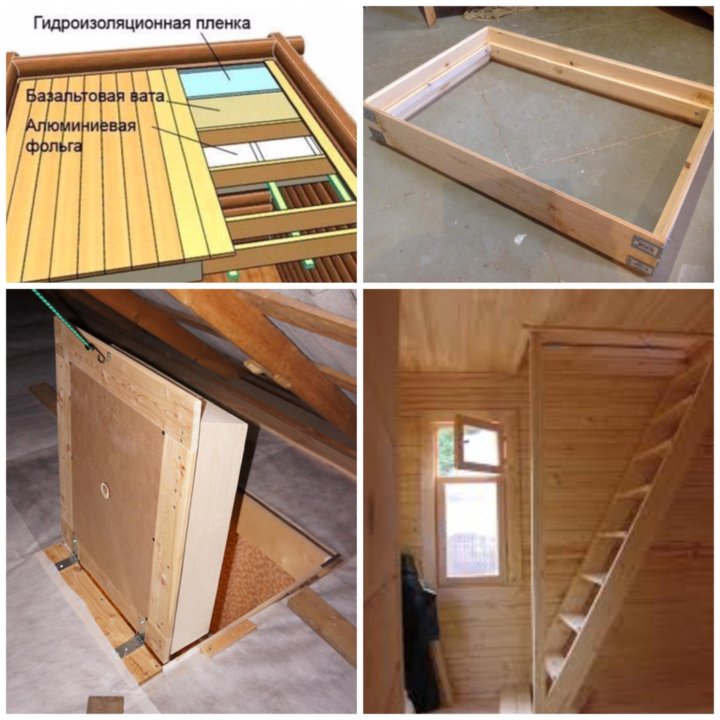

   Конструкция утепления люка на чердак

5. Поверхность люка, находящаяся с обратной стороны, обрабатывается и утепляется точно по такому же принципу, после чего её необходимо обшить фанерой или древесноволокнистой плитой.
6. По периметру люка нужно вмонтировать уплотнитель. В качестве его можно использовать любой резиновый материал соответствующей плотности.
7. Для люка подойдут стандартные дверные петли, которые необходимо закрепить при помощи шурупов или саморезов.
8. Люк устанавливается в готовый проём для него.
9. Ручка на люке не является обязательным элементом, но она значительно упростит процесс эксплуатации. Доводчики, защёлки, щеколды, засовы и прочие механизмы можно монтировать по своему усмотрению.

   Вариант монтажа ручки для люка и запорного механизма

10. Одним из наиболее ответственных шагов является выбор лестницы на чердак. Это касается не только материала, из которого она будет изготовлена, но и разновидностей подобных конструкций. На сегодняшний день существует большое количество вариантов – лестницу можно купить в готовом варианте либо изготовить самостоятельно. Главное требование – высота должна соответствовать расстоянию от люка до пола нижнего этажа. Наиболее рекомендованными считаются варианты с монтажом складной лестницы-трансформера, которая собирается в рабочее состояние только в те моменты, когда планируется её использование, что позволяет эффективно экономить свободное пространство на нижнем этаже.

Вернуться к оглавлению

Установка чердачного люка

Необходимо отметить, что самостоятельное изготовление чердачного люка не является обязательным условием, на современном рынке присутствует множество уже готовых вариантов, которые можно приобрести, после чего останется только вмонтировать люк в проём.

Ввиду широкого ассортимента, диапазоны цен также сильно колеблются и зависят по большей части от материалов, из которых изготовлено изделие. Логично, что металлические люки стоят гораздо дороже своих деревянных аналогов, поскольку отличаются повышенной степенью долговечности и надёжности.
У покупки уже готового люка есть ряд неоспоримых преимуществ по сравнению с вариантом по самостоятельному изготовлению:

Дизайн заводского чердачного люка

1. Монтаж легко осуществить усилиями двух людей по инструкции, дающейся в комплекте.
2. Параметры лестницы с лёгкостью подстраиваются под необходимые требования, учитывая высоту потолков в помещении.
3. На всех покупных моделях замок и сопутствующие механизмы находятся на внутренней поверхности крышки, что делает конструкцию абсолютно незаметной изнутри на плане мансардного помещения.
4. Лестница, изготовленная в заводских условиях, отвечает всем требованиям по безопасности во время эксплуатации. Ступеньки сделаны таким образом, чтобы на них невозможно было поскользнуться, что, в свою очередь, уменьшает риск получения травм.

   Чертеж с размерами чердачного люка с лестницей

5. Все подобные конструкции изготавливаются квалифицированными мастерами, которые предварительно совершают массу сложных расчётов, что делает готовые изделия весьма удобными и компактными.
6. Изготавливая люк самостоятельно, не всегда можно заранее оценить внешний вид изделия. У покупной модели дизайн сразу очевиден и понятен, что даёт понимание насколько гармонично конкретное устройство впишется в общий дизайн помещения.

Прежде чем выбирать люк, необходимо тщательно провести целый ряд расчётов. К ним относится высота потолка, площадь помещения нижнего этажа, габариты отверстия под люк, если оно уже имеется. Также потребуется найти ассистента, который смог бы помочь в процессе установки люка, поскольку в одиночку сделать это будет трудновато.

Процесс изготовления самодельного чердачного люка

Последовательность действий должна быть следующей:

1. Первоначально вся конструкция поднимается на цокольный этаж.
2. Снизу устанавливаются две временные доски, на которые укладывается люк при монтаже. Это действие должно предшествовать закреплению каркаса.
3. После того как конструкция была разложена на монтажных досках, её необходимо выровнять, используя для этой цели подпорки.
4. Обе части рамы (передняя и задняя) фиксируется при помощи саморезов или шурупов, а все щели и зазоры забиваются любым материалом-изолятором.
5. После того как все действия выполнены, можно убирать монтажные доски. Начиная с этого момента, запрещается пользоваться лестницей до завершения процесса установки люком, поскольку это становится небезопасным.

   Конструкция для крепления люка

6. На боковых механизмах ослабляются крепёжные болты, после чего необходимо разложить лестницу и проверить её на наличие перекосов и прочих дефектов. Если перекосы всё же были обнаружены, то они устраняются при помощи болтов, которые после этого снова надёжно затягиваются.

Готовые покупные люки обычно отличаются лёгкостью монтажа – к ним обычно прилагается инструкция по монтажу и эксплуатации, что позволяет проводить установку даже неподготовленным людям без специальных навыков. Все эти факторы делают чердачные люки привлекательными для большинства людей, обуславливая их растущую популярность.

Вернуться к оглавлению

Противопожарные люки

Существует и такая разновидность, как противопожарные люки, основная функция которых заключается в препятствовании распространению огня в случае возникновения пожара в доме. В зависимости от качества и индивидуальных характеристик, определяется период времени, на протяжении которого подобные люки не позволяют перекинуться пламени с чердака на нижние помещения или же, наоборот, с жилых этажей на крышу здания.

Чертеж с размерами противопожарного люка

Традиционным материалом для таких изделий является высокопрочная сталь, под которой имеется особая начинка из оснастки, способная отталкивать огонь.

Также большинство моделей имеют специальный уплотнитель, который монтируется по периметру люка, и не позволяет проникать дыму и едкому запаху из горящего помещения в другие комнаты. Кроме того, он защищает и от воздействия высоких температур.

Существуют и противопожарные люки, которые изготавливаются из древесного материала. В этом нет ничего удивительного – подобные изделия обрабатываются специальными лаками и антисептиками, которые обладают огнезащитными характеристиками.

Процесс монтажа противопожарного люка будет отличаться от установки традиционного устройства, поскольку придётся учесть несколько важных моментов:

1. Люк обязательно должен быть установлен петлями вверх, чтобы его крышка открывалась строго в чердачное помещение, а не наоборот.

   Правильная установка противопожарного люка

2. Коробка под такой люк должна быть обязательно усилена, иметь угловую основу и крепиться на специальных петлях. Обычно они идут в стандартном комплекте при покупке люка.
3. Учитывая специфику и предназначение люка, в период монтажа необходимо отслеживать все зазоры – их должно быть немного, а в случае возникновения все щели обязательно заполнять огнеупорным материалом.

Вернуться к оглавлению

Оригинальная система открывания чердачного люка

Ручку для люка можно заменить и другой, более оригинальной системой, открывая и закрывая его при помощи специальной верёвки. Для этого необходимо закрепить специальные блоки на стропилах, а в поверхности потолка просверлить отверстие, через которое проводится верёвка или шнур, опускаемый до нужного расстояния.

Верёвка должна оканчиваться крючком или иным элементом, который можно будет надёжно закрепить за настенное кольцо, чтобы зафиксировать положение люка.

Открыть люк при помощи такой системы сможет даже женщина или ребёнок, поскольку он не будет требовать дополнительных усилий. При этом необходимо учитывать, что после утепления люка, он прибавит в своей массе, что незначительно, но усложнит процесс. Поэтому лучше не применять описанные системы на крупных металлических или же иного рода тяжёлых моделях чердачных люков.

Как изолировать панель доступа к чердаку

Изоляция, движение воздуха, строительная наука, бла-бла-бла. Я знаю, большинству людей это кажется скучным. Но если вам нравится экономить и жить в уютном доме, оставайтесь со мной здесь.

Одна из самых распространенных вещей, которые я обнаруживаю почти при каждой проверке дома в Луисвилле – это плохо изолированный люк на чердаке (это то место, через которое вы проползаете, чтобы попасть на чердак).

Обычно это отверстие размером 2 фута на 3 фута, но я видел такие большие, как 4 фута на 4 фута.

Это большая площадь потолка, которая редко должным образом изолируется или герметизируется. Я покажу вам, как правильно их герметизировать и изолировать эти панели.

Ниже представлена ​​тепловизионная фотография люка, сделанная во время инспекции дома в Луисвилле. Вы можете видеть, как отсутствие изоляции сильно влияет на уровень тепла. Разница между крышкой люка и остальной частью гипсокартона потолка составляет 15 градусов. Это много.

Здесь хорошо видно, как плохая изоляция выглядит на тепловизоре.

Изоляция люка на чердаке

Большая часть изоляции, которую я нахожу на чердаке дома, является воздухопроницаемой (воздух может проходить через нее).

Это означает, что хотя изоляция на чердаке может замедлить поток тепла посредством излучения, она не остановит поток воздуха из жилого помещения, который переносит тепло посредством конвекции, если есть путь для движения воздуха.

Правило здесь простое: Чтобы воздух двигался, должен быть путь (дырка в потолке, трещина в гипсокартоне, плохо заделанный чердачный люк и т.д.) и разница давлений. Вот и все. Разница в давлении чаще всего создается разницей в температуре. Проверьте это для получения дополнительной информации: Закон Гей-Люссака.

Помните школьную физику?

Тепло распространяется тремя путями.

Проводимость  в твердых материалах.

Конвекция  в жидкостях (жидкостях или газах).

Излучение  через все, что пропускает излучение.

Мне нравится думать, что деньги путешествуют тремя путями. В конце концов, к каждой частичке тепла, которую вы теряете, прилагается долларовая купюра. Когда вы отапливаете свой дом, ваша печь создает для этого много БТЕ (британская тепловая единица).

Самый дешевый БТЕ — тот, который вам никогда не придется производить. Нагрейте помещение один раз и держите его запертым.

Наша ситуация с чердаком требует, чтобы мы сосредоточились в первую очередь на конвективных потерях тепла. Хотя проводимость и излучение также играют роль большую часть времени, давайте пока остановимся на конвекции.

Конвективные потери тепла:

Когда мы обогреваем наш дом, печь производит горячий воздух, который стремится подняться наверх в комнату. Всегда помните, что теплый воздух поднимается . Тепло не поднимается, а поднимается теплый воздух.

По мере повышения температуры в помещении этот горячий воздух будет выходить через любую щель в оболочке здания вокруг потолка. Помните: воздуху нужен только путь и разница в давлении, чтобы двигаться.

Поскольку вы нагрели воздух своей печью, вы создали ту разницу температур, которая создала разницу давлений.  Воздух может просачиваться вокруг светильников (особенно встроенных светильников с множеством отверстий), потолочных вентиляторов, детекторов дыма и, конечно же, чердачных люков.

Мы знаем, что воздух выходит наружу, и если этот воздух не заменить, в вашем доме будет отрицательное давление. Мать-природа не любит перепадов давления .

На каждый кусочек теплого воздуха, который вы теряете наверху, вы втягиваете холодный воздух из нижней части дома. Если мы запечатаем все так, чтобы теплый воздух в верхней части комнаты не мог выйти наружу, мы уже на шаг впереди.

Ремонт люка на чердаке

В большинстве домов есть панель, которая поднимается и сдвигается в сторону, чтобы попасть на чердак. Обычно по краю имеется скошенный кожух, удерживающий панель в воздухе. Первое, что вам нужно сделать, это приклеить эту накладку к потолку.

Воспользуйтесь высококачественным малярным герметиком, чтобы заполнить все щели. Обязательно обойдите всю рамку. Это не только предотвратит попадание воздушного потока под деревянную отделку, но также поможет удерживать древесину на месте у потолка. Примечание: это также время, когда вы должны убедиться, что угловая рама надежно закреплена на потолке.

Я рекомендую вкрутить пару шурупов в раму (на чердаке) вверху, чтобы вам не пришлось беспокоиться о том, что она расшатается или может упасть в будущем.

Здесь видно, как горячий чердачный воздух просачивается через обшивку на потолке. Призрачные полосы, которые вы видите, — это охлаждающийся воздух, поступающий в комнату с чердака. Как только вы закроете этот шов, это больше не проблема.

Далее необходимо установить пенопластовую прокладку (или уплотнитель) вокруг края рамы.

Это то, на чем будет стоять ваша панель. Пена — это то, что герметизирует воздух вокруг съемной панели. Я видел, как некоторые люди замазывали это, но это плохая идея. Если вам нужно вернуться на чердак, вы должны вырезать всю эту замазку, что является занозой в заднице.

Прокладка работает нормально, если установлена ​​правильно.  При установке прокладки обязательно очистите край рамы. Если вы попытаетесь приклеить его к грязной отделке, он не останется на месте. Кроме того, убедитесь, что ваши углы перекрываются.

Пенная прокладка обеспечивает герметичность после установки вокруг рамы.

Сборка панели для чердака

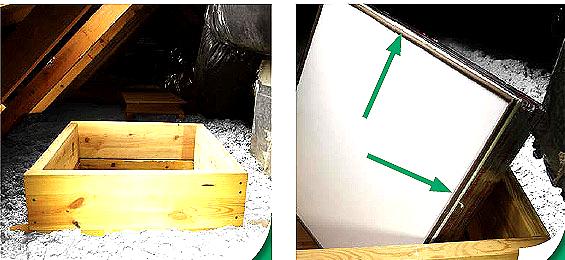

Теперь, когда потолочная рама загерметизирована и защищена от атмосферных воздействий, мы можем заняться самой панелью. Есть пара вещей, которые мы должны сделать здесь. Во-первых, убедитесь, что панель остается плоской и имеет хороший слой изоляции на обратной стороне. Большинство люков, которые я вижу, либо вообще не имеют изоляции, либо, может быть (если вам повезет), кусок изоляции из стекловолокна как бы свисает через отверстие. Ни один из них не хорош. Мы можем сделать лучше.

Я предполагаю, что ваша панель представляет собой не что иное, как кусок гипсокартона, который был вырезан (я предполагаю, что это то, что я вижу в 99% случаев во время досмотров.)

Если это так, выбросьте ее. вместо новой панели из МДФ 3/4. Вы можете получить МДФ в Lowe’s или Home Depot. В обоих магазинах даже продаются «проектные панели» меньшего размера, которые могут соответствовать всем требованиям (в зависимости от размера вашего отверстия). Будьте готовы заплатить около 12 долларов за деталь 2 × 4.

МДФ в основном состоит из опилок и клея, спрессованных вместе. Он прочный, плоский, легко режется и фрезеруется. Также хорошо принимает краску. Обрежьте панель примерно на 1/8 ″ меньше, чем отверстие в потолке. Убедитесь, что вы оставили достаточно доски, чтобы она перекрывала пенопластовый уплотнитель, который вы установили на раму в потолке.

Теперь возьмите лист 2-дюймовой жесткой изоляционной плиты из пенопласта. Я называю его «Спрей-пена для бедняков». Он поставляется в листах 4 × 8 и легко режется канцелярским ножом.

Это также рок-звезда в изоляционных плоских панелях, таких как чердачное окно или стены световых люков на чердаке. Везде, где отвалится кусок стекловаты, этот материал можно приклеить на свое место, и он никуда не денется. Он также имеет R-значение около 5 на дюйм , что намного больше, чем у стекловолокна.

Вырежьте пенопласт такого же размера, как панель, и приклейте его на место с помощью белого малярного герметика, которым вы использовали для герметизации рамы.

Совет: не используйте строительный клей. Он расплавит пену, и вещи не будут склеиваться. Нанесите столько слоев пены, сколько сможете. Сойти с ума здесь. Я стремлюсь к минимум 3, иногда 5 или 6, если у меня достаточно материала.

В моем районе в Луисвилле, штат Кентукки, на чердаке требуется R-значение около 40. Как только все высохнет и пенопласт не будет скользить по МДФ, опустите панель на установленный вами уплотнитель. Вот и все. Вы сделали.

Список материалов для чердачного люка

• Обязательно используйте хорошие материалы всякий раз, когда вы герметизируете. 60yr Painters Caulk
• Закрепите раму винтами. В большинстве случаев они плохо прибиты гвоздями, и вес панели может привести к их ослаблению. Накладные винты
• 3/4 МДФ – отличный материал для панелей. В большинстве крупных магазинов продаются «Проектные панели» меньшего размера, поэтому вам не нужно покупать целый лист 4 × 8. Панель МДФ
• 2″ Изоляция из жесткого пенопласта идеально подходит для установки на съемную панель. Пеноизоляция

Связанный пост

Как построить входную дверь на чердак: выберите лучший способ

Монтаж или установка чердачной лестницы

Пожалуйста, включите JavaScript быть закрытым. Соответственно, нужна мансардная дверь. Далее мы рассмотрим разновидности таких конструкций, плюс подробно расскажем, как построить мансардный люк своими руками, чтобы иметь доступ в некондиционированное пространство вашей мансарды.

Люк, обеспечивающий проход наверх, должен быть объемным, удобным, но не только. Украшать интерьер должна лестница, ведущая на чердак, в потолке которой имеется люк. Очевидно, что таким украшением нельзя считать банальную стремянку.

Различные типы отверстий для выхода на чердак

Люк чердака с лестницей и системой люка

В большинстве случаев эта конструкция заменяется тонкой крышкой. В результате в здание с чердака поступает холодный воздух, а влажный пар из помещений поднимается вверх, вызывая разрушение утеплителя. Было замечено, что чрезмерный уровень влажности является одной из двух причин появления плесени. Это очень неприятно, и лучше это предотвратить всеми способами.

Такой вход на чердак обычно включает в себя люковую систему доступа на чердак с выдвижной лестницей вместо цельной лестницы. Чердачные смотровые люки могут быть телескопическими, ножничными, складными и электронными.

Чердачные лестницы могут быть установлены нескольких типов.

Возможные варианты чердачной лестницы

Стационарная — хороший вариант, когда чердачное помещение достаточно большое и лестница не будет мешать, т.к. чердачное помещение будет постоянно занято. Этот вариант достаточно безопасен и надежен, однако и будет стоить дороже.

Популярны винтовые стационарные модификации со ступеньками «утиный шаг».

Портативный: лестницу придется каждый раз таскать туда-сюда, самый хлопотный вариант. Его можно использовать как временный вариант, но безопасность низкая, он может упасть и поранить, например, ребенка.

Складной — красивый, функциональный, очень удобный вариант и, пожалуй, лучший.

Варианты складных лестниц

Также есть такие разновидности складных:

• выдвижной,
• телескопический,
• ножницы,
• гармошка.

В основном они крепятся к люку чердака и в сложенном виде аккуратно убираются на чердаки.

Чердачная лестница и чердачная дверь

Одним из наиболее распространенных видов чердачного доступа является чердачная дверь, которая ведет на обычную лестницу, ведущую на чердак. Эти виды чаще встречаются в старых домах и потенциально опасны. Потому что проход обычно довольно узкий, а ступеньки крутые.

Настенные дверцы на коленях

Это полностью собранная панель для доступа на чердак, которая обеспечит вам случайный, но быстрый доступ на чердак через стену, которая немного меньше, чем обычная дверь для доступа на чердак.

Этот тип выхода на чердак обычно располагается на средней высоте на короткой вертикальной стене, а не на мансардном этаже.

Обычно такие чердачные помещения имеют уклон крыши.

Панели доступа на чердак

Панели доступа на чердак фактически аналогичны люку. Люк на чердак откидывается таким же образом, и чаще всего оттуда спускается выдвижная лестница, ведущая на чердак.

Мансардные двери условно делятся по типу и материалу.

Справедливости ради, есть еще один способ попасть на чердак снаружи. Этот метод предполагает выполнение чердачного проема во фронтоне, который оборудуется чердачной дверью или чердачным люком.

Наружная лестница

С одной стороны, такой вход является хорошим решением, так как не нарушается целостность здания, по сравнению с герметизацией чердачного люка на потолке. С другой стороны, вам понадобится лестница, которая будет располагаться у фронтона или на внешней стене.

Наружные лестницы бывают трех типов:

• одностворчатые;
• двустворчатый;
• складной.

Выбор материалов также немного меньше, ведь на рынке представлены деревянные, металлопластиковые и металлические люки.

Пиломатериалы и пластик обычно размещают в частных домах, металл ориентирован на многоэтажки и административные здания.

Как сделать чердачную утепленную дверь

Размеры чердачного люка напрямую зависят от того, какая выдвижная лестница на чердак будет установлена:

Под навесными моделями обычно монтируется небольшое отверстие.

Для стационарных моделей ширина чердачного люка подбирается по ширине лестницы.

При расчете длины нужно исходить из угла наклона лестницы. Принцип прост, расстояние по вертикали от края чердачного проема до ступенек должно быть не менее 2 м. Чтобы взрослый человек не наклонялся и не цеплялся головой за проем при подъеме.

Отверстие в плите

Для выреза чердачного проема в железобетонном перекрытии необходимо будет сделать деревянный короб из доски толщиной 1 дюйм или более. Конструкция крепится к железобетонной плите анкерами, после чего периметр герметизируется монтажной пеной с коэффициентом расширения не более 60 единиц.

Для обеспечения плотного прилегания подъездной двери нам понадобится коробка с четвертью.

Есть 2 варианта обустройства такой коробки:

Опция

1

Те, у кого дома есть фрезер или электрорубанок, могут выбрать в брусках паз и сделать из них короб, либо заказать такие бруски отдельно. Сразу под пазом в коробе вырезаются бруски для обрамления люка чердака.

Опция

2

Можно поступить проще, прикрутив планки внутрь коробки, что обеспечит плотное прилегание панели доступа.

Для этого нам потребуется 2 листа пиломатериала.

По инструкции необходимо сначала сбить каркас из брусков, а затем прикрутить его к фанерному листу.

Далее укладываем внутрь дверного полотна утеплитель, например, базальтовую вату и крепим сверху второй лист.

Как врезать готовую чердачную дверь в проем

Речь идет о пластиковой или металлической панели люка чердака.

Закажите пластиковый люк по вашим размерам в ближайшей компании, которая производит пластиковые окна для мансардного люка без функции вентиляции. Внутри вместо стеклопакетов лучше поставить сэндвич-панели.

Металлоизоляционные люки обычно покупают в готовом виде, хотя есть фирмы, где можно заказать конструкцию по индивидуальным размерам, хотя стоят металлические на порядок дороже пластиковых.

Саму установку рассмотрим на примере пластиковых дверей на чердак.

Данная технология подходит не только для пластика, по ней можно заделывать металлические конструкции и готовые люки с откидной лестницей.

Процедура: 9№ 0075

• При измерении панели доступа на чердак помните, что между рамой и проемом должен быть зазор около 10 мм.
• Когда ваша панель будет готова, закрепите обрамление на клиньях в проеме и снимите с него дверь.
• Просверлите отверстия для анкера в гипсокартоне. Если пол деревянный, то отверстия сверлят только в каркасе, потому что он будет прикручиваться саморезами. Разрежьте гипсокартонное покрытие с помощью универсального ножа для гипсокартона или сабельной пилы для обшивки панелями
• Закрепите сделанную раму в гипсокартоне с помощью анкеров или саморезов, затем выньте клинья и вставьте дверь на место.
• Зазор между коробкой двери и проемом заполнен монтажной пеной.
• Далее придется подрезать пенопласт, когда он застынет, и обустроить откосы по периметру.

Где разместить вход на чердак

Расположение входа на чердаке должно соответствовать требованиям кодекса. Вход должен быть в потолке или стене и вести прямо на чердак. Он должен располагаться в доступном месте дома.

Есть несколько типов входов, с которыми вы можете быть знакомы. Одна дверь в стене в коридоре. Эта дверь ведет на лестницу, ведущую на чердак. Другой пример — люк для доступа на чердак. Люки обычно тянутся вниз, затем оттуда тянется выдвижная лестница, которая ведет на чердак.

Совет по безопасности головы

Держитесь подальше от краев дома, возле внешней стены дома, чтобы избежать проблем с нехваткой места над головой, когда вы забираетесь на чердак.

Некоторым людям даже удается создать вход внутри гаража или через наружную стену. Просто не забудьте внести изменения в соответствии с жилищным кодексом.

Каков необходимый размер чердачной двери?

Отверстие доступа на чердак должно соответствовать определенным размерам. Раздел R807.1 Кодекса доступа на чердак предписывает, что рама проема ДОЛЖНА быть не менее 22 дюймов в ширину и 30 дюймов в высоту — 20 x 30 дюймов.

Ваша голова также должна свободно проходить в дверной проем. Между дверным косяком и головой должно быть не менее 30 дюймов.

Люк также можно приобрести в хозяйственном магазине. Отличается наличием установленного утеплителя в крышке и наличием откидной лестницы, которая свободно трансформируется и «уходит» вверх вместе с закрытием люка.

Лестницы складного типа

За столь компактное и функциональное устройство люка на чердак придется немного переплатить, но оно того стоит.

Подчеркнем преимущества использования такой системы:

• для установки достаточно двух человек. Например, это можете быть вы и ваш помощник;
• высота лестницы легко регулируется;
• замок расположен с внутренней стороны крышки люка, поэтому снаружи не видны элементы конструкции;
• профиль ступеней выполнен таким образом, что на них невозможно поскользнуться;
• компактность и дизайн.

Шаг мерки

Так как приобретаемый товар представляет собой конструкцию с заданными размерами, перед походом в магазин вам необходимо измерить:

• Размеры помещения, в котором ступени будут находиться в разложенном состоянии.
• Вход под люком на чердак, если вы его уже сделали.
• Высота потолка.

Ступень утепления

Следующим этапом является утепление люка на чердаке для снижения потерь тепла. Это необходимо, чтобы не перегревать дом в зимнее время года, чтобы не снижать уровень звукоизоляции дома.

Для утепления лучше использовать минеральную вату, это натуральный утеплитель, экологически чистый, надежный. Чтобы она служила долго, следует уложить слой пароизоляции.

Далее утепленный люк должен быть доработан, придан эстетичный вид и оснащен механизмом открывания. Например, гидроцилиндры, которые можно приобрести в магазинах.

Как утеплить чердачную дверь?

Все чердачные люки делятся на два основных типа: с прикрепленной к ним лестницей и без нее.

Если вы купили готовую конструкцию чердачного люка с откидной лестницей, утеплять его не нужно: обычно такие конструкции уже утеплены. Если вы все делаете своими руками и хотите предотвратить теплопотери, обязательно нужно будет подумать о теплоизоляции чердака.

Если вы затеваете теплоизоляцию самостоятельно, вам понадобится древесный лист и сам теплоизоляционный материал – лучше тот, который вы использовали при утеплении чердака. В конце концов, у вас наверняка остались какие-то обрезки или лишний материал.

И всего пара простых шагов:

1. Замеряем проем чердачного входа.
2. На основании полученных данных собираем каркас из досок толщиной около одного дюйма.
3. Теперь собираем крышку люка, которая ровно на 18 дюймов меньше рамы. Слой изоляции удерживает его от раскачивания.
4. На крышку люка укладываем пароизоляционную пленку.
5. Крепим все детали люка с помощью клея и деревянных планок.
6. Люк зашиваем фанерой.
7. Обязательно обработайте все деревянные детали антисептиком.
8. Теперь закрепляем готовую крышку в проеме, используя саморезы и петли, которые будут держать открывающийся люк.

Выбор места для люка

Место установки люка выбрано таким образом, чтобы при открывании люка на чердак ему ничего не мешало. Дизайн мансардного люка должен «вписываться» в общий интерьер.

Если предполагается использование стационарной лестницы, то она не должна мешать передвижению по помещению и гармонировать с общей концепцией дизайна.

Необходимо выполнить утепление входа на чердак из дома. Для этого вполне подойдет утеплитель, которым был покрыт чердак. Чаще всего используют минеральную вату или пенополистирол, предварительно уложив на дно крышки люка пароизоляцию.

Говоря о дизайне, посмотрите это вдохновляющее видео:

Герметизация чердачной двери

1. Установите уплотнитель вдоль внутренней дверной рамы и порога.
2. Установите защелку, которая будет плотно прижимать дверь к раме и уплотнителю. Не подрезайте дверь.
3. Утеплите чердачную сторону двери, приклеив к ней жесткий пенопласт или прикрепив изоляцию из лат с помощью шурупов и проволоки.

Герметизация выдвижной лестницы на чердак

Установите деревянные накладки размером 1×2 или 1×3, чтобы окружить внутренний край рамы доступа к отверстию. В закрытом состоянии задняя панель лестницы будет упираться в эту накладку, поэтому вдавите накладку достаточно хорошо, чтобы задняя панель была заподлицо с потолком.

Установите уплотнитель вдоль нижнего края этой накладки или вдоль внутреннего верхнего края задней панели.

Установка коробки

Нанесите еще герметик поверх этой накладки, чтобы обеспечить герметичное уплотнение, которое обеспечит изоляцию лестницы. Сделайте или купите коробку из жесткого пенопластового герметика, чтобы она поместилась в доступное отверстие. Некоторые сборные лестничные наборы продаются с изоляцией, прикрепленной к внутренней стороне задней панели между панелью и ступенями.

Добавьте деревянные планки желаемой длины с каждой стороны ступеней, чтобы сформировать рамную конструкцию, которая будет действовать как изоляционная плотина, удерживающая изоляцию чердака.

Часто задаваемые вопросы

Как создать вход на чердак?

1. На нижней поверхности мансардного этажа разметить планируемый проем и добавить толщину отделки.
2. Теперь установите домкраты.
3. Далее просверлите сквозное отверстие в проеме снизу вверх.
4. Поднимитесь на чердак, вставьте булавку в отверстие и с помощью бечевки и карандаша нарисуйте круг.
5. Проделайте в этом круге отверстие и вырежьте по контуру все отверстие. На пути вам будут встречаться балки, не трогайте их, потому что вы их потом вырежете.
6. Теперь, чтобы сделать проем в форме круга, нужно сделать изгиб пиломатериала.

Как оформить выход на чердак?

Найдите деревянную раму за гипсокартонным покрытием потолка. Постучите по обшивке, чтобы определить полые области, где нет потолочных балок или балок, используйте искатель стержней, если не уверены. Выбирайте места, где потолок кажется добротным и цельным, это будет показатель каркаса.

Вкрутите небольшой гвоздь, чтобы убедиться, что вы нашли потолочные балки или стропила. Или используйте искатель шипов. Если вы найдете хотя бы один луч, остальные обычно 16-24 дюйма и в том же направлении. Отметьте части рамы маленькими крестиками.

Какой код доступа на чердак?

В Международном жилищном кодексе указано, что доступ на чердак должен быть обеспечен при определенных обстоятельствах. Если ваш чердак имеет площадь не менее 30 квадратных футов и 30 дюймов в высоту, а потолочная конструкция является горючей, к нему требуется доступ. Сам проем также должен соответствовать определенным стандартам. Если на чердаке хранится механическое оборудование, доступ должен быть обеспечен независимо от размера чердака.

Какой материал используется для чердачных дверей?

Деревянная версия. Сейчас продаются готовые конструкции с лестницей и без, хотя они и дорогие, изготовление и установка чердачной лестницы своими руками на порядок выгоднее, но об этом позже.
