Как установить откатные ворота своими руками видео: Установка откатных ворот, монтаж откатных ворот своими руками

Установка откатных ворот, монтаж откатных ворот своими руками

Откатные ворота — современные удобные в использовании конструкции, которые подходят даже для небольших участков. При открытии створка сдвигается вдоль забора, не занимая места возле дома или на подъезде к нему. Собрать и установить такие системы можно и самостоятельно, что позволит сэкономить средства, к примеру, на покупку автоматики. Для самых практичных хозяев мы подготовили пошаговую инструкцию по установке откатных ворот своими руками.

Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот

Чтобы автомобиль мог заезжать на участок и выезжать с него без риска быть случайно поцарапанным, нужно грамотно рассчитать необходимую ширину проема, которая зависит от габаритов машины. Так, для легкового автомобиля ширина проема должна составлять минимум 3,5 м, для грузового — более 4 м.

Далее определяем величину отката створки. Иными словами, рассчитываем, сколько свободного места нужно вдоль забора, чтобы ворота смогли беспрепятственно открываться. Для этого нужно прибавить к ширине проема 1,8-2 м. То есть, например, при ширине проема 3,5 м следует закладывать ширину отката как минимум 5,3 м.

Второй шаг. Подготовка фундамента и проводка электрики

Следующим шагом является заливка фундамента и прокладывание электрокабеля для автоматического управления воротами. Данный этап очень важен, так как срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них.

Все ключевые рекомендации по подготовке фундамента для откатных ворот мы рассмотрели в отдельной статье. В ней же описаны правила проводки электрики для работы привода.

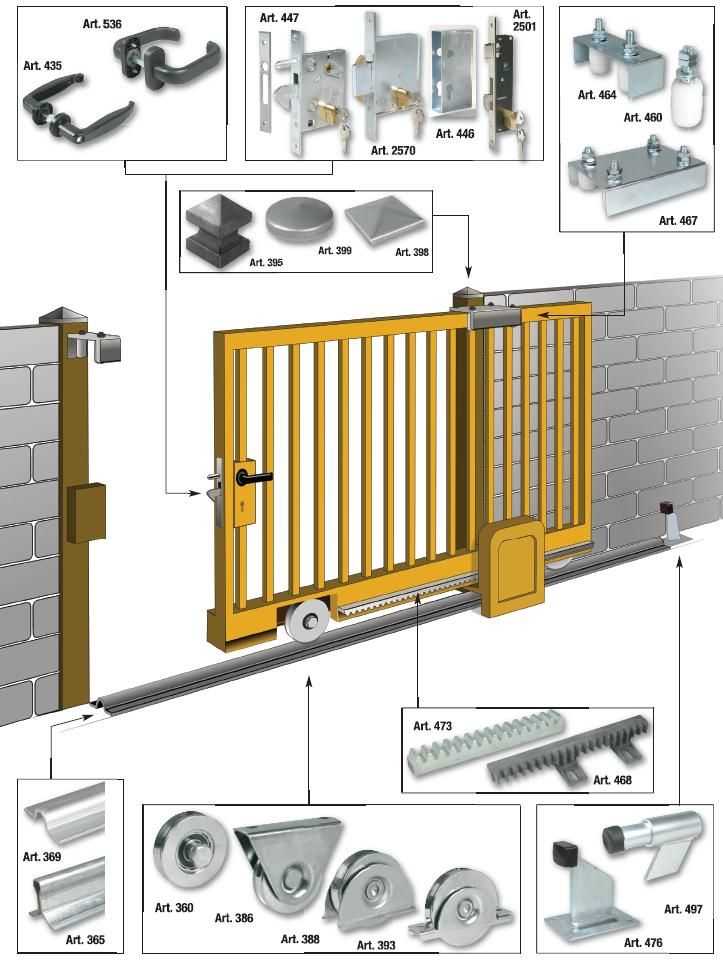

Третий шаг. Покупка комплектующих и сборка откатных ворот

Качественные комплектующие — залог долговечности ворот. Для сборки конструкций откатных ворот понадобятся:

• направляющая шина или швеллер,
• роликовые опоры,
• подставка,
• заглушка,
• опорный ролик,
• нижний и верхний улавливатели,
• верхний кронштейн,
• удерживающий ролик,
• упор.

Безусловно, подбирать все перечисленные детали по отдельности очень время- и трудозатратно. Поэтому проще заказать готовый комплект для сборки ворот у проверенного производителя.

К примеру, в ассортименте «АЛЮТЕХ» представлена специальная комплектация SGN. Производитель предлагает несколько вариаций комплектующих: с шиной 94 мм (для ворот массой до 700 кг) и 70 мм (для ворот массой до 450 кг). При этом максимальная ширина ворот, которые вы сможете собрать, используя данные детали, — 6 м. Для большинства частных и даже промышленных объектов этого достаточно.

Профессиональная подготовка фундамента

Каждая ошибка при подготовке фундамента может привести к поломке ваших ворот. Чтобы сэкономить время и деньги, доверьтесь профессионалам.

Начинать сборку ворот стоит с рамы. Ее основанием могут стать металлические трубы двух типоразмеров (большего — для силового каркаса и меньшего — для внутреннего заполнения в виде ребер жесткости), которые нужно будет сварить.

• Для рамы легких ворот весом до 300 кг (проем до 4 м) применяются трубы из стали 60х30х2 или 50х25х2, для внутреннего усиления («раскосин») — трубы 20х20х2.
• Каркас средних ворот весом до 500 кг (проем до 5 м) может быть изготовлен из стальных труб 60х30х2 или 60х40х2 с внутренним усилением из труб 20х20х2.
• Для тяжелых откатных ворот массой до 800 кг (проем до 6 м) лучше выбирать стальные трубы 80х40х2 или 60х40х2 с «раскосинами» из профильной трубы 20х20х2 или 40х20х2.

Рисунок 2 – Схема откатных самонесущих ворот, открывание: влево

а) технологические отступы и основные размеры створки;

б) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.717, SGN.01.718, SGN.02.717, SGN.02.718;

в) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.719, SGN. 02.719.

Размер a необходим для полного скрытия улавливателей за столб проема.

Размер b для полного скрытия створки ворот за столб проема в открытом состоянии.

Размеры 50 мм и 44 мм – минимальные размеры от столба проема до плоскости створки ворот.

Lm=A+a+b+(A/3-300)+c

Значения технологических отступов для разных серий приведены в таблице

Выбор опоры роликовой в зависимости от массы створки

Следующим этапом устанавливаются направляющие балки, по которым будет двигаться створка при открытии-закрытии, и два ролика. Учитывая, что на данные элементы приходится весь вес ворот, закрепить их нужно очень прочно. Оптимально — использовать специальные подставки. Это позволит уже в процессе эксплуатации регулировать створку, просто подкручивая болты. Причем располагать ролики нужно не в проеме ворот, а в стороне от него, чтобы они не мешали передвижению.

Важно: все диагонали створки не должны отличаться между собой более чем на 5 мм. Труба в каркасе ставится «в плоскости», т. е. широкой стороной параллельно земле. Потому что вертикальные весовые нагрузки принимает на себя направляющая балка, приваренная снизу к каркасу ворот. Сам каркас откатных ворот должен выдерживать еще и ветровые нагрузки, то есть иметь не только вертикальную, но и горизонтальную жесткость.

Заключительный этап сборки и монтажа откатных ворот — установка нижнего улавливателя («ловушки»), который не позволит воротам ударяться об опоры. Данный элемент приваривают либо крепят с помощью болтов уже после того, как ворота выставлены по уровню и обшиты. Причем монтируют его так, чтобы при входе полотна, створка приподнималась на несколько миллиметров, что позволит разгрузить опорные ролики откатных ворот.

Популярные готовые решения

Четвертый шаг. Установка и подключение автоматики

Если электрика уже проведена, установка привода для откатных ворот не станет сложной задачей. Монтаж можно осуществить без сварочных работ при помощи специального С-профиля, который нужно зафиксировать саморезами внизу ворот. После этого в пазы вставляются бобышки. Их нужно передвинуть каждый на свое место и затянуть болты. При этом важно правильно состыковать две рейки между собой. Только при условии, что все зубцы совпадают идеально, при работе ворот не будет щелчков и стуков.

Следуйте инструкции производителя, чтобы правильно установить привод, фотоэлементы
и сигнальную лампу.

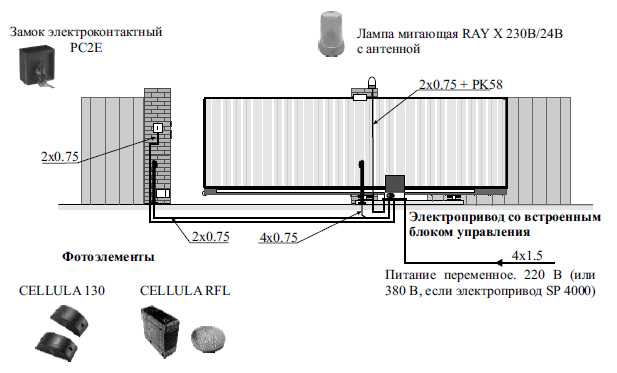

Схема подключения привода для откатных ворот

Пройдя все описанные шаги, вы сможете самостоятельно смонтировать на своем участке современные надежные откатные ворота, которые будут открываться одним нажатием кнопки на пульте.

Кстати, в помощь тем, кто решил своими руками собрать и установить откатные ворота, «АЛЮТЕХ» подготовил обучающий видеоролик.

Вам может быть интересно

Смотрите также

Откатные ворота своими руками: фотоотчет, видео

Откатные или распашные? Распашные ворота хороши тем, что просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу — это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать вполне под силу.

Содержание статьи

• 1 Конструкции
• 2 Какие лучше
• 3 Как сделать консольные откатные ворота
  • 3.1 Как рассчитать фундамент под крепление для консольной балки
  • 3.2 Установка роликовых опор
• 4 Откатные ворота своими руками: фотоотчет с пояснениями
• 5 Видео

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска —  3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Консольные ворота Промышленные раздвижные ворота безопасности

Крепость Варианты декора

Идеальный выбор для затворов, требующих безопасности, с привлекательным дизайном и декоративной отделкой.

Если вы архитектор, владелец объекта, инженер или кто-то еще, кто ищет самые лучшие коммерческие откатные ворота, доверьтесь TYMETAL. вы накрыли. Мы разрабатываем и производим самую обширную линейку защитных ворот по периметру и систем электрических приводов ворот для коммерческих/промышленных и исправительных учреждений.

За более чем 35-летний опыт работы в отрасли мы создали гордую репутацию, предлагая консольные раздвижные ворота, которые вы ищете. И нас поддерживает высочайший уровень обслуживания клиентов.

Читайте дальше, чтобы узнать больше о консольных откатных воротах, которые мы предлагаем, и свяжитесь с одним из наших компетентных представителей сегодня для получения дополнительной информации о коммерческих консольных откатных воротах.

Хотите знать, подходят ли консольные откатные ворота для вашего проекта, приложения или среды? Конструкция консольных ворот уравновешена, что позволяет воротам плавно выдвигаться линейным движением, закрывая проем за пределами его вертикальной опоры. Это идеальное решение для помещений, где необходим большой проем. Системы консольных откатных ворот промышленного класса идеально подходят для таких объектов, как аэропорты, военные базы, железные дороги, здания государственных служб, химические заводы, пограничные станции и многое другое.

Преимущества выбора автоматических раздвижных консольных ворот с цепями перед распашными воротами включают:

• Более безопасная работа с меньшей вероятностью того, что ворота будут мешать или соприкасаться с транспортными средствами или предметами.
• Снижение общих затрат благодаря автоматизированной конструкции ворот, которая устраняет необходимость в дополнительных операторах.
• Сокращение затрат на техническое обслуживание и техническое обслуживание, так как дорожку откатных ворот легче очищать от мусора и снега.

Характеристики консольных ворот TYMETAL

Наша линейка прочных консольных ворот предназначена для закрытия отдельных проемов до 60 футов. При удвоении открывается до 120 футов , что делает его универсальным решением для широкого спектра применений. Особенности и преимущества наших консольных ворот включают:

• Разработаны и изготовлены на заказ – в соответствии с вашими конкретными проектными потребностями.
• Верхние направляющие и верхние элементы рамы ворот соединяются шпонками для полного сцепления друг с другом, а затем свариваются, образуя цельную композитную конструкцию.
• Крестовина троса из нержавеющей стали или оцинкованная по всей длине ворот.
• Мы поставляем двух- или однопутные консольные ворота в зависимости от требований вашего проекта.

Узлы грузовика

• предназначены для использования с откатными воротами и прошли испытания при экстремальных нагрузках и погодных условиях.
• Наслаждайтесь 5-летней гарантией на грузовые автомобили в сборе W4 или S8 входит в стандартную комплектацию.
• Самоустанавливающиеся колеса на шарикоподшипниках с герметичными смазочными материалами.
• Поставляется с предохранителями зазоров и кожухами направляющих роликов для защиты от захватчиков.

Посмотреть характеристики консольных ворот

TYMETAL предлагает лучшие консольные откатные ворота для вашего бизнеса

Компания TYMETAL предлагает несколько типов консольных ворот, отвечающих вашим эксплуатационным потребностям и отраслевым стандартам. Что делает наши консольные раздвижные ворота лучшим решением для защитных ворот, так это наши высокие стандарты долговечности, прочности и использования в тяжелых условиях.

Мы предлагаем четыре стандартных варианта консольных откатных ворот на заказ, в том числе:

• Консольные ворота для тяжелых условий эксплуатации : Наша система консольных ворот для тяжелых условий эксплуатации обеспечивает непревзойденную жесткость и стабильность в различных условиях эксплуатации для открытия до 30 ‘. Четырехколесные тележки на шарикоподшипниках прошли тщательные испытания и рассчитаны на использование в экстремальных условиях нагрузки и погодных условий.

• Конструкционные консольные ворота : Прочная конструкция консольных ворот TYMETAL имеет двухпутную систему, которая может вмещать проемы размером до 40 футов (80 футов для двойных). Полузакрытые гусеницы из экструдированного алюминиевого сплава обеспечивают надежную работу и оптимальную безопасность в тяжелых условиях эксплуатации.

• Консольные ворота с коробчатой ​​рамой : Консольные ворота с коробчатой ​​рамой TYMETAL являются отличным выбором для закрытия ограждений шириной до 60 футов (120 футов, двойные). Коробчатая конструкция наиболее эффективна при сопротивлении ветру и гравитации. Наша конструкция консольных ворот с коробчатой ​​рамой имеет стальные тросы и больше алюминиевых опорных материалов, чем любой другой продукт на рынке сегодня.

• Декоративные консольные ворота Fortress : Декоративные откатные ворота Fortress обеспечивают исключительную безопасность и привлекательный внешний вид. Они имеют рамы и пикеты, изготовленные из профилей из алюминиевого сплава, и могут быть изготовлены с выпуклой или вогнутой конфигурацией.

• Индивидуальные конструкции ворот на заказ : TYMETAL  может помочь вам с индивидуальными потребностями ворот на вашем участке. Предоставляя бесплатные услуги по составлению спецификаций и чертежей в САПР, наша команда готова помочь начать ваш проект по обеспечению безопасности периметра.

Запросить цену >>

Часто задаваемые вопросы о консольных воротах

TYMETAL занимается проектированием, производством и установкой консольных откатных ворот более 30 лет. За это время нам также задали сотни вопросов о наших лучших в отрасли воротах. Мы предоставили некоторые из наиболее часто задаваемых вопросов ниже. Если вашего вопроса нет на этой странице, позвоните нашим специалистам или заполните контактную форму, чтобы мы могли ответить на ваш вопрос!

В чем разница между консольными воротами и раздвижными воротами?

Консольные ворота и раздвижные/роллетные ворота — это просто разные типы раздвижных ворот. Основное отличие заключается в том, что консольные ворота не касаются земли. Они удерживаются над землей и перемещаются по консольным роликам, расположенным сверху и внутри ограждения. Консольные ворота также имеют встроенный противовес. Это увеличивает вес и длину ворот, позволяет им расширяться и делает их более подходящими для больших проемов. Наконец, консольные ворота имеют цельную конструкцию с блокировкой, которая требует меньшего обслуживания, чем обычные роликовые ворота с цепным звеном.

Рулонные/раздвижные ворота, напротив, имеют колеса только на нижней направляющей ворот. Сами откатные ворота расположены поверх этих колес и катятся по земле под ними, чтобы двигаться.

Хотя для консольных ворот требуется больше места, чем для распашных ворот или вертикальных подъемных ворот, они часто являются более безопасными, надежными и простыми в использовании единицами.

Узнайте больше о консольных и роллетных воротах.

Могут ли консольные ворота быть моторизованными?

Все ворота и заграждения TYMETAL для вашего удобства могут быть оснащены электроприводом. Мы можем согласовать любую систему ворот с автоматическим приводом откатных ворот, который обеспечит надежную работу при низких требованиях к техническому обслуживанию. Мы также предлагаем ряд систем контроля доступа, которые упрощают вход и выход, экономя время и усилия вашей службы безопасности.

Каковы различные части системы консольных ворот?

По сравнению с распашными воротами консольные ворота занимают меньше места благодаря ряду консольных роликов сверху и внутри ворот. При установке системы раздвижных консольных ворот вы должны убедиться, что следующие элементы соответствуют назначению ворот и установлены правильно для надлежащего функционирования:

• Стойки ворот
• Рама ворот
• Ролики и колеса
• Заполняющие материалы
• Конструкционные материалы
• Оборудование
• Опоры и фермы
• Гусеницы
• Электроника и оборудование для автоматизированных систем

Какие факторы следует учитывать при покупке консольных ворот?

При выборе консольных ворот учитывайте такие факторы, как:

• Высота над уровнем моря: Консольные ворота должны оставаться на ровной поверхности для правильной работы, так как откатные ворота, установленные на склоне, будут скользить вниз по склону. Установщик должен установить ворота как минимум на два дюйма выше самой высокой отметки в вашей закрытой зоне.
• Хранение: Место, которое вы резервируете для консольных ворот, должно включать место для противовеса или дополнительной длины ворот, выходящей за длину проема.
• Тип заполнения: Материал заполнения консольных ворот, например, алюминий или сталь, определяет их пригодность для защитных и декоративных целей.
• Однопутная или двухпутная конфигурация: Консольные ворота с проемами шириной 27 футов или короче могут использовать экономичную однопутную конфигурацию. Между тем, консольные ворота с проемами шире 27 футов обычно должны иметь двухпутную установку для лучшей устойчивости.
• Ширина проема: Ширина проема ваших консольных ворот будет определять тип рамы, необходимой для правильной работы.
• Высота ворот: Хотя это не так важно, как ширина проема ваших ворот, высота консольных ворот также влияет на общую конструкцию ваших ворот. Высота влияет на ветровую нагрузку ворот, определяя, какие материалы заполнения, фурнитуру и опоры вам необходимо использовать.
• Вес ворот: Масса большинства консольных ворот не превышает 2000 фунтов. Когда ворота весят более тонны, установщику необходимо учитывать расположение дорожек, конструкцию фермы, опоры и другие элементы, которые сохраняют их структурную целостность.

Варианты декоративных раздвижных ворот

TYMETAL также предлагает различные варианты декоративных консольных ворот, которые обеспечивают оптимальную безопасность наряду с привлекательным дизайном и отделкой. Рамы и пикеты изготавливаются из профилей из алюминиевого сплава с доступными стилями: внутренний, внешний, с плоской вершиной или с заостренным концом. Декоративные раздвижные ворота также бывают выпуклыми или вогнутыми, с фрезерованным алюминием или запекаемым порошковым покрытием стандартных или нестандартных цветов. Эти дополнительные опции помогают воплотить в жизнь ваше эстетическое видение.

Где я могу найти чертежи шиберных затворов и спецификацию конструкции?

TYMETAL предлагает полный спектр услуг до, во время и после продажи наших систем консольных откатных ворот. Независимо от того, находитесь ли вы на рынке структурных, коробчатых или сверхмощных откатных ворот, мы предоставляем полные спецификации и чертежи откатных ворот в САПР. Посетите нашу страницу с чертежами и спецификациями консольных скользящих ворот, чтобы выбрать решения, которые подходят именно вам.

Доступны ли автоматические консольные откатные ворота?

Помимо самого тяжелого в отрасли сочетания направляющей и рамы ворот, TYMETAL также предлагает полностью автоматические системы консольных ворот. Мы предлагаем различные варианты автоматических откатных ворот и приводных систем, соответствующие вашим конкретным требованиям проекта. От системы ворот TIGER с двойным проемом до 80 футов до системы коробчатых ворот TYM HYD B с двойным проемом до 120 футов — мы предлагаем широкий спектр конструкций автоматических откатных ворот. Посетите нашу страницу систем привода ворот для получения дополнительной информации о полном ассортименте консольных ворот.

Что лучше: алюминиевые консольные ворота или стальные консольные ворота?

Сталь вызывает коррозию, а алюминий — нет. Даже оцинкованная сталь может ржаветь в некоторых местах. Алюминий, однако, защищен тонким слоем его естественных коррозионных свойств, оксидом алюминия. Оксид алюминия представляет собой естественный щит, устойчивый к ржавчине. Алюминиевые ворота также выигрывают от закрытого грузовика и тележки, которые обеспечивают защиту от мусора, грязи и любых других элементов. Алюминиевая фурнитура для ворот — лучшая долгосрочная инвестиция, чем сталь.

Почему стоит выбрать TYMETAL для системы консольных ворот для тяжелых условий эксплуатации?

Мы являемся признанным пионером в производстве консольных откатных ворот на заказ и соответствующих систем контроля доступа. Когда вы покупаете у нас раздвижные ворота коммерческого класса, вы получаете поддержку преданного партнера, обладающего опытом в поставке системы, разработанной для удовлетворения конкретных требований самых требовательных сегодняшних клиентов.

Когда дело доходит до закрытия отверстий, доверьтесь TYMETAL. Свяжитесь с нами сегодня для получения дополнительной информации о наших консольных системах ворот или позвоните нам по телефону 888-9. 78-4283, чтобы получить рекомендации о том, какие ворота лучше всего подходят для ваших нужд.

СВЯЖИТЕСЬ С НАМИ СЕГОДНЯ >>

Страница обновлена ​​26/01/2022

Как построить свои собственные раздвижные ворота с небольшими усилиями

Как построить свои собственные раздвижные ворота с небольшими усилиями | IE

Обновите свой забор, создав собственную скользящую дату с помощью этого удобного руководства.

DIY

DIY

IE Originals

IE Originals

IE Originals

Оригиналы IE

Оригиналы IE

Оригиналы IE

Оригиналы IE

Оригиналы IE

Если видеопроигрыватель не работает, вы можете щелкнуть альтернативную ссылку на видео.

У вас есть забор, который мог бы быть стильным средством доступа и выхода? Тогда почему бы не установить потрясающую и простую в сборке раздвижную дверь?

Следуйте этому руководству, чтобы узнать, как построить его самостоятельно, используя минимум материалов и немного усилий.

Счастливое строительство.

Источник: Интересная инженерия/YouTube

Как и для любого подобного проекта, вам потребуются некоторые материалы и инструменты:

• Заготовки из кедра (или любая древесина, устойчивая к атмосферным воздействиям)
• Сетка оцинкованная
• Оцинкованные трубы (длина 48 дюймов/121,9 см, диаметр 3/4 дюйма/1,9 см)
• Заглушки для труб
• 6 шт. Винты с проушиной (диаметр 1 дюйм/2,5 см)
• Кронштейны из нержавеющей стали
• Большегрузные ролики
• Дверная защелка с крючком и петлей
• Электродрель
• Циркулярная пила
• Стропильный квадрат

С материалами наготове пора приступать к сборке.

Создатель этого видео уже создал раму раздвижных ворот ранее, так что вам нужно немного наверстать упущенное. Возьмите свои кедровые доски, измерьте и обрежьте по размеру.

Если вы хотите воспроизвести тот же внешний вид, прорежьте канавку в центре каждой доски, готовую к установке оцинкованной сетки.

Вырежьте сетку по размеру и завершите всю раздвижную дверь, как показано на видео.

Источник: Интересная инженерия/YouTube

После этого все готово.

Следующим этапом является усиление углов раздвижной двери с помощью кронштейнов из нержавеющей стали. Убедитесь, что они надежно закреплены.

Затем возьмите винты с проушиной, вам понадобится около 6 штук.

Просверлите направляющие отверстия и надежно закрепите их, как показано на видео. Винты с проушиной должны иметь больший внутренний диаметр, чем выбранный вами оцинкованный столб.

Те, что используются в этом проекте, имеют диаметр около 1 дюйма (2,54 см). Оцинкованная труба для этой конструкции имеет диаметр 3/4 дюйма (1,9 см).

Источник: Interest Engineering/YouTube

Вкрутите по одному винту с проушиной в каждый угол раздвижной двери. Но убедитесь, что расстояние между ними достаточно для того, чтобы оцинкованная труба охватила их, и добавьте заглушки.

Вручную затяните колпачки, чтобы их можно было легко снять позже при регулировке.

Источник: Интересная инженерия/YouTube

Затем возьмите колеса/ролики тележки и прикрепите «дно» раздвижной двери. Ролики не только добавят устойчивости воротам, но и позволят им плавно и предсказуемо скользить.

Здесь следует предостеречь. Убедитесь, что выбранные вами ролики подходят для использования вне помещений. Кроме того, убедитесь, что вы прикрепили их с помощью устойчивых к ржавчине винтов, таких как винты из нержавеющей стали.

Также необходимо обратить внимание на высоту остальной части забора или перил, на которые вы планируете установить ворота. Убедитесь, что они будут одинаковой высоты — вы не хотите, чтобы ворота были короче или выше.

Это вопрос личных предпочтений, но так будет выглядеть более эстетично, не говоря уже о профессиональном.

Источник: Интересное проектирование/YouTube

Затем, при необходимости, вырежьте отверстие в заборе или перилах того же размера, что и ворота. Если вы строите ворота как часть первоначального проекта забора, пропустите эту часть.

Самое популярное

Источник: Interest Engineering/YouTube

Теперь добавьте больше шурупов с проушиной к анкерной стойке забора. Убедитесь, что они точно совпадают с теми, что на ваших воротах.

Они будут использоваться для того, чтобы ворота действительно скользили, а не просто падали с перил. Как и раньше, убедитесь, что вы сначала просверлили пилотные отверстия, чтобы уменьшить вероятность раскола древесины с течением времени.

Источник: Interest Engineering/YouTube

Теперь возьмите ворота, отвинтите заглушки и выровняйте анкерные болты с проушиной на столбе забора. Вставьте стойку через анкерный винт с проушиной и снова прикрепите торцевую заглушку, как показано на видео.

Источник: Интересная инженерия/YouTube

Еще раз затяните вручную и проверьте сдвижную дверь. Она должна быть надежной и свободно перемещаться по рельсу.

Для другой стороны ограждения либо установите торцевую стойку (при необходимости), либо модифицируйте существующую часть ограждения, чтобы раздвижную дверь можно было поддерживать и, при желании, запирать.
