Как утеплить железную трубу дымохода своими руками: Чем утеплить трубу дымохода металлическую. Методы изоляции труб своими руками

admin

Содержание

способы утепления металлической и кирпичной снаружи

Для сооружения дымохода в частном доме используются самые разные материалы, но часто хозяева не заботятся об утеплении конструкции. С дровяными печами в этом не было особой необходимости, но из современных отопительных котлов уходят газы с совсем другими характеристиками.

Зачем нужно утеплять дымоходную трубу?

Через вертикально расположенные дымоходы наружу выводятся вредные продукты горения. Каналы под воздействием атмосферы и проходящих в них газов со временем разрушаются. Этому способствует разница между температурой внутри и снаружи, отчего скапливается конденсат. Чтобы увеличить срок службы, добиться оптимального функционирования конструкции, утепляют трубы дымохода из любых материалов своими руками.

Для сравнения: так выглядят неутепленные конструкции и с термоизоляцией в обшивке

В каналах, не защищенных утеплителем, смещается точка росы, то есть место, где скапливается влага. Температура уходящих газов из газового или пиролизного котла редко превышает 200°, тогда как для дровяных печей она находится в пределах 600°. Это значит, что место образования точки росы находится тем ниже, чем меньше разогреты уходящие газы. Чтобы ее поднять, трубу утепляют.

В холодном дымоходе влага оседает на стенках, если использован кирпич, впитывается в него. Зимой она расширяется и начинается разрушение. К сырой поверхности хорошо прикрепляется сажа, на которой собираются летучие продукты от сгорания топлива. Среди них очень агрессивные кислоты, способные разрушить даже металлические изделия.

Утепленная конструкция не требует постоянной очистки от сажи. Она не нагромождается внутри, выгорает. Ускоряется прогревание канала, появляется хорошая стабильная тяга даже после продолжительного перерыва. Как следствие, повышается эффективность использования отопительных установок.

На способ утепления влияет расположение дымохода

Особенно нуждаются в теплоизоляции трубы, пристроенные к наружной стене здания. Все же, независимо от размещения, оптимальный вариант – утепление на всей протяженности, даже если большая часть газоотвода расположена под крышей дома.

Чем снаружи утеплить дымоход?

Для теплоизоляции преимущественно используют:

  • обшивку плиточными материалами;
  • возведение деревянного щитового каркаса вокруг конструкции;
  • установку внешней трубы с большим диаметром;
  • известково-шлаковую штукатурку.

В качестве наполнителей используют теплоизоляционный материал с волокнистой структурой: минеральную или стекловату. Также пространство между каркасом и дымоходом можно заполнить сухим песком, керамзитом, дробленым кирпичом.

Утепление кирпичной конструкции минеральной ватой

Ограничения в выборе теплоизоляции касаются материала дымовой трубы. Учитываются требования пожарной безопасности, выполнение которых необходимо в полной мере, чтобы не произошло возгорание.

Принимают во внимание и другие факторы:

  1. Температура газов на выходе. С ее возрастанием требуется меньший слой теплоизоляции, но возрастают требования к огнезащите и жаростойкости материала.
  2. Расположение. Конструкции снаружи дома прогреваются хуже, поэтому понадобится более качественное утепление.
  3. Материал. Вид теплоизоляции применяется в зависимости от возможности монтажа на конструкции.

Устройство сэндвич-трубы промышленного изготовления

*

Для некоторых утеплителей не нужна дополнительная защита от внешней влаги и пароизоляция. К ним относятся металлические футляры. Деревянный щит лучше покрыть атмосфероустойчивой эмалью, а шлакобетонные плиты – тонким слоем штукатурки. Базальтовая вата и другие подобные утеплители нуждаются в обязательной защите от внешних воздействий.

Рассчитать необходимое количество теплоизоляционного материала несложно. Для прямоугольного сооружения определяют все параметры, узнают общую площадь. У круглой конструкции измеряют рулеткой окружность, умножают на высоту. При известной площади остается учесть необходимую толщину утеплителя.

Два способа утепления кирпичного дымохода

Применяются преимущественно варианты с оштукатуриванием или минеральная вата. При любом выбранном методе начинают с очистки канала. Если этого не сделать, после утепления каналы быстрее прогреваются, оставшаяся внутри сажа начинает быстро выгорать. Наступают негативные последствия: повышенная температура, возрастает задымленность.

Готовят наружную поверхность: сильно поврежденные кирпичи удаляют, заменяют новыми. Дальше под утепление минеральной ватой проводят оштукатуривание, кроме случая, когда использовался облицовочный кирпич. Этим добиваются одинакового расстояния от утеплителя до стены, дымоход будет прогреваться равномерно. Используется известково-песчаный или цементный раствор.

По периметру на подвесах закрепляют профиль. Операция подобна той, что проводится перед обшивкой стен гипсокартоном. Понадобится шуруповерт и саморезы с пластмассовыми дюбелями, а также сверло по бетону соответствующего диаметра. Максимальное расстояние между профилями не должно превышать 60 см.

В пространство между ними укладывается базальтовая вата толщиной не менее 5 см, которую предварительно нарезают на куски нужных размеров. Важно добиться плотной укладки, чтобы не образовались пустоты, которые станут мостиками холода. Крепление к поверхности осуществляют фольгированным строительным скотчем, кусочками проволоки или дюбель-грибками.

Важный момент, игнорировать который недопустимо – укладка снаружи гидроизоляционной мембраны. Иначе минеральная вата, которая хорошо впитывает воду и плохо ее отдает, станет влажной и значительно потеряет теплоизоляционные характеристики.

Кирпичная труба утеплена и обшита жестью

Заключительный этап – внешняя отделка. Популярно профилированное железо, которое монтируют на ранее установленный металлопрофиль. Такое оформление выглядит красиво, защищает от ветра. Между профлистом и утеплителем оставляют зазор 25 мм, через который выводится влага, что попадает внутрь.

Для отделки снаружи допускается использование других материалов. Закрепленный базальтовый утеплитель обкладывают декоративным кирпичом, шлакобетонными блоками или асбестоцементными плитами. В последнем случае минимальная толщина стенок 40 мм.

Штукатурка утеплит кирпичную трубу

Утепление трубы кирпичного дымохода штукатуркой проще. Поверхность предварительно очищают, наносят слой грунтовки глубокого проникновения. На стенах фиксируют дюбелями армированную сетку, набрасывают раствор из цемента, извести с наполнителями из шлака или других жаростойких материалов. После высыхания первого слоя заделывают возможные трещины, наносят второй, уже тоньше.  Кирпичную конструкцию по штукатурке окрашивают в тон кровли здания.

Как правильно утеплить стальной дымоход

*

Выполняя работы, учитывают, что металл нагревается до 300°. Используют абсолютно негорючие материалы: различные виды минеральной ваты и волокнистых утеплителей, шлакобетонные плиты. Применяется также специальная жаростойкая штукатурная смесь. Для выполнения по варианту «сэндвич» используют железную трубу большего размера, желательно из нержавеющей стали.

Металлические конструкции часто устанавливаются совместно с отопительными приборами, которые используются периодически: каменка в бане, декоративные печи и камины. Доступный вариант в этом случае – нанесение специальной штукатурки. Способ несложный и легко выполняется даже людьми без опыта:

  • на поверхности закрепляют стекловолоконную армированную сетку;
  • смесь, купленную в магазине, согласно инструкции добавляют в воду и взбивают миксером до получения плотной однородной массы;
  • шпателем несколько раз наносится черновой слой с перерывами для просушки;
  • формируют чистовую поверхность.

Создание сэндвич-дымохода

Популярный и наиболее эффективный способ утеплить металлическую конструкцию, которая постоянно используется  – футляр из стальной трубы. Изделие большего диаметра служит защитой, меньшего размера – дымоотводом. Между ними размещают минеральную вату, битый кирпич, керамзит. Конструкция полностью пожаробезопасна, обмотку защищает оцинкованное железо или нержавеющая сталь.

Сэндвич-дымоход формируется в несколько приемов:

  • в кровле и ее перекрытии расширяют отверстие, чтобы диаметр превышал размеры канала на 250 мм;
  • основная металлическая труба изолируется базальтовой ватой слоем от 5 см;
  • теплоизолятор фиксируют проволокой, которую оборачивают по кругу;
  • надевают стальной кожух, если железо тонкое, устанавливают адгезивную ленту, закрепляют стяжными хомутами.

Особого подхода к утеплению газоотвода требует парилка. Самый удачный вариант – стальной дымоотвод железной трубы в футляре, причем оцинковку для кожуха применять запрещается. Повышенная температура и влажность приводят к выделению вредных веществ. Рациональный вариант – нержавеющая сталь.

Асбестоцементный дымоход – правильная теплоизоляция

Конструкцию утепляют каркасным способом. Перед выполнением основных работ трубу тщательно чистят. Дальнейшие действия:

  1. Для изготовления защитного кожуха используют оцинкованные листы. Заготовки размечают с расчетом, что между внутренней и наружной стенками будет расстояние 6 см или больше. По высоте – стандартная ширина оцинковки – 1 метр.
  2. Устанавливают защиту, начиная с нижней части. Каждый отрезок плотно заполняют минеральной ватой. Секции соединяют болтами.
  3. Верхнюю часть закрывают цементным раствором, чтобы не намокал утеплитель. Слой формируют с небольшим наклоном наружу, чтобы не застаивалась вода.

Утеплитель без обшивки используется как временная мера

*

Часто можно наблюдать, что утепление асбестоцементной дымовой трубы выполнено простой обмоткой минваты, которая зафиксирована стяжками. Подобный вариант допускается на чердаке, причем в отношении любого материала. Снаружи такая конструкция долго не прослужит: она намокает, страдает от ветра.

Как избежать распространенных ошибок – рекомендуют мастера

Перед утеплением, особенно асбестоцементного или стального дымохода, убеждаются в правильности установки конструкции. Газоотводящая труба должна соответствовать правилам пожарной безопасности и другим технологическим нормативам.

Рекомендуется использовать утеплители, которые дышат, не накапливают влаги. В других случаях обязательно оставляют вентиляционные зазоры не менее 25 мм. Применяют материалы, которые доступны для самостоятельной укладки. Придерживаются инструкции производителя.

Среди минеральных утеплителей наиболее эффективна базальтовая вата. Она несколько дороже обычной минеральной, но при небольшом расходе это не играет существенной роли. Зато наяву значительные преимущества:

  • возгорание возможно при очень высокой температуре;
  • имеет повышенную плотность;
  • значительная паропроницаемость.

Базальтовая вата хороша для теплоизоляции как снаружи, так и на чердаке

Даже самая качественная теплоизоляция не продлевает срок службы конструкции, когда она предварительно не приведена к надлежащему состоянию: требуется прочистка, замена разрушенных элементов.

Работу по наружному утеплению дымохода проводят сразу после его возведения. Спустя несколько лет начинаются разрушительные процессы, которые теплоизоляция уже не остановит. Понадобится ремонт или полная замена конструкции.

Как утеплить железную трубу дымохода / Утепление труб / Теплоизоляция и Отогрев труб / Публикации / Санитарно-технические работы

Дымоход – один из обязательных элементов отопительной системы. Залогом его бесперебойной работы является утепление наружных стенок конструкции. Как утеплить дымоходную железную трубу и какие материалы можно использовать для этой цели, рассмотрим в статье.

Зачем утеплять дымоход

Факторы, провоцирующие разрушение дымохода:

  • продукты сгорания, содержащиеся в дымовых газах;
  • влага – конденсат, возникающий при пересечении исходящего горячего и поступающего с улицы холодного потоков воздуха.

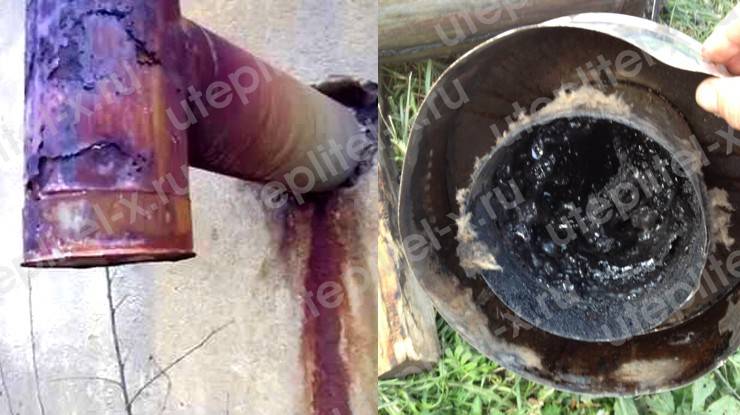

Проходящие через дымоход продукты сгорания оседают на внутренних стенках конструкции. Если температура между внутренними стенками трубы ниже точки росы газов, то водяные пары охлаждаются, превращаясь в мельчайшие капли и оседая на вертикальной поверхности.

Важно! Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов и образованию конденсата. Длительное воздействие конденсата является предпосылкой к зарастанию внутренней поверхности сажей и активизации коррозии.

При взаимодействии с воздухом и влагой продукты сгорания вступают в химическую реакцию, провоцируя тем самым ускорение процесса естественной коррозии, оказывающей пагубное влияние на металлические конструкции

Затормозить этот процесс, предупредив разрушение стенок конструкции можно, утеплив железную трубу дымохода.

Идеальный вариант – замена железного дымохода на утепленную конструкцию

Способы утепления дымохода из железной трубы

Стальные утепленные дымоходы в продаже представлены широком ассортименте. Они являют собой конструкции, собранные из двух труб разных диаметров. В трубу большого диаметра вставляется стальная узкая труба. Свободное между ними пространство заполняется негорючим волокнистым утеплителем, например, базальтовой или каменной ватой.

Материалом для изготовления дымовых каналов выступает высококачественная нержавеющая сталь маркировки AISI 310, 316 или 321. Наряду с отменной устойчивостью к коррозии она славится способностью выдерживать высокие температуры. Наружные трубы сэндвич-дымоходов могут быть изготовлены из той же нержавеющей либо более дешевой оцинкованной стали.

Видео-обзор: утеплители для дымохода

Если нет возможности заменить дымоход, можно прибегнуть к одному из проверенных способов.

Использование минеральной ваты

Самый простой способ утепления дымохода из железной трубы своими руками – обкладывание конструкции теплоизоляционным материалом.

Волокнистый материал обладает рядом неоспоримых преимуществ, основные среди которых:

  • отличные теплоизоляционные свойства;
  • сопротивление к динамическим нагрузкам;
  • высокая огнеупорность;
  • простота монтажа.

Для этих целей обычно используют минеральную вату

Рулонный материал с помощью строительного ножа нарезают на небольшие участки, ширина которых соответствует диаметру трубы. Нарезанные полотна минеральной ваты прикладывают к вертикальной поверхности и фиксируют клеем и фольгированным скотчем. Для обустройства гидроизоляционного слоя вату оборачивают алюминиевой фольгой.

Готовая конструкция не выглядит эстетично, однако полностью справляется с поставленной задачей, предупреждая переохлаждение печной трубы.

Сооружение сэндвич-конструкции

Опытные мастера рекомендуют основательный подход к решению проблемы.

Для этого необходимо подготовить:

  • отрез листовой стали;
  • ножницы по металлу;
  • сыпучий или волокнистый утеплитель;
  • хомуты, профили и саморезы.

Взяв за основу описанный выше сэндвич-дымоход, можно соорудить подобную конструкцию своими руками

В качестве утеплителя можно использовать отсев шлака либо базальтовую вату плотностью 200 кг/м3. Такой утеплитель хорош тем, что способен противостоять высоким температурам, не боится ультрафиолета и не подвержен воздействию грибка и образованию плесени.

Измерив диаметр дымовой трубы, определяют размер будущего кожуха из расчета, что расстояние между стенками конструкций должно составлять не менее 6-8 см. Толщина утеплителя зависит от вида теплогенератора и температуры отводимых продуктов сгорания. Для обустройства газовых котлов она составляет 2,5-5 см, для дровяных и твердотопливных агрегатов – от 5 до 10 см.

Из отреза листовой стали раскраивают кожух. С помощью профилей и саморезов листы собирают в общую конструкцию, по форме напоминающую футляр.

Затем на трубу надевают футляр, выдерживая равное расстояние между стенками. Пространство между стенками конструкции заполняют утеплителем, плотно набивая материал, чтобы предупредить появлением «мостиков холода».

Совет: размещая волокнистый утеплитель в несколько слоев, каждый последующий слой желательно смещать, чтобы стыки плит на попадали друг на друга.

Печная труба независимо от типа отопительной системы в процессе эксплуатации испытывает большие нагрузки

Для защиты отверстия дымохода от попадания атмосферных осадков на трубу монтируют насадки – зонт или дефлектор.

Чтобы придать конструкции презентабельный внешний вид, ее можно окрасить масляной краской, подобрав оттенок, гармонично сочетающийся с цветом кровли.

Нюансы технологии

Чтобы приложенные усилия дали желаемый результат, выполняя утепление дымохода своими руками, стоит придерживаться ряда рекомендаций.

  1. Перед выполнением теплоизоляции необходимо убедиться в прочности и надежности основания конструкции.
  2. Места состыковки трубы с кровлей следует изолировать таким образом, чтобы утепленные поверхности имели минимум точек соприкосновения.
  3. Монтируя утеплительные плиты минеральной ваты, для фиксации их к вертикальной поверхности лучше использовать клей, устойчивый к воздействию высоких температур.

Утеплив дымоход, придерживаясь этих рекомендаций, вы не только продлите срок службы конструкции, но и обеспечите безопасность жильцов дома.

Установка системы дымохода с выходом на крышу в жилом доме, автобусе или фургоне

Прежде чем вы начнете

  • Ваша конструкция дымохода должна быть завершена, и у вас должны быть все необходимые компоненты под рукой.   Установочный комплект — это «базовый комплект», в который входят детали, которые нужны большинству пользователей. Поскольку каждая структура отличается, людям требуется различное количество труб в дополнение к комплекту. Обратитесь к нашим ресурсам по проектированию дымоходов или свяжитесь с нами, чтобы получить помощь в проектировании вашей дымоходной системы.
  • Ваша печь должна быть собрана, а очаг построен.   Обратитесь к Руководству дворфов за инструкциями по вашему очагу, надлежащим зазорам и теплозащитным экранам. Посмотрите видео распаковки, чтобы получить помощь в сборке печи.
  • Ваш автомобиль должен находиться на уровне , а колеса должны быть заблокированы.

Вам понадобится:

  • Отвертка
  • Лестница
  • Уровень и/или отвес
  • Восковой карандаш или маркер
  • Инструменты для вырезания отверстия в потолке/крыше.
  • Крепежи для крепления чехла трубы к крыше, опорного кронштейна для крыши к потолку или крыше и пластины отделки потолка к потолку
  • Силиконовый или уретановый кровельный герметик для герметизации фланца трубы на крыше

Вам может понадобиться:

  • Угловая шлифовальная машина с отрезным диском по металлу для резки одностенных труб.
  • Обжимные клещи для листового металла для регулировки обжима.
  • Высокотемпературный RTV-силикон при использовании металлической накладки или штормового воротника
  • Винты для дымохода, если вы не используете хомуты для фиксации соединений.
  • Ножницы для обрезки сапога
  • Дрель
  • Термостойкая смазка, такая как спрей-графит, для предотвращения заедания металлических деталей из нержавеющей стали

Шаг 1: Прикрепите дымоход к фланцу дымохода

Первую секцию дымохода необходимо герметизировать на фланце дымохода печи печным клеем. Поскольку для работы печи требуется система дымохода, а цемент для печи и краска для печи отверждаются при нагревании (что может привести к образованию некоторых химических паров), мы рекомендуем одновременно отверждать краску для печи и цемент снаружи.
