Возведение крыши является важным этапом всего строительства дома. Именно поэтому устройству каркаса верхней части здания уделяется особое внимание. Чтобы построить каркас крыши собственными силами, нужны определенные знания и опыт. Дальше пойдет речь о том, как сделать каркас крыши.

Каркасная система из стропил и ее виды

В зависимости от разновидности кровельной конструкции каркас крыши имеет несколько типов:

• Стропильная каркасная конструкция, основой которой являются деревянные элементы. Она применяется в частном строительстве для возведения скатных крыш.
• Металлический каркас. Он изготовляется из профильных металлических балок и применяется преимущественно в промышленном строительстве.
• Бетонный каркас. В его устройстве применяются бетонные плиты, которые создают пологую кровлю преимущественно в высотных домах.

Перед тем как начинать строительство каркасной конструкции здания, необходимо определиться с выбором одного из приведенных типов и каркасом стропильной системы, в которой несущая способность полностью передается фермам. Для устройства стропильной фермы применяют брус из дерева, который в сечении должен быть размером минимум 15,0×5,0 см. После крепления стропил к зданию и между собой к каркасу фиксируется кровельная система обрешетки.

Стропильная конструкция разделяется на наслонную и висячую. Она выбирается в зависимости от конструктивных особенностей здания. Оба вида стропил используются в строительстве частных домов и отличаются тем, что при висячей системе основные балки опираются на мауэрлат, который обустраивается по периметру здания и крепится к поверхности несущих стен на верхний ряд кладки. В практике мауэрлат представляет собой брус из дерева, который имеет сечение 10,0×10,0 см. Стропильные ноги с верхней стороны фермы фиксируются друг с другом при помощи конькового бруса. Наслонная конструкция в верхней части не крепится стропилами межу собой. Такой деревянный каркас делается другим способом.

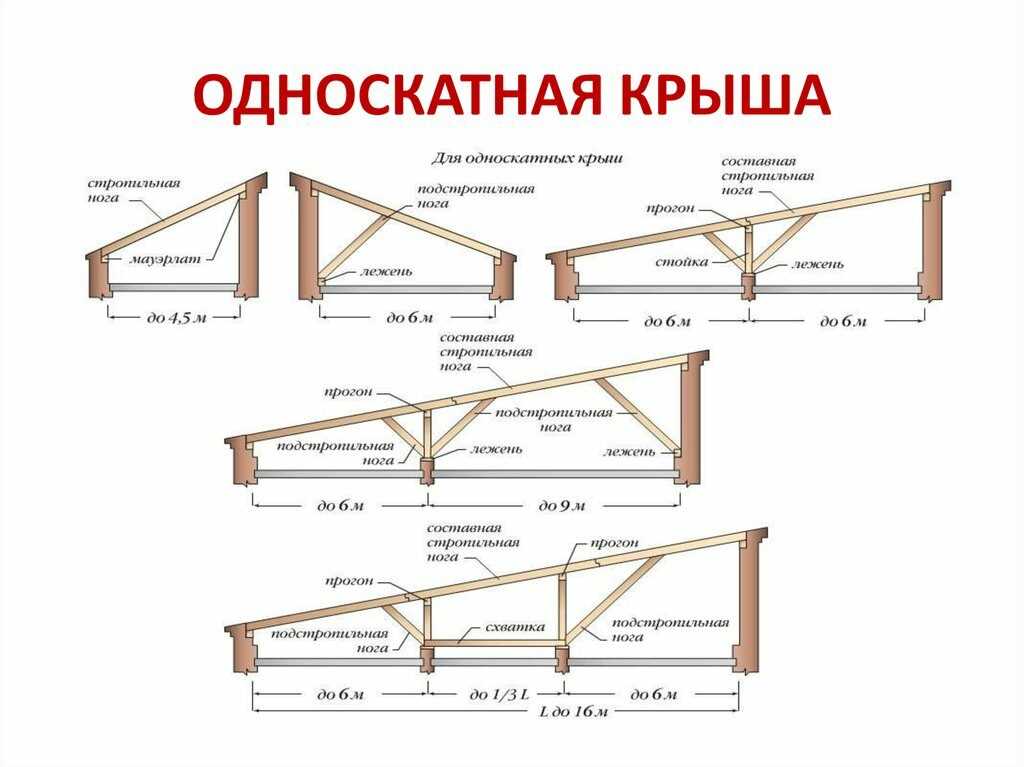

Виды стропильной системы

При наслонной системе фермы вверху своей конструкции упираются на продольную центральную стену или специально предусмотренные колонны для опор.

При выборе вида стропильной конструкции большое значение имеют габаритные размеры сооружения.

Обратите внимание! Висячие стропила применяются при строительстве крыш для домов, расстояние между внешними несущими стенами которых не превышает 6,0 м. Если же пролет больше этого значения и имеется продольная центральная стена с несущими характеристиками или опорные колонны, то применяется наслонный стропильный каркас. В этом случае на нее не будет воздействовать повышенная нагрузка от веса материала кровли.

Установка мауэрлата

Надо знать, что мауэрлат представляет собой основную опору для каркасной конструкции и кровельного материала крыши. Задача мауэрлата заключается в принятии нагрузок от всей конструкции крыши и их равномерном распределении на несущие стены здания.

• Благодаря этому конструктивному элементу увеличивается долговечность не только крыши, но и всего здания в целом. Если бы не применялся этот ярус из бруса, вертикальные нагрузки от крыши действовали бы с разрушающей силой на несущие стены в отдельных точках. По сути, мауэрлат выполняет главную опорную и защитную функцию во всей каркасной конструкции верха сооружения. Такая опора не нужна только при строительстве домов из дерева, в которых верх стен заканчивается укладкой брусьев или бревен. Этот важный конструктивный элемент должен проходить монтаж при устройстве каркаса крыши таким образом, чтобы внутренние поверхности его и несущих стен находились в одной плоскости. Это позволит сделать внутреннюю отделку дома более удобной.
• Со стороны улицы мауэрлат нужно зарыть кладкой из кирпича, чтобы древесный материал не подвергался воздействию явлений природы. Стены, выложенные из блоков или кирпичей, должны быть выровнены в верхней точке бетонной стяжкой. Она, в свою очередь, должна быть накрыта рубероидом в несколько слоев. Вместо этого материала можно применить разогретый битум. Изоляционный материал используется для защиты мауэрлата от влаги, которая могла бы передаваться к нему от стен. Переизбыток влаги губительно действует на деревянный материал и уменьшает его долговечность.
• Самым практичным и надежным методом фиксации мауэрлата к стенам здания является применение металлических шпилек, которые крепко скрепляют поверхности обоих элементов. В кирпичах или блоках проделываются отверстия необходимого размера. Готовые металлические шпильки, которые изготовляются из стальной арматуры, вставляются в просверленные отверстия. Затем брус для опоры прикладывается для примерки к шпилькам, делаются отметки и по ним также в мауэрлате проделываются отверстия.

Обратите внимание! При монтаже внимание нужно обратить на длину шпилек. Они должны выступать с тела опорного бруса на расстояние от 1,5 см. На концах металлических деталей должна быть нарезана резьба, которая в итоге используется для окончательной фиксации мауэрлата с помощью шайб большого диаметра и гаек. Как альтернативу такому креплению можно применить сварку.

Монтаж стропильного каркаса

Монтаж стропильной системы

На следующем этапе работ идет установка каркаса стропильной конструкции крыши. Перед монтажом стропильных ферм нужно приобрести сухие деревянные элементы, чтобы они на протяжении последующего времени не деформировались и не коробились.

• При строительстве в конструкцию фермы должны входить стропильные ноги в количестве 2-х штук и стяжки для соединения первых в нижней их части. Стяжки фиксируются к стропильным ногам анкерными деталями и болтами. Стропильные фермы в необходимом количестве приставляются к мауэрлату и закрепляются с помощью простых технологий. Они заключаются в проделывании в опорном брусе необходимого количества вырезов правильной формы. В эти пазы с помощью простых манипуляций устанавливаются стропила. Расстояние между конструкциями ферм зависит от точных размеров крыши, которые отталкиваются от габаритов дома. В практике стропила должны находиться друг от друга на расстоянии до 1 м. Нужно взять во внимание, что в некоторых каркасах крыши применяются стропила с вертикальным направлением. Такие конструктивные элементы используются для устройства высоких крыш с вертикальным размером 3 м и больше.
• Обрешеточная деревянная система прекрасно связывает между собой конструктивные элементы каркаса. Но перед тем как она еще не установлена, необходимо обеспечить устойчивость стропильных ферм. С этой целью вверху конструкции предвидится брус конькового типа. С нижней же стороны организуется временная обвязка, которая снимается после монтажа планок или досок обрешетки. Как видно обрешетка играет важную роль не только для устройства кровельного материала, но и для надежной связки всех конструктивных элементов, когда делается каркас крыши своими руками.
• Систему обрешетки можно разделить по своему виду на промежуточную и сплошную. Выбор типа обрешетки зависит от того, каким кровельным материалом будет укрываться крыша. Промежуточная обрешетка применяется, если крыша перекрывается плотными листовыми материалами. В таком случае между планками должно быть определенное расстояние.
• Если кровля крыши предвидится мягкая или она свернута в рулоны, то применяется обрешетка сплошная. Только на такую поверхность можно качественно уложить данный тип кровельного материала, и лишь таким образом можно обеспечить долгую эксплуатацию крыши. Мягкая черепица будет хорошо себя чувствовать на сплошной обрешетке. Если же этот материал уложить на промежуточную систему, то он будет свисать и некачественно эксплуатироваться.

К примеру, для оцинкованного листа, металлочерепицы или шифера хорошо подойдет обрешетка промежуточного типа. Но так как эти материалы требуют крепления в определенных местах, планки обрешетки должны монтироваться с определенным шагом. Поэтому для правильного строительства каркаса крыши нужно делать предварительные расчеты.

Обратите внимание! Любые материалы из дерева подвержены воздействию грибка и насекомых, к тому же они горят. Чтобы защитить деревянный материал от вредителей, брусья и доски нужно защитить антисептическими пропитками. Чтобы дерево теряло способность к горению, его нужно обработать антипиренами. Обработка всех деревянных элементов должна проводиться еще до начала монтажных работ. Это позволит увеличить долговечность деревянного каркаса крыши.

Преимущества металлических стропил

В промышленном строительстве, а также при возведении многоквартирных высотных зданий каркасы крыш изготавливают не из деревянных элементов. Стропильные системы выполняются в них из профильного металла. Легкий металлический каркас крыши, который состоит из стали самого разного профиля с тонкими стенками, отличается надежностью и долгим сроком эксплуатации. Если сравнивать металлические стропила и деревянные, то первые имеют ряд преимуществ.

• Металлические элементы в отличие от деревянных не подвергаются горению. В случае возгорания крыши металлические конструкции способны долгое время выдерживать высокую температуру и не позволять кровли обвалиться.
• При применении металлических стропил отсутствует надобность в обработке конструктивных элементов антисептиками и антипиренами.
• Так как конструкция не подвергается заражению насекомыми и грибком, а также поверхность элементов покрыта цинком, который предотвращает коррозию, такую крышу можно эксплуатировать около 100 лет.
• Металлические стропила можно монтировать при любых погодных условиях.
• Нужно отметить легкость в установке стропил. Для монтажа нужно минимум инструментов.
• Так как конструкция имеет небольшую массу, она не оказывает больших нагрузок на несущие стены сооружения.

Так как металлическим стропилам не страшны большие нагрузки, в качестве перекрытия крыши можно применять любой кровельный материал.

Фото

Металлический каркас крыши

Каркас мансардной крыши

Каркасные дом и крыша

Деревянный каркас

Видео

В этом ролике речь идет о монтаже стропильной системы крыши.

Последняя редакция: 12.12.2014
Автор: Врубель Ярослав Григорьевич

Каркас крыши: технология монтажа — Krovlyakryshi.ru

При возведении кровли «первую скрипку» во всей конструкции играет каркас крыши. Именно на каркас приходится основная механическая нагрузка, а это значит, что требования у прочности, надежности и долговечности каркаса выдвигаются самые высокие. Кровельный материал, утеплитель и гидроизолятор могут быть самые разные, но если каркас возведен с огрехами – пиши пропало: такая крыша долго не простоит.

Очень часто возведение каркаса крыши ставит начинающих мастеров в тупик. Однако, если разобраться, то ничего невыполнимого в этой задаче нет, нужно только выбрать что-то одно из предлагаемого дизайна крыш домов и взяться за дело.

При должном подходе, правильном расчете и хорошей теоретической подготовке каркасную часть крыши для небольшого дома можно возвести даже в одиночку.

При этом вы не только существенно сэкономите финансовые средства, которые неизбежно были бы потрачены на оплату труда наемных мастеров, но и сможете контролировать процесс возведения каркаса.

А это, в свою очередь, означает, что конструкция вашей кровли не преподнесет вам неприятных сюрпризов в самый неподходящий момент.

В данной статье мы расскажем, как сделать каркас крыши самостоятельно, используя только самые распространенные инструменты и материалы.

Для примера мы возьмем каркас самой распространенной крыши двускатного типа. Но если вы освоите эту технологию, то возводить крыши другой конструкции (шатровые, ломаные, односкатные) вы сможете без труда – достаточно будет только учесть особенности той или иной конструкции.

Содержание

1. Выбор типа стропильной системы
2. Как же выбрать систему для сооружения каркаса?
3. Выбираем материалы для каркаса
4. Защита древесины каркаса
5. Устанавливаем мауэрлат
6. Установка стропил
7. Обрешетка

Выбор типа стропильной системы

Каркас для крыши деревянного дома

Первое, с чем нам необходимо определиться – это тип стропильной системы. Любая стропильная система состоит из двух стропильных ног, соединенных между собой в верхней части.

В нижней части ноги соединяются нижней стяжкой, которая также может служить основой для чердачного междуэтажного перекрытия. Однако, в строении такой системы возможны нюансы.

Каркас крыши дома может быть построен на базе стропильных систем двух типов: наслонной и висячей. Как наслонная, так и висячая система стропил может быть применена в частном строительстве.

Как же выбрать систему для сооружения каркаса?

Выбор стропильной системы обусловлен, главным образом, конструктивными особенностями самого здания. Если расстояние между внешними несущими стенами не превышает 6 м, можно устанавливать висячую стропильную систему.

Особенность этой системы заключается в том, что стропильные ноги опираются только на боковые стены дома – и при большой ширине здания возникает достаточно опасный провис стропил здания под собственной тяжестью.

Более надежная наслонная система применяется в том случае, когда между внешними несущими стенами расстояние превышает 6 м,  но в самом помещении есть внутренняя несущая стена, расположенная по центру здания.

В этом случае можно уйти от провисания стропил, установив дополнительную опору.

Выбираем материалы для каркаса

Что же нам понадобится для самостоятельного возведения каркаса двускатной крыши.

Обрезная доска для стропил

Стропила  — ключевой узел каркаса – будем возводить из дерева. Для этого нам нужно приобрести доску обрезную 50х150 мм, а также – брус 150х150 мм.

Оптимально, если древесина будет хвойных пород, зимней заготовки, причем такая, из которой предварительно не была спущена смола (смолистые вещества в составе древесины существенно продляют срок ее службы, выступая в качестве природного антисептика). Также очень важны условия, в которых хранилось дерево до покупки, и степень его просушки.

При осмотре доски и брусьев необходимо обращать внимание на возможный брак древесины: расслоения, трещины, следы повреждения древоточцами.

Материалы, на  которых обнаружены данные признаки, должны отбраковываться – использование их при возведении каркаса крыши недопустимо.

Обратите внимание! Каркасы крыш могут быть изготовлены не только из пиломатериалов, но и из металлического швеллера или железобетонных конструкций. Но в этом случае крыша получается достаточно тяжелой, и речь о ее самостоятельном возведении уже не идет.

Помимо стропильных ног, прогонов и стоек, составляющих стропильную систему,  в конструкцию каркаса крыши включается чердачное перекрытие, а также – контробрешетка и обрешетка.

Если чердачное помещение будет использовано по прямому назначению (т.е. в качестве чердака или склада), то для возведения чердачного перекрытия достаточно доски 50х150 мм.

Если же чердачное пространство будет выступать в роли мансарды (т.е. жилого помещения), то перекрытие должно быть более прочным: для его укладки нам потребуется брус 150х150 мм, который укладывается непосредственно на мауэрлат. Использование такого бруса позволяет добиться от чердачного перекрытия достаточной прочности.

Для обрешетки и контробрешетки используем более тонкий брус. Вполне подойдет брус квадратного сечения 40х40 или 50х50 мм. Брусья такой толщины обладают достаточной прочностью, чтобы выдержать вес практически любого кровельного материала.

Выбирая брусья для обрешетки, нужно строго следить за их прямолинейностью, ведь малейшее отклонение от прямой линии может существенно усложнить кровельные работы.

Также для возведения обрешетки и контробрешетки может быть использован перфорированный профиль из оцинкованного железа.

Кроме материалов для возведения стропил, перекрытий и обрешетки нам понадобятся:

• Металлические шпильки с резьбой для крепления мауэрлата (опорного бруса)
• Скобы и кронштейны для крепления стропильных ног к мауэрлату
• Крепежные элементы (саморезы по дереву, шпильки диаметром 8 и 10мм) для соединения стропил между собой
• Оцинкованные гвозди

Набор инструментов, необходимый для возведения каркаса крыши, вполне стандартен: вам понадобятся молотки разного размера, дрель для сверления отверстий, пила (или болгарка) для подрезки стропил в размер и придания им нужной формы, плотницкий топор, рубанки – в общем, все то, что и так с высокой вероятностью найдется в вашем шкафу с инструментами.

Особое внимание нужно обратить на измерительный инструмент, ведь без точного уровня, отвеса и рулетки выставить стропила ровно на достаточно большом расстоянии у вас вряд ли получится.

Защита древесины каркаса

Обработка древесины антипиретиком

Перед тем как приступить к возведению стропильной системы, необходимо обеспечить всем деревянным частям каркаса крыши защиту от возгорания и гниения.

Для этого все детали стропил, перекрытий и обрешетки необходимо обработать двумя составами:

• Антипиретиком – составом, снижающим горючесть древесины и защищающим деревянную часть каркаса крыши от пожара
• Антисептиком – веществом, убивающим бактерии и препятствующим возникновению гнилостных процессов в древесине стропил и перекрытий.

Для нанесения защитных составов рекомендуется использовать кисть, так как при обработке древесины распылителем трудно добиться качественной и глубокой пропитки. Состав наносим в несколько слоев, дожидаясь высыхания каждого предыдущего слоя.

Обратите внимание! Некоторые составы для защиты древесины достаточно токсичны. Поэтому наносить их следует только в хорошо проветриваемом помещении или на улице, и использовать средства индивидуальной защиты (очки и респиратор).

Защита каркаса крыши возможна и после его возведения. В этом случае огнезащитным и антибактериальным составом обрабатываем уже установленную конструкцию, особое внимание уделяя пропитке древесины в местах соединения балок стропильной системы.

Итак , тип стропильной системы выбран, материалы куплены и обработаны защитным составом. Пора приступать к возведению стропильной системы.

Устанавливаем мауэрлат

Опорой  для каркаса нашей будущей крыши является мауэрлат – деревянный брус, который укладывается на несущие стены дома. Основная функция мауэрлата – передача и распределения веса кровли и возникающих нагрузок (ветровой, снеговой и т.д.) на несущие конструкции.

Мауэрлат является основой практически для любой стропильной системы. Исключение может составлять разве что крыша дома из бруса или крыша каркасного дома  — своими руками возводя каркас, в этих домах вы вместо мауэрлата будете использовать верхний стеновой брус.

Закрепленный мауэрлат

Чаще всего (за исключением варианта, который будет описан ниже) в качестве мауэрлата используется брус 100х150 или 150х150 мм. Оптимально, если мауэрлат будет уложен «заподлицо» с внутренней поверхностью стены здания, а снаружи в уровень мауэрлата будет возведено кирпичное заграждение.

Для укладки мауэрлата по периметру здания укладываем монолитную бетонную отмостку. После того как бетон полностью высохнет, укладываем на него несколько слоев рубероида – он обеспечит достаточный уровень гидроизоляции, и будет эффективно препятствовать поглощению древесиной влаги из бетонного основания.

Чаще всего мауэрлат укладывается по следующей технологии:

• В бетонное основание устанавливаем шпильки из металлического прутка диаметром 10 мм и более. Шпильки могут быть установлены как на этапе возведения бетонной отмостки, так и позднее – путем сверления отверстий в бетоне и закрепления шпилек в отверстиях цементным раствором. Первый способ предпочтительнее, так как менее трудоемок.
• Мауэрлат из цельного бруса 150х150мм укладываем вдоль отмостки, и в местах, где брус касается шпилек, делаем отметки. По отметкам сверлим отверстия сверлом, диаметр которого соответствует диаметру шпилек. Надеваем мауэрлат на шпильки, при этом шпильки должны выступать из бруса минимум на 10-15 мм.
• Фиксируем мауэрлат на шпильках с помощью гаек, прокладывая между брусом и гайкой широкую плоскую шайбу во избежание повреждения древесины при сильной затяжке гайки

Обратите внимание! Если под рукой есть сварочный аппарат и вы обладаете навыками для работы с ним, на шпильках можно сэкономить. Вместо шпилек в этом случае используем арматурные прутки, а фиксирующие гайки просто привариваем к ним.

Другой способ укладки мауэрлата позволяет несколько облегчить работу.

Вместо бруса можно использовать два слоя досок 50х150 мм:

• Первый ряд досок выкладываем по периметру стен, и крепим с помощью анкерных винтов с потайной головкой и металлической гильзой. Для сверления отверстий в бетоне или кирпичной кладке используем перфоратор, предварительно просверлив доску дрелью с обычным сверлом.
• Второй ряд досок укладываем поверх первого ряда таким образом, чтобы стыки досок не совпадали, а в углах укладываем доски « в перевязку»
• Соединяем ряды между собой с помощью 100 мм гвоздей.

Такое крепление мауэрлата существенно облегчает подъем материала на высоту – все-таки доска значительно легче бруса.

А прочность полученной конструкции вполне  достаточно, особенно если возводится относительно легкая крыша каркасного дома.

Установка стропил

Стропила

Следующий этап в возведении каркаса крыши – это установка стропил. Для облегчения работы (особенно – если вы работаете один) вся обработка стропильных балок производится на земле.

Так удобнее подрезать брусья в размер, придать им нужную форму с помощью шаблона, выпилить необходимые пазы и просверлить крепежные отверстия. Только после этого детали стропил поднимаем наверх и приступаем к закреплению.

Технология изготовления каркаса крыши с висячей стропильной системой следующая:

• В мауэрлате проделываем пазы под установку стропильных ног. Расстояние между стропильными ногами определяется на этапе выбора типа стропильной системы, но в любом случае не должно превышать 1,5м – в противном случае конструкция будет обладать явно недостаточной жесткостью.

Обратите внимание! Если вы планируете утеплять крышу, то целесообразно расстояние между стропилами согласовать с размерами утеплительного материала. Укладывая в междустропильное пространство цельные листы или пары листов утеплителя вы существенно сэкономите время на подрезке.

• Установку стропил начинаем с фронтонов – торцевых частей крыши. Установив стропила на торцах, протягиваем между их коньками шнур, и по нему ориентируемся при выставлении по вертикали промежуточных стропил.
• Стропильные ноги вставляем в пазы. Для фиксации стропильной ноги в мауэрлате применяем комплексный крепеж: поперечное смещение стропила ограничивает стальной кронштейн, а продольное – скоба, которой стропило крепится к мауэрлату.
• При установке стропил нужно помнить, что стропила должны выступать за периметр здания. Оптимальная величина этого выступа (его называют свесом либо вылетом стропил) составляет 40 см – так стены здания защищаются от стекающей по кровле воды. Кроме выступа самого стропильного бруса свес можно обустроить за счет наращивания стропил дополнительной более тонкой доской – так называемой «кобылкой». «Кобылка» крепится к стропилу с помощью гвоздей через прокладку – короткий отрезок доски.

Обратите внимание! Использование дополнительной доски для обустройства кровельного свеса не является недостатком конструкции: напротив, применение «кобылки» позволяет облегчить и несколько удешевить конструкцию. Также облегчается ремонт свеса – при необходимости достаточно заменить одну или несколько «кобылок», а не менять стропильный брус целиком.

Свес крыши

• Нижние части стропил фиксируем обвязкой, которая используется в качестве основания для чердачного перекрытия. Брусья обвязки опираются на мауэрлат.
• При необходимости нарастить стропильные брусья (если их длина недостаточна) укладываем два бруса внакладку  с нахлестом не менее метра. Для фиксации брусьев применяем шпильки диаметром от 8 до 12 мм.
• Соединение стропил между собой производим с помощью шпилек, которые вставляем в предварительно просверленные отверстия. Для предотвращения вращения стропил вокруг оси шпильки каждую пару стропил нужно крепить  двумя шпильками.
• Если ширина крыши находится в пределах 6 м, то висячие стропила соединяем дополнительным поперечным брусом – затяжкой – в форме буквы «А». Затяжки делаем из доски 50х100 или 50х150 мм, и крепим к стропилам саморезами. Также возможна установка затяжки из 3 х досок 30х100 мм, расположенных с обеих сторон стропила.
• В верхней части стропильные фермы фиксируем с помощью продольного конькового бруса или коньковой доски.

• Для усиления верхнего стропильного узла можно соединить коньковый брус с затяжкой дополнительным отрезком доски. Это делается во избежание прогиба затяжки при большом расстоянии между стропилами.

Вышеописанные операции стропиловки крыши повторяем для всех стропильных пар. После того как все стропила установлены, можно приступать к обустройству обрешетки.

Обрешетка

Схема сплошной обрешетки

Обрешетка кровли бывает двух типов: сплошная и прореженная. Выбор типа обрешетки определяется типом кровельного материала.

Для возведения сплошной обрешетки используются плиты OSB или влагостойкая фанера достаточной толщины (10 мм и более), листы которой набиваются на стропила через контррейку. Сплошная обрешетка подходит для укладки мягких и рулонных кровельных материалов.

При возведении прореженной обрешетки на стропила для крыши своими руками набиваются брусья или доски, расстояние между которым зависит от габаритов используемого кровельного материала.

При необходимости жесткой экономии для обрешетки такого типа вместо бруса можно использовать необрезную доску.

Прореженная обрешетка набивается на стропила сверху вниз. Для повышения прочности конструкции первые ряды обрешетки начиная от конькового бруса набиваем без зазора.

После того как обрешетка закончена, можно приступать к работам по утеплению крыши, укладке гидроизоляции и кровельным работам.

Несмотря на всю сложность процесса, возвести каркас крыши своими руками вполне возможно. И если вы возьметесь за работу «во всеоружии», то вам неизменно будет сопутствовать успех.

Делаем дом на дереве Made with HAPPY — Крыша

Рассказываем, как сделать крышу домика на дереве . Мы обрамляем домик на дереве и делимся всем весельем для DIY Backyard Playhouse.

Ниже представлены долгожданные планы крыши домика на дереве Made with HAPPY. Мы отточили свои навыки тригонометрии и очень гордимся тем, что создали.

Изготовление крыши домика на дереве

Для справки: мы закончили основание и каркас домика на дереве, а также пол и лестницу. Сейчас мы работаем над крышей, а потом поговорим через стены и окна после этого. Вот каждый из разделов для справки.

• Готовый дом на дереве
• Основание + каркас
• Пол + лестница
• Стены + окна

Материалы

• 4 – 2x4x8
• 3 — 2x4x6
• 3 — 26 дюймов x 8 футов Белый поликарбонат Гофрированная панель крыши
• 2–36 дюймов. Горизонтальные полоски из пенопласта
• 1–6 футов – 2 дюйма Белая окантовка крыши
• Midersaw
• Дрель
• Металлические ножницы
• Та же коробка с 3-дюймовыми золотыми винтами для дерева и палубы, что и мы использовали для всего домика на дереве

Прежде чем я начну говорить о крыше и разрезах, важно отметить, что мы ни в коем случае НЕ являемся подрядчиками или плотниками. Шаг крыши может быть немного запутанным, но я расскажу вам, как мы это сделали, и, пожалуйста, знайте, что вы можете изменить его так, чтобы он лучше всего подходил вашему домику на дереве.

Первое решение, которое мы приняли, когда дело дошло до крыши, было то, какой высоты вы хотите сделать свой домик на дереве. Как я упоминал в начале, нас беспокоило то, что он слишком сильно показывался через забор нашим соседям.

Внутренняя часть нашего домика на дереве в середине составляет 5,5 футов. Если вы хотите, чтобы он был выше, вам придется отрегулировать его, или, если вы хотите, чтобы он был короче.

Деревянные порезы

Простые прямые порезы Первые

• Используя 3 из 8 футов 2×4, мы сокращаем 6 на 46 дюймов
• , используя 4 -е 8 -е 8 -футовое 2×4, мы сократили 3 14 -дюймовые куски. Они будут использоваться для удержания средней основной балки крыши
• 1 – 19-дюймовая деталь
• 2 – 13-дюймовая деталь
• последние два 6 фута 2×4 предназначены для крепления между тремя треугольными рамами. Вы захотите отложить их резку, пока не доберетесь до этой части.

Уклон крыши

Мы решили, что нам будет проще построить крышу на земле, а затем поднять ее на домик на дереве после того, как она будет смонтирована.

Перво-наперво, как я упоминал ранее, мы определились с высотой крыши, поэтому мы подошли к 19-дюймовой задней части, которая будет удерживать крышу на задней стенке. Оттуда пришло время определить уклон крыши на основе этой средней части. Есть официальные способы сделать это, и мы нашли этот замечательный ресурс на MyMilesCity 9.0007

Я полагаю, что угол наклона у нас примерно 62 градуса (28 градусов), но облегчите себе путь в разрез и измерьте, пока не получите правильный результат.

Кроме того, следует помнить, что крыша должна немного свисать с домика на дереве для защиты от воды. Наш был примерно на 4 дюйма с каждой стороны. Когда вы собираетесь обрезать угол, вы хотите убедиться, что ваша самая длинная сторона держится на уровне 46 дюймов.

Каркас крыши домика на дереве

Как вы видите на этом рисунке, мы использовали лом 2×4 вместо основной балки крыши для простоты. Основная балка будет последней частью, которую нужно закрепить в раме перед кровельным покрытием.

После того, как вы установили углы крыши там, где вы хотите, пришло время отрезать 19-дюймовый кусок дерева в точке . Мы обнаружили, что самым простым в этом было прижать кусок дерева к угловой части и с помощью Карандашом на противоположной стороне отметьте разрезы. Это обеспечит его там, где он вам нужен.

Затем пришло время закрепить каждую из 14-дюймовых поперечных балок на месте. На задней стенке вы закрепите поперечную балку в 19-дюймовый элемент, а также боковые балки. Для средней и передней рам крыши вы прикрепите 14-дюймовую поперечную балку к каждой из сторон. Затем вставьте главную балку на место.0007

Распорка крыши

Последнее, что вам нужно сделать на этом этапе, это отрезать детали для крепления между тремя треугольными кровельными рамами.

Мы не осознавали необходимости в них, пока не установили крышу.

Причина использования этих скоб в том, что три части кровли слегка перекрывают друг друга. Для крепления крыши к средней раме крыши и концам. Там, где есть перекрытие, оно бы провисало, если бы у вас не было брекетов.

Вам нужно будет обрезать каждую распорку, чтобы она помещалась между каждой из рам крыши. Если ваша средняя рама находится точно посередине, то ваши разрезы должны быть примерно 33 дюйма каждый. Я бы измерил, чтобы быть точным. Если вы отсоедините каждую часть, будет легче закрепить каждую распорку на месте.

Крыша домика на дереве

Когда каркас готов, пора добавить крышу. С помощью гвоздей мы просто прибили пенопласт к верхней части основной балки.

Самое простое в кровле то, что листы имеют длину 8 футов. Просто разрежьте каждый из трех листов ровно пополам.

Положите каждую из трех частей на раму, убедившись, что концы совпадают. На каждом нахлест около 2 см. Закрепите на месте с помощью винтов. Не забудьте также закрепить брекеты.

Обшивка краев

Затем сверху мы использовали обшивку краев.

Эти крыши поставляются с очень хорошими заглушками. Они стоят дороже, и нам не нужно ничего такого большого. Мы пошли с обшивкой края и обрезали его примерно до 76 дюймов в длину, что дает около 2 дюймов с каждой стороны.

С помощью ножниц по металлу сделайте надрез прямо по изгибу до рамы. Согните каждую сторону и закрепите.

Виола, у тебя есть крыша!

Другие проекты своими руками на заднем дворе, которые могут вам понравиться

• MADE WITH HAPPY DOG HOUSE
• КАК СДЕЛАТЬ УЛИЧНЫЙ МОЛЬберт
• НАГРЕВАТЕЛЬ ДЛЯ БАССЕЙНА Сделай сам
• ОРАНЖЕВАЯ КОРМУШКА ДЛЯ ПТИЦ
• САД С БЕРЕГАМИ Сделай сам

9 0023

СВЯЗАТЬСЯ С MADE WITH HAPPY!

Не забудьте подписаться на меня в социальных сетях, чтобы не пропустить пост!

Facebook | Твиттер | Youtube
Pinterest | Instagram

Ищете поделки, чтобы занять ребенка? Подпишитесь на мои 5 нелепых HAPPY мероприятий менее чем за 30 минут для ваших детей, доставленных прямо на ваш почтовый ящик!

КРЫША НА ДЕРЕВЕ

ПРИКРЕПИТЕ ЭТО НА СВОЮ ДОСКУ ДЛЯ МАСТЕРСКИХ ДОСОК В Pinterest!

ПОДПИСАТЬСЯ НА MADEWITHHAPPY НА PINTEREST ДЛЯ ВСЕГО СЧАСТЛИВОГО!

Набор для мгновенного каркасного каркаса в стиле сарая своими руками Комплект навеса

Нажмите, чтобы увеличить

В 6 тележках

Распродажа заканчивается через 15 часов

Цена:
1993,32 TL

Изначальная цена:
2 214,82 турецких лир (скидка 10%)

Загрузка

Доступен только 1

Включены местные налоги (где применимо)

935 продаж

|

4,5 из 5 звезд

Вы можете сделать предложение только при покупке одного товара

Внесен в список 21 апреля 2023 г.

42 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже сделали это, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручная работа

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.
